P-TOUCH 1000 - Étiqueteuse BROTHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étiqueteuse portable
Marque	Brother
Modèle	P-Touch 1000
Alimentation	6 piles alcalines AAA (LR03) ou adaptateur secteur optionnel G/G1
Cassette ruban compatible	Brother TZ, largeurs 6 mm, 9 mm, 12 mm
Afficheur	LCD 1 ligne, 8 caractères
Capacité de texte	Jusqu'à 55 caractères par étiquette
Mémoire	9 fichiers de texte
Police de caractères	HELSINKI, OKLAHOMA
Tailles de caractères	Auto, 1 à 5 (selon largeur ruban)
Styles d'impression	Normal, Gras, Contour, Ombre, Italique, Italique+Gras, Italique+Contour, Italique+Ombre, Vertical, Miroir
Soulignement/Cadre	Non, Soulignement, Cadre (Ruban, Plaque, Arrondis, Vin)
Marge de ruban	Grande, Medium, Étroit, Chaîne
Impression multiple	Répétition (jusqu'à 9 exemplaires), Numérotation automatique
Format automatique	VHS, FD 3,5", CD, AUDIO, VIDEO 8, ONGLET
Coupe-ruban	Intégré, lame remplaçable (TC-5)
Dimensions (approx.)	150 x 100 x 50 mm
Poids (approx.)	0,3 kg
Entretien et nettoyage	Nettoyer la tête d'impression avec un coton-tige sec ou une cassette de nettoyage TZ-CL3 ; ne pas utiliser d'alcool ou solvant
Sécurité	Ne pas toucher la tête d'impression ni le coupe-ruban ; utiliser exclusivement l'adaptateur secteur spécifié ; éviter l'humidité et la poussière
Pièces détachées et réparabilité	Coupe-ruban TC-5, cassettes TZ, adaptateur secteur G/G1 ; contactez un revendeur Brother agréé
Informations générales	Extinction automatique après 5 minutes ; réinitialisation en maintenant F et Ⓧ lors de la mise sous tension

FOIRE AUX QUESTIONS - P-TOUCH 1000 BROTHER

Comment installer les piles dans la Brother P-Touch 1000 ?

Retirez le couvercle arrière en pressant la zone rugueuse. Insérez six piles alcalines AAA (LR03) en respectant les polarités. Replacez le couvercle en enclenchant d'abord les crochets inférieurs, puis en pressant jusqu'au déclic.

Comment changer le ruban dans une étiqueteuse P-Touch 1000 ?

Ouvrez le couvercle arrière, retirez l'ancienne cassette en la tirant droit. Insérez une nouvelle cassette Brother TZ en vous assurant que l'extrémité du ruban passe sous les guides. Retirez la patte de protection. Refermez le couvercle, puis faites avancer le ruban une fois et coupez-le avec le levier.

Que faire si l'écran de la P-Touch 1000 reste vide ?

Vérifiez d'abord que les piles sont correctement installées et non usées. Si vous utilisez l'adaptateur secteur, assurez-vous qu'il est branché correctement. Si le problème persiste, remplacez les piles ou contactez le support Brother.

Comment nettoyer la tête d'impression de la Brother P-Touch 1000 ?

Mettez l'appareil hors tension et retirez la cassette. Utilisez un coton-tige sec pour essuyer délicatement la tête d'impression de haut en bas et de bas en haut. Pour un nettoyage plus efficace, utilisez la cassette de nettoyage optionnelle TZ-CL3.

Comment réinitialiser la Brother P-Touch 1000 ?

Éteignez l'appareil. Maintenez les touches F et Ⓧ enfoncées, puis appuyez sur ⏻ pour rallumer. Relâchez ensuite F et Ⓧ. Attention : cette opération efface tous les textes et réglages.

Quelles sont les largeurs de ruban compatibles avec la P-Touch 1000 ?

L'étiqueteuse accepte les cassettes Brother TZ de 6 mm, 9 mm et 12 mm de large. Utilisez exclusivement des cassettes portant le logo TZ.

Comment créer une étiquette sur deux lignes avec la P-Touch 1000 ?

Saisissez la première ligne, puis placez le curseur à l'endroit où la deuxième ligne doit commencer et appuyez sur ↻. Utilisez un ruban de 9 mm ou 12 mm pour un meilleur résultat.

Comment imprimer plusieurs exemplaires d'une même étiquette ?

Après avoir saisi le texte, appuyez sur F puis OPT-IMP. (touche 5). Sélectionnez RÉPÉTITION, puis entrez le nombre d'exemplaires (1 à 9) avec les touches numériques. Confirmez avec ↵ et appuyez sur la touche d'impression.

Comment utiliser la numérotation automatique sur la P-Touch 1000 ?

Insérez un nombre incrémenté dans le texte (ex: 0123). Appuyez sur F puis OPT-IMP. (touche 5), choisissez NUMÉROTATION, entrez le nombre final désiré, puis confirmez. L'impression générera des étiquettes avec des numéros croissants.

Comment remplacer le coupe-ruban de la Brother P-Touch 1000 ?

Si la lame du coupe-ruban s'émousse, procurez-vous le coupe-ruban de rechange TC-5 auprès d'un revendeur Brother agréé. La procédure de remplacement est décrite dans la notice d'utilisation.

MODE D'EMPLOI P-TOUCH 1000 BROTHER

L'étiqueteuse PT-1000 vous permet de créer des étiquettes pour toute application. Un grand nombre de cadres, de tailles de caractère et de styles sont disponibles pour concevoir toutes sortes d'étiquettes de qualité. En outre, les différentes cassettes compatibles permettent d'imprimer des étiquettes de diverses largeurs et en une variété de couleurs attrayantes.

Nous vous recommandons de lire ce mode d'emploi attentivement avant de commencer à utiliser l'appareil et de le conserver dans un endroit sûr à portée de la main afin de pouvoir y référer à tout moment.

Déclaration de conformité

Nous

BROTHER INDUSTRIES, LTD.

1-1-1, Kawagishi, Mizuho-ku, Nagoya 467-8562, Japon

déclare que l'étiqueteuse PT-1000 est conforme aux normes suivantes:

Compatibilité électromagnétique: EN 55022, 1998 Classe B

EN 55024, 1998

et satisfait aux exigences de la Directive relative à la compatibilité électromagnétique 89/336/CEE (amendée par les directives 91/263/CEE et 92/31/CEE). L'adapatateur secteur en option est également conforme à la norme EN 60950 et satisfait aux exigences de la Directive relative à la basse tension 73/23/CEE.

Publié par:

BROTHER INDUSTRIES, LTD.

P & H Company

Development DIV.

PRÉCAUTIONS GÉNÉRALES

• Utilisez uniquement des rubans en cassette de type TZ de Brother. N'utilisez pas de cassettes non porteuses du logo TZ.
• Ne tirez pas sur le ruban de l'étiqueteuse P-touch, cela pourrait endommager la cassette.
• N'essayez pas de couper le ruban pendant son avance ou l'impression, sous peine de l'endommager.
• N'utilisez ni alcool ni solvant organique pour nettoyer l'appareil. Servez-vous d'un chiffon sec et doux.
• Si vous savez que vous n'utiliserez pas votre appareil pendant un certain temps, retirez les piles ou débranchez l'adaptateur secteur.

Remarque: Si l'alimentation est coupée pendant plus de trois minutes, le texte affiché à l'écran et tous les fichiers de texte conservés en mémoire seront perdus. Les réglages de langue et d'unité seront également réinitialisés.

• N'introduisez aucun objet étranger dans l'appareil et n'y déposez aucun objet lourd.
- N'installez pas l'appareil dans des endroits surchauffés ou humides. Si vous le déposez dans une voiture, veillez à ne jamais le laisser sur le tableau de bord ni sur la plage arrière.
- Évitez d'utiliser l'appareil dans des endroits particulièrement poussièreux. Gardez-le à l'abri des rayons directs du soleil et de la pluie.
- Ne laissez pas de caoutchouc ni de vinyle sur l'appareil pendant trop longtemps, sous peine d'abîmer son boîtier.
- Ne touchez pas la tête d'impression de l'appareil. Si vous deviez la toucher, nettoyez-la immédiatement avec un tampon d'ouate sec pour empêcher une détérioration irrémédiable.
- Afin d'éviter de vous blesser, ne touchez pas le coupe-ruban.
- Utilisez exclusivement l'adaptateur secteur conçu pour cet appareil.
L'utilisation de tout autre adaptateur annulera la garantie.
• Pour plus de détails, veuillez contacter votre revendeur Brother.

FICHE TECHNIQUE

Alimentation: Six piles alcalines AAA (LR03) ou adaptateur secteur G/G1 (disponible en option)

Cassette: Brother TZ

6 mm / 9 mm / 12 mm (largeur)

Coupe-ruban: TC-5 (pièce de rechange)

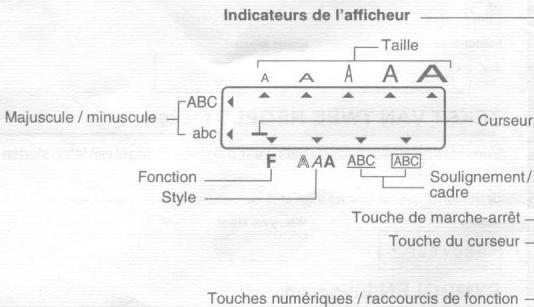

CLAVIER & AFFICHEUR

L'afficheur présente une ligne de 8 caractères. Cependant, le texte que vous entrez peut comprendre jusqu'à 55 caractères.

Mise en marche et arrêt

Appuyez sur ⏻ pour allumer ou éteindre l'appareil.

L'appareil s'éteint automatiquement si aucune touche n'est pressée

dans les 5 minutes.

Touches de caractère

Touche d'accent Touche de symbole

Touche d'espacement arrière

Touche de majuscule

Touche d'espacement

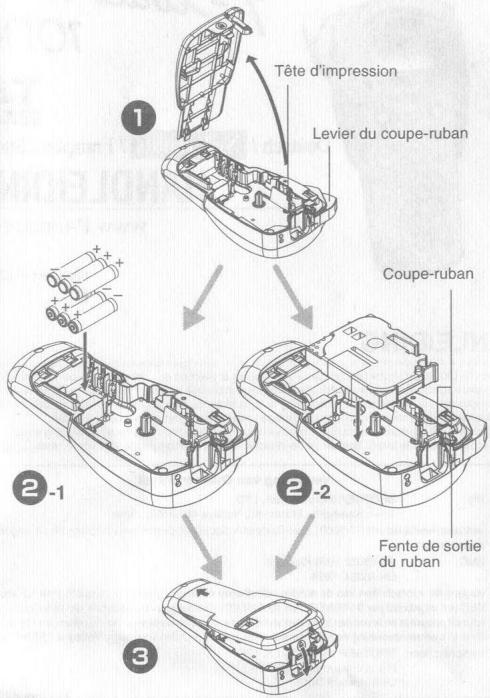

ALIMENTATION & CASSETTES

1 Retirez le couvercle au dos de l'appareil en pressant la zone rugueuse sur le dessus. Si une cassette est déjà installée, retirez-la de son logement en la faisant sortir en ligne droite. De même, si des piles s'y trouvent, retirez-les.

2-1 Introduisez six nouvelles piles alcalines AAA (LR03) en veillant à respecter les polarités. Remplacez toujours les six piles au même moment pour les remplacer par des piles neuves.

2-2 Introduisez une cassette en veillant à ce qu'elle se mette convenablement en place.

• Assurez-vous que l'extrémité du ruban entre sous les guides.
• Veillez à retirer la patte de papier lorsque vous installez une nouvelle cassette.
• Si le ruban d'encre n'est pas tendu, faites tourner la roue dentée dans la direction de la flèche sur la cassette à l'aide de votre doigt.
• Utilisez exclusivement des cassettes Brother TZ dans cet appareil.

3 Attachez le couvercle en introduisant les deux crochets au bas de l'appareil dans les fentes prévues à cet effet, puis en pressant le couvercle sur l'appareil jusqu'à ce qu'il ne mette en place correctement. Une fois la cassette installée, faites avancer le ruban (voir AVANCE) une seule fois, puis appuyez sur le levier coupe-ruban pour couper le ruban.

Adaptateur secteur en option (modèle G/G1)

1 Introduisez la fiche de l'adaptateur dans la prise au bas de l'appareil.
2 Branchez la fiche de courant sur la prise électrique la plus proche.

Coupe-ruban (pièce de rechange)

Si la lame du coupe-ruban s'émousse après un usage intensif et que le ruban n'est plus coupé proprement, changez le coupe-ruban (numéro de référence TC-5). Votre revendeur Brother agréé pourra vous fournir la pièce nécessaire.

PRÉPARATION

1 Mise sous tension

Mettez l'appareil sous tension à l'aide de six piles AAA ou de l'adaptateur secteur en option, puis appuyez sur ⏻.

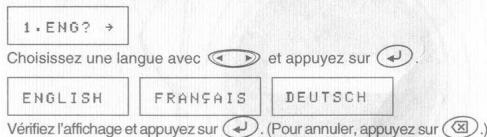

2 Réglage de la langue (Anglais/Français/Allemand)

3 Réglage de l'unité (mm/pouce)

REMARQUE: • Vous pouvez également afficher les langues et les unités en appuyant sur les touches numériques correspondantes (1 à 3).

REMARQUE:

• Pour annuler des opérations, appuyez sur 📧.
• Pour supprimer des entrées situées avant le curseur, appuyez sur 📧.
• Pour initialiser les réglages, éteignez l'appareil puis, en maintenant les touches F et ☒ enfoncées, appuyez sur ⏻ pour le rallumer. Enfin, relâchez F et ☒.

ENTRÉE D'UN TEXTE

Commutation MAJUSCULE / MINUSCULE

Entrée d'un TEXTE SUR DEUX LIGNES

Placez le curseur à l'endroit où la deuxième ligne doit commencer et appuyez sur ↻.

REMARQUE: Vous pouvez utiliser des rubans de 9 ou 12 mm pour les textes édités sur deux lignes.

Affichage

Étiquette

Entrée de SYMBOLES

Groupe	Symboles	Groupe	Symboles
A	? ! " : : - _	F	→ ← ↑ ↓ ↻ ↻
B	\ / & i i ~ § .	G	° $ £ ∈ € Fr f ij
C	@ # % ® © TM	H	9 ? B μ D ð P b
D	+ - × * ± = ÷	I	☎ ★
E	( ) [ ] < >

REMARQUE: • Vous pouvez également afficher les symboles en appuyant sur 📄 / 🏠️.

• Pour aller au groupe suivant, appuyez sur 📄.
- Pour passer à un autre groupe, appuyez sur la touche de la lettre correspondant au groupe.
- Vous pouvez également faire défiler les symboles d'un groupe particulier en appuyant de manière répétée sur la touche de la lettre correspondant au groupe.

Lettre

Caractères accentués

Lettre

Caractères accentués

A

A

a

C

c

D

d

d'

d

E

e

I

i

L

L'

l

l'

N

n

O

o

R

r

r'

S

s

T

T'

t

t'

U

u

Y

y

Z

z

REMARQUE:

• Vous pouvez également afficher les caractères en appuyant sur 😊 / 📋.
• Pour aller au groupe de lettres suivant, appuyez sur 😊.
• Pour passer à un autre groupe de lettres, appuyez sur la touche de la lettre correspondant au groupe.
• Vous pouvez également faire défiler les caractères d'un groupe de lettres particulier en appuyant de manière répétée sur la touche de la lettre correspondant au groupe.

IMPRESSION

APERÇU DU TEXTE

Avant de l'imprimer, vous pouvez afficher l'aperçu du texte.

REMARQUE:

• L'afficheur présente le texte dans son intégralité ainsi que la longueur de l'étiquette (mm/pouces), puis revient au texte original.
• Dans l'aperçu, le texte est affiché sans ses attributs de formatage (police, style, taille, soulignement/cadre ou autre caractéristique supplémentaire).

AVANCE (AVANCE DU RUBAN)

IMPRESSION

REMARQUE:

• Pour couper l'étiquette, appuyez sur le levier coupe-ruban sur le coin supérieur droit de l'appareil.
• Pour prévenir tout dommage au ruban, ne coupez pas celui-ci tant que le message IMPR ou AVANCE est affiché.

MARGE DU RUBAN

GRANDE/MEDIUM/ETROIT permet de définir des marges égales des deux côtés du texte.

REMARQUE: Pour centrer le texte sur l'étiquette, coupez-la à l'endroit des points imprimés (:) à l'aide de ciseaux.

GRANDE

MEDIUM

ETROIT

CONCEPTION D'ÉTIQUETTES

Réglage de la POLICE

HELSINKI

HELSINKI

OKLAHOMA

OKLAHOMA

Réglage de la TAILLE

AUTO adapte automatiquement la taille du texte à la largeur du ruban.

TAILLE1

J.SMITH

TAILLE2

J.SMITH

TAILLE3

TAILLE4

J.SMITH

TAILLE5

Remarque :

• Deux lignes de texte sont imprimées en TAILLE1, indépendamment du réglage de la taille.
• Seul AUTO, TAILLE1 et TAILLE2 peuvent être utilisés avec les bandes de 6 mm.

Réglage du STYLE

NORMAL

J.SMITH

GRAS

J.SMITH

CONTOUR

J.SMITH

OMBRE

J.SMITH

ITALIQUE

J.SMITH

I+GRAS (ITALIQUE + GRAS)

J.SMITH

I+CONT. (ITALIQUE + CONTOUR)

J.SWITH

I+OMBRE (ITALIQUE + OMBRE)

J.SMITH

VERTICAL

· -

MIROIR

HTIME.1

REMARQUE:

• Deux lignes de texte sont imprimées dans le style NORMAL, indépendamment du réglage du style.
• Vous pouvez utiliser un ruban transparent avec le style MIROIR pour que l'étiquette, collée sur du verre, une fenêtre ou une autre surface transparente, puisse être lue à l'endroit de l'autre côté.

CHAINE permet d'imprimer plusieurs exemplaires d'une étiquette avec une marge minimale . Vous pouvez également créer une étiquette contenant des textes en plusieurs styles ; imprimer un texte dans un seul style et, avant d'effectuer l'avance, entrer le second texte dans un autre style . REMARQUE: AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Sinon UNE PARTIE DU TEXTE PEUT ÉTRE COUPÉE. Ne tirez pas sur le ruban, cela pourrait endommager la cassette.

CHAINE

Option d'impression / RÉPÉTITION DE L'IMPRESSION

Vous pouvez imprimer jusqu'à 9 exemplaires de chaque étiquette.

• Lorsque la marge du ruban est CHAINE, AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Sinon UNE PARTIE DU TEXTE PEUT ÊTRE COUPÉE. Ne tirez pas sur le ruban, cela pourrait endommager la cassette.
• Lorsque la marge du ruban est GRANDE/MEDIUM/ETROIT, coupez l'étiquette à l'endroit des points imprimés (:) à l'aide de ciseaux pour séparer les étiquettes.

Option d'impression / NUMÉROTATION

Vous pouvez imprimer plusieurs exemplaires d'un même texte en faisant en sorte qu'un nombre déterminé soit augmenté de 1 unité à chaque impression. Exemple: impression de copies d'une étiquette contenant un numéro de série (0123, 0124 et 0125)

REMARQUE:

• Le dernier numéro à imprimer doit être supérieur au numéro sélectionné dans le texte, sinon le message ERREUR s'affiche.
• Lorsque la marge du ruban est CHAINE, AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Sinon UNE PARTIE DU TEXTE PEUT ÊTRE COUPÉE. Ne tirez pas sur le ruban, cela pourrait endommager la cassette.
• Lorsque la marge du ruban est GRANDE/MEDIUM/ETROIT, coupez l'étiquette à l'endroit des points imprimés (:) à l'aide de ciseaux pour séparer les étiquettes.

Réglage d'un SOULIGNEMENT/CADRE (F+4)

NON

ABC

RUBAN

SOULIGN (Soulignement)

ABC

PLAQUE

ARRONDIS

VIN

REMARQUE: Aucun soulignement ou cadre n'est appliqué aux textes dans le style VERTICAL.

Réglage d'une TABULATION (F + 5)

Vous pouvez aligner des textes en définissant des tabulations.

Exemple : définition d'une tabulation entre « abc » et « d »

Étiquette

Tabulation

REMARQUE: Le curseur doit être placé à l'endroit où la tabulation doit être définie.

Réglage de la LONGUEUR DE LA TABULATION

(0 - 100 mm)

REMARQUE: Vous pouvez également déterminer la longueur en entrant la valeur voulue à l'aide des touches numériques.

MÉMOIRE (⑤+⑨)

Vous pouvez mémoriser jusqu'à 9 textes et les rappeler pour créer des étiquettes plus rapidement et facilement.

MÉMORISATION;

RAPPEL;

EFFACEMENT;

REMARQUE:

• Lorsque la mémoire est pleine, vous devez effacer un ou plusieurs fichiers de texte avant de pouvoir mémoriser un nouveau texte.
• Vous pouvez également choisir un numéro de fichier en appuyant sur la touche numérique correspondante (1-9).

RACCOURCIS DE FONCTION (F+...)

Parallèlement aux étapes de base servant à appeler une fonction, l'étiqueteuse PT-1000 présente des raccourcis de fonction permettant d'appeler facilement une fonction utilisée fréquemment en pressant simplement Ⓔ et la touche de raccourci mentionnée dans le tableau ci-dessous. Pour confirmer, appuyez sur ⚙️ (ou une nouvelle fois sur la touche de raccourci).

Touche	Message affiché	Fonction	Touche	Message affiché	Fonction
1	POLICE	Police de caractère	8	F/A	Format automatique
2	TAILLE	Taille de caractère	9	MÉMOIRE	Mémoire
3	STYLE	Style d'impression	10	EFFACER	Effacement du texte et du style
4	SOUL/CDR	Souignement/cadre		MARGE	Marge du ruban
5	TAB.	Définition d'une tabulation		OPT-IMP.	Répétition/numérotation
6	LONG.TAB	Longueur de la tabulation		APERÇU	Aperçu du texte
7	LONGUEUR	Longueur de l'étiquette		AVANCE	Avance du ruban

REMARQUE: • OPT-IMP. comprend deux fonctions, RÉPÉTITION DE L'IMPRESSION et NUMÉROTATION.

- Pour l'APERÇU et l'AVANCE, appuyez sur 🔍 pour voir l'aperçu/avancer après l'affichage du message.

REMARQUE: Vous pouvez également vous reporter au tableau présenté au dos de l'appareil.

Réglage de la LONGUEUR DE L'ÉTIQUETTE

(AUTO / 40 - 300 mm)

REMARQUE: • Vous pouvez également déterminer la longueur en entrant la valeur voulue à l'aide des touches numériques.

- Pour revenir au réglage AUTO, appuyez sur n'importe quelle touche de lettre ou sur Ⓤ.

Utilisation du FORMAT AUTOMATIQUE (F+8)

Vous pouvez choisir la longueur de l'étiquette parmi six formats en vue de créer des étiquettes pour différentes applications.

Afficheur	Application	Longueur	Afficheur	Application	Longueur
VHS	VHS	140mm	ONGLET	Onglet de fichier	70mm
FD 3,5"	Disquette de 3,5"	68mm	AUDIO	Cassette audio	89mm
CD	Boîtier de CD	100mm	VIDEO 8	Cassette vidéo de 8mm (Video 8)	92mm

EFFACEMENT

Le texte et les réglages sont réinitialisés.

LISTE DES MESSAGES

ERREUR	Une erreur s'est produite.
B : V	La charge des piles est faible.
B : V	Les piles sont hors d'usage.
GRANDE	Le nombre maximal de caractères (55 caractères) a déjà été entré ou la mémoire est pleine.
LONG.	La longueur du texte dépasse celle de l'étiquette.

DÉTECTION DES PANNES

Problème	Remède
L'écran reste vierge alors que l'appareil a été mis sous tension.	Vérifiez si les piles sont installées correctement.Si les piles sont usées, remplacez-les.Vérifiez si l'adaptateur secteur est raccordé correctement.
L'appareil n'imprime pas ou les caractères imprimés ne sont pas bien formés.	Vérifiez si la cassette a été insérée correctement.Si la cassette est vide, remplacez-la.Vérifiez si la taille des caractères est compatible avec la largeur du ruban utilisé.
Les caractères imprimés ne sont pas bien formés.	Si les piles sont usées, remplacez-les.
Une bande rayée apparaît.	La cassette est vide, remplacez-la.
La mémoire s'est effacée automatiquement.	Les piles sont peut-être usées. Remplacez-les.
Une partie des caractères ne s'impriment pas sur toute la ligne.	Il y a peut-être de la poussière sur la tête d'impression.Enlevez la cassette et utilisez un coton-tige sec pour essuyer délicatement la tête d'impression de haut en bas et de bas en haut.La tête d'impression se nettoie plus facilement en utilisant la cassette de nettoyage (TZ-CL3) en option.
Les touches de l'appareil sont bloquées (rien ne se produit quand vous appuyez sur une touche, bien que l'appareil soit sous tension).	Mettez l'appareil hors tension, puis tout en maintenantEnfin, relâchezFet Enfoncées, appuyez surGpour remettre l'appareil sous tension. Enfin, relâchezFet G.Remarque:Le texte et les formats affichés ainsi que tous les fichiers de texte stockés dans la mémoire seront effacés. Les réglages de langue et d'unité seront également réinitialisés.
