Intitulé	Description
Type de produit	Étiqueteuse thermique
Caractéristiques techniques principales	Impression thermique directe, résolution d'impression de 180 dpi
Alimentation électrique	Fonctionne avec 6 piles AA ou adaptateur secteur (non inclus)
Dimensions approximatives	105 mm x 200 mm x 60 mm
Poids	Environ 0,5 kg
Compatibilités	Compatible avec les rubans d'étiquetage Brother P-Touch
Type de batterie	Piles alcalines AA
Tension	6V (avec 6 piles AA)
Puissance	Consommation électrique faible en mode veille
Fonctions principales	Impression d'étiquettes personnalisées, choix de polices et de styles
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Rubans d'étiquetage remplaçables, pièces internes non accessibles pour réparation
Sécurité	Ne pas exposer à l'eau, utiliser uniquement les accessoires recommandés par le fabricant
Informations générales utiles	Idéale pour un usage domestique ou de bureau, garantie limitée de 2 ans

FOIRE AUX QUESTIONS - P-TOUCH GL100 BROTHER

Comment changer la cassette d'étiquettes sur le Brother P-Touch GL100 ?

Ouvrez le compartiment de la cassette en tirant sur le couvercle. Retirez l'ancienne cassette en la soulevant. Insérez la nouvelle cassette en vous assurant que le ruban est bien positionné. Refermez le compartiment.

Pourquoi mon Brother P-Touch GL100 n'imprime-t-il pas ?

Vérifiez que la cassette d'étiquettes est correctement installée. Assurez-vous que les piles sont chargées ou que l'appareil est branché. Vérifiez également si le ruban d'impression est usé ou si l'appareil est en mode veille.

Comment modifier le texte sur une étiquette avant impression ?

Utilisez les touches de navigation pour sélectionner le texte que vous souhaitez modifier. Appuyez sur la touche 'Modifier' pour entrer en mode d'édition et apportez les modifications nécessaires avant d'imprimer.

Mon appareil affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Généralement, cela peut être dû à une cassette mal installée, à une pile faible ou à un problème de ruban. Suivez les instructions de dépannage fournies.

Comment imprimer des étiquettes de différentes tailles ?

Accédez aux paramètres d'impression dans le menu de l'appareil. Sélectionnez la taille d'étiquette souhaitée dans la liste des options disponibles avant de commencer l'impression.

Est-ce que le Brother P-Touch GL100 peut imprimer en couleur ?

Le Brother P-Touch GL100 utilise des cassettes d'étiquettes monochromes. Pour des étiquettes en couleur, vous devrez utiliser un autre modèle compatible avec l'impression couleur.

Comment nettoyer mon Brother P-Touch GL100 ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques ou des solvants. Vérifiez également l'intérieur pour éliminer les débris de papier.

Où puis-je acheter des cassettes d'étiquettes pour le Brother P-Touch GL100 ?

Vous pouvez acheter des cassettes d'étiquettes dans les magasins de fournitures de bureau, en ligne sur des sites de vente au détail ou directement sur le site de Brother.

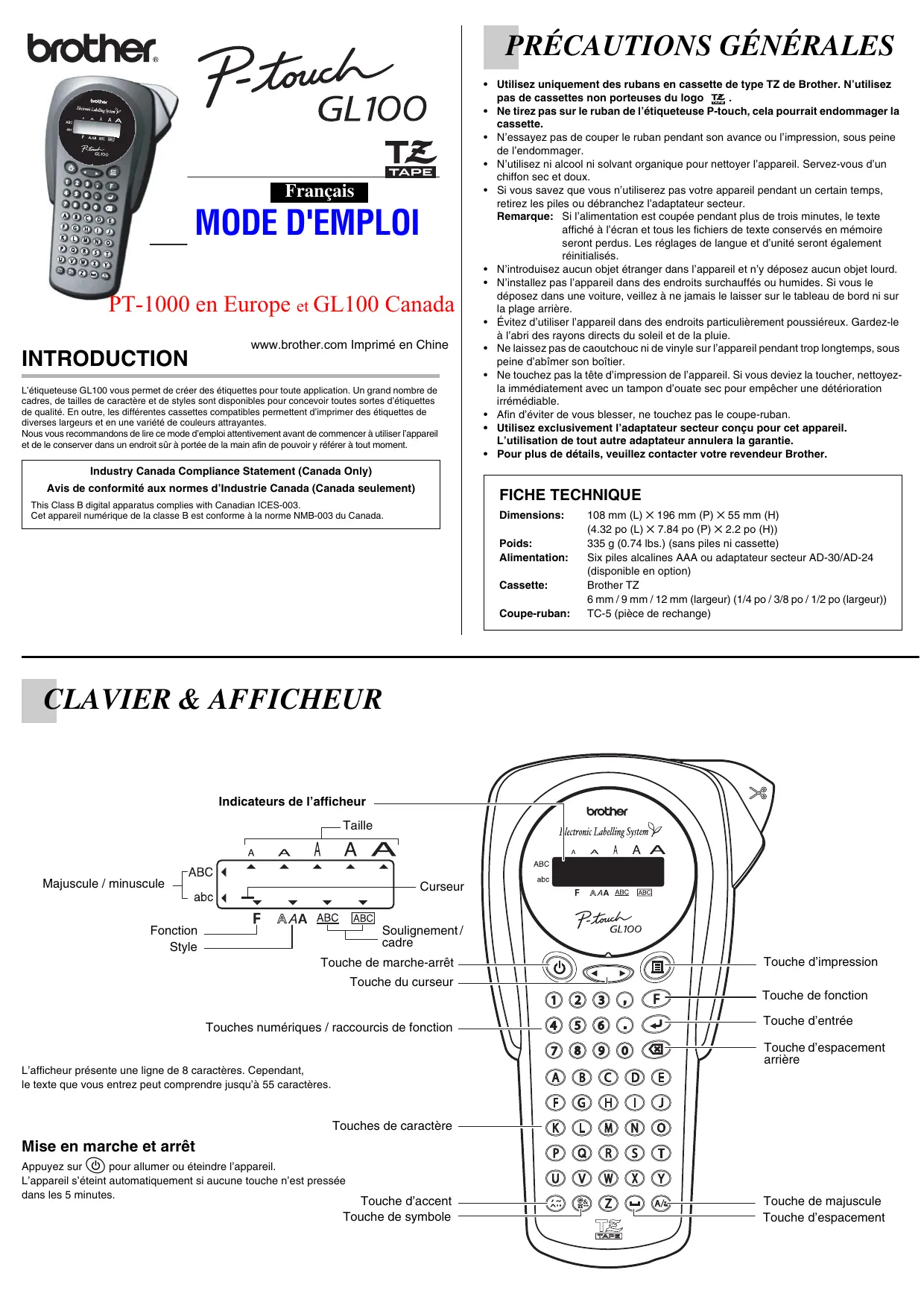

MODE D'EMPLOI P-TOUCH GL100 BROTHER

PT-1000 en Europe et GL100 Canada

INTRODUCTION

www.brother.com Imprimé en Chine

L'etiqueteuse GL100 vous permet de creer des etiquettes pour toute application. Un grand nombre de cadres, de tailles de caractere et de styles sont disponibles pour concevoir toutes sortes d'etiquettes de qualite. En outre, les différentes cassettes compatibles permettent d'imprimer des etiquettes de diverses largeurs et en une variete de couleurs attrayantes. Nous vous recommandons de dire ce mode d'emploi attentivement avant de commencer autiler l'appareil et de le conserver dans un endroit sur a portede la main african pour pouvoir y referrer a tout moment.

Avis de conformité aux normes d'Industrie Canada (Canada seulement)

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

PRECAUTIONS GENÉRALES

Utilisez uniquement des rubans en cassette de type TZ de Brother. N'utilise pas de cassettes non porteuses du logo Tz
- Ne tirez pas sur le ruban de l'étiqueteuse P-touch, cela pourrait endommager la cassette.
- N'essayez pas de couper le ruban pendant son avance ou l'impression, sous peine de l'endommager.
- N'utilise ni alcohol ni solvant organique pour nettoyer l'appareil. Servez-vous d'un chiffon sec et doux.
- Si vous savez que vous n'utiliserez pas votre apparéil pendant un certain temps, retirez les piles ou débranchez l'adaptateur secteur.

Remarque: Si l'alimentation est coupée pendant plus de trois minutes, le texte affiché à l'écran et tous les fichiers de texte conservés en mémoire seront perdus. Les réglages de langue et d'unité seront également réinitialisés.

• N'introduisez aucun objet étranger dans l'appareil et n'y déposez aucun objet lourd.
• N'installez pas l'appareil dans des endroits surchauffés ou humides. Si vous le déposez dans une voiture, voirlez à ne jamais le laisser sur le tableau de bord ni sur la plage arrête.
• Evitez d'utiliser l'appareil dans des endroits particulièrement poussièreux. Gardez-le à l'abri des rayons directs du soleil et de la pluie.
• Ne laissez pas de caouchoc ni de vinyle sur l'appareil pendant trop longtemps, sous peine d'abîmer son boîtier.
• Ne touchez pas la tête d'impression de l'appareil. Si vous devziez la toucher, nettoyez-la immeditamente avec un tampon d'ouate sec pour empêcher une détérioration irrémédiable.
• Afin d'éviter de vous blesser, ne touchez pas le coupe-ruban.
• Utilisez exclusivement l'adaptateur secteur concu pour cet apparéil. L'utilisation de tout autre adaptateur annulera la garantie.
• Pour plus de détails, veuilles contacter vous revendeur Brother.

FICHE TECHNIQUE

Dimensions: 108mm (L) × 196mm (P) × 55mm (H)

(4.32 po (L) × 7.84 po (P) × 2.2 po (H))

Poids: 335 g (0.74 lbs.) (sans piles ni cassette)

Alimentation: Six piles alcalines AAA ou adaptateur secteur AD-30/AD-24 (disponible en option)

Cassette: Brother TZ

6 mm/9 mm/12 mm (largeur) (1/4 po / 3/8 po / 1/2 po (largeur))

Coupe-ruban: TC-5 (pièce de rechange)

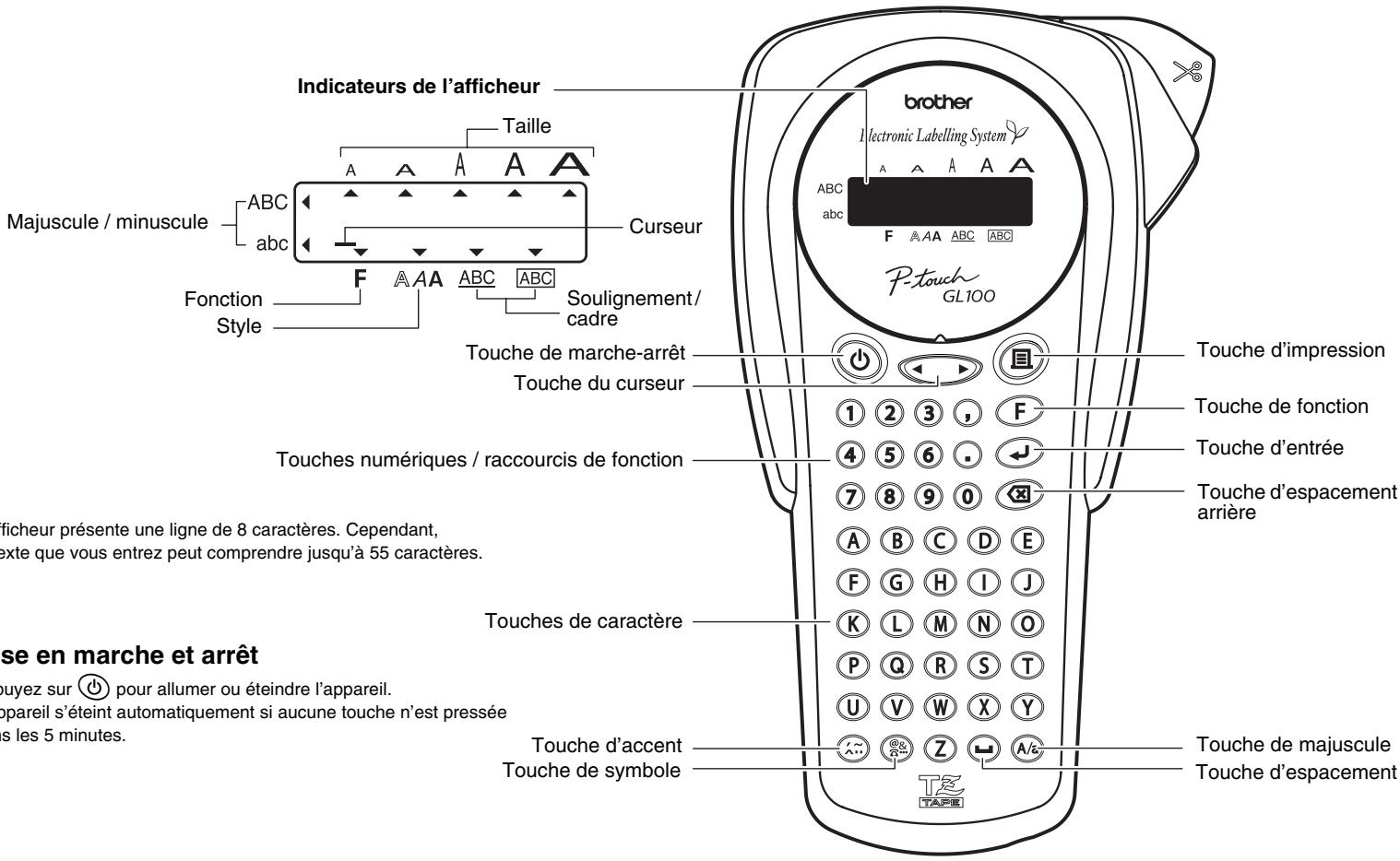

CLAVIER & AFFICHEUR

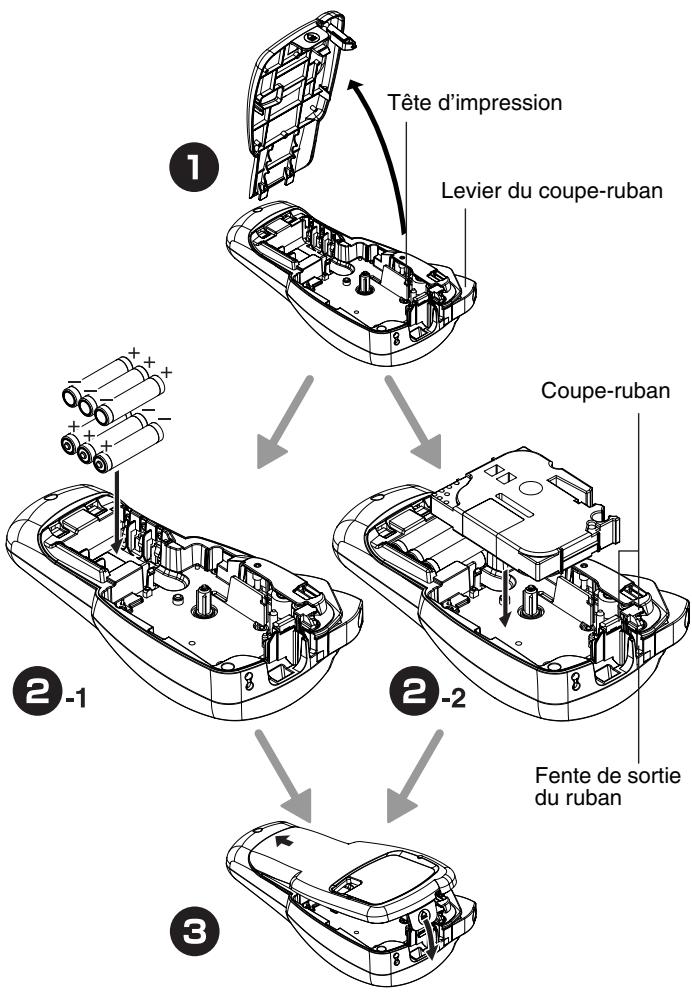

ALIMENTATION & CASSES

Retirez le couvercle au dos de l'appareil en pressant la zone rugueuse sur le dessus. Si une cassette est déjà installée, retirez-la de son logement en la faisant sorting en ligne droite. De même, si des piles s'y trouvent, retirez-les.

-1 Introduisez six nouvelles piles alcalines AAA en veillant à respecter les polarités. Remplacez toujours les six piles au même moment pour les replacer par des piles neuves.

2-2 Introduisez une cassette en veillant à ce qu'elle se mette convenablement en place.

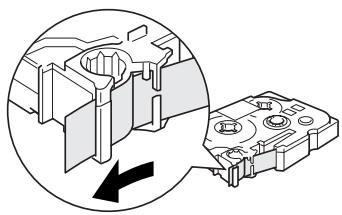

Assurez-vous que l'extrémité du ruban entre sous les guides.
Veiliez a retirer la patte de papier lorsque vous installez une nouvelle cassette.
Si le ruban d'encre n'est pas tendu, faites tourner la roue dentée dans la direction de la flèche sur la cassette à l'aide de votre doigt.
Utilisez exclusivement des cassettes Brother TZ dans cet apparéil.

3 Attachez le couvercle en introduisant les deux crochets au bas de l'appareil dans les fentes prévues à cet effet, puis en pressant le couvercle sur l'appareil jusqu'à ce qu'il se mette en place correctement. Une fois la cassette installée, faites avancer le ruban (voir AVANCE) une seule fois, puis appuyez sur le levier coupe-ruban pour couper le ruban.

Adaptateur secteur en option (AD-30/AD-24)

Introduisez la fiche de l'adaptateur dans la prise au bas de l'appareil.

Branchez la fiche de courant sur la prise electrique la plus proche.

Coupe-ruban (piece de rechange)

Si la lame du coupe-ruban s'émousse après un usage intensif et que le ruban n'est plus coupé proprement, changez le coupe-ruban (numéro de référence TC-5). Vote revendeur Brother/agree pourra vous fournir la piece nécessaire.

PREPARATION

Mise sous tension

Mettez l'appareil sous tension à l'aide de six piles AAA ou de l'adaptateur secteur en option, puis appuyez sur .

Réglage de la langue (Anglais/Français/Allemand)

Choisissez une langue avec et appuyez sur

Verifiez l'affichage et appuyez sur . (Pour annuler, appuyez sur

3 Réglage de l'unité (mm/pouce)

Choisissez une unité avec et appuyez sur

Verifiez l'affichage et appuyez sur () . (Pour annuler, appuyez sur () )

REMARQUE: - Vous pouvez également afficher les langues et les unités en appuyant sur les touches numériques correspondantes (1 à 3).

REMARQUE:

• Pour annuler des opérations, appuyez sur (出)
• Pour supprimer des entrées situées avant le curseur, appuyez sur (x).
• Pour initialiser les réglages, éteignez l'appareil puis, en maintainant les touches F et enforcées, appuyez sur pour le rallumer. Enfin, relâchez F et x.

ENTRÉE D'UN TEXTE

Commutation MAJUSCULE / MINUSCULE

Majuscule

Minuscule

Entree d'un TEXTE SUR DEUX LIGNES

Placez le curseur à l'endetroit où la deuxième ligne doit commencer et appuyez sur

REMARQUE: Vous pouvez utiliser des rubans de 9 mm (3/8 po) ou 12 mm (1/2 po) pour les textes édités sur deux lignes.

Affichage

Étiquette

Entrée de SYMBOLES

Groupe	Symboles	Groupe	Symboles
A	? ! '' ` ; - _	F	→ ← ↑ ↓ ↕
B	\ / & i i ~ S .	G	° $ £ € Fr f ij
C	@ # % © ™	H	a 0 B μ D o p p
D	+ - x * ± = ÷	I	a ★
E	( ) [ ] < >

REMARQUE: - Vous pouvez également afficher les symboles en appuyant sur /

Pour aller au groupe suivant, appuyez sur
- Pour passer à un autre groupe, appuyez sur la touche de la dette correspondant au groupe.
- Vous pouvez également faire défiler les symboles d'un groupe particulier en
appuyant de manière repétée sur la touche de la dette correspondant au groupe.

Lettre

Caractères accentués

A

Ä

Á

À

À

À

A

A

A

A

AE

C

ć

Č

ć

REMARQUE: · Vous pouze également afficher les caractères en appuyant sur /

• Pour aller au groupe de lettres suivant, appuyez sur .
• Pour passer à un autre groupe de lettres, appuyez sur la touche de la dette correspondant au groupe.
• Vous pouvez également faire défilier les caractères d'un groupe de lettres particulier en appuyant de manière répétée sur la touche de la lecture correspondant au groupe.

CONCEPTION D'ÉTIQUETTES

Réglage de la POLICE

HELSINKI

HELSIN

OKLAHOMA

OKLAHOMA

Réglage de la TAILLE

AUTO adapte automatiquement la taille du texte à la largeur du

TAILLE1

J.Smith

TAILLE2

J.Smith

TAILLE3

J.Smith

TAILLE4

J.SMITH

TAILLE5

J.SMITH

Remarque: - Deux lignes de texte sont imprimées en TAILLE1, indépendamment du réglage de la collie.
- Seul AUTO, TAILLE1 et TAILLE2 peuvent être utilisés avec les bandes de 6 mm (1/4 po).

Réglage du STYLE

NORMAL

J.Smith

GRAS

J.Smith

CONTOUR

J.Smith

OMBRE

J.SMITH

ITALIQUE

J.SM

I+GRAS (ITALIQUE + GRAS)

J.SMITH

I+CONT. (ITALIQUE + CONTOUR)

J.SMITH

I+OMBRE (ITALIQUE + OMBRE)

J.SMITH

VERTICAL

→·0∑-1I

MIROIR

T2W1H

REMARQUE: - Deux lignes de texte sont imprimées dans le style NORMAL, independamment du réglage du style.

• Vou pouvez utiliser un ruban transparent avec le style MIROIR pour que l'étiquette, collée sur du verre, une fenêtre ou une autre surface transparente, puisse être lue à l'endroit de l'autre côté.

IMPRESSION

APERCU DU TEXTE

Avant de l'imprimer, vous pouvez afficher l'aperçu du texte.

REMARQUE: L'afficheur présente le texte dans son intégralité ainsi que la longueur de l'étiquette (mm/pouces), puis revient au texte original.
- Dans l'apercu, le texte est affché avec ses attributs de formatage (police, style, taillie, soulignement/cadre ou autre caractéristique supplémentaire).

AVANCE (AVANCE DU RUBAN)

IMPRESSION

国

REMARQUE: Pour couper l'étiquette, appuyez sur le levier coupe-ruban sur le coin supérieur droit de l'appareil.
- Pour prévenir tout dommage au ruban, ne coupe pas celui-ci tant que le message IMPR ou AVANCE est affchéé.

MARGE DU RUBAN

GRANDE/MEDIUM/ETROIT permet de définir des marges égales des deux côts du texte.

REMARQUE: Pour centrer le terme sur l'éiquette, coupez-la à l'endetrois des points imprimés (:) à l'aide de ciseaux.

GRANDE

MEDIUM

ETROIT

CHAINE permet d'imprimer plusieurs exemplaires d'une étiquette avec une marge minimale

. Vous pouvez également créé une étiquette contenant des textes en plusieurs styles; imprimer un texte dans un seul style et, avant d'effectuer l'avance, entre le second texte dans un autre style

.

REMARQUE: AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Sioun pour une partie du TEXTE PEUT ETRE COUPEE. Ne tirez pas sur le ruban, cela pourrait参与到 la cassette.

CHAINE

(avance & coupe)

Option d'impression / RÉPÉTITION DE L'IMPRESSION

Vous pouvez imprimer jusqu'à 9 exemplaires de chaque étiquette.

REMARQUE: Lorsque la marge du ruban est CHAIN, AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Simon UNE PARTIE DU TEXTE POTÉ ÉTRE COUPEE. Ne tirez pas sur le ruban, cela pourrait endommager la cassette.
Lorsque la marge ruban est GRANDE/MEDIUM/ETROIT, coupez l'étiquette à l'endroit des points imprimés (:) à l'aide de ciseaux pour séparer les étiquettes.

Option d'impression / NUMEROTATION

Voussoupiezimprimerplusieursexemplairesd'unmeme texte en faisant en sortqu'un nombre déterminé soitaugmente de 1unitéa chaque impression.
Example:impressiondecopiesd'uneétiquettecontenantunnummerde série(0123, 0124 et 0125)

REMARQUE: • Le dernier numéro à imprimer doit être supérieur au nombre sélectionné dans le texte, sinon le message ERREUR s'affiche.

Lorsque la marge du ruban est CHAINE, AVANCEZ LE RUBAN AVANT D'UTILISER LE COUPE-RUBAN (voir AVANCE/IMPRESSION). Sinon PARTIE DU TEXTE PEUT ETRE COUPÉE. Ne tirez pas sur le ruban, il pourrait endommager la cassette.
Lorsque la marge ruban est GRANDE/MEDIUM/ETROIT, coupez l'étiquette à l'endetroi des points imprimés (:) à l'aide de ciseaux pour séparer les étiquettes.

Réglage d'un SOULIGNEMENT/CADRE (F+4)

NON

SOULIGN (Soulignement)

ARRONDIS

ABC RUBAN

ABC

ABC

RUBAN

PLAQUE

ABC

ABC

VIN

ABC

REMARQUE: Aucun soulignement ou cadre n'est appliqué aux textes dans le style VERTICAL.

Réglage d'une TABULATION

Vous pouvez aligner des textes en définiissant des tabulations.

Exemple : définition d'une tabulation entre « abc » et « d »

Étiquette

abc d

Tabulation

REMARQUE: Le curseur doit être place à l'endroit où la tabulation doit être définie.

Réglage de la LONGUEUR DE LA TABULATION

(0 - 100 mm / 0.0 - 4.0 po)

REMARQUE: Vous pouvez également déterminer la longueur en entrant la valeur voulue à l'aide des touches numériques.

Réglage de la LONGUEUR DE L'ÉTIQUETTE

(AUTO / 40 - 300 mm / 1.6 - 11.8 po)

REMARQUE: - Vous pouvez également déterminer la longueur en entrant la valeur voulie à l'aide des touches numériques.

• Pour revenir au réglage AUTO, appuyez sur n'importe qu'elle touche de dette ou sur .

Utilisation du FORMAT AUTOMATIQUE (F + 8)

Voussouspoucezchoisir la longueur delétiquette parmi six formats en vue de creer desétiquettes pourdifferentesapplications.

Afficheur	Application	Longueur	Afficheur	Application	Longueur
VHS	VHS	140mm(5.5po)	ONGLET	Onglet de fichier	70mm(2.8po)
FD 3,5"	Disquette de 3,5"	68mm(2.7po)	AUDIO	Cassette audio	89mm(3.5po)
CD	Boîtier de CD	100mm(3.9po)	VIDEO 8	Cassette matériel de 8mm (Video 8)	92mm(3.6po)

EFFACEMENT

Le texte et les réglages sont réinitialisés.

MÉMOIRE (F+9)

Vou puez memoriser jusqu'à 9 textes et les rappeler pour creer des étiquettes plus rapidement et facilement.

MEMORISATION;

RAPPEL:

EFFACEMENT;

REMARQUE:

Lorsque la mémoire est pleine, vous vedez effacer un ou plusieurs fjchiers de texte avant de pouvoir mémorer un nouveau texte.

• Vous pouvez également désigner un nombre de ficquier en appuyant sur la touche numérique correspondante (1-9).

RACCOURCIS DE FONCTION (F + )

Parallelement aux étapes de base servant à appeler une fonction, l'étiqueteuse GL100 présente des racourcis de fonction permettant d'appeler facilement une fonction utilisée féquement en pressant simplement (F) et la touche de racourci mentionnée dans le tableau ci-dessous. Pour confirmer, appuyez sur (ou une nouvelle fois sur la touche de racourci).

Touché	Message affché	Fonction	Touché	Message affché	Fonction
①	POLICE	Police de caractère	⑧	F/A	Format automatique
②	TAILLE	Taille de caractère	⑨	MÉMOIRE	Mémoire
③	STYLE	Style d'impression	⑩	EFFACER	Effacement du texte et du style
④	SOUL/CDR	Soulignement/cadre	●	MARGE	Marge du ruban
⑤	TAB.	Définition d'une tabulation	●	OPT-IMP.	Répartition/numérorotation
⑥	LONG TAB	Longueur de la tabulation	◎	APERÇU	Aperçu du texte
⑦	LONGUEUR	Longueur de l'étiquette	●	AVANCE	Avance du ruban

REMARQUE:

• OPT-IMP. comprend deux fonctions, REPÉTIATION DE L'IMPRESSION et NUMEROTATION.

• Pour l'APERCU et l'AVANCE, appuyez sur pour voir l'aperçu/avancer après l'affichage du message.

REMARQUE: Yououpoucezegalementyoureportaoutableaupresenteau dosd'appareil.

LISTE DES MESSAGES

ERREUR	Une erreur s'est produit.
B : V	La charge des piles est faible.
B : V	Les piles sont hors d'usage.
GRANDE	Le nombre maximal de caractères (55 caractères) a déjà été entré ou la mémoire est pleine.
LONG.	La longueur du texte dépasse celle de l'étiquette.

DÉTECTION DES PANNES

Problème	Remède
L'écran reste vierge alors que l'appareil a été mis sous tension.	Vérifiez si les piles sont installées correctement.Si les piles sont usées, remplacez-les.Vérifiez si l'adaptateur secteur est raccordé correctement.
L'appareil n'imprime pas ou les caractères imprimés ne sont pas bien formés.	Vérifiez si la cassette a été insérée correctement.Si la cassette est vide, remplacez-la.Vérifiez si la taille des caractères est compatible avec la largeur du ruban utilisé.
Les caractères imprimés ne sont pas bien formés.	Si les piles sont usées, remplacez-les.
Une bande rayée apparait.	La cassette est vide, remplacez-la.
La mémoire s'est effacée automatiquement.	Les piles sont peut-être usées. Remplacez-les.
Une partie des caractères ne s'implement pas sur toute la ligne.	Il y a peut-être de la poussière sur la tête d'impression.Enlevez la cassette et utilisez un coton-tige sec pour essuyer décilatement la tête d'impression de haut en bas et de bas en haut.
Les touches de l'appareil sont bloquées (rien ne se produit quand vous appuyez sur une touche, bien que l'appareil soit sous tension).	Mettez l'appareil hors tension, puis tout en maintainant F et ∅enforcées, appuyez sur ∅ pour remettre l'appareil sous tension. Enfin, relâchez F et ∅.Remarque: Le texte et les formats affichés ainsi que tous les fichiers de texte stockés dans la mémoire seront effacés. Les réglages de langue et d'une seraient également réinitialisés.
