Type d'appareil	Table de cuisson
Nombre de foyers	4
Type de foyer	Électrique
Commandes	Manuelles
Matériau de la surface	Verre céramique
Dimensions (L x P)	Non précisé
Puissance totale	Non précisé
Sécurité	Arrêt automatique
Indicateur de chaleur résiduelle	Oui
Couleur	Noir
Installation	Encastrable
Type d'alimentation	Électrique
Protection contre la surchauffe	Oui
Type de commandes	Manettes rotatives
Garantie	Non précisé

FOIRE AUX QUESTIONS - EGG7355 AEG-ELECTROLUX

Comment régler la température du four AEG-ELECTROLUX EGG7355 ?

Pour régler la température, tournez le bouton de température situé sur le panneau de commande jusqu'à la température souhaitée en degrés Celsius.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez si le four est correctement branché et si la prise fonctionne. Assurez-vous également que le réglage de la température est correct et que le mode de cuisson est bien sélectionné.

Comment nettoyer l'intérieur du four AEG-ELECTROLUX EGG7355 ?

Utilisez un nettoyant pour four et un chiffon doux. Évitez d'utiliser des éponges abrasives. Pour un nettoyage en profondeur, activez le mode pyrolyse si votre modèle en est équipé.

Mes aliments cuisent-ils de manière inégale, que faire ?

Assurez-vous que le four est préchauffé avant d'y placer les aliments. Vérifiez également que les grilles sont bien positionnées et évitez de surcharger le four.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le réservoir d'eau selon les instructions du manuel, sélectionnez la fonction de cuisson à la vapeur, puis réglez la température et le temps de cuisson souhaités.

Que faire si l'écran du four ne s'allume pas ?

Vérifiez si le four est branché et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment déverrouiller le panneau de contrôle du four ?

Pour déverrouiller le panneau, appuyez et maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur de verrouillage s'éteigne.

Quel type de plats puis-je utiliser dans le four AEG-ELECTROLUX EGG7355 ?

Vous pouvez utiliser des plats en métal, en verre résistant à la chaleur et en céramique. Évitez les plats en plastique qui ne sont pas conçus pour la cuisson au four.

Comment savoir si le four a terminé le préchauffage ?

L'indicateur lumineux sur le panneau de commande s'éteindra lorsque le four aura atteint la température souhaitée.

Quelle est la garantie du four AEG-ELECTROLUX EGG7355 ?

La garantie standard est généralement de 2 ans. Consultez le manuel d'utilisation ou le site web d'AEG-ELECTROLUX pour plus de détails.

MODE D'EMPLOI EGG7355 AEG-ELECTROLUX

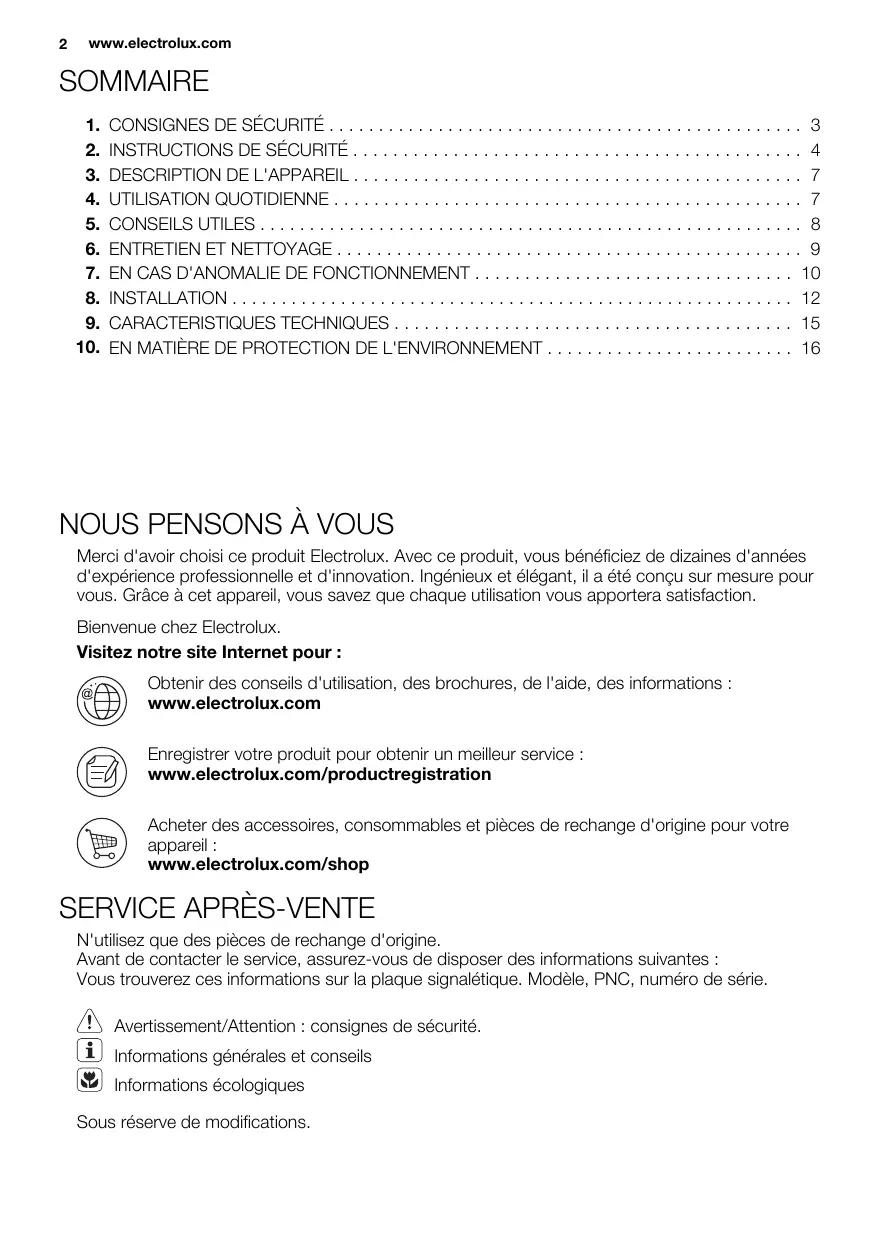

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications. FRANÇAIS

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

Cet appareil est adapté aux marchés suivants : FR IT

AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.

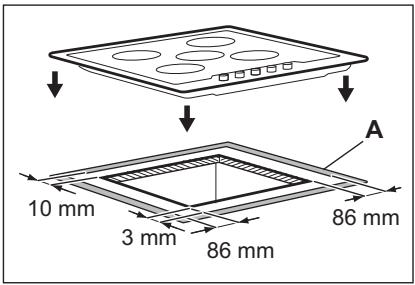

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

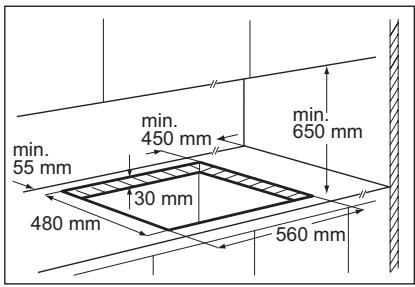

• Respectez l'espacement minimal requis par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès. Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l’appareil est débranché. FRANÇAIS

• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l’origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. Raccordement au gaz
• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.

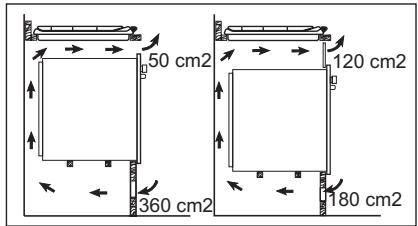

• Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation.
• N'utilisez jamais l'appareil comme plan de travail ni comme plan de stockage. AVERTISSEMENT Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie. AVERTISSEMENT Risque de dommage de l'appareil.
• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Ne laissez pas de récipients chauds refroidir sur la plaque.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
• Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Utilisez uniquement des récipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.

• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisselle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes. FRANÇAIS

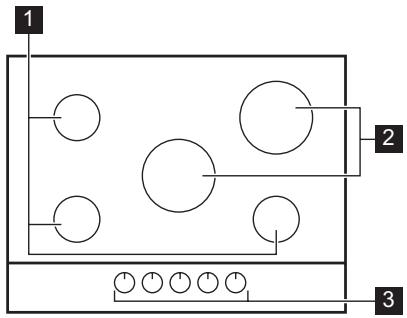

1 Brûleur semi-rapide 2 Brûleur rapide 3 Manettes de commande

3.2 Manettes de commande

Symbole Symbole Description alimentation en gaz minimum Description pas d'alimentation en gaz / position arrêt position d'allumage / alimentation en gaz maximum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ».

4.1 Allumage du brûleur

AVERTISSEMENT Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvais usage de la flamme Allumez toujours le brûleur avant de poser les plats. Pour allumer le brûleur : Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale ( puis appuyer dessus pour l'enfoncer.

Maintenez la commande appuyée pendant environ 5 secondes, cela permet au thermocouple de se réchauffer. Sinon, l'alimentation en gaz sera interrompue. Une fois que la flamme brûle régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

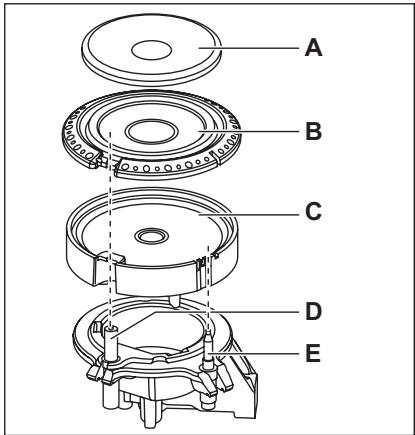

Chapeau du brûleur Triple couronne en laiton Couronne du brûleur Bougie d'allumage Thermocouple AVERTISSEMENT Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole AVERTISSEMENT Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ».

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur Diamètres des récipients Rapide (central) 180 260 mm Rapide (arrière droit) 180 260 mm Semi-rapide (arrière gauche) 120 240 mm Semi-rapide (avant droit) 120 200 mm Semi-rapide (avant gauche) 120 200 mm

FRANÇAIS AVERTISSEMENT Ne placez pas le même récipient sur deux zones de cuisson.

AVERTISSEMENT Assurez-vous que les casseroles ne dépassent pas des bords de la table de cuisson, et qu'elles sont bien centrées sur les zones de cuisson, pour une stabilité optimale et une économie de la consommation de gaz. Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ». AVERTISSEMENT Pour nettoyer l'appareil, éteignezle puis laissez-le refroidir. Avant toute opération de nettoyage ou intervention technique, assurezvous que l'appareil est débranché de la prise électrique. Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

AVERTISSEMENT Un taux d'humidité élevé ou l'immersion prolongée des brûleurs dans l'eau peut endommager leur surface.

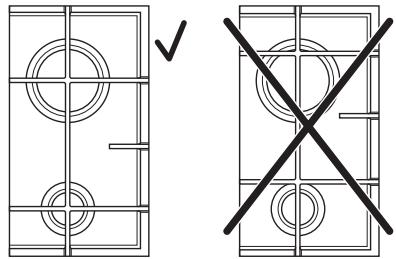

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Pour nettoyer le chapeau en émail, utilisez de l'eau chaude et un détergent doux et séchez-le soigneusement avant de le remettre en place.
• La couleur des couronnes des brûleurs en laiton peut foncer après une longue utilisation. Pour retirer ces marques sombres, procédez comme suit : – Préparez un mélange composé de 50 % d'eau et de 50 % de vinaigre de vin.

– Faites tremper les brûleurs dans ce mélange pendant 10 minutes maximum. Retirez les marques avec une éponge. – Rincez les couronnes à l'eau pour éliminer toute trace du mélange, puis séchez-les soigneusement. Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux. Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place. Assurez-vous que les bras des supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement. 10 www.electrolux.com

• Pour éviter d'endommager la surface de la table de cuisson, faites très attention lorsque vous remettez les supports de casserole en place. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux. L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement. Enlevez les salissures :

1. – Enlevez immédiatement : plastique fondu, feuilles plastique et les

aliments contenant du sucre. – Mettez l'appareil à l'arrêt et laissez le refroidir avant de pro- céder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

6.1 Nettoyage du générateur

d'étincelles Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Aucune étincelle ne se produit à l'allumage. La flamme s'éteint immédiatement après l'allumage. Cause possible Solution

• Il n'y a pas d'alimentation électrique.

• Vérifiez si l'appareil est bien branché et allumé;
• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.

• Le couvercle et la couronne du brûleur sont mal positionnés.

• Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.

• Le thermocouple n'est pas suffisamment chauffé.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes. FRANÇAIS Anomalie Cause possible Les flammes sont irrégulières. Solution

• La couronne du brûleur • vérifiez si l'injecteur doit être encrassés n'est pas bouché et s'il avec des restes d'alin'y pas de particules ments. alimentaires dans la couronne. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente. de et adaptée. Ces données figurent sur la plaque signalétique fournie.
• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente. Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

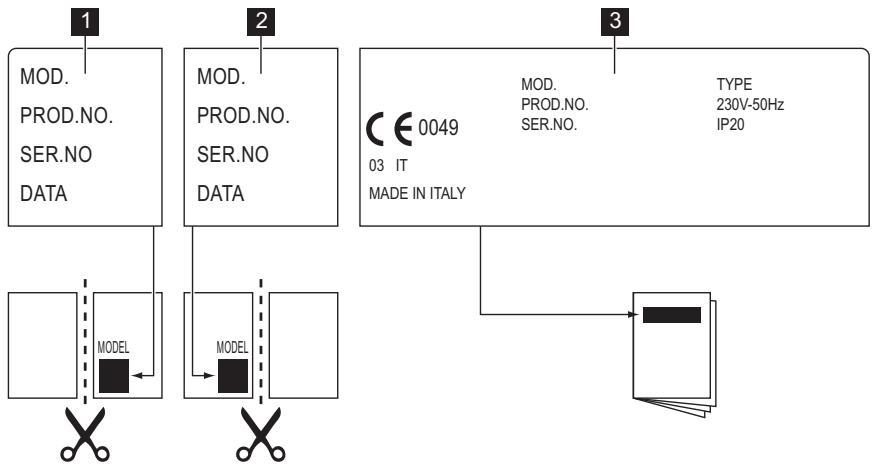

7.1 Étiquettes fournies avec le

sac d'accessoires Collez les étiquettes adhésives comme indiqué ci-dessous : Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi1

MOD. PROD.NO. SER.NO. TYPE 230V-50Hz IP20 MODEL 1 Collez-la sur la carte de garantie et envoyez cette partie 2 Collez-la sur la carte de garantie et conservez cette partie 3 Collez-la sur la notice d'utilisation 12 www.electrolux.com

AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ». AVERTISSEMENT Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four. Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

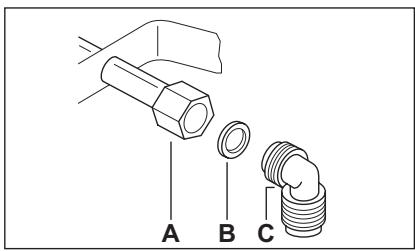

B C A) Extrémité du tuyau avec écrou B) Rondelle C) Coude Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique). Raccordement « flexible » avec embout mécanique : – Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil. – Butane/Propane : utilisez un tube souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié. Raccordement avec des tuyaux flexibles non métalliques : Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque : – il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni aucune torsion ; – il n'entre pas en contact avec des bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; – le matériau n'est pas durci, mais présente une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le. FRANÇAIS Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

8.2 Remplacement des

Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes du brûleur.

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui

se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

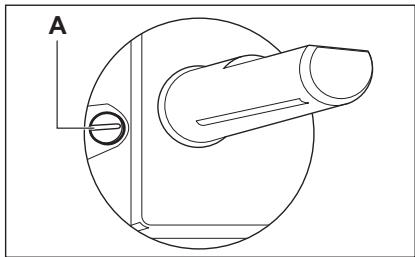

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position minimale.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage.

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour.
• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez-la d'environ 3/4 de tour.
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez d'environ 3/4 de tour.
• Si vous passez du gaz liquide au gaz de ville G130 8 mbar, dévissez d'environ 1 tour. AVERTISSEMENT Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée.
• Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple 14 www.electrolux.com (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

8.5 Remplacement du câble

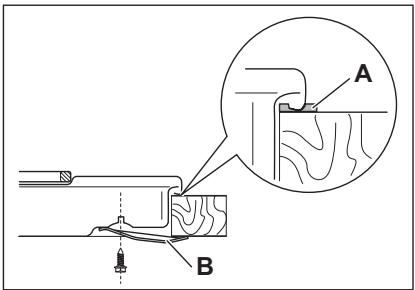

A) joint fourni B) équerres fournies ATTENTION Installez l'appareil uniquement sur un plan de travail dont la surface est plane. Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

8.7 Possibilités d'insertion

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire. Élément de cuisine avec porte 30 mm min. 55 mm 480 mm min. 450 mm min. 650 mm

A) Panneau amovible B) Espace pour les branchements FRANÇAIS Élément de cuisine avec four Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm2 120 cm2 360 cm2 180 cm2

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson Largeur : 744 mm Longueur : 510 mm Longueur : Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm Puissance Brûleur rapide :

Brûleur semi-rapide :

Brûleurs à gaz G130 8 mbar BRÛLEUR PUISSANCE NORMALE PUISSANCE NORMALE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les électroniques. Ne jetez pas les appareils avec les ordures portant le symbole conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. ITALIANO
