Intitulé	Détails
Type de produit	Lave-linge frontal
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 55 cm
Poids	75 kg
Alimentation électrique	220-240 V
Puissance	2100 W
Fonctions principales	Programmes de lavage variés, départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage du filtre, nettoyage du tiroir à lessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Compatibilités	Compatible avec divers détergents, programmes de lavage adaptés aux textiles délicats

FOIRE AUX QUESTIONS - L88689FL2 AEG-ELECTROLUX

Comment régler la température du réfrigérateur AEG-ELECTROLUX L88689FL2 ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de commande. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si mon réfrigérateur AEG-ELECTROLUX L88689FL2 ne refroidit pas ?

Vérifiez que l'appareil est correctement branché et que le circuit électrique fonctionne. Assurez-vous que la porte est bien fermée et que rien ne bloque les évents de circulation d'air.

Comment dégivrer le réfrigérateur AEG-ELECTROLUX L88689FL2 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Utilisez un récipient pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur émet un bruit fort, que dois-je faire ?

Vérifiez si l'appareil est bien de niveau et si rien n'est en contact avec le compresseur. Des bruits peuvent également provenir de la circulation de l'air à l'intérieur.

Comment nettoyer l'intérieur du réfrigérateur AEG-ELECTROLUX L88689FL2 ?

Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez avec un chiffon doux.

La lumière intérieure de mon réfrigérateur ne s'allume pas, que faire ?

Vérifiez d'abord l'ampoule. Si l'ampoule est grillée, remplacez-la. Si cela ne résout pas le problème, il pourrait y avoir un problème avec le circuit électrique.

Comment ajuster les étagères du réfrigérateur AEG-ELECTROLUX L88689FL2 ?

Pour ajuster les étagères, retirez-les complètement et repositionnez-les dans les supports à la hauteur souhaitée.

Où puis-je trouver le manuel d'utilisation pour le AEG-ELECTROLUX L88689FL2 ?

Le manuel d'utilisation est disponible sur le site web d'AEG-ELECTROLUX dans la section 'Support' ou 'Téléchargements'.

Que faire si mon réfrigérateur AEG-ELECTROLUX L88689FL2 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client d'AEG-ELECTROLUX.

MODE D'EMPLOI L88689FL2 AEG-ELECTROLUX

CONTENTS

4 SAFETY INFORMATION
5 TECHNICAL INFORMATION
7 PRODUCT DESCRIPTION
8 CONTROL PANEL
13 PROGRAMMES
16 CONSUMPTION VALUES
18 BEFORE FIRST USE
18 USING THE APPLIANCE
18 ACTIVATING THE APPLIANCE AND SETTING A PROGRAMME
20 SETTING THE DELAY START
21 STARTING A PROGRAMME
21 AT THE END OF THE PROGRAMME
23 HELPFUL HINTS AND TIPS
25 CARE AND CLEANING
30 TROUBLESHOOTING
33 INSTALLATION

ENVIRONMENT CONCERNS

Recycle the materials with the symbol ⚙. Put the packaging in applicable containers to recycle it.

Help protect the environment and human health and to recycle waste of electrical and electronic appliances. Do not dispose appliances marked with the symbol ☒ with the household waste. Return the product to your local recycling facility or contact your municipal office.

VISIT OUR WEBSITE FOR:

• Products
• Brochures
• User manuals
• Trouble shooter
• Service information

www.aeg.com

LEGEND

⚠ Warning - Important Safety information.
i General information and tips
Environmental information

Subject to change without notice.

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you impeccable performance for many years, with innovative technologies that help make life simpler – features you might not find on ordinary appliances. Please spend a few minutes reading to get the very best from it.

ACCESSORIES AND CONSUMABLES

In the AEG webshop, you'll find everything you need to keep all your AEG appliances looking spotless and working perfectly. Along with a wide range of accessories designed and built to the high quality standards you would expect, from specialist cookware to cutlery baskets, from bottle holders to delicate laundry bags...

Six icon-based shopping and logistics symbols arranged in a row: cart, smartphone, gear, gear icon, gift box, and cart (no text or labels)

Visit the webshop at: www.aeg.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.

When contacting Service, ensure that you have the following data available. The information can be found on the rating plate.

Model ____

PNC ____

Serial Number ____

SAFETY INFORMATION

Before the installation and use, read this manual carefully:

• For your safety and the safety of your property
• To help the environment
• For the correct operation of the appliance.

Always keep these instructions with the appliance also if you move or give it to a different person.

The manufacturer is not responsible if an incorrect installation and use causes damage.

CHILDREN AND VULNERABLE PERSON SAFETY

• Do not let persons, children included, with reduced physical sensory, reduced mental functions or lack of experience and knowledge use the appliance. They must have supervision or instruction for the operation of the appliance by a person who is responsible for their safety. Do not let children play with the appliance.
• Keep all packaging away from children. There is the risk of suffocation or injury.
• Keep all detergents away from children.
• Keep children and pets away from the appliance when the door is open.
• Before you close the appliance door, make sure that children and pets are not into the drum.
• If the appliance has a child safety device, we recommend to activate it.

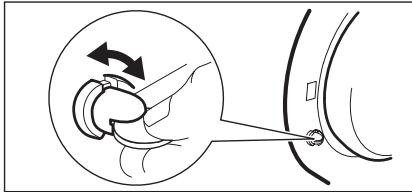

CHILD SAFETY DEVICE

- When you activate this device, you cannot close the door. This prevents children or pets to be closed in the drum. To activate the device, turn it clockwise, until the groove is horizontal. To deactivate the device, turn it counterclockwise, until the groove is vertical.

Diagram showing a hand holding a valve inside a circular opening, with arrows indicating direction (no text or symbols)

GENERAL SAFETY

• Do not use the appliance for professional use. The appliance is only for domestic use.
• Do not change the specifications of this appliance. There is the risk of injury and damage to the appliance.
• Do not put flammable products or items that are wet with flammable products in, near or on the appliance. Risk of explosion or fire.
• Obey the safety instructions on the detergent packaging to prevent burns to eyes, mouth and throat.
• Make sure that you remove all metal objects from the laundry. Hard and sharp material can cause damage to the appliance.
• Do not touch the glass of the door while a programme operates. The glass can be hot (only for front-loading appliances).

CARE AND CLEANING

• Deactivate the appliance and disconnect the mains plug from the mains socket.
• Do not use the appliance without the filters. Make sure that the installation of the filters is correct. An incorrect installation causes water leakages.

INSTALLATION

• The appliance is heavy, be careful when you move it.

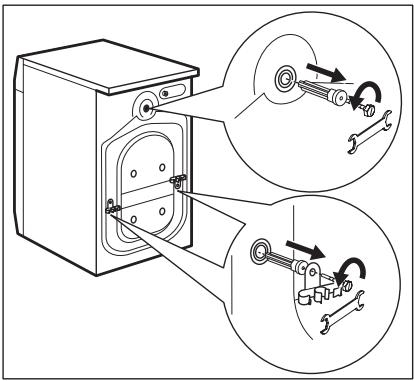

• Do not transport your appliance without the transit bolts, you can damage internal components and cause leakages or malfunctions.

• Do not install and connect a damaged appliance.

• Make sure to remove all packaging and transport bolts.
• Make sure that the mains plug is disconnected from the mains socket during installation.
• Only a qualified person must do the electrical installation, the plumbing and the installation of the appliance. This to prevent the risks of structural damage or injury.
• Do not install or use the appliance where the temperature is less than 0 °C.
• When you install the appliance on a carpet floor, make sure that there is air circulation between the appliance and the carpet. Adjust the feet to have the necessary space between the appliance and the carpet.

Water connection

• Do not connect the appliance with old hoses already used. Only use new hoses.
• Make sure not to cause damage to the water hoses.
• Do not connect the appliance to new pipes or pipes not used for a long time. Let the water flow for some minutes, then connect the inlet hose.
• The first time you use the appliance, make sure that the water hoses and the couplings do not have leakages.

Electrical connection

• Make sure that the appliance is earth-ed.
• Make sure that the electrical information on the rating plate agrees with the power supply.
• Always use a correctly installed shock-proof socket.
• Do not use multiple plugs and extension cables. There is a risk of fire.
• Do not replace or change the mains cable. Contact the service centre.
• Make sure not to cause damage to the mains plug and cable.
• Connect the mains plug to the mains socket only at the end of the installation. Make sure that there is access to the mains plug after the installation.
• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

DISCARD THE APPLIANCE

1. Disconnect the mains plug from the mains socket.
2. Cut off the mains cable and discard it.
3. Discard the door catch. This prevents children or pets to be closed in the appliance. There is a risk of suffocation (only for front-loading appliances).

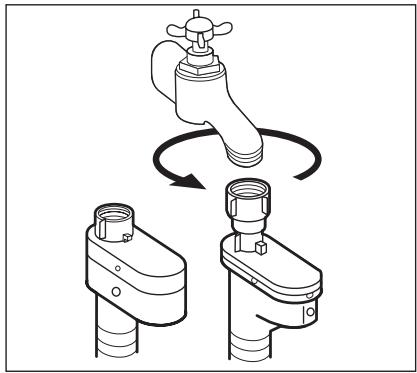

1) Connect the water inlet hose to a water tap with a 3/4" thread.
TECHNICAL INFORMATION

Dimensions	Width / Height / Depth	600 / 850 / 605 mm
	Total depth	640 mm
Electrical connection:	Voltage	230 V
	Overall power	2200 W
	Fuse	10 A
	Frequency	50 Hz
Level of protection against ingress of solid particles and moisture ensured by the protective cover, except where the low voltage equipment has no protection against moisture		IPX4
Water supply pressure	Minimum	0,5 bar (0,05 MPa)
	Maximum	8 bar (0,8 MPa)
Water supply 1)		Cold water
Maximum load	Cotton	8 kg
Spin speed	Maximum	1400 rpm (L 88489 FL2)1600 rpm (L 88689 FL2)

PRODUCT DESCRIPTION

1 2 3 4 5 6 7

1 Worktop
2 Detergent dispenser
3 Control panel
4 Door handle
5 Rating plate

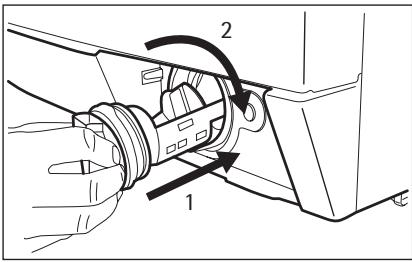

6 Drain pump

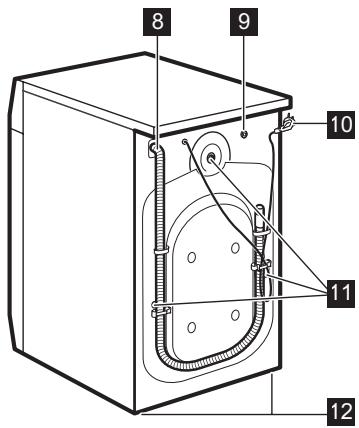

8 9 10 11 12

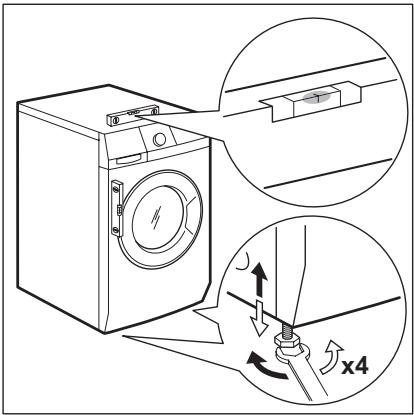

7 Feet for the appliance level
8 Water drain hose
9 Water inlet valve
10 Mains cable
11 Transit bolts
12 Feet for the appliance level

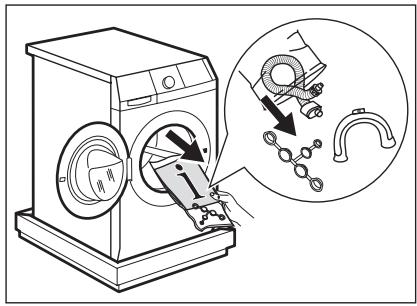

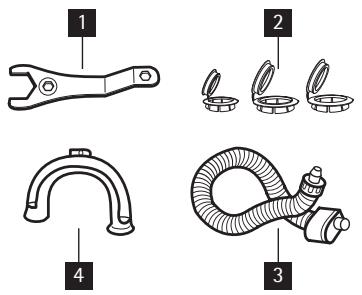

ACCESSORIES

Diagram of a coiled hose with a connector, labeled with number 3 (no text or symbols on the diagram itself)

1 Spanner

To remove the transit bolts.

2 Plastic caps

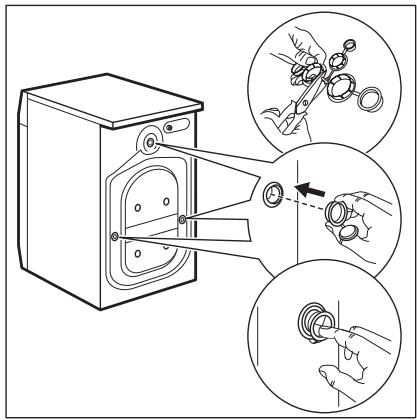

To close the holes on the rear side of the cabinet after the removal of the transit bolts.

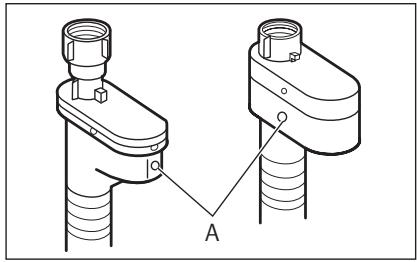

3 Anti-flood inlet hose

To prevent possible leakage

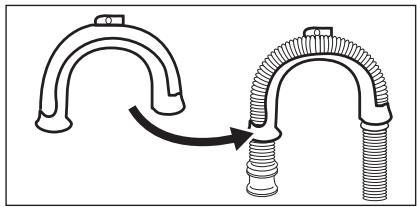

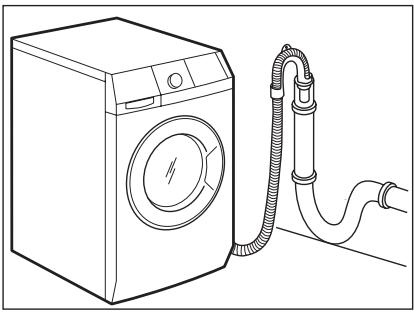

4 Plastic hose guide

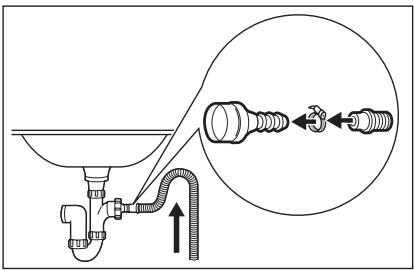

To connect the drain hose on the edge of a sink.

CONTROL PANEL

1 2 3 Ontkreuk Défroissage Ochrissen Rafrikaîr Eco Super Eco 20 Min. - 3 kg Jeans Speulen Rincage Centrif. / Pompen Essorage/Vidange Auto Off Katsen Blanc/Cauleurs Extra Stil Extra Silence Synthelica Synthetiques Smijevri Repassage Facile Fine Was Dificats Wol/Ziute Leine/Sole Dekbed Couette Anti-Allergie Anti-Allergies Temp.°C T/min. Vlieken Taches/ Voorvas Prolavage Extra Spoelen Rincage + Tijd Besparen Gain de temps Start/utitel Départ Différé Start/Pause Départ/Pause 10 9 8 7 6 5 4

1 On/Off button (Auto Off)
2 Programme knob
3 Display
4 Start Pause button (Start/Pauze - Départ/Pause)
5 Delay start button (Startuitstel - Départ Différé)
6 Time saving button (Tijd Besparen - Gain de Temps)
7 Extra rinse button (Extra Spoelen / Rinçage+)
8 Stain/Prewash button (Vlekken/Voor-was - Taches / Prélavage)
9 Spin reduction button (T/min.)
10 Temperature button (Temp.°C)

AUTO OFF BUTTON 1

Press this button to activate or deactivate the appliance. A tune sounds when the appliance is activated.

The AUTO OFF function automatically deactivates the appliance to stop the energy consumption when:

• You do not use the appliance for 5 minutes before you press button 4.
• All settings are cancelled.
• Press button 1 to activate the appliance again.
• Set again the washing programme and all possible options.
• After 5 minutes from the end of the washing programme. Refer to 'At the end of programme'.

PROGRAMME KNOB 2

Turn this knob to set a programme. The related programme indicator comes on.

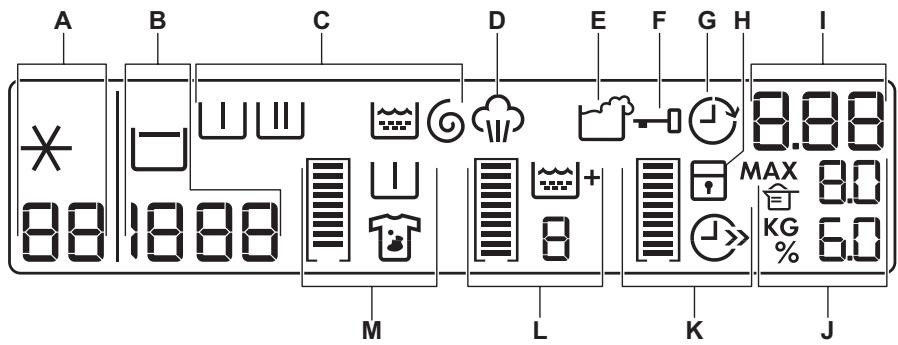

DISPLAY 3

A B C D E F G H I 8.88 MAX 8.0 KG 6.0 88 1888 M L K J

The display shows:

A		The temperature of the set programme
		Cold water
B		The spin speed of the set programme
		No Spin symbol1)
		Rinse Hold symbol

1) Only available for SPIN/DRAIN programme.

C		Prewash phase
		Washing phase
		Rinses phase
		Spin phase
	The phase symbolsWhen a programme is set, all the symbols of the phases related to the programme come on.When the programme starts, only the symbol of the phase in operation flashes.When the programme is completed, the symbol of the last phase is on.
D		The steam symbol comes on when you set a Steam programme.
EF	[22YD]	The detergent overdosing symbol comes on at the end of the cycle when the appliance detects too much detergent.You cannot open the appliance door when the symbol is on.You can open the door only when the symbol goes off.If the programme is completed but the symbol stays on:The 'Rinse Hold' function is on.There is water in the drum.
G		The delay start symbol comes on when you set the delay start function.
H		The child safety lock symbol comes on when this device is activated.
I	[465T]	The programme timeWhen the programme starts, the programme time decreases with steps of 1 minute.
		The delay startWhen you press the delay start button, the display shows the delay start time.
		Alarm codesIf the appliance has a malfunction, the display shows alarm codes. Refer to 'Troubleshooting'.
		The display shows this message for some seconds when:– You cannot set a function with the washing programme.– You try to change the washing programme while it operates.
	[Over]	When the programme is completed.
J	When the door is open- Refer to 'Loading the laundry' paragraph
	[SEAV]	The maximum programme loadThe symbols shows the maximum load for the set programme.
	[SEAV]	The weight of laundryThe symbol shows the weight of the laundry inside the drum. When you load the laundry, the weight updates by steps of 0.5 kg.
	When the door is closed
		The symbol of detergent

- The percentage of the detergent quantity. The symbols shows the quantity of detergent to use for the laundry in the drum. When you press the Start/Pause button, these symbols go off.

Graphic bars

	The empty indicator bar appears only if the related function is available for the set programme.
	The indicator bar fills accordingly to the set functions.
(27.20)	If you make a wrong selection the messageErrindicates that the selection is not possible.
K		The time save symbol comes on when you set one of the programme duration.
		• Shortened time
		• Extra Quick
L		The extra rinse symbol comes on when this function is activated.
		The value shows the total number of the rinses.
		The indicator bar is fully filled when you set the maximum number of rinses.
M		The Stain symbol comes on when you activate the function.
		The Prewash symbol comes on when this function is activated.
		The indicator bar is not fully filled when you set only one of the functions.
		The indicator bar is fully filled when you set the two functions.

START/PAUSE BUTTON 4

Press button 4 to start or interrupt a programme.

DELAY START BUTTON 5

Press button 5 to delay the start of a programme from 30 minutes to 20 hours.

TIME SAVE BUTTON 6

Press button 6 to decrease the duration of the programme.

• Press one time to set 'Shortened duration' for items with daily soil.
• Press two times to set 'Extra Quick' for items with light soil.

Some programmes accept only one of the two functions.

EXTRA RINSE BUTTON 7

Press button 7 to add rinsing phases to a programme.

Use this function for persons allergic to detergents and in areas where the water is soft.

THE STAIN-PREWASH BUTTON 8

Press button 8 to add the stain and/or a prewash phase to a programme.

Press the button again and again to activate one or two options. The related symbol and the indicator bar comes on in the display.

STAIN

- Use this function for laundry with hard stains to remove.

When you set this function, put the stain remover into compartment 🔔.

This function increases the programme duration.

i

This function is not available with a temperature lower than 40^ C.

PREWASH

- Use this function to add a prewash phase before the washing phase. We recommend that you use this function when you have laundry with a high level of soil.

i

The set of this function increases the programme duration.

SPIN BUTTON 9

Press this button to:

- Decrease the maximum speed of the spin phase of the programme.

i

The display shows only the spin speeds available with the set programme.

- Deactivate the spin phase.

- Activate the 'Rinse Hold' function. Set this function to prevent fabric creases. The appliance does not drain the water when the programme is completed.

TEMPERATURE BUTTON 10

Press button 10 to change the default temperature. When the display shows ✱ - -, the appliance does not heat the water.

ACOUSTIC SIGNALS FUNCTION

You can hear the acoustic signals when:

• You activate the appliance.
• You deactivate the appliance.
• You press the buttons.
  • The programme is completed.
• The appliance has a malfunction.

To deactivate/activate the acoustic signals, press button 8 and button 7 at the same time for 6 seconds.

i

If you deactivate the acoustic signals, they continue operate only when you press the buttons and when a malfunction occurs.

CHILD LOCK FUNCTION

This function prevents children to play with the control panel.

• To activate the function, press button 10 and button 9 at the same time until the display shows the symbol 🔒.
• To deactivate the function, press button 10 and button 9 at the same time until the symbol 🔒 goes off.

You can activate the function:

• Before you press the Start/Pause button 4 : the appliance cannot start.
• After you press the Start/Pause button 4, all the buttons and the programme knob are deactivated.

PERMANENT EXTRA RINSE FUNCTION

With this function you can keep the extra rinse function permanently on when you set a new programme.

• To activate the function press button 6 and button 5 at the same time until the display shows the symbol 📄.
• To deactivate the function press button 6 and button 5 at the same time until the symbol 📋 goes off.

PROGRAMMES

Programme Temperature	Type of load Max. weight of load	Cycle description	Functions
Katoen - Blanc/ CouleursCottons95° - Cold	White and coloured cotton with normal soil.max. load 8 kg	WashRinsesLong spin	SPIN REDUC-TIONRINSE HOLDPREWASH ^1) STAINS ^2) EXTRA RINSETIME SAVING ^3)
Extra Stil - Extra SilenceExtra Silent95° - Cold	White and coloured cotton with normal soil.max. load 8 kg	WashRinsesStop with water in the drum	PREWASH ^1) STAINS ^2) EXTRA RINSETIME SAVING
SyntheticaSynthetics60° - Cold	Synthetic or mixed fabric items with normal level of soil.max. load 4 kg	WashRinsesShort spin	SPIN REDUC-TIONRINSE HOLDPREWASH ^1) STAINS ^2) EXTRA RINSETIME SAVING
Strijkvrij - Repassage Fac-ile ^4) Easy iron60° - Cold	Synthetic fabrics with normal soil.max. load 4 kg	WashRinsesShort spin	SPIN REDUC-TIONRINSE HOLDPREWASHEXTRA RINSETIME SAVING
Fijne Was - Dél-icatsDelicates40° - Cold	Delicate fabrics as acrylics, vis-cose, polyester items with nor-mal soil.max. load 4 kg	WashRinsesShort spin	SPIN REDUC-TIONRINSE HOLDPREWASH ^1) STAINS ^2) EXTRA RINSETIME SAVING
Wole / Zijde - Laine / SoieWool / Silk	Machine washable wool. Hand washable wool and delicate fabrics with «hand washing» care symbol.max. load 2 kg	WashRinsesShort spin	SPIN REDUC-TIONRINSE HOLD
Dekbed - Cou-etteDuvets60° - 30°	One synthetic blanket, duvet, bedspread and so on.max. load 3 kg	WashRinsesShort spin	SPIN REDUC-TION
Anti-Allergie 60°	White cotton items. This programme removes micro-organisms thanks to the washing by 60°C and adds one rinse. In this way the wash is more effective. Put a special additive for hygiene in the Stain compartment and set the Stain function. max. load 8 kg	Wash Rinses Long spin	SPIN REDUC-TION RINSE HOLD PREWASH1) STAINS2) TIME SAVING
Centrifugeren / Pompen - Es-sorage/Vidange 5) Spin/Drain	All fabrics. The maximum load of the laundry is related to the type of laundry. max. load 8 kg	Drainage of the water Spin phase	SPIN REDUC-TION NO SPIN
Spoelen - Rin-cage	All fabrics. max. load 8 kg	One rinse with additive Spin phase	SPIN REDUC-TION RINSE HOLD EXTRA RINSE6)
Outdoor - Blou-sons Outdoor 40° - Cold	Waterproof, sports and outdoor items. Do not use any fabric softener! max. load 2.5 kg	Wash Rinses Short spin	SPIN REDUC-TION RINSE HOLD EXTRA RINSE
20 Min. - 3kg 40° - 30°	Cotton and synthetic items with light soil or worn only one time. max. load 3 kg	Wash Rinses Short spin	SPIN REDUC-TION
Super Eco7) Cold	Mixed fabrics (cotton and synthetic items). max. load 3 kg	Wash Rinses Short spin	SPIN REDUC-TION RINSE HOLD EXTRA RINSE
Eco 8) 60° - 40°	White and fast coloured cotton with normal soil. max. load 8 kg	Wash Rinses Long spin	SPIN REDUC-TION RINSE HOLD PREWASH1) STAINS2) EXTRA RINSE TIME SAVING

1) If you use liquid detergent, set a programme without PREWASH.

2) The Stain function is not available with a temperature lower than 40°C.

3) If you set the Extra Quick duration, we recommend that you decrease the quantity of the load. It is possible to load fully the appliance, however the washing results are reduced.

4) The wash and spin phase of this programme is soft to prevent the creases of the laundry. The appliance adds some rinses.

5) The default phase of the spin speed is related to cotton items. Set the spin speed. Make sure that it agrees with the laundry. To select the DRAIN programme only, set the function NO SPIN.
6) Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs delicate rinses and a short spin.
7) Set this programme to decrease the time and the consumption of energy and water. Use a special detergent for very low temperature.
8) Standard programmes for the Energy Label consumption values

According to regulation 1061/2010, the "Eco 60°C" and "Eco 40°C" are respectively the "standard 60°C cotton programme" and the "standard 40°C cotton programme". They are the most efficient programmes in terms of combined energy and water consumption for washing normally soiled cotton laundry.

STEAM PROGRAMMES

Programme1)	Type of load	Max. load
Opfrissen - RafraîchirSteam RefreshThis cycle removes odours from the laundry.	Cotton and synthetic items.	up to 1.5 Kg
i Steam does not remove animal odours.
Ontkreuk - DéfroissageSteam DewrinklerThis cycle helps to dewrinkle the laundry.	Cotton and synthetic items.	up to 1.5 Kg
i Steam can be used for dried, washed or worn once laundry. These programmes can reduce creases and odours and make your laundry more softDo not use any detergent. If necessary, remove stains by washing or using localized stain removal.Steam programmes do not perform any hygienic cycle.
Do not set the Steam programme for this type of items:items where it is not specified on the care label as being suitable for tumble-dryingall items that have plastic, metal, wooden parts or alike.

1) If you set a Steam programme with dried laundry, at the end of the cycle the laundry feels humid. It is better to expose items to the fresh air for about 10 minutes to let the humidity dry. When the programme is completed, quickly remove the laundry from the drum. After a steam cycle, items may be ironed anyway, but with less effort!

WOOLMARK CERTIFICATE

WOOLMARK APPAREL CARE gold

The wool wash of this machine has been tested and approved by The Woolmark Company for the washing of wool containing garments labeled as «hand wash» provided that the garments are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine. M1144 In UK, Eire, Hong Kong and India the Woolmark symbol is a certification trademark. ©The Woolmark Company Pty Ltd.

CONSUMPTION VALUES

The data of this table are approximate. Different causes can change the data: the quantity and type of laundry, the water and ambient temperature.

Pro-grammes	Load (kg)	Energy consumption (kWh)	Water consumption (litre)	Approximate programme duration (minutes)	Remaining moisture (%)1)L 88489 FL2	Remaining moisture (%)1)L 88689 FL2
Cottons 60 °C	8	1.5	66	179	44	43
Cottons 40 °C	8	0.9	66	175	44	43
Synthetics 40 °C	4	0.6	48	110	35	35
Delicates 40 °C	4	0.7	58	91	35	35
Wool/Hand wash 30 °C	2	0.35	57	56	30	30
Standard cotton programmes
Standard 60 °C cotton	8	0.83	00	220	44	43
Standard 60 °C cotton	4	0.54	00	184	44	43
Standard 40 °C cotton	4	0.43	00	179	44	43

1) At the end of spin phase.

Off Mode (W)	Left On Mode (W)
0.05	0.05

BEFORE FIRST USE

1. To activate the drain system, put 2 litre of water in the main wash compartment of the detergent dispenser.
2. Put a small quantity of detergent in the main wash compartment of the

detergent dispenser. Set and start a programme for cotton at the highest temperature without laundry. This removes all possible dirt from the drum and the tub.

USING THE APPLIANCE

1. Open the water tap.

2. Connect the mains plug to the mains socket.

ACTIVATING THE APPLIANCE AND SETTING A PROGRAMME

For a correct operation of the weight sensor, activate the appliance and set the programme BEFORE you put the laundry in the drum.

1. Press button 1 to activate the appliance.
2. Turn programme knob 2 to the necessary programme. The programme indicator comes on.
3. The indicator of button 4 flashes with red colour.

4. The display shows the default temperature and spin and the empty indicator bars of the available functions.

5. If it is necessary, press button 10 and button 9 to change the water temperature and the spin speed.

6. If necessary, press the related buttons to add some functions or to set a delayed start. The display shows the symbol of the set function and the digit (I) shows the delayed time.

LOADING THE LAUNDRY

1. Open the appliance door.
2. The display (J) shows the maximum load for the programme (MAX) and the weight of the laundry (KG).
3. Put the laundry in the drum, one item at time. Shake the items before you put them in the drum.
4. On the display the weight of the laundry updates by steps of kg 0.5. The weight is indicative and changes with the type of the laundry.

If you put in the drum more laundry than the maximum load, the symbols MAX and the value 0.0 start to flash.

You can wash your laundry but the water and energy consumption increase.

To have the best consumption and washing performance remove some items until the symbols stop to flash.

The overload indication is available only for programmes with a maximum load lower than the appliance maximum load.

1. Close the door. The value 0.0 near the symbol % on the display shows the quantity of the detergent to use.

This data is indicative and refers to the detergent quantity for a maximum load that the manufacturer recommends.

Medical warning illustration showing a warning symbol with an exclamation mark and a cross, next to a medical device.

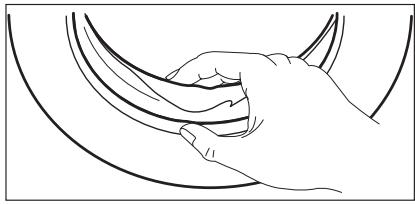

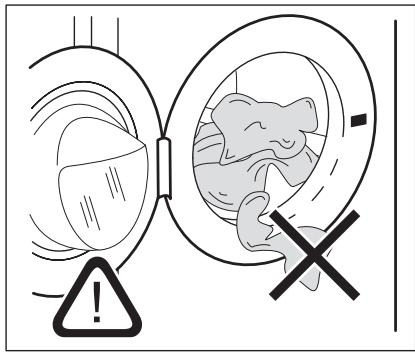

Make sure that no laundry stays between the seal and the door. There is a risk of water leakage or damage to the laundry.

FILLING THE DETERGENT AND ADDITIVES

Technical diagram of a refrigerator interior with labeled components and icons for clothing, accessories, and accessories.

	The detergent compartment for the prewash phase and the soak programme.Add the detergent for prewash and soak before the start of the programme.
	The detergent compartment for the washing phase.If you use a liquid detergent, put it immediately before you start the programme.
	Liquid additives compartment (fabric conditioner, starch).Put the product in the compartment before you start the programme.
	This is the maximum level for the quantity of liquid additives.
	The compartment for the stain remover.Put the product in the compartment and set the stain function before you start the programme.
	Flap for powder or liquid detergentTurn it (up or down) in the correct position to use powder or liquid detergent.
	Always obey the instructions that you find on the packaging of the detergent products.

Check the position of the flap

Illustration of hands using a tool to adjust or install a component inside a device (no text or symbols present)

Diagram showing a mechanical component with an inset circular view of a moving part (no text or symbols)

Line drawing of a mechanical assembly with a magnified inset showing a hand holding a tool (no text or symbols)

1. Measure out the detergent and the fabric conditioner.

2. Carefully close the detergent dispenser. Make sure that the flap does not cause a blockage when you close the drawer.

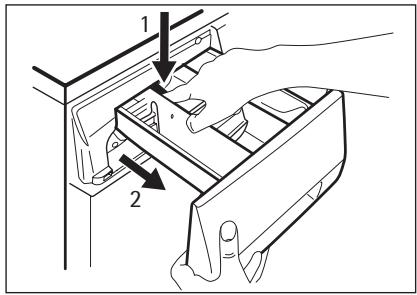

3. Pull out the detergent dispenser until it stops.

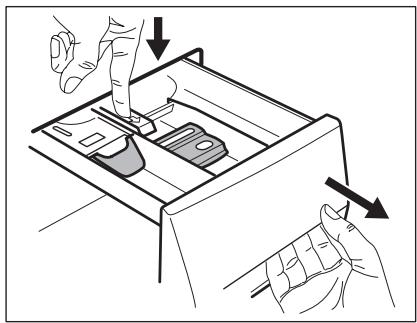

4. Press the lever down to remove the dispenser.

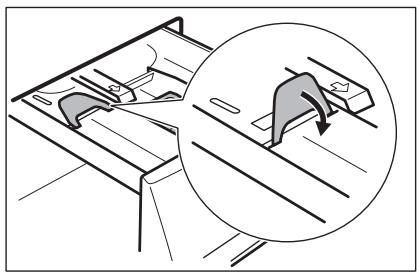

5. To use powder detergent, turn the flap up.

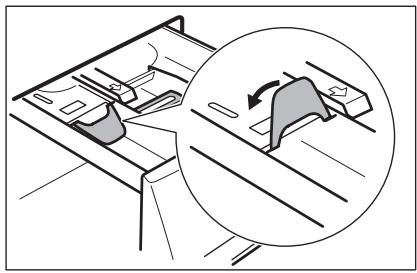

6. To use liquid detergent, turn the flap down.

With the flap in the position DOWN:

• Do not use gelatinous or thick liquid detergents.
• Do not put more liquid detergent than the limit showed in the flap.
• Do not set the prewash phase.
• Do not set the delay start function.

SETTING THE DELAY START

SET THE DELAY START

1. Press button 5 again and again until the display shows the number of minutes or hours. The related symbols comes on.

2. Press button 4, the appliance starts the countdown of the delay start.

When the countdown is completed, the programme starts automatically.

Before you press button 4 to start the appliance, you can cancel or change the set of the delay start.

You cannot set the delay start with the Steam programme.

CANCEL THE DELAY START

1. Press button 4. The related indicator flashes.

STARTING A PROGRAMME

• Press button 4 to start the programme. The related indicator flashes no more.
• On the display all symbols related to the load and to the quantity of detergent go off.

If a delayed start is set, the appliance starts the countdown.

The appliance adjust automatically the cycle time to the laundry you have put in the drum to have perfect washing results in the minimum necessary time. After approximately 15 minutes from the start of the programme, the display shows the new time value.

INTERRUPT A PROGRAMME

1. Press button 4. The indicator flashes.
2. Press button 4 again. The washing programme continues.

CANCEL A PROGRAMME

1. Press button 1 to cancel the programme and to deactivate the appliance.
2. Press button 1 again to activate the appliance. Now, you can set a new washing programme.

The appliance does not drain the water.

1. Press button 5 again and again until the display shows 0'.
2. Press button 4. The programme starts.

CHANGE A FUNCTION

You can change only some functions before they operate.

1. Press button 4 . The indicator flashes.
2. Change the function set.

OPEN THE DOOR

While a programme or the delay start operates, the appliance door is locked.

To open the appliance door:

1. Press button 4 . The door lock symbol in the display goes off.
2. Open the appliance door.
3. Close the appliance door and press button 4. The programme or the delay start continues.

If the temperature and level of the water in the drum are too high, the door lock symbol stays on and you cannot open the door. To open the door do the steps that follow:

1. Deactivate the appliance.
2. Wait for some minutes.
3. Make sure that no water is in the drum.

If you deactivate the appliance, it is necessary to set the programme again.

AT THE END OF THE PROGRAMME

- The appliance stops automatically.

• The acoustic signals operate.

• In the display comes on.
• The indicator of the Start/Pause button 4 goes off.
• The door lock symbol goes off.
• Press button 1 to deactivate the appliance. After five minutes from the end of the programme, the energy saving function automatically deactivates the appliance.

i

When you activate the appliance again, the display show the end of the last set programme. Turn the programme knob to set a new cycle.

• Remove the laundry from the appliance. Make sure that the drum is empty.
• Keep the door ajar, to prevent mildew and odours.
• Close the water tap.

The washing programme is completed, but there is water in the drum:

• The drum turns regularly to prevent the creases in the laundry.
• The door stays locked.
• You must drain the water to open the door.

To drain the water:

1. If necessary, decrease the spin speed.
2. Press the Start/Pause button 4. The appliance drain the water and spin.
3. When the programme is completed and the door lock symbol goes off, you can open the door
4. Deactivate the appliance.

i

The appliance drain and spin automatically after approximately 18 hours.

HELPFUL HINTS AND TIPS

THE LAUNDRY LOAD

• Divide the laundry in: white, coloured, synthetics, delicates and wool.
• Obey the washing instructions that are on the laundry care labels.
• Do not wash together white and coloured items.
• Some coloured items can discolour with the first wash. We recommend that you wash them separately for the first times.
• Button up pillowcases, close zippers, hooks and poppers. Tie up belts.
• Empty the pockets and unfold the items.
• Turn inside out multilayered fabrics, wool and items with painted illustrations.
• Remove hard stains.
• Wash with a special detergent heavy soil stains.
• Be careful with the curtains. Remove the hooks or put the curtains in a washing bag or pillowcase.
• Do not wash in the appliance :
• Laundry without hems or with cuts
• Underwired bras.
• Use a washing bag to wash small items.
• A very small load can cause balance problems with the spin phase. If this occurs, adjust manually the items in the tub and start the spin phase again.

STUBBORN STAINS

For some stains, water and detergent is not sufficient.

We recommend that you remove these stains before you put the items in the appliance.

Special stain removers are available. Use the special stain remover that is applicable to the type of stain and fabric.

DETERGENTS AND ADDITIVES

• Only use detergents and additives specially made for washing machines.
• Do not mix different types of detergents.
• To help the environment, do not use more than the correct quantity of detergent.
• Obey the instructions that you find on the on packaging of these products.
• Use the correct products for the type and colour of the fabric, the programme temperature and the level of soil.
• If you use liquid detergents, do not set the prewash phase.
• If your appliance has not the detergent dispenser with the flap device, add the liquid detergents with a dosing ball.

WATER HARDNESS

If the water hardness in your area is high or moderate, we recommend that you use a water softener for washing machines. In areas where the water hardness is soft it is not necessary to use a water softener.

To know the water hardness in your area, contact your local water authority.

Obey the instructions that you find on the packaging of the products.

Equivalent scales measure the water hardness:

• German degrees (°dH).
- French degrees (°TH).
- mmol/l (millimol for each litre - international unit for the hardness of water).
- Clarke degrees.

Water hardness table

Level	Type	Water hardness
		°dH	°T.H.	mmol/l	Clarke
1	soft	0-7	0-15	0-1.5	0-9
2	medium	8-14	16-25	1.6-2.5	10-16
3	hard	15-21	26-37	2.6-3.7	17-25
4	very hard	>21	>37	>3.7	>25

CARE AND CLEANING

WARNING!

Disconnect the appliance from the mains supply before you clean it.

DESCALING

The water we use contains limescale. If it becomes necessary, use a water softener to remove limescales.

Use a special product made for washing machines. Obey the instructions that you find on the packaging of the manufacturer.

Do this separately from the laundry wash.

EXTERNAL CLEANING

Clean the appliance only with soap and warm water. Fully dry all the surfaces.

CAUTION!

Do not use alcohol, solvents or chemical products.

MAINTENANCE WASH

With the low temperature programmes it is possible that some detergent stays in

DOOR SEAL

Line drawing of a hand gripping a curved object (no text or symbols)

the drum. Make regularly a maintenance wash. To do this:

• Empty the laundry from the drum.
- Set the hottest cotton wash programme
- Use a correct quantity of powder detergent with biological properties.

After each wash, keep the door open for a while to prevent mould and to let unpleasant smells go out.

DRUM

Regularly examine the drum to prevent limescale and rust particles.

Only use special products to remove rust particles from the drum.

To do this:

• Clean the drum with special product for stainless steel.
• Start a short programme for cotton at the maximum temperature with a small quantity of detergent.

Regularly examine the seal and remove all objects from the inner part.

DETERGENT DISPENSER

To clean the dispenser:

Diagram showing hand operating a device with labeled parts and directional arrows indicating process flow

Technical line drawing of a device interior showing internal components and a top component (no text or symbols)

Line drawing of a hand using a tool to insert or install a component into a device (no text or symbols present)

1. Press the lever.

2. Pull the dispenser out.

3. Remove the top part of the liquid additive compartment.

4. Clean all the parts with water.

5. Clean the dispenser recess with a brush.

6. Put back the dispenser in the recess.

DRAIN PUMP

Regularly examine the drain pump and make sure that it is clean.

Clean the pump if:

• The appliance does not drain the water.
• The drum cannot turn.
• The appliance makes an unusual noise because of the blockage of the drain pump.
• The display shows an alarm code because of the problem with water drain.

WARNING!

1. Disconnect the mains plug from the mains socket.
2. Do not remove the filter while the appliance operates. Do not clean the drain pump if the water in the appliance is hot. The water must be cold before you clean the drain pump.

To clean the drain pump:

Diagram of a hand holding a lever with an arrow indicating motion (no text or symbols)

Line drawing of a hand holding a device with an arrow indicating direction (no text or symbols)

Diagram showing hand positioning of a device with an arrow indicating direction, alongside a magnified view of the device's interior.

Technical diagram showing a hand holding a mechanical component with two labeled directional arrows indicating rotation or movement.

Diagram of a mechanical assembly with gears and a circular component, no text or symbols present

Diagram showing a hand using a tool to adjust a circular component, with an inset diagram illustrating rotational direction.

1. Open the drain pump door.
2. Pull the flap out to remove it.
3. Put a container below the recess of the drain pump to collect the water that flows out.
4. Press the two levers and pull forward the drainage duct to let the water flow out.
5. When the container is full of water, put the drainage duct back again and empty the container. Do steps 4 and 5 again and again until no more water flows out from the drain pump.
6. Pull back the drainage duct and turn the filter to remove it.
7. Remove fluff and objects from the pump.
8. Make sure that the impeller of the pump can turn. If this does not occur, contact the service centre.

Technical diagram showing mechanical assembly with labeled parts 1 and 2, likely illustrating a valve or connector mechanism.

THE INLET HOSE FILTER AND THE VALVE FILTER

It could be necessary to clean the filters when:

• The appliance does not fill with water.

• The appliance fills with the water for a long time.

• Clean the filter under the water tap and put it back in the pump into the special guides.

• Make sure that you tighten correctly the filter to prevent leakages.
• Put the flap back and close the drain pump door.

- The indicator of button 4 flashes and the display shows the related alarm. Refer to 'Troubleshooting'.

WARNING!

Disconnect the mains plug from the mains socket.

To clean the water inlet filters:

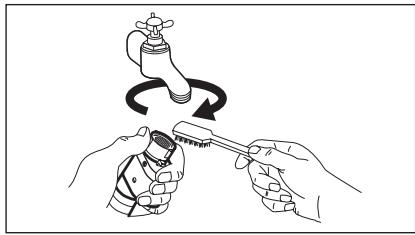

Illustration of hands using a tool to adjust or install a faucet, showing mechanical components and motion (no text or symbols)

Line drawing of a washing machine with a magnified inset showing the internal mesh structure (no text or symbols)

20° 45°

1. Close the water tap.
2. Remove the water inlet hose from the water tap.

3. Clean the filter in the inlet hose with a stiff brush.

4. Remove the inlet hose behind the appliance.

5. Clean the filter in the valve with a stiff brush or a towel.

6. Install again the inlet hose. Make sure that the couplings are tight to prevent leakages.

7. Open the water tap.

EMERGENCY DRAIN

Because of a malfunction, the appliance cannot drain the water.

If this occurs, do steps (1) through (6) of 'To clean the drain pump'. If necessary, clean the pump.

Put the drainage duct back and close the drain pump flap.

When you drain the water with the emergency drain procedure, you must activate again the drain system:

1. Put 2 litres of water in the main wash compartment of the detergent dispenser.
2. Start the programme to drain the water.

FROST PRECAUTIONS

If the appliance is installed in an area where the temperature can be less than 0°C, remove the remaining water from the inlet hose and the drain pump.

1. Disconnect the mains plug from the mains socket.
2. Close the water tap.
3. Remove the water inlet hose
4. Put the two ends of the inlet hose in a container and let the water flow out of the hose.
5. Empty the drain pump. Refer to the emergency drain procedure
6. When the drain pump is empty, install the inlet hose again.

WARNING!

Make sure that the temperature is more than 0 °C before you use the appliance again.

The manufacturer is not responsible for damages caused by low temperatures.

TROUBLESHOOTING

The start of the appliance does not occur or it stops during operation.

First try to find a solution to the problem (refer to the table). If not, contact the service centre.

With some problems, the acoustic signals operate and the display shows an alarm code:

- E10 - The appliance does not fill with water.

• E20 - The appliance does not drain the water.
• E40 - The appliance door is open or not closed correctly.
• EFO - The anti-flood device is on.

WARNING!

Deactivate the appliance before you do the checks.

After the check, activate the appliance. The programme continues from the point of interruption. If the problem occurs again, contact the service centre. If the display shows other alarm codes, contact the service centre.

Problem	Possible cause	Possible solution
The appliance does not fill with water.	The water tap is closed.	Open the water tap.
	The water inlet hose is damaged.	Make sure that the water inlet hose has no damages.
	The filters in the water inlet hose is blocked.	Clean the filters. Refer to 'Care and cleaning'.
	The water tap is blocked or is furred with lime-scale.	Clean the water tap.
	The connection of the water inlet hose is not correct.	Make sure that the connection is correct.
	The water pressure is too low.	Contact your local water authority.
The appliance does not drain the water.	The water drain hose is damaged.	Make sure that the water drain hose has no damages.
	The filter of the drain pump is blocked.	Clean the filter of the drain pump. Refer to 'Care and cleaning'.
	The connection of the water drain hose is not correct.	Make sure that the connection is correct.
	A washing programme without the drain phase is set.	Set the drain programme.
	The function Rinse & Hold is on.	Set the drain programme.
The appliance door is open or not closed correctly.		Close the door correctly.
The anti-flood device is on.		Disconnect the appliance.Close the water tap.Contact the service centre.
The spin phase does not operate.	The spin phase is off.	Set the spin programme.
	The filter of the drain pump is blocked.	Clean the filter of the drain pump. Refer to 'Care and cleaning'.
	Balance problems with the laundry load.	Adjust manually the items in the tub and start the spin phase again.
The programme does not start.	The mains plug is not connected in the mains socket.	Put in the mains plug.
	Blow out fuse in the household fuse box.	Replace the fuse.
	You did not press button 4 .	Press button 4 .
	The delay start is set.	To start immediately the programme, cancel the delay start.
	The Child Lock function is activated.	Deactivate the Child Lock function.
There is water on the floor.	Leakages from the couplings of the water hoses.	Make sure that the couplings are tight.
	Leakages from the drain pump.	Make sure that the drain pump filter is tight.
	The water drain hose is damaged.	Make sure that the water inlet hose has no damages.
You cannot open the appliance door.	The washing programme is in operation.	Let the washing programme end.
	There is water in the drum.	Set the drain or the spin programme.

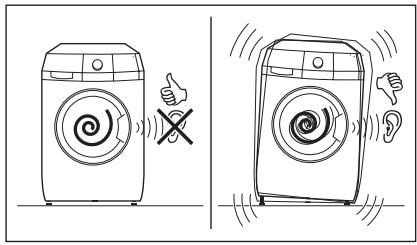

The appliance makes an unusual noise.	Incorrect level of the appliance.	Adjust the level of the appliance. Refer to 'Installation'.
	You did not remove the packaging and/or the transit bolts.	Remove the packaging and/or the transit bolts. Refer to 'Installation'.
	The load is very small.	Add more laundry in the drum.
The appliance fills with water and drain immediately.	The end of the drain hose is too low.	Make sure that the drain hose is in the correct position.
The washing results are not satisfactory.	The detergent you used was not sufficient or correct.	Increase the detergent quantity or use a different one.
	You did not remove the stubborn stains before you wash the laundry.	Use special products to remove the stubborn stains.
	Incorrect temperature was set.	Make sure that you set the correct temperature.
	Too much laundry load.	Decrease the laundry load.
The drum is empty and the display shows there is some weight in (J).	It is necessary to set a tare.	Press button 1 to deactivate the appliance and to activate it again.
The drum is full but the display shows 0.0 kg (J).	You loaded the laundry before to activate the appliance.	Press button 1 to deactivate the appliance. Empty the drum and obey to the necessary steps. (Refer to 'Loading the laundry')

INSTALLATION

FIXING PLATE KIT (405517114)

Available from your authorized dealer. If you install the appliance on a plinth, secure the appliance in the fixing plates.

Follow the instructions supplied with the kit.

UNPACKING

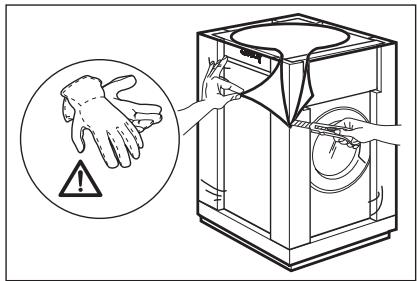

Diagram illustrating hand protection and warning symbols for a washing machine, with an icon of a hand holding a warning sign.

Diagram of a washing machine with directional arrows indicating motion or force (no text or symbols)

Line drawing of hands installing a clothesbag on a washing machine (no text or symbols)

1. Use the gloves. Remove the external film. If necessary, use a cutter.
2. Remove the cardboard top.
3. Remove the polystyrene packaging materials.
4. Remove the internal film.

Diagram illustrating washing machine operation with magnified detail showing mechanical components and parts

Line drawing of a hand pressing down on a washing machine with a circular vent, showing mechanical components and a scroll (no text or symbols)

Technical diagram showing a mechanical device with labeled parts and directional arrows indicating movement or force.

Illustration of a washing machine with a magnified inset showing hands adjusting a spring (no text or symbols present)

1. Open the door. Remove the polystyrene piece from the door seal and all the items from the drum.
2. Put one of the polystyrene packaging elements on the floor behind the appliance. Carefully put down the appliance with the rear side on it. Make sure not to damage the hoses.
3. Remove the polystyrene protection from the bottom.
4. Pull up the appliance in vertical position.
5. Remove the power supply cable and the drain hose from the hose holders.

Technical diagram showing mechanical assembly with labeled parts and magnified insets illustrating rotational directions.

1. Remove the three bolts. Use the key supplied with the appliance.
2. Pull out the plastic spacers.

Diagram illustrating the installation of a washing machine with three circular insets showing different tool positions and components.

1. Put the plastic caps in the holes. You can find these caps in the user manual bag.

WARNING!

Remove all the packaging and the transit bolts before you install the appliance.

We recommend that you keep the packaging and the transit bolts for when you move the appliance.

POSITIONING AND LEVELLING

Diagram showing washing machine installation with magnified detail and valve mechanism, including a 4x4 ratio adjustment indicator.

• Install the appliance on a flat hard floor.
- Make sure that carpets do not stop the air circulation below the appliance.
- Make sure that the appliance does not touch the wall or other units
- Loosen or tighten the feet to adjust the level. A correct adjustment of the appliance level prevents the vibration, noise and the movement of the appliance when in operation.

Diagram showing two washing machines with icons and a 'X' symbol indicating cancellation or rejection, accompanied by speech bubbles and hand gestures.

- The appliance must be level and stable.

CAUTION!

Do not put cardboard, wood or equivalent materials below the appliance feet to adjust the level.

THE INLET HOSE

Diagram illustrating washing machine operation with angle annotations and hand gesture instructions

- Connect the hose to the appliance. Turn the inlet hose only left or right. Loose the ring nut to set it in the correct position.

Diagram showing a faucet being lifted by rotating components, no text or symbols present

- Connect the water inlet hose to the cold water tap with 3/4 thread.

CAUTION!

Make sure that there are no leaks from the couplings.

Do not use an extension hose if the inlet hose is too short. Contact the service centre for the replacement of the inlet hose.

Water-stop device

Technical diagram of two mechanical components connected by a line labeled A, with no visible text or symbols.

The inlet hose has a water stop device. This device prevents water leaks in the hose because of its natural ageing. The red sector in the window «A» shows this fault. If this occur, close the water tap and contact the service centre to replace the hose.

WATER DRAINAGE

There are different procedures to connect the drain hose:

With the plastic hose guide.

Diagram showing two curved pipe fittings with a central connector, connected by an arrow indicating rotation (no text or symbols present)

Diagram illustrating bathroom sink behavior with checkmark and incorrect eye condition indicators

• On the edge of a sink.
• Make sure that the plastic guide cannot move when the appliance drains. Attach the guide to the water tap or the wall.

Line drawing of a washing machine connected to a hose, no text or symbols present

- To a stand pipe with vent-hole. Refer to the illustration. Directly into a drain pipe at a height of not less than 60 cm and not more than 100 cm. The end of the drain hose must always be ventilated, i.e. the inner diameter of the drainpipe must be larger than the external diameter of the drain hose.

Without the plastic hose guide.

Diagram showing a pipe connection to a drain with a magnified inset illustrating the connector mechanism.

Two identical line drawings of a flexible hose with a looped tube, placed on a grid background (no text or symbols)

- To a sink spigot.

Refer to the illustration. Put the drain hose in the spigot and tighten it with a clip. Make sure that the drain hose makes a loop to prevent that remaining particles go in the appliance from the sink.

- Directly to a built-in drain pipe in the room wall and tighten it with a clip.

i

You can extend the drain hose to maximum 400 cm. Contact the service centre for the other drain hose and the extension.

INHALT

41 SICHERHEITSHINWEISE
43 TECHNISCHE DATEN
44 GERÄTEBESCHREIBUNG
45 BEDIENFELD
51 PROGRAMME
55 VERBRAUCHSWERTE
56 VOR DER ERSTEN INBETRIEBNAHME
56 GEBRAUCH DES GERÄTS
56 EINSCHALTEN DES GERÄTS UND EINSTELLEN EINES PROGRAMMS
59 EINSTELLEN DER ZEITVORWAHL
59 STARTEN EINES PROGRAMMS
60 AM PROGRAMMENDE
61 PRAKTISCHE TIPPS UND HINWEISE
63 REINIGUNG UND PFLEGE
68 FEHLERSUCHE
71 MONTAGE

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das

Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

AUF UNSERER WEBSITE FINDEN SIE:

• Produkte
• Prospekte
• Gebrauchsanweisungen
• Problemlöser
• Service-Informationen

www.aeg.com

LEGENDE

⚠️ Warnung - Wichtige Sicherheitshinweise.
i Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten.

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche...

Five icon boxes representing shopping, devices, screens, gear, and retail (no text or symbols)

Besuchen Sie den Webshop unter www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden. Die Informationen finden Sie auf dem Typenschild.

Modell ____

Produkt-Nummer (PNC) ____

Seriennummer ____

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:

• Für Ihre Sicherheit und die Sicherheit Ihres Eigentums.
  • Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses an einem anderen Ort aufstellen oder es an eine andere Person weitergeben.

Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage oder Verwendung Schäden verursacht.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden. Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Vergewissern Sie sich vor dem Schließen der Gerätetür, dass sich keine Kinder oder Haustiere in der Trommel befinden.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese zu aktivieren.

EINSTELLEN DER KINDERSICHERUNG

- Bei aktivierter Kindersicherung lässt sich die Tür nicht schließen, damit Kinder oder Haustiere nicht in der Trommel eingeschlossen werden können.

Zum Aktivieren der Kindersicherung drehen Sie den Schalter im Uhrzeigersinn, bis die Einkerbung horizontal ist. Zum Deaktivieren der Kindersicherung drehen Sie den Schalter gegen den Uhrzeigersinn, bis die Einkerbung vertikal ist.

Diagram showing a hand holding a circular component with an arrow indicating rotation, connected to a car wheel (no text or symbols present)

ALLGEMEINE SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht für gewerbliche Zwecke. Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. Es besteht Explosions- und Brandgefahr.
• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelpackung, um Verätzungen an Augen, Mund oder im Hals zu vermeiden.
• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden. Harte und scharfe Gegenstände können das Gerät beschädigen.
• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann heiß sein (dies gilt nur für Frontlader).

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nie ohne die Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind.

Ein falsch eingesetzter Filter führt zu Wasserlecks.

MONTAGE

• Das Gerät ist schwer, Vorsicht beim Transport.
• Transportieren Sie das Gerät nicht ohne die Transportschrauben. Sonst könnten innere Bauteile beschädigt und Lecks oder Betriebsstörungen verursacht werden.
• Schließen Sie ein beschädigtes Gerät nicht an.
• Achten Sie darauf, sämtliche Verpackungsmaterialien und Transportschrauben zu entfernen.
• Vergewissern Sie sich, dass der Netzstecker während der Montage nicht an einer Netzsteckdose angeschlossen ist.
• Die elektrische Installation, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden und Verletzungen vermieden.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinken könnte.
• Falls Sie das Gerät auf einem Teppichboden aufstellen, sorgen Sie dafür, dass Luft zwischen dem Gerät und dem Teppich zirkulieren kann. Stellen Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät und Teppich vorhanden ist.

Wasseranschluss

• Schließen Sie das Gerät nicht mit gebrauchten Schläuchen an. Verwenden Sie nur neue Schläuche.
• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Schließen Sie das Gerät nicht an eine neue oder lange nicht mehr benutzte Wasserleitung an, sondern lassen Sie

zunächst das Wasser ein paar Minuten durch die Wasserleitung fließen und schließen Sie erst dann den Zulaufschlauch an.

- Vergewissern Sie sich bei der ersten Verwendung des Gerätes, dass die Wasserschläuche und Anschlüsse dicht sind.

Elektrischer Anschluss

• Stellen Sie sicher, dass das Gerät geerdet ist.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich an den Kundendienst.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

ENTSORGUNG DES GERÄTS

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Schneiden Sie das Netzkabel ab und entsorgen Sie es.
3. Entsorgen Sie die Türverriegelung, damit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Es besteht Erstickungsgefahr (dies gilt nur für Frontlader).

TECHNISCHE DATEN

Abmessungen	Breite / Höhe / Tiefe	600 / 850 / 605 mm
	Gesamttiefe	640 mm
Elektrischer Anschluss:	Spannung	230 V
	Gesamtleistung	2200 W
	Sicherung	10 A
	Frequenz	50 Hz
Die Schutzklasse gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt		IPX4
Wasserdruck	Min.	0,5 bar (0,05 MPa)
	Max.	8 bar (0,8 MPa)
Wasserversorgung 1)		Kaltwasser
Maximale Beladung	Koch-/Buntwäsche	8 kg
Schleuderdrehzahl	Max.	1400 U/min (L 88489 FL2)1600 U/min (L 88689 FL2)

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

GERÄTEBESCHREIBUNG

1 2 3 4 5 6 7

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Türgriff
5 Typenschild
6 Ablaufpumpe
7 Schraubfüße zum Ausrichten des Geräts

8 9 10 11 12

8 Wasserablaufschlauch

9 Wassereinlassventil

10 Netzkabel

11 Transportschrauben

12 Schraubfüße zum Ausrichten des Geräts

ZUBEHÖR

1 Schraubenschlüssel

Zum Lösen der Transportschrauben.

2 Kunststoffkappen

Zum Verschließen der Öffnungen auf der Rückseite des Geräts nach dem Entfernen der Transportschrauben.

3 Aquasafe-Zulaufschlauch

Zur Verhinderung von eventuellen Wasserlecks.

4 Kunststoff-Schlauchführung

Zum Einhängen des Ablaufschlauchs an einer Waschbeckenkante.

BEDIENFELD

1 2 3 Ontkreuk Défroissage Ochrissen Rafrikaîr Eco Super Eco 20 Min. - 3 kg Jeans Speulen Rincage Centrif. / Pompen Essorage/Vidange Auto Off Katsen Blanc/Couleurs Extra Stil Extra Silence Synthelica Synthetiques Smijevri Repassage Facile Fine Was Dificats Wol/Ziute Leine/Sole Dekbed Couette Anti-Allergie Anti-Allergies Temp.°C T/min. Vlieken Taches/ Voorvas Prolavage Extra Spoelen Rincage + Tijd Besparen Gain de temps Start/utitel Départ Différé Start/Pause Départ/Pause 10 9 8 7 6 5 4

1 Ein-/Aus-Taste (Auto Off)
2 Programmwahlschalter
3 Display
4 Start/Pause-Taste (Start/Pauze - Départ/Pause)
5 Zeitvorwahl-Taste (Startuitstel - Départ Différé)
6 Zeitsparen-Taste (Tijd Besparen - Gain de Temps)
7 Extra Spülen-Taste (Extra Spoelen / Rinçage+)
8 Flecken/Vorwäsche-Taste (Vlekken/Voorwas - Taches / Prélavage)
9 Drehzahlreduzierungstaste (T/min.)
10 Temperatur-Taste (Temp.°C)

AUTO OFF-TASTE 1

Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Wird das Gerät eingeschaltet, ist eine Tonfolge zu hören.

Die Funktion AUTO OFF schaltet das Gerät in den folgenden Fällen automatisch aus, um den Energieverbrauch zu verringern:

- Wenn Sie nicht innerhalb von 5 Minuten die Taste 4 drücken.

– Alle Einstellungen werden gelöscht.
- Drücken Sie die Taste 1, um das Gerät wieder einzuschalten.
- Stellen Sie das Waschprogramm und die gewünschten Funktionen erneut ein.
- 5 Minuten nach dem Ende des Waschprogramms. Siehe „Am Programmende“.

PROGRAMMWAHLSCHALTER

2

Drehen Sie diesen Schalter, um ein Programm einzustellen. Die entsprechende Programmanzeige leuchtet auf.

DISPLAY 3

A B C D E F G H I 8.88 MAX 8.0 KG 6.0 88 1888 M L K J

Im Display erscheint:

A		Die Temperatur des eingestellten Programms
		Kaltes Wasser
B		Die Schleuderdrehzahl des eingestellten Programms
		Symbol Kein Schleudergang1)
		Symbol Spülstopp

1) Nur verfügbar für das Programm Schleudern/Abpumpen.

C		Vorwaschgang
		Hauptwaschgang
		Spülgänge
		Schleudergang
	Symbole für die WaschgängeWenn ein Programm eingestellt ist, leuchten alle Symbole für die Phasen des Programms auf.Beim Start des Programms blinkt nur das Symbol der aktuell laufenden Phase.Nach Ende des Programms leuchtet das Symbol der letzten Phase.
D		Dieses Dampfsymbol leuchtet auf, wenn Sie ein Dampfprogramm auswählen.
E		Dieses Symbol für die Waschmittelüberdosierung leuchtet am Ende des Programms auf, wenn das Gerät eine zu große Menge Waschmittel feststellt.
F		Sie können die Tür des Geräts nicht öffnen, solange dieses Symbol erscheint.Sie können die Tür erst öffnen, wenn das Symbol erlischt.Wenn das Symbol nicht erlischt, obwohl das Programm beendet ist:Die Spülstopp-Funktion ist eingeschaltet.Es befindet sich Wasser in der Trommel.
G		Das Zeitvorwahlsymbol leuchtet auf, wenn Sie die Funktion Zeitvorwahl eingestellt haben.
H	[S4DH]	Das Symbol für die Kindersicherung erscheint, wenn diese Funktion aktiviert ist.
I		ProgrammdauerWenn das Programm beginnt, verringert sich die angezeigte Zeit in Minutenschritten.
		Die ZeitvorwahlWenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum Programmstart an.
		AlarmcodesBei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe hierzu „Fehlersuche“.
		„Err“ erscheint einige Sekunden lang im Display, wenn:– Sie versuchen, eine Funktion einzustellen, die für das gewählte Waschprogramm nicht zur Verfügung steht.– Sie versuchen, ein laufendes Waschprogramm zu ändern.
	[###]	Das Programm beendet ist.
J	Die Tür geöffnet ist - Siehe „Einfüllen der Wäsche“
	[###]	Die Höchstbeladung für das Programm Das Symbol zeigt die Höchstbeladung für das eingestellte Programm an.
	[twart]	Gewicht der WäscheDas Symbol zeigt das Gewicht der Wäsche in der Trommel an. Beim Beladen der Maschine wird das Gewicht in Schritten von 0,5 kg erhöht.
	Wenn die Tür geschlossen ist
		Symbol für das Waschmittel

%

8.8

- Waschmittelmenge in Prozent Das Symbol zeigt die empfohlene Waschmittelmenge für die Wäsche in der Trommel an. Wenn Sie die Start/Pause-Taste drücken, erlöschen diese Symbole.

Anzeigebalken

	NR201	Der leere Anzeigebalken erscheint nur, wenn die entsprechende Funktion für das Programm verfügbar ist.
	SAA40	Der Anzeigebalken füllt sich entsprechend der eingestellten Funktionen.
ITWD	Wenn Sie eine falsche Funktion wählen, erkennen Sie an der Anzeige Err, dass die Auswahl nicht möglich ist.
K	SOWED	Dieses Zeitsparsymbol leuchtet auf, wenn Sie die Programmdauer reduzieren.
	SIVID0	• Verkürzte Programmdauer
	SPTAB	• Extra Kurz
L	DRA40	Das Symbol Extra Spülen erscheint, wenn diese Funktion eingeschaltet ist.
	DROSE	Die Zahl steht für die Gesamtzahl der Spülgänge.
	DTTY0	Der Anzeigebalken ist komplett gefüllt, wenn Sie die maximale Anzahl an Spülgängen einstellen.
M	DE40	Das Fleckensymbol leuchtet beim Aktivieren der Funktion auf.
	DEPTT0	Das Symbol Vorwäsche erscheint, wenn diese Funktion aktiviert ist.
	DEUGO	Der Anzeigebalken ist nicht ganz gefüllt, wenn Sie nur eine der Funktionen einstellen.
	DAV002	Der Anzeigebalken ist vollständig gefüllt, wenn Sie beide Funktionen einstellen.

START-/PAUSE-TASTE 4

Drücken Sie die Taste 4, um ein Programm zu starten oder zu unterbrechen.

ZEITVORWAHL-TASTE 5

Drücken Sie die Taste 5, um den Start eines Programms um 30 Minuten bis 20 Stunden zu verzögern.

ZEITSPAR-TASTE 6

Drücken Sie die Taste 6, um die Programmdauer zu verkürzen.

• Drücken Sie die Taste einmal, um die Programmdauer für normal verschmutzte Wäsche zu verkürzen.
• Drücken Sie die Taste zweimal, um die Programmdauer „Extra Kurz“ für Wäschestücke mit leichter Verschmutzung einzustellen.

Bei einigen Programmen kann jeweils nur eine dieser beiden Funktionen eingestellt werden.

EXTRA SPÜLEN-TASTE 7

Drücken Sie die Taste 7, um einem Programm weitere Spülgänge hinzuzufügen. Diese Funktion empfiehlt sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien leiden.

FLECKEN-/VORWÄSCHE-TASTE 8

Drücken Sie die Taste 8, um einem Programm eine Fleckenbehandlungs- oder Vorwäsche-Phase hinzuzufügen. Drücken Sie die Taste mehrmals, um eine oder beide Optionen zu aktivieren. Im Display erscheint das entsprechende Symbol und der Anzeigebalken.

FLECKEN

- Verwenden Sie diese Funktion für Wäsche mit schwer zu entfernenden Flecken.

Bei Wahl dieser Funktion geben Sie den Fleckentferner in das Fach 📋. Mit dieser Funktion verlängert sich die Programmdauer.

Diese Funktion ist bei Temperaturen unter 40°C nicht verfügbar.

VORWÄSCHE

- Verwenden Sie diese Funktion, um vor dem Hauptwaschgang einen Vorwaschgang durchzuführen. Wir empfehlen Ihnen, diese Funktion zum Waschen von stark verschmutzter Wäsche zu verwenden.

Mit dieser Funktion verlängert sich die Programmdauer.

SCHLEUDERDREHZAHL-TASTE

9

Drücken Sie diese Taste zum:

- Verringern der maximalen Schleuderdrehzahl des Programms.

Das Display zeigt nur die Schleuderdrehzahlen an, die mit dem eingestellten Programm verfügbar sind.

• Schalten Sie den Schleudergang aus.
- Aktivieren Sie die Spülstopp-Funktion. Stellen Sie diese Funktion ein, um Knitterfalten zu vermeiden. Das Gerät

pumpt das Wasser am Ende des Programms nicht ab.

TEMPERATUR-TASTE 10

Drücken Sie die Taste 10 zum Ändern der Standardtemperatur. Wenn das Display ✱-- anzeigt, heizt das Gerät das Wasser nicht auf.

FUNKTION „AKUSTISCHE SIGNALE“

Sie hören akustische Signale, wenn ...

• Sie das Gerät einschalten.
• Sie das Gerät ausschalten.
• Sie eine Taste drücken.
  • Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.

Zum Deaktivieren/Aktivieren der akustischen Signale drücken Sie die Tasten 8 und 7 6 Sekunden lang gleichzeitig.

Bei deaktivierten akustischen Signalen ertönen sie nur noch dann, wenn Sie eine Taste drücken und wenn eine Störung vorliegt.

FUNKTION KINDERSICHERUNG

Diese Funktion verhindert, dass Kinder mit dem Bedienfeld spielen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 10 und 9 gleichzeitig so lange, bis im Display das Symbol erscheint.
• Drücken Sie zum Deaktivieren der Funktion die Tasten 10 und 9 gleichzeitig so lange, bis das Symbol im Display erlischt.

Wenn Sie die Funktion aktiveren

• Bevor Sie die Start/Pause-Taste 4 drücken, kann das Gerät nicht starten.
• Nachdem Sie die Start/Pause-Taste drücken 4, sind alle Tasten und der Programmwahlschalter deaktiviert.

FUNKTION „IMMER EXTRA SPÜLEN“

Mit dieser Funktion können Sie die Funktion „Extra Spülen“ stets beibehalten, auch wenn Sie ein neues Programm einstellen.

• Drücken Sie zum Aktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis im Display das Symbol 📋 erscheint.
• Drücken Sie zum Deaktivieren der Funktion die Tasten 6 und 5 gleichzeitig so lange, bis das Symbol 📋 im Display erlischt.

PROGRAMME

Programm Temperatur	BeladungMax. Beladung	Pro-grammbeschreibung	Funktionen
Katoen - Blanc/ CouleursBaumwolle95 °C - Kalt	Weiße und bunte Baumwolle, normal verschmutzt.Max. Beladung 8 kg	Haupt-wasch-gangSpülgän-geLangerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPVORWÄSCHE1)FLECKEN2)EXTRA SPÜLENZEITSPAREN3)
Extra Stil - Extra SilenceExtra Leise95 °C - Kalt	Weiße und bunte Baumwolle, normal verschmutzt.Max. Beladung 8 kg	Haupt-wasch-gangSpülgän-geStoppmit Was-ser in der Trommel	VORWÄSCHE1)FLECKEN2)EXTRA SPÜLENZEITSPAREN
SyntheticaPflegeleicht60 °C - Kalt	Synthetik- oder Mischgewebe, normal verschmutzt.Max. Beladung 4 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPVORWÄSCHE1)FLECKEN2)EXTRA SPÜLENZEITSPAREN
Strijkvrij - Repassage Faci-le4)Leichtbügeln60 °C - Kalt	Synthetikfasern, normal ver-schmutzt.Max. Beladung 4 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPVORWÄSCHEEXTRA SPÜLENZEITSPAREN
Fijne Was - Dé-licatsFeinwäsche40 °C - Kalt	Feinwäsche, z.B. aus Acryl, Vis-kose oder Polyester, normal verschmutzt.Max. Beladung 4 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPVORWÄSCHE1)FLECKEN2)EXTRA SPÜLENZEITSPAREN
Wole / Zijde - Laine / SoieWolle/Seide40 °C - Kalt	Waschmaschinenfeste Wolle.Handwaschbare Wolle und Feinwäsche mit dem „Handwä-sche“-Pflegesymbol.Max. Beladung 2 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPP
Dekbed - CouetteDaunen60° - 30°	Eine einzelne Decke aus Syn-thetik, Bettdecke, Bettlaken usw.Max. Beladung 3 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLREDUZIERUNG
Anti-Allergie60°	Weiße Baumwolle.Dieses Programm beseitigt Mikroorganismen durch den Waschgang mit 60 °C und ei-nem zusätzlichen Spülgang. Auf diese Weise wird die Reinigung effektiver.Geben Sie in das Fleckenfach ein spezielles Hygienemittel und wählen Sie die Option Fle-cken.Max. Beladung 8 kg	Haupt-wasch-gangSpülgän-geLangerSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPVORWÄSCHE1)FLECKEN2)ZEITSPAREN
Centrifugeren / Pompen - Esso-rage/Vidange5)Schleudern/Pumpen	Alle Gewebe.Die maximale Beladung hängt vom Wäschetyp ab.Max. Beladung 8 kg	Abpum-pen des WassersSchleu-dergang	DREHZAHLREDUZIERUNG OHNE SCHLEU-DERN
Spoelen - Rin-cage	Alle Gewebe.Max. Beladung 8 kg	Ein Spül-gang mit Pflege-mittelSchleu-dergang	DREHZAHLREDUZIERUNGSPÜLSTOPPEXTRA SPÜ-LEN6)
Programm Temperatur	BeladungMax. Beladung	Programm-beschreibung	Funktionen
Outdoor - Blou-sonsOutdoor40 °C - Kalt	Imprägnierte Kleidungsstücke, Sport- und Outdoor-Kleidung. Keinen Weichspüler verwenden!Max. Beladung 2.5 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLRE-DUZIERUNGSPÜLSTOPPEXTRA SPÜLEN
20 Min. - 3kg40° - 30°	Teile aus Baumwolle oder Syn-thetik, die leicht verschmutzt sind oder nur einmal getragen wurden.Max. Beladung 3 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLRE-DUZIERUNG
Super Eco7)Kalt	Mischfasern (Baumwolle und Synthetik).Max. Beladung 3 kg	Haupt-wasch-gangSpülgän-geKurzerSchleu-dergang	DREHZAHLRE-DUZIERUNGSPÜLSTOPPEXTRA SPÜLEN
Eco8)60° - 40°	Weiße und farbechte Baumwol-le, normal verschmutzt.Max. Beladung 8 kg	Haupt-wasch-gangSpülgän-geLangerSchleu-dergang	DREHZAHLRE-DUZIERUNGSPÜLSTOPPVORWÄSCHE1)FLECKEN2)EXTRA SPÜLENZEITSPAREN

1) Wenn Sie Flüssigwaschmittel benutzen, wählen Sie ein Programm ohne VORWÄSCHE.

2) Die Flecken-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.

3) Wenn Sie die Funktion Extra Kurz wählen, empfehlen wir Ihnen die Wäschemenge zu verringern. Das Gerät kann zwar voll beladen werden, aber es werden keine optimalen Waschergebnisse erzielt.

4) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden. Das Gerät führt zusätzliche Spülgänge aus.

5) Die Standard-Schleuderdrehzahl ist die Drehzahl für Koch-/Buntwäsche. Stellen Sie die Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.

6) Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen Schleuderdrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.

7) Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und Wasserverbrauch senken möchten. Verwenden Sie ein spezielles Waschmittel für sehr niedrige Temperaturen.

8) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte

Die Programme „Eco 60 °C“ und „Eco 40 °C“ sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

DAMPFPROGRAMME

Programm1)	Beladung	Max. Beladung
Opfrissen - RafraîchirDampf-AuffrischenDieses Programm beseitigt Gerüche.	Baumwolle und Synthetik.	bis zu 1.5 kg
i Dampf beseitigt keineTiergerüche.
Ontkreuk - DéfroissageDampf-KnitterschutzDieses Programm hilft bei derBeseitigung von Falten in derWäsche.	Baumwolle und Synthetik.	bis zu 1.5 kg
i Dampf kann für getrocknete, gewaschene oder einmal getragene Wäsche benutzt werden. Diese Programme können Falten und Gerüche reduzieren und machen Ihre Wäsche glatter.Verwenden Sie kein Waschmittel. Entfernen Sie Flecken bei Bedarf durch Waschen oder einen an der entsprechenden Stelle angewandten Fleckentferner.Dampfprogramme sind keine Hygieneprogramme.
Für folgende Kleidungsstücke dürfen Sie das Dampfprogramm nicht benutzen:Wäsche, die laut Kleidungsetikett nicht trocknergeeignet ist.Wäsche mit Besätzen aus Kunststoff, Metall, Holz o. Ä.

1) Wenn Sie mit trockener Wäsche ein Dampfprogramm wählen, wird sich die Wäsche am Ende des Programms etwas feucht anfühlen. Hängen Sie die Wäsche am besten 10 Minuten an der frischen Luft auf, um die Feuchtigkeit entweichen zu lassen. Nehmen Sie nach Ablauf des Programms die Wäsche schnell aus der Trommel. Nach einem Dampfprogramm lässt sich die Wäsche leichter bügeln!

WOOLMARK ZERTIFIKAT

WOOLMARK APPAREL CARE gold

Das Waschprogramm „Wolle“ dieser Maschine wurde von der Firma Woolmark auf das Waschen von Wolltextilien mit der Pflegekennzeichnung „Handwäsche“ getestet und zugelassen, vorausgesetzt, dass die Wäsche gemäß der Anleitung auf dem Kleidungsetikett und gemäß den Angaben des Maschinenherstellers gewaschen wird. M1144 In Großbritannien, Irland, Hongkong und Indien ist das Woolmark-Symbol ein zertifiziertes Warenzeichen. ©The Woolmark Company Pty Ltd.

VERBRAUCHSWERTE

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Programme	Bela-dung (kg)	Energie-verbrauch (kWh)	Wasser-verbrauch (Liter)	Ungefährre Pro-grammdauer (in Minuten)	Rest-feuchte (%)1)L 88489 FL2	Rest-feuchte (%)1)L 88689 FL2
Koch-/Buntwäsche 60 °C	8	1.5	66	179	44	43
Koch-/Buntwäsche 40 °C	8	0.9	66	175	44	43
Pflegeleicht 40 °C	4	0.6	48	110	35	35
Feinwäsche 40 °C	4	0.7	58	91	35	35
Wolle/Handwäsche 30 °C	2	0.35	57	56	30	30
Standardprogramme Bauwolle
Standard-programm Baumwolle 60 °C	8	0.83	00	220	44	43
Standard-programm Baumwolle 60 °C	4	0.54	00	184	44	43
Standard-programm Baumwolle 40 °C	4	0.43	00	179	44	43

1) Am Ende der Schleuderphase.

Aus-Zustand (W)	Ein-Zustand (W)
0.05	0.05

VOR DER ERSTEN INBETRIEBNAHME

1. Zum Aktivieren des Ablaufsystems füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade.
2. Geben Sie eine kleine Waschmittelmenge in das Hauptfach der Waschmittelschublade. Stellen Sie ein Koch/

Buntwäsche-Programm mit der höchsten Temperatur ein und starten Sie das Programm mit leerer Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

GEBRAUCH DES GERÄTS

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die Steckdose.

EINSCHALTEN DES GERÄTS UND EINSTELLEN EINES PROGRAMMS

Damit der Gewichtssensor korrekt funktioniert, muss das Gerät eingeschaltet und ein Programm ausgewählt werden, BEVOR Sie Wäsche in die Trommel füllen.

1. Drücken Sie die Taste 1, um das Gerät einzuschalten.
2. Drehen Sie den Programmwahlschalter 2 auf die gewünschte Position. Die Programmkontrolllampe leuchtet auf.
3. Die Kontrolllampe der Taste 4 blinkt rot.

4. Das Display zeigt die Standardtemperatur, die Standard-Schleuderdrehzahl und die leeren Anzeigebalken der verfügbaren Funktionen an.

5. Drücken Sie, falls notwendig die Tasten 10 und 9, um die Wassertemperatur und Schleuderdrehzahl zu ändern.

6. Drücken Sie, falls notwendig die entsprechenden Tasten, um einige Funktionen hinzuzufügen oder die Zeitvorwahl einzustellen. Im Display erscheint das Symbol der eingestellten Funktion und die Zahl (I) zeigt die Zeitvorwahl an.

EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Tür des Geräts.
2. Das Display (J) zeigt die maximale Beladung für das Programm (MAX) und das Gewicht der Wäsche an (KG).
3. Geben Sie jedes Wäschestück einzeln in die Trommel. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in die Trommel füllen.
4. Im Display wird das Gewicht in Schritten von 0,5 kg erhöht. Das Gewicht ist ein Richtwert und abhängig von der Art der Wäsche.

Wenn das Gewicht der Wäsche die Höchstbeladung der Trommel überschreitet, beginnen die Symbole MAX und der Wert 0.0 zu blinken.

Sie können die Wäsche waschen, jedoch bei erhöhtem Wasser- und Energieverbrauch.

Für optimale Verbrauchswerte und Waschergebnisse sollten Sie einige Wäschestücke entfernen, bis die Symbole nicht mehr blinken.

Die Anzeige für Überladung ist nur für Programme verfügbar, deren erlaubte Beladung niedriger ist als die Höchstbeladung der Maschine.

1. Schließen Sie die Tür. Die Anzeige 0.0 neben dem Symbol % im Display zeigt die empfohlene Waschmittelmenge an.

Dies ist ein Richtwert und bezieht sich auf die Waschmittelmenge für eine vom Hersteller empfohlene Höchstbeladung.

Medical warning illustration showing a warning symbol with an exclamation mark and a cross, next to a biological specimen inside a circular opening.

Achten Sie darauf, dass keine Wäschestücke zwischen der Dichtung und der Tür stecken. Dies könnte zu Wasserlecks oder Beschädigungen der Wäsche führen.

EINFÜLLEN VON WASCH- UND PFLEGEMITTELN

Technical diagram of a refrigerator interior with labeled icons for clothing, accessories, and accessories

	Waschmittelfach für die Vorwaschphase und das Einweichprogramm.Füllen Sie das Waschmittel für den Vorwaschgang und das Einweichen vor dem Start des Programms ein.
	Waschmittelfach für die Waschphase.Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des Programms eingefüllt werden.
	Fach für flüssige Pflegemittel (Weichspüler, Stärke).Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.
MAX	Das ist die maximale Menge für flüssige Pflegemittel.
	Fach für den Fleckenentferner.Füllen Sie den Fleckenentferner in das Fach ein und stellen Sie die Funktion Flecken ein, bevor Sie das Programm starten.
	Klappe für Waschpulver oder FlüssigwaschmittelDrehen Sie die Klappe nach oben oder nach unten in die korrekte Position für Waschpulver oder Flüssigwaschmittel.

Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte.

Überprüfen Sie die Position der Klappe

Illustration of two hands using a tool to adjust or install a component inside a drawer (no text or symbols present)

1. Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.
2. Drücken Sie den Hebel nach unten und ziehen Sie die Schublade heraus.

Diagram showing a mechanical component with an inset circular view of a rotating component (no text or symbols)

1. Drehen Sie die Klappe nach oben, wenn Sie Waschpulver verwenden.

Line drawing of a mechanical assembly with a magnified inset showing a hand holding a tool (no text or symbols)

1. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel verwenden.

Klappe in der Position „Unten“:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
• Füllen Sie nicht mehr Flüssig-waschmittel ein als bis zur Markierungslinie auf der Klappe.
• Stellen Sie nicht den Vorwaschgang ein.

• Stellen Sie nicht die Zeitvorwahl ein.

• Messen Sie Waschmittel und Weichspüler ab.

• Schließen Sie die Waschmittelschublade vorsichtig. Achten Sie darauf, dass die Klappe beim Schließen der Waschmittelschublade nicht blockiert.

EINSTELLEN DER ZEITVORWAHL

EINSTELLEN DER ZEITVORWAHL

1. Drücken Sie die Taste 5 wiederholt, bis das Display die Zeit in Minuten und Stunden anzeigt. Die entsprechenden Symbole leuchten auf.
2. Nach dem Drücken der Taste 4 beginnt das Gerät die vorgewählte Zeit herunterzuzählen. Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

Sie können die Einstellung der Zeitvorwahl vor dem Einschalten des Geräts mit der Taste 4 jederzeit abbrechen oder ändern. Die Zeitvorwahl kann nicht zusammen mit dem Programm Dampf eingestellt werden.

STARTEN EINES PROGRAMMS

• Drücken Sie die Taste 4, um das Programm zu starten. Die zugehörige Kontrolllampe erlischt.
• Im Display erlöschen alle Symbole für die Beladung und die Waschmittelmenge.
  Wenn Sie mit der Zeitvorwahl eine Startverzögerung ausgewählt haben, beginnt das Gerät, die Zeit herunterzuzählen.

Das Gerät stellt automatisch die Programmdauer für die Menge der eingefüllten Wäsche in der Trommel ein, um perfekte Waschergebnisse in kurzer Zeit zu erzielen. Etwa 15 Minuten nach dem Start des Programms erscheint im Display die neue Zeitangabe.

UNTERBRECHEN EINES PROGRAMMS

1. Drücken Sie die Taste 4. Die Kontrolllampe blinkt.
2. Drücken Sie die Taste 4 erneut. Das Waschprogramm wird fortgesetzt.

ABBRECHEN DER ZEITVORWAHL

1. Drücken Sie die Taste 4 . Die zugehörige Kontrolllampe blinkt.
2. Drücken Sie die Taste 5 wiederholt, bis das Display 0' anzeigt.
3. Drücken Sie die Taste 4 . Das Programm startet.

ABBRECHEN EINES PROGRAMMS

1. Drücken Sie die Taste 1, um das Programm abzubrechen und das Gerät auszuschalten.
2. Drücken Sie die Taste 1 erneut, um das Gerät einzuschalten. Anschließend können Sie ein neues Waschprogramm einstellen.

Das Gerät pumpt das Wasser nicht ab.

ÄNDERN EINER FUNKTION

Einige Funktionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drücken Sie die Taste 4. Die Kontrolllampe blinkt.
2. Ändern Sie die eingestellte Funktion.

ÖFFNEN DER TÜR

Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tür verriegelt.

So öffnen Sie die Gerätetür:

1. Drücken Sie die Taste 4 . Das Türverriegelungssymbol im Display erlischt.
2. Öffnen Sie die Tür des Geräts.
3. Schließen Sie die Tür des Geräts und drücken Sie die Taste 4. Das Programm bzw. die Zeitvorwahl läuft weiter.

i

Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, leuchtet das Türverriegelungssymbol weiterhin und die Tür lässt sich nicht öffnen. Gehen Sie zum Öffnen der Tür wie folgt vor:

1. Schalten Sie das Gerät aus.
2. Warten Sie einige Minuten.
3. Vergewissern Sie sich, dass kein Wasser in der Trommel steht.

AM PROGRAMMENDE

• Das Gerät stoppt automatisch.
- Es ertönen akustische Signale.
- Im Display erscheint 0.
• Die Kontrolllampe der Start/Pause-Taste 4 erlischt.
• Das Türverriegelungssymbol erlischt.

- Drücken Sie die Taste 1, um das Gerät auszuschalten. Fünf Minuten nach Ende des Programms schaltet die Energiesparfunktion das Gerät automatisch aus.

i

Wenn Sie das Gerät wieder einschalten, sehen Sie im Display das Ende des letzten Programms. Drehen Sie den Programmwahlschalter, um ein neues Programm einzustellen.

• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.
• Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.
• Schließen Sie den Wasserhahn.

Wenn Sie das Gerät ausschalten, müssen Sie das Programm anschließend neu einstellen.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

– Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
– Die Tür bleibt verriegelt.
- Sie müssen das Wasser abpumpen, um die Tür zu öffnen.

Abpumpen des Wassers:

1. Reduzieren Sie, falls erforderlich, die Schleuderdrehzahl.
2. Drücken Sie die Start/Pause-Taste 4. Das Gerät pumpt das Wasser ab und schleudert.
3. Wenn das Programm beendet ist und das Türverriegelungssymbol erlischt, können Sie die Tür öffnen.
4. Schalten Sie das Gerät aus.

i

Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert.

PRAKTISCHE TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiße und bunte Wäsche nicht zusammen.
• Manche farbigen Textilien können beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Schließen Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücke vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschmutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.
• Nicht im Gerät waschen:
• Ungesäumte Wäschestücke und Wäschestücke mit Schnitten im Stoff
• Bügel-BHs
• Verwenden Sie einen Beutel zum Waschen von kleinen Textilien.
• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel.
• Mischen Sie nicht verschiedene Waschmittel.
• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Stellen Sie keine Vorwäsche ein, wenn Sie Flüssigwaschmittel verwenden.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel.

WASSERHÄRTE

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Halten Sie sich an die Anweisungen auf der Verpackung der Produkte.

Gleichwertige Maßeinheiten der Wasserhärte:

• Deutsche Wasserhärtegrade (dH°)
  • Französische Wasserhärtegrade (°TH).
• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärte)
• Clarke-Werte

Wasserhärtetabelle

Härte-grad	Art	Wasserhärte
		°dH	°TH	mmol/l	Clarke
1	weich	0-7	0-15	0-1.5	0-9
2	mittel	8-14	16-25	1.6-2.5	10-16
3	hart	15-21	26-37	2.6-3.7	17-25
4	sehr hart	>21	>37	>3.7	>25

REINIGUNG UND PFLEGE

WARNUNG!

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.

ENTKALKEN

Normales Leitungswasser enthält Kalk. Falls erforderlich, benutzen Sie einen Enthärter, um Kalkablagerungen zu entfernen.

Verwenden Sie ein Produkt, das speziell für Waschmaschinen hergestellt wird. Halten Sie sich an die Herstelleranweisungen auf der Verpackung.

Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

VORSICHT!

Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in

TÜRDICHTUNG

Line drawing of a hand gripping a curved object (no text or symbols)

der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der Trommel.
• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäsche ein.
• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen Reinigungseigenschaften.

Lassen Sie die Tür nach jedem Waschprogramm einige Zeit offen stehen, um einer Schimmelbildung vorzubeugen und unangenehme Gerüche entweichen zu lassen.

TROMMEL

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen.

Verwenden Sie zur Entfernung von Rost aus der Trommel nur Spezialprodukte. Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.
• Starten Sie ein kurzes Programm für Koch-/Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

Überprüfen Sie regelmäßig die Türdichtung und nehmen Sie alle Einzelteile aus dem Inneren heraus.

WASCHMITTELSCHUBLADE

So reinigen Sie die Waschmittelschublade:

Diagram showing hand operating a device with labeled parts and directional arrows indicating process flow

Technical line drawing of a device interior with a component labeled '88' (no text or symbols beyond label)

Line drawing of a hand using a tool to insert or install a component into a device (no text or symbols present)

1. Drücken Sie auf den Hebel.

2. Ziehen Sie die Waschmittelschublade heraus.

3. Entfernen Sie den oberen Teil des Pflegemittelfachs.

4. Reinigen Sie alle Teile mit Wasser.

5. Reinigen Sie das leere Einschubfach mit einer Bürste.

6. Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.

ABLAUFPUMPE

Kontrollieren Sie regelmäßig die Ablaufpumpe und sorgen Sie dafür, dass sie sauber ist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.
• Die Trommel dreht sich nicht.
- Das Gerät macht ein ungewöhnliches Geräusch, weil die Ablaufpumpe blockiert ist.
- Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.

WARNUNG!

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Entfernen Sie den Filter nicht, während das Gerät in Betrieb ist. Reinigen Sie die Ablaufpumpe nicht, wenn das Wasser im Gerät heiß ist. Das Wasser muss abgekühlt sein, bevor Sie die Ablaufpumpe reinigen.

So reinigen Sie die Ablaufpumpe:

Diagram of a hand holding a lever with an arrow indicating motion (no text or symbols)

Line drawing of a hand inserting a cable into a socket (no text or symbols)

Diagram showing hand positioning of a device with an arrow indicating direction, alongside a magnified view of the device's interior.

Technical diagram showing a hand holding a mechanical component with two labeled directional arrows indicating rotation or movement.

Diagram showing a mechanical component with labeled parts and an arrow pointing to a circular feature, including coins and clips.

Diagram showing a hand using a tool to adjust a circular component, with an inset diagram illustrating rotational direction.

1. Öffnen Sie die Ablaufpumpenklappe.
2. Ziehen Sie die Klappe zum Entfernen heraus.
3. Stellen Sie einen Behälter unter die Ablaufpumpe, um das auslaufende Wasser aufzufangen.
4. Drücken Sie die zwei Hebel und ziehen Sie den Ablaufkanal nach vorn, um das Wasser auslaufen zu lassen.
5. Wenn der Behälter mit Wasser voll ist, stecken Sie den Ablaufkanal wieder ein und leeren Sie den Behälter aus. Wiederholen Sie die Schritte 4 und 5, bis kein Wasser mehr aus der Ablaufpumpe ausläuft.
6. Bringen Sie den Ablaufkanal wieder in seine ursprüngliche Position und drehen Sie den Filter, um ihn zu entfernen.
7. Entfernen Sie Flusen und Gegenstände aus der Pumpe.
8. Vergewissern Sie sich, dass sich das Flügelrad der Pumpe drehen kann. Wenn dies nicht möglich ist, wenden Sie sich an den Kundendienst.

Technical diagram showing mechanical assembly with labeled parts 1 and 2, likely illustrating a valve or connector mechanism.

ZULAUFSCHLAUCHFILTER UND VENTILFILTER

Die Filter müssen in folgenden Fällen gereinigt werden:

• Es läuft kein Wasser in das Gerät.

• Das Wasser läuft sehr lange in das Gerät ein.

• Reinigen Sie den Filter unter fließendem Wasser und setzen Sie ihn wieder in die dafür vorgesehenen Führungen in der Pumpe ein.

• Achten Sie darauf, dass Sie den Filter richtig fest anziehen, um Wasserlecks zu vermeiden.
• Bringen Sie die Ablaufpumpenklappe wieder an und schließen Sie diese.

- Die Kontrolllampe der Taste 4 blinkt und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu „Fehler-suche“.

WARNUNG!

Ziehen Sie den Netzstecker aus der Netzsteckdose.

So reinigen Sie die Wasserzulauffilter:

Illustration of hands using a tool to adjust or install a small component, with no visible text or symbols.

Line drawing of a washing machine with a magnified inset showing the lid and handle (no text or symbols)

20° 45°

1. Schließen Sie den Wasserhahn.
2. Entfernen Sie den Wasserzulaufschlauch vom Wasserhahn.

3. Reinigen Sie den Filter im Zulaufschlauch mit einer harten Bürste.

4. Entfernen Sie den Zulaufschlauch von der Geräterückseite.

5. Reinigen Sie den Filter im Ventil mit einer harten Bürste oder einem Handtuch.

6. Bringen Sie den Zulaufschlauch wieder an. Vergewissern Sie sich, dass alle Anschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

7. Drehen Sie den Wasserhahn auf.

NOTENTLEERUNG

Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen.

In diesem Fall führen Sie die Schritte (1) bis (6) unter „So reinigen Sie die Ablaufpumpe“ durch.

Reinigen Sie bei Bedarf die Pumpe.

Bringen Sie den Ablaufkanal wieder in seine ursprüngliche Position und schließen Sie die Ablaufpumpenklappe.

Wenn Sie das Wasser über das Notentleerungsverfahren abpumpen, müssen Sie das Abpumpsystem wieder aktivieren:

1. Füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade ein.
2. Starten Sie das Programm zum Abpumpen des Wassers.

FROSTSCHUTZMASSNAHMEN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Schließen Sie den Wasserhahn.
3. Entfernen Sie den Wasserzulaufschlauch.
4. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.
5. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.
6. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

WARNUNG!

Vergewissern Sie sich vor einer erneuten Benutzung des Geräts, dass die Temperatur mehr als 0 °C beträgt.

Der Hersteller ist nicht verantwortlich für Schäden, die durch niedrige Temperaturen entstanden sind.

FEHLERSUCHE

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zunächst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein Signalton und das Display zeigt einen Alarmcode an:

• E10 - Es läuft kein Wasser in das Gerät.
- E20 - Das Gerät pumpt das Wasser nicht ab.

• E40 - Die Gerätetür steht offen oder ist nicht richtig geschlossen.
• EFO - Die Aquasafe-Einrichtung ist ausgelöst.

WARNUNG!

Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem	Mögliche Ursache	Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist geschlossen.	Drehen Sie den Wasserhahn auf.
	Der Wasserzulaufschlauch ist beschädigt.	Vergewissern Sie sich, dass der Wasserzulaufschlauch nicht beschädigt ist.
	Die Filter im Wasserzulaufschlauch sind zugesetzt.	Reinigen Sie die Filter. Siehe unter „Reinigung und Pflege“.
	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.	Reinigen Sie den Wasserhahn.
	Der Wasserzulaufschlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen.
Das Gerät pumpt das Wasser nicht ab.	Der Wasserablaufschlauch ist beschädigt.	Vergewissern Sie sich, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
	Der Filter der Ablaufpumpe ist zugesetzt.	Reinigen Sie den Filter der Ablaufpumpe. Siehe unter „Reinigung und Pflege“.
	Der Wasserablaufschlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchverbindung in Ordnung ist.
	Ein Waschprogramm ohne Abpumpphase ist eingestellt.	Stellen Sie das Abpumpprogramm ein.
	Die Funktion Spülstopp ist aktiviert.	Stellen Sie das Abpumpprogramm ein.
Die Gerätetür steht offen oder ist nicht richtig geschlossen.		Schließen Sie die Tür richtig.
Die Aquasafe-Einrichtung ist aktiv.		• Schalten Sie das Gerät aus.• Schließen Sie den Wasserhahn.• Wenden Sie sich hierzu an den Kundendienst.
Das Gerät schleudert nicht.	Die Schleuderphase ist ausgeschaltet.	Stellen Sie das Schleuderprogramm ein.
	Der Filter der Ablaufpumpe ist zugesetzt.	Reinigen Sie den Filter der Ablaufpumpe. Siehe unter „Reinigung und Pflege“.
	Unwuchtprobleme durch die Beladung.	Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut.
Das Programm startet nicht.	Der Netzstecker steckt nicht richtig in der Steck-dose.	Stecken Sie den Netzstecker in die Steckdose.
	Die Sicherung im Haussicherungskasten ist durchgebrannt.	Setzen Sie eine neue Sicherung ein.
	Sie haben nicht die Taste 4 gedrückt.	Drücken Sie die Taste 4 .
	Die Zeitvorwahl ist eingestellt.	Um das Programm sofort zu starten, brechen Sie die Zeitvorwahl ab.
	Die Kindersicherung ist aktiviert.	Deaktivieren Sie die Kindersicherung.
Es befindet sich Wasser auf dem Boden.	An den Schlauchanschlüssen tritt Wasser aus.	Vergewissern Sie sich, dass die Schlauchanschlüsse fest ange-schlossen sind.
	An der Ablaufpumpe tritt Wasser aus.	Vergewissern Sie sich, dass die Ablaufpumpe fest angeschlossen ist.
	Der Wasserablauf-schlauch ist beschädigt.	Vergewissern Sie sich, dass der Wasserzulaufschlauch nicht be-schädigt ist.
Die Tür des Geräts lässt sich nicht öffnen.	Ein Waschprogramm läuft.	Warten Sie das Ende des Wasch-programms ab.
	Es befindet sich Wasser in der Trommel.	Stellen Sie das Abpump- oder Schleuderprogramm ein.
Das Gerät verursacht ein ungewöhnliches Geräusch.	Das Gerät ist nicht ausgerichtet.	Richten Sie das Gerät waagrecht aus. Siehe hierzu „Montage“.
	Sie haben die Verpackungsmaterialien und/oder die Transportschrauben nicht entfernt.	Entfernen Sie die Verpackungsmaterialien und/oder die Transportschrauben. Siehe hierzu „Montage“.
	Es ist sehr wenig Wäsche in der Trommel.	Füllen Sie mehr Wäsche ein.
Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.	Das Ende des Ablaufschlauchs liegt zu tief.	Vergewissern Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befindet.
Die Waschergebnisse sind nicht zufriedenstellend.	Sie haben zu wenig oder ein falsches Waschmittel verwendet.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.
	Sie haben hartnäckige Flecken nicht vor dem Waschgang entfernt.	Verwenden Sie zur Entfernung hartnäckiger Flecken Spezialprodukte.
	Es wurde eine falsche Temperatur eingestellt.	Achten Sie darauf, die richtige Temperatur einzustellen.
	Es befindet sich zu viel Wäsche in der Trommel.	Verringern Sie die Beladung.
Die Trommel ist leer und im Display wird angezeigt, dass sich Wäsche darin befindet (J).	Das Leergewicht muss eingestellt werden.	Drücken Sie die Taste 1 , um das Gerät aus- und wieder einzuschalten.
Die Trommel ist voll, im Display wird jedoch 0.0 kg angezeigt (J).	Sie haben die Wäsche eingefüllt, bevor das Gerät eingeschaltet wurde.	Drücken Sie die Taste 1 , um das Gerät auszuschalten. Leeren Sie die Trommel und befolgen Sie die notwendigen Schritte. (Siehe „Einfüllen der Wäsche“.)

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kunden-dienst.

MONTAGE

1 SATZ FIXIERPLATTEN (405517114)

Sie erhalten den Bausatz bei Ihrem Vertragshändler.

Wenn Sie das Gerät auf einem Sockel aufstellen, befestigen Sie es mithilfe der Fixierplatten.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

AUSPACKEN

Diagram illustrating hand protection and safety warning in a washing machine, with labeled warning symbol and magnified view.

Diagram of a washing machine with directional arrows indicating motion or force (no text or symbols)

Line drawing of hands installing a clothesbag on a washing machine (no text or symbols)

1. Verwenden Sie Handschuhe. Entfernen Sie die äußere Folie. Benutzen Sie, falls erforderlich, ein Teppichmesser.
2. Nehmen Sie die Karton-Abdeckung ab.
3. Entfernen Sie die Styropor-Verpackungsteile.
4. Entfernen Sie die innere Folie.

Diagram illustrating washing machine operation with magnified detail showing mechanical components and parts

Line drawing of a hand pressing down on a washing machine with a circular vent, showing mechanical components and a scroll (no text or symbols)

Technical diagram showing a mechanical device with labeled parts and directional arrows indicating movement or force.

Illustration of a washing machine with a magnified inset showing hands adjusting a spring (no text or symbols present)

1. Öffnen Sie die Tür. Entfernen Sie das Styroporteil aus der Türdichtung und alle Teile aus der Trommel.
2. Legen Sie eines der Styroporverpackungsteile hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsichtig mit der Rückseite darauf ab. Achten Sie darauf, die Schläuche nicht zu beschädigen.
3. Entfernen Sie den Styroporschutz von der Geräteunterseite.
4. Ziehen Sie das Gerät nach oben, sodass es wieder aufrecht steht.
5. Entnehmen Sie das Netzkabel und den Ablaufschlauch aus den Schlauchhalterungen.

Diagram showing a washing machine with two close-up insets illustrating the internal mechanism of locking or locking.

1. Lösen Sie die drei Schrauben. Verwenden Sie dazu den mitgelieferten Schraubenschlüssel.
2. Ziehen Sie die Kunststoff-Abstandshalter heraus.

Diagram illustrating the installation of a washing machine with three circular insets showing different tool positions and assembly steps.

1. Setzen Sie die Kunststoffkappen in die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsanleitung.

WARNUNG!

Entfernen Sie vor der Montage des Geräts alle Verpackungsmaterialien und Transportschrauben.

Wir empfehlen, Verpackungsmaterial und Transportschrauben für einen späteren Transport aufzubewahren.

AUFSTELLEN UND AUSRICHTEN

Diagram showing washing machine installation with magnified detail and valve mechanism, including a 4x4 ratio adjustment indicator.

• Stellen Sie das Gerät auf einen ebenen, festen Boden.
• Stellen Sie sicher, dass die Luftzirkulation unter dem Gerät nicht durch Teppiche beeinträchtigt wird.
• Vergewissern Sie sich, dass die Maschine weder die Wand noch andere Geräte berührt.
• Schrauben Sie die Füße zum Ausrichten des Geräts weiter heraus oder hinein. Durch eine korrekte waagrechte Ausrichtung des Geräts werden Vibrationen, Geräusche und ein „Wandern“ des Geräts während des Betriebs vermieden.

Diagram showing two washing machines with icons and a 'X' symbol indicating cancellation or rejection, accompanied by speech bubbles and hand gestures.

- Das Gerät muss einen waagerechten und festen Stand haben.

VORSICHT!

Schieben Sie weder Karton noch Holz oder ähnliche Materialien unter die Stellfüße, um das Gerät auszurichten.

WASSERZULAUFSCHLAUCH

Diagram illustrating washing machine operation with angle annotations and hand gesture instructions

- Schließen Sie den Schlauch am Gerät an. Drehen Sie den Wasserzulaufschlauch nur nach links oder rechts. Lösen Sie die Ringmutter, um ihn in die gewünschte Position zu bewegen.

Diagram showing a faucet being lifted by rotating components, no text or symbols present

- Schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit einem 3/4"-Außengewinde an.

VORSICHT!

Achten Sie darauf, dass die An- schlüsse dicht sind.

Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich an den Kundendienst, um einen anderen Zulaufschlauch zu erhalten.

Aquastopp-Einrichtung

Technical diagram of two mechanical components connected by a line labeled A, with no visible text or symbols.

Der Zulaufschlauch verfügt über eine Wasserstopp-Vorrichtung. Damit werden Wasserlecks am Schlauch, die durch natürliche Alterung auftreten könnten, verhindert. Der rote Bereich im Fenster „A“ zeigt diesen Fehler an. Tritt dieser Fall ein, drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst, um den Schlauch zu erneuern.

WASSERABLAUF

Es gibt mehrere Möglichkeiten, den Ablaufschlauch anzuschließen:

Mit der Kunststoff-Schlauchführung.

Diagram showing two curved pipe fittings with a central connector, connected by an arrow indicating rotation (no text or symbols present)

Diagram illustrating bathroom sink behavior with checkmark and incorrect eye condition indicators

• Über eine Waschbeckenkante.
• Stellen Sie sicher, dass die Kunststoff-Führung beim Abpumpen nicht abrutschen kann. Befestigen Sie deswegen die Führung am Wasserhahn oder an der Wand.

Line drawing of a washing machine connected to a hose, no text or symbols present

- An ein Standrohr mit Entlüftungsöffnung. Orientieren Sie sich an der Abbildung. Direkte Einleitung in ein Ablaufrohr auf einer Höhe nicht unter 60 cm und nicht über 100 cm. Das Ende des Ablaufschlauchs muss immer belüftet sein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.

Ohne Kunststoff-Schlauchführung.

Diagram showing a pipe drain connected to a valve with a magnified inset illustrating the internal structure.

Two identical line drawings of a flexible hose with a loop, placed on a grid background (no text or symbols)

- An einen Siphon.

Orientieren Sie sich an der Abbildung. Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sie ihn mit einer Schlauchschelle. Stellen Sie sicher, dass der Schlauch einen Bogen beschreibt, damit kein Schmutz aus dem Siphon in das Gerät gelangen kann.

- Direkte Einleitung in ein Abflussrohr in der Zimmerwand. Mit einer Schlauchschelle befestigen.

i

Sie können den Ablaufschlauch auf maximal 400 cm verlängern. Fragen Sie beim Kundendienst nach einem anderen Ablaufschlauch und der Schlauchverlängerung.

Five icon boxes representing shopping, finance, gear, and recycling symbols (no text or labels)

CE
