MODE D'EMPLOI DA GL60Z - INSTALLATION GUIDE AEG-ELECTROLUX
Attention! La distance de sécurité entre lasurface de cuisson et la hotte doit être de 50cm pour les foyers electriques, et d'au moins 70 cm pour les cuisinières à gaz.
En cas d'intervention du service l'appareil doit être coupé du secteur,steroler la fiche de courant.
Il faut observer scrupuleusement les directives générales sur l'exploitation d'appareils électriques, les prescriptions du fournisseur d'élec-tricité compétent, ainsi que les indications continues dans ces instructions d'installation.
Le montage inapproprié d'une hotte aspirante peut provoquer un incendie.
En outre, il faut observer les réglementations de la police cantonale du feu.
Montage
La hotte de ventilation ne doit etre installee que si un systeme central d'évacuation d'air existe.
Les buées qui seprésentent au dessus de la zone de cuisson sont purifiées dans les filtres àGRAISSÉ et conduites dehors par une conduite d'air d'évacuation.
Attention! Le fonctionnement simultané sans risque d'appareils liés à une cheminée (p. ex. être, cusinière au gaz) et de hottes aspirantes est uniquement assureé si la pièce et/ou l'appartement est ventilé(e) par une ouverture d'amnéée d'air extérieur adaptée d'environ 500-600 cm² de manière à éviter une dépression lorsque la hotte aspirante est en marche. La dépression dans la pièce ne doit pas dépasser 4 Pa.
L'air vicié doit être evacué à l'air libre au mo-yen d'un tuyau séparé et ne doit pas être dirigé vers une cheminée.

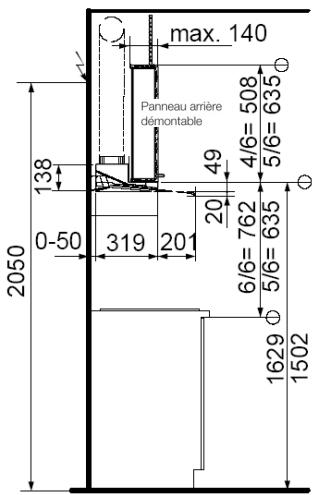

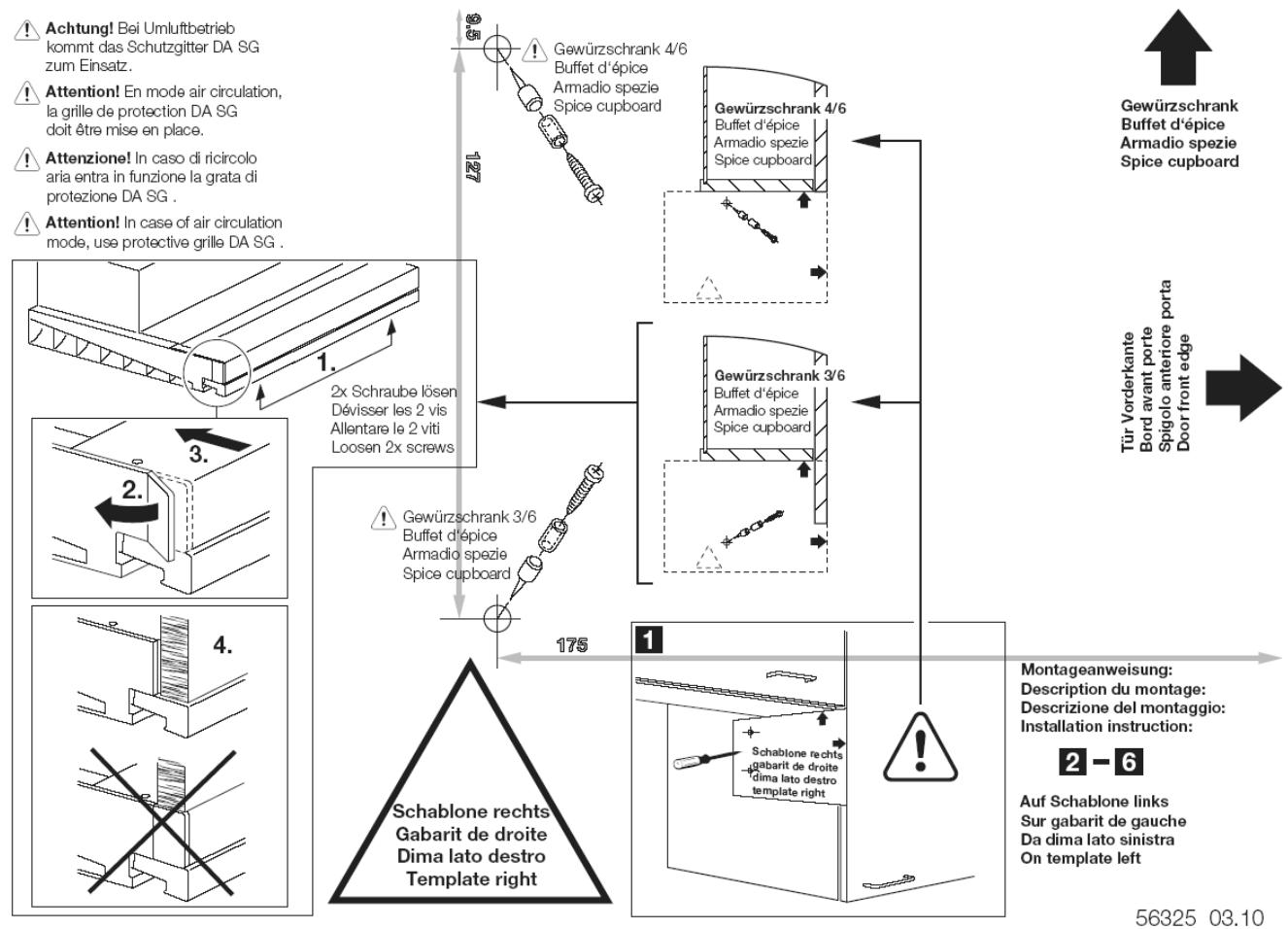

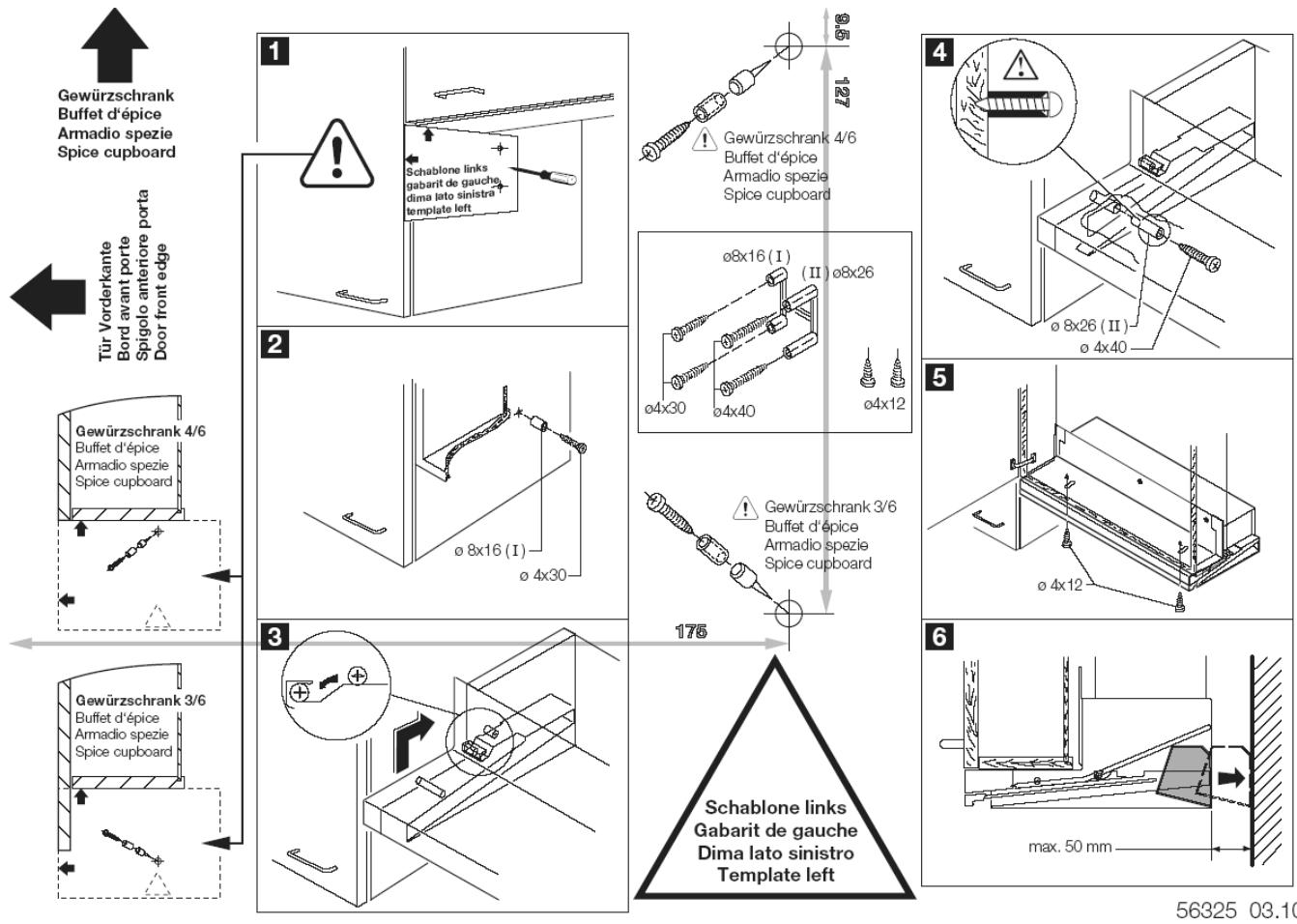

Montage avec armoire à condiments hauteur 635 mm(5/6), neu et montage avec armoire à condiments hauteur 508 mm (4/6) avec la porte 635 mm (5/6), marché de rechange.
Respectez les instructions sur les gabarits et utilisez ces derniers.
Exigences relatives à la conduite d'air d'évacuation
diametre 150 mm
tube d'air d'évacuation à paroi lisse
- pose optimale offrant la résistance à l'air la plus petite possible.
Attention! Si ces exigences ne sont pas observées, le débit d'air baissera.

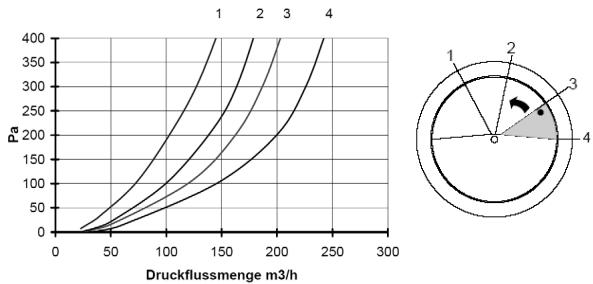

Réglage du volume d'air désiré:
- Determininer le volume d'air nécessaire sur la base des données de l'installation d'évacuation d'air.
- Le réglage se fait selon le diagramme ci-contre, en ouvrant la vanne d'étranglement.
Ouverture de la vanne d'étranglement

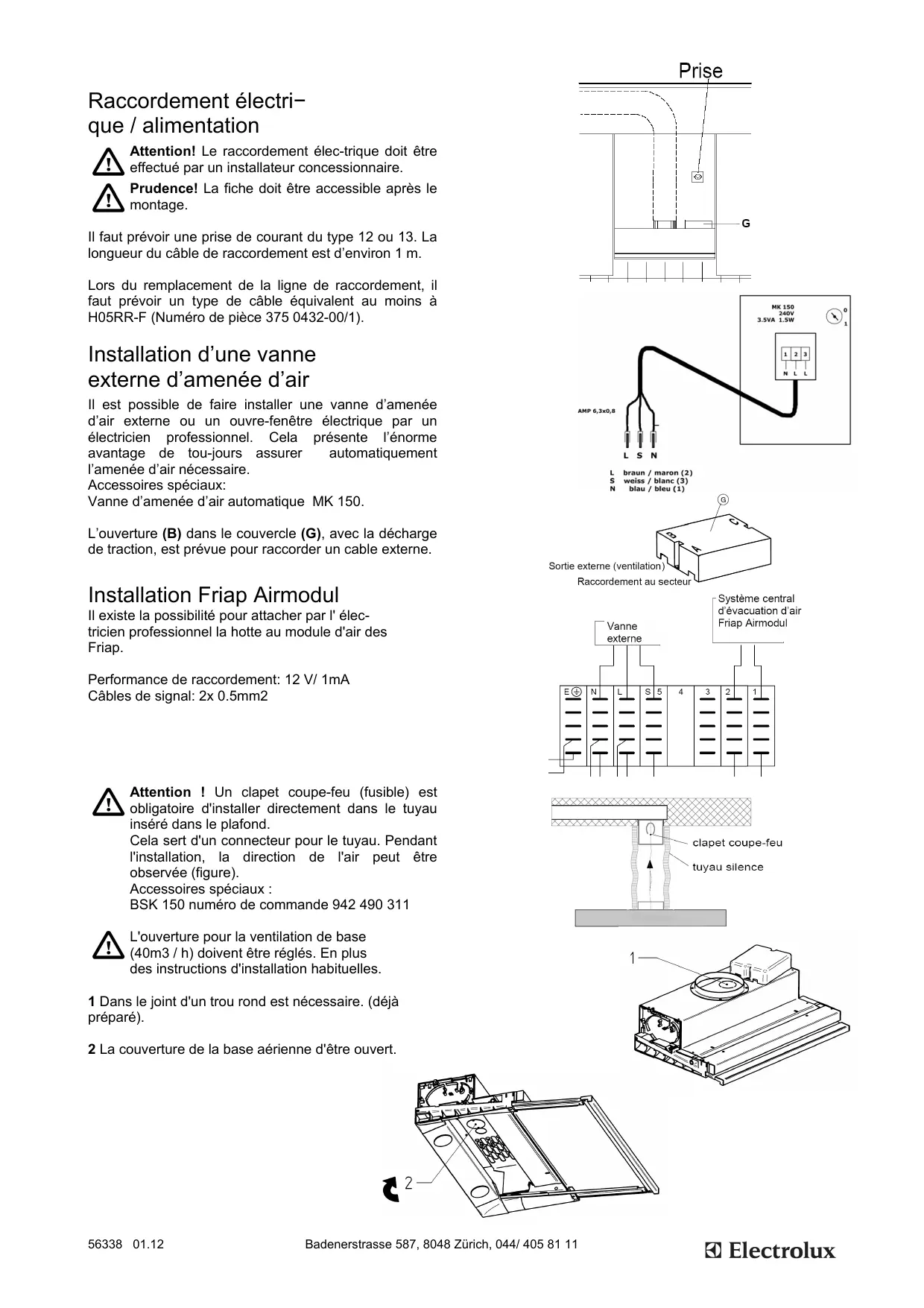

Raccordement électrique / alimentation
Attention! Le raccordement élec-trique doit être effectué par un installateur concessionnaire.
Prudence! La fiche doit être accessible après le montage.
Il faut prévoir une prise de courant du type 12 ou 13. La longueur du cable de raccordement est d'environ 1 m.
Lors du remplacement de la ligne de raccordement, il faut prévoir un type de cable équivalent au moins à H05RR-F (Nombre de piece 375 0432-00/1).
Installation d'une vanne externe d'amnée d'air
Il est possible de faire installer une vanne d'amnéé d'air externe ou un ouvre-fenêtre électrique par un électricien professionnel. Cela présente l'énorme avantage de tous-jours assurer automatiquement l'amnéé d'air nécessaire.
Accessoires spéciaux:

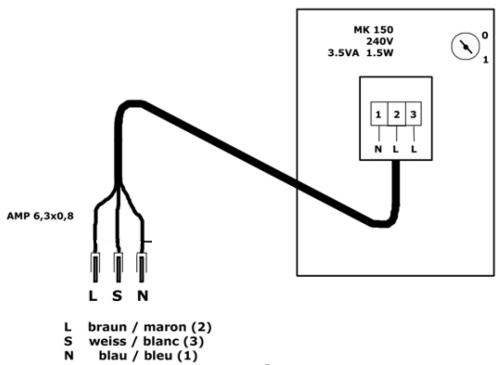

Vanne d'améenne d'air automatique MK 150.
L'ouverture (B) dans le couvercle (G), avec la décharge de traction, est prévue pour raccorder un cable externe.

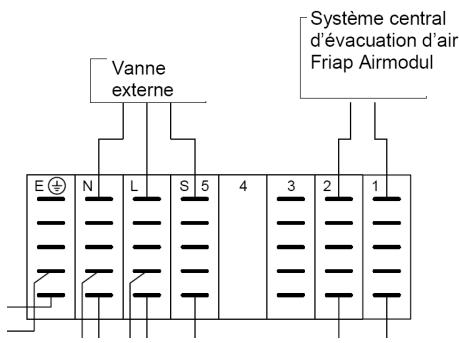

Installation Friap Airmodul
Il existe la possibilité pour attacher par l'électricien professionnel la hotte au module d'air des Friap.

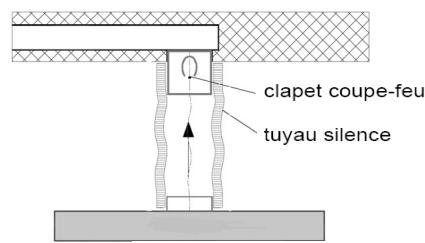

Attention ! Un clapet coupe-feu (fusible) est obligatoire d'installer directement dans le tuyau inséré dans le plafond.
Cela sert d'un connecteur pour le tuyau. Pendant l'installation, la direction de l'air peut etre observée (figure).
Accessoires spéciaux :
BSK 150 numero de commande 942 490 311
L'ouverture pour la ventilation de base (40m3 / h) doit être régles. En plus des instructions d'installation habituelles.

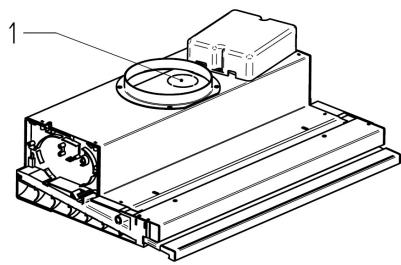

1 Dans le joint d'un trou rond est nécessaire. (déjà préparé).

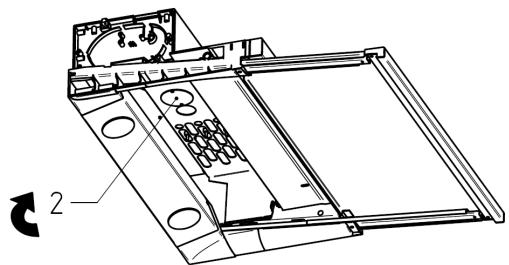

2 La couverture de la base aérienne d'être ouvert.
Prise

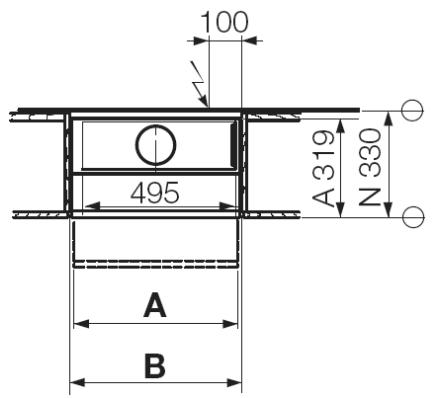

Caracteristiques techniques
| Largeur de l'appareil | A | B |
| 55 | 548 | 550 |
| 60 | 598 | 600 |
| 90 | 898 | 900 |
Prescriptions
Cet apparéil est conforme aux directives CE
73/23/CEE du 19.02.1973 (Directives sur la basse tension)
89/336/CEE du 03.05.1989 (Directives CEM y compris directives de modification 92/31/CEE)
90/683/CEE.
