Marque	AEG-ELECTROLUX
Modèle	F65401IM0P
Type de produit	Lave-vaisselle
Dimensions (L x H x P)	446 x 818-898 x 575 mm
Alimentation électrique	220-240 V, 2100 W, 10 A, 50 Hz
Pression d'eau	0,5 – 8 bar (0,05 – 0,8 MPa)
Capacité	9 couverts
Nombre de programmes	7 (AUTO, PRO, SILENT, 30MIN, ECO, 50MIN, ♀)
Fonctions spéciales	Tout en 1, ÖKO PLUS, Départ différé
Adoucisseur d'eau	Réglable manuellement et électroniquement (niveaux 1-10)
Réservoir de sel régénérant	Oui, avec voyant de remplissage

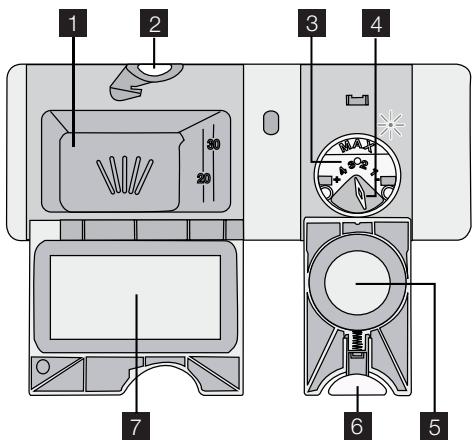

Distributeur de liquide de rinçage	Oui, dosage réglable (1-4)
Distributeur de produit de lavage	Oui
Filtres	3 pièces (A, B) démontables pour nettoyage
Bras d'aspersion	Supérieur et inférieur
Panneau de commande	Touches Marche/Arrêt, Program, Delay, Start, Option, affichage numérique
Sécurité	Soupape de sécurité anti-fuite, verrouillage porte, protection antigel
Consommation énergétique programme ECO	0,7-0,8 kWh / cycle
Consommation d'eau programme ECO	8-9 litres / cycle
Niveau sonore	Programme SILENT spécialement silencieux
Entretien	Nettoyage régulier des filtres et bras d'aspersion

FOIRE AUX QUESTIONS - F65401IM0P AEG-ELECTROLUX

Comment régler l'adoucisseur d'eau ?

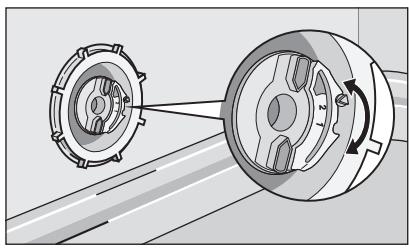

L'adoucisseur se règle manuellement (sélecteur rotatif) et électroniquement : mettez l'appareil en mode Programmation, appuyez simultanément sur Delay et Start jusqu'à ce que les voyants AUTO, PRO et SILENT clignotent, puis utilisez la touche Program pour choisir le niveau adapté à la dureté de votre eau.

Quels programmes de lavage sont disponibles ?

L'appareil propose 7 programmes : AUTO (ajustement automatique), PRO (très sale), SILENT (silencieux), 30MIN (rapide), ECO (économique), 50MIN (normal) et un programme pour vaisselle délicate (icône ♀).

Comment utiliser la fonction Tout en 1 ?

La fonction Tout en 1 est conçue pour les pastilles multifonctions. Activez-la en appuyant plusieurs fois sur la touche Option jusqu'à ce que le voyant correspondant s'allume. Cette fonction désactive le débit de sel et de liquide de rinçage.

Que faire si l'appareil ne vidange pas ?

Vérifiez que le robinet de l'évier n'est pas bouché, que le tuyau de vidange est correctement raccordé et non endommagé. Si le problème persiste, nettoyez le filtre du tuyau d'arrivée d'eau.

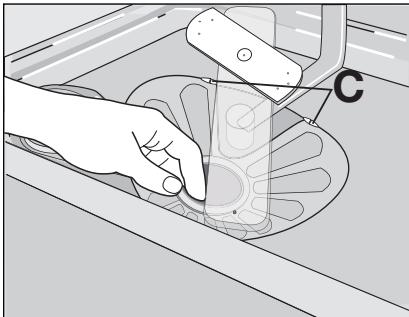

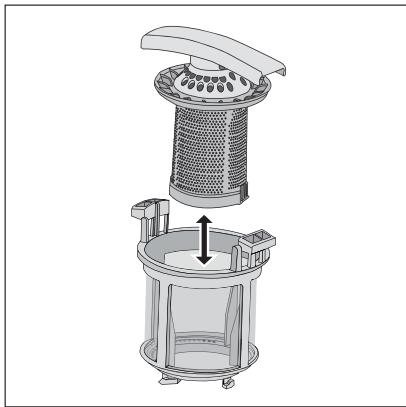

Comment nettoyer les filtres ?

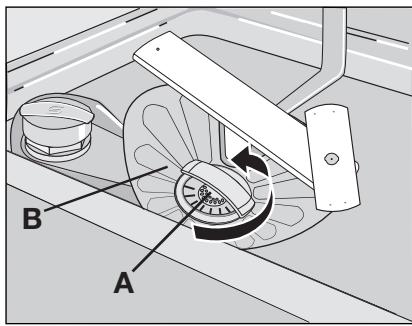

Retirez le filtre A en tournant dans le sens inverse des aiguilles d'une montre, séparez ses deux parties et nettoyez-les à l'eau. Retirez ensuite le filtre B et nettoyez-le. Remontez en ordre inverse et verrouillez le filtre A en tournant dans le sens horaire.

Pourquoi la vaisselle est-elle mouillée en fin de cycle ?

Le programme sélectionné peut ne pas inclure de phase de séchage ou celle-ci peut être trop courte. Activez la fonction ÖKO PLUS (qui réduit la température de séchage) ou laissez la porte entrouverte quelques minutes après le cycle.

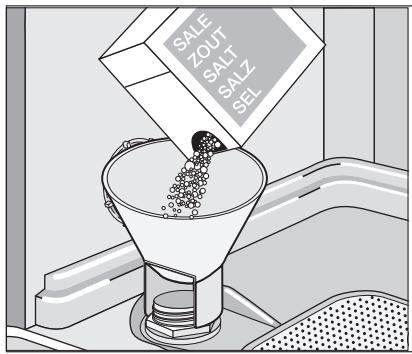

Comment remplir le réservoir de sel régénérant ?

Dévissez le bouchon du réservoir de sel (situé en bas de la cuve). Si c'est la première fois, versez 1 litre d'eau. Ajoutez du sel spécial lave-vaisselle à l'aide de l'entonnoir jusqu'à remplissage. Essuyez les résidus et revissez le bouchon.

Que signifie le voyant de porte allumé ?

Le voyant de porte (symbole ◇) s'allume lorsque la porte est ouverte ou mal fermée. Pour lancer un programme, fermez correctement la porte.

Comment annuler un programme en cours ?

Appuyez simultanément sur les touches Delay et Start jusqu'à ce que tous les voyants de programme s'allument et que l'écran affiche deux lignes horizontales. L'appareil revient en mode Programmation.

Quelle est la consommation d'énergie du programme ECO ?

Le programme ECO consomme entre 0,7 et 0,8 kWh par cycle et utilise 8 à 9 litres d'eau. Ces valeurs peuvent varier selon la pression et la température de l'eau.

MODE D'EMPLOI F65401IM0P AEG-ELECTROLUX

Programme1)	Energy (kWh)	Water (litre)
AUTO	0,7 – 1,3	8 – 14
PRO	1,1 - 1,2	10 - 11
SILENT	0,9 - 1,0	8 - 9
30MIN	0,8	7
ECO	0,7 - 0,8	8 - 9
50MIN	0,8 - 0,9	8 - 9
♀	0,6 - 0,7	9 - 10

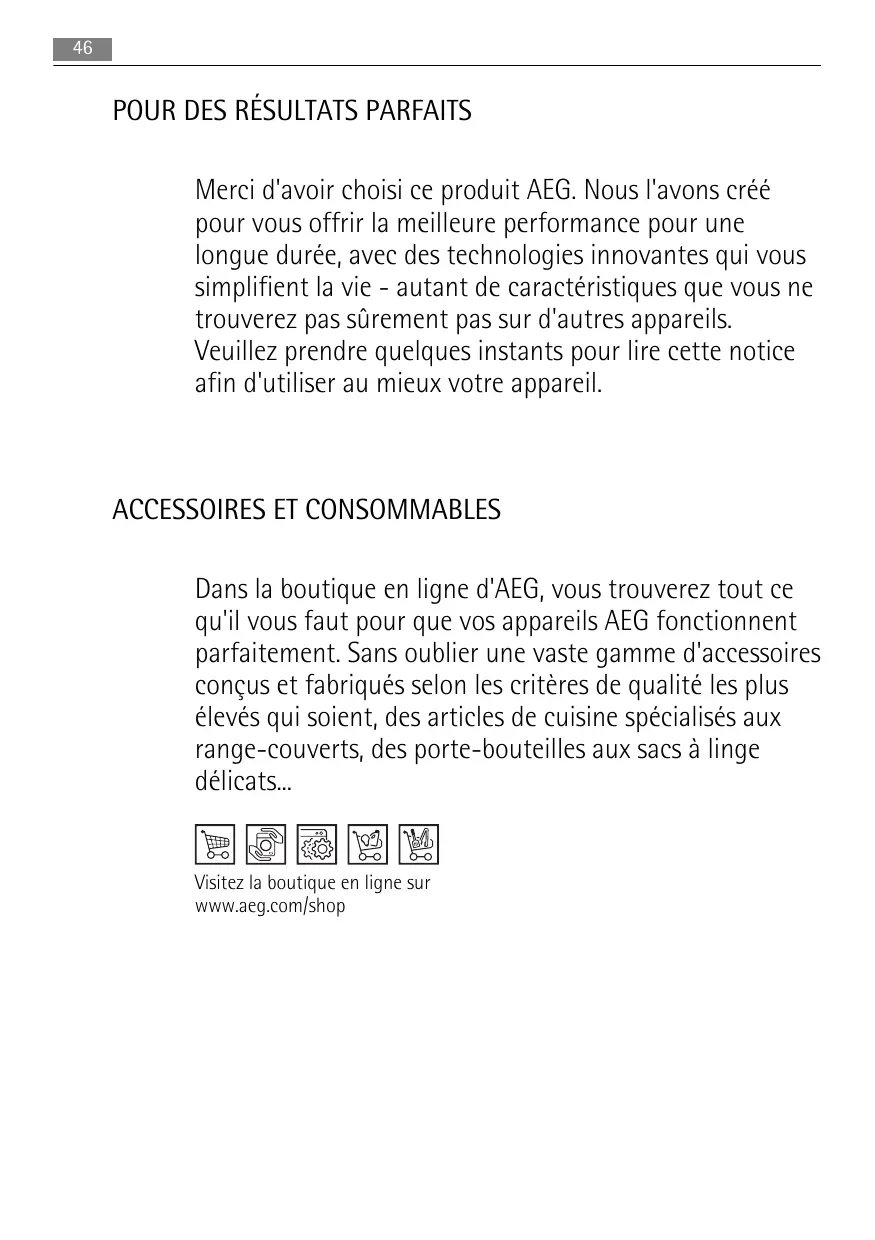

Merci d'avoir choisi ce produit AEG. Nous l'avons créé pour vous offrir la meilleure performance pour une longue durée, avec des technologies innovantes qui vous simplifient la vie - autant de caractéristiques que vous ne trouverez sûrement pas sur d'autres appareils. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

Accessoires et consommables

Dans la boutique en ligne d'AEG, vous trouvez tout ce qu'il vous faut pour que vos appareils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires conçus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des porte-bouteilles aux sacs à linge délicats...

Visitez la boutique en ligne sur www.aeg.com/shop

Sommaire

48 Consignes de sécurité 52 Description de l'appareil 53 Bandeau de commande 55 Utilisation de l'appareil 56 Réglage de l'adoucisseur d'eau 57 Utilisation du sel régénérant 58 Utilisation du produit de lavage et du liquide de rinçage 59 Fonction "Tout en 1" 59 Rangement des couverts et de la vaisselle 60 Programmes de lavage 61 Sélection et départ d'un programme de lavage 63 Entretien et nettoyage 64 En cas d'anomalie de fonctionnement 67 Caractéristiques techniques 68 En matière de protection de l'environnement

Les symboles suivants sont utilisés dans ce manuel :

Informations importantes pour votre sécurité et pour éviter d'abîmer l'appareil.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications

Consignes de sécurité

Lire attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre sécurité et la sécurité de votre appareil.
• Pour protéger l'environnement.
• Pour le bon fonctionnement de l'appareil.

Conservez cette notice d'utilisation avec l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance, ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Surveillance des enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.
• Ne laissez aucun emballage à la portée des enfants. Risque d'asphyxie ou de blessure corporelle.
• Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez jamais les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaiselle peuvent occasionnellement provoquer des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant des produits.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.
• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous évitez ainsi les blessures et les chutes sur une porte ouverte.
• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

• Cet appareil est destiné à un usage domestique normal. Ne l'utilise jamais à d'autres fins, pour éviter les dommages corporels et les dégâts matériels.
• Ce lave-vaisseau est conçu pour laver la vaisselle et les ustensiles pouvant être lavés en machine.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Risque d’explosion ou d’incendie.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).
• N'utilise que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de Sel non spécialement étudié pour être utilisé dans un lave-vaiselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en Sel juste avant de démarrer un programme de lavage. Les restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne repliez jamais le distributeur de liquide de rinçage avec d'autres produits (agent de nettoyage pour lave-vaisselle, produit de lavage liquide). Vous risqueriez d'endommager l'appareil. Assurez-vous que les bras d'aspersion tournent librement avant de lancer le programme de lavage.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme de lavage. Risque de brûlures cutanées.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme de lavage.

Entretien et nettoyage

• Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Cela créerait un risque de choc électrique et pourrait endommager l'appareil.

Installation

• Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous évitez ainsi des risques mobiliers, immobiliers et corporels.
• Pendant l'installation et avant toute intervention sur le lave-vaiselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaiselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.
• Important! Respectez les consignes données sur le gabarit fourni avec l'appareil :
• Pour installer l'appareil.
• Pour monter la porte du meuble.
• Pour raccorder les tuyaux d'arrivée d'eau et de vidange.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

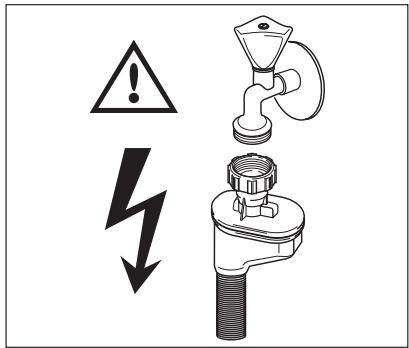

Tuyau d'arrivée d'eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas de tuyaux usagés.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau. Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil. Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.
• Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.
• Le tuyau d'arrivée est à double paroi et compte un câ . Si le tuyau d'arrivée d'eau fuit, la soupape de sécurité coupe automatiquement l'eau.
• Faites attention au moment de raccorder le tuyau d'arrivée d'eau :
• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.
• Contactez le service après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement

Tension dangereuse

Raccordement électrique

L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Utilisez toujours une prise correctement installée, protégée contre les chocs.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Risque d'incendie.
• Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.
• Attention à ne pas écraser ou endommager la prise et le cable d'alimentation situés à l'arrière de l'appareil. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Détachez, pour ce faire, la fiche de la prise secteur.

Service après-vente

• Toute intervention ou réparation sur votre appareil doit uniquement être effectuée par une personne qualifiée. Contactez votre service après-vente. Utilisez exclusivement des pièces d'origine.

Pour permettre l'appareil au rebut

• Pour éviter tout risque corporel ou matériel :
• Débranchez l'appareil.
• Coupez le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le loquet de la porte. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Risque d'asphyxie.
• Mettez l'appareil au rebut dans un centre local agréé.

Avertissement

Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs!

• En cas d'accident impliquant ces produits, contactez immédiatement un médecin.
• En cas d'ingestion du produit, contactez immédiatement un médecin.
• En cas de projection de produit de lavage dans les yeux, contactez immédiatement un médecin et rincez abondamment à l'eau.
• Conservez les produits de lavage pour lave-vaiselle dans un endroit sûr et hors de portée des enfants.
• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.
• Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

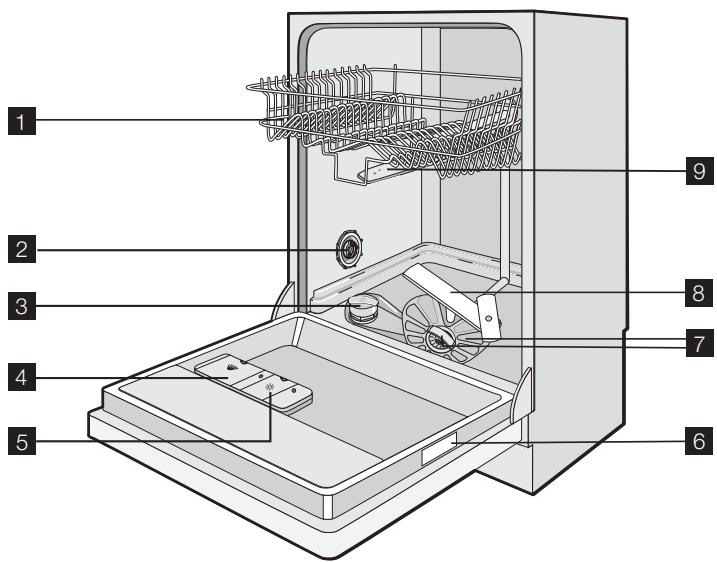

Description de l'appareil

1 Panier supérieur 2 Sélecteur de durée de l'eau 3 Réservoir de sel régénérant 4 Distributeur de produit de lavage 5 Distributeur de liquide de rinçage 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur

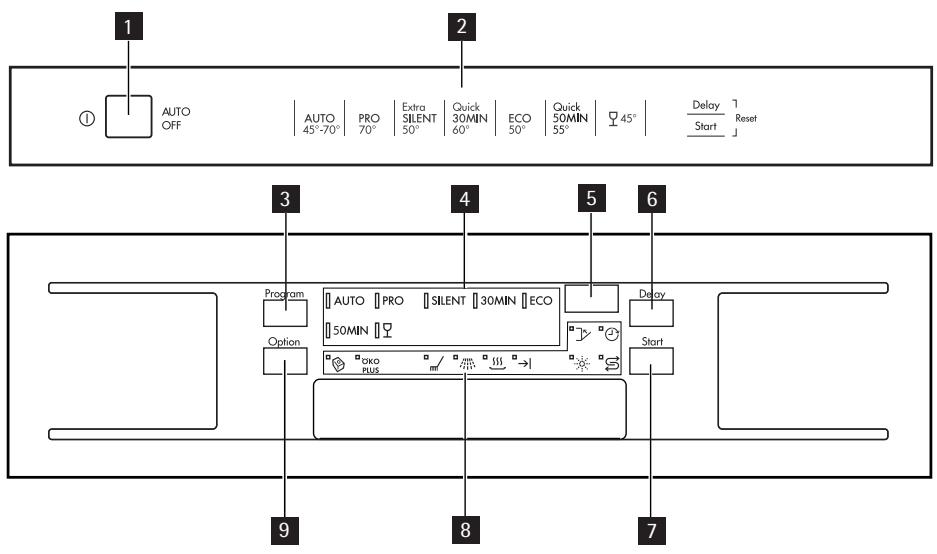

BANDEAU DE COMMANDE

1 Touche Marche/Arrêt 2 Guide des programmes 3 Touche Program 4 Voyants de programme 5 Écran 6 Touche Delay 7 Touche Start 8 Voyants 9 Touche Option

Voyants
♀	Voyant Tout en 1 Il s'allume lorsque la fonction est activée.
ÖKO PLUS	Voyant ÖKO PLUS Il s'allume lorsque la fonction est activée.
/	Symboles de déroulement du lavage Il s'allume quand la phase de lavage est en cours.
/	Voyant de déroulement du rinceage Il s'allume quand la phase de rinceage est en cours.
/	Voyant de déroulement du séchage Il s'allume quand la phase de séchage est en cours.
→|	Voyant de fin Il s'allume quand un cycle de lavage est terminé.
♀	Voyant du liquide de rinceage Il s'allume lorsque le distributeur de liquide de rinceage doit être rempli. 1)
∑	Voyant du réservoir à Sel Il s'allume lorsque le réservoir de sel régénérant doit être rempli. 1) Le voyageant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le replissage du réservoir à Sel. Cela n' affecte pas le fonctionnement de l'appareil.
◇	Voyant Delay Il s'allume lorsque la fonction de départ différé est activée.
◇	Voyant de porte Il s'allume quand la porte est ouverte ou n'a pas été fermée correctement.

Lorsque les réservoirs à sel et à liquide de rinçage sont vides, les voyants ne s'allument pas pendant qu'un programme est en cours.

Touche marche/arrêt

Appuyez sur cette touche pour activer ou désactiver l'appareil.

La fonction AUTO OFF met automatiquement l'appareil à l'arrêt 10 minutes après la fin du programme de lavage. Cela permet de diminuer la consommation d'énergie.

Guide des programmes

Permet la sélection du programme de lavage.

Appuyez sur cette touche à plusieurs reprises jusqu'à ce que le voyant du programme de lavage s'allume. Reportez-vous au chapitre « Programmes de lavage »

Indicateur

L'affichage indique :

• Le réglage électronique du niveau d'adoucisseur d'eau.
• L'activation et la désactivation du distributeur de liquide de rinçage (uniquement si la fonction « Tout en 1 » est activée)
• La durée du programme de lavage
• Le temps restant avant la fin du programme de lavage
• La fin d'un programme de lavage (affichage d'un zéro) L'heure du départ différé
• Les codes d'alarme.

Appuyez sur cette touche à plusieurs reprises pour retarder le départ du programme de la lessive de 1 à 24 heures.

Touche start

Appuyez sur cette touche pour démarrer :

• Le programme de lavage. Le décompte du départ différé.

Touche option

Appuyez sur cette touche pour régler les fonctions.

Si la fonction est activée, le voyant correspondant s'allume.

Touche Option	Tout en 1	ÖKO PLUS
Appuyez une fois.	ACTIVÉ	DÉSACTIVÉ
Appuyez deux fois.	DÉSACTIVÉ	ACTIVÉ
Appuyez trois fois.	ACTIVÉ	ACTIVÉ
Appuyez quatre fois.	DÉSACTIVÉ	DÉSACTIVÉ

Fonctions

Touten1

Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 », « 5 en 1 », etc.), utilisez la fonction « Tout en 1 ». Reportez-vous au chapitre « Fonction Tout en 1 » ÖKO PLUS

Cette fonction diminue la température pendant la phase de séchage. La consommation d'énergie diminue de 25%.

Il se peut que la vaisselle soit encore mouillée à la fin du programme lorsque vous ouvrez la porte du lave-vaisselle. Nous recommandons de laisser la porte entrouverte pour laisser sécher la vaisselle.

Mode de programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Régler et lancer un programme de lavage
• Régler et lancer un programme différé
• Régler électroniquement le niveau de l'adoucisseur d'eau
• Activer ou désactiver le distributeur de liquide de rincage (seulement si la fonction « Tout en 1 » est activée).

Mettez en marche l'appareil. L'appareil se trouve en mode Programmation lorsque :

• Tous les voyants du programme s'allument.
• Deux lignes horizontales apparaissent sur l'affichage.

Mettez en marche l'appareil. L'appareil n'est pas en mode Programmation lorsque :

• Un seul voyant de programme s'allume.
• L'affichage indique la durée d'un programme de lavage ou d'un départ différé.
• Pour revenir au mode Programmation, annulez le programme ou le départ différé. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage »

Utilisation de l'appareil

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Sinon, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaisse.
3. Remplissez le distributeur de liquide de rincege.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Remplissez le réservoir avec la quantité nécessaire de produit de lavage.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 », « 5 en 1 », etc.), utilisez la fonction « Tout en 1 » (reportez-vous au chapitre Fonction « Tout en 1 »).

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels peuvent endommager l'appareil.

Réglez le niveau de l'adoucisseur d'eau s'il ne correspond pas à la dureté de l'eau de votre région.

Contactez votre compagnie des eaux pour connaître la durée de l'eau de votre région.

Dureté eau				Réglage de la durée de l'eau
Dégrès allomands (dH°)	Dégrès français (°TH)	mmol/l	Dégrès Clarke	manuel	élec-troni-que
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Réglement d'usine 2) Ne pas utiliser de Sel à ce niveau.

L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de durée de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Mettez en fonctionnement l'appareil.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez simultanément sur les touches Delay et Start, jusqu'à ce que les voyants des programmes AUTO, PRO et SILENT commencent à clignoter.
4. Relâchez les touches Delay et Start.
5. Appuyez sur la touche Program.
6. Les voyants de programme PRO et SILENT s'éteignent.
7. Le voyant du programme AUTO continue à clignoter.
8. L'afficheur indique le réglage de l'adoucisseur d'eau (par exemple: S L = niveau 5).
9. Appuyez plusieurs fois sur la touche Program pour modifier le réglage.
10. Mettez à l'arrêt l'appareil pour confirmer.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de réapprovisionnement de sel restera éteint.

Pour remplir le réservoir de sel

1. Dévissez le bouchon du réservoir à Sel ré-générant en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le Sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Éliminez toute trace de Sel autour de l'ouverture du réservoir de sel régénérer.
5. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre pour fermer le réservoir de sel régencerant.

Il est normal que de l'eau s'écoule du réservoir lorsque vous le replissez de sel.

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilise que la quantité nécessaire de produit de lavage.

Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le réservoir de produit de lavage :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.
2. Introduisez le produit de lavage dans le réservoir 1
3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.
4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur 1
5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Utilisez des programmes de lavage longs quand vous utilisez des pastilles de détergent. En effet, elles ne se dissolvent pas entièrement pendant les programmes courts et peuvent donner de mauvais résultats.

Utilisation du liquide de rinçage

Le liquide de rinceage assure un rinçage optimal et un séchage sans taches ni striures.

Le distributeur de liquide de rinceage libère automatiquement le liquide de rinceage durant la dernière phase de rinceage.

Pour replir le distributeur de liquide de rincege, procedez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinceage.
2. Remplissez le distributeur de liquide de rinceage 3 de liquide de rinceage. Le repère 'max.' indique le niveau maximum.
3. Essuyez tout débordement de liquide de rinceau à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.
4. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum).

Tournez le sélecteur du liquide de rinçage 4 afin d'augmenter ou diminuer le dosage.

La fonction «Tout en 1 » utilise les pastilles de désengent multifonctions.

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Assurez-vous que ces pastilles convenennent à la dureté de l'eau de votre localité (reportez-vous aux instructions accompagnant l'emballage des produits).

La fonction « Tout en 1 » déactive le débit du liquide de rinçage et du sel.

La fonction « Tout en 1 » désactive les voyants du sel régénérant et du liquide de rinçage.

La durée du programme peut augmenter si vous utilisez la fonction « Tout en 1 »

Activez ou désactivez la fonction « Tout en 1 » avant de lancer un programme de lavage. Vous ne pouvez pas activer ou désactiver cette fonction quand un programme de lavage est en cours.

Veillez à activer la fonction « Tout en 1 » avant de lancer un programme de lavage.

Pour désactiver la fonction « Tout en 1 » et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparation

1. Appuyez sur la touche Option, jusqu'à ce que le voyant « Tout en 1 » s'éteigne. La fonction est désactivée.
2. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau.
4. Lancez un programme de lavage sans charger l'appareil.
5. Dès que le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
6. Réglez la quantité de liquide de rinçage.

Rangement des couverts et de la vaisselle

Reportez-vous à la brochure « Exemples de charges ProClean »

Conseils et astuces

• Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaiselle.
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.
• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant,
• de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.
• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ou se chevaucher.
• Pour éviter que les verres ne se brisent, évitez qu'ils se touchent.
• Placez les petites pièces dans le panier à couverts.
• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboitent.
• Lorsque vous placez des articles dans les paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se renverser.
• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

Programmes de LAVAGE

Programme	Niveau de salis-sure	Type de charge	Description de programmes	Fonction ÖKO PLUS
AUTO1)	Tous	Vaiselle, couverts, plats et casseroles	PrélavageLavage à 45°C ou 70°CRinçagesSéchage	Oui, avec im-pact
PRO	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage 70 °CRinçagesSéchage	Oui, avec im-pact
SILENT2)	Normalement sa-le	Vaiselle et couverts	PrélavageLavage 50 °CRinçagesSéchage	Oui, sans effet
30MIN3)	Salissures récen-tes	Vaiselle et couverts	Lavage 60 °CRinçage	Oui, sans effet
ECO4)	Normalement sa-le	Vaiselle et couverts	PrélavageLavage 50 °CRinçagesSéchage	Oui, avec im-pact
50MIN	Légèrement sale	Vaisselet et couverts	Lavage 55 °CRinçages	Oui, sans effet
	Normalement ou légèrement sale	Vaisselet délicate et verres	Lavage 45 °CRinçages Séchage	Oui, avec im-pact

1) L'appareil réagit différemment suivant le degré de salissure et la quantité d'articles insérés dans les paniers. Il règle automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme. 2) Il s'agit du programme de lavage le plus silencieux. La pompe fonctionne à très faible vitesse pour atteindre une réduction du niveau sonore. Le programme dure donc plus longtemps. 3) Ce programme vous permet de laver une charge de vaisselle extrêmement sale. Les résultats du lavage sont satisfaisants en très peu de temps. 4) Programme de test des organismes de contrôle. Ce programme vous permet d'utiliser le plus efficacement votre consommation d'eau et d'énergie pour les plats et couverts avec un niveau normal de salissure. Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Valeurs de consommation

Programme1)	Énergie (kWh)	Eau (litres)
AUTO	0,7 - 1,3	8 - 14
PRO	1,1 - 1,2	10 - 11
SILENT	0,9 - 1,0	8 - 9
30MIN	0,8	7
ECO	0,7 - 0,8	8 - 9
50MIN	0,8 - 0,9	8 - 9
♀	0,6 - 0,7	9 - 10

L'écran indique la durée du programme.

Ces valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations d'alimentation électrique et de la quantité de vaisselle.

Lancement du programme de lavage sans départ différé

1. Fermez la porte de l'appareil.
2. Mettez en fonctionnement l'appareil.
3. Contrôlez que l'appareil est en mode Programmation.
4. Sélectionnez un programme de lavage.

Le voyant correspondant s'allume. - La durée du programme clignote sur l'affichage numérique. - Le voyant de phase correspondant au programme de lavage choisi s'allume.

1. Si nécessaire, régalez la fonction ÖKO PLUS.
2. La sélection de ces fonctions ne s'effectuera qu'après avoir réglé le programme de lavage.
3. Appuyez sur la touche Start, le programme de lavage sélectionné démarre automatiquement.
4. Les voyants de phase s’éteignent, mais le voyant de la phase en cours reste allumé.

Lancement du programme de lavage avec départ différé

1. Fermez la porte de l'appareil.
2. Mettez en fonctionnement l'appareil.
3. Contrôlez que l'appareil est en mode Programmation.
4. Sélectionnez un programme et les fonctions de lavage.
5. Appuyez plusieurs fois sur la touche Delay jusqu'à ce que l'affichage indique l'heure du départ différé.

L'heure du départ différé clignote sur l'affichage. - Le symbole correspondant au Départ différé s'allume.

1. Appuyez sur la touche Start, le décompte commence automatiquement.

L'heure du départ différé ne clignote plus sur l'affichage. - Le voyant de phase correspondant au programme de lavage choisi s'éteint.

• Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Le voyant de la phase en cours s'allume.

L'ouverture de la porte de l'appareil stoppe le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Le décompte ne démarre pas

1. Appuyez sur la touche Delay à plusieurs reprises jusqu'à ce que :
2. L'affichage indique la durée du programme de lavage.
3. Les voyants de phase s'allument.
4. Appuyez sur la touche Start pour lancer le programme de lavage.

Le décompte démarre.

1. Appuyez sur la touche Delay à plusieurs reprises jusqu'à ce que :
2. L'affichage indique la durée du programme de lavage. Les voyants de phase s'allument.
3. le programme de lavage démarre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.
• Le programme de lavage s'arrête.
• Fermez la porte de l'appareil.
• Le programme de lavage reprend là où il a été interrompu.

Annulation du programme de lavage

Si le programme de lavage ou un départ différé n'a pas encore démarré, vous pouvez changer la sélection.

Pour modifier la sélection lorsque le programme a démarré, vous devez annuler le programme.

• Appuyez simultanément sur les touches Delay et Start jusqu'à ce que :
• Tous les voyants du programme s'allument.
• Deux lignes horizontales apparaissent sur l'affichage.

Avant de démarrer un nouveau programme de lavage, vérifie qu'il y a du produit de lavage dans le distributeur correspondant.

Fin du programme de lavage

Lorsque le programme de lavage est terminé, l'écran affiche zéro et le voyant de fin s'est allumé.

1. Mettez à l'arrêt l'appareil.
2. Ouvrez la porte de l'appareil.
3. Pour de meilleurs résultats de séchage, entrouvez la porte pendant quelques minutes.

Retirez les articles des paniers

• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Pour retarder et nettoyer les filtres

Avec des filtres sales, les résultats du lavage sont moins satisfaisants.

Bien que ces filtres ne nécessitent pas beaucoup d'entretien, nous vous recommandons de les vérifier à intervalles réguliers et, si besoin, de les nettoyer.

1. Pour retirer le filtre (A), tournez-le dans le sens inverse des aiguilles d'une montre et retirez-le du filtre (B).

1. Le filtre (A) est constitué de 2 pièces. Pour démonter le filtre, séparez-les.
2. Nettoyez soigneusement les filtres avec de l'eau.
3. Rassemblez les 2 pièces du filtre (A) et poussez. Vérifiez qu'elles s'emboitent correctement.
4. Retirez le filtre (B).
5. Nettoyez soigneusement le filtre (B) avec de l'eau.
6. Replacez le filtre (B) dans sa position initiale. Vérifiez qu’il est correctement emboîté dans les deux guides (C).
7. Mettez le filtre (A) en place dans le filtre (B). Bloquez le filtre (A) en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet pointu.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.

Utilisez uniquement un peu d'eau savonneuse.

N'utilisez en aucun cas des substances abrasives, des tampons récurer ou des solvants (acétone).

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Pour certaines anomalies, l'écran affiche un code d'alarme :

• ,10 - L'appareil n'est pas approvisionné en eau.
• L'appareil ne vidange pas

-30 - Le système de sécurité anti-débordement s'est déclenché.

Avertissement

Mettez à l'arrêt l'appareil avant d'effectuer les contrôles.

Anomalie de fonctionnement	Cause possible	Solution possible
L'appareil n'est pas approvi-sioned en eau.	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.	Nettoyez le robinet d'arrivée d'eau.
	La pression d'eau est trop bas-se.	Contactez votre compagnie lo-cale de distribution des eaux.
	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
	Le filtre situé dans le tuyau d'arrivée d'eau est bouché.	Nettoyez le filtre.
	Le tuyau d'arrivée d'eau n'a pas été installé correctement.	Vérifiez que le tuyau est bien raccordé.
	Le tuyau d'arrivée d'eau est en-dommagé.	Assurez-vous que le tuyau d'ar-rivée d'eau n'est pas endom-magé.
L'appareil ne vidange pas.	Le robinet de l'évier est bouché.	Nettoyez le robinet de l'évier.
	Le tuyau de vidange n'a pas été raccordé correctement.	Vérifiez que le tuyau est bien raccordé.
	Le tuyau de vidange est en-dommagé.	Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-de-bordement s'est déclenché.		Fermez le robinet d'eau et con-tactez votre service après-ven-te.
Le programme de lavage ne dé-marre pas.	La porte de l'appareil est ou-verte. Le voyant de la porte est allumé.	Fermez la porte de l'appareil.
	Youn n'avez pas appuyé sur la touche ou l'écran Start.	Appuyez sur la touche ou l'écran Start.
	La fiche du câble d'alimenta-tion n'est pas branchée à la pri-se de courant.	Branchez le câble d'alimenta-tion.
	Le fusible de la boîte à fusibles a disjoncté.	Remplacez le fusible.
	La fonction Départ différé est sélectionnée.	Annulez le départ différé.Lorsque le décompte est ter-miné, le programme de lava-ge démarre automatique-ment.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique.

Inscrivez les éléments suivants :

• Modèle (MOD.)
• Référence produit (PNC)
• Numéro de série (N° S.)

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème	Cause possible	Solution possible
La vaisselle n'est pas propre.	Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
	Vous n'avez pas placé les arti-cles dans les paniers de façon à ce que l'eau puisse accéder à toutes les surfaces.	Placez les articles correctement dans les paniers.
	Les bras d'aspersion ne pou-vaient pas tournier librement. La vaisselle est mal positionnée dans les paniers.	Vérifiez qu'une disposition in-correcte de la vaisselle ne blo-que pas les bras d'aspersion.
	Les filtres sont encrassés ou mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
	Vous avez utilisé trop peu de produit de lavage ou avez ou-blié d'approvisionner le distrib-uteur de produit de lavage.	Vérifiez que la quantité de prod-uit de lavage est suffisante.
Traces de tartre sur la vaisselle.	Le réservoir de sel régénérant est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
	Réglage incorrect du niveau de l'adoucisseur d'eau.	Ajustez l'adoucisseur d'eau au niveau correct.
	Le bouchon du réservoir de sel régénérant n'a pas été visse correctement.	Assurez-vous que le bouchon du réservoir de sel est correcte-ment fermé.
Les verres et la vaisselleprésen-tent des rayures, des taches blanches ou un film bleuâtre.	La quantité de liquide de rinça-ge est trop élevé.	Réduisez la quantité du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	La quantité de liquide de rinça-ge est trop BASSE.	Augmentez la quantité du li-quate de rinçage.
	Il se peut que le produit de la-vage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisse est mouillée.	Le programme de lavage choisi n'avait pas de phase de sécha-ge ou avait une phase de sé-chage courte.	Pour deromeurs résultats de séchage, entrouvre la portependant quelques minutes.
La vaisse est mouillée et terne.	Le distributeur de liquide de rinceage est vide.	Remplissez le distributeur de li-que de rinceage.
	La fonction « Tout en 1 » est activée ( cette fonction désacti-ve automatiquement le distribu- buteur de liquide de rinceage).	Activé le distributeur de liqui- de de rinceage.

Activation du distributeur de liquide de rinçage

1. Mettez en fonctionnement l'appareil.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez simultanément sur les touches Delay et Start et maintenez-les appuyées jusqu'à ce que les voyants des programmes Auto, PRO et SILENT commencent à clignoter.
4. Relâchez les touches Delay et Start.
5. Appuyez sur la touche Option.
6. Les voyants de programme AUTO et SILENT s’éteignent.
7. Le voyant du programme PRO continue à clignoter. L'écran numérique affiche le réglage choisi du distributeur de liquide de rinçage.

dd	Le distributeur de liquide de rincege est désactivé.
Id	Le distributeur de liquide de rincege est activé.

1. Appuyez sur la touche Option pour modifier le réglage.
2. Mettez à l'arrêt l'appareil pour confirmer.

Dimensions	Largeur Hauteur Profondeur	446 mm 818 - 898 mm 575 mm
Branchement électrique	Tension	220-240V
	Puisance totale	2100 W
	Fusible	10 A
	Fréquence	50 Hz
Pression de l'eau d'alimentation	min.	0,5 bar (0,05 MPa)
	max.	8 bar (0,8 MPa)
Arrivée d'eau1)	Eau froide ou eau chaude	max. 60 °C
Capacité	Couverts	9

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Recyclez les matériaux portant le symbole. Déposez les emballages dans les bacs de recyclage prévus à cet effet.

C E
