Type de produit	Perceuse à percussion électronique
Marque	AEG-ELECTROLUX
Modèle	SBE 635 RX
Puissance absorbée	630 W
Puissance délivrée	315 W
Tension d'alimentation	230-240 V ~
Fréquence	50/60 Hz
Vitesse à vide	0-2900 min⁻¹
Vitesse en charge max.	1500 min⁻¹
Fréquence de percussion à vide	0-43500 min⁻¹
Fréquence de percussion en charge max.	25500 min⁻¹
Capacité de perçage - Acier	13 mm
Capacité de perçage - Bois	30 mm
Capacité de perçage - Béton	15 mm
Capacité de perçage - Aluminium	13 mm
Plage de serrage du mandrin	1,5-13 mm
Broche de perçage	1/2" x 20
Poids (sans câble)	1,8 kg
Niveau de pression acoustique	100 dB(A)
Niveau d'intensité acoustique	113 dB(A)
Accélération pondérée (main/bras)	18 m/s²
Fonctions principales	Perçage normal, perçage à percussion, vissage, filetage
Entretien et nettoyage	Nettoyer régulièrement les orifices de ventilation ; démonter et nettoyer le mandrin après usage intensif en percussion ; utiliser un spray de nettoyage pour les mâchoires
Sécurité	Porter des lunettes de protection et une protection acoustique ; utiliser la poignée supplémentaire ; débrancher avant toute intervention ; ne pas enlever les copeaux en marche
Pièces détachées et réparabilité	Pièces détachées disponibles auprès des stations SAV AEG ; vue éclatée sur demande
Garantie	Conforme aux normes EN 50144, EN 55014, EN 61000 ; classe de protection II

FOIRE AUX QUESTIONS - SBE 635 RX AEG-ELECTROLUX

Quelle est la puissance de la perceuse AEG-ELECTROLUX SBE 635 RX ?

La puissance absorbée est de 630 W et la puissance délivrée est de 315 W.

Quelles sont les capacités de perçage de cette perceuse ?

Capacités : acier 13 mm, bois 30 mm, béton 15 mm, aluminium 13 mm.

La perceuse SBE 635 RX est-elle équipée d'une fonction percussion ?

Oui, elle permet le perçage à percussion avec une fréquence à vide jusqu'à 43500 min⁻¹.

Quel type de mandrin est utilisé ?

Elle est équipée d'un mandrin auto-serrant avec une plage de serrage de 1,5 à 13 mm.

Comment entretenir la perceuse ?

Nettoyez régulièrement les orifices de ventilation. Après une utilisation intensive en percussion, retirez la poussière du mandrin en le desserrant et resserrant plusieurs fois. Utilisez un spray de nettoyage pour les mâchoires.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de protection et une protection acoustique (niveau sonore jusqu'à 113 dB(A)). Utilisez la poignée supplémentaire. Débranchez l'appareil avant tout entretien.

Puis-je utiliser cette perceuse pour visser ?

Oui, elle convient au vissage et au filetage, en plus du perçage normal et à percussion.

Où trouver des pièces détachées pour la SBE 635 RX ?

Adressez-vous aux stations de service après-vente AEG. Une vue éclatée peut être fournie sur demande en indiquant le numéro à 10 chiffres de la plaque signalétique.

Quel est le poids de la perceuse ?

Le poids sans câble est de 1,8 kg.

La perceuse est-elle adaptée au perçage dans le béton ?

Oui, avec la fonction percussion, elle peut percer dans le béton jusqu'à 15 mm de diamètre.

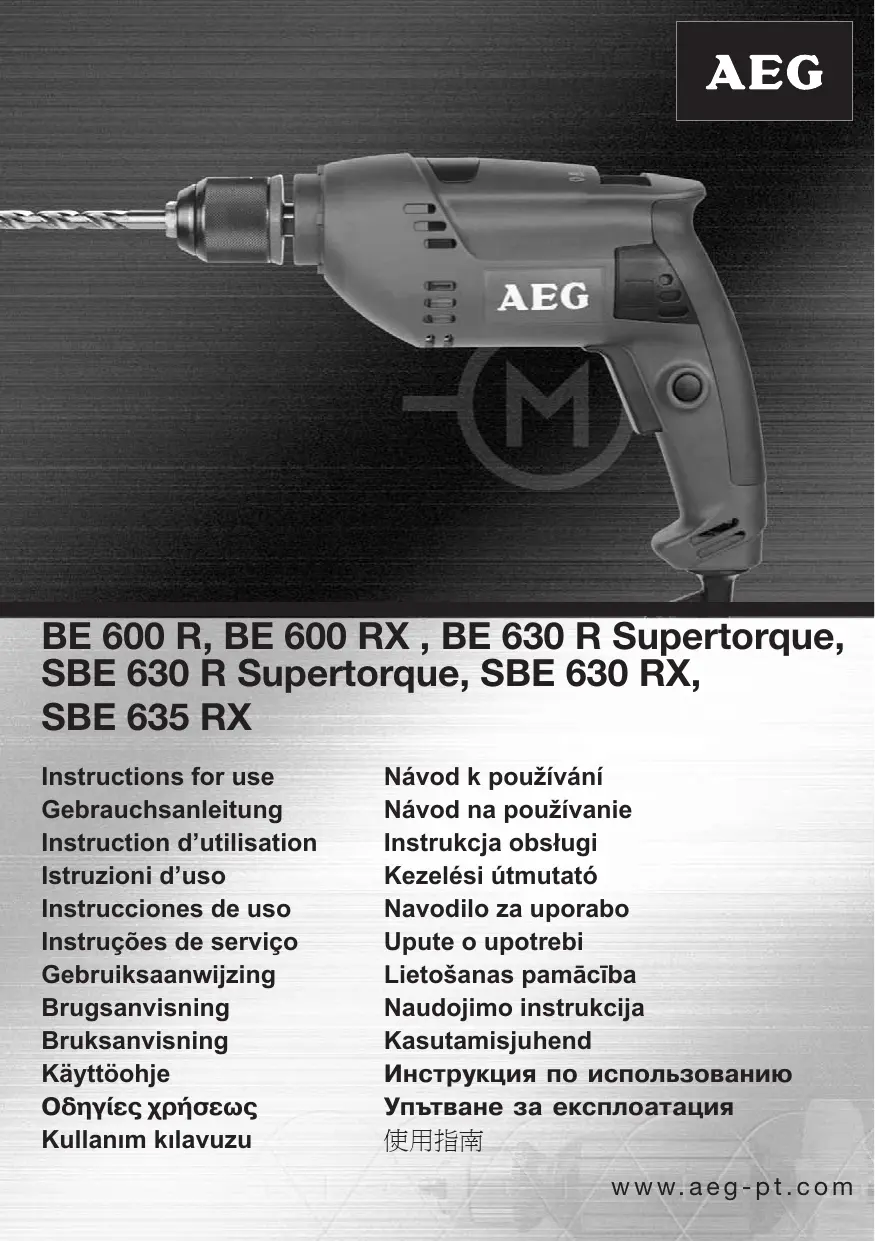

MODE D'EMPLOI SBE 635 RX AEG-ELECTROLUX

Instruction d'utilisation

Istruzioni d'uso

Moment de blocage statique*	21 Nm	21 Nm	59 Nm	59 Nm	21 Nm
de perçage dans le béton	-	-	-	16 mm	15 mm
de perçage dans brique et grès argilo-calcaire	-	-	-	20 mm	18 mm
de perçage dans acier	10 mm	10 mm	13 mm	13 mm	13 mm
de perçage dans aluminium	13 mm	13 mm	16 mm	16 mm	13 mm
de perçage dans bois	30 mm	30 mm	40 mm	40 mm	30 mm
Plage de serrage du mandrin	1,0-10 mm	1,0-10 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Broche de perçage	1/2"x20	1/2"x20	1/2"x20	1/2"x20	1/2"x20
du collier de serrage	43 mm	43 mm	43 mm	43 mm	43 mm
Poids sans câble de réseau	1,7 kg	1,7 kg	1,9 kg	1,9 kg	1,8 kg
Accélération type évaluée au niveau du bras et de la main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	18 m/s2	18 m/s2
Niveaux sonores type évalués:Niveau de pression acoustique	83 dB (A)	83 dB (A)	83 dB (A)	100 dB (A)	100 dB (A)
Niveau d'intensité acoustique	96 dB (A)	96 dB (A)	96 dB (A)	113 dB (A)	113 dB (A)

Toujours porter une protection acoustique! Valeurs de mesure obtenues conformément à la norme européenne 50 144. Les données indiquées sont valables pour des modèles à 230-240 V. En cas d'autre tension du secteur, sont valables les valeurs figurant sur la plaque signalétique. * Mesuré selon la norme AEG N 877318

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Toujours utiliser la poignée supplémentaire. Ceci est également valable pour les machines munies d'un accouplement de sécurité car celui-ci est actionné seulement en cas d'un blocage brusque.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2, EN61000-3-3, conformément aux réglementations 98/37/CE, 89/336/CEE

C€04

Volker Siegle

La visseuse/perceuse à percussion électronique est conçue pour un travail universel de perçage normal, de perçage à percussion, de vissage et de filetage.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

BRANCHEMENT SECTEUR

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.

ENTRETIEN

Tenir toujours propres les orifices de ventilation de la machine.

Au cas où la machine serait souvent utilisée en mode de percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tenir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d'utiliser régulièrement le spray de nettoyage sur les mâchoires et les alésages des mâchoires de serrage.

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Potenza assorbita nominale	600 W	600 W	630 W	630 W	630 W
Potenza erogata	300 W	300 W	315 W	315 W	315 W
Numero di giri a vuoto	0-2700 min^-1	0-2700 min^-1	0-950 min^-1	0-950 min^-1	0-2900 min^-1
Numero di giri a carico, max.	1500 min^-1	1500 min^-1	520 min^-1	520 min^-1	1500 min^-1
Percussione a pieno, max.	-	-	-	40000 min^-1	43500 min^-1
Percussione a pieno carico, max.	-	-	-	22500 min^-1	25500 min^-1
