Type de produit	Perceuse-visseuse à percussion sans fil
Marque	AEG-ELECTROLUX
Modèle	BSB 18 STX LI
Tension nominale	18 V
Vitesse à vide (1ère vitesse)	0 - 450 min⁻¹
Vitesse à vide (2ème vitesse)	0 - 1650 min⁻¹
Couple maxi (vissage dur)	68 Nm
Diamètre de perçage maxi dans l'acier	13 mm
Diamètre de perçage maxi dans le bois	38 mm
Diamètre de perçage maxi dans la brique	18 mm
Capacité de vissage (vis à bois sans pré-trou)	10 mm
Plage de serrage du mandrin	1,5 - 13 mm
Poids avec accus	3,1 kg
Niveau de pression acoustique (K=3 dB(A))	90 dB(A)
Niveau de puissance acoustique (K=3 dB(A))	101 dB(A)
Vibrations (main-bras)	11 m/s²
Type d'accus compatibles	Système PBS 3000
Chargeur recommandé	Chargeur du système PBS 3000
Protection auditive recommandée	Oui
Lunettes de protection recommandées	Oui
Entretien	Nettoyer les contacts régulièrement ; utiliser uniquement des pièces AEG
Élimination	Ne pas jeter avec les ordures ménagères ; recyclage selon DEEE

FOIRE AUX QUESTIONS - BSB 18 STX LI AEG-ELECTROLUX

Quels sont les accessoires livrés avec la perceuse BSB 18 STX LI ?

La perceuse est livrée avec un mandrin, une poignée supplémentaire et un chargeur pour accus du système PBS 3000. Consultez la notice pour la liste complète.

Comment changer la vitesse sur la perceuse AEG BSB 18 STX LI ?

Utilisez le commutateur sélectif de vitesse situé sur le dessus de la perceuse. Ne l'actionnez jamais lorsque la machine est en marche, uniquement à l'arrêt.

Quel type d'accu utiliser avec ce modèle ?

Utilisez exclusivement des accus du système PBS 3000 de 18 V. Ne chargez que ces accus avec le chargeur correspondant pour éviter tout risque de court-circuit.

Comment entretenir la perceuse pour prolonger sa durée de vie ?

Nettoyez régulièrement les contacts des accus et du chargeur. Après usage, retirez l'accu. Faites réviser l'appareil par un service après-vente AEG en cas de problème.

Quelle est la capacité de perçage maximale dans la brique ?

Le diamètre de perçage maximal dans la brique et le grès argilo-calcaire est de 18 mm.

Puis-je utiliser la perceuse en mode percussion ?

Oui, le modèle BSB 18 STX LI est une perceuse-visseuse à percussion. Sélectionnez le mode percussion via le sélecteur prévu à cet effet.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection auditive (niveau sonore >85 dB(A)) et des lunettes de protection. Utilisez la poignée supplémentaire pour garder le contrôle. Avant toute intervention, retirez l'accu.

Comment savoir si l'accu est complètement chargé ?

Le chargeur du système PBS 3000 indique la fin de charge par un voyant. Un accu neuf atteint sa pleine capacité après 4 à 5 cycles de charge/décharge.

Que faire en cas de contact avec du liquide d'accu ?

Lavez immédiatement la zone touchée avec de l'eau et du savon. En cas de contact avec les yeux, rincez abondamment à l'eau et consultez un médecin sans tarder.

Où puis-je trouver des pièces de rechange pour ma perceuse BSB 18 STX LI ?

Adressez-vous à une station de service après-vente AEG ou directement à AEG Elektrowerkzeuge en indiquant le numéro à dix chiffres de la plaque signalétique.

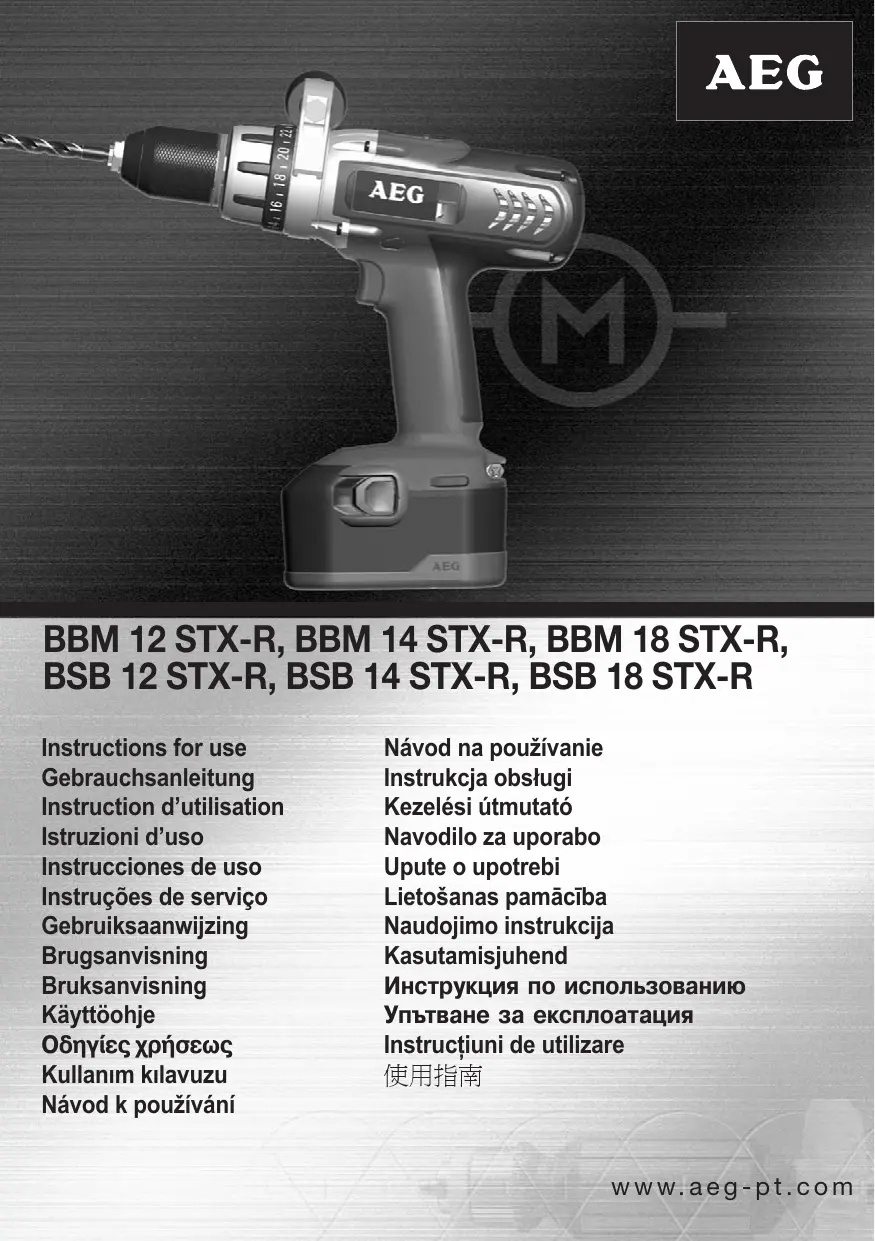

MODE D'EMPLOI BSB 18 STX LI AEG-ELECTROLUX

Instruction d'utilisation

Istruzioni d'uso

Avant tous travaux sur la machine retiret l'accu interchangeable.

CHARACTERISTIQUES TECHNIQUES	BBM12 STX-R	BBM14 STX-R	BBM18 STX-R	BSB12 STX-R	BSB14 STX-R	BSB18 STX-R
Ø de perçage dans acier	13 mm	13 mm	13 mm	13 mm	13 mm	13 mm
Ø de perçage dans bois	34 mm	36 mm	38 mm	34 mm	36 mm	38 mm
Ø de perçage dans brique et grès argilo-calcaire	...	...	...	13 mm	16 mm	18 mm
Vis à bois (sans avant trou)	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
Vitesse de rotation 1ère vitesse	0-400/min	0-420/min	0-450/min	0-400/min	0-420/min	0-450/min
Vitesse de rotation 2ème vitesse	0-1550/min	0-1600/min	0-1650/min	0-1550/min	0-1600/min	0-1650/min
Couple
Cas de vis : tendre *1	27 Nm	33 Nm	38 Nm	27 Nm	33 Nm	38 Nm
Cas de vis : dur *1	57 Nm	63 Nm	68 Nm	57 Nm	63 Nm	68 Nm
Moment de blocage statique, 1ère vitesse 2ème vitesse*1	.49/17 Nm	52/22 Nm	55/24 Nm	49/17 Nm	52/22 Nm	55/24 Nm
Capacité de vissage d'une charge d'accu (2,0 Ah): *25x40 bois tendre	240	350	430	240	350	430
Tension accu interchangeable	12 V	14,4 V	18 V	12 V	14,4 V	18 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Poids avec accu interchangeable	2,7 kg	2,8 kg	3,0 kg	2,8 kg	2,9 kg	3,1 kg
Niveau sonores type évalués:
Niveau de pression ajusté (K=3dB(A))	70 dB (A)	70 dB (A)	70 dB (A)	90 dB (A)	90 dB (A)	90 dB(A)
Niveau d'intensité ajusté (K=3dB(A))	>85 dB (A)	>85 dB (A)	>85 dB (A)	101 dB (A)	101 dB (A)	101 dB(A)
Le niveau de bruit à l'état de marche peutdépasser 85 dB (A).
Accélération type évaluée au niveau du bras et dela main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	11 m/s2	11 m/s2	11 m/s2

Valeurs de mesure obtenues conformément à la EN 60 745.
1 Mesuré selon la norme AEG N 877318
2 Les valeurs individues sont des valeurs à titre indicatif (2ème vitesse). Les valeurs réelles peuvent varier des valeurs individues en fonction du matériel et de la qualité des vis.

INSTRUCTIONS DE SÉCURITÉPARTICULIERES

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdite.

Utilisé les poinées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommendés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors per page dans les murs, les plafonds ou les planchers, TODujours faire attention au cables électriques et aux conduits de gaz et d'eau.

Avant tous travaux sur la machine retiree I'accu interchangeable.

Ne pas jeter les accuts interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accuts usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 qu've le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune piece métallique ne doit pénétrez dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protégé contre l'humidité.

En cas de conditions ou températures extrémes, du liquide caustique peut s'échéper d'un accu interchangeable endomagé. En cas de contact avec le liquide caustique de la batterie, laver immédiamètément avec de l'eau et du savon. En cas de contact avec les yeux, rincer soignement avec de l'eau et consulter immédiamètament un médecin.

Les poussières qui sont dégagées pendant les travaux sont souvent noivées pour la santé et ne devraient pas penéré dans le corps. Porter un masque de protection approprié contre les poussières.

UTILISATION CONFORME AUX PRESCRIPTIONS

BBM 12 STX-R, BBM 14 STX-R, BBM 18 STX-R: La visseuse à accu est conque pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

BSB 12 STX-R, BSB 14 STX-R, BSB 18 STX-R: La perceuse-visseuse à percussionlectronique a accu est conque pour un travail universel de perçage a percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conque que pour être utilisée conformément aux prescriptions.

DECLARATION CE DE CONFORMITE

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, confrémente aux règlements 98/37/CE, 89/336/CEE

Volker Siegle

Ne jamais actioner le commutateur sélectifpendant que la machine est endenchée, mais seulement si elle est à l'arret.

ACCUS

Les nouveaux accus interchangeables attreignir leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50^ acomodrite la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

ENTRETEN

Nutiliser que les pieces et accessoires AEG. Pour des pieces dont le'échéange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure (Garantie/Adresses des stations de service après-vente)).

Si besoin es, une vue éclatede de l'appareil peut être fourmie. Sadrresser, en indiquant bien le numero a dix chiffres porté sur la plaque signalétique, à VOte station de service après-venture (voir lieu juste) ou directement a AEG

Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Accessories - Ces pioces ne font pas partie de la livraison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessories.

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les apparèts électriques dans les ordures ménagères! Conformément à la directive française 2002/96/EG relative aux déchets d'équipements électriques ou Electroniques (DEEE), et à sa transposition dans la législation nationale, les apparèts électriques doivent être collectés à part et être sourmis à un recyclage respectieux de l'environnement.
