Marque	AEG-ELECTROLUX
Modèle	BSB 18 STX
Type de produit	Perceuse-visseuse à percussion sans fil
Alimentation	Accu interchangeable 18 V (système PBS 3000)
Diamètre de perçage (acier)	13 mm
Diamètre de perçage (bois)	38 mm
Diamètre de perçage (brique)	18 mm
Vissage bois (sans avant-trou)	10 mm
Vitesses de rotation	1ère: 0-450 tr/min, 2ème: 0-1650 tr/min
Couple max (tendre)	38 Nm
Couple max (dur)	68 Nm
Moment de blocage (1ère/2ème)	55 Nm / 24 Nm
Plage de serrage du mandrin	1,5 - 13 mm
Poids (avec accu)	3,1 kg
Niveau de pression acoustique	90 dB(A)
Niveau de puissance acoustique	101 dB(A)
Vibrations (main/bras)	11 m/s²
Fonctions principales	Perçage, perçage à percussion, vissage
Sécurité	Protection auditive, lunettes de protection, retirer l'accu avant entretien
Entretien	Nettoyer les contacts, utiliser uniquement des pièces AEG
Pièces détachées	Disponibles auprès du service après-vente AEG

FOIRE AUX QUESTIONS - BSB 18 STX AEG-ELECTROLUX

Quel chargeur utiliser pour l'accu ?

Utilisez uniquement le chargeur du système PBS 3000. Ne chargez pas d'accus d'autres systèmes.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple située derrière le mandrin. Elle propose plusieurs positions numérotées pour adapter le couple à votre travail.

Que faire en cas de fuite de l'accu ?

En cas de contact avec le liquide, lavez immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincez abondamment et consultez un médecin.

Comment changer l'accu ?

Appuyez sur les deux boutons de déverrouillage situés sur les côtés de l'accu et tirez pour le retirer. Insérez le nouvel accu jusqu'à ce qu'il s'enclenche.

La perceuse peut-elle percer dans le béton ?

Oui, grâce à la fonction percussion, elle permet de percer dans la brique et le grès argilo-calcaire jusqu'à 18 mm. Pour le béton armé, utilisez un foret adapté.

Comment nettoyer la perceuse ?

Utilisez un chiffon sec pour nettoyer le boîtier. Les contacts de l'accu et du chargeur doivent être maintenus propres et secs.

Quel est le poids de l'appareil ?

Le poids avec l'accu interchangeable est d'environ 3,1 kg.

Puis-je utiliser un accu d'une autre tension ?

Non, utilisez uniquement des accus 18 V du système PBS 3000. Une tension différente pourrait endommager l'appareil.

Comment varier la vitesse ?

La gâchette permet un réglage progressif de la vitesse. Vous pouvez également commuter entre les deux vitesses via le sélecteur situé sur le dessus de l'appareil.

Où trouver des pièces de rechange ?

Adressez-vous à une station de service après-vente AEG ou directement au fabricant. Indiquez le numéro à dix chiffres de la plaque signalétique.

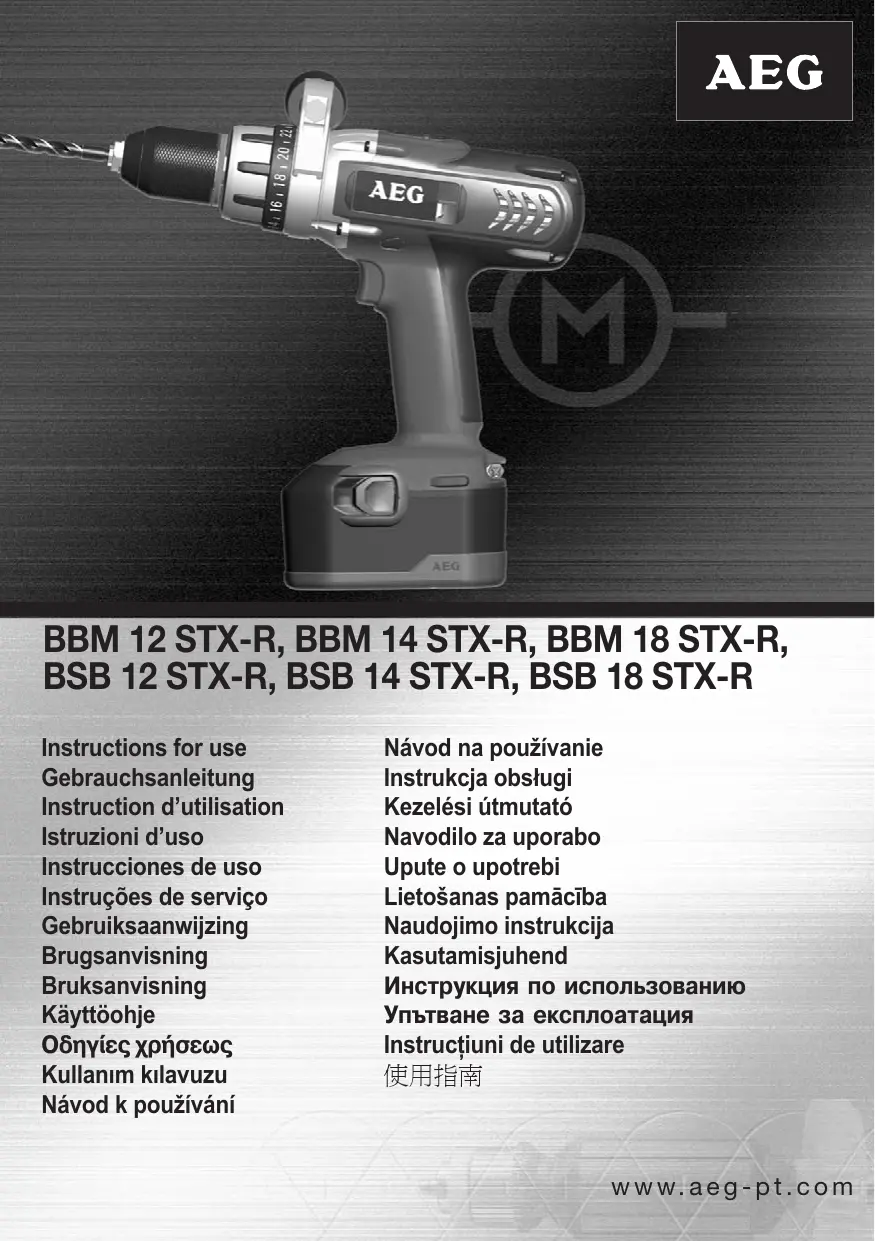

MODE D'EMPLOI BSB 18 STX AEG-ELECTROLUX

Instructions d'utilisation

Instructions d'utilisation

Avant tous travaux sur la machine, retirez l'accu interchangeable.

CHARACTERISTIQUES TECHNIQUES	BBM12 STX-R	BBM14 STX-R	BBM18 STX-R	BSB12 STX-R	BSB14 STX-R	BSB18 STX-R
Ø de perçage dans acier	13 mm	13 mm	13 mm	13 mm	13 mm	13 mm
Ø de perçage dans bois	34 mm	36 mm	38 mm	34 mm	36 mm	38 mm
Ø de perçage dans brique et grès argilo-calcaire	...	...	...	13 mm	16 mm	18 mm
Vis à bois (sans avant trou)	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
Vitesse de rotation 1ère vitesse	0-400/min	0-420/min	0-450/min	0-400/min	0-420/min	0-450/min
Vitesse de rotation 2ème vitesse	0-1550/min	0-1600/min	0-1650/min	0-1550/min	0-1600/min	0-1650/min
Couple
Cas de vis : tendre *1	27 Nm	33 Nm	38 Nm	27 Nm	33 Nm	38 Nm
Cas de vis : dur *1	57 Nm	63 Nm	68 Nm	57 Nm	63 Nm	68 Nm
Moment de blocage statique, 1ère vitesse 2ème vitesse*1	.49/17 Nm	52/22 Nm	55/24 Nm	49/17 Nm	52/22 Nm	55/24 Nm
Capacité de vissage d'une charge d'accu (2,0 Ah): *25x40 bois tendre	240	350	430	240	350	430
Tension accu interchangeable	12 V	14,4 V	18 V	12 V	14,4 V	18 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Poids avec accu interchangeable	2,7 kg	2,8 kg	3,0 kg	2,8 kg	2,9 kg	3,1 kg
Niveau sonores type évalués:
Niveau de pression ajusté (K=3dB(A))	70 dB (A)	70 dB (A)	70 dB (A)	90 dB (A)	90 dB (A)	90 dB(A)
Niveau d'intensité ajusté (K=3dB(A))	>85 dB (A)	>85 dB (A)	>85 dB (A)	101 dB (A)	101 dB (A)	101 dB(A)
Le niveau de bruit à l'état de marche peutdépasser 85 dB (A).
Accélération type évaluée au niveau du bras et dela main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	11 m/s2	11 m/s2	11 m/s2

Valeurs de mesure obtenues conformément à la EN 60 745. 1 Mesure selon la norme AEG N 877318 2 Les valeurs individuelles sont des valeurs à titre indicatif (2ème vitesse). Les valeurs réelles peuvent varier des valeurs individuelles en fonction du matériel et de la qualité des vis.

Instructions de sécurité particulières

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, TOUJOURS faire attention aux câbles électriques et aux conduits de gaz et d'eau.

Avant tous travaux sur la machine, retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 que avec le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Les poussières qui sont dégagées pendant les travaux sont souvent nuisibles pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussières.

Utilisation conforme aux prescriptions

BBM 12 STX-R, BBM 14 STX-R, BBM 18 STX-R: La visseuse à accu est conçue pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

BSB 12 STX-R, BSB 14 STX-R, BSB 18 STX-R: La perceuse-visseuse à percussion électronique à accu est conçue pour un travail universel de perçage à percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Declaration ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, conforme aux règlements 98/37/CE, 89/336/CEE

Volker Siegle

Ne jamais actioner le commutateur sélectif pendant que la machine est endéchée, mais seulement si elle est à l'arrêt.

ACCUS

Les nouveaux accus interchangeables atteigniront leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C affecte la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Entreten

N'utiliser que les pièces et accessoires AEG. Pour des pièces dont l'échéance n'est pas décrite, s'adresser de préférence aux stations de service après-vente AEG (voir brochure (Garantie/Adresses des stations de service après-vente)).

Si besoin est, une vue écartée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à la station de service après-vente (voir liste jointe) ou directement à AEG.

Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Avant tous travaux sur la machine, retirer l'accu interchangeable.

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive française 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Annonce d'équipement, conformément à la norme de conformité, EN60745, EN55014-1, EN55014-2, ouenpnupe nceaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeae

Volker Siegle
