Type de produit	Perceuse-visseuse sans fil
Marque	AEG-ELECTROLUX
Modèle	BSB 14 STX
Tension de la batterie	14,4 V
Capacité de perçage acier	13 mm
Capacité de perçage bois	36 mm
Capacité de perçage brique/grès	16 mm
Vissage bois (sans pré-perçage)	10 mm
Vitesse à vide 1ère vitesse	0-420 tr/min
Vitesse à vide 2ème vitesse	0-1600 tr/min
Couple de vissage (mou)	33 Nm
Couple de vissage (dur)	63 Nm
Couple de blocage statique (1ère/2ème)	52/22 Nm
Capacité de vissage par charge (2,0 Ah)	350 vis 5x40 dans bois tendre
Plage de serrage du mandrin	1,5-13 mm
Poids avec batterie	2,9 kg
Niveau de pression acoustique (K=3 dB(A))	90 dB(A)
Niveau de puissance acoustique (K=3 dB(A))	101 dB(A)
Vibration main-bras	11 m/s²
Alimentation	Batterie interchangeable (système PBS 3000)
Fonctions principales	Perçage et vissage sans fil
Entretien et nettoyage	Nettoyer les contacts, utiliser uniquement des pièces AEG
Sécurité	Porter protection auditive et lunettes, retirer la batterie avant intervention
Pièces détachées et réparabilité	Service après-vente AEG, vue éclatée disponible
Informations générales	Conforme EN 60745, EN 55014-1, EN 55014-2

FOIRE AUX QUESTIONS - BSB 14 STX AEG-ELECTROLUX

Comment charger la batterie de la perceuse AEG BSB 14 STX ?

Utilisez uniquement le chargeur du système PBS 3000. Ne chargez pas des batteries d'autres systèmes. La batterie atteint sa pleine capacité après 4 à 5 cycles de charge/décharge.

Quelle est la vitesse maximale de la perceuse ?

La perceuse dispose de deux vitesses : 0-420 tr/min en première et 0-1600 tr/min en seconde. Sélectionnez la vitesse à l'arrêt de la machine.

Quel type de mandrin utilise la BSB 14 STX ?

Le mandrin est un mandrin auto-serrant d'une plage de 1,5 à 13 mm, adapté aux forets cylindriques.

Quels matériaux peut-on percer avec cette perceuse ?

Acier jusqu'à 13 mm, bois jusqu'à 36 mm, brique et grès argilo-calcaire jusqu'à 16 mm, et vissage bois jusqu'à 10 mm sans pré-perçage.

Comment entretenir la perceuse AEG BSB 14 STX ?

Gardez les contacts de la batterie et du chargeur propres. Utilisez uniquement des pièces de rechange AEG. Pour les réparations, adressez-vous au service après-vente AEG.

Quelles sont les précautions de sécurité à prendre ?

Portez une protection auditive (niveau >85 dB(A)) et des lunettes de protection. Retirez toujours la batterie avant tout travail sur la machine. Évitez de percer près de câbles électriques ou de conduits.

Quel est le poids de la perceuse avec batterie ?

Le poids est d'environ 2,9 kg avec la batterie interchangeable.

Comment changer la vitesse de rotation ?

Utilisez le commutateur sélecteur de vitesse. Ne l'actionnez jamais lorsque la machine est en marche, uniquement à l'arrêt.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que la batterie est bien insérée et que les contacts sont propres. Si le problème persiste, remplacez la batterie par une neuve du système PBS 3000 (14,4 V). Ne jetez pas les batteries usagées à la poubelle.

Où trouver la vue éclatée de la perceuse BSB 14 STX ?

Contactez le service après-vente AEG en indiquant le numéro à dix chiffres de la plaque signalétique, ou écrivez à AEG Elektronwerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

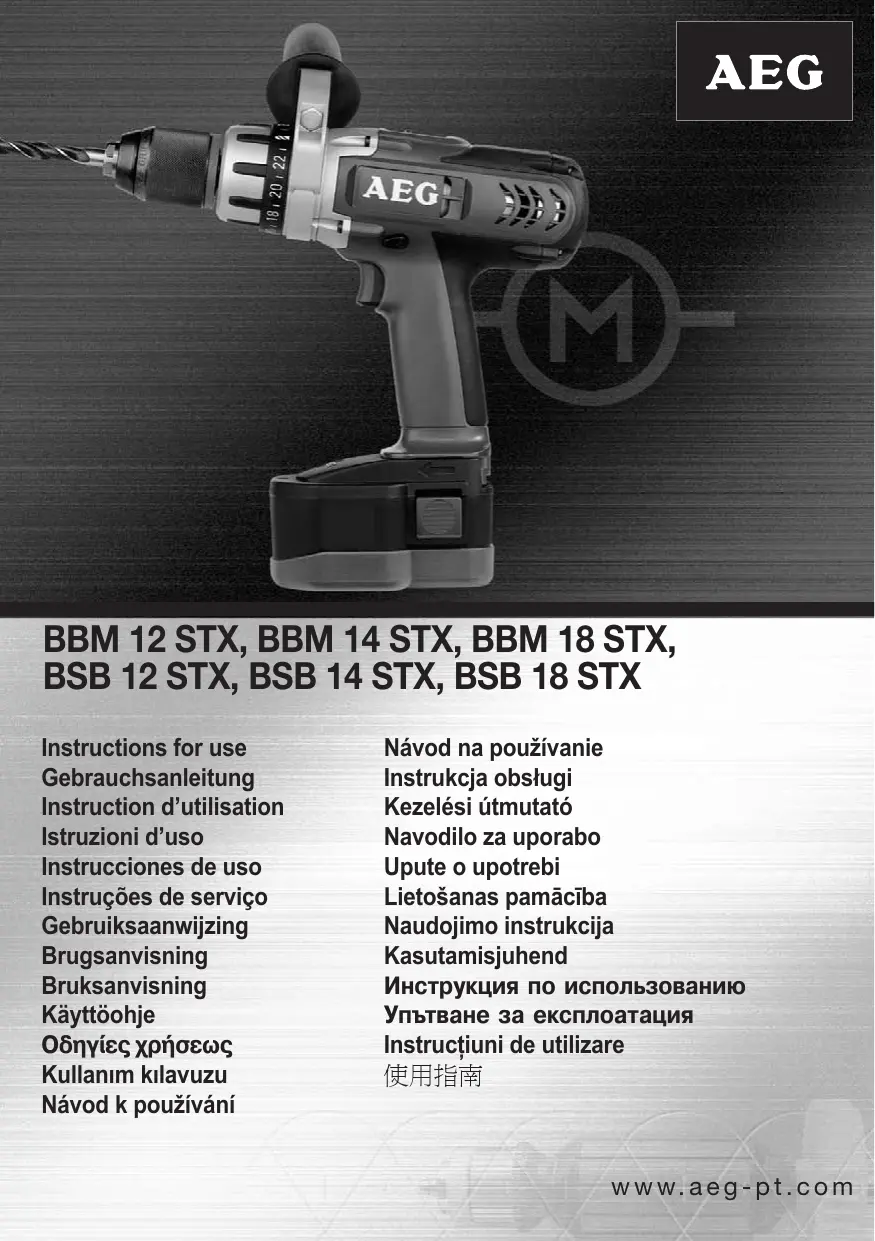

MODE D'EMPLOI BSB 14 STX AEG-ELECTROLUX

Instructions d'utilisation

Avant tous travaux sur la

CHARACTERISTIQUES TECHNIQUES	BBM12 STX	BBM14 STX	BBM18 STX	BSB12 STX	BSB14 STX	BSB18 STX
Ø de perçage dans acier	.13 mm	.13 mm	.13 mm	.13 mm	.13 mm	.13 mm
Ø de perçage dans bois	.34 mm	.36 mm	.38 mm	.34 mm	.36 mm	.38 mm
Ø de perçage dans brique et grès argilo-calcaire	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.13 mm	.16 mm	.18 mm
Vis à bois (sans avant trou)	.10 mm	.10 mm	.10 mm	.10 mm	.10 mm	.10 mm
Vitesse de rotation 1ère vitesse	0-400/min	0-420/min	0-450/min	0-400/min	0-420/min	0-450/min
Vitesse de rotation 2ème vitesse	0-1550/min	0-1600/min	0-1650/min	0-1550/min	0-1600/min	0-1650/min
Couple
Cas de vis : tendre *1	.27 Nm	.33 Nm	.38 Nm	.27 Nm	.33 Nm	.38 Nm
Cas de vis : dur *1	.57 Nm	.63 Nm	.68 Nm	.57 Nm	.63 Nm	.68 Nm
Moment de blocage statique, 1ère vitesse2ème vitesse*1	.49/17 Nm	.52/22 Nm	.55/24 Nm	.49/17 Nm	.52/22 Nm	.55/24 Nm
Capacité de vissage d'une charge d'accu (2,0 Ah): *2
5x40 bois tendre	.240	.350	.430	.240	.350	.430
Tension accu interchangeable	.12 V	.14 V	.18 V	.12 V	.14 V	.18 V
Plage de serrage du mandrin	.1,5-13 mm	.1,5-13 mm	.1,5-13 mm	.1,5-13 mm	.1,5-13 mm	.1,5-13 mm
Poids avec accu interchangeable	.2,7 kg	.2,8 kg	.3,0 kg	.2,8 kg	.2,9 kg	.3,1 kg
Niveau sonores type évalués:
Niveau de pression acoustique (K=3dB(A))	.70 dB (A)	.70 dB (A)	.70 dB (A)	.90 dB (A)	.90 dB (A)	.90 dB(A)
Niveau d'intensité acoustique (K=3dB(A)).	>85 dB (A)	>85 dB (A)	>85 dB (A)	.101 dB (A)	.101 dB (A)	.101 dB(A)
Le niveau de bruit à l'état de marche peut dépasser 85 dB (A).
Accélération type évaluée au niveau du bras et de la main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	11 m/s2	11 m/s2	11 m/s2

Valeurs de mesure obtenues conformément à la EN 60 745. 1 Mesuré selon la norme AEG N 877318 2 Les valeurs individuelles sont des valeurs à titre indicatif (2ème vitesse). Les valeurs réelles peuvent varier des valeurs individuelles en fonction du matériel et de la qualité des vis.

Instructions de sécurité particulières

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Utilisez les poinçons supplémentaires livrés en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduits de gaz et d'eau.

Avant tous travaux sur la machine, retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 que avec le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Les poussières qui sont dégagées pendant les travaux sont souvent nocives pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussières.

Utilisation conforme aux prescriptions

La visseuse à accus est conçue pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, conformément aux réglements 98/37/CEE, 89/336/CEE

C∈05

Volker Siegle Manager Product Development

Conseils pratiques

Ne jamais actionner le commutateur sélectif pendant que la machine est en marche, mais seulement si elle est à l'arrêt.

ACCUS

Les nouveaux accus interchangeables atteigniront leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C diminue la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Entretien

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, au service après-vente (voir liste jointe) ou directement à AEG Elektronwerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Avant tous travaux sur la machine, retirer l'accouplement interchangeable.

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

DATI TECHNICI	BBM12 STX	BBM14 STX	BBM18 STX	BSB12 STX	BSB14 STX	BSB18 STX
Ø Foratura in acciaio	.13 mm	.13 mm	.13 mm	.13 mm	.13 mm	.13 mm
Ø Foratura in legno	.34 mm	.36 mm	.38 mm	.34 mm	.36 mm	.38 mm
Ø Foratura in mattone e in arenaria calcarea	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.13 mm	.16 mm	.18 mm
Avvitatore nel legno (senza preforatura)	.10 mm	.10 mm	.10 mm	.10 mm	.10 mm	.10 mm
Numero di giri a vuoto in 1. velocità	.0-400 /min	.0-420 /min	.0-450 /min	.0-400 /min	.0-420 /min	.0-450 /min
Numero di giri a vuoto in 2. velocità	0-1550 /min	.0-1600 /min	.0-1650 /min	.0-1550 /min	.0-1600 /min	.0-1650 /min
Momento torcente
Avvilitamento morbido *1	.27 Nm	.33 Nm	.38 Nm	.27 Nm	.33 Nm	.38 Nm
Avvilitamento duro *1	.57 Nm	.63 Nm	.68 Nm	.57 Nm	.63 Nm	.68 Nm
Momento di blocaggio statico, 1. velocità/2. Velocità*1	.49/17 Nm	.52/22 Nm	.55/24 Nm	.49/17 Nm	.52/22 Nm	.55/24 Nm
Vapacità di avvittatura con una carica (2,0 Ah): *2
5x40 in legno tenero	.240	.350	.430	.240	.350	.430
Tensione batteria	.12 V	.14 V	.18 V	.12 V	.14 V	.18 V
Capacità mandrino	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Peso con Batteria	.2,7 kg	.2,8 kg	.3,0 kg	.2,8 kg	.2,9 kg	.3,1 kg
Livello sonore classe A tipico:
Livello di rumorosità (K=3dB(A))	.70 dB (A)	.70 dB (A)	.70 dB (A)	.90 dB (A)	.90 dB (A)	.90 dB(A)
Potenza della rumorosità (K=3dB(A))	>.85 dB (A)	>.85 dB (A)	>.85 dB (A)	.101 dB (A)	.101 dB (A)	.101 dB(A)
Il livello di rumorosità durante le lavorazioni cui po superare gli 85 dB (A).
Accelerazione tipica valutata nell'area
mano-braccio	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	11 m/s2	11 m/s2	11 m/s2
