BE 630 R SUPERTORQUE - Perceuse AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse électronique
Marque	AEG-ELECTROLUX
Modèle	BE 630 R SUPERTORQUE
Puissance absorbée	630 W
Puissance utile	315 W
Vitesse à vide	0-950 tr/min
Vitesse en charge	520 tr/min
Diamètre de perçage dans l'acier	13 mm
Diamètre de perçage dans l'aluminium	16 mm
Diamètre de perçage dans le bois	40 mm
Plage de serrage du mandrin	1,5 - 13 mm
Broche de perçage	1/2" x 20
Diamètre du collier de serrage	43 mm
Poids	1,5 kg
Alimentation	230-240 V, courant alternatif monophasé
Niveau de pression acoustique	83 dB(A)
Niveau d'intensité acoustique	96 dB(A)
Vibrations (bras/main)	< 2,5 m/s²
Isolation	Double isolation (classe II)
Fonctions	Perçage, vissage, filage
Entretien	Nettoyer les orifices de ventilation ; dépoussiérer le mandrin régulièrement ; utiliser un spray de nettoyage pour les mâchoires
Sécurité	Port de lunettes de protection obligatoire ; utiliser la poignée supplémentaire ; débrancher avant toute intervention

FOIRE AUX QUESTIONS - BE 630 R SUPERTORQUE AEG-ELECTROLUX

Quel est le diamètre maximal de perçage dans le bois avec la BE 630 R SUPERTORQUE ?

Le diamètre maximal de perçage dans le bois est de 40 mm.

Comment changer un foret sur cette perceuse ?

Débranchez d'abord l'appareil. Ouvrez le mandrin en tournant la bague, insérez le foret, puis serrez fermement à la main. Utilisez la clé de mandrin si nécessaire.

Quelle est la puissance absorbée de la perceuse BE 630 R SUPERTORQUE ?

La puissance absorbée est de 630 W.

La BE 630 R SUPERTORQUE est-elle une perceuse à percussion ?

Non, ce modèle n'est pas à percussion. Il est conçu pour le perçage, le vissage et le filage sans percussion.

Comment entretenir le mandrin de la perceuse ?

Pour enlever la poussière, tenez la perceuse verticalement, mandrin vers le bas, et desserrez puis resserrez le mandrin plusieurs fois. Utilisez régulièrement un spray de nettoyage recommandé (réf. 4932 6217 19) sur les mâchoires.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, utilisez la poignée supplémentaire, débranchez avant toute intervention, et assurez-vous que le câble d'alimentation reste hors de la zone de travail.

Quel est le poids de la perceuse BE 630 R SUPERTORQUE ?

Le poids de la machine est de 1,5 kg.

Puis-je utiliser cette perceuse pour visser ?

Oui, la BE 630 R SUPERTORQUE est adaptée pour le vissage et le filage, en plus du perçage.

Où trouver des pièces de rechange pour cette perceuse ?

Utilisez exclusivement des pièces et accessoires AEG. Adressez-vous aux stations de service après-vente AEG (voir brochure Garantie/Adresses). Indiquez le numéro à dix chiffres de la plaque signalétique.

Comment nettoyer les orifices de ventilation ?

Maintenez les orifices de ventilation propres en les dépoussiérant régulièrement avec un chiffon sec ou une brosse douce, pour éviter la surchauffe.

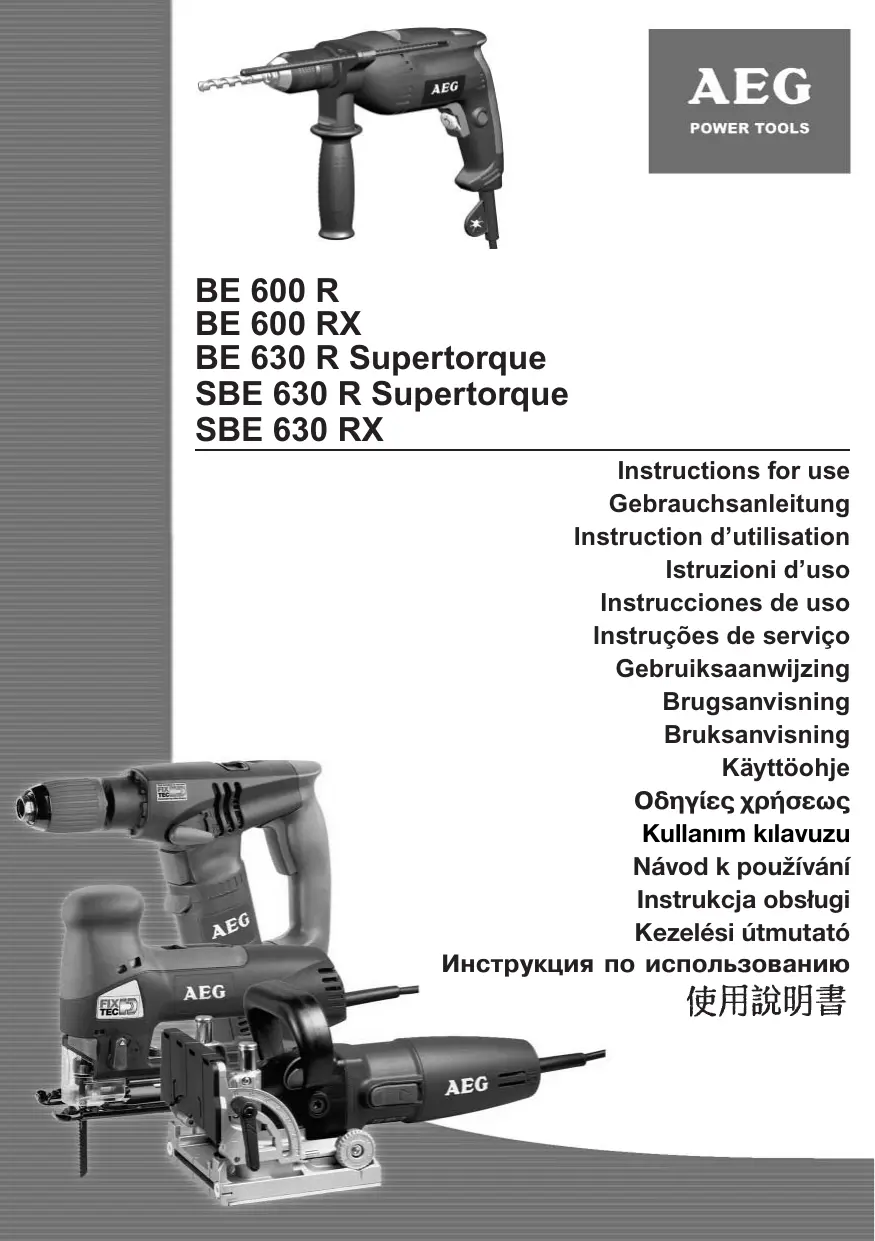

MODE D'EMPLOI BE 630 R SUPERTORQUE AEG-ELECTROLUX

Instruction d'utilisation

Istruzioni d'uso

CHARACTERISTIQUES TECHNIQUES	BE 600 R	BE 600 RX	BE 630 R Supertorque	SBE 630 R Supertorque	SBE 630 RX
Puisance absorbée	.600 W	.600 W	.630 W	.630 W	.630 W
Puisance utile	.300 W	.300 W	.315 W	.315 W	.315 W
Vitesse de rotation à vide	0-2700/min	0-2700/min	0-950/min	0-950/min	0-2900/min
Vitesse de rotation en charge	1500/min	1500/min	.520/min	.520/min	1500/min
Perçage à percussion max.	-	-	-	40000/min	43500/min
Perçage à percussion en charge max.	-	-	-	22500/min	25500/min
Ø de perçage dans le béton.	-	-	-	16 mm	15 mm
Ø de perçage dans brique et grès argilo-calcaire	-	-	-	20 mm	18 mm
Ø de perçage dans acier	10 mm	10 mm	13 mm	13 mm	13 mm
Ø de perçage dans aluminium	13 mm	13 mm	16 mm	16 mm	13 mm
Ø de perçage dans bois	30 mm	30 mm	40 mm	40 mm	30 mm
Plage de serrage du mandrin	1,0-10 mm	1,0-10 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Broche de perçage	1/2"x20	1/2"x20	1/2"x20	1/2"x20	1/2"x20
Ø du collier de serrage	.43 mm	.43 mm	.43 mm	.43 mm	.43 mm
Poids de la machine	1,35 kg	1,35 kg	1,5 kg	1,5 kg	1,35 kg
Accélération type évaluée au niveau du bras et de la main	<2,5 m/s2	<2,5 m/s2	<2,5 m/s2	18 m/s2	18 m/s2
Niveau sonores type évalués:
Niveau de pression acoustique	.83 dB (A)	.83 dB (A)	.83 dB (A)	.100 dB (A)	.100 dB (A)
Niveau d'intensité acoustique	.96 dB (A)	.96 dB (A)	.96 dB (A)	.113 dB (A)	.113 dB (A)

Toujours porter une protection acquisté! Valeurs de mesure obtenues conformément à la norme europeenne 50 144.

Les données induées sont valables pour des modèles à 230-240 V. En cas d'autre tension du secteur, sont valables les valeurs figurant sur la plaque signalétique.

INSTRUCTIONS DE SECURITE PARTICULIERES

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Les prises de courant se trouvant à l'extérieur doivent être équiées de disjoncteurs différentiel conformément aux prescriptions de mise en place de notre installation électrique. Veuillez en tener compte lors de l'utilisation de notre apparéil.

Toujours porter des lunettes protecrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et a semelles antiderapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Ne racorder la machine au réseau que si l'interrupteur est en position arrêt.

Le cable d'alimentation doit toujours se couver en dehors du champ d'action de la machine. Tous jours要坚持ier le cable d'alimentation à l'arrête de la machine.

Toujours utiliser la poignée supplémentaire. Ceci est également valable pour les machines munies d'un accouplement de sécurité car celui-ci est actionné seulement en cas d'un blocage brusque.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaillée avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux cables électriques et aux conduites de gaz et d'eau.

DECLARATION CE DE CONFORMITE

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2, EN61000-3-3, conformément aux réglements 98/37/CE, 73/23/CEE, 89/336/CEE

C∈02

Rainbow

La viscuse/perceuse à percussion électronique est unconçu pour un travail universal de perçage normal, de perçage à percussion, de vissage et de filaget.

Comme déjà indiquée, cette machine n'est donc que pour être utilisée conformément aux prescriptions.

BRANCHEMENT SECTEUR

Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014.

ENTRETIEN

Tenir toujours propres les orifices de ventilation de la machine.

Au cas où la machine serait souvent utilise en mode de percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Ténir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toutte la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d'utiliser régulierément le spray de nettoyage (N° ld. 4932 6217 19) sur les mâchioires et les alèsages des mâchioires de serrage.

N'utiliser que des pieces et accessoires AEG. Pour des pieces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numero à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.

SYMBOLES

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Accessoires - Ces pieces ne font pas partie de la livraison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessoires.
