Type de produit	Tondeuse à gazon à hélice horizontale
Marque	AEG-ELECTROLUX
Modèle	BM5B53BG
Alimentation	Essence sans plomb
Type de moteur	4 temps
Huile moteur recommandée	SAE 30
Fréquence de vidange d'huile	Toutes les saisons ou après 25 heures de marche
Hauteur de coupe	Réglable (positions multiples)
Système de ramassage	Bac collecteur (ramasse-herbe)
Fonction broyage (mulching)	Oui (plaque de broyeuse)
Nombre de lames	1
Type de lame	Rotative
Aiguisage de la lame	Annuellement (en station-service)
Sécurité	Débrancher la bougie avant entretien ; arrêt automatique au relâchement du guidon
Transport	Vider réservoir et huile ; débrancher bougie
Démarrage	Amorçage (3 fois) + starter manuel
Arrêt	Relâcher la commande au guidon
Entretien courant	Vérification et serrage des vis après 5h ; contrôle de l'huile
Stockage	Vider carburant ; refroidir avant stockage en local fermé
Utilisation sur pentes	Déconseillé au-delà d'une certaine inclinaison (non spécifiée)

FOIRE AUX QUESTIONS - BM5B53BG AEG-ELECTROLUX

Comment changer l'huile de la tondeuse ?

Échauffez le moteur, puis arrêtez-le et débranchez le câble d'allumage. Enlevez le bouchon de vidange sous le moteur et videz l'huile. Remplissez avec de l'huile neuve SAE 30. Vérifiez le niveau avec la jauge : il doit se situer entre FULL et ADD. Revissez le bouchon.

Quel type d'essence utiliser ?

Utilisez de l'essence pure (sans plomb ou avec plomb). Ne pas utiliser de mélange 2 temps. Remplissez le réservoir à l'air libre, moteur éteint et froid.

Comment régler la hauteur de coupe ?

La tondeuse peut être réglée à différentes hauteurs de coupe. Consultez la section RÉGLAGE de la notice pour les réglages disponibles. En première tonte, choisissez une hauteur haute, puis abaissez progressivement.

Comment démarrer le moteur ?

Placez la manette des gaz sur MAX. Pour un moteur froid, poussez le dispositif d'amorçage 3 fois. Maintenez la commande de sécurité contre le guidon et tirez vivement sur le starter. Relâchez doucement la ficelle. Si le moteur est chaud, l'amorçage n'est généralement pas nécessaire.

Que faire en cas de vibrations anormales ?

Arrêtez immédiatement la machine et débranchez la bougie. Vérifiez que la lame n'est pas déséquilibrée ou endommagée. Si besoin, faites aiguiser ou équilibrer la lame dans une station-service.

Comment entreposer la tondeuse pour l'hiver ?

Videz complètement le réservoir de carburant. Laissez le moteur refroidir. Nettoyez le carter, la lame et le bac. Rangez dans un local sec et aéré, à l'écart de toute flamme ou étincelle.

Comment convertir la tondeuse en mode broyage ?

Pour le mode broyage (mulching), enlevez la plaque de broyeuse et retirez le ramasse-herbe. La plaque de broyeuse doit être ôtée. Consultez la notice pour les détails.

Comment nettoyer le bac collecteur ?

Vérifiez régulièrement que le bac est propre et non endommagé. Pour le nettoyer, videz-le et rincez-le à l'eau. Ne le traînez pas au sol pour éviter l'usure du tissu.

Comment affûter la lame ?

Annuellement, ou si la coupe devient irrégulière, débranchez la bougie et portez des gants. Démontez la lame et confiez-la à une station-service pour aiguisage et équilibrage. Resserrez bien la vis après remontage.

Quelles sont les précautions de sécurité essentielles ?

Lisez entièrement la notice. Ne tondez jamais en présence d'enfants ou d'animaux. Portez des chaussures fermées et un pantalon long. Débranchez toujours la bougie avant tout entretien. Ne faites pas le plein moteur en marche. N'utilisez pas la tondeuse sur des pentes trop raides.

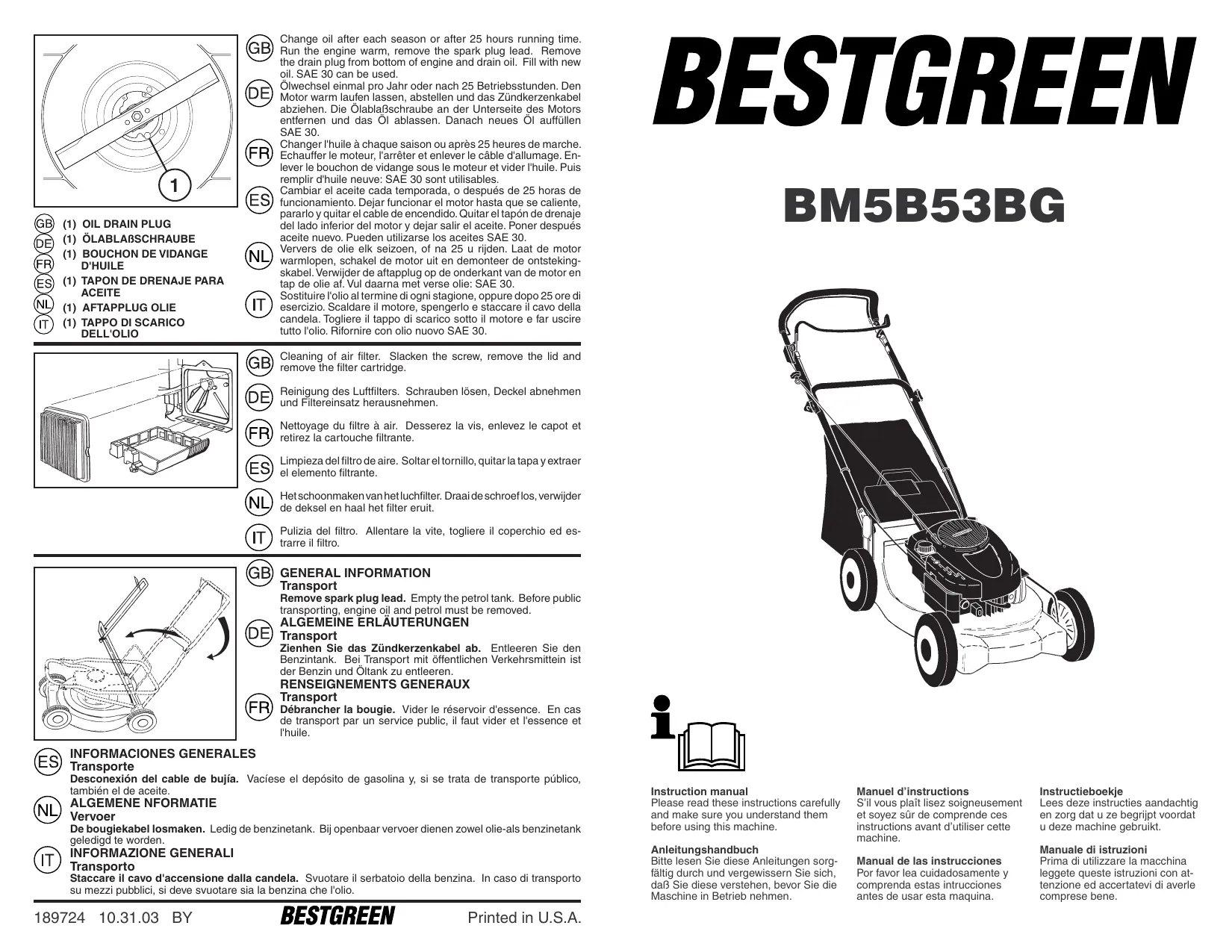

MODE D'EMPLOI BM5B53BG AEG-ELECTROLUX

FR Change l'huile à chaque saison ou après 25 heures de marche. Échauffer le moteur, l'arrête et enlever le câble d'allumage. Enlever le bouchon de vidange sous le moteur et vider l'huile. Puis remplir d'huile neuve: SAE 30 sont utilisables.

FR Transport Débrancher la bougie. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

Informationes generales

Transporte

Manuel d'instructions

S'il vous plaît, lisez soigneusement et soyez sur de comprendre ces instructions avant d'utiliser cette machine.

DONNÉES TECHNIQUES 9

APERCU 10

MONTAGE 11-13

RÉGLAGE 14

MARCHE ET ARRET. 15-17

UTILISATION DE LA TONDEUSE....17-18

ENTRETIEN 18-20

RENSEIGNEMENTS GÉNÉRAUX 20

REGLAS DE SEGURIDAD. SIVU 3-8

Arrêter moteur et vérifier la jauge à huile. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). Attention, il faut que la jauge soit visée à fond pour obtenir un résultat correct. Éviter de mettre trop d'huile.

Annuellement (à fin de la salle)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Enfilez des gants de protection avant de mettre en place ou d'enlever la lame. La démonter et la donner à aiguiser à une station-service. Bien resserrer la vis après remontage.

Au cours des périodes de croissance intensive, couper l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondre la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifier le résultat et abaisser ensuite à la hauteur souhaitée. Si l'herbe est très haute, passer la tondeuse lentement, éventuellement, la passer deux fois.

Toujours débrancher la bougie avant réparation, nettoyage, entretien. Après 5 heures d'utilisation, desserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée.

La mise en fonction (1) et l'arrêt (2) se font grâce au guidon d'embrayage fixé à la partie supérieure du mancheron.

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec le graissage du moteur.

Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc... qui pourraient s'y trouver.

Solutions pratiques de sécurité de marche pour tondeuse à hélice horizontale pédestre

ATTENTION: Ce tracteur de pelouse use est capable d'amputer mains ou pieds et de projeter des objets. Le non-respect des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voir mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussées de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirez tous les objets susceptibles devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, n'exclusivement que des récipients conçus prouvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermer avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacer les pots d'échappement défectueux.
• Avant d'utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coude ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné ou des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Éviter de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, traversez les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsqu vous changez de direction sur les pentes.
• Ne tonde pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre. - N'utilisez jamais la tondeuse à gazon avec des protections défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place. - Conservez le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux. - Débrayez toutes les lames et actionnez l'embrayage avant de mettre le moteur en marche. - Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames. - N'inclinez pas la tondeuse à gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur. - Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection. - Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie - Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement - Arrêtez la machine et débranchez le câble de bougie. - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de. xxerir un objet coincé dans le tracteur de pelouse. - si la machine commence à vibrer anormalement.

• Arrêtez la machine.
• en tout temps lorsque vous vous éloignez de la tondeuse à gazon
• avant le ravitaillement en combustible.

Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, s'il le tracteur de pelouse est équipé d'un robinet d'arrêt du carburant, fermer celui-ci. - Ralentissez lorsque vous utilisez un siège arrêté.

IV. entretien et entreposage

S'assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. - Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un BATIMENT ou les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage. - Attendre le refroidissement du moteur avant d'entreposer la tondeuse autoportée dans un espace fermé. - Pour supprimer les risques d'incendie, s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse. - Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé. - Pour plus de sécurité, replacer systématiquement les pièces usées ou détruites. - Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Placer la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplir le réservoir d'essence pure, pas de mélange 2 temps. On peut utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.

• Placer la manette des gaz sur la position "MAX".
• Pour permettre un moteur froid en marche, poussez le disp. d'amorçage (3) fois avant d'essayer de la faire démarrer. Poussez fermement. Cette étape n'est pas habituellement nécessaire pour faire démarrer un moteur qui a déjà fonctionné pendant quelques minutes.
• Maintenir la commande contre le guidon et tirer vivement sur le starter. Puis lâcher doucement la ficelle.
• Couper le moteur en lâchant la commande

REMARQUE: Sous des températures plus froides il peut être nécessaire de répéter les étapes d'amorçage. Sous des températures plus chaudes, trop amorcer peut écouffer le moteur et il refusera de démarrer. Si vous étouffez le moteur, attendez quelques minutes avant d'essayer de le remettre en marche et NE repétez PAS les étapes d'amorçage.

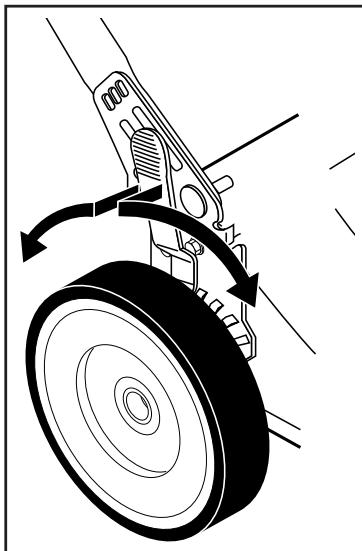

La tondeuse peut être réglée pour des hauteurs de coupe différentes.

Ajuste

Remplissez le moteur avec de l'huile pour moteur, SAE30 peuvent être utilisées. (Lisez aussi les instructions ci-lointes concernant le moteur.)

Vidage du collecteur d'herbe

• Couper le moteur en l'arrêtant la commande.
• Lever le volet arrête et enlever le collecteur au moyen de sa poignée.
• Ne pas le trainer au sol, ce qui risque d'user inutillement le tissu du sac collecteur.

Pour convertir la tondeuse

POUR LE RAMASSAGE ARRIÈRE -

• La plaque de broyeuse arrête (1) est enlevée. Le ramasse-herbe est installé. POUR LE BROYAGE -
• La plaque de broyeuse arrête (1) est enlevée.

Assemblage et montage du collecteur d'herbe

• Mettre en place le collecteur d'herbe avec sa partie dure vers le bas.
• Passer les fixations plastiques par-dessus le cadre
• Le collecteur se fixe en place en appuyant le volet au cadre.

Symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Ap- p rendez-vous à comprendre la signification de ces symboles.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.
