FBA6160A - Réfrigérateur FAURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	FAURE
Modèle	FBA6160A
Dimensions (H x L x P)	880 mm x 560 mm x 550 mm
Alimentation électrique	230 V monophasé
Consommation énergétique annuelle	153 kWh/an
Consommation énergétique quotidienne	0,419 kWh/jour
Classe climatique	SN (10-32 °C), N (16-32 °C), ST (16-38 °C), T (16-43 °C)
Réfrigérant	R600a (isobutane)
Type de dégivrage	Automatique (compartiment réfrigérateur)
Éclairage intérieur	Ampoule E14, 15 W max
Réglage de température	Thermostat gradué de 1 (moins froid) à 6 (plus froid), position 0 pour arrêt
Indicateur de température	Zone la plus froide avec affichage « OK »

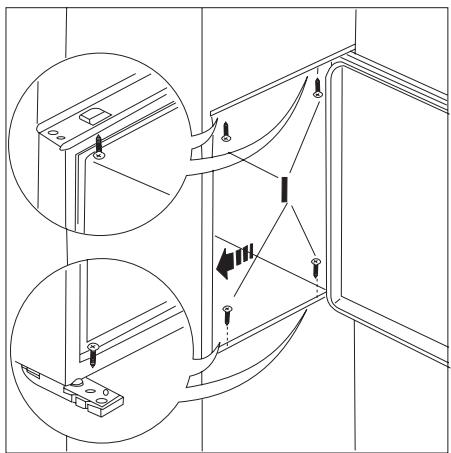

Réversibilité de la porte	Oui (livrée ouverture droite, peut être inversée)
Fonctions de sécurité	Fermeture magnétique, coupe-circuit en cas de défaut
Entretien et nettoyage	Nettoyage intérieur avec eau tiède et savon doux, nettoyage extérieur avec eau savonneuse
Garantie	Conforme à la législation en vigueur, conditions fournies par le vendeur
Service après-vente	Contacter le vendeur ou le SAV avec modèle, PNC et S-No. (sur plaque signalétique)
Accessoires fournis	Clayettes en verre, balconnets de porte, bac à légumes
Poids (approximatif)	Environ 35 kg (estimation pour un modèle encastrable)

FOIRE AUX QUESTIONS - FBA6160A FAURE

Comment régler la température de mon réfrigérateur FAURE FBA6160A ?

Le thermostat est gradué de 1 (température la moins froide) à 6 (la plus froide). Pour un usage normal, réglez-le sur une position médiane (3 ou 4). La position 0 correspond à l'arrêt. Attendez au moins 12 heures entre chaque réglage pour stabiliser la température.

Que signifie l'indication 'OK' dans le réfrigérateur ?

L'indicateur de température affiche 'OK' lorsque la zone la plus froide est à la température optimale pour la conservation des aliments. Si 'OK' n'apparaît pas, abaissez le réglage du thermostat. Après ouverture de la porte ou introduction d'aliments frais, attendez 12 heures avant de réajuster.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits de claquement, bourdonnement ou circulation de fluide sont normaux. Le compresseur et le régulateur de température peuvent émettre des sons. L'isolation peut amplifier ces bruits mais n'affecte pas le fonctionnement.

Comment nettoyer mon réfrigérateur FAURE FBA6160A ?

Débranchez l'appareil avant le nettoyage. Lavez les clayettes, balconnets et bac à légumes avec de l'eau tiède et un détergent doux non parfumé. Rincez avec de l'eau javellisée et séchez soigneusement. N'utilisez jamais de produits abrasifs ou d'éponges grattoirs.

Comment remplacer l'ampoule d'éclairage ?

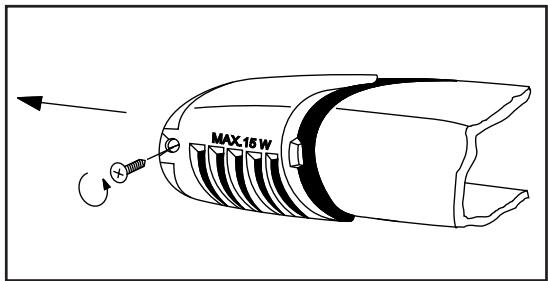

Débranchez l'appareil. Retirez le diffuseur en dévissant la vis de fixation. Dévissez l'ampoule usagée et remplacez-la par une ampoule identique : E14, 15 W maximum. Replacez le diffuseur et revissez, puis rebranchez l'appareil.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que l'appareil est de niveau. Répartissez mieux le poids dans les balconnets. Assurez-vous que l'appareil est installé correctement (voir chapitre Encastrement). Nettoyez le joint de porte si nécessaire.

Comment dégivrer mon réfrigérateur ?

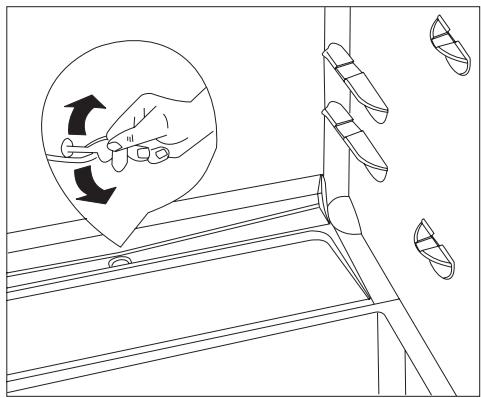

Le dégivrage du compartiment réfrigérateur est automatique : l'eau s'évacue vers un bac à l'arrière et s'évapore. Aucune intervention manuelle n'est nécessaire. Nettoyez régulièrement l'orifice d'écoulement pour éviter les obstructions.

Que faire en cas d'absence prolongée ?

Mettez le thermostat sur arrêt (position 0), débranchez l'appareil, videz-le, dégivrez et nettoyez-le. Laissez la porte entrouverte pour éviter les odeurs. Si vous ne pouvez pas le vider, faites vérifier régulièrement son bon fonctionnement.

Où placer les aliments pour une conservation optimale ?

Zone la plus froide (clayette en verre au-dessus du bac à légumes) : viandes, poissons, charcuteries. Zone tempérée (balconnets et clayettes supérieures) : boissons, œufs, beurre, fruits et légumes. Bac à légumes : légumes frais. Couvrez toujours les aliments.

Quelle est la cause de la présence d'eau autour de l'appareil ?

Vérifiez que le flexible d'évacuation à l'arrière est bien placé dans le bac collecteur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage s'il est bouché. Assurez-vous que les aliments ne bloquent pas l'écoulement.

MODE D'EMPLOI FBA6160A FAURE

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger: coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Respectez la chaîne de froid dès l'acquisition d'un aliment jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Conseils pratiques (stockage des aliments)

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Sommaire

Avertissements importants....4

Utilisation 4

Sécurité des enfants....5

Installation....5

Protection de l'environnement....5

Utilisation 7

Mise en service....7

Réglage de la température ....7

Indicateur de température ....8

Conseils pour la réfrigération....8

Emplacement des denrées....9

Conseils 9

Economie d'énergie / Stockage optimal ....9

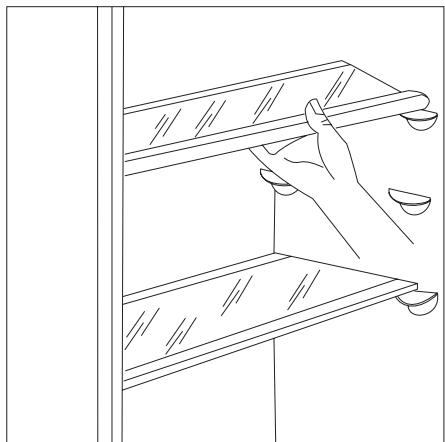

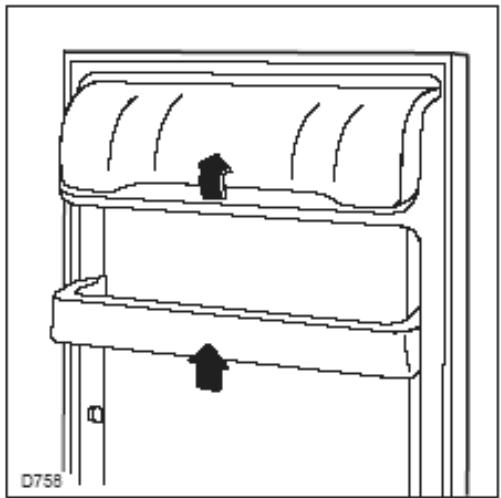

Éléments modulables ....10

Entretien et nettoyage....10

Dégivrage....10

Nettoyage....10

En cas d'absence prolongée ou de non-utilisation....10

Remplacement de l'ampoule d'éclairage....10

En cas d'anomalie de fonctionnement....11

En cas d'arrêt de fonctionnement....11

Garantie 12

Service après vente ....12

Plaque signalétique....12

Caractéristiques techniques ....13

Installation .... 13

Déballage....13

Avant la première utilisation ....13

Emplacement ....13

Branchement électrique....14

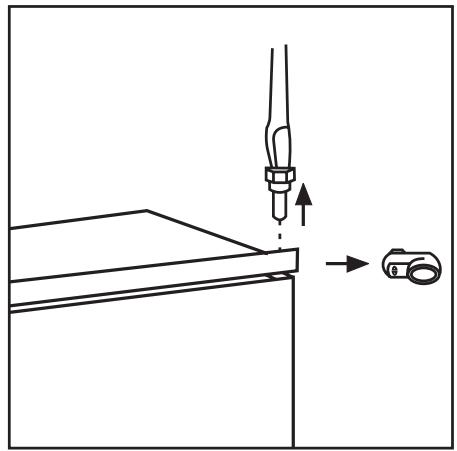

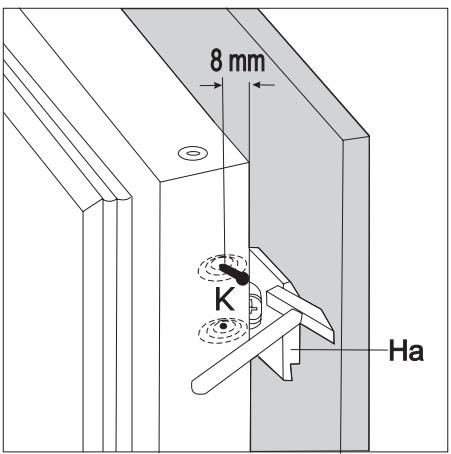

Réversibilité de la porte ....14

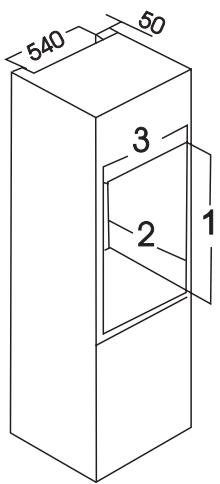

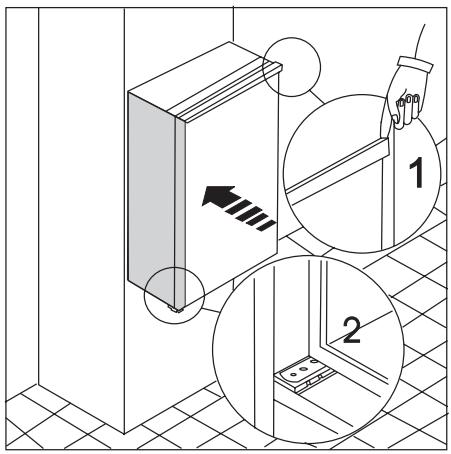

Encastrement....15

Avertissements importants

Utilisation

• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un personnel qualifié.
• En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange constructeur.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil, au remplacement de la lampe d'éclairage (si votre appareil en est équipé) ou lors d'une intervention sur votre appareil.
• N'utilisez pas de rallonge au niveau du câble d'alimentation.
• Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.

- Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie).

• Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement.
  -Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.
• Important: En cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.
• Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie).
• N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent.
• Ne placez pas près du thermostat ou de l'ampoule d'éclairage des aliments liquides.
• Ne posez pas d'éléments brûlants sur les parties plastiques de l'appareil.
• Vérifiez et nettoyez régulièrement l'orifice d'écoulement de l'eau de dégivrage.
• Ne modifiez pas ou n'essayez pas de modifiez les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Les réfrigérateurs sont destinés uniquement à la conservation des aliments.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.

Conservation des aliments / Maîtrise des températures

Stockez les aliments selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

• Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple: soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
  Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page « UTILISATION »).

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
  1) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Sécurité des enfants

• Ne laissez pas à la portée des enfants les différents emballages.
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil.
• Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil.
• Suivez les instructions données pour l'installation.
• Après la livraison, attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinière à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.

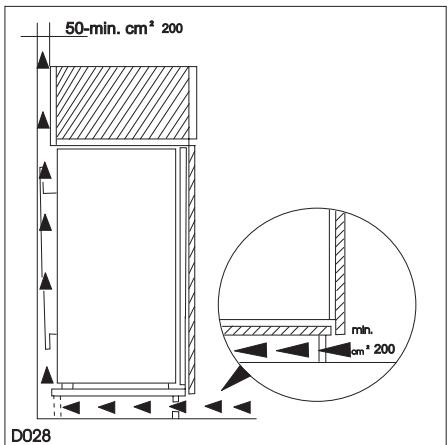

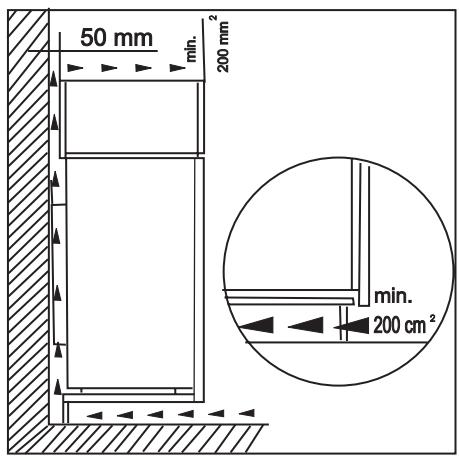

• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

• Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C., contribuant ainsi à préserver l'environnement.
• Les C.F.C. sont remplacés par des hydrocarbures.
• Le circuit réfrigérant de cet appareil contient de l'isobutane (R 600 A) : les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable :

1. Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage, ...) à l'intérieur de votre appareil.

2. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas :

3. Evitez les flammes vives (briquet) et autre allumage (étincelles).

4. Votre Aérez la pièce où se trouve l'appareil.
5. Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits frigorifiques.

Matériaux d'emballage

Les matériaux marqués par le symbole 📊 sont recyclables.

PE< = polyéthylène, p.ex. feuilles d'emballage

PS< = polystyrène, p.ex. matériel de rembourrage (sans CFC)

POM< polyoxyméthylène, p.ex. clips plastique. Tous les matériaux sont écologiques !

Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

A l\`attention de l'utilisateur

Utilisation

Mise en service

Votre appareil étant installé, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle).

Rincez et séchez soigneusement.

Attendez 4 heures avant de brancher votre appareil et de procéder au réglage du thermostat.

Placez les accessoires dans l'appareil et branchez-le.

Tournez le thermostat dans le sens des aiguilles d'une montre et placez-le sur une position médiane afin d'effectuer le réglage de la température.

La position « 0 » correspond à la position « arrêt » de l'appareil.

Réglage de la température

La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que:

• la température ambiante
• la quantité de denrées stockées
• la fréquence d'ouverture de la porte
• l'emplacement de l'appareil.

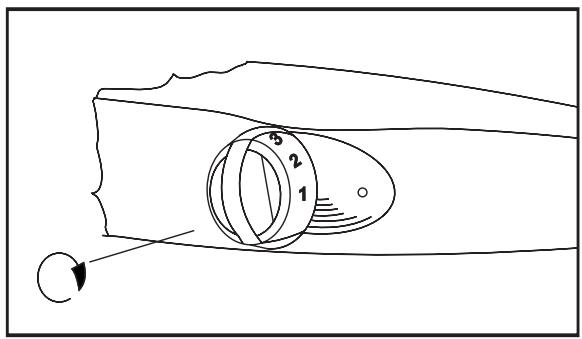

La température à l'intérieur de l'appareil est réglée par un thermostat gradué de "1" à "6".

• La position "1" correspond à la température la moins froide.
• La position "6" correspond à la température la plus froide.
• Position “•” correspond à la position "arrêt" de l'appareil.

Les repères "1" et "6" étant des repères extrêmes, nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur une position médiane en tenant compte des différentes remarques citées ci-dessus.

Indicateur de température

Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez a ce que dans l'indicateur de température "OK" apparaisse.

Si "OK" n'apparait pas, la température moyenne de la zone est trop élevée. Réglez le dispositif de réglage de température sur une température inférieure. L'indication "OK" apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température a l'intérieur de l'appareil avant de procéder si nécessaire, a un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder a une nouvelle vérification et a une éventuelle modification.

Important Apres chargement de l'appareil de denrées fraîches ou apres ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température.

Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, dispositif de réglage de température sur une température trop basse, ouvertures fréquentes de la porte), réglez progressivement le dispositif de réglage de température sur une température supérieure, jusqu'à obtenir de nouveau des périodes d'arret du compresseur. En effet, le dégivrage automatique de compartiment réfrigérateur ne s'effectue que si le compresseur s'arrete par intermittence.

Thermostat à régler

Température correcte

Conseils pour la réfrigération

• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.
• Attendez le complet refroidissement des préparations avant de les stocker (ex : soupe).
• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature.

La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

L'espace situé directement au dessus de la clayette en verre du bac a légumes est la zone la plus froide du compartiment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil.

La clayette située au-dessus du bac à légumes définit le haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite décrite sur l'autocollant, afin de garantir les températures dans cette zone.

Dans un réfrigérateur, la température n'est pas uniforme (à l'exception des appareils à froid ventilé ou brassé).

Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.

En réglant correctement votre réfrigérateur, vous obtiendrez des zones correspondant à chaque type d'aliment (voir chapitre "Avertissements importants").

• Viande crue (boeuf, porc, agneau et volaille): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes, qui correspond à la zone la plus froide. La période de conservation est de 1 à 2 jours au maximum.
• Aliments cuits, plats froids, gelée, etc.: placezles, bien couverts, sur une clayette.
• Fruits et légumes:bac(s) à légumes (une fois nettoyés).
• Beurre et fromage: placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène.

- Bouteille de lait: placez-les dans le balconnet porte bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils

Économie d'énergie / Stockage optimal

• Placez votre appareil loin d'un source de chaleur et veillez à ce que l'air circule librement tout autour de l'appareil. Voir le chapitre "Installation". Si l'appareil est installé correctement il consommera moins d'énergie.
• Evitez d'ouvrir trop souvent la porte de l'appareil et ne la laissez ouverte que le temps nécessaire.
• Veillez à ce que l'air circule librement tout autour de l'appareil. Les conduits de ventilation de l'appareil ne doivent en aucun cas être obstrués.
• Nettoyez régulièrement le condenseur (grille en métal située à l'arrière de l'appareil).
• Couvrez les aliments.
• Placez les légumes dans le(s) bac(s) approprié(s).

Eléments modulables

Clayettes

• Les clayettes sont amovibles pour permettre un nettoyage plus facile.
• Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs.
• Pour sortir la clayette, tirez-la vers l'avant jusqu'à ce qu'elle puisse basculer vers le haut ou vers le bas, afin de la dégager de la glissière.

- Pour glisser la clayette à une autre hauteur, procédez dans l'ordre inverse.

Le balconnet inférieur de contre porte et la clayette située au-dessus du bac à légumes ne doivent pas être retirées (sauf pendant le nettoyage). Ils garantissent également une bonne circulation de l'air à l'intérieur du compartiment.

Balconnets de la contre-porte

• Il est possible de modifier la position en hauteur du balconnet central sur la contre-porte selon vos besoins et le volume des denrées à stocker.
• Pour retirer le balconnet, tirez-le progressivement dans le sens des flèches, puis repositionnez-le selon vos besoins.

- Pour faciliter le nettoyage, les balconnets supérieur et inférieur de la contre-porte peuvent être aisément retirés.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Entretien et nettoyage

Débranchez l'appareil avant de procéder à son nettoyage et son entretien.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Nettoyage intérieur

Il est recommandé de nettoyer très régulièrement l'appareil.

N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage intérieur ou extérieur de votre appareil.

Retirez tous les accessoires du compartiment (clayettes, balconnets, bac à légumes, etc,...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple); rincez à l'eau javellisée et séchez très soigneusement.

Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et l'orifice d'écoulement d'eau de dégivrage à l'aide du bâtonnet se trouvant dans l'orifice.

Lavez le joint de porte en caoutchouc sans omettre de nettoyez également sous le joint.

Nettoyage extérieur

Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Rincez et séchez soigneusement.

De temps en temps, dépoussiérez le condenseur (paroi arrière de l'appareil).

En cas d'absence prolongée ou de non-utilisation

Ramenez le thermostat sur la position arrêt.

Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez la porte entrouverte pendant toute la durée de non-utilisation.

Si toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.

Remplacement de l'ampoule d'éclairage

Débranchez l'appareil.

Dévissez la vis de fixation du diffuseur et retirezle.

Dévissez l'ampoule et remplacez-la par un modèle identique (E 14, 15 W maxi).

Replacez le diffuseur et vissez-le.

Branchez l'appareil.

En cas d'anomalie de fonctionnement

La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente. Observez les recommandations suivantes :

Symptôme	Solution
La porte ne ferme pas	Mettez de niveau l'appareil. La porte est surchargée, veillez à mieux répartir le poids sur les balconnets. L'appareil n'est pas correctement installé. Voir le chapitre “Encastrement”.
L'appareil ne fait pas suffisamment de froid.	Placez le thermostat sur une position plus élevée. Vérifiez que les aliments ne sont pas en contact avec l'évaporateur afin que l'air puisse circuler librement. Vérifiez la fermeture correcte de la porte et le bon état et la propreté du joint. La température ambiante du local où est situé l'appareil est trop élevée. Trop de produits frais ont été introduits en même temps dans l'appareil ou les aliments n'ont pas été refroidis avant d'être introduits dans l'appareil.
L'appareil fait trop de froid.	Placez le thermostat sur une position moins élevée. Vérifiez que les aliments ne sont pas en contact avec l'évaporateur afin que l'air circule librement.
Le compresseur fonctionne en continu.	Placez le thermostat sur une position moins élevée. La température ambiante du local où est situé l'appareil est trop élevée. Vérifiez que les conduits d'aération ne sont pas obstruées et que la ventilation nécessaire est suffisante. Trop de produits frais ont été introduits dans l'appareil et/ou la porte est restée ouverte plus longtemps que nécessaire.
Il y a des gouttelettes d'eau sur l'évaporateur du compartiment réfrigérateur.	Ce phénomène est normal. Pendant la phase de dégivrage automatique, l'eau dégivrée ruisselle sur l'évaporateur.
Il y a de l'eau autour de l'appareil.	Placez le flexible d'évacuation situé à l'arrière de l'appareil dans le bac collecteur. Nettoyez l'orifice d'écoulement s'il est obstrué. Placez correctement les denrées alimentaires sur les clayettes si des denrées empêchent le passage de l'eau dans l'orifice d'écoulement de l'eau de dégivrage.
Bruits	Ces Phénomènes ne sont pas anormaux. Le régulateur de température peut occasionner des claquements lorsque le système s'éteint. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux. Dès que le compresseur se met en fonctionnement, vous pouvez l'entendre bourdonner ou claquer légèrement. Le matériel isolant utilisé a tendance à amplifier les bruits mais il offre un isolement parfait et une basse consommation d'énergie.

Si aucun de ces défauts n'est observé, il convient de consulter très rapidement le service après vente de votre magasin vendeur afin d'éviter toute altération des aliments. Donnez-lui la référence complète de l'appareil : ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil.

En cas d'arrêt de fonctionnement

Si la panne est de courte durée, il n'y a aucun risque d'altération pour les aliments. Abstenez-vous cependant d'ouvrir la porte.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service après vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

Service après-vente et pièces de rechange

Une fois que toutes ces vérifications ont été effectuées, si l'anomalie de fonctionnement persiste, adressez-vous à votre magasin vendeur ou à défaut votre Service après-vente.

Une commande sélective de pièces de rechange peut vous éviter des déplacements inutiles. Pour que l'intervention soit plus rapide, indiquez-lui:

• le modèle
  • le numéro de code produit (PNC)
  • le numéro de série (S-No.)

Ces informations figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil. Nous vous conseillons de noter ces informations ici, afin de les avoir rapidement à portée de main.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

i Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'intérieur de votre appareil.

Caractéristiques techniques

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil.

Consommation d'énergie	kWh/jour	0,419
	kWh/an	153

Installation

Déballage

Lors du transport et de l'installation de l'appareil, veillez à n'endommager aucune partie du circuit réfrigérant.

• À la réception de l'appareil, déballez-le et vérifiez qu'il n'est pas endommagé.
• Avant de brancher votre appareil, laissez-le environ 2 heures au repos.

Avant la première utilisation

• Retirez les bandes adhésives qui maintiennent les éléments amovibles à l'intérieur de l'appareil.
• Votre appareil étant destiné au stockage des aliments prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
• Séchez soigneusement.

Emplacement

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Évitez les expositions prolongées de l'appareil aux rayons solaires.
• Pour des raisons de sécurité, un minimum de ventilation doit être prévu comme indiqué

Important: Veillez à ce que les orifices de ventilation ne soient pas obstrués.

- Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:

Profondeur 50 mm

Largeur: 540 mm

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil suivant la classe climatique (indiquée sur la plaque signalétique, qui se trouve à l'intérieur de l'appareil sur le côté gauche). Au delà de ces températures ces performances peuvent s'en trouver diminuées.

Les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes:

Classe climatique	pour une température ambiante de
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+16 à +38 °C
T	+16 à +43 °C

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Contrôlez, que le compteur électrique peut supporter l'intensité absorbée par votre appareil (indications portées sur la plaque signalétique) compte tenu des autres appareils branchés.

Important

L'installation doit être conformément aux règles de l'art et normes en vigueur. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur ou par le fabricant. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée en cas d'incidents ou d'incendie provoqués par une mise à la terre inexistante ou défectueuse.

Important!

L'appareil doit pouvoir être débranché à tout moment du secteur ; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Cet appareil est conforme aux directives

communautaires suivantes:

87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques.

73/23 CEE du 19.2.73 (Basse tension) et modifications successives.

89/336 CEE du 3.5.89 (Compatibilité électromagnétique) et modifications successives.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite.

Conformez-vous aux instructions ci-dessous avant de l'installer pour que la porte s'ouvre à gauche.

1. Débranchez l'appareil. Dévissez la charnière supérieure et enlevez l'entretoise.
2. Retirez la porte.
3. Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
4. Remettez la porte en place et revissez la charnière supérieure et l'entretoise sur le côté opposé.

La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple). Il se peut que le joint n'adhère pas parfaitement.

Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche cheveux

Dimensions de la niche

Hauteur (1)

880

Profondeur (2)

550

Largeur (3)

560

Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:

Profondeur

50 mm

Largeur

540 mm

Pour une ventilation appropriée, suivez les indications de la figure.

1. Glissez l'appareil dans la niche en l'appuyant contre la paroi intérieure, correspondant aux côtés d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veillez à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

1. Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 4 vis (l) fournies.

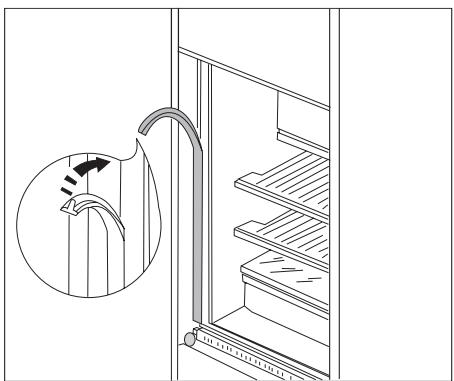

1. Appliquez le joint à pression entre l'appareil et le meuble.

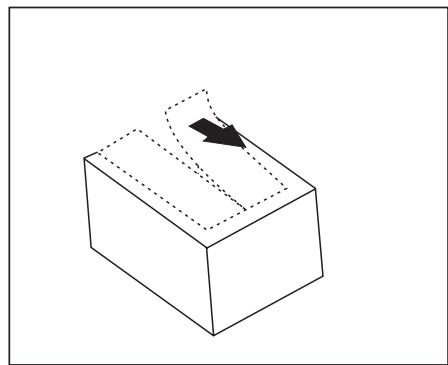

1. Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.

Appliquez les caches (C-D) sur les ailettes des buté es et dans les trous des charnières.

Appliquez la grille d'aération (B) et le couvrecharnières (E).

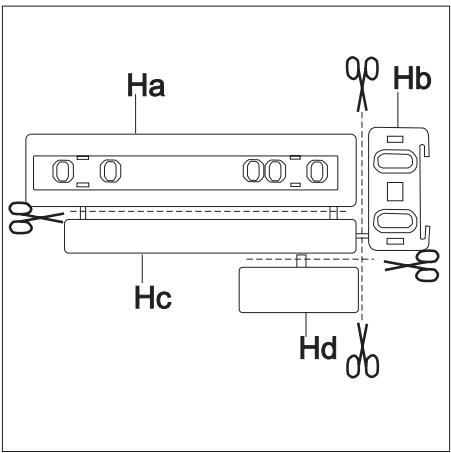

1. Séparez les pièces Ha, Hb, Hc, Hd comme indiqué dans la figure.

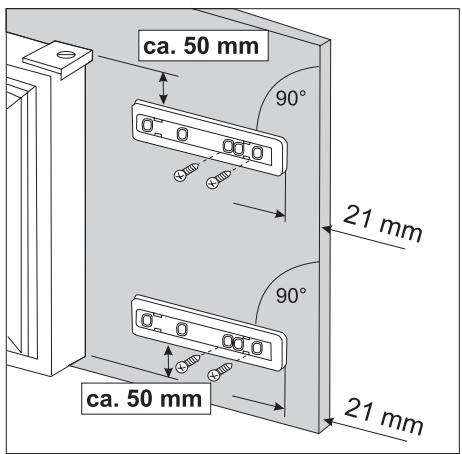

1. Posez la glissière (Ha) sur la partie interne de la porte du meuble (en haut et en bas) en respectant les côtes indiquées sur la figure et marquez la position des trous externes. Après avoir pratiqué les trous, fixez les glissières avec les vis fournies.

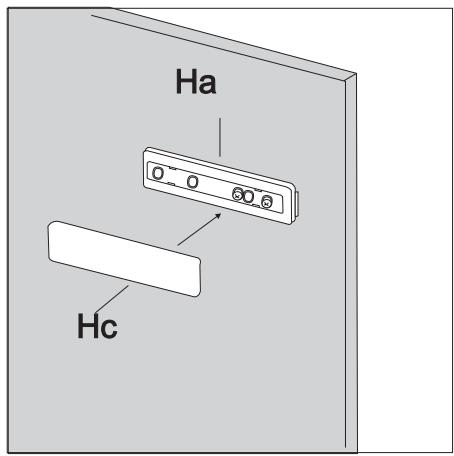

1. Fixez par encliquetage (Hc) sur la glissière (Ha)

1. Ouvrez la porte de l'appareil et celle du meuble à 90°. Introduisez l'équerre (Hb) dans la glissière (Ha). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous comme indiqué sur la figure.

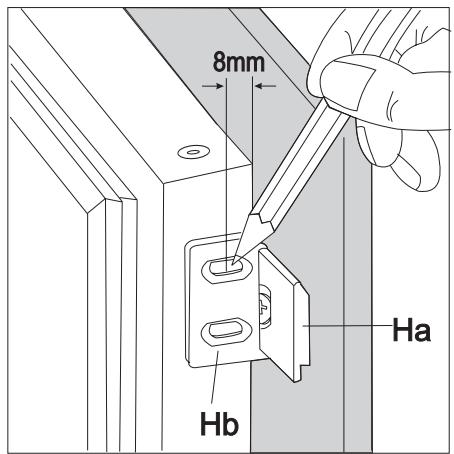

1. Enlevez les équerres et marquez avec le clou (K) à 8 mm du bord extérieur de la porte.

1. Placez de nouveau les équerres sur les glissières sur la glissière et fixez-les avec les vis fournies.

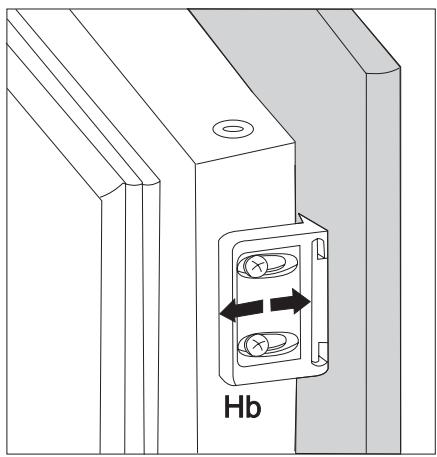

S'il est nécessaire d'aligner la porte du meuble, utilisez l'espace des rainures.

À la fin de cette procédure, vérifiez si la porte se ferme correctement.

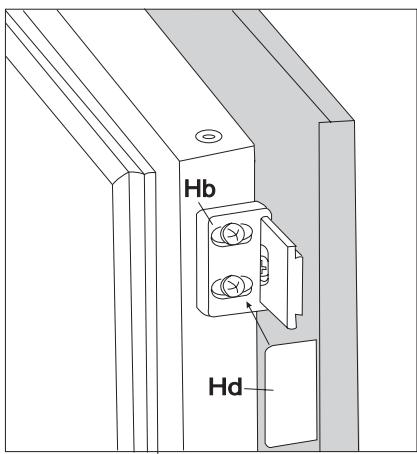

1. Fixez par encliquetage le cache (Hd) sur l'équerre Hb).
