WC-E80 - Accessoires photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur grand-angle
Marque	NIKON
Modèle	WC-E80
Compatibilité	Nikon Coolpix 8700, Coolpix 5700, Coolpix 5400
Dimensions	Ø 94,5 mm × 50 mm (longueur maximale)
Poids	Environ 500 g (sans bouchon d'objectif)
Construction optique	Deux lentilles en deux groupes
Rapport hauteur/largeur	0,8×
Longueur focale combinée (Coolpix 8700)	7,1 mm (équivalent 28 mm au format 24×36)
Nombre F/ combiné (Coolpix 8700)	f/2,8
Angle de champ (Coolpix 8700)	Env. 75°
Distance minimale de mise au point (Coolpix 8700, mode macro)	35 cm
Longueur focale combinée (Coolpix 5400)	4,6 mm (équivalent 22 mm au format 24×36)
Angle de champ (Coolpix 5400)	Env. 88°
Distance minimale de mise au point (Coolpix 5400)	50 cm
Accessoires fournis	Bouchon de protection avant et arrière, bague d'adaptation, adaptateur
Entretien	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Ne pas exposer à l'humidité, éteindre l'appareil avant montage

FOIRE AUX QUESTIONS - WC-E80 NIKON

Comment installer le convertisseur WC-E80 sur mon appareil Nikon ?

Assurez-vous que l'appareil est hors tension. Retirez le bouchon arrière du convertisseur. Montez la bague d'adaptation appropriée sur l'objectif de l'appareil, puis vissez le convertisseur à l'avant de l'adaptateur. Enlevez le bouchon avant du convertisseur avant utilisation.

Quels appareils Nikon sont compatibles avec le WC-E80 ?

Le convertisseur est compatible avec les Nikon Coolpix 8700, Coolpix 5700 et Coolpix 5400. Une bague d'adaptation spécifique est nécessaire pour chaque modèle (consultez le tableau fourni).

Comment utiliser le mode grand-angle avec le WC-E80 ?

Sur le Coolpix 8700/5700, tournez le sélecteur de mode sur Prise de vue, puis sélectionnez Réglage personnel 1 ou 2. Dans le menu OBJECTIF, choisissez Grand-angle. Pour le Coolpix 5400, accédez directement au menu OBJECTIF et sélectionnez Grand-angle. Une icône de convertisseur s'affiche.

Y a-t-il une perte de résolution avec le Coolpix 5400 ?

Oui, une perte de résolution peut se produire au niveau des marges de la photo, surtout en présence de sources lumineuses fortes dans ou près du cadre. Il est recommandé d'éviter ces conditions.

Quelles sont les dimensions et le poids du WC-E80 ?

Le convertisseur mesure Ø 94,5 mm × 50 mm (longueur maximale) et pèse environ 500 g sans le bouchon d'objectif.

Comment nettoyer le convertisseur grand-angle ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. Évitez les solvants ou produits abrasifs. Rangez-le avec ses bouchons de protection.

Puis-je utiliser le flash avec le WC-E80 ?

Oui, le flash est compatible (Flash TTL). Cependant, si une source de lumière forte est dans le cadre, des reflets ou une perte de résolution peuvent apparaître.

Quelle est la distance minimale de mise au point avec le WC-E80 ?

Pour le Coolpix 8700, elle est de 35 cm en mode macro ; pour le Coolpix 5400, elle est de 50 cm. Pour le Coolpix 5700, la distance est similaire à celle du 8700 (23 cm avec macro).

Le convertisseur modifie-t-il l'ouverture maximale ?

Oui, le nombre F/ combiné devient f/2,8 sur tous les modèles compatibles, quelle que soit l'ouverture de l'objectif de base.

Où puis-je trouver la notice complète du WC-E80 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans une autre langue.

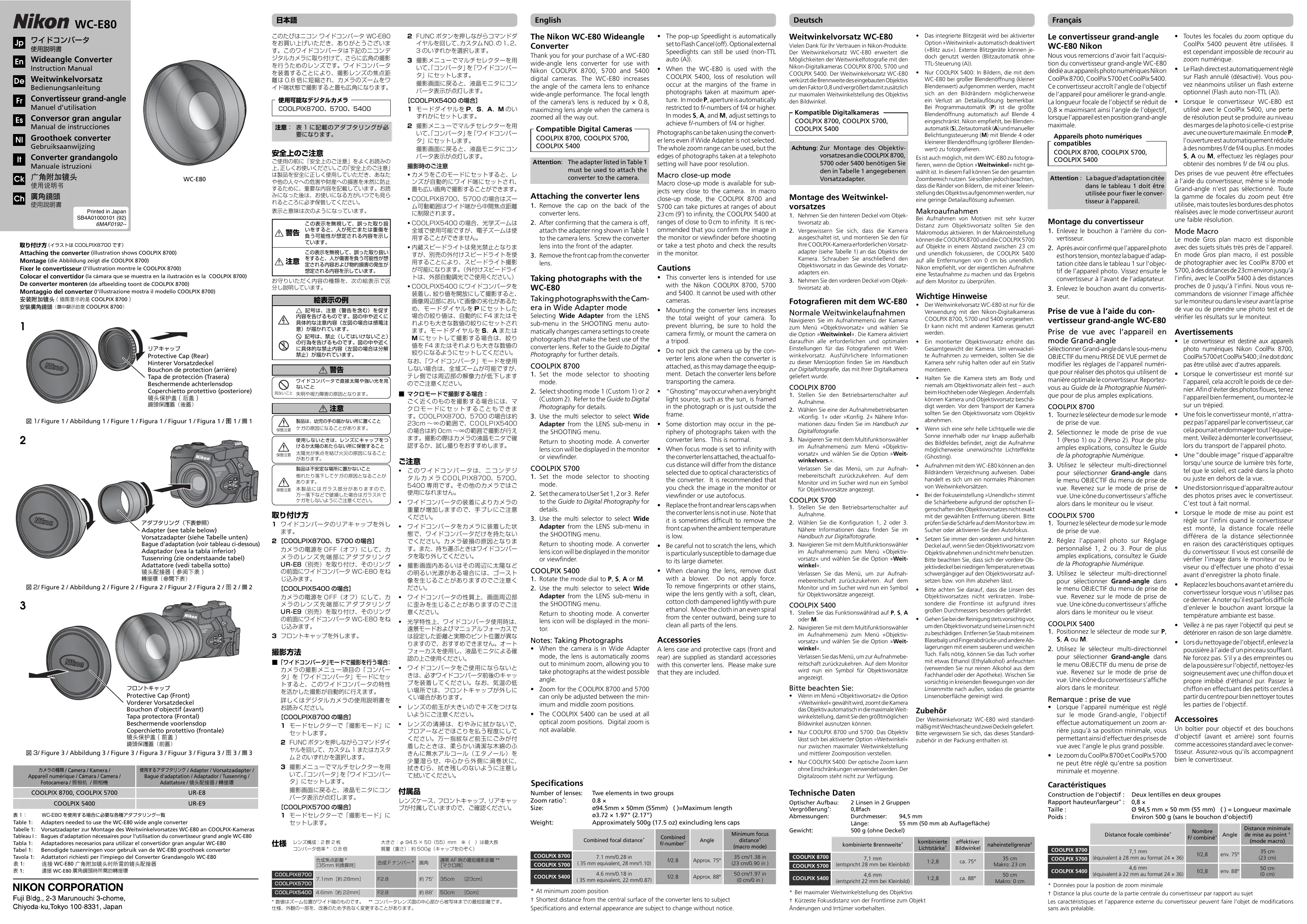

MODE D'EMPLOI WC-E80 NIKON

Fixer le convertisseur (l'illustration montre le COOLPIX 8700)

Bouchon de protection (arrière)

Bouchon de protection (arrière)

Bague d'adaptation (voir tableau ci-dessous)

Adaptateur (voir le tableau inférieur)

Tussenring (zie andereida taf) Adattatore (aditabellus sette)

Adaptateur(Voir

Bouchon d'objet (avant)

Tapa protectrice (Frontal)

Construction de l'oc Rapport hauteur/largeur*: 0,8 ×

n (50 mm ab Auflagefläche) Le zoom du CoolPix 8700 et CoolPix 5700 ne peut être régle qu'elles sa position minimale et moyenne. Rapport hauteur/largeur*: 0,8×

Données pour la position de zoom minimale

Distance la plus courte de la partie centrale du convertisseur par rapport au sujet. Act Les caractéristiques et l'appareil externe du convertisseur peuvent faire l'objet de changements sans avis préable.

Le convertisseur grand-angle

WC-E80 nikon

Nous vous remercions d'avoir fait l'acquisition du convertisseur grand-angle WC-E80 dédié aux appareils photo numériques Nikon CoolPix 8700, CoolPix 5700 et CoolPix 5400. Ce convertisseur accroît l'angle de l'objectif (Flash aille sur TTI (A))

de l'objectif pour améliorer le grand-angle. La longueur focale de l'objectif se réduit de 0.8 × maximisant ainsi l'angle de l'objectif, lorsqu'il est en position grand-angle maximale. Lorsque le convertisseur WC-E80 est utilisé avec le CoolPix 5400, une perte de résolution peut se produire au niveau des marges de la photo si celle-ci est prise

Appareils photo numériques

compatibles

une adaptation indés dans le tableau 1 doit être

utilisée pour fixer le conver

attisée à anrer hi c convertisseur à l'appareil.

Montage du convertisseur

1. Enlevez le bouchon à l'arrière du convertisseur.
2. Avec avoir confirmé que l'appareil photo est hors tension, montez la bague d'adaptation citée dans le tableau 1 sur l'objet de l'appareil photo. Vissez ensuite le convertisseur à l'avant de l'adaptateur.
3. Enlevez le bouchon avant du convertisseur.

Prise de vue avec l'appareil en mode grand-angle

Sélectionner Grand-angle dans le sous-menu OBJECTIF du menu PRISE DE VUE permet de modifier les réglages de l'appareil numérique pour réaliser des photos qui utilisent de manière optimale le convertisseur. Reportez-vous au Guide de la Photographie Numérique pour de plus amples explications.

Coolpix 8700

1. Tournez le sélecteur de mode sur le mode de prise de vue.
2. Sélectionnez le mode de prise de vue 1 (Perso 1) ou 2 (Perso 2). Pour de plus amples explications, consultez le Guide de la photographie Numérique.
3. Utilisez le sélection multi-directionnel lorsqu'une source de lumière très fort, pour sélectionner Grand-angle dans tel que le soleil, est cadre dans la photo la menu OBJECTIF du menu de prise ou juste en dehors de la vue. vue. Revenez sur le mode de prise de vue. Une icône du convertisseur s'affiche alors dans le moniteur ou le viseur. C'est tout à fait normal.

Coolpix 5700

1. Tournez le sélecteur de mode sur le mode de prise de vue.
2. Réglez l'appareil photo sur Réglage personnel 1, 2 ou 3. Pour de plus amples explications, consultez le Guide de la Photographie Numérique.
3. Utilisez le sélectionner Grand-angle dans le menu OBJECTIF du menu de prise de vue. Revenez sur le mode de prise de vue. Une icône du convertisseur s'affiche alors dans le moniteur ou le viseur.

Coolpix 5400

1. Utilisez le sélecteur multi-directionnel pour sélectionner Grand-angle dans le menu OBJECTIF du menu de prise de vue. Revenez sur le mode de prise de vue. Une icône du convertisseur's affiche alors dans le moniteur.

Remarque : prise de vue

Lorsque l'appareil numérique est réglé sur le mode Grand-angle, l'objectif effectue automatiquement un zoom arrière jusqu'à sa position minimale, vous permettant ainsi d'effectuer des prises de vue avec l'angle le plus grand possible.

Caracteristiques

Construction de l'objet : Deux lentilles en deux groupes Taille : Ø 94,5 mm × 50 mm (55 mm) = Longueur maximale Poids : Environ 500 g (sans le bouchon d'objectif)

	Distance fiscale combinée*	Nombre F/ combiné*	Angle	Distance minimale de mise au point † (mode macro)
COOLPIX 8700	7,1 mm	f/2,8	env. 75°	35 cm
COOLPIX 5700	(equivalent à 28 mm au format 24 × 36)			(23 cm)
COOLPIX 5400	4,6 mm	f/2,8	env. 88°	50 cm
	(equivalent à 22 mm au format 24 × 36)			(0 cm)

• Données pour la position de zoom minimale

Distance la plus courte de la partie centrale du convertisseur par rapport au sujet

Les caractéristiques et l'appareillage externe du convertisseur peuvent faire l'objet de modifications sans avis préalable.
