Type de produit	Viseur d'angle pour reflex Nikon 35 mm
Marque	NIKON
Modèle	DR-5
Rapport de grossissement	1:1 ou 1:2 (commutable)
Réglage dioptrique (à 1:1)	-8,0 à +3,8 m⁻¹
Réglage dioptrique (à 1:2)	-5,0 à +6,0 m⁻¹
Construction optique (à 1:1)	7 éléments en 5 groupes (prisme de Dach)
Construction optique (à 1:2)	8 éléments en 6 groupes (prisme de Dach)
Dimensions (L × H × P)	48 × 81,5 × 62 mm
Poids	Environ 90 g
Matériau	Plastique et métal
Rotation	360°
Prisme redresseur	Oui (prisme de Dach)
Compatibilité	Reflex Nikon avec viseur circulaire (ex. F3, F2, FM2, FA, FE2, etc.) – nécessite bague adaptatrice pour certains modèles
Montage	Vissage sur l'oculaire (avec ou sans bague adaptatrice)
Fonctions principales	Visée à angle droit pour prise de vue au ras du sol, en hauteur ou en macro
Entretien	Nettoyer les lentilles avec un chiffon doux et sec
Sécurité	Ne pas forcer le montage ; retirer avant de ranger l'appareil
Accessoires fournis	DR-5, bague adaptatrice pour certains boîtiers, clé de démontage de bague
Réparabilité	Pièces détachées disponibles auprès du service après-vente Nikon

FOIRE AUX QUESTIONS - DR-5 NIKON

Comment monter le viseur d'angle Nikon DR-5 sur mon boîtier ?

Retirez d'abord l'oculaire existant de votre boîtier. Ensuite, vissez le DR-5 dans le sens des aiguilles d'une montre tout en appuyant sur les boutons de verrouillage. Pour certains boîtiers (série D3, F5, etc.), vous devez d'abord monter la bague adaptatrice fournie avant de visser le DR-5. Consultez le tableau de compatibilité dans la notice pour connaître la procédure exacte selon votre modèle.

Comment régler la dioptrie sur le Nikon DR-5 ?

Regardez à travers le viseur d'angle et tournez la bague de réglage dioptrique jusqu'à ce que l'image du viseur soit nette et contrastée. Le réglage varie selon le rapport choisi : à 1:1, la plage est de -8,0 à +3,8 m⁻¹ ; à 1:2, de -5,0 à +6,0 m⁻¹.

Comment changer le rapport de grossissement entre 1:1 et 1:2 ?

Utilisez le levier d'ajustement situé sur le viseur pour passer du rapport 1:1 (image grande) à 1:2 (image plus petite). Après avoir changé de rapport, il peut être nécessaire de réajuster la dioptrie pour retrouver une image nette.

Le Nikon DR-5 est-il compatible avec tous les reflex Nikon ?

Non. Le DR-5 est conçu pour les boîtiers à viseur circulaire. Il est compatible avec les modèles F3, F2, F, FM3A, New FM2, FM2, FM, FA, FE2, FE, EL2, Nikkormat, et d'autres. Pour les boîtiers à viseur rectangulaire (série D300, D200, D90, etc.), utilisez le modèle DR-6. Certains boîtiers nécessitent une bague adaptatrice (fournie). Consultez le tableau dans la notice pour vérifier la compatibilité.

Comment nettoyer le viseur d'angle DR-5 ?

Utilisez un chiffon doux et non pelucheux pour nettoyer délicatement les lentilles extérieures. Évitez les solvants ou produits abrasifs. Veillez à ne pas rayer les surfaces optiques.

Comment retirer le DR-5 du boîtier ?

Appuyez sur les boutons de verrouillage situés sur le viseur et tournez le DR-5 dans le sens inverse des aiguilles d'une montre. Si une bague adaptatrice est montée, retirez-la avec la clé fournie en cas de résistance.

Puis utiliser le DR-5 avec des lunettes de vue ?

Oui, grâce au large réglage dioptrique (-8,0 à +3,8 m⁻¹ à 1:1), vous pouvez ajuster la netteté même si vous portez des lunettes. Vous pouvez également utiliser le DR-5 sans lunettes si le réglage dioptrique compense votre correction.

Le viseur d'angle Nikon DR-5 est-il pratique pour la macrophotographie ?

Absolument. Le DR-5 permet une visée à angle droit, idéale pour photographier au niveau du sol ou en position difficile. Avec les rapports 1:1 et 1:2, vous pouvez ajuster la taille de l'image pour un cadrage précis en macro.

Que faire si l'image dans le viseur reste floue après réglage de la dioptrie ?

Vérifiez d'abord que le rapport de grossissement est correctement enclenché. Si le problème persiste, réglez la dioptrie sur l'appareil photo lui-même (si disponible), puis ajustez à nouveau la dioptrie du DR-5. Assurez-vous également que les lentilles sont propres.

Où trouver des pièces détachées pour le Nikon DR-5 ?

Les pièces détachées (bagues adaptatrices, clés, etc.) sont disponibles auprès du service après-vente Nikon ou chez les revendeurs agréés. Consultez le site officiel de Nikon pour les coordonnées.

MODE D'EMPLOI DR-5 NIKON

(1) Éclairage (2) Barre de réglage dioptrique 3Lever de réduction du rapport

Protection de l'oculaire (2) Anneau d'ajustement des dioptries (3) Levier d'ajustement de la relation

de reproduction

Le viseur d'angle DR-5/DR-6 Nikon s'adapte au viseur des boîtiers Nikon 35mm SLR (cf. tableau pour les modèles et les types de viseurs spécifiques). Avec cet équipement, l'image du viseur est vue à angle droit (via le prisme intégré) par rapport à l'axe optique du boîtier. Une caractéristique qui est très pratique lors d'une prise de vue au ras du sol (ou de très haut) ou à chaque fois qu'une visée normale s'avère difficile, en gros plan ou en photomicrographie. Le DR-5/DR-6 est pourvu d'un prisme pour conserver une image non inversée et redressée. - Une bague de réglage dioptrique intégrée vous permet d'ajuster la dioptrie de -8,0m^-1 à +3,8m^-1 au rapport 1:1 et de -5,0m^-1 à +6,0m^-1 au rapport 1:2. - Le DR-5 convient aux boîtiers conçus avec un viseur circulaire, et le DR-6 convient à certains conçus avec un viseur rectangulaire. Une bague adaptatrice est nécessaire pour certains boîtiers lors de la mise en place du DR-5.

Fixation sur le boîtier

La fixation diffère selon le type de boîtier ou de viseur. Avant de monter le DR-5/DR-6, assurez-vous d'ôter tous les accessoires oculaires, puis reportez-vous au tableau pour la procédure de montage correcte.

Boitier	Procedure de fixation
Nikon F3, F2, F*1, FM3A, New FM2, New FM2/T, FM2, FM, FA, FE2, FE, EL2, Nikkormat ELW, EL, FT3, FT2, FTN, FT, FS	Otez l'oculaire et montez le DR-5 sur le boitier en le visant dans les sens des aiguilles d'une montre tout en appuyant sur les boutons de verrouillage. (Les modèles Nikon F2 et F ne sont pas écoupés d'oculaires.)
Nikon série D3*, série D2*, série D1, D700*, F6*, F5, série F4, F3HP, F3/T, F100, F90X, série F90, F-801s, F-801	Otez l'oculaire et montez le DR-5 sur le boitier avec la bague adaptatrice montée en le visant dans le sens des aiguilles d'une montre tout en appuyant sur les boutons de verrouillage.
Nikon série D300, D200, D100, D90, D80, série D70, D3000, D60, D50, série D40, série F80, série F75, série F70, série F65, série F60, série F55, série F50, F-601, F-601M, F-501, F-401x, F-401s, F-401, F-301, FM10, FE10, FG-20, FG, EM, PRONEA 600i	Otez l'oculaire et montez le DR-6 sur le boitier en le glissant à partir du haut du viseur du boitier. (Certains boitiers ne sont pas écoupés d'oculaires.)

1 Le DR-5 ne peut pas être monté sur les premiers modèles de boîtiers Nikon F conçus sans filetage sur l'oculaire. 2 La fonction de verrouillage d'oculaire des séries D3, D2, D700 et F6 n'est pas disponible.

Utilisation du dr-5/dr-6

1. Tournez (par ex. bord à bord) le DR-5/DR-6 pour le positionner dans la meilleure position de visée. (Le DR-5/DR-6 peut tourner sur.)
2. Réglez le rapport sur 1:1 ou 1:2.
3. Regardez à travers le viseur d'angle et tournez la bague de réglage dioptrique jusqu'à ce que l'image de visée apparaisse nette et contrastée.
4. Si l'image devient floue après avoir réglé de nouveau le rapport, tournez de nouveau la bague de réglage dioptrique.

Démontage du dr-5/dr-6

Pour le DR-5 (et la bague adaptatrice) :

• Tournez le DR-5 dans le sens contraire des aiguilles d'une montre en appuyant sur les boutons de verrouillage.

Pour le dr-6:

• Glissez le DR-6 vers le haut.

Remarques concernant l'utilisation du dr-5/dr-6

Lorsque le rapport du viseur d'angle est réglé sur 1:2, il est possible que la vue dans le viseur ne soit pas nette. Dans ce cas, ajustez la dioptrie sur l'appareil photo sur lequel il est fixé.

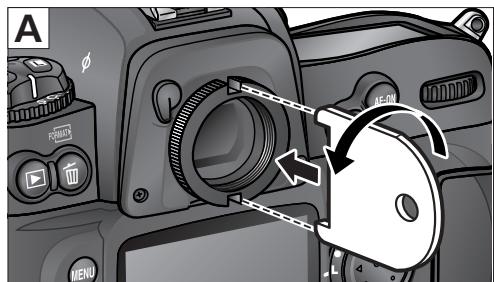

Lors du montage du DR-5 avec la bague adaptatrice fournie, celle-ci peut être difficile à rester si le DR-5 est visser fermement sur l'appareil photo. Si cela se produit, enlevez la bague adaptatrice avec la clé fournie comme illustré (A). N'utilisez pas la clé pour fixer la bague adaptatrice sur l'appareil photo. DR-6: Ne faites pas glisser trop fort le DR-6 vers le bas lorsque vous le montez sur l'appareil photo. Il pourrait tomber du viseur de l'appareil photo.

Caracteristiques	DR-5 (Sans bague adaptatrice)	DR-6
Rapport	Modifiable 1:1 ou 1:2
Conception de l'objet	A 1:1, 7 éléments en 5 groupes (dont le prisme Dach)
	A 1:2, 8 éléments en 6 groupes (dont le prisme Dach)
Ajustement dioptrique	A 1:1, -8,0 à +3,8 m-1
	A 1:2, -5,0 à +6,0 m-1
Dimensions (L x H x P)	Env. 48 x 81,5 x 62 mm	Env. 48 x 81,5 x 59,5 mm
Poids	Env. 90 g	Env. 90 g
