Type d'appareil	Scanner à plat
Technologie de numérisation	CCD (Charged Coupled Device)
Résolution optique	Non précisé
Profondeur de couleur	24 bits
Interface de connexion	USB
Compatibilité système	Windows, Mac OS
Vitesse de numérisation	Non précisé
Formats supportés	JPEG, TIFF, PDF
Alimentation	Alimentation secteur
Dimensions	Non précisé
Poids	Non précisé
Logiciel inclus	Logiciel de numérisation Nikon
Fonction de correction automatique	Oui
Garantie	Non précisé
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - AX-110 NIKON

Comment allumer l'appareil photo NIKON AX-110 ?

Pour allumer l'appareil, faites glisser le commutateur d'alimentation situé sur le dessus de l'appareil vers la position 'ON'.

Que faire si l'appareil photo ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement insérée et chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment transférer des photos sur un ordinateur ?

Connectez l'appareil photo à l'ordinateur à l'aide du câble USB fourni. L'ordinateur devrait reconnaître l'appareil comme un périphérique de stockage. Ouvrez le dossier de l'appareil pour copier les photos.

Comment régler la date et l'heure sur le NIKON AX-110 ?

Accédez au menu de configuration, sélectionnez 'Date et Heure', puis utilisez les flèches pour modifier les valeurs. Validez vos choix pour enregistrer les paramètres.

Que faire si l'objectif ne se déploie pas ?

Assurez-vous que l'appareil est allumé et que le verrou de l'objectif est déverrouillé. Si l'objectif ne se déploie toujours pas, il peut y avoir un problème mécanique et il est conseillé de contacter un service technique.

Comment supprimer des photos de la mémoire de l'appareil ?

Dans le mode de lecture, sélectionnez la photo que vous souhaitez supprimer, puis appuyez sur le bouton 'Supprimer' ou 'OK' selon les instructions affichées à l'écran.

Comment changer la carte mémoire ?

Éteignez l'appareil et ouvrez le compartiment de la carte mémoire. Retirez la carte actuelle et insérez une nouvelle carte en vous assurant qu'elle est correctement orientée avant de refermer le compartiment.

Pourquoi mes photos sont-elles floues ?

Les photos peuvent être floues si l'appareil est en mouvement lors de la prise de vue. Assurez-vous de maintenir l'appareil stable ou d'utiliser un trépied pour des prises de vue prolongées.

Comment changer les réglages de résolution des photos ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Qualité d'image' et choisissez la résolution désirée parmi les options proposées.

Que faire si l'écran de l'appareil ne fonctionne pas ?

Vérifiez si l'appareil est allumé et si la batterie est chargée. Si l'écran reste noir, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes.

MODE D'EMPLOI AX-110 NIKON

Guide d'installation d'un scanner Nikon

— Rédigé par le Support Technique de Nikon

Procedure d'installation optimale 7

1. Vérification de l'état du matériel 7
2. Installation d'une carte SCSI 9 3. Installation du logiciel 14
3. Connexion du scanner 16
4. Première mise sous tension 18

Dépannage 19

1. Désinstallation et réinstallation des logiciels 20
2. Mise à jour des gestionnaires SCSI 24
3. Cables SCSI 26
4. Réinstallation du logiciel système 28

Vérification du contenu de l'emballage

Votre scanner Nikon est livré avec un ensemble de manuels, de logiciels et d'accessoires, dont la composition exacte varie selon les pays et les particularités de la configuration proposée par votre fournisseur. Avant de commencer (et avant que votre boutique informatique ne ferme soit le soir, soit la veille du week-end !), vous devez toutefois vous assurer d'être en possession des éléments suivants.

1. Un câble d'alimentation CA

Tous bitensions, les scanners Nikon sont munis d'un connecteur électrique CA IEC et admettent de 100 à 240 V CA.

2. Un câble SCSI

Les scanners Nikon se connectent aux ordinateurs via une interface SCSI standard. Il existe différents types de câbles SCSI. Notamment, il existe trois types courants de connecteurs SCSI. Vous avez besoin du câble correspondant à votre configuration. Voir la description des connecteurs SCSI page 16.

Câble SCSI muni d'un connecteur à 50 broches et d'un connecteur à 25 broches

3. Un adaptateur SCSI

Si vous travailliez sur un ordinateur Macintosh, ce dernier est équipé en standard, sur sa face arrière, d'un connecteur SCSI de type D à 25 broches, signalé par le symbole .

Les utilisateurs de Windows 3.1 et Windows 95 doivent ajouter à leur PC une carte spéciale faisant office d'adaptateur SCSI, afin de permettre la connexion du scanner. Nikon ne garantit pas le fonctionnement de ses scanners avec une carte SCSI non testée. La liste des cartes agréées est donnée dans cette enveloppe et à la section 4. Si vous ne possédez pas l'une des cartes de cette liste, il est vivement conseillé de vous en procurer une avant de continuer. Il se peut qu'une telle carte soit fournie avec votre scanner.

4. Un bouchon de terminaison SCSI

Jusqu'à sept périphériques SCSI peuvent être connectés en chaîne. Toutefois, plus la chaîne est longue, plus elle est sujette à une certaine instabilité et aux interférences. Il est primordial de fermer la chaîne par un bouchon de terminaison. Ce dernier est un connecteur sans plomb, contenant des composants qui amortissent la fin du circuit SCSI, réduisant ainsi les interférences et les bruits captés par le câble.

Le bouchon de terminaison s'adapte au connecteur libre du dernier périphérique de la chaîne SCSI. Si ce connecteur ne correspond pas à celui du boîtier de terminaison, essayez de modifier l'ordre des périphériques dans la chaîne ou intercalez le bouchon de terminaison entre le dernier périphérique et le câble, en utilisant alors un bouchon muni d'un connecteur à chaque extrémité.

Bouchon de Terminaison

5. Logiciel

Les scanners Nikon sont généralement fournis avec leur logiciel pilote, produit soit par Nikon, soit par un autre éditeur. Dans certains cas sont également fournis des logiciels complémentaires, par exemple pour la reconnaissance optique des caractères ou pour la retouche d'images.

Le logiciel Nikon est fourni sur une disquette ou un CD étiqueté Nikon Scan. Il se compose de deux éléments :

Nikon Control: mini-application qui sert à lancer une session de numérisation.

Nikon Scan: mini-application de capture d'images qui se lance depuis un autre programme - Nikon Control ou autre programme équivalent d'un autre éditeur. À cet égard, Nikon Scan peut être considéré comme un pilote d'imprimante, à ceci près qu'il récupère une image au lieu d'en produire une.

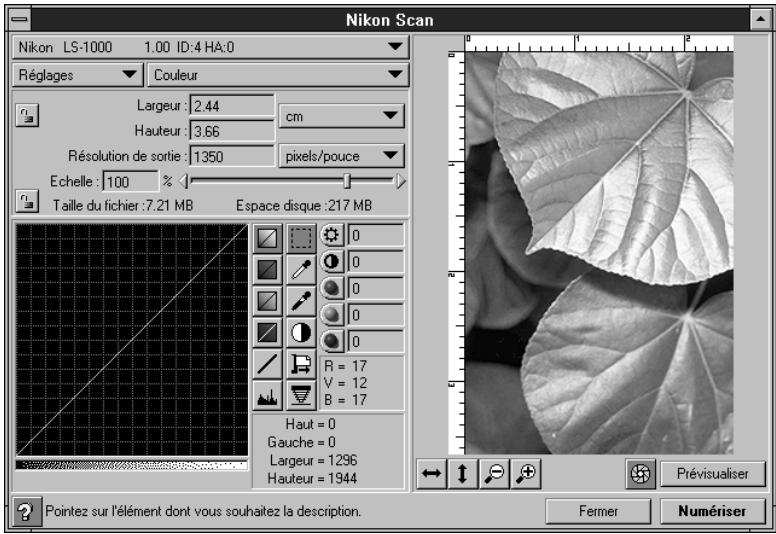

Fenêtre dénumératisation Nikon Scan

Vous recevez peut-être avec votre scanner d'autres logiciels fournis par Nikon ou par votre revendeur, par exemple, d'autres logiciels pilotes pour scanners. Si vous ne trouvez pas Nikon Scan, assurez-vous qu’il est remplacé par un autre logiciel équivalent, qui vous permettra de faire fonctionner le scanner depuis votre ordinateur.

6. Manuels

Outre le présent Guide, vous recevrez très probablement un guide d'utilisation du scanner, ainsi que des manuels d'utilisation de Nikon Scan et Nikon Control. L'objectif du présent Guide est de vous fournir toutes les informations nécessaires à l'installation et à la première session de numérisation. Pour tirer le meilleur parti de votre matériel, prenez soin de lire aussi le reste de la documentation.

Liste de contrôle :

Cable d'alimentation CA Cable SCSI approprié - Carte adaptateur SCSI (pour ordinateurs PC) Bouchon de terminaison SCSI Logiciels Manuels

Après avoir vérifié que vous avez bien tous ces éléments, passez au chapitre suivant pour savoir comment tester et préparer votre scanner.

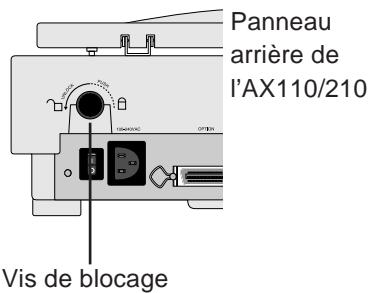

1. Vis de blocage

Les scanners Nikon sont solides, mais il arrive qu'ils subissent des dommages au cours des transports entre l'usine et l'utilisateur final.

Pour limiter les risques de dépréciation, les scanners comportant des mécanismes particulièrement délicats sont pourvus d'une vis de blocage qui maintient les pièces mécaniques pendant le transport. Si vous allumez le scanner sans avoir ôté cette vis, vous entendrez alors un bruit désagréable et vous risquez d'abîmer les mécanismes. L'illustration ci-contre montre l'emplacement de la vis de blocage.

Les modèles LS-10, 20 et 1000 ne comportent pas de vis de blocage pour le transport. La vis de blocage du modèle AX-1200 se trouve également sur le panneau arrière.

2. Voyants lumineux de la face avant

Une fois desserrée la vis de blocage, une vérification élémentaire à effectuer avant de connecter le scanner à l'ordinateur consiste à le mettre sous tension et à observer les voyants situés sur la face avant. Le tableau ci-dessous décrit le fonctionnement normal. Si vous constatez une anomalie, contactez votre revendeur ou le SAV Nikon.

Le voyant clignote lentement pendant 10 secondes, puis devient fixe. Le support de diapositives se repositionne pendant que le voyant clignote.

AX110/210 : tous les voyants clignotent une fois, puis le voyant Ready clignote rapidement pendant que le mécanisme s'initialise, puis devient fixe. Le voyant Power reste allumé pendant toute cette phase.

LS-4500 : les voyants Power et Busy s'allument, puis le voyant Busy clignote de façon irrégulière pendant que le mécanisme se réinitialise, puis il s'éteint.

Note: Ne laissez jamais une diapositive ou négative dans le scanner de film pendant l'étape d'initialisation car cela peut engendrer un mauvais calibrage.

2. Installation d'une carte SCSI

Les utilisateurs de Macintosh ne sont pas concernés par cette étape, car leurs ordinateurs sont déjà équipés de l'interface SCSI. Si vous êtes dans ce cas, cette section peut être toutefois l'occasion pour vous de vérifier l'état de votre système et de vos câbles SCSI. Voir la section 4-Connexion du scanner.

Les utilisateurs d'ordinateurs PC sont confrontés à une tâche a priori plus rébarbative, qui consiste à installer et à configurer une carte SCSI dans leur ordinateur.

Si vous travailliez sous Windows 3.1 ou 3.11, vous nevez installer manuellement les pilotes correspondant à votre carte. Si vous travailliez sous Windows 95 et que votre carte SCSI fait partie de celles que reconnaît Windows 95, le système d'exploitation effectue cette tâche à votre place. Vous nevez également vous assurer que votre carte n'interfère avec aucun autre composant de votre PC, tel que carte audio, décodeur vidéo, etc.

Ne tentez pas de connecter le scanner à l'ordinateur tant que la carte SCSI n'est pas correctement installée, vous n'aboutiriez qu'à un échec.

Les pages qui suivent vous aident à effectuer l'installation de la carte SCSI. Ne perdez pas de vue qu'il est impossible pour Nikon, fabricant de scanners, de vous conseiller sur tous les modèles de cartes SCSI. Vous trouvez toutefois ci-après les règles générales à suivre.

Nous souhaitons vous donner des indications concrètes et non simplement vous renvoyer au fabricant de la carte.

Sous windows 3.1

Une carte SCSI est un circuit imprimé qui se fixe sur l'un des connecteurs d'extension de votre ordinateur.

Configurer la carte consiste à spécifier certains paramètres permettant à l'ordinateur de communiquer avec elle : requête d'interruption, port et adressage de la mémoire. Ces paramètres se définissent d'une part sur la carte par une combinaison de cavaliers et de commutateurs ou à l'aide d'un logiciel utilisé, d'autre part sur l'ordinateur par l'ajout de lignes dans le fichier Config.sys. Cette dernière opération est généralement effectuée par le programme d'installation, qui copie également les pilotes corrects sur le disque dur.

Le mode de réglage des paramètres peut différer selon les cartes. Il est toutefois important de retenir que la valeur que vous attribuez ne doit pas entraîner de conflit avec d'autres périphériques déjà connectés à l'ordinateur. Par exemple, si vous régalez la requête d'interruption de la carte SCSI à 12 et que la souris utilise déjà cette valeur, il est probable que la souris et la carte cesseront de fonctionner.

Vérifiez soigneusement votre ordinateur avant de l'allumer en examinant toutes les cartes optionnelles installées et l'allocation de leurs ressources dans le fichier "Config.sys".

Résumé de la méthode

Etape 1: recherche quelles sont les ressources utilisées par votre ordinateur : souris, carte de réseau, port de jeu, etc. Tapez "msd" à l'invite du système afin d'exécuter le programme Info Système de Microsoft. Affichez la liste de toutes les adresses des ports, des requêtes d'interruption et des adresses en mémoire.

Étape 2: Vérifie soigneusement comment changer les réglages de votre carte SCSI. Le modèle AVA 1505, très courant, présente des indications très équivoques (voir ci-contre). Ce peut être également le cas d'autres cartes.

Étape 3: Éteignez votre ordinateur et installez la carte.

Étape 4: si la carte SCSI est fournie avec une disquette d'installation permettant de copier le pilote sur le disque dur et de modifier le fichier config.sys de façon à lancer la carte au démarrage, allumez l'ordinateur, lancez Windows et exécutez le programme d'installation à partir de la disquette.

L'installation de la carte SCSI doit être réussie avant de commencer à installer le scanner.

Réglage des requêtes d'interruption (situés sur le côté gauche de la carte)

Ces numéros sont corrects

Sous windows 95

La première fois que vous allumez l'ordinateur après l'installation de la carte, Windows 95 lance un Assistant, auxiliaire du système qui détecte le nouveau composant matériel et trouve son pilote.

Tout conflit éventuel entre la carte que vous venez d'installer et les composants déjà en place vous est signalé afin que vous le résolviez (voir ci-contre). En l'absence de conflit, trois options vous sont proposées : désigner l'un des pilotes de Windows, installer un nouveau pilote à partir d'une disquette du fabricant ou bien quitter Windows et exécuter votre propre programme d'installation à partir d'une disquette d'installation du fabricant.

Chacune des trois méthodes doit normalement réussir.

Ne connectez pas le scanner pendant l'installation de la carte SCSI, car ce serait source de confusion pour vous-même et pour l'Assistant. Pour éviter les complications, ne faites qu'une chose à la fois.

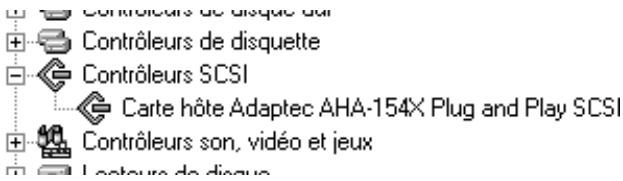

Une fois la carte SCSI correctement installée, un symbole SCSI apparaît dans la fenêtre Gestionnaire de périphériques. En vérifiant la boîte de dialogue Propriétés, vous pourrez vous assurer que la carte fonctionne correctement.

La présence d’un point d’interrogation ou d’exclamation jaune ou d’un X rouge sur l’icône SCSI signale un conflit, que vous DEVEZ résoudre avant de connecter le scanner. Voir les conseils disponibles à la section Dépannage.

Résumé de la méthode

Étape 1: définissez un ensemble de ressources libres via la fenêtre Gestionnaire de périphériques du Système.

Etape 2: configurez la carte SCSI en fonction de ces valeurs.

Étape 3: Ordinateur éteint, installez la carte SCSI en suivant les instructions de l'Assistant de Windows 95.

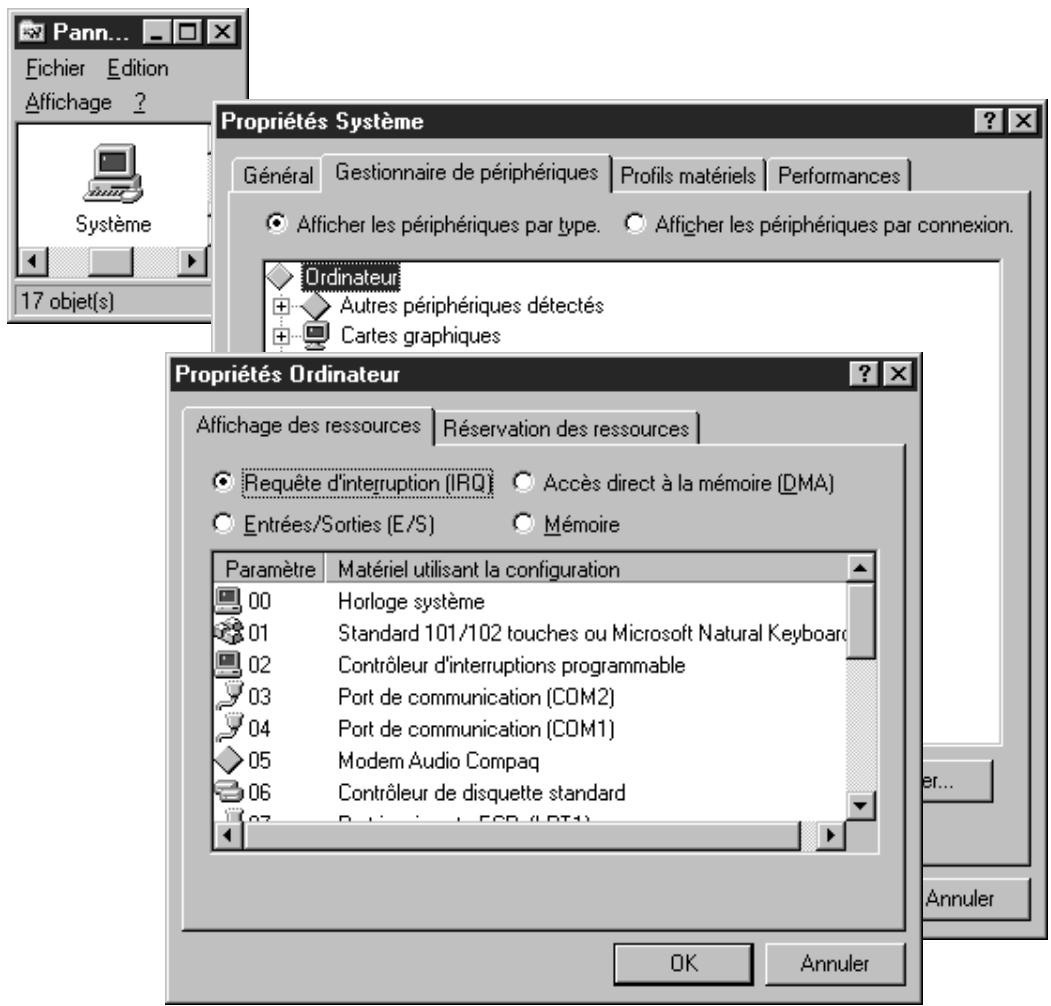

Windows 95 utilise un mode d'affichage commode pour faire apparaître les ressources utilisées par l'ordinateur.

Faites un double-clic sur l'icône Système dans le panneau de configuration et suivez le chemin d'accès Gestionnaire de périphériques/Ordinateur/Propriétés pour faire apparaître la liste de tous les requêtes d'interruption (affichée ci-dessous) et autres ressources exploitées par chaque périphérique.

Vous pouvez également obtenir ces informations en cliquant sur l'icône du périphérique à vérifier et en choisissant Propriétés.

Nikon scan pour windows 95

Une fois l'installation de la carte SCSI réussie, vous êtes familiarisé avec le fonctionnement de l'Assistant. Ce dernier vous a été jusqu'à présent d'une grande utilité, mais la nature même de son fonctionnement risque de vous empêcher de terminer l'installation.

Si vous connectez votre scanner à la carte SCSI, l'Assistant va essayer d'installer un pilote pour ce scanner. Or, un scanner ne fonctionne pas de cette façon, car c'est un périphérique temporaire qui ne fait appel au système que lorsque l'utilisateur demande une numérisation. C'est pourquoi, si vous suivez l'Assistant, notre installation risque fort d'échouer!

La solution consiste à installer d'abord le logiciel. Si, à ce stade, le scanner est connecté à l'ordinateur, commencez par le déconnecter.

Si vous possédez une disquette contenant Nikon Scan, ou un autre logiciel de numérisation, comportant un programme d'installation (Setup), désélectionnez Exécuter dans le menu Démarrer, puis tapez A:\setup dans la boîte de dialogue. Ainsi, vous serez sûr que les bons logiciels seront correctement installés.

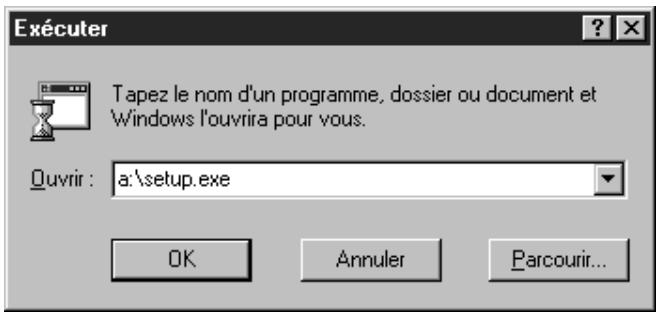

Boîte de dialogue Exécuter de Windows 95, accessible via le bouton Démarrer du bureau.

Nikon scan pour windows 3.1

Sous Windows 3.1 ou 3.11, l'installation du logiciel se résume à insérer la disquette et à CHOISIR Executer dans le menu Fichier, puis à taper A:\Setup. Mais, pour un certain nombre de raisons, il peut arriver que, même une fois le logiciel et la carte SCSI installés, tout ne fonctionne pas correctement. Cela peut être dû principalement au manque de ressources disponibles et à l'interdépendance des pilotes, phénomène caractéristique de Windows 3.1 (et que Windows 95 est prévu pour éviter). Notamment, les pilotes et programmes résident en mémoire destinés aux cartes d'extension, telles que cartes audio, cartes PCMCIA et cartes de réseau, peuvent provoquer des problèmes de mémoire empêchant le scanner de fonctionner. Par ailleurs, certains fichiers partages (notamment winaspl.dll) sont parfois remplacés ou mis à jour par les extensions, notamment par certains lecteurs de supports de stockage amovibles connectés au port parallèle. Le nouveau pilote risque de ne pas être compatible avec le scanner.

Pour éviter de telles situations, il faut réinstaller les pilotes susceptibles d'avoir été remplacés intemporairement par des ajouts ultérieurs et supprimer un à un les périphériques et programmes soupçonnés d'être à l'origine d'un conflit, jusqu'à ce que l'incompatibilité soit identifiée.

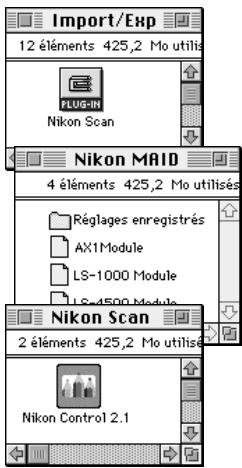

Nikon scan pour macintosh

Le logiciel Nikon Scan pour Macintosh s'installe sous forme de module externe Photoshop et doit donc être copié dans le dossier Modules externes de Photoshop (le cas échéant, dans le sous-dossier Import/Export). Vous trouvez également une icône Nikon Control dans un dossier intitulé Nikon Scan. Il s'agit d'une mini-application qui permet de lancer le module Nikon Scan même si vous n'avez pas Photoshop. Egalement, plusieurs pilotes de scanner (appelés modules MAID) sont placés dans le dossier Préférences du Dossier Système, dans un dossier appelé Nikon MAID. À chaque famille de scanners correspond un module MAID. Afin de ne pas ralentir le chargement de Nikon Scan, vous avez avantage à supprimer de ce dossier les modules inutilisés.

4. Connexion du scanner

Pour pouvoir connecter correctement le scanner à l'ordinateur, vous devez installer la carte SCSI si elle est nécessaire. Vérifiez le câble fourni avec le scanner et le connecteur du port SCSI situé à l'arrête de l'ordinateur.

Il existe plusieurs types de connecteurs SCSI, dont les trois principaux sont les suivants :

SCSI 1: connecteur en D à 50 broches sous forme de "barrette" médiane

SCSI 2: connecteur en D à 50 broches disposées sur deux rangées

SCSI Mac: connecteur en D à 25 broches disposées sur deux rangées respectivement de 12 et 13 broches

Vous ne devriez pas avoir de difficulté à tracer une combinaison vous permettant de raccorder le câble SCSI au scanner et à l'ordinateur, et d'adapter un boîtier de terminaison au scanner. Si aucune prise n'est libre sur le scanner pour recevoir le boîtier de terminaison, intercalez, côté scanner, entre le câble et le scanner, une terminaison à deux connecteurs.

Configuration SCI

Ne sachant pas quelle carte SCSI ni quels autres périphériques vous utilisez, il est impossible ici de vous donner des conseils personnalisés à propos de votre configuration. Toutefois, vous trouverez plus loin, dans la section Dépannage, un certain nombre de configurations possibles.

SCSI 1

SCSI 2

SCSI Mac

(aussi utilisé par quelques cartes SCSI)

La dernière tâche consiste à fixer le numéro d'identification SCSI du scanner.

Une chaîne SCSI peut composer jusqu'à 7 périphériques, dont certains peuvent être internes (disque dur, lecteur de CD-ROM). Chaque périphérique reçoit un numéro d'identification qui lui est propre, afin que le contrôleur SCSI puisse communiquer sans ambiguité.

Bien qu'il n'existe aucune règle impérative, l'utilisation est d'attribuer le n°7 au contrôleur SCSI, les n°0 et 1 aux disques durs et le n°3 au lecteur de CD-ROM. Les numéros 2, 4, 5 et 6 sont donc en principe libres, sauf s'ils ont déjà été attribués à des périphériques supplémentaires. Les scanners Nikon reçoivent généralement le numéro 5 en usine. Ce réglage s'effectue par un petit sélecteur à rotation ou à bascule, à l'arrière de l'appareil.

Si vous changez le numéro d'identification SCSI, vous devez éteindre puis allumer le scanner pour que le nouveau numéro soit pris en compte.

Ne pas oublier de retirer la diapositive du scanner avant de le remettre sous tension.

Sélecteur SCSI sur les scanners

5. Première mise sous tension

Faisons le point.

Vous avez effectué les opérations suivantes :

1. Vérification de l'état du scanner et de ses accessoires au déballage
2. Installation d'une carte SCSI (utilisateurs de PC seulement)
3. Installation du logiciel
4. Connexion du scanner et terminaison de la chaîne SCSI

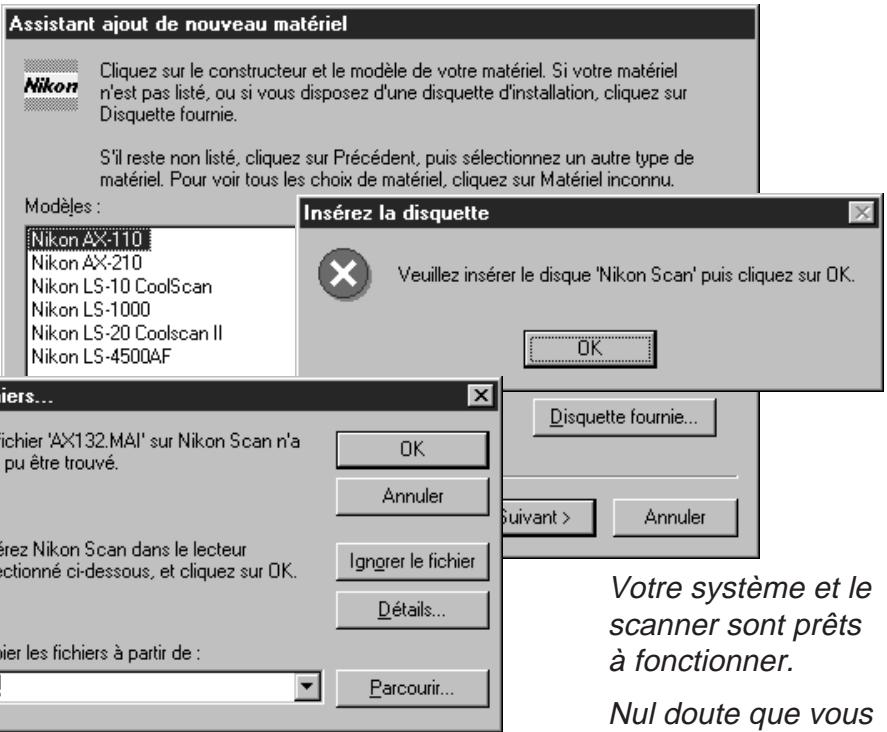

Si vous travailliez sur un PC sous Windows 95, vous verrez plusieurs messages s'afficher lorsque vous allumerez l'ordinateur pour la première fois une fois le scanner connecté. N'en tenez pas compte et cliquez sur Annuler dès que la possibilité vous en est offerte.

Si vous vous trouvez dans cette situation, cliquez sur Annuler dès que possible.

Votre système et le scanner sont prêts à fonctionner.

Nul doute que vous saurez en tirer le meilleur parti !

En cas de problème...

Nous souhaitons que vous n'ayiez jamais à consulter ces pages, ce qui signifierait que tout se passe au besoin !

Il est important de savoir ceci : si vous avez installé votre système en suivant les instructions données dans ce fascicule, si votre scanner fonctionne correctement et si votre système est “propre”—c'est-à-dire dépourvu de tout programme, pilote ou autre élément incompatible—, TOUT DOIT SE PASSER NORMALEMENT.

Commencez donc par relire ce manuel en vérifiant que vous avez effectué les opérations requises avant de connecter le scanner à l'ordinateur et que, le cas échéant, la carte SCSI est correctement installée et compatible avec les scanners Nikon (voir la liste des cartes compatibles).

Après quoi, si le problème persiste, nous vous suggérons les solutions suivantes:

1. Désinstallez tous les logiciels Nikon (voir les instructions ci-après). 2. a (Utilisation sous Windows 95) Si vous utilisez un PC sous Windows 95, supprimez le contrôleur SCSI et les scanners Nikon du Gestionnaire de périphériques. 2. b (Utilisation sous Windows 3.1) Révérifiez le fichier Config.sys pour d'éventuels conflits de pilote. Faites une copie de ce fichier et essayez d'enlever les pilotes en conflit un par un. 2. c (Utilisation sous Macintosh/MacOS) Redémarrez l'ordinateur en appuyant sur la touche Maj pour désactiver les extensions au chargement. Si cela fonctionne, essayez d'isoler le conflit en utilisant le gestionnaire d'extensions.
2. Vérifiez que les gestionnaires SCSI installés dans votre système sont les plus récents disponibles ou, à tout le moins, de la bonne version.
3. Vérifiez les câbles SCSI. Une chaîne SCSI doit être fermée à chaque extrémité. Dans le cas d'une configuration sans périphérique interne (disques durs, lecteurs de CD-ROM), la carte SCSI doit recevoir un boîtier de terminaison. Si en revanche votre configuration comporte un périphérique interne, ce dernier doit recevoir une terminaison et celle de la carte SCSI doit être ôtée ou désactivée.
4. Notre logiciel système est peut-être endommagé. Si nécessaire, réinstallez-le.
5. Réinstallez les pilotes SCSI (utilisateurs de PC) et les logiciels en représentant les différentes étapes de ce manuel.

1. Désinstallation et réinstallation des logiciels

Les instructions qui suivent décrivent la réinstallation complète du logiciel Nikon Scan et de la carte SCSI sur une plate-forme Windows 95.

1: Supprimez les périphériques du système.

Ouvrez l'icône Poste de travail sur le bureau.

Faites un double-click sur panneau de configuration.

Ouvrez l'icône Système. Une boîte de dialogue à plusieurs onglets s'ouvre.

Cliquez sur l'onglet gestionnaire de périphériques.

La liste des périphériques installés s'ouvre.

Faites un double-clic sur Contrôleurs SCSI, puis cliquez sur le périphérique à supprimer (par exemple, Adaptec HA-150X...). Son nom apparaît contrasté.

Cliquez sur le bouton Supprimer, puis confirmez en cliquant sur OK. Si un message vous signale que Windows n'est pas sur de pouvoir supprimer ce périphérique en toute sécurité, cliquez sur Rafraîchir.

Selon la même méthode, supprimez le scanner dans le groupe Nikon Scanner.

Si l'un des périphériques ou les deux ne figurent pas, recherchez-les dans la liste Autres périphériques et, si vous les trouvez, supprimez-les de cette liste.

2: Supprimez le logiciel nikon.

Dans le dossier Nikonei, cherchez le dossier Setup, puis faites un double-click sur l'icône Uninst pour désinstaller le logiciel Nikon.

Si cette solution échoue pour une raison quelconque, procédez alors comme suit :

Dans l'Explorateur Windows, supprimez le répertoire Nikonei.

Gestionnaires Windows 95

Cherchez le répertoire

WINDOWS\TWAIN_32. Si vous n'utilisez aucun autre scanner ou périphérique TWAIN, vous pouvez le supprimer. Dans le cas contraire, ne supprimez que les fichiers du répertoire TWAIN_32 commençant par NK.... Supprimez le répertoire WINDOWS\MDMODS32.

Gestionnaires Windows 3.X

Cherchez le répertoire WINDOWS\TWAIN.

Si vous n'utilisez aucun autre scanner ou périphérique TWAIN, vous pouvez le supprimer. Dans le cas contraire, ne supprimez que les fichiers commençant par NK.... Supprimez le répertoire WINDOWS\MAIDMODS.

3: Installes la carte SCSI.

Assurez-vous que votre scanner Nikon est déconnecté de la carte SCSI (s'il est interne) ou étant (s'il est externe).

Faites redémarrer l'ordinateur.

Si la carte SCSI est de type "plug and play", Windows la reconnaîtra au démarrage. Suivez les instructions affichées.

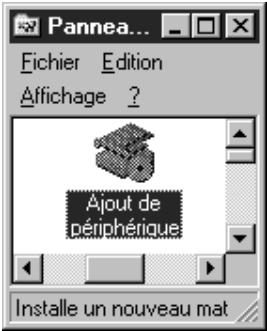

Si toutefois elle n'est pas reconnue au redémarrage de Windows 95, ouvrez l'icône Poste de travail sur le bureau. Faites un double-clic sur Panneau de configuration, puis sur Ajout de périphérique. Cliquez ensuite sur Suivant et laissez Windows 95 détecter automatiquement votre carte SCSI.

Vérifiez dans le Gestionnaire de périphériques que la carte est bien installée en constatant la présence de l'icone SCSI grise en losange et l'absence de conflit de périphérique. En cas de conflit, vous devez modifier les réglages de la carte SCSI et la réinstaller. Suivez les instructions fournies par le fabricant de la carte.

4: Installez le logiciel nikon

Insérez la disquette "Nikon Scan—Windows 95", puis cliquez sur Ajout/Suppression de programmes dans Poste de travail/Panneau de configuration.

Faites un double-clic sur le bouton Installer et suivez les instructions affichées.

5: Installez le scanner.

Branchez le scanner à la carte SCSI, allumez le scanner et faites redémarrer l'ordinateur.

Windows 95 doit afficher le message "Nouveau périphérique détecté". Suivez les instructions affichées, mais quittez lorsque vous êtes invité à insérer une disquette (voir page 18).

La procédure qui suit décrit la réinstallation complète du logiciel Nikon Scan et d'une carte SCSI sur une plate-forme Windows 3.1. Avant de commencer, assurez-vous que vous disposez des disquettes d'installation du logiciel.

1: Supprimez la carte SCSI du système.

Ouvrez l'Éditeur de configuration système (sysedit.exe) ou tapez EDIT à l'invite DOS, puis ouvrez le fichier Config.sys.

Auparavant, prenez la précaution de sauvegarder une copie de ce fichier.

Cherchez la ligne qui désigne la carte SCSI. Exemple: DEVICE=ASPIDOS.SYS, suivi de paramètres tels que “/P:330”, etc.

Au besoin, consultez le manuel du fabricant pour trouver la ligne correcte.

Tapez les caractères "rem" devant cette ligne.

Enregistrez le fichier CONFIG. SYS.

Recherchez les fichiers WINASPI.DLL et VASPID.386 dans le répertoire WINDOWS\SYSTEM.

Renommez-les respectivement WINASPI.BAK et VASPID.BAK.

2: Supprimez les logiciels nikon.

Dans le Gestionnaire de fichiers, supprimez le répertoire NIKONEI.

Cherchez le répertoire WINDOWS\TWAIN.

Si vous n'utilisez aucun autre scanner ou périphérique TWAIN, vous pouvez le supprimer. Dans le cas contraire, ne supprimez que les fichiers commençant par NK... et renommez le fichier TWAIN.DLL en TWAIN.BAK.

Supprimez le répertoire WINDOWS\MAIDMODS.

Supprimez le fichier Nikonctl.ini du répertoire WINDOWS.

3: Installez la carte SCSI

Insérez la disquette d'installation fournie avec la carte SCSI et lancez le programme d'installation. En général, il faut pour cela déclencher Exécuter dans le menu Fichier et sélectionner le lecteur A:. Le programme d'installation s'appelle généralement "Setup.exe".

Vérifiez si le fichier config.sys a été modifié.

En principe, vous verrez alors une nouvelle ligne identique à la ligne que vous avez placée en remarque (en la faisant précéder de "rem") à l'objet 1. Si ce n'est pas le cas, cela signifie que vous n'avez pas modifié la bonne ligne. Vous devez alors effacer les caractères "rem" afin de ne pas supprimer à mauvais escient une référence qui est peut-être utilisée par un autre matériel.

4: Installez le logiciel nikon.

Insérez la disquette intitulée "Nikon Scan pour Windows", puis dans le Gestionnaire de programmes, CHOISSEZ Exécuter dans le menu Fichier et tapez "A:\setup".

5: Vérifiez le système.

Cliquez sur l'icône Nikon Control pour lancer ce logiciel et dans la boîte de dialogue "Nikon Control Préférences", sélectionnez Nikon Scan comme source Twain.

Lancez Nikon Scan et vérifiez que le scanner fonctionne correctement.

Si le fonctionnement est correct, quittez et supprimez tous les fichiers que vous avez renommés avec l'extension .BAK.

La procédure suivante décrit la réinstallation complète du logiciel Nikon sur une plate-forme Macintosh.

1: Supprimez le module externe nikon scan.

Cherchez le sous-dossier Import/Export dans le dossier Modules externes de Photoshop.

Cherchez le module Nikon Scan et faites-le glisser à la Corbeille.

Ouvrez le dossier Préférences du Dossier Système, cherchez le dossier Nikon MAID et faites-le glisser à la Corbeille.

Dans le même dossier Préférences, recherchez le fichier de préférences de Photoshop et faites-le glisser à la Corbeille.

Enfin, cherchez le fichier Nikon Control et faites-le glisser à la Corbeille.

Videz la Corbeille et faites redémarrer l'ordinateur en maintenant la touche Majuscule enfoncée pour désactiver les extensions. Réinstallez le logiciel à partir des disquettes.

Assurez-vous que les fichiers suivants se trouvent aux endroits indiqués :

• Nikon Scan
• Photoshop : Modules externes : Import/Export
• LS-1000 Module, LS-4500 Module, AX1 Module
• Système: Prérérences: Nikon MAID
• Nikon Control Emplacement indifférent

Contextuel: le besoin de mise à jour des pilotes SCSI

À mesure que de nouveaux périphériques SCSI apparaissent sur le marché, les fabricants de cartes commercialisent les gestionnaires correspondants.

Toutefois, il peut arriver que certains gestionnaires se révèlent incompatibles avec les périphériques existants et une mise à jour est alors diffusée pour y remédier. Il en est de même pour les cartes SCSI : la sortie d'une nouvelle carte est généralement suivie d'une période de mise à jour des gestionnaires que certains clients signalent comme devenus incompatibles.

En cas de problème avec le fonctionnement de votre scanner, notamment si vous avez installé d'autres périphériques SCSI, il se peut que vous deviez vous procurer et installer une version plus récente de vos gestionnaires.

Dans un souci de simplification, Nikon fournit et commande les cartes SCSI Adaptec. Pour tout renseignement les concernant, consultez le site Adaptec sur Internet à l'adresse http://www.adaptec.com et sur Compuserve en tapant GO ADAPTEC.

Le gestionnaire dont vous avez besoin dépend de votre modèle de carte, mais malheureusement, la carte et son gestionnaire ne portent pas le même nom. La section qui suit vous aide à tracer et à identifier le gestionnaire SCSI utilisé dans votre système. Cette liste ne saurait toutefois être considérée comme exhaustive.

Désignation :

Fichier Config. sys (Device= \ )

Emplacement :

Dossier déterminé par le programme d'installation (identique au dans le fichier config. sys)

Nom	Exemple (Adaptec)
ASPI2DOS.SYS	AVA 1505/1510/1513
ASPI4DOS.SYS	AHA 1540/1542/640
ASPI7DOS.SYS	AVA 2740

C:\>type config.sys

device=c:\SCSI\APSI4DOS.SYS

device=c:\SCSI\APSICD.SYS

device=c:\DOS\SETVER. EXE

Désignation :

Poste de travail | Panneau de configuration | Système | Gestionnaire de périphériques | SCSI

Emplacement :

Windows\System\lodosys

Nom Exemple (Adaptec)

Les exemples qui suivent correspondent à des installations SCSI classiques. Ils vous aideront à identifier la configuration convenant le mieux à votre système. Si vous n'êtes pas familiarisé avec l'aspect des trois principaux types de connecteurs SCSI, aidez-vous des photos de la page 16.

Ces suggestions pré-supposent que vous n'avez encore aucun périphérique SCSI. Si vous êtes dans le cas contraire, vous savez probablement déjà comment interconnecter des périphériques.

Conseils

Nikon recommande vivement d'utiliser des câbles SCSI de très bonne qualité. D'une façon générale, donnez la préférence à des câbles écais, car plus le câble est écais, plus il est susceptible d'être protégé contre les interférences.

Il est également recommandé d'employer des câbles aussi courts que possible. Si à la vitesse minimale (5 Mo par seconde), une longueur totale de 8 mètres est admissible, ce chiffre tombe à la moitié lorsque la vitesse double.

Type d'ordinateur SCSI

Produit	Connecteur du scanner	Câble généralement fourni	SCSI Mac	SCSI-1	SCSI-2
AX-110	SCSI Mac et SCSI-1	SCSI Mac à SCSI-1	Connectez l'extrémité SCSI Mac à l'ordinateur et l'extrémité SCSI-1 au scanner. Insérez un bouchon de terminaison intermédiaire entre le scanner et le cable.	Connectez l'extrémité SCSI-1 à l'ordinateur et l'extrémité SCSI Mac au scanner. Placez un bouchon de terminaison sur l'autre connec-teur (SCSI-1).	Le cable fourni ne convient pas. Procurez-vous un cable SCSI-1 à SCSI-2 et connectez l'extrémité SCSI-1 au scanner via le bouchon de terminaison intermédiaire.
AX-210
LS-20	2× SCSI-1	SCSI Mac à SCSI-1	Connectez l'extrémité SCSI Mac à l'ordinateur et l'extrémité SCSI-1 au scanner. Placez un bouchon de terminaison sur l'autre connec-teur.	Le cable fourni ne convient pas. Procurez-vous un cable SCSI-1 à SCSI-1.	Le cable fourni ne convient pas. Procurez-vous un cable SCSI-1 à SCSI-2 et connectez l'extrémité SCSI-1 au scanner via le bouchon de terminaison intermédiaire.
LS-1000
LS-4500
AX-1200
LS-20	Barrette interne IDC 50 points	Aucun	Utilisez le cable ruban fourni avec l'adaptateur SCSI pour connecter le scanner. Fermez le scanner (voir le manuel fourni avec le scanner) et la carte SCSI par un bouchon de terminaison.Remarque: la terminaison de la carte SCSI peut être contrôlée par commande logicielle, par un commutateur placé sur la carte ou par l'ajout ou la suppression de résistances.

Complexité des ordinateurs

Ce n'est jamais de gaieté de cœur qu'un utilisateur accepte de réinstaller le logiciel système. Toutefois, à mesure que les ordinateurs deviennent de plus en plus complexes et que l'offre d'applications et d'extensions augmente chaque jour, la réinstallation périodique du logiciel système devient inévitable, le plus souvent à l'occasion de l'installation d'un nouveau périphérique ou logiciel.

Pourquoi réinstaller le logiciel système ?

Les constructeurs d'ordinateurs se sont rendus compte que plus les applications installées dans le système sont nombreuses, plus le risque de conflit augmente. De tels conflits se produisent souvent lorsqu'une application charge un gestionnaire dont elle a besoin pour accéder à une fonction donnée de l'ordinateur. Exemples : gestionnaires vidéo directs, redirecteurs SCSI et modules de changement de forme du pointeur.

De tels gestionnaires sont le plus souvent invisibles pour l'utilisateur et peuvent subsister après la suppression du programme ou du périphérique.

Apple Computer avec le Gestionnaire d’extensions et Microsoft avec son concept « Plug and Play » ont essayé, chacun pour leur part, de rendre leur système d’exploitation « auto-immun » en permettant la suppression manuelle ou automatique des gestionnaires et extensions inutilisés. Toutefois, ces mesures ne sont pas toujours suffisantes et au bout de quelque temps, un conflit occulte se manifeste, rendant indispensable la rénovation du système.

Un autre cas de réinstallation est celui d'une erreur système. Au cours de son fonctionnement ordinaire, l'ordinateur charge en mémoire des données, des programmes, des gestionnaires et des fichiers de préférences. En cas d'erreur système, ces éléments se trouvent pour la plupart dans un état indéterminé. Ils peuvent être endommagés ou non, chargés entièrement en mémoire ou bien en cours d'écriture sur disque.

Tout ordinateur peut fonctionner à nouveau après une erreur système, le plus simple étant de l'éteindre, puis de le rallumer. Toutefois, les dommages subis par les logiciels ne sont pas toujours visibles et une réinitialisation apparemment propre peut masquer un problème qui ne se manifestera que plus tard.

Dépannage

Par conséquent, lorsqu'il vous est conseillé de réinstaller le logiciel système, réfléchissez soigneusement à la façon dont vous avez utilisé votre ordinateur et considérez que c'est une bonne occasion pour une mise au net complète et efficace de votre poste de travail.
