Type de produit	Adaptateur secteur / chargeur d'accumulateur
Marque	Nikon
Modèle	EH-60
Compatibilité	Appareil photo Nikon Coolpix 2500, batterie EN-EL2
Tension d'entrée	AC 100-240V, 0,18-0,1A, 50/60 Hz
Tension de sortie	DC 4,2V / 1,5A
Dimensions (adaptateur)	41 mm (L) × 77 mm (P) × 26 mm (H)
Dimensions (connecteur EP-60)	39 mm (L) × 8 mm (P) × 54 mm (H)
Poids (adaptateur)	125 g (sans cordon)
Poids (connecteur EP-60)	27 g (sans cordon)
Longueur du cordon	1,80 m environ
Température d'exploitation	0 à 40 °C
Témoin lumineux	Oui, indique la mise sous tension
Fonctions principales	Alimentation secteur de l'appareil photo, recharge de la batterie EN-EL2
Entretien et nettoyage	Débrancher lorsqu'il n'est pas utilisé ; nettoyer avec un chiffon sec
Sécurité	Ne pas court-circuiter les prises ; ne pas forcer les connecteurs ; débrancher le câble secteur avant de retirer le connecteur de l'appareil
Pièces détachées / réparabilité	Cordon d'alimentation secteur amovible, connecteur EP-60 inclus
Informations générales	Utilisation avec appareil photo hors tension ; garantir une bonne insertion des connecteurs ; utiliser uniquement avec les appareils spécifiés

FOIRE AUX QUESTIONS - ADAPTATEUR SECTEUR EH-60 NIKON

Quels appareils photo sont compatibles avec l'adaptateur secteur EH-60 ?

L'adaptateur secteur EH-60 est conçu pour l'appareil photo Nikon Coolpix 2500 et peut également recharger la batterie Nikon EN-EL2.

Comment connecter l'adaptateur secteur à l'appareil photo ?

Assurez-vous que l'appareil photo est hors tension. Ouvrez le volet du logement batterie, insérez le connecteur EP-60 dans le logement, puis refermez le volet en passant le câble par le cache. Branchez l'adaptateur EH-60 sur le connecteur EP-60, puis sur une prise secteur. Le témoin lumineux s'allume.

Puis-je utiliser l'adaptateur secteur en continu ?

Oui, vous pouvez utiliser l'appareil photo en continu lorsqu'il est branché. Veillez à ne pas débrancher par inadvertance. Débranchez le câble secteur avant de retirer le connecteur EP-60.

Que faire si le témoin lumineux ne s'allume pas ?

Vérifiez que la prise secteur fonctionne, que les connexions sont bien enfoncées et que l'appareil photo est éteint lors de la connexion. Si le problème persiste, consultez un technicien agréé.

L'adaptateur secteur peut-il recharger la batterie en même temps que l'appareil fonctionne ?

L'adaptateur EH-60 permet d'alimenter l'appareil photo et de recharger la batterie EN-EL2 installée. Il est conçu pour les deux usages simultanément.

Quelles sont les précautions de sécurité à respecter ?

Ne créez pas de court-circuit avec la prise électrique. Ne forcez pas les connecteurs. Débranchez toujours le câble secteur avant de retirer le connecteur de l'appareil photo. N'utilisez pas l'adaptateur en extérieur ou dans un environnement humide.

Puis-je utiliser l'adaptateur secteur avec d'autres marques d'appareils ?

Non, l'adaptateur est spécifiquement conçu pour les appareils Nikon Coolpix 2500 et la batterie EN-EL2. L'utiliser avec d'autres appareils risque d'endommager le matériel.

Comment nettoyer l'adaptateur secteur ?

Débranchez l'adaptateur de la prise secteur. Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits chimiques.

Quelle est la tension de sortie de l'adaptateur ?

La tension de sortie est de DC 4,2V avec un courant de 1,5A.

Où puis-je trouver une version PDF de la notice ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en sélectionnant votre langue et en renseignant votre adresse email.

MODE D'EMPLOI ADAPTATEUR SECTEUR EH-60 NIKON

Alimentation secteur Fiche technique

Témoin lumineux de mise sous tension

Luz de ENCENDIDO/POWER-lampie/

DC /DC plug/

Prise électrique/Connecteur CC/

Fiche secteur pour EH-60/Enchufe del adaptador a la

Cordon d'alimentation /

Cable de corriente /Cordon d'alimentation /

Flra/G/All plug/Netzstecker/Fiche secteur murale

Fiche secteur murale/Stekker stopcontact-zijde/Presa a rete

• Shape of cord depends on country of use.
• La forme du câble électrique dépend du pays où il est utilisé.

Figure I/Abbildung I/Figure I/Figura I/Figuur I/Figura I

2/Figure 2/Abbildung 2/Figure 2/Figura 2/Figuur 2/Figura 2

3/Figure 3/Abbildung 3/Figure 3/Figura 3/Figuur 3/Figura 3

Merci pour votre achat de l'alimentation secteur EH-60. Cette alimentation secteur est destinée à l'appareil numérique COOLPIX2500 qui peut être aussi rechargé par l'accumulateur rechargeable Li-ion Nikon EN-EL2.

Avant d'utiliser ce produit, lisez attentivement à la fois ce document et le Guide de la photographie numérique fourni avec votre appareil photo.

Mesures de précaution

Avant d'utiliser l'alimentation secteur/chargeur d'accumulateur EH-60 et afin d'en assurer un bon fonctionnement, veuillez lire attentivement le présent manuel. Une fois ceci effectué, rangez ce manuel dans un lieu où les personnes utilisant ce produit peuvent facilement le consulter.

Précautions d'utilisation

• Ne connectez pas ce produit à un appareil ou périphérique qui n'est pas spécifique dans ce manuel.
• Enlevez le câble d'alimentation de la prise de courant lorsque vous ne vous en servez pas.
• Ne créez pas de court-circuit avec la prise électrique.
• Ne forcez pas la prise d'entrée DC du EP-60 ni la prise électrique lorsque le connecteur est installé dans l'appareil photo. Vous risquez, sinon, de provoquer un dysfonctionnement.
• Avant de retirer le connecteur EP-60 de l'appareil photo ou de déconnecter les prises de raccordement électrique, veillez à d'abord débrancher le câble d'alimentation secteur de la prise secteur.

Connexion de l'alimentation secteur

Avant de connecter l'alimentation secteur, vérifiez que l'appareil photo est bien hors tension. Suivez les étapes suivantes pour connecter l'alimentation secteur (figure 2).

Ouvrez le volet du logement pour alimentation/carte et insérez le connecteur EP-60.

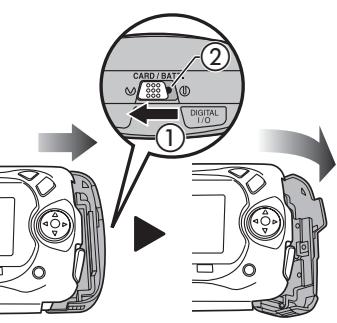

• Faites glisser le verrou du volet (①) jusqu'à l'apparition du point rouge (②), ce qui indique que le volet du logement est déverrouillé. Faites glisser le volet vers le haut et basculez-le pour l'ouvrir (figure 2-a).
• Orientez correctement le EP-60 et insérez-le dans le logement pour batterie (figure 2-b).

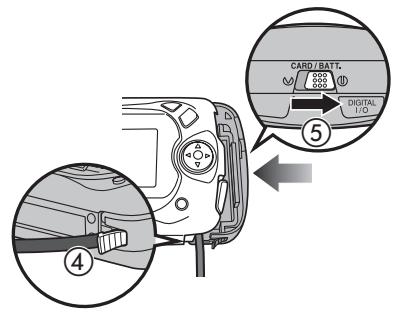

• Ouvrez le cache permettant de passer le cable du connecteur (3) et refermez le volet en vérifiant que le cable d'alimentation du EP-60 passe bien par l'ouverture dégagée (4). Faites glisser le verrou du volet jusqu'à ce que le point rouge disparaisse (5), signe que le volet est bien verrouillé (figure 2-c).

2. Branchez la prise de l'adaptateur secteur dans la prise AC du EH-60 (figure 3-a). 3. Branchez la prise sortie DC du EH-60 dans la prise d'entrée DC du EP-60 (figure 3-b).

Pour garantir une bonne connexion, assurez-vous que la prise électrique est bien insérée dans la prise d'entrée DC.

4 Branchez le câble d'alimentation à une prise secteur. Le témoin lumineux de la mise sous tension s'allumera pour indiquer que le EH-60 est bien installé. 5 Mettez le sélecteur de mode de l'appareil photo sur le mode (prise de vue) ou lecture.

Vous pouvez maintenant utiliser votre appareil photo. Lorsque vous vous servez de l'appareil photo avec l'alimentation secteur, faites attention à ne pas débrancher par inadvertance l'appareil photo.

Avant de déconnecter l'alimentation secteur. Vérifiez que l'appareil est bien hors tension. Suivez les étapes précédemment décrites dans l'ordre inverse. Lorsque vous débranchez des prises, veillez à bien tirer sur les prises et non sur les cables.

Valeur d'entrée: CA 100-240V, 0,18-0,1A, 50/60 Hz Valeur de sortie : CC 4,2V/1,5 A Température d'exploitation: 0 - 40°C Dimensions: 41 mm (L) × 77 mm (P) × 26 mm (H) environ Longueur du cordon : 1,80 m environ Poids: 125 g environ, sans le cordon d'alimentation

Dimensions : 39mm (L) × 8 mm (P) × 54 mm (H) environ

Poids : 27 g environ, sans le cordon d'alimentation

Ce produit peut faire l'objet d'une amélioration pouvant résulter de modifications des caractéristiques et de l'apparence extreme du produit, et ce sans avis préalable de la part du fabricant.
