EH-6A - Adaptateur d'alimentation NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur d'alimentation
Marque	NIKON
Modèle	EH-6A
Alimentation d'entrée	CA 100–240 V, 50/60 Hz
Alimentation de sortie	CC 13,5 V, 4,4 A
Température d'exploitation	0 °C à 40 °C
Dimensions (L × H × P)	60 × 34 × 122 mm environ
Poids	360 g environ (sans cordon d'alimentation)
Longueur du câble CC	1,8 m environ
Longueur du câble d'alimentation	1,8 m environ
Fonctions principales	Alimente l'appareil photo en courant continu ; permet de fonctionner sans accumulateur ou de recharger l'accumulateur intégré ; clips pour câbles inclus pour éviter l'emmêlement
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser avec convertisseurs de tension ou onduleurs ; débrancher en cas de non-utilisation ; ne pas court-circuiter ; utiliser un câble d'alimentation SPT-2, AWG 18, 125 V/7 A, NEMA 1-15P non polarisé (pour Canada)
Pièces détachées et réparabilité	Le câble d'alimentation est interchangeable ; les clips pour câbles sont fournis
Informations générales	Classe B, conforme NMB-003 (Canada) ; collecte séparée en Europe (DEEE) ; améliorations possibles sans préavis

FOIRE AUX QUESTIONS - EH-6A NIKON

Comment connecter l'adaptateur secteur EH-6A à l'appareil photo ?

Avant de connecter, assurez-vous que l'appareil photo est hors tension. Branchez la fiche de l'adaptateur dans le cache du port d'entrée DC de l'appareil (figure 2-b), puis branchez le cordon d'alimentation dans une prise secteur (figure 2-c). Enfin, mettez l'appareil photo sous tension.

Puis-je laisser l'accumulateur dans l'appareil photo lorsque j'utilise l'adaptateur secteur ?

Oui, vous pouvez laisser l'accumulateur. Dans ce cas, l'adaptateur secteur alimente l'appareil, pas l'accumulateur. Vous pouvez aussi retirer l'accumulateur pour alléger l'appareil. Si vous le retirez, refermez le volet du logement pour éviter la poussière.

Quelles précautions d'utilisation sont importantes ?

Ne raccordez pas l'adaptateur à des dispositifs non compatibles. Débranchez-le lorsqu'il n'est pas utilisé. Ne créez pas de court-circuit. N'exercez pas de force excessive sur les fiches. N'utilisez pas avec des convertisseurs de tension ou des onduleurs, cela pourrait endommager le produit ou provoquer un incendie.

Que faire si le connecteur ne s'adapte pas ?

Vérifiez que le type de câble d'alimentation correspond à votre pays. L'adaptateur EH-6A est livré avec un câble spécifique à la région. Ne forcez jamais la connexion. Utilisez uniquement le câble fourni ou un câble compatible spécifié (pour le Canada : SPT-2, AWG 18, 125V/7A, NEMA 1-15P).

Comment utiliser les clips pour câbles fournis ?

Les clips servent à attacher le câble CC de l'adaptateur EH-6A et le câble USB UC-E4 (si utilisé) pour éviter qu'ils ne s'emmêlent. Utilisez l'encoche la plus large pour le câble CC et l'encoche la plus étroite pour le câble USB.

L'adaptateur secteur peut-il être utilisé avec n'importe quel appareil photo Nikon ?

Non, l'adaptateur EH-6A est conçu pour des appareils photo Nikon compatibles, notamment ceux utilisant des accumulateurs de la série EN-EL4 (comme le D2H, D2X, etc.). Vérifiez la compatibilité dans le manuel de votre appareil photo.

Quelles sont les caractéristiques électriques de l'adaptateur ?

Entrée : CA 100-240 V, 50/60 Hz. Sortie : CC 13,5 V, 4,4 A. Il fonctionne dans une plage de température de 0 à 40 °C.

Comment nettoyer l'adaptateur secteur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, solvants ou nettoyants abrasifs.

Que faire en cas de problème de surchauffe ?

L'adaptateur peut chauffer normalement en utilisation. Si une chaleur excessive ou une odeur se produit, débranchez immédiatement et cessez d'utiliser. Contactez le service après-vente Nikon ou un revendeur agréé.

Où puis-je trouver la notice complète ?

La notice complète (2 pages) est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue.

MODE D'EMPLOI EH-6A NIKON

EH-6a

Shape of cable depends on country of use.
La forme du cable électrique dépend du pays où il est utilisé.

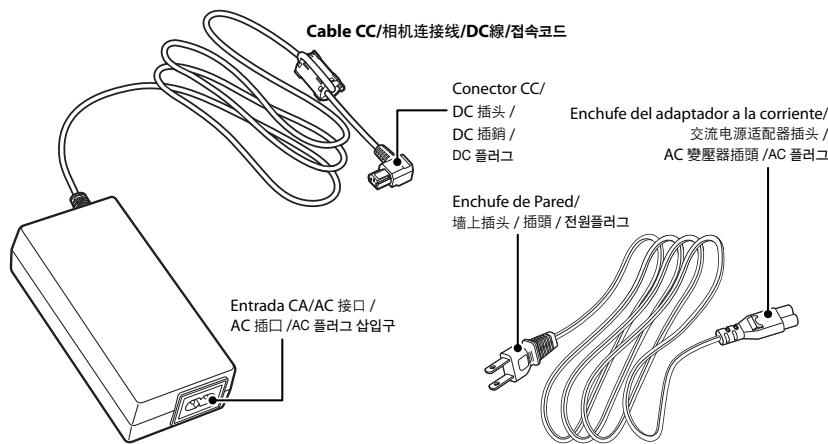

图1/Figure 1/Figure 1

DC入力端子力一/DC-IN connector cover/
Cache du port d'entrée courant continu (DC)

图2/Figure 2/Figure 2

日本語

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

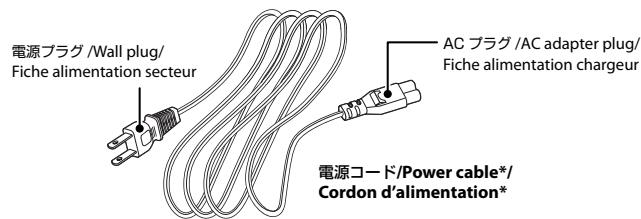

Power Supply Cord

Merci d'avoir acheté l'adaptateur secteur EH-6a.
Avant d'utiliser ce produit, lisez attentivement à la fois ce document et le manuel d'utilisation de l'appareil photo.

À l'attention des utilisateurs canadiens

ATTENTION

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Câble d'alimentation

Utilisez un cable d'alimentation SPT-2, AWG n^18 classified UL, d'une longueur de 1,8-3m, conqu pour une source de 125V7A ,avec une prise NEMA de type 1-15P non polarisée, conque pour une source of 125V15A

Avis pour les clients en Europe

Ce symbole indique que ce produit doit etre collecte séparément. Les mentions suivantes s'appliquent uniquement aux utilisateurs situés dans les pays europeens:
- Ce produit doit etre recueilli séparément dans un point de collecte approprié. Il ne doit pas etre jeté avec les déchets menagers. Pour plus d'informations,contactezVote revende ou les autorités locales chargées de la gestion des déchets.

Mesures de précaution

Pour utiliser correctement ce produit, lisez attentivement ce manuel avant toute'utilisation. Gardez-le ensuite précieusement dans un endroit facilement accessible à tous ceux qui se serviront de ce produit.

Précautions d'utilisation

• Ne raccordez pas le produit à des dispositifs non compatibles.
• Retirez la fiche alimentation secteur de la prise de courant lorsque vous ne vous en servez pas.
• Ne creez pas de court-circuit avec la prise électrique.
• N'exercez pas de force excessive sur les fiches d'alimentation secteur et chargeur lorsqu'elles sont connectées. Ceci pourrait entraîr un mauvais fonctionnement.
• Ne l'utilisez pas avec des convertisseurs ou des adaptateurs de voyage conçus pour convertir d'une tension à une autre ou avec des onduleurs. Le non-respect de cette précaution peut endommager le produit ou provoquer une surchauffe ou un incendie.

Connector l'adaptateur secteur EH-6a

Avant de connecter l'adaptateur secteur, vérifie que l'appareil photo est bien hors tension.
Suivez les étapes suivantes pour connecter l'adaptateur (figure 2; illustration montre D3).

1 Branchez la fiche alimentation chargeur dans la prise alimentation chargeur (figure 2-a).
2 Soulevez le cache du port d'entrée courant continu de l'appareil et inséréz la fiche d'alimentation boîtier dans le port d'entrée courant continu (figure 2-b).
3 Branchez la fiche alimentation secteur dans une prise de courant (figure 2-c).
4 Mettez l'appareil-photo sous tension.

Lorsque l'appareil photo fonctionne avec l'adaptateur secteur, veillez à ce qu'il ne se débranche pas accidentellement.
- Vous pouvez connecter l'adaptateur secteur même lorsqu'un accumulateur est present dans l'appareil photo. Dans ce cas, c'est l'adaptateur secteur qui alimente l'appareil et non l'accumulateur. Vous pouvez également-retirer l'accumulateur pour allégger l'appareil photo.
Pour éviter toute accumulation de poussière à l'intérieur de l'appareil photo lorsque l'accumulateur ne s'y trouve pas, voirlez à reférer le volet du logement pour accumulateur (pour les accumulateurs de la série EN-EL4, vousdez d'abord detacher le volet de l'accumulateur; reportez-vous au manuel d'instructions fourni avec l'accumulateur).

IMPORTANT

Avant de déconnecter l'adaptateur secteur, assurez-vous que l'appareil photo est étéint. Débranche la fiche alimentation boitier, puis déconnectez la fiche alimentation secteur en tirant sur la prise et non sur le cordon.

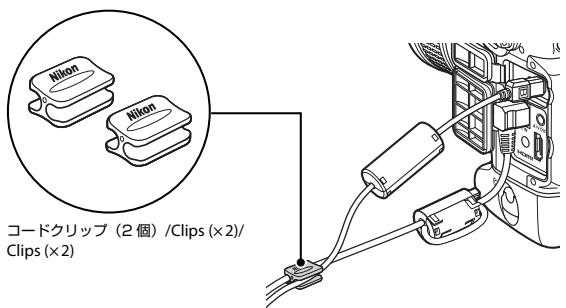

Fixation des clips pour câbles

L'adaptateur secteur EH-6a est livré avec deux clips pour câbles. Lorsque le cable de l'adaptateur secteur EH-6a et le cable USB UC-E4 sont connectés, ces clips sont utilisés afin de les attacher ensemble, ce qui permet de ne pas les émméler. Utilisez l'encoche la plus large pour le Cable CC de l'adaptateur secteur EH-6a et l'encoche la plus étroite pour le cable UC-E4.

\section*{Caracteristiques}

Valeur d'entrée : CA 100-240 V, 50/60 Hz

Valeur desorting: CC13,5V,4,4A

Température d'exploitation: 0-40°C

Dimensions (L× H× P) .. 60× 34× 122mm environ

Longueur du cable CC: 1,8 m environ

Poids: 360 g environ, sans le cordon d'alimentation

Longueur du cable d'alimentation: 1,8 m environ

Ce produit peut faire l'objet d'une amélioration pouvant résultat de modifications des caractéristiques et de l'apparce exter du produit, et ce sans avis préalable de la part du fabricant.
