Marque	ARTHUR MARTIN
Modèle	E6578MPW1ELEC.M.PY
Type de produit	Cuisinière électrique
Type de cuisinière	Table de cuisson + four encastrable
Nombre de foyers	4
Type de foyers	Plaques électriques (2 standard, 2 à limiteur)
Puissance table de cuisson	6,0 kW (total)
Puissance four	3,3 kW
Puissance gril	2,9 kW
Type de four	Électrique multifonction (traditionnel, ventilé, gril, tournebroche, turbo gril, cuisson viandes, maintien au chaud, flash)
Nettoyage	Pyrolyse (deux cycles: PYR et PYR+)
Programmateur	Électronique avec minuteur, durée de cuisson, fin de cuisson, affichage température
Température maximale four	240°C (cuisson), 500°C (pyrolyse)
Dimensions (H x L x P)	86,5-88 x 59,5 x 61,8 cm
Poids	57,5 kg
Alimentation électrique	230 V, 50 Hz (monophasé ou triphasé)
Fusible recommandé	32 A (monophasé)
Section câble d'alimentation	3 x 6 mm² (monophasé)
Sécurité enfant	Oui (verrouillage touches)
Verrouillage porte pyrolyse	Oui (automatique à partir de 300°C)
Arrêt automatique de sécurité	Oui (1h55 ou 12h selon température)
Éclairage four	Ampoule 25 W, culot E14
Accessoires fournis	2 grilles support, plateau multi-uses, tournebroche, tiroir de rangement
Garantie	1 an (pièces)

FOIRE AUX QUESTIONS - E6578MPW1ELEC.M.PY ARTHUR MARTIN

Comment utiliser le programmateur pour une cuisson programmée ?

Pour programmer une cuisson, tournez le sélecteur de fonctions sur la position souhaitée, puis appuyez sur le bouton durée de cuisson pour régler le temps. Ensuite, appuyez sur fin de cuisson pour régler l'heure de fin. Le four démarre automatiquement de manière à terminer à l'heure choisie. Un signal sonore retentit en fin de cuisson.

Comment nettoyer le four par pyrolyse ?

Retirez les grilles et le tournebroche. Sélectionnez le mode pyrolyse (PYR ou PYR+) sur le sélecteur. Confirmez la durée. Le four chauffe à environ 500°C pour carboniser les salissures. La porte se verrouille automatiquement. Après refroidissement, essuyez les résidus avec une éponge humide.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que la sécurité enfant n'est pas activée (un point rouge clignote dans l'affichage). Vérifiez également les fusibles et le branchement électrique. Si le programmateur fonctionne mais le four ne chauffe pas, désactivez la sécurité enfant en appuyant simultanément sur les touches température et durée.

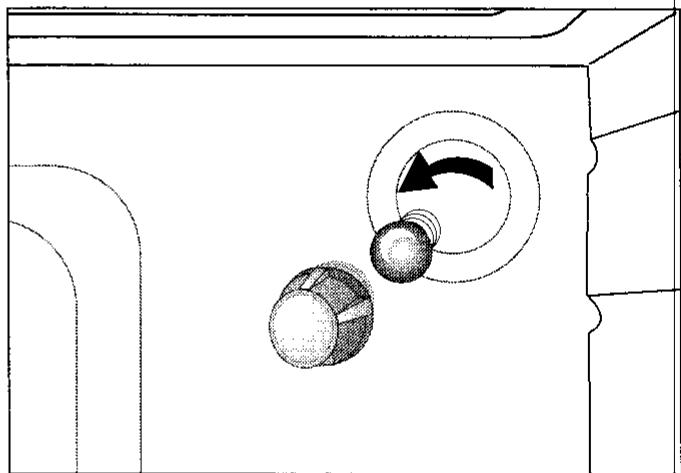

Comment remplacer l'ampoule d'éclairage du four ?

Débranchez l'appareil et assurez-vous que le four est froid. Dévissez le capuchon en verre dans le sens inverse des aiguilles d'une montre. Remplacez l'ampoule par une ampoule 25W, type E14 spéciale chaleur (résiste à 300°C). Revissez le capuchon.

Comment utiliser la sécurité enfant ?

Pour activer la sécurité enfant, le four étant éteint, appuyez simultanément sur les touches température et durée pendant moins de 2 secondes. Un bip retentit et un point rouge apparaît. Pour désactiver, refaites la même opération.

Puis-je utiliser du papier aluminium dans le four ?

Évitez de placer du papier aluminium directement sur la sole ou en contact avec les parois. Vous pouvez en placer une petite feuille sur la grille sous un plat pour recueillir les jus, mais ne couvrez pas toute la grille pour permettre la circulation d'air.

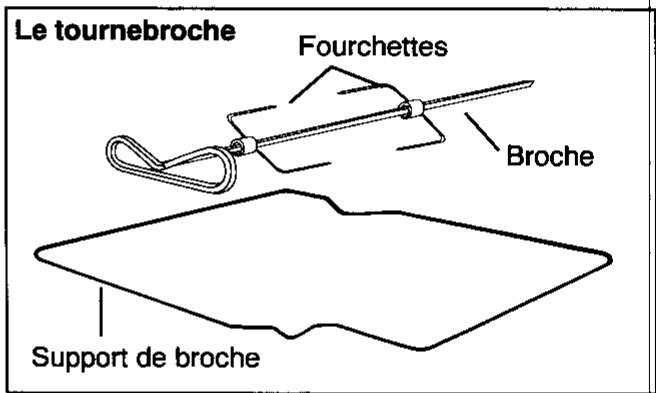

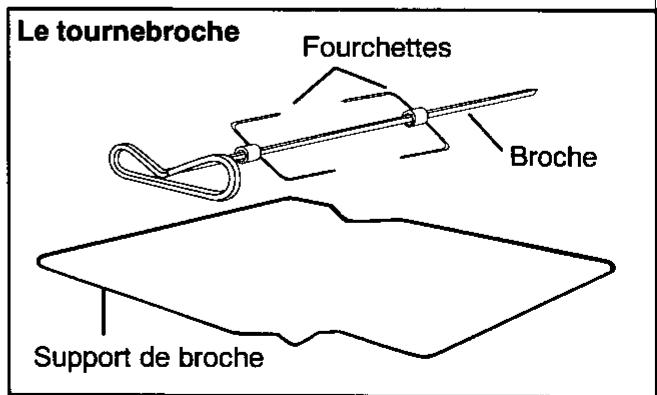

Comment utiliser le tournebroche ?

Enfilez la pièce à rôtir sur la broche, fixez-la avec les fourchettes et placez-la sur le support. Glissez l'ensemble au gradin ③. Engagez l'extrémité de la broche dans l'entraînement au fond du four. Sélectionnez la position tournebroche (symbole broche). Utilisez des gants pour retirer la broche chaude.

Quels types de plats et moules utiliser ?

Utilisez des plats résistants à la chaleur (verre à feu, terre cuite, métal). Les plats en aluminium ou terre cuite donnent un dessous moins coloré, tandis que la fonte émaillée ou le verre foncé donnent un dessous plus coloré. Adaptez le niveau dans le four selon le résultat souhaité.

Comment régler l'horloge du programmateur ?

Appuyez simultanément sur les boutons durée et fin de cuisson pendant environ 3 secondes. L'heure clignote. Utilisez les boutons + ou - pour régler l'heure exacte. Relâchez.

Que faire en cas de dysfonctionnement ?

Consultez d'abord le chapitre EN CAS D'ANOMALIE DE FONCTIONNEMENT dans la notice. Vérifiez les fusibles, le branchement, la sécurité enfant. Si le problème persiste, contactez le Service Après-Vente en indiquant la référence commerciale et le numéro de série.

MODE D'EMPLOI E6578MPW1ELEC.M.PY ARTHUR MARTIN

Cuisinière électrique

multifonction pyrolyse

60 x 60

E6578MP

ARTHUR MARTIN

Electrolux

Nous vous remercions de la confiance que vous nous avez témoignée en CHOISSANT:

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous solliciter pour d'autres appareils de notre marque.

Table des matières

Avertissements importants 4

DESCRIPTION DE VOTRE CUISINIÈRE 6

L'INTERIEUR DU FOUR 7

LE PROGRAMMATEUR ELECTRONIQUE 8

CONSEILS AVANT LA PREMIERE UTILISATION 11

COMMENT UTILISER LA TABLE DE CUISSON 12

COMMENT UTILISER LE FOUR 13

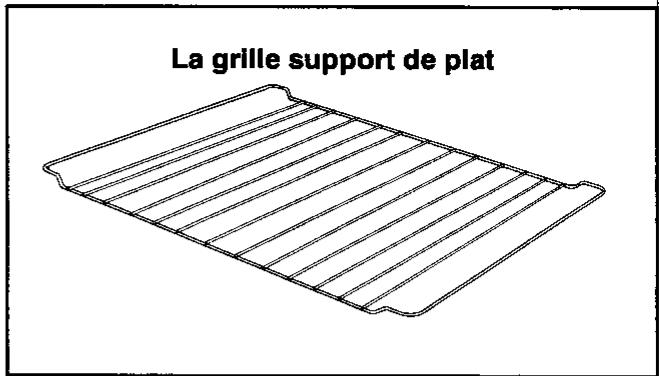

Les accessoires du four 15

La cuisson traditionnelle 16

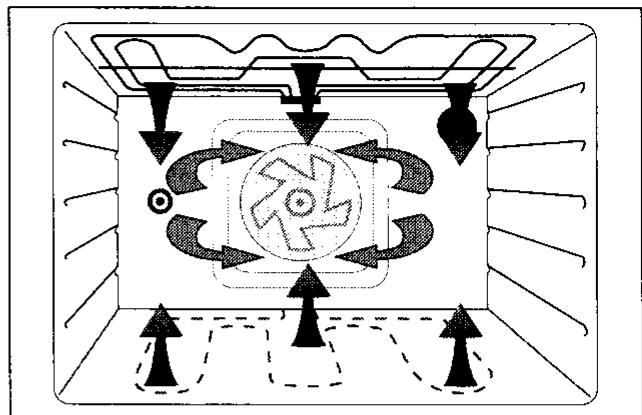

La cuisson ventilée 17

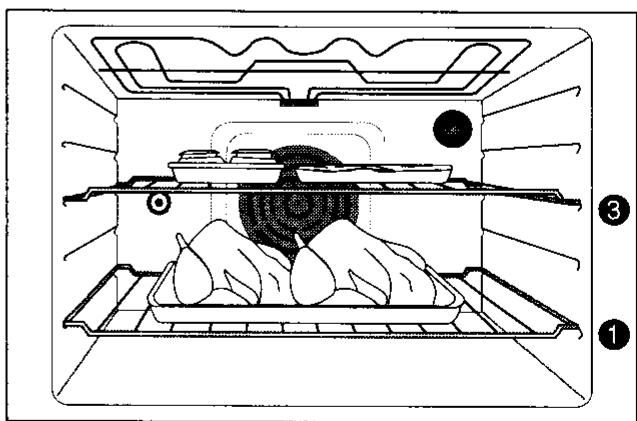

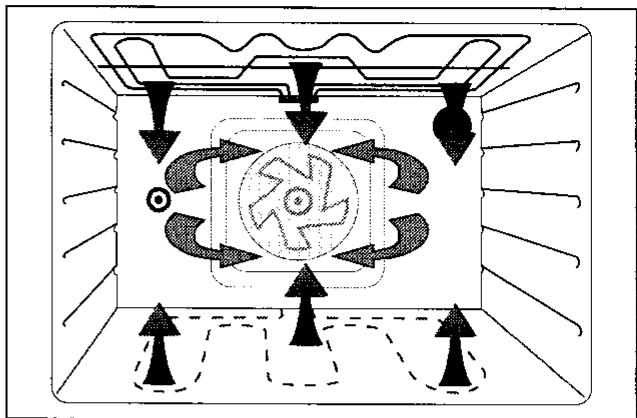

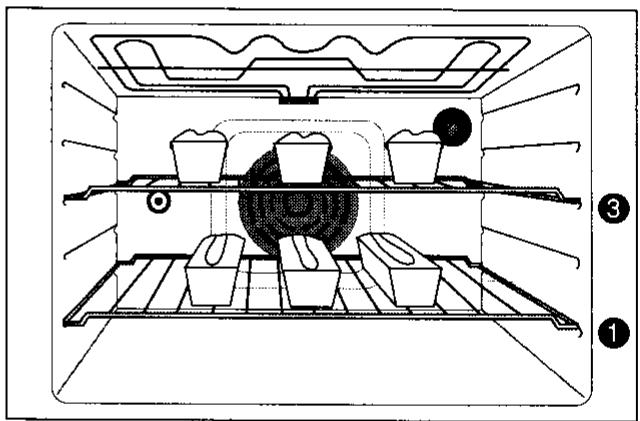

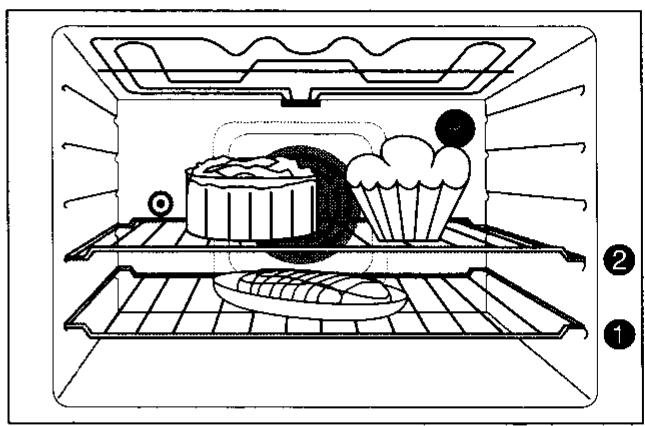

La cuisson ventilée sur plusieurs niveaux 18

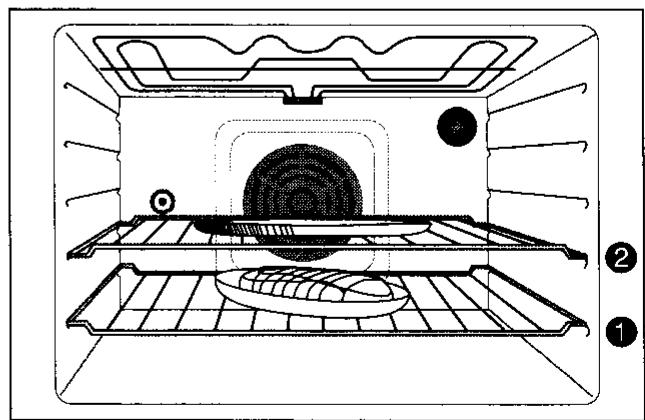

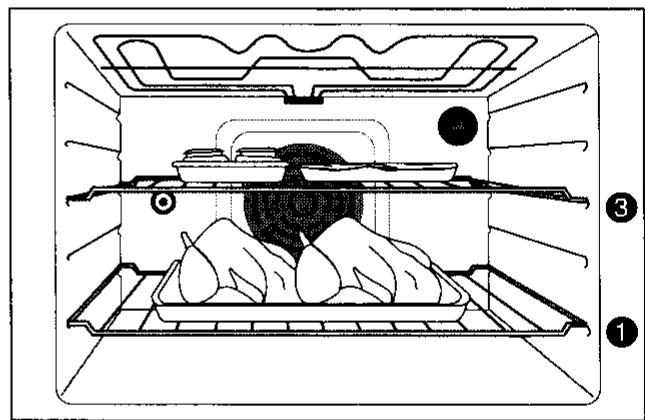

Des idées de menus 19

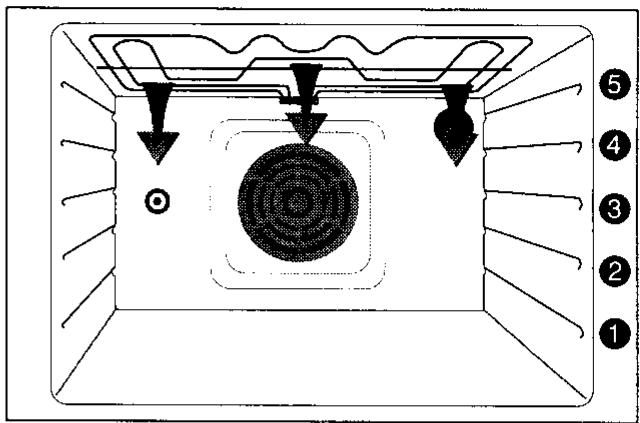

La cuisson au maxi-gril 20

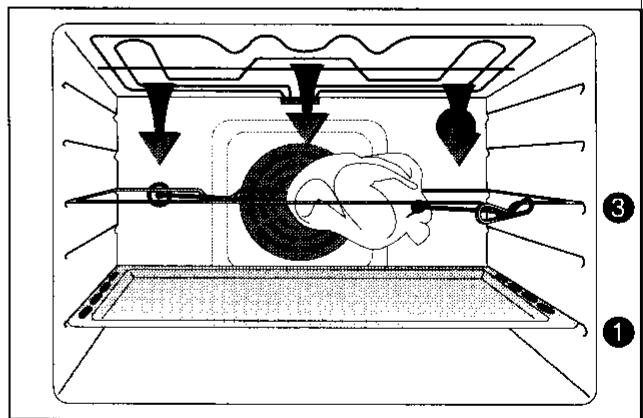

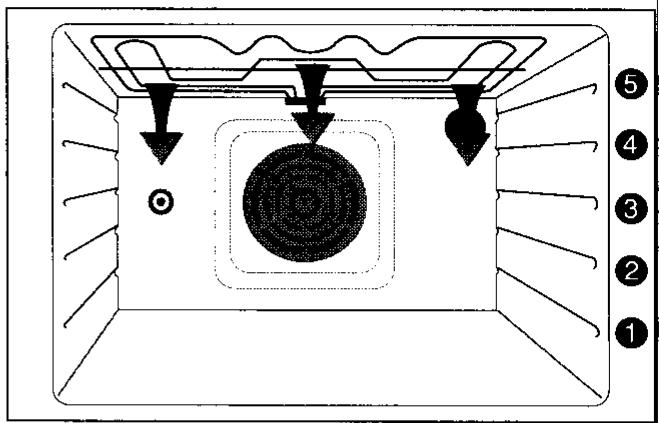

La cisson au tournebroche 21

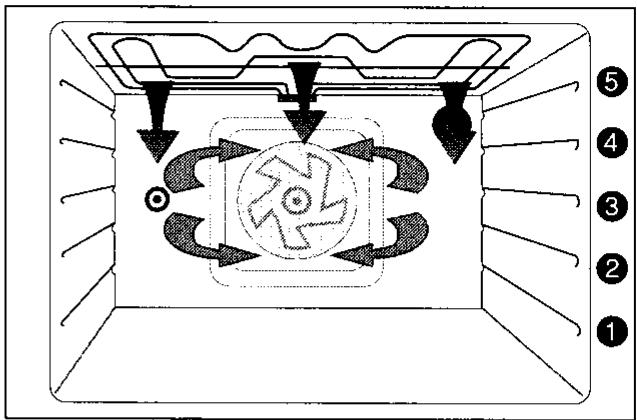

La cuisson au turbo grin 22

La cuisson des viandes 23

Le maintien au chaud 24

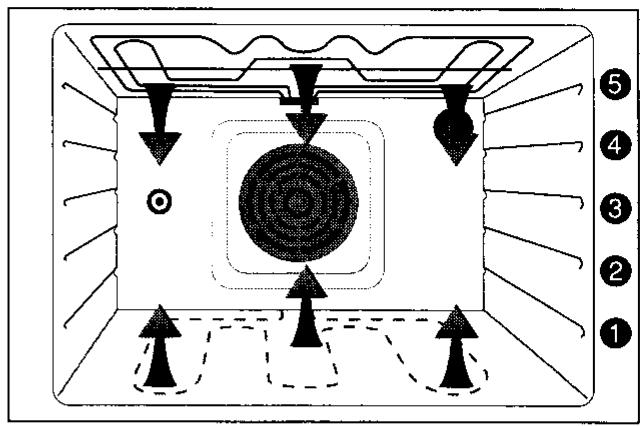

La cuisson traditionnelle avec préchauffage intégré 25

CONSEILS D'UTILISATION : LA TABLE DE CUISSON 26

CONSEILS D'UTILISATION : LE FOUR 27

GUIDES DES CUISSONS 28

ENTRETIEN ET NETTOYAGE 30

EN CAS D'ANOMALIE DE FONCTIONNEMENT 34

CONDITIONS DE GARANTIE 35

SERVICE APRES-VENTE 35

À L'ATTENTION DE L'INSTALLATEUR 37

CHARACTERISTIQUES TECHNIQUES 38

INSTALLATION 39

REEMPLACEMENT DE L'AMPOULE D'ECLAIRAGE 41

Comment utiliser votre notice ?

Les symboles suivants vous guideront tout au long de l'utilisation de votre notice :

1.2.3 Description d'opérations étape par étape

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations sur l'environnement

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veuillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous. La façade de votre appareil est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évitez ainsi qu'ils se brûlent en touchant la surface de la table ou en renversant un réseau de cuisson.
• Ne tirez jamais votre appareil par la poignée de la porte.
• Enlevez tous les produits dus à un débordement de la surface du couvercle avant de l'ouvrir. Veillez à ne rien laisser sur la table pendant l'utilisation des foyers (torchons, feuille d'aluminium...)
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir. Pour le bon fonctionnement du tiroir, assurez-vous qu'aucun objet ne se trouve sous le tiroir.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

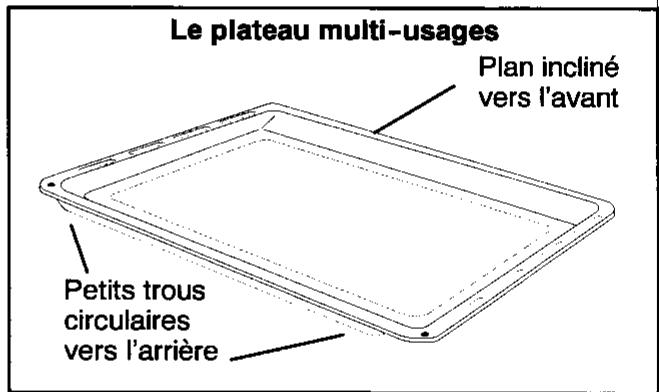

• N'employez jamais le plateau multi-uses comme plat à rôtir. Lorsque le four est en fonctionnement, le couvercle doit etre relevé.
• Eteignez les plaques électriques et attendez que le dessus du plan de cuisson soit refroidi avant de fermer le couvercle.
• Avant la première utilisation de votre appareil, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (ventilation mécanique contrôlée) en fonctionnement ou fenêtre ouverte.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher des éléments chauffants supérieurs et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une déterioration de l'email. Sur la porte ouverte du four :
• ne posez pas de charge lourde, assurez-vous qu'un enfant ne puisse ni monter ni s'asseoir.

Pour éviter d'endommager les commandes de votre appareil, ne laisser pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud. - Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le fil de celui-ci ne risque pas de toucher une surface très chaude qui serait susceptible de le faire fondre, ou bien que son fil ne risque pas d'être coincé dans la porte du four. - En plus des accessoires fournis avec votre cuisinière, n'utilisez que des plats, des moules à gâteaux... résistants à de hautes températures (suivez les instructions des fabricants). - À chaque utilisation de votre cuisinière, assurez-vous que toutes les commandes se trouvent sur la position Arrêt. - Vérifiez qu'aucun élément ne soit sous tension et que les parois soient suffisamment refroidies avant de procéder au nettoyage de votre cuisinière. Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines

préparations, les projections graisseuses peuvent dégager des odeurs désagréables.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si la cuisine présente une quelconque anomalie.

En cas d'anomalie de fonctionnement, reportez-vous d'abord au chapitre "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente. Indiquez la référence commerciale et le numéro de série de votre appareil qui figurent sur la plaque signalétique. N'essayez pas de réparer votre appareil vous-même, ceci pourrait être la cause d'accidents.

En cas d'intervention sur votre appareil, exigez du Service Après-Vente les pièces de rechange certifiées Constructeur.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Si vous procédez à la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le câble d'alimentation au ras de l'appareil.

Avant d'utiliser votre appareil, veuillez lire toutes les instructions et conservez-les pour références ultérieures.

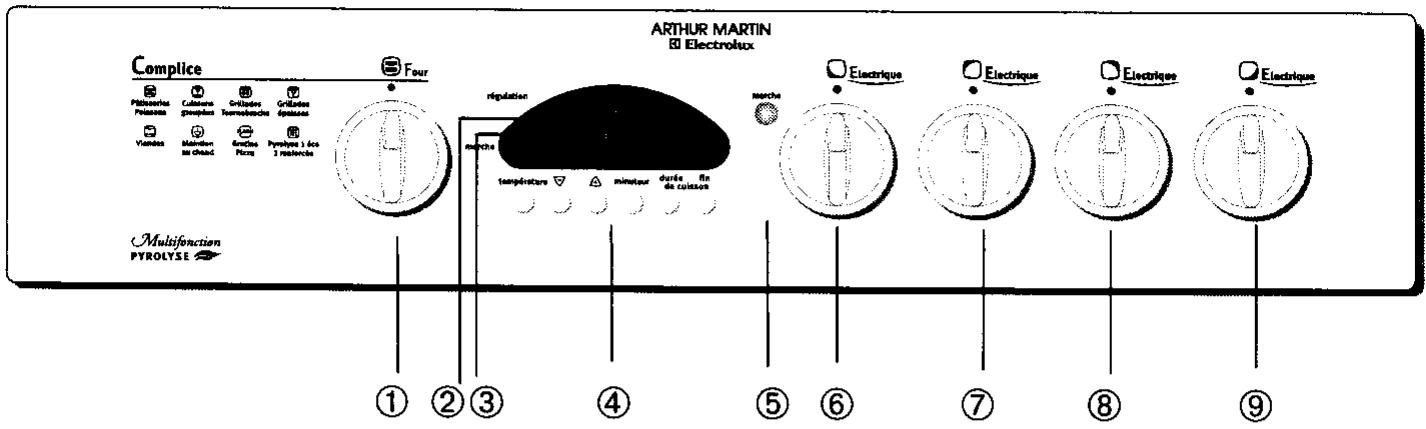

Le bandeau de commandes

① Commande du sélecteur de fonctions du four et de la température pré-réglée ② Voyant "régulation" (four) ③ Voyant "marche" (four) ④ Programmateur électronique ⑤ Voyant "marche" (table) ⑥ à ⑨ Commandes des foyers de table

La table de cuisson

Plaque standard

1,00 kW

Plaque standard

1,50 kW

Plaque à limitateur

2,00 kW

Plaque à limitateur

1,50 kW

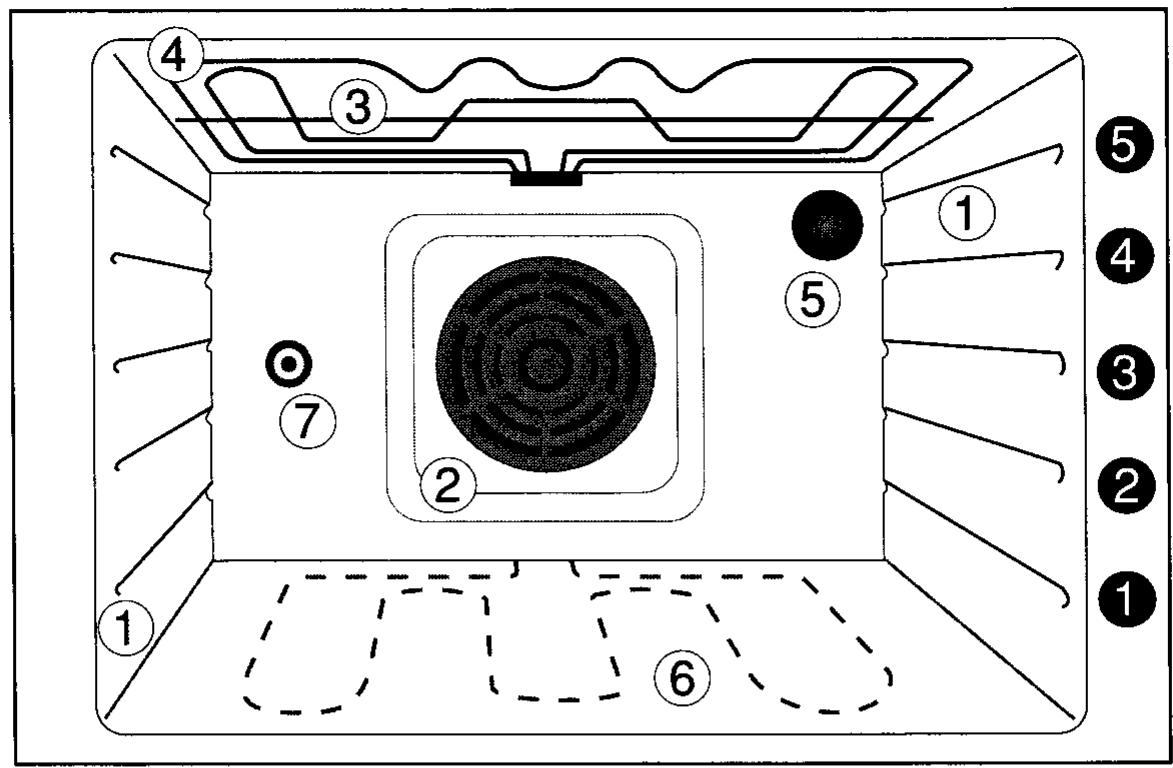

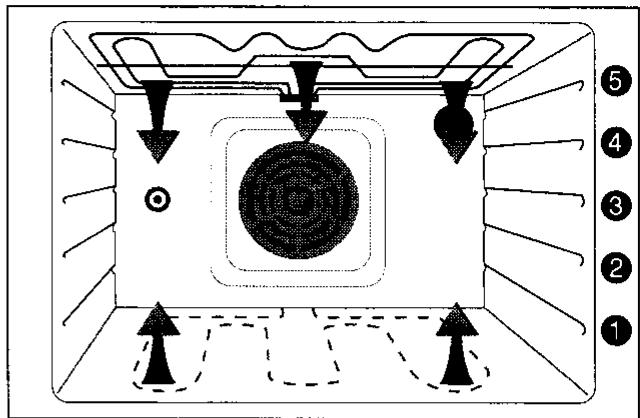

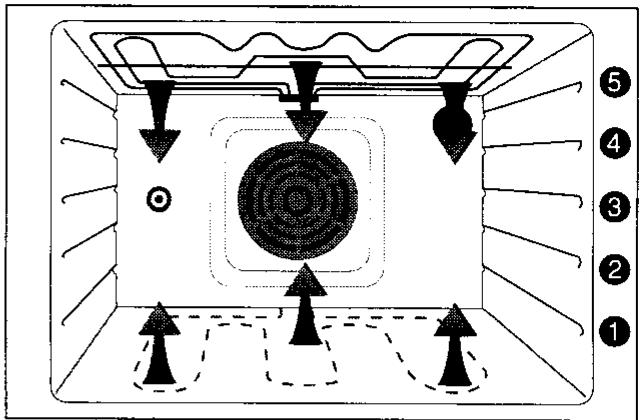

① Gradins ② Turbine de cuisson ③ Grill ④ Élément chauffant supérieur ⑤ Éclairage du four ⑥ Élément chauffant inférieur situé sous la sole ⑦ Entraine ment de la broche

Niveau de gradins

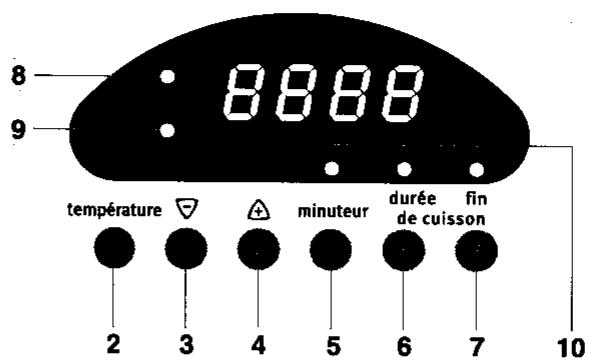

① Manette de sélecteur de fonctions du four, et de la température pré-réglée ② Bouton de visualisation des informations (temps, températures) ③ Bouton d'ajustement "Moins" ④ Bouton d'ajustement "Plus" ⑤ Bouton de réglage du minuteur

⑥ Bouton de réglage de la durée de cuisson ⑦ Bouton de réglage de la fin de cuisson ⑧ Voyant de régulation ⑨ Voyant marche / arrêt ⑩ Voyants de programmeur

Les voyants de programmateur placés au-dessus des boutons de réglage clignotent lorsque vous actionnez les boutons de réglage correspondants. Tant que le voyant clignote, vous pouvez modifier le réglage correspondant.

La lampe de four s'allume au début de toute cuisson (programmée ou non) et reste allumée pendant toute la cuisson.

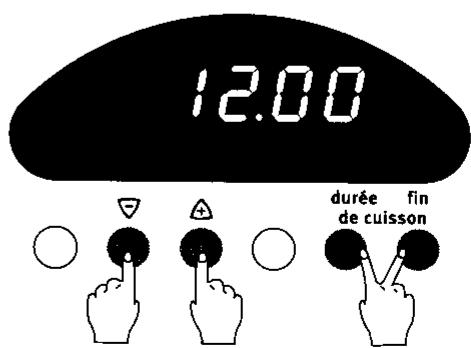

Mise à l'heure de l'horloge

1. Dès que la cuisine est raccordée électriquement, 12.00 s'affiche. Pour la mise à l'heure, pressez simultanément les boutons "durée" et "fin de cuisson" pendant environ 3 secondes : 12.00 clignote.
2. Relâchez les boutons "durée" et "fin de cuisson", et
3. actionnez le bouton + ou - jusqu'à l'affichage de l'heure exacte.

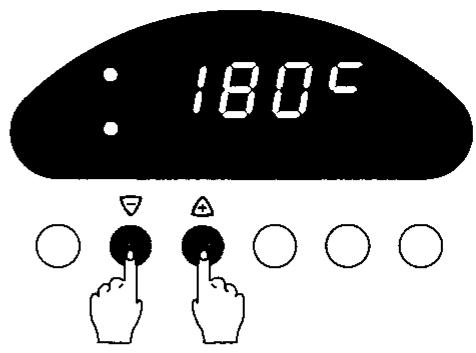

Modification de la température

• Dès la sélection de la position de cuisson, la température pré-réglée s'affiche : vous pouvez la modifier en appuyant sur les boutons + ou -. La température reste affichée pendant environ 1 minute. Ensuite, l'heure s'affiche de nouveau.
• En cours de cuisson, appuyez sur le bouton "température" jusqu'à ce que la température s'affiche. Appuyez sur + ou - pour la modifier.

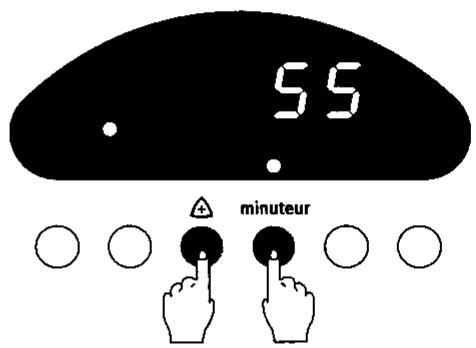

Utilisation du minuteur : fonction “sablier

1. Appuyez sur le bouton "minuteur". Le voyant "minuteur" clignote.
2. Appuyez sur + jusqu'à l'affichage du temps souhaité.
3. Lorsque le bip sonore retentit, appuyez sur n'importe quel bouton pour l'arrêter.

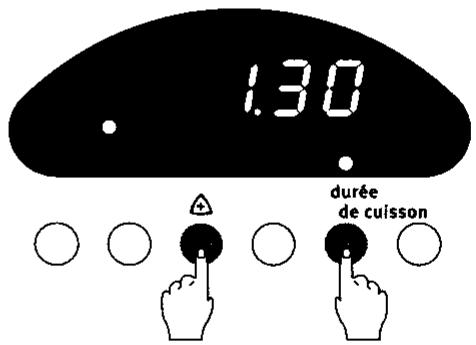

Départ immédiat

1. Tournez la manette du sélecteur de fonctions sur la position choisie, et modifiez le cas échéant la température. Le voyant "marche" s'allume et le voyant "regulation" clignote.
2. Appuyez sur le bouton "durée de cuisson", le voyant "durée de cuisson" clignote.
3. Appuyez sur le bouton + pour régler le temps de cuisson.

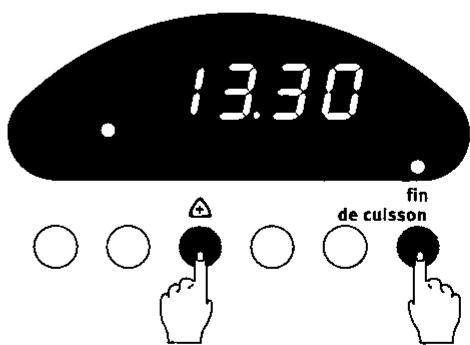

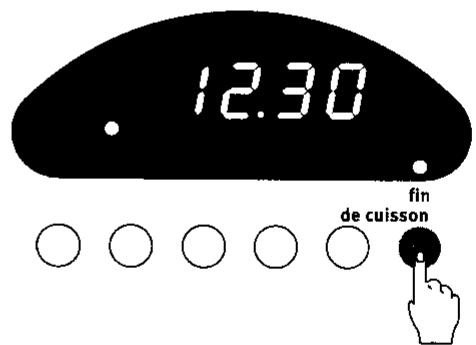

• Appuyez sur le bouton "fin de cuisson". Le voyant "fin de cuisson" clignote.
• Appuyez immédiatement sur le bouton + pour régler l'heure de fin de cuisson. Le voyant "régulation" s'éteint.
• Un signal sonore vous avertit de la fin de la cuisson. Appuyez sur n'importe quel bouton pour le stopper. Votre four s'arrête de chauffer.
• Ramenez la manette de sélecteur sur la position arrêt.

Si vous voulez annuler le temps de cuisson, mettez la manette de sélecteur sur la position arrêt.

Le programmateur calculera automatiquement l'heure de début de cuisson.

Au bout de quelques secondes, le temps de cuisson programme s'affiche à nouveau.

Au moment où le four se met en route, la lampe de four s'allume, et reste allumée pendant toute la cuisson. Le voyant "régulation" clignote tant que la température programmée n'est pas atteinte.

Vous pouvez à tout moment modifier la durée ou l'heure de fin de cuisson en appuyant respectivement sur les boutons "durée de cuisson" ou "fin de cuisson", puis sur le bouton + ou -.

Pour afficher l'heure du jour, appuyez sur le bouton "température".

Pour annuler votre programmation, mettez le sélecteur de fonctions sur la position arrêt.

Visualisation des informations

• Appuyez sur le bouton "température" pour visualiser :
• la température de cuisson sélectionnée : exemple (le "c" est positionné en haut à droite de la température),
• la températe réelle à l'intérieur du four : exemple 200c (le “c” est positionné en bas à droite de la températe), I'heure du jour.
• Appuyez sur le bouton "fin de cuisson" pour visualiser :
• l'heure de fin de cuisson ou de nettoyage pyrolytique programmée.
• Appuyez sur les boutons "minuteur" ou "durée de cuisson" pour visualiser les temps programmés.

Sécurité infant

Pour éviter tout risque de mise en route intempestive du four par un enfant, votre four compte un système de verrouillage.

Le four éteint, appuyez simultanément sur les 2 premières touches "température" et pas plus de 2 secondes : un bip sonore retentit, un point rouge clignote en bas à droite de l'heure. - Lorsque la sécurité infant est enclenchée, les éléments chauffants du four ne fonctionnent pas. Pour déverrouiller, appuyez de nouveau sur les touches "température" et , un bip sonore retentit, le point rouge s'éteint : votre four est de nouveau prêt à fonctionner.

La table de cuisson

Avant la première utilisation des plaques électriques, faites-les chauffer 5 minutes en position maxi afin d'éliminer les graisses de protection.

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Première opération

Avant la première utilisation de votre four, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (ventilation mécanique contrôlée) en fonctionnement ou fenêtre ouverte.

Comment procéder?

1. Levez le couvercle.
2. Enlevez tous les accessoires du four.
3. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se trouver sur la façade de votre appareil.
4. Mettez le programmateur à l'heure (voir chapitre "Le programmeur electronique").
5. Placez le sélecteur de fonctions sur la position et augmentez la température jusqu'à 240°C.
6. Faites chauffer pendant une heure afin d'éliminer l'odeur provenant du calorifuge.

Le mode, la durée et la température de cuisson indiqués dans les guides de cuissons sont adaptés à votre nouvelle cuisinière. Pour obtenir de bons résultats culinaires, suivez ces indications.

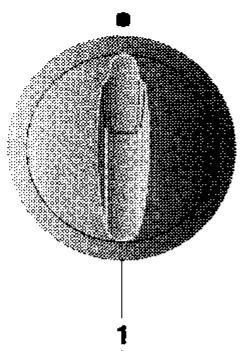

Plaque rapide à limiteur (point rouge) - plaque standard

Elles offrent 6 positions de cuisson.

Ces plaques chauffent vite et conviennent particulièrement aux cuissons qui demandent un démarrage à feu vif (reportez-vous au chapitre "Guides des cuissons").

Le repère "0" correspond à la position arrêt.

Le repère "6" correspond à la position maxi.

Pour allumer une plaque :

• Tournez la commande vers la droite ou vers la gauche.
• Amenez la manette sur le repère choisi, le voyant "marche" s'allume.

Pour éteindre une plaque

• Ramenez la commande en position "0".

Levoyant "marche" s'eteint sauf si une autre plaque fonctionne.

Levoyant "marche

Il s'allume dès que vous tournez une manette des plaques de table. Il s'éteint lorsque vous la ramenez sur la position "0".

Sécurité

• Eloignez les jeunes enfants de l'appareil tant qu'il est chaud. Veillez à ne poser sur la table de cuisson aucun objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliment contenant du sucre, etc.) ; en cas d'incident, nettoyez immédiatement.

Avant de fermer le couvercle, assurez-vous que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Les commandes de four

Le choix du mode de cuisson s'effectue à l'aide du sélecteur de fonctions du four.

Lorsque vous sélectionnez un mode de cuisson, la température est pré-réglée : il est possible de la modifier :

• Pour l'augmenter, appuyez sur la touche (max. C). Pour la diminuer, appuyez sur la touche (min. C).

Reportez-vous au paragraphe "le programmeur électronique".

L'éclairage fonctionne dès que la commande du sélecteur de fonctions est tournée. Le four reste éclairé pendant la durée de fonctionnement sauf pendant le nettoyage pyrolytique :

• il s'éteint automatiquement lorsque le programmateur est en attente de cuisson,
• il s'allume dès que la cuisson programmée commence,
• il s'éteint en fin de programmation du temps de cuisson.

Les différences des symboles du sélecteur

Positions de cuisson	Températures pré-régliées
0 Position arrêt
Cuisson traditionnelle	180°C
Cuisson ventilée	180°C
Cuisson au maxi gril et au tournebroche	210°C
Cuisson au turbo grit	200°C
Cuisson des viandes	210°C
Maintien au chaud	80°C
Cuisson traditionnelle avec préchauffage intégré	200°C
Nettoyage pyrolytique

Levoyant "marche

Il s'allume dès que le four est sous tension.

Levoyant “régulation

Il clignote dès que vous mettez le four en fonctionnement. Il reste allumé lorsque le four a atteint la température désirée.

Le dispositif d'arrêt de sécurité

Le four est équipé d'un dispositif d'arrêt automatique. Si vous avez oublié de fixer une limite de temps de cuisson, par exemple, le fonctionnement s'arrête automatiquement après 1 heure et 55 minutes ou 12 heures selon la température de cuisson préselectionnée.

Le ventilateur de refroidissement

Le ventilateur de refroidissement permet de maintenir l'environnement de la cuisine (bandeau de commandes...) à faible température. Il démarre et s'arrête automatiquement et il est normal que vous l'entendiez encore quelques instants après l'arrêt total de votre four.

Après utilisation de votre four, assurez-vous que la commande du sélecteur de fonctions se trouve sur la position Arrêt (0).

Les accessoires du four

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée de:

Elle permet de poser les plats (rotis, gratins), les moules à pâtisserie, etc. Votre plat doit être centré sur la grille.

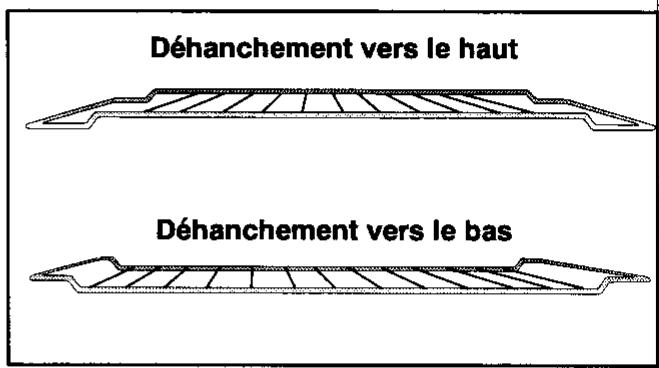

Vous pouvez l'utiliser dans les 2 sens de déhanchement pour ajuster la position de vos plats par rapport à la source de chaleur.

Pour les préparations très lourdes (plus de 4 kg), positionnez la grille support de plat, déhanchement vers le haut.

Le plateau multi-uses

Il est employé pour la cuisson ou le réchauffage de pizzas, de petits gâteaux individuels posés directement dessus.

On l'utilise aussi pour recueillir le jus des grillades ou des cuissons au tournebroche.

Nous vous recommandons de glisser le plateau dans les gradins : les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).

Prenez la précaution de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d’air et obtenir une cuisson homogène.

Pour vous simplifier le nettoyage, ce plateau multi-usages est pyrolysable. Vous pouvez le laisser dans votre four lors du nettoyage pyrolytique en suivant quelques conseils (voir chapitre "ENTRETIEN ET NETTOYAGE").

Le tournebroche

Il est composé de :

1 broche 2 fourchettes 1 support de broche

Elle convient à toutes les cuissons, tout spécialement de pâtisserie, de poissons, de terrines et de préparations à base de légumes.

Le préchauffage du four est nécessaire.

Comment procéder?

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position de cuisson .
2. Modifiez éventuellement la température pré-régée (reportez-vous au paragraphe "le programmeur électronique").
3. Enfournez votre plat lorsque le bip sonore vous indique que la température pré-régée est atteinte. Le voyant de régulation devient fixe.

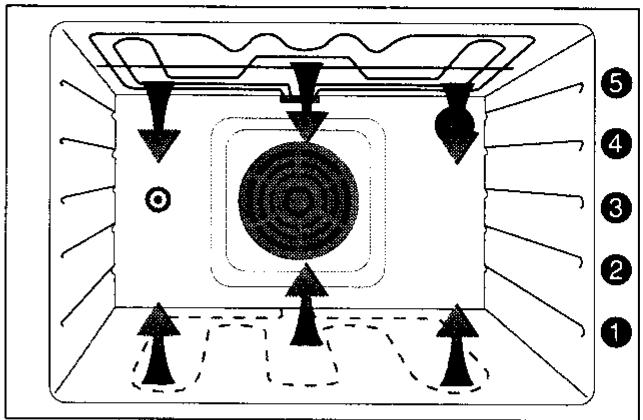

La cuisson se fait par convection forcée. Une turbine placée à l'arrière du four crée un mouvement d'air chaud qui active les cuissons et permet de cuire sur un ou plusieurs niveaux. La circulation d'air chaud rend la température et la cuisson plus homogènes. La cuisson ventilée convient à tous types de préparations culinaires, même délicates.

Les avantages de la cuisson ventilée

Le mouvement d'air chaud enveloppe les aliments, la cuisson en cœur se fait plus rapidement, ce qui vous permet de réduire le temps de cuisson d'environ 20% par rapport à une cuisson traditionnelle. - Les températures de cuisson sont inférieures à celles préconisées en cuisson traditionnelle ; ainsi, la qualité et la saveur de vos préparations seront moins réservées. - Préférez la position cuisson ventilée, chaque fois que vous aurez à cuire des plats tels que : quiche, gratin dauphinois, flammekueche, etc... pour une cuisson en cœur impeccable.

Comment procéder?

1. Placez le sélecteur de fonctions sur la position
2. Modifiez éventuellement la température pré-régée (reportez-vous au paragraphe "le programmeur électronique").
3. Enfournez votre plat immédiatement.

Pour bénéficier encore plus des avantages de la cuisson ventilée (économie d'énergie, gain de temps, confort d'utilisation), vous pourrez cuire simultanément des préparations similaires ou de natures aussi différentes que du poisson et de la pâtisserie, sans qu'il y ait communication d'odeur entre les mets.

Quels accessoires de four sont nécessaires ?

En fonction des aliments à cuire, CHOISSEZ une grille avec un plateau multi-uses ou les deux grilles, en utilisant dans la plupart des cas les gradins ① et ③.

Consultez le guide des cuissons.

Cuissons groupées de préparations différentes

Vous pourrez cuire tout un repas en une seule fournée. Il suffit de suivre ces quelques conseils :

• Choisissez des préparations dont la température de cuisson est voisine.
• Le temps global de cuisson dépend de la cuisson la plus longue. Si le four est très rempli, allongez la durée de cuisson et augmentez un peu la température.
• L'enfournement et la sortie des différents plats ne s'effectuent pas forcément au même moment, ils sont déterminés par le temps de cuisson propre à chaque plat ou par l'ordre de service.

Faibles seulement attention à ne pas ouvrir le four alors qu'une autre préparation pourrait en être gênée (début de cuisson d'un gâteau par exemple).

• Pensez que certaines préparations lèvent en cuisant, assurez-vous que l'intervalle entre les niveaux est suffisant.
• Les viandes et les volailles seront placées de préférence au gradin ① de manière à éviter les projections sur les autres plats. Si une préparation risque de déborder, couvrez la grille support d'une feuille de papier aluminium ménager.

Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la grille.

Des idées de menus

Ces exemples de menus vous aideront à découvrir les avantages de la cuisson ventilée.

Soufflé au fromage - rôti de veau - brioche

Posez le rôti dans un plat en terre sur une grille glissée au gradin ①.

Le souffle et la brioche sont posés sur l'autre grille glissée au gradin ②.

Enfournez le roti, puis le soufflé en fonction de l'heure de service. La brioche peut être enfournée soit en même temps que le roti et sortie avant d'enfournier le soufflé ou en même temps que le soufflé, ceci de manière à ne pas avoir à ouvrir le four pendant la cuisson du soufflé.

Gratin dauphinois - 2 poulets - pommes au four

Posez les poulets dans un plat en terre sur une grille glissée au gradin ①.

Les pommes et le gratin dauphinois sont posés sur l'autre grille glissée au gradin ③.

Enfournez ensemble les poulets et le gratin. Les pommes peuvent être enfournées soit en même temps que les poulets et le gratin, soit en cours de cuisson.

Rôti de boeuf - tarte aux pommes

Posez le rôti de boeuf dans un plat en terre sur une grille glissée au gradin ① et la tarte sur l'autre grille glissée au gradin ②.

Le rôti et la tarte sont enfournés ensemble.

Dans ce cas, il est préférible de préchauffer le four.

La cuisson au maxi-gril

Toutes les cuissons au grill doivent être faites sous votre surveillance.

L'utilisation du gril se fait porte fermée.

Sur cette position, l'objet intérieur et extérieur du gril fonctionnent.

Ce mode de cuisson sert à griller les pièces de viande en grande quantité ou épaisses (côte de boeuf...), ainsi que des poissons.

Vous pouvez aussi gratiner vos préparations déjà cuites et chaudes.

Les grillades

1. Préchauffez votre four sur la position maxi gril. Modifiez éventuellement la température pré-régée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmateur électronique").
2. Préparez la pièce à griller.
3. Placez-la directement sur la grille support de plat.
4. Glissez le plateau multi-uses au gradin ①.
5. Glissez la grille support au gradin ③ ou ④ suivant l'épaisseur de la pièce à griller.

Préférez le gradin ⑤ pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...).

Préférez le gradin ④ pour les pièces à griller épaisses (côte de bœuf, gros poissons, morceaux de poulet).

1. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.
2. Faites griller la deuxième face
3. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé en fonction de l'épaisseur de la pièce à griller et non par son poids.

Les gratins

1. Préchauffez votre four sur la position maxi grill. Modifiez éventuellement la température pré-réglée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmateur électronique").
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du grill.

Plus la préparation sera proche de l'élément rayonnant, plus le "gratinage" sera rapide.

La cuisson au tournebroche

La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.

1. Enfilez une fourchette sur la broche puis la pièce à rôtir en veillant à ce qu'elle soit bien centrée.
2. Enfilez ensuite la deuxième fourchette.
3. Bloquez les fourchettes à l'aide des vis.
4. Posez la broche sur le support et glissez l'ensemble au gradin ③.
5. Poussez la broche pour engager son extrémité dans le carré d'entraînement de la broche (orifice situé au fond du four à gauche).
6. Glissez le plateau multi-uses au gradin ①.
7. Fermez la porte du four.
8. Placez le sélecteur de fonctions sur la position et modifiez éventuellement la température pré-régée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmateur électronique").
9. Vérifiez que la broche tourne.
10. Pour sortir la pièce rôtie, remettez le sélecteur de fonctions sur la position Arrêt.
11. Tirez doucement et sortez simultanément du four : le plateau multi-uses, l'ensemble support de broche et la broche.

La cuisson au turbo grill

La cuisson au turbo grill se fait porte fermée et sous votre surveillance.

Principe

Les deux éléments chauffants de VOUTE fonctionnent en alternance avec la turbine augmentant l'efficacité du grill. La chaleur dore les aliments, les cuit ou les réchauffe au cœur rapidement.

Utilisation du turbo grill

Vous utiliserez cette position pour les grillades de pièces de viande épaisses (côte de bœuf, morceaux de poulets) ou certains poissons charnus, ainsi que pour les gratins froids préparés à l’avance que vous souhaitez à la fois réchauffer et gratiner.

Les grillades

1. Préparez la pièce à griller.
2. Placez-la directement sur la grille support de plat.
3. Placez le sélecteur de fonctions sur la position. Modifiez éventuellement la température préréglée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmateur électronique").

Lorsque le grill est rouge :

1. Placez le plateau multi-uses au gradin ①.
2. Glissez la grille au gradin ③ ou ④ suivant l'épaisseur de la pièce à griller.
3. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus. Pour les saucisses et les volailles, il est conseillé de piquer la peau avant cuisson.
4. Faites griller la deuxième face.
5. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

Les gratins

1. Placez le sélecteur de fonctions sur la position. Modifiez éventuellement la température préréglée sans dépasser les valeurs préconisées dans le guide des cuissons (reportez-vous au paragraphe "le programmeur électronique").
2. Placez le plat sur la grille support et glissez l'ensemble au gradin ③ ou ④.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élément rayonnant, plus le "gratinage" sera rapide.

La cuisson se fait par convection naturelle.

Cette position est spécialement adaptée à la cuisson des viandes.

La chaleur provenant de la sole est limitée afin que les projections ne brûlent pas sur la sole.

Les projections de graisse, le dégagement de fumées et les odeurs désagréables diminuent considérablement.

Votre viande sera dorée et moelleuse ; votre four restera propre plus longtemps.

Cette position de cuisson est dotée d'un préchauffage automatique. Nous vous conseillons de ne pas enfourner les viandes à froid, mais d'attendre la fin du préchauffage (le bip sonore retentit, et le voyant de régulation devient fixe). Ainsi, les viandes seront moins saisies et la cuisson sera plus moelleuse.

Comment procéder ?

1. Préchauffez le four en plaçant le sélecteur de fonctions sur la position
2. Modifiez éventuellement la température pré-réglée (reportez-vous au paragraphe “le programmateur électronique”).
3. Dès que le bip sonore vous indique que la température pré-réglée est atteinte (le voyant de régulation devient fixe), enfournez la pièce à rôtir.

Vous utiliserez cette position pour les plats déjà cuits que vous souhaitez maintenir au chaud, sans toutefois en continuer la cuisson.

Comment procéder?

Environ 10 minutes avant la fin de la cuisson, placez le sélecteur de fonctions sur la position

La température est automatiquement pré-réglée à C.

La température décroît, puis se maintient à C.

Cette position convient plus particulièrement au maintien au chaud des plats à base de légumes (gratins, etc...), aux viandes blanches, mais ne convient pas aux viandes rouges que vous souhaitez consommer saignantes, ni aux pâtisseries.

La cuisson traditionnelle avec préchauffage intégré FLASH

Cette position convient pour les cuissons de gratins, des préparations à base de légumes et des plats tout prêts, frais ou surgelés à réchauffer sans décongélation préalable.

Sur cette position, la montée en température du four est très rapide, rendant le préchauffage inutile.

De ce fait, cette position ne convient pas à la cuisson des pâtisseries délicates pour lesquelles vous préférez la position 0.

Comment procéder ?

1. Placez le sélecteur de fonctions sur la position flush. Modifiez éventuellement la température pré-réglée (reportez-vous au paragraphe "le programmateur électronique").
2. Enfournez votre plat immédiatement.

Réglez la température entre C et C selon la nature du plat.

A titre d'exemple, vous trouvez ci-dessous quelques préparations pour lesquelles cette position convient tout particulièrement.

Pour les plats surgelés du commerce, reportez-vous aux indications de cuisson en four traditionnel figurant sur l'emballage.

Type de mets	Gradin	Température	Temps de cuisson	Accessoires
Moussaka fraiche à réchauffer	2	200°C	25 min	plat en verre à feu
Lasagnes fraiches à réchauffer	3	200°C	35 min	plat en verre à feu
Pizza crue	3	200°C	30 à 35 min	plateau multi-usages ou tourière
Pizza précuite	2	200°C	20 à 25 min	plateau multi-usages ou tourière
Hachis parmentier surgelé	2	220°C	40 à 50 min	barquette en aluminium posée sur la grille

Avant de fermer le couvercle, assurez-vous que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

• Ne faites pas chauffer la plaque à vide et n'intercalez aucun produit ou matériel entre la plaque et le récipient.
• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à remettre la manette sur la position arrêt avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mijotage). Pour prévenir les débordements (lait, huile, sauce,...) positionnez la manette sur un repère moins élevé quelques minutes avant l'ébullition. Ne remplissez pas trop vos récipients.
• Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez la plaque, sa température baisse lentement.

Choix des récipients

Choisissez toujours un récipient proportionné au diamètre de la plaque :

14 à 16 cm de diamètre pour le foyer avant droit et arrière gauche. 18 à 22 cm de diamètre pour le foyer avant gauche et arrêté droit. - Choisissez des récipients à fond égal et bien plat (fond dressé).

Bonne utilisation

Mauvaises utilisations

Conseils d'utilisation: le FOUR

Le préchauffage se fait sur la position choisie pour la cuisson : un bip sonore vous prévient lorsque la température programmée est atteinte.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, cela entrainerait une déterioration de l'émail.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille. - Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur. - Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse. - Ne dépassez pas les repères de thermostat préconisés dans le guide de cuissons des viandes.

Pour réaliser des économies d'énergie, utilisez la chaleur résiduelle

• Vous êtes certainement habitué, pour économiser l'énergie, à arrêter une cuisson quelques minutes avant la fin de celle-ci, laissant le mets dans le four pour terminer sa cuisson avec la chaleur restante dans le four.

Nous avons automatisé cet avantage sur votre four, lorsque vous programmez un temps de cuisson supérieur à 15 min, le four coupe automatiquement les éléments chauffants quelques minutes avant l'heure programmée pour la fin de cuisson (environ 20% du temps de cuisson programmé).

Cette réduction n'apparaît pas sur l'affichage du temps indiqué sur votre programmateur : lorsque le bip sonore retentit à la fin de la cuisson, l'utilisation de la chaleur résiduelle a déjà été prise en compte.

• Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four. Et quand cela est possible, n'hésitez pas à faire cuire en même temps 2 gâteaux de Savoie ou 3 cakes ou 2 tartes, par exemple.

Choix des récipients

L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires. - Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, CHOISSEZ vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre. Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à cuire. - Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson

A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts. B) La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez	Que faire ?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenoze un moule du type B ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenoze un moule du type A ou remontez le moule d'un niveau

Guide des cuissons sur les plaques électriques

Préparations	Réglage conseillé
Maintien au chaud : beurre et chocolat fondus	1
Maintien à ébullition : pâtes, pommes de terre, légumes frais, potages	3
Cuisson à la poèle : veau, porc, omelette	4
Cuisson à la poèle : boeuf, crépes	5
Fritures	6

Guide des cuissons au four

Préparations	Préchauffage	Cuisson	Température (°C)	Niveau de cuisson (gradin)	Grille support	Temps de cuisson (minutes)	Accessoires
VIANDES
Rôti de boeuf, 1kg			240	2		35 - 40	Grille support, plat en terre à feu
Gigot d'agneau, 1,5-2,0 kg			240	2		50 - 55	Grille support, plat en terre à feu
Rôti de porc, 1 kg			210	2		75 - 80	Grille support, plat en terre à feu
Rôti de veau, 1 kg			200	2		60 - 70	Grille support, plat en terre à feu
Volaille, 1,3 kg			220	2		60 - 65	Grille support, plat en terre à feu
POISSONS
Poissons entiers			180	2		30 - 35	Grille support, plat en verre à feu
Poissons fillets			180	2		15 - 20	Grille support, plat en verre à feu
LEGUMES
Gratin dauphinois	FLASH	FLASH	200	2		50 - 60	Grille support, plat en verre à feu
Tomates farcies	FLASH	FLASH	220	2		50 - 60	Grille support, plat en verre à feu
Lasagnes	FLASH	FLASH	200	2		50 - 60	Grille support, plat en verre à feu
ENTREES
Croûtes feuilletées			230	3		15 - 20	Plateau multi-usages avec papier sulfurisé
			220	4		15 - 25	Plateau multi-usages avec papier sulfurisé
Souffle au fromage			200	2		35 - 40	Grille support, moule à soufflé
Pâté en terrine			200	2		90 - 120	Terrine au bain-marie dans plateau multi-usages
Pizza			220	3		15 - 25	Grille support, tourière
			190	3 et 1		15 - 25	Grilles support, tourières
Quiche lorraine			230	1		35 - 40	Grille support, tourière
			180	3 et 1		40 - 45	Grilles support, tourières

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides des cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Préparations	Préchauffage	Culisson	Température	Niveau de culisson (gradin)	Grille support	Temps de culisson (minutes)	Accessoires
PATISSERIES
Biscuit de Savoie			160 - 175	3		35 - 40	Grille support, moule à manqué
Brioche			180 - 190	3	-	15 - 20	Plateau multi-usages
			180 - 190	1		20 - 25	Grille support, moule à brioche
			170 - 180	3	-	10 - 15	Plateau multi-usages
Cake aux raisins			170 - 180	2		50 - 60	Grille support, moule à cake
			150 - 160	3 et 1		50 - 60	Grilles support, moules à cake
Généoise			160 - 170	3		35 - 40	Grille support
Kouglof			180 - 190	2		35 - 40	Grille support, moule en terre cuite
Meringues			90 - 100	3	-	90 - 120	Plateau multi-usages
			80 - 90	4	-	90 - 120	Plateau multi-usages
Pâtte à choux			200	4	-	35 - 40	Plateau multi-usages avec papier sulfurisé
			190	3	-	35 - 40	Plateau multi-usages avec papier sulfurisé
Quatre-quarts			170	3		35 - 40	Grille support, moule à manqué
Sablés			160	3	-	15 - 18	Plateau multi-usages avec papier sulfurisé
			150	4	-	16 - 18	Plateau multi-usages avec papier sulfurisé
Tarte aux fruits(pâté brisée)			210	3		40 - 45	Grille support, tourtière
			180	3 et 1		30 - 35	Grilles support, tourtières
Tarte aux fruits(pâté levée)			180	3		30 - 35	Grille support, tourtière
			180	3 et 1		20 - 25	Grilles support, tourtières

Guide des cuissons au maxi grill, tournebroche et turbo grill

Toutes les cuissons au grill doivent être faites porte fermée et sous votre surveillance.

Préparations	Préchauffage	Cuisson	Température	Niveau de cuisson (gradin)	Grille support	Temps de cuisson (minutes)	Accessoires
GRILLADES 3 minutes de préchauffage
Poulet au tournebroche	-		230	3	-	60 - 70	Tournebroche, plateau multi-usages
6 côtes de porc			230	5		10 - 20	Grille support, plateau multi-usages
7 - 12 saucisses-merguez			230	5		8 - 12 par face	Grille support, plateau multi-usages
5 - 6 merceaux de poulet (cuisses)			230	4		15 - 21	Grille support, plateau multi-usages
Gratin de pommes de terre			200	3		20 - 25	Grille support, plat en terre à feu
Gnocchi à la romaine			200	3		20 - 25	Grille support, plat en terre à feu
Côte de boeuf			230	4		35 - 40	Grille support, plateau multi-usages

Nettoyage de la table

Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position arrêt et attendez que l'appareil soit refroidi.

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laissez détrempé, mais ne grattez pas et n'utilisez jamais de produits abrasifs, ce qui risquerait de rayer et d'endommager la surface émaillée.

Nettoyage du couvercle

Nettoyez-le avec une éponge humide additionnée d’un détergent doux, rincez et séchez.

Plaques électriques

Vérifiez qu'aucun élément n'est sous tension. Toutes les commandes doivent se trouver sur la position arrêt (les voyants et la lampe de four éteints).

Utilisez une éponge humide et un détergent, rincez et séchez.

Si nécessaire, faites chauffer les plaques préalablement pour carboniser les salissures.

Les plaques doivent être maintenues bien sèches.

Périodiquement, vous pouvez les essuyer avec un papier absorbant légèrement huile.

Bandeau de commande et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Fenêtre du programmeur électronique

Utilisez un chiffon doux, imbibé de produit à vitre ou d'alcool à brûler.

N'utilisez en aucun cas de crèmes à récurer, ni d'éponge "grattoir".

Porte, tiroir et côtés

Utilisez une éponge humide additionnée d’un détergent doux. Rincez et séchez soigneusement.

N'utilisez en aucun cas de produits abrasifs.

Principe

Les parois sont en émail spécial résistant aux hautes températures, d'aspect brillant et lisse au toucher.

La température du four portée à 500°C environ entraîne la carbonisation de toutes les salissures (projections grasses, sucres, œufs, pâtes,...). Les odeurs sont filtrées par un catalyseur.

La sécurité

Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamne automatiquement la porte dès que la température du four avoisine 300°C.

À partir de 300°C, la porte reste verrouillée même si le cycle de pyrolyse est stoppé (panne de secteur ou arrêt volontaire). Il faut attendre que le four refroidisse pour déverrouiller la porte.

Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation est maintenue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi.

Lors du cycle de nettoyage par pyrolyse, n'utilisez pas les foyers.

Le cycle s'effectue uniquement sous le contrôle du programmateur électronique.

Entretien régulier

Après chaque cuisson salissante, pensez à retirer les projections avec une éponge.

Entretien périodique

Si votre four est peu sali (par exemple, après une ou deux cuissons seulement), utilisez la position Pyr. Après un cycle de nettoyage par pyrolyse, passez une éponge humide dans le four froid pour enlever les résidus blanchâtres.

N'hésitez pas à nettoyer votre four aussi souvent que cela est nécessaire.

Pour un nettoyage par pyrolyse renforcée, utilisez la position P_,.

Vous pouvez effectuer le nettoyage par pyrolyse à la suite d'une cuisson pour bénéficier de la chaleur déjà accumulée dans le four.

Le nettoyage par pyrolyse immobilise l'utilisation de l'objet pendant 2 h à 3 h environ.

Comment procéder ?

1. Levez le couvercle de votre cuisinière.
2. Retirez les grilles et le tournebroche du four, ils supporteraient mal la température de pyrolyse.
3. Si nécessaire, enlevez l'excédent de salissures (débordements, GRAISSE) qui entraîneraient un dégagement de fumée trop important pour être absorbé par le catalyseur.
4. Fermez la porte.

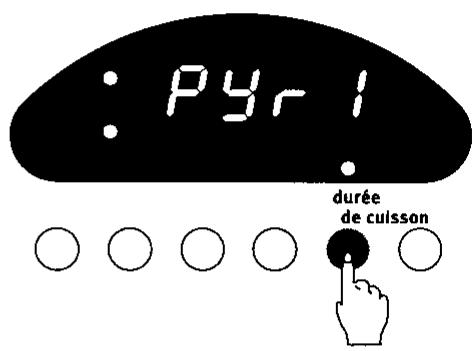

Départ immédiat

1. Tournez la manette du sélecteur de fonctions sur la position 3, P_r / I s'affiche, le voyant "durée de cuisson" clignote, le voyant "marche" s'allume. Vous utiliserez Pyr Si vos fours sont peu sales. Si vos fours sont sales, appuyez sur la touche pour sélectionner le cycle Pyr.
2. Appuyez sur le bouton "durée de cuisson" pour confirmer votre choix et démarrer immédiatement le cycle de nettoyage. Le voyant "durée de cuisson" devient fixe et le voyant "régulation" clignote.
3. Lorsque le temps du cycle de nettoyage est écoulé, le four s'arrête automatiquement.
4. Ramenez la manette du sélecteur de fonctions sur arrêt.

La porte du four est chaude pendant le cycle de nettoyage par pyrolyse, éloignez les jeunes enfants.

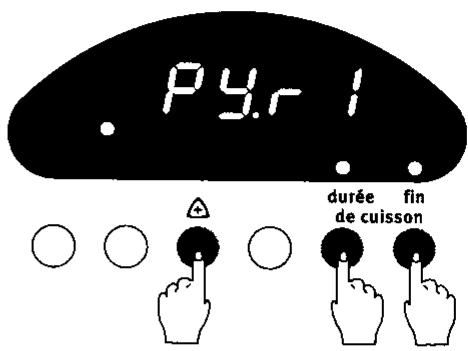

Programmation du nettoyage pyrolytique (départ différé, arrêt automatique)

1. Tournez la manette du sélecteur de fonctions sur la position .
2. Choisissez entre les programmes P. Y. R et P. Y. R. Le voyant "durée de cuisson" clignote.
3. Appuyez sur le bouton "fin de cuisson". 2 heures sont automatiquement ajoutées à l'heure du jour (2 h 30 pour P. Y. R).
4. Choisissez l'heure de fin de pyrolyse en appuyant sur le bouton.

Lorsque P. r ou P. r réapparaît sur l'écran, appuyez sur le bouton "durée de cuisson" pour confirmer le cycle de nettoyage.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisine avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple, et que vous puissiez le résoudre vous-même.

Symptômes	Solutions
Les foyers de table et le four ne fonctionnent pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • qu'il n'y a pas de coupure de courant.
Le four ne chauffe pas (leprogrammateur fonctionne normalement)	Vérifiez que: • la sécurité infant n'est pas enclenchée.
Les résultats de cissonne sont pas satisfaisants	Vérifiez que: • la position de préchauffage est correcte (voir chapitre "Guides des cissons), • la durée et la température de préchauffage sont correctes, • la position de cisson est adaptée, • la température sélectionnée est correcte, • la durée de cisson est adaptée, • la grille ou le plateau multi-uses est bien positionné dans le four, • le réseau de cisson est bien adapté.
Le four fume	Vérifiez que: • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives de graisse/jus sur les parois du four, • la température et la position de cisson sélectionnées sont adaptées, plus particulièrement pour la position "Cuisson des viandes" (voir chapitre "Guides des cissons").

Si après avoir vérifié ces différents points l'anomalie persiste, contactez alors le Service Après-Vente.

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses, sauf dans les cas prévus au chapitre "Réserve".

Conditions d'application

Pour une application de cette garantie, vous devez accéder au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Réserves

Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :

Si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc...) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans la notice d'utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc. - Si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de série. Si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur. Si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu. Si l'appareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du besoin, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

Service apres-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez contacter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente. En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service Après-Vente, indiquez-lui la référence commerciale et le numéro de série de votre appareil. Ces indications figurent sur la plaque signalétique de votre appareil.

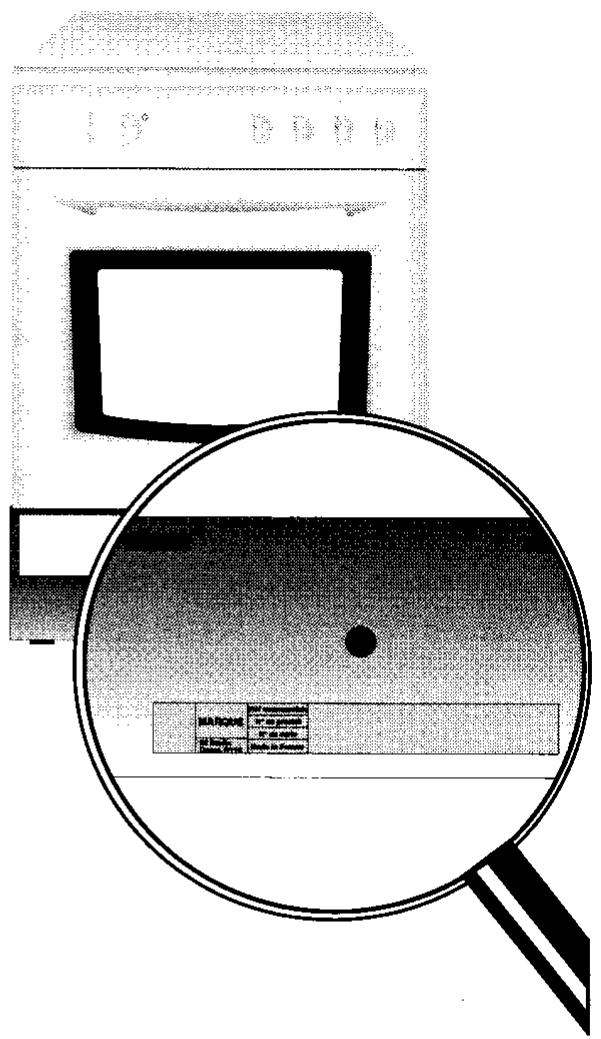

La plaque signalétique

En appelant un Service Après-Vente, indiquez-lui la référence commerciale, le nombre de produit et le nombre de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

La plaque est visible sur le socle de l'appareil, en façade, lorsque le tiroir est enlevé (reportez-vous au chapitre "INSTALLATION").

Les informations inscrites sur cette plaque vous seront nécessaires en cas de panne et pour la commande de pièces au Service Après-Vente.

	MARQUE	Réf commerciale
		N° de produit
		N° de série
	60 Senilis Const. N110	Made in France

Consignes de sécurité

• Cette cuisine est un appareil du type X, c'est-à-dire que les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.
• Les parois adjacentes à la cuisinière doivent être soit en matière résistante à la chaleur, soit revêtues d'un tel matière.

Raccordement électrique

Les cuisinières sont livrées exclusivement pour courant alternatif : 50 Hz (reportez-vous au tableau n°1 au chapitre "Installation" : "raccordement, câble et calibre des fusibles").

Vérifiez que :

la puissance de l'installation est suffisante, les lignes d'alimentation sont en bon état, - le diamètre des fils est conforme aux règles d'installation, - l'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur :

• Norme NF C 15-100 - Installations électriques à basse tension.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Référence commerciale

Type de la cuisinière

Raccordement électrique

E6578MP

230V50Hz

La table de cuisson	Couvercle de table	tôle
	Foyer avant droit	plaque à limiteur 1,50 kW Ø 145 mm
	Foyer arrêté droit	plaque standard 1,50 kW Ø 180 mm
	Foyer avant gauche	plaque à limiteur 2,00 kW Ø 180 mm
	Foyer arrêté gauche	plaque standard 1,00 kW Ø 145 mm
Le four	Four	électrique
	Puisance du four	3,30 kW
	Gril	électrique
	Puisance du grill	2,90 kW
	Eclairage de four	ampoule 25 W type E14
	Nettoyage	pyrolyse
Minuterie, programmation du temps et de la température	Programmateur électronique
Accessoires	2 grilles support1 plateau multi-uses1 ensemble tournebrocheTiroir de rangement des accessoires
Dimensions	Hauteur régable couvercle ferméHauteur régable au plan de cuissonLargeurProfondeurPoids	86,5 à 88 cm84,7 à 86,2 cm59,5 cm61,8 cm57,5 kg

Le marquage CE correspond à l'application des directives : compatibilité électromagnétique 89/336, marquage CE 93/68 et basse tension 73/23.

Mise à niveau

Votre cuisinière est équipée de 2 pieds réglables à l'arrière permettant une parfaite mise à niveau.

Pour visser ou dévisser les pieds arrières, utilisez une clé plate n° 32.

Dégagement et remontage du tiroir

Pour consulter la plaque signalétique où figurent la référence commerciale et le numéro de série de votre cuisinière, il vous suffit de dégager le tiroir, comme suit :

1. coulissez le tiroir vers l'avant jusqu'à l'agrafe "butée",
2. à l'aide d'un tournevis fin, enlevez l'agrafe "butée" en soulevant,
3. enfin, dégagez le tiroir complètement.

Pour remonter le tiroir:

1. procédez à l'inverse, en vous assurant que le tiroir est suffisamment engagé dans ses glissières pour repositionner l'agrafe "butée".

Vérifiez que :

• la puissance de l'installation est suffisante, les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation en vigueur,
• l'installation fixe de l'utilisateur comporte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm, calibre de fusible : consultez le tableau n° 1.

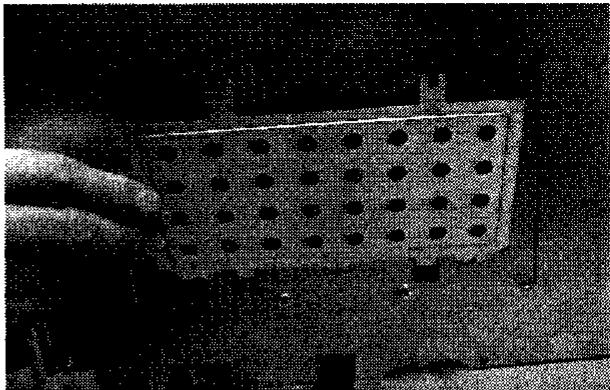

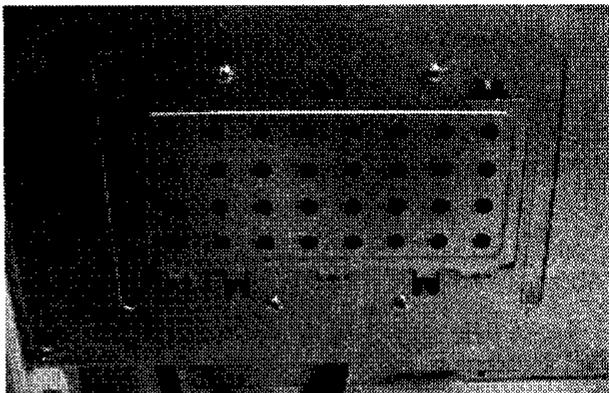

1. Dévissez les 2 vis de la trappe de raccordement située à l'arrière de l'appareil,
2. retirez la trappe de raccordement,
3. desserrez les 2 vis de l'arrêt de traction, situé sous le carter,
4. introduisez l'extrémité du câble dans le trou au-dessus de l'arrêt de traction,
5. ensuite, connectez le câble à la barrette de raccordement conformément au tableau n° 1,
6. resserrez les 2 vis de l'arrêt de traction,
7. remettez la trappe de raccordement :
8. engagez les 3 ergots inférieurs de la trappe à l’intérieur de la découverte du carter,
9. refermez la trappe par le bord supérieur,
10. et enfin, remettez les 2 vis.

Raccordement, cable et calibre des fusibles

(tableau n° 1)

Type de branchement	Monophasé	Triphasé	Triphasé Y 3ph + neutre	Triphasé V 2ph + neutre
Raccordement du cable sur la plaque à bornes	1 2 3 4 5 6 Mono	1 2 3 4 5 6 Δ3 -	Y 3 + N -	1 2 3 4 5 6 V 2 + N -
Tension au réseau	230 V	230 V	230 V / 400 V	230 V / 400 V
Tension des éléments chauffants	230 V	230 V	230 V	230 V
Câble de raccordement	3 x 6 mm²	4 x 4 mm²	5 x 2,5 mm²	4 x 4 mm²
	câble H07 RN-F	câble H07 RN-F	câble H05 RR-F ou H05 RN-F	câble H07 RN-F
Fusible	32 A	25 A	20 A	25 A

Reemplacement de l'ampoule d'eclairage

Avant de procéder au changement de l'ampoule du four, veillez à ce que la commande de four soit sur la position Arrêt (sélecteur de fonctions sur 0).

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

Cette ampoule de 25 W, du type culot à vis E14 (230/240 V) est une ampoule spéciale "chaleur" résistant à une température de 300°C. Elle est disponible auprès du Service Après-Vente de votre revendeur.

L'ampoule est située au fond du four et accessible par l'intérieur du four.

Pour avoir accès :

1. Dévissez le capuchon en verre protégeant l'ampoule dans le sens inverse des aiguilles d'une montre.
2. Dévissez l'ampoule.
3. Remplacez l'ampoule.
4. Resserrez bien le capuchon en verre.

3371815-01

---
