Type de produit	Hotte de cuisine
Marque	ARTHUR MARTIN
Modèle	AFC990W
Largeur	900 mm
Profondeur	500 mm
Hauteur (min-max)	845 – 1200 mm
Alimentation électrique	230-240 V monophasé
Classe de sécurité électrique	1
Puissance moteur	1 x 250 W
Éclairage	2 x 20 W (halogène)
Fonction automatique	Capteur de fumées et odeurs, réglage automatique de la vitesse
Vitesses moteur	4 vitesses manuelles + mode automatique
Minuteur	5 minutes (arrêt automatique)
Filtres à graisse	Métalliques, nettoyables tous les 30 h ou 1 mois
Filtre à charbon actif	Remplacement tous les 120 h (version recyclage)
Version d'installation	Recyclage (livré) ou évacuation (conduit 150 mm)
Distance de sécurité minimale	65 cm au-dessus du plan de cuisson
Diamètre du conduit d'évacuation	150 mm (version évacuation)
Type de commande	Tactile (éclairage, vitesse, capteur, minuteur)
Indicateur de saturation des filtres	Trait allumé ou clignotant dans l'affichage

FOIRE AUX QUESTIONS - AFC990W ARTHUR MARTIN

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse doivent être nettoyés toutes les 30 heures d'utilisation (ou 1 fois par mois). Retirez-les en poussant les arrêts vers l'intérieur puis en tirant vers le bas. Lavez-les avec une brosse, de l'eau chaude et un détergent doux. Rincez et séchez soigneusement avant de les remettre en place. Après le nettoyage, appuyez sur la touche 4 ou 3 pendant 2 secondes pour réinitialiser le compteur.

Quand et comment remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé toutes les 120 heures d'utilisation environ (indiqué par un trait clignotant dans l'affichage). Pour le retirer, enlevez d'abord les filtres métalliques, puis poussez l'arrêt du filtre à charbon vers l'intérieur et tirez-le vers le bas. Remplacez-le par un neuf, remettez les filtres métalliques, puis appuyez sur la touche 4 ou 3 pendant 2 secondes pour réinitialiser le compteur.

Comment régler la sensibilité du capteur automatique ?

Arrêtez la hotte en appuyant sur la touche 2 (pour le modèle à capteur). Appuyez simultanément sur les touches 4 et 5 (ou les touches correspondantes). L'indice de sensibilité apparaît (de 1 à 9). Utilisez les touches 4 (diminuer) ou 5 (augmenter) pour ajuster. La valeur par défaut est 5. En cas de coupure de courant, la sensibilité revient à 5.

Comment remplacer les ampoules d'éclairage ?

Débranchez l'appareil. Dévissez la bague dans le sens contraire des aiguilles d'une montre et retirez l'ampoule. Remplacez par une ampoule identique de même puissance (20 W max, halogène). Ne touchez pas l'ampoule à mains nues.

Comment activer le minuteur ?

Appuyez longuement sur la touche 4 (démarrage/vitesse) pour activer le minuteur. La vitesse sélectionnée clignote dans l'affichage. Le moteur s'arrête automatiquement après 5 minutes. Vous pouvez appuyer à nouveau longuement pour désactiver le minuteur.

Pourquoi ma hotte ne fonctionne-t-elle pas ?

Vérifiez qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Vérifiez également le disjoncteur. Si le problème persiste, contactez le service après-vente.

Quelle distance de sécurité respecter entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 65 cm au-dessus d'un plan de cuisson électrique, gaz ou mixte.

Puis-je utiliser la hotte en version évacuation sans retirer le filtre à charbon ?

Non, pour utiliser la hotte en version évacuation, vous devez retirer le filtre à charbon actif. Sinon, le flux d'air est obstrué et les performances sont réduites. Suivez les instructions de la notice pour le retrait.

Comment réinitialiser le compteur d'heures des filtres après nettoyage ?

Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche 4 ou 3 (selon le modèle) pendant environ 2 secondes pendant que le trait est allumé ou clignote. Le compteur est remis à zéro.

Que faire si la hotte a un rendement insuffisant ?

Vérifiez que la vitesse sélectionnée est adaptée à la quantité de fumées. Assurez-vous que la cuisine est suffisamment aérée et que les filtres ne sont pas saturés. Si la hotte est en version recyclage, vérifiez l'état du filtre à charbon. En version évacuation, assurez-vous que le conduit n'est pas obstrué. En mode automatique, vérifiez la sensibilité du capteur.

MODE D'EMPLOI AFC990W ARTHUR MARTIN

Nous vous remercions de la confiance que vous nous avez témoignée en choisant :

ARTHUR MARTIN

Electrolux

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.

A bientôt et encore merci.

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Utilisation de votre hotte 6

Entretien et nettoyage 7

En cas d'anomalie de fonctionnement 9

Garantie 10

Service après-vente 10

A l'attention de l'installateur

Caractéristiques techniques 11

Branchement électrique 11

Installation 12

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.
• N'utilisez jamais de produits à base de silicone qui pourrait nuire au bon fonctionnement du capteur.

Installation

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est reliée directement à l'installation électrique, interposez un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.


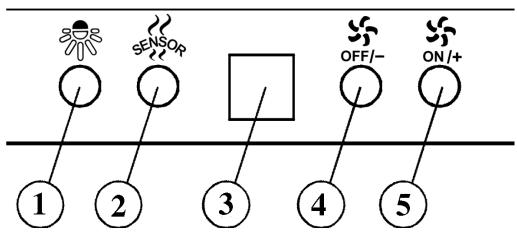

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Activation / Désactivation Fonction Automatique du capteur :

Cette touche permet d'activer/désactiver la fonction automatique:

quand elle est activée, «A» apparaît dans la fenêtre d'affichage (3). Maintenant, la hotte augmente ou dimunue automatiquement la vitesse moteur selon les odeurs, fumées présentes dans la cuisine.

3. Fenêtre d'affichage

Elle indique :

■ le fonctionnement automatique du capteur.
■ la vitesse moteur sélectionnée automatiquement par le capteur.
■ l'état des filtres (trait allumé ou clignotant).

4. Touche pour diminuer les vitesses moteur / Touche de remplacement ou de nettoyage des filtres.

Pour diminuer la vitesse appuyez sur cette touche, « 0 » correspond à la position arrêt. Après 1 minute environ, la hotte refonctionne en version automatique soit à la vitesse déterminée par le capteur.

Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été remplacés ou nettoyés. Si un trait s'allume dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés (après environ 30 heures de fonctionnement).

Si un trait clignote dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés et le filtre à charbon actifs changé (après environ 120 heures de fonctionnement).

Si la hotte n'est pas installée en version à recyclage, nettoyez les filtres à graisse (que le trait s'allume ou clignote dans la fenêtre d'affichage).

Après le nettoyage ou le changement des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0 (appuyez sur la touche en même temps que le trait est allumé ou clignote).

5. Touche pour augmenter les vitesses moteur

Pour augmenter la vitesse appuyez sur cette touche. Après 1 minute environ, la hotte refonctionne en version «capteur», soit à la vitesse déterminée par le capteur.

IMPORTANT!

Modifier la sensibilité du capteur:

Il est possible de modifier la sensibilité du capteur en suivant les opérations suivantes:

■ Arrêtez la hotte en appuyant sur la touche 2
■ Appuyez en même temps sur les touches 4 et 5. Dans la fenêtre d'affichage, l'indice de sensibilité du capteur apparaît.
En appuyant sur les touches 4 ou 5, on pourra diminuer / augmenter l'indice de sensibilité du capteur (sensibilité mini.=1 sensibilité maxi.=9).
■ En cas de coupure de courant, le capteur refonctionne avec l'indice de sensibilité 5.

IMPORTANT!

En cas de coupure de courant, le compteur du nombre d'heures d'utilisation des filtres se remet à zéro.


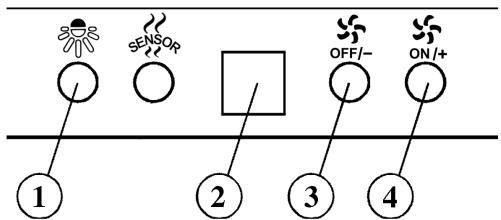

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Fenêtre d'affichage

Elle indique :

■ la vitesse moteur sélectionnée (de 1 à 4).,
■ la mise en marche du minuteur (lorsque la vitesse moteur sélectionnée clignote),
■ l'état des filtres (trait allumé ou clignotant).

3. Touche pour diminuer les vitesses moteur / Arrêt / Touche de remplacement ou de nettoyage des filtres.

Pour diminuer les vitesses appuyez sur cette touche, « 0 » correspond à la position arrêt.

Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été remplacés ou nettoyés.

Si un trait s'allume dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés (après environ 30 heures de fonctionnement).

Si un trait clignote dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés et le filtre à charbon actifs changé (après environ 120 heures de fonctionnement).

Si la hotte n'est pas installée en version à recyclage, nettoyez les filtres à graisse (que le trait s'allume ou clignote dans la fenêtre d'affichage).

Après le nettoyage ou le changement des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0 (appuyez sur la touche en même temps que le trait est allumé ou clignote).

4. Touche pour démarrer la hotte et augmenter les vitesses / Minuteur

Le démarrage de la hotte se fait par une impulsion courte sur cette touche. La hotte démarre sur la dernière vitesse sélectionnée. Pour augmenter cette vitesse, appuyez sur cette touche jusqu'à ce que la vitesse souhaitée s'affiche.

Cette touche permet d'activer ou désactiver le minuteur. En appuyant une fois sur cette touche (impulsion longue) le minuteur s'active pendant 5 minutes. La vitesse moteur sélectionnée clignote alors dans la fenêtre d'affichage. Au bout de 5 minutes, le moteur s'arrête. Le minuteur reste activé même si vous modifiez la vitesse moteur.

En appuyant une nouvelle fois sur cette touche, le minuteur se désactive.

IMPORTANT!

En cas de coupure de courant, le compteur du nombre d'heures d'utilisation des filtres se remet à zéro.

Utilisation en version recyclage

Votre appareil est livré en version à recyclage (filtre à charbon actifs monté).

L'air est filtré au moyen du filtre à charbon actifs, puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales de la cheminée.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau. Votre hotte étant livrée en version Recyclage, vous devez préalablement retirer le filtre à charbon actifs.

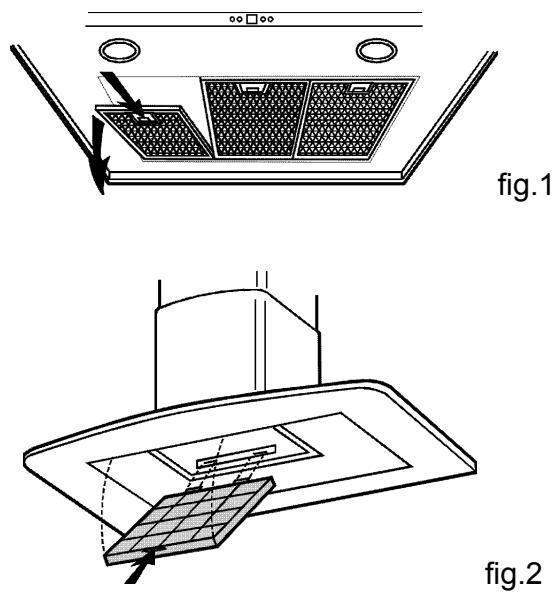

Pour retirer le filtre à charbon actifs

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig.1).
3. Poussez l'arrêt du filtre à charbon vers l'intérieur et tirez le filtre vers le bas de manière à le retirer de son logement (fig.2).
4. Retirez le filtre à charbon actif.
5. Remettez en place les filtres métalliques.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.
• Pour un meilleur rendement, utilisez la hotte en fonctionnement Automatique avec Capteur.

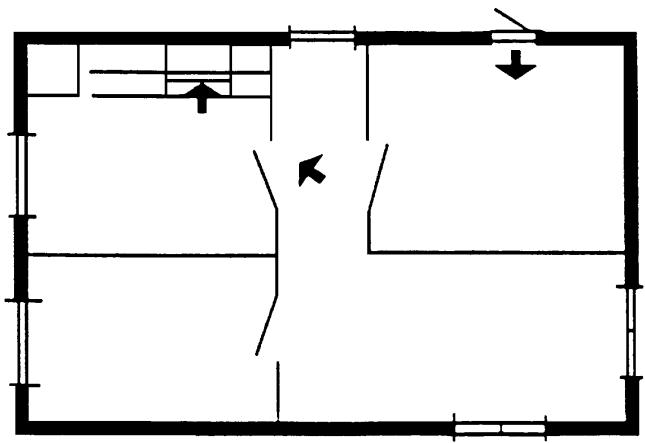

• Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 3).

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peutasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtres à graisse métalliques

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum (dans la fenêtre d'affichage un trait s'allume).

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

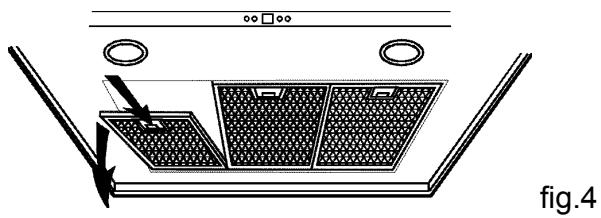

Pour retirer les filtres métalliques

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 4).
3. Après le nettoyage, remettez en place les filtres métalliques.
4. Appuyez pendant 2 secondes sur la touche 3.

Le filtre à charbon actifs

Remplacez-le toutes les 120 heures d'utilisation environ (dans la fenêtre d'affichage un trait clignote).

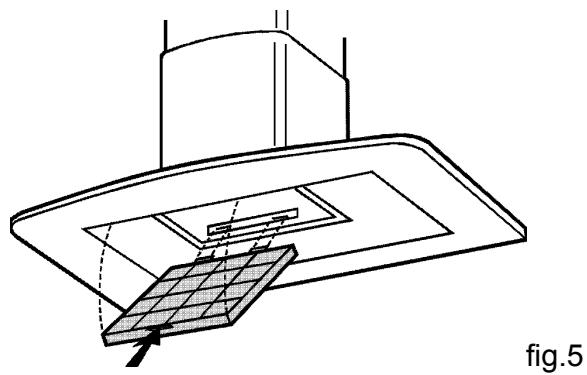

Pour retirer le filtre à charbon actifs

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig.4).
3. Poussez l'arrêt du filtre à charbon vers l'intérieur et tirez le filtre vers le bas de manière à le retirer de son logement (fig.5).
4. Remplacez le filtre usagé par un filtre neuf.
5. Remettez en place les filtres métalliques.
6. Appuyez pendant 2 secondes sur la touche 3.

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple).

N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

Les ampoules d'éclairage

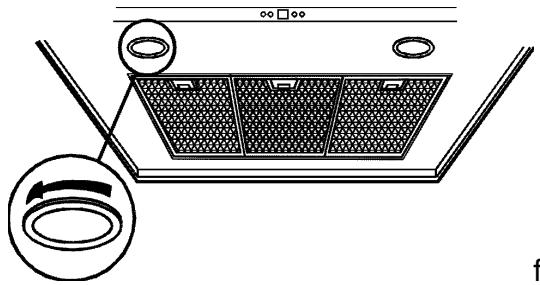

Pour remplacer les ampoules d'éclairage

1. Débranchez l'appareil.
2. Dévissez la bague dans le sens contraire aux aiguilles d'une montre et ôtez l'ampoule (fig.6).
3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max). Attention : Ne touchez pas l'ampoule à mains nues.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que :il n'y a pas de coupure de courantune vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant ...	Vérifiez que :la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.La cuisine est suffisamment aérée pour permettre une prise d'air.le filtre à charbon actifs n'est pas usagé (hotte en version recyclage)le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version aspirante).la sensibilité du capteur est suffissante (seulment si la hotte est en fonctionnement automatique « Capteur »).
La hotte s'est arrêtée au cours du fonctionnement...	Vérifiez que :il n'y a pas de coupure de courant.le dispositif à coupure omnipolaire ne s'est pas enclenché.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située, sur votre appareil.

CARACTERISTIQUES TECHNIQUES

Dimensions	Haut.:	845 – 1200 mm
	Larg.:	900 mm
	Prof. :	500 mm
Tension secteur		230 - 240 V
Classe de sécurité électrique		1
Puissance moteur		1 x 250 W
Eclairage		2 x 20 W (halogène)

Cet appareil est conforme aux Directives Communautaires suivantes :

■ 73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
■ 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F. ; cette prise de courant doit impérativement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant cuation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 7)

d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Min 65 cm fig.7

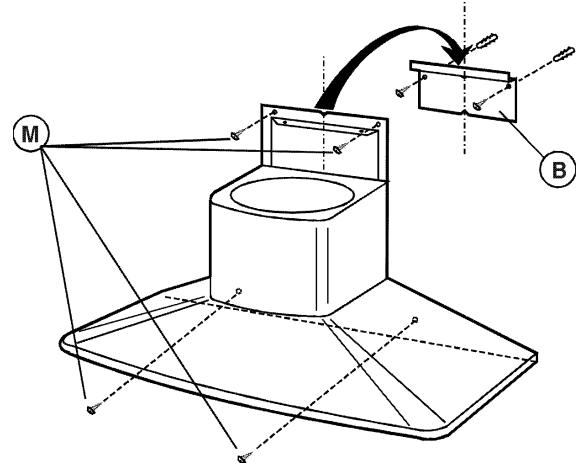

Fixation murale de la hotte (fig. 8)

Avant d'installer la hotte

1. Percez dans le mur 2 trous. Utilisez pour cela le gabarit de perçage Veillez à prévoir un positionnement par rapport au plan de cuisson respectant la distance de sécurité.
2. Fixez le support métallique (B) au mur à l'aide des vis et chevilles (fig. 8). Repérez les 2 petits triangles sur le support afin de le placer exactement le long de l'axe vertical de la hotte.
3. Retirez les filtres à graisse métalliques (voir chapitre « ENTRETIEN ET NETTOYAGE »).

Pour fixer la hotte au mur

1. Accrochez la hotte au support.
2. Repérez l'emplacement des 4 trous (M) à réaliser (fig. 8). Décrochez la hotte puis percez les trous ∅ 8mm. Placez les chevilles dans les trous.
3. Accrochez la hotte et fixez-la définitivement à l'aide des 4 vis (M) – fig. 8.
4. Mettez en place les filtres à graisse métalliques.

Pour installer la cheminée en version recyclage

L'air est filtré au moyen du filtre à charbon actifs puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales de la cheminée (fig. 9).

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.

2. Positionnez et fixez le déflecteur à l'aide des 4 vis sur la cheminée supérieure (fig. 11).

3. Les cheminées doivent être installées de telle sorte à ce que les grilles d'aération situées sur la cheminée supérieure se trouvent en position haute (fig. 12).

4. Raccordez un tuyau souple en matière autoextinguible de ∅ 125 mm au déflecteur (fig. 11).

5. Positionnez la buse (fig. 13) sur la sortie de la hotte.

6. Positionnez la bride de raccord sur la buse (fig.14).

7. Positionnez les cheminées assemblées sur la hotte. Faites particulièrement attention lors de la manipulation des cheminées télescopiques (surtout au moment de les appuyer sur le corps de la hotte) de ne pas les rayer. La cheminée supérieure doit être positionnée face au déflecteur et fixez-la à l'aide des 2 vis (G) (fig. 15).

8. Soulevez légèrement et momentanément la cheminée inférieure afin de raccorder le tuyau à la bride e raccord sur la base de la hotte.

9. Procédez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).

10. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Pour installer la cheminée en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire de retirer le filtre à charbon actifs pour pouvoir l'utiliser en version évacuation.

1. Réglez la largeur de l'étrier du support (W) au moyen des vis (A) (fig. 10). Fixez-le au plafond à l'aide des chevilles et vis dans les trous que vous aurez préalablement percés. Ce support doit être fixé à 3 - 4 mm au dessous du plafond, centré par rapport à la hotte située en dessous, et de niveau.

2. Positionnez la buse sur la sortie de la hotte (fig. 13).

3. Fixez un tuyau souple en matière autoextinguible de ∅ 150 mm sur la buse et raccordez-le à l'orifice d'évacuation au mur ou au plafond (fig. 16).

4. Procédez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).

5. Positionnez les cheminées assemblées sur la hotte. Faites particulièrement attention lors de la manipulation des cheminées télescopiques (surtout au moment de les appuyer sur le corps de la hotte) de ne pas les rayer. Celles-ci doivent être installées de telle sorte à ce que les grilles d'aération situées sur la cheminée supérieure se placent en position basse (fig. 17).

6. Fixez la cheminée à l'aide des 2 vis (G) (fig. 15).

7. Glissez la cheminée inférieure sur la base supérieure de la hotte.

Les meilleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation (hotte en version évacuation) doit être d'un diamètre de 150 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

■ 3 mètres, avec un coude,
■ 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des areils fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTÔT !

SERVICE CONSEIL CONSOMMATEURS

ARTHUR MARTIN ELECTROLUX

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] - Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

our toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux
