AFC90400K - Hotte de cuisine ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ARTHUR MARTIN
Modèle	AFC90400K
Type de produit	Hotte de cuisine
Largeur	89,8 cm
Profondeur	50 cm
Hauteur (évacuation extérieure)	76,6 - 121,3 cm
Puissance nominale totale	330 W
Puissance moteur	250 W
Éclairage	2 x 40 W (E14)
Tension d'alimentation	220-240 V
Longueur du câble d'alimentation	150 cm
Vitesses réglables	3 vitesses
Filtre à graisse métallique	Lavable (tous les mois)
Filtre à charbon actif	Remplacement tous les 4 mois (en option)
Distance minimale de sécurité (électrique)	50 cm
Distance minimale de sécurité (gaz/mixte)	65 cm
Mode d'évacuation	Recyclage ou évacuation extérieure
Diamètre du conduit d'évacuation	Identique à l'ouverture d'évacuation
Accessoires fournis	2 embouts TORX, manchon de réduction, déflecteur, étrier, chevilles, vis, câble, filtre à charbon actif
Garantie	Selon conditions du vendeur

FOIRE AUX QUESTIONS - AFC90400K ARTHUR MARTIN

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique se nettoie tous les mois. Vous pouvez le laisser tremper 1 heure dans de l'eau chaude avec un détergent doux, puis rincer à l'eau chaude, ou le placer dans le lave-vaisselle à 65°C minimum.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance minimale est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez les instructions de votre cuisinière si elles exigent une distance plus grande.

Comment remplacer l'ampoule de la hotte ?

Mettez la hotte hors tension, attendez que les ampoules refroidissent, retirez le clip du plafonnier, remplacez l'ampoule par une de 40 W maximum (E14), puis remontez le plafonnier.

La hotte peut-elle fonctionner en version recyclage ?

Oui, la hotte est livrée en version recyclage avec un filtre à charbon actif. Pour l'utiliser en évacuation extérieure, retirez le filtre à charbon.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 4 mois environ, selon l'utilisation. Il ne peut ni se laver ni se réutiliser.

Que faire si la hotte ne fonctionne plus ?

Vérifiez l'alimentation électrique, que l'interrupteur n'est pas sur Arrêt, et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Quels sont les accessoires fournis avec la hotte ?

La hotte est livrée avec 2 embouts de tournevis TORX, un manchon de réduction, un déflecteur, un étrier de cheminée, des chevilles et vis de fixation, un câble d'alimentation et un filtre à charbon actif.

Comment installer la hotte en évacuation extérieure ?

L'installation doit être réalisée par une personne qualifiée. Utilisez un conduit d'évacuation de même diamètre que l'ouverture de la hotte et raccordez-le à l'anneau de raccordement. Suivez le gabarit de perçage fourni.

La hotte fait du bruit ou a un rendement insuffisant, que vérifier ?

Vérifiez que la vitesse sélectionnée est adaptée, que la cuisine est bien aérée, que le filtre à charbon n'est pas usé (en version recyclage) et que le conduit d'évacuation n'est pas obstrué (en version évacuation).

Comment contacter le service client Electrolux ?

Vous pouvez contacter Info Conso Electrolux au 08 90 71 03 44 (0,15 € TTC/min) du lundi au vendredi, ou envoyer un e-mail à [e-mail]. Pour toute autre question : 08 92 68 24 33 (0,34 € TTC/min).

MODE D'EMPLOI AFC90400K ARTHUR MARTIN

Notice d'utilisation

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un appeareil Electrolux qui, nous espereons vous accompagnera AGREABLEMENT au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au maximum de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Sommaire

Consignes de sécurité 5 Généralités 7 Utilisation de la hotte 8 Entretien 9 Accessoires (en option) 13 En cas d'anomalie de fonctionnement 13 Installation 14

Les symboles suivants sont utilisés dans cette notice d'utilisation :

Informations importantes sur la sécurité personnelle et informations sur comment éviter de déterminer l'appareil

Informations générales et conseils

Informations sur la protection de l'environnement

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit avoir le même diamètre que celui de l'ouverture d'évacuation.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.
• L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation.

de l'appareil par une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en

Tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.

• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrique.
• La société décline toute responsabilité pour des inconvenients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version recyclage (filtre à charbon actif en notation) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.

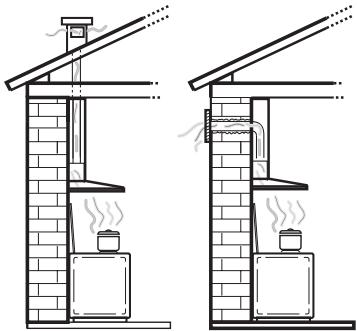

Version d'évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version évacuation extérieure

Version recyclage

• L'air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage, utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Version recyclage

Utilisation de la hotte

• La hotte est équipée de vitesses réglables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.
• Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.

a. Touche Marche / Arrêt Eclairage b. Sélection vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3

Entretien

Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse générées durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graissé métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

Laissez tremper la cassette du filtre à GRAISSE métallique durant env. 1 heure dans de l'eau chaude avec un détiquent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

Placez la cassette du filtre à graisse métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre à graisse.

Lavez avec un programme pour

vaisselles très sales et une température d'au moins 65°C. Recommezventuelfement l'opération. Remettez en place la cassette après séchage.

Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graissé métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée et additionnée d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

Filtre à charbon

• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon

Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

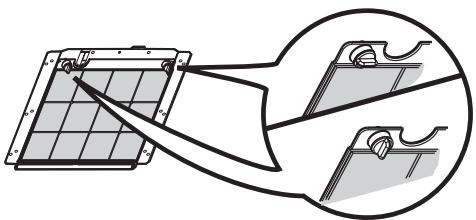

• Montage Placez le filtre au charbon à l'intérieur de la hotte en couvrant la grille de protection du moteur. Fixez le filtre à l'aide des 2 pommeaux latéraux.
• Pour le démontage, procédez dans l'ordre inverse.

• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
• Enlevez la clip qui fixe le plafonnier à la hotte.
• Changez l’ampoule défectueuse, utilisez une ampoule de 40W E14 maximum. Montez le plafonnier et fixez-le à l’aide de la clip de fixation correspondante.

• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 15

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt esteffectivement sur une positiondécente que la position "Arrêt".
La hotte a un rendementinsuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée estsuffisante pour la quantité de fuméeet de vapeur dégagée. • La cuisine est suffisamment aéréepour permettre une prise d'air. • les filtres à charbon actifs ne sontpas usagés (hotte en versionrecyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en versionevacuation).
La hotte s'est arrêtée au coursdu fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolairene s'est pas enclenché. Placez l'interrupteur Marche/Arrêtsur Arrêt. Attendez. Remettez l'interrupteur Marche/Arrêt sur une position différente quela position "Arrêt".

Installation

\section*{Caractéristiques techniques}

	AFC 60400	AFC 90400
Dimensions (en cm):
Hauteur (évacuation extér.):	76,6-121,3	76,6-121,3
Largeur:	59,8	89,8
Profondeur:	50	50
Puisance nominale totale:	250 W	330 W
Moteur:	170 W	250 W
Eclairage:	2 x 40 W (E14)	2 x 40 W (E14)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/matériel de montage

2 embouts de tournevis (pour visser les vis avec tête du type TORX). 1 manchon de réduction 1 déflecteur 1 étrier de la cheminée 6 chevilles 8 mm (pour les fixations au mur) 6 vis 5x45 (pour les fixations au mur) 2 rondelles 4 vis 2,9 × 6,5 (pour fixer la cheminée et le déflecteur) 2 vis 3,5× 9,5 (pour fixer le manchon de réduction) 1 câble d'alimentation 1 filtre à charbon actif

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branche la hotte dans une prise murale conforme aux normes en vigueur et place-la dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Installation

Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

• Enlevez les filtres àGRAISE.
• édiane, ce qui facilitera les opérations d'installation.

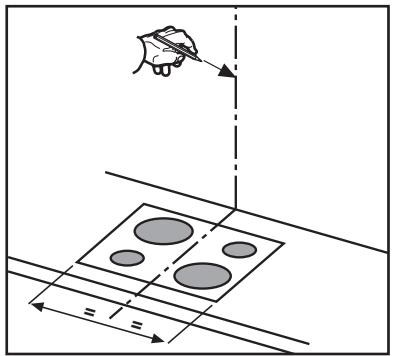

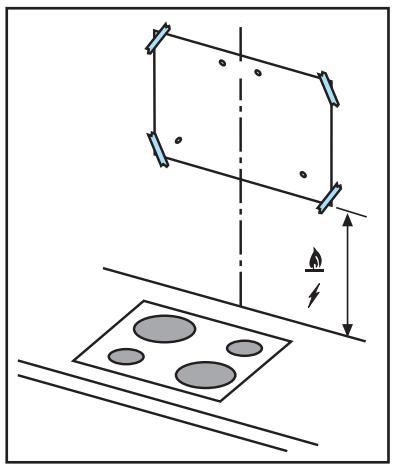

• Appliquer le gabarit de forage au mur : la ligne verticale médiane imprimée sur le gabarit de forage devra correspondre à la ligne mé
• supérieurs en laissant un espace entre la tête des vis et le mur d'environ 1 cm.

Remarque: Réaliser tous les trous indiqués sur le gabarit: les trous supérieurs servent pour accrocher la hotte tandis que les trous inférieurs servent pour la fixation définitive et de sécurité.

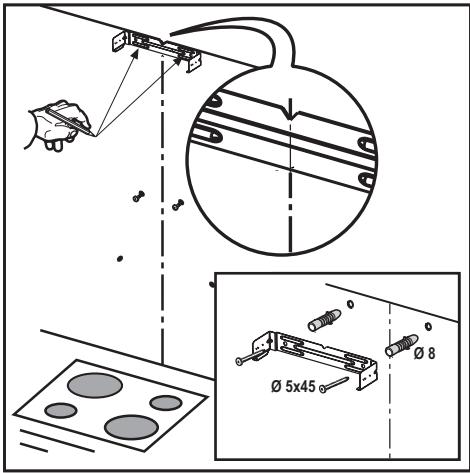

• Appliquer l'étrier de support cheminées à la paroi adhérant au plafond, utiliser l'étrier de support cheminées comme gabarit de forage (si présente, la petite fente sur le support doit correspondre avec la ligne précédemment tracée sur le mur) et marquer 2 trous avec le crayon, réaliser les trous, insérer 2 chevilles. Fixer l'étrier de support cheminées à la paroi à l'aide de 2 vis.

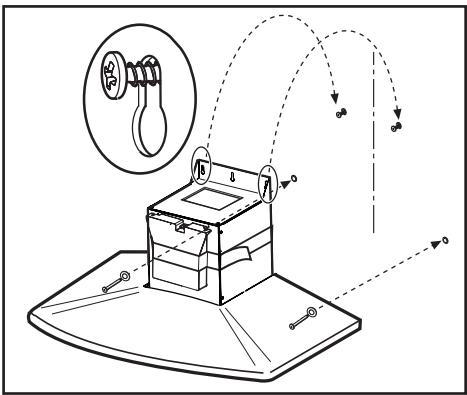

• Accrocher la hotte aux vis supérieures.
• Introduire et visser dans les trous inférieurs les vis (et rondelles!) pour la fixation définitive (OBLIGATOIRE!!) ensuite, après avoir vérifié l'horizontalité de la hotte, VISSER FERMEMENT TOUTES LES VIS inférieures et supérieures.

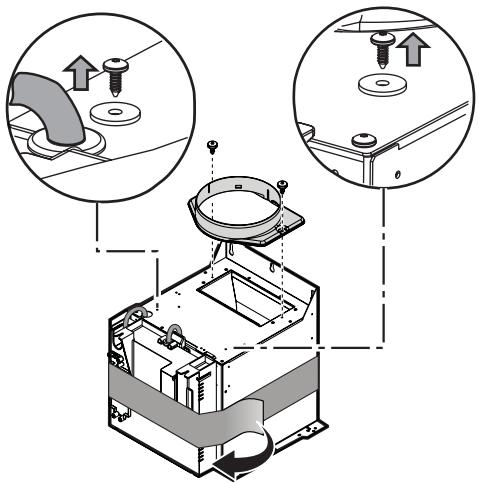

Fixer la bride sur le trou d'évacuation de la hotte à l'aide de 2 vis. - Retirer momentanément les 2 vis et rondelles placées sur le côté avant du caisson moteur (mettre les vis de côté). - Retirer le ruban adhésif qui fixe provisoirement le boîtier électronique au caisson moteur.

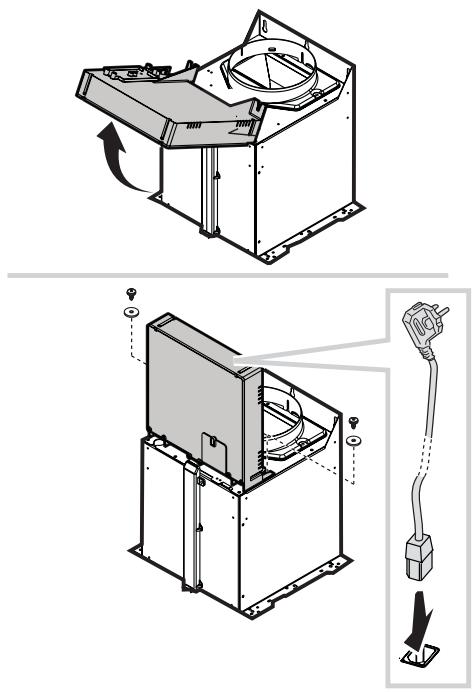

• Faire pivoter le boîtier électronique vers le haut. Fixer le boîtier électronique à l'aide des vis et rondelles précédemment retirées (utiliser les mêmes trous).
• Effectuer le raccordement électrique : monter le connecteur du câble électrique fourni avec le boîtier électrique et raccorder la prise à l'alimentation électrique.

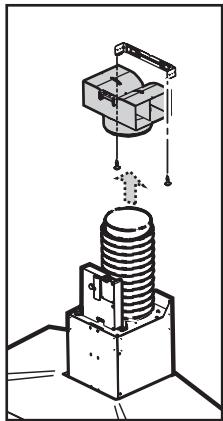

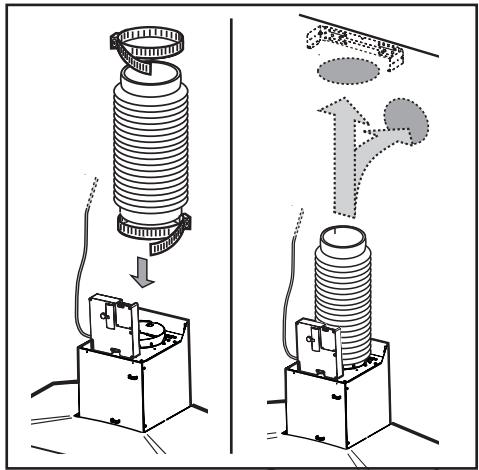

• Réaliser le raccordement d'un tube (tube et joints de fixation non fournis, à acheter séparément) pour l'évacuation des fumées à l'anneau de raccordement placé au-dessus de l'unité moteur d'aspiration.

L'autre extrémité du tube devra être reliée à un dispositif d'évacuation des fumées vers l'extérieur en cas d'utilisation de la hotte en version aspirante.

• Dans le cas où l'on souhaiterait utiliser la hotte en version filtrante, fixer alors à l'étrier de support le déflecteur et relier l'autre extrémité du tube à l'anneau de raccordement placé sur le déflecteur.
• Placez le filtre au charbon à l'intérieur de la hotte.

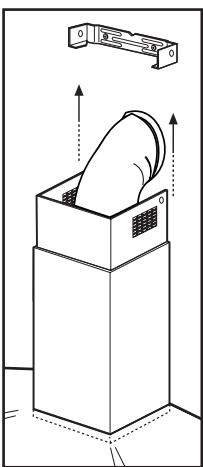

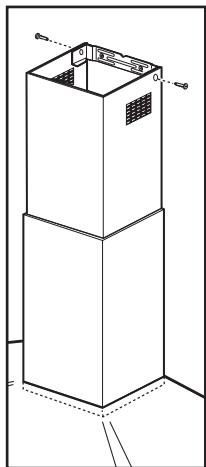

• Appliquer les cheminées et les fixer au-dessus à l'aide de 2 vis à l'étrier de support cheminées.
• Faire glisser la partie inférieure de la cheminée en couverture complète du groupe d'aspiration jusqu'à l'insérer à l'endroit prévu au-dessus de la hotte.
• Remontez les filtres à graisse.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous

communiquer par écrit les conditions de garantie et leur mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous devez vous contacter

Pour tenir nos engagements, nous écoutons les consommateurs. Info Conso Electrolux est le lien privilégié entre la marque et ses consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Info Conso Electrolux BP 50142 - 60307 Senlis Cedex

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute autre question :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/min)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lem- beek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nüm- berg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet ki- rãlyné Útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Ar- cos
Romania	[phone]	Str. Gari Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mä- genwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebie SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İs- tanbul
Rocsnja	[phone]	129090 Moskva, Olimpișničkni nopocnect, 16, BUTC "Olimpișnik"
Ukraina	[phone]	04074 Kniev, Bynl.Abtozabodscba, 2a, BUTC "Ankon"
