Marque	ARTHUR MARTIN
Modèle	VA6026-1
Type de produit	Lave-vaisselle encastrable
Largeur	595 mm
Hauteur	850 mm (880 mm avec plan de travail)
Profondeur	600 mm (570 mm avec plan de travail)
Poids	51 kg
Tension	220-230 V monophasé, 50 Hz
Fusible	16 A
Puissance totale	3000 W
Puissance élément chauffant	2800 W
Pression d'alimentation en eau	80-1000 kPa (0,8-10 kg/cm²)
Température maxi d'alimentation	70 °C
Consommation énergétique (cycle standard)	1,72 kWh
Capacité (couverts)	12
Nombre de programmes	4 (Lavage d'attente, Vaisselle très sale, Vaisselle sale, Économique 55°C)
Fonctions	Lavage, rinçage, séchage, prélavage, adoucissement de l'eau
Sécurités	Anti-débordement, anti-fuites, sécurité enfants, arrêt automatique porte ouverte
Entretien	Nettoyage régulier des filtres, bras de lavage et carrosserie
Service après-vente	Service Conseil Consommateurs (44.60.06.10) ou COFRADEM

FOIRE AUX QUESTIONS - VA6026-1 ARTHUR MARTIN

Que faire si la machine ne démarre pas ?

Vérifiez que la porte est bien fermée, que la prise est branchée, que la touche Marche/Arrêt est enfoncée après avoir sélectionné un programme, et que les fusibles sont en bon état.

L'eau n'arrive pas lors de la mise en marche, que faire ?

Assurez-vous que le robinet d'alimentation en eau est ouvert et qu'il n'y a pas de coupure d'eau ou de courant. Vérifiez également les fusibles.

Pourquoi l'eau reste-t-elle dans la machine après un cycle ?

Cela peut être dû à un tuyau de vidange écrasé ou plié, une pompe de vidange bouchée ou des filtres obstrués. Libérez le tuyau, nettoyez la pompe et les filtres.

Les résultats de lavage ne sont pas satisfaisants, que vérifier ?

Assurez-vous que le panier n'est pas trop chargé, que les filtres sont propres, que le produit de lavage est adapté et bien dosé, que les bras de lavage tournent librement et que le programme est adapté à la saleté.

Comment nettoyer les bras de lavage ?

Dévissez l'écrou, retirez les bras de lavage et passez-les sous un jet d'eau du robinet. Remettez-les en place et fixez l'écrou. Vérifiez qu'ils tournent librement.

À quoi sert le sel régénérant et quand le remplir ?

Le sel régénérant permet de régénérer l'adoucisseur d'eau pour éviter le calcaire. Remplissez le réservoir dès que le voyant de sel s'allume sur le bandeau de commande.

Que faire si des traces de calcaire persistent ?

Utilisez un détergent spécial lave-vaisselle, vérifiez que le réservoir de produit de rinçage est plein et le dosage suffisant, et que le bac à sel est rempli.

Comment régler la sécurité enfants ?

Tournez la vis de réglage sur la porte d'un quart de tour vers la droite. Pour ouvrir avec la sécurité active, déplacez la poignée vers la droite, poussez-la vers le haut et tirez.

Quels produits utiliser pour le lave-vaisselle ?

Utilisez exclusivement des produits spéciaux pour lave-vaisselle : détergent en poudre ou liquide, produit de rinçage et sel régénérant. Ne mettez jamais de produit de lavage dans le réservoir de sel.

Que faire en cas d'absence prolongée ?

Nettoyez les filtres et l'intérieur de la cuve, effectuez un programme court, fermez le robinet d'alimentation, débranchez l'appareil et laissez la porte entrouverte.

MODE D'EMPLOI VA6026-1 ARTHUR MARTIN

• Avertissements lave-vaisselle 1 Les Sécurités 4
• Caractéristiques techniques 5 Montage du panneau d'habillage 6
• Emplacement de l'appareil 7 Installation 8 • Utilisation 10 — les programmes 11
• Les paniers 12
• Les produits 12 — le produit de lavage 12 — le produit de rangement 13 — le sel régulier 14 • Comment faire votre vaisselle 16 Garantie 17 • Entretien 18
• Que faut-il faire si vous constatez 201

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant notre marque pour cet achat. Nous espérons que vous en serez pleinement satisfait.

Nous vous demandons de lire attentivement cette notice, afin de vous familiariser dès le départ avec votre machine et éviter ainsi toute erreur de manipulation.

Si vous avez en même temps la machine sous les yeux, il vous sera plus facile d'en comprendre le fonctionnement au fur et à mesure que vous lirez les instructions de la notice.

NOTA: Conservez ensuite cette notice, car votre lave-vaisselle vous servira pendant de longues années, de sorte que vous-même ou ses futurs utilisateurs éventuels pourrez ainsi y trouver les renseignements dont vous viendrez à avoir besoin pour une raison ou une autre. Nous nous réservons par ailleurs le droit de modifier sans préavis les spécifications et caractéristiques de nos modèles (décret du 24.3.78).

Avertissements lave-vaisselle

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil de façon à ce que l'utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Ces avertissements sont disponibles pour votre sûreté et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'instruire et d'utiliser l'appareil.

N'utilisez pas le dessus de votre lave-vaiselle comme plan de travail ; sa conception ne lui permet pas de résister à la chaleur, à l'utilisation d'objets tranchants, etc...

De même, évitez de placer votre lave-vaiselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple); ceci afin d'éviter tout risque de dommages dus à la chaleur.

• Souvenez-vous que les sacs plastiques qui faisaient partie de l'emballage de la machine peuvent être des pièges mortels pour les petits enfants.
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Veillez à ce que les enfants ne prennent pas l'habitude de monter sur la porte ouverte ou de s'y suspendre.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Toute modification de votre installation électrique eventuellement nécessaire pour la mise en place de votre appareil doit être effectuée par du personnel qualifié.
• Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
• Le raccordement d'eau doit être fait par l'intermédiaire d'un robinet d'arrêt facilement accessible. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Votre lave-vaisselle n'a été conçu que pour le lavage de la vaisselle de ménage. Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil. Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger. N'introduisez pas dans votre lave-vaisselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine, décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Séparez toujours l'argenterie des autres métaux, car elle noircit à cause d'un procédé d'électrolyse.
• Ne placez pas de couteaux tranchants la lame en haut dans le panier à couverts. Posez-les à plat dans le panier à vaisse.
• N'ouvrez pas la porte lorsque l'appareil est en fonctionnement. Mettez Touche Marche/Arrêt sur la position arrêt avant de l'ouvrir.
• En cas de débordement ou de fuite d'eau.

— Fermez immédiatement le robinet d'arrêt et coupez l'alimentation électrique du lave-vaisselle en débranchant la fiche de la prise murale ou en retirant le fusible du boîtier électrique. — Contrôlez l'étanchéité des joints et des raccords. — Faites appel à un technicien/agréé.

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrêt lorsque la machine n'est pas en marche.

Le produit de lavage pour lave-vaisselle est très corrosif lorsqu'il est utilisé à un autre usage que celui auquel il est destiné! Si quelqu'un a avalé par accident du produit de lavage pour lave-vaisselle, faites appel au centre anti-poison de votre région et à un médecin. En cas de projections de produit de lavage dans les yeux, baignez abondamment à l'eau. Pour tout accident provoqué par du produit de lavage pour lave-vaisselle, il faut impérativement consulter le centre anti-poison de votre région et faire appel à un médecin. Veillez à ranger le produit de lavage pour votre lave-vaisselle dans un endroit sûr, hors de portée des enfants. - Si vous avez retiré une pièce de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.

Un interrupteur incorporé au verrouillage de porte arrête le lave-vaisselle en cas d'ouverture de la porte. L'appareil intègre des dispositifs de sécurité qui commandent la fermeture de la vanne d'admission d'eau et le démarrage de la pompe de vidange.

1. Sécurité anti-débordement intervenant si la quantité d'eau est excessive à l'intérieur du lave-vaisselle.
2. Sécurité anti-fuites intervenant s'il y a écoulement d'eau au fond du lave-vaisselle. Le détecteur se compose d'un interrupteur muni d'un levier chargé par dessous, s'appuyant contre une éponge sèche. Si cette éponge s'humidifie, elle se ramollit, ce qui entraîne un mouvement du levier qui a pour effet d'actionner l'interrupteur.
3. Sécurité enfants : Lorsque ce dispositif est actionné, il interdit l'ouverture de la porte par un enfant.

La touche Marche/Arrêt doit être enfoncée pour que ces sécurité fonctionnent.

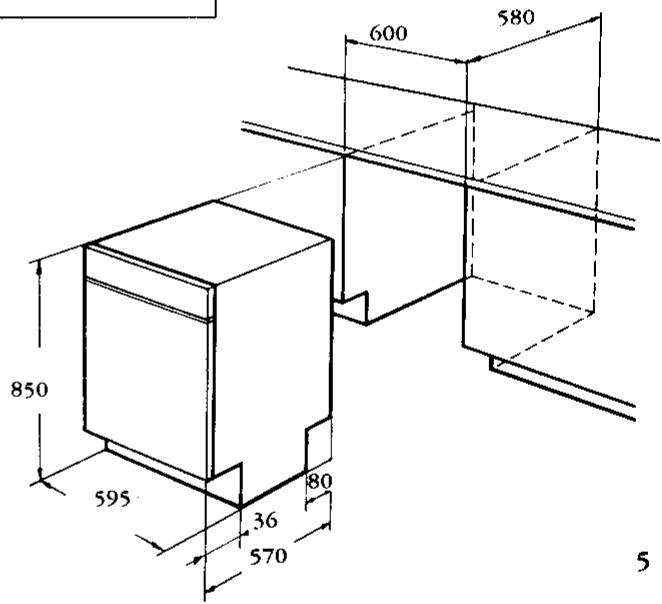

	Largeur	Hauteur	Profondeur
Dimensions:	595 mm	850 mm	600 mm
Avec dessus:	600 mm	880 mm	570 mm
Poids:	51 kg
Branchement électrique
Tension:	220-230 V, monophasé, 50 Hz
Fusible:	16 A
Câble d'ali-mentation:	Longueur 1,5 m, avec fiche pour branchement sur prise murale avec terre.
Puisance:	Élement chauffant:	2800 W
	Total:	3000 W
Raccordement eau
Pression d'ali-mentation:	80-1000 kPa (0,8-10 kg/cm2)
Température:	Max. 70 °C
Dureté:	Lorsque la durée dépasse 36° Th, il convient de désir un modele avec adoucisseur.
	Consommation d'énergie corre-spondant à un cycle de lavage suivant norme française pour une arrivée d'eau à 15 °C: 1,7 kWh.

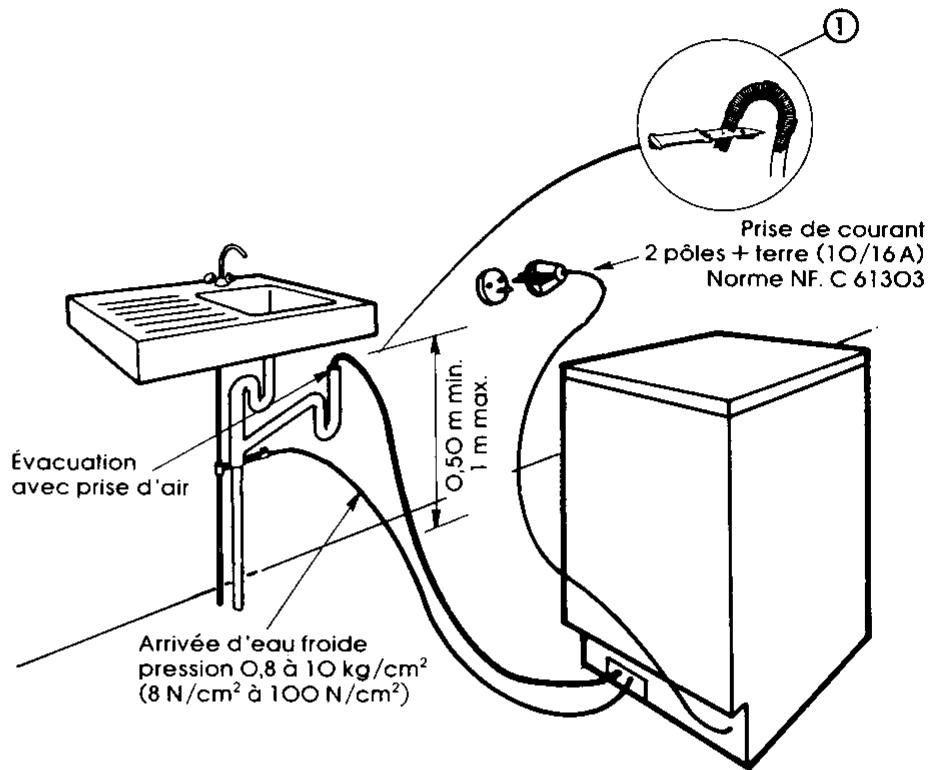

L'installation de votre appareil nécessite

• Une alimentation électrique (voir branchement électrique).
• Une arrivée d'eau avec raccordement 20 × 27. Un local aéré.
• Une évacuation d'eau.

Pour que l'appareil fonctionne dans les meilleures conditions, il est nécessaire de le mettre parfaitement de niveau (emploi d'un niveau à bulle), en agissant sur les vérins prévus à cet effet.

Procedez comme suit

• placez le lave-vaisselle à l'endroit désiré,
• réglez les pieds de manière à ce que l'appareil soit bien de niveau,
• Faites les branchements d'eau, d'électricité et de vidange.

IMPORTANT: Pour fonctionner d'une manière satisfaisante, le lave-vaiselle doit être parfaitement de niveau. S'il ne l'est pas, la quantité d'eau admise risque d'être incorrecte et il peut être difficile de fermer la porte ou de sortir le panier supérieur.

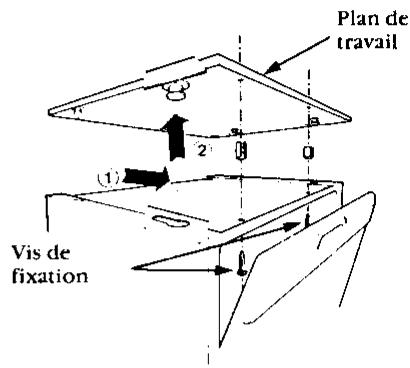

Plan de travail

Si vous voulez encastrer votre lave-vaisselle, il faut démonter le plan de travail de l'appareil.

Dévissez alors les deux vis de fixation qui se trouvent sous la plaque. Retirez-la en la tirant vers l'avant et soulevez-la.

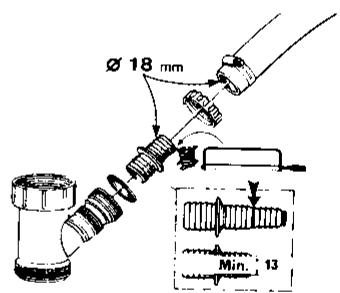

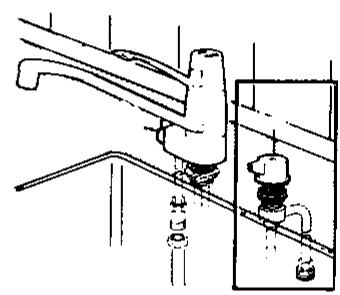

Raccordement d'eau

La température de l'eau d'alimentation ne doit pas dépasser 60°C et sa pression doit être comprise entre 80 et 1000kPa (0,8 - 10kp / cm2) si votre lave-vaisselle est équipé d'un adoucisseur.

Il est nécessaire de prévoir un dispositif de coupure situé sur le plan de travail ou sur le devant du meuble d'évier, permettant de couper l'alimentation en eau du lave-vaisselle.

Ce raccord est également recommandé lors du remplacement du lave-vaisselle, l'alimentation en eau pouvant ainsi être facilement coupée après chaque utilisation.

Le tuyau de vidange

Le tuyau de vidange a une longueur de 1,75 m et peut être prolongé jusqu'à 4 m. Le diamètre inférieur du tuyau ne doit pas être inférieur à 13 mm.

L'extrémité opposée du tuyau doit déboucher au-dessous de l'évier. Utilisez des raccords de «3/4» (18 mm).

Le tuyau d'alimentation

Le tuyau d'alimentation a une longueur de 1,5 m et ne doit absolument pas être raccourci. Vérifiez que les joints sont en place aux deux extrémités avant de le brancher.

Ouvrez le robinet d'arrêt et vérifiez que les joints sont étanches, puis effectuez le branchement électrique.

Branchement électrique

Cet appareil ne peut être branché qu'en 220—230 Volts monophasé.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.

Utilisez un socle de prise de courant comportant une borne de mise à la terre qui doit être obligatoirement raccordée conformément à la norme NF C15100 et aux prescriptions de l'E. D. F.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.

NOTA: Avant de procéder à toute intervention sur le lave-vaisselle, il est impératif de débrancher la prise de courant.

Pour utiliser de manière satisfaisante votre lave-vaisselle et profiter de ses avantages, il est nécessaire de connaître les différents programmes et leur emploi. Vous trouvez dans ce livre le tableau de programmes, accompagnés des durées de cycles et des consommations d'énergie.

Touche 55°c

L'enclenchement de cette touche au moment de la programmation vous permet de laver à 55°C au lieu de 65°C si la vaisselle n'est pas très sale. Il n'est pas nécessaire d'actionner cette touche si vous sélectionnez le programme "économique".

Lavage d'attente

Après un chargement partiel de votre lave-vaiselle, effectuez ce programme, ce qui évite aux salissures de secher sur la vaisselle. N'utilisez pas de produit de lavage.

Vaisseletresale

Lavage intensif. Un prélavage à l'eau chaude permet, avant le lavage principal, de dissoudre les salissures plus tenaces.

Vaisselle sale

Ce programme est à utiliser pour une vaisselle normalement sale. Le prélavage est à l'eau froide.

55°Cprogramme économique

Sélectionnez ce programme si l'appareil n'est que partiellement chargé et que les pièces de vaisselle ne sont pas très sales. Le programme s'effectue automatiquement à 55°C.

Touche marche/arret

Cette touche permet la mise sous tension du lave-vaiselle. Pour mettre l'appareil hors tension, faites ressortir la touche. Les fonctions sécurité anti-fuite et anti-débordement sont activées, lorsque la touche Marche/Arret est enfoncée.

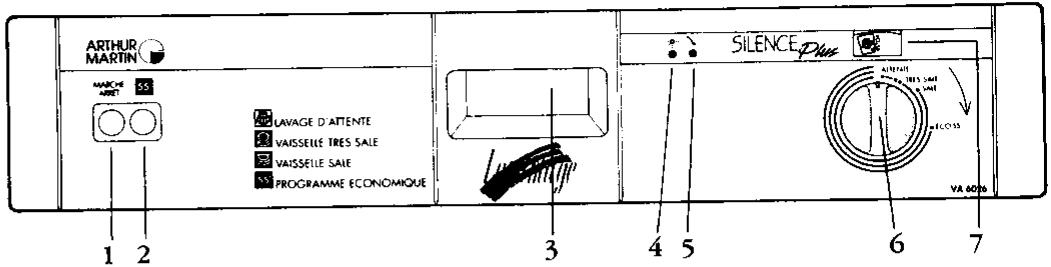

1. Touche marche/arrêt
2. Touche 55°C
3. Poignée de porte
4. Voyant produit de rinçage
5. Voyant sel
6. Programmateur
7. Voyant Marche/Arrêt

Les Programmes

PROGRAMMES	SYMBOLE	SECHAGE	PRÉLAVAGE/PRÉRINçAGE C°	LAVAGE C°	RINÇAGECHAUD C°	ARRIVÉE D'EAU À 15 °C
						ELECTRICitéKWh	TEMPSMINUTES	EAU LITRES
LAVAGE D'ATTENTE	-	-	TEMP.D'EAU	-	-	0,02	5	4,5
VAISSELLE TRÉS SALE	-	-	55	65	65	1,94	66	21,0
VAISSELLE SALE	-	-	TEMP.D'EAU	65	65	1,72	62	21,0
	-	-	TEMP.D'EAU	55	55	1,18	51	21,0
PROGRAMME ECONOMIQUE	55°	-	-	55	55	1,15	43	16,0

Réglage du panier supérieur

Le panier supérieur peut être utilisé en position haute ou en position basse. Il est facile d'ajuster le panier pour l'adapter à la dimension de la basselle. Procédez comme suit:

Sortez le panier le plus loin possible, - écartez les butées sur les glissières et libérez le panier, - engagez-le ensuite à nouveau dans le lave-vaisselle en le faisant coulisser sur ses roulettes à la hauteur désirée, puis remettez les butées en place.

Si vous enlevez le panier provisoirement (pour faire place à des récipients particulièrement volumineux, casseroles par exemple), il faut alors couper l'alimentation en eau du bras de lavage supérieur. Faites tout simplement coulisser le curseur rouge de fermeture au fond de la cuve de manière à obstruer l'orifice. Cela permet d'augmenter la pression dans le bras de lavage inférieur.

Les paniers

Votre lave-vaisse est equippede 3 paniers:

1 panier supérieur, 1 panier inférieur et 1 panier à couverts.

Panier supérieur

Le panier supérieur est destiné à recevoir les tasses, les verres, les bols, les couteaux longs, les spatules, etc... Posez les tasses et les verres à l'envers. Inclinez les assiettes creuses pour faciliter l'écoulement de l'eau. La position du support amovible pour les tasses peut être modifiée.

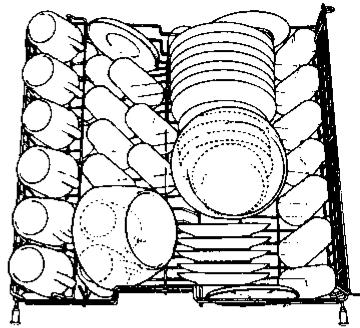

Panier inférieur

Le panier inférieur est destiné aux ustensiles volumineux tels que plats, grandes assiettes, bols, casseroles, cocottes, etc...

Les mailles du panier inférieur sont assez étroites pour pouvoir y placer des tasses et des verres sans risque.

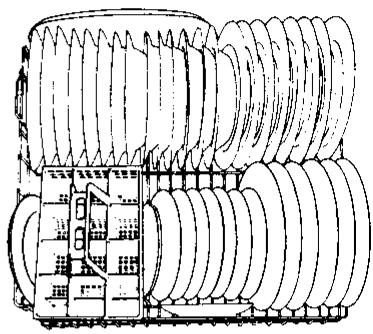

Panier à couverts

Le panier à couverts est divisé en 12 cavités ayant trois profondeurs différentes. Ainsi vous pouvez disposer les couverts de telle sorte que l'eau puisse atteindre toutes les pièces. Assurez-vous que les cuillères et les fourchettes ne sont pas emboitées les unes dans les autres. Placez les couverts manches en bas : assurez-vous qu'aucun objet ne gène la rotation du bras inférieur.

Le panier à couverts peut être placé, selon vos besoins, à l'avant du panier inférieur, soit à droite, soit à gauche. Un bon résultat de lavage dans le panier à couverts est assuré grâce à l'aspersion spéciale couverts.

Le produit de lavage

Ce produit est un détergent en poudre, spécialement adapté au lavage de la vaisselle en machine.

Le produit de lavage pour lave-vaisselle est dangereux. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau.

Pour tout accident provoqué par du produit de lavage pour lave-vaisselle (absorption par exemple), il faut impérativement consulter le centre anti-poison de votre région ou un médecin.

Veillez à ranger le produit de lavage pour votre lave-vaisselle dans un endroit sûr, hors de portée des enfants.

Lavage

Avant chaque lavage (sauf pour le programme)

) Remplissez le distributeur situé à l'avant de la contre-porte. La poudre sera automatiquement introduite au début de l'opération de lavage.

Remplissage: 1. Levez le couvercle.

1. Remplissez le distributeur.
2. Rabattez le couvercle avant de refermer la porte.

Prélavage

Pour le programme «vaisselle très sale», en plus de la dose de produit de lavage, déposez pour le prélavage, une cuillère à soupe de poudre directement dans la contre-porte.

Un excès de produit peut être néfaste à la vaisselle et à la qualité du lavage.

Il est recommandé de stocker la poudre de lavage dans un endroit sec et hors de portée des enfants.

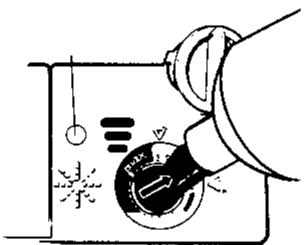

Le produit de rangement

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes, laissant des taches blanches après séchage. L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.

Le réservoir est equipped'un doseur de produit. Dosez le produit en fonction de la durée de l'eau:

Eau douce: dosage modéré. Eau dure: dosage plus important.

Vous pouvez régler la quantité suivant l'échelle visible dans le réservoir de remplissage. Commencez par le dosage minimum, et augmentez en cas de besoin.

NOTA: Le réservoir de produit de rinçage ne doit jamais être rempli de produit de lavage.

Remarque: dès que le voyant correspondant s'allume sur le bandeau de commande, il est nécessaire de remplir le réservoir de produit de finissage.

Trois sortes de produits spécialement étudiés pour les lave-vaisselle sont nécessaires au bon fonctionnement de votre appareil.

Un produit de lavage.

Un produit de lavage.

Du sel régénérant.

Utilisez toujours des produits de lavage et rinçage de même marque. Nos laboratoires qui testent en permanence ces produits vous recommandent SUN.

Le sel régénérant

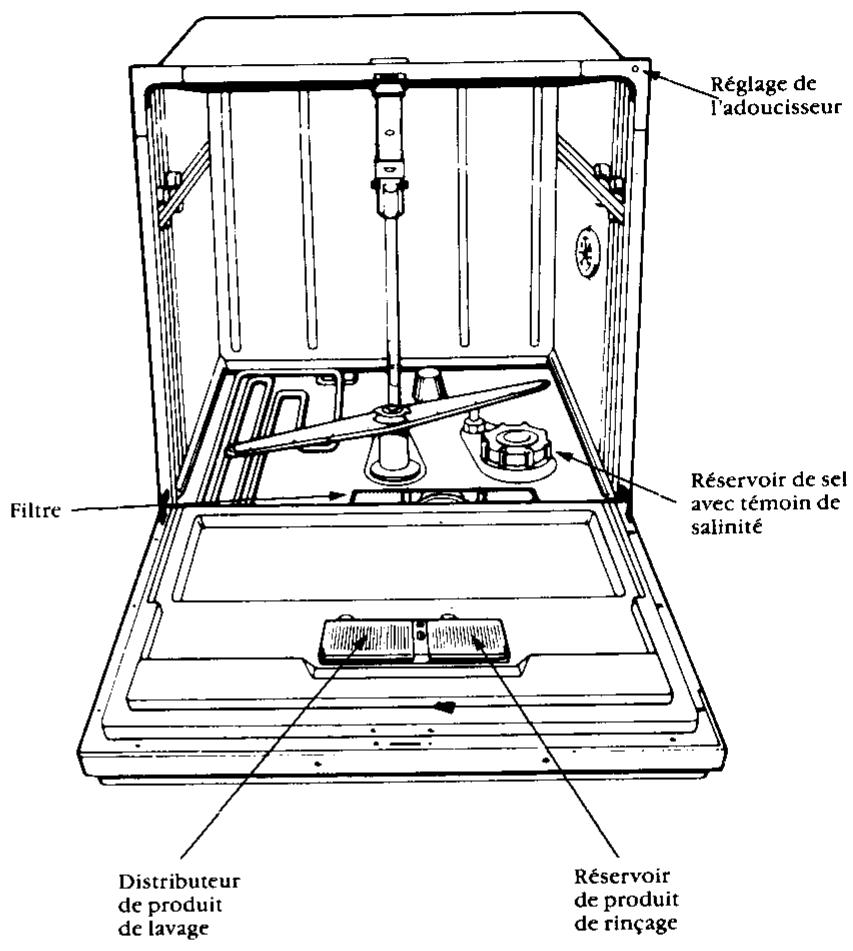

Votre lave-vaisselle est équipé d'un adoucisseur : le dosage du produit de finissage doit être réglé sur une faible valeur.

Le calcaire que contient l'eau forme des dépôts dans la machine. Pour empêcher cela, l'eau traverse un réservoir spécial où le calcaire se dépose.

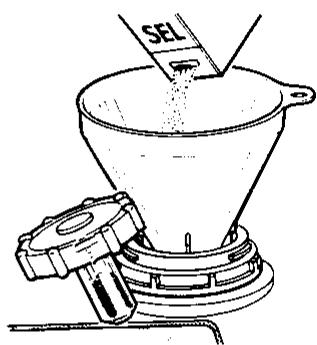

Voici comment procéder

• Dévissez le bouchon du réservoir de Sel et remplissez avec du sel régulier. L'utilisation de Sel fin peut mettre l'adoucisseur hors d'état de fonctionnement. Utilisez pour le remplissage l'entonnoir fourni avec le lave-vaisselle.
• Essuyez avec soin autour de l'orifice du réservoir : des restes de sel peuvent provoquer une oxydation, voir même percer la cuve.
• Révissez le bouchon et effectuez un cycle de finissage.

Remarque: À la première mise en service, le voyant de Sel reste allumé malgré le replissage du réservoir de sel. Il vous faudra attendre 3 à 5 vaisselles avant que le voyant ne s'éteigne.

Vous pouvez également compléter le replissage par de l'eau pour que le voyant s'éteigne plus rapidement.

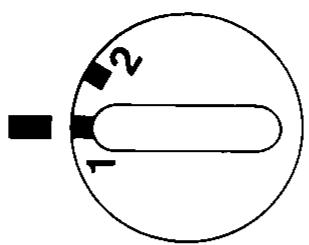

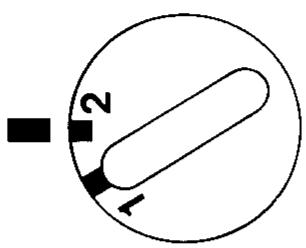

L'adoucisseur à 2 positions de réglage

• Position 1 pour une eau calcaire inférieure à Th.
• Position 2 pour une eau calcaire supérieure à Th.

L'adoucisseur ayant besoin de Sel regénérant pour fonctionner, il est nécessaire de refaire le plein de sel après un certain nombre de vaisselles.

Lorsque le témoin lumineux sur le bandeau de commande s'allume, il est temps de refaire le plein de sel.

IMPORTANT: Ne versez jamais de produit de lavage dans le réservoir de sel.

De même, ne faites jamais fonctionner le lave-vaisselle sans Sel régénérant, car cela pourrait endommager l'adoucisseur et le mettre hors d'état de fonctionnement. Si le dommage causé n'est pas trop important, il est possible de rétablir le bon fonctionnement de l'adoucisseur en procédant comme suit:

• remplissez le réservoir de sel,
• Effectuez le cycle programme économique 4 à 5 fois.

Mise hors gel

S'il y a risque de gel, fermez le robinet d'alimentation en eau du lave-vaisselle. Enlevez et videz les tuyaux d'alimentation et de vidange. Videz ensuite la vanne d'arrivée d'eau en mettant un programme en marche pendant quelques secondes.

La porte

L'ouverture de la porte s'effectue en tirant la poignée vers vous. Toutefois, si vous le désirez, vous pouvez mettre la «sécurité infant», en tournant la vis de réglage d'un quart de tour vers la droite.

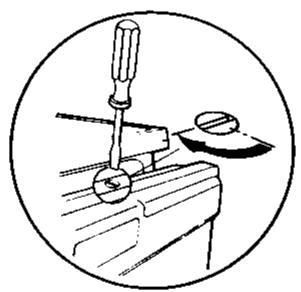

Pour ouvrir la porte avec «sécurité infant», déplacez la poignée vers la droite, poussez-la vers le haut et tirez vers vous.

1. Débarrassez la vaisselle des restes de nourriture.
2. Placez la vaisselle dans les paniers. Remplissez le distributeur de produit de lavage. Refermez le couvercle.
3. Fermez la porte, et ouvrez le robinet d'alimentation d'eau.
4. Choisissez le programme désiré à l'aide du programmeur.
5. Enlevez la touche Marche/Arrêt : le voyant Marche/Arrêt s'allume.
6. La vaisselle une fois lavée, vérifie si les filtres ont besoin d'être nettoyés. Fermez le robinet d'alimentation d'eau.

En sortant la vaisselle, commencez par le panier inférieur pour éviter que le tube de lavage supérieur ne goutte sur la vaisselle lavée.

Important:

Vous obtiendrez un meilleur séchage si vous entrouvrez la porte pendant environ 10 minutes après la fin du cycle.

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir.

À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Service Conseil Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les Pièces de Rechange Certifiées Constructeur.

COFRADEM - 43 avenue Félix Louat - 60307 Senlis Cedex

Tél.: [phone] - Telex: 155530 ELUXFR

SERVICE CONSEIL CONSOMMATEURS

B. P. 142-60307 Senlis Cedex-Tel.: [phone]

Avant d'appeler un service après-vente, relevez le modulo et le numéro de série de votre appareil.

Ces indications figurent sur la plaque signalétique située sur la tranche de la porte de votre appareil.

Votre certificat de garantie

Il porte un volet que vous devrez nous retourner signé et daté par votre fournisseur.

Important

En cas de réclamation ou pour la commande d'une pièce de rechange, il est indispensable de spécifier sur la commande le numéro de l'appareil et le numéro de série.

Ces nombres figurent sur la plaquette signalétique et sur le certificat de garantie en votre possession.

La carrosserie

Lavez-la à l'eau savonneuse, rincez et séchez.

La cuve

Faites de temps en temps un lavage à cycle court. Contrôlez et nettoyez régulièrement les bras de lavage et les filtres.

Le bras de lavage

Il est important que les trous des bras de lavage ne soient pas obstrués. Si un nettoyage s'avère nécessaire, procédez comme suit:

• Dévissez l'écrou, ôtez les bras de lavage et passez-les sous le jet d'eau du robinet, remettez les bras de lavage en place et fixez à l'aide de l'écrou.

Notez que le bras supérieur est équipé d'une douche injecteur supplémentaire orientée vers le bas.

Contrôlez toujours que les bras de lavage peuvent tourner librement avant de mettre le lave-vaisselle en marche.

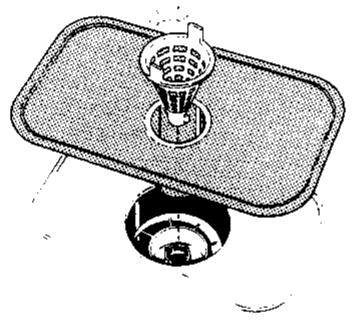

Les filtres

Le filtre conique est destiné à recueillir les plus gros déchets. Celui-ci doit être nettoyé après chaque lavage. Veillez toujours à ce qu'il soit propre.

Pour le retirer, il suffit de le tourner latéralement, puis de le soulever ; passez-le sous le jet d'eau du robinet.

Le filtre tamis est automatiquement lavé au cours de chaque vaisselle, ce qui vous évite de le nettoyer après chaque utilisation.

Assurez-vous cependant, de temps en temps, de son état de propre. Pour cela, il vous suffit de le soulever (après avoir retiré le filtre conique).

Que faut-il faire si vous constatez

La fabrication de votre appareil a fait l'objet de nombreuses vérifications.

Cependant, si vous constatez une anomalie de fonctionnement, consultez les tableaux ci-dessous. Dans la majorité des cas, vous pourrez y remédier vous-même.

Anomalies	Causes possibles	Que faire?
La machine ne démarre pas.	1. Porte mal fermée. 2. Prise non branchée. 3. La touche Marche/Arrêt n'est pas enclenchée ou vous n'avez pas sclectionné un programme. 4. Mauvais état du fusible.	1. Fermez la porte. 2. Branchez l'appareil. 3. Enclenchez à fond la touche Marche/Arrêt après avoir sclectionné un programme. 4. Vérifiez les fusibles.
L'eau n'arrive pas lors de la mise en marche.	Robinet fermé ou prise non branchée.	Voir le paragraphe "Installation". Vous assurer qu'il ne s'agit pas d'une coupure de courant ou d'une coupure d'eau. Vérifier les fusibles.
L'eau reste dans la machine.	1. Le tuyau de vidange est écrasé ou pié. 2. Pompe de vidange bouchée. 3. Filtres bouchés.	1. Libéréz le tuyau. 2. La nettoyer. 3. Les nettoyer.
Les résultats de lavage en général ne sont pas satisfaisants.	1. Le panier étant trop charge, l'eau circule mal. 2. Les filtres sont obstrués. 3. Les produits sont mal choisis ou mal dosés. 4. Le bras de lavage est bouché ou a été bloqué par un ustensile et n'a pas pu tourner. 5. Programme non adapté.	1. Assurez-vous qu'aucune piece ne gène la circulation d'eau. 2. Les nettoyer (voir paragraphe "Entretien"). 3. Voir paragraphe "Les produits". 4. Veillez à ce qu'aucune piece ne gène la rotation des bras. Nettoyer le bras si nécessaire (voir paragraphe "Entretien"). 5. Voir paragraphe "Les programmes".
Traces grassisseuses.	1. La température de lavage est insuffisante. 2. Trop peu de détergent. 3. Le panier est trop charge. 4. Programme non adapté.	1. Augmentez la température de lavage. 2. Augmentez la dose. 3. Assurez-vous qu'aucune piece ne gène la circulation de l'eau. 4. Voir paragraphe "Les programmes".
Dépôt d'aliments (épinards, marc de café, semoule...)	Les filtres sont obstrués.	Les nettoyer avec soin (voir paragraphe "Entretien").
Traces de calcaire.	1. Le détergent ne convient pas. 2. Le réserve du produit de rinçage est vide ou la dose injectée est insuffisante. 3. L'adoucisseur n'est pas régénéré (bac à sel vide).	1. Utilisez toujours un produit spécial lave-vaiselle. 2. Remplissez le ou augmentez la dose (voir paragraphe "Le produit de rinçage"). 3. Remplissez le bac à sel.
1. Trainées grisâtres. 2. Argenterie noircie ou piquée.	1. Trop de détergent. 2. Les pièces sont restées en contact avec des alimentés albuminoïdes. 3. Légère electrolyse due au contact d'autres métaux.	1. Diminuez la dose. 2. Débarrassez l'argenterie des résidus alimentaires aussitôt après usage. 3. Séparez l'argenterie des autres métaux.
1. Points de rouille sur couverts inox. 2. Mauvaise odeur dans le lave-valisselle.	1. Trempage excessif. 2. Température de lavage trop BASc.	1. Ne faites pas tremper. 2. Effectuez un programme à 65 °C.

En cas d'absence prolongée

Nettoyez les filtres et l’avant de cuve (entre cuve et porte). - Procédez au nettoyage de la cuve en effectuant un programme de lavage court. Fermez le robinet d'alimentation d'eau. - Débranchez l'appareil. Laissez la porte entrouverte.

• cuisinières
• lave-linge
• sèche-linge
• lave-vaiselle
• réfrigérateurs
• congélateurs
• hottes aspirantes
• fours à micro-ondes
• appareils encastrables

Service Conseil Consommateurs B. P. 142 - 60307 SENLIS Cedex Tél.: [phone]

cotrad erm : 43. Avenue Félix Louat - B. P. 142 - 60307 SENLIS Cedex - Tél. [phone] - Telex 155 530 EUX FR

SNC au capital 12000000F - RCS Senlis B 314 045 980

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter

Bans 12.

8223096-01 TABERGSTRYCKERIJKPG 92.03

911466904
