FOIRE AUX QUESTIONS - GC443BGL Summit

Comment allumer les brûleurs de la cuisinière Summit GC443BGL ?

Tournez la commande du brûleur en position d'allumage (symbole flamme) et appuyez sur le bouton d'allumage (s'il est séparé) ou tournez jusqu'à entendre un clic. Si le brûleur ne s'allume pas, vérifiez que le gaz est ouvert et que les orifices ne sont pas obstrués.

Comment utiliser le four à gaz ?

Tournez le thermostat du four à la température souhaitée. Appuyez sur le bouton d'allumage du four (ou tournez la commande tout en maintenant la sécurité gaz enfoncée) jusqu'à ce que la flamme s'allume. Maintenez quelques secondes pour activer la sécurité. Référez-vous à la notice pour les détails de votre modèle.

Que faire si le four ne chauffe pas ?

Vérifiez que le gaz est alimenté, que la sécurité gaz est bien enfoncée pendant l'allumage, et que le thermostat est correctement réglé. Si le problème persiste, contactez le service après-vente. Consultez la notice pour les codes d'erreur éventuels.

Comment nettoyer les brûleurs de la cuisinière ?

Laissez refroidir les brûleurs. Retirez les couronnes et les chapeaux. Nettoyez-les avec de l'eau tiède savonneuse et une brosse douce. Rincez et séchez complètement avant de remonter. Ne pas utiliser de nettoyants abrasifs.

Comment nettoyer le four ?

Utilisez un chiffon humide avec du savon doux pour les parois intérieures. Pour les taches tenaces, utilisez un nettoyant spécial four. Évitez les produits abrasifs qui pourraient endommager l'émail. Consultez la notice pour les consignes spécifiques.

La cuisinière Summit GC443BGL est-elle compatible avec le gaz propane ?

Oui, généralement les cuisinières à gaz Summit sont livrées avec des injecteurs pour gaz naturel. Pour utiliser du propane, il faut remplacer les injecteurs par ceux fournis pour le propane. Consultez la notice ou un installateur qualifié.

Y a-t-il un verrouillage enfant sur cette cuisinière ?

Certains modèles Summit peuvent comporter un verrouillage du four. Reportez-vous à la notice pour savoir si cette fonction est présente et comment l'activer. Généralement, il s'agit d'une combinaison de touches à appuyer.

Comment régler la minuterie du four ?

Utilisez le bouton de minuterie (ou les touches) pour définir le temps de cuisson souhaité. La minuterie sonnera à la fin. Selon le modèle, elle peut couper le four automatiquement ou non. Vérifiez dans la notice.

Où puis-je trouver les pièces de rechange pour la Summit GC443BGL ?

Les pièces détachées sont disponibles auprès du service après-vente Summit ou des revendeurs agréés. Vous pouvez consulter la notice pour les références des pièces et les coordonnées du SAV. Des sites comme notice-facile.com fournissent aussi la notice.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz et ouvrez les fenêtres. N'utilisez aucun appareil électrique (interrupteurs, téléphone). Évacuez les lieux et appelez les services d'urgence ou votre fournisseur de gaz. Ne cherchez pas la fuite vous-même. Consultez la notice pour les consignes de sécurité.

MODE D'EMPLOI GC443BGL Summit

Nous vous remercions d'avoir choisi notre table de cuisson à gaz en céramique. Nous vous assurons que cet appareil moderne, fonctionnel et pratique à la fois, fabriqué avec des matériaux de première qualité, saura satisfaire pleinement vos exigences.

Ce nouvel appareil est très facile d'utilisation, mais afin d'obtenir les meilleurs résultats, nous vous recommandons tout particulièrement, de lire attentivement cette notice avant toute utilisation. Le fabriquant ne peut être tenu pour responsable en cas de dommages corporels ou matériels en raison d'une installation incorrecte ou un usage abusif de l'appareil.

Nous nous réservons le droit d'apporter des modifications à nos produits, que nous jugeons nécessaires ou utiles, notamment dans l'intérêt de l'utilisateur, tout en conservant ses caractéristiques essentielles en termes de fonctionnement et sécurité.

Le personnel de

Felix Storch, Inc.

Une compagnie enregistrée d'ISO 9001:2015

770 Garrison Avenue

Bronx, New York 10474

www.summitappliance.com

TABLE DES MATIÈRES

Précautions importantes 19 - 20

Position des composants 21

Installation 22 - 25

Installation de la table de cuisson 22

Fixation de la table de cuisson 23

Ventilation de la pièce 23

Raccordement au gaz 24

Branchement électrique 24 - 25

Réglages 26

Conversions 27

Utilisation de la table de cuisson 28 - 29

Allumage des brûleurs 28

Utilisation correcte des brûleurs 28 - 29

Nettoyage 30 - 31

Entretien 32

Remplacement des composants

Garantie limitée 36

PRÉCAUTIONS IMPORTANTES

Pour tous les appareils :

• Le produit doit être installé conformément à la déclaration que l'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, avec le National Fuel Gas Code, ANSI Z223.1 / NFPA 54.
• Le produit doit être mis à la terre conformément aux codes locaux ou, en l'absence de codes locaux, avec le National Electrical Code, ANSI / NFPA 70.
• Assurez-vous que la connexion de gaz est conforme aux codes et règlements locaux. En l'absence de codes locaux, les installations doivent être conformes à la norme nationale américaine, National Fuel Gas Code ANSI Z223 / NFPA 54 ou canadien CAN / CGA_B 149.1 ou CAN / CGA-149.2.
• Le produit doit être mis à la terre conformément aux codes locaux ou, en l'absence de ces derniers, au National Electrical Code, NFPA 70u la Canadian Electric Code, CSA C22.1-02.
• Cet appareil et son robinet d'arrêt doivent être débranchés du réseau d'alimentation en gaz lors des essais de pression effectués à une valeur supérieure à 1/2 psi (3.5 kPa). La pression maximale d'alimentation en gaz est de 4 pouces d'eau pour le gaz naturel et 11 pouces d'eau pour le GPL. Le régulateur de pression du gaz est réglé à 1 pouce d'eau au-dessus de la pression d'admission spécifiée par le fabriquant.
• Débranchez toujours l'appareil du réseau d'alimentation électrique avant toute opération d'entretien.

AVERTISSEMENT : Le non-respect des instructions du présent manuel peut être à l'origine d'un incendie ou explosion causant des dommages matériels, corporels ou le décès.

- Ne pas entreposer ou utiliser d'essence ou autres gaz ou liquides inflammables à proximité de cet ou tout autre appareil.

- Que faire si ça sent le gaz :

N'allumez aucun appareil.
Ne touchez aucun interrupteur. N'utilisez aucun téléphone se trouvant dans le bâtiment.
Appeloz immédiatement votre fournisseur de gaz utilisant le téléphone d'un voisin. Suivez les instructions données par le fournisseur de gaz.
Si vous n'arrivez pas à joindre votre fournisseur de gaz, contactez les pompiers.

• L'installation et la mise en service doivent être effectuées par un installateur qualifié, un centre agréé ou le fournisseur de gaz.
• Conservez les buses retirées de l'appareil en vue d'un usage futur.

• La profondeur maximale des meubles installés au-dessus de la table de cuisson doit être de 13 pouces (330 mm).

• Maintenez à distance de l'appareil toute matière combustible, essence ou autres gaz et liquides inflammables.

• N'obstruez pas le débit de gaz ou les bouches d'aération.
• Couper l'arrivée du gaz à l'appareil en fermant manuellement le robinet du gaz indépendant avant d'effectuer tout essai de pression de l'installation d'arrivée du gaz avec des pressions d'essai égales ou inférieures à 1/2 psi (3,5 kPa).

CONSERVEZ CES INSTRUCTIONS

POSITION DES COMPOSANTS

MODÈLE : GC443BGL

6 1 8 7 3 6 1 10 12 12 10

No. de la pièce	Description	Chaleur fournie
1	Brûleur ultra-rapide à gaz	11000/12000 Btu/h
3	Brûleur semi-rapide à gaz	6000 Btu/h
6	Grille émaillée en acier pour le brûleur ultra-rapide
7	Grille émaillée en acier pour les brûleurs semi-rapides
8	Grille émaillée en acier pour wok (uniquement pour le brûleur à gaz ultra-rapide)
10	Manette de commande du brûleur n°1
12	Manette de commande du brûleur n°3

NOTE : Cet appareil a été conçu pour un usage domestique uniquement.

INSTALLATION

L'installation, le réglage des commandes ainsi que l'entretien doivent être effectués uniquement par du personnel qualifié.

Une installation incorrecte peut entraîner des dommages corporels ou matériels pour lesquels le fabricant ne sera pas tenu responsable. Pendant toute la durée de vie du système, les dispositifs de sécurité et de réglage automatique des appareils doivent être modifiés uniquement par le fabricant ou un fournisseur dûment agréé.

Installation de la table de cuisson

Assurez-vous que l'appareil est en bon état après l'avoir déballé et retiré les emballages des différentes pièces conservées à part. En cas de doute, n'utilisez pas l'appareil et contactez un technicien qualifié.

Ne laissez jamais des matériaux d'emballage (carton, sachets, polystyrène, pointes, etc.) à la portée des enfants depuis que ces éléments seraient devenus des sources de danger.

Les mesures du trou prévu au-dessus du meuble ou îlot modulaire et dans lequel sera installée la table de cuisson sont spécifiées sur la Fig. 1 et le tableau suivant. Veuillez respecter les mesures indiquées pour le trou dans lequel sera encastré l'appareil (voir Figures 1 et 2).

C B D E A Min. 6" Fig. 1

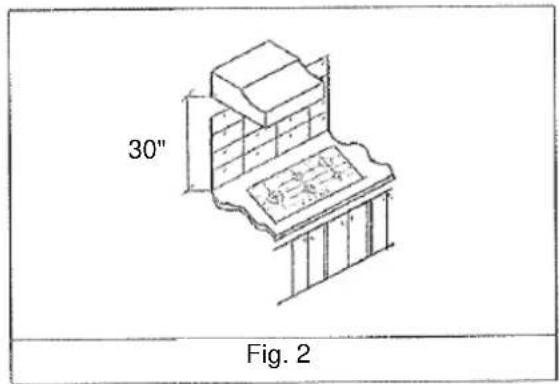

30" Fig. 2

Dimensions à respecter (en pouces)
Modèle No.	A	B	C	D	E
GC443BGL	41-314	13-5/8	3-1/8	5	3

Fixation de la table de cuisson

La table de cuisson est équipée d'un joint spécial destiné à éviter toute infiltration de liquide dans le meuble. Pour appliquer ce joint correctement, suivez attentivement les instructions suivantes :

Retirez les joints de leur support, en vérifiant que la protection transparente ne se décolle pas du joint.

Retournez la table de cuisson et placez correctement le joint « E » (Fig. 3) sous le bord de la table de cuisson de sorte que l'extérieur du joint corresponde exactement au contour de la table. Les extrémités des bandes doivent se rencontrer sans se chevaucher.

Une fois les joints uniformément et solidement fixés à la table de cuisson, appuyez avec vos doigts et retirez la bande de protection du joint. Placez la plaque dans le trou du meuble.

Fixez la table de cuisson à l'aide des crochets « S » prévus à cet effet et insérez l'élément dans l'orifice « H » ; tourner la vis « F » jusqu'à ce que le crochet « S » colle à la surface (fig. 4). Pour fixer les crochets, n'utilisez pas de tournevis mécaniques ou électriques. Utilisez un tournevis manuel tout en exerçant une pression modérée.

Les parois adjacentes (latérales et arrières) qui dépassent la table de cuisson en hauteur doivent être placées à une distance minimale du trou comme indiqué dans la Fig. 1 et le tableau de la page précédente.

Afin d'éviter tout contact éventuel avec la partie inférieure chaude de la table de cuisson, un revêtement horizontal en bois doit être installé et fixé à l'aide de vis, à une distance minimale de 6" en-dessous de la surface inférieure de la table de cuisson (voir Fig. 1).

Ventilation de la pièce

Pour assurer le bon fonctionnement de l'appareil, assurez-vous que la pièce où ce dernier est installé soit dûment aérée.

L'appareil ne doit pas être installé avec un système de ventilation qui souffle de l'air vers le bas en direction de l'appareil. Cela peut causer des problèmes de départ de feu et de combustion avec l'appareil de cuisson au gaz, entraînant des blessures ou un fonctionnement imprévu.

Raccordement au gaz

Gaz naturel et Gaz propane

Les installations au gaz naturel nécessitent le branchement d'un régulateur de gaz à la table de cuisson. Ledit régulateur fait partie des accessoires fournis avec l'appareil.

Montez le régulateur (prenant en considération le sens du flux du gaz) ainsi que les éléments intermédiaires (fournis) conformément à la figure ci-dessous.

TUYAU D'ARRIVÉE DE GAZ

La pression maximale d'alimentation en gaz (conformément à la pression nominale du régulateur de pression fourni).

La pression d'alimentation en gaz pour correctement régler le régulateur doit être d'au moins 1 po. d'eau (249 Pa) au-dessus de la pression d'admission spécifiée).

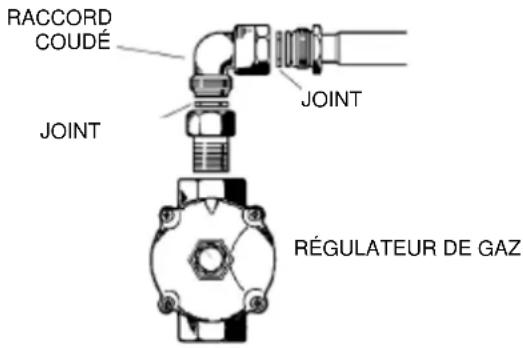

RACCORD COUDE JOINT RÉGULATEUR DE GAZ

La pièce intermédiaire du côté alimentation du régulateur doit être fournie par l'installateur. Utiliser des raccordements compatibles avec les raccords de flexible et tester les raccordements pour s'assurer qu'il n'y ait pas de fuites.

S'assurer que le point de branchement à l'alimentation reste accessible une fois l'appareil installé.

AVERTISSEMENT : Éviter tout contact accidentel des flexibles avec le conduit ou buse d'évacuation d'un four encastré.

Branchement électrique

Les branchements électriques de l'appareil doivent répondre aux exigences des réglementations et dispositions locales.

Avant de brancher l'appareil, vérifiez que :

1. La puissance électrique de la principale source d'électricité et des prises de courant soit adaptée à la puissance nominale maximale de l'appareil. (Se référer à l'étiquette de données présente sur la partie inférieure de la table de cuisson)

2. La prise ou le système soit doté d'une prise de terre efficace conformément aux réglementations et dispositions locales. Le fabriquant n'est pas responsable du non-respect des dispositions susmentionnées.

En cas de raccordement au réseau d'alimentation électrique au moyen d'une prise :

• Installez une fiche standard sur le câble en vous assurant qu'elle est adaptée à la charge indiquée sur la plaque signalétique.

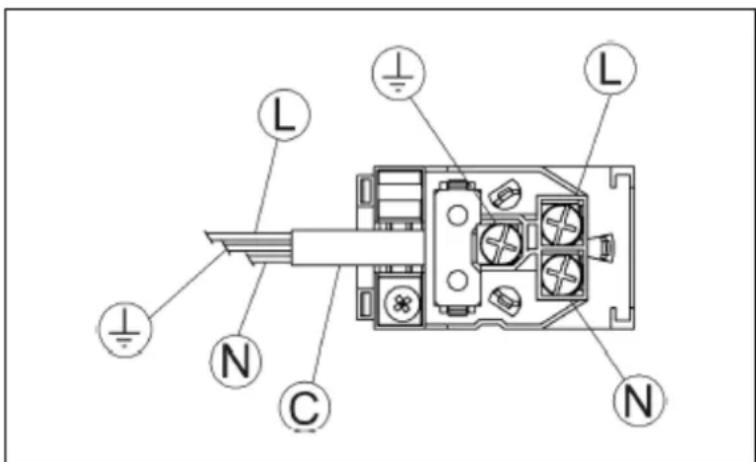

• Installez les câbles comme indiqué sur la Fig. 5, où : Lettre L (sous-tension) = câble Lettre N (neutre) = câble

Symbole de masse ⏚ = câble vert ou vert/jaune

- N'utilisez jamais d'adaptateurs ou dérivations pour le raccordement car ils pourraient provoquer de faux contacts entraînant une surchauffe potentiellement dangereuse.

- La prise électrique doit restée accessible même une fois la table de cuisson encastrée.

En cas de raccordement direct au réseau d'alimentation électrique :

• Installez un disjoncteur omnipolaire entre l'appareil et l'alimentation. La taille dudit disjoncteur doit respecter les prescriptions locales d'installation en vigueur.
• Le câble de terre ne doit pas être interrompu par le disjoncteur.
• Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un disjoncteur différentiel à haute sensibilité.

Il est vivement conseillé de brancher le câble de terre vert/jaune à une installation de mise à la terre efficace

RÉGLAGES

Débranchez l'appareil du réseau d'alimentation électrique avant d'intervenir pour des réglages. Tous les joints doivent être changés par le technicien une fois les réglages terminés.

Il n'est pas nécessaire de régler l'air d'arrivée des brûleurs.

Robinets

Réglage du "débit réduit" :

1. Allumez le brûleur et tournez la manette correspondante sur la position "débit réduit" (petite flamme fig. 8 page 28).

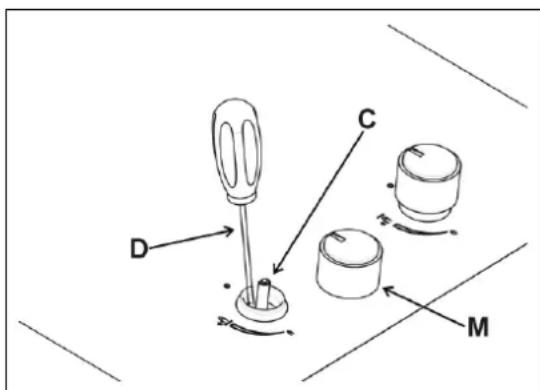

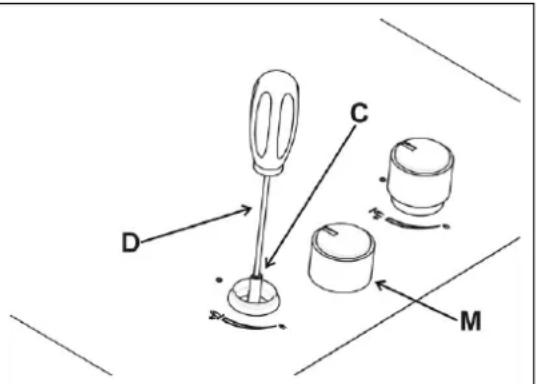

2. Retirez la manette « M » (fig. 6 et 6/A) du robinet, qui est simplement enfoncée sur sa tige.
3. Le by-pass pour le réglage du débit minimal peut être : à côté de la manette de commande (fig. 6) ou dans la tige. Dans tous les cas, le réglage peut être effectué à l'aide d'un petit tournevis « D » inséré à côté du robinet (fig. 6) ou dans le trou « C » dans la tige du robinet (fig. 6/A).

Tournez la vis papillon vers la droite ou la gauche jusqu'à ce que la flamme du brûleur soit correctement réglée sur la position correspondant au "débit réduit".

La flamme ne doit pas être trop petite : la flamme la plus petite doit être continue et régulière. Remontez les différents composants.

Il est entendu que seuls les brûleurs au gaz naturel ou gaz de ville sont soumis à de tels réglages. Dans le cas du propane, la vis doit être complètement verrouillée (tournez dans le sens des aiguilles d'une montre).

D C M

Fig. 6

D C M

FIG. 6/A

CONVERSIONS

Remplacement des buses

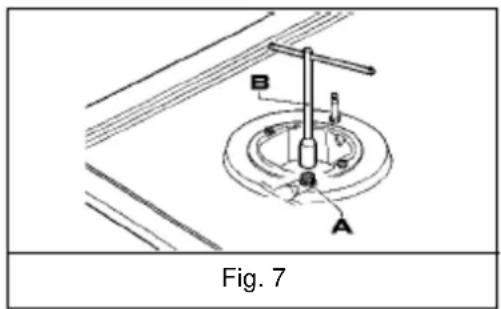

Il est possible d'adapter les brûleurs aux différents types de gaz en installant des buses qui correspondent au gaz utilisé. Pour ce faire, retirez les têtes des brûleurs et utilisez une clé droite « B » pour dévisser la buse « A » (voir fig. 7) puis remplacez-la par une buse correspondant au gaz utilisé.

Fig. 7

Assurez-vous que la buse soit bien fixée.

Après avoir effectué ces remplacements, le technicien doit régler les brûleurs comme décrit au paragraphe Réglages à la page précédente et remettre les joints. Il doit ensuite apposer l'étiquette correspondant au nouveau type de gaz utilisé sur l'appareil à la place de la précédente. Les buses et étiquettes peuvent être incluses au kit fourni avec l'unité, ou obtenu auprès du fournisseur.

Comment modifier le réglage du régulateur de pression fourni avec la table de cuisson :

Le régulateur de gaz a été réglé pour une utilisation au gaz naturel. Convertir au GPL :

1. Dévissez le capuchon en aluminium
2. Retirez et tournez la cheville en plastique à 180°
3. Vissez la cheville en plastique
4. Vissez la cheville en aluminium

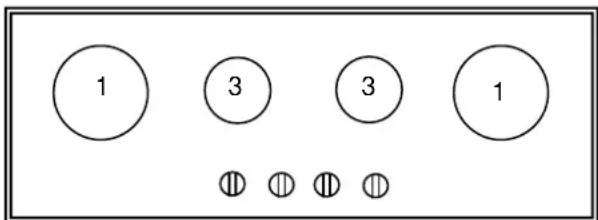

Pour faciliter la tâche à l'installateur, nous avons préparé un tableau indiquant les débits, les capacités calorifiques des brûleurs, le diamètre des buses et la pression de service des différents types de gaz.

1 3 3 1

Réglage des brûleurs

Brûleurs		Gaz	Pression collecteur normale, pouces d'eau	Diamètre de l'injecteur, 1/100 mm	Apport nominal de chaleur (Btu/h)
No.	Description				Min.	Max.
1	Ultra-Rapid	Propane HD-5Gaz naturel	114	94170	51005100	1100012000
3	Semi-Rapid	Propane HD-5Gaz naturel	114	70120	24002400	60006000

UTILISATION DE LA TABLE DE CUISSON

Allumage des brûleurs

Un symbole est présent à côté de chaque manette sur le panneau de commande de votre table de cuisson. Ce symbole indique à quel brûleur correspond la manette de commande en question. Après avoir ouvert l'arrivée de gaz ou le robinet de la bouteille à gaz, allumez les brûleurs comme indiqué ci-dessous :

Les manettes de commande des brûleurs sont équipées d'un dispositif d'arrêt d'urgence. Elles doivent être tournées dans le sens inverse des aiguilles d'une montre jusqu'à atteindre la position de débit maximal (représenté par une grande flamme, Fig. 8) jusqu'à butée. Puis appuyez sur la manette. Le brûleur s'allume en deux ou trois secondes. Continuez d'appuyer en tournant vers la position de débit minimal (représenté par une petite flamme, Fig. 8) pour régler la flamme. En cas de sortie accidentelle d'une flamme, arrêter le brûleur et attendre au moins 1 minute avant de rallumer.

position de débit maximal position débit réduit Off Fig. 8

Utilisation correcte des brûleurs

Pour une efficacité maximale en consommant le moins possible de gaz, suivre les instructions suivantes :

• Utilisez des casseroles à la bonne taille pour chaque brûleur. (Voir le tableau suivant et la Fig. 9.)
• Lorsque le contenu d'une casserole bout, baissez la flamme au minimum (représenté par une petite flamme, Fig. 8).
• Mettez toujours un couvercle sur les casseroles.
• Utilisez uniquement des casseroles à fond plat.

Brûleurs	Puissances nominales	Diamètre de casserole
Ultra-Rapid	11000/12000 Btu/h	912 " à 1014 "
Semi-Rapid	6000 Btu/h	614 " à 7"

AVERTISSEMENTS :

• Les brûleurs ne s'allument que lorsque la commande correspondante est réglée sur la position de débit maximal (représentée par une grande flamme, Fig. 8).
• Il est possible d'utiliser des allumettes pour allumer les brûleurs en cas de panne de courant, mais soyez prudent.
• Ne laissez jamais l'appareil sans surveillance lorsque les brûleurs sont allumés. Assurez-vous qu'aucun enfant ne se trouve à proximité. Assurez-vous notamment que les poignées des casseroles soient correctement positionnées. Continuez à vérifier sur les aliments qui nécessitent l'huile ou autre graisse pour cuisiner, car ces produits peuvent facilement prendre feu.
• L'appareil ne doit pas être utilisé par des personnes (y compris enfants) dont les capacités mentales ou physiques sont réduites, ou qui n'ont pas l'expérience suffisante pour utiliser des appareils électriques, à moins d'être surveillé ou accompagné d'un adulte responsable de leur sécurité et santé. Les enfants ne doivent pas jouer avec l'appareil.
• N'utilisez jamais de bombes aérosols près de l'appareil lorsque celui-ci est allumé.
• Les contenants plus larges que l'appareil ne sont pas recommandés.

NOTES :

• L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et humidité dans la pièce où celui-ci est installé. C'est pourquoi la pièce doit être correctement aérée.
• Une utilisation intensive et sur une longue durée de l'appareil peut exiger une ventilation complémentaire. Cela peut se faire en ouvrant une fenêtre ou en augmentant la puissance du dispositif d'aspiration, le cas échéant.

ATTENTION!

N'utilisez JAMAIS cet appareil comme appareil de chauffage pour chauffer ou réchauffer la pièce. Il existe un risque d'intoxication au monoxyde de carbone et de surchauffe de l'appareil.

NETTOYAGE

ATTENTION : Débranchez l'appareil du réseau d'alimentation électrique ou en gaz avant toute opération de nettoyage.

Pour entretenir la brillance de la surface en céramique, traiter le verre avec un produit qui laisse un film protecteur à base de silicium avant l'utilisation pour protéger la surface de l'eau et de la saleté. Ce film protecteur n'est pas durable, il est donc recommandé de l'appliquer fréquemment.

Il est très important de nettoyer la surface après chaque utilisation, lorsque le verre est encore chaud.

N'utilisez pas d'éponges métalliques abrasives, poudres abrasives ou de sprays corrosifs.

En fonction du degré de saleté, nous recommandons :

• Pour les tâches légères, une éponge humide suffit.
• En revanche, pour les saletés incrustées, utilisez un racleur (Fig. 10). Ce dernier n'est pas fourni avec la table de cuisson, mais est vendu dans le commerce. Utilisez le racleur avec prudence pour éviter d'endommager la table de cuisson.

- Toute trace de liquide déversé des casseroles peut être éliminée à l'aide de vinaigre ou jus de citron.

- Évitez de faire tomber du sucre ou des aliments sucrés sur la table de cuisson lorsque vous cuisinez. Le cas échéant, éteignez la table de cuisson et nettoyez-la immédiatement avec de l'eau chaude en utilisant un racleur pour éliminer les résidus.

- Avec le temps, des stries métalliques, décoloration ou rayures peuvent apparaître en raison d'un mauvais nettoyage ou d'une manipulation incorrecte des casseroles. Les rayures sont difficiles à éliminer mais n'affectent pas le bon fonctionnement de votre table de cuisson.

- N'utilisez pas de jets de vapeur pour nettoyer l'appareil.

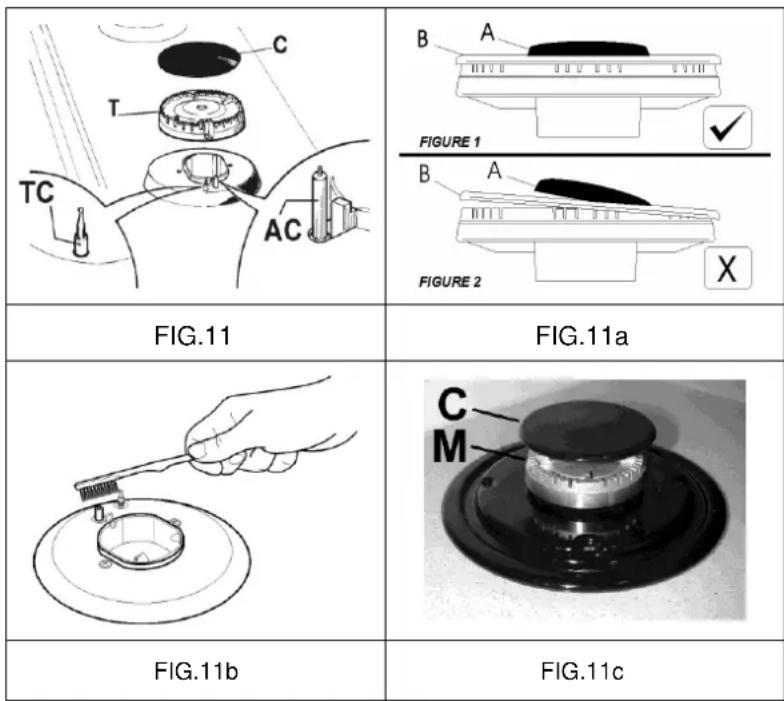

Les grilles émaillées, les chapeaux émaillés « A », « B » et « C », ainsi que les têtes de brûleurs « T-M » (voir Figures 11 et 11c) doivent également être

nettoyés, de même que les éléments d'allumage « AC » et les détecteurs de flamme « TC » (voir fig. 11). Nettoyez-les délicatement à l'aide d'une petite brosse en nylon comme illustré (voir fig. 11b) et laissez sécher entièrement. Ne les lavez pas au lave-vaisselle. Les opérations de nettoyage doivent être effectuées lorsque la table de cuisson et les composants ne sont plus chauds. Évitez l'utilisation de tampons à récurer métalliques, de poudres abrasives et de sprays corrosifs.

Évitez le contact prolongé du vinaigre, du café, du lait, de l'eau salée, du jus de citron ou de tomate sur les surfaces.

AVERTISSEMENTS : Lorsque vous remontez les composants, suivez les recommandations suivantes :

• Vérifiez que les orifices des têtes de brûleur « T-M » (Fig. 11-11c) ne soient pas obstrués par des corps étrangers.
• Assurez-vous que les chapeaux émaillés « A », « B » et « C » (Figures 11-11a et 11c) soient correctement installés sur la tête du brûleur. Ceci est le cas lorsqu'ils sont parfaitement stables.
• Ne forcez pas les robinets si vous rencontrez des difficultés à les ouvrir ou fermer. Demandez l'intervention immédiate auprès du service technique.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• Les grilles doivent être correctement installées par rapport aux goupilles. Assurez-vous qu'elles soient parfaitement stables
• Pour éviter les difficultés d'allumage, nettoyez régulièrement les éléments d'allumage (céramique et électrode) ainsi que les interrupteurs d'arrêt d'urgence.

IMPORTANT :

Après avoir retiré les brûleurs pour les nettoyer, assurez-vous qu'ils soient correctement remis avant de les allumer.

ENTRETIEN

Débranchez toujours l'appareil du réseau d'alimentation électrique ou en gaz avant toute opération d'entretien.

Remplacement des composants

Pour remplacer les composants installés à l'intérieur de l'appareil, enlevez les grilles et les brûleurs de la table de cuisson. Enlevez les vis de fixation « V » du brûleur (fig. 12) et les manettes en appuyant avec les mains, afin de retirer de l'appareil.

Une fois ces opérations effectuées, les brûleurs (Fig. 13), robinets (Fig. 14) ainsi que les composants électriques peuvent être remplacés (Fig. 15).

Il est conseillé de changer le joint « D » (Fig. 14) à chaque remplacement de robinet afin de garantir une étanchéité parfaite.

Graissage des robinets (Voir Fig. 16)

Lorsqu'un robinet devient raide, il doit immédiatement être graissé en respectant les instructions suivantes :

1. Retirez le robinet.
2. Nettoyez le cône et son logement à l'aide d'un chiffon imbibé de solvant.
3. Graissez légèrement le cône.

4. Replacez le cône, manipulez-le légèrement puis enlevez-le à nouveau. Essuyez l'excès de graisse et vérifiez que les conduits de gaz n'aient pas été obstrués.

5. Remettez toutes les pièces à leur place, en suivant les instructions de démontage dans l'ordre inverse.

6. L'étanchéité doit être testée à l'aide d'un liquide moussant. N'utilisez jamais de flamme pour cet essai.

Dans les États-Unis contigus, pendant un an à compter de la date d'achat, si l'appareil est utilisé et entretenu conformément aux présentes instructions ou celles fournies avec le produit. Le garant s'engage à payer les pièces de rechange spécifiées par l'usine et la main-d'œuvre de réparation pour corriger un vice de matériau ou de fabrication. Ledit service doit être assuré par une société désignée. En dehors des 48 États, toutes les pièces sont garanties contre tout défaut de fabrication pendant une période d'un an. Les pièces en plastique, rayonnages et meubles sont garantis être fabriqués selon des normes commercialement acceptables et ne sont pas couverts en cas de dommage lors de la manipulation ou rupture.

LE GARANT DE L'OBJET NE PAIERA PAS :

• Les appels de service pour corriger l'installation de votre appareil, pour vous apprendre à utiliser votre appareil, pour remplacer ou réparer ou pour des problèmes de plomberie ou câblage.
• Les appels de service pour réparer ou changer les ampoules de l'appareil ou les plateaux en verre cassés. Les pièces d'usure (telles que les filtres) ne sont pas couvertes pas la garantie.
• Tout dommage causé par un accident, modification, usage abusif, incendie, inondation, catastrophes naturelles, installation incorrecte, installation ne respectant pas les codes en matière de plomberie ou d'électricité, ou toute utilisation du produit n'étant pas approuvé par le garant.
• Pièces de rechange ou la main d'œuvre affectée à la réparation pour les dispositifs utilisés hors des États-Unis.
• Réparations de pièces ou systèmes découlant de modifications non autorisées apportées à l'appareil.
• Le retrait et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

EXCLUSION DE GARANTIES TACITES ; LIMITATION DE RECOURS

LE SEUL ET UNIQUE RECOURS POUVANT ÊTRE ENGAGÉ PAR LE CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION DU PRODUIT CONFORMÉMENT AUX DISPOSITIONS DE LA PRÉSENTE. LES GARANTIES TACITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE SPÉCIFIQUE, SONT LIMITÉES À UN AN. LE GARANT NE SERA PAS RESPONSABLE DES DOMMAGES ACCIDENTELS OU EN RÉSULTANT. CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DE DOMMAGES ACCIDENTELS OU EN RÉSULTANT, OU LES LIMITATIONS SUR LA DURÉE DE GARANTIES TACITES DE QUALITÉ MARCHANDE OU D'ADAPTATION. LE CAS ÉCHÉANT, CES EXCLUSIONS OU LIMITATIONS NE VOUS CONCERNENT PAS. CETTE GARANTIE VOUS ACCORDE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ BÉNÉFICIER D'AUTRES DROITS QUI VARIANT SELON LES ÉTATS.

LAVERTISSEMENT: Ce produit peut vous exposer5 à des produits chimiques, y compris le tel (métallisé), qui est connu de l'État de Californie pour causer le cancer.

Pour plus d'informations, visitez le site www.P65Warnings.ca.gov

Remarque : Le nickel est un composant de tout acier anoxydable et d'autres composants métalliques.

Contactez sans frais le Service à la clientèle des États-Unis au 1-800-932-4267, du lundi au vendredi, de 9h00 à 17h00 (ET).

Commandez vos pièces en ligne sur www.summitappliance.com/support

PROFESSIONAL

Felix Storch, Inc.

Téléphone : [phone]

Fax : [phone]

Site Internet :

www.summitappliance.com
