MODE D'EMPLOI DME8I-C YAMAHA
- Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.
Avertissement
Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voir la mort, causées par l'électrocution, les courts-circuits, dégâts, incendie et autres accidents. La liste des précautions données ci-dessous n'est pas exhaustive :
Alimentation/cordon d'alimentation
- Utilisez uniquement la tension requise pour l'appareil. Celle-ci est imprimée sur la plaque du constructeur de l'appareil.
- Utilisez uniquement le cordon d'alimentation fourni. Si vous comptez utiliser l'appareil dans une région autre que celle de l'achat, le cordon d'alimentation fourni risque de ne pas être compatible. Veuillez vérifier avec votre distributeur Yamaha.
- Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur, telles que radiateurs ou appareils chauffants. Évitez de tordre et plier excessivement le cordon ou de l'endommager de façon générale, de même que de placer dessus des objets lourds ou de le laisser traîner là où l'on marchera dessus ou se prendra les pieds dedans ; ne déposez pas dessus d'autres câbles enroulés.
- Prenez soin d'effectuer le branchement à une prise appropriée avec une mise à la terre protectrice. Toute installation non correctement mise à la terre présente un risque de décharge électrique.
Ne pas ouvrir
- N'ouvre pas l'appareil et ne tentez pas d'en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Aucun des éléments internes de l'appareil ne prévoit d'intervention de l'utilisateur. Si l'appareil donne des signes de mauvais fonctionnement, mettez-le immédiatement hors tension et donnez-le à réviser au technicien Yamaha.
Avertissement en cas de présence d'eau
- Évitez de laisser l'appareil sous la pluie, de l'utiliser près de l'eau, dans l'humidité ou lorsqu'il est mouillé. N'y déposez pas des récipients contenant des liquides qui risquent de s'épancher dans ses ouvertures.
- Ne touchez jamais une prise électrique avec les mains mouillées.
En cas d'anomalie
- Si le cordon d'alimentation s'effiloche ou est endommagé ou si vous constatez une brusque perte de son en cours d'interprétation ou encore si vous décélez une odeur insolite, voire de la fumée, coupez immédiatement l'interrupteur principal, retirez la fiche de la prise et donnez l'appareil à réviser par un technicien Yamaha.
- Si l'appareil tombe ou est endommagé, coupez immédiatement l'interrupteur d'alimentation, retirez la fiche électrique de la prise et faites inspecter l'appareil par un technicien Yamaha.
Attention
Veillez à toujours observer les précautions élémentaires ci-dessous pour vous éviter à vous-même ou à votre entourage des blessures corporelles ou pour empêcher toute détérioration de l'appareil ou du matériel ayantinant. La liste de ces précautions n'est pas exhaustive :
Alimentation/cordon d'alimentation
- Débranche l'adaptateur secteur lorsque vous n'utilisez plus l'instrument ou en cas d'orage.
- Veillez à toujours saisir la fiche elle-même, et non le câble, pour la retirer de l'appareil ou de la prise d'alimentation. Le fait de tirer sur le câble risque de l'endommager.
Emplacement
- Débranche tous les câbles connectés avant de déplacer l'appareil.
- Lors de la configuration de l'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez directement l'alimentation et retirez la fiche de la prise. Même lorsque le produit est hors tension, une faible quantité d'électricité circule toujours dans l'instrument. Si vous n'utilisez pas le produit pendant une longue période, veillez à débrancher le cordon d'alimentation de la prise murale.
- Si l'appareil doit être monté sur un rack conforme à la norme EIA, il faudra laisser l'arrière du rack ouvert et veiller à maintenir un espace libre d'au moins 10 cm entre l'instrument et le mur ou d'autres surfaces. Par ailleurs, lorsque l'appareil est relié à d'autres périphériques susceptibles de produire de la chaleur, tels que les amplificateurs, assurez-vous de garder un écart suffisant entre ce périphérique et les dispositifs générateurs de chaleur ou installez des panneaux d'aération pour empêcher toute élévation de température au sein de l'instrument.
Une mauvaise aération peut entraîner une surchauffe et endommager le ou les dispositifs concernés, voire provoquer un incendie.
- Si plusieurs périphériques sont montés sur un rack conforme à la norme EIA, vous consulterez attentivement la section « Précautions relatives à l'utilisation d'un satellite DME monté en rack » à la page 8.
- Evitez de régler les commandes de l'égaliseur et les curseurs sur le niveau maximum. En fonction de l'état des appareils connectés, un tel réglage peut provoquer une rétroaction acoustique et endommager les haut-parleurs.
- N’abandonnez pas l’appareil dans un milieu trop poussièreux ou un local soumis à des vibrations. Évitez également les froids et chaleurs extrêmes (exposition directe au soleil, près d’un chauffage ou dans une voiture exposée en plein soleil) qui risquent de déformer le panneau ou d’endommager les éléments internes.
- N'installez pas l'appareil dans une position instable où il risquerait de se renverser.
- N'obstruez pas les trous d'aération. Cet appareil dispose de trous d'aération à l'arrière pour empêcher toute augmentation excessive de la température interne. Veillez surtout à ne pas placer l'appareil sur le côté ou à l'envers. Une mauvaise aération peut entraîner une surchauffe et endommager le ou les dispositifs concerné(s), voire provoquer un incendie.
- N'utilise pas l'appareil à proximité d'une TV, d'une radio, d'un équipement stéréo, d'un téléphone portable ou d'autres appareils électriques. Cela pourrait provoquer des bruits parasites, tant au niveau de l'appareil que de la TV ou de la radio se trouvant à côté.
Connexions
- Avant de raccorder cet appareil à d'autres, mettez ces derniers hors tension. Et avant de mettre sous/hors tension tous les appareils, veillez à ramener le volume au minimum.
Précautions d'utilisation
- N'insérez pas les doigts ou la main dans les orifices et les ouvertures de l'instrument.
- Des modifications rapides et importantes de la température ambiente (en cas de déplacement de l'appareil d'un endroit vers un autre ou de mise en route/coupure de la climatisation, par exemple) peuvent provoquer la formation de condensation à l'intérieur de l'appareil. L'utilisation du périphérique en cas de formation de condensation peut endommager celui-ci. Si il y a des raisons de croire qu'une condensation s'est produite, laissez le périphérique inactif pendant plusieurs heures sans l'allumer jusqu'à ce que la condensation se soit complètement évaporée.
- Évitez d'introduire ou de faire tomber des objets étrangers (en papier, plastique, métal, etc.) dans les orifices ou les ouvertures de l'instrument. Si cela se produit, vous devrez immédiatement mettre l'appareil hors tension et débrancher le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'appareil par un technicien Yamaha qualifié.
- N'utilisez pas l'appareil trop longtemps à des volumes trop élevés, ce qui risque d'endommager durablement l'ouïe. Si vous constatez une baisse de l'acuité auditive ou des sifflements d'oreille, consultez un médecin sans tarder.
- Ne vous appuyez pas sur l'appareil et n'y déposez pas des objets lourds.
- Ne manipulez pas trop brutalement les boutons, commutateurs et connecteurs.
Pile auxiliaire
Cet instrument contient une pile de secours intégrée qui conserve les données dans une mémoire interne même lorsqu'el'instrument est hors tension. La pile de secours peut toutefois être épuisée et le cas échéant, le contenu de la mémoire interne sera perdu.* Pour prévenir toute perte de données, veillez à remplacer la pile de secours avant qu'elle soit complètement épuisée. Lorsque la charge de la pile de secours devient faible, le voyant [ERROR] (Erreur) du panneau avant clignote (pour plus de détails, reportez-vous à la section « Messages d'erreur » à la page 42).
Dans ce cas, ne mettez pas l'appareil hors tension et transférez immédiatement toutes les données que vous souhaitez enregistrer sur un ordinateur ou sur un autre périphérique de stockage externe, puis remplacez la pile de secours par un technicien Yamaha qualifié. La durée de vie approximative de la pile de secours interne est de 5 ans en fonction des conditions de fonctionnement.
- Les éléments de données conservés dans la mémoire interne par la pile de secours sont les suivants :
- Paramètres et numéro de la scène actuellement sélectionnée
- Paramètres du périphérique (CobraNet, HA, UTILITY, Master Mute/Level, etc.) Event Log (Journal des événements)
Les éléments de données autres que ceux décrits ci-dessus sont stockés dans la mémoire qui ne nécessite pas d'alimentation de secours et seront conservés même si la pile de secours est épuisée.
Ne mettez pas le commutateur [POWER] hors tension de manière répétée ou trop rapidement. Patientez au moins six secondes entre l'arrêt de l'unité et son redémarrage.
Les pieds en caoutchouc fournis dans cet emballage peuvent être fixés sur le bas du périphérique pour éviter qu'il ne glisse sur une surface glissante.
Yamaha n'est pas responsable des déteriorations causées par une utilisation impropre de l'appareil ou par des modifications apportées par l'utilisateur, pas plus qu'il ne peut couvrir les données perdues ou détruites.
Veillez à toujours laisser l'appareil hors tension lorsqu'il est inutilisé.
Les performances des composants possédant des contacts mobiles, tels que des sélecteurs, des commandes de volume et des connecteurs, diminuent avec le temps. Consultez un technicien Yamaha qualifié s'il faut remplacer des composants défectueux.
- Les illustrations figurant dans ce mode d'emploi sont uniquement fournies à titre d'information et peuvent différer légèrement de celles qui apparaissent sur votre équipement. CobraNet est une marque commerciale de Cirrus Logic, Inc.
- Ethernet est une marque commerciale de Xerox Corporation. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs et sont reconnues comme telles par Yamaha.
Avant-propos 7
Accessoires (Assurez-vous que les éléments suivants sont inclus dans l'emballage). 7
Options. 7
Préparation.. 7 Connexion du cordon d'alimentation. 7 Mise sous et hors tension. 7
Précautions relatives à l'utilisation d'un satellite DME monté en rack. 8
Présentation du satellite DME 9
Différences entre les modèles DME8i-C, DME8o-C et DME4io-C 9
Fonctionnalités du satellite DME 9
Réseau du système audio 10
Glossaire pour le satellite DME 10
Types de signaux 12

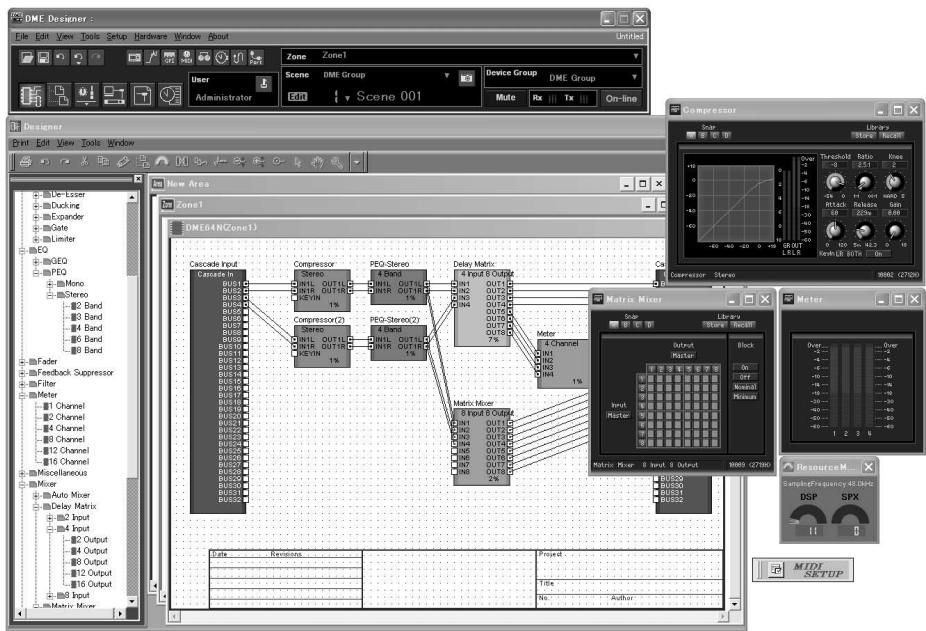

Exemples de systèmes 13
Faisceau. 15
Faisceaux à multidiffusion et à monodiffusion 16
Conducteurs et exécuteurs 17
Cables et concentrateurs du réseau CobraNet. 17
Commandes et connecteurs 18
Panneau avant 18

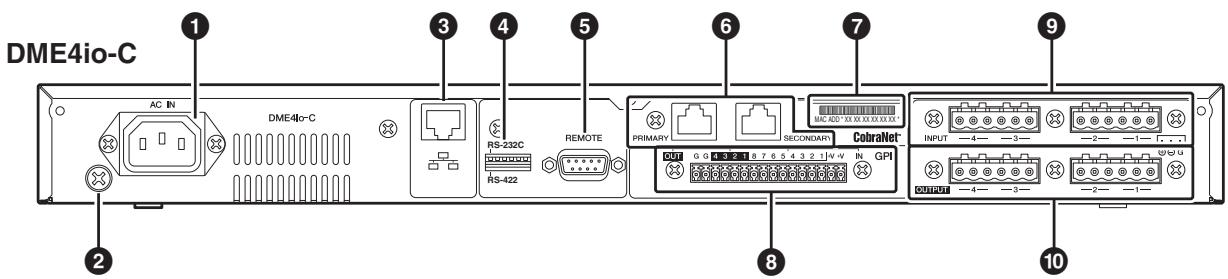

Panneau arrêt 20

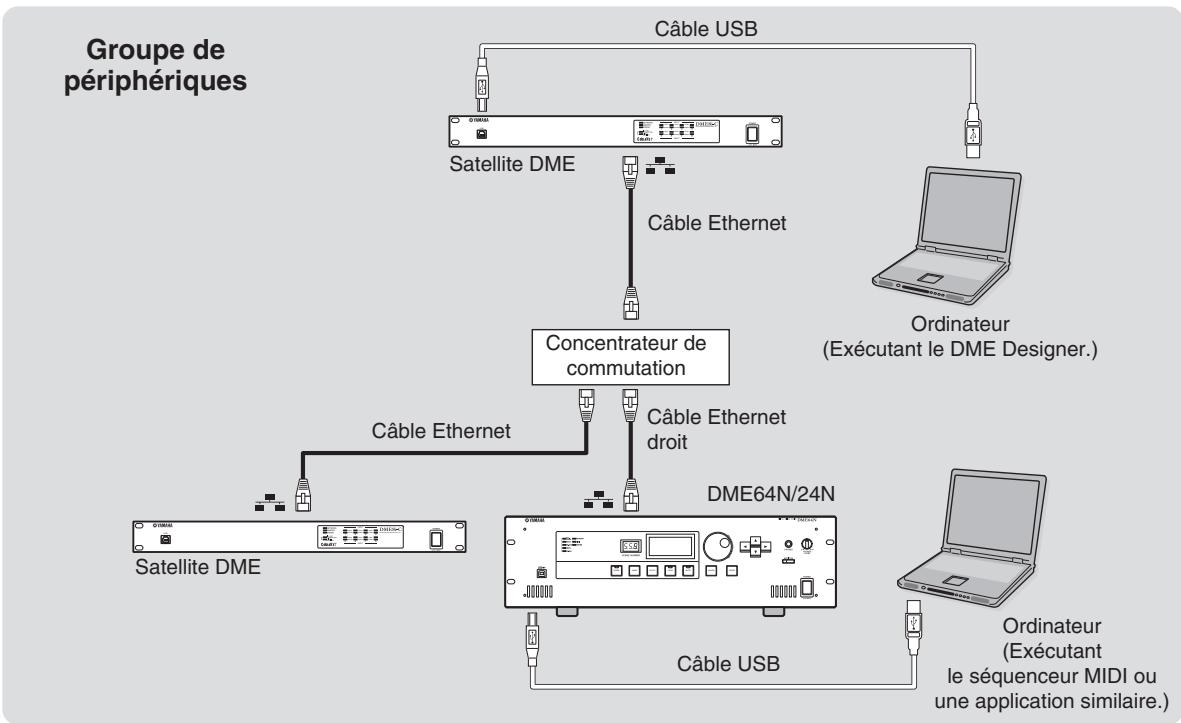

Connexion à un ordinateur 22
Connexion USB 22
Paramètres réseau 23 Configuration de l'adresse IP 23
Configuration des périphériques maîtres et esclaves 23
Connexion Ethernet (connecteur [NETWORK]) 24
Connexion e/s audio 28
Connexion audio numérique (connecteurs CobraNet)............ 28
Connexion audio analogique (connecteurs [INPUT] et [OUTPUT]) 29
Connexion à un périphérique externe
Connexion à distance (connecteur [REMOTE]) 30

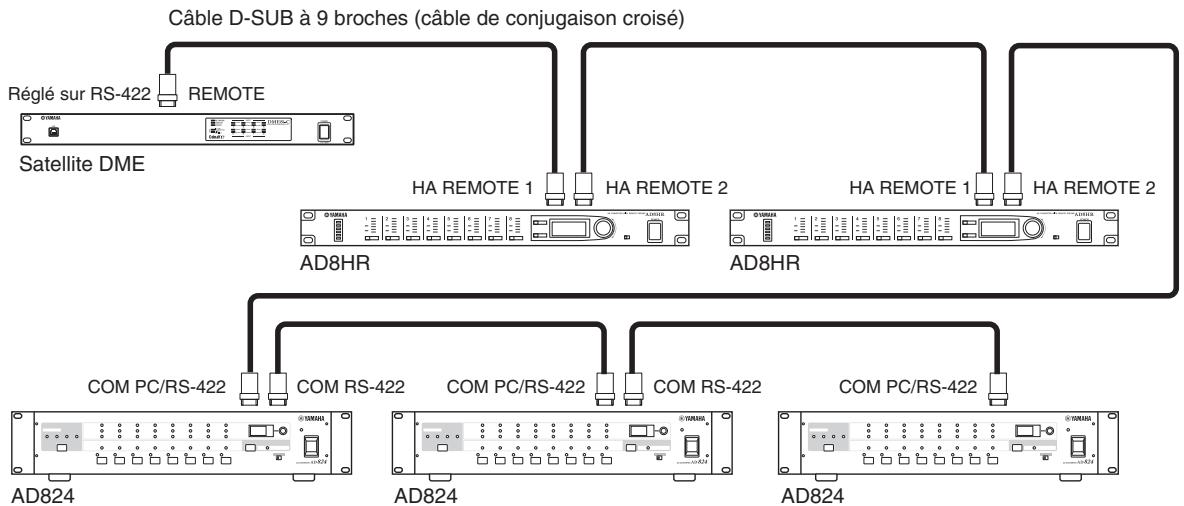

Contrôle de préamplis micro externes depuis le satellite DME 30
Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique 31
Contrôle du satellite DME depuis un périphérique externe 31
Connexion CobraNet (connecteurs CobraNet) 32
Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique Yamaha LS9.32

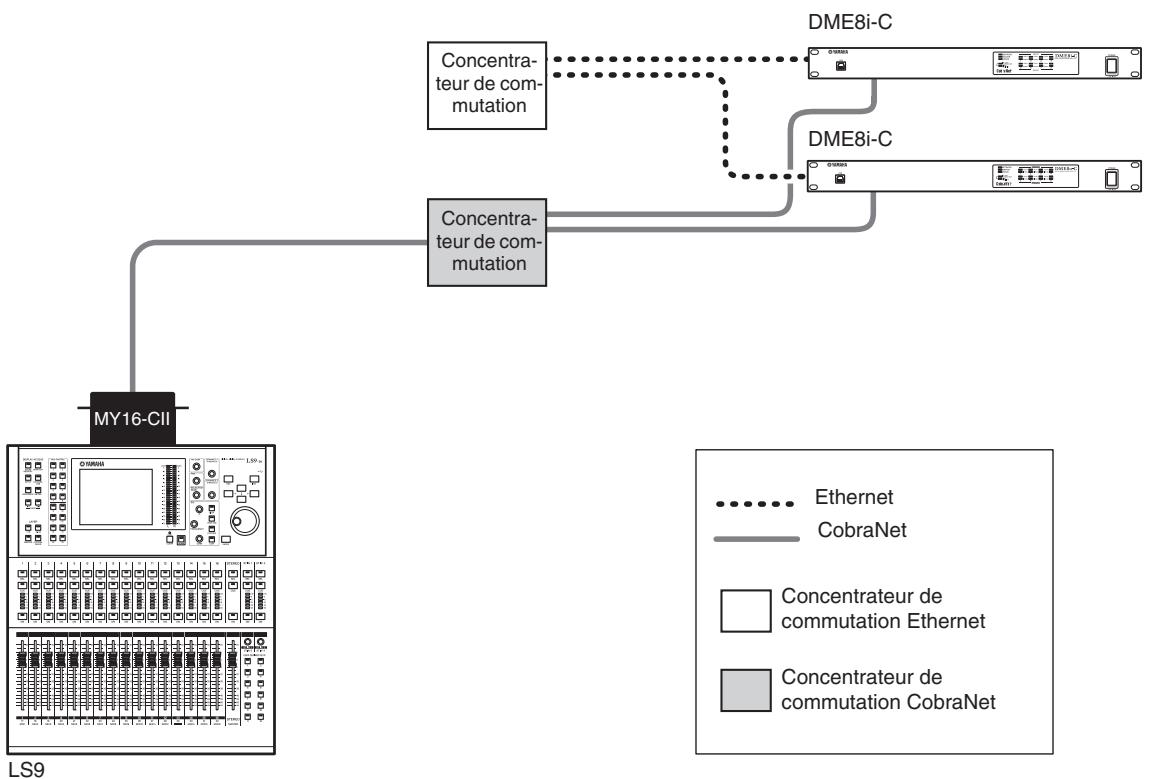

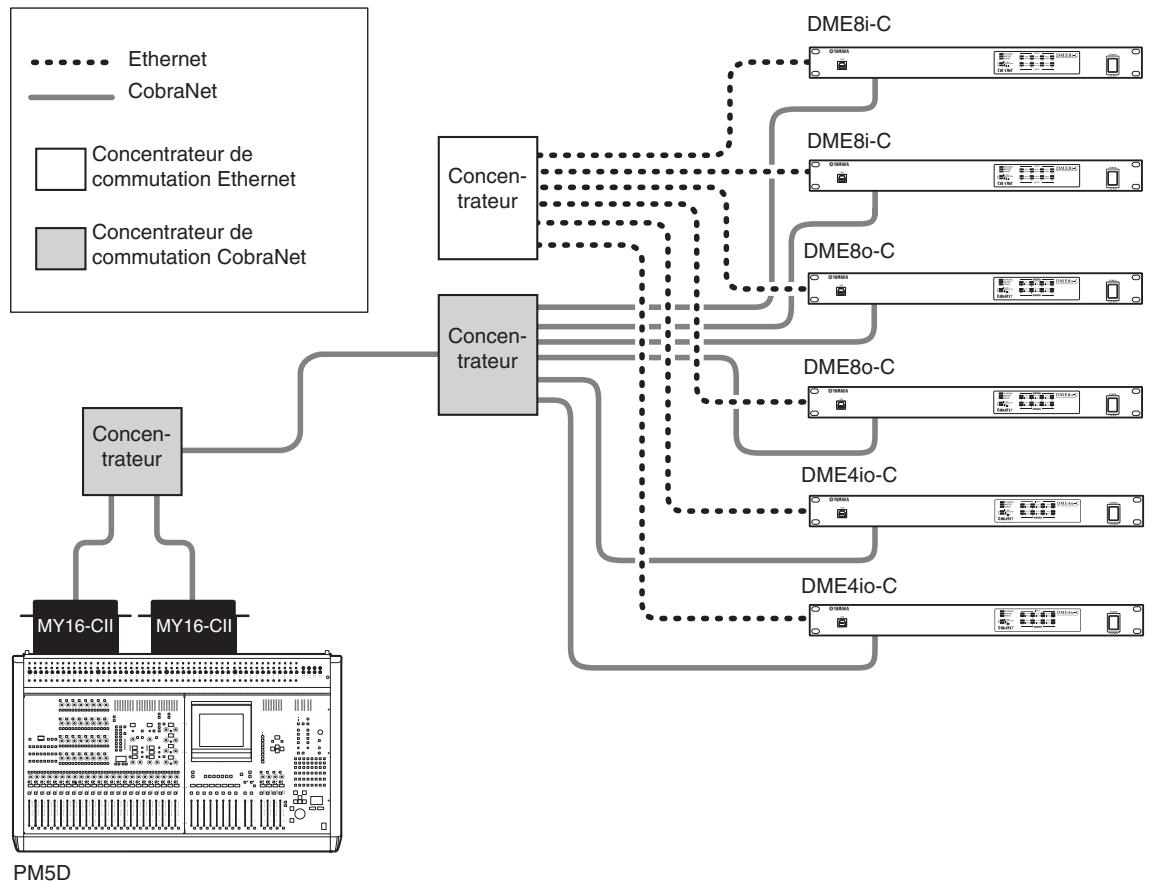

Contrôle du satellite DME depuis la console de mixage numérique Yamaha PM5D 33
Connexion réseau (connecteurs [NETWORK]) 33
Connexion GPI (connecteur [GPI]) 34
Autres fonctions 35
Initialisation du satellite DME. 35
Références 36
Options 36
ICP1. 36
Résolution des problèmes 37
Compositant 37
MIDI Data Format 38
- MIDI fonctionne sur le DME8i-C, DME8o-C, et DME4io-C. 38
2. Flux de données MIDI 38
3. Configuration MIDI. 38
4. MIDI Format 39
MIDI Implementation Chart 41
Messages de l'écran 42
Messages d'erreur 42
Messages d'avertissement 42
Caractéristiques techniques générales 43
Caractéristiques électriques 43
Caractéristiques d'entrée/sortie. 46
Connecteur [NETWORK] (100Base-TX Ethernet, RJ-45) 47
Connexion des câbles droits et croisés 47
Dimensions 48
Index 49
Avant-propos
Merci d'avoir choisi le satellite Digital Mixing Engine DME8i-C/DME8o-C/DME4io-C de Yamaha.
Pour profiter pleinement des fonctionnalités et des performances qu'offre le DME8i-C/DME8o-C/DME4io-C, nous vous invitons à lire attentivement ce mode d'emploi avant de brancher ou d'utiliser l'ordinateur. Rangez soigneusement ce manuel pour pouvoir le consulter par la suite.
Accessoires (assurez-vous que les éléments suivants sont inclus dans l'emballage.)
Mode d'emploi du DME8i-C/DME8o-C/DME4io-C (ce document) Cordon d'alimentation secteur - Prise Euroblock (16P) x 1 - Prise Euroblock (3P) x 8 - Pied en caoutchouc x 4
Panneaux de commandes

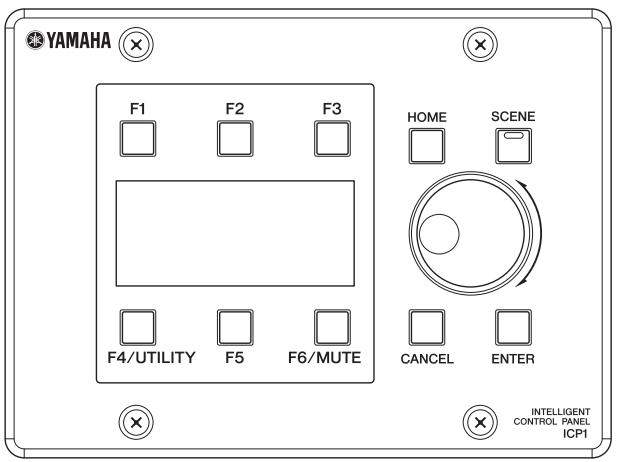

- Panneau de commandes intelligent ICP1
- Panneau de commandes CP4SW

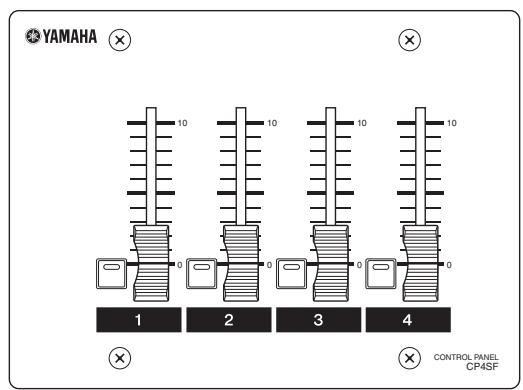

- Panneau de commandes CP4SF
- Panneau de commandes CP1SF
Pour plus d'informations sur le panneau de commandes, reportez-vous au mode d'emploi fourni avec le panneau de commandes, ainsi qu'au mode d'emploi du DME Designer.
Dans ce manuel, les modèles DME8i-C, DME8o-C et DME4io-C sont appelés des « satellites DME », tandis que les modèles DME64N, DME24N, DME8i-ES/DME8o-ES/DME4io-ES et le satellite DME sont rangés dans la catégorie « série DME ».
Vous pouvez vérifier le numéro de version du microprogramme du satellite DME en utilisant le logiciel DME Designer.
Vous pouvez également télécharger la dernière version du microprogramme sur le site Web ci-dessous.
http://www.yamahaproaudio.com/downloads/
Connexion du cordon d'alimentation
Assurez-vous d'avoir mis tous les périphériques hors tension avant de brancher le secteur électrique.
Branchez en premier l'extrémité de la fiche femelle du cordon CA dans la prise [AC IN] située sur le panneau arrière du satellite DME et la prise mâle dans une prise secteur appropriée.
Prenez soin d'utiliser la tension spécifiée pour le périphérique.
Mise sous et hors tension
Pour éviter que la hausse de puissance initiale ne génère d'importantes perturbations par bruits impulsifs ou n'endommage votre système de haut-parleurs, mettez les périphériques sous tension dans l'ordre suivant : sources audio, console de mixage (M7CL ou PM5D, par exemple), satellite DME et, enfin, les amplificateurs. Procédez en sens inverse pour la mise hors tension.
- Appuyez sur le commutateur [POWER] pour mettre le satellite DME sous tension.
- Appuyez à nouveau sur le commutateur [POWER] pour l'éteindre.
Le satellite DME garde en mémoire les réglages de scène lorsque vous éteignez l'appareil.
Lorsque vous mettez le satellite DME sous tension, il démarre avec les mêmes réglages de scène.
Vous pouvez utiliser le paramètre « Last Mem. Resume » du DME Designer pour configurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant la mise hors tension de l'appareil.
Ne mettez PAS le satellite DME hors tension pendant la réception de données depuis le DME Designer ou sa manipulation depuis un périphérique externe.
Un dysfonctionnement pourrait en effet se produire.
- Même lorsque l'alimentation est coupée, une faible quantité d’électricité circule toujours dans l’appareil. Si vous n’utilisez pas le produit pendant une période prolongée, prenez soin de débrancher le cordon d’alimentation de la prise murale.
Précautions relatives à l'utilisation d'un satellite DME monté en rack

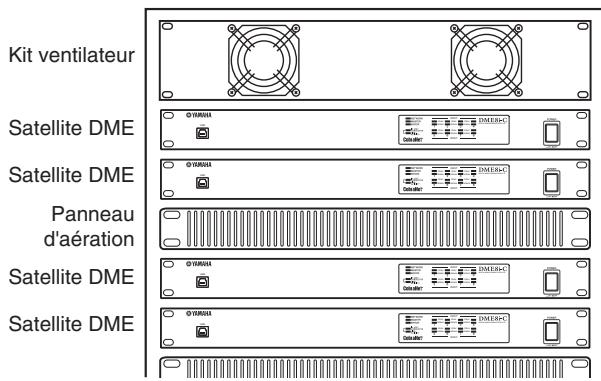

Si vous installez plusieurs satellites DME (ou un satellite DME et d'autres périphériques) dans un rack mal aéré, la chaleur générée par chaque unité risque d'augmenter la température à l'intérieur du rack et d'empêcher le satellite DME de fonctionner correctement. Lorsque vous montez des satellites DME en rack, laissez un espace libre équivalent à un rack entre deux unités. Vous pouvez alors fixer un panneau d'aération sur cet espace ou laisser celui-ci ouvert afin d'empêcher la production de température excessive.
Si vous craignez que la température à l'intérieur du rack ne dépasse 40 degrés Celsius ou 104 degrés Fahrenheit (ou que la température ambiant à l'extérieur du rack ne dépasse 30 degrés Celsius ou 86 degrés Fahrenheit), installez un kit de ventilation sur la rangée supérieure du rack. Le ventilateur doit fournir un flux d'air de 1,6m³/min ou plus et une pression statique de 5mmH_2O ou plus.
Différences entre les modèles DME8i-c, DME8o-c et DME4io-c
Les différences entre ces trois modèles sont les suivantes :
DME8I-C
Ce modèle propose des entrées analogiques à 8 canaux.
DME8O-C
Ce modèle propose des sorties analogiques à 8 canaux.
DME4IO-C
Ce modèle propose des entrées et sorties analogiques 4 canaux.
Fonctionnalités du satellite DME
Outre les fonctions de sortie de matrice et de mixage de base, le satellite DME comprend des égaliseurs, des compresseurs, un retard, etc., qu’il est possible de combiner à l’aide du DME Designer pour configurer tout système audio requis.
Les connecteurs CobraNet du périphérique vous permettent de commander à distance des entrées et sorties analogiques en transmettant des signaux audio numériques via un réseau.
Les étapes suivantes résument le processus de configuration du satellite DME en vue de son utilisation :
(Pour plus de détails, reportez-vous au fichier « Manuel de configuration du DME ».)
- Installez le pilote USB-MIDI Driver, le logiciel DME Designer et le pilote DME-N Network Driver.
- Configurez le réseau depuis le DME Designer (page 23).
- Connectez les périphériques.
- Connexion réseau
Connexion Ethernet (page 24)
Connexion USB (page 22)
- Connexion CobraNet (page 32)
- Connexion analogique (page 29)
- Connexion des périphériques externes
Connexion distante (page 30)
Connexion GPI (page 34)
- Configurez les paramètres du réseau sur votre ordinateur.
- Créez une configuration à l'aide du DME Designer, puis transférez-la vers le satellite DME.
(Reportez-vous au mode d'emploi du DME Designer pour plus de détails.)
Réseau du système audio
Plusieurs unités de la série DME interconnectées au sein d'un réseau via Ethernet fonctionnent en tant que système audio unique.
Dans un système audio DME, un groupe de modèles identiques pouvant être utilisés de manière synchronisée est appelé un « groupe de périphériques » ; les divisions de traitement audio qui accueillent plusieurs groupes de périphériques sont appelées des « zones » ; et l'ensemble de la zone desservie par le système acoustique est appelée une « région ».
Chaque groupe de périphériques inclut toujours une unité de la série DME qui fonctionne en tant que « maître du groupe » et contrôle toutes les autres unités de la série DME appartenant au même groupe.
Si un ordinateur est connecté au réseau, vous pouvez l'utiliser pour contrôler tout un groupe de périphériques via son maître.
Glossaire pour le satellite DME
Cette section explique la terminologie propre au satellite DME.
Composants et paramètres
Les modules de traitement audio individuels (égaliseurs, compresseurs, etc.) sont appelés des « composants »
Des modules de commande des préamplificateurs micro externes sont également disponibles en tant que composants.
La modification des paramètres des composants permet de contrôler le fonctionnement des composants.
Configuration
Une « configuration » est un ensemble complet de composants destinés à l'élaboration d'un système audio.
Chaque configuration détermine les fonctions audio de l'unité satellite DME correspondante.
Tous les yeux de paramètres inclus dans les composants d'une configuration sont appelés des « paramètres prédéfinis »
Une unité satellite DME possède plusieurs configurations et une configuration comporte plusieurs paramètres prédéfinis.
Touches définies par l'utilisateur (paramètres définis par l'utilisateur)
L'affectation de paramètres en tant que paramètres définis par l'utilisateur vous permet de contrôler l'appareil depuis l'ICP1 et le DME64N/DME24N.
Reportez-vous au mode d'emploi du DME Designer pour plus de détails.
Scène
La combinaison de toutes les configurations et de tous les paramètres prédéfinis est appelée une « scènes ». Vous pouvez rappeler des scènes depuis un ICP1, un périphérique GPI, d'autres contrôleurs externes, le DME64N/DME24N ou un ordinateur.
Il est possible de stocker jusqu'à 999 scènes pour chaque groupe de périphériques.
Structure de la scène
Changement de scène
Types de signaux
Les signaux du système audio du satellite DME peuvent être généralement classés comme suit :
1 Audio
Des signaux analogiques et numériques sont reçus et envoyés entre le satellite DME, d'autres unités de la série DME et des appareils audio.
Les signaux analogiques sont reçus et envoyés via les prises [INPUT]/[OUTPUT] (Entrée/Sortie) et les signaux numériques via les prises CobraNet.
2 Signaux de contrôle au sein d'un groupe d'appareils
Les signaux de contrôle du groupe de périphériques commandent tous les périphériques de la série DME du groupe.
Il existe deux types de signaux de contrôle du groupe de périphériques :
- Signaux de contrôle entre l'ordinateur et l'unité de la série DME maître du groupe
- Signaux de contrôle entre l'unité de la série DME maître du groupe et les autres unités de la série DME
Voupeus utilise l'application DME Designer pour contrôler l'ensemble du groupe de périphériques et notamment l'envoi de composants aux périphériques et la configuration des paramètres selon les besoins.
3 Signaux de contrôle entre des appareils en dehors du groupe d'appareils
Ces signaux assurent la communication et le contrôle entre les périphériques individuels.
Sont inclus dans cette catégorie les messages MIDI transférés entre les connecteurs [USB], les signaux GPI transférés entre les connecteurs [GPI] et les signaux de contrôle des préamplificateurs micro distants traités via le connecteur [REMOTE].
Type de signaux traités par le satellite DME
| Connecteur | Signal audio | Contrôle de péripérisque | Page de référence |
| Connecteur [USB] | — | • Signaux de contrôle entre un ordinateur et un satellite DME • Messages MIDI | page 22 |
| Connecteur [NETWORK] | — | • Signaux de contrôle entre un ordinateur et un satellite DME • Signaux de contrôle entre des satellites DME • Signaux de contrôle avec un contrôleur tel qu'un AMX ou un Crestron | page 24 |
| Connecteur CobraNet | Jusqu'à 16 canaux d'entrée et de sortie. | • Signaux de contrôle du préampli micro interne avec une console de mixage numérique • Signaux de contrôle entre une console PM5D et un satellite DME | page 32 |
| Connecteur [GPI] | — | Signaux de contrôle GPI entre un appareil GPI (contrôleur GPI, etc.) et une unité de la série DME | page 34 |
| Connecteur [REMOTE] | — | • Signaux de contrôle vers/depuis un appareil externe (préampli micro AD8HR, par exemple) • Signaux de contrôle pour une console de mixage numérique et un préampli micro interne • Signaux de contrôle avec un contrôleur tel qu'un système AMX ou Crestron • Messages MIDI | page 30 |
| Connecteurs [INPUT]/[OUTPUT] (entreee/sortie audio) | Le nombre de canaux E/S dépend du modèle. | — | page 29 |
Exemples de systèmes
Plusieurs unités satellites DME : Système à grande échelle
Le logiciel DME Designer vous permet d'intégrer, de configurer et de contrôler le système de la série DME depuis un ordinateur connecté.
Vous pouvez créer le système audio de la série DME en utilisant des blocs graphiques du DME Designer qui s'affichent sur l'écran de l'ordinateur.
Les réglages, la configuration et les données des paramètres de la série DME sont transférés de l'ordinateur vers l'unité de la série DME via la connexion USB ou Ethernet.
Les paramètres, la configuration et les données de paramètre de la série DME sont envoyés via la connexion USB ou Ethernet à l'unité de la série DME connectée. Une fois les données transmises, vous pouvez débrancher l'unité de la série DME de l'ordinateur et l'utiliser en tant que processeur indépendant.
Veuillez également la connecter à un ordinateur et la contrôler en temps réel depuis le DME Designer. Si plusieurs unités de la série DME sont connectées au réseau, le DME Designer vous permet de créer une configuration incluant ces unités.
Veuillez télécharger le logiciel DME Designer, le pilote, le manuel de configuration du DME et le mode d'emploi de DME Designer à l'adresse suivante :
http://www.yamahaproaudio.com/
Pour obtenir plus de détails sur la connexion d'un ordinateur au Satellite DME, consultez la section « Connexion à un ordinateur » (page 22). Pour plus d'informations sur l'installation du DME Designer et sur les pilotes requis pour la connexion, reportez-vous au fichier « Manuel de configuration du DME »
Consultez le mode d'emploi de DME Designer pour des instructions sur l'installation et le fonctionnement.
Cobranet en un mot
Développée par Cirrus Logic, Inc., U. S., la technologie CobraNet autorise la distribution de données audio numériques non compressées en temps réel via des réseaux Fast Ethernet (100 megabits/s) de (norme industrielle.
Le réseau CobraNet peut accueillir simultanément jusqu'à 128 canaux (64 dans chaque direction).
(Le nombre de canaux disponibles dépend des performances des périphériques et de l'état des signaux audio.)
CobraNet prend actuellement en charge une vitesse d'échantillonnage de 48 ou 96kHz et une résolution de 16, 20 ou 24 bits.
Il peut également transférer des données de contrôle parallèlement à des signaux audio.
Le type de données de contrôle que peut gérer le réseau dépend du type de périphériques sur le réseau.
Lorsqu'un signal audio passe par le réseau CobraNet, il provoque un temps d'attente fixe de 5,33 millisecondes (ou, selon le réglage, de 2,67 ou 1,33 millisecondes).
Visitez la page d'accueil de CobraNet pour plus d'informations sur CobraNet.
Page d'accueil de CobraNet
http://www.cobranet.info/
Faisceau
Le réseau CobraNet transmet des données audio numériques par faisceaux. Lorsque des faisceaux sont reçus, ils sont reconvertis en données audio numériques.
Avec le satellite DME, un faisceau unique peut accueillir jusqu'à huit canaux de données audio numériques.
En vue de leur acheminement à travers le réseau, les faisceaux reçoivent un numéro compris entre 1 et 65 279.
Si vous attribuez le même numéro de faisceau sur les périphériques de transmission et de réception, des données audio numériques pourront être transmises via le réseau CobraNet.
Il n'y a pas de limite au nombre de faisceaux pouvant être transmis ou reçus sur le réseau CobraNet, tant qu'il y a suffisamment de ressources réseau.
Le nombre de faisceaux pouvant être gérés dépend du périphérique.
Le satellite DME peut utiliser jusqu'à 4 faisceaux de sortie et 8 faisceaux de sortie.
Vous pouvez définir le nombre de faisceaux à l'aide de l'application DME Designer.
Le nombre maximum de canaux pouvant être attribués à chaque faisceau est le suivant.
Nombre maximum de canaux par faisceau
| Temps d'attente | 16 bits, 48 kHz | 20 bits, 48 kHz | 24 bits, 48 kHz | 16 bits, 96 kHz | 20 bits, 96 kHz | 24 bits, 96 kHz |
| 5,33 ms | 8 | 8 | 7 | 4* | 4* | 3** |
| 2,67 ms | 8 | 8 | 8 | 4* | 4* | 4* |
| 1,33 ms | 8 | 8 | 8 | 4* | 4* | 4* |
- Dans la mesure où les données audio sont traitées comme deux signaux de 48 kHz combinés, le nombre maximum de canaux est réduit de moitié. La sortie du signal audio du 4e canal contient certains bruits d'alias, de sorte que le bon fonctionnement ne peut pas être garanti. Il est donc préférable de ne pas utiliser ce canal.
Le nombre de canaux par faisceau peut être modifié comme suit.
En fonction de la configuration, le nombre maximum de canaux pouvant être traités peut être inférieur à 8.
Nombre de faisceaux par canal et de canaux utilisables
| Nombre de canaux par faisceau | Fais- ceau 1 | Fais- ceau 2 | Fais- ceau 3 | Fais- ceau 4 | Fais- ceau 5 | Fais- ceau 6 | Fais- ceau 7 | Fais- ceau 8 |
| 8 | 1-8 | 9-16 | - | - | - | - | - | - |
| 4 | 1-4 | 5-8 | 9-12 | 13-16 | - | - | - | - |
| 2 | 1-2 | 3-4 | 5-6 | 7-8 | 9-10 | 11-12 | 13-14 | 15-16 |
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Faisceaux à multidiffusion et à monodiffusion
Les faisceaux CobraNet peuvent être à multidiffusion ou à monodiffusion.
Les faisceaux à multidiffusion sont transmis depuis un périphérique unique vers plusieurs périphériques du réseau, alors que les faisceaux à monodiffusion sont transmis depuis un périphérique unique vers un autre (un à un).
Les faisceaux à monodiffusion sont uniquement transmis lorsqu'un autre périphérique est configuré pour les recevoir grâce à l'attribution des numéros de faisceau identiques. Les faisceaux à multidiffusion sont quant à eux transmis à tous les périphériques du réseau, quels que soient ceux qui ont été configurés pour les recevoir. Par contre, seuls ces derniers sont en mesure de traiter les faisceaux.
Il est conseillé de ne pas utiliser plus de quatre faisceaux à multidiffusion (soit 32 canaux) dans la mesure où la transmission de ces faisceaux consomme davantage de ressources du réseau.
Des faisceaux monodiffusion doivent être utilisés si cinq faisceaux ou plus sont requis. Il est également possible de configurer plusieurs périphériques pour qu'ils reçoivent le même nombre de faisceaux à monodiffusion. En fonction du périphérique émetteur, 4 périphériques récepteurs au maximum peuvent être simultanément à même de recevoir le même faisceau. Cette situation est connue sous le nom de « multi-monodiffusion ». Le satellite DME est capable de traiter des faisceaux à multi-monodiffusion.
Les faisceaux à multidiffusion et à monodiffusion sont identifiés par un nombre de faisceau. Les faisceaux à multidiffusion sont numérotés de 1 à 255 et les faisceaux à monodiffusion de 256 à 65 279.
Faisceau à multidiffusion
Les faisceaux à multidiffusion transmis à partir du périphérique A sont envoyés vers tous les périphériques du réseau CobraNet (périphériques B, C et D dans cet exemple).
Faisceau à monodiffusion

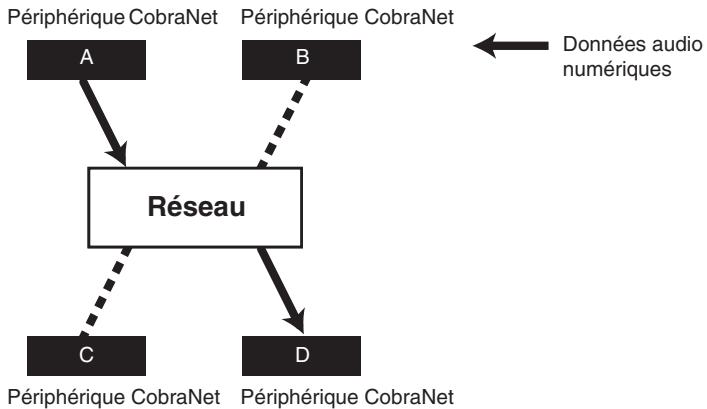

Si le périphérique A transmet des faisceaux à monodiffusion et que les mêmes numéros sont attribués aux faisceaux de transmission du périphérique A et aux faisceaux de réception du périphérique D, le périphérique A envoie les faisceaux à monodiffusion vers D.
Conducteurs et exécuteurs
Un seul périphérique du réseau CobraNet fonctionne en tant que conducteur (maître de la synchronisation du réseau). Tous les autres périphériques CobraNet sont des exécuteurs (esclaves de la synchronisation du réseau). Chaque périphérique synchronise son horloge interne en fonction des paquets de temps (signaux de synchronisation) transmis par le conducteur.
Le conducteur est nécessaire automatiquement sans qu'aucune intervention de l'utilisateur ne soit requise.
La configuration d'une priorité du conducteur appropriée peut toutefois permettre à l'utilisateur de désigner n'importe quel périphérique en tant que conducteur.
Reportez-vous au mode d'emploi du DME Designer pour plus d'informations sur la configuration de la priorité du conducteur.
Si le satellite DME est le conducteur, le voyant [IN USE/CONDUCTOR] clignote en orange.
Si le conducteur tombe en panne, un autre périphérique prend automatiquement la relève.
Dans la mesure où le conducteur transmet des paquets de temps (signaux de synchronisation) sur le réseau, tous les exécuteurs n’ont pas besoin d’une connexion à l’horloge de mots externe, ce qui réduit la complexité du câblage et les coûts.
Tout équipement audio numérique non mis en réseau doit dériver son horloge de mots à partir d'un périphérique CobraNet en réseau.
Tous les périphériques CobraNet en réseau, qu'il s'agisse du conducteur ou d'un exécuteur, peuvent recevoir des données audio numériques et de contrôle.
Câbles et concentrateurs du réseau cobranet
Des câbles métalliques de catégorie 5 peuvent être utilisés pour couvrir des distances de 100 mètres au maximum. La distance maximale du câble à fibres optiques multimodal est de 2 kilomètres.
Cependant, en raison de différences au niveau des câbles, ainsi que des performances du concentrateur de commutation et du périphérique CobraNet, le bon fonctionnement ne peut pas être garanti dans tous les cas à la longueur maximale.
Utilisez toujours des concentrateurs de commutation dans un réseau CobraNet. Si vous utilisez des câbles métalliques pour les connexions, prenez soin d'utiliser des câbles droits de catégorie 5.

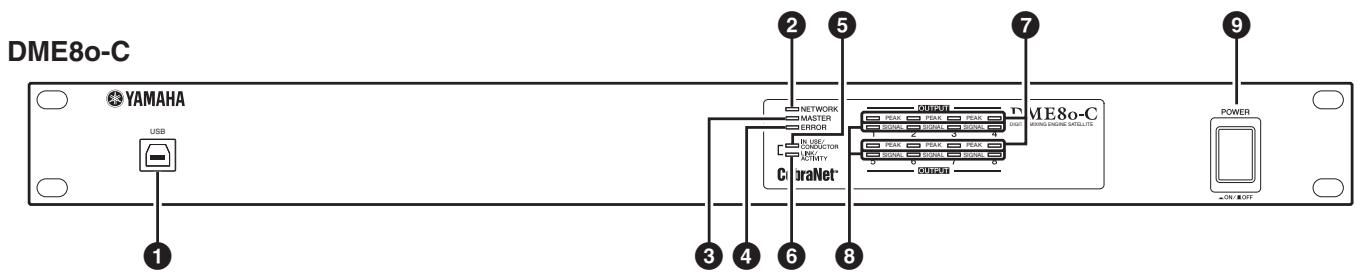

• Connecteur [USB]
Utilisez ce connecteur pour brancher le satellite DME au port USB de l'ordinateur. Si vous prévoyez d'utiliser une connexion USB, vous devez d'abord installer le pilote USB-MIDI sur votre ordinateur.
Reportez-vous au fichier PDF « DME Setup Manual » pour obtenir des instructions sur l'installation.
Prenez soin de suivre la procédure ci-dessous lorsque vous établissez une connexion USB avec un ordinateur. Sinon, l'ordinateur et/ou le satellite DME risquent de se bloquer et, ce faisant, de provoquer des dégâts ou la perte de données. En cas de blocage de l'ordinateur ou du satellite DME, mettez ce dernier hors tension, puis sous tension, puis redémarrez l'ordinateur.
![YAMAHA DME8I-C - • Connecteur [USB] - 1](/content/2025/01/114572/images/4f248ddba089dd95d2fd361dd78261d19774e69d826e5ceceb6d4929f24bb426.jpg)
- Avant de connecter le satellite DME à l'ordinateur via USB, annulez le mode d'économie d'énergie de l'ordinateur (mode Suspension, Veille ou Attente, par exemple).
- Avant de mettre le satellite DME sous tension, branchez d'abord son connecteur [USB] au port USB de l'ordinateur.
- Avant de mettre l'unité sous ou hors tension et de connecter ou de déconnecter le câble USB, effectuez les opérations suivantes :
- Fermez toutes les applications ouvertes.
- Assurez-vous que le satellite DME n'est PAS en train de transférer des données.
- Patientez six secondes ou plus entre la mise sous, puis hors tension de l'unité (et vice versa) ou entre la connexion et la déconnexion (et vice versa) du câble USB.

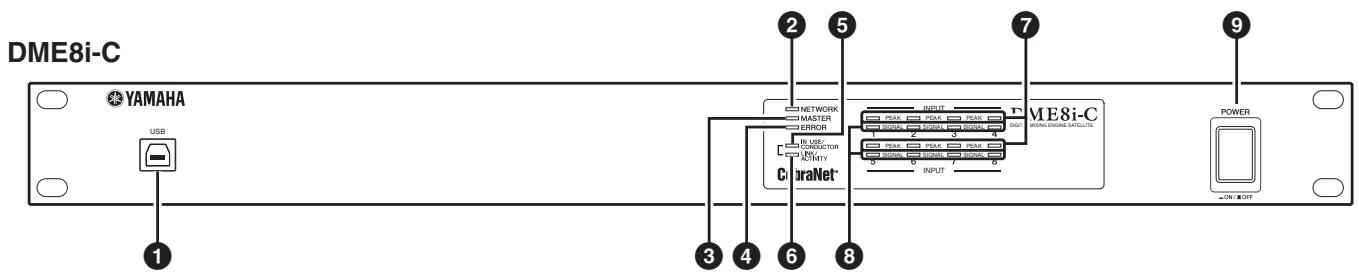

Voyant [network]
S'allume en orange pendant la communication des données via le connecteur [USB] ou [NETWORK].
Voyant [MASTER]
S'allume en vert lorsque le périphérique fonctionne comme maître du groupe et est éteint lorsque le nœud fonctionne en tant qu'esclave.
Vous pouvez désigner le maître du groupe dans le DME Designer.
Voyant [ERROR]
S'allume lorsqu'une erreur se produit. Les voyants [PEAK] reflètent le type d'erreur. Le voyant [ERROR] clignote lorsque la charge de la batterie devient faible.
S'allume en orange lorsque le satellite DME reçoit une alimentation correcte et clignote lorsque le périphérique fonctionne en tant que conducteur CobraNet. Lorsque le connecteur secondaire (sauvegarde) du satellite DME est branché (page 21), le voyant s'éteint toutes les trois secondes pour signaler une anomalie au niveau de la connexion primaire.
Reportez-vous à la page 21 pour plus d'informations sur les connecteurs primaires et secondaires.
S'allume fixe ou clignote lentement lorsque des câbles sont correctement branchés sur les connecteurs CobraNet.
Clignote rapidement lors du transfert correct de données sur le réseau par l'unité. Si la connexion secondaire (sauvegarde) est utilisée pour la communication, le voyant s'éteint toutes les trois secondes pour signaler une anomalie au niveau de la connexion primaire.
Voyants [PEAK]
S'allument en rouge lorsque le signal aux niveaux des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -3 dBFS. Ils indiquent également un numéro ou un état d'erreur.
• Voyants [SIGNAL]
S'allument en vert lorsque le signal aux niveaux des entrées ou sorties audio analogiques intégrées correspondantes (connecteurs [INPUT] ou [OUTPUT]) atteint ou dépasse -40 dBFS. Ils indiquent également l'état, par exemple, du processus d'initialisation.
Retirez le film protecteur transparent placé sur le panneau des voyants avant la sortie d'usine.
9 Commutateur [POWER]
Active ou désactive l'alimentation du secteur électrique. Le satellite DME démarre avec les réglages de scène actifs lorsqu'il a été éteint. Vous pouvez utiliser le paramètre
« Last Mem. Resume » du DME Designer pour configurer le satellite DME de manière à ce qu'il rappelle, au démarrage, la scène sélectionnée avant la mise hors tension de l'appareil.
![YAMAHA DME8I-C - Commutateur [POWER] - 1](/content/2025/01/114572/images/2bc7946e27836d12e018fefa6d3df52863621765c7b1059284e616a3334b7535.jpg)
- Si « Last Mem. Resume » (Redémarrer à partir de la dernière mémoire enregistrée) est paramétré sur ON, l'unité sauvegarde périodiquement les données sur la mémoire interne. Dans ce cas, ne désactiver pas l'alimentation de l'unité dans les cinq secondes suivant l'utilisation d'un paramètre quelconque.
Précautions à observer lors de la mise hors tension

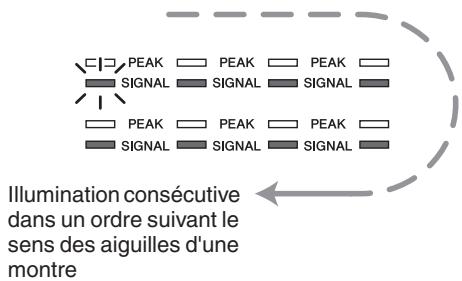

Ne mettez pas l'appareil hors tension lorsque les voyants [SIGNAL] du panneau avant s'allument de manière consécutive, dans un ordre suivant le sens des aiguilles d'une montre.
Ceci indique que les données sont en cours d'enregistrement dans la mémoire interne et que celles-ci pourront être en partie corrigées si vous mettez l'appareil hors tension à ce moment-là. L'écriture des données se produit durant les opérations suivantes.
- Lors du basculement vers le fonctionnement en ligne
- Lors du stockage, du rappel ou de la suppression d'une mémoire de scène
- Lors de la sauvegarde des modifications apportées aux règles Utility
- Lors de l'utilisation de la fonction DME File Storage (Stockage de fichier DME) pour la transmission/reception ou suppression de fichiers
- Lors de la mise à jour du microprogramme ou du basculement sur la version précédente de celui-ci à la suite de l'échec de la mise à jour

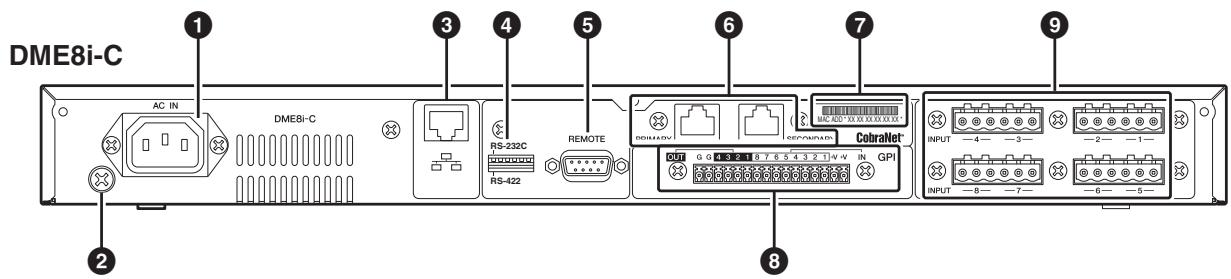

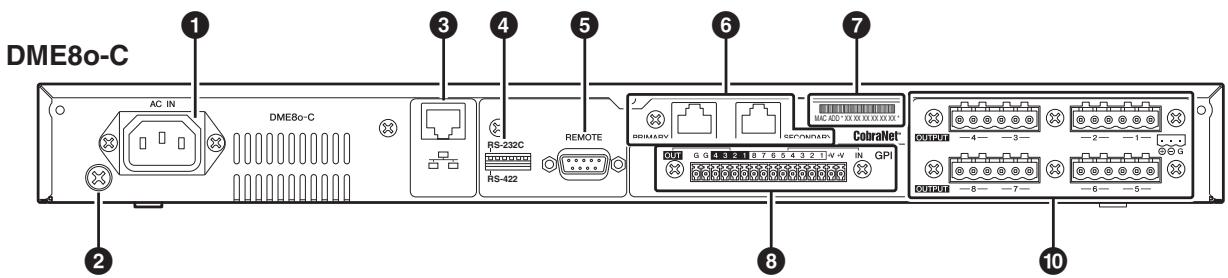

• Connecteur [AC IN]
Branchez-le à la prise secteur à l'aide du cordon d'alimentation secteur fourni.
Connectez tout d'abord le cordon d'alimentation au satellite DME, puis insérez-le dans une prise secteur.
![YAMAHA DME8I-C - • Connecteur [AC IN] - 1](/content/2025/01/114572/images/3b1f9866ed1baaf3c4e0ad3dbdd85d539cda919281b6f8610a6f64f753f28304.jpg)
Même lorsque l'alimentation est coupée, une faible quantité d’électricité circule toujours dans l’appareil. Si vous n’utilisez pas le produit pendant une période prolongée, prenez soin de débrancher le cordon d'alimentation de la prise murale.
2 Vis de mise à la terre
Le cordon d'alimentation secteur fourni comporte trois fils. Par conséquent, si la prise secteur utilisée est connectée correctement à la terre, le satellite DME sera également mis à la terre. En outre, vous pouvez réduire davantage le bourdonnement et les interférences dans certains cas en connectant la vis de mise à la terre à un point de terre.
3 Connecteur [network]
Connecteur Ethernet 100Base-TX/10Base-T permettant de relier l'unité à un ordinateur ou à une autre unité de la série DME du réseau. Voir « Connexion Ethernet (connecteur [NETWORK]) » à la page 24 pour plus de détails sur la connexion.
Utilisez un câble STP (à paires torsadées blindées) pour effectuer ces connexions afin d’éviter toute interférence électromagnétique.
4 Commutateur DIP
Ce commutateur dip de 6 bits vous permet de sélectionner la fonction du connecteur [REMOTE] ou d'initialiser le satellite DME, selon sa configuration au démarrage du périphérique. Pour basculer le fonctionnement du connecteur [REMOTE] entre RS-232C et RS-422, mettez le périphérique hors tension, configurez le commutateur dip comme illustré ci-dessus, puis remettez le périphérique sous tension. Reportez-vous à la page 35 pour plus d'informations sur la procédure d'initialisation du satellite DME.
RS-232C
RS-232C
RS-422
RS-422
RS-232C
RS-422
Si vous ne prévoyez pas d'initialiser le satellite DME, réglez tous les bits du commutateur dip (à l'exclusion d'un bit pour le réglage RS-422) sur l'état élevé.
Connecteur [REMOTE]

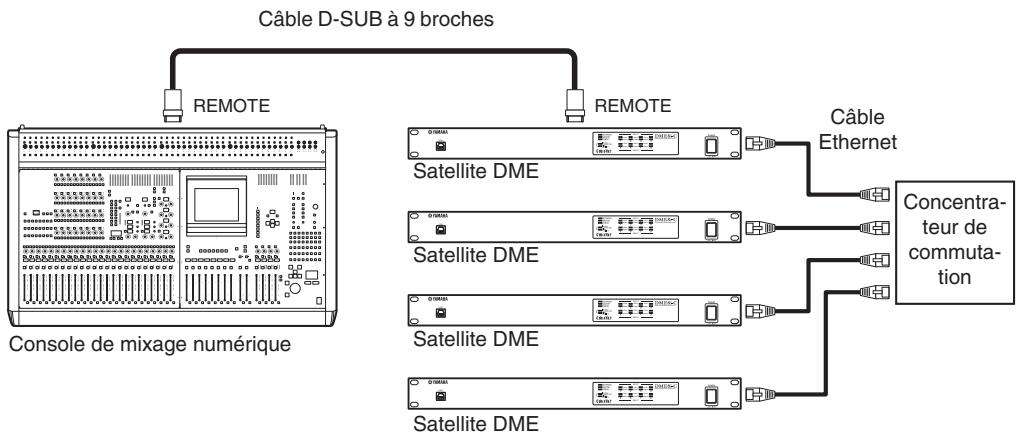

Ce connecteur D-SUB à 9 broches permet de connecter l'unité à un préampli micro distant Yamaha AD824 ou AD8HR ou à un contrôleur compatible RS-232C/RS-422 tels que ceux de AMX ou Crestron. Voir « Connexion à distance (connecteur [REMOTE]) » à la page 30 pour plus de détails sur la connexion.
Θ connecteurs cobranet [PRIMARY]/[SECONDARY]
Le satellite DME dispose de deux connecteurs CobraNet pour la redondance intégrée : un pour la connexion au réseau primaire et un autre pour la connexion de sauvegarde ou secondaire. Si, pour une raison quelconque, la connexion primaire échoue (câble endommagé, déconnexion accidentelle ou défaillance du concentrateur de commutation), la connexion secondaire prend automatiquement la relève. La transmission audio est momentanément interrompue, mais la durée de l'interruption varie en fonction des performances ou des réglages du concentrateur, ainsi que de la configuration du système.
- Vous pouvez contrôler l'état de la connexion CobraNet grâce aux voyants [IN USE/CONDUCTOR] et [LINK ACTIVITY]. Les voyants des deux côtés des connecteurs CobraNet sont éteints.
- Utilisez un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique.
Adresse MAC
Il s'agit de l'adresse MAC (Contrôle d'accès au support) de CobraNet.
• Connecteur [GPI]

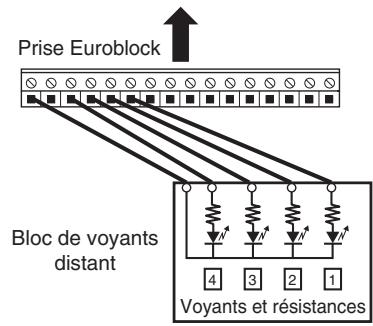

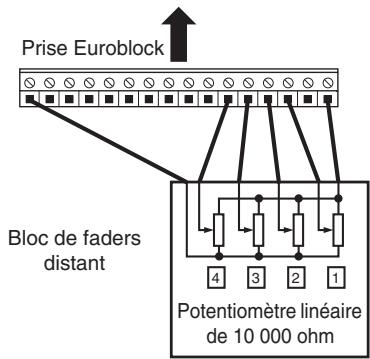

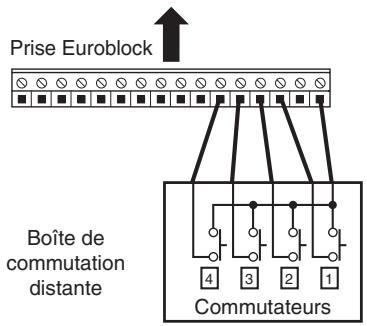

Ce connecteur Euroblock fournit un accès à l'interface GPI (Interface à usage général) de l'unité pour le transfert des signaux de contrôle depuis et vers l'équipement externe. Il dispose d'une entrée à 8 ports et d'une sortie à 4 ports. Les bornes +V sont dotées d'une tension de sortie de 5 volts. La borne IN détecte les changements de tension de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL. (Voir page 34.)
9 Connecteurs [INPUT]

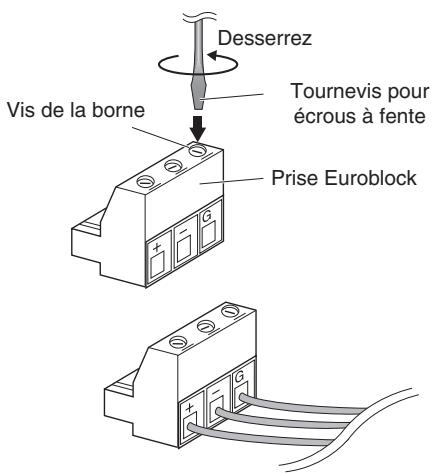

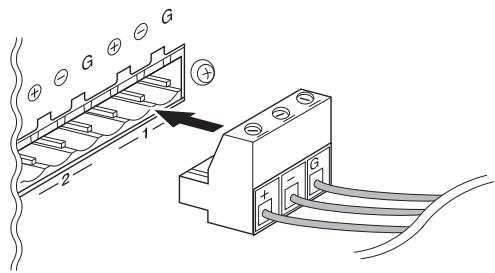

Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 8 canaux sur le DME8i-C.
Ces connecteurs Euroblock reçoivent des signaux audio analogiques à 4 canaux sur le DME4io-C.
- Le PAD est activé ou désactivé en interne lorsque le gain du préampli micro interne DME8i-C/DME4io-C est ajusté entre -6 dB et -5 dB. Gardez à l'esprit que le bruit sera généré s'il existe une différence entre l'impédance de sortie chaud/froid du périphérique externe relié au connecteur INPUT lors de l'utilisation de l'alimentation dérivée.
10 Connecteurs [OUTPUT]
Ces connecteurs Euroblock envoient des signaux audio analogiques à 8 canaux sur le DME8o-C.
Ces connecteurs Euroblock envoient des signaux audio analogiques à 4 canaux sur le DME4io-C.
Connexion USB
Pour connecter plusieurs unités satellites DME à un réseau, vous devez attribuer des adresses IP appropriées et effectuer d'autres réglages réseau sur toutes les unités. Pour cela, vous devez brancher le connecteur [USB] d'une des unités satellites DME au port USB de l'ordinateur à l'aide de câbles USB, installer le pilote USB-MIDI et le DME Designer sur l'ordinateur et attribuer des adresses IP aux unités satellites DME depuis le DME Designer.
- Reportez-vous au fichier PDF « DME Setup Manual » pour plus de détails sur l'installation du pilote USB-MIDI Driver et du DME Designer.
- Vérifiez que le paramètre THRU du pilote USB-MIDI est réglé sur « OFF »
- Reportez-vous à la section « Paramètres réseau » à la page 23 pour plus d'informations sur l'attribution d'adresses IP depuis le DME Designer.

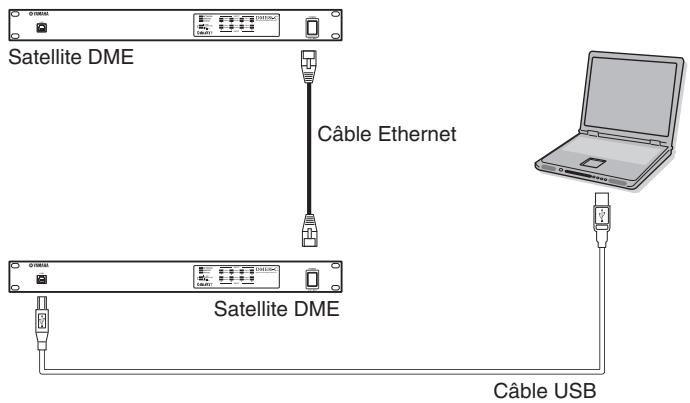

Les connexions USB peuvent être utilisées selon les trois méthodes suivantes :

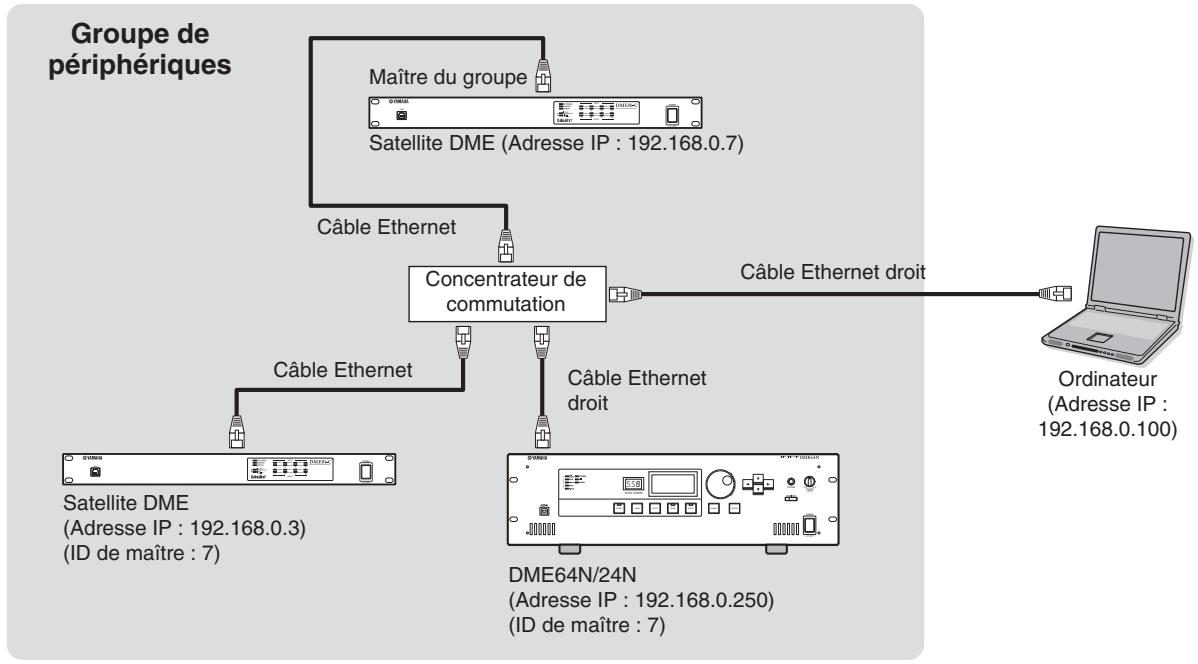

(1) Configuration du réseau (attribution d'une adresse IP unique à chaque satellite DME, par exemple) depuis le DME Designer. (2) Contrôlez le satellite DME depuis le DME Designer. (3) Connexion à un satellite DME individuel et contrôle de ce satellite via la transmission de commandes MIDI depuis un séquenceur MIDI ou un logiciel similaire.
- Lorsque vous utilisez un satellite DME en même temps que le DME64N/24N, vous devez désigner le satellite DME (y compris le DME8i-ES/DME8o-ES/DME4io-ES) en tant que maître.
- L'ordinateur sur lequel le DME Designer s'exécute peut être connecté au maître du groupe ou à une unité esclave de la série DME.
- La correspondance entre les commandes MIDI à recevoir/transmettre et les paramètres de scène peut être configurée à l'aide du DME Designer.
- Le port USB utilisé par le DME Designer ne peut pas être employé par un séquenceur MIDI ou une autre application.
Paramètres réseau
Utilisez le DME Designer pour spécifier l'adresse IP, les appareils maître/esclave et les règles d'ID de maître comme suit.
Configuration de l'adresse IP
Adresse réseau Adresse de l'hôte
Tout groupe de chiffres entre les points d'une adresse IP est appelé un « octet ». Ils sont respectivement appelés « 1er octet », « 2e octet », etc., en commençant par le groupe de chiffres le plus à gauche.
Vous ne pouvez pas spécifier les nombres 0, 127 et 223 à 255 pour le 1er octet de l'adresse réseau.
Vous pouvez définir la plage de valeurs suivante pour le 4e octet.
Maitre:2-253
Esclave:3-253
- Le masque de sous-réseau a la valeur fixe 255.255.255.0. L'adresse réseau de la passerelle est identique à l'adresse IP. L'adresse de l'hôte de la passerelle est automatiquement définie sur 254.
- Attribuez à chaque unité de la série DME une adresse IP unique en évitant les doublons. L'attribution d'adresses IP en double peut provoquer de sérieux problèmes au niveau du réseau.
- Vous ne pouvez pas définir de paramètres réseau lors de l'utilisation de l'application DME Designer en ligne. Pour définir des paramètres réseau, mettez d'abord le DME Designer hors ligne. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.
- Si vous avez relié une console PM5D et un satellite DME via CobraNet et que vous contrôlez le satellite DME depuis la console, vous devez attribuer la valeur 2 au quatrième octet de l'adresse IP du satellite DME maître du groupe. Cependant, si le PM5D est de la version 2.20 ou supérieure et que Satellite DME est de la version 3.07 ou supérieure, vous pouvez attribuer la valeur de votre choix au paramètre.
Configuration des périphériques maîtres et esclaves
Tout groupe de périphérique ne peut avoir qu'un seul maître. Tous les autres périphériques du groupe sont attribués en tant qu'esclaves.
Le quatrième octet de l'ID du maître d'un satellite DME esclave doit être identique au quatrième octet de l'adresse IP du satellite DME maître du groupe.
Lorsque vous utilisez un satellite DME en même temps que le DME64N/24N, vous devez désigner le satellite DME (y compris le DME8i-ES/DME8o-ES/DME4io-ES) en tant que maître. Si vous désignez le DM64N/24N en tant que maître du groupe d'appareils, vous ne pourrez pas synchroniser les appareils avec le DME Designer.
Connexion ethernet (connecteur [network])
Pour commander le satellite DME depuis l'ordinateur via Ethernet, utilisez un câble Ethernet pour brancher le connecteur [NETWORK] situé sur le panneau arrière du satellite DME à l'ordinateur, puis installez le pilote réseau DME-N.
- Reportez-vous au fichier PDF « DME Setup Manual » pour plus de détails sur l'installation du pilote DME-N Network Driver.
- Les adresses IP appropriées doivent d'abord être affectées à tous les périhériques connectés au réseau Ethernet. Branchez votre ordinateur à une des unités satellites DME via USB, puis attribuez les adresses IP depuis le DME Designer (page 22).
Deux satellites DME directement connectés via ethernet
Vous pouvez brancher des périphériques appartenant au même groupe directement l’un à l’autre à l’aide de câble Ethernet, sans passer par un concentrateur de commutation. S’il s’agit d’unités satellites DME, vous pouvez utiliser des câbles croisés ou droits. Dans ce cas, régler le mode de liaison (Link Mode) des deux unités sur la même valeur depuis le DME Designer. Les périphériques appartenant à des groupes de sous-réseau différents (adresses réseau différentes) peuvent être connectés via un routeur ou un concentrateur de commutation conforme à 3 couches.
Dans la mesure où le satellite DME prend en charge Auto MDI/MDI-X, il détecte automatiquement si le câble connecté est de type droit ou croisé et se configure pour créer la connexion optimale. Vous pouvez donc utiliser un câble droit ou croisé.
Contrôle à partir d'un ordinateur du même groupe de sous-réseau
- Les adresses IP contenues dans le schéma sont fournies à titre d'exemple.
- Utilisez un concentrateur de commutation compatible avec les vitesses réseau de type 100Base-TX/10Base-T. La longueur maximale du câble entre un concentrateur de commutation et le satellite DME est de 100 mètres. En raison des différences au niveau de la qualité des câbles et des performances du concentrateur de commutation, le bon fonctionnement ne peut pas toujours être garanti lors de l'utilisation de la longueur maximale. Utilisez un câble STP (à paires torsadées blindées) afin d'éviter toute interférence électromagnétique.
- Si vous utilisez plusieurs unités de la série DME, configurez le mode de liaison des différentes unités sur la même valeur. Yamaha vous conseille de sélectionner 100Base-TX en tant que paramètre Link Mode.
- Vous pouvez également connecter un contrôleur pris en charge tel que l'AMX ou le Crestron et contrôler le satellite DME à distance. Pour plus de détails, reportez-vous à la section « Connexion à un périphérique externe » à la page 30.
Contrôle depuis un ordinateur avec un sous-réseau différent
Connexion de plusieurs groupes de périphériques
Connexion audio numérique (connecteurs cobranet)
Les connecteurs CobraNet du satellite DME vous permettent de transférer des signaux audio numériques, de contrôle et d'horloge de mots. Pour plus d'informations sur CobraNet, reportez-vous à la page 15.
La connexion et la configuration du satellite DME en fonction d'autres équipements compatibles CobraNet permettent un élargissement des possibilités de mise en réseau du signal audio et d'horloge de mots. Reportez-vous au mode d'emploi de la carte MY16-C ou MY16-CII pour plus d'informations sur la carte d'interface correspondante.
Exemple : connexion à des périphériques CobraNet
Les satellites DME et les cartes MY16-C ou MY16C-II peuvent transmettre et recevoir des données de commande pour les préamplis micro internes, par exemple, via CobraNet. Cependant, dans certains cas, il peut s'avérer impossible de transmettre ou de recevoir des données de commande, selon le périphérique sur lequel la carte MY est installée. Pour plus de détails, reportez-vous au manuel d'instructions du périphérique sur lequel la carte est installée.
Connexion audio analogue (connecteurs [INPUT] et [OUTPUT])
Le satellite DME peut recevoir et envoyer directement des signaux audio via les connecteurs [INPUT] et [OUTPUT]. Branchez les prises Euroblock (3P) fournies comme indiqué ci-dessous. Vous pouvez utiliser le DME Designer pour régler le gain du préampli micro et activer et désactiver l'alimentation fantôme pour chaque connecteur [INPUT].
Connexion de la prise euroblock
Veillez à utiliser les prises Euroblock fournies. Si vous les perdez, contactez votre revendeur Yamaha le plus proche.
Utilisez un tournevis plat d’environ 3 millimètres de large pour fixer les câbles à la prise Euroblock (3P). Utilisez un tournevis plat d’environ 2 millimètres de large pour fixer les câbles à la prise Euroblock (16P) à raccorder au connecteur [GPI].
Préparation des câbles

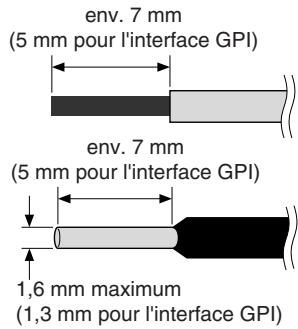

- Pour préparer le cable en vue de le fixer à un connecteur Euroblock, dénudez le fil comme illustré et utilisez le fil toronné pour effectuer les connexions. Dans le cas d'une connexion Euroblock, le fil toronné est susceptible de casser en raison d'une fatigue du métal due au poids du cable ou à des vibrations. Lors du montage en rack de l'équipement, utilisez dans la mesure du possible une barre de triangulation pour regrouper et fixer les cables.
- Si les câbles sont susceptibles d’être fréquemment branchés et débranchés (dans le cas d’une installation portable, par exemple), nous vous conseillons d’utiliser des ferrules munies de douilles d’étanchéité. Utilisez une ferrule dont la partie
conductrice présente un diamètre extérieur inférieur ou égal à 1,6 mm (1,3 mm pour GPI) et une longueur d'environ 7 mm (5 mm pour GPI) (tel que l'AI0,5-6WH fabriqué par Phoenix Contact Corporation, par exemple).
Si vous utilisez un fil toronné, n'étamez pas (recouvrir d'une soudure) l'extrémité exposée.
2. Insérez les câbles.
- Serrez soigneusement les vis de la borne. Tirez doucement sur les câbles pour vérifier qu'ils sont bien fixés.
- Insérez la fiche Euroblock dans le connecteur Euroblock situé sur le panneau arrière.
Connexion à distance (connecteur [REMOTE])
Vous pouvez brancher le connecteur [REMOTE] du satellite DME à des préamplis micro Yamaha AD8HR ou AD824 contrôlables à distance, à des consoles de mixage numériques ou à des contrôleurs compatibles RS-232C (tels que des systèmes AMX ou Crestron, par exemple). Le connecteur [REMOTE] permet également de transmettre et de recevoir des messages MIDI.
Contrôle de préamplis micro externes depuis le satellite DME
Vous pouvez contrôler à distance les réglages du préampli micro AD8HR ou AD824 depuis le DME Designer. Il est possible de connecter un total de huit préamplis micro AD8HR/AD824.
Prévoyez de régler le commutateur dip situé sur le panneau arrière du satellite DME sur « RS-422 » (page 20) lors de la connexion à un préampli micro AD8HR ou AD824 distant. Ne placez pas le commutateur dip sur une position autre que « RS-422 » lorsque des périphériques sont connectés afin d'éviter de les endommager.
Lors de la connexion à une combinaison de préamplis micro AD8HR et AD824, placez les unités AD8HR le plus près possible du satellite DME dans la chaîne, sinon ce dernier risque de ne pas reconnaître correctement l'unité AD8HR ou AD824.
Seuls des signaux de contrôle sont transmis et reçus via la connexion REMOTE. Les connexions audio doivent se faire séparément.
Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique
Veuillez contrôler à distance les réglages de préampli micro interne d'une unité DME8i-C ou DME4io-C depuis une console de mixage telle que Yamaha PM5D ou DM2000.
Branchez la console de mixage numérique au connecteur [REMOTE] des unités de la série DME et utilisez un câble Ethernet pour effectuer les branchements entre les connecteurs [NETWORK] des unités de la série DME. Il est possible de contrôler des unités de la série DME de la même manière qu'un convertisseur AD8HR depuis la console de mixage numérique. Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V).
- Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.
- Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.
- Le numéro d'ID de l'unité de la série DME contrôle à distance doit être défini depuis le DME Designer. Pour plus de détails sur la configuration de ce réglage, reportez-vous au « Mode d'emploi du DME Designer »
- Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit celui du DME déconnecté.
- La plage variable des valeurs GAIN diffère entre le convertisseur AD8HR et le satellite DME. Vous ne pouvez pas utiliser la console de mixage pour spécifier une valeur exceedant la plage de variables du satellite DME.
Contrôle du satellite DME depuis un périphérique externe
Vous pouvez contrôler à distance le satellite DME depuis un contrôleur compatible RS-232C ou RS-422 connecté, tels que ceux fournis par AMX ou Crestron.
Prenez soin de régler correctement le commutateur dip situé sur le panneau arrière du satellite DME (page 20) en fonction du contrôle distant compatible RS-232C ou RS-422 connecté. Ne changez pas la position du commutateur dip lorsque des périphériques sont connectés afin d'éviter de les endommager.
- Vous devez désigner le port utilisé pour le contrôle à distance depuis le DME Designer. Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer »
- Reportez-vous à la section « DME Remote Control Protocol Specifications » (Spécifications du protocole de contrôle à distance DME) sur le site web de Yamaha pour obtenir plus d’informations sur les protocoles de communication utilisés pour contrôler le satellite DME depuis un périhérique externe (de marque AMX ou Crestron, par exemple). http://www.yamahaproaudio.com/
Connexion cobranet (connecteurs cobranet)
Vous supportez utiliser le connecteur CobraNet pour contrôler le préampli micro interne du satellite DME ou une autre fonctionnalité.
Contrôle des préamplis micro internes d'un satellite DME depuis une console de mixage numérique yamaha LS9
Vous pouvez contrôler à distance les réglages de préampli micro interne d'une unité DME8i-C ou DME4io-C depuis une console de mixage LS9.
Servez-vous de la carte d'interface MY16-CII pour effectuer les branchements CobraNet entre la console de mixage numérique et les unités de la série DME. Utilisez un câble Ethernet branché aux connecteurs [NETWORK] pour effectuer les connexions entre les unités de la série DME.
Vous pouvez notamment contrôler le gain et l'alimentation fantôme (+48 V) depuis la console de mixage numérique.
- Vous ne pouvez connecter qu'une seule console de mixage à un groupe d'appareils.
- Vous pouvez connecter la console de mixage numérique à n'importe quelle unité de la série DME, qu'il s'agisse du maître ou d'un esclave.
- Le numéro d'ID de l'unité de la série DME contrôle à distance doit être défini depuis le DME Designer. Pour plus de détails sur la configuration de ce réglage, reportez-vous au « Mode d'emploi du DME Designer »
- Si la connexion entre des unités de la série DME est interrompue, vous ne pourrez plus communiquer avec les unités dont le numéro d'ID suit celui du DME déconnecté.
Contrôle du satellite DME depuis la console de mixage numérique yamaha PM5D
Si vous installez une carte d'interface MY16-C ou MY16-CII sur une console de mixage numérique PM5D et que vous reliez celle-ci au satellite DME via les connecteurs CobraNet, vous pouvez contrôler à distance le satellite DME depuis la PM5D, de même que transférer des signaux audio et d'horloge de mots entre les deux.
Reportez-vous au mode d'emploi de la PM5D/PM5D-RH pour plus d'informations sur la fonction de contrôle DME de la PM5D.
- Vous pouvez contrôler plusieurs unités de la série DME depuis une console PM5D. Sélectionnez le même groupe de périphériques pour chaque des unités que vous souhaitez contrôler.
- Si vous avez relié une console PM5D et un satellite DME via CobraNet et que vous contrôlez le satellite DME depuis la console, vous devez attribuer la valeur 2 au quatrième octet de l'adresse IP du satellite DME maître du groupe.
Connexion réseau (connecteurs [network])
Vous pouvez brancher un contrôleur tel que l'AMX ou le Crestron à des satellites DME via Ethernet et contrôler à distance plusieurs satellites DME.
- Vous devez désigner le port utilisé pour le contrôle à distance depuis le DME Designer. Pour plus de détails sur la configuration de ce paramètre, reportez-vous au « Mode d'emploi du DME Designer »
- Reportez-vous à la section « DME Remote Control Protocol Specifications » (Spécifications du protocole de contrôle à distance DME) sur le site web de Yamaha pour obtenir plus d’informations sur les protocoles de communication utilisés pour contrôler le satellite DME depuis un périhérique externe (de marque AMX ou Crestron, par exemple). http://www.yamahaproaudio.com/
Connexion GPI (connecteur [GPI])
Un périphérique GPI (General Purpose Interface) (contrôleur GPI, etc.) peut être relié aux connecteurs [GPI] du panneau arrière afin de permettre le transfert de divers signaux de contrôle. Les panneaux de commandes CP4SW, CP4SF et CP1SF peuvent également être connectés via GPI.
Le satellite DME dispose d'une entrée GPI à 8 ports et d'une sortie GPI à 4 ports. Les bornes +V sont dotées d'une tension de sortie de 5 volts. La borne IN détecte les changements de tension de 0 V à 5 V. Les bornes OUT envoient un signal « L » ou « H » au niveau TTL.
Les paramètres de chaque entrée et sortie GPI sont affectés via l'application DME Designer.
Les connecteurs Euroblock sont utilisés pour toutes les connexions d'entrée et de sortie GPI. Les procédures de connexion des prises Euroblock sont décrites dans la section « Connexion de la prise Euroblock » à la page 29 de ce manuel.
- Pour plus d'informations sur les panneaux de commandes CP4SW, CP4SF et CP1SF, reportez-vous au mode d'emploi du CP4SW/CP4SF/CP1SF.
- Vous pouvez utiliser le DME Designer pour configurer le système de sorte que les opérations de rappel de scène et le contrôle des paramètres définis par l'utilisateur se fassent à partir de périphériques de contrôle GPI connectés. Reportez-vous au mode d'emploi du DME Designer pour plus de détails.
Exemple : Contrôle du satellite DME depuis une boîte de commutation Connexion GPI
Exemple : Contrôle du satellite DME via un potentiomètre linéaire de 10 000 ohms. Connexion GPI
Exemple : Éclairage des voyants des périphériques externes depuis le satellite DME
Vérifiez que le courant entre les connecteurs [GPI] OUT et GND est inférieur à 16mA
Connecteur [GPI] du satellite DME
![YAMAHA DME8I-C - Connexion GPI (connecteur [GPI]) - 1](/content/2025/01/114572/images/2eed8a66064af30e537473a2daa1f01ca9f1d11009a31f3d6d6e25dbadec7459.jpg)
Connecteur [GPI] du satellite DME
![YAMAHA DME8I-C - Connexion GPI (connecteur [GPI]) - 2](/content/2025/01/114572/images/a3cd694f3a130156102b313fc3a85229e9e6b42e7643bbac33dbd748cf29c705.jpg)
Connecteur [GPI] du satellite DME
![YAMAHA DME8I-C - Connexion GPI (connecteur [GPI]) - 3](/content/2025/01/114572/images/25ea690067cecf940ec2f7fbb597f46a214a26304d2b2dcb0a0b82b92e250e93.jpg)
Vous pouvez utiliser le DME Designer pour régler les paramètres de calibration d'entrée du connecteur [GPI].
Initialisation du satellite DME
Vous pouvez initialiser la mémoire interne du satellite DME.
Sélectionnez l'un des types d'initialisation suivants :
L'ensemble des scènes, des réglages de paramètres prédéfinis et des fichiers WAVE sont supprimés, à l'exception des composants et des fichiers enregistrés à l'aide de la fonction File Storage. Les réglages Utility sont réinitialisés sur leurs valeurs respectives par défaut.
Tous les paramètres des composants, des scènes et des paramètres prédéfinis enregistrés, les fichiers WAVE et les fichiers enregistrés à l'aide de la fonction File Storage sont supprimés. Les valeurs par défaut des paramètres Utility sont réinitialisées. Utilisez ce type d'initialisation si les données internes sont endommagées ou corrompues. Après l'initialisation, transférez les composants nécessaires depuis le DME Designer.
RS-422
Initialisez DME :
RS-422
Supprimer Tout Données :
Les quatre voyants [PEAK] situés sur la rangée supérieure du panneau avant s'allument lors du processus d'initialisation. Les quatre voyants [SIGNAL] situés sur la ligne inférieure du panneau avant clignotent lorsque la procédure d'initialisation est terminée. Les quatre voyants [PEAK] situés sur la ligne inférieure du panneau avant clignotent lorsque la procédure d'initialisation échoue.
Ne mettez PAS le satellite DME hors tension pendant la procédure d'initialisation afin d'éviter de l'endommager.
2. Lorsque l'initialisation est terminée, remettez le commutateur dip sur sa position initiale (page 20), puis mettez l'unité hors, puis sous tension.
Prenez soin de remettre le commutateur dip sur sa position initiale afin d'éviter d'endommager le périphérique.
Options
Les contrôleurs ICP1, CP4SW, CP1SF et CP4SF sont disponibles en option pour le contrôle externe à distance de la série DME. Le contrôleur ICP1 se connecte via Ethernet alors que les contrôleurs CP4SW, CP1SF et CP4SF passent par l'interface GPI. Pour plus d'informations sur l'installation du panneau de commandes et sa connexion à une unité de la série DME, reportez-vous au mode d'emploi fourni avec le panneau de commandes. Pour plus d'informations sur les paramètres, reportez-vous au mode d'emploi du DME Designer.
ICP1
Ce contrôleur se connecte à une unité de la série DME via Ethernet. À l'instar des unités de la série DME, une adresse IP unique doit être assignée à chaque contrôleur. Les données sont transmises et reçues via des câbles Ethernet.
Vous pouvez attribuer et contrôler des fonctions de toutes les unités de la série DME appartenant au même groupe de périphériques via le contrôleur.
Il est possible d'assigner jusqu'à quatre paramètres aux six touches de fonction (F1 - F6) situées au-dessus et en dessous de l'écran LCD. Vous pouvez contrôler jusqu'à 24 paramètres en sélectionnant une page d'écran à l'aide de la touche [HOME].
Ces contrôleurs sont branchés sur les unités de la série DME via les connecteurs [GPI]. Ils contrôlent unquivalent les unités de la série DME auxquelles ils sont directement reliés. Les commutateurs des contrôleurs vous permettent d'activer et de désactiver les réglages des paramètres. Vous pouvez vérifier l'état des paramètres grâce aux voyants des commutateurs. Les faders vous permettent quant à eux de contrôler des paramètres.
Résolution des problèmes
| Le péripéhérique ne se met pas sous tension ou les voyants du panneau ne s'allument pas. | • Branchez correctement le cordon d'alimentation (page 7). • Vérifie que le commutateur [POWER] est activé (ON) (page 19). • Si vous ne parvenez toujours pas àmettre le péripéhérique sous tension, contactez voserevendeur Yamaha. |
| Absence de communication entre le satellite DME et le logiciel DME Designer. | • Branchez le cable correctement (page 22, 24). • Vérifie que le pilote USB-MIDI a été installé correctement. • Si le connecteur [NETWORK] est utilisé pour la connexion, vérifie que vous avezcorrectement configuré le pilote réseau DME-N. • La version du DME Designer doit être la 3.0 ou supérieure. • Configuez le paramètre Port. |
| Aucune entrée audio n'est présente. | • Branchez le cable correctement. • Vérifie que si des signaux sont reçus d'un péripéhérique externe. • Vérifie que les paramètres des faisceaux et de temps d'attente de CobraNet sont corrects. • Réglez le gain du préampli micro interne ou externe sur un niveau approprié. |
| Aucune sortie audio. | • Branchez le cable correctement. • Vérifie que les paramètres des faisceaux et de temps d'attente de CobraNet sont corrects. • Vérifie que le nombre de faisceaux à multidiffusion CobraNet ne dépasse le nombremaximum recommends. • En fonction du type de concentrateur de commutation et de la méthode de connexion,des ressources réseau supplémentaires ont peut-être été utilisées, ce qui provoquee une interruption des signaux audio. • Vérifie que le niveau de sortie du DME Designer n'est pas trop bas. • Vérifie que le paramètre Mute du DME Designer est régle sur Off. • Vous avez peut-être configuré une scène dans le DME Designer qui assourditt-la sortie audio. • Vous avez peut-être essayé d'utiliser une configuration à 96 kHz qui ne prend pasen charge 96 kHz. |
| La scène sélectionnée change de façon imprévue. | • Utilisez le DME Designer pour vérifier les affectations de changement de programme MIDI. • Utilisez le DME Designer pour vérifier les affectations d'entrée GPI. |
| Impossible de transmettre ou de receivevoir des messages MIDI. | • Vérifie que le péripéhérique MIDI est sous tension. • Configuez le port MIDI correctement. • Réglez les canaux de réception et de transmission correctement. |
| Impossible de rappeler les scènes via les messages de changement de programme MIDI. | • Utilisez le DME Designer pour modifier la configuration de manière à ce queles messages de changement de programme MIDI soient reçus correctement. • Effectuez les réglages du tableau de changement de programme appropiésvia le DME Designer. |
| Impossible de contrôle les paramètres via les messages de changement de commande MIDI. | • Utilisez le DME Designer pour configurer les paramètres correctement et permettrela réception de messages de changement de commande. • Effectuez les réglages du tableau de changement de commande MIDI appropiésvia le DME Designer. |
| Impossible d'editor les paramètres via les messages de changement de paramètre MIDI. | • Utilisez le DME Designer pour configurer les paramètres correctement et permettrela réception de messages de changement de paramètre. • Effectuez les réglages du tableau de changement de paramètre MIDI appropiésvia le DME Designer. |
Composant
Reportez-vous au mode d'emploi du DME Designer pour plus d'informations sur les différents composants.
Les voyants [ERROR] et [PEAK] du panneau avant du satellite DME signalent des messages d'erreur et d'avertissement.
Messages d'erreur
| Voyant | Erreur | Action |
| ClignotantAllumé NETWORK | Une erreur système s'est produit. | Exécutez l'opération « Initialize DME », puis redémarrez le DME. Si les voyants continuent d'indiquer une erreur, exécutez l'opération d'initialisation « Delete All Data ». Si le problème persiste, contactez votre revendeur Yamaha. |
| ClignotantAllumé NETWORK | Des données containues dans la mémoire flash interne ont été supprimées. | L'opération de mise à jour du microprogramme a peut-être échoué. Utilisez le DME Designer pour exéçuter l'opération de récapucération de la mise à jour. Si le problème persiste, contactez votre revendeur Yamaha. |
| ClignotantAllumé NETWORK | La batterie interne est complètement déchargée ou n'est pas installée. | Si vous mettez l'unité hors tension, les paramètres actuels seront perdus et réinitialisés sur les valeurs par défaut. Cessez d'utiliser l'unité et contactez un revendeur Yamaha en vue du remplacement de la batterie. |
| ClignotantAllumé NETWORK | La tentative de rappel d'une scène a échoué. | Utilisez le DME Designer pour rappeler à nouveau la scène. Si le problème persiste, contactez votre revendeur Yamaha. |
| ClignotantAllumé NETWORK | Les données audio ne sont pas reçues ou transmises et sont assourdies en raison de ressources DSP insuffisantes. | Cette erreur se produit parfoids lorsque vous essayez d'utiliser une configuration à 96 kHz qui a été créé avec une horloge de mots de 48 kHz. Pour utiliser une configuration avec n'importe quels réglage d'horloge de mots, utilisez le DME Designer pour creator une configuration ayant une horloge de mots de 96 kHz. |
| ClignotantAllumé NETWORK | La communication du réseau ne se fait pas correctement. | Connectez correctement les cables du réseau et assurez-vous que les péripériques du réseau fonctionnement comme il se doit. |
| ClignotantAllumé NETWORK | Duplication des adresses IP. | ConnectezVote ordinateur au satellite DME via USB, puis définissez une adresse IP unique. |
| ClignotantAllumé NETWORK | Le satellite DME contient des données destinées à un autre groupe de péripériques ou n'a pas de données. | Envoyez des données adaptées à la configuration des péripériques depuis le DME Designer. |
Messages d'avertissement
| Voyant | Erreur | Action | |
| Cligno-tement rapide | NETWORK Aster ERROR L'USE/CONDUCTOR LINKACTIVITY | PEAK PEAK PEAK PEAK SIGNAL SIGNAL SIGNAL | La batterie interne est quasiment déchargeée. Vos donnéesés risquent d'être perdus et réinitialisés sur les valeurs par défaut. Cessez d'utiliser l'unité et contactez un revendeur Yamaha en vue du remplacement de la batterie. |
| Cligno-tement lent | NETWORK Aster ERROR L'USE/CONDUCTOR LINKACTIVITY | PEAK PEAK PEAK PEAK SIGNAL SIGNAL SIGNAL | La tension de la batterie de secours est faible. |
| PEAK PEAK PEAK PEAK SIGNAL SIGNAL SIGNAL | |||
Caractéristiques techniques générales
Caractéristiques d'entrée/de sortie
ANALOG INPUT CHARACTERISTICS
| Input Terminals | GAIN | Actual Load Impedance | For Use With Nominal | Input Level | Connector | |
| Nominal | Max_before clip | |||||
| <DME8i-C>CH INPUT 1-8 | -60dB | 3kΩ | 50-600Ω Mics & 600Ω Lines | -60dBu(0.775mV) | -40dBu(7.75mV) | EUROBLOCK(5.08mm pitch) |
| <DME4io-C>CH INPUT 1-4 | +10dB | +10dBu(2.45V) | +30dBu(24.5V) | |||
Connecteur [NETWORK] (100Base-TX Ethernet, RJ-45)
| Pin | Connection |
| 1 | TxD+ |
| 2 | TxD- |
| 3 | RxD+ |
| 4 | Unused |
| 5 | Unused |
| 6 | RxD- |
| 7 | Unused |
| 8 | Unused |
Connexion des câbles droits et croisés
- Les spécifications et les descriptions de ce mode d'emploi sont uniquement fournies à titre d'information. Yamaha Corp. se réserve le droit de changer ou de modifier les produits et leurs caractéristiques techniques à tout moment et sans aucun préavis. Les caractéristiques techniques, les équipements et les options pouvant différer d'un pays à l'autre, adressez-vous au distributeur Yamaha le plus proche.
Modèles Européens :
Informations pour l'acquéreur/utilisateur spécifiées dans EN55103-1 et EN55103-2.
Courant de démarrage : 35 A
Conformité à l'environnement : E1, E2, E3 et E4.
[AC IN], connecteur 20
Adresse MAC 21
Caractéristiques d'entrée/de sortie 46
Caractéristiques électriques 43
Caractéristiques techniques générales 43
CobraNet 15
CobraNet [PRIMARY]/[SECONDARY], connecteurs 21
Commutateur DIP 20
Composants 10
Conducteurs 17
Configuration 10
Configuration de l'adresse IP 23
Configuration des périphériques maîtres et esclaves 23
Connexion audio analogique 29
Connexion audio numérique 28
Connexion CobraNet 32
Connexion des câbles droits et croisés 47
Connexion des prises Euroblock 29
Connexion distante 30
Connexion Ethernet 24
Connexion GPI 34
Connexion USB 22
Exemples de systèmes 13
Faisceau 15
Faisceaux à monodiffusion 16
Faisceaux à multidiffusion 16
Faisceaux à multi-monodiffusion 16
Format des données MIDI 38
[GPI], connecteur 21
Groupe de périphériques 10
ICP1 36
[IN USE/CONDUCTOR], voyant 19
Initialisation 35
Initialise DME 35
[INPUT], connecteurs 21
[INPUT] et [OUTPUT], connecteurs 29
[LINK/ACTIVITY], voyant 19
Maître du groupe 10
[MASTER], voyant 18
Messages d'avertissement 42
Messages d'erreur 42
Messages de l'écran 42
MIDI Implementation Chart 41
[NETWORK], connecteur 20, 47
[NETWORK], voyant 18
Octet 23
Options 36
[OUTPUT], connecteurs 21
Paramètres 10
Paramètres préselectionnés 10
Paramètres réseau 23
[PEAK], voyants 19
[POWER], commutateur 19
Précautions relatives à l'utilisation d'un satellite DME monté en rack 8
Primaire 19
Priorité du conducteur 17
Région 10
[REMOTE], connecteur 20
Résolution des problèmes 37
RS-232C 20
RS-422 20
Secondaire (sauvegarde) 19
Scene 11
[SIGNAL], voyants 19
Touches définies par l'utilisateur (Paramètres définis par l'utilisateur) 10
Types de signaux 12
[USB], connecteur 18
Version du microprogramme 7
Vis de mise à la terre 20
Zones 10
Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
Yamaha Musique France
BP 70-77312 Marne-la-Vallée Cedex 2, France
Tel: 01-64-61-4000
Yamaha Musica Italia S. P. A.
Combo Division
Tel: 02-935-771
Yamaha Música Ibérica, S. A.
Ctra. de la Coruña km.17,200,28230
Las Rozas (Madrid), Spain
Tel: 91-639-8888
Yamaha Scandinavia AB
J. A. Wettergrens Gata 1, Box 30053
S-400 43 Göteborg, Suède
Tel: 031 89 34 00
