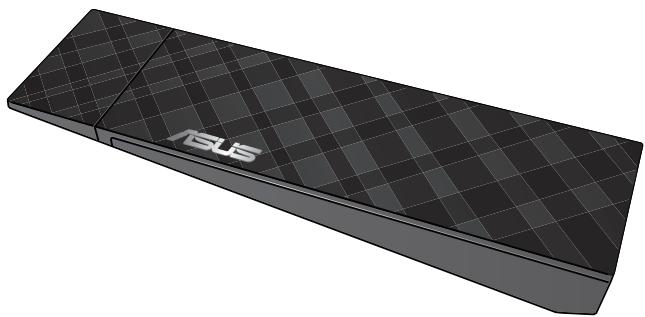

USB-N53 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Adaptateur USB Wi-Fi
Normes Wi-Fi	IEEE 802.11a/b/g/n
Fréquences	2.4 GHz et 5 GHz
Vitesse de transmission	Jusqu'à 300 Mbps
Connectivité	USB 2.0
Dimensions approximatives	7.5 x 3.5 x 1.5 cm
Poids	50 g
Compatibilités	Windows, Mac OS
Fonctions principales	Connexion sans fil, support des réseaux double bande
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, produit généralement non réparable
Sécurité	WEP, WPA, WPA2
Informations générales	Produit compact, idéal pour les ordinateurs portables et les PC de bureau

FOIRE AUX QUESTIONS - USB-N53 ASUS

Comment installer le ASUS USB-N53 sur mon ordinateur ?

Pour installer le ASUS USB-N53, insérez le dongle dans un port USB disponible de votre ordinateur. Ensuite, Windows devrait automatiquement détecter le périphérique et installer les pilotes nécessaires. Si ce n'est pas le cas, vous pouvez télécharger les pilotes depuis le site officiel d'ASUS.

Mon ASUS USB-N53 ne se connecte pas à mon réseau Wi-Fi.

Vérifiez que le réseau Wi-Fi est actif et que vous avez entré le bon mot de passe. Assurez-vous également que le dongle est correctement inséré dans le port USB et qu'il est reconnu par votre système. Vous pouvez essayer de redémarrer votre routeur et votre ordinateur.

Comment améliorer la réception du signal avec mon ASUS USB-N53 ?

Pour améliorer la réception, essayez de repositionner le dongle dans un port USB différent ou d'utiliser un câble USB pour éloigner le dongle des interférences potentielles. Assurez-vous également que votre routeur est placé dans un endroit central et dégagé.

Le ASUS USB-N53 fonctionne lentement, que puis-je faire ?

Vérifiez si d'autres appareils sont connectés à votre réseau et consomment de la bande passante. Assurez-vous également que votre dongle est à jour avec les derniers pilotes. Parfois, un redémarrage du routeur peut également résoudre des problèmes de vitesse.

Comment désinstaller le ASUS USB-N53 ?

Pour désinstaller le ASUS USB-N53, allez dans le Panneau de configuration, puis dans 'Gestionnaire de périphériques'. Trouvez le périphérique dans la section 'Cartes réseau', faites un clic droit et sélectionnez 'Désinstaller'. Assurez-vous de retirer le dongle USB après la désinstallation.

MODE D'EMPLOI USB-N53 ASUS

Adaptateur réseau sans fil bi-bande (destiné aux réseaux sans fil 802.11a/g/b/n)

Manuel de l'utilisateur

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelle langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ÊTRE LIMITÉ LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPÉCIAL, SECONDAIRE OU CONSÉCUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÊME SI ASUS A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPÉCIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES À CHANGEMENT À TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITÉ POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAÎTRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

ASUSTeK COMPUTER INC. (Asie-Pacifique)

Adresse : 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Telephone [phone]

Fax [phone]

E-mail [e-mail]

Web www.asus.com.tw

Support technique

Téléphone : [phone]

Web support.asus.com

Adresse : 800 Corporate Way, Fremont, CA 94539, USA

Telephone [phone]

Fax [phone]

Web www.asus.com

Support technique

Telephone [phone]

Fax [phone]

Web support.asus.com

ASUS France SARL

Adresse : 10, Allée de Bienvenue, 93160 Noisy-Le-Grand, France

Téléphone : [phone]

Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Web support.asus.com

1. Introduction

1.1 Contenu de la boîte 7 1.2 Configuration système requise 7 1.3 Matériel 7

3. Configurer le USB-N53 avec l'utilitaire ASUS

3.1 Se connecter manuellement à un réseau sans fil 9 3.2 Se connecter à un réseau sans fil via WPS 10 3.3 Mode Point d'accès logiciel (Soft AP) (Windows® XP/Vista/7) 12

4. Support logiciel

4.1 Centre de contrôle sans fil ASUS 14 4.2 Utilitaire de configuration de la carte réseau sans fil ASUS 14

Notices

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

1.1 Contenu de la boîte

Vérifiez que l'emballage de votre carte réseau sans fil USB-N53 contient les éléments suivants.

• Adaptateur réseau sans fil bi-bande ASUS USB-N53 x1

Guide de démarrage rapide x1

• CD de support x1

Câble d'extension x1

• Carte de garantie x1

NOTE : Si un de ces éléments venait à manquer ou était endommagé, contactez immédiatement votre revendeur.

1.2 Configuration système requise

Avant d'utiliser votre carte réseau sans fil USB-N53, vérifiez que votre système réponde aux critères suivants :

• Windows® Vista/XP/7
• Port USB de 512 Mo de mémoire ou plus.
• Lecteur optique

1.3 Matériel

Indicateurs d'état

LED	État	Description
Link	Allumé	La carte réseau sans fil est connectée à un réseau sans fil
	Éteint	La carte réseau sans fil est désactivée.
Tx/Rx	Clignotant	Transmission/Réception de données.
	Allumé	Fonction WPS activée.
	Éteint	Aucunactivité sans fil.

Bouton WPS (ne fonctionne que sous Windows®)

Appuyez sur le bouton WPS ou sélectionnez l'option "Utiliser le bouton WPS" dans l'Assistant WPS de l'interface de configuration de la carte sans fil.

2. Installer le pilote et les utilisateurs

IMPORTANT : Installez la sur votre ordinateur avant d'i taires depuis le CD de support.

Pour installer le pilote et les utilitaires de votre :

1. Placez le CD de support dans le lecteur optique. La fenêtre de l'exécution automatique apparaît si cette fonction est .

NOTE : si l'exécution automatique n'est pas , double-cliquez sur SETUP.EXE depuis le répertoire racine pour exécuter le CD de support.

1. Sélectionnez le type de configuration puis cliquez sur Next (Suivant) pour continuer.

1. Cliquez sur Install (Installer) pour lancer l'installation.

1. Cliquez sur Finish (Terminé) pour terminer l'installation.

3.1 Se connecter manuellement à un réseau sans fil

Pour connecter le USB-N53 à une station (mode Ad Hoc) :

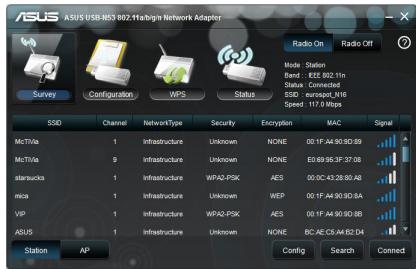

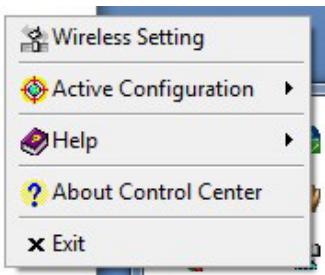

1. Faites un clic droit sur l'icône de l'utilitaire de configuration sans fil ASUS située dans la barre des tâches de Windows®, puis sélectionnez Wireless Setting (Paramètres sans fil).

1. Vous pouvez cliquer sur Survey (Analyse de site) > Search (Rechercher) pour rechercher les points d'accès sans fil disponibles. Puis sélectionnez un réseau dans la liste des réseaux disponibles. Cliquez sur Connect (Connecter).

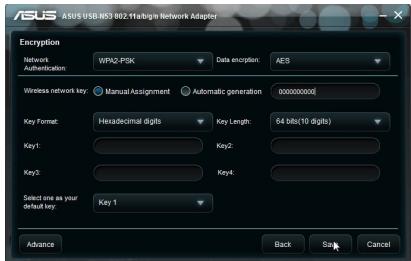

1. Si la sécurité est activée sur le point d'accès ou la station, configurez les mêmes paramètres réseau sur votre carte réseau sans fil que ceux du point d'accès ou de la station. Cliquez sur Save (Enregistrer).

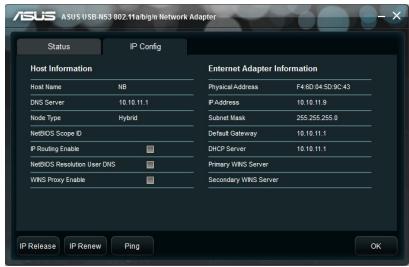

La configuration est terminée. La page Status (État) affiche les informations telles que l'état de l'association, le débit actuel et l'état de la radio.

3.2 Se connecter à un réseau sans fil via WPS

La carte réseau sans fil ASUS USB-N53 qui vous aide à configurer facilement un réseau sans fil sécurisé.

IMPORTANT : assurez-vous que le point d'accès ou la station auquel vous souhaitez vous connecter .

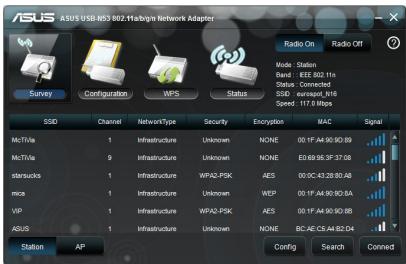

Pour connecter le USB-N53 à un point d'accès ou à une station compatible WPS en utilisant le bouton WPS :

1. Cliquez sur l'onglet WPS.
2. Sélectionnez Use the WPS button (Utiliser le bouton WPS), puis cliquez sur Next (Suivant).

1. lir une connexion sans fil. L'image ci-dessous illustre le WPS en cours de recherche des réseaux disponibles.
2. Cliquez sur Finish (Terminer). L'écran ci-dessous indique que votre carte réseau sans fil est connectée au réseau.

Pour connecter le USB-N53 à un point d'accès ou à une station compatible WPS en utilisant un mot de passe WPS :

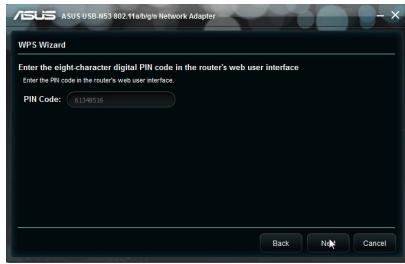

1. Sélectionnez Use PIN code (Utiliser un mot de passer).
2. Entrez le mot de pass ivant).

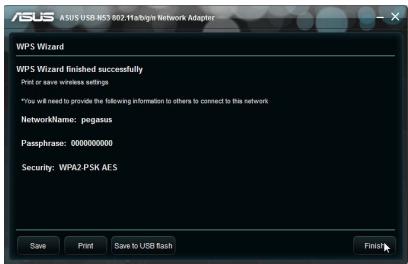

1. Cliquez sur Finish (Terminer). L'écran ci-dessous indique que vous

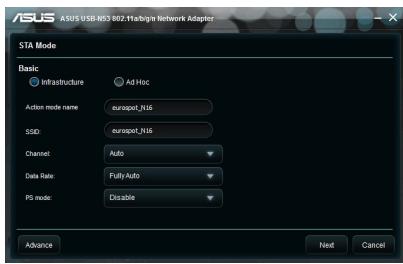

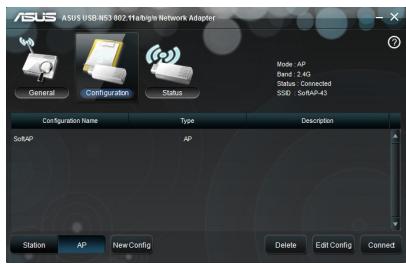

3.3 Mode point d'accès logiciel (Soft AP) (Windows® XP/Vista/7)

La carte réseau sans fil ASUS USB-N53 supporte le mode p . Dans ce mode, la carte réseau sans fil fonctionne comme un point d'accès virtuel.

IMPORTANT : Avant de configurer , connectez votre ordinateur à un réseau filaire afin d'offrir un accès réseau à vos clients sans fil.

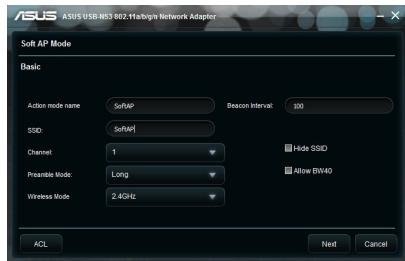

Pour activer le mode point d'accès logiciel :

1. Cliquez sur AP (point d'accès).

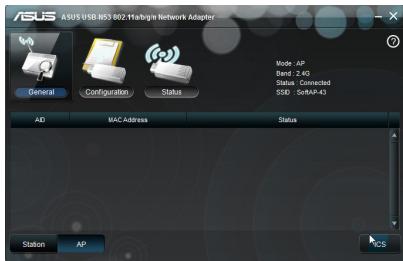

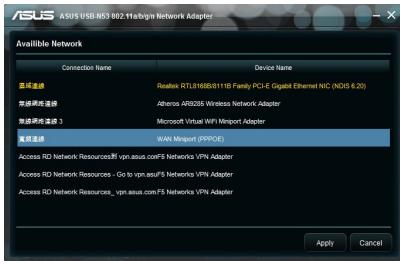

1. Cliquez sur l'onglet General (Général) puis sur le bouton ICS. L'onglet General (Général) affiche la liste des clients actuellement connectés au point d'accès logiciel.
2. Sélectionnez un réseau (station) dans la liste des réseaux disponibles puis cliquez sur Apply (Appliquer).

L'illustration de droite indique que votre carte réseau a basculé en mode point d'accès logiciel.

L'icône de l'utilitaire de configuration de ASUS situé sur la barre des tâches bascule sur l'icône de l'utilitaire pour point d'accès sans fil ASUS.

En mode point d'accès logiciel, vous pouvez limiter le nombre de clients sans fil pouvant s'associer à via la fonction de contrôle d'accès.

Cliquez sur Configuration > Edit Config (Éditer) > ACL (Liste d'accès).

Pour désactiver la fonction de contrôle d'accès, sélectionnez Disable (Désactiver) dans la liste Access Control Policy (Politique de contrôle d'accès).

Pour autoriser un client sans fil à s'associer avec la carte réseau sans fil,

1. Dans la liste Contrôle d'accès, cliquez sur Accept (Accepter).
2. Saisissez l'adresse MAC du client dans le champ Access Control List (Liste de contrôle d'accès).

1. Cliquez sur Add (Ajouter).

Seuls les clients ajoutés dans la liste des clients acceptés peuvent s'associer avec .

Pour empêcher un client sans fil de s'associer à :

1. Dans la liste Contrôle d'accès, sélectionnez Reject (Rejeter).
2. Saisissez l'adresse MAC du client dans le champ Access Control List (liste de contrôle d'accès).
3. Cliquez sur Add (Ajouter).

Les clients rejetés ne seront pas autorisés à s'associer à la carte réseau sans fil.

4.1 Centre de contrôle sans fil ASUS

Le c (ASUS WLAN Control Center) inclut l'u (ASUS WLAN Card Setting Utility) (mode Station) et l'utilitaire pour point d'accès sans fil ASUS (ASUS Wireless Access Point Utility) (mode point d'accès logiciel) qui vous permet de gérer facilement votre carte réseau sans fil.

4.2 Utilitaire de configuration de la carte réseau sans fil ASUS

L'u pour carte réseau sans fil ASUS (ASUS WLAN Card Setting Utility) met à votre disposition une interface pratique pour établir une connexion sans fil. Cette section vous décrit les boutons, champs et options de configuration de l'interface utilisateur.

Pour activer votre carte réseau sans fil, cliquez sur Démarrer > Panneau de configuration > Connexions réseau > Connexion réseau sans fil. L'icône de la barre des tâches change comme indiqué sur l'illustration ci-contre.

Icône de l'utilitaire de configuration pour adaptateur réseau sans fil ASUS

Faites un clic droit sur l'i située sur la barre des tâches pour afficher les options suivantes :

• Wireless Settings (Paramètres sans fil) - Lanc de l'adaptateur réseau sans fil ASUS.
• Activate Configuration (Activer la configuration) - Active un profil préconfiguré. Help (Aide) - Ouvre le fichier d'aide.
• About Control Center (À propos de Control Center) - Affiche la version de votre Centre de contrôle.

• Exit Control Center (Quitter Control Center) - Ferme le Centre de contrôle sans fil ASUS.

Faites un clic gauche sur l'icône de l'utilitaire de configuration pour cartes réseau sans fil ASUS situé sur la barre des tâches pour afficher les options suivantes :

• WiFi On (Activer WiFi) - Active la radio sans fil.
• WiFi Off (Désactiver WiFi) - Désactive la radio sans fil.
• Search & Connect (Rechercher et connecter) - Affiche les réseaux sans fil disponibles.

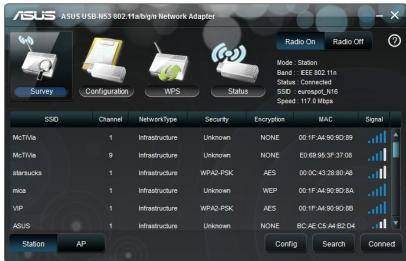

Double-cliquez sur l'icône pour lancer l'utilitaire de configuration pour cartes réseau sans fil ASUS.

Survey (Analyse) - Affiche l'état de la connexion.

SSID - Affiche le SSID (nom du réseau) du périphérique auquel la carte tente de s'associer ou de rejoindre.

MAC Address (Adresse MAC) - Affiche l'adresse matérielle de la carte WLAN. L'adresse MAC est un identifiant unique pour les périphériques réseau (se caractérisant par une suite de douze chiffres hexadécimaux, de 0 à 9, et de A à F, séparés par des deux-points, ex : 00:E0:18:F0:05:C0).

Channel (Canal) - Affiche le canal radio sur lequel la carte est actuellement réglée.

Current Data Rate (Débit actuel) - Affiche le taux de transfert de données actuel.

Network Type (Type de réseau) - Affiche le type de réseau.

Security (Sécurité) - Affiche la méthode de chiffrement du réseau sans fil.

Search (Rechercher) - Affiche la liste des réseaux sans fil disponibles.

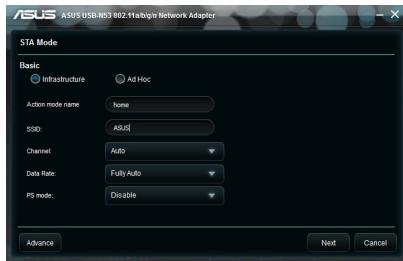

Config - Basic (Configuration - General)

Network Type (Type de réseau)

Infrastructure - Sélectionnez le mode Infrastructure pour établir une connexion à un point d'accès.

Ad Hoc - Sélectionnez le mode Ad Hoc pour communiquer avec une station. Un réseau Ad Hoc est établi

rapidement et facilement sans préparation préalable. Par exemple, vous pouvez partager un compte rendu de réunion entre les ordinateurs de votre réseau.

Action mode name & Network Name (Nom du réseau) (SSID) - Saisissez le SSID du point d'accès ou de la station auquel vous souhaitez vous connecter. Un SSID doit contenir un maximum de 32 caractères, comme un réseau sans fil.

NOTE : Si vous souhaitez que votre station se connecte au premier point d'accès qu'elle trouve, définissez le SSID comme une chaîne vide. Néanmoins, vous ne pouvez employer une chaîne vide en mode Ad Hoc.

Channel (Canal) - Le champ Canal est consacré au paramètre du canal radio. Notre carte WLAN peut automatiquement sélectionner le canal approprié pour communiquer avec un périphérique sans fil, et le paramètre est défini sur "Auto" en modes Infrastructure et Ad Hoc. En réseau "Ad Hoc", vous pouvez décider du canal que la carte WLAN doit utiliser. Avec le même paramètre de canal, toutes les cartes WLAN peuvent communiquer entre elles via le réseau "Ad Hoc".

Les canaux radio disponibles varient selon les réglementations de votre pays. Pour les États-Unis (FCC) et le Canada (IC), les canaux de 1 à 11 sont supportés. Pour l'Europe (ETSI), les canaux de 1 à 13 sont supportés. Au Japon (MKK), les canaux de 1 à 14 sont supportés.

Data Rate (Débit) - Sélectionne le débit de la carte réseau sans fil. Les options disponibles sont les suivantes :

Auto : La carte réseau sans fil s'ajuste automatiquement sur le débit le plus approprié.

Autres

Encryption (Chiffrement) - Lance la page de configuration du chiffrement.

Advanced (Avancé) - Lance la page Advanced. Dans la plupart des cas, vous n'avez pas besoin de modifier les paramètres par défaut.

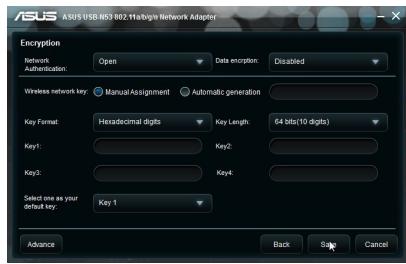

Config - Encryption

Configuration - Chiffrement

Cet écran vous permet de configurer les paramètres de chiffrement de la carte WLAN. Pour assurer la confidentialité des données au sein d'un environnement sans fil, l'IEEE 802.11 spécifie un algorithme WEP (Wired Equivalent Privacy) offrant une confidentialité des transmissions.

WEP emploie des clés pour chiffrer et déchiffrer les paquets de données. Le processus de chiffrement crypte les bits de données pour éviter la divulgation de vos informations. Le système de sécurité accrue WPA/WPA2 du 802.11 a été développé pour pallier les faiblesses du protocole WEP.

Network Authentication (Authentification) - Permet de régler le mode d'authentification de votre carte réseau sans fil. Les options disponibles sont les suivantes :

Open (Ouvert Open System, qui n'utilise aucun algorithme d'authentification. Les stations et les points d'accès en mode Open peuvent s'identifier les uns auprès des autres sans vérification des clés WEP.

Shared (Partagé Shared Key (Clé partagée).

WPA-PSK/WPA2-PSK - Utilise une clé WPA/WPA2 pré-partagée pour l'authentification en mode Infrastructure.

Data Encryption (Chiffrement des données) - En modes d'authentification Open et Shared, les options de configuration sont les suivantes :

None (Aucun) - Désactive le chiffrement de votre carte réseau sans fil.

WEP - Chiffre les données avant de les transmettre. Vous pouvez communiquer avec les périphériques sans fil utilisant les mêmes clés WEP.

En modes d'authentification WPA-PSK et WPA2-PSK, les options de configuration sont les suivantes : TKIP (Temporal Key Integrity Protocol) et AES (Advanced Encryption Standard).

TKIP - Génère dynamiquement des clés uniques pour chiffrer les paquets de données.

AES : L'AES est une technique de chiffrement par blocs symétriques de 128 bits qui opère simultanément avec les différentes couches d'un réseau.

WEP - Cette option est activée uniquement si vous sélectionnez le mode d'authentification WEP. 8 à 63 caractères doivent être saisis dans ce champ.

Wireless Network Key (WEP) - Cette option est configurable uniquement si vous avez sélectionné la méthode de chiffrement WEP. Une clé réseau sans fil WEP de 64 bits consiste en une suite de 5 caractères ASCII (10 chiffres hexadécimaux) ou de 13 caractères ASCII (26 chiffres hexadécimaux) pour les clés WEP de 128 bits.

Key Format (Format de clé) - Permet de sélectionner le format de clé.

Manual Assignment (Assignation manuelle) (WPA et WPA2) - Permet de créer une clé WEP manuellement.

Key Length (Longueur de clé) - Pour un chiffrement 64 bits, chaque clé contient 10 chiffres hexadécimaux, ou 5 caractères ASCII. Pour un chiffrement 128 bits, chaque clé contient 26 chiffres hexadécimaux ou 13 caractères ASCII.

Select one as your Default Key (Choisir une clé par défaut) - Permet de définir une des quatre clés WEP comme clé par défaut.

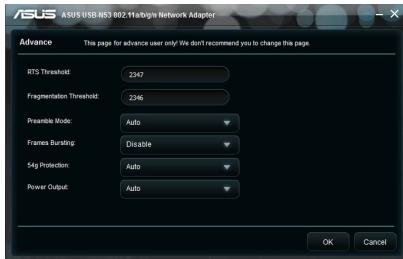

Configuration - Avancée

Cliquez sur le lien Avancé de l'écran Configuration-Général pour afficher cet onglet. Il vous permet de définir des paramètres supplémentaires de la carte sans fil. Nous vous recommandons d'utiliser les valeurs par défaut des éléments de cet écran.

RTS Threshold (Palier RTS) (0-2347)

• La fonction RTS/CTS (Request to

Send/Clear to Send) est utilisée afin de réduire les collisions entre les stations sans fil. Quand la fonction RTS/CTS est activée, le routeur s'abstient d'envoyer de nouveaux segments de données tant qu'un autre établissement de liaison RTS/CTS n'est pas terminé. Activez la fonction RTS/CTS Il est recommandé de conserver la valeur par défaut (2347).

Fragmentation Threshold (Palier de fragmentation) (256-2346) - La fragmentation sert à séparer les segments 802.11 en ensembles plus petits (fragments) qui sont envoyés individuellement à la cible. Activez la fragmentation S'il survient un nombre excessif de collisions sur le réseau sans fil, essayez d'augmenter la fluidité de transmission des segments grâce à des valeurs de fragmentation différentes. Il est recommandé de conserver la valeur par défaut (2346) dans le cadre d'un usage normal.

Preamble Mode (Mode préambule) - Sélectionne le mode préambule. La valeur par défaut est Auto.

5. Configurer l'adaptateur USB-N53 avec Windows®

Pour connecter votre USB-N53 à un réseau sans fil avec e Windows® :

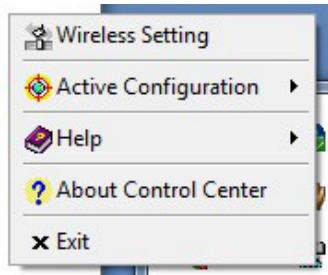

Faites un clic droit sur l'icône Control Center d'ASUS, puis sélectionnez Exit (Quitter) pour fermer l'utilitaire 'ASUS.

Cliquez sur l'icône de réseau sans fil Windows.

6. Dépannage

Ce guide de dépannage apporte des réponses aux problèmes rencontrés le plus fréquemment lors de l'installation ou de l'utilisation de produits réseau sans fil. Si vous rencontrez des difficultés qui ne sont pas traitées dans cette section, veuillez contacter le Support technique pour Réseau sans fil.

Comment vérifier si la carte réseau sans fil est correctement installée ?

1. Allez dans le menu Démarrer, faites un clic droit sur le Poste de travail et sélectionnez Propriétés.
2. Sélectionnez l'onglet Matériel, puis cliquez sur Gestionnaire de périphériques.
3. Double-cliquez sur Network adapters.
4. Double-cliquez sur ASUS Wireless LAN Card. La fenêtre des propriétés ASUS Wireless LAN Card apparaît.
5. Vérifiez le contenu de la case État du périphérique pour vérifier si la carte réseau sans fil fonctionne correctement.

Impossible de se connecter à un quelconque point d'accès

• Vérifiez que l'option "Network type" (type de réseau) est définie sur "Infrastructure".
• Vérifiez que l'élément Encryption (Chiffrement) est défini sur le même type que celui de vos points d'accès.

Impossible de se connecter à une station (Carte réseau sans fil)

• Vérifiez que l'option "Network type" (type de réseau) est définie sur "Ad Hoc".
• Vérifiez que l'identifiant "SSID" de votre carte réseau sans fil est le même que
• Vérifiez que l'élément Channel (Canal) de votre carte soit identique à
• Vérifiez que les paramètres Encryption (Chiffrement) soient identiques à ceux

Mauvaise qualité du lien ou puissance du signal faible

• Gard à distance des fours à micro-ondes et des objets métalliques larges afin d'éviter les interférences radio. Ajustez l'antenne de la carte.
• Rapproch du point d'accès, de la station ou de auquel vous souhaitez vous connecter.

Le protocole TCP/IP ne s'associe pas avec la carte réseau sans fil.

Cela se produit lorsque votre PC a déjà six liaisons TCP/IP sous Windows® 98 ou dix sous Windows® Me. Ces limites sont imposées par les systèmes d'exploitation de Microsoft®.

Solution : Si votre ordinateur possède déjà le nombre maximum de liaisons TCP/IP, retirez un des adaptateurs réseau avant d'installer le pilote de la carte réseau sans fil.

Access point - AP (Point d'accès)

Il s'agit d'un périphérique réseau connectant des réseaux filaire et sans fil. Un point d'accès, combiné à un système distribué, supporte la création de multiples cellules radio qui permettent l'itinérance.

Ad Hoc

Réseau sans fil uniquement composé de stations sans fil et ne nécessitant pas de point d'accès.

Basic Rate Set

Cette option permet de désigner le taux de transmission des données.

Ensemble de stations contrôlées par une fonction de coordination unique.

Type de transmission de données pour lequel un support unique (tel qu'un câble) transporte plusieurs canaux de données simultanément.

Channel (Canal)

Voie de circulation par laquelle transite l'information entre deux pièces d'équipement.

Client

PC de bureau ou PC portable connecté à un réseau.

COFDM (pour 802.11a ou 802.11g)

L'OFDM est un procédé de modulation numérique des signaux qui est utilisé, entre autres, pour les systèmes de transmissions mobiles à haut débit de données. L'OFDM est particulièrement bien adapté aux canaux de transmission radio avec transmissions d'ondes multiples (échos) dues aux réflexions des ondes sur des obstacles. En effet, lorsqu'elles se combinent, les transmissions multiples modifient voire détruisent le signal émis et font que le même signal est reçu plusieurs fois avec des temps décalés. Le principe de l'OFDM consiste à diviser sur un grand nombre de porteuses le signal numérique que l'on veut transmettre. C'est comme si l'on combinait le signal à transmettre sur un grand nombre de systèmes de transmission (exemple : des émetteurs) indépendants et à des fréquences différentes.

Default key (Clé par défaut)

Cette option permet de sélectionner la clé du réseau sans fil par défaut. Ceci permet d'utiliser des clés WEP sans avoir à s'en souvenir ou à les noter sur un bout de papier. Les clés WEP générées à l'aide d'une phrase de passe sont compatibles avec d'autres produits WLAN. L'utilisation d'une phrase de passe n'est cependant pas aussi sûre qu'une assignation de clé du réseau sans fil manuelle.

Device name (Nom de périphérique)

Aussi connu comme identifiant de client DHCP ou nom de réseau ; il est parfois fourni par le FAI lors de l'utilisation d'un serveur DHCP pour l'assignation d'adresses.

Ce protocole permet à un ordinateur (ou à plusieurs ordinateurs sur un réseau) d'être automatiquement assigné à une adresse IP via un serveur DHCP.

DNS Server Address (Adresse de serveur DNS)

Le Domain Name System (ou DNS, système de noms de domaine) est un système permettant d'établir une correspondance entre une adresse IP et un nom de domaine et, plus généralement, de trouver une information à partir d'un nom de domaine.

Un modem DSL utilise la ligne téléphonique pour transmettre des données à haut débit.

DSSS (Direct-Sequence Spread Spectrum) (pour 802.11b)

Le DSSS (acronyme de Direct est une technique d'étalement de spectre utilisée dans les réseaux sans fil, et plus précisément le Wi-Fi.

Le but du DSSS est de rendre les signaux à faible fréquence plus résistants aux erreurs apparues lors de la transmission. Pour cela, ils sont combinés avec un signal pseudo-aléatoire de fréquence beaucoup plus élevée. En conséquence, le signal occupe par la suite une bande de fréquence plus large.

Chiffrement

Opération par laquelle est substitué, à un texte en clair, un texte inintelligible et inexploitable pour quiconque ne possède pas la clé permettant de le ramener à sa forme initiale.

Ensemble des sous-réseaux interconnectés.

ESSID (Extended Service Set Identifier)

L'ESSID, c'est-à-dire « », est une chaîne de caractères (trente-deux maximum) permettant d'identifier un réseau RLAN 802.11. En configurant votre poste client avec l'ESSID correct, vous avez la certitude de vous connecter au bon réseau (voir SSID). Le champ correspondant à l'identifiant ESSID porte différents noms selon l'interface de configuration : Nom de réseau, SSID ou ESSID.

Ethernet

Ethernet est l'une des technologies réseaux les plus répandues. Elle fait appel au protocole CSMA/CD (Carrier Sense Multiple Access with Collision Detection) entre les clients, et peut être utilisée avec différentes topologies. Pour émettre, un ordinateur vérifie si le réseau est libre, puis se met à émettre. Les vitesses de transfert sur un réseau Ethernet sont de 10 Mb/s, 100 Mb/s ou 1 Gb/s.

Firewall (Pare-feu)

Il restreint les communications entre le réseau interne d'une entreprise et Internet. Il est alors possible de bloquer certains ports en entrée ou en sortie, et donc de bloquer les applications correspondantes.

Gateway (Passerelle)

Équipement permettant à deux réseaux différents de communiquer. Certaines passerelles sont bidirectionnelles, d'autres unidirectionnelles. On retrouve cette notion de passerelle, entre autres, pour des routeurs, des serveurs, ou encore des machines clientes.

Une machine cliente pourrait par exemple envoyer des paquets réseau à un serveur agissant en tant que passerelle pour que celui-ci transmette les paquets à un autre réseau.

ICS

ICS est utilisé pour partager la connexion Internet d'un ordinateur avec les autres ordinateurs d'un réseau. Lorsque cet ordinateur est connecté à Internet, toutes les communications réseau dans les deux sens passeront par cet ordinateur, qui est appelé ordinateur hôte. Les autres ordinateurs peuvent envoyer et recevoir des mails comme s'ils étaient directement connectés à Internet.

L'IEEE est une organisation américaine de normalisation. Elle intervient notamment dans les domaines électriques, électroniques et informatiques.

IEEE 802.11.

L'IEEE 802.11 est une norme de transmission de données par ondes radio. Elle a été déclinée en plusieurs versions qui diffèrent par la fréquence utilisée, la portée ainsi que la bande passante. Les plus répandues sont les versions 802.11b, 802.11g et 802.11a.

IEEE 802.11a (52 Mb/seconde)

L'IEEE 802.11a est une technologie du type 802.11x. C'est une évolution du 802.11 qui propose une bande passante de 54 Mbit/s à une fréquence de 5 GHz.

Du fait de la fréquence employée, le 802.11a est incompatible avec le standard 802.11b et son évolution, le 802.11g.

IEEE 802.11b

C'est la première technologie du type 802.11x qui a connu un réel succès commercial. Elle a vu le jour en 1999, et elle permet d'atteindre une bande passante de 11 Mbit/s en utilisant une fréquence de 2.4 GHz. Cette norme a connu des évolutions comme l'IEEE 802.11g.

IEEE 802.11g

L'IEEE 802.11g est une technologie du type 802.11x. C'est une évolution du standard IEEE 802.11b ratifiée en juin 2003. Elle propose une bande passante de 54 Mbit/s en utilisant une fréquence de 2,4 GHz.

L'IEEE 802.11g est rétrocompatible avec le standard 802.11b mais incompatible avec le standard 802.11a car il fonctionne avec une autre bande de fréquence.

IEEE 802.11n

802.11n a été créé à partir du standard 802.11 en ajoutant la technologie MIMO (multiple-input multiple-output). MIMO utilise un émetteur et un récepteur à antennes multiples permettant des transferts de données plus performants via un multiplexage spatial et améliore la portée en exploitant la diversité spatiale. Le taux de transfert est prévu pour atteindre les 300 Mbps théoriques et devrait être 30 fois plus rapide que 802.11b et jusqu'à 6 fois plus rapide que 802.11g.

Infrastructure

Ce mode désigne un réseau composé d'une infrastructure permettant l'échange d'informations entre les différentes stations du réseau. Cette infrastructure est basée sur un matériel spécifique qui fournit un ensemble de services. Ce matériel est appelé un point d'accès.

IP (Internet Protocol)

IP (pour Internet Protocol) est un protocole routé, c'est-à-dire un protocole de la couche réseau (ou couche 3) du modèle OSI, permettant l'acheminement des paquets d'une source vers une destination en utilisant un mode d'adressage donné.

C'est l'un des protocoles de base du réseau Internet (Internet est basé sur la pile de protocoles TCP/IP). Il a connu plusieurs évolutions au cours du temps. La version la plus répandue, nommée IPv4, code les adresses de couche réseau sur 32 bits (cela représente environ 4 milliards d'adresses utilisables). Une évolution de ce protocole, IPv6, code les adresses réseau sur 128 bits. Le protocole IPv6 remplacera à terme l'actuel protocole IPv4.

ISM Bands (Bandes industrielles, scientifiques et médicales)

Bandes de fréquence radio que la FCC (Federal Communications Commission) a autorisées pour les réseaux LAN sans fil. Les bandes ISM sont localisées sur les fréquences 902 MHz, 2,400 GHz et 5,7 GHz.

ISP - Internet Service Provider (Fournisseur d'accès à Internet)

Entreprise reliée en permanence au réseau Internet, qui met à la disposition de particuliers ou d'entreprises des connexions leur permettant d'accéder aux différents services disponibles sur Internet.

Réseau d'ordinateurs situé dans une zone géographique limitée, qui permet à ses utilisateurs de communiquer, d'échanger des données, de partager des ressources matérielles et logicielles ou même de jouer à des jeux en réseau.

Une adresse MAC est l'adresse matérielle d'un périphérique connecté à un réseau.

Le NAT masque un groupe d'adresses IP d'un réseau local, permettant à ce réseau local d'ordinateurs de partager un seul compte FAI. Ce procédé permet à tous les ordinateurs de votre réseau d'utiliser une seule adresse IP. Ceci permettra l'accès à internet de n'importe quel ordinateur de votre réseau sans avoir à acquérir d'autres adresses IP auprès de votre FAI.

Une carte réseau insérée dans un ordinateur permet à celui-ci de se connecter à un réseau. Elle est responsable de la conversion des données stockées dans l'ordinateur vers le format de transmission ou de réception.

Packet (Paquet)

Il s'agit d'une unité de message basique destinée à la communication au sein d'un réseau. Un paquet contient généralement les informations de routage, des données, et parfois des informations relatives à des erreurs détectées.

Le terme de phrase secrète ou phrase de passe est couramment employé pour désigner un mot de passe d'un nombre de caractères important. En effet, les mots de passe couramment utilisés sont souvent sans espaces et d'une longueur maximale de 8 à 10 caractères. Mais dans certains domaines, en particulier la cryptographie, le niveau de sécurité requis exige des mots de passe beaucoup plus longs.

La Personal Computer Memory Card International Association (PCMCIA) développe des standards de cartes pour PC, anciennement connues sous le nom de cartes PCMCIA. Ces cartes sont disponibles en trois versions et font à peu près la taille d'une carte de crédit. Toutefois, il existe une différence au niveau de l'épaisseur : 3,3 mm (Type I), 5,0 mm (Type II) et 10,5 mm (Type III). Ces cartes peuvent être utilisées pour de nombreuses fonctions, incluant le stockage de mémoire et les modems.

PPP (Point-to-Point Protocol)

Protocole TCP/IP utilisé pour connecter un ordinateur individuel à Internet grâce à une ligne téléphonique série et un modem à haute vitesse permettant un débit de communication rapide.

PPPoE (Point-to-Point Protocol over Ethernet)

Spécification qui associe les protocôles PPP et Ethernet pour permettre à des utilisateurs branchés sur un réseau Ethernet de se connecter à Internet au moyen d'une voie de transmission à large bande.

Preamble (Préambule)

Configuration particulière de bits envoyée par une station avant l'émission d'une trame afin d'établir la synchronisation avec les autres stations. Radio : unités de mesure des fréquences radio : GHz, MHz, Hz.

SSID (Service Set Identifier)

C'est l'identifiant d'un réseau sans fil. Il permet d'accéder, via un point d'accès sans fil (ou borne R.L.A.N.), à un réseau local radioélectrique (R.L.A.N.) au standard 802.11 de l'I.E.E.E. Pour plus de sécurité, l'administrateur peut désactiver la fonction de diffusion de certains points d'accès R.L.A.N. afin d'empêcher la transmission via le S.S.I.D.

Station

Tout appareil compatible avec les normes d'accès sans fil IEEE 802.11.

Subnet mask (masque de sous-réseau)

Le masque de sous-réseau est un ensemble de quatre chiffres configurés comme une adresse IP. Il est utilisé uniquement pour créer des segments d'adresse IP qui sont utilisés seulement à l'intérieur d'un réseau précis.

Protocole de la suite TCP/IP qui permet à des applications tournant sur des ordinateurs situés sur des réseaux hétérogènes de communiquer entre elles et de s'expédier des paquets de données, tout en assurant un contrôle des erreurs.

WAN (Wide Area Network)

Grand réseau déployé géographiquement sur une longue distance, qui peut relier entre eux des réseaux locaux et qui peut avoir recours à des réseaux publics pour la transmission des données.

Consortium fondé en 1999 en Californie entre plusieurs fabricants de matériel de réseau sans fil. Il s'est élargi et est devenu la Wi-Fi Alliance. Ce terme désigne également un comité et des normes utilisées pour certifier l'interopérabilité des produits Wi-Fi.

Cryptage des données et authentification des utilisateurs. Le standard mis en place par les fabricants fait appel à un nouvel algorithme de cryptage des données s'appuyant notamment sur une gestion dynamique des clés, qui faisait défaut au WEP. Wi-Fi Protected Access met également en œuvre un système d'identification des utilisateurs qui repose sur un serveur central d'authentification.

Un mode spécial de WPA permet aux particuliers de profiter de cette sécurité sans disposer de serveur d'authentification.

WPA préfigure le protocole de sécurité 802.11i, actuellement en cours de développement et dont la publication est prévue avant la fin de l'année. Ce futur standard impliquera des modifications matérielles.

Configuration requise

(1) Un point d'accès ou un routeur sans fil compatible WPA, (2) un système d'exploitation à jour et supportant le standard WPA. Sous XP, une version mise à jour de Windows Zero Config est requise. Les utilisateurs peuvent télécharger le patch WPA Windows XP à l'adresse ci-dessous :

http://microsoft.com/downloads/details.aspx?FamilyId=009D8425-CE2B-47A4-ABEC-274845DC9E91&displaylang=en

Veuillez noter que ce correctif nécessite l'installation de Windows XP Service Pack 1, disponible à l'adresse suivante : http://www.microsoft.com/WindowsXP/pro/downloads/servicepacks/sp1/default.asp

Pour les versions antérieures de Windows, un système d'authentification WPA doit être implémenté, tel que le client Odyssey de Funk Software.

Réseau local sans fil WLAN (Wireless Local Area Network)

C'est un groupe d'ordinateurs ou d'autres appareils connectés ensemble sans fil. La référence au niveau des réseaux sans fil est LAN ou WLAN.
