USB-N13 B1 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB Wi-Fi N
Norme Wi-Fi	802.11n/g/b
Fréquence	2.4 GHz
Débit maximal	300 Mbps
Connectivité	USB 2.0
Dimensions approximatives	85 x 27 x 12 mm
Poids	30 g
Compatibilités	Windows, Mac OS, Linux
Fonctions principales	Connexion sans fil, sécurité WPA/WPA2
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, produit non démontable
Garantie	1 an

FOIRE AUX QUESTIONS - USB-N13 B1 ASUS

Comment installer l'ASUS USB-N13 B1 sur mon ordinateur ?

Pour installer l'ASUS USB-N13 B1, insérez le dongle dans un port USB disponible de votre ordinateur. Le système d'exploitation devrait détecter automatiquement le périphérique. Si ce n'est pas le cas, téléchargez et installez le pilote depuis le site officiel d'ASUS.

Le dongle ne se connecte pas à mon réseau Wi-Fi.

Assurez-vous que vous avez entré le bon mot de passe Wi-Fi. Vérifiez également que le réseau Wi-Fi est actif et que votre routeur fonctionne correctement. Vous pouvez essayer de redémarrer votre routeur et votre ordinateur pour résoudre le problème.

Comment mettre à jour le pilote de l'ASUS USB-N13 B1 ?

Visitez le site officiel d'ASUS, recherchez le modèle USB-N13 B1 et téléchargez la dernière version du pilote. Installez le pilote en suivant les instructions à l'écran.

Mon ASUS USB-N13 B1 ne détecte pas les réseaux disponibles.

Vérifiez si le mode avion est désactivé sur votre ordinateur. Assurez-vous également que le périphérique est correctement inséré dans le port USB. Si le problème persiste, essayez de le brancher sur un autre port USB.

Que faire si la connexion Wi-Fi est lente ?

Essayez de rapprocher l'ASUS USB-N13 B1 de votre routeur pour améliorer la réception du signal. Évitez les obstacles comme les murs épais. Vous pouvez également vérifier la bande passante de votre réseau et fermer les applications utilisant beaucoup de données.

Est-ce que l'ASUS USB-N13 B1 est compatible avec Windows 11 ?

Oui, l'ASUS USB-N13 B1 est compatible avec Windows 11. Assurez-vous d'installer les derniers pilotes disponibles sur le site d'ASUS pour garantir une compatibilité optimale.

Comment réinitialiser l'ASUS USB-N13 B1 ?

L'ASUS USB-N13 B1 ne dispose pas d'un bouton de réinitialisation. Pour résoudre les problèmes de connexion, débranchez le dongle et redémarrez votre ordinateur, puis rebranchez le dongle.

MODE D'EMPLOI USB-N13 B1 ASUS

Clé réseau sans fil 802.11n (Destinée aux réseaux sans fil 802.11b/g/n)

Manuel de l'utilisateur

Copyright © 2011 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcript, stocké dans un système de restitution, ou traduit dans quelles langue que ce soit sousquelque forme ouquelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvégarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou alteré, à moins que cette réparation, modification ou altration ne soit autorisée par écrit par ASUS; ou (2) si le nombre de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon.

Contacts ASUS

ASUSTeK COMPUTER INC. (Asie-Pacifique)

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Telephone [phone]

Fax [phone]

E-mail [e-mail]

Web www.asus.com.tw

Support technique

Telephone [phone]

Web support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Telephone [phone]

Fax [phone]

Web www.asus.com

Support technique

Telephone [phone]

Fax [phone]

Web support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy Le Grand, France

Telephone [phone]

Web www.france.asus.com

Support technique

Telephone [phone]

Fax [phone]

Web support.asus.com

Table des matieres

Contacts ASUS 3

Notices. 2

1. Introduction 6

1.1 Contenu de la boite 6
1.2 Configuration Systeme requise 6
1.3 Matériel 6

2.Installer le pilote et les utilisaires 7

3. Configurer le USB-N13 avec l'utilitaire ASUS 8

3.1 Se connecter manuellement a un réseau sans fil 8
3.2 Se connecter à un réseau sans fil via WPS. 9
3.3 Mode Point d'accès logiciel (Soft AP) (Windows® XP/Vista/7)…… 11

4. Support logiciel 13

4.1 Centre de contrôle sans fil ASUS 13
4.2 Utilitaire de configuration de la clé reseau sans fil ASUS 13

5. Configurer la carte USB-N13 avec Windows 18

6. Dépannage 19

7. Glossaire 21

Notices

Cet apparéil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

1.1 Contenu de la boîte

Vérifiez que l'emballage de votre clé réseau sans fil USB-N13 contient bien les éléments suivants.

• Clé réseau sans fil ASUS USB-N13 x1
• Carte de garantie x1
  Guide de démarrage rapide x1
• CD de support x1
• Câble USB ou station d'accueil x1 (en fonction du pays de commercialisation)

NOTE : Si un de ces éléments venait à manquer ou est endommagé, contactez immidiatement votre revendeur.

1.2 Configuration Système requise

Avant d'utiliser votre clé réseau sans fil USB-N13, vérifie que votre système réponde aux critères suivants :

• Windows® Vista/XP/7
• Port USB 2.0 d'ordinateur
  200Mo de mémoire ou plus
• Lecteur de CD-ROM

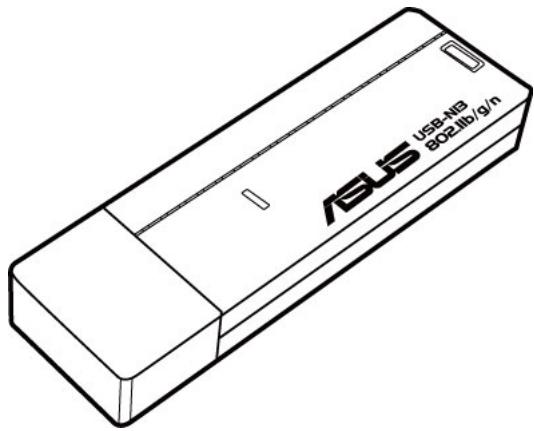

1.3 Matériel

Indicateurs d'etat

LED	État	Description
Link	Éteint	Connexion WPS établie lorsque levoyant reste allumépendant 5 secondes
	Éteint	La clé réseau sans fil est désactivée.
	Clignotant	Transmission/Réception de données.Un clignotement rapide du voyant lumineux pendant 3secondes indique que la fonction WPS est activée. Laconnexion est généralement établie dans un-delai de 2minutes.

Bouton WPS (ne fonctionne que sous Windows®)

Appuyez sur le bouton WPS pendant environ 3 secondes, ou selectionnez l'option "Utiliser le bouton WPS" dans l'Assistant WPS de l'interface de configuration de la carte sans fil suivi de la pression du bouton WPS avant d'installer la carte sur le slot PCI-E de votre ordinateur.

2. Installer le pilote et les utilisaires

IMPORTANT : Installez la clé réseau sans fil ASUS USB-N13 sur votre ordinaireur avant d'instructor le pilote et les utilisaires depuis le CD de support.

Pour installer le pilote et les utilisaires de votre clé réseau sans fil ASUS USB-N13 :

1. Placez le CD de support dans le lecteur optique. La fenetre de l'exécution automatique apparait si cette fonction est activée sur votre ordinateur.

NOTE : si l'exécution automatique n'est pas activée sur votre ordinateur, double-cliquez sur SETUP.EXE depuis le réseau racine pour exécuter le CD de support.

1. Depuis l'écran de l'exécution automatique, sélectionnez la langue puis cliquez sur Install Utilities/Driver (Installer le pilote et les utilisaires).

1. L'écran de l'assistant d'installation apparaît. Cliquez sur Next pour continuer.

1. Sélectionnéz Use ASUS WLAN utilities (Utiliser les utilisaires sans fil ASUS)

1. Sélectionnez l'emplacement d'installation.

1. Cliquez sur Install (Installer) pour 7. lancer l'installation.

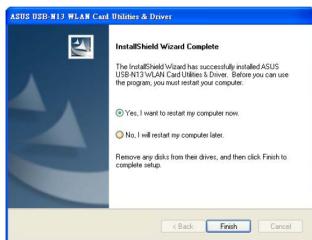

Cliquez sur Finish (Terminé) pour compléter le processus d'installation.

3. Configurer le USB-N13 avec l'utilitaire ASUS

3.1 Se connecter manuellement à un réseau sans fil

Pour connecter le USB-N13 à une station (mode Ad Hoc) :

1. Faites un clic droit sur l'icone de l'utilitaire de configuration sans fil ASUS situé dans la barre des tâches de Windows®, puis Sélectionnez Wireless Setting (Paramètres sans fil).

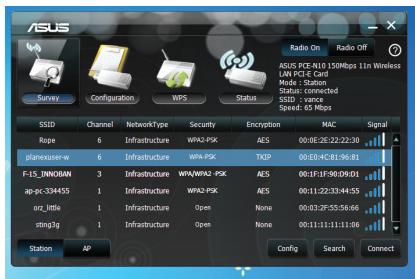

2. Vous pouvez cliquer sur Survey (Analyse de site) > Search (Rechercheur) pour rechercher les points d'acces sans fil disponibles. Puis selectionnez un réseau dans la liste des réseaux disponibles. Cliquez sur Connect (Connector).

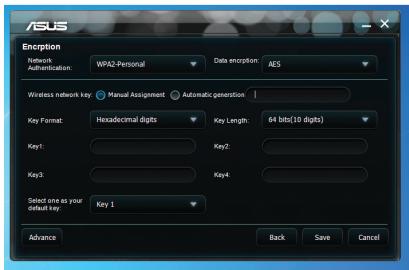

1. Si la sécurité est activée sur le point d'accès ou la station, configurez les même paramètres réseau sur votre clé réseau sans fil que ceux du point d'accès et de la station. Cliquez sur Save (Enregister).

La configuration est terminée.

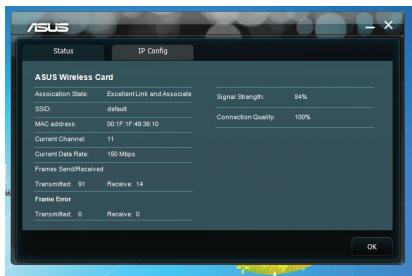

La page Status (Etat) affiche les informations telles que l'etat de l'association, le début actuel et l'etat de la radio.

3.2 Se connecter à un réseau sans fil via WPS

La clé réseau sans fil ASUS USB-N13 supporte la fonction WPS qui vous aide à configurer facilement un réseau sans fil sécurisé.

IMPORTANT : assurez-vous que le point d'accès ou la station auquel vous souhaitez vous connecter supporte la fonction WPS.

Pour connecter le USB-N13 à un point d'accès ou station compatible WPS en utilisant le bouton WPS :

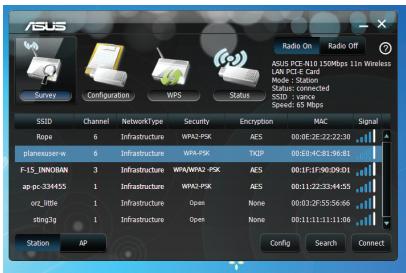

1. Cliquez sur WPS.

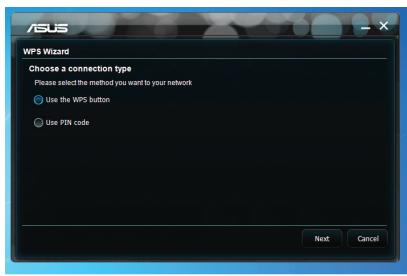

2. Sélectionnez Use the WPS button (Utiliser le bouton WPS), puis cliquez sur Next (Suivant).

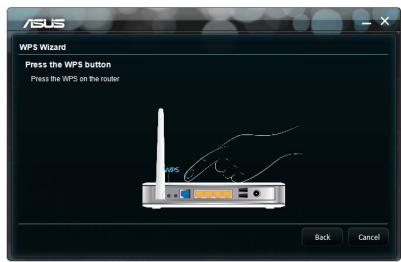

1. Appuyez sur le bouton WPS du point d'accès ou de la station pour étabir une connexion sans fil. Patientez le temps que votre clé réseau termine la recherche des réseaux disponibles.

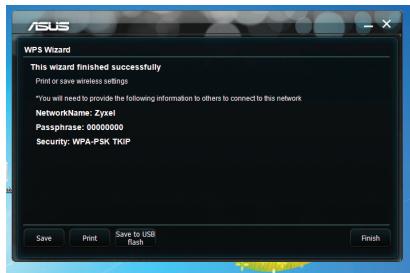

2. Cliquez sur Finish (Terminer).

Pour connecter le USB-N13 à un point d'accès ou station compatible WPS en utilisant un mot de passée WPS :

1. Sélectionnez Use PIN code (Utiliser un mot de passer).

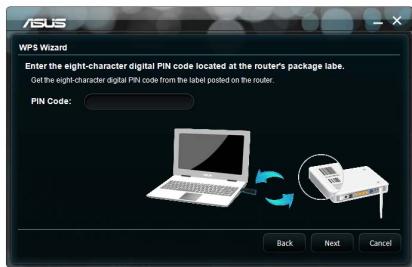

2. Entrez le mot de passer compose de 8 chiffres pouvant etre obtenu a partir de l'interface du point d'accès, puis cliquez sur Next (Suvivant).

1. Cliquez sur Finish (Terminer).

3.3 Mode Point d'accès logiciel (Soft AP) (Windows® XP/Vista/7)

La clé réseau sans fil ASUS USB-N13 supporte le mode point d'accès logiciel (Soft AP). Dans ce mode, la clé réseau sans fil fonctionne comme un point d'accès virtuel.

IMPORTANT : Avant de configurer le mode point d'accès logiciel, connectez votre ordinateur à un réseau filaire afin d'offrir un accès réseau à vos clients sans fil.

Pour activer le mode point d'accès
logiciel :

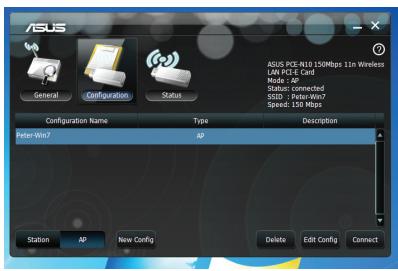

1. Cliquez sur AP (ppoint d'accès).

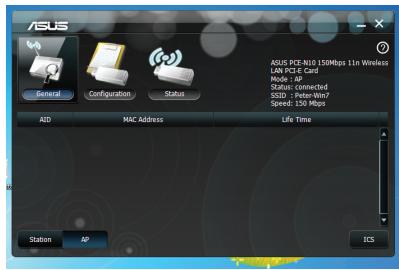

1. Cliquez sur General (Général) puis sur le bouton ICS. L'onglet General (Général) affiche la liste des clients actuelsment connectés au point d'accès logiciel.

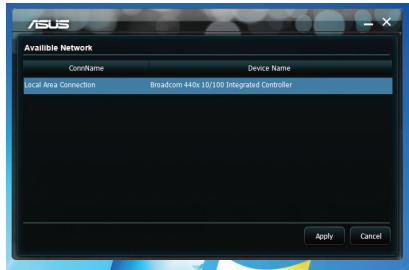

2. Sélectionnez un réseau (station) dans la liste des réseaux disponibles puis cliquez sur Apply (Appliquer).

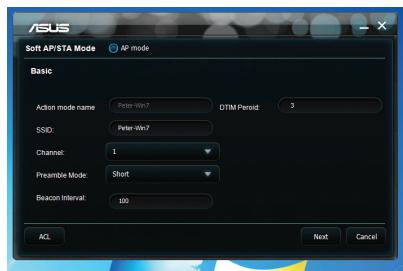

1. Patientez le temps que votre carte sans fil bascule en mode point d'accès logiciel.

Note:L'icone de I'utilitaire de configuration de la clé réseau sans fil ASUS située sur la barre des tâches bascule sur l'icone de l'utilitaire pour point d'accès sans fil ASUS

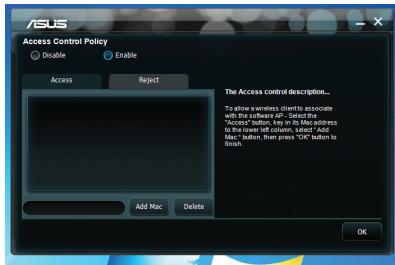

En mode point d'accès logiciel, vous pouvez limiter le nombre de clients sans fil pouvant s'associer à la clé réseau sans fil via la fonction de contrôle d'accès. Cliquez sur Configuration > Edit Config (Éditer) > ACL (Liste d'accès).

Pour désactiver la fonction de contrôle d'accès, Sélectionnez Disable (Désactiver) dans la liste Access Control Policy (Contrôle d'accès).

Pour autoriser un client sans fil à s'associer avec la clé réseau sans fil.

1. Dans la liste Contrôle d'accès, cliquez sur Accept (Accepter).
2. Saisissez l'adresse MAC du client dans le champ Access Control List (Liste de contrôle d'accès).

1. Cliquez sur Add (Ajouter).

Note : Seuls les clients ajoutés dans la liste des clients acceptés peuvent s'associer avec la clé réseau sans fil.

Pour empêcher un client sans fil de s'associer à la clé réseau sans fil :

1. Dans la liste Access Control Policy (Contrôle d'accès), Sélectionnez Reject (Rejeter).
2. Saisissez l'adresse MAC du client dans le champ Access Control Policy (Contrôle d'accès).
3. Cliquez sur Add MAC (Ajouter l'adresse MAC).

Note : Les clients rejetés ne seront pas autorisés à s'associer à la clé réseau sans fil.

4. Support logiciel

4.1 Centre de contrôle sans fil ASUS

Le centre de contrôle sans fil ASUS (ASUS WLAN Control Center) inclut l'utilitaire de configuration de la clé réseau sans fil ASUS (ASUS WLAN Card Setting Utility) (mode Station) et l'utilitaire pour point d'accès sans fil ASUS (ASUS Wireless Access Point Utility) (mode point d'accès logiciel) qui vous permet de:gérer facilement votre clé réseau sans fil.

4.2 Utilitaire de configuration de la clé réseau sans fil ASUS

L'utilitaire de configuration pour clé réseau sans fil ASUS (ASUS WLAN Card Setting Utility) met à votre disposition une interface pratique pour étabir une connexion sans fil.

Pour activer votre clé réseau sans fil, cliquez sur Demarrer > Tous les programmes > ASUS Utility. L'icône de la barre des tâches change comme indiqué sur l'illustration ci-contre.

Icône de l'utilitaire de configuration pour clé réseau sans fil ASUS

Faites un clic droit sur l'icone de l'utilitaire de configuration pour cartes reseau sans fil ASUS situé sur la barre des tâches pour afficher les options suivantes :

• Wireless Settings (Paramétres sans fil) - Lance l'utilitaire de configuration de la clé réseau sans fil ASUS.
• Activate Configuration (Activer la configuration) - Active un profil préconfigured.
  WPS - Lance I'assistantant WPS.
• About Control Center (À propos de Control Center) - Affiche la version de votre Centre de contrôle.

• Exit Control Center (Quitter Control Center) - Ferme le Centre de contrôle sans fil ASUS the ASUS.

Faites un clic gauche sur l'icone de l'utilitaire de configuration pour cartes réseau sans fil ASUS situé sur la barre des tâches pour afficher les options suivantes :

• Wireless Radio On (Activer WiFi) - Active la radio sans fil.
• Wireless Radio Off (Désactiver WiFi) - Désactive la radio sans fil.
• Search & Connect (Rechercher et connecter) - Affiche les réseaux sans fil disponibles.

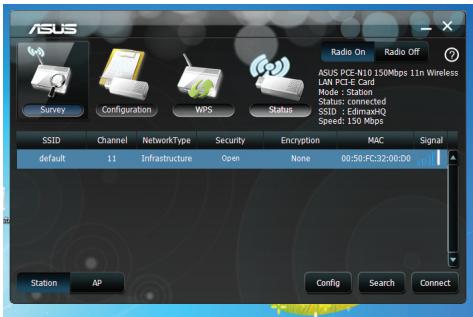

Double-cliquez sur l'icone pour lancer l'utilitaire de configuration pour cartes réseau sans fil ASUS.

Survey (Analyse) - Affiche l'etat de la connexion.

SSID - Affiche le SSID (nom du réseau) du périphérique auquel la carte tente de de s'associer ou de rejoindre.

MAC Address (Adresse MAC) - Affiche l'adresse matérielle de la carte WLAN. L'adresse MAC est un identifient unique pour les périphériques réseau (se caractérisant par une suite de douze chiffres hexadécimaux, de 0 à 9, et de A à F, séparés par des double-points, ex : 00:E0:18:F0:05:C0).

Channel (Canal) - Affiche le canal radio sur lequel la carte est actuellément régée.

Current Data Rate (Débit actuel) - Affiche le taux de transfert de données actuel.

Network Type (Type de réseau) - Affiche le type du réseau.

Security (Sécurité) - Affiche la méthode de chiffrement du réseau sans fil.

Search (Rechercher) - Affiche la liste des réseaux sans fil disponibles.

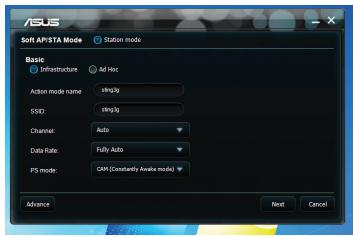

Config - Basic (Configuration - Général)

Network Type (Type de réseau)

Infrastructure - Sélectionnez le mode Infrastructure pour étabir une connexion à un point d'accès.

Ad Hoc - Sélectionnez le mode Ad Hoc pour communiquer avec une station. Un réseau Ad Hoc est établi rapidement et facilement sans

préparation préalable. Par exemple, vous pouvez partager un compte rendu de réunion entre les ordinateurs faisant parti de votre réseau.

Action mode name & Network Name (Nom du réseau) (SSID) - Saisissez leSSID du point d'accès ou de la station auquel vous souhaitez vous connecter. UnSSID doit containir un maximum de 32 caractères, comme un réseau sans fil.

NOTE : Si vous souhaitez que votre station se connecte au premier point d'accès qu'elle trouve,définissez le SSID comme une chaîne vide. Néanmoins,vous ne pouvez employerer une chaîne vide en mode Ad Hoc.

Channel (Canal) - Le champ Canal est consacré au paramètre du canal radio. Notre carte WLAN peut automatiquement selectionner le canal approprié permettant de communiquer avec un périhérique sans fil, et le paramètre est définir sur "Auto" en modes Infrastructure et Ad Hoc. En réseau "Ad Hoc", vous pouvez decideur canal que la carte WLAN doit utiliser. Avec le même paramètre de canal, toutes les cartes WLAN peuvent communiquer entre elles via le réseau "Ad Hoc".

Les canaux radio disponibles varient selon les reglementations de votre pays. Pour les Etats-Unis (FCC) et le Canada (IC), les canaux de 1 à 11 sont supportés. Pour l'Europe (ETSI), les canaux de 1 à 13 sont supportés. Au Japon (MKK), les canaux de 1 à 14 sont supportés.

Data Rate (Débit) - Sélectionne le débit de la clé réseau sans fil. Les options disponibles sont les suivantes :

Auto: La clé réseau sans fil s'ajuste automatiquement sur le débit le plus approprié.

Autres

Encryption (Chiffrement) - Lance la page de configuration du cryptage.

Advanced (Avancé) - Lance la page Advanced. Dans la plupart des cas, vous n'avez pas besoin de modifier les paramètres par défaut.

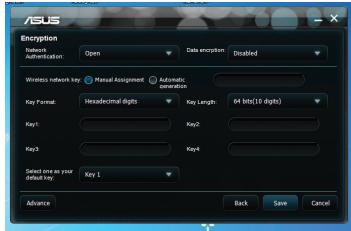

Config - Encryption

(Configuration - Chiffrement)

Cet écran vous permet de configurer les paramètres de cryptage de la carte WLAN. Pour un confidentialité des données au sein d'un environnement sans fil, l'IEEE 802.11 spécifie un algorythme WEP (Wired Equivalent Privacy) offrant une confidentialité des transmissions. Le

protocole WEPemploi des clés pour chiffrer et déchiffrer les paquets de données. Le processus de chiffrement crypte les bits de données pour éviter la divulgation de vos informations. Le système de sécurité accrue WPA/WPA2 du 802.11 a été développé pour pallier aux faiblesses du protocole WEP.

Network Authentication (Authentication) - Permet de régler le mode d'authentication de vote clé réseau sans fil. Les options disponibles sont les suivantes :

Open (Ouvert) - Sélectionnéz cette option pour que le réseau fonctionne en mode Open System, qui n'utilise aucun algorithme d'authentication. Les stations et les points d'accès en mode Open peuvent s'identifier les uns auprès des autres sans vérification des clés WEP.

Shared (Partagé) - Sélectionnez cette option pour que le réseau fonctionne en mode Shared key (Clés partagées).

WPA-PSK/WPA2-PSK - Utilise une clé WPA / WPA2 Pré-partagé pour l'authentication en mode Infrastructure.

Data Encryption (Chiffrement des données) - En modes d'authentication Open et Shared, les options de configuration sont les suivantes :

None (Aucun) - Désactive le chiffrement de votre clé réseau sans fil.

WEP - Chiffre les données avant de les transmettre. Vous pouvez communiquer avec les périhériques sans fil utilisant les mêmes clés WEP.

En modes d'authentication WPA-PSK et WPA2-PSK, les options de configuration sont les suivantes : TKIP (Temporal Key Integrity Protocol) et AES (Advanced Encryption Standard).

TKIP - Géné dynamique des clés uniques pour chiffrer les paquets de données.

AES: L'AES est une technique de chiffrement par blocs symétriques de 128 bits qui opère simultanément avec les différentes couches d'un réseau.

WEP - Cette option est activée uniquement si vous Sélectionnez le mode d'authentication WEP. 8 à 63 caractères doivent être saisis dans ce champ.

Wireless Network Key (WEP) - Cette option est configurable uniquement si vous scélectionné la méthode de chiffrement WEP. Une clé réseau sans fil WEP de 64 bits consiste en une suite de 5 caractères ASCII (10 chiffres hexadécimaux) ou de 13 caractères ASCII (26 chiffres pour les clés WEP de 128 bits.

Key Format (Format de clé) - Permet de Sélectionner le format de clé.

Manual Assignment (Assignment manuelle) (WPA et WPA2) - Permet de créé une clé WEP manuellement.

Key Length (Longueur de clé) - Pour un chiffrement 64 bits, chaque clé contient 10 chiffres hexadécimaux, ou 5 caractères ASCII. Pour un chiffrement 128 bits, chaque clé contient 26 chiffres hexadécimaux ou 13 caractères ASCII.

Select one as your Default Key (Choisir une clé par défaut) - Permet de définir une des quatre clés WEP comme clé par défaut.

Config - Advanced (Configuration - Avance)

Cliquez sur le lien Avancé de l'écran
Configuration-Général pour afficher cet
onglet. Il vous permet de définir des
paramètres supplémentaires de la carte
sans fil. Nous vous recommendons d'utiliser
les valeurs par défaut des éléments de cet
écran.

RTS Threshold (Palier RTS) (0-2347) - La fonction RTS/CTS (Request to Send/Clear

to Send) est utilisé afin de réduire les collisions entre les stations sans fil. Quand la fonction RTS/CTS est activée, le routeur s'abstient d'envoyer de nouveaux segments de données tant qu'un autre établissement de liaison RTS/CTS n'est pas terminé. Activez la fonction RTS/CTS en définissant un seul pour la taille des paquets. Il est recommendé de désirir la valeur par défaut (2347).

Fragmentation Threshold (Palier de fragmentation) (256-2346) - La fragmentation sert à séparer les segments 802.11 en ensembles plus petits (fragments) qui sont envoyés individuellement à la cible. Activez la fragmentation en définissant un seul pour la taille des paquets. S'il survient un nombre excessif de collisions sur le réseau sans fil, essayez d'augmenter la fluidité de transmission des segments grâce à des valeurs de fragmentation différentes. Il est recommendé de désirir la valeur par défaut (2346) dans le cadre d'un usage normal.

Preamble Mode (Mode préambule) - Sélectionne le mode préambule. la valeur par défaut est Auto.

5. Configurer la carte USB-N13 avec Windows®

Pour connecter votre USB-N13 à un réseau sans fil avec l'util de configuration sans fil de Windows®:

Faites un clic droit sur l'icone ASUS WLAN Control Center, puis selectionnez Exit (Quitter) pour fermer l'utilitaire de configuration sans fil d'ASUS.

Cliquez sur l'icone de réseau sans fil Windows.

6. Dépannage

Ce guide de dépannage apporte des réponses aux problèmes rencontres le plus frequentlyment lors de l'installation ou de l'utilisation de produits reseau sans fil. Si vous rencontres des difficultés qui ne sont pas traités dans cette section, veuillez contacter le Support technique pour Réseau sans fil.

Comment vérifier si la clé réseau sans fil est correctement installée?

1. Aliez dans le menu Demarrer, faites un clic droit sur le Poste de travail et selectionnez Propriétés.
2. Sélectionnez l'onglet Matériel, puis cliquez sur Gestionnaire de périhériques.
3. Double-cliquez sur Network adapters.
4. Double-cliquez sur ASUS Wireless LAN Card. La fenetre des propriétés ASUS Wireless LAN Card apparait.
5. Vérifiez le contenu de la case Etat du péripéhrique pour vérifier si la clé réseau sans fil fonctionne correctement.

Impossible de se connecter à unquelconque point d'accès

• Vérifiez que l'objet Network type (type de réseau) est défini sur Infrastructure.
• Vérifiez que l'identifient "SSID" de votre clé réseau sans fil est le même que celui d'un de vos points d'accès.
• Vérifiez que l'élement Encryption (Chiffrement) est définir sur le même type qu'un de vos points d'accès.

Impossible de se connecter à une station (Clé réseau sans fil)

• Vérifiez que l'objet Network type (type de réseau) est défini sur Ad Hoc.
• Vérifiez que l'identifient "SSID" de votre clé réseau sans fil est le même que celui de la station ou de la clé réseau sans fil à laquelle vous souhaitez vous connecter.
• Vérifiez que l'élement Channel (Canal) de votre carte soit identique à celui de la station ou de la clé réseau sans fil à laquelle vous souhaitez vous connecter.
• Vérifiez que les paramètres Encryption (Chiffrement) soient identiques à ceux de la station ou de la clé réseau sans fil à laquelle vous souhaitez vous connecter.

Mauvaise qualité du lien ou puissance du signal faible

• Gardez Your clé réseau sans fil à distance des fours micro-ondes et des objets métaliques larges afin d'éviter les interférences radio. Ajustez l'antenne de la carte.
• Rapprochez votre clé réseau sans fil du point d'acès, de la station ou de la clé réseau sans fil auquel vous souhaitez vous connecter.

Le protocole TCP/IP ne s'associe pas avec la clé réseau sans fil.

Cela se produit lorsque votre PC a déjà six liaisons TCP/IP sous Windows® 98 ou dix sous Windows® Me. Ces limites sont imposées par les systèmes d'exploitation de Microsoft®.

Solution: Si vous ordinateur possède déjà le nombre de liaisons TCP/IP maximum, retirez un des adaptateurs réseau avant d'installer le pilote de la clé réseau sans fil.

7. Glossaire

Access point - AP (Point d'accès)

Il s'agit d'un périphérique réseau connectant des réseaux filaire et sans fil. Un point d'accès combiné à un système distribué supporte la création de multiples cellules radio qui permettent l'itinérance.

Ad Hoc

Réseau sans fil uniquement composé de stations sans fil et ne nécessitant pas de point d'accès.

Basic Rate Set

Cette option permet de specifier le taux de transmission des données.

Ensemble de stations contrôlées par une fonction de coordination unique.

Type de transmission de données pour lequel un type de support unique (tel qu'un cable) transporte plusieurs canaux de données à la fois.

Channel (Canal)

Voie de circulation par laquelle transite l'information entre deux pieces d'équipment.

Client

PC de bureau ou PC portable connecté à un réseau.

COFDM (pour 802.11a ou 802.11g)

L'OFDM est un procédé de modulation numérique des signaux qui est utilisé entre autres pour les systèmes de transmissions mobiles à haut débit de données. L'OFDM est particulièrement bien adapté aux canaux de transmission radio avec transmissions d'onde multiples (échos) dues aux réflexions des ondes sur des obstacles. En effet, lorsqu'elles se combinent, les transmissions multiples modifiient voir détruisent le signal émis et font que le même signal est reçu plusieurs fois avec des temps décalés. Le principe de l'OFDM consiste à diviser sur un grand nombre de porteuses le signal numérique que l'on peut transmettre. Comme si l'on combinait le signal à transmettre sur un grand nombre de systèmes de transmission (exemple: des émetteurs) indépendants et à des fréquences différentes.

Default Key (Clé par défaut)

Cette option permet de selectionner la clé du réseau sans fil par défaut. Ceci permet d'utiliser des clés WEP sans avoir a s'ensovigner ou à le notesur un bout de papier. Les clés WEP générées à l'aide d'une phrase de passage sont compatibles avec d'autres produits WLAN. L'utilisation d'une phrase de passer n'est cependant pas aussi sure qu'une assignation de clé du réseau sans fil manuelle.

Device Name (Nom de périphérique)

Aussi connu comme identifier de client DHCP ou nom de réseau; il est parfais fournir par le FAI lors de l'utilisation d'un serveur DHCP pour l'assignation d'adresses.

Ce protocole permet à un ordinateur (ou plusieurs ordinateurs sur un réseau) d'être automatiquement assigné à une adresse IP via un serveur DHCP.

DNS Server Address (Adresse de serveur DNS)

Le Domain Name System (ou DNS, système de nombres de domaine) est un système permettant d'établier une correspondance entre une adresse IP et un nom de domaine et, plus généralement, de trouver une information à partir d'un nom de domaine.

Un modem DSL utilise la ligne téléphonique pour transmettre des données à haut débit.

DSSS (Direct-Sequence Spread Spectrum) (pour 802.11b)

Le DSSS (qui est l'acronyme de Direct Sequence Spread Spectrum) est une technique d'étalement de spectre utilisé dans les reseaux sans fil et plus précisé le Wi-Fi.

Le but du DSSS est de rendre les signaux à faible fréquence plus résistants aux erreurs apparues lors de la transmission. Pour cela, ils sont combinés avec un signal pseudo-aléatoire de fréquence beaucoup plus élevé. En conséquence, le signal occupe par la suite une bande de fréquence plus large.

Encryption (Chiffrement)

Opération par laquelle est substitué, à un texte en clair, un texte inintelligible, inexploitable pour quiconque ne possède pas la clé permettant de le ramener à sa forme initiale.

Ensemble des sous réseaux interconnectés.

ESSID (Extended Service Set Identifier)

L'E.S.S.I.D, c'est-à-dire « tronçon de service étendu » est une chaine de caractères (trente-deux maximum) permettant d'identifier un réseau RLAN 802.11. En configurant votre poste client avec l'ESSID correct, on a la certitude de vous connecter au bon réseau (voir S.S.I.D). Le champ correspondant à l'identifiant E.S.S.I.D porte différents noms selon l'interface de configuration : Nom de réseau, S.S.I.D ou I.D. S.S.S.

Ethernet

Ethernet est l'une des technologies réseaux la plus répandue. Elle fait appel au protocole CMSA/CD (Carrier Sens Multiple Acess with Collision Direction) entre les clients, et peut être utilisée avec différentes topologies. Pour émettre, un ordinateur regardaré si le réseau est libre, et se met à émettre. Les vitesses de transfert sur un réseau Ethernet sont de 10Mb/s, 100Mb/s ou 1Gb/s.

Firewall (Pare-feu)

Restreint les communications entre le réseau interne d'une entreprise et Internet. Il est alors possible de bloquer certains ports en entrée ou en sortie (donc de bloquer les applications correspondantes).

Gateway (Passerelle)

Equipement permettant à deux réseaux différents de communiquer. Certaines passerelles sont bidirectionnelles, d'autres unidirectionnelles. On retrouve cette notion de passerelle, entre autres, pour des routeurs, serveurs, ou encore des machines clients.

Une machine cliente pourra par exemple envoyer des paquets réseaux à un serveur agissant en tant que passererelle pour que celui-ci transmette les paquets à un autre réseau.

ICS

ICS est utilisé pour partager la connexion Internet d'un ordinateur avec les autres ordinateurs d'un réseau. Lorsque cet ordinateur est connecté à Internet, toutes les communications réseaux dans les deux sens passeront par cet ordinateur qui est appelé ordinateur hôte. Les autres ordinateurs peuvent envoyer et receivevoir des mails comme s'ils étaient directement connectés à Internet.

L'IEEE est une organisation américa de normalisation. Elle intervient notamment dans les domaines électriques, électroniques et informatiques

IEEE 802.11.

L'IEEE 802.11 est une norme de transmission de données par ondes radio. Elle a ete declinnee en plusieurs versions qui different par la frquence utilisee, la portee alsie que la bande passante. Les plus repandues sont lews versions 802.11b, 802.11g et 802.11a.

IEEE 802.11a (52Mb/seconde)

L'IEEE 802.11a est une technologie du type 802.11x. C'est une évolution du 802.11b qui propose une bande passante de 54Mbit/s à une fréquence de 5GHz.

Du fait de la fréquence employée 802.11a est incompatible avec le standard 802.11b et son évolution 802.11g

IEEE 802.11b

C'est la première technologie du type 802.11x qui a connu un réel succès commercial. Elle a vu le jour en 1999, et elle permet d'atteindre une bande passante de 11Mbit/s en utilisant une fréquence de 2.4Ghz.
Cette norme a connu des évolutions comme l'IEEE 802.11g.

IEEE 802.11g

L'IEEE 802.11g est une technologie du type 802.11x. C'est une évolution du standard IEEE 802.11b ratifiée en juin 2003. Elle propose une bande passante de 54Mbit/s en utilisant une fréquence de 2.4Ghz.

L'IEEE 802.11g est rétrocompatible avec le standard 802.11b mais incompatible avec le standart 802.11a car il fonctionne avec une autre bande de fréquence.

IEEE 802.11n

802.11n a été créé a partir du standard 802.11 en ajoutant la technologie MIMO (multiple-input multiple-output). MIMO est un émetteur multiple et un récepteur antikennas permettant des transferts de données plus performants via un multiplexage aérien et améliore la portée en exploitant la diversité spatiale. Le taux de transfert est prévu pour atteindre les 300 Mbps théoriques et devrait être 30 fois plus rapide que 802.11b et jusqu'à 6 fois plus rapide que 802.11g.

Infrastructure

Ce mode désigne un réseau composé d'une infrastructure permettant l'échange d'information entre les différentes stations du réseau Cette infrastructure est basée sur un matériel spécifique qui fournit un ensemble de services. Ce matériel est appelé un point d'accès.

IP (Internet Protocol)

IP (pour Internet Protocol) est un protocole routé c'est-à-dire un protocole de la couche réseau (ou couche 3) du modele OSI permettant l'acheminement des paquets d'une source vers une destination en utilisant un mode d'adressage donné.

C'est l'un des protocole de base du réseau Internet (Internet est basé sur la pile de protocoles TCP/IP). Il a connu plusieurs évolutions au cours du temps. La version la plus répandue, nommée IPv4 code les adresses de couche réseau sur 32bit (cela représentée environ 4 milliard d'adresses utilisables). Une évolution de ce protocole, IPv6, code les adresses réseaux sur 128 bits. Le protocole IPv6 replacera a terme l'actuel protocole IPv4.

ISM Bands (Bandes industrielles, scientifiques, et médicales)

Bandes de fréquence radio que la FCC (Federal Communications Commission) a autorisé pour les réseaux LAN sans fil. Les bandes ISM sont localisées sur les fréquences 902 MHz, 2.400 GHz, et 5.7 GHz.

ISP - Internet Service Provider (Fournisseur d'accès à Internet)

Entreprise reliée en permanence au réseau Internet, et qui met à la disposition de particuliers ou d'entreprises des connexions leur permettant d'acceder aux différents services disponibles sur Internet.

Réseau d'ordinateurs situé dans une zone géographique limitée, qui permet à ses utilisateurs de communiquer, d'échanger des données, de partager des ressources matérielles et logicielles ou même de jour à des jours en réseau.

Une adresse MAC est l'adresse matérielle d'un périphérique connecté à Internet.

Le NAT masque un groupe d'adresse IP d'un réseau local, permettant à ce réseau local d'ordinateur de partager un seul compte FAI. Ce procédé permet à tous les ordinateurs de votre réseau d'utiliser une adresse IP. Ceci permettra l'accès à internet de n'importe quels ordinateur de votre réseau sans avoir à acquiérir d'autres adresses IP de votre FAI.

Une carte reseau inseree dans un ordinateur afin que celui-puisse se connecter à un reseau. Elle est responsable de la conversion des données stockées dans l'ordinateur vers le format de transmission ou de reception.

Packet (Paquet)

Il s'agit d'une unité de message basique destiné à la communication au sein d'un réseau. Un paquet contient en général les informations de routage, des données, et parfois des informations relatives à des erreurs détectées.

Le terme de phrase secrête ou phrase de passée est courament employé pour désigner un mot de passée d'un nombre de caractère important. En effet, les mots de passée couramment utilisés sont souvent sans espaces et d'une longueur maximale de 8 à 10 caractères. Mais dans certains domaines, en particulier la cryptographie, le niveau de sécurité requis exige des mots de passée beaucoup plus long.

LA Personal Computer Memory Card International Association (PCMCIA), développement des standards de cartes pour PC, anciennement connues sous le nom de cartes PCMCIA. Ces cartes sont disponibles en trois versions et font à peu près la taille d'une carte de crédit. Touteois il existe une différence au niveau de l'épaissur : 3.3 mm (Type I) à 5.0 mm (Type II) à 10.5 mm (Type III). Ces cartes peuvent être utilisées pour de nombreuses fonctions, incluant le stockage de mémoire et les modems.

PPP (Point-to-Point Protocol)

Protocole TCP-IP utilise pour connecter un ordinateur individuel à Internet grâce à une ligne téléphonique série et un modem à haute vitesse permettant un débit de communication rapide.

PPPoE (Point-to-Point Protocol over Ethernet)

Spécification qui associe les protocôles PPP et Ethernet pour permettre à des utilisateurs branchés sur un réseau Ethernet de se connecter à Internet au moyen d'une voie de transmission à large bande.

Preamble (Prambule)

Configuration particulière de bits envoyée par une station avant l'émission d'une trame afin d'établit la synchronisation avec les autres stations. Radio Unités de mesures des fréquences radio: GHz, MHz, Hz

SSID (Service Set Identifier)

C'est l'identifant d'un réseau sans fil. Il permet d'acceder, via un point d'accès sans fil (ou borne R.L.A.N), à un réseau local radioélectrique (R.L.A.N) au standard 802.11 de l'E.E.E. Pour plus de sécurité, l'administrateur peut désactiver la fonction de diffusion de certains points d'accès R.L.A.N afin d'empêcher la transmission via le S.S.I.D.

Station

Tout apparéil compatible aux normes d'accès sans fil IEEE 802.11.

Subnet Mask (Masque de sous-réseau)

Le masque de sous-réseau est un ensemble de quatre chiffres configurés comme une adresse IP. Il est utilisé uniquement pour créé des chiffres d'adresse IP qui sont utilisés seulement à l'intérieur d'un réseau précis.

Protocole de la suite TCP-IP qui permet à des applications tournant sur des ordinateurs situés sur des réseaux hétérogenes de communiquer entre elles et de s'expédier des paquets de données, tout en assurant un contrôle des erreurs.

WAN (Wide Area Network)

Grand réseau déployé géographiquement sur une longue distance, qui peut relier entre eux des réseaux locaux, et qui peut avoir recours à des réseaux publics pour la transmission des données.

Consortium fondé en 1999 en Californie entre plusieurs fabricants de matériel de réseau sans fil. Il s'est élargi et est devenu la Wi-Fi Alliance. Ce terme désigne toujours un comité est des normes utilisées pour Certifier l'interopérabilité des produits Wi-Fi.

Cryptage des données et authentication des utilisateurs. Le standard mis en place par les fabricants fait appel à un nouvel algorithm de cryptage des données s'appuyant notamment sur une gestion dynamique des clés, qui faisait défaut au WEP. Wi-Fi Protected Access met également en œuvre un système d'identification des utilisateurs qui repose sur un serveur central d'authentication.

Un mode spécial de WPA permet aux particuliers de profiter de cette sécurité sans disposer de serveur d'authentication.

WPA préfigure le protocole de sécurité 802.11i, actuellément en cours de développement et dont la publication est prévue avant la fin de l'année. Ce futuro standard impliquera des modifications matérielles.

Configuration requise

(1) Un point d'accès ou un routeur sans fil compatible WPA, (2) un système d'exploitation à jour et supportant le standard WPA. Sous XP, une version mise à jour de Windows Zero Config est requise. Les utilisateurs peuvent télécharger le patch WPA Windows XP à l'adresse ci-dessous:

http://microsoft.com/downloads/details.aspx?FamilyId=009D8425-CE2B-47A4-ABEC-274845DC9E91&displaylang=en

Veuillez remarquer que ce patch nécessite l'installation de Windows XP Service Pack 1, disponible à cette adresse: http://www.microsoft.com/WindowsXP/pro/downloads/servicepacks/sp1/default.asp

Pour les versions antérieures de Windows, un système d'authentication WPA doit être implémenté, tel que Funk Software's Odyssey Client.

Réseau local sans filWLAN (Wireless Local Area Network)

C'est un groupe d'ordinateur ou autres appareils connectés ensemble sans fil. La reférence au niveau des réseaux sans fil est LAN ou WLAN.
