Intitulé	Description
Type de produit	Carte tuner TV hybride
Caractéristiques techniques principales	Support des signaux analogiques et numériques, compatibilité avec les normes DVB-T, DVB-T2, ATSC, NTSC
Alimentation électrique	Alimentation via le port PCI Express
Dimensions approximatives	Longueur : 12 cm, Largeur : 10 cm, Hauteur : 2 cm
Poids	Environ 200 g
Compatibilités	Compatible avec Windows 7, 8, 10
Type de connectivité	PCI Express x1
Fonctions principales	Enregistrement de programmes TV, lecture de chaînes en direct, support du Time Shift
Entretien et nettoyage	Débrancher l'appareil avant nettoyage, utiliser un chiffon doux et sec
Pièces détachées et réparabilité	Réparabilité limitée, pièces spécifiques disponibles sur demande
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques lors de l'installation
Informations générales utiles	Vérifier la compatibilité avec votre système d'exploitation et votre matériel avant l'achat

FOIRE AUX QUESTIONS - MY CINEMA-PE6300HYBRID ASUS

Comment installer le ASUS MY CINEMA-PE6300HYBRID sur mon ordinateur ?

Pour installer le ASUS MY CINEMA-PE6300HYBRID, insérez la carte dans un emplacement PCI Express libre de votre carte mère, puis installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel d'ASUS.

Pourquoi je ne reçois pas de signal TV après l'installation ?

Vérifiez que l'antenne ou le câble coaxial est correctement connecté à la carte. Assurez-vous également que les pilotes sont bien installés et que le logiciel de la carte est configuré pour rechercher les chaînes.

Comment mettre à jour les pilotes de mon ASUS MY CINEMA-PE6300HYBRID ?

Rendez-vous sur le site d'ASUS, recherchez votre modèle de carte et téléchargez la dernière version des pilotes. Une fois téléchargés, exécutez le fichier et suivez les instructions pour mettre à jour.

Mon image est floue ou de mauvaise qualité, que faire ?

Vérifiez les connexions de votre antenne ou câble, ajustez la position de l'antenne pour obtenir un meilleur signal et assurez-vous que le logiciel de la carte est configuré sur la bonne résolution.

Est-ce que le ASUS MY CINEMA-PE6300HYBRID prend en charge la télévision haute définition ?

Oui, le ASUS MY CINEMA-PE6300HYBRID prend en charge la télévision haute définition, mais vous devez vous assurer que votre source de signal (antenne ou câble) diffuse également des chaînes en haute définition.

Comment désinstaller le ASUS MY CINEMA-PE6300HYBRID ?

Pour désinstaller la carte, allez dans le Panneau de configuration, sélectionnez 'Programmes et fonctionnalités', trouvez le logiciel de la carte dans la liste et désinstallez-le. Ensuite, éteignez votre ordinateur, retirez la carte du slot PCI Express et redémarrez.

Le logiciel de la carte ne s'ouvre pas, que faire ?

Essayez de réinstaller le logiciel fourni avec la carte. Si le problème persiste, vérifiez les mises à jour pour le système d'exploitation et le logiciel de la carte, et assurez-vous que votre système répond aux exigences minimales.

Comment configurer l'enregistrement TV sur le ASUS MY CINEMA-PE6300HYBRID ?

Ouvrez le logiciel associé à la carte, allez dans les paramètres d'enregistrement et configurez les options selon vos préférences. Assurez-vous que votre disque dur a suffisamment d'espace et que le logiciel est configuré pour détecter les chaînes.

MODE D'EMPLOI MY CINEMA-PE6300HYBRID ASUS

Copyright © 2008 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être produit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelles langue que ce soit sous qu'une forme ou qu'une moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvégarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou alteré, à moins que cette réparation, modification ou aléternation ne soit autorisée par écrit par ASUS; ou (2) si le nombre de série du produit est dégradé ou manuant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES DE TODT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNDES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TODT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGESMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon.

Table des matieres

Table des matieres. -iii

Table des matieres. -iv

Notes

Rapport de la Commission Fédérale des Communications.........-v

Rapport du Département Canadien des Communications.

Informations de sécurité -vi

Sécurité électriche

Sécurité pour les manipulations vi

A propos de ce guide -vii

Comment ce guide est organise

Ou Broker plus d'informations ? -Vii

Conventions utilisées dans ce guide. -viii

Chapitre 1: Informations sur le matériel -1

1.1 Configuration requise. -2
1.2 Composition de la carte/recepteur
1.3 Avant de commencer 10
1.4 Installation 11
1.4.1 Installer la carte Tuner TV ASUS
1.4.2 Installer le récepteur TV USB ASUS (Box/Stick) -12
1.4.3 Installer la carte ASUS TV Express Card -12
1.5 Connecter les cables et les périphériques -13
1.5.1 Carte TV (Combo/Double Tuner) -13
1.5.2 Carte TV (Tri) -15
1.5.3 Carte TV (Hybride) -15
1.5.4 Carte TV (Analogue) -17
1.5.5 Récepteur TV (TNT) USB 18
1.5.6 Carte (TNT) Express Card. -19
1.5.7 Carte (Hybrid) Express Card. -19
1.5.8 Récepteur TV (Hybride) USB. -20
1.5.9 Récepteur TV (Analogue) USB 20

Table des matieres

Chapitre 2: Informations logicielles

2.1 Installation des pilotes 2

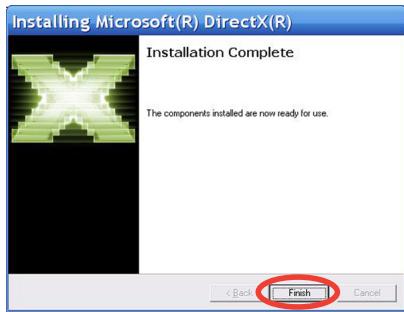

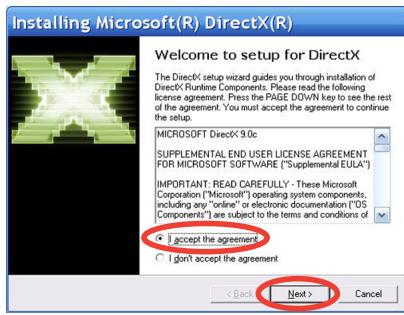

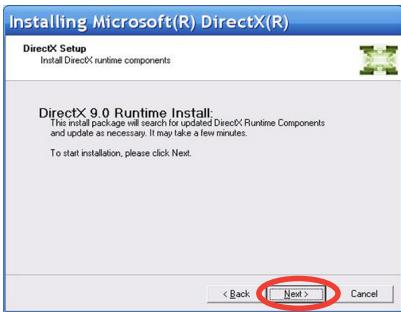

2.1.1 Installer Microsoft DirectX 2

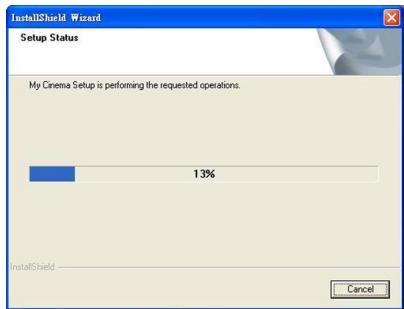

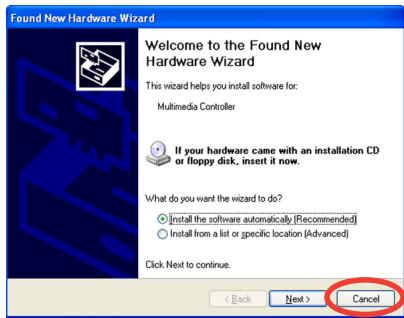

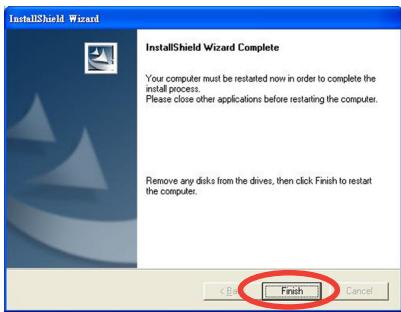

2.1.2 Installer les pilotes -3

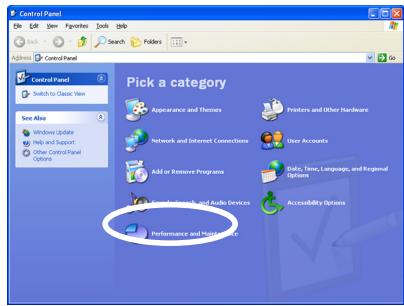

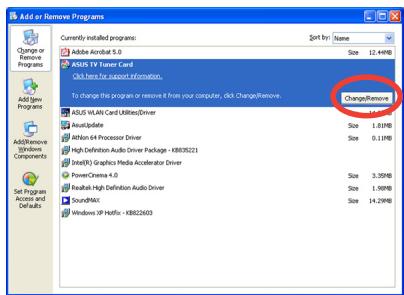

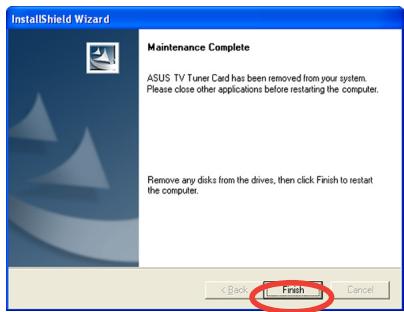

2.1.3 Désinstaller les pilotes

2.2 CyberLink® PowerCinema (en option)

2.3 Arcsoft TotalMedia (en option) -8

2.4 Presto! PVR (en option) -9

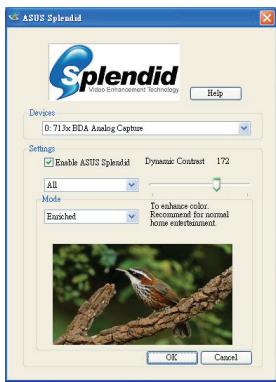

2.5 Technologie ASUS Splendid

2.6 ASUS VideoSecurity Online

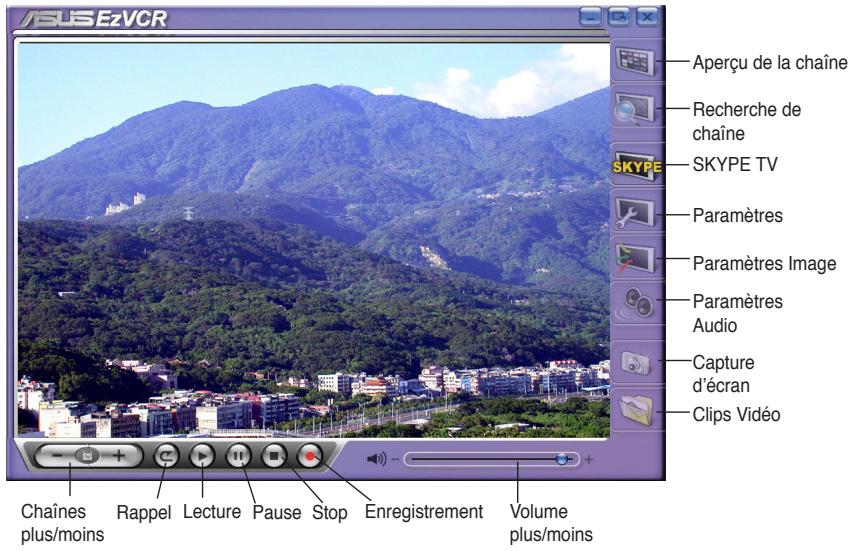

2.7 ASUS EZVCR

Configuration système requise. -11

2.8 Installation sous Eee PC ASUS . 12

2.9 ASUS Plug and Play TV (en option) 13

2.10 ASUS Pop-up TV (en option) -13

Appendice: Rérérences -1

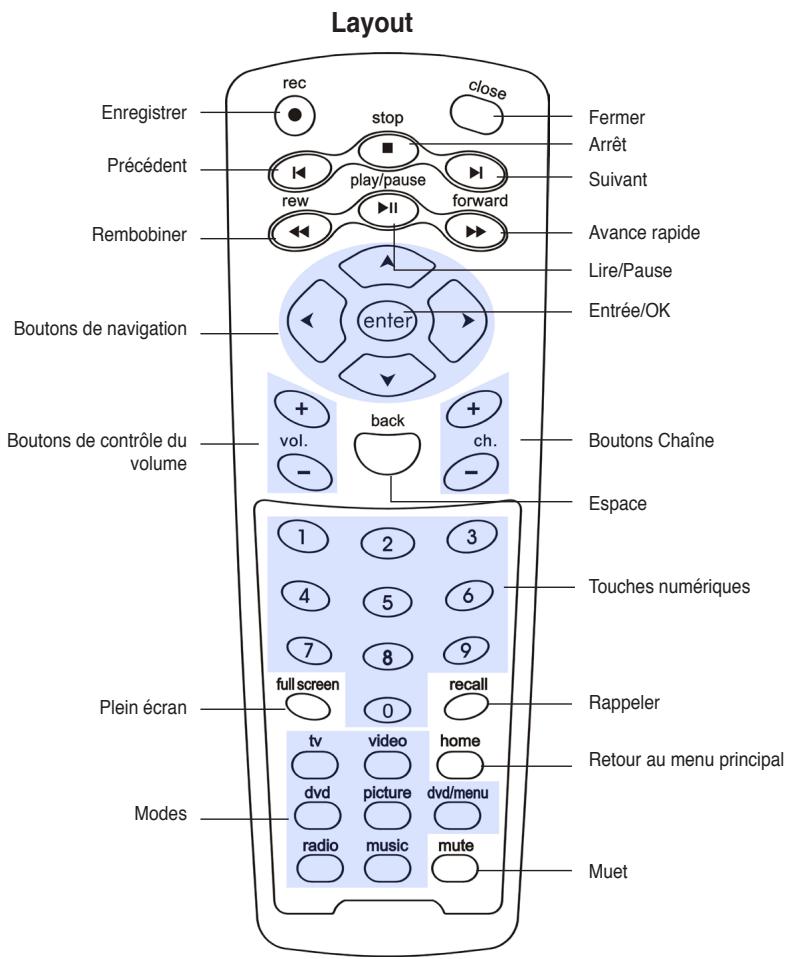

A.1 Telecommande (en option) -2

A.1.1 Telecommande à 39 touches.. -2

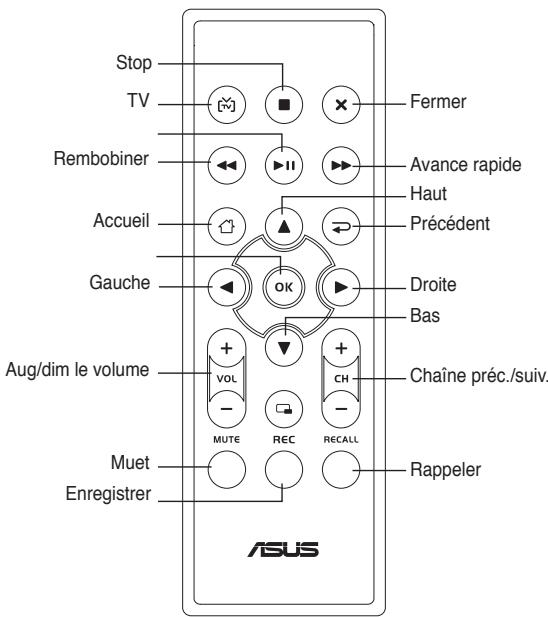

A.1.2 Telecommande à 21 touches. -4

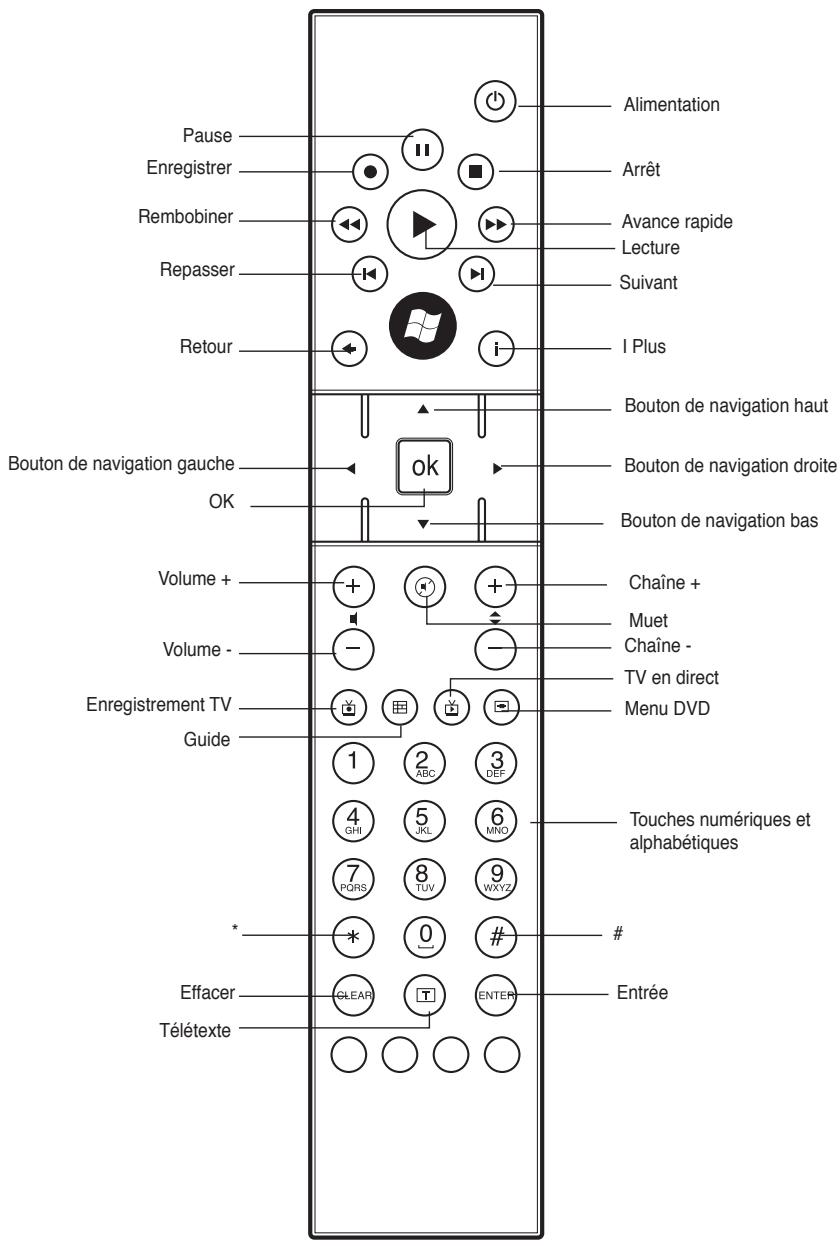

A.1.3 Telecommande à 46 touches.. -6

A.2 Systemes et standards TV internationalaux (TV analogue) -8

A.3 Systèmes et standards TV internationaux (DVB-T) -10

A.4 Systèmes et standards TV internationalaux (ATSC) -11

A.5 Systèmes et standards TV internationalaux (DMB-TH) -11

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut cause d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causeurs des résultats indésirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génére, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causeer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produit lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisuel, ce qui peut-être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorienté ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
  Reliez l'équipment à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technician experimenté radio/TV pour obtenir de l'aide.

L'utilisation de cables protégés pour le raccordement du monitér à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité qui ne sont pas expressément approvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipULER cet équipement.

Rapport du Département Canadien des Communications

Cet apparéil numérique ne dépasse pas les limites de classe B en terme de nuisances radio-sonores établies pour un apparéil numérique par les Régulations des Interférences Radio du Département Canadien des Communications

Cet apparéil numérique de classe B est conforme à la norme canadienne ICES-003.

Informations de sécurité

Sécurité électrique

Pour éviter tout risque de chic électric, débranchez le cable d'alimentation de la prise de courant avant de toucher au système.
- Lorsque vous ajoutez ou enlevez des composants, vérifie que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périhérique.
- Avant de connecter ou de déconnecter les câbles de signal de la carte, vérifie que tous les câbles d'alimentation sont bien débranchés.
- Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appeareils risquent d'interrompre le circuit de terre.
- Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en étés pas certain, contactez votre fournisseur électrique local.
- Si l'alimentation est cassée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité pour les manipulations

Le récepteur TV ASUS My Cinema devient brûlant après un usage prolongé. Manipulez-le avec précaution pour éviter les blessures ou gênes dues à la chaleur.
- Avant d'installer la carte et d'y ajouter des périphériques, prenez le temps de bien dire tous les manuels livrés dans la boîte.
- Avant d'utiliser le produit, vérifie que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommages. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
- Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circulation.
- Evitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible devenir humide.
- Placez le produit sur une surface stable.
- Si vous avez des problèmes techniques avec votre produit contactez un technician qualifié ouappelez leur revendeur.

A propos de ce guide

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte/récepteur tuner TV ASUS.

Comment ce guide est organisé

Ce guide contient les sections suivantes:

• Chapitre 1: Informations sur le matériel

Ce chapitre déscrit les procédures de configuration du matériel que vous dévrez effectuer lors de l'installation la carte/recepteur tuner TV ASUS

• Chapitre 2: Informations logicielles

Ce chapitre déscrit l'installation des pilotes et des applications nécessaires à la carte/recepteur tuner TV ASUS.

Appendice:Références

Ce chapitre inclut des informations relatives à la télécommande, une description des touches, et des systèmes et standards TV internationaux.

Où obtenir plus d'informations ?

Référez-vous aux sources suivantes pour obtenir des informations additionnelles, et les mises à jours du produit et des logiciels.

1. Sites Web d'ASUS

Les sites Web d'ASUS fournissant des informations actualisées sur les produits matériels et logiciels d'ASUS. Se référer aux contacts ASUS.

1. Documentation optionnelle

La boîte de votre produit peut containir de la documentation optionnelle, tels que des coupons de garantie, qui ont pu être rajoutés par votre revendeur. Ces documents ne font pas partie de la boîte standard.

Conventions utilisées dans ce guide

Pour être sur que vous procédiez à certaines tâches correctement, retenez les symboles suivants, utilisés tout au long de ce guide.

DANGER/AVERTISSEMENT : Information vous évitant de vous blesser lorsque vous effectuez une tâche

ATTENTION : Information vous évitant d'endommager les composants lorsque vous effectuez une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre afin de mener à bien une tâche.

NOTE : Astuces et informations additionnelles pour vous aider à mener à bien une tâche.

Chapitre 1

Ce chapitre déscrit les procédures de configuration du matériel que vous dévrez effectuer lors de l'installation la carte/recepteur Tuner TV ASUS.

1.1 Configuration requise

Avant d'installer la carte/recepteur tuner TV ASUS, assurez-vous que votre ordinateur dispose de la configuration suivante :

Element	Description
Slot	Carte Tuner TV PCI : Un slot PCI libre Carte Tuner TV PCI-E : Un slot PCI Express libre Récepteur TV : Un port USB 2.0 libre Carte TV Express Card : Un port Express Card libre
Processeur	Portable : Intel® Pentium® M 1.3GHz ou supérieur (recommendé) PC : Intel® Pentium® 4 2.6 GHz ou équivalent (recommendé)
Mémoire	XP/MCE :512 Mo ou plus (recommendé) Vista Basic / Vista Premium;1 Go ou plus (recommendé)
Carte graphique	Carte graphique dotée d'au moins 32 Mo de mémoire videoo
Lecteur optique	CD-ROM pour l'installation des pilotes
Espace disque	Au moins 1 Go d'espace disque libre XP/MCE: 1Go ou plus (recommendé) Vista Basic/Vista Premium: 15Go ou plus (recommendé)
Audio	Périphérique audio compatible Microsoft® DirectX
OS	Microsoft® Windows® XP (Edition Familiale/Professionnel)
Logiciels/ utilitaires	Microsoft® DirectX 9.0 ou ultérieur Microsoft® Windows® Media Player 9 ou ultérieur

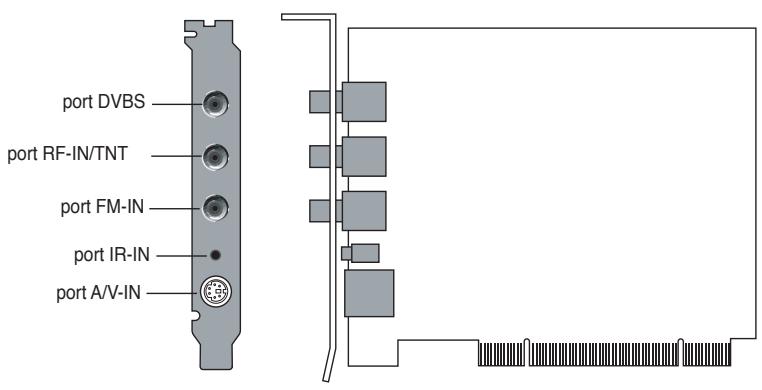

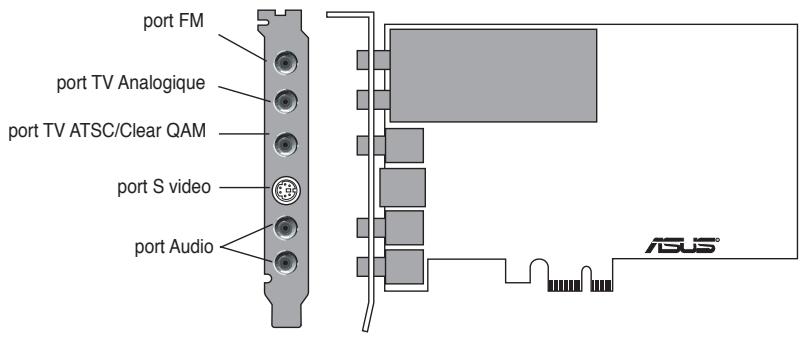

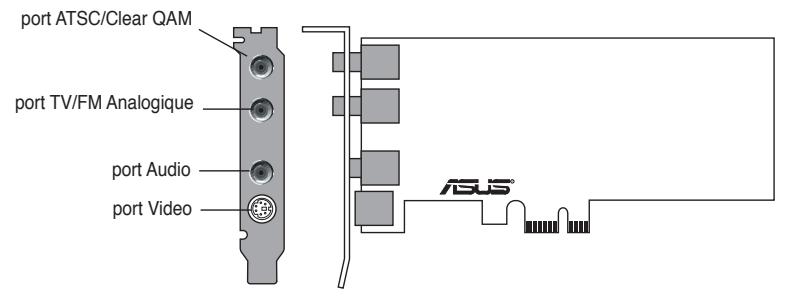

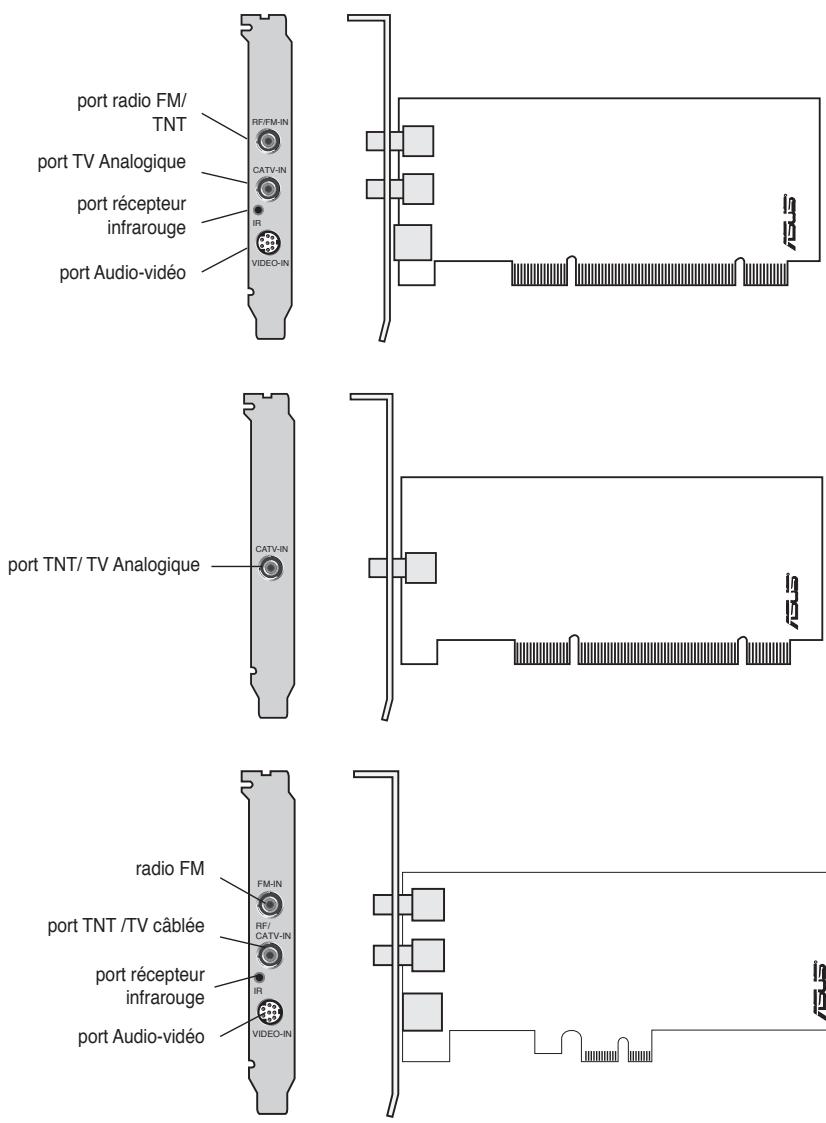

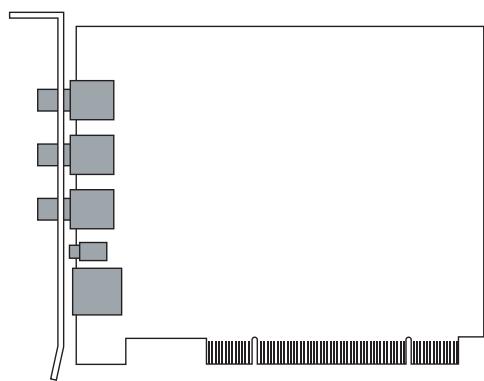

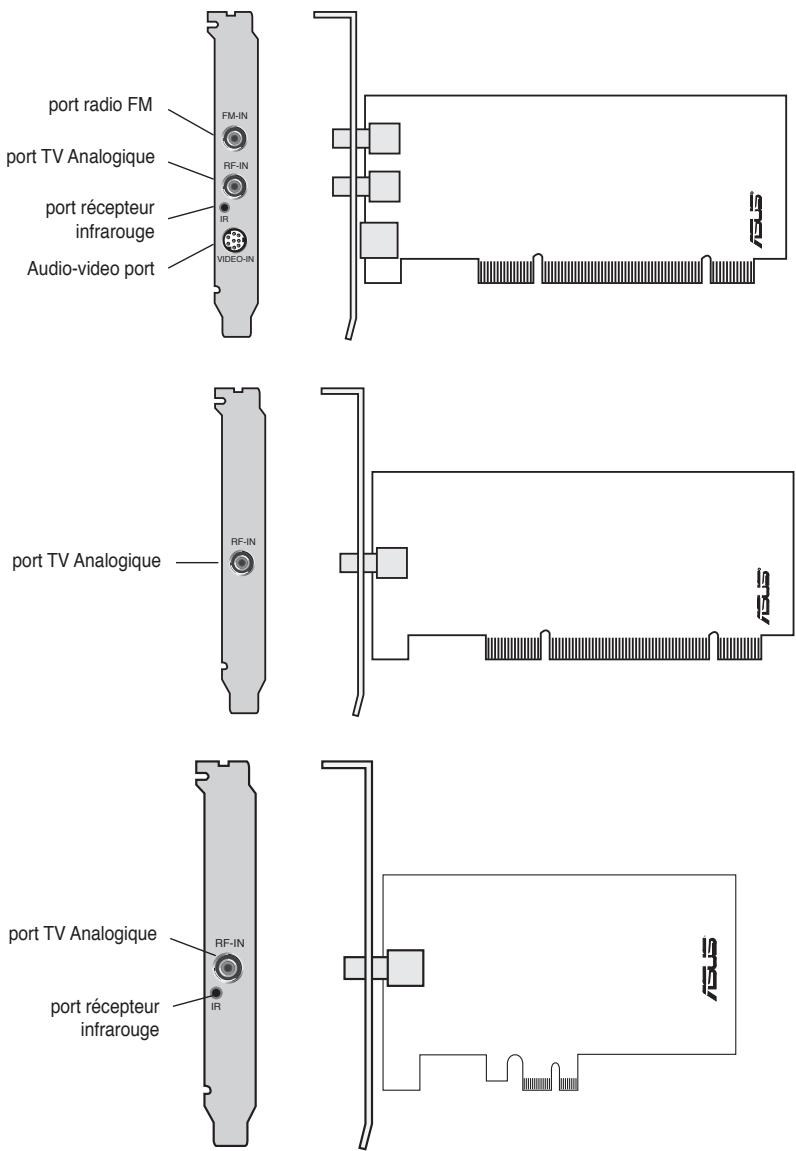

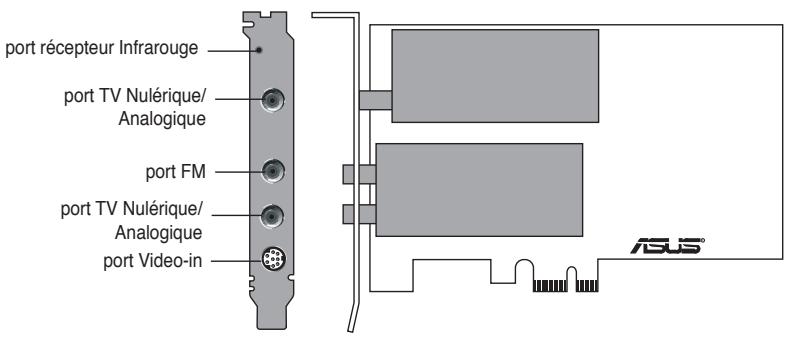

1.2 Composition de la carte/recepteur

Les illustrations sont presentsées uniquement à titre de référence. Le layout de chaque carte peut être différent.

Carte TV PCI / (Combo/Double Tuner) PCI-E

(Tri) PCI-E / carte TV PCI

Carte TV PCI / (Hybride) PCI-E

Carte TV PCI / (Analogue) PCI-E

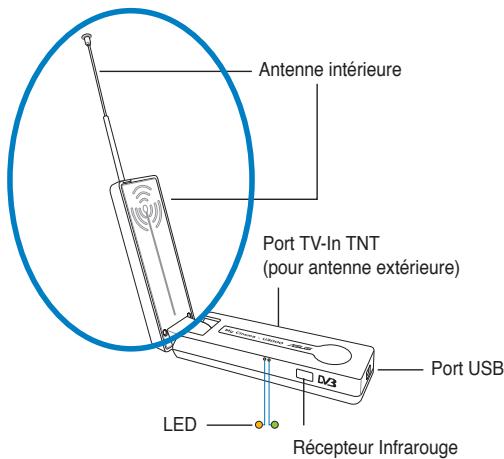

Récepteur TV USB (Numérique)

L'antenne interieure offre une facilité de transport, et une(Meilleure couverture du signal TNT quand l'antenne exterieure n'est pas disponible.

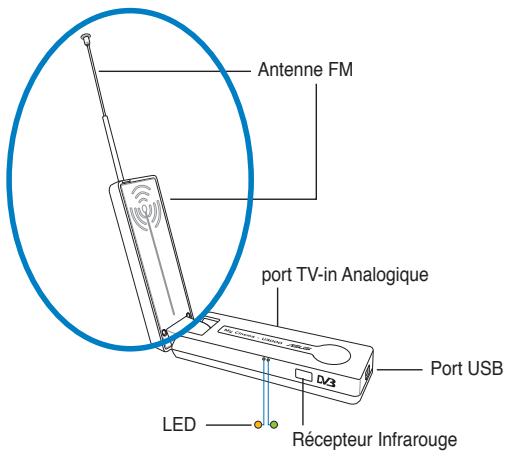

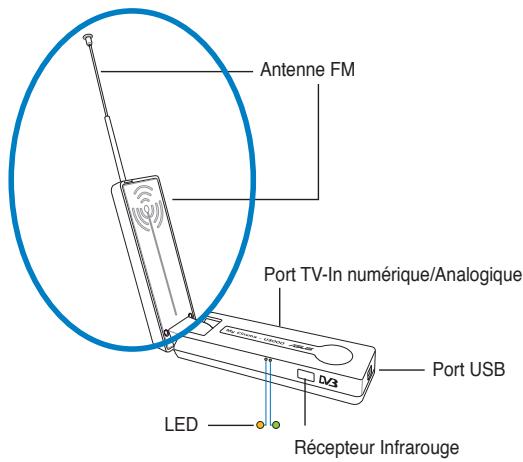

Stick TV USB (Numérique)

Référez-vous au tableau de description des LED à la page 1-9.

Récepteur TV USB (Hybride)

Récepteur TV USB (Analogue)

Se référer au tableau de description des LED à la page 1-9.

Description des LED

Modèles à deux (2) LED
Couleur	Description
LED 1 (Vert)	Signal correct
LED 2 (Orange)	Signal médiocre

Modèles à une (1) LED
LED On/Off	Description
LED Allumée	Signal correct
LED Eteinte	Signal médiocre

1.3 Avant de commencer

Prenez note des précautions suivantes avant d'installer la carte/recepteur tuner TV ASUS.

• Débranche le cable d'alimentation de la prise murale avant de toucher aux composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol ( comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Jusqu'à leur installation, conservez tous les composants, tel que l'adaptateur hote, dans leur emballage antistatique d'origine. De la même manière, quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le cable d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les péripériques et/ou les composants

1.4 Installation

• Vous ne pouvez installer la carte/recepteur tuner TV ASUS uniquement sur une carte mère doté d'un slot PCI.
• Les illustrations de cette section ne sont représentées qu'a titre de referencia. Voitre chassin et votre configuration système peuvent être différents.

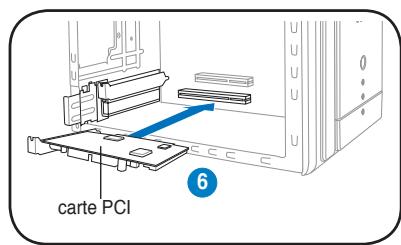

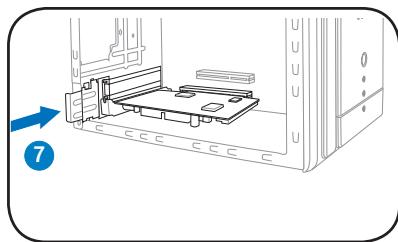

1.4.1 Installer la carte Tuner TV ASUS

Pour installer la carte Tuner TV ASUS :

1. Debranchez le cable d'alimentation.
2. Retirez le couvercle du chassin. Se referrer à la documentation de votre ordinateur pour plus de détails.
3. Repérez un slot d'extension PCI libre.
4. Retirez la sécurité du slot d'extension.

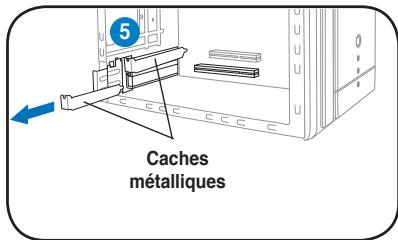

5. Retirez le cache métallique du slot d'extension.

1. Alignez le connecteur de carte sur le slot, et insérez la carte jusqu'à ce qu'elle soit bien en place.

1. Replacez la sécurité du slot d'extension pour fixer la carte.

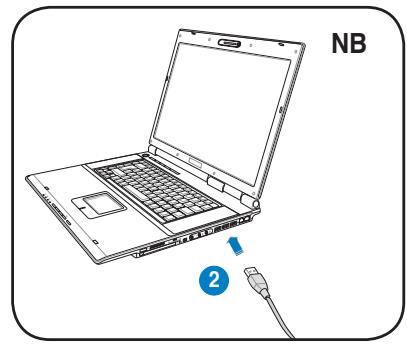

1.4.2 Installer le récepteur TV USB ASUS (Box/Stick)

To install the ASUS USB TV Box:

1. Placez le récepteur ASUS USB TV sur une surface plane et stable, à proximé de votre ordinateur.

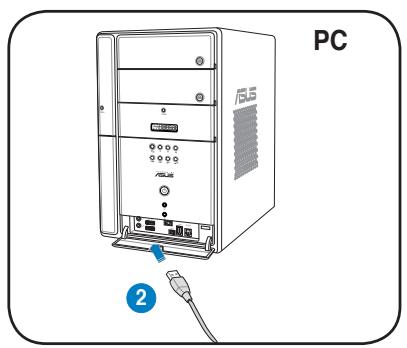

2. Branchez le connecteur de type A (4 broches) du cordon USB au port USB 2.0 de l'ordinateur.

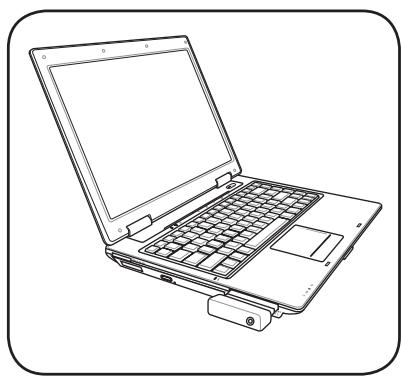

1.4.3 Installer la carte ASUS TV Express Card

Pour installer la carte ASUS TV Express Card :

1. Placez le récepteur ASUS USB TV sur une surface plane et stable, à proximé de votre ordinateur.
2. Repérez le port Express Card.
3. Branchez la carte ASUS TV Express Card au port Express Card de votre ordinateur.

1.5

Connector les câbles et les périphériques

Il existe plusieurs types de télé cablee (CATV) et de connexions d'antenne. Renseignez-vous auprès de votre revendeur pour connaître le type d'adapteur, de séparateur, de switch A/B, et de multiplexeur dont vous pourriez avoir besoin pour connecter la carte/recepteur tuner TV ASUS aux péripériques.

La carte/recepteur tuner TV ASUS peut receivevoir jusqu'à 100 chaînes. Si vous ne disposez pas d'un système de TV câblée, vous pouvez également utiliser une antenné interieure ou extérieure qui ne transmet que des chaînes VHF ou/et UHF, pour connecter la carte/recepteur tuner TV ASUS.

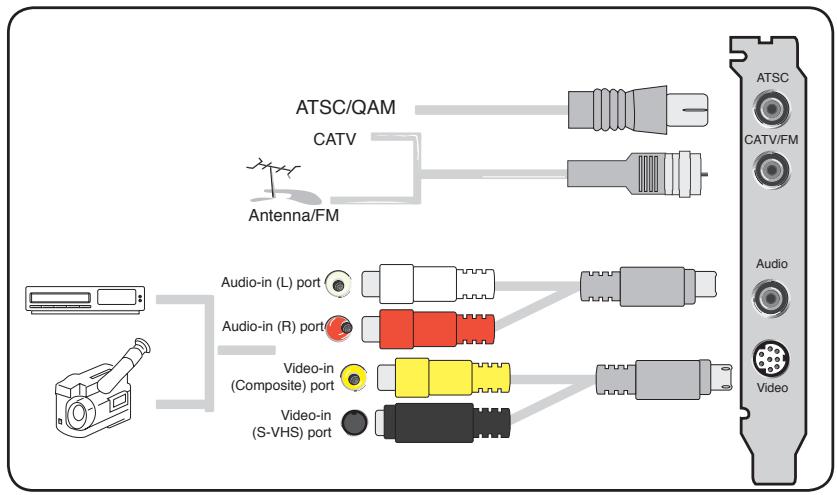

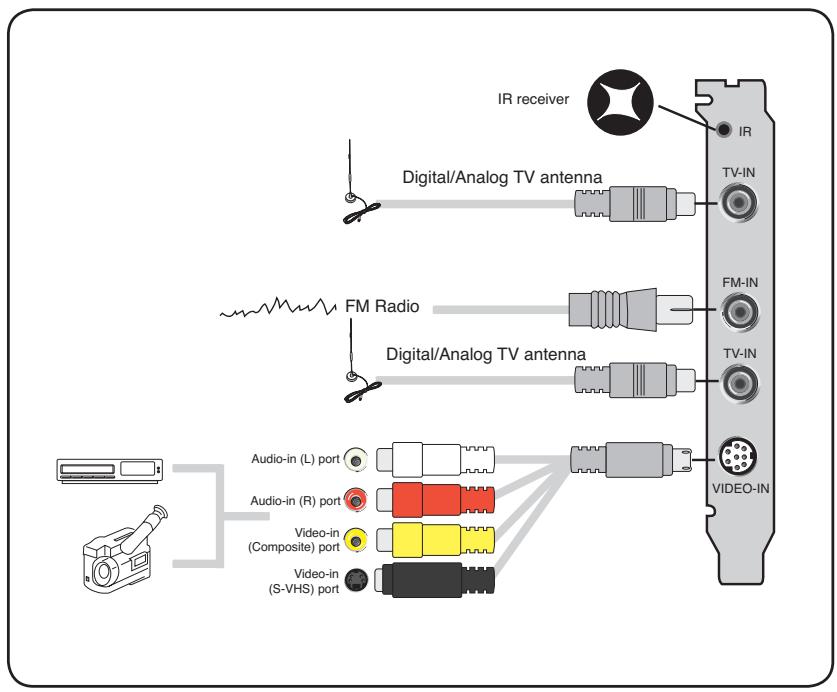

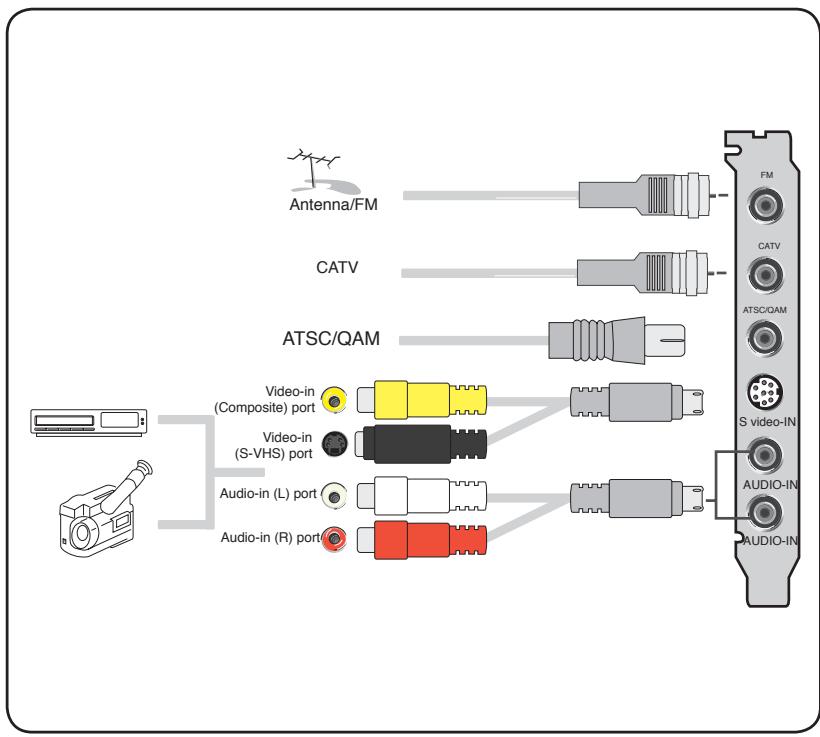

1.5.1 Carte TV (Combo/Double Tuner)

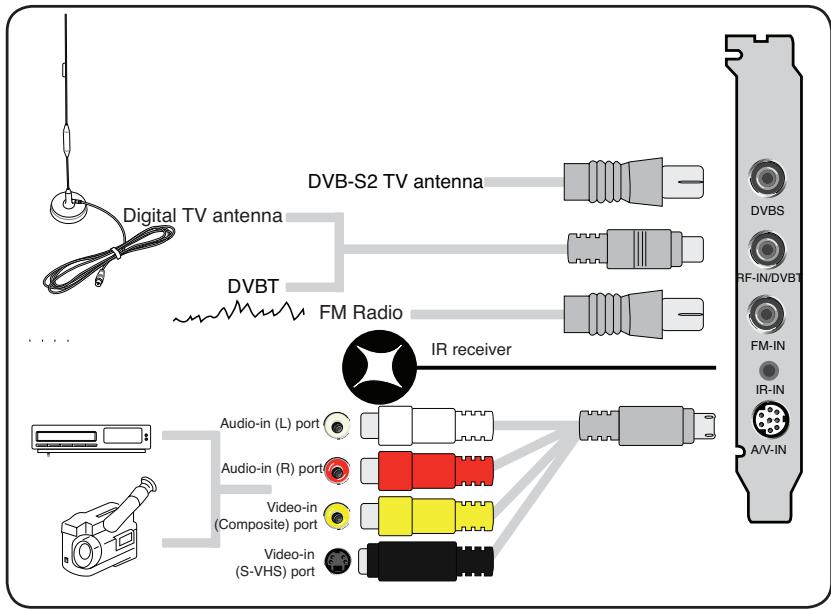

1.5.2 Carte TV (Tri)

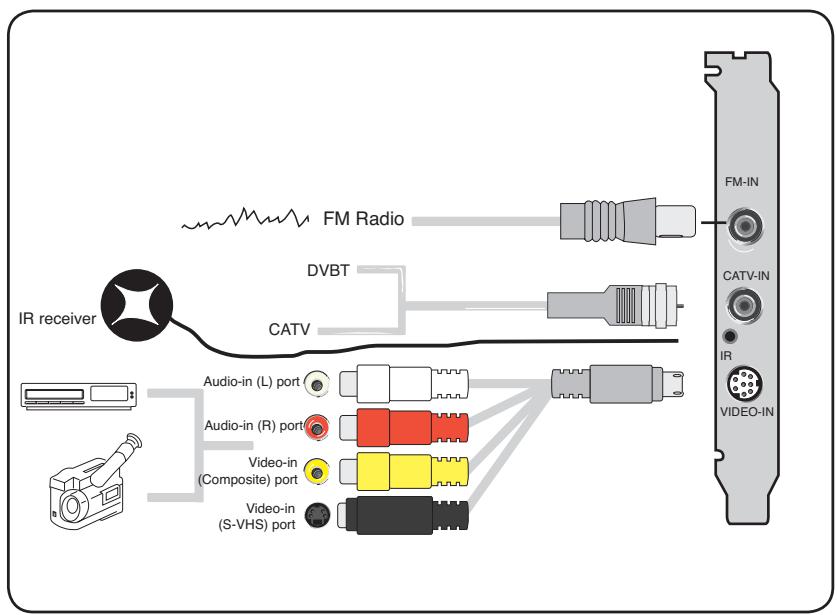

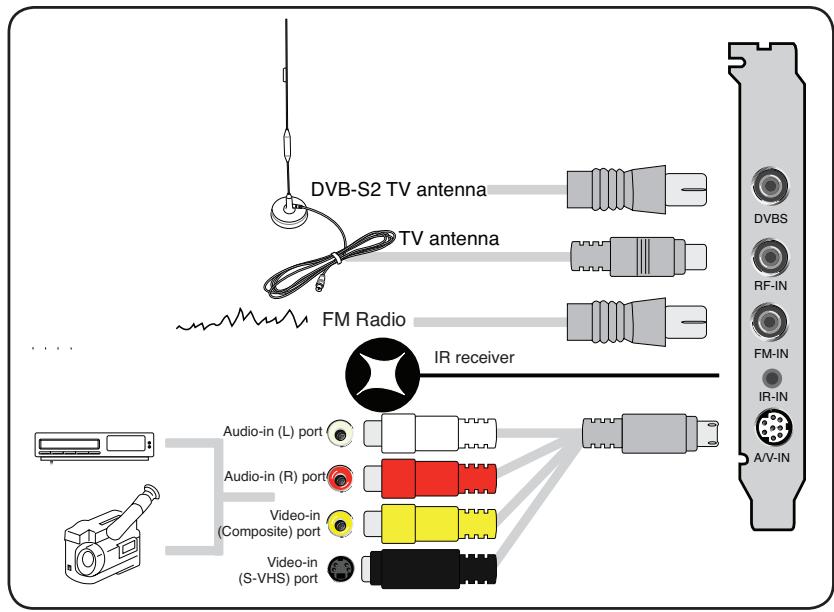

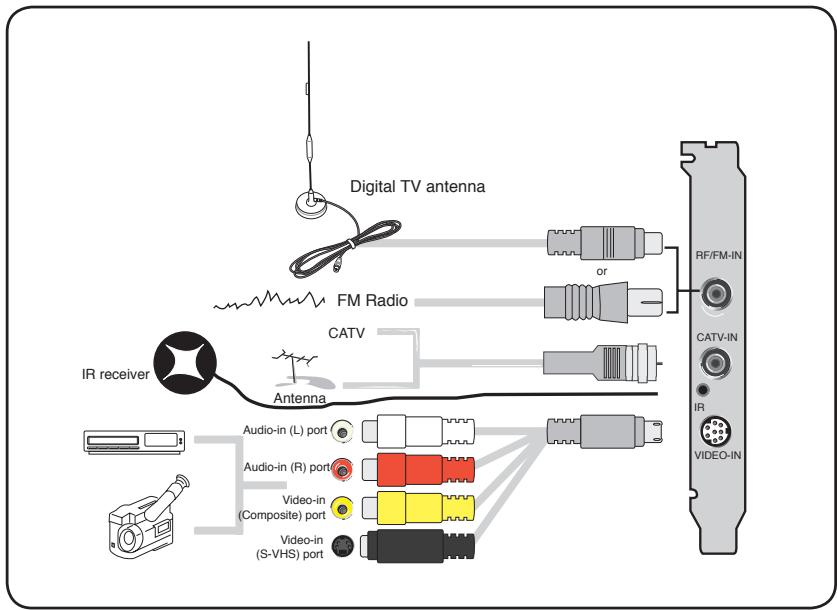

1.5.3 Carte TV (Hybride)

Vous pouvez connecter la carte TV Hybride à tous les péripériques qui sontprésentés dans l'illustration ci-dessus. Quant à la carte TV Analogique, vous ne pouvez la connecter à l'antenne TV TNT.

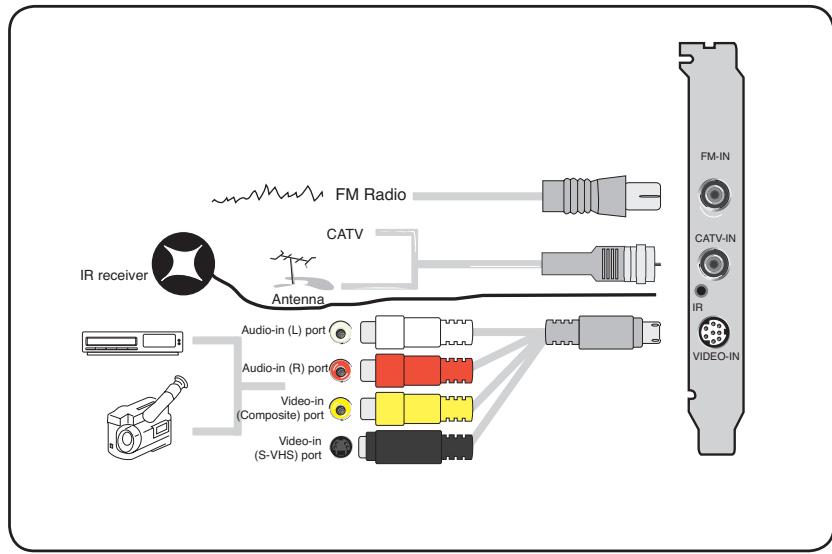

1.5.4 Carte TV (Analogue)

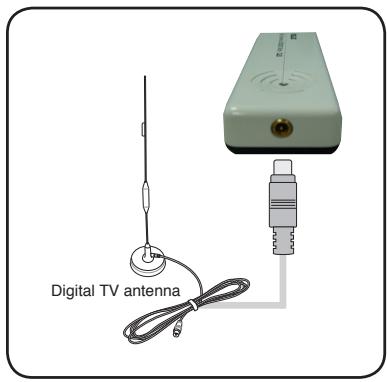

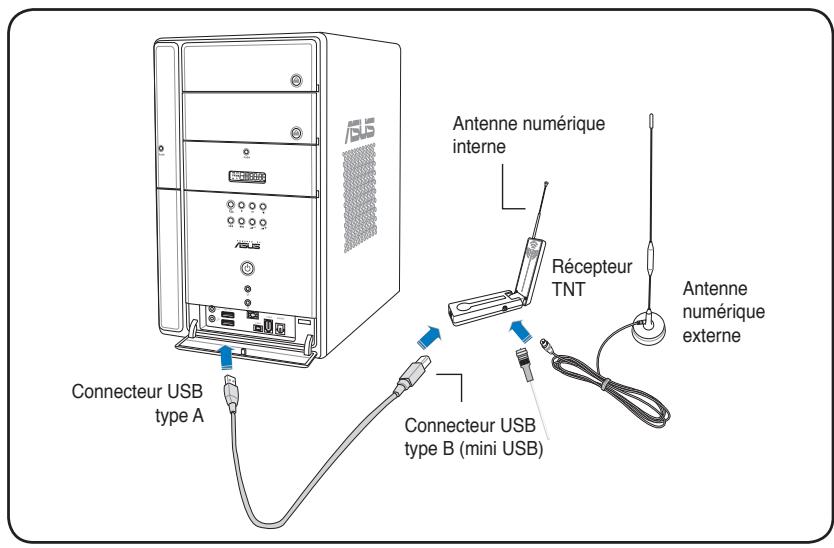

1.5.5 Récepteur TV (TNT) USB

• Le récepteur TV ASUS My Cinema U9000 Diversity est équipé d'une antennne interne. Vous pouvez en faire usage ou connecter l'U9000 à une antennne externe/extérieure via un adaptateur MCX-vers-IEC.
  L'antenne interieure offre une facilité de transport, et une meilleure couverture du signal TNT quand l'antenne extérieure n'est pas disponible.

Récepteur TV (TNT) USB

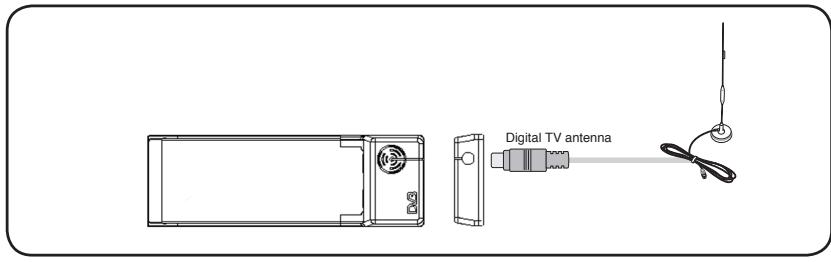

1.5.6 Carte (TNT) Express Card

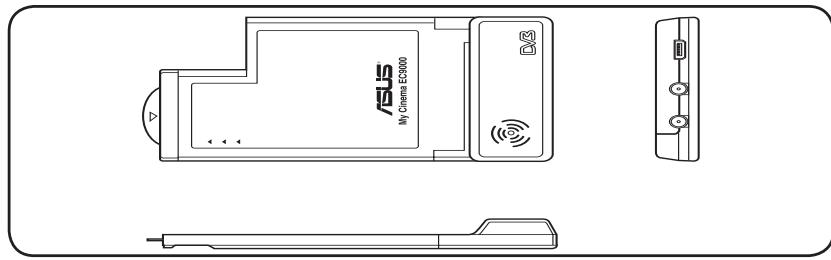

1.5.7 Carte (Hybrid) Express Card

Pour la carte ATSC Hybride Express Card, la série des composants peut différer.

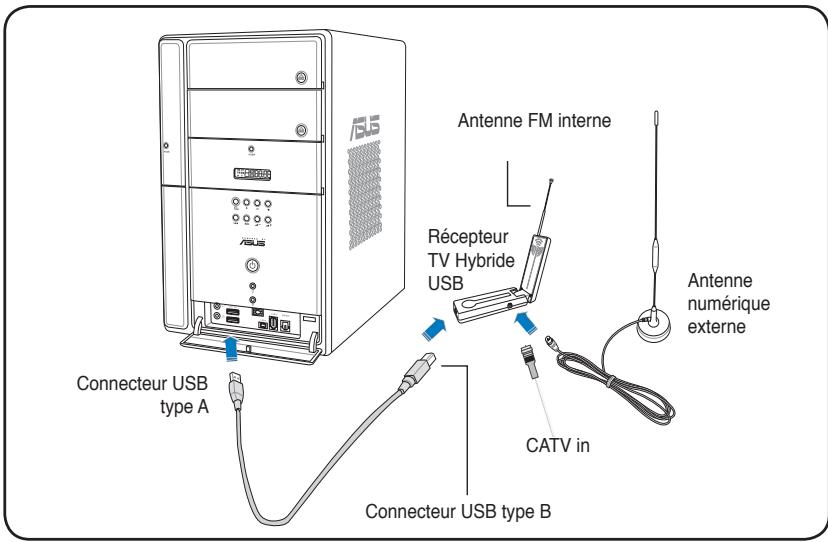

1.5.8 Récepteur TV (Hybride) USB

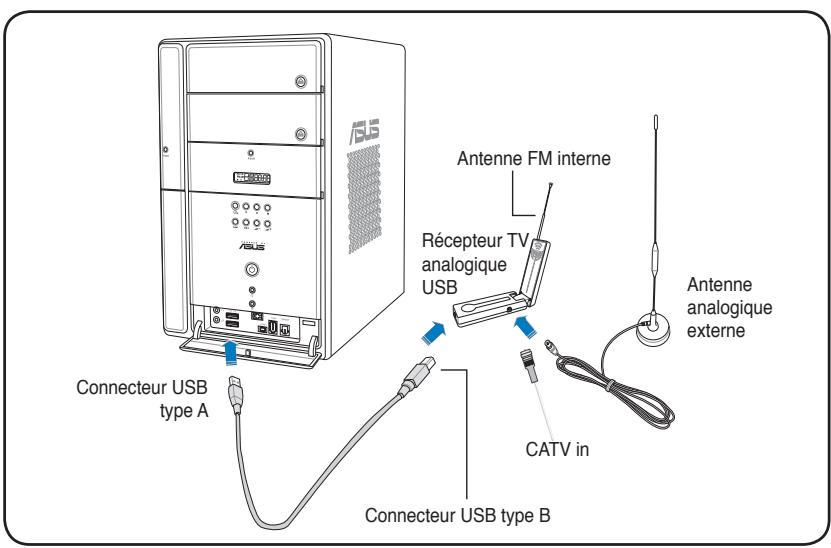

1.5.9 Récepteur TV (Analogique) USB

Chapitre 2

Ce chapitre déscrit l'installation des pilotes et des applications nécessaires à la carte/recepteur tuner TV ASUS.

2.1 Installation des pilotes

Vou aurez besoin d'installer les pilotes sur votre ordinateur pour utiliser la carte/ récepteur tuner TV ASUS. Réciferrez-vous à cette section lors de l'installation des pilotes.

Assurez-vous d'avoir installé Windows® XP sur votre ordinateur.
- Les écrons représentés dans cette section peuvent différer avec ceux que vous aurez à l'écran. Le contenu du CD de support peut changer sans averissement préalable.

2.1.1 Installer Microsoft DirectX®

Microsoft DirectX® X permit le support de l'accelération matérielle 3D sous Windows 98, Windows 2000, et Windows XP.

• Vérifiez que vous disposez de Microsoft DirectX® avant d'installer le pilote de la carte ASUS Tuner TV.
  Pour le support logiciel du MPEG sous Windows 98, vous doivent d'abord installer Microsoft DirectX X, puis un lecteur video compatible MPEG.

• Insérez le CD d'installation dans le lecteur optique, ou double-cliquez sur le lecteur de CD dans Poste de travail pour afficher l'écran d'auto-exécution. Vous pouvez également exécuter Setup32.exe situé dans le réseau \AutoRun du CD.

• Lisez Microsoft End User License Agreement (Accord de license de l'utilisateur Microsoft). Cliquez sur I accept the agreement (J'accepte I'accord de license), puis sur Next (Suivant).
• L'écran DirectX(R) Setup (Configuration DirectX(R) apparaît. Cliquez sur Next (Suivant) pour commencer l'installation.
• L'assistant installe automatique les bibliothèques DirectX® 9.0 sur votre ordinateur.

1. Ce message apparait quand la configuration est achieve. Clique OK pour terminer la procEDURE d'installation.

2.1.2 Installer les pilotes

Utiliser le programme d'installation rapide ASUS (Windows® XP/ Vista Basic) pour la carte/recepteur tuner TV externe.

1. Démarrez l'ordinateur.
2. Windows® détecte automatiquement la carte / récepteur tuner TV externe et affiche la fenêtre Assistant Nouveau matériel détecté. Cliquez sur Annuler.

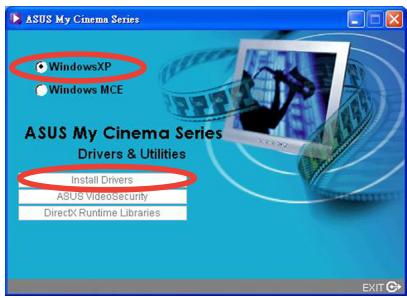

1. Insérez le CD de support dans le lecteur optique. L'écran Drivers & Utilities setup (Configuration des pilotes et des utilisaires) apparait.

Cochez I'option Windows XP/ Vista Basic.

Cliquez sur Install Drivers (Installer les pilotes).

1. Une barre de progression apparait vous indiquant I'etat de l'installation.

1. ÀpRES que tous les fichiers requis aient été installés sur votre ordinateur, cliquez sur Finish (Terminer) pour achiever la procédure d'installation.

Utiliser le programme d'installation rapide ASUS (Windows® Media Center Edition [MCE] 2005/Vista Premium) pour la carte/récepteur tuner TV ASUS

1. Démarrez l'ordinateur.

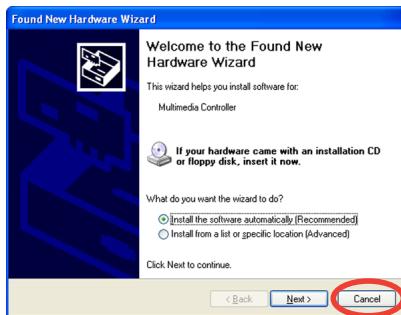

2. Windows® détecte automatiquement la carte/ récepteur tuner TV ASUS et affiche la fenêtre Assistant Nouveau matériel détecté. Cliquez sur Annuler.

1. Insérez le CD de support dans le lecteur optique. L'écran Drivers & Utilities setup (Configuration des pilotes et des utilisaires) apparait. Cochez l'option Windows® XP/ Vista Basic.
   Cliquez sur Install Drivers (Installer les pilotes).

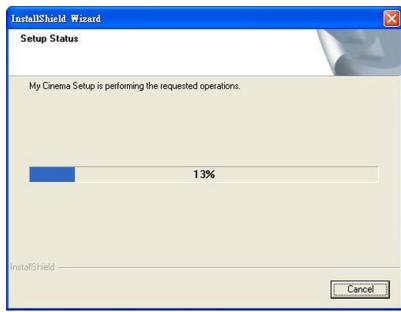

2. Une barre de progression apparaît vous indiquant l'objet de l'installation.

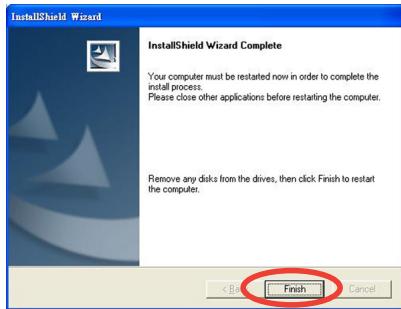

3. ÀpRES que tous les fichiers requis aient été installés sur votre ordinateur, cliquez sur Finish (Terminer) pour achiever la procédure d'installation.

1. A l'écran de configuration MCE Drivers and Utilities (Pilotes et utilisaires MCE), cliquez sur Install MCE plug-in (Installer le plugin MCE).

L'etape suivant ne concerne que les recepteurs TV ASUS avec un e antennae interne.

1. Allez à MCE > More Programs > ASUS TV Settings. Sélectionnez l'antenne que vous souhaitez utiliser.

Cliquez sur Apply (Appliquer).

• Vous pouvez connecter l'U9000 à une antennae externe/exterieure via un adaptateur MCX-vers-IEC. L'antenne interieure permet de booster la couverture du signal.

2.1.3 Déinstaller les pilotes

Si vous souhaitezmettrea jour les pilotes,ou que you n'en avez plus besoin; referez-vous a cette section pour desinstaller complètement les pilotes de votre ordinateur afin de gagner de I'espace disque.

1. Cliquez sur Demarrer > Panneau de configuration.
2. Double-cliquez sur I'icone Ajouter ou Supprimer des programmes.

1. Dans la liste des programmes, cliquez sur ASUS TV Tuner Card/Box Drivers.
2. Cliquez sur Modifier/Supprimer.

1. Une boîte de dialogue apparait. Cliquez sur OK pour supprimer tous les composants logiciels de la carte récepteur ASUS TV Tuner; sinon sur Cancel (Annuler).
2. Fermez toutes les applications avant de redémarrer l'ordinateur. Cliquez sur Finish (Terminer).

2.2 CyberLink® PowerCinema (en option)

Si vous utilisez Windows MCE/Vista Premium, vous ne pourrez pas regarder la TV en utilisant simultanément les applications CyberLink® PowerCinema et MCE.

Cette application vous permet de regarder la TV et des DVD, d'écouter la radio FM ou des CD audio, ou de visualiser les images stockées sur votre ordinateur. Pour plus de détails concernant la télécommande, voir l'Appendice A1.

Pour plus de détails sur cette application, référez-vous au mode d'emploi de Cyberlink PowerCinema contenu dans le CD de support.

2.3 Arcsoft TotalMedia (en option)

Si vous utilise Windows MCE/Vista Premium, vous ne pourrez pas regarder la TV en utilisant simultanément les applications Arcsoft TotalMedia et MCE.

Cette application vous permet de regarder la TV et des DVD, d'écouter la radio FM ou des CD audio, ou de visualiser les images stockées sur votre ordinateur. Utilisez la souris ou la télécommande pour naviguer dans l'interface utilisateur. Pour plus de détails concernant la télécommande, voir l'Appendice A1.

Utiliser le combo ASUS PE9400 :

Pour regarder la télé au format NTSC, selectionnez ASUS PE9400 BDA Analog TV Tuner (Tuner TV analogue ASUS PE9400 BDA) pour rechercher les chaînes.
Pour regarder un programme ATSC, selectionnez ASUS PE9400 BDA ATSC Tuner (Tuner TV analogique ASUS PE9400 BDA), puis selectionnez l'antenne pour rechercher les chaînes.
Pour regarder un programme Clear Qam, selectionnez ASUS PE9400 BDA ATSC Tuner (Tuner TV analogue ASUS PE9400 BDA), puis selectionnez le cable pour rechercher les chaînes.

Pour plus de détails sur cette application, référez-vous au mode d'emploi de Arcsoft TotalMedia contenu dans le CD de support.

2.4

Si vous utilise Windows MCE/Vista Premium, vous ne pourrez pas regarder la TV en utilisant simultanément les applications Presto! PVR et MCE.

Cette application vous permet de regarder la TV. Utilisez la souris ou la télécommande pour naviguer dans l'interface utilisateur. Pour plus de détails concernant la télécommande, voir l'Appendice A1.

Pour plus de détails sur cette application, reférez-vous au mode d'emploi de Presto! PVR contenu dans le CD de support.

2.5 Technologie ASUS Splendid

La technologie ASUS Splendid Analog TV Video Enhancement propulse les capacités graphiques des ordinateurs au niveau supérieurs, en ampliivant la qualité de l'image, la profondeur, et l'intensité de la couleur, ainsi que les détails de l'image afin d'apporter le meilleur rendu visuel. ASUS Splendid

plendid

Video Enhancement Technology

répond à vos plus grandes attentes. Regarder la télévision ou des films sur votre ordinateur devient alors une expérience réellement splendide.

La technologie ASUS Splendid Video Enhancement donne de la vie aux couleurs, et apporte les niveaux de contraste et de luminosité optimaux même sur images sombres. Vous pouzeCHOISER entre quatre profils correspondant chacun a un environment de visionnement. Selectionnez celui qui correspond le比较好 au？」Enriched (Standard), Vivid Color (Couleurs rehaussées), Theater (Effet cinema), et Crystal Clear (contraste amplifié).

2.6 ASUS VideoSecurity Online

VideoSecurity Online est un logiciel de surveillance qui détecte les mouvements. A l'aide de péripériques tels que caméscope, V8, Hi-8 numérique ou autre, vous pouvez utiliser VideoSecurity Online pour :

dete cter des intrus;
surveiller notre environnement;
détector des changements dans une zone spécifique ; et
connaitre à l'avance l'identité de vos visiteurs.

Dès qu'une quelconque variation est détectée, VideoSecurity Online effectue les opérations suivantes :

• Sauvegarde de la date/heure du début de l'événement, et exportation vers un fichier de base de données (watchdog.mdb).
• Capture de l'événement détesté et sauvegarde sur un fichier au format bitmap avec une image de référence illustrant la situation initiale avant que l'événement ne soit détesté par VideoSecurity Online. Vous pouvez utiliser n'importe quel logiciel de lecture video pour dire, modifier ou diffuser cette image.

Le fichier de base de données est sauvégarde dans le dossier Programmes.

VideoSecurity Online met à votre disposition quatre options vous permettant de déterminer chaque action doit être effectue lorsqu'un événement inhabituel est détecté.

2.7 ASUS EZVCR

ASUS EZVCR est un programme qui vous permet de regarder et d'enregistrer la TV en direct sur votre PC ou votre PC portable. ASUS EZVCR vous permit également d'écouter la radio sur les systèmes supportant cette fonction.

Pour plus d'informations, consultez le fichier d'aide de EZVCR.

L'illustration ci-dessous présente la fenêtre de l'interface utilisateur principale de ASUS EZVCR.

Configuration système requise

Logiciel

• Microsoft® Windows® XP Service Pack 2 et Microsoft® DirectX 9 ou au-delà.
• ASUS DVD 6.0

Matériel

Tuner TV ASUS
Carte son
- Proceseur : Intel® Pentium 4 2 GHz ou au-delà, AMD K7-2000+ ou au-delà, Intel® Centrino 1Go ou au-delà
Mémoire : au moins 256 Mo
Carte VGA: au moins 64 Mo de RAM
- Espace sur le disque dur : au moins 500 Mo d'espace libre sur le disque.

2.8 Installation sous Eee PC ASUS

Pour les Eee PC ASUS avec le système d'exploitation Linux, il existe deux méthodes différentes pour installer les pilotes et les applications : avec ou sans connexion Internet.

Si vous possédez une connexion Internet, suivez les étapes suivantes (récommendé) :

1. Connectez-vous à Internet.
2. Sélectionnez l'onglet Setting (paramètres), puis cliquez sur l'icone Add/Remove (Ajouter/Supprimer).
3. Sélectionnez l'onglet Play (Lecture), clique sur le pilote et l'application TV pour les installer.
4. Redemarrez le Eee PC.

Si vous ne possédez pas de connexion Internet, suivez les étapes suivantes :

1. Copiez le fichier sur votre réseau personnel.
2. Appuyez sur Ctrl+Alt+T.
3. Dans la console, saisissez sudo pour obtenir les privilèges nécessaires.
4. Saisissez tar xvfz dvbt-4eeepc.tar.gz
5. Saisissez install-xxxx pour installer le pilote et l'application.
6. Redémarrez le Eee PC pour que les modifications prennt effet.

Pour les Eee PC ASUS fonctionnant sous Microsoft® Windows®, reférez-vous à la section 2.1 : Installation des pilotes pourinstaller les pilotes et les applications.

Une fois l'installation terminée, vous pouvez exécuter l'application à partir de l'icone qui s'affiche sur le bureau.

Pour regarder des programmes TV sur votre Eee PC :

1. Appuyez sur F1 pour selectionner le pays lors du premier lancement.
2. Appuyez sur F1 pour selectionner la chaîne recherche.
3. Fermez l'application TV pour sauvegarder les chaînes.
4. Redémarrez l'application TV et approucem les programmes que vous désirez sur votre Eee PC.

Les étapes ci-dessus sont basées sur le ASUS U3100 mini et peuvent différer en fonction du produit Tuner TV ASUS utilisé. Telechargez le pilote le plus récent et lisez les instructions fournies sur le site Web d'ASUS: www.asus.com.

2.9 ASUS Plug and Play TV (en option)

ASUS Plug and Play TV est une application conviviale qui offre une expérience TV unique. Grâce à ASUS Plug and Play TV, vous pouvez regarder des programmes TV en connectant simplement une clé USB.

2.10 ASUS Pop-up TV (en option)

ASUS Pop-up TV est une application conviviale qui offre une expérience TV unique. Grâce à ASUS Pop-up TV, vous pouvez regarder des programmes TV en connectant simplement une clé USB.

Appendice

Ce chapitre offre des informations relatives à la télécommande, une description des touches, et des systèmes et standards TV internationaux.

A.1 Télecommande (en option)

La télécommande a eté concue uniquement pour l'application CyberLink®

PowerCinema. Utilisez-la pour apprécié au moins le visionnement de la télévision via CyberLink® PowerCinema.

\section*{Caracteristiques de la télécommande}

Portée d'opération	5 mètres (maximum)
Source d'alimentation	3V (2 x piles “AAA”)
Récepteur	Récepteur infrarouge (fourni)

A.1.1 Télecommande à 39 touches

Description des touches

Bouton	Mode
	TV	FM	DVD	VIDEO	PHOTO	MUSIQUE
tv	Mode TV	-	-	-	-	-
radio	-	Mode Radio	-	-	-	-
dvd	-	-	DVD mode	-	-	-
video	-	-	-	Mode Video	-	-
picture	-	-	-	-	Mode Photo	-
music	-	-	-	-	-	Mode Musique
home	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal
dvd/menu	-	-	Menu DVD	-	-	-
mute	Muet	Muet	Muet	Muet	Muet	Muet
full screen	Plein écran	Plein écran	Plein écran	Plein écran	Plein écran	Plein écran
recall	Retour à la chaîne précédente	-	-	-	-	-
back	Retour à la pagePREC.	Retour à la pagePREC.	Retour à la pagePREC.	Retour à la pagePREC.	Retour à la pagePREC.	Retour à la pagePREC.
+ ch.	Chaîne préc/suiv.	Recherche préc./suv.	Chapitre préc./suv.	-	-	-
+ vol.	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume
0 ~ 9	0 ~9	0 ~9	0 ~9	-	-	-
(enter)	Entrée	Entrée	Entrée	Entrée	Entrée	Entrée
^	Haut	Haut	Haut	Haut	Haut	Haut
✓	Bas	Bas	Bas	Bas	Bas	Bas
←	Gaugue	Gaugue	Gaugue	Gaugue	Gaugue	Gaugue
→	Droite	Droite	Droite	Droite	Droite	Droite
rec	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer

(Continue à la page suivante)

Bouton	Mode
	TV	FM	DVD	VIDEO	PHOTO	MUSIC
close	Fermer l'app.	Fermer l'app.	Fermer l'app.	Fermer l'app.	Fermer l'app.	Fermer l'app.
stop	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt
«	Chapitre préçédent	Chapitre préçédent	Chapitre préçédent	Chapitre préçédent	Chapitre préçédent	Chapitre préçédent
«	Next chapter	Next chapter	Next chapter	Next chapter	Next chapter	Next chapter
rew	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner
forward	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide
play/pause	Lecture/pause	Lecture/pause	Lecture/pause	Lecture/pause	Lecture/pause	Lecture/pause

A.1.2 Telecommande à 21 touches

Layout

Description des touches

Bouton	Mode
	TV	FM	DVD	VIDEO	PHOTO	MUSIC
M	Mode TV	-	-	-	-	-
■	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt
×	Fermer	Fermer	Fermer	Fermer	Fermer	Fermer
←	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner
II	Lecture/Pause	Lecture/Pause	Lecture/Pause	Lecture/Pause	Lecture/Pause	Lecture/Pause
→	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide
+	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal	Retour au menu principal
←	Précédent	Précédent	Précédent	Précédent	Précédent	Précédent
+CH	Chaîne préc/suiv	Recherche avant/arrête	Chapitre préc./suv.	-	-	-
+vol	Aug./dim le volume	Aug./dim le volume	Aug./dim le volume	Aug./dim le volume	Aug./dim le volume	Aug./dim le volume
OK	Entrée	Entrée	Entrée	Entrée	Entrée	Entée
▲	Haut	Haut	Haut	Haut	Haut	Haut
▼	Bas	Bas	Bas	Bas	Bas	Bas
◇	Gauche	Gauche	Gauche	Gauche	Gauche	Gauche
◇	Droie	Droie	Droie	Droie	Droie	Droie
REC	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer
MUTE	Muet	Muet	Muet	Muet	Muet	Muet
RECALL	Retour à la chaine précédente	-	-	-	-	-

A.1.3 Télecommande à 46 touches

Layout

Description des touches

Bouton	Mode
	TV	FM	DVD	VIDEO	PHOTO	MUSIQUE
0	Alimentation	Alimentation	Alimentation	Alimentation	Alimentation	Alimentation
H	Pause	Pause	Pause	Pause	Pause	Pause
■	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt	Arrêt
●	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer	Enregistrer
←	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner	Rembobiner
▶	Lecture	Lecture	Lecture	Lecture	Lecture	Lecture
◇	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide	Avance rapide
M	Repasser	Repasser	Repasser	Repasser	Repasser	Repasser
OK	Sauter	Sauter	Sauter	Sauter	Sauter	Sauter
I	I Plus	-	-	-	-	-
●	Chapitre précédent	Chapitre précédent	Chapitre précédent	Chapitre précédent	Chapitre précédent	Chapitre précédent
OK	OK	OK	OK	OK	OK	OK
▲	Haut	Haut	Haut	Haut	Haut	Haut
•	Droite	Droite	Droite	Droite	Droite	Droite
↓	Gauche	Gauche	Gauche	Gauche	Gauche	Gauche
▼	Bas	Bas	Bas	Bas	Bas	Bas
+	Chaîne préc/suiv.	Recherche préc./suv.	Chapitre préc./suv.	-	-	-
-	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume	Aug./dim.le volume
◎	Muet	Muet	Muet	Muet	Muet	Muet
齿	Enregistrer TV	-	-	-	-	-
田	Guide	Guide	Guide	Guide	Guide	Guide
齿	Mode TV	-	-	-	-	-
田	Retour au menu DVD	Retour au menu DVD	Retour au menu DVD	Retour au menu DVD	Retour au menu DVD	Retour au menu DVD
0~9	0~9	0~9	0~9	-	-	-
CLUSTER	Effacer	Effacer	-	-	-	-
TET	Télétexte	-	-	-	-	-
ENTREE	Entrée	Entrée	Entrée	Entrée	Entrée	Entrée

A.2 Systèmes et standards TV internationaux (TV analogue)

• Les systèmes et les standards TV peuvent changer à tout moment sans avertissement. Cette liste n'est fournie qu'à titre de referencia.
  Assurez-vous que votre carte TV est conforme au système et au standard utilisé dans toute pays ou toute zone.

(Continue à la page suivante)

ZONE	TV	STEREO	SOUS-TITRES
Albanie	PAL B/G
Argentine	PAL-N
Australie	PAL B/G	FM-FM	Télétexte
Autrique	PAL B/G	FM-FM	Télétexte
Âôres (Portugal)	PAL B
Bahamas	NTSC M
Bahrain	PAL B
Barbade	NTSC N
Belgique	PAL B/G	Nicam	Télétexte
Bermudes	NTSC M
Brésil	PAL-M	MTS
Bulgarie	SECAM D
Canada	NTSC M	MTS	CC
Canaries.	PAL B
Chine	PAL D
Colombie	NTSC N
Chypre	PAL B
Rép. Tchéque	SECAM/PAL D/K
Danemark	PAL B	Nicam	Télétexte
Egypte	SECAM B
Iles Féroé (DK)	PAL B
Finlande	PAL B/G	Nicam	Télétexte
France	SECAM E/L
Gambia	PAL I
Allemagne	PAL B/G	FM-FM	Télétexte
Allemagne (ex-RDA)	SECAM/PAL B/G
Gibraltar	PAL B
Grèce	SECAM B/H
Hong-Kong	PAL I	Nicam
Hongrie	PAL B/G	Nicam
Islande	PAL B
Inde	PAL B
Indonésie	PAL B
Iran	SECAM H
Irlande	PAL I	Nicam	Télétexte
Israël	PAL B/G	Nicam	TéléTexté
Italie	PAL B/G	FM/FM	TéléTexté
Jamaïque	SECAM M
Japon	NTSC J
Jordanie	PAL B
Kenya	PAL B
Corée	NTSC M
Luxembourg	PAL B/G		TéléTexté
Madeire	PAL B
Madagascar	SECAM B
Malaisie	PAL B
Malte	PAL B/G
Ile Maurice	SECAM B
Mexique	NTSC M	MTS	CC
Monaco	SECAM/PAL L/G
Maroc	SECAM B
Pays-Bas	PAL B/G	FM-FM	TéléTexté
Nouvelle Zélande	PAL B/G	Nicam	TéléTexté
Corée du Nord	SECAM/PAL D, D/K
Norvège	PAL B/G	Nicam
Pakistan	PAL B
Paraguay	PAL N
Pérou	NTSC M
Philipines	NTSC M
Pologne	PAL D/K		TéléTexté
Portugal	PAL B/G	Nicam	TéléTexté
Roumanie	PAL G
Russia	SECAM D/K
Arabie Saoudite	SECAM B
Seychelles	PAL I
Singapour	PAL B
Afrique du Sud	PAL I
Corée du Sud	NTSC N
Espagne	PAL B/G	Nicam
Sri Lanka	PAL B/G
Suède	PAL B/G	Nicam	TéléTexté
Suisse	PAL B/G	FM-FM	TéléTexté
Tahiti	SECAM KI
Taiwan	NTSC M
Thailand	PAL B
Trinidad	NTSC M
Tunisie	SECAM B
Turquie	PAL B		TéléTexté
Ukraine	SECAM D/K
Emirats Arabes Unis	PAL B/G
Etats-Unis	NTSC M
Royaume-Uni	PAL I
Vietnam	NTSC/SECAM M/D
Yousoglavie	PAL B/G
Zambia	PAL B/G
Zimbabwe	PAL B/G

A.3 Systèmes et standards TV internationaux (DVB-T)

TYPE	PAYS	BW	BANDE
DVB-T+PAL	Australie	7 MHz	V/UCH
DVB-T+PAL	Autrique	8 MHz	UHF
DVB-T+PAL	Belgique	8 MHz	UHF
DVB-T+PAL	Danemark	8 MHz	UHF
DVB-T+PAL	Estonie	8 MHz	UHF
DVB-T+PAL	Iles Féroé	8 MHz	UHF
DVB-T+PAL	Finlande	8 MHz	UHF
DVB-T+PAL	France	8 MHz	-
DVB-T+PAL	Allemagne	7/8 MHz	V/UCH
DVB-T+PAL	Hongrie	8 MHz	UHF
DVB-T+PAL	Italie	7/8 MHz	V/UCH
DVB-T+PAL	Inde	-	-
DVB-T+PAL	Irlande	8 MHz	UHF
DVB-T+PAL	Lettonie	8 MHz	UHF
DVB-T+PAL	Litanie	-	-
DVB-T+PAL	Luxembourg	-	-
DVB-T+PAL	Pays-Bas	8 MHz	UHF
DVB-T+PAL	Norvège	8 MHz	UHF
DVB-T+PAL	Pologne	8 MHz	UHF
DVB-T+PAL	Portugal	8 MHz	UHF
DVB-T+PAL	Singapour	8 MHz	UHF
DVB-T+PAL	Slovaquie	-	-
DVB-T+PAL	Slovenie	7/8 MHz	V/UCH
DVB-T+PAL	Afrique du Sud	8 MHz	UHF
DVB-T+PAL	Espagne	8 MHz	UHF
DVB-T+PAL	Suède	8 MHz	UHF
DVB-T+PAL	Suisse	8 MHz	UHF
DVB-T+PAL	Royaume-Uni	8 MHz	UHF
DVB-T+NTSC	Taiwan	6 MHz	UHF

A.4 Systèmes et standards TV internationaux (ATSC)

A.5 Systèmes et standards TV internationaux (DMB-TH)
