BD-103RAA HAIER

„ Arrière du condensateur (R) „ Compresseur (P) (moteur) „ Tube capillaire (Q) „ Filtre de séchage (N)

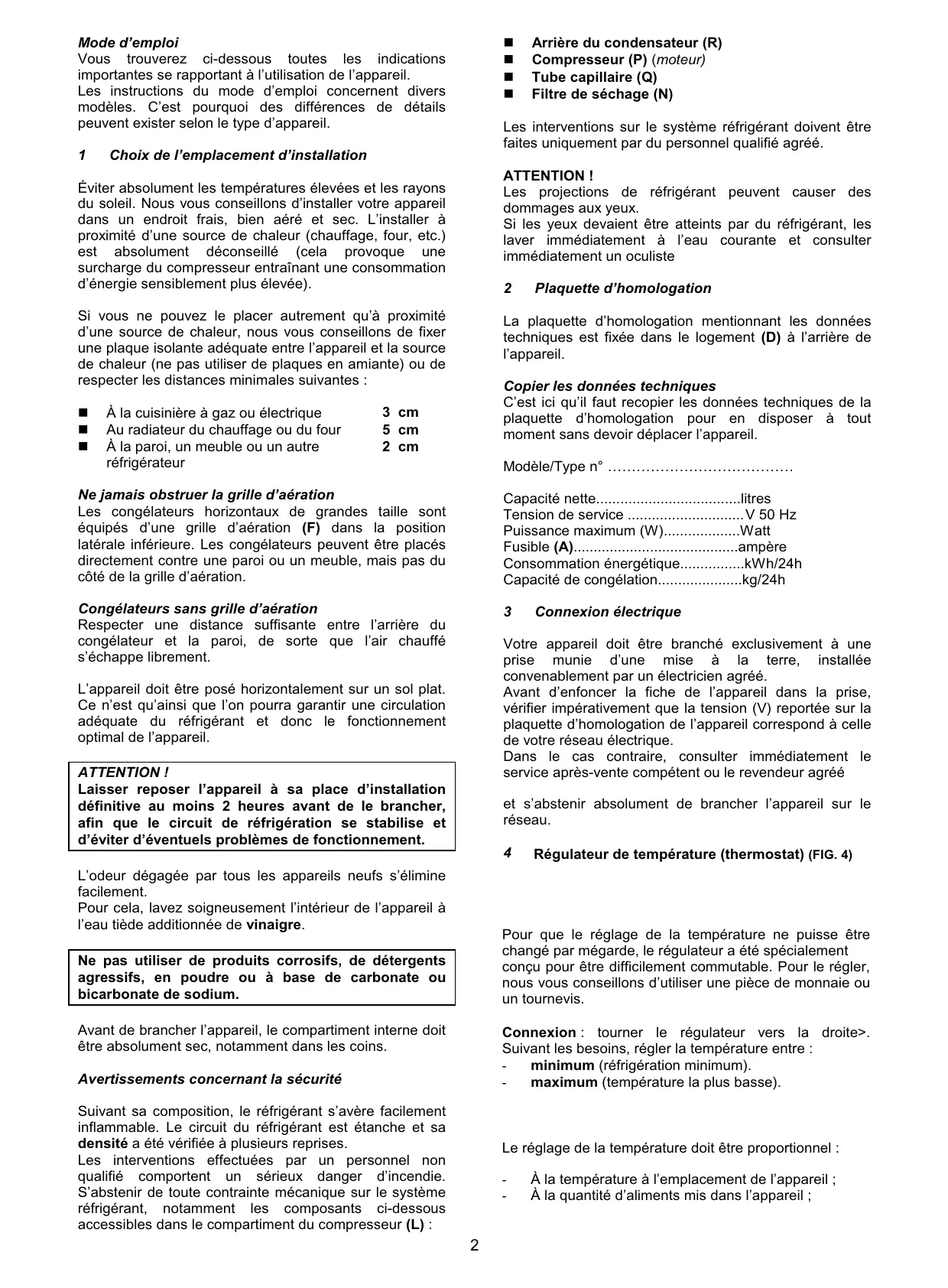

Vous trouverez ci-dessous toutes les indications importantes se rapportant à l’utilisation de l’appareil. Les instructions du mode d’emploi concernent divers modèles. C’est pourquoi des différences de détails peuvent exister selon le type d’appareil. 1

Les interventions sur le système réfrigérant doivent être faites uniquement par du personnel qualifié agréé.

Choix de l’emplacement d’installation

Les projections de réfrigérant peuvent causer des dommages aux yeux. Si les yeux devaient être atteints par du réfrigérant, les laver immédiatement à l’eau courante et consulter immédiatement un oculiste

Éviter absolument les températures élevées et les rayons du soleil. Nous vous conseillons d’installer votre appareil dans un endroit frais, bien aéré et sec. L’installer à proximité d’une source de chaleur (chauffage, four, etc.) est absolument déconseillé (cela provoque une surcharge du compresseur entraînant une consommation d’énergie sensiblement plus élevée).

Si vous ne pouvez le placer autrement qu’à proximité d’une source de chaleur, nous vous conseillons de fixer une plaque isolante adéquate entre l’appareil et la source de chaleur (ne pas utiliser de plaques en amiante) ou de respecter les distances minimales suivantes :

„ À la cuisinière à gaz ou électrique „ Au radiateur du chauffage ou du four „ À la paroi, un meuble ou un autre réfrigérateur

Plaquette d’homologation

La plaquette d’homologation mentionnant les données techniques est fixée dans le logement (D) à l’arrière de l’appareil.

Copier les données techniques C’est ici qu’il faut recopier les données techniques de la plaquette d’homologation pour en disposer à tout moment sans devoir déplacer l’appareil.

Modèle/Type n° …………………………………

Ne jamais obstruer la grille d’aération

Les congélateurs horizontaux de grandes taille sont équipés d’une grille d’aération (F) dans la position latérale inférieure. Les congélateurs peuvent être placés directement contre une paroi ou un meuble, mais pas du côté de la grille d’aération.

Capacité nettelitres

Tension de service V 50 Hz Puissance maximum (W)Watt Fusible (A)ampère Consommation énergétiquekWh/24h Capacité de congélationkg/24h

Congélateurs sans grille d’aération

Respecter une distance suffisante entre l’arrière du congélateur et la paroi, de sorte que l’air chauffé s’échappe librement.

Connexion électrique

Votre appareil doit être branché exclusivement à une prise munie d’une mise à la terre, installée convenablement par un électricien agréé.

Avant d’enfoncer la fiche de l’appareil dans la prise, vérifier impérativement que la tension (V) reportée sur la plaquette d’homologation de l’appareil correspond à celle de votre réseau électrique. Dans le cas contraire, consulter immédiatement le service après-vente compétent ou le revendeur agréé

L’appareil doit être posé horizontalement sur un sol plat.

Ce n’est qu’ainsi que l’on pourra garantir une circulation adéquate du réfrigérant et donc le fonctionnement optimal de l’appareil. ATTENTION ! Laisser reposer l’appareil à sa place d’installation définitive au moins 2 heures avant de le brancher, afin que le circuit de réfrigération se stabilise et d’éviter d’éventuels problèmes de fonctionnement.

et s’abstenir absolument de brancher l’appareil sur le réseau.

L’odeur dégagée par tous les appareils neufs s’élimine facilement.

Pour cela, lavez soigneusement l’intérieur de l’appareil à l’eau tiède additionnée de vinaigre.

Régulateur de température (thermostat) (FIG. 4)

Pour que le réglage de la température ne puisse être changé par mégarde, le régulateur a été spécialement conçu pour être difficilement commutable. Pour le régler, nous vous conseillons d’utiliser une pièce de monnaie ou un tournevis.

Ne pas utiliser de produits corrosifs, de détergents agressifs, en poudre ou à base de carbonate ou bicarbonate de sodium.

Avant de brancher l’appareil, le compartiment interne doit être absolument sec, notamment dans les coins.

Connexion : tourner le régulateur vers la droite>.

Suivant les besoins, régler la température entre : minimum (réfrigération minimum). maximum (température la plus basse). -

Avertissements concernant la sécurité

Suivant sa composition, le réfrigérant s’avère facilement inflammable. Le circuit du réfrigérant est étanche et sa densité a été vérifiée à plusieurs reprises. Les interventions effectuées par un personnel non qualifié comportent un sérieux danger d’incendie. S’abstenir de toute contrainte mécanique sur le système réfrigérant, notamment les composants ci-dessous accessibles dans le compartiment du compresseur (L) :

Le réglage de la température doit être proportionnel :

À la température à l’emplacement de l’appareil ;

À la quantité d’aliments mis dans l’appareil ;

Sortir toute la documentation du compartiment interne de l’appareil, ainsi que les accessoires

éventuellement présents. 4. Nettoyer le compartiment interne à l’eau tiède additionnée de vinaigre et essuyer soigneusement avec un chiffon. 5. Fermer l’appareil. 6. Mettre la fiche dans la prise. 7. Brancher l’appareil en tournant le régulateur de température sur la droite (FIG. 4) (tourner d’abord le régulateur à l’extrême droite en position maximale). (Les voyants vert et rouge s’allument). 8. S’il y en a un, enclencher l’interrupteur de (le voyant jaune SUPER-CONGÉLATION s’allume). 9. Ne pas ouvrir l’appareil pendant environ 4 heures ou jusqu’à ce que le voyant rouge soit éteint, pour que le compartiment interne soit suffisamment refroidi. 10. Vous pouvez maintenant remplir le congélateur d’aliments déjà congelés à –18 °C (aliments achetés congelés). (Voir chapitre « Hauteur maximum d’empilage »). 11. Au plus tard après 24 heures, déconnectez à nouveau l’interrupteur de SUPER-CONGÉLATION. 12. Si vous souhaitez congeler des aliments frais, pas encore congelés, procédez comme indiqué au chapitre « Congélation/conservation des aliments frais ».

À la fréquence d’ouverture de l’appareil.

Nous vous conseillons de choisir une température moyenne.

Vous pourrez rapidement, par une observation précise, établir vous-même le meilleur réglage correspondant à vos besoins. 5

Si votre appareil est équipé de voyants lumineux, voici leur signification : vert = CONTROL (contrôle)

L’appareil est relié au secteur et fonctionne. Le voyant vert doit toujours être allumé lorsque l’appareil est raccordé à l’alimentation électrique et qu’il est branché. Ce voyant est particulièrement important, puisqu’en cas de chutes de tension, les voyants rouge et jaune ne fonctionnent plus et ne peuvent donc rien signaler. -

rouge = ALARM (alarme)

Température intérieure trop élevée

Si le voyant rouge reste allumé, ce peut être pour diverses raisons :

„ Première mise en fonction de l’appareil ; „ Remise en fonction après le dégivrage ; „ Introduction d’aliments frais.

Ne pas congeler de bouteilles contenant des boissons. Le liquide se dilate durant la congélation et la bouteille pourrait éclater. Ne jamais conserver de récipients contenant des substances explosives (allume-gaz, essence, éther etc.) dans le compartiment de l’appareil. En cas de conservation de produits congelés, suivre absolument les instructions du fabricant figurant sur leur emballage.

Dans ces cas, si le voyant rouge reste allumé, c’est normal. Le voyant s’éteindra automatiquement lorsque la température intérieure atteint environ –15°C.

Si l’appareil en est équipé, enclencher l’interrupteur de SUPER-CONGÉLATION (FIG. 4). (Le déconnecter au maximum après 24 heures ou une fois le voyant rouge éteint). Dans tous les cas, n’ouvrir si possible l’appareil qu’une fois le voyant rouge éteint.

Glaces et glaçons ne doivent être consommés congelés que quelques minutes après avoir été sortis de l’appareil, pour éviter de se blesser les lèvres et la langue (brûlure de la peau). Pour la même raison, éviter de toucher les parois internes glacées avec les mains mouillées. Nous vous conseillons de consommer immédiatement les produits décongelés ou à moitié décongelés. La re congélation est en principe déconseillée.

Cependant, si le voyant rouge reste encore allumé après

12-24 heures, il est possible qu’une vraie panne se soit produite. Se rapporter pour cela au chapitre : « Détection des pannes/causes/remèdes » à la fin de ce mode d’emploi.

jaune =INTERRUPTEUR DE SUPERCONGÉLATION Lorsque qu’il est enclenché, le thermostat est mis hors fonction.

Presque tous les produits frais peuvent être congelés et conservés dans votre appareil. C’est pourquoi nous avons indiqué un tableau des produits les plus fréquemment congelés en indiquant les durées de conservation possibles et le matériau d’emballage préférable (voir « Tableau de conservation » dans les présentes instructions de ce mode d’emploi)

Le compresseur produit sa fonction de refroidissement jusqu’à ce que l’interrupteur de SUPER-CONGÉLATION soit à nouveau déclenché.

Avant de les mettre dans l’appareil, marquer les emballages des divers produits frais, car en cas d’emploi de sachets plastique transparents les aliments congelés sont difficilement reconnaissables.

À ce propos, nous vous conseillons d’utiliser les étiquettes pour produits congelés que l’on trouve dans le commerce. Envelopper les produits frais dans des sachets adéquats, en les divisant en portions que vous avez l’habitude d’utiliser, pour éviter de décongeler de grosses quantités que vous ne consommeriez pas en une journée. Identifier les portions en marquant au moins les informations suivantes :

Si l’appareil en est équipé, une alarme sonore se fait entendre en plus du voyant rouge qui s’allume. Elle se déconnecte automatiquement une fois l’interrupteur de

SUPER-CONGÉLATION enclenché. 7 1. 2.

Congélation / Conservation des aliments frais

Mise en fonction de l’appareil

Déballer complètement l’appareil. Enlever les parties en polystyrène du compartiment du compresseur (si c’est le cas).

„ Nom du produit (par exemple : filet de bœuf) ;

„ Poids de la portion ;

„ Quantité (nombre de pièces) ; „ Date de congélation ; „ Date de consommation (voir conservation »).

Un quart plein, ou Bas moins

Il faut consommer immédiatement les produits déjà décongelés une fois.

Consommer les produits décongelés dans les 24 heures. 11

„ Ne pas ouvrir le couvercle du congélateur juste après l’avoir fermé, et ne pas l’ouvrir trop fortement.

Un éventuel vide sur la garniture (B) disparaît après 1-2 minutes, le couvercle peut ainsi être ouvert à nouveau normalement. „ Laisser refroidir les aliments cuisinés à la température ambiante, pour éviter la formation de condensation et de glace dans l’appareil. „ Laisser le couvercle du congélateur ouvert le moins longtemps possible, pour ne pas gaspiller de courant et éviter la formation de glace superflue dans l’appareil. „ Au cas où le voyant rouge s’allumerait de façon inattendue ou plus longtemps que d’habitude, n’ouvrez en aucun cas l’appareil, mais prenez les mesures nécessaires (voir chapitre « Détection des pannes/causes/remèdes »). „ Ne jamais employer de tournevis ou à autres outils métalliques pour enlever la couche de glace. Les parois intérieures sont très sensibles et ne supportent pas le contact avec des objets pointus. Se servir exclusivement de grattoirs en plastique ou en bois non pointus.

Déconnecter l’interrupteur de

SUPERCONGELATION (le voyant jaune s’éteint). Régler le régulateur de température selon le degré de remplissage de l’appareil (voir « Hauteur maximale d’empilage »). Surveiller si possible la température du compartiment de conservation (E) au moyen d’un thermomètre mesurant les températures jusqu’à – 26°C. La température de conservation doit toujours être au minimum de –18 °C.

Pour garantir une conservation optimale des produits congelés, nous vous recommandons de ne jamais remplir le compartiment de congélation (E) jusqu’à la ligne supérieure. Toujours prévoir un certain espace entre le couvercle et les produits congelés.

congélateur). Nettoyer de temps en temps le joint (B) à l’eau chaude sans utiliser de détergent.

Si votre appareil est muni d’un condensateur sur la paroi derrière (R), en enlever de temps en temps la saleté et la poussière qui pourraient empêcher l’évacuation de la chaleur du compartiment interne et augmenter sensiblement la consommation d’énergie. Nous vous recommandons d’utiliser une brosse souple ou un balai pour nettoyer le condensateur.

Régler toujours le régulateur de température (FIG. 4) selon la quantité remplie.

En cas de mise hors service de l’appareil pendant une longue durée (vacances, etc.), le laisser ouvert pour

éviter la formation de mauvaises odeurs à l’intérieur. Pour les appareils à serrure : mettre la serrure sur « fermé » et maintenir le couvercle du congélateur levé. Garder la clé hors de portée des enfants pour éviter tout accident durant leurs jeux.

À température ambiante normale (entre +18 °C et + 22

°C), nous vous recommandons de placer le régulateur de la température dans les positions ci-dessous pour économiser l’énergie : Marque d’empilage Position Dessus Sur 12h. Milieu Sur 10h.

Nettoyage et entretien

Pour conserver à votre appareil un aspect soigné même

à l’extérieur, utilisez de temps en temps un produit à polir les meubles ou un produit pour objets vernis (ne jamais s’en servir à l’intérieur du

Hauteur maximale d’empilage

Plein À moitié plein

Mesures de sécurité et conseils

„ À chaque nettoyage ou dégivrage, débrancher votre appareil.

Remplissage d’aliments frais

(non congelés) Veiller à ce qu’au plus tôt 24 heures après avoir mis des aliments frais, l’on puisse ajouter la quantité adéquate à la capacité de congélation (xx kg/24h) de votre appareil. (Ne pas dépasser la hauteur d’empilage maximum). 9

Durée de conservation

La durée de conservation des produits pré-congelés diffère beaucoup selon le type d’aliment et sa composition. À ce propos, respecter les instructions du producteur se trouvant sur l’emballage du produit.

Quant aux aliments frais que vous congelez vousmêmes, respectez les indications du tableau de conservation dans ce mode d’emploi.

Puis procéder comme suit : a) Placer si possible les aliments frais dans le compartiment de pré-congélation latéral (1) (pas sur tous les modèles) ou au fond du congélateur où règne la température la plus basse.

À ce propos, éviter tout contact en plaçant les aliments frais et ceux déjà congelés, sinon ils pourraient se décongeler et la durée de conservation prévue ne serait plus valable. b) Dans les 24 heures, mettre les produits de manière à n’atteindre que la quantité d’aliments frais adéquate à la capacité de congélation de votre appareil. Se reporter aux données mentionnées sur la plaquette d’homologation (xx kg/24h). c) S’il y en a un, enclencher l’interrupteur de SUPERCONGELATION (FIG. 4) (pas obligatoire si l’on introduit des aliments déjà congelés (par exemple : produits congelés). d) 24 heures plus tard, retirer les produits congelés du fond du congélateur ou du compartiment de précongélation et les mettre dans un panier (K), de sorte que le compartiment de pré-congélation ou le fond du congélateur servent à congeler d’autres aliments frais. e)

Durée appr. de conservation (mois)

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Récipient en plastique

> Récipient en plastique

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Récipient en verre

> Papier d'aluminium

> Papier d'aluminium

> Papier d'aluminium

> Papier d'aluminium

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Papier d'aluminium

> Papier d'aluminium

> Papier d'aluminium

> Papier d'aluminium

> Papier d'aluminium

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Sachet de congélation en polyéthylène

> Récipient en verre

> Récipient en verre

> Papier d'aluminium

Les composants illustrés peuvent ou

non être installés, selon les modèles.

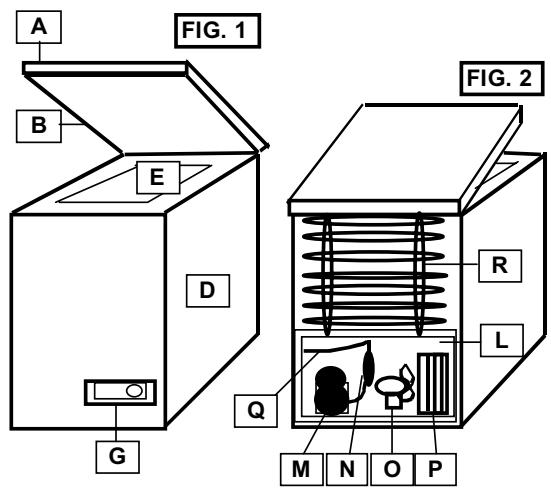

A Couvercle du congélateur B Garniture du couvercle C Eclairage intérieur D Boîtier E Compartiment de conservation F Grille de ventilation G Panneau de commande H Cloison I Compartiment de pré-congélation K Panier L Compartiment du compresseur M Compresseur (moteur) N Filtre de séchage O Ventilateur P Condensateur Q Tube capillaire R Arrière condensateur S Marque d’empilage T Paroi externe du condensateur

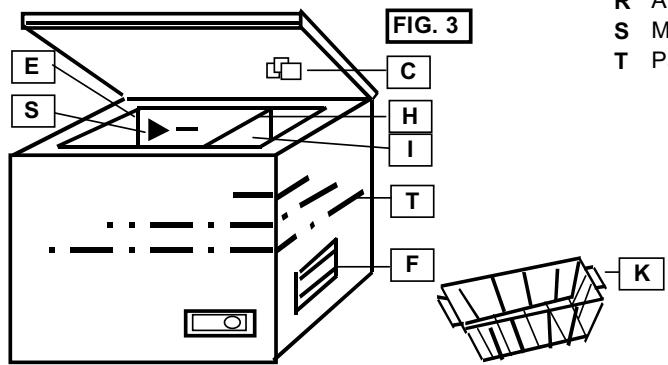

B E R D L Q G M N O P FIG. 3

E C S H I T F K FIG.4

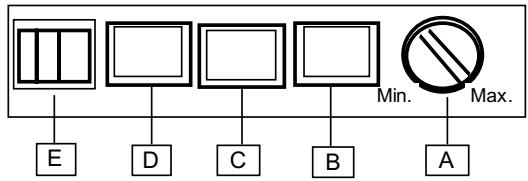

Variantes dans les panneaux de commande

Prière De marquer les variantes concernant votre appareil. 1ère variante avec interrupteur séparé pour fonction super-congélation

E D C B A B C D E Max.

Régulateur de température (thermostat)

ALARM Voyant rouge CONTROL (en marche) Voyant vert Indicateur de super-congélation Voyant jaune Interrupteur de super-congélation séparé

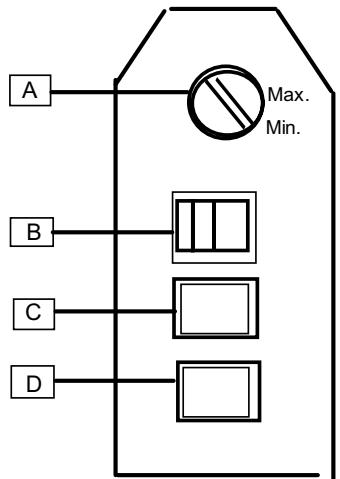

2e variante avec interrupteur de super-congélation

Régulateur de température (thermostat

Interrupteur de super-congelation Voyant jaune ALARM Voyant rouge CONTROL (en marche) Voyant vert

B C D Si les voyants sont disposés autrement sur votre appareil, ce qui suit reste valable : voyant vert = contrôle du fonctionnement / voyant rouge = alarme / voyant jaune = fonction de super-congélation
