MODE D'EMPLOI 11253VSR BOSCH

IMPORTANT : Lire avant usage

Pour renseignement des consommateurs et centres de service, appelez au numéro gratuit :

Parlez-vous français?

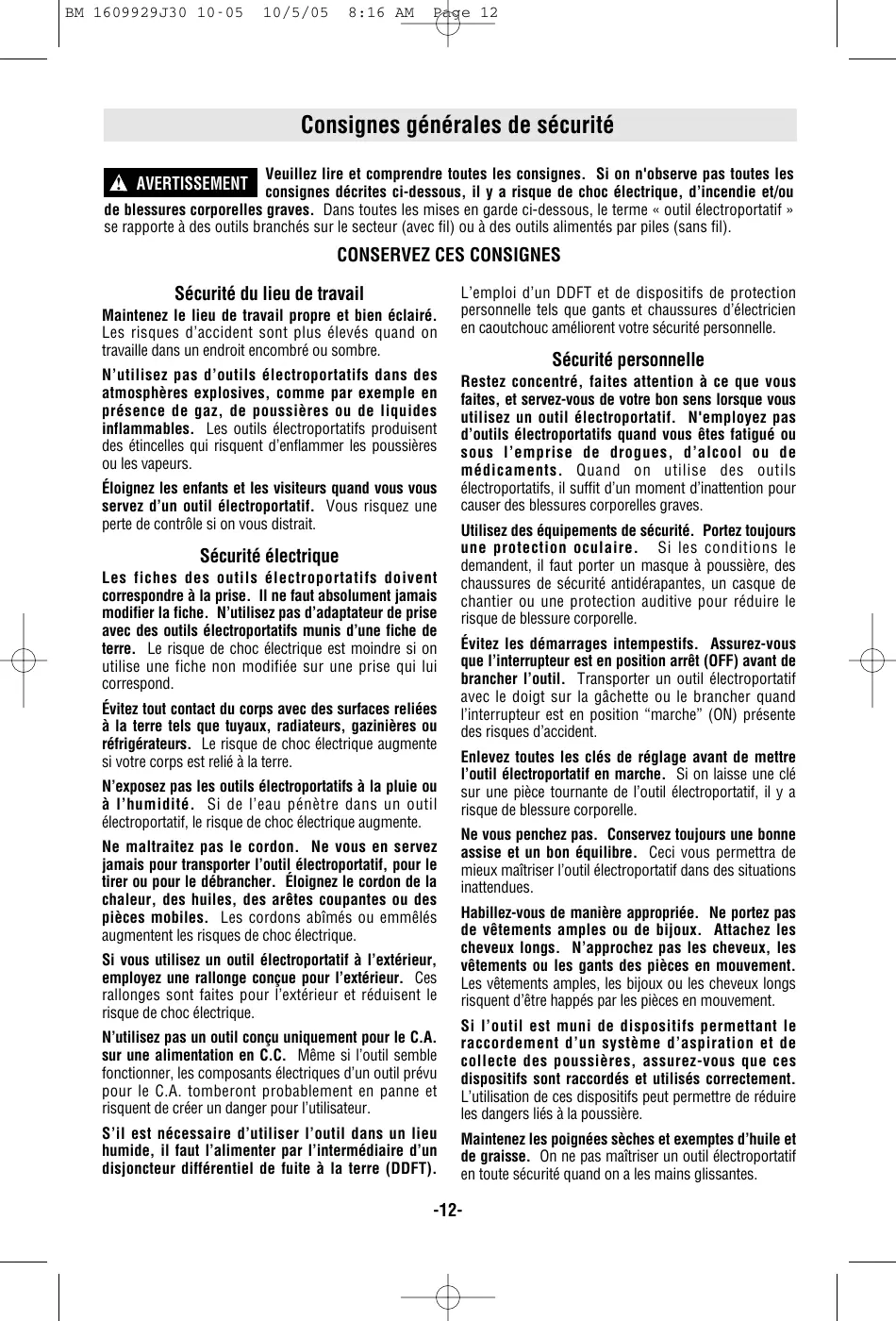

Consignes générales de sécurité

Veuillez lire et comprendre toutes les consignes. Si on n'observe pas toutes les

! AVERTISSEMENT consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou de blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le terme « outil électroportatif » se rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés par piles (sans fil).

CONSERVEZ CES CONSIGNES Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé. Les risques d’accident sont plus élevés quand on travaille dans un endroit encombré ou sombre. N’utilisez pas d’outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent des étincelles qui risquent d’enflammer les poussières ou les vapeurs. Éloignez les enfants et les visiteurs quand vous vous servez d’un outil électroportatif. Vous risquez une perte de contrôle si on vous distrait.

Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N’utilisez pas d’adaptateur de prise avec des outils électroportatifs munis d’une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond. Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre. N’exposez pas les outils électroportatifs à la pluie ou à l’humidité. Si de l’eau pénètre dans un outil électroportatif, le risque de choc électrique augmente. Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l’outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique. Si vous utilisez un outil électroportatif à l’extérieur, employez une rallonge conçue pour l’extérieur. Ces rallonges sont faites pour l’extérieur et réduisent le risque de choc électrique.

L’emploi d’un DDFT et de dispositifs de protection personnelle tels que gants et chaussures d’électricien en caoutchouc améliorent votre sécurité personnelle.

Sécurité personnelle

Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d’outils électroportatifs quand vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d’un moment d’inattention pour causer des blessures corporelles graves. Utilisez des équipements de sécurité. Portez toujours une protection oculaire. Si les conditions le demandent, il faut porter un masque à poussière, des chaussures de sécurité antidérapantes, un casque de chantier ou une protection auditive pour réduire le risque de blessure corporelle. Évitez les démarrages intempestifs. Assurez-vous que l’interrupteur est en position arrêt (OFF) avant de brancher l’outil. Transporter un outil électroportatif avec le doigt sur la gâchette ou le brancher quand l’interrupteur est en position “marche” (ON) présente des risques d’accident. Enlevez toutes les clés de réglage avant de mettre l’outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l’outil électroportatif, il y a risque de blessure corporelle. Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l’outil électroportatif dans des situations inattendues. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

N’utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l’outil semble fonctionner, les composants électriques d’un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l’utilisateur.

Si l’outil est muni de dispositifs permettant le raccordement d’un système d’aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement.

L’utilisation de ces dispositifs peut permettre de réduire les dangers liés à la poussière.

S’il est nécessaire d’utiliser l’outil dans un lieu humide, il faut l’alimenter par l’intermédiaire d’un disjoncteur différentiel de fuite à la terre (DDFT).

Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes.

Utilisation et entretien des outils

électroportatifs Ne forcez pas sur l’outil électroportatif. Utilisez l’outil électroportatif qui convient à la tâche à effectuer. L’outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu. Ne vous servez pas de l’outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l’arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé. Débranchez la fiche de la prise ou enlevez le bloc-pile de l’outil électroportatif avant tout réglage, changement d’accessoires ou avant de ranger l’outil électroportatif. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l’outil électroportatif. Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil électroportatif ou qui ignorent ces consignes de s’en servir. Les outils électroportatifs sont dangereux dans les mains d’utilisateurs inexpérimentés. Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu’il n’y a pas de pièces cassées ou d’autre circonstance qui risquent d’affecter le fonctionnement de l’outil électroportatif. Si l’outil est abîmé, faites-le réparer avant de l’utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires, les embouts etc. selon ces consignes et de la manière prévue pour chaque type particulier d’outil électroportatif en tenant compte des conditions de travail et de la tâche à accomplir. L'emploi d’outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse. Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle.

Faites réparer votre outil électroportatif par un agent de service qualifié n’utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l’outil électroportatif est préservée. Créez un agenda d’entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n’en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l’essence, le tétrachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer les plastiques.

Règles de sécurité concernant les marteaux rotatifs

Tenez l'outil par les surfaces isolées de préhension en effectuant une opération où l'outil de coupe peut venir en contact avec des fils dissimulés. Le contact avec un fil sous tension rendra également les pièces métalliques exposées de l'outil sous tension et causera des secousses électriques à l'opérateur. Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle. Ne percez, fixez et ne rentrez pas dans des murs existants ou autres endroits aveugles pouvant abriter des fils électriques. Si cette situation est inévitable, débranchez tous les fusibles ou les disjoncteurs alimentant ce site. Portez un serre-tête antibruit lorsque vous utilisez l'outil pendant des périodes prolongées. L'exposition prolongée à un bruit de haute intensité peut causer une perte auditive.

Utilisez un détecteur de métaux afin d’établir s’il y a des tuyaux d’eau ou à gaz dissimulés dans l’aire de travail ou appelez la compagnie de service public locale pour assistance avant de commencer l’opération. Le fait de frapper une conduite de gaz ou de couper dans celle-ci provoquera une explosion.

L’eau pénétrant dans un appareil électrique peut entraîner une électrocution. Utilisez toujours la poignée auxiliaire pour un contrôle maximal sur le rebond ou la réaction de couple. Ne tentez jamais d'utiliser cet outil d'une seule main. L’embrayage à friction s’enclenche si vous tenez fermement l’outil quand celui-ci subit un couple de réaction ou un recul brutal. Portez toujours des lunettes à coques latérales ou des lunettes de protection en utilisant cet outil. Utilisez un respirateur ou un masque antipoussières pour les applications qui produisent de la poussière. Les lunettes de sécurité ou la protection oculaire

permettent de dévier les fragments de matériau qui pourraient être projetés vers votre visage et vos yeux.

La poussière générée ou les gaz libérés par le matériau que vous travaillez (par ex. tuyaux à isolation amiante, radon) peuvent causer des difficultés respiratoires. Utilisez des gants rembourrés épais et limitez le temps d'exposition en prenant des pauses fréquentes. Les vibrations causées par l'action du marteau-perceuse peuvent être nocives pour vos mains et vos bras. Placez le cordon à l'écart du foret en rotation. N'enroulez pas le cordon autour de votre bras ou de votre poignet. Si vous perdez contrôle et que le cordon s'enroule autour de votre bras ou de votre poignet, il peut vous emprisonner et vous blesser. Placez-vous de manière à éviter d'être pris entre l'outil ou la poignée latérale et les murs ou les montants. Si le foret se coince ou grippe dans l'ouvrage, le couple de réaction de l'outil pourrait écraser votre main ou votre pied. Ne frappez pas le foret avec une masse ou un marteau à main en tentant de déloger un foret grippé ou coincé. Des fragments métalliques pourraient se détacher du foret et vous frapper ou frapper des personnes présentes. Ne posez jamais l'outil jusqu'à ce que le foret ou l'accessoire se soit arrêté complètement.

En retirant le foret de l'outil, évitez tout contact avec la peau et utilisez des gants protecteurs appropriés en saisissant le foret ou l'accessoire. Les accessoires peuvent être chauds après une utilisation prolongée.

Ne laissez pas l'outil en marche tout en le portant à votre côté. Le foret en rotation peut s'emmêler avec les vêtements et causer des blessures.

! AVERTISSEMENT Les travaux à la machine

tel que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d’autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb, • Les cristaux de silices provenant des briques et du ciment et d’autres produits de maçonnerie, et • L’arsenic et le chrome provenant des bois traités chimiquement. Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques.

N'utilisez pas de forets et d'accessoires émoussés ou endommagés. Les forets émoussés ou endommagés ont tendance à gripper dans l'ouvrage.

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Symbole

Désignation/Explication

Tension (potentielle)

Fréquence (cycles par seconde)

Taille des mèches de perceuse, meules, etc.

Vitesse de rotation, à vide

Tours ou mouvement alternatif par minute

Tours, coups, vitesse en surface, orbites, etc., par minute

Réglages du sélecteur

Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie une vitesse plus grande.

Sélecteur variable à l'infini avec arrêt

A La vitesse augmente depuis le réglage 0

Action dans la direction de la flèche

Type ou caractéristique du courant

Type ou caractéristique du courant

Courant alternatif ou continu

Type ou caractéristique du courant

Désigne des outils construits avec double isolation

Borne de mise à la terre

Symbole d'avertissement

Alerte l'utilisateur aux messages d'avertissement.

Désigne le programme de recyclage des piles

Ni-Cad. Ce symbole signifie que cet outil est approuvé conformément aux normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par

Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories et qu’il a été homologué selon les normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que cet outil se conforme aux normes mexicaines

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage ou

! AVERTISSEMENT réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

BOUTON DE DÉCLENCHEMENT HAMMERHOOK™

(modèle 11255VSR seulement)

PAREPOUSSIÈRE Numéro de modèle

Capacités maximales :

Mèches à pointe au carbure Mèches creuses à paroi mince

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

Consignes de fonctionnement

GÂCHETTE DE COMMANDE À VITESSE VARIABLE Votre outil est équipé d’une gâchette à vitesse variable. La vitesse de l’outil peut être contrôlée du régime minimum au régime maximum spécifiés sur la plaque signalétique par la pression que vous exercez sur la gâchette. Exercez plus de pression pour augmenter la vitesse et relâchez la pression pour diminuer la vitesse. Cette commande précise de la vitesse vous permet de percer sans poinçonnage central. Elle vous permet également d’utiliser l’outil comme tournevis électrique. Des forets sont offerts pour enfoncer des vis aussi bien que pour tourner des boulons et des écrous. LEVIER DE L’INTERRUPTEUR D’INVERSION DE MARCHE Cet outil est pourvu du système inversion de marche des brosses rotatives. Ce système prolonge la vie utile tout en optimalisant la puissance en marches avant et arrière. Cet interrupteur d’inversion peut être actionné depuis le côté droit ou gauche de l’outil. POUR LA ROTATION AVANT : faites glisser l’interrupteur jusqu’à la flèche marquée « forward » (Fig. 1).

REMARQUE : l’outil ne fonctionnera pas en position intermédiaire.

EMBRAYAGE À GLISSEMENT L’outil possède un embrayage interne préréglé. L’embrayage est réglé de manière à ce qu’une force suffisante soit transmise à la mèche pour la plupart des conditions de perçage, mais il glissera lorsque la mèche grippe dans le trou ou que l’outil est surchargé. Sachez qu’en raison du réglage requis de l’embrayage, vous pouvez être confronté à une réaction de couple un instant avant que l’embrayage ne glisse. Cette réaction de couple tordra le corps du marteau rotatif dans le sens opposé à celui de la rotation de la mèche, à savoir, en sens anti-horaire. À mesure que l’embrayage glissera, la mèche cessera fort probablement de tourner. Lorsque la force de grippage est retirée de la mèche, l’embrayage se remet automatiquement à sa position initiale. Si vous faites l’expérience d’un grippage de la mèche et que l’embrayage commence à glisser, mettez immédiatement l’outil à l’arrêt «OFF» et corrigez la condition menant au grippage de la mèche.

POUR LA ROTATION INVERSE : faites glisser l’interrupteur jusqu’à la flèche marquée « reverse ».

POIGNÉE AUXILIAIRE La poignée auxiliaire, qui pivote sur 360°, doit être utilisée pour supporter l’outil. Pour repositionner et/ou faire pivoter la poignée, desserrez la manette, déplacez la poignée à la position désiré le long du cylindre, puis resserrez fermenment la manette

Réglage de la profondeur : Après avoir installé la poignée auxiliaire, assurez-vous que l’accessoire est inséré à fond du porte-outil avant de régler la butée de profondeur (Fig. 3).

Pour régler la profondeur, appuyez sur le bouton de blocage de la butée de profondeur et faites coulisser cette dernière pour l’amener à la profondeur désirée. Relâchez ensuite le bouton de blocage pour bloquer la butée de profondeur en place.

BUTÉE DE PROFONDEUR La butée de profondeur permet de pré-régler la profondeur de perçage ou d’effectuer des perçages répétitifs à une profondeur donnée.

CADRAN SÉLECTEUR Le cadran sélecteur permet de régler l'outil en fonction de différentes applications de perçage ou de perçage à percussion. Appuyez sur le bouton de déclenchement et tournez le cadran sélecteur à droite ou à gauche suivant les applications ci-après.

Lorsque vous utilisez des mèches de démolition ou de dégrossissage telles que burins, vrilles, gouges, etc., vous devez sélectionner le mode «Marteau seulement». N'actionnez pas le cadran ! MISE EN GARDE sélecteur avant que l'outil ne se soit arrêté complètement. Le mouvement durant la rotation du mandrin peut endommager l'outil. Perçage seulement : servant à percer dans le bois, l’acier, etc.

CADRAN SÉLECTEUR — « VARIO-LOCK »

Réglage du dispositif « Vario-Lock » ; le dispositif peut être réglé à trente-six positions différentes (10° entre elles). Choisissez le réglage qui convient à votre opération particulière. Appuyez sur le bouton de déclenchement et tournez le cadran sélecteur au réglage « vario-lock ». Ensuite, tournez à la position désirée le manchon de verrouillage ainsi que l’accessoire. Réglez ensuite le cadran sélecteur à « martelage seulement » et tournez légèrement le manchon de verrouillage de sorte qu’il assume automatiquement une position définitive.

Perçage/martelage : servant à percer le béton

Vario-lock : permet de régler le martelage de 36 façons

Martelage seulement : servant au travail peu exigeant de burinage

POSE DE L’ÉQUIPEMENT ACCESSOIRE Débranchez la fiche de la jusqu’à ce qu’il se verrouille automatiquement en

! AVERTISSEMENT prise de courant avant place. Tirez sur l’embout pour vous assurer qu’il est d'effectuer quelque assemblage ou réglage que ce bien engagé dans la douille (Fig. 5). soit ou de changer les accessoires. Ces mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.Nettoyez la tige de FIG. 5 l’embout pour en enlever toute saleté, puis enduisezla modérément d’une huile ou graisse légère. Le marteau rotatif 11250VSR et 11255VSR utilise les forets «SDS-plus». La disposition «SDS-plus» transmet efficacement le couple de perçage et propage l’énergie maximale à chaque martelage.

PARE-POUSSIÈRE Nettoyez la tige de l’embout pour en enlever toute saleté, puis enduisez-la modérément d’une huile ou graisse légère.

Au pare-poussière, introduisez l’embout dans la douille de retenue tout en le tordant et l’enfonçant

DÉPOSE DE L’ÉQUIPEMENT ACCESSOIRE FIG. 6

En retirant le foret de

! AVERTISSEMENT l'outil, évitez tout contact

avec la peau et utilisez des gants protecteurs appropriés en saisissant le foret ou l'accessoire. Les accessoires peuvent être chauds après une utilisation prolongée.

Pour déposer un accessoire, repoussez le manchon de verrouillage vers l’arrière (vers l’arrière de l’outil), tout en tirant sur l’accessoire. Prenez l’habitude de nettoyer les accessoires à leur enlèvement (Fig. 6).

(modèle 11255VSR seulement) Votre outil est muni d’un crochet pratique qui vous permettra de le suspendre. Pour utiliser le crochet, il suffit de l’ouvrir jusqu’à ce qu’il s’enclenche en position ouverte (Fig. 7).

Pour réduire le risque de

! AVERTISSEMENT blessures, n’utilisez pas le

crochet de suspension s’il semble avoir été endommagé ou déformé. Cela pourrait entraîner une suspension instable et la chute inattendue de l’outil.

Chaque fois que vous utilisez le crochet

HAMMERHOOK™, souvenez-vous que l’accessoire est à découvert. Suspendez toujours l’outil dans un endroit où personne ne pourra entrer accidentellement en contact avec l’accessoire.

Pour réduire le risque de choisissez judicieusement l’emplacement où l’outil sera suspendu.

• Choisissez un objet de taille et de forme adéquates doté d’une surface suffisamment stable pour la suspension de l’outil. Une surface instable pourrait entraîner la chute accidentelle de l’outil.

• Veillez à ce que l’outil ne soit pas suspendu dans des zones de passage ou des aires de travail accessibles à des tiers. Un tiers pourrait se heurter à l’outil ou s’emmêler dans le cordon d’alimentation et faire tomber l’outil.

Quand vous n’avez plus l’intention d’utiliser le crochet, rabattez-le jusqu’à ce qu’il s’enclenche dans la position fermée.

CONSEILS PRATIQUES Le fait d’observer quelques simples conseils réduira l’usure de l’outil et le risque de blessures.

poser sur la surface à percer AVANT d’appuyer sur la gâchette. Pendant le perçage, tenez fermement le marteau en exerçant une pression modérée et constante. Une pression exagérée à basse vitesse provoquera l’arrêt du marteau. Une pression insuffisante empêchera le foret de pénétrer dans le matériau et provoquera le frottement exagéré et le patinage sur la surface à percer. Vous risqueriez ainsi d’endommager le marteau et le foret.

REMARQUE : Le marteau rotatif ne produira les résultats attendus que si vous l’équipez d’embouts bien affûtés et en parfait état. Les frais d’entretien de l’équipement sont minimes comparés au temps que vous épargnerez.

Tous les marteaux ont besoin d’un court temps de préchauffe. Selon la température de la pièce, le temps peut varier de 15 secondes (90°F) à 2 minutes (32°F). Un marteau neuf n’atteindra sa pleine performance qu’après avoir fait l’objet de rodage approprié, à savoir jusqu’à 5 heures de fonctionnement. Forets à pointe au carbure: Utilisés pour le perçage dans la pierre, le béton, la brique, le ciment et d’autres matériaux non métalliques anormalement durs. Le marteau rotatif convient aux forets à pointe de carbure «SDS» de diamètre allant jusqu’à 3/4 de pouce. MANDRIN 3 MORS Le mandrin 3 mors avec l’adaptateur SDS à titre accessoire peut vous permettre d’utiliser votre outil avec des forets à tige unie. Vous prolongerez la durée de vos forets et obtiendrez de meilleurs résultats si vous prenez l’habitude de les

Il faudrait essuyer à fond la tige des forets immédiatement avant et après l’usage.

Pour votre sécurité, souvenez-vous: 1. Certains matériaux doivent être percés aux basses vitesses, alors qu’avec d’autres les hautes vitesses produisent de meilleurs résultats. 2. Il importe de bien assujettir le matériau à percer et de maintenir une pression uniforme en ligne avec le foret. 3. Arrêtez de peser dès que le foret traverse le côté opposé du matériau et maintenez l’outil en marche durant le retrait du foret. Les matériaux tels que le verre, la porcelaine, la céramique, la tuile, le plastique, etc. devraient être percés à basse vitesse avec les forets appropriés et de l’huile.

PERÇAGE DANS LE BOIS OU LE PLASTIQUE Si un bloc d’appui n’est pas utilisé, relâchez la pression immédiatement avant que le foret ne traverse le bois afin d’éviter l’éclatement du bois. Terminez le trou du côté opposé immédiatement après que la pointe ait traversé. Si le foret se grippe, inversez l’opération de perçage pour aider à retirer le foret de la pièce.

PERÇAGE DANS LE MÉTAL Il existe deux règles pour percer les matériaux durs. En premier lieu, plus le matériau est dur, plus il vous faut exercer de pression sur l’outil. En deuxième lieu, plus le matériau est dur, plus vous devez percer lentement. Voici quelques conseils pour percer les métaux. Pratiquez un trou central au poinçon dans le matériau pour faciliter l’approche. Lubrifiez la pointe du foret à l’occasion à l’aide d’huile de coupe, sauf lorsque vous

percez des métaux tendres tels que l’aluminium, le cuivre ou la fonte de fer. Si le trou à percer est assez grand, percez d’abord un plus petit trou, puis agrandissez-le aux dimensions nécessaires. C’est souvent plus rapide à long terme. Maintenez suffisamment de pression pour faire en sorte que le foret ne fasse pas seulement tourner dans le trou. Ceci

émoussera le foret et réduira considérablement sa vie utile. PERÇAGE À TRAVERS LA MAÇONNERIE Utilisez un foret de maçonnerie à pointe en carbure pour les agglomérés, le mortier, la brique ordinaire, la pierre tendre et autres matériaux. La quantité de pression à utiliser dépend du type de matériau percé. Les matériaux tendres nécessitent moins de pression tandis que les matériaux durs nécessitent une plus grande pression pour empêcher le foret de tourner.

Service Tout entretien préventif ! AVERTISSEMENT effectué par des personnels non autorisés peut résulter en mauvais placement de fils internes ou de pièces, ce qui peut présenter un danger grave. Nous vous conseillons de faire faire tout l’entretien par un centre de service d’usine Bosch ou une station service agréée Bosch. LUBRIFICATION DE L’OUTIL Votre outil Bosch a été lubrifié correctement en usine et il est prêt à l’utilisation. Nous vous conseillons de re-graisser les outils qui comportent des engrenages avec un lubrifiant à engrenages spécial à chaque fois que vous changez les balais. BALAIS OU CHARBONS Les balais (ou charbons) et le collecteur de votre outil ont été conçus pour apporter de nombreuses heures de fonctionnement fiable. Pour maintenir le rendement du moteur à son maximum, nous vous conseillons de contrôler les balais tous les deux à six mois. Il ne faut utiliser que des balais de rechange Bosch d’origine et conçus pour votre outil. PALIERS Après environ 300 à 400 heures de fonctionnement ou tous les deux changements de balais, il est conseillé

de faire remplacer les paliers par un centre de service d’usine Bosch ou une station service agréée Bosch. Si les paliers commencent à faire du bruit (à cause de surcharges importantes ou du toupillage de matériaux très abrasifs) il faut les faire remplacer immédiatement pour éviter la surchauffe ou une panne de moteur.

Pour éviter les accidents,

! AVERTISSEMENT il faut toujours débrancher l’outil avant de le nettoyer ou de l’entretenir. Le meilleur moyen de nettoyer l’outil est d’utiliser de l’air comprimé sec. Il faut toujours porter des lunettes de protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur doivent rester propres et exempts de corps étrangers. Ne tentez pas de les nettoyer en enfonçant des objets pointus dans les orifices. Certains

! AVERTISSEMENT nettoyages et certains dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l’essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l’ammoniaque ainsi que les détergents domestiques qui en contiennent.

Si un cordon de rallonge

! AVERTISSEMENT s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de dimension adéquate pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches.

Intensité nominale de l’outil

3-6 6-8 8-10 10-12 12-16

REMARQUE : Plus le calibre est petit, plus le fil est gros.

* Poignée auxiliaire 360˚

* Butée de profondeur * Étui ** Mandrin 3 mors ** Adaptateur SDS pour mandrin standard

(* = équipement standard)

(** = accessoire en option)

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE. TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS. EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS. LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS. CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH LOCAL.
