KH 17128-3 E - Hotte aspirante AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante encastrable
Marque	Amica
Modèle	KH 17128-3 E
Largeur	60 cm
Hauteur	15 cm (approx.)
Profondeur	50 cm (approx.)
Poids net	12 kg
Alimentation	220-240 V / 50 Hz
Puissance moteur	180 W
Débit d'air max	650 m³/h
Nombre de vitesses	3
Type d'éclairage	LED
Puissance d'éclairage	2 x 3 W
Type de commande	Boutons poussoirs
Filtre à graisse	Aluminium lavable
Filtre à charbon actif	En option (réutilisable)
Classe énergétique	C
Niveau sonore max	62 dB(A)
Mode d'évacuation	Extraction ou recyclage
Installation	Encastrable sous meuble
Numéro de série	Voir étiquette sur l'appareil

FOIRE AUX QUESTIONS - KH 17128-3 E AMICA

Quelle est la fréquence de nettoyage du filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé tous les 2 mois en utilisation normale, ou plus souvent si vous cuisinez beaucoup. Lavez-le au lave-vaisselle ou à la main avec un détergent doux.

Comment installer la hotte KH 17128-3 E ?

L'installation doit être effectuée par un professionnel. Assurez-vous de respecter une distance minimale de 65 cm au-dessus d'une cuisson électrique et 75 cm au-dessus d'une cuisson gaz. Fixez solidement le support mural et raccordez le conduit d'évacuation si vous optez pour le mode extraction.

Le filtre à charbon actif est-il réutilisable ?

Oui, le filtre à charbon actif est réutilisable. Il se régénère en le chauffant au four à 200°C pendant 20 minutes environ. Remplacez-le tous les 3 à 6 mois selon l'usage.

Pourquoi la hotte fait-elle beaucoup de bruit ?

Le bruit peut provenir d'un filtre à graisse obstrué, d'une mauvaise installation ou d'un moteur encrassé. Nettoyez les filtres et vérifiez que la hotte est bien fixée. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'éclairage LED ?

L'éclairage LED est intégré et ne peut pas être remplacé individuellement. Si une LED tombe en panne, contactez un professionnel ou le SAV Amica pour le remplacement du module.

Quels types de conduits d'évacuation sont compatibles ?

Utilisez un conduit rigide ou flexible d'un diamètre de 125 mm ou 150 mm. Assurez-vous que le conduit est le plus court possible et sans coudes serrés pour optimiser le débit d'air.

La hotte ne s'allume pas, que faire ?

Vérifiez l'alimentation électrique : la prise, le fusible ou le disjoncteur. Si tout est normal, le moteur ou la carte électronique peut être défectueux. Contactez le service après-vente.

Comment passer du mode extraction au mode recyclage ?

Pour le recyclage, vous devez installer un filtre à charbon actif (non fourni) et obturer la sortie d'air extérieure. Suivez les instructions de la notice pour basculer le clapet interne si présent.

Quelles sont les dimensions exactes pour l'encastrement ?

Pour un encastrement sous meuble, prévoyez une découpe d'environ 60 cm x 50 cm (largeur x profondeur). Consultez la notice pour les côtes précises selon votre modèle.

La garantie est-elle transférable ?

La garantie standard Amica est valable pour 2 ans à compter de la date d'achat et s'applique au premier propriétaire. Pour les détails, conservez la facture et contactez le revendeur.

MODE D'EMPLOI KH 17128-3 E AMICA

FR- Table des matières

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION 49

DÉBALLAGE 53

ÉLIMINATION DES APPAREILS USAGÉS 53

EXPLOITATION

COMMANDE DE LA HOTTE

MINUTERIE (ARRÊT DIFFÉRÉ DE LA HOTTE)

DIMMER (RÉGLAGE DE L'ÉCLAIREMENT LUMINEUX)

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L'UTILISATION DE LA HOTTE 56

NETTOYAGE ET ENTRETIEN

ENTRETIEN

FILTRE À GRAISSE

FILTRE À CHARBON

ÉCLAIRAGE

GARANTIE, SERVICE APRÈS-VENTE

GARANTIE

57

57

57

57

57

58

58

NL- Inhoudsopgave

À partir d'aujourd'hui les tâches quotidiennes de- viennent encore plus faciles. Cet appareil Amica combine une facilité d'utilisation exceptionnelle à une efficacité parfaite. Après la lecture du mode d'emploi, l'utilisation de l'appareil ne vous posera aucun pro- blème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de lire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instrucions de ce mode d'emploi aîn d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la présente notice d'utilisation
• L'appareil n'est destiné qu' à l'usage dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions contenues dans la présente notice d'utilisation.
• La hotte aspirante est destinée à évacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à d'autres fins.
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de ∅ 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes télescopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtre à charbon actif. Dans ce cas de figure, il n'est pas nécessaire d'installer un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un déflecteur d'air (présent principalement dans les hottes cheminées).
• La hotte est dotée d'un éclairage indépendant et d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.

- En fonction de la version de l'appareil, la hotte est prévue à être fixée à une cloison verticale au-dessus de la table de cuisson à gaz ou électrique (hottes de cheminée ou universelles) ; au plafond au-dessus de la table de cuisson à gaz ou électrique (hottes îlot) ; sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes télescopiques et encastrables). Avant de procéder au montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse importante.

- La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (spécifications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécifieraient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).

- Il est interdit de laisser un feu ouvert sous la hotte de cuisine, en enlevant le récipient de cuisson, régler une petite flamme. Vérifiez toujours si la flamme ne dépasse pas le bord du récipient de cuisson, ceci entraîne des pertes d'énergie et une concentration de la chaleur indésirables.

- Les fritures effectuées sous la hotte doivent faire l'objet d'une surveillance constante, les graisses portées à très haute température peuvent s'en-flammer.

- Débrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtre ou d'entretien.

- Le filtre à graisse de la hotte doit être nettoyé au moins une fois par mois, car saturé de graisse, il pourra facilement prendre feu.

- Une ventilation convenable de la pièce doit être prévue (amenée de l'air), lorsque la hotte de cui-

sine est utilisée simultanément avec des appareils alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appareils (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

• La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyer à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien indiquées dans le présent mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas apporté selon les instructions.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retirant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent

pas être effectués par des enfants sans surveillance

• Vérifiez si la tension indiquée sur la plaque signalétique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation.
• Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.
• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrasé par la hotte lors des opérations de montage. Ne pas brancher l'appareil à l'alimentation électrique avant la fin du montage.
• Il est interdit d'utiliser la hotte sans filtres à graisse en aluminium.
• Il est formellement interdit de flamber des aliments sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez impérativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables présente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs
• ATTENTION ! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

DÉBALLAGE

Pour son transport, l'appareil a été emballé afin de le protéger contre les endommagements. Après déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement et recyclables à 100% (ils sont marqués par un symbole approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet appareil est marqué par le symbole du conteneur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets ménagers.

à un point de collecte des appareils électriques et électroniques usagés. De tels points de collecte sont mis en place par les communes, certains magasins et entreprises de ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

EXPLOITATION

Commande de la hotte

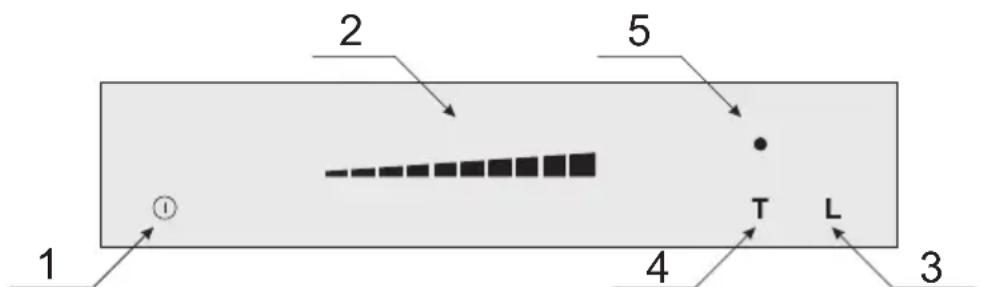

Le panneau de commande de la hotte est présenté sur le dessin 4, pour rappel, il est également présenté ci-dessous :

Le panneau de commande dispose de touches sensitives. Leurs fonctions sont décrites ci-dessous :

1. La touche sensitive Ⓤsert à mettre en marche ou à arrêter la hotte. Toucher la touche sensitive pour mettre en marche le moteur de la hotte avec la vitesse sélectionnée dernièrement.
2. Les diodes du curseur symbolisent la vitesse donnée. Glisser le doigt sur le curseur pour régler la vitesse de manière fluide
3. La touche sensitive L sert à allumer ou à éteindre l'éclairage.
4. T- Arrêt différé de la hotte (Description ci-après).
5. Diode de signalisation (indicateur de nettoyage des filtres)

Attention : La hotte dispose de 9 vitesses, la vitesse supérieure est signalée par l'éclairage de deux colonnes du curseur.

Minuterie (arrêt différé de la hotte)

Cette fonction permet l'arrêt différé du moteur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la pièce et évacuer les fumées. Le temps de l'arrêt différé peut être réglé à 5, 10 ou 15 minutes. Pour activer la fonction de l'arrêt différé, appuyer une fois sur la touche sensitive T, lorsque la hotte est en fonctionnement, les colonnes du curseur commencent à clignoter. Ensuite, à l'aide du curseur, choisir le temps de l'arrêt différé. Les colonnes actives du curseur indiquent le temps de l'arrêt différé :

Nombre de colonnes actives	Temps de l'arrêt différé [min]
3	5
6	10
10 15

Confirmer l'arrêt différé à l'aide de la touche sensitive T. Le clignote-ment de la touche sensitive T signal le réglage correct de l'arrêt différé. Pour désactiver la fonction de l'arrêt différé avant l'écoulement du temps réglé, toucher de nouveau la touche sensitive T.

Indicateur de nettoyage des filtres aluminium

Si la diode de signalisation s'allume, cela signifie que les filtres aluminium doivent être nettoyés.

Pour éteindre la diode, appuyer sur et maintenir pressée la touche sensitive T pendant environ 2 secondes.

Attention : La diode s'allume après environ 110 heures de travail du moteur.

Eco Boost

La hotte réduit la vitesse maximale de fonctionnement à 6. Le temps de passage vers la vitesse inférieure dépend de la vitesse activée au début.

StandBy

La hotte passe en mode de veille après environ 20 secondes, si le moteur et l'éclairage de la hotte sont éteints. Certaines touches sensitives s'éteignent complètement, pour d'autres la luminosité est réduite. Pour sortir du mode de veille, toucher une quelconque touche sensitive.

Dimmer (réglage de l'éclairement lumineux)

Grâce à cette fonction il est possible de régler l'éclairement lumineux. Pour ce faire, lorsque l'éclairage est allumé, toucher et maintenir pressée la touche sensitive L pendant environ 2 secondes. L'intensité sera modifiée

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré retourne dans la pièce par les orifices prévus à cet effet. Ce réglage nécessite le montage d'un filtre à charbon et d'un élément d'orientation de l'air (disponibilité selon les modèles, présent principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtre à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120 mm et des colliers de serrage appropriés que vous pouvez acquérir dans un magasin spécialisé. Le raccordement doit être confié à un technicien qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles) : La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est présentée sur le dessin 8. Si le dessin n'est pas présent dans le présent mode d'emploi, cette hotte n'est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et télescopiques) : Les hottes encastrables et télescopiques fonctionnant en mode recyclage nécessitent l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amené par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez un soin particulier au nettoyage et au remplacement du filtre à graisse et du filtre à charbon actif conformément aux prescriptions du fabricant.

• N'utilisez ni chiffons ni éponges mouillés ni jets d'eau.
• N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.
• N'utilisez pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable.
• N'utilisez pas de chiffons durs, abrasifs
• Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

Filtre à graisse

En cas de fonctionnement normal de la hotte, le filtre à graisse en aluminium doit être nettoyé tous les mois, au lave-vaisselle ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtre à graisse en aluminium est présenté sur la figure 5.

Attention: Après plusieurs lavages au lave-vaisselle, la couleur du filtre en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hottes, des filtres acryliques sont installés. Remplacez le filtre au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtre à charbon ne peut être utilisé que lorsque la hotte n'est pas raccordée au conduit de ventilation. Le filtre à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtre n'est ni lavable ni régénérable et il doit être remplacé au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Le démontage du filtre à charbon est présenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes est présenté sur la figure 7. Si le dessin n'est pas présent dans le présent mode d'emploi, le module d'éclairage doit être remplacé uniquement par un service agréé.

GARANTIE, SERVICE APRÈS- VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. La réparation doit être effectuée uniquement par un personnel qualifié.

Déclaration du fabricant

Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
- directive Compatibilité électromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
