F8400N-WN - Cadre photo numérique LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cadre photo numérique
Marque	LG
Modèle	F8400N-WN
Taille de l'écran	8,4 pouces
Résolution	800 x 600 pixels
Dimensions (avec socle)	230,61 x 185,1 x 130 mm
Dimensions (sans socle)	230,61 x 185,1 x 35,6 mm
Poids (avec socle)	0,668 kg
Alimentation	CC 12V, 1,5 A
Mémoire interne	128 Mo
Formats d'image supportés	JPEG, BMP
Formats vidéo supportés	Motion JPEG, MPEG1, MPEG4 (SD)
Formats audio supportés	MP3
Cartes mémoire supportées	CF, SD, MMC, xD, MS, MS-Pro
Connectivité	USB (périphérique de stockage et connexion PC), fente pour cartes mémoire
Haut-parleur	0,5 W Mono
Fonctions principales	Diaporama, éditeur (effets, cadres, rotation), navigateur de fichiers, horloge/calendrier, alarme, économiseur d'énergie, message d'accueil
Montage mural	Possible (support mural inclus)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon légèrement humide ; ne pas utiliser d'aérosol
Sécurité	Utiliser uniquement le cordon secteur fourni ; ne pas ouvrir l'écran ; éviter les surcharges ; tenir à l'écart de l'eau et des sources de chaleur
Mise au rebut	Ne pas jeter avec les déchets ménagers ; respecter la réglementation locale (directive WEEE)
Adaptateur secteur	ADS-18C-12N-12018GPG (SHENZHEN HONOR ELECTRONIC CO.,LTD)

FOIRE AUX QUESTIONS - F8400N-WN LG

Comment allumer et éteindre le cadre photo ?

Appuyez sur le bouton ALIMENTATION à l'arrière du produit pour allumer. Pour éteindre, maintenez le bouton enfoncé pendant 2 à 3 secondes jusqu'à ce que l'écran s'éteigne.

Quels types de cartes mémoire sont compatibles ?

Le cadre prend en charge les cartes CF, SD, MMC, xD, MS et MS-Pro. Insérez la carte dans la fente correspondante.

Pourquoi l'écran ne s'allume-t-il pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur l'entrée DC 12V et sur la prise murale. Appuyez ensuite sur le bouton d'alimentation. Si le problème persiste, débranchez et rebranchez l'alimentation.

Comment lire des photos, vidéos ou musique depuis une clé USB ?

Connectez la clé USB au port approprié. Utilisez le bouton SHOW pour lancer le diaporama, ou naviguez via le menu Navigateur pour sélectionner les fichiers.

Quels formats de fichiers sont supportés ?

Images : JPEG, BMP. Vidéos : Motion JPEG, MPEG1, MPEG4 (SD). Audio : MP3. Certains fichiers peuvent ne pas être lus.

Comment formater la mémoire interne ?

Allez dans CONFIG > Format Interne. Attention : cette opération supprime toutes les données. Ne formatez pas la mémoire interne via un PC.

Puis-je utiliser le cadre sans le socle ?

Oui, le cadre peut être monté au mur. Ouvrez le cache de la fente USB, fixez le support mural dans la rainure à l'aide d'une vis. Suivez les instructions de la notice.

Comment régler l'heure et l'alarme ?

Depuis l'écran principal, sélectionnez SPECIAL > Réglage détaillé. Vous y trouverez les options Réglage de l'heure et Alarme/Réveil.

Que faire si la carte mémoire n'est pas reconnue ?

Vérifiez que la carte est insérée correctement et qu'elle est compatible (CF, SD, MMC, xD, MS, MS-Pro). Certains formats de carte peuvent ne pas être pris en charge. Essayez de reformater la carte sur un PC.

Comment nettoyer l'écran ?

Débranchez le cadre. Utilisez un chiffon doux légèrement humide (non mouillé). N'utilisez jamais d'aérosol directement sur l'écran pour éviter tout risque d'électrocution.

MODE D'EMPLOI F8400N-WN LG

Informations importantes relatives à la sécurité

Cet apparéil a été concu et fabriqué pour assurer votre sécurité personnelle, toutes une utilisation incorrecte peut avoir comme conséquence une électrocution ou des risques d'incendie potentifs. Afin de permettre une utilisation correcte de toutes les securités incorporees à cet écran, observez les règes de base suivantes pour son installation, son utilisation, et son entretien.

A propos de la sécurité

N'utilissez que le cordon secteur foumi avec l'appareil. Au cas où vous utilisez un autre cordon secteur, assurez-vous qu'il est certifié par les normes nationales applicables s'il n'est pas suppli par le fournisseur. Si le cable électrique est défectieux de quelque façon que cette soit, veuillus contacter le fabricant ou le fournisseur agréde de service de réparation le plus-Proche pour un remplacement.

Le cordon d'alimentation secteur est utilisé comme dispositif de débranchement principal. Assurez-vous que la fiche-prise reste facilement accessible après installation.

N'utilisez l'écran qu'à partir d'une source électricte telle qu'indiqué dans les caractéristiques du précédent manuel ou listedes sur l'écran. Si vous n'êtes pas certain du type d'alimentation électricte dont vous disposez dans cette maison, consultez tou autre revendeur.

Les prises CA et les prolongateurs surcharges sont dangereux. Il en va de meme des cordons secteur efflochés et des prises cassées. Iles peuvent avoir comme consequence une électrocution ou un risque d'incendie. Appelle cette technique d'entretien pour un replACEMENT.

N'ouvrepasIecran

Il n'y aeldom élement réparable par l'utilisateur à l'intérieur.
Il y a des tensionsées dangereuses à l'intérieur, même lorsque le courant est coupé.
- Contactez votre revendeur si I'écran ne fonctionne pas correctement.

Pour éviter tout dommage corporel :

• Ne place pas l'écran sur une étagère incinée à moins qu'il soit correctement fixé.
  Utilisez seulement un support recommende par le fabricant.
  Ne laisser pas tomber d'objet dessus et ne l'expose pas a des impacts. Ne jete aucin jouet ou objet sur I'ecran du produit.

Ceci peut cause des dommages corporels, et/ou endommager le produit.

Pour prévenir tout feu ou risque de feu :

Artez tous l'ecran si you quittze la pièce pour davantage qu'une courte période. Ne laissez jamais l'écran en MARCHE en quittant la maison.
Impéchéés les enfants de laisser tomber ou d'enfencer des objets dans les ouvertures du boîter de l'écran. Certaines pièces internes vécuïulent des tensions dangereuses.
N'ajoutez pas d'accessoires qui n ont pas ete concus pour cet ecran.
Quand I'ecran doit etre laissé sans surveillance pendant une perteode prolongee, debranchez-le de la prise secteur.
- Ne touchez jamais le cordon secteur pendant les périodes de tonnerre et de foudre. Ceci peut être très dangereux et peut causeer des électrocutions.

A propos de l'installation

Ne laissez rien reposer sur le cordon secteur ou rouler dessus, et ne placez pas I'ecran la ou le cordon secteur est sujet a des degats.

N'utilissez pas cet écran à proximité d'eau comme prés d'une baignoire, d'un lavabo, d'un évier de cuisine, d'un bac à dessive, dans un sous-sol humide, ou au voisinage d'une piscine.

Les écans sont equipés d'ouies de ventilation dans le boilier pour permettre le dégagement de la chaleur produit lors du fonctionnement. Si ces ouies sont bloquées, la chaleur accumulée peut causez des pannes qui peuvent provoquer un risque d'enceidie. Par consequent :

Ne placez JAMAIS I'ecran dans une enceinte integree a moins qu'une ventilation appropriee soit foumie.
Ne placer JAMAIS I'écran pres ou au-dessus d'un radiateur ou d'une source de chaleur.

Ne fröttez pas et ne cognez pas le LCD à matrice active avec qui que ce soit car ici peut rayer, troubler, ou endommager le LCD à matrice active de manière permanente.

N'appuyez pas sur l'écran LCD avec votre doigt pendant longtemps car ceci peut cause des images rémanentes.

Cernts dfe pels peent appaire en tant que tches rouges, vertes ou bleues sur leran. Cependant, cie n'a aucin impact ou effet sur les performances d'affiche.

Le fait de laisser une image fixe sur l'écran pendant longtemps peut endommager l'écran et causer une inculturation d'image. Veilze à utiliser un économiste d'écran sur le produit. Les incrustations et problèmes relatifs ne sont pas couverts par la garantie sur ce produit.

A propos du nettoyage

• Debranchez l'écran avant de nettoyer la façade de l'écran de visualisation.
• Utilisez un chiffon légarement humide (non mouillé). N'utilise pas d'áérosol directement sur l'écran de visualisation car une vaporisation excessive peut causeur une élecrocution.

A propos du remballage

• Je jetez pas les materiaux ni le carton d'emballage. Ils constituent un recipient idéal dans lequel transporter l'appareil. Quand vous expédiez l'appeil et a un autre endroit, remblée-le dans le matériel d'origine.

A propos de la mise au rebut

La lampe fluorescente utilisé dans ce produit contient du mercure en petite quantité.
Ne vous débarrasssez pas de ce produit avec les déchets menagers ordinaires.
La mise au rebut de ce produit doit etre effectuee en accord avec les reglements de voite autorite locale.

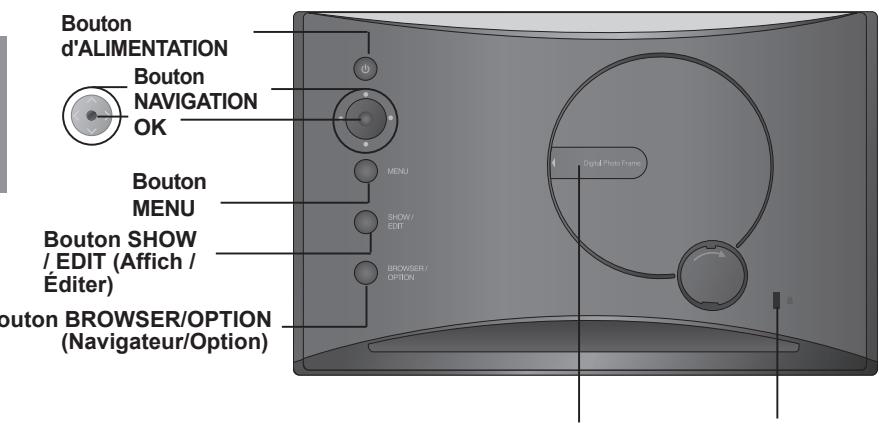

Vue

USB - Permet de raccorder un périphérique de stockage
Nécessite un achat séparé
- Relié à un cable de verrouillage qui peut être acheté séparément dans la plupart des boutiques informatiques.

Bouton

USB - Sert à se connecter à un PC
Fente pour carte SD/MMC/xD/MS/MS-Pro
Fente pour carte CF
Entree CC 12V

Fixer / détacher le support

1. Posez le cadre avec l'écran vers le bas sur une surface rembourree ou un chiffon doux.

1. Redressez ensuite délicatement le cadre en position verticale.

1. Fixez le support dans les 4 orifices à l'arrête du cadre.

1. Pour-retirer le support, tirez-le en tournant légèrement.

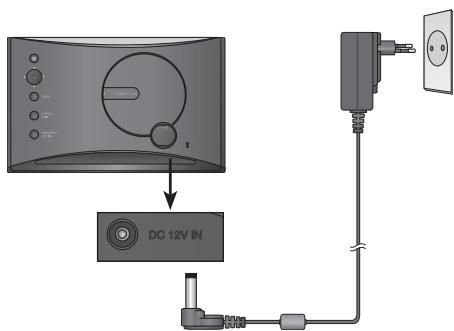

Brancher le cordon secteur / Mettre sur Marche ou Arrêt

1. Branchez l'adaptateur d'alimentation sur l'entrée DC 12V IN au bas du produit, et branchez le cordon secteur.

REMARQUE: Le cadre photo numérique et ses accessoires peuvent différer de la représentation par leur aspect.

1. Appuyez sur le bouton ALIMENTATION au dos du produit pourmettre sous tension. Pour eteindre l'alimentation, appuyez sur le bouton ALIMENTATION pendant 2~3 secondes jusqu'à ce que I'écran s'éteigne.

Comment l'utiliser

Horizontal

Vertical

Montage mural

* Pour plus d'informations sur le montage mural du produit, reférez-vous à la section ci-dessous.

1. Ouvrez le cache de la fente USB au dos du produit.

1. Fixez le support mural dans la rainure à côte de la fente USB à l'aide d'une vis.

Connexion au périphérique externe

1. La mémoire interne du produit est de 128MB. Connectez un périhérique externe pour augmenter la capacité mémoire ou pour dire des photos, des vidés ou des fichiers MP3 depuis la mémoire externe. Deux périhériques ou plus peu vent être reliés ensemble.

USB - Permet de raccorder un périphérique de stockage

USB - Sert à se connecter à un PC

SD/MMC/xD/MS/MS-PRO

CARTE CF

1. Appuyez sur le bouton SHOW (Affich.) pour dire des photos, des vidés ou des fischiers MP3 (mode Affich.). Pour gérer les photos, les vidés ou les fischiers MP3 (mode navigateur), utiliser les boutons sur l'écran principal pour désirir un type de périhérique, et appuyez sur le bouton

Mém. Interne

USB

SD/MMC/xD/MS/MS-PRO

CARTE CF

Mode diaporama

• Vous pouvez dire des photos, desVIDEOS ou des fichiers MP3 en Mode diaporama.

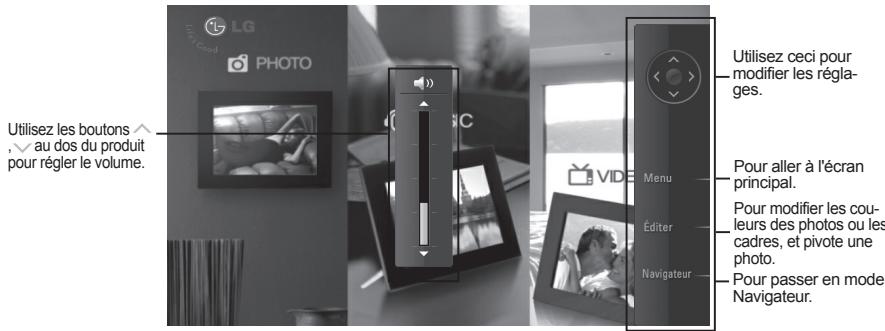

MENU

Appuyez sur n'importequelbouton au dos du produit sauf sur le bouton ALIMENTATION pour afficher la fenetre de menu du cote droit de I'écran.

Editor

• Vous pouvez changer les couleurs ou les cadres des photos, et pivoter une photo en Mode diaporama.

• Vous ne pouvez pas utiliser la fonction d'edition pendant la lecture d'une video ou d'un fisier MP3.

• Appuyez deux fois sur le bouton EDIT (Éditer) au dos du produit. Pour régler chaque fonction, appuyez sur le bouton pour l'activer. Le fait d'appuyer de nouveau sur le bouton désactive la fonction.

Effet photogr.

Normal : Pour afficher une photo telle qu'elle est.
- Monochrome : Pour afficher une photo en noir et blanc.
- Sépia: Pour afficher une photo dans des tonalités sépia.
Gaussian : Pour afficher une photo brouillee.

Cadre photo

• Choisissez un cadre photo entre le cadre photo 01 et 08.

Pivoter

• 0 : Pour afficher une photo telle qu'elle est.
• 90 : Pour pivoter une photo dans le sens contraire des aiguilles d'une montre de 90^ degrés.
• 180: Pour pivoter une photo de 180^ degrès afin de la returner.
• 270 : Pour pivoter une photo dans le sens contraire des aiguilles d'une montre de 270^ degrés.
• Miroir : Pour returner une photo horizontally comme si elle était vue dans un miroir.

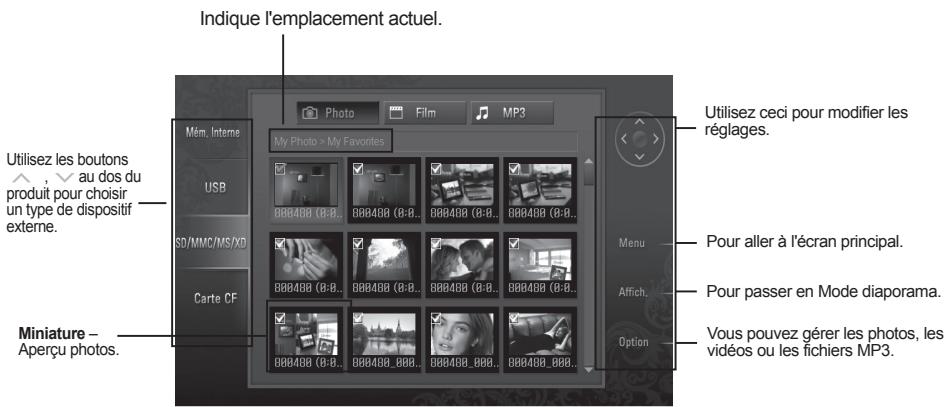

Navigateur

• Vous pouvez gérer les photos, lesVIDEOS ou les fichiers MP3 en mode de navigateur.

MENU

Choix multiple

• Vous pouzeCHOISIR et dire les photos,les videoes ou les fichiers MP3 que vous voulez.

• Vérifiez les types de dispositifs sur le menu gauche en mode Navigateur. Utilisez les , boutons et au dos du produit pour aller au type que vous pouze (le dispositif A est désactivé lorsqu'il n'est pas connecté).

• Appuyez sur le bouton ou > pour aller au menu Photo. Appuyez de nouveau sur le bouton > pour aller au menu Film. Pour aller au menu MP3, appuyez de nouveau sur le bouton > dans le menu Film.
• Appuyez sur le bouton ou pour désir une miniature ou un dossier.
• Utilise les boutons ，，>， pour désir la miniature que vous voulez, et appuyez sur le bouton

pour l'activer.

Pour la désactiver, appuyez de nouveau sur le bouton

1. Puis, appuyer sur le bouton SHOW (Affich./Lecture) pour démarrer le Mode diaporama.

■ ■ Fonction Option

Vou puez gérer les photos, les vidés ou les fichiers MP3.

1. Appuyer sur le bouton OPTION pour afficher la fenêtre pop-up.
2. Utilisez les boutons , pour aller sur un élément que vous voulez, et appuyez sur le bouton pour le désir.

Mode diaporama: Pour dire des photos, des videos ou des fichiers MP3.
■ Editor: Se référer à la section de fonction d'édition en mode d'affichage.
- Copier: Copier des photos, des videos ou des fischiers MP3. Les photos, les videos ou les fischiers MP3 copies sont enregistrées dans le dossier de plus haut niveau du dispositif cible.
- Copier tout: Pour copier tous les dossiers dans le dossier courant. Les sous-dossiers ne sont pas copies, et les fichiers copies sont enregistrées dans le dossier de plus haut niveau du dispositif cible.
Supprimer: Pour supprimer des photos, des videos ou des fichiers MP3.
■ Sélect. tout: Pour désir toutes les photos,VIDEOS et tous les fichiers MP3 à l'emplacement actuel.
Désélect. tout: Pour désélectionner toutes les photos,VIDEOS et tous les fichiers MP3 choisis.
Fermer: Pour fermer la fenetre automatique.

SPECIAL

1. Sur l'écran principal, Sélectionnez SPECIAL avec les boutons , et appuyez sur le

bouton

1. Choisissez un menu que vous voulez.

• , : Pour vous déplacer entre les menus
  : Choisissez
  Réglage détaillé

Réglage de l'heure: Pour régler l'heure courante.
- Alarme / Réveil: Pour régler l'alarme / l'appeil de réveil.
Horloge/Calendrier: Pour régler l'horloge et le calendrier. L'heure peut s'afficher sous forme numérique ou analogique.
- Message d'accueil: Pour afficher une image/un film/un MP3/un message à la mise sous tension.
Econom. énerg: Réglez l'heure de mise sous tension et de mise hors tension.
-Infos. Fichier: Pour afficher la date de la photo créé en bas à droite.

CONFIG

1. Sur l'écran principal,CHOISSEZ CONFIG avec les boutons et au dos du produit,et appuyez sur le bouton

1. Choisissez un menu que vous voulez.

: Pour vous déplacer entre les menus
: Choisissez
：Réglagedétaillé

Voir config.: Pour régler la durée pendant laquelle une photo est affichée.
Luminosite: Pour régler la luminosité de l'écran entre 0 et 10.
- Langue (Language): PourCHOsiR une langue utilisée dans I'ecran de menu.
- Format Interne: Pour supprimer toutes les données stockées dans la mémoire interne.
Réinitialiser: Pour réinitialiser tous les réglages.
- Orientation: Pour régler le sens d'affichage du produit. (* ce produit lit les informations de la photo et la valeur d'orientation et pivote la photo en conséquence.)
- Format de l'image: Pour régler les proportions de l'écran.

Largeur personalisée : Cela augmente la taille de la photo horizontally pour replir écran.
- Hauteur personalisée : Cela augmente la taille de la photo verticalément pour replir l'écran.
- Original : Cela affiche la photo dans sa taille initiale.
- Complète : Cela affiche une photo selon la taille d'écran.

Dépannage

Question

Réponse

L'écran n'affiche rienUne photo n'apparait pas?Une video ne passe pas?La musique ne passe pas?La carte+mémoire l'USB n'est pas reconnu?L'écran semble noir ou lebouton ne pas fonctionner?En cas de problème de mémoire interne, comment puis-je la formate?Voulez-vous en savoir plus au sujet du cadre photo numérique?

Veuillez vérifier si une fiche a été insérée dans la prise.Appuyer sur le bouton d'alimentation.Certains formats de fischiers d'images ne sont pas pris en charge. Veuillez vérifier les caractéristiques du produit..Certsains formats de fichier video ne sont pas pris en charge. Veuillez vérifier les caractéristiques du produit.Certains formats de fichier de musique ne sont pas pris en charge. Veuillez vérifier les caractéristiques du produit.Veuillez vérifier que le cable USB a été correctement inséré. Certains formats de cartes mémoires ne sont pas pris en charge. Veuillez vérifier les caractéristiques du produit.Le produit peut ne pas répondre en raison d'un format de fichier non valide, d'une infection par un virus ou d'une situation inattendue.Coupez la prise DC et rallumez pour reprendre un fonctionnement normal.Si vous fouze formater la mémoire interne, il est plus sûr d'utiliser CONFIGURATION - Format. Interne. Le formatage supprime toutes les données.Ne formatez pas la mémoire interne à l'aide d'un PC après y avoir connecté le PC car ceci pourrait entraîner des dysfonctionsnements.Pour de plus amples informations, veuillez visitor www.lge.com.

Pour les mises à jour du logiciel, veuillez vous reférer à www.lge.com.
Site Web du centre de service de LG Electronics : http://www.lgservice.com
- Rendez-vous sur le site www.lge.com et enregistrez le numéro de série indiqué sur l'emballage du cadre ou à l'arrête du cadre.

Vouaurez ainsi acces gratuitement au service après-vente et a differents avantages.

\section*{Caracteristiques}

F8400N-PN/F8400N-WN/F1040N-PN/F1040N-WN

Modèle	F8400N-PN / F8400N-WN	F1040N-PN/F1040N-WN
Taille	8.4"	10.4"
Dimensions (Largeur x Hauteur x Profondeur)	Socle inclus 230,61 mm x 185,1 mm x 130 mm	Socle inclus 287 mm x 213 mm x 155 mm
	Socle non inclus 230,61 mm x 185,1 mm x 35,6 mm	Socle non inclus 287 mm x 213 mm x 36,3 mm
Poids (Socle inclus)	0,668 kg	0,888 kg
Résolution	800 x 600	800 x 600
Alimentation en entrée	CC 12V 1.5A	CC 12V 1.5A
Audio (haut-parleur) Puisance de sortiev	0.5W Mono	0.5W Mono
Mémoire interne	128MB	128MB
Formats de fichiers pris en charge	JPEG/BMP, MP3 Motion JPEG, MPEG1, MPEG4(SD)	JPEG/BMP, MP3 Motion JPEG, MPEG1, MPEG4(SD)
Cartes mémoires prises en charge Cards	CF, SD, MMC, xD, MS, MS-Pro	CF, SD, MMC, xD, MS, MS-Pro
AC-DC Adapter	ADS-18C-12N-12018GPG SHENZHEN HONOR ELECTRONIC CO.,LTD	ADS-18C-12N-12018GPG, SHENZHEN HONOR ELECTRONIC CO.,LTD

• Les informations générées dans ce document sont sujéttes à modification sans préavis.

WEEE (pour l'Europe)

Mise au rebut de votre ancien apparéil

1. Quand ce symbole de poubelle à roulettes barre d'une croix est apposée sur un produit, cela signifie que le produit est couvert par la directive européenne 2002/96/EC.
2. Tous les produits électriques et électroniques doivent être mis au rebut séparément de la chaîne des déchets Municipaux par l'intermédiaire des sites de collecte désignés par le gouvernement ou les autorités locales.
   3.La mise au rebut correcte de votre ancien apparéil aidera à prévenir des conséquences négatives potentielles pour l'environnement et pour la santé des personnes.
3. Pour plus d'informations détaillées au sujet de la mise au rebut de votre ancien apparéil, veuillez contacter votre marie, le service d'évacuation des déchets ou le magasin où vous ave acheté le produit.
