Marque	Siemens
Modèle	CASCADE (Synco 700 RMK770)
Type de produit	Régulateur de température pour cascade de chaudières
Dimensions (L x H x P)	144 x 110 x 58 mm (module principal)
Poids	Environ 0,5 kg (module seul)
Alimentation électrique	24 VAC ±20 %, 50/60 Hz
Consommation électrique	5 VA max
Température de fonctionnement	0 à 50 °C
Température de stockage	-25 à 70 °C
Humidité admissible	5 à 95 % HR sans condensation
Protection	IP40 (face avant)
Fonctions principales	Régulation cascade jusqu'à 3 chaudières, gestion brûleurs modulants, communication KNX, protection antigel, horloge annuelle, limitation ECO
Entrées	Sondes de température (extérieure, départ, retour), pressostats
Sorties	Pompes, vannes motorisées (3 points ou 0..10V)
Communication	Bus KNX (standard ouvert)
Affichage	Écran LCD (via module RMZ790 en option)
Programmation	Via module de service RMZ790 ou logiciel ACS790
Entretien et nettoyage	Nettoyer avec un chiffon sec. Vérifier périodiquement les connexions et les sondes.
Sécurité	Fonction antigel, thermostat limiteur, pressostats de sécurité
Pièces détachées et réparabilité	Modules embrochables, sondes, actionneurs disponibles. Réparation par un professionnel agréé Siemens.
Informations générales	Notice d'utilisation et manuel d'aide à la préconisation disponibles. Garantie 2 ans.

FOIRE AUX QUESTIONS - CASCADE SIEMENS

Comment installer le régulateur CASCADE Siemens ?

L'installation doit être effectuée par un professionnel qualifié. Fixez le régulateur sur un rail DIN, raccordez l'alimentation 24 VAC et les sondes selon le schéma de la notice. Utilisez le module de service RMZ790 pour la configuration initiale.

Quelle est la différence entre le mode cascade et le mode indépendant ?

En mode cascade, le régulateur gère plusieurs chaudières en séquence pour optimiser la puissance. En mode indépendant, chaque chaudière fonctionne séparément. Le mode cascade est recommandé pour une efficacité énergétique maximale.

Comment réinitialiser le régulateur aux paramètres d'usine ?

Appuyez et maintenez enfoncées les touches 'Mode' et 'Entrée' pendant 5 secondes jusqu'à ce que l'écran affiche 'Reset'. Confirmez avec 'Entrée'. Attention, toutes les données personnalisées seront effacées.

Que faire si le régulateur affiche une alarme de sonde ?

Vérifiez le câblage de la sonde concernée et assurez-vous qu'elle est correctement branchée. Utilisez un multimètre pour tester la résistance de la sonde. Si la sonde est défectueuse, remplacez-la par une sonde Siemens d'origine.

Le régulateur peut-il commander des chaudières à brûleur modulant ?

Oui, le modèle CASCADE (RMK770) prend en charge les brûleurs modulants avec signal 0..10V. Configurez les sorties analogiques dans les paramètres du régulateur.

Comment connecter le régulateur au réseau KNX ?

Raccordez le bus KNX aux bornes A et B du régulateur (respecter la polarité). Utilisez une alimentation de bus KNX dédiée. La configuration se fait via le logiciel ETS ou avec le module de service RMZ790.

Quelle est la durée de vie typique du régulateur ?

Le régulateur est conçu pour une durée de vie de plus de 10 ans en fonctionnement continu. Les condensateurs électrolytiques peuvent nécessiter un remplacement après 15 ans.

Peut-on utiliser le régulateur pour une installation solaire ?

Oui, le régulateur peut gérer un système solaire pour l'ECS via une entrée sonde supplémentaire. Configurez la fonction 'Solaire' dans les paramètres du circuit ECS.

Comment mettre à jour le firmware du régulateur ?

Le firmware peut être mis à jour via le module de service RMZ790 connecté à un PC avec le logiciel ACS790. Téléchargez la dernière version sur le site Siemens et suivez les instructions.

Comment optimiser la consommation énergétique avec ce régulateur ?

Utilisez les fonctions ECO (limitation jour/nuit), l'horloge annuelle et la compensation météo. Activez la permutation des pompes pour équilibrer l'usure. Réglez les courbes de chauffe en fonction du bâtiment.

MODE D'EMPLOI CASCADE SIEMENS

Manuel d'aide à la préconisation des produits de régulation 2016

4 | Synco™ 700 : Régulateur communicant RMK770

Solid light blue background with no visible text, symbols, or patterns.

Solid light blue background with no visible text, symbols, or patterns.

Synco™ 700 : Régulateur communicant RMH760B-1

Synco™ 700 : Régulateur communicant RMU7..B

Synco™ 700 : Régulateur communicant RMS705B

RX.. : Régulateur d'unités terminales

SIGMAGYR ^® : RVL Régulateur pour le chauffage collectif et tertiaire

Synco™ Living : La gestion du chauffage pièce par pièce pour l'habitat individuel

Régulation de température de soufflage constante (batterie à eau chaude) 8

Régulation de température de soufflage constante (batteries chaude et froide à eau) 9

Régulation de température de reprise (batteries chaude et froide à eau) 10

Régulation de température de reprise (batterie chaude à eau) 11

2. Synco™ 100 : Régulateur compact non communicant RLE132 & 162 13

Régulation température ECS 14

3. Synco™ 200 : Régulateur universel non communicant RLU.. 17

Régulation de température de soufflage constante (batterie chaude à eau) 18

Régulation de température de soufflage constante (batterie électrique) 19

Régulation de température de reprise avec free cooling (batterie chaude à eau) 20

Régulation de température de soufflage constante (batteries chaude et froide à eau) 21

Température ambiante avec free cooling (batterie chaude et batterie froide à eau) 22

Régulation échangeur 23

Régulation mitigeur ECS 24

4. Synco™ 700 : Régulateur communicant RMK770 27

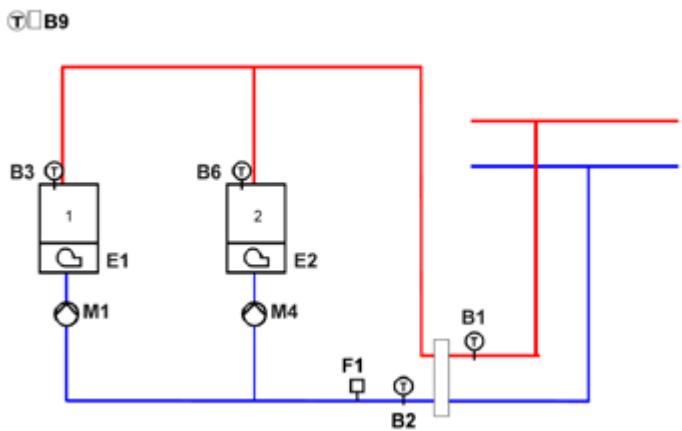

Régulation cascade de 2 chaudières brûleurs modulants 0...10V-28

Régulation cascade de 2 chaudières brûleurs modulants 29

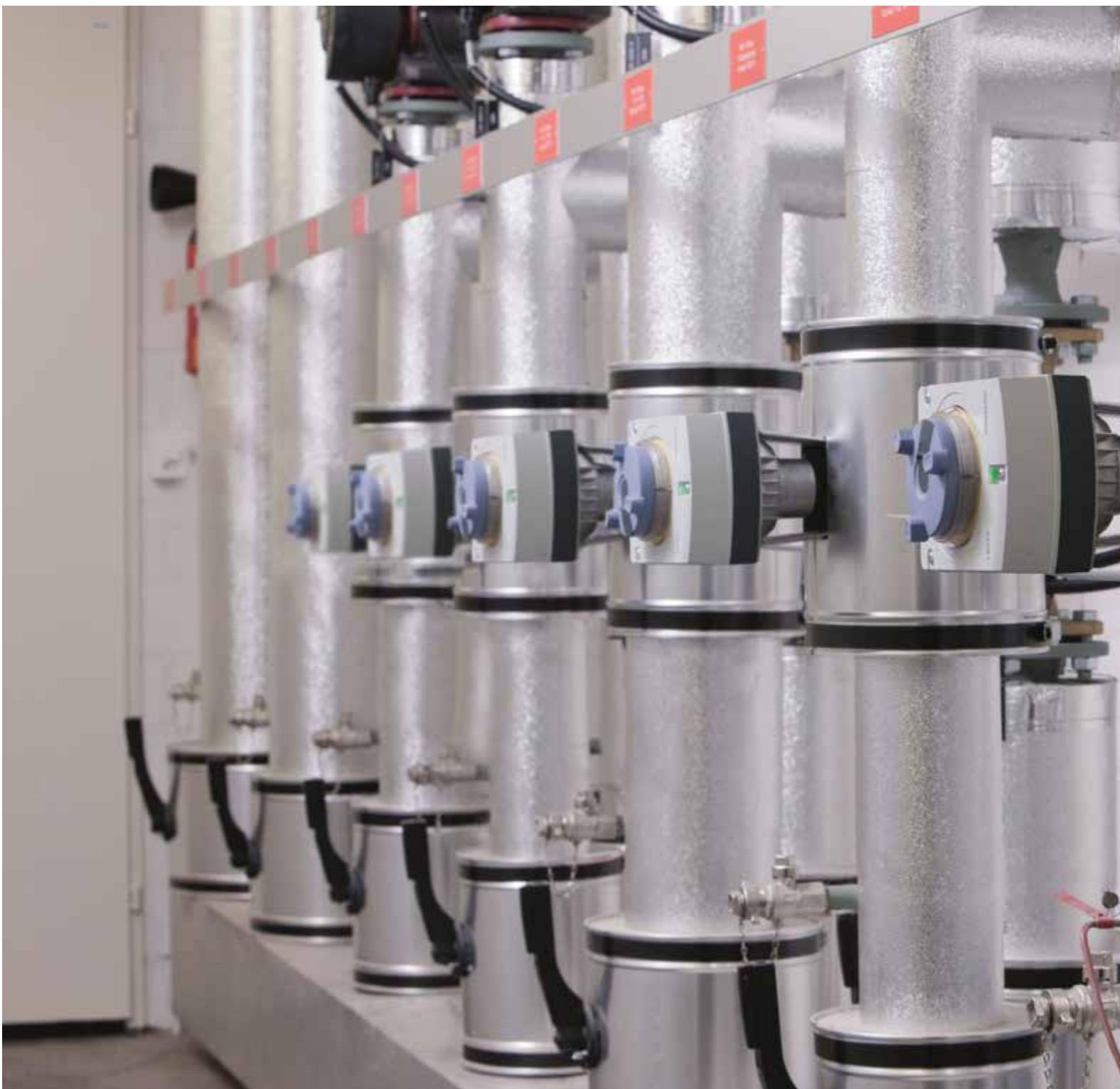

Régulation cascade de 3 chaudières de différentes configurations 30

5. Synco™ 700 : Régulateur communicant RMH760B-1 33

Régulation pour 1 réseau de chauffage 34

Régulation pour 2 réseaux de chauffage 35

Régulation pour 3 réseaux de chauffage 36

Régulation pour 4 réseaux de chauffage 37

Régulation pour 1 réseau plancher chauffant et ECS semi-instantanée 38

Régulation pour 1 chaudière 1, 2 allures ou modulante, 1 réseau plancher chauffant et

ECS semi-instantanée 39

6. Synco™ 700 : Régulateur communicant RMU7..B 41

Régulation de température de soufflage constante (batterie chaude à eau) 42

Régulation de température de soufflage constante (batterie électrique) 43

Régulation de température de reprise avec limite soufflage (batterie chaude à eau) 44

Régulation de température ambiante avec limite soufflage (batterie chaude à eau) 45

Régulation de température de reprise avec limite soufflage (batterie électrique) 46

Régulation de température avec free cooling (batterie chaude à eau) 47

Régulation de température ambiante et qualité d'air (batterie chaude à eau) 48

Régulation de température de soufflage (batteries chaude et froide à eau) 49

Centrale d'air avec récupérateur et batterie chauffage à eau 50

7. Synco™ 700 : Régulateur communicant RMS705B 53

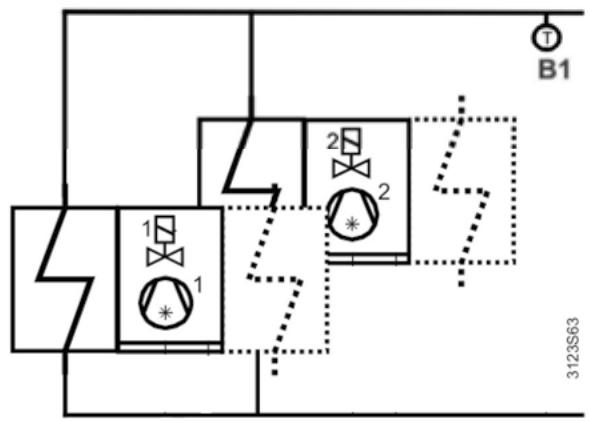

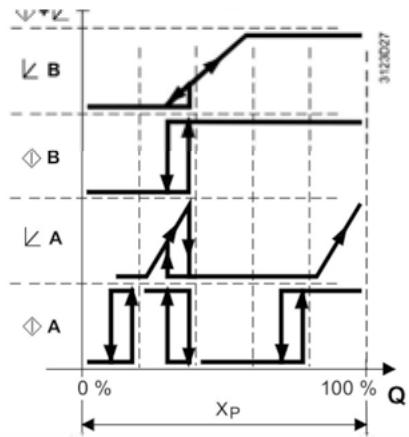

Commande séquencée de groupes froid 54

Régulation de la température de soufflage avec ventilation asservie aux sorbonnes 55

8. Synco™ RX.. : Régulateur d'unités terminales 57

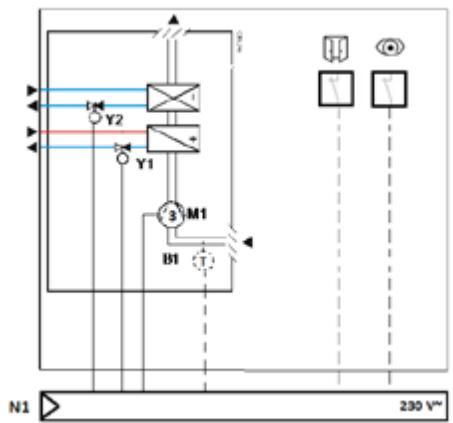

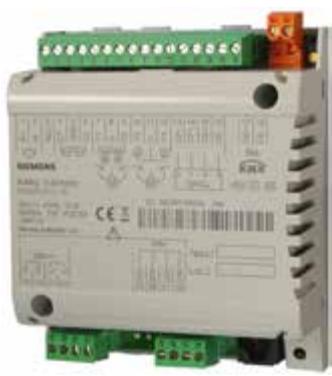

Synco™ RXB - Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation 58

Synco™ RXB - Régulation terminale pour ventilo-convecteur 2 tubes change-over et 2 fils et 3 vitesses de ventilation 59

Synco™ RXB - Régulation terminale pour ventilo-convecteur 2 tubes avec change-over et 3 vitesses de ventilation 60

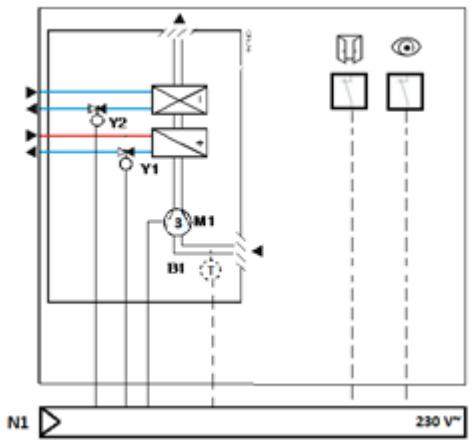

Synco™ RXB - Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation - Cascade ambiance soufflage 61

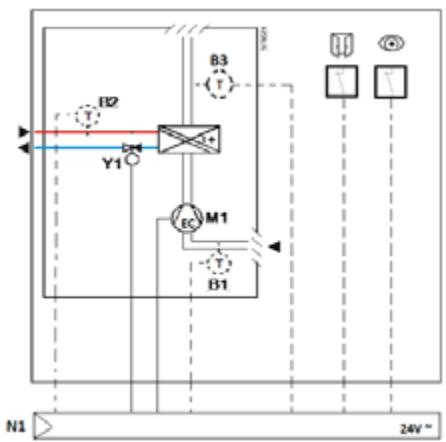

RDF600... - Régulation terminale pour ventilo-convecteur 2 tubes et 3 vitesses de ventilation 62

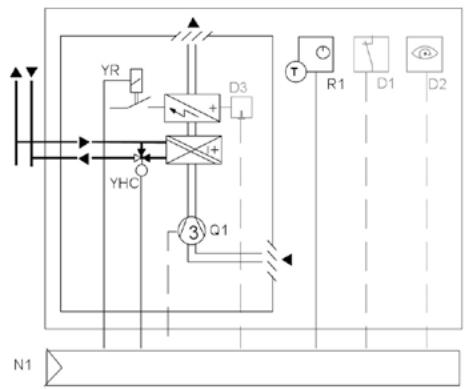

RDF600... - Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et 3 vitesses de ventilation 63

RDF600... - Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation 64

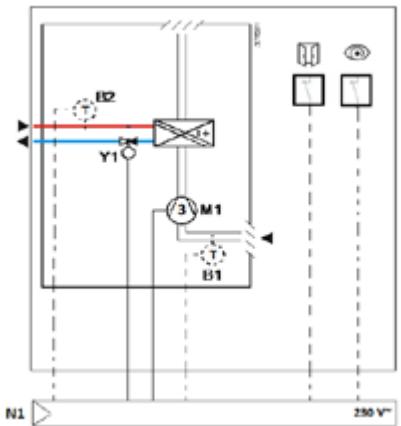

RDG100... - Régulation terminale pour ventilo-convecteur 2 tubes et 3 vitesses de ventilation 65

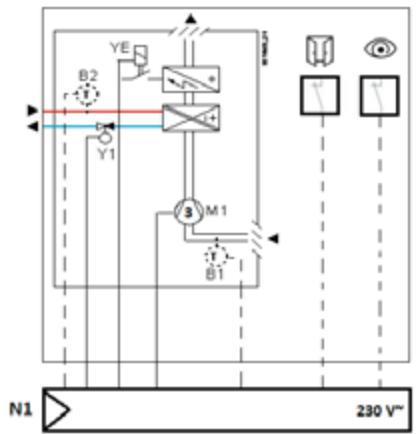

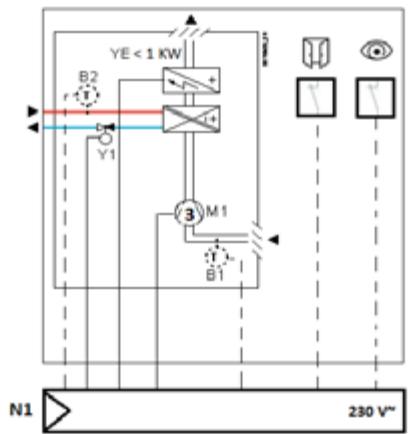

RDG100... - Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et 3 vitesses de ventilation 66

RDG100... - Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation 67

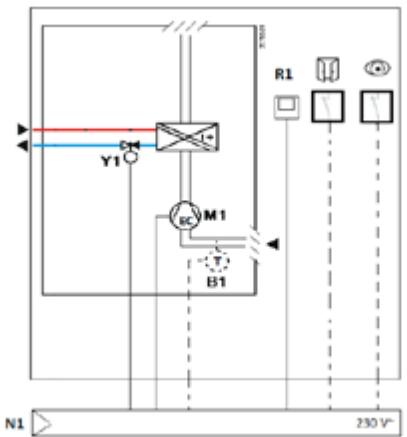

RDG160... - Régulation terminale pour ventilo-convecteur 2 tubes avec ventilateur EC (à commande 0...10V) 68

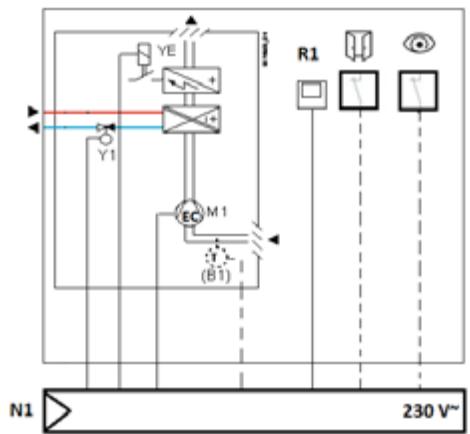

RDG160... - Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et avec ventilateur EC (0..10V) 69

RDG160... - Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V) 70

RXB39... - Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique modulée et avec ventilateur EC (à commande 0..10V) 71

RXB39... - Régulation terminale pour ventilo-convecteur 2 tubes avec ventilateur EC (à commande 0..10V) 72

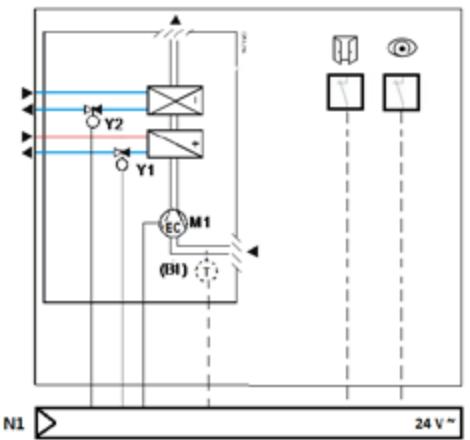

RXB39... - Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V) 73

RXB39... - Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V) - Cascade ambiance soufflage 74

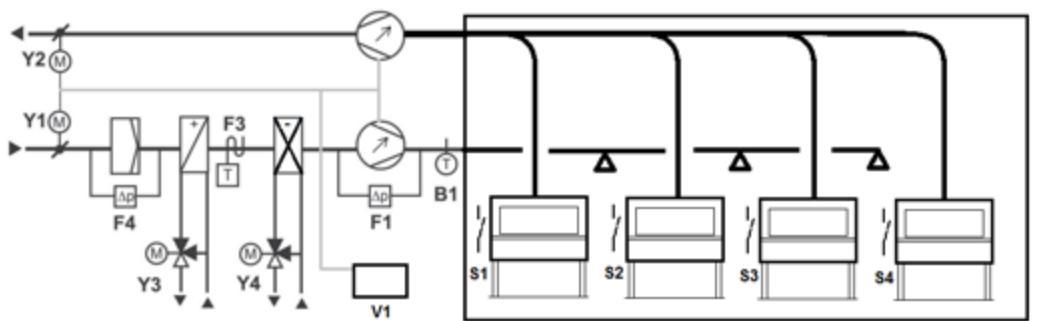

Synco™ 700 - Centrale de commande pour régulateurs de terminaux : RMB795 75

9. SIGMAGYR™ : RVL Régulateur pour le chauffage collectif et tertiaire 77

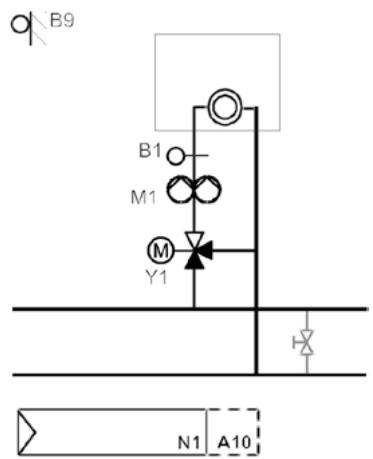

Régulation pour 1 réseau de chauffage 78

Régulation pour 2 réseaux de chauffage 79

Régulation pour 3 réseaux de chauffage 80

Régulation pour 4 réseaux de chauffage 81

Régulation pour 1 réseau plancher chauffant 82

Régulation pour 1 réseau de chauffage et 1 ECS action sur pompe 83

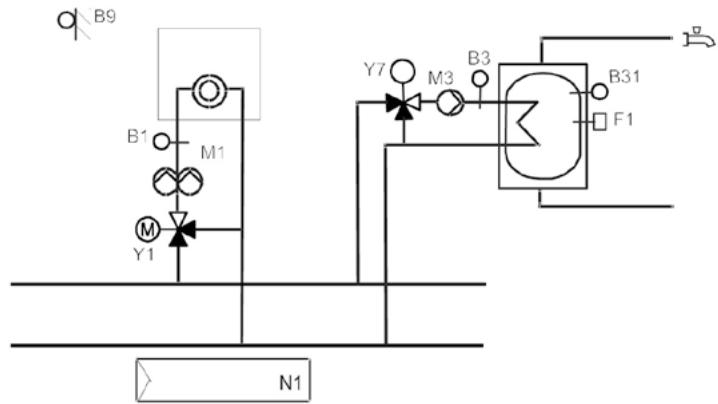

Régulation pour 1 réseau de chauffage et 1 ECS action sur vanne 84

Régulation pour 1 chaudière, 1 réseau de chauffage et 1 ECS action sur pompe 85

Régulation pour 1 chaudière, 1 réseau de chauffage et 1 ECS action sur vanne 86

10. Synco™ Living : La gestion du chauffage pièce par pièce pour l'habitat individuel 89

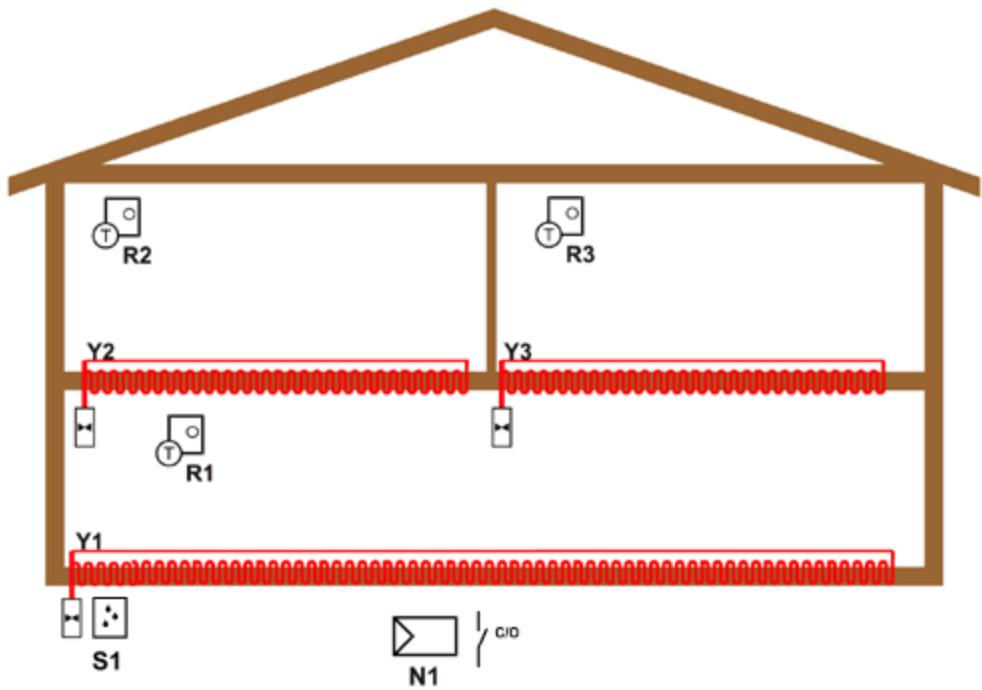

Régulation plancher chauffant / rafraichissant : 3 pièces ou groupes de pièces 90

Régulation de 6 radiateurs 91

Régulation de radiateurs et plancher chauffant 92

11. Interfaces de communication 95

Centrales, interfaces web et logiciels Gamme de logiciels et centrales pour la gestion locale ou distante des installations de CVC 96

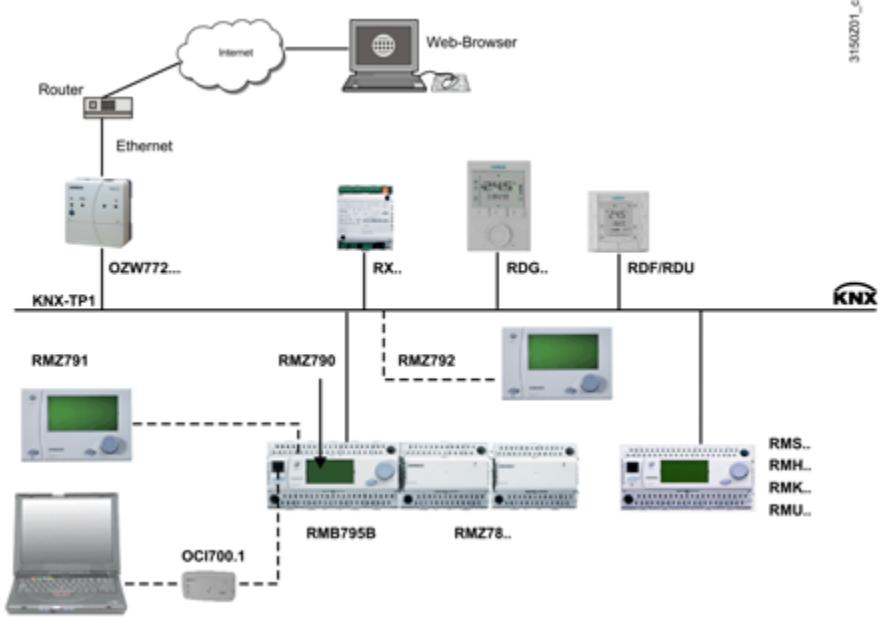

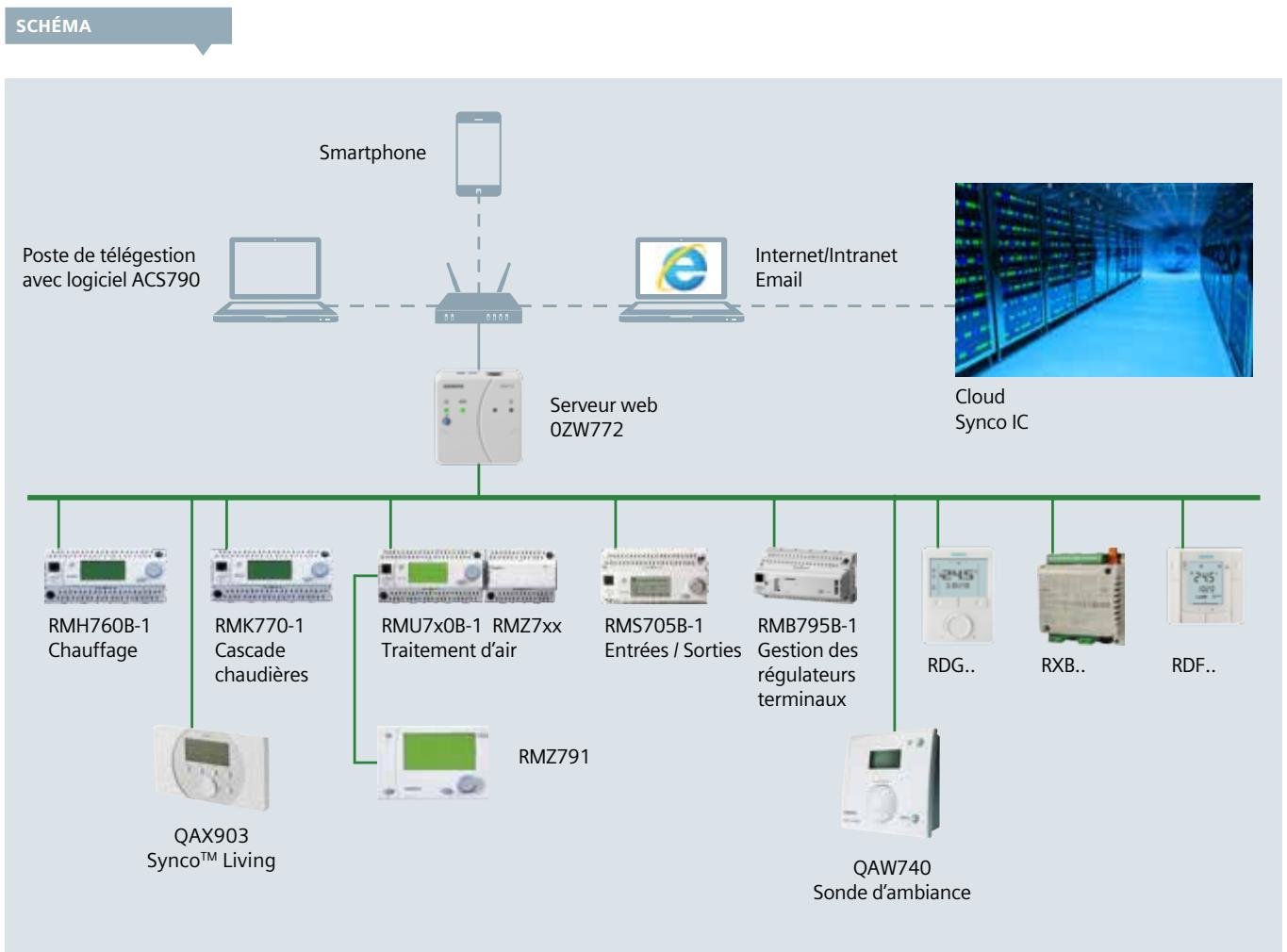

Architecture générale OZW772.. jusqu'à 250 appareils 97

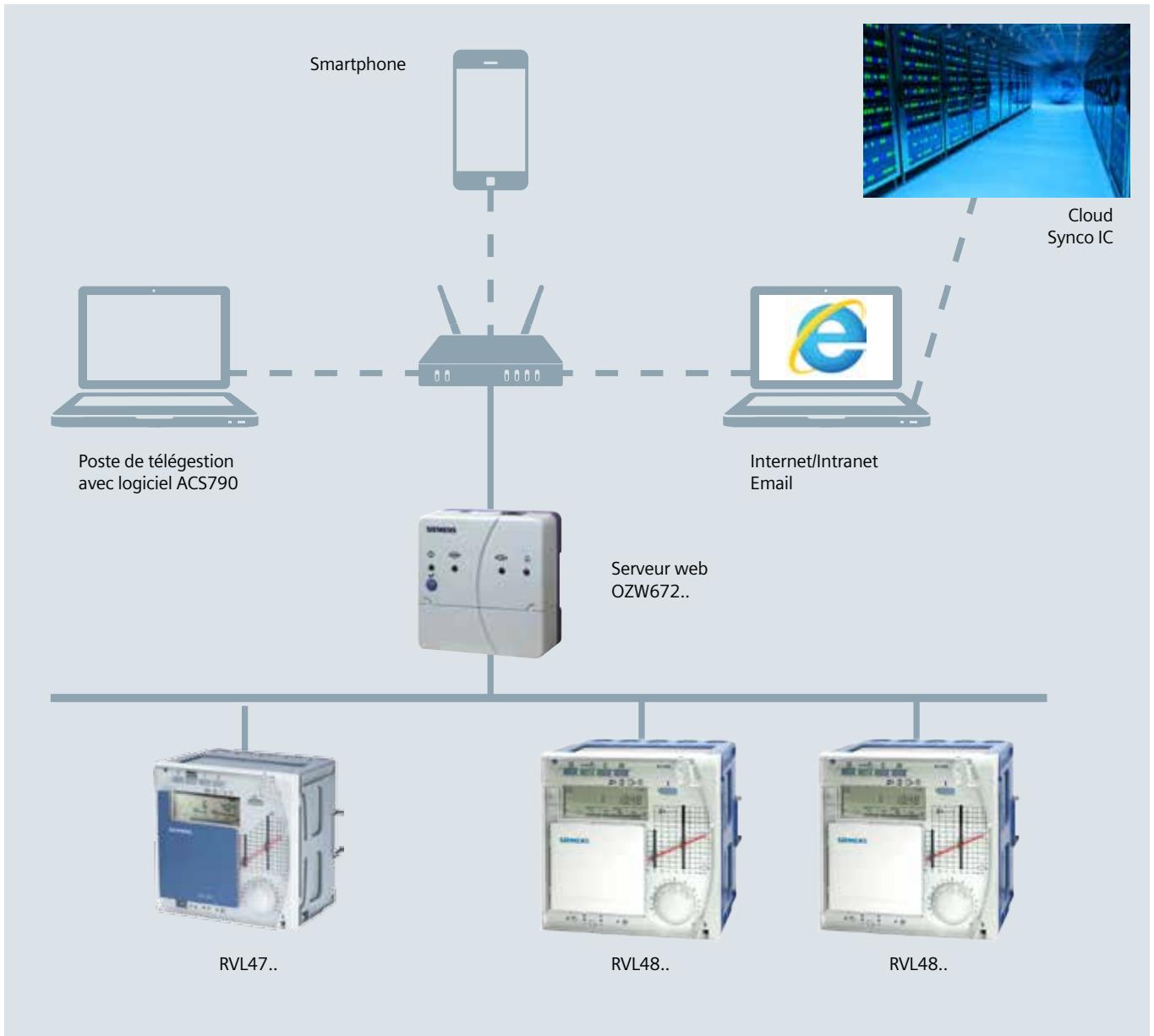

Architecture générale OZW672.. (jusqu'à 16 appareils RVL série 400) 98

Un réseau d'experts proche de vous 100

Implantations 101

Régulation de température de soufflage constante (batterie chaude à eau)

Régulation de la température ambiante par action sur batterie chaude à eau.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur compact pour l'air	RLM162	1	322,93
Y2	Servomoteur de registre	GCA126.1E	2	609,40
F1	Pressostat filtre	QBM81-5	1	87,09
Y1	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F2	Thermostat antigel	QAF81.3	1	209,07
		Prix liste HT en €		1 704,93
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

1 | Synco™ 100 / RLM162

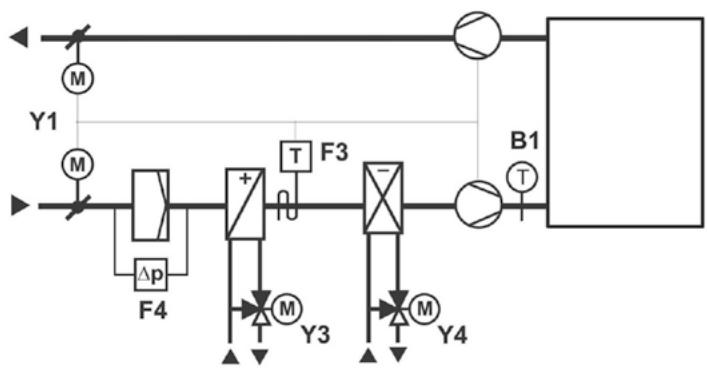

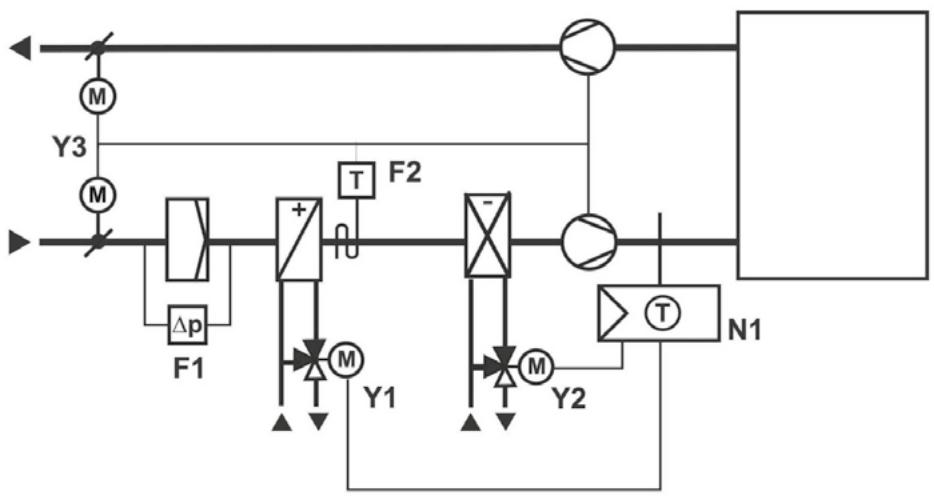

Régulation de température de soufflage constante (batteries chaude et froide à eau)

Régulation de la température de soufflage par action sur batteries chaude et froide.

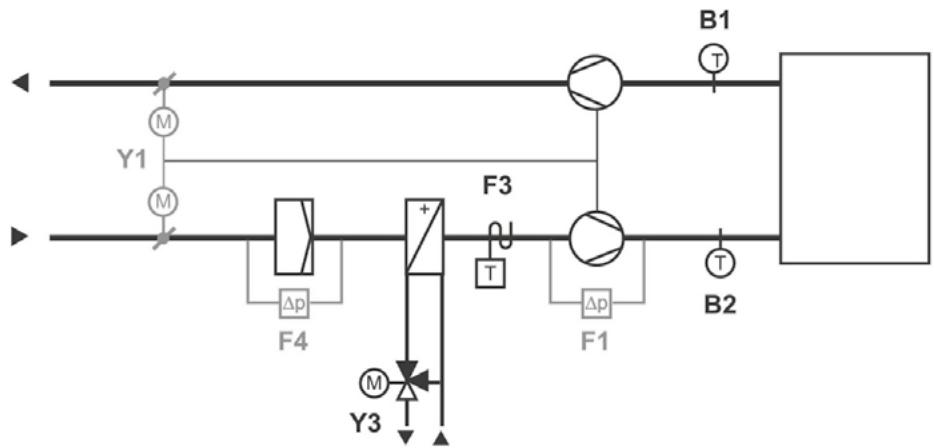

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur compact pour l'air	RLM162	1	322,93
Y3	Servomoteur de registre	GCA126.1E	2	609,40
F1	Pressostat filtre	QBM81-5	1	87,09
Y1	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y2	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F2	Thermostat antigel	QAF81.3	1	209,07
		Prix liste HT en €		2 181,37
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

1 | Synco™ 100 / RLM162

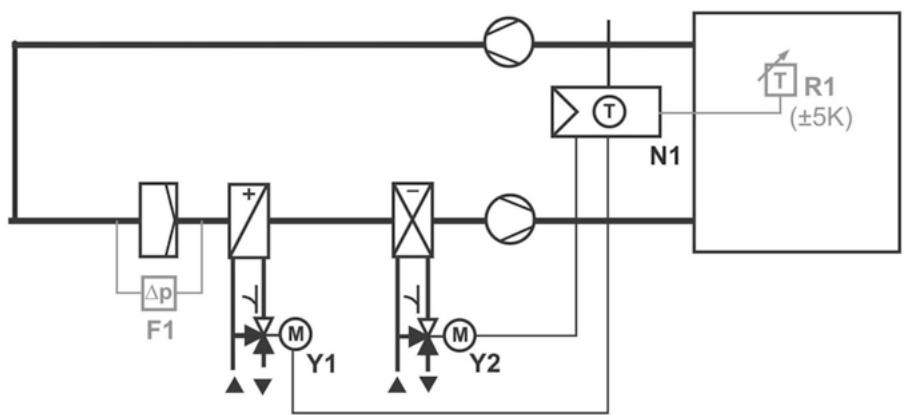

Régulation de température de reprise (batteries chaude et froide à eau)

Régulation de la température de reprise par action sur batteries chaude et froide. Potentiomètre de consigne à distance.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur compact pour l'air	RLM162	1	322,93
R1	Potentiomètre de consigne	BSG21.1	1	56,76
F1	Pressostat filtre	QBM81-5	1	87,09
Y1	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y2	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
		Prix liste HT en €		1 419,66
	En fonction du diamètre de la vanne, le type et le prix varient.
	Pour d'autres diamètres, voir notre tarif ou nous consulter.

1 | Synco™ 100 / RLM162

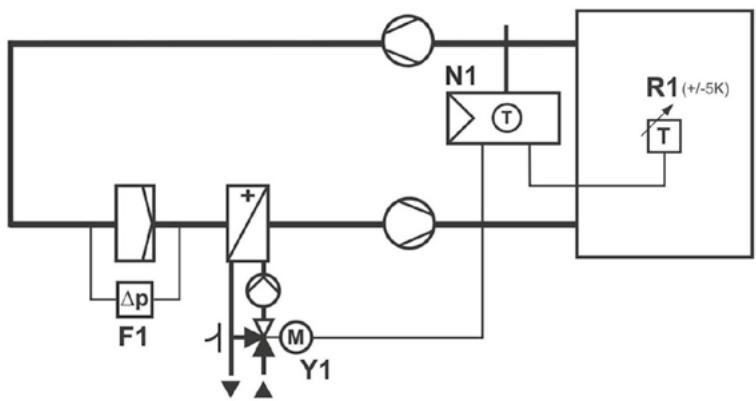

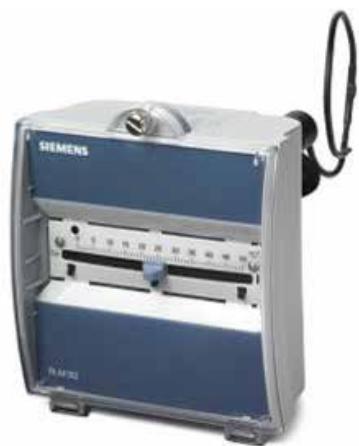

Régulation de température de reprise (batterie à eau chaude)

Régulation de la température de reprise par action sur batterie chaude à eau. Potentiomètre de consigne à distance.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur compact pour l'air	RLM162	1	322,93
R1	Potentiomètre de consigne	BSG21.1	1	56,76
F1	Pressostat filtre	QBM81-5	1	87,09
Y1	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
		Prix liste HT en €		943,22
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Synco™ 100 : Régulateur compact non communicant RLE132 &162

Applications standards pour régulation de température d'eau

2 | Synco™ 100 / RLE132 &162

Régulation de température ballon ECS

Régulation de la température du ballon ECS par action sur la vanne motorisée 0-10V.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur compact pour l'eau	RLE162	1	391,50
Y1	Moteur de vanne 0-10V DC	SAS61.53	1	559,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F1	Thermostat limiteur	RAK-TB.1410B-M	1	73,24
M1	Pompe de circulation
		Prix liste HT en €		1 200,18
	En fonction du diamètre de la vanne, le type et le prix varient.
	Pour d'autres diamètres, voir notre tarif ou nous consulter.

Applications standards pour CTA

3 | Synco™ 200

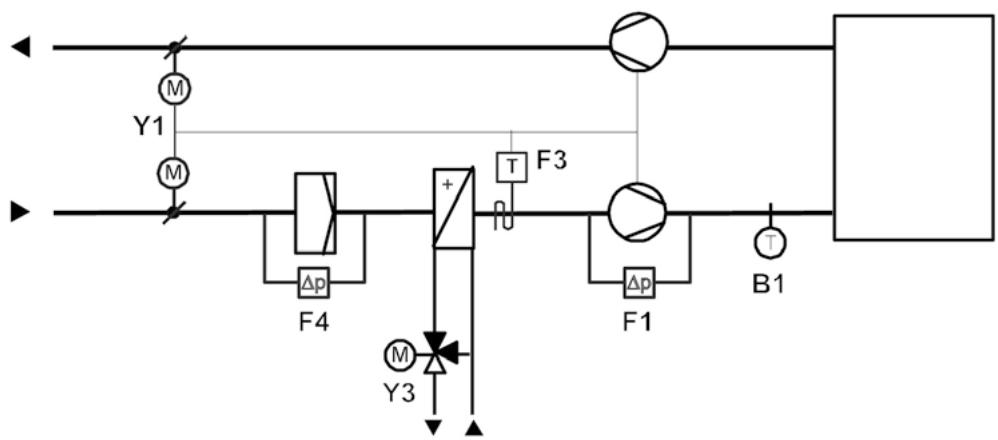

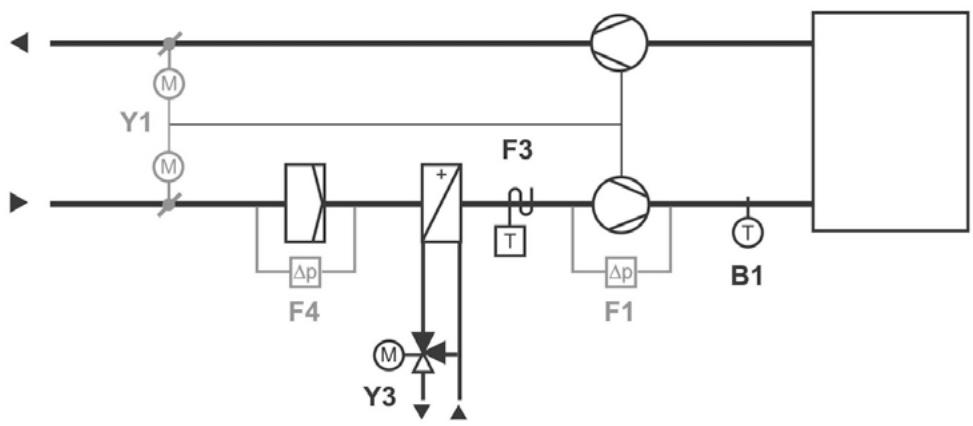

Régulation de température de soufflage constante (batterie chaude à eau)

Régulation de la température de soufflage par action sur batterie à eau chaude.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT

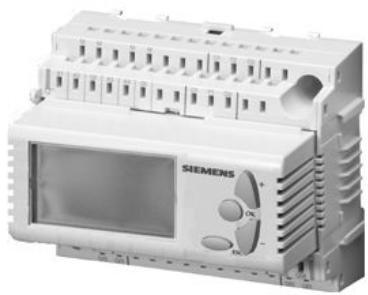

N1	Régulateur Universel autonome	RLU222	1	533,00
B1	Sonde de température de gaine	QAM2120.040	1	101,52
F1	Pressostat ventilateur	QBM81-5	1	87,09
F4	Pressostat filtre	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y1	Servomoteur de registre	GCA126.1E	1	304,70
F3	Thermostat antigel	QAF81.3	1	209,07
		Prix liste HT en €		1 798,91
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

3 | Synco™ 200

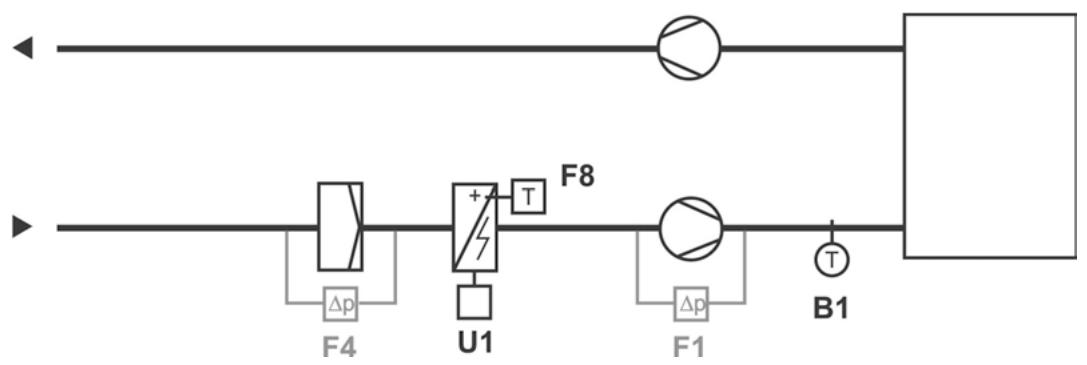

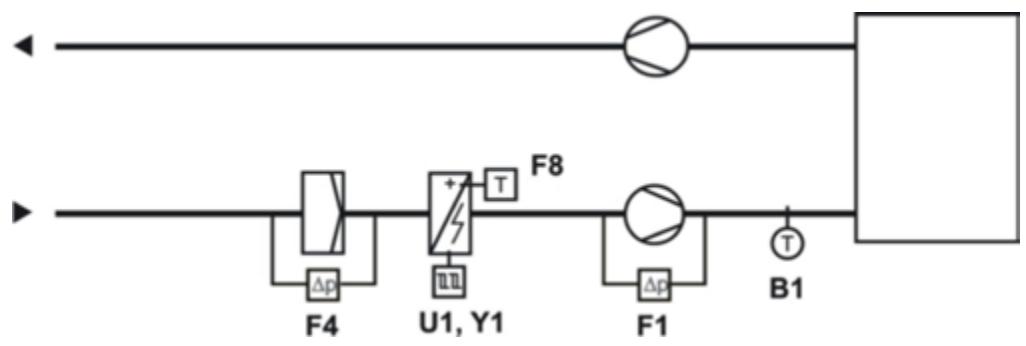

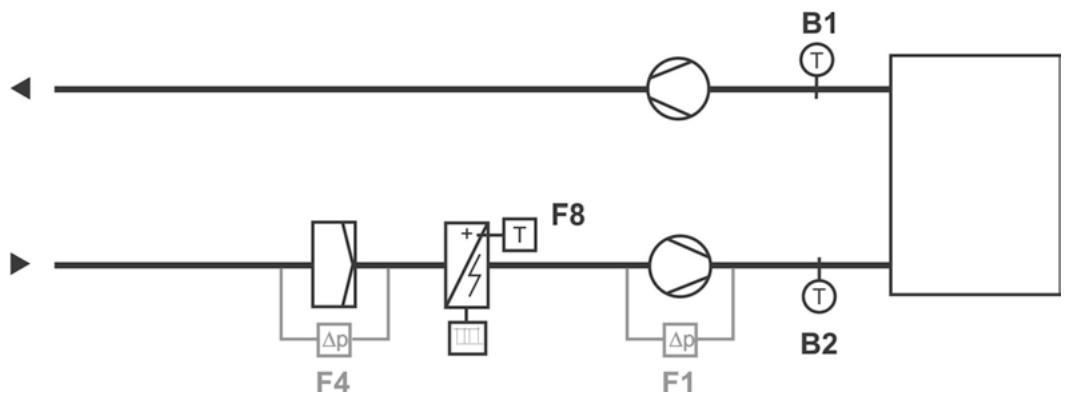

Régulation de température de soufflage constante (batterie électrique)

Régulation de la température de soufflage par action sur batterie chaude électrique avec un variateur de puissance.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel autonome	RLU222	1	533,00
B1	Sonde de température de gaine	QAM2120.040	1	101,52
F1	Pressostat ventilateur	QBM81-5	1	87,09
F4	Pressostat filtre	QBM81-3	1	87,09
U1,Y1	Variateur de puissance 9 kW	SELT400.9	1	669,72
F8	Thermostat incendie	NTZ-R6585/NV	1	216,30
		Prix liste HT en €		1 694,72
	En fonction du type de montage des résistances, le modèle et le prix du variateur varient.Pour d'autres variateurs, voir notre tarif ou nous consulter

3 | Synco™ 200

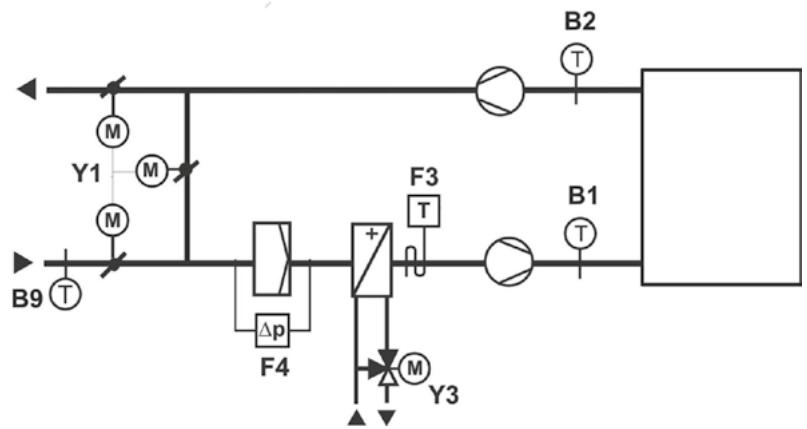

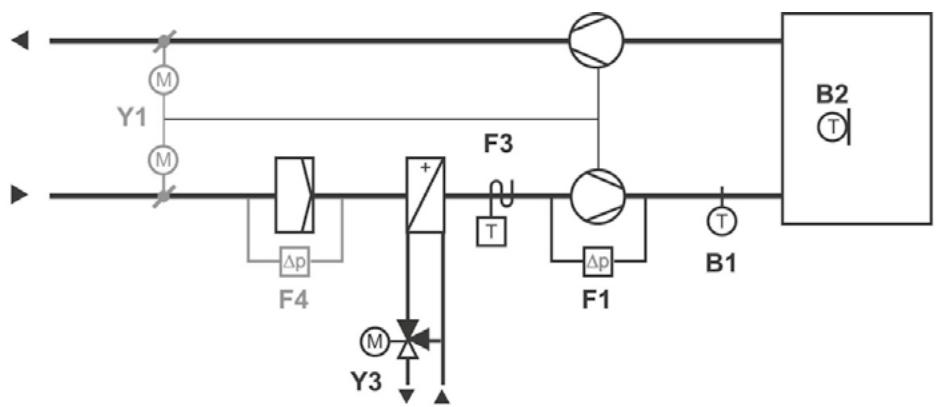

Régulation de température de reprise avec free cooling (batterie chaude à eau)

Régulation de la température de reprise avec limitation de la température de soufflage par comparaison de la température ambiante (reprise) et de la température extérieure et action sur les volets d'air et sur la batterie chaude à eau.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel autonome	RLU222	1	533,00
Y1	Servomoteur de registre	GCA161.1E	1*	260,90
F4	Pressostat filtre	QBM81-5	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF81.3	1	209,07
B1,B2,B9	Sonde de température de gaine	QAM2120.040	3	304,56
		Prix liste HT en €		1 886,03
	*1, 2 ou 3 servomoteurs de registre sont parfois nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

3 | Synco™ 200

Régulation de température de soufflage constante (batteries chaude et froide à eau)

Régulation de la température de soufflage par action sur les batteries chaude et froide.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT

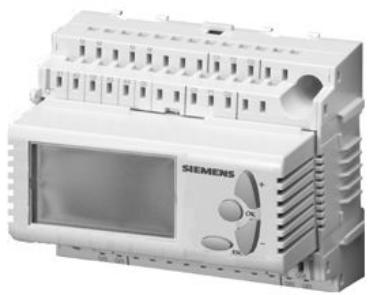

N1	Régulateur Universel autonome	RLU222	1	533,00
Y1	Servomoteur de registre	GCA126.1E	1	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y4	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF81.3	1	209,07
B1	Sonde de température de gaine	QAM2120.040	1	101,52
		Prix liste HT en €		2 188,26
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

3 | Synco™ 200

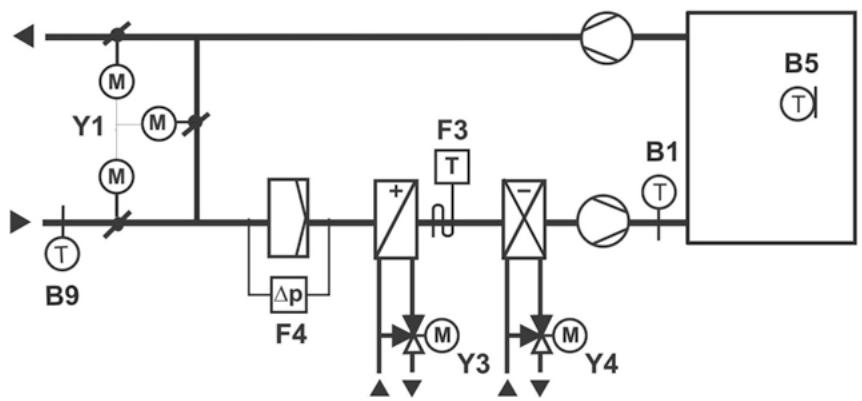

Température ambiante avec free cooling (batterie chaude et froide à eau)

Régulation de la température ambiante avec limitation de la température de soufflage par comparaison de la température ambiante avec la température extérieure par action sur les volets d'air de mélange et sur les batteries chaude et froide.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel autonome	RLU236	1	1 085,35
Y1	Servomoteur de registre	GCA161.1E	1*	260,90
F4	Pressostat filtre	QBM81-5	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y4	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF81.3	1	209,07
B5	Sonde de température ambiante	QAA24	1	77,16
B1,B9	Sonde de température de gaine	QAM2120.040	2	203,04
		Prix liste HT en €		2 798,33
	*1, 2 ou 3 servomoteurs de registre sont parfois nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

3 | Synco™ 200

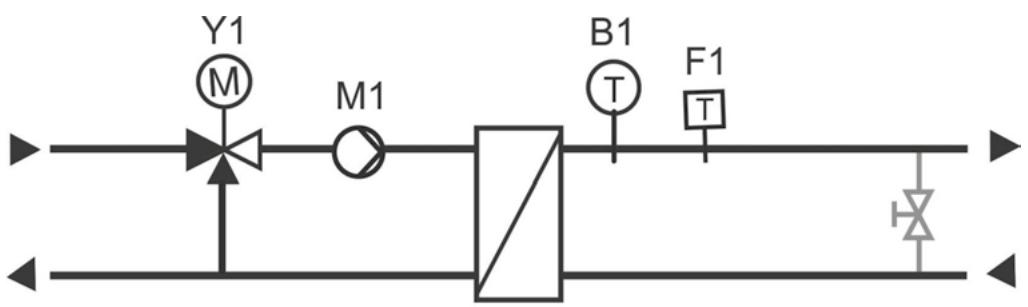

Régulation échangeur

Régulation de la température d'eau au secondaire de l'échangeur par action sur vanne 3 voies motorisée.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel autonome	RLU222	1	533,00
B1	Sonde de température de départ	QAE2120.010	1	113,79
Y1	Moteur de vanne 0-10V DC	SAS61.53	1	559,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F1	Thermostat limiteur	RAK-TR.1000B-H	1	73,22
M1	Pompe de circulation
		Prix liste HT en €		1 341,06
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

3 | Synco™ 200

Régulation mitigeur ECS

Régulation de la température d'eau mitigée par action sur vanne 3 voies magnétique. Programme horaire par horloge externe.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel autonome	RLU222	1	533,00
B1	Sonde de température à plongeur	QAE26.91	1	69,85
Y1	Vanne magnétique (vanne+servomoteur)	MXG461B25-8	1	1 600,98
S5	Horloge digitale hebdomadaire	SEH62.1	1	77,90
F1	Thermostat limiteur	RAK-TR.1000B-H	1	73,22
		Prix liste HT en €		2 354,95
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Synco™ 700 : Régulateur communicant RMK770

Applications standards pour cascade chaudières

Le standard international pour l'automatisme de bâtiments

KNX®

4 | Synco ™ 700

Régulation cascade de 2 chaudières brûleurs modulants 0...10V-

Communication : Bus standard ouvert KNX.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur modulaire de cascade chaudières	RMK770-1	1	1 507,06
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
B9	Sonde de température extérieure	QAC22	1	47,50
B1,B2	Sonde de température à plongeur	QAE2120.010	2	227,58
B3,B6	Sonde de température chemisée	QAP21.3	2	122,80
F1	Pressostat pour liquide	SNS1-A1R	1	155,71
M1 M4	Pompes de charge
		Prix liste HT en €		2 357,98

4 | Synco ^TM 700

Régulation cascade de 2 chaudières brûleurs modulants

RMK770-1 Cascade chaudières
RMZ789 module d'extension

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur modulaire de cascade chaudières	RMK770-1	1	1 507,06
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
	Module d'extension Entrées/Sorties	RMZ789	1	577,37
B9	Sonde de température extérieure	QAC22	1	47,50
B1,B2	Sonde de température à plongeur	QAE2120.010	2	227,58
B3,B6	Sonde de température chemisée	QAP21.3	2	122,80
Y1,Y2	Moteur de vanne 3 points	SAL31.00T10	2	729,24
	Vanne papillon	VKF41.80	2	588,54
	Accouplement vanne et moteur	ASK33N	2	180,14
	Contacts auxiliaires de fin de course	ASC10.51	2	89,70
	Contre brides	CB16DN80P	2	175,02
F1	Pressostat pour liquide	SNS1-A1R	1	155,71
M3,M4	Pompes de charge
		Prix liste HT en €		4 697,99
	En fonction du diamètre de la vanne, le type et le prix varient. Pour d'autres diamètres, voir notre tarif ou nous consulter.

4 | Synco ™ 700

Régulation cascade de 3 chaudières de différentes configurations

RMK770-1 Cascade chaudières
RMZ789 module d'extension

Communication : Bus standard ouvert KNX.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur modulaire de cascade chaudières	RMK770-1	1	1 507,06
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
	Module d'extension Entrées/Sorties	RMZ789	1	577,37
B9	Sonde de température extérieure	QAC22	1	47,50
B1,B2,B3	Sonde de température à plongeur	QAE2120.010	3	341,37
B4,B5,B6	Sonde de température chemisée	QAP21.3	3	184,20
	Moteur de vanne 3 points	SAL31.00T10	1	364,62
	Vanne 3 voies à secteurs	VBF21.80	1	379,32
	Accouplement vanne et moteur	ASK31N	1	59,08
	Contre brides	CB10/16DN80	3	143,28
F1	Pressostat pour liquide	SNS1-A1R	1	155,71
M3,M4,M5	Pompes de charge
		Prix liste HT en €		4 056,84
	En fonction du diamètre de la vanne, le type et le prix varient. Pour d'autres diamètres, voir notre tarif ou nous consulter.

Synco™ 700 : Régulateur communicant RMH760B-1

Applications standards pour réseaux de chauffage

Le standard international pour l'automatisme de bâtiments

KNX®

5 | Synco ^TM 700

Régulation pour 1 réseau de chauffage

RMH760B-1 1 réseau de chauffage

Communication : Bus standard ouvert KNX.

SCHÉMA

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo / prog congés).
• Limite chauffage ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Permutation de pompes jumelées.

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	1	1 089,15
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
M1	Pompe de circulation
		Prix liste HT en €		1 872,85
	Sonde d'ambiance	QAA24	1	77,16
		Prix liste HT en €		1 950,01
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

5 | Synco ^TM 700

Régulation pour 2 réseaux de chauffage

RMH760B-1
1 réseau de chauffage
RMZ782B
2ème réseau de chauffage

Communication : Bus standard ouvert KNX.

SCHÉMA

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo / prog congés).
• Limite chauffage ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Permutation de pompes jumelées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	1	1 089,15
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
A2	Module d'extension pour deuxième circuit	RMZ782B	1	412,03
B9	Sonde extérieure	QAC22	1	47,50
B1,B12	Sonde de température départ applique	QAD22	2	106,68
Y1,Y12	Moteur de vanne	SAS31.00	2	418,18
	Vanne 3 voies	VXG44.25-10	2	311,20
	Raccords	ALG253	2	41,68
M1,M12	Pompes de circulation
		Prix liste HT en €		2 723,75
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.
	Sonde d'ambiance	QAA24	2	154,32
		Prix liste HT en €		2 878,07

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

5 | Synco ^TM 700

Régulation pour 3 réseaux de chauffage

RMH760B-1 1 réseau de chauffage
RMZ782B RMZ782B 2ème réseau de chauffage 3ème réseau de chauffage

Communication : Bus standard ouvert KNX.
        direction LR
        A10["Directional Control"] --> B11["Valve"]
        A10 --> B12["Valve"]
        A10 --> M11["Valve"]
        A10 --> M12["Valve"]
        A10 --> Y11["Actuator"]
        B9["Pressure Gauge"] --> B11
        B9 --> B12
    end
    subgraph Right_Schematic
        direction LR
        A20["Directional Control"] --> B10["Valve"]
        A20 --> B12
        A20 --> M11["Valve"]
        A20 --> M12["Valve"]
        A20 --> Y11["Actuator"]
        B20["Valve"] --> B10
        B20 --> B12
        B20 --> M11
        B20 --> M12
        B20 --> Y11
    end

• Permutation des pompes intégrées.
• Fonction protection hors gel.
• Horloge annuelle (prog hebdo / prog congés) par réseau.
• Limite chauffage ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	1	1 089,15
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
A2	Module d'extension pour deuxième circuit	RMZ782B	2	824,06
B9	Sonde extérieure	QAC22	1	47,50
B1,B11,B12	Sonde de température départ applique	QAD22	3	160,02
Y1,Y11,Y12	Moteur de vanne	SAS31.00	3	627,27
	Vanne 3 voies	VXG44.25-10	3	466,80
	Raccords	ALG253	3	62,52
M1,M11,M12	Pompes de circulation
		Prix liste HT en €		3 574,65
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.
	Sonde d'ambiance	QAA24	3	231,48
		Prix liste HT en €		3 806,13

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

5 | Synco ^TM 700

Régulation pour 4 réseaux de chauffage

RMH760B-1 1 ^er réseau

RMZ782B 2ème réseau

RMH760B-1 3ème réseau

RMZ782B 4ème réseau

Communication : Bus standard ouvert KNX.
        direction LR
        A10 --> B11
        A10 --> B12
        A10 --> M11
        A10 --> M12
        A10 --> Y11
        A2 --> B11
        A2 --> B12
        A2 --> M11
        A2 --> M12
        A2 --> Y11
    end
    subgraph Section B
        direction LR
        B9 --> B11
        B9 --> B12
        B9 --> M11
        B9 --> M12
        B9 --> M12
        B9 --> Y11
        B9 --> Y12
    end
    subgraph Section C
        direction LR
        C1 --> B11
        C1 --> B12
        C1 --> M11
        C1 --> M12
        C1 --> M12
        C1 --> Y11
        C1 --> Y12
    end

• Fonction protection antigel.
• Horloge annuelle (prog hebdo / prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	2	2 178,30
A10	Appareil de service et d'exploitation embrochable	RMZ790	2	594,66
A2	Module d'extension pour deuxième circuit	RMZ782B	2	824,06
B9	Sonde extérieure	QAC22	1	47,50
B11(2),B12(2)	Sonde de température départ applique	QAD22	4	213,36
Y11(2),Y12(2)	Moteur de vanne	SAS31.00	4	836,36
	Vanne 3 voies	VXG44.25-10	4	622,40
	Raccords	ALG253	4	83,36
M11(2),M12(2)	Pompes de circulation
		Prix liste HT en €		5 400,00
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.
	Sonde d'ambiance	QAA24	4	308,64
		Prix liste HT en €		6 017,28

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

5 | Synco ^TM 700

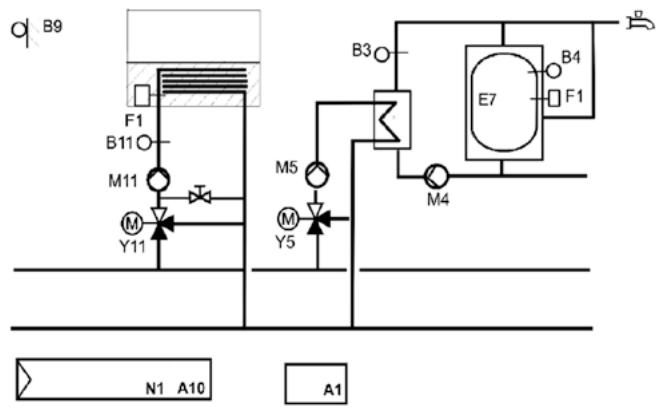

Régulation pour 1 réseau plancher chauffant et ECS semi instantanée

RMH760B-1 1 réseau de chauffage

RMZ783B Module d'extension pour E.C.S

Communication : Bus standard ouvert KNX.

SCHÉMA

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Régulation de la température dans le ballon.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	1	1 089,15
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
A2	Module d'extension pour E.C.S	RMZ783B	1	445,37
B9	Sonde extérieure	QAC22	1	47,50
B11,B3	Sonde de température départ applique	QAD22	2	106,68
B4	Sonde de température chemisée	QAP21.3	1	61,40
Y11,Y5	Moteur de vanne	SAS31.00	2	418,18
	Vanne 3 voies	VXG44.25-10	2	311,20
	Raccords	ALG253	2	41,68
F1	Thermostat limiteur plancher chauffant	RAK-TB.1400S-M	1	55,82
F2	Thermostat de sécurité E.C.S	RAK-TB.1410B-M	1	73,24
M11,M5,M4	Pompes de circulation
		Prix liste HT en €		2 947,55
	Sonde d'ambiance	QAA24	1	77,16
		Prix liste HT en €		3 024,71
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

5 | Synco ^TM 700

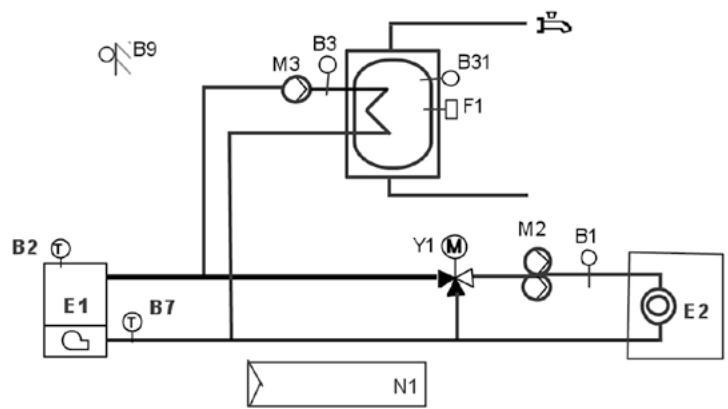

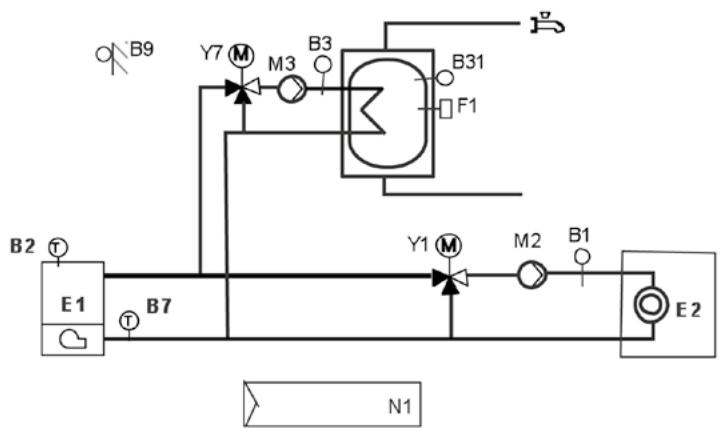

Régulation pour 1 chaudière, 2 allures ou modulante, 1 réseau plancher chauffant et ECS semi instantanée

RMZ782B 1 réseau de chauffage

RMZ783B Module d'extension pour E.C.S

Communication : Bus standard ouvert KNX.

F2 F1 B2 T T T E1 M5 B4 M4 N32 F1' B11 M11 Y11

• Gestion de la chaudière en fonction de la charge.
• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffage ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées
• Régulation de la température dans le ballon.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RMH760B-1	1	1 089,15
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
A1	Module extension circuit chauffage	RMZ782B	1	412,03
A2	Module d'extension pour E.C.S	RMZ783B	1	445,37
B9	Sonde extérieure	QAC22	1	47,50
B11,	Sonde de température départ applique	QAD22	1	53,34
B4,B2	Sonde de température chemisée	QAP21.3	2	122,80
Y11	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F11	Thermostat limiteur plancher chauffant	RAK-TB.1400S-M	1	55,82
F12	Thermostat de sécurité E.C.S	RAK-TB.1410B-M	1	73,24
M11,M5,M4	Pompes de circulation
		Prix liste HT en €		2 982,11
	Sonde d'ambiance	QAA24	1	77,16
		Prix liste HT en €		3 059,27
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Synco™ 700 : Régulateur communicant RMU7..B

Applications standards pour CTA

Le standard international pour l'automatisme de bâtiments

KNX®

6 | Synco ™ 700

Régulation de température de soufflage constante (batterie chaude à eau)

Régulation de la température de soufflage par action sur batterie chaude.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1	Moteur de registre	GCA126.1E	1	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
		Prix liste HT en €		2 283,68
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température de soufflage constante (Batterie électrique)

Régulation de la température de soufflage par action sur la vanne de courant de la batterie chaude électrique, commande des ventilateurs (asservissement).

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
U1	Variateur de puissance 9kW	SELT400.9	1	669,72
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
F8	Thermostat incendie	NTZ-R6585/NV	1	216,30
B1	Sonde de température de gaine	QAM2120.040	1	101,52
		Prix liste HT en €		2 179,22
	En fonction du type de montage des résistances, le modèle et le prix du variateur varient.Pour d'autres variateurs, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température de reprise avec limite soufflage (batterie chaude à eau)

Régulation de la température de reprise avec limite haute et basse au soufflage par action sur vanne 3 voies de la batterie chaude à eau.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1	Moteur de registre	GCA126.1E	1	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1, B2	Sonde de température de gaine	QAM2120.040	2	203,04
		Prix liste HT en €		2 385,20
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température ambiante avec limite soufflage (batterie chaude à eau)

Régulation de la température ambiante avec limite soufflage par action sur batterie chaude.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1	Moteur de registre	GCA126.1E	1	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
B2	Sonde de température ambiante	QAA24	1	77,16
		Prix liste HT en €		2 360,54
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température de reprise avec limite soufflage (batterie électrique)

Régulation cascade ambiance/soufflage par action sur batterie chaude électrique à 4 étages.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU730B-1	1	1 379,80
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
F8	Thermostat incendie	NTZ-R6585/NV	1	216,30
B1,B2	Sonde de température de gaine	QAM2120.040	2	203,04
		Prix liste HT en €		2 270,65
	En fonction du type de montage des résistances, le modèle et le prix du variateur varient.Pour d'autres variateurs, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température avec free cooling (batterie chaude à eau)

Régulation de la température ambiante (avec limitation de la température de soufflage) par comparaison de la température ambiante avec la température extérieure et action sur les volets d'air de mélange et sur la batterie chaude à eau.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1	Moteur de registre 0-10V DC	GCA161.1E	1*	260,90
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1, B9	Sonde de température de gaine	QAM2120.040	2	203,04
B5	Sonde de température ambiante	QAA24	1	77,16
		Prix liste HT en €		2 418,56
	* Plusieurs servomoteurs sont peut-être nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

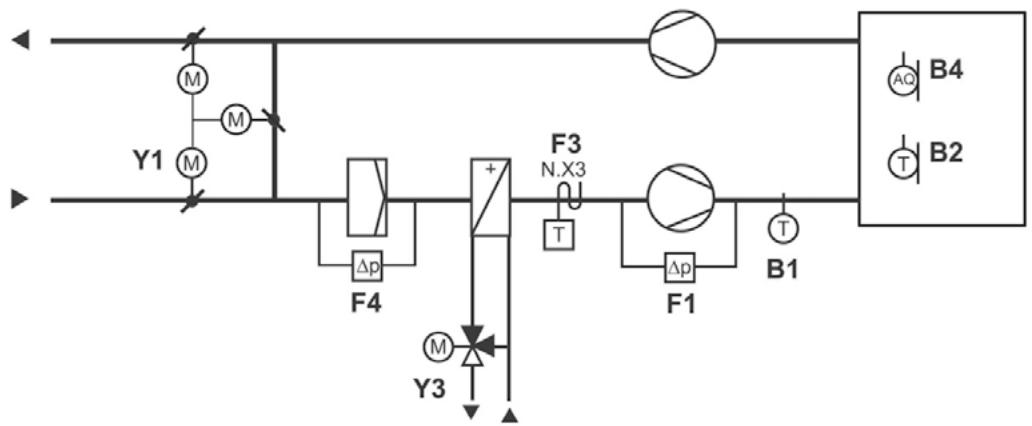

Régulation de température ambiante et qualité d'air (batterie chaude à eau)

Régulation de la température ambiante avec limite soufflage par action sur batterie chaude et qualité d'air par action sur les volets de mélange.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1	Moteur de registre 0-10V DC	GCA161.1E	1*	260,90
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
B2	Sonde de température ambiante	QAA24	1	77,16
B4	Sonde de qualité d'air ambiant	QPA2000	1	440,00
		Prix liste HT en €		2 757,04
	* Plusieurs servomoteurs sont peut-être nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

Régulation de température soufflage (batteries chaude et froide à eau)

Régulation de la température de soufflage par action sur batteries chaude et froide à eau.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1,Y2	Moteur de registre 2 points avec contacts auxiliaires	GCA126.1E	1*	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y4	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
		Prix liste HT en €		2 760,12
	* Plusieurs servomoteurs sont peut-être nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

6 | Synco ™ 700

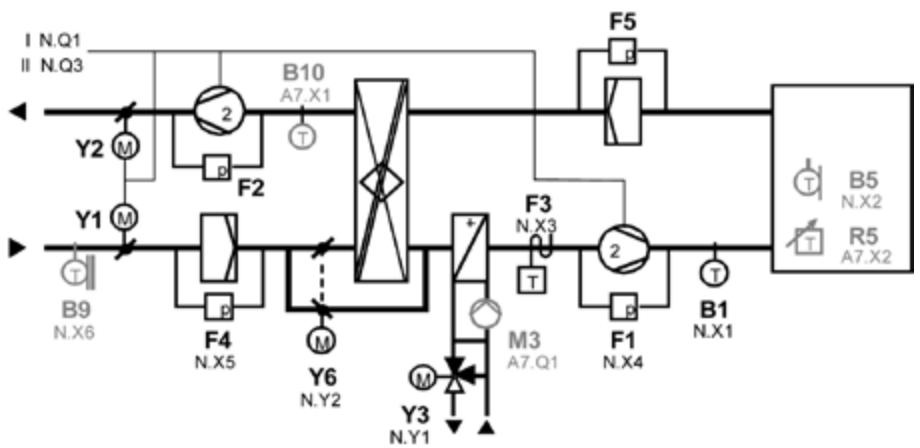

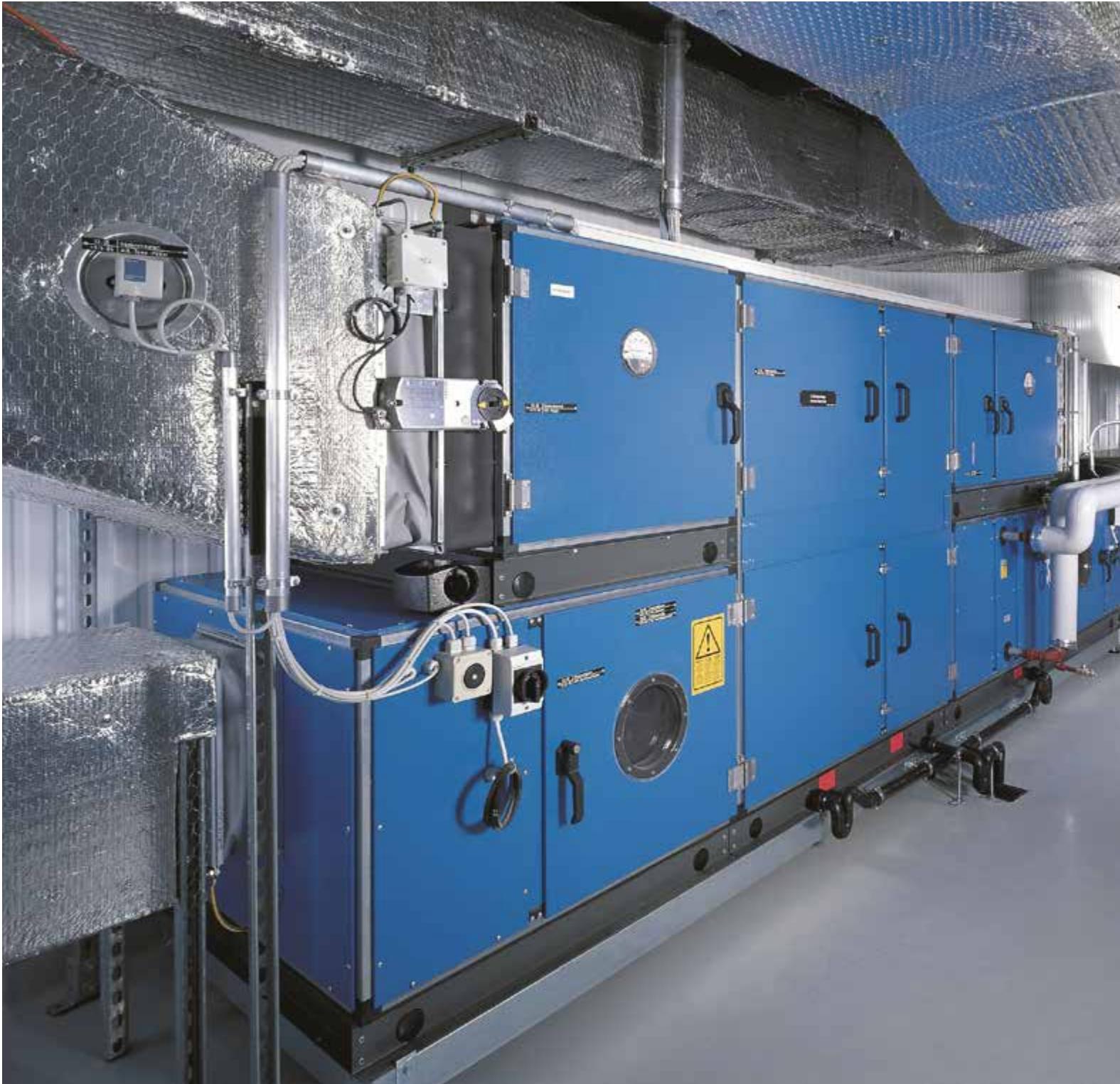

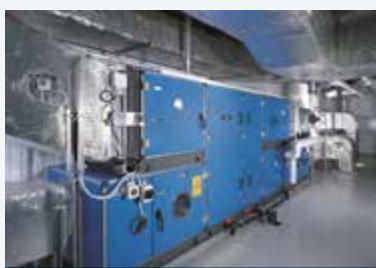

Centrale d'air avec récupérateur et batterie chauffage à eau

Régulation de la température ambiante avec cascade ambiance/soufflage sur centrale avec récupérateur et batterie chaude à eau.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1,Y2	Moteur de registre 2 points avec contacts auxiliaires	GCA126.1E	1*	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y6	Moteur de volet progressif	GDB161.1E	1	154,86
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
B5	Sonde de température d'ambiance	QAA24	1	77,16
		Prix liste HT en €		2 515,70
	* Plusieurs servomoteurs sont peut-être nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

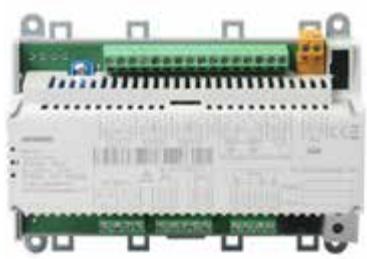

Synco™ 700 : Régulateur communicant RMS705B module entrées/sorties

Applications non standards, fonctions logiques

Le standard international pour l'automatisme de bâtiments

KNX®

7 | Synco ^TM 700 RMS705B

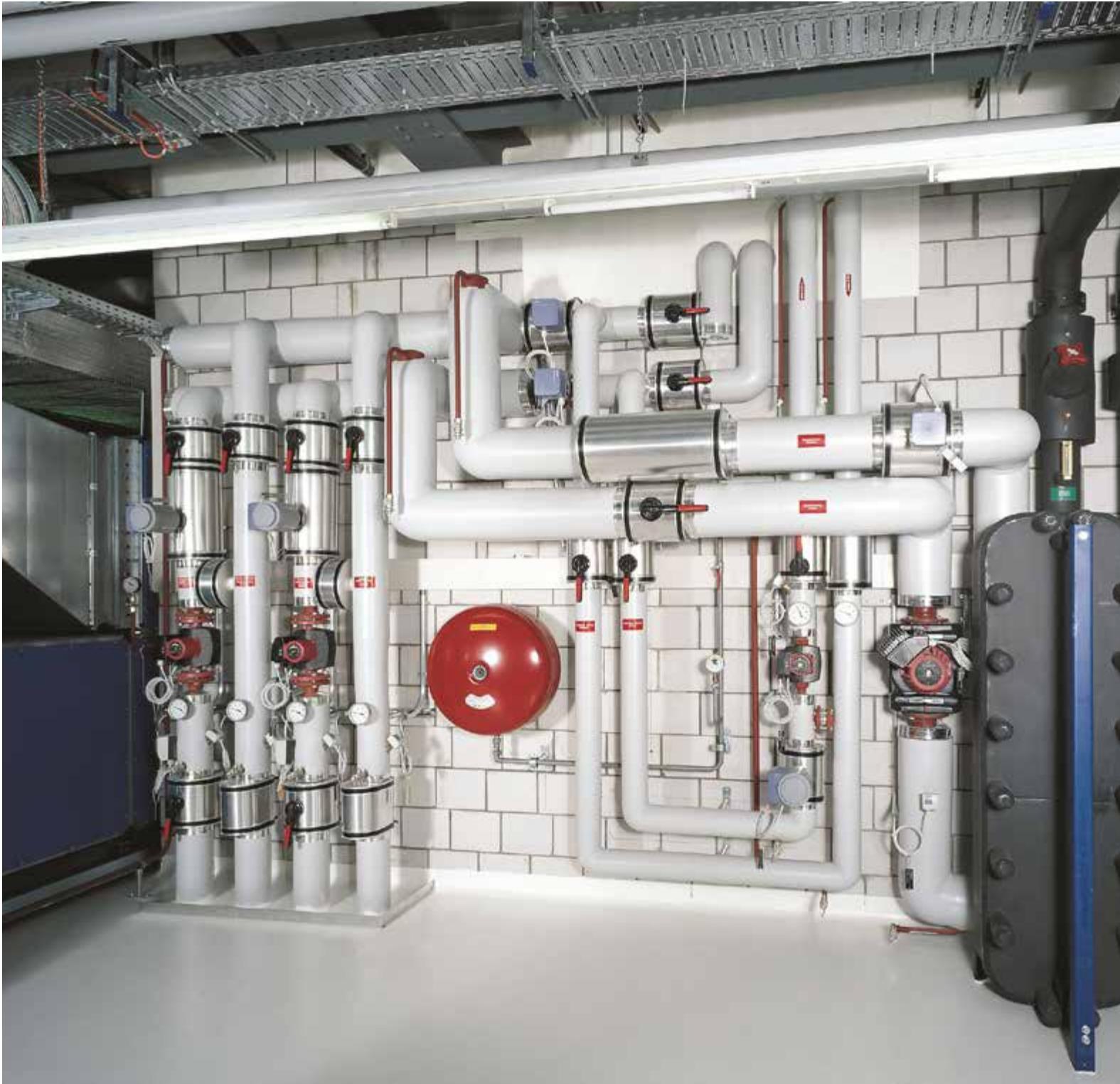

Commande séquencée de groupes froid

Commande de groupe froid en séquence avec une entrée de charge progressive et sorties de commandes en escalier et sorties progressives.

Communication : Bus standard ouvert KNX.

SCHÉMA

DIAGRAMME DE FONCTIONNEMENT

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur module entrées / sorties	RMU705B	1	1 053,42
A10	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
B1	Sonde de température à plongeur	QAE2120.010	1	113,79
		Prix liste HT en €		1 464,54

7 | Synco ^TM 700 RMS705B

Régulation de la température de soufflage avec ventilation asservie aux sorbonnes

Régulation de la température de soufflage par action sur batteries chaude et froide à eau.

Variation de la vitesse de ventilation en fonction du nombre de sorbonnes utilisées, détection par contact.

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur Universel	RMU710B-1	1	720,17
	Appareil de service et d'exploitation embrochable	RMZ790	1	297,33
Y1,Y2	Moteur de registre 2 points avec contacts auxiliaires	GCA126.1E	1*	304,70
F4	Pressostat filtre	QBM81-5	1	87,09
F1	Pressostat ventilateur	QBM81-3	1	87,09
Y3	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
Y4	Moteur de vanne	SAS61.03	1	300,00
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F3	Thermostat antigel	QAF63.2-J	1	209,34
B1	Sonde de température de gaine	QAM2120.040	1	101,52
N2	Régulateur module entrées-sorties	RMS705B	1	1 053,42
V1	Variateur de fréquence	G120P-5.5/32B	1	1 102,74
	Pupitre opérateur	G120P-BOP-2	1	42,53
		Prix liste HT en €		4 958,81
	* Plusieurs servomoteurs sont peut-être nécessaires.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter. De même pour une autre puissance de variateur de fréquence

Synco™ RX.. : Régulateur d'unités terminales

Applications régulation terminale

Le standard international pour l'automatisme de bâtiments

KNX®

8 | Synco ^TM RXB

Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation

eu.bac

CA=0,2/0,1
Label AA

SOMAS CE 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% CE 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 10 CE 10 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 1 CE 2 CE 3 CE 4 CE 5 CE 6 CE 7 CE 8 CE 9 CE 10 CE 11 CE 12 CE 13 CE 14 CE 15 CE 16 CE 17 CE 18 CE 19 CE 20 CE 21 CE 22 CE 23 CE 24 CE 25 CE 26 CE 27 CE 28 CE 29 CE 30 CE 31 CE 32 CE 33 CE 34 CE 35 CE 36 CE 37 CE 38 CE 39 CE 40 CE

RXB21.1

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur batteries chaude et froide.

Communication : Bus standard ouvert KNX.

SCHÉMA

• D1 : contact de feuillure ou horloge.
• D2 : contact de présence.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur communicant pour unité terminale	RXB21.1/FC-10	1	276,77
R1	Appareil d'ambiance avec afficheur	QAX34.3	1	135,30
YH	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
YC	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
		Prix liste HT en €		788,01
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

8 | Synco ^TM RXB

Régulation terminale pour ventilo-convecteur 2 tubes change-over et 2 fils et 3 vitesses de ventilation

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur batterie 2 tubes change-over avec appoint batterie électrique.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur pour unité terminale	RXB22.1/FC-12	1	294,98
R1	Appareil d'ambiance avec afficheur	QAX34.3	1	135,30
YHC	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
YR	Relais statique de puissance	LM230/3AC-VC	1	91,11
D3	Thermostat incendie	NTZ-R6585/NV	1	216,30
		Prix liste HT en €		925,66
	Un relais statique pour une autre puissance est peut-être nécessaire. Le type et le prix varient.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

SOMAS SAMS 10.0000000000 SAMS 10.0000000000 CE SAMS 10.0000000000 SAMS 10.0000000000 SAMS 10.0000000000 SAMS 10.0000000000 SAMS 10.0000000000 SAMS 10.0000000000 SAMS 10.000000025 SAMS 10.0025 SAMS 10.025 SAMS 10.25 SAMS 12.5 SAMS 13.75 SAMS 14.95 SAMS 16.25 SAMS 17.55 SAMS 18.75 SAMS 20.95 SAMS 22.25 SAMS 23.55 SAMS 24.75 SAMS 26.95 SAMS 28.25 SAMS 30.55 SAMS 32.75 SAMS 34.95 SAMS 37.25 SAMS 38.55 SAMS 40.75 SAMS 42.95 SAMS 45.25 SAMS 47.55 SAMS 49.75 SAMS 52.95 SAMS 55.25 SAMS 57.55 SAMS 60.75 SAMS 62.95 SAMS 65.25 SAMS 67.55 SAMS 70.75 SAMS 72.95 SAMS 75.25 SAMS 77.55 SAMS 80.75 SAMS 82.95 SAMS 85.25 SAMS 87.55 SAMS 90.75 SAMS 92.95 SAMS 95.25 SAMS 97.55 SAMS 100.75

RXB22.1

Communication : Bus standard ouvert KNX.

• D1 : contact de feuillure ou horloge.
• D2 : contact de présence.
• Change-over par bus.

CA=0,2/0,1
Label AA

8 | Synco ^TM RXB

Régulation terminale pour ventilo-convecteur 2 tubes avec change-over et 3 vitesses de ventilation

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur batterie 2 tubes change-over.

eu.bac

CA=0,0/0,1
Label AA

NOMAS SAMS 10.0000 CE 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10.0000 10. 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.12 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12. 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.34 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12. 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.58 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12. 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67 12.67

RXB21.1

Communication : Bus standard ouvert KNX.

SCHÉMA

LISTE DU MATÉRIEL

• D1 : contact de feuillure ou horloge.
• D2 : contact de présence.
• Change-over par bus.

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur communicant pour unité terminale	RXB21.1/FC-10	1	276,77
R1	Appareil d'ambiance avec afficheur	QAX34.3	1	135,30
YHC	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
		Prix liste HT en €		600,04
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

8 | Synco ^TM RXB

Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation Cascade ambiance soufflage

Régulation cascade ambiance soufflage par action sur batteries chaude et froide.

Communication : Bus standard ouvert KNX.

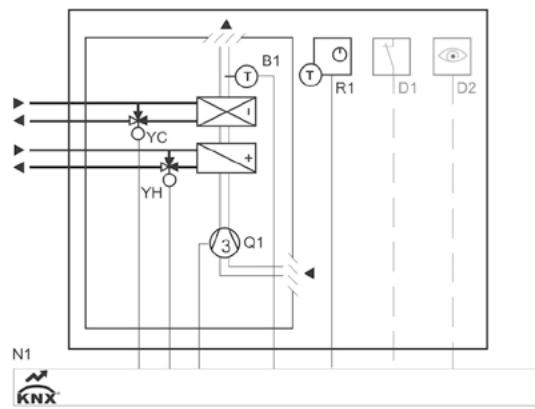

SCHÉMA

- D1 : contact de feuillure ou horloge.

- D2 : contact de présence.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur communicant pour unité terminale	RXB21.1/FC-10	1	276,77
R1	Appareil d'ambiance avec afficheur sur bus KNX	QMX3.P34	1	123,30
B1	Sonde de température chemisée	QAP22	1	26,32
YH	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
YC	Moteur de vanne	SSB81	1	99,46
	Vanne 3 voies	VXP45.10-1.6	1	61,40
	Raccords	ALG133	1	27,11
		Prix liste HT en €		779,05
	En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.1) Intégration en mode S avec l'outil KNX ETS -Existe en variante avec touches de commande d'éclairage et des ouvrants.

Régulation terminale pour ventilo-convecteur 2 tubes et 3 vitesses de ventilation

SIEMENS 24.5

RDF600

SIEMENS 24.5 18:20

RDF600T

SIEMENS 24.5 18:20

RDF600KN

Régulation de la température ambiante par action sur la batterie chaude ou froide (change-over automatique ou manuel) – sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

LISTE DU MATÉRIEL

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Changeover (DI ou AI).
• Sonde de reprise (AI).

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDF600	1	107,01
	Régulateur autonome avec programme horaire	RDF600T	1	120,94
	ou
	Régulateur communicant KNX	RDF600KN	1	174,42
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Moteur therm. de vanne 2 pts	STA23	1	37,25
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
		Prix liste HT en €		A partir de 233,37 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et 3 vitesses de ventilation

SIEMENS 24.5

RDF600

SIEMENS 24.5 18:20

RDF600T

SIEMENS 24.5 18:20

RDF600KN

Régulation de la température ambiante par action sur la batterie chaude ou froide avec en relève une batterie électrique, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

YE < 1 KW B2 r Y1 M1 3 B1 N1 230 V**

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Changeover (DI ou AI).
• Sonde de reprise (AI).

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDF600	1	107,01
	Régulateur autonome avec programme horaire	RDF600T	1	120,94
	ou
	Régulateur communicant KNX	RDF600KN	1	174,42
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Moteur therm. de vanne 2 pts	STA23	1	37,25
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
		Prix liste HT en €		A partir de 233,37 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation

SIEMENS 24.5

RDF600

SIEMENS 24.5 18:20

RDF600T

SIEMENS 24.5 18:20

RDF600KN

Régulation de la température ambiante par action sur la batterie chaude et sur la batterie froide, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

Y2 Y1 M1 B1 N1 230 V™

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Sonde de reprise (AI).

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDF600	1	107,01
	Régulateur autonome avec programme horaire	RDF600T	1	120,94
	ou
	Régulateur communicant KNX	RDF600KN	1	174,42
Y1/Y2*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	2	142,56
	Moteur therm. de vanne 2 pts	STA23	2	74,50
	Raccords	ALG132	2	35,66
OptionsB1	Sonde de temp. de reprise	QAH11	1	21,60
		Prix liste HT en €		A partir de 359,73 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes et 3 vitesses de ventilation

245°C

RDG100

245°C 1820

RDG100T

245°C

RDG100KN

Régulation de la température ambiante par action sur la batterie chaude ou froide (change-over automatique ou manuel) – sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

B2 Y1 3 M1 B1 N1 250 V*

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Changeover (DI ou AI).
• Sonde de reprise (AI).

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDG100	1	150,80
	Régulateur autonome avec programme horaire	RDG100T	1	172,00
	ou
	Régulateur communicant KNX	RDG100KN	1	234,00
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 3 pts	SSA31	1	105,27
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
		Prix liste HT en €		A partir de 345,18 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et 3 vitesses de ventilation

245°C

RDG100

245°C 1820

RDG100T

245°C

RDG100KN

Régulation de la température ambiante par action sur la batterie chaude ou froide avec en relève une batterie électrique, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Change-over (DI ou AI).
• Sonde de reprise (AI).

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDG100	1	150,80
	Régulateur autonome avec programme horaireou	RDG100T	1	172,00
	Régulateur communicant KNX	RDG100KN	1	234,00
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 3 pts	SSA31	1	105,27
	Raccords	ALG132	1	17,83
YE	Relais statique de puissance	LM230/2AC	1	101,84
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
		Prix liste HT en €		A partir de 447,02 €
	*En fonction du diamètre de la vanne sélectionnée et de la puissance de la batterie électrique, le type et le prix varient.Pour tout autre diamètre de vanne et de relais statique voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 4 tubes et 3 vitesses de ventilation

245°C

RDG100

245°C 1820

RDG100T

245°C

RDG100KN

Régulation de la température ambiante par action sur la batterie chaude et sur la batterie froide, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

LISTE DU MATÉRIEL

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Sonde de reprise (AI).

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonomeou	RDG100	1	150,80
	Régulateur autonome avec programme horaireou	RDG100T	1	172,00
	Régulateur communicant KNX	RDG100KN	1	234,00
Y1/Y2*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	2	142,56
	Servomoteur de vanne 3 pts	SSA31	2	210,54
	Raccords	ALG132	2	35,66
OptionsB1	Sonde de temp. de reprise	QAH11	1	21,60
		Prix liste HT en €		A partir de 539,56 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes avec ventilateur EC (à commande 0...10V)

245°C

RDG160KN

245°C 1820

RDG160T

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur la batterie chaude ou froide (change-over automatique ou manuel) – sélection de la vitesse de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

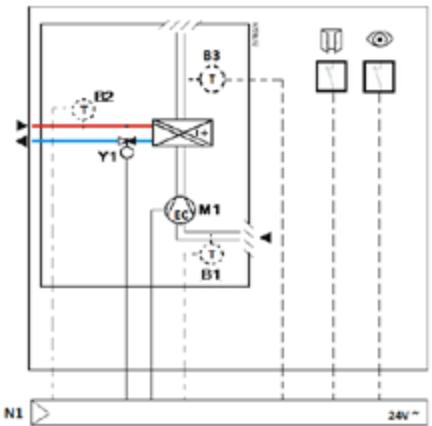

SCHÉMA

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Change-over (DI ou AI).
• Sonde de reprise (AI).
• Sonde de limite de soufflage (AI).

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonome avec/sans programme horaire	RDG160T	1	166,06
	ou
	Régulateur communicant KNX	RDG160KN	1	236,91
...	Transformateur 230 / 24V	SEM62.1	1	54,73
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 0..10V	SSA61	1	140,49
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
B3	Sonde de limite de soufflage	QAH11	1	21,60
		Prix liste HT en €		A partir de 450,39 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique et avec ventilateur EC (0..10V)

245°C

RDG160KN

245°C 1820

RDG160T

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur la batterie chaude ou froide avec en relève une batterie électrique, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Change-over (DI ou AI).
• Sonde de reprise (AI).
• Sonde de limite de soufflage.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonome avec ou sans programme horaire	RDG160T	1	166,06
	ou
	Régulateur communicant KNX	RDG160KN	1	236,91
...	Transformateur 230/24V	SEM62.1	1	54,73
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 0..10V	SSA61	1	140,49
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
B2	Sonde changeover	QAH11	1	21,60
B3	Sonde de limite de soufflage	QAH11	1	21,60
...	Variateur de puissance	SELM230.3	1	418,56
		Prix liste HT en €		A partir de 450,39 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V)

245°C

RDG160KN

245°C 1820

RDG160T

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur la batterie chaude et sur la batterie froide, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

LISTE DU MATÉRIEL

Entrées X1 et X2 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).
• Sonde de reprise (AI).

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur autonome avec ou sans programme horaire	RDG160T	1	166,06
	ou
	Régulateur communicant KNX	RDG160KN	1	236,91
...	Transformateur 230/24 V	SEM62.1	1	54,73
Y1/Y2*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	2	142,56
	Moteur therm. de vanne 2 pts	STA23	2	74,50
	Raccords	ALG132	2	35,66
Options
B1	Sonde de temp. de reprise	QAH11	1	21,60
		Prix liste HT en €		A partir de 473,51 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

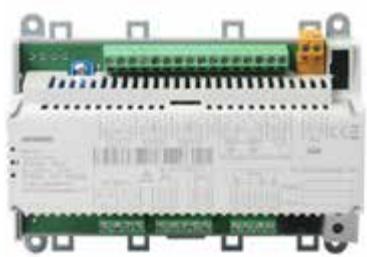

Régulation terminale pour ventilo-convecteur 2 tubes + batterie électrique modulée et avec ventilateur EC (à commande 0..10V)

Régulation de la température ambiante par action sur la batterie chaude ou froide avec en relève une batterie électrique modulée, sélection de la vitesse de ventilation en automatique en f { Δ(mesure / consigne) } ou en manuelle.

SCHÉMA

Entrées D1, D2, D3, D4 configurables pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).

Entrées B1, B2 configurables au choix pour :

- Sonde de reprise (AI).

Changeover par bus.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur intégré communicant KNX	RXB39.1/FC-13	1	243,14
R1	Appareil d'ambiance	QAX84.1/PPS2	1	293,70
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 0..10V	SSA61	1	140,49
	Raccords	ALG132	1	17,83
YE*	Variateur de puissance	SELM230.3	1	418,56
Options
B1	Sonde de temp. de reprise	QAP22	1	26,32
		Prix liste HT en €	A partir de 1 185,00 €
	*En fonction du diamètre de la vanne sélectionnée et de la puissance de la batterie électrique, le type et le prix varientPour tout autre diamètre de vanne et variateur de puissance voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 2 tubes avec ventilateur EC (à commande 0...10V)

Régulation de la température ambiante par action sur la batterie chaude ou froide (change over automatique ou manuel) – sélection de la vitesse de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

Entrées D1, D2, D3, D4 configurables au choix pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).

Entrées B1, B2 configurables au choix pour :

- Sonde de reprise (AI).

Change-over par bus.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur intégré communicant KNX	RXB39.1/FC-13	1	243,14
R1	Appareil d'ambiance	QAX84.1/PPS2	1	293,70
Y1*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	1	71,28
	Servomoteur de vanne 0...10V	SSA61	1	140,49
	Raccords	ALG132	1	17,83
Options
B1	Sonde de temp. de reprise	QAP22	1	26,32
		Prix liste HT en €		A partir de 766,44 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V)

Régulation de la température ambiante par action sur la batterie chaude et sur la batterie froide, sélection des vitesses de ventilation en automatique en f {Δ (mesure / consigne)} ou en manuelle.

SCHÉMA

Entrées D1, D2, D3, D4 configurables pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).

Entrées B1, B2 configurables au choix pour :

- Sonde de reprise (AI).

Change-over par bus.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur intégré communicant KNX	RXB39.1/FC-13	1	243,14
R1	Appareil d'ambiance	QAX84.1/PPS2	1	293,70
Y1/Y2*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	2	142,56
	Servomoteur de vanne 0...10V	SSA61	2	280,98
	Raccords	ALG132	2	35,66
Options
B1	Sonde de temp. de reprise	QAP22	1	26,32
		Prix liste HT en €		A partir de 996,04 €
	*En fonction du diamètre des vannes sélectionnées, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Régulation terminale pour ventilo-convecteur 4 tubes avec ventilateur EC (à commande 0..10V) – Cascade ambiance soufflage

FONCTION PRINCIPALE

Régulation de la température ambiante par action sur la batterie chaude et sur la batterie froide avec limitation de la température de soufflage, sélection de la vitesse de ventilation automatique en f { Δ(mesure / consigne) + température de soufflage}.

SCHÉMA

Entrées D1, D2, D3, D4 configurables pour :

• Contact de fenêtre (DI).
• Contact de carte ou de présence (DI).

Entrées B1 :

- Sonde de reprise (AI).

Change-over par bus.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur intégré communicant KNX	RXB39.1/FC-13	1	243,14
R1	Appareil d'ambiance	QAX84.1/PPS2	1	293,70
Y1/Y2*	Vanne combinée 2 voies (PICV)	VPP46.10L0.2	2	142,56
	Servomoteur de vanne 0...10V	SSA61	2	280,98
	Raccords	ALG132	2	35,66
B1	Sonde de soufflage	QAP22	1	26,32
		Prix liste HT en €	A partir de 999,08 €
	*En fonction du diamètre de la vanne sélectionnée, le type et le prix varient.Pour tout autre diamètre de vanne, voir notre tarif en vigueur ou nous consulter.

Centrale de commande pour régulateurs de terminaux : RMB795B

La centrale de commande RMB795B permet la gestion centralisée de groupes de locaux (10 maximum) dotés de régulateurs terminaux intégrés RXB/RXL et de régulateurs d'ambiance RDG/RDF/RDU (63 maximum par groupe).

Elle offre pour chaque groupe des fonctions de programmation horaire, de calendrier et de jours d'exception, de prescription de consigne.

La centrale affiche les températures minimale et maximale pour chaque groupe de pièces permettant ainsi de suivre leur évolution de température.

Elle transmet des signaux de demande d'énergie à l'installation primaire.

Elle dispose de 6 entrées universelles, 4 compteurs d'impulsion pour l'acquisition de données et de 10 blocs de fonction configurables.

L'exploitation de la centrale de commande RMB795B se fait au choix avec un appareil de service et d'exploitation enfichable ou à distance.

SCHÉMA

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Centrale de commande	RMB795B-1	1	933,39
Options
	Appareil de service et d'exploitation enfichable	RMZ790	1	297,33
	Appareil de service et d'exploitation à distance	RMZ791	1	445,35
		Prix tarif HT en €		A partir de 933,39 €

SIGMAGYR ^® : RVL Régulateur pour le chauffage collectif et tertiaire

Applications standards pour réseaux de chauffage

9 | SIGMAGYR ^TM : RVL

Régulation pour 1 réseau de chauffage

SIMENS

RVL480 1 réseau de chauffage

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL480	1	1 143,43
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
		Prix liste HT en €		1 629,80
Pour M1*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		2 063,60
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

9 | SIGMAGYR ^TM : RVL

Régulation pour 2 réseaux de chauffage

10 1 1240 SEMENS

RVL480 1 réseau de chauffage

10210 SIEMENS

RVL479 2ème réseau de chauffage

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL480	1	1 143,43
N2	Régulateur de chauffage pour deuxième circuit	RVL479	1	813,29
B9	Sonde extérieure	QAC22	1	47,50
B1,B12	Sonde de température départ applique	QAD22	2	106,68
Y1,Y12	Moteur de vanne	SAS31.00	2	418,18
	Vanne 3 voies	VXG44.25-10	2	311,20
	Raccords	ALG253	2	41,68
		Prix liste HT en €		2 881,91
Pour M1*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		3 315,71
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

9 | SIGMAGYR ^TM : RVL

Régulation pour 3 réseaux de chauffage

RVL480
1 ^er réseau

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL480	1	1 143,43
A2	Régulateur de chauffage pour deuxième circuit	RVL479	1	813,29
N2	Régulateur de chauffage	RVL480	1	1 143,43
B9	Sonde extérieure	QAC22	1	47,50
B1,B12	Sonde de température départ applique	QAD22	3	160,02
Y1,Y12	Moteur de vanne	SAS31.00	3	627,27
	Vanne 3 voies	VXG44.25-10	3	466,80
	Raccords	ALG253	3	62,52
		Prix liste HT en €		4 464,26
Pour M1,M12*	Module de permutation de pompes	LOGO-PJ	2	867,60
		Prix liste HT en €		5 331,86
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

9 | SIGMAGYR ^TM : RVL

Régulation pour 4 réseaux de chauffage

RVL480
1 ^er réseau

• Fonction protection antigel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL480	1	1 143,43
N2	Régulateur de chauffage pour deuxième circuit	RVL479	1	813,29
N1	Régulateur de chauffage	RVL480	1	1 143,43
N2	Régulateur de chauffage pour deuxième circuit	RVL479	1	813,29
B9	Sonde extérieure	QAC22	1	47,50
B1,B12	Sonde de température départ applique	QAD22	4	213,36
Y1,Y12	Moteur de vanne	SAS31.00	4	836,36
	Vanne 3 voies	VXG44.25-10	4	622,40
	Raccords	ALG253	4	83,36
		Prix liste HT en €		5 716,42
Pour M1,M12*	Module de permutation de pompes	LOGO-PJ	2	867,60
		Prix liste HT en €		6 584,02
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

Dans cette installation de chauffage équipée de radiateurs, il est recommandé la pose de robinets thermostatiques Siemens (voir guide des produits et applications pour la détermination des références).

9 | SIGMAGYR ^TM : RVL

Régulation pour 1 réseau plancher chauffant

SIMENS

RVL480 1 réseau de chauffage

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL480	1	1 143,43
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F1	Thermostat limiteur	RAK-TB.1400S-M	1	55,82
		Prix liste HT en €		1 685,62
Pour M1*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		2 119,42
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

9 | SIGMAGYR ^TM : RVL

Régulation pour 1 réseau de chauffage et 1 ECS action sur pompe

SIMENS

RVL481 1 réseau de chauffage et 1 ECS

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Régulation des panneaux solaires pour l'ECS.

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL481	1	1 423,29
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
B31	Sonde de température chemisée	QAP21.3	1	61,40
F1	Thermostat limiteur	RAK-TB.1400S-M	1	55,82
		Prix liste HT en €		2 026,88
Pour M1*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		2 460,68
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

9 | SIGMAGYR ^TM : RVL

Régulation pour 1 réseau de chauffage et 1 ECS action sur vanne

SIMENS

RVL481 1 réseau de chauffage et 1 ECS
LOGO-PJ permutation pompes (facultatif)

Communication : Bus local LPB.

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Possibilité de prise en compte de panneaux solaires pour l'ECS.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL481	1	1 423,29
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
B3	Sonde de température départ ballon	QAD22	1	53,34
B31	Sonde de température chemisée	QAP21.3	1	61,40
Y7	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F1	Thermostat de sécurité E.C.S	RAK-TB.1410B-M	1	73,24
		Prix liste HT en €		2 483,17
Pour M1*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		2 916,97
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

9 | SIGMAGYR ^TM : RVL

Régulation pour

1 chaudière,
1 réseau de chauffage et
1 ECS action sur pompe

SIMENS

RVL482
1 chaudière,
1 réseau de chauffage et 1 ECS
LOGO-PJ permutation pompes (facultatif)

Communication : Bus local LPB.

SCHÉMA

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Possibilité de prise en compte de panneaux solaires pour l'ECS.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL482	1	1 638,55
B2	Sonde de température de départ chaudière	QAE2120.010	1	113,79
B7	Sonde de température de retour chaudière	QAE2120.010	1	113,79
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
B31	Sonde de température chemisée	QAP21.3	1	61,40
F1	Thermostat de sécurité E.C.S	RAK-TB.1410B-M	1	73,24
		Prix liste HT en €		2 487,14
Pour M2*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		2 920,94
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

9 | SIGMAGYR ^® : RVL

Régulation pour

1 chaudière,
1 réseau de chauffage et
1 ECS action sur vanne

SIMENS

RVL482
1 chaudière,
1 réseau de chauffage et
1 ECS
LOGO-PJ permutation pompes (facultatif)

Communication : Bus local LPB.

SCHÉMA

• Fonction protection hors gel.
• Horloge annuelle (prog hebdo/ prog congés).
• Limite chauffe ECO jour et ECO nuit.
• Affichage des consignes et des valeurs mesurées.
• Possibilité de prise en compte de panneaux solaires pour l'ECS.

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Régulateur de chauffage	RVL482	1	1 638,55
B2	Sonde de température de départ chaudière	QAE2120.010	1	113,79
B7	Sonde de température de retour chaudière	QAE2120.010	1	113,79
B9	Sonde extérieure	QAC22	1	47,50
B1	Sonde de température départ applique	QAD22	1	53,34
Y1	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
B3	Sonde de température départ ballon	QAD22	1	53,34
B31	Sonde de température chemisée	QAP21.3	1	61,40
Y7	Moteur de vanne	SAS31.00	1	209,09
	Vanne 3 voies	VXG44.25-10	1	155,60
	Raccords	ALG253	1	20,84
F1	Thermostat de sécurité E.C.S	RAK-TB.1410B-M	1	73,24
		Prix liste HT en €		2 926,01
Pour M2,M3*	Module de permutation de pompes	LOGO-PJ	1	433,80
		Prix liste HT en €		3 359,81
	*Module optionnel si permutation de pompe nécessaire.En fonction du diamètre de la vanne, le type et le prix varient.Pour d'autres diamètres, voir notre tarif ou nous consulter.

10 | Synco™ Living : La gestion du chauffage pièce par pièce pour l’habitat individuel

10 | Synco Living

Régulation plancher chauffant / rafraichissant : 3 pièces ou groupes de pièces

Solution radio-fréquence Changeover chaud/froid par entrée contact Détection du point de rosée

Communication : Bus standard ouvert KNX.

CA = 0,5

Label AA

Centrale Synco Living

HomeControl
L'application «HomeControl» pour tablette et smartphone. Une gestion simple et conviviale de l'installation

Google play

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Centrale d'appartement	QAX903-9	1	403,50
	Module de sorties	RRV918	1	160,00
R1, R2, R3	Sonde d'ambiance RF	QAW910	3	729,90
Y1, Y2, Y3	Moteurs thermiques	STA23	3*	111,75
S1	Détecteur de condensation	QXA2604	1	214,20
		Prix liste HT en €		1 619,35
	Option Serveur Web	OZW772.01	1	350,00
		Prix liste HT en €		1 969,35
	*Nombre de moteurs à confirmer selon le collecteur.

10 | Synco Living

Régulation de 6 radiateurs

Possibilité de configurer jusqu'à 6 radiateurs par pièces Jusqu'à 12 pièces avec programme indépendant Solution radio-fréquence

CA = 0,4

Label AA

Communication : Bus standard ouvert KNX.

HomeControl
L'application «HomeControl» pour tablette et smartphone. Une gestion simple et conviviale de l'installation

Google play

SCHÉMA

Y1 Y2 Y3 Y4 Y5 Y6

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Centrale d'appartement	QAX903-9	1	403,50
Y1, Y2, Y3Y4, Y5, Y6	Moteurs avec régulateurs intégrés	SSA955	6	804,00
		Prix liste HT en €		1 207,50
	OptionServeur Web	OZW772.01	1	350,00
		Prix liste HT en €		1 557,50

10 | Synco Living

Régulation de radiateurs et plancher chauffant

Possibilité de configurer jusqu'à 6 radiateurs par pièce Solution radio-fréquence

Radiateur

CA = 0,4
Label AA
Plancher
chauffant

eu.bac

CA = 0,5

Label AA

Communication : Bus standard ouvert KNX.

HomeControl
L'application «HomeControl» pour tablette et smartphone. Une gestion simple et conviviale de l'installation

Google play

App Store Y2 Y3 Y4 R1 Y1 N1

LISTE DU MATÉRIEL

Légende	Type d'appareil	Référence	Qté	Prix liste en € HT
N1	Centrale d'appartement	QAX903-9	1	403,50
	Régulateur de circuit de chauffage	RRV918	1	160,00
Y1	Moteur thermiques	STA23	3*	111,75
Y2, Y3, Y4	Moteurs avec régulateurs intégrés	SSA955	3	402,00
		Prix liste HT en €		1 077,25
	Option Serveur Web	OZW772.01	1	350,00
		Prix liste HT en €		1 427,25
	*Nombre de moteurs à confirmer selon le collecteur.

11 Centrales, interfaces web et logiciels

11 | Interfaces de communication

Centrales, interfaces web, logiciels et cloud

Télégestion des installations CVC

Gamme de logiciels et centrales pour la gestion locale ou distante des installations de CVC

Notre large gamme de nouveaux régulateurs, ainsi que ceux existant sur vos installations, peuvent être très facilement accessibles depuis votre bureau grâce à notre logiciel de télégestion ACS 790 et à notre système de stockage des données (Cloud).

Nous vous proposons de vous accompagner pour améliorer la disponibilité de vos installations neuves ou existantes, en optimisant vos consommations d'énergie, vos équipements et leur fonctionnement, ainsi que votre infrastructure.

TÉLÉGESTION POUR LES INSTALLATIONS DE CHAUFFAGE, VENTILATION ET CLIMATISATION

Vous pouvez élaborer facilement des applications complexes combinant des régulateurs standards flexibles et modulaires de types Synco™ 700, Synco™ Living (KNX) ou Sigmagyr™ (LPB) sans que cela nécessite beaucoup d'ingénierie.

■ Fonctionnement Plug & Play sous Windows.
■ Utilisation et surveillance de tous les régulateurs standards.
Accès à l'ensemble des données des régulateurs :
- températures,
- points de consigne,
- demandes de chaleur,
- programmes,
- horaires, alarmes...

■ Stockage et comparaison de plusieurs configurations de régulateurs.
■ Suivi de tendance en ligne ou hors ligne.
Historiques.
Réception d'alarmes.
Schémas graphiques de l'installation.

Avantages

■ Prise en main rapide et simple
Utilisation conviviale
■ Prise en charge de sites neufs ou existants

LOGICIEL DE TÉLÉGESTION ACS790

Logiciel sous Windows pour la télégestion, la supervision et la mise en service d'installations de chauffage et de ventilation.

Télégestion avec la centrale de communication OZW772 : exploitation et supervision à distance d'installations CVC dont les appareils des gammes SyncoTM 700 et SyncoTM Living sont connectés sur le bus KNX TP.

Télégestion avec les centrales de communication OZW672: exploitation et supervision à distance d'installations de chauffage dont les appareils des gammes Sigmagyr® (RVL/RVD/RVP) sont connectés sur le bus LPB (Local Process Bus).

■ Diagnostic et mise en service de régulateurs LPB avec l'interface de service OCI700.
Diagnostic et mise en service de régulateurs KNX avec l'interface de service OCI700 ou OCI702.

11 | Interfaces de communication

Centrales, interfaces web, logiciels et cloud

Télégestion des installations CVC

Architecture générale OZW772..

jusqu'à 250 appareils

11 | Interfaces de communication

Centrales, interfaces web, logiciels et cloud

Télégestion des installations CVC

Architecture générale OZW672..

(jusqu'à 16 appareils RVL série 400)

11 | Interfaces de communication

Centrales, interfaces web, logiciels et cloud

Télégestion des installations CVC

iApps HomeControl

Notre application «HomeControl» vous permet de consulter et gérer vos installations à distance grâce à votre smartphone ou votre tablette tactile.

Google play

Simplicité

Intuitive et conviviale, notre interface vous permet de gérer votre installation de chauffage à tout moment et où que vous soyez.

Contrôle à distance

Vous pouvez, par exemple, contrôler vos consignes de température ou le mode de fonctionnement de votre chauffage à distance.

SIEMENS 08:46 Estérésourt 45°C 22.0 + Consigne confort Chauffage Charge manuellement SIEMENS Température améliorerie 20 °C 34.9% Consigne Regime COMFORT Régime du travail de ChaoPfs Régime EU 11.0% Consigne Régime REACHT SIEMENS Température améliorerie 20 °C Contignement d'acquisition 34.9% Contignement EU Régime du travail de ChaoPfs Régime EU 11.0% Consigne Régime COMFORT Régime du travail de ChaoPfs 30.9%

Gestion des indices énergie

Feuille verte :

Elle vous indique que les réglages que vous avez définis sont dans les bonnes limites pour une gestion économique de votre installation.

Feuille orange :

Elle vous indique que les réglages que vous avez définis pour une gestion économique de votre l'installation ont été modifiés ou que les limites ont été dépassées.

Feuille grise :

La mise à jour de la valeur est en cours.

Les indices énergie vous permettent d'anticiper tout risque de dérive de vos consommations d'énergie.
Les indices énergie vous permettent de contrôler rapidement et simplement l'état de votre installation.
Il vous est ainsi très facile d'intervenir pour ajuster les réglages et vous faire réaliser des économies d'énergie.

SIEMENS Accueil Hauteur Chauffage central Vacances Chauffage central

Un réseau d'experts proche de vous

La division Building Technologies de Siemens s'impose en tant que leader sur son marché et s'engage à vos côtés pour rendre intelligents et innovants vos bâtiments en termes de mise en sécurité incendie, de sûreté électronique et de gestion énergétique.

A travers notre large réseau d'experts (bureaux d'étude, ingénieurs commerciaux, techniciens de mise en service et de maintenance), nous vous proposons des produits, des solutions et des services de :

- Sécurité incendie :

Une gamme complète de solutions de détection automatique d'incendie et de mise en sécurité de vos bâtiments, d'extinction automatique, de guidage et d'évacuation et de services.

- Sûreté :

Des solutions d'hypervision pour vos sites sensibles ainsi que des systèmes et des solutions performantes de contrôle d'accès, de vidéosurveillance et de détection d'intrusion pour la protection des personnes et des biens, dans les infrastructures et les villes.

- Confort et gestion énergétique :

Des solutions globales et performantes de climatisation, de chauffage et de ventilation, permettant une meilleure gestion des fluides et une parfaite maîtrise des coûts énergétiques dans vos bâtiments.

- Services :

Une offre complète pour un fonctionnement sans faille et pérenne de vos installations.

■ Des solutions pensées pour vous

Siemens propose une offre globale entièrement adaptée et dédiée à vos besoins selon le type de bâtiments, à usage résidentiel ou professionnel, dont vous avez la responsabilité :

- les établissements recevant du public (musées, hôpitaux, hôtels, restaurants et grandes surfaces commerciales...),

- les bâtiments tertiaires (immeubles de bureaux, datacenters...) et tous les sites industriels quelle que soit leur taille (bases logistiques, les sites classés ICPE, centrales nucléaires).

Siemens intervient également dans le domaine de la sécurité embarquée dans les avions.

■ Un partenaire de proximité certifié

• ISO 9001 version 2008.

- Certification I/F7 en installation et maintenance de solutions de sécurité incendie.

• Certification I.F13 en extinction automatique.

- Label Qualdion.

- Mase.

- EN 9100, EA SA part 21 et part 145 pour l'aéronautique.

- Nos sites de Buc et Wittelsheim sont certifiés : - ISO 14001 pour l'environnement, - OHSAS 18001 pour la sécurité.

■ Un partenaire financier à vos cotés

Nouveau projet, extension, modernisation... les solutions Siemens de location font référence pour :

- accompagner vos projets d'équipements,

- maîtriser votre budget,

- adapter les solutions financières à vos contraintes,

- louer afin de réserver vos capitaux à des opportunités de croissance.

41 implantations régionales proches de vous au quotidien

NORD-NORMANDIE

Parc d'activités l'Orée du Golf

1, rue Jules-Verne – BP 3

59790 Ronchin Cedex

Tél :[phone]

Fax:[phone]

NORD-EST

30, rue de l'industrie

67400 Illkirch-Graffenstaden

Tél : [phone]

Fax:[phone]

PARIS IDF

12 avenue Léon-Harmel

BP95

92164 Antony Cedex

Tél : [phone]

Fax : [phone]

■ OUEST-ATLANTIQUE

55, rue de Leinster

ZAC Erde Active La Boulais

44243 La Chapelle-sur-Erdre Cedex

Tél : [phone]

Fax : [phone]

AQUITAINE-PYRÉNÉES

57, avenue du Général-de-Croute

BP 90610

31106 Toulouse Cedex 1

Tél : [phone]

Fax:[phone]

CENTRE-EST

Lyon Parc Technologique

743, allée des Parcs

69800 SAINT-PRIEST

Tél : [phone]

Fax : [phone]

Siège social

ZI, 617 rue Fourny - BP 20

78531 Buc Cedex

France

Tél. : [phone]

Fax : [phone]

Direction CPS

ZI, 617 rue Fourny - BP 20

78531 Buc Cedex - France

Tél. : [phone]*

Fax : [phone]*

*0,12 TTC/mn

ZI, 617 rue Fourny - BP 20

78531 Buc Cedex - France

Tél. : [phone]

Fax : [phone]

■ SUD-MÉDITERRANÉE

Immeuble Le Prélude

360, rue Louis-de-Broglie

La Duranne

13856 Aix en Provence

Tél : [phone]

Fax:[phone]

NOTES

NOTES

Siemens SAS

ZI, 617 rue Fourny - BP 20

78531 Buc Cedex

Tél. : [phone]*

Fax : [phone]*

*0,12 TTC/mn

Les informations fournies dans ce document contiennent une description générale de fonctions techniques qui ne sont pas systématiquement disponibles dans des cas individuels. Par conséquent, les caractéristiques requises doivent être déterminées au cas par cas lors de la conclusion du contrat.

Document non contractuel, sous réserve de modifications. Imprimé en France.

© Siemens SAS - 04-2016 - FRBTCPS5300501 - Ind.B

L'évolution démographique, l'urbanisation croissante, le réchauffement climatique et l'épuisement des ressources naturelles façonnent le monde d'aujourd'hui. La priorité est l'efficacité optimale, et pas seulement en ce qui concerne l'énergie. Nous avons également besoin d'améliorer le confort pour le bien-être de nos utilisateurs.

Notre besoin de sûreté et de sécurité se fait davantage ressentir. Pour nos clients, le succès dépend de la façon dont ils vont gérer ces questions. Siemens a la réponse. « Nous sommes le partenaire privilégié pour l'efficacité énergétique, la sécurité des bâtiments et des infrastructures ».
