REV12 - Régulateur de température SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Thermostat programmable
Caractéristiques techniques principales	Affichage numérique, programmation hebdomadaire, compatibilité avec systèmes de chauffage central
Alimentation électrique	230 V AC
Dimensions approximatives	85 x 85 x 30 mm
Poids	200 g
Compatibilités	Compatible avec la plupart des chaudières et systèmes de chauffage
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 5 A
Fonctions principales	Programmation de la température, mode éco, mode confort, affichage de la température ambiante
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente de Siemens
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité en vigueur
Informations générales utiles	Installation facile, manuel d'utilisation inclus, garantie de 2 ans

FOIRE AUX QUESTIONS - REV12 SIEMENS

Comment réinitialiser le SIEMENS REV12 ?

Pour réinitialiser le SIEMENS REV12, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi le SIEMENS REV12 ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Si le problème persiste, vérifiez le fusible ou l'alimentation électrique.

Comment régler la température sur le SIEMENS REV12 ?

Pour régler la température, utilisez les boutons '+' et '-' sur le panneau de contrôle. L'écran affichera la température sélectionnée.

Le SIEMENS REV12 émet un bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement de l’appareil. Cependant, si le bruit est anormalement fort, vérifiez les fixations et le montage de l'appareil.

Comment changer les piles du SIEMENS REV12 ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil et remplacez les piles usées par des piles neuves de type AA.

Le SIEMENS REV12 ne se connecte pas au réseau Wi-Fi, que faire ?

Assurez-vous que le mot de passe Wi-Fi est correct et que le routeur fonctionne. Essayez de redémarrer l'appareil et de le reconnecter au réseau.

Comment mettre à jour le logiciel du SIEMENS REV12 ?

Pour mettre à jour le logiciel, connectez l'appareil à votre réseau Wi-Fi et suivez les instructions dans le menu 'Paramètres' pour rechercher des mises à jour.

Que faire si l'écran du SIEMENS REV12 reste noir ?

Vérifiez si l'appareil est sous tension. Si l'écran reste noir, essayez de réinitialiser l'appareil. Si le problème persiste, contactez le service après-vente.

Comment activer le mode éco sur le SIEMENS REV12 ?

Pour activer le mode éco, accédez au menu 'Paramètres' et sélectionnez 'Mode éco'. Cela ajustera automatiquement la température pour économiser de l'énergie.

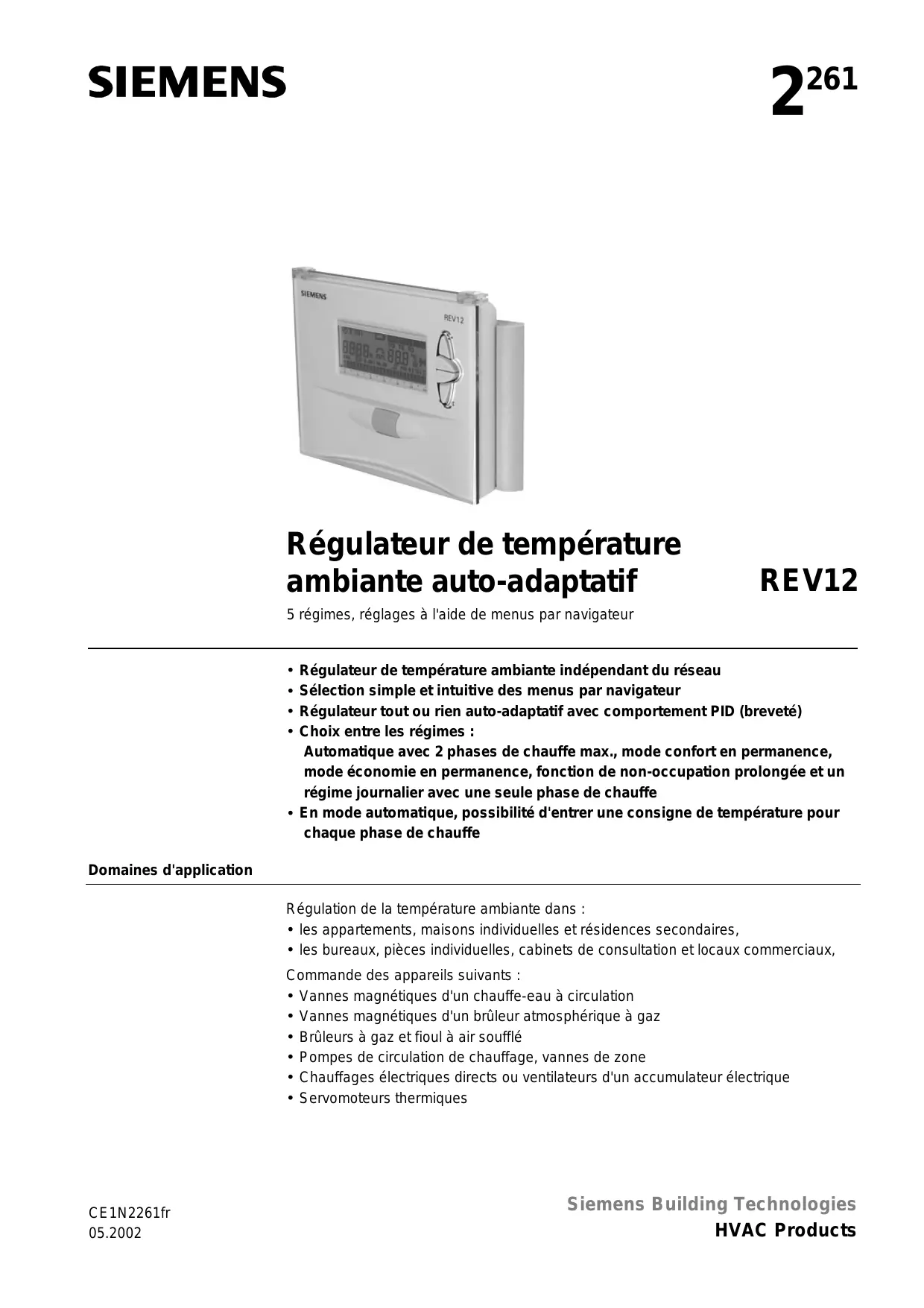

MODE D'EMPLOI REV12 SIEMENS

Régulateur de température ambiente auto-adaptatif

5 régimes, réglages à l'aide de menus par navigateur

REV12

• Régulateur de température ambiente indépendant du réseau
• Sélection simple et intuitive des menus par navigateur
• Régulateur tout ou rien auto-adaptatif avec comportement PID (brevêté)
• Choix entre les régimes : Automatique avec 2 phases de chauffe max., mode comport en permanence, mode économique en permanence, fonction de non-occupation prolongée et un régime journalier avec une seule phase de chauffe
• En mode automatique, possibilité d'entrée une consigne de température pour chaque phase de chauffe

Domains d'application

Régulation de la température ambiente dans :

• les appartements, maisons individuelles et résidences secondaires,
• les bureaux, pieces individuelles, cabinets de consultation et locaux commerciaux,

Commandes des appareils suivants :

• Vannes magnétiques d'un chauffe-eau à circulation
• Vannes magnétiques d'un brûleur atmophérique à gaz
  Brûleurs à gaz et fioul à air soufflé
• Pompes de circulation de chauffage, vannes de zone
• Chauffages électriques directs ou ventilateurs d'un accumulateur électriche

• Servomoteurs thermiques

• Régulation PID avec durée de cycle de commutation auto-adaptative ou régable

• Régulation tout ou rien
• Régime automatique avec une ou deux phases de chauffe
• Possibilité d'une consigne de température différente pour chaque phase de chauffe
• Un régime journalier avec une seule phase de chauffe
• Touche de dérogation
• Equilibrage de la sonde et fonction de réinitialisation
• Fonction de non-occupation prolongée
• Limitation de la valeur de consigne minimale

Commande

Régulateur de température ambiente

REV12

A la commande, indiquer la désignation et la reférence de l'appareil.

Le régulateur est livré avec ses piles.

Technique

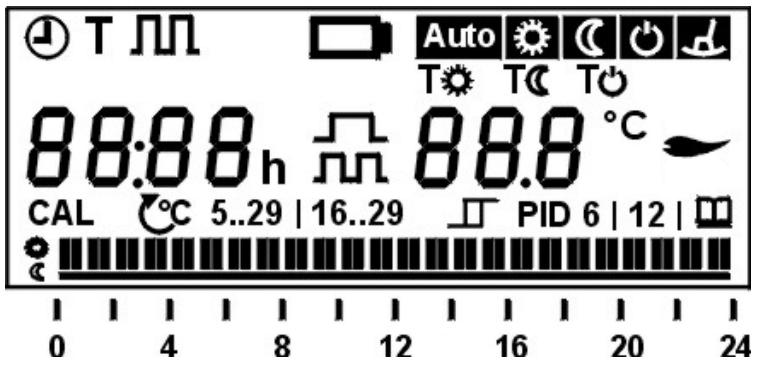

Eléments d'affichage et de commande

Eléments de commande

Sélection du régime

Touche "plus chaud"

Touche "moins chaud"

Touche de dérogation

Navigateur pour menus, sous-menus et réglages, confirmation en appuyant sur la touche

21:38h

20.8 °C

Heure du jour

Température ambiente

Changer les piles (affichage 3 mois env. avant la fin de la durée de vie)

Sélection du régime (un seul régime est actif à la fois)

Régime automatique

Régime conform en permanence

Régime économique en permanence

Fonction de non-occupation prolongée en permanence

Régime professionnel avec une seule phase de chauffe (formée automatiquement à partir du programme professionnel actuel)

Modification provisoire de la consigne de température actuelle (ce changement n'est actif que jusqu'au point de commutation suivant)

19.0 °C

Une première pression sur la touche + ou - permet d'afficher la consigne de température actuelle. Elle peut ensuite être régée à la température désirée par pas de 0,2^ ( +/-4^ . ) .

Touchede dérogation

Dans les régimes Auto et, cette touche permet d'obtenir une commutation manuelle force de température de comport à température d'économie et inversement. Cette sélection est automatiquement annulée lors du point de commutation suivant ou en cas de changement de régime.

Réglages utiliser à l'aide de menus :
l'utilisateur dispose de 4 menus principaux

Heure	Menu principal	Réglages
	12:00h	Heure actuelle

Température	Menu principal	Sous-menu	Réglages d'usine standard
	T	TOCTO	Consigne du régime comport	19 °C
			Consigne du régime économique	16 °C
			Consigne de non-occupation prolongée	5 °C

Horloge	Menu principal	Sous-menu	Réglage
	ΠΠ	ΠΠ ΠΠ 06:00hΠΠ	1 phase de chauffe par jour 2 phases de chauffe par jour Sélection de l'heure de démarriage de la phase de chauffe Sélection de l'heure d'arrêt de la phase de chauffe Sélection de la température de consigne des phases de chauffe

Réglages du spécialiste à l'aide du menu	Points du menu	Réglages
	CAL	Equilibrage de la sonde
	°C 5..29 | 16..29	Limitation de valeur de consigne
	ITT	Régulation tout ou rien
	PID M	Régulation PID auto-adaptative
	PID 6 | 12	Régulation PID avec cycle de commutation de 6 ou 12 minutes

Consignes de température

Dans les régimes automatiques, les consignes de température peuvent être entrées individuellement pour chaque phase de comport et pour les régimes permanents. La consigne de température pour le régime économique est la même dans le mode automatique et le mode permanent.

Fonction de non-occupation prolongée

Dans la fonction de non-occupation prolongée, la température ambiente est surveillée en permanence. Si elle descend en dessous de la consigne régée, la régulation fonctionne sur la consigne de température actuelle régée pour la fonction de non-occupation prolongée TO.

Régime journalier

Le régulateur forme lui-même le régime journalier à partir du programme de commande journalier actuel. Avec l'heure d'enclenchement de la première phase et l'heure d'arrêt de la dernière phase sélectionnées automatiquement, le régulateur établit et affiche une phase de chauffe complète. Il utilise comme température de comport la consigne standard enregistrée pour le régime permanent. Le régime journalier formé automatiquement reste actif jusqu'à la sélection d'un autre mode de fonctionnement.

Programme de commande

Le programme de commande est utilisé comme programme journalier. Il est possible en outre de selectionner un régime permanent qui ne tient pas compte du programme de commande.

Pour chaque programmation, on dispose de deux modèles de commande différents, avec possibilité de besoin entre une ou deux phases de chauffe.

Il faut entrer, pour chaque phase de chauffe, l'heure de démarriage, l'hourd'arrêt et la consigne de température de comport. Entre les phases de chauffe, l'appareil commute toujours sur la même consigné de température d'économie. Cette consigné de température d'économie est régblée dans le menu "Température".

Exemple avec deux phases de chauffe par jour

Réglages standard

Régimes	Heures de commutation				Températures en °C
Tous les jours	1ère phase de chauffe				Tô 2ème phase de chauffe		Tô	Tô
Auto	06:00	09:00	17:00	22:00	19	20
	00:00	24:00			19
	00:00	24:00					16
	00:00	24:00						5

Réglages standard Niveau spécialiste

Limitation de consigne 5..29 et regulation PID auto-adaptative PID

Entrée dans le niveau	Le niveau spécialiste est libéré en appuyant sur la touche "plus chaud" et "moins chaud" et en tournant en même temps le navigateur, d'abord vers le bas, puis vers le haut.
Calibrage de la sonde	Si la température affichée ne correspond pas à la température ambiente mesurée, il est possible de recalibrer la sonde de température. (Pour cet équilibrage, il faut entrer dans le niveau Spéculiste).
CAL	La température affichée peut être corrignée par pas de 0,2 °C (±2 °C max.) en fonction de la température ambiente mesurée.
Limitation de consignee	La limitation minimale de la consignee à 16 °C empêche le vol de chaleur dans les immeubles ayant plusieurs zones de chauffe.
Régulation	Le REV12 est un régulateur tout ou rien avec comportement PID. La température ambiente est régée par l'enclenchement et la coupure cycliques d'un apparil.
	La régulation forme les signaux de réglage en fonction de l'écart entre la consigné régable et la valeur mesurée par la sonde de température intégrée.
	Selon l'algorithm de régulation choisi, l'installation réagit plus ou moins rapidement à l'écart.
Mode auto-adaptatif	Un mode auto-adaptatif est actif par défaut (c'est-à-dire qu'il est réglé d'usine). Dans ce cas, le régulateur s'adapte automatiquement à la boucle à régler (type de construction, type de corps de chauffe, dimensions des pieces etc.). Àprous une phase d'apprentis-sage, le régulateur optimise automatiquement ses paramètres et fonctionne ensuite selon les paramètres acquis.
PID	Dans les cas exceptionnels où le mode auto-adaptatif n'est pas idéal, il est possible de commuter sur le mode PID 12, PID 6 ou tout ou rien :
PID12	Mode PID 12 cycle de commutation de 12 min pour les boucles à régler norma-les ou lentes (par ex. construction massives, grandes pièces, radiateurs en fonte, brûleur à fioul).
PID 6	Mode PID 6 cycle de commutation de 6 min pour les boucles à régler rapides (par ex. construction légère, petites pièces, radiateurs à plaques / convecteurs, brûleurs à gaz).
ITT	Mode tout ou rien simple régulateur tout ou rien avec différentiel de 0,5 °C (±0,25 °C) pour boucles à régler très délicates avec de très grosses fluctua-tions de température extérieure.
Fonctions de réinitialisation	Réglages définis par l'utilisateur :
	Appuyer pendant 1 seconde minimum sur le microcontact : tous les régles spécifi-ques utilisateur sont raménés aux valeurs standard (les réglages "Spéculiste" restentinchangés). L'horloge revient à 12:00. Pendant le temps de réinitialisation, tous lesaffichages s'allument, ce qui permet de vérifier leur fonctionnement.Tous les réglages utilisateur plus les réglages chauffagiste :
	Appuyer pendant 1 seconde minimum sur le microcontact et sur les touches "pluschaud" et "moins chaud".
	Cette réinitialisation rétablit tous les réglages standard (cf. aussi § „Réglagesstandard").

Exécution

Changement de piles	3 mois environ avant la fin de la durée de vie des piles, le symbole de batterie apparaît sur l'affichage. Les fonctions continuent à se dérouler normalement. Pendant le changement de piles, une réserve de marche protège les données actuelles pendant 1 minute maximum.
Appareil	Le régulateur de température ambiente REV12 comprend un boîtier en matière plasti-que avec un affichage clair et des éléments de commande facilement accessibles. Le régulateur peut être enlevé de son socle en le faisant pivoter vers le haut. Ceci permet de changer les deux piles alcalines 1,5 V de type AAA au dos de l'appareil.
Socle	Le socle peut être fixé et câblé sur la plupart des boîtes à encastrer du commerce ou directement sur le mur. Il contient uniquement les bornes pour la connexion entre le régulateur et l'appareil raccordé. L'électronique (y compris les reliais avec contact de travail libre de potentiel) se trouve à l'intérieur du régulateur.
Remarques
Indications pour l'ingénierie	• Le régulateur doit être monté dans la piece deSEDJour. • Pour que la mesure de la température de l'air dans la piece ne soit pas faissée, monter le REV12 dans un endroit à l'abri du rayonnement solaire et d'autres sources de chaleur ou de froid. • Hauteur de montage environ 1,5 m au-dessus du sol • L'appareil s'adapte sur la plupart des boîtes à encastrer ou est monté directement sur le mur. • Prévoir suffisamment d'espace au-dessus de l'appareil pour pouvoir le sortir du socle et le remettre en place.
Indications pour le montage et l'installation	• Fixer et CABler d'abord le socle, puis insérer l'appareil dans le socle mural de haut en bas. • Pour plus de détails, se reporter aux instructions d'installation jointes à l'appareil. • L'installation électrique doit être effectué conformément aux prescriptions locales
Indications pour la mise en service	• Enlever la bande isolante qui empêche un enclenchement prématuré de l'appareil. • Le comportement de réglage peut être modifié au niveau "Spécialiste". • Si des vannes thermostatiques sont installées dans la piece de référence, elles doivent être ouvertes au maximum. • Si la température affichée ne correspond pas à la température ambiente mesurée, il faut recalibrer la sonde de température (voir paragraphe "Equilibrage de la sonde").

\section*{Caracteristiques techniques}

Caracteristiques générales	Alimentation	3 V-
	Piles (alcalines AAA)	2 x 1,5 V
	Durée de vie	env. 2 ans
	Réserve de marche pour le changement
	de piles	1 min max.
	Pouvoir de coupure du relais
	Tension	24...250 V~
	Courant	6 (2,5) A
	Isolation électricque	II, selon EN 60 730-1
	Elément de mesure	CTN 10 kΩ ±1 % à 25 °C
	Plage de mesure	0...50 °C
	Constante de temps	10 min max.
	Plages de réglage de consigne
	Température de comport	5...29 °C
	Température d'économie	5...29 °C
	Température de non-occupation prolongée	5...29 °C (réglage d'usine 5 °C)
	Résolution des réglages et de l'affichage
	Valeurs de consigne	0,2 °C
	Heures de commutation	10 min
	Mesure de la température	0,1 °C
	Affichage de valeur mesurée	0,2 °C
	Affichage de l'heure	1 min
Normes	Conformité CC
	Compatibilité electromagnétique	89/336/CEE
	Directive relative à la basse tension	73/23/CEE
	C-Tick	CN474
Sécurité produit	Appareils ELECTriques automatiques de régulation et de commande pour usage domestique et applications similaires	EN 60 730-1
	Compatible électromagnétique
	Sensibilité aux influences parasites	EN 50 082-1
	Rayonnements perturbateurs	EN 50 081-1
Conditions ambantes	Fonctionnement
	Conditions climatiques	3K3, selon CEI 60 721-3
	Température	5...40 °C
	Humidité	< 85 % h.r.
	Stockage et transport
	Conditions climatiques	2K3, selon CEI 60 721-3
	Température	-25...70 °C
	Humidité	< 93 % h.r.
	Conditions mécaniques	2M2, selon CEI 60 721-3
Poids	Avec emballage	0,270 kg
Couleur	Boîtier	blanc RAL9003
	Socle	gris RAL7038
Dimensions	Boîtier	128 x 96 x 30 mm

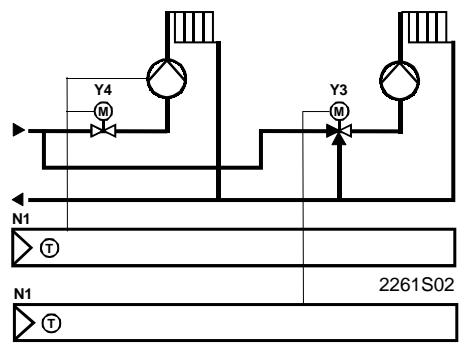

Chauffe-eau à circulation

Brûleur atmophérique à gaz

Pompe de circulation avec pré-régulation par mélangeur manuel

Vanne de zone

Legende :

F1 Thermostat de sécurité
F2 Limiteur de température de sécurité
M1 Pompe de circulation
N1 Régulateur de température ambiente REV12
Y1 Vanne 3 voies avec dispositif de réglage manuel
Y2 Vanne magnetique
Y3 Vanne 3 voies avec servomoteur
Y4 Vanne 2 voies avec servomoteur

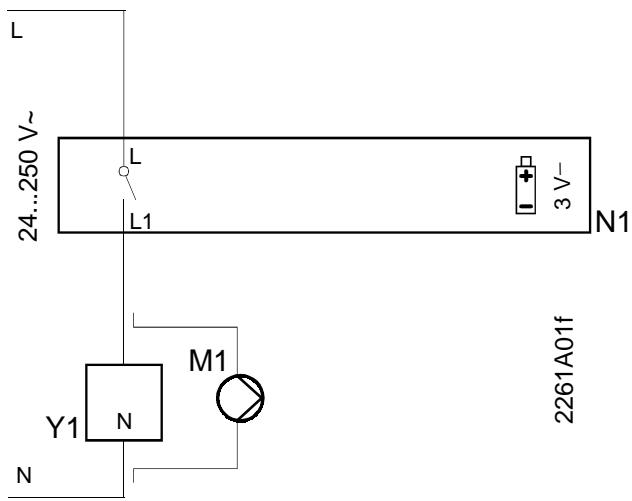

Legende :

L Phase, 24...250 V~
L1 Contact de travail, 24...250 V~ / 6 (2,5) A
M1 Pompe de circulation
N1 Régulateur de température ambiente REV12
Y1 Organe de réglage
N Neutre

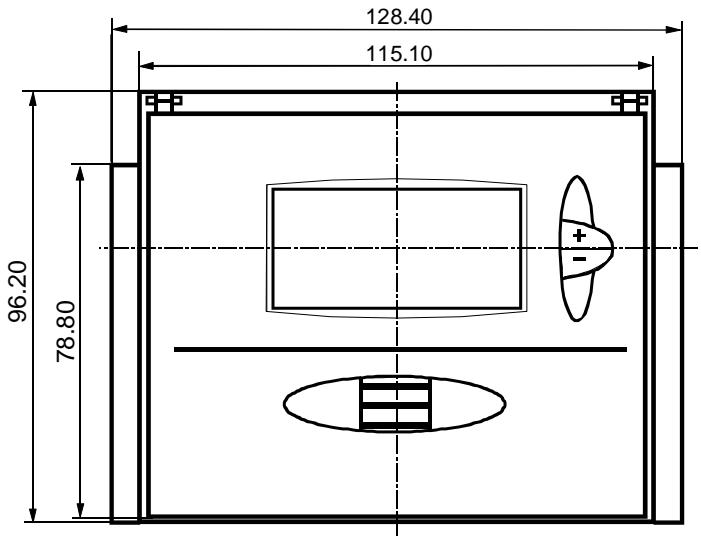

Encombrements (dimensions en mm)
