| Type de produit | Module d'optimisation pour régulateur de chauffage |
| Marque | Siemens |
| Modèle | AOC 45 |
| Poids du module AOC45 | 0,148 kg |
| Poids du tiroir Flex AZY12.45 | 0,024 kg |
| Poids total (RVL45 + AOC45 + AZY12.45) | 1,230 kg |
| Alimentation | Via régulateur RVL45, puissance absorbée max. 6 VA |
| Horloge | Digitale annuelle, 100 ans de programmation, batterie de réserve 500 h |
| Plages de réglage des températures | Occupation : 0…35 °C ; fin d'occupation : 0…35 °C ; protection : 3…35 °C |
| Plages de réglage des temps | Début/fin d'occupation : 00:10…23:50 ; avancement signal temps d'occupation : 0…6 h |
| Fonctions principales | Optimisation du chauffage (mise en température, refroidissement, régulation, protection) ; auto-adaptatif ; horloge vacances ; commutation été/hiver ; signal d'erreur |
| Entretien | Remplacement de la batterie de réserve (non rechargeable) ; vérification des sondes |
| Sécurité | Protection antigel ambiante et par température extérieure ; signal d'erreur pour défauts sonde ou batterie |
| Pièces détachées et réparabilité | Batterie interne remplaçable par l'avant ; sondes QAA21, QAC21, commande à distance QAA22.72 ; tiroir Flex AZY12.45 ; convertisseurs SEZ25.x |
| Informations générales | Nécessite un régulateur RVL45 et un tiroir Flex AZY12.45 ; température ambiante de fonctionnement : 0…50 °C ; humidité admise selon DIN 40040 |
FOIRE AUX QUESTIONS - AOC 45 SIEMENS
Questions des utilisateurs sur AOC 45 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Régulateur de chauffage au format PDF gratuitement ! Retrouvez votre notice AOC 45 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AOC 45 de la marque SIEMENS.
MODE D'EMPLOI AOC 45 SIEMENS
Equipement de base : Font partie de l'équipement de base:
- le Module d'optimisation AOC45. Il n'est qu'en une seule exécution;
- Le tiroir Flex AZY 12.45
- la sonde de température ambiante QAA21
- la sonde extérieure QAC21 du régulateur (AOC45 prend en charge son signal de mesure).
AOC45
AZY12.45
QAA21

Appareils complémentaires
Les appareils ci-après sont à disposition pour des fonctions complémentaires:
-Commande à distance QAA22.72 - Régulateur de chaudière en fonction de la température extérieure SEZ25.2 - Convertisseur tout ou rien SEZ25.0 - Convertisseur tout ou rien SEZ25.1 - Sélecteur de température SEZ25.9 - Prise de diagnostic AZX91
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 2 |
| VENTILATION | ||
| CLIMATISATION |
QAA22.72
SEZ25.2
SEZ25.0
SEZ25.1
SEZ25.9
AZX91
Appareils ne pouvant plus être utilisés
Divers appareils faisant partie de la gamme SIGMAGYR-ECO ne peuvent plus être utilisés avec la combinaison RVL45 + AOC45.
Il s'agit:
- de tous les tiroirs Flex AZY12.2...
- de la commande à distance QAA22.71
- de la sonde d'ensoleillement QAS91
(La fonction de limitation d'autres positions AZY12.24 est contenue dans ELDSTAR.)
2 Construction et fonctionnement
Généralités sur l'optimisation
But de l'optimisation
L'énergie de chauffage peut être économisée dans les grandes installations de chauffage grâce à un programme horsaire fixe de mise en température et de réduction du chauffage. Le déroulement de la mise en température et de la réduction reste cependant incontrôlé et n'est donc pas optimal du point de vue énergétique.
Ceci peut être amélioré par une optimisation du fonctionnement.
L'installation est alors commandée de telle façon que :


LANDIS&GyR
| MANUEL DE MAINTENANCE | A0C45 | 3 |
| CHAUFFAGE | ||
| VENTILATION | Fonctionnement | |
| CLIMATISATION |
- le processus de mise en température soit le plus court possible; la température ambiante réduite peut ainsi être maintenue le plus longtemps possible;
- la température exigée soit atteinte exactement au moment voulu c'est-à-dire ni trop tôt ni trop tard;
- l'arrêt soit réalisé exactement au moment voulu c'est-à-dire ni trop tôt ni trop tard:
- le régime de protection est branché au moment exact; l'échauffement peut alors être arrêté le plus longtemps possible sans risque de gel.
Un enclenchement prématuré et un arrêt trop tardif causeraient une consommation d'énergie plus importante; un enclenchement trop tardif et un arrêt prématuré provoqueraient un manque de comport.
L'optimisation permet donc d'économiser de l'énergie sans avoir à accepter un manque de confort.
3 Effet de l'optimisation sur l'installation
Les installations de chauffage à fonctionnement optimisé ont quatre phases de fonctionnement:
- Refroidissement
- Régime de protection
- Mise en température
- Régime de régulation

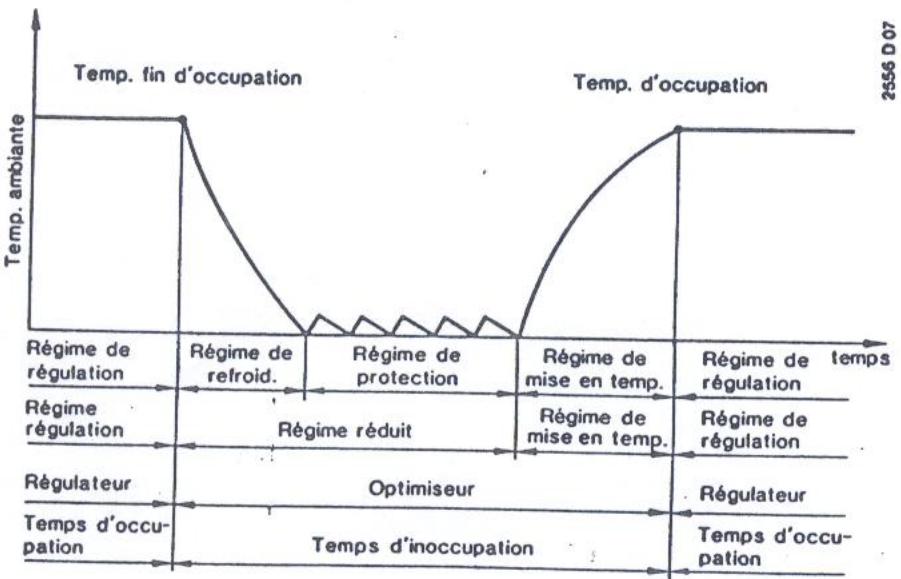

Elles peuvent être représentées comme suit :

Phases de fonctionnement
Température fin d'occupation: c'est la température ambiente souhaitée
Température d'occupation: c'est la température ambiente souhaitée au début du temps d'occupation.
L'optimiseur transmet alors au régulateur le fonctionnement de l'installation.
Temps d'inoccupation : durant ce temps, le bâtiment n'est
| MANUEL DE MAINTENANCE | AOC 45 | 4 |
| CHAUFFAGE | ||
| VENTILATION | Fonctionnement | |
| CLIMATISATION |
Fonctionnement du module AOC45 refroidissement
Le début de la phase de refroidissement est commandé par le Module AOC45. Quatre possibilités se présentent:
- La température ambiante correspond exactement à la température de fin d'occupation programmée. Dans ce cas, l'AOC45 fait commencer la phase de refroidissement exactement à la fin du temps d'occupation.
- La température ambiente est plus élevé (p. ex. du fait d'apports de chaleur dans le local, d'influence solaire non compensable etc.) que la température fin d'occupation programme. Dans ce cas, l'AOC45 fait commencer la phase de refroidissement avant la fin du temps d'occupation.
- En fonction de ses Réglages (courbe de chauffe et correction de température diurne), le régulateur règle l'installation sur une température ambianto qui est supérieure à la température fin d'occupation programmée. Dans ce cas aussi, l'AOC45 fait débuter la phase de refroidissement ayant la fin du temps d'occupation.
- La température ambiantes est moins élevée (p. ex. du fait de l'ouverture de fenêtres) que la température fin d'occupation programmée. Dans ce cas, le refroidissement commence exactement à la fin du temps d'occupation.
Dans tous les cas possibles, l'AOC45 commande donc le début de la phase de refroidissement de telle façon que la température fin d'occupation programmée est atteinte ou n'est pas inférieure au moment de la fin du temps d'occupation programme. La phase de refroidissement peut être au plus tard deux heures avant la fin du temps d'occupation.
L'appareil de réglage est fermé (vanne) ou arrêté (brûleur) au moment du début de la phase de refroidissement.
La phase de refroidissement dure jusqu'à ce que l'on atteint la température de protection programmée ou jusqu'au début de la phase de mise en température.
Régime de protection
La température de protection programme est maintenue constante par l'AOC45 durant cette phase. On assure ainsi toujours une protection antigel ambiente et une protection contre la condensation.
Dans cette phase, l'AOC45 agit comme régulateur de température ambiante à comportement tout ou rien; la fourchette est de 1 K.
En outre, la protection antigel du régulateur, en fonction de la température extérieure, peut être active durant le régime réduit.
Régime de mise en température
Le début de la mise en température est commandé par l'optimiseur de telle façon que la température d'occupation programmée soit atteinte exactement au début du temps d'occupation.
L'installation de chauffage est à sa puissance maximale durant toute la durée du régime de mise en température. C'est-à-dire que si:
- le régulateur commande une vanne (code A ou B), celle-ci est ouverte à 100%. De plus, la production de chaleur (brûleur, pompe à chaleur, chauffage électrique) peut être commandée par l'AOC45 sur sa puissance maximale (voir paragraphe 5.5.3, signal de commande de puissance):
| MANUEL DE MAINTENANCE | AOC 45 | 5 |
| CHAUFFAGE | ||
| VENTILATION | Mode de travail | |
| CLIMATISATION |
Régime de régulation
Le Module AOC45 transmet la commande de l'installation au régulateur lorsque l'on a atteint la température d'occupation programmée; le Module AOC45 n'a alors plus d'influence sur l'installation de chauffage.
4 Mode de travail du Module AOC45
Données et informations nécessaires
Le Module AOC45 a besoin des informations ci-après afin de réaliser le fonctionnement optimisé:
- Valeurs de mesure: Le Module AOC45 mesure
- la température ambience et
- la température extérieure
- Données introduites: les températures et temps ci-après doivent être introduites dans le Module AOC45:
- température d'occupation souhaitée (température ambiante au début du temps d'occupation)
- température fin d'occupation souhaitée (température ambiente à la fin du temps d'occupation)
- température de protection souhaitée (température ambiante en régime de protection)
- début des temps d'occupation
- début des temps d'inoccupation. Les temps d'inoccupation peuvent être: la pause de midi, la nuit, les fins de semaine, les jours fériés, les congés.
- Données sur le bâtiment et sur l'installation de chauffage : celles-ci sont calculées par le Module AOC45 lui-même. Il saisit continuellement la durée et l'allure des courbes de bâtiment (p. ex. amélioration de l'isolation) ou de la production de chaleur (p. ex. encrassement du brûleur) etc. Le Module AOC45 "apprend" ainsi à chaque fois les courbes de refroidissement et de mise en température du moment ; il en a besoin pour le prochain processus de refroidissement ou de mise en température.
Le Module AOC45 est ainsi toujours auto-adaptatif du fait de ce processus "d'apprentissage"; il s'adapte lui-même à toutes les propriétés du bâtiment et de l'installation de chauffage. Il n'est donc pas nécessaire d'ajuster sur le Module AOC45 les données du bâtiment et de l'installation de chauffage qui sont de toute façon toujours difficiles à déterminer dans la pratique.
Le Module AOC45onne donc en régime de refroidissement. Le Module AOC45 réalise alors à nouveau des essais de mise en température et commute encore une fois le chauffage sur la puissance maximale au moment exact.


| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 6 |
| VENTILATION | Signaux de sortie | |
| CLIMATISATION |
La tension de signal est de 0 V- durant le temps d'inoccupation. Le signal est égal à 10 V- lors du début du temps d'occupation programmé (t_c). Ce niveau reste inchangé jusqu'à la fin du temps d'occupation programmé (t_E). Le niveau y sera alors à nouveau égal à 0 V-. La communication de 0 à 10 V- peut être avancée d'un maximum de six heures (ajustable) à partir du début de temps d'occupation programmé mais au plus tout sur minuit (00.00h). Le signal de temps d'occupation et d'inoccupation est fourni à la borne Hl. Il est always amén à un ou plusieurs convertisseurs tout ou rien SEZ25.0. Il n'est pas possible de relier en parallèle les bornes Hl de plusieurs régulateurs.
Le Module AOC45 fournit un signal qui permet d'afficher divers dérangements dans l'installation de chauffage.
Ces dérangements peuvent être :
- remplacement de la batterie
- interruption dans le câblage de la sonde de température ambianté (le court-circuit n'est pas affiché)
- interruption ou court-circuit dans le câblage de la sonde extérieure
- commande de la petite lampe "error" sur la télécommande OAA22.72, de l'un des trois dérangements : (E1, E2, E3)

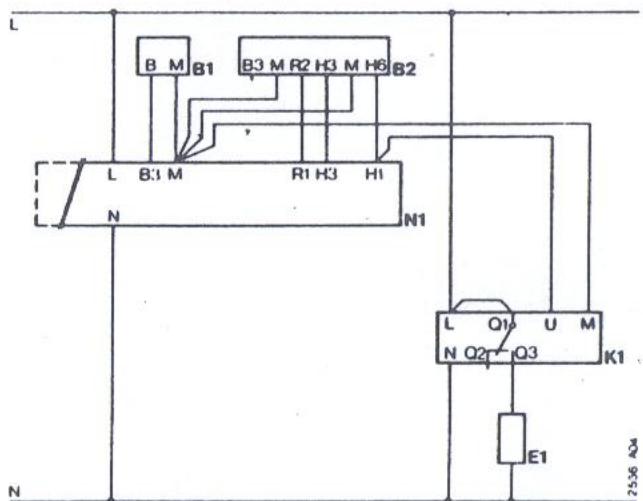

- commande d'un convertisseur tout ou rien SEZ25.0 qui enclenche une alarme (p. ex. lampe de contrôle, avertisseur) dès la présence d'un dérangement;
- commande parallèle de la lampe "error" sur la commande à distance QAA22.72 et d'un convertisseur tout ou rien SEZ25.1. Celui-ci enclenche l'alarme. Le point de communication du SEZ25.1 doit être réglé sur 10 % (≈ 1 V-) et la fourchette sur la valeur minimale.
On peut relier en parallèle les signaux error de plusieurs (huit au maximum) régulateurs RVL45 avec AOC45 à condition qu'aucune indication error (QAA22.72) soit utilisée.

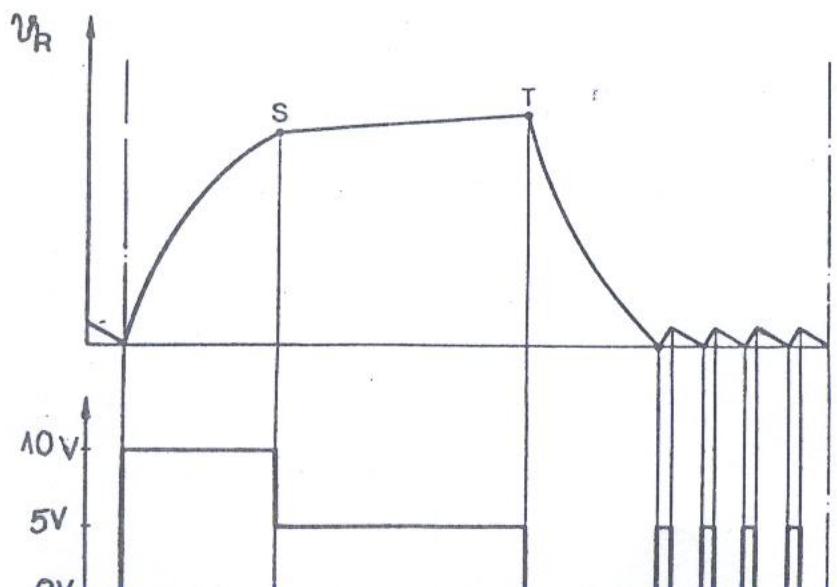

Signal de commande de la puissance

2556 D03
Vr température ambiente S température d'occupation T température fin d'occupation t temps Yo tension de signal
Signal de commande de la puissance
| MANUEL DE MAINTENANCE | AOC 45 | 7 |
| CHAUFFAGE | ||
| VENTILATION | Signaux de sortie | |
| CLIMATISATION |

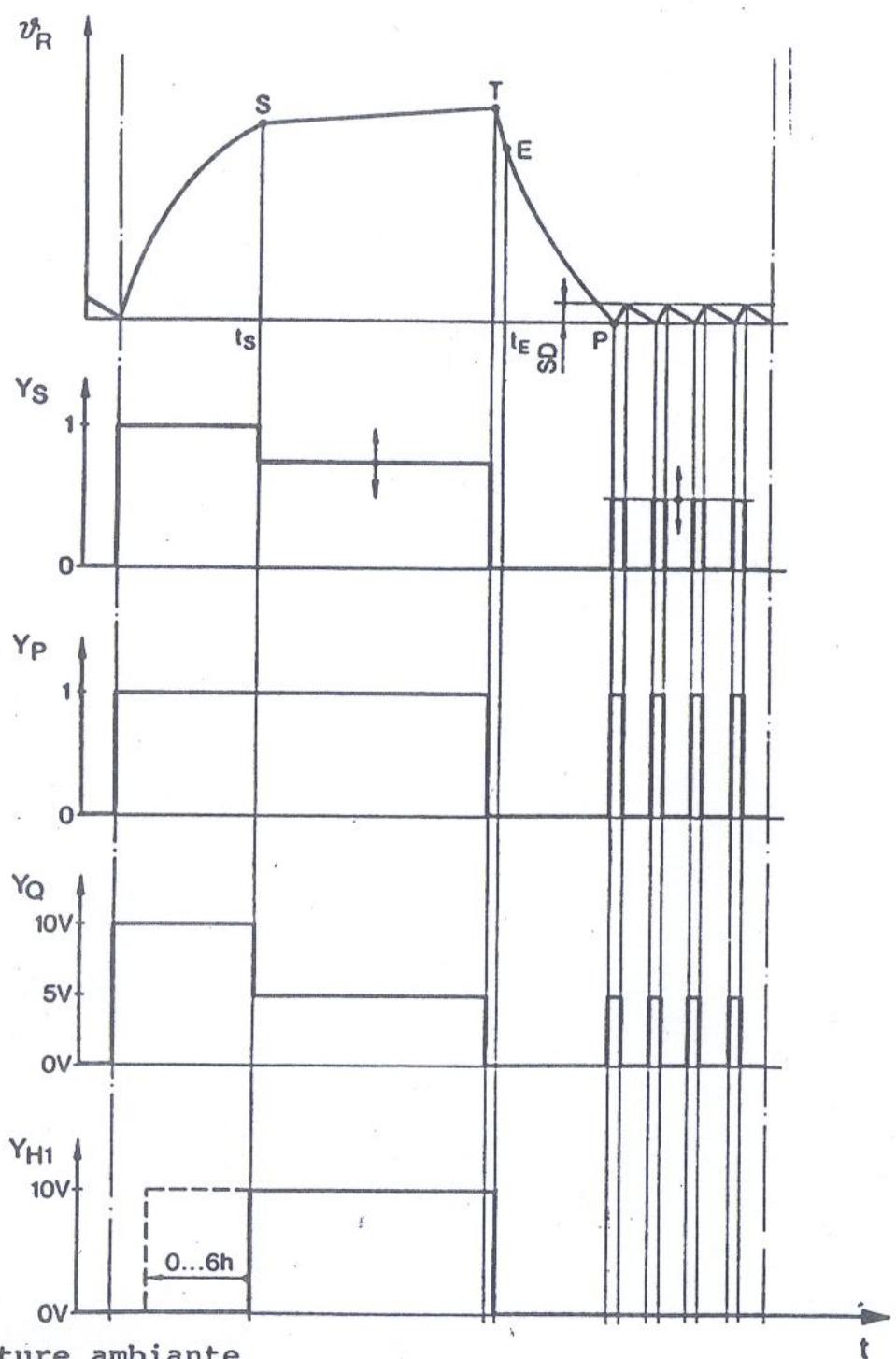

Le Module AOC45 fournit un signal de commande avec lequel l'on peut adapter la puissance (dégagement de chaleur) de la production de chaleur (brûleur, pompe à chaleur, chauffage électrique) aux exigences du fonctionnement optimisé du chauffage. Le signal de commande de la puissance est un signal à trois niveaux, c'est-à-dire qu'il existe trois états: 0 V-, 5 V- et 10 V-.
Les trois niveaux du signal dépendent de l'état de fonctionnement. Les attributions sont les suivantes :
| Tension de signal | Etat de fonctionnement | Besoin en chaleur | Ordre à la production de chaleur |
| 0 V- | régime de refroidissement | nul | arrêt |
| 5 V- | régime de régulation (constant 5 V-)régime de protection (0 et 5 V-, comporte-ment tout ou rien) | puissance partielle en fonction de la température extérieure | charge partielle |
| 10 V- | régime de mise en température (reliance) | puissance maximale | pleine charge |

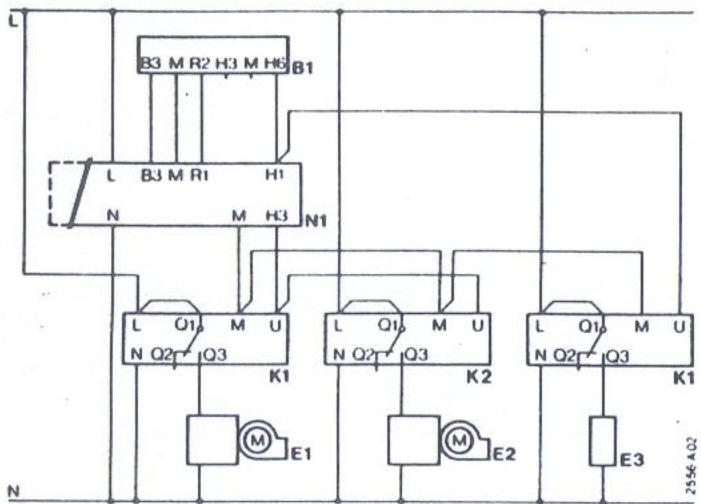

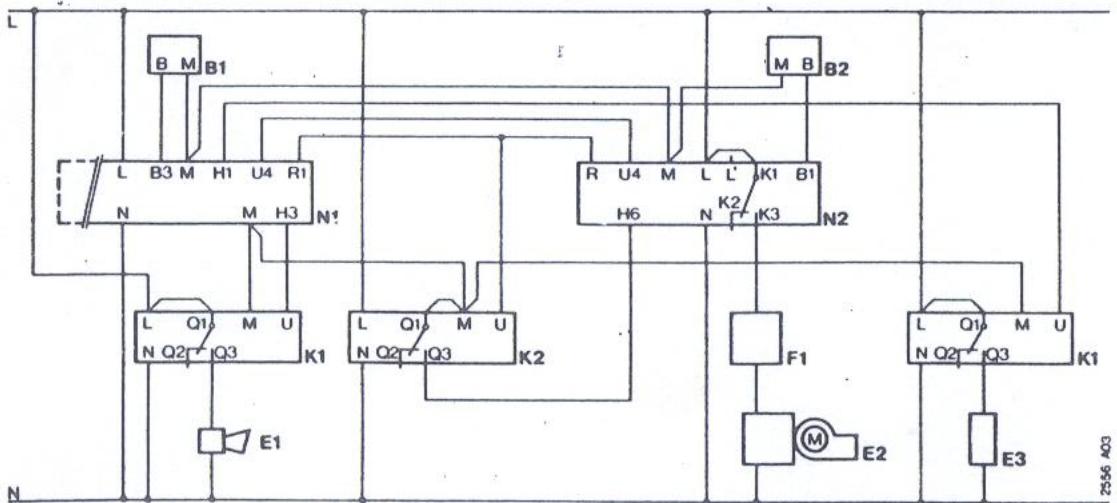

Peuvent être commandés avec le signal de commande de la puissance (voir aussi paragraphe 9.1.5) :
- le convertisseur tout ou rien SEZ25.0 pour enclencher le produit de chaleur pour 5 V-. (le SEZ25.0 commute à 3 V-);
- le convertisseur tout ou rien SEZ25.1 pour enclencher un deuxième produit de chaleur, un deuxième étage etc. pour 10 V-(l'écart de commutation sur le SEZ25.1 doit être réglé sur 70 % ≈ 7 V-);
- le régulateur de chaudière en fonction de la température extérieure SEZ25.2.
Les signaux de commande de la puissance en provenance de plusieurs (cinq au maximum) régulateurs RVL45 avec AOC45 peuvent être reliés en parallèle. Ce sera alors le signal le plus élevé qui sera transmis au SEZ25...
6 Commande à distance
Commande à distance QAA22.72
La commande à distance QAA22.72 permet d'intervenir dans le programme d'optimisation.
La QAA22.72 est équipéede deux curseurs, à savoir
- la sélection de programmes pour l'intervention souhaitée et
- le curseur horaire pour l'ajustage de la fin du temps d'occupation différente du programme fixe.
La QAA22.72 comporte en outre une lampe témoin,
- la lampe OFF-TIME qui est allumée durant le temps d'occupation des qu'une autre fin de temps d'occupation a été choisie (Verte)
LAMBIS & GYB
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 8 |
| VENTILATION | Commande a distance | |
| CLIMATISATION |

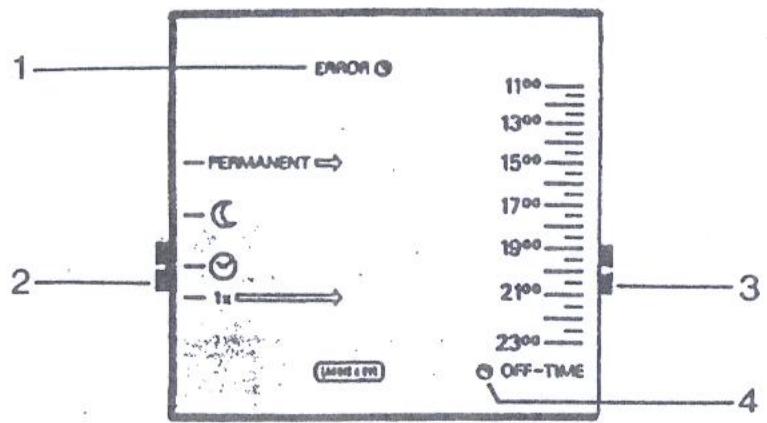

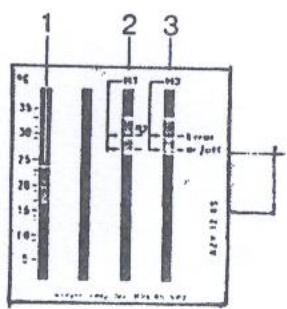

1 indication d'erreur (LED - Rouge) 2 sélection de programmes 3 curseur horaire (dérivation) 4 lampe OFF-TIME (LED - Verte)
QAA22.72
Le sélecteur de programmes comporte quatre positions qui produisent les effets suivants:
- La QAA22.72 est sans effet sur le Module AOC45 dans cette position. Le fonctionnement optimisé continue normalement (fonctionnement automatique).
- L'installation de chauffage passe immédiatement en régime de refroidissement puis en régime de protection si le sélecteur est placé sur cette position. Tous les temps-programmés dans le Module AOC45 restent inefficaces dans cette position. La tension à la borne H1 (signal de temps d'occupation et d'inoccupation) est égale à 0 V-; les exploitations secondaires sont arrêtées. PERMANENT L'installation de chauffage passe immédiatement en régime de régulation si le sélecteur est placé sur cette position. Et ceci indépendamment de l'état de fonctionnement qui existait au moment de l'enclenchement. L'installation de chauffage reste constamment en régime de régulation jusqu'à la fin du temps d'occupation ajusté sur le curseur horsaire. L'arrêt est réalisé exactement au moment ajusté donc pas optimisé. Il y a suppression d'un temps d'inoccupation éventuellement programmé entre deux temps d'occupation le même jour (p. ex. pause du midi).
Ce déroulement est répété chaque jour tant que l'on maintient la position PERMANENT : après la mise en température optimisée, l'installation de chauffage passe en régime de régulation lors de la première température d'occupation et s'arrête au moment ajusté sur le curseur horsaire. La lampe OFF-TIME est allumée durant ce temps d'occupation diurne. Le chauffage ne passe cependant pas en régime de régulation si la sélection de programmes reste sur PERMANENT pendant un ou plusieurs programmes comme temps d'inoccupation (p. ex. durant les fins de semaine), elle reste en régime de protection. Les jours programmés comme temps d'inoccupation restent des temps d'inoccupation.
l'installation de chauffage met en température et passe en régime de régulation si la position PERMANENT est sélectionnée durant un jour programme comme temps d'inoccupation. Ceci reste ainsi jusqu'à la fin de temps d'occupation. Le chauffage reste en régime de protection si le jour qui suit est aussi programmé comme temps d'inoccupation (p. ex. samedi et dimanche). La
| MANUEL DE MAINTENANCE | A0C 45 | 9 |
| CHAUFFAGE | ||
| VENTILATION | Commande a distance / Horloge | |
| CLIMATISATION |
- 1x L'installation de chauffage passe immédiatement en régime de régulation si le sélecteur est placé sur cette position ; et ceci indépendamment de l'état de fonctionnement au moment de l'enclenchement. L'installation reste constamment en régime de régulation jusqu'à la fin du temps d'occupation programmé sur le curseur horaire. L'arrêt est réalisé exactement au moment ajusté donc pas optimisé. Un temps d'inoccupation éventuellement programmé entre deux temps d'occupation le même jour est donc supprimé. Ce programme n'est actif qu'une fois c'est-à-dire le jour de la dérogation. Le programme normal se déroule à nouveau le jour suivant (dès minuit, 00.00 h). Pour cette position, le sélecteur de programmes doit être commandé comme une touche. Le sélecteur revient de lui-même à la position © après l'actionnement. Le sélecteur doit être actionné jusqu'à ce que la lampe OFF-TIME s'allume (env. 2 secondes). La lampe OFF-TIME reste allumée jusqu'à l'arrêt. Le sélecteur de programmes doit être tout d'abord placé sur ©, jusqu'à ce que la lampe OFF-TIME s'éteint, si l'intervention dans le programme doit être interrompue prématurément c'est-à-dire avant que l'on atteint le moment d'arrêt. Ce n'est qu'après que le sélecteur de programmes peut être ajusté sur ©. La position lx peut être aussi utilisée les jours qui ont été programmés comme temps d'inoccupation. Elle est cependant inactive durant les congés programmés.
L'appareil de commande à distance compte aussi un élément de mesure de la température ambiante (voir paragraphe 5.4.1) et une indication "error" (voir paragraphe 5.5.2).
Intervention dans le programme en court-circuitant les sondes Le régulateur règle constamment sur température diurne (régime de régulation) si l'on court-circuite les bornes de raccordement B et M de la sonde de température ambiente (ou B3 et M sur le régulateur ou B3 et M sur l'appareil de commande à distance). Le signal de temps d'occupation et d'inoccupation sera égal à 10 V- et le signal de commande de la puissance à 5 V-. L'intervention dans le programme est ainsi aussi possible durant les congés programmes.
7 Horloge
Le Module est équipé d'une horloge annuelle digitale. Elle est programmée de façon fixe pour 100 ans; l'année de référence est 1985. L'horloge annuelle a trois tâches:
- on y programme les temps souhaités pour le début et la fin du temps d'occupation de chaque jour de la semaine (1...7). Deux ou quatre temps peuvent être programmés par jour; on peut donc programmermer une ou deux périodes d'occupation par jour.
- l'horloge annuelle peut assurer la commutation automatique de l'heure d'été sur l'heure d'hiver et vice-versa. Le programme correspondant compte des deux systèmes horaires: le système usuel en Europe continentale (selon normes C E) et le système valable en Grande-Bretagne et en Irlande. (Les états de l'Europe de l'Este ne sont pas pris en considération). Il est cependant possible de supprimer la commutation heures d'été/heure d'hiver
LANDIS&GYR
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 10 |
| VENTILATION | Affichage | |
| CLIMATISATION |
- six périodes de un ou plusieurs jours peuvent être programmées dans l'horloge, par année, en tant que congestés, donc comme temps d'inoccupation. L'introduction est réalisée avec le nombre de jours de congestés ainsi qu'avec la date du premier jour de congestés. La période de temps d'une année valable pour la programmation des congestés commence le premier jour de la première période de congestés. Une période de congestés peut être égale à 99 jours au maximum.
La réserve de marche en cas de panne de tension est assurée par une batterie incorporée dans le Module AOC45; elle est de 500 heures. (non rechargeable)
Données introduites dans les Modules neufs. Diverses valeurs sont déjà programmées dans le Module AOC45 à l'état neuf. Il s'agit de valeurs que l'on peut supposer être plus souvent valables pour l'ensemble du domaine d'application du Module AOC45. Ces données peuvent être cependant modifiées. À savoir:
| Grandeur: | Introduction à l'usine: | Modification possible dans la plage: |
| température d'occupation* | 19°C | 0...35°C |
| température fin d'occupation* | 19°C | 0...35°C |
| température de protection | 10°C | 3...35°C |
| premier début temps d'occupation | 8.00 | 00.10...23.50 |
| première fin temps d'occupation | 17.00 | 00.10...23.50 |
- Cette valeur est valable pour les deux périodes d'occupation par jour ; des valeurs différentes ne sont pas possibles ici.

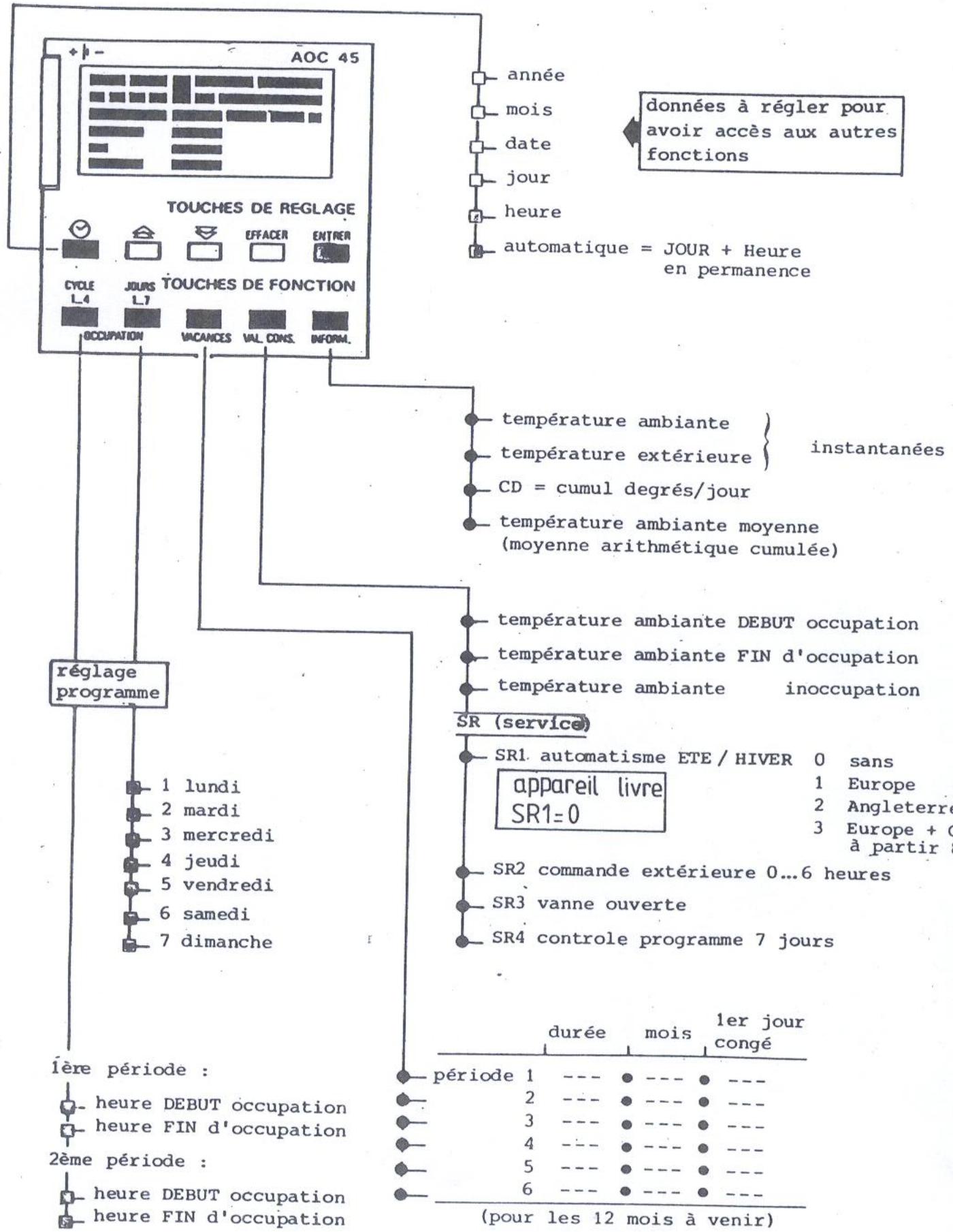

Afficher et questionner Affichages continus
Les données ci-après sont indiquées sur l'affichage du Module AOC45, tant qu'aucune autre donnée n'est demandée:
- heure (00.00...23.50)
- jour de la semaine (1...7)
- état de fonctionnement. Il est indiqué par des symboles
R : régime de régulation
: régime de mise en température
: fonctionnement réduit (régime de refroidissement et de protection)
10 Affichage "error"
Les trois dérangements qui peuvent être indiqués avec le signal "error" (voir paragraphe 5.5.2) apparaissent aussi comme "error" sur l'affichage. Les affichages continus sont alors supprimés dans ce cas.
Les dérangements sont indiqués comme suit :
E1 : la batterie doit être changée
E2 : interruption dans le câblage de la sonde de température ambiante
LANDIS&GYR
| MANUEL DE MAINTENANCE | AOC 45 | 11 |
| CHAUFFAGE | ||
| VENTILATION | Affichage | |
| CLIMATISATION |
11 Afficher et questionner pour la commande et la surveillance Les données et valeurs ci-après
- des données et valeurs ci-après peuvent être demandées directement: -température ambience momentanée
- température extérieure momentanée
- toutes les températures programmesées
- tous les temps programmés
- degré de chauffage-jour. Il s'agit de l'addition journalière de la différence entre la température extérieure moyenne journalière et la valeur fixe 20(^). La température extérieure moyenne journalière et la valeur moyenne de huit mesures par jour de 24 heures.

Les températures extérieures supérieures à 15°C ne sont plus prises en considération.
Le calcul commence lors de la mise en service et continue jusqu'à la valeur 9999; elle commence ensuite à nouveau à 0. Les calculs sont faits par le Module AOC45 et servent au contrôle continu de la rentabilité de l'installation de chauffage.
- température ambiant moyenne. Le Module AOC45 calcule cette valeur moyenne chaque jour. Elle est déterminée à partir de la température ambiant mesurée en dernier (donc "aujourd'hui") à la fin du régime de régulation et de la valeur moyenne "d'hier". La valeur moyenne d'hier a été formée à partir de la température ambiant "d'hier" à la fin du régime de régulation et de la valeur moyenne "d'avant-hier" et ainsi de suite. On tient ainsi compte des toutes les valeurs de mesure des jours précédents.
Seule la température ambiente du premier temps d'occupation sera prise en compte pour le calcul si le programme comporte deux temps d'occupation par jour. La température ambiente moyenne permet de contrôler l'exactitude de la régulation durant une période de plusieurs jours; on facilite ainsi une éventuelle adaptation de la courbe de chauffe. (s'il y a deux programmes par jour)

12 Afficher et questionner pour le service après-vente (SR) Le Module AOC45 peut fournir ou établir les informations et états ci-après pour le service après-vente: - déplacement avancé et choix du point d'enclenchement du signal de temps d'occupation et d'inoccupation (0...6 heures) - commutation pour heures d'été/heure d'hiver 1 = commutation appropriée pour l'Europe continentale 2 = commutation appropriée pour GB et Irlande 0 = pas de commutation - marche rapide du programme. Elle permet de passer "en accéléré" les introductions de temps de toute une semaine, c'est-à-dire tous les débuts et toutes les fins de temps d'occupation programmés. Chaque durée d'occupation et chaque durée d'inoccupation sera alors réduite à environ 10 secondes. La marche rapide du programme sert à contrôler rapidement le programme hebdomadaire introduit. (durée totale pour les 7 jours = 6 minutes environ) - contrôle du processus de mise en température. La mise en température peut être simulée pour une durée de six minutes. On peut ainsi contrôler les câblages du moteur et de la production de chaleur en fonction de leurs réactions.
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 12 |
| VENTILATION | Affichage | |
| CLIMATISATION |
13 Fonctionnement du module AOC45 avec le RVL45
Le régulateur RVL45 reçoit quatre nouveaux signaux du Module AOC45. On ne dispose cependant que de trois bornes de raccordement.
Le signal de temps d'occupation et d'inoccupation est toujours à disposition (borne H1). Il faut désirer parmi les trois autres signaux (signal de commande à distance, signal "error" et signal de commande de la puissance appelés toujours "signaux AOC" dans ce qui suit) les deux signaux qui peuvent être encore utilisés. Sont donc utilisables:
- le signal de commande à distance et le signal de commande de la puissance ou
- le signal de commande à distance et le signal "error" ou
- le signal de commande de la puissance et le signal "error" Le réglage correspondant est réalisé sur le tiroir Flex AZY 12.4 l'aide de deux curseurs
14 Influence de la protection antigel du régulateur sur le module AOC45
Le régulateur RVL45 est équipé d'une protection antigel en fonction de la température extérieure. Elle réagit à 1°C et régule la température de départ de telle façon que la température ambiante soit de 8°C.
Cette protection antigel peut être rendue inactive, sur demande, sur le Module AOC45 par changement de connexion d'un pont embrochable. Si elle reste toutefois active, elle influence le fonctionnement réduit de la façon suivante:
Si la température extérieure tombe en dessous de 1°C
- la pompe de circulation est enclenchée. Elle marche continuellement également au régime de protection, donc pas d'action tout ou rien.
- la vanne s'ouvre (régulateur codifié A ou B). Le régulateur tâché d'atteindre la température ambiente de 8°C. Puisque la production de chaleur ne travaille pas (le signal de commande de la puissance est de 0 V au régime de refroidissement), la température de départ reste BASSE. En conséquence la vanne s'ouvre entièrement et reste dans cette position jusqu'qu'au début de la régulation tout ou rien du Module AOC45.
Si le régulateur est codifié, C, la température de départ est régulée en tout ou rien par l'enclenchement ou l'arrêt du brûleur sur la valeur correspondante à 8°C de température ambience.
15 Influence du module AOC45 sur les fonctions du RVL45
- Automate ECO. Reste actif mais n'est plus nécessaire en fonctionnement réduit. Il convient de remarquer cependant que la fonction ECO est prioritaire sur les fonctions AOC45. Ceci peut avoir la conséquence suivante : si la valeur limite ECO pour le régime réduit est ajustée sur 5°C (valeur standard) et si la température extérieure effective et la température extérieure résultat sont supérieures à 5°C, l'installation de chauffage ne passe pas en régime de protection même si la température ambience est inférieure à la température de protection.
Remède: ajuster le plus haut possible la valeur limite ECO pour régime réduit (12° environ - poussour bleu accollé au rouge).
| MANUEL DE MAINTENANCE | AOC 45 | 13 |
| CHAUFFAGE | ||
| VENTILATION | Affichage | |
| CLIMATISATION |
- Tiroirs Flex AZY12.2... Ils ne peuvent plus être utilisés car la place d'incorporation est prise par le tiroir Flex AZY 12.45 faisant partie du Module AOC45. La prise de diagnostic AZX91 peut cependant être utilisé également maintenue. Cette fonction est prise en charge par le tiroir Flex AZY 12.45 Les autres fonctions des tiroirs Flex (actuelles et futures) ne sont plus possibles.
- Mise en température rapide, mise en température en fonction de la température ambiante et réduction. Ces fonctions ne sont plus réalisées par le régulateur mais sont prises en charges par le Module AOC45 sous forme optimisée. Commande à distance du régulateur. Elle n'est plus possible car la commande à distance QAA22.71 ne peut plus être raccordée. Les bornes de raccordement correspondantes du régulateur sont occupées par des signaux AOC.
- Connexion avec des systèmes de supervision. Cette fonction n'est plus possible car les bornes de raccordement correspondantes sont occupées par des signaux AOC. Transmission du signal d'horloge. Cette fonction est supprimée.
- Toutes les autres fonctions du régulateur restent maintenues, à savoir:
- commande vanne ou brûleur selon plaques codées (A, B ou C)
- limitation mini et maxi de la température de départ
- limitation mini et maxi de la température du_retour
- limitation mini du débit (Y min)
- commutation périodique de la pompe (antigrippage)
- retard d'arrêt de la pompe
- transmission du signal de température extérieure.
LANDIS&GYB
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 14 |
| VENTILATION | Resume des signaux de sortie | |
| CLIMATISATION |
16 Résumé des signaux de sortie du RVL45 avec AOC45

Température ambiante
Température fin d'occupation programmée
Température de protection, début simultané du régime de protection
Température d'occupation programmée
(antigel)
Fourchette
Température fin d'occupation effective
Temps
Fin de temps d'occupation programmée
Début de temps d'occupation programmée
Signal de commande vers positionneur
Signal de commande vers pompe de circulation
| MANUEL DE MAINTENANCE | AOC 45 | 15 |
| CHAUFFAGE | ||
| VENTILATION | AZY 12.45 / Execution | |
| CLIMATISATION |
17 Tiroir Flex AZY 12.45
Le tiroir auxiliaire AZY12.45 est toujours indispensable avec l'AOC45. Il prend quatre tâches à sa charge:
- il assure la liaison électrique entre le Module d'optimisation et le régulateur;
- les deux signaux AOC souhaités y sont ajustés à l'aide de deux curseurs;
- Il sert au raccordement de la prise de diagnostic AZX91
- il réalise la limitation maximale de la température ambiantE. Si la température de limitation ajustée est dépassée par suite d'apports de "chaleur gratuite", le tiroir provoque un abaissement de la température de départ. Cet abaissement est de 10 K (valeur fixe) pour une ÉLÉVATION de la température ambiantE de 1°C.
CONSTRUCTION ET MODE DE TRAVAIL
Exécution du Module
Module AOC45 embroché dans le RVL45
Le Module AOC45 est embroché sur la plaque frontale du régulateur; son encombrement est identique à celui de l'horloge à quartz. Le Module compte principalement le support en matière synthétique - comptant la plaque frontale et le cadre - ainsi que l'électronique, les touches et l'affichage. La plaque frontale compte les touches, la zone d'affichage, la plaque avec les instructions ainsi que l'étrier de raccordement au tiroir Flex AZY... La batterie de maintien des données et de la réserve de marche est enfichée dans la plaque frontale et peut être remplacée par le devant, c'est-à-dire sans avoir à sortir le Module du régulateur. L'étrier de raccordement s'introduit dans le tiroir auxiliaire par sa terminaison supérieure et assure ainsi la liaison électrique avec le régulateur. Il sert aussi de poignée pour sortir le tiroir du régulateur. Le cadre fait corps avec la plaque frontale. Il compte quatre plaques imprimées qui forment l'électronique. Une plaque compte la prise de sélection pour la protection antigel du ré
LANBIS&GYB
| MANUEL DE MAINTENANCE | AOC 45 | 16 |
| CHAUFFAGE | ||
| VENTILATION | Execution | |
| CLIMATISATION |

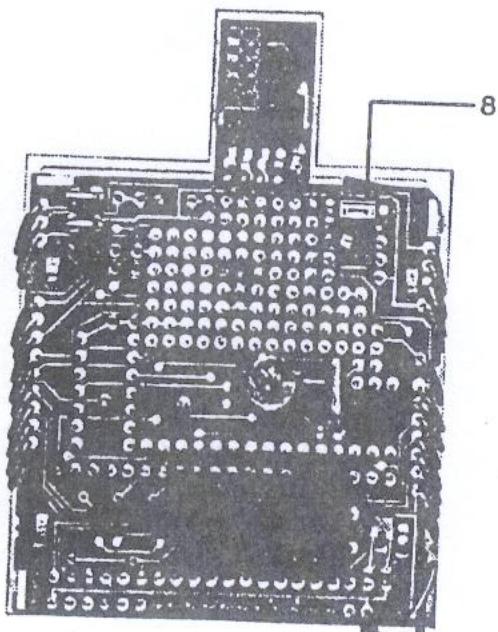

Caractéristiques principales

1 Battery 2 Etrier de raccordement 3 Tiroir Flex AZY 12.45 4 Ouverture pour la prise de diagnostic AZX91 5 Affichage 6 Touches de réglages 7 Touches de fonction 8 Prise de sélection pour la protection antigel du régulateur. Repères: = actif = inactif
| MANUEL DE MAINTENANCE | AOC | 17 |
| CHAUFFAGE | ||
| VENTILATION | PROGRAMMATION | |
| CLIMATISATION |
Touches de fonction
Les différentes touches ont les effets suivants:

Fonctionnement automatique (départ du fonctionnement après la programmation)
1...4
1: premier début de temps d'occupation 2: première fin de temps d'occupation 3: deuxième début de temps d'occupation 4: deuxième fin de temps d'occupation
1...7 jour de la semaine (1 = lundi, 7 = dimanche)
VACANCES période des congés (1...6) et durée des congés par période (1...99 jours)
VAL. CONS. Température ambience au début du temps d'occupation
Température ambiente à la fin du temps d'occupation
Températureambiante en régime de protection
Accès aux données de service après-vente (appuyer
quatre fois sur la touche)
INFORM.
Température ambiante
Température extérieure
Nombre de degrés/jour de chauffage
Température ambience moyenne
Touches de réglage
Les différentes touches ont les effets suivants :

augmenter ou avancer la valeur affichée
diminuer ou retarder la valeur affichée
EFFACER Effacer les données non nécessaires (deuxième début de temps d'occupation et deuxième fin de temps d'occupation)
ENTRER Introduction des valeurs chiffrées ajustées avec les touches et
Affichage
Toutes les valeurs chiffrées comme températures, heures, jour de semaine etc. sont affichées à l'aide d'un affichage à cristaux liquides (LCD, Liquid Crystal Display).
Tous les mots et symboles, nécessaires à l'affichage, sont imprimés sur une plaque transparente en plexiglas qui recouvre toute la plaque frontale et donc aussi la zone d'affichage. La fonction affichée peut être lue directement en clair alors que tous les autres mots et symboles deviennent invisibles. Ceci est réalisé depuis l'arrêt par des zones LCD qui prennent la même couleur que les lettres et symboles sur la plaque en plexiglas.
La dénomination des touches est également réalisée par la plaque en plexiglas.
Cette plaque en plexiglas permet de réaliser l'affichage LCD indépendamment de la langue. Seule la plaque adaptée doit être placée ou remplacée en fonction de la langue désirée. Les plaques dans les langues ci-après sont actuellement disponibles:
- allemand - anglais
- suedois
- neerlandais
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 18 |
| VENTILATION | PROGRAMMATION | |
| CLIMATISATION |

| MANUEL DE MAINTENANCE | AOC 45 | 19 |
| CHAUFFAGE | ||
| VENTILATION | AZY 12.45 | |
| CLIMATISATION |
Tiroir Flex AZY 12.45
Le tiroir AZY 12.45 est embroché sur la face frontale du régulateur et à la place d'incorporation du tiroir Flex. Il comporte un cadre en matière synthétique et une plaque imprimée. Deux ouvertures de prises se trouvent sur la face frontale:
- une qui reçoit l'étrier de raccordement du Module AOC45
- une autre qui est prévue pour le raccordement de la prise de diagnostic AZX91
Le curseur pour le réglage de la température de limitation et les deux curseurs d'ajustage des signaux AOC souhaités et de leur attribution aux bornes de raccordement se trouvent sur le côté du tiroir auxiliaire et ne sont donc pas accessibles lorsque celui-ci est enfoncé

curseurs sur le tiroir Flex AZY 12.45
11 Curseur pour le réglage de la température de limitation 2 - Curseur pour la fonction à la borne R1 3 - Curseur pour la fonction à la borne H3

Les attributions des positions du curseur, des fonctions et des bornes de raccordement sont les suivantes:
| Position du curseur: | Signal à la borne R1: | Signal ɔrne H3: |
| R1 sur R2H3 sur Error | Commande à distance | Signal Error |
| R1 sur R2H3 sur on/off | Commande à distance | Signal de commande de la puissance |
| R1 sur on/offH3 sur Error | Signal de commande de la puissance | Signal Error |

Le signal de commande de la puissance est désigné sur le tiroir auxiliaire par "on/off" ; le signal de commande à distance par "R2".
| MANUEL DE MAINTENANCE CHAUFFAGE | AOC 45 | 20 |
| VENTILATION | Characteristiques techniques | |
| CLIMATISATION |
Module d'optimisation AOC45
Puissance absorbée du régulateur avec AOC45 max. 6 VA
Horloge
Maintien des données et réserve de marches
durant toute la durée de vie de la batterie
Durée de vie de la batterie
Temps de commutation par jour
Déviation de marche
Plages de réglage
Début de temps d'occupation (1er et 2e)
Fin de temps d'occupation (1er et 2e)
Température d'occupation
Température fin d'occupation
Température de protection (antigel.)
Périodes de vacances par année
Durée d'une période de vacances,
Avancement du signal de temps d'occupation
Résolutions
Heure
Introductions de temps
Introductions de température
Valeurs de mesure de température
Degré de chauffage/jours
Fourchette en régime de protection
Durée de mise en température
Charge des bornes de signaux AOC Signal Error (H3)
- Signal sur SEZ25.1 et LED*
- Signal sur SEZ25.0
- pas de signal (état de repos)
Signal de commande de la puissance (R1 ou H3)
Etage 0 V-
Etage 5 V-
Etage 10 V-
1 minute
10 minutes
0,1°C
0,1°C
0000...9999
max. 68 heures
max. 2 V-/-0,1 mA
3...5V-/-1,1mA
0...1 V-/90 μA
0...1 V-/20 uA
3,2...5 V-/-500 μA
7,2...10 V-/-5 mA
Signal de temps d'occupation et d'inoccupation (H1)
- Signal de temps d'occupation
- Signal de temps d'inoccupation
Degré d'antiparasitage
Humidité ambiente admise
Température ambiante admise
Transport (bref)
Stockage et fonctionnement
Poids
AOC45
AZY12.45
RVL45 avec AOC45 et AZY12.45
8...10 V-/-5 mA
0...1 V-/-5 mA
N, VDE 0875
F, DIN 40040
-25...+65°C
0...50°C
0,148 kg
0,024 kg
1,230 kg
| MANUEL DE MAINTENANCE | AOC 45 | 21 |
| CHAUFFAGE | ||
| VENTILATION | Characteristiques techniques | |
| CLIMATISATION |
7.2 Tiroir flex AZY 12.45
Plage de réglage de la température de limitation 5...35°C Abaissement (influence) 10 K/département/1°C amb.
7.3 Sonde de température ambiant QAA21
Gamme de mesure 0...50°C
Elément sensible Ni 1000 Ω à 0°C
Sensibilité 5Ω/1°C
Constante de temps ~5 min.
Temps mort 4 sec.
Longueurs de câbles admises (erreur de mesure ≤+1°C)
Cu 0,6 mm² φ 40 m
Cu 1 mm² 150 m
Cu 1,5 mm² 220 m
Cu 2,5 mm² 370 m
Température ambiente admise -40...+60°C
Humidité ambiente admise D,DIN 40040
Type de protection du boîtier IP30, DIN 40050
Poids 0,100 kg
7.4 Commande à distance QAA22.72
Gamme de mesure 0...50°C
Elément sensible Ni 1000Ω à 0°C
Sensibilité 5Ω/1°C
Constante de temps ~10 min.
Temps mort 4 sec.
Plage d'ajustage fin de temps d'occupation 11.00...23.00 h
Longueurs de câbles admises (erreur de mesure ≤ +1°C)
Cu 0,6 mm Φ 40 m
Cu 1 mm² 150 m
Cu 1,5 mm² 220 m
Cu 2,5 mm² 370 m
Température ambiente admise -15...+60°C
Humidité ambiente admise D,DIN 40040
Type de protection du boîtier IP30,DIN 40050
Poids 0,110 kg
| MANUEL DE MAINTENANCE CHAUFFAGE | A0C 45 | 22 |
| VENTILATION | Raccordements | |
| CLIMATISATION |
Exemple 1 - Installation avec
- commande à distance avec signal d'erreurs
- commande d'heure d'occupation/non-occupation d'une installation secondaire
- couplage en cascade de chaudières
Réglages:
- tiroir AZY12.45:
• curseur R1 en position -R2 • curseur H3 en position "on/off"
- interrupteur tout ou rien SEZ25.1 sur 70% (7V-)

B1 Commande à distance QAA22 72 E1 Première chaudière E2 Deuxième chaudière E3 Installation secondaire, par exemple échangeur d'eau chaude sanitaire K1 Convertisseur tout ou rien SEZ250 K2 Convertisseur tout ou rien SEZ25.1 N1 Régulateur RVL45 avec module d'optimisation AOC45
Example 3 - Installation avec:
- commande à distance avec signal d'erreur (sonde d'ambiance non raccordée)
- sonde de température ambiante séparée
- commande d'heure d'occupation/non-occupation d'une installation secondaire
Réglages:
- tiroir AZY12.45:
curseur R1 en position -R2 • curseur H3 en position "erreur"

B1 Sonde de température ambiante QAA21 B2 Commande distance QAA22.72 E1 Installation secondaire, par exemple échangeur d'eau chaude sanitaire K1 Convertisseur tout ou rien SEZ25.0 N1 Régulateur RVL45 avec module d'optimisation AOC45
Exemple 2 - Installation avec:
- Régulation de température de chaudière en fonction des conditions extérieures - Avertisseur sonore (signal d'erreur) - Commande d'occupation/non-occupation d'une installation secondaire
Réglages
- tiroir AZY12.45 : curseur R1 dans la position "on/off" curseur H3 dans la position "erreur"
- convertisseur tout ou rien SEZ25.1 sur 70% (7V-)
B1 Sonde de température ambiante QAA21 B2 Sonde de départ de chaudière QAE21 E1 KIaxon E2 Bruleur avec son coffret de sécurité E3 Installation secondaire, par ex préparation d'eau chaude sanitaire F1 Chaîne de sécurité K1 Convertisseur tout ou rien SEZ25.0 K2 Convertisseur tout ou rien SEZ25.1 N1 Régulateur RVL45 avec module d'optimisation AOC45 N2 Régulateur de température de chaudière en fonction des conditions extérieures SEZ25.2
