MODE D'EMPLOI QAA 78.610 SIEMENS

2.1 Indications concernant la responsabilité pour les produits ......................... 10

5.1.4 Vue d'ensemble des réglages.....................................................................43

6.25.3 Code de fonctionnement spécial...............................................................155

7.3 Fonctions supplémentaires générales ......................................................1595/180

Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

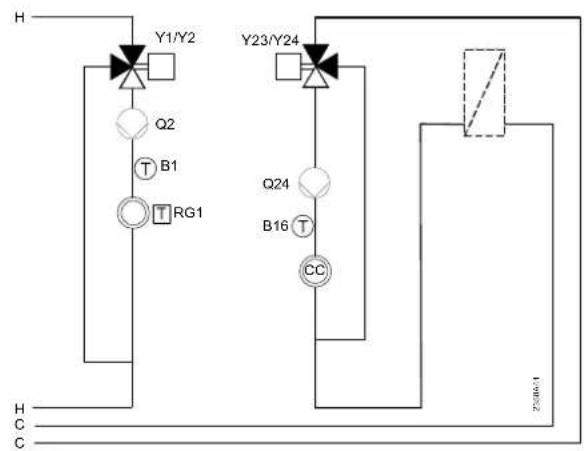

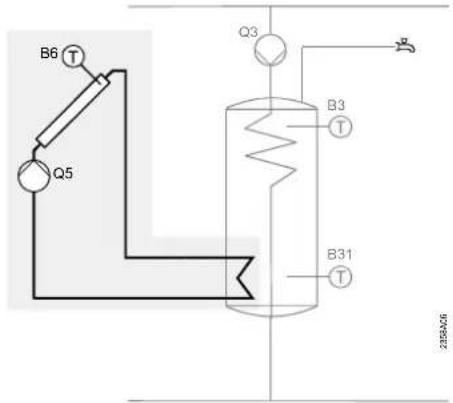

7.4 Fonctions supplémentaires avec vannes mélangeuses ou module

8.3 Interfaces utilisateur et appareils d'ambiance AVS37.. / QAA7x.. / QAA55..173

8.8.3 Pt1000 ......................................................................................................1786/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 1 Vue d'ensemble Le présent Manuel d'utilisation décrit l'utilisation et la configuration des appareils du tableau ci-dessous et s'adresse aussi bien aux utilisateurs qu'aux chauffagistes. ASN Série Titre RVS43.143 B Appareil de base pour chaudière RVS63.243 B Appareil de base pour chaudière RVS63.283 B Appareil de base pour chaudière AVS75.390 B Module d'extension AVS37.294 B Interface utilisateur AVS37.390 A Appareil de service et d'exploitation "basic" QAA75.610 B Appareil d'ambiance (filaire) QAA75.611 B Appareil d'ambiance filaire avec éclairage de l'arrière plan QAA78.610 B Appareil ambiance sans fil QAA55.110 A Appareil d'ambiance "basic" AVS16.290 A Bloc d'alimentation AVS71.390 A Module RF AVS14.390 A Répéteur RF AVS13.399 A Sonde extérieure RF Les produits suivants sont décrits dans des documentations séparées: QAC34 Sonde de température extérieure CTN 1 kΩ QAD36 sonde d'applique CTN 10 kΩ QAZ36 Sonde de température à plongeur CTN 10 kΩ7/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

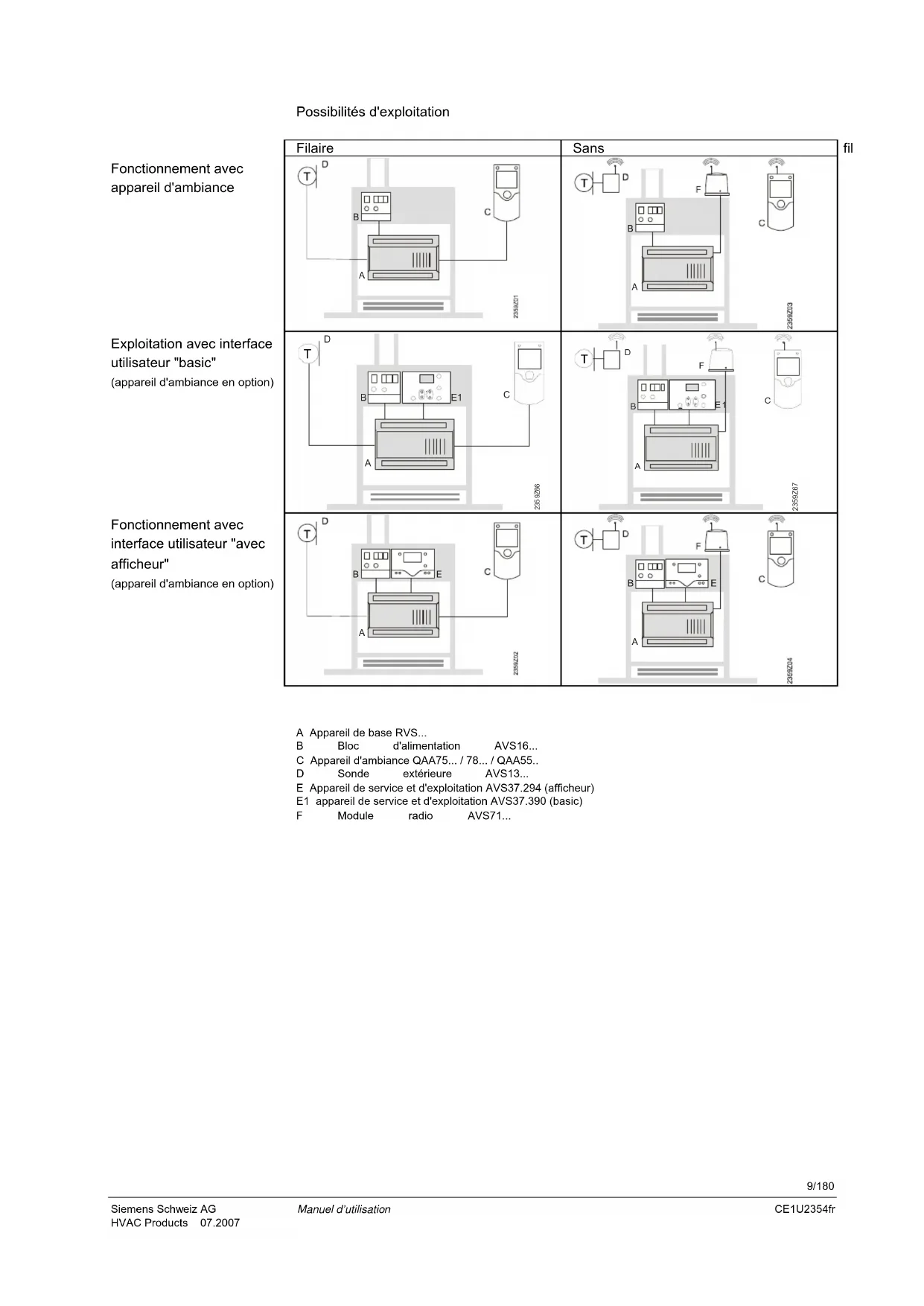

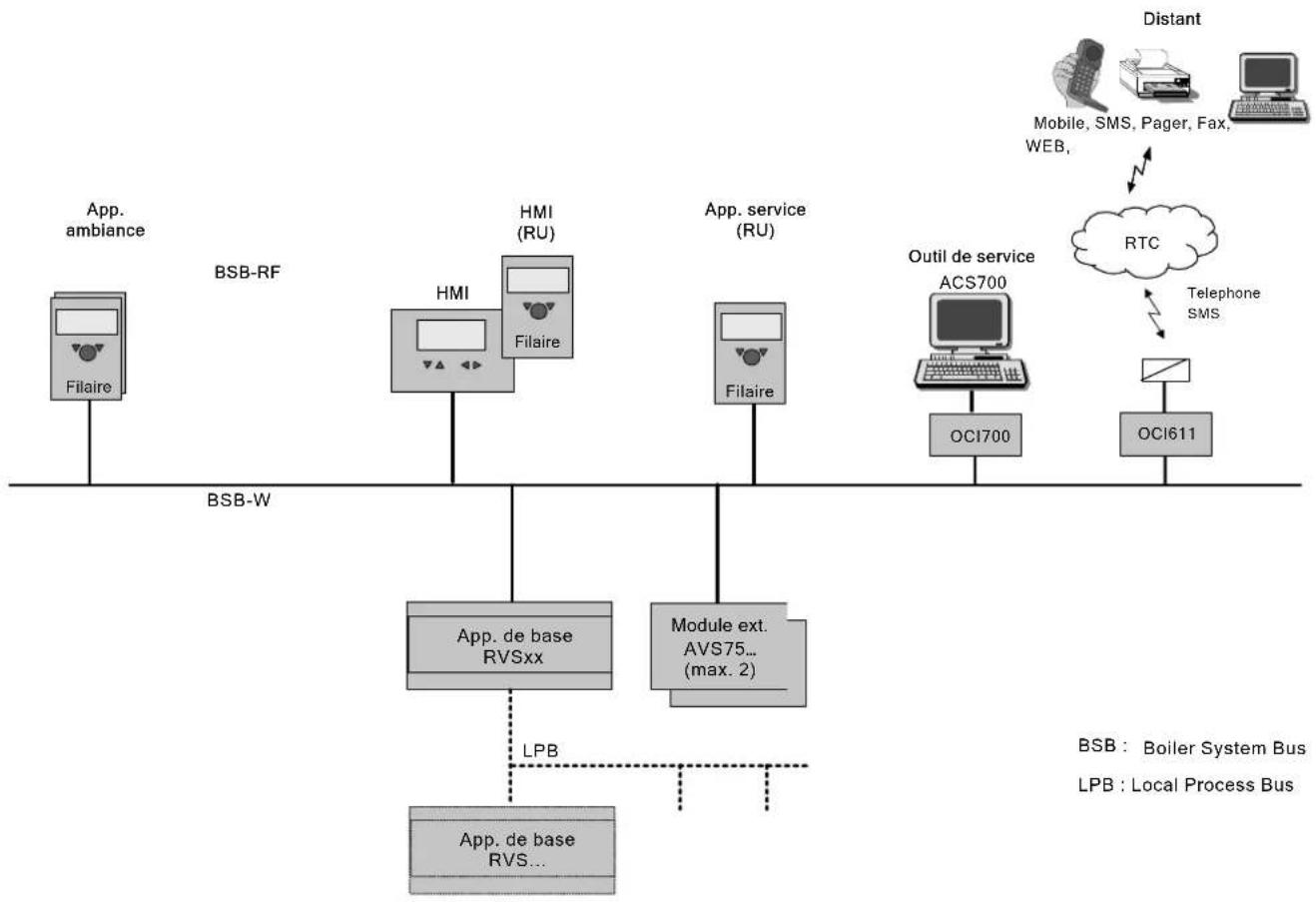

1.1 Présentation de la gamme

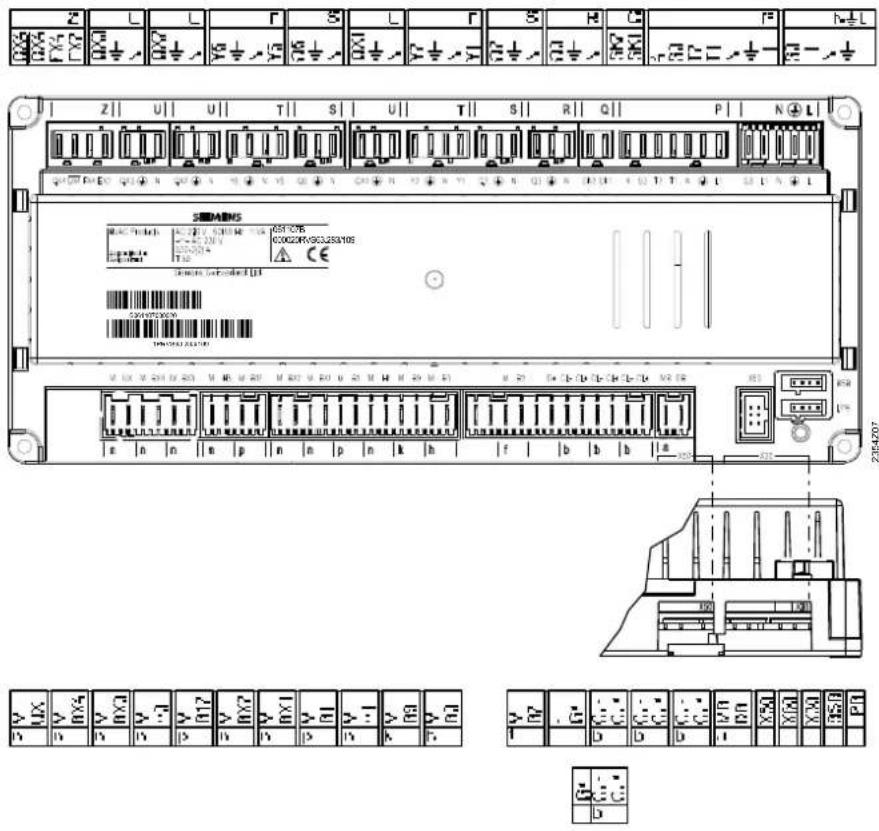

A Appareil de base RVS... B Bloc d'alimentation AVS16... C Appareil d'ambiance QAA75... / 78... / QAA55.. D Sonde extérieure AVS13... E Appareil de service et d'exploitation AVS37.294 (afficheur) E1 appareil de service et d'exploitation AVS37.390 (basic) F Module radio AVS71... Fonctionnement avec appareil d'ambiance Exploitation avec interface utilisateur "basic" (appareil d'ambiance en option) Fonctionnement avec interface utilisateur "avec afficheur" (appareil d'ambiance en option)10/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2 Indications relatives à la sécurité

2.1 Indications concernant la responsabilité pour

• Les appareils doivent être exclusivement utilisés dans des installations techniques répondant aux applications et aux caractéristiques décrites.

• L'emploi des appareils suppose le respect de toutes les exigences énoncées au chapitre "Caractéristiques techniques".

• Respecter les prescriptions locales d'installation.

• Les appareils ne doivent pas être ouverts. Toute infraction annule la garantie.11/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 3 Montage et installation

3.1 Consignes de sécurité

• L'alimentation électrique doit être coupée avant l'installation.

• Les connexions pour la très basse tension et la tension secteur sont séparées.

• Pour le câblage, respecter les exigences de la classe d'isolation électrique II : les lignes de sonde et les lignes d'alimentation secteur ne doivent pas être situées dans le même chemin de câbles.

• La circulation de l'air autour de l'appareil doit être assurée afin que la chaleur produite par l'appareil puisse être évacuée. Dans tous les cas de figure, il faut laisser une zone libre d'au moins 10 mm au- dessus des fentes de refroidissement de la face supérieure et inférieure de l'appareil. Cette zone libre ne doit pas être accessible et aucun objet ne doit y être inséré. Lorsque l'appareil installé est intégré dans un autre boîtier isolant, les distances latérales autour des fentes de refroidissement doivent être de 100 mm maximum.

• L'appareil est construit conformément aux directives de la classe d'isolation électrique II et doit être installé selon ces prescriptions.

• L'appareil ne doit être mis sous tension qu'une fois le montage terminé. Sinon, il y a un risque de choc électrique sur les bornes et par les fentes de refroidissement.

• Ne pas exposer l'appareil à des projections de gouttelettes d'eau.

• Température ambiante admissible lorsque l'appareil est installé : 0...50°C.

• Les câbles secteur doivent être clairement séparés des lignes de très basse tension (sondes) (distance minimale 100 mm).

• Boîtier pour montage mural Installation électrique Ingénierie Lieu de montage12/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Vissé Sur rail DIN 2359Z09

A: Montage / B : Démontage Remarque: Un clip de montage est nécessaire pour le montage sur rail DIN!

Dimension X : Connecteur avec languettes : 70 mm min. Connecteur sans languettes : 60 mm min.

Type de montage Dimensions et schéma de découpe Espace libre en h auteur13/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Utilisation Connecteur Type de connecteur L Phase 230 V~ appareil de base N L AGP4S.05A/109 Fil de protection N Phase neutre L1 Phase 230 V~ brûleur S3 Sortie panne de brûleur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase de la 1e allure du brûleur T2 1e allure du brûleur EN S3 Entrée de défaut brûleur 4 Entrée brûleur heures fonct. 1ère allure. SK1 Dispositif de sécurité Q AGP8S.02E/109 SK2 Dispositif de sécurité N Phase neutre R AGP8S.03A/109 Fil de protection Q3 Pompe de charge/vanne de dérivation ECS N Phase neutre S AGP8S.03B/109 Fil de protection Q2 1e pompe de chauffage Y1 1er circuit chauffage : ouverture T AGP8S.04B/109 N Phase neutre Fil de protection Y2 1er circuit chauffage : fermeture N Phase neutre U AGP8S.03C/109 Fil de protection QX1 1e sortie multifonctions N Phase neutre S AGP8S.03B/109 Fil de protection Q6 2e pompe de chauffage Y5 2e circuit chauffage : ouverture T AGP8S.04B/109 N Phase neutre Fil de protection Y6 2e circuit chauffage : fermeture N Phase neutre U AGP8S.03C/109 Fil de protection QX2 2e sortie multifonctions N Phase neutre U AGP8S.03C/109 Fil de protection QX3 3e sortie multifonctions EX2 Entrée multifonctions Z AGP8S.04C/109 FX4 (T6) Phase 4e sortie multifonctions (Phase brûleur 2 allure) QX4 (T7)

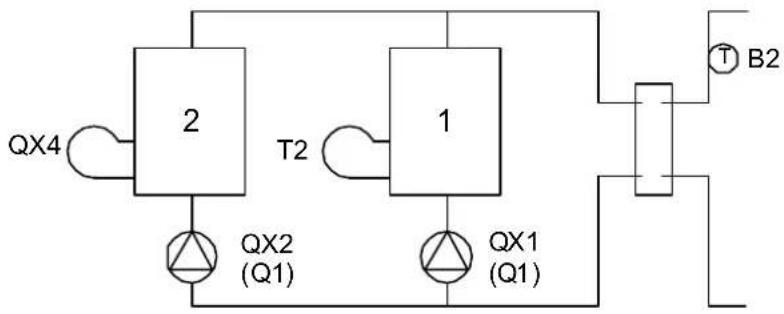

4. Sortie multifonctions Arrêt

(brûleur 2e allure Arrêt) QX4 (T8)

4. Sortie multifonctions marche (2ème

allure du brûleur EN)

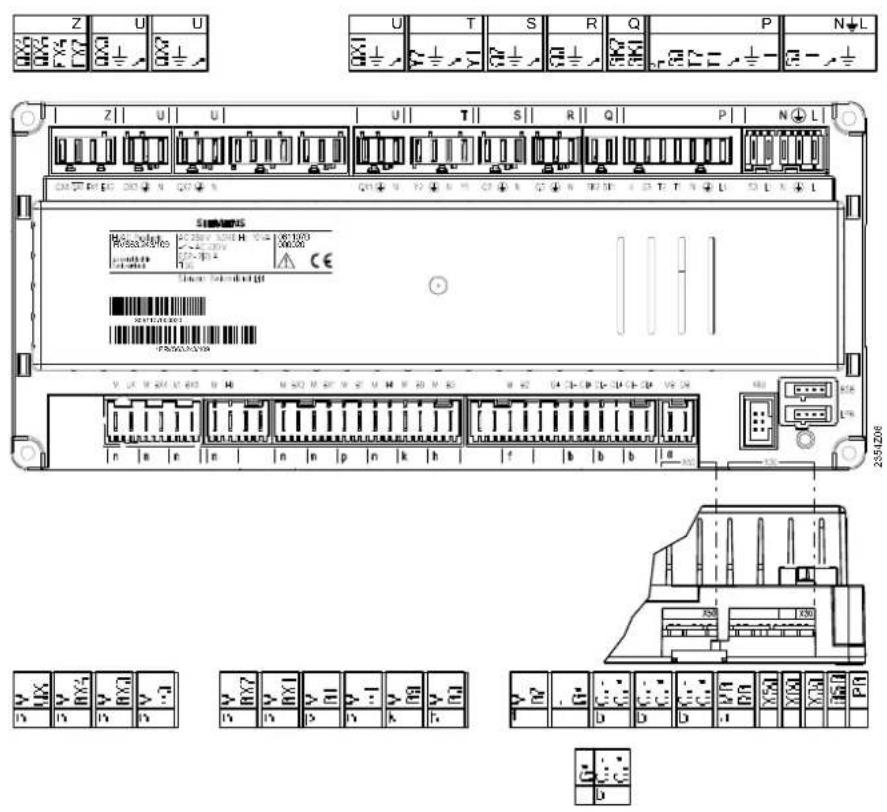

Désignation des bornes Tension secteur16/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Utilisation Connecte

Type de connecteur BSB Outil de service OCI700 - - LPB Outil de service OCI700 - - X60 Module radio AVS71.390 - - X50 Module d'extension AVS75.390 - AVS82.490/109 X30 Interface utilisateur / Tableau de commande de chaudière

AVS82.491/109 DB Données du bus AGP4S.02H/109 MB Masse du bus CL+ Données BSB AGP4S.02A/109 CL- Masse BSB b CL+ Données appareil d'ambiance 2 AGP4S.02A/109 CL- Masse appareil d'ambiance 2 b CL+ Données appareil d'ambiance 1 AGP4S.02A/109 CL- Masse appareil d'ambiance 1 b AGP4S.03D/109 G+ Appareil d'ambiance alimentation 12V B2 Sonde de chaudière AGP4S.02B/109 M Masse f B3 Sonde ECS en haut AGP4S.02C/109 M Masse h B9 Sonde de température extérieure AGP4S.02D/109 M Masse k H1 Entrée numérique /0...10V AGP4S.02F/109 M Masse n B1 Sonde de départ circuit de chauffage 1 AGP4S.02G/109 M Masse p BX1 Entrées de sonde multifonctions 1 AGP4S.02F/109 M Masse n BX2 Entrées de sonde multifonctions 2 AGP4S.02F/109 M Masse n B12 Sonde de départ CC 2 AGP4S.02G/109 M Masse p H3 Entrée numérique/0..10 V- AGP4S.02F/109 M Masse n BX3 Entrées de sonde multifonctions 3 AGP4S.02F/109 M Masse n BX4 Entrées de sonde multifonctions 4 AGP4S.02F/109 M Masse n UX Sortie 0…10V– n AGP4S.02F/109 M Masse

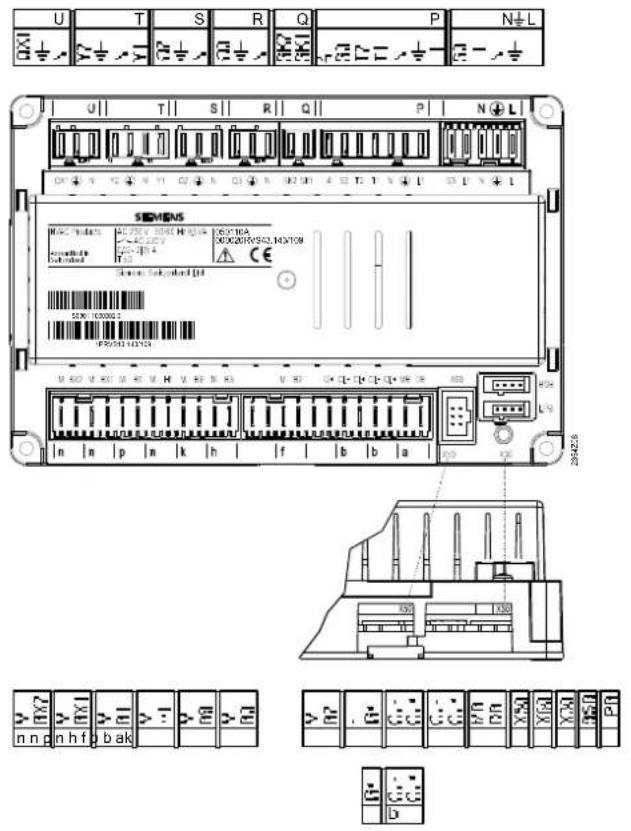

Ingénierie, lieu de montage et type de montage correspondent aux indications pour les modules de base.

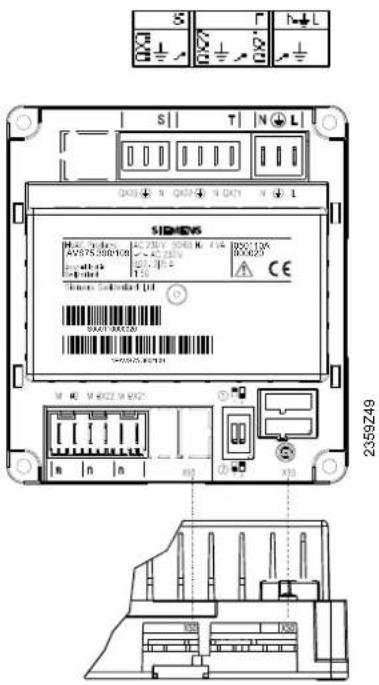

Le module d'extension AVS75.390 est raccordé à l'appareil de base avec le câble de raccordement AVS83.490/109, sur la prise X. Les connecteurs sont codés. Dimensions et schéma de découpe Raccordements18/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Utilisation Connecteur Type de connecteur L Phase 230 V~ appareil de base N L AGP4S.03E/109 Fil de protection N Phase neutre QX21 Affectation selon fonction T AGP8S.04B/109 N Phase neutre Fil de protection QX22 Affectation selon fonction N Phase neutre S AGP8S.03B/109 Fil de protection QX23 Affectation selon fonction

Utilisation Connecteur Type de connecteur X30 Interface utilisateur / Tableau de commande de chaudière

AVS82.491/109 X50 Appareil de base AVS82.490/109 BX21 Affectation selon fonction AGP4S.02F/109 M Masse n BX22 Affectation selon fonction AGP4S.02F/109 M Masse n H2 Entrée numérique/0..10 V- AGP4S.02F/109 M Masse n Avec les deux paramètres Fonction module extension 1 (ligne de commande 6020)

• Fonction module extension 2 (ligne de commande 6021) Définit l'application du module considéré . Désignation des bornes Tension secteur Très basse tension Affectation des bornes20/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

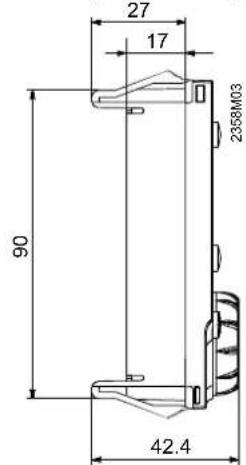

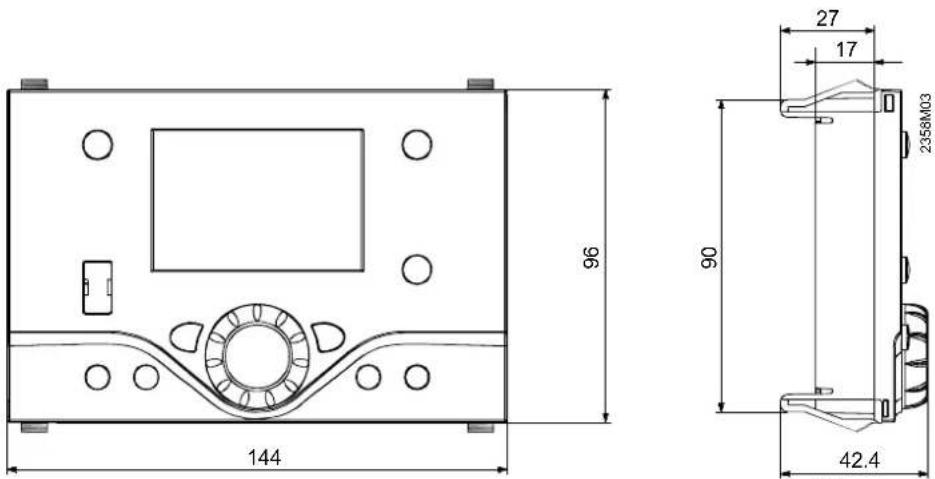

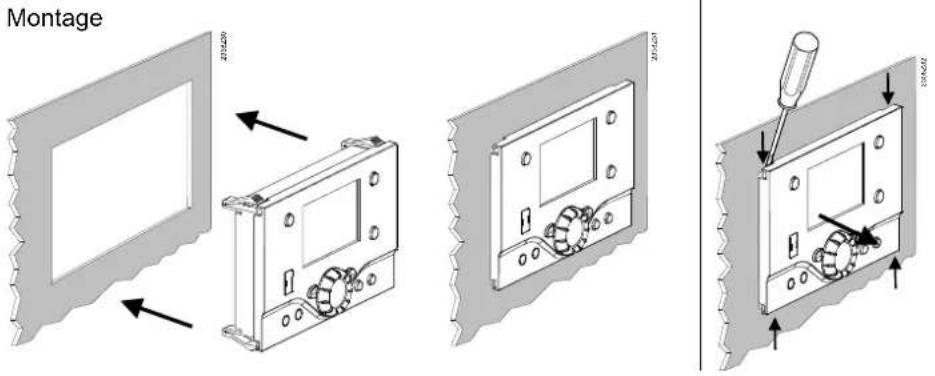

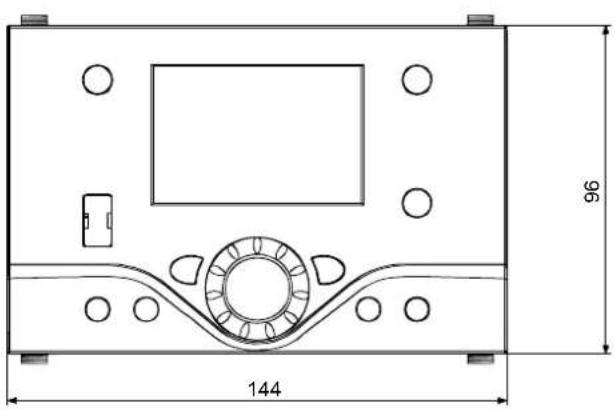

3.4 Interface utilisateur AVS37.294

L'interface utilisateur AVS37.294 est raccordée à l'appareil de base avec le câble de raccordement AVS82.491/109, sur la prise X. Les connecteurs sont codés. 2358M03

3.5 Interface utilisateur AVS37.390

L'interface utilisateur AVS37.294 est raccordée à l'appareil de base avec le câble de raccordement AVS82.491/109, sur la prise X. Les connecteurs sont codés. 2354M01

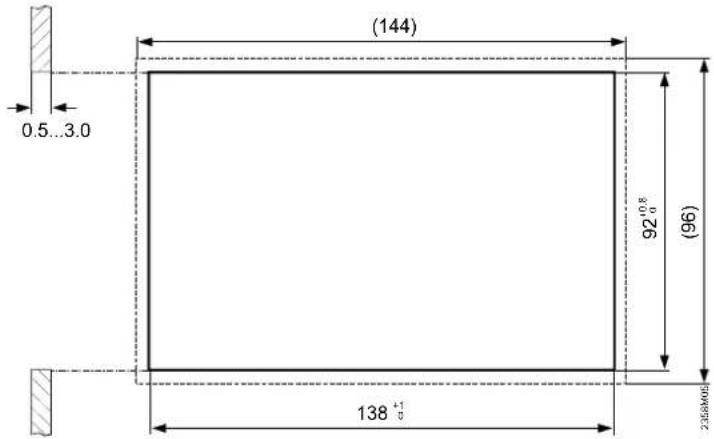

A Tableau de commande, façade d'armoire Découpe Raccordements Encombrements22/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

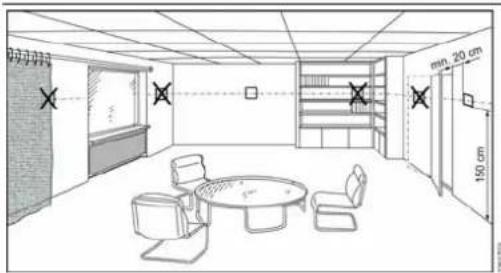

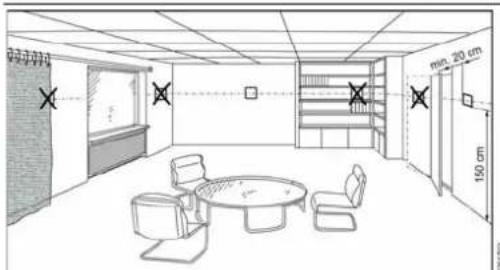

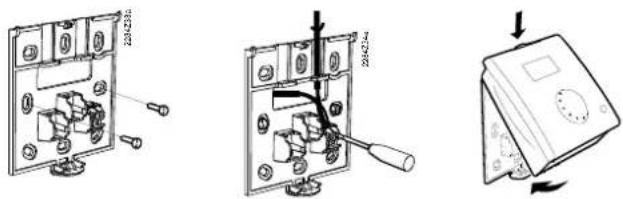

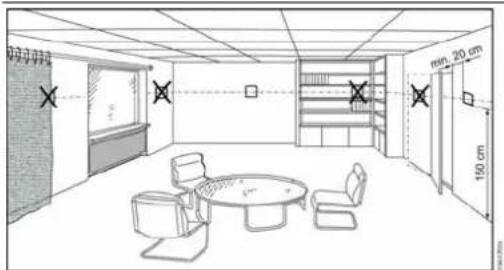

L'appareil d'ambiance doit être monté dans la salle de séjour principale en tenant compte des points suivants :

• Pour éviter que la mesure de la température de l'air ambiant par la sonde ne soit faussée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).

• En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place. Si l'on éloigne l'appareil du socle, il n'est plus alimenté et est donc hors service. 2284Z33a 2284Z34a

• Ne pas exposer l'appareil à des projections de gouttelettes d'eau

2284 Z40 1 CL+ Données BSB 2 CL- Masse BSB

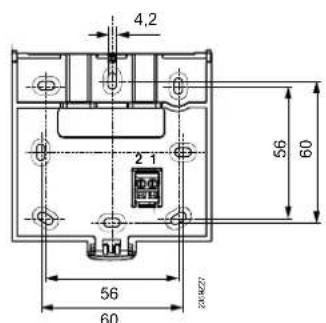

Ingénierie Type de montage Raccordements Dimensions et schéma de découpe23/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

L'appareil d'ambiance doit être monté dans la salle de séjour principale en tenant compte des points suivants :

• Pour éviter que la mesure de la température de l'air ambiant par la sonde ne soit faussée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).

• En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place. Si l'on éloigne l'appareil du socle, il n'est plus alimenté et est donc hors service. 2359Z25

Borne Désignation QAA75.610 QAA75.611 1 CL+ Données BSB Données BSB 2 CL- Masse BSB Masse BSB 3 G+ réservé Alimentation 12 V- Ingénierie Type de montage Raccordements24/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2359Z50 4,2

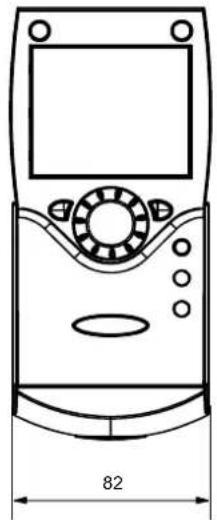

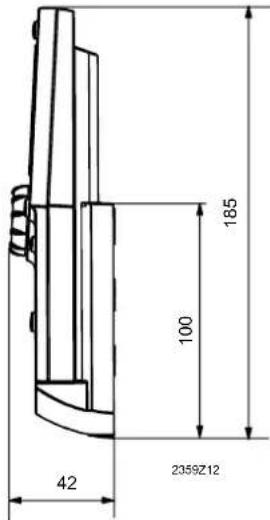

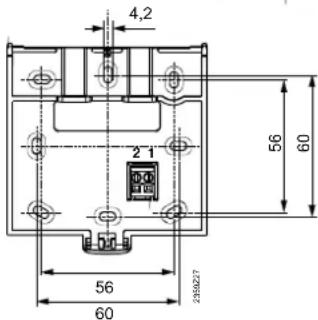

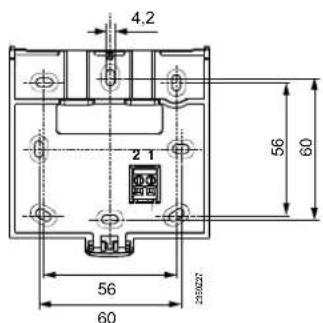

Dimensions et schéma de découpe25/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

3.8 Composants sans fil

Choisir un emplacement présentant le moins d'obstacles possible à l'émission. Respecter les points suivants:

• Eviter la proximité des câbles électriques, des champs magnétiques forts ou d'appareils tels que PC, téléviseurs, appareils à micro-ondes etc.

• Eviter l'ombre de réception d'éléments métalliques de grande dimension ou d'éléments de construction comportant un treillis métallique serré (verre ou béton spécial par ex.)

• La distance entre l'émetteur et le récepteur ne doit pas dépasser 30 m ou 2 étages.

3.8.1 Module radio AVS71.390

Le module radio élargit la gamme en permettant une communication sans fil. Les appareils prévus (par ex. un appareil d'ambiance) peuvent dans ce cas transmettre des données par radio et n'ont plus besoin de fils de liaison. Ne pas monter l'appareil à l'intérieur d'un boîtier métallique (chaudière par ex.). 2359Z23 Touche 2359Z57

Le câble est préparé avec un connecteur qui est relié au raccordement X60 du régulateur. Avant le raccordement, l'appareil de base doit être hors tension! L'établissement de la liaison radio est décrit ci-après dans les chapitres concernant les composants sans fil correspondants.

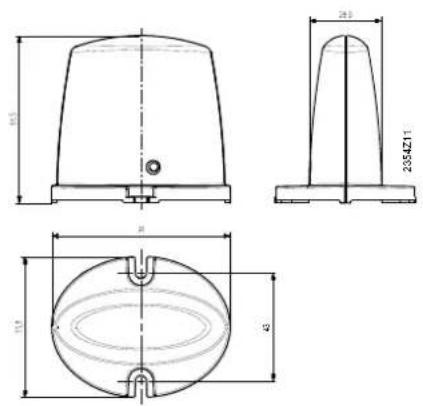

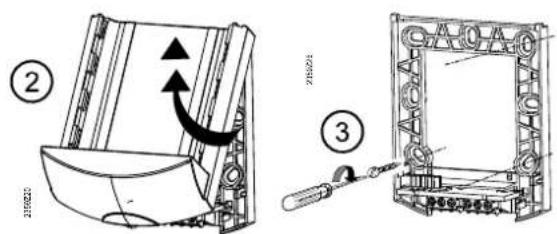

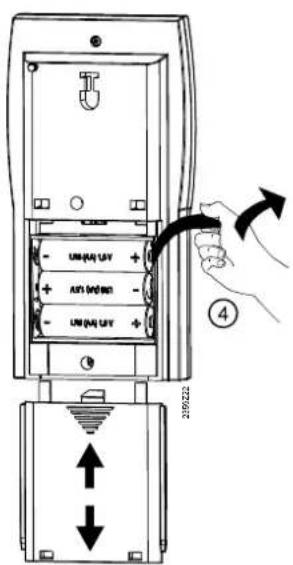

Ingénierie Type de montage Raccordement Liaison radio Dimensions et schéma de découpe26/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

L'appareil d'ambiance doit être monté dans la salle de séjour principale en tenant compte des points suivants :

• Pour éviter que la mesure de la température de l'air ambiant par la sonde ne soit faussée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).

• En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place.

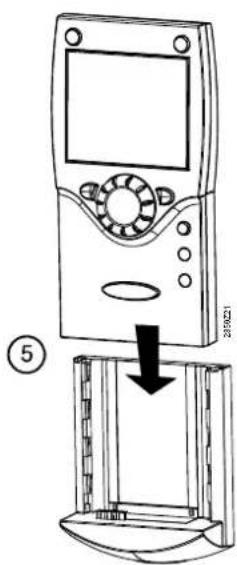

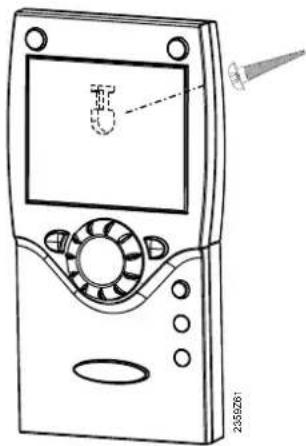

Ingénierie Montage sur embase27/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Etablir la liaison radio avant de monter l'appareil, à proximité du module radio, pour que tous les composants se situent dans le rayon d'action. Pour établir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et les piles doivent être mises en place correctement dans l'appareil d'ambiance.

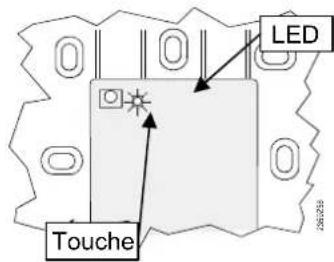

1. Appuyer pendant 8 secondes minimum sur la touche du module radio installé,

jusqu'à ce que la diode du module radio clignote rapidement.

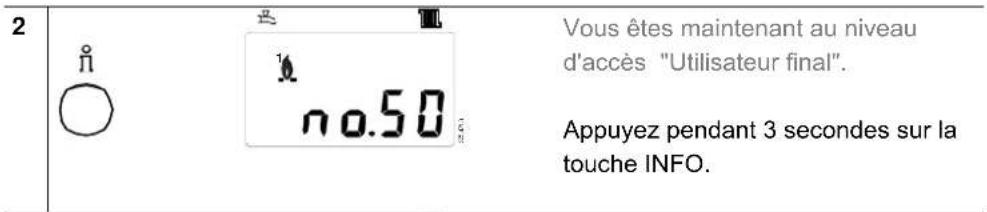

2. Sur l'appareil d'ambiance, passer dans le mode programmation en appuyant sur la

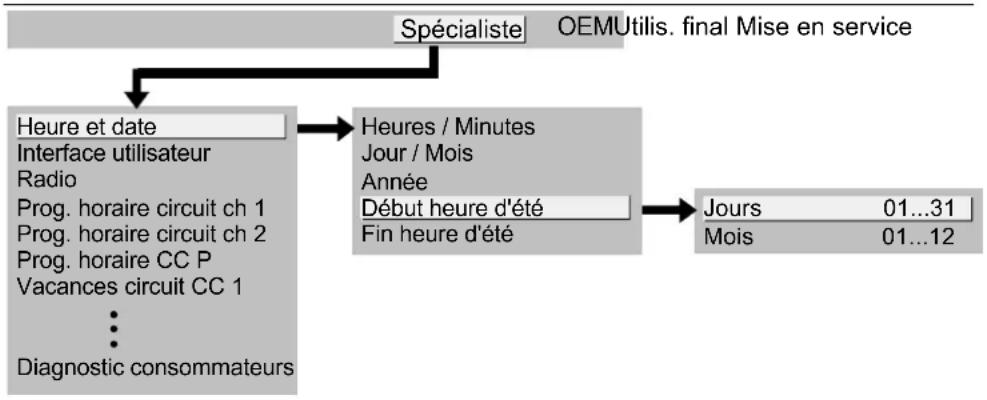

3. Appuyer pendant 3 secondes minimum sur la touche Info et sélectionner le niveau

d'accès "Mise en service" à l'aide du bouton rotatif. Appuyer ensuite sur OK.

4. Sélectionner avec le bouton la page de commande "Interface utilisateur" et appuyer

5. Sélectionner la ligne 40 " Utilisation comme.. " et effectuer le réglage souhaité.

Appuyer ensuite sur OK.

6. Sélectionner avec le bouton la page de commande "Radio" et appuyer sur la

7. Sélectionner la ligne de réglage "Liaison" (ligne 120). Appuyer ensuite sur OK.

8. Régler "Oui" avec le bouton et appuyer sur le bouton OK. L'établissement de la

9. L'affichage indique en % la progression de l'établissement de la liaison. Cette

opération peut durer de 2 à 120 secondes.

10. La liaison est établie lorsque l'affichage indique "appareil prêt à fonctionner" et

lorsque la diode du module radio s'éteint. Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.

Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance. Sélectionner (comme indiqué plus haut aux points 2 à 4) la page de commande "Radio" sur l'appareil d'ambiance et activer le "Mode test" à la ligne 121. Type de montage sans socle Raccordements/ alimentation Liaison radio Etablissement de la liaison radio Test28/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Exemple d'affichage au moment du test : Le chiffre de gauche indique les télégrammes émis, le chiffre de droite les télégrammes reçus. Le test prend fin au bout de 24 télégrammes. Il est considéré comme réussi si 50 % au moins des télégrammes émis sont reçus. Bedieneinheit Testmode

Si le test n'est pas concluant, il faut choisir un autre emplacement de montage ou utiliser le répéteur radio AVS14.390.

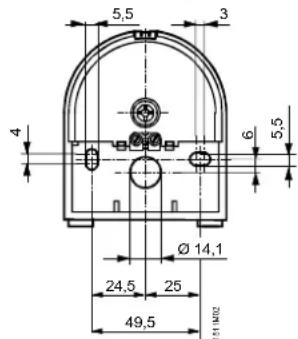

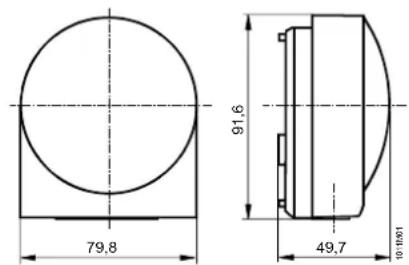

Dimensions et schéma de découpe29/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2359Z53

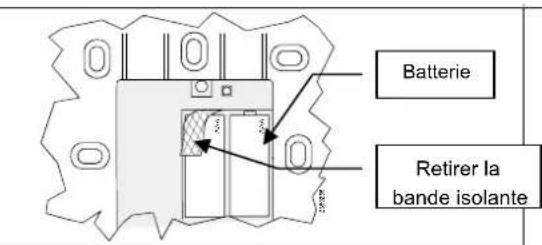

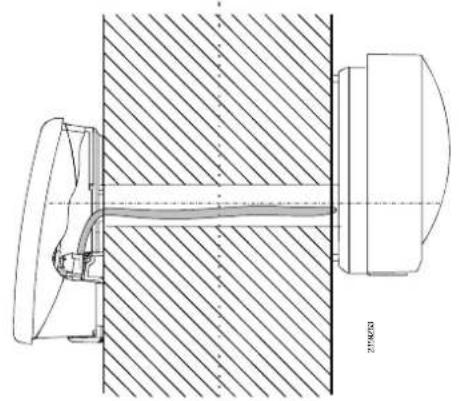

3.8.3 Sonde extérieure radio AVS13.399

• L'émetteur radio doit être monté à l'intérieur de l'immeuble.

• Il doit être placé de façon à rester accessible en cas de changement de piles. Emetteur radio Sonde extérieure

La sonde extérieure est reliée à l'émetteur radio par un câble à deux fils; les raccordements sont permutables. Alimentation par 2 piles. 1.5 V piles alcalines AAA (LR03 ). Type de montage Raccordements 2359Z542359Z302359Z332359Z31 2359Z55 AAA AAA Retirer la bande isolante Batterie 2359Z32 2359Z5930/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2359Z58 AAA AAA

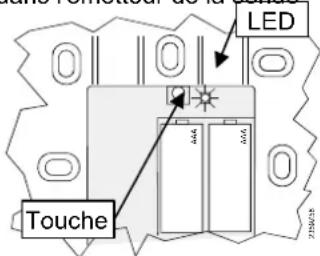

Etablir la liaison radio avant de monter l'appareil, à proximité du module radio, pour que tous les composants se situent dans le rayon d'action. Pour établir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et les piles doivent être mises en place correctement dans l'émetteur de la sonde extérieure.

1. Appuyer pendant 8 secondes minimum sur la

touche du module radio, jusqu'à ce que la diode du module radio clignote rapidement.

2. Appuyer pendant 8 secondes minimum sur la

touche de l'émetteur de la sonde extérieure, jusqu'à ce que cette diode aussi clignote rapidement.

3. La liaison n'est établie que lorsque la diode du module radio s'éteint.

4. Appuyer à nouveau brièvement sur la touche de l'émetteur de la sonde extérieure

jusqu'à ce que la diode s'éteigne.

Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.

• Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance.

1. Sur l'émetteur de la sonde extérieure appuyer sur la touche 3 pendant au maximum

8 secondes, jusqu'à ce que la diode commencer à clignoter lentement .

2. Si la communication radio fonctionne, la diode du module radio s'allume brièvement

toutes les 10 secondes.

3. Après le contrôle, appuyer à nouveau brièvement sur la touche de l'émetteur de la

sonde extérieure, jusqu'à ce que la diode s'éteigne.

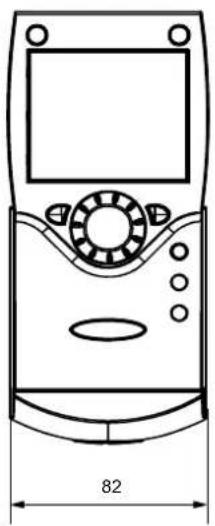

Liaison radio Etablissement de liaison Test Dimensions et schéma de découpe LED Touche31/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

3.8.4 Répéteur radio AVS14.390

• Pour l'établissement de la liaison radio, l'appareil doit être provisoirement relié à l'alimentation avant le montage, afin de pouvoir réaliser et tester la liaison hertzienne.

• Le répéteur radio doit être monté à l'intérieur du bâtiment.

L'alimentation est fournie par le module d'alimentation joint. Les raccordements sont permutables.

Etablir la liaison radio avant de monter l'appareil, à proximité du module radio, pour que tous les composants se situent dans le rayon d'action. Pour établir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et l'alimentation du répéteur radio doit être branchée correctement.

1. Appuyer pendant 8 secondes minimum sur la touche du module radio, jusqu'à ce

que la diode du module radio clignote rapidement.

2. Appuyer sur la touche du répéteur radio installé

jusqu'à ce que la diode clignote rapidement.

3. La liaison n'est établie que lorsque la diode du

module radio s'éteint.

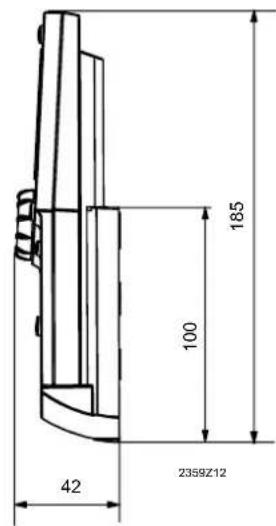

Test Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.

• Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance.

1. Appuyer pendant 8 secondes maximum sur la touche 3 du radio-répéteur, jusqu'à

ce que la diode clignote lentement.

2. Si la communication radio fonctionne, la diode du module radio s'allume brièvement

toutes les 10 secondes.

3. Après le contrôle, appuyer à nouveau brièvement sur la touche du répéteur radio,

jusqu'à ce que la diode s'éteigne.

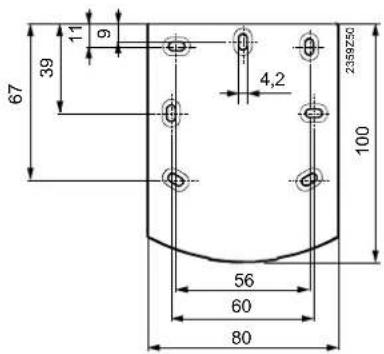

Type de montage Raccordements Liaison radio Etablissement de liaison Dimensions et schéma de découpe 2359Z56 LED Touche32/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

3.8.5 Test des composants sans fils

Pour vérifier si la liaison avec les composants requis est en état de fonctionner, consulter les lignes 130 à 135 dans la page de commande "Radio" (niveau d'accès "Mise en service").

3.9 Bloc d'alimentation AVS16.290

Le tableau de commande de chaudière est conçu pour l'intégration dans une chaudière à fioul ou à gaz murale ou au sol et ne peut être utilisé que pour ces applications. Les points suivants sont à respecter:

• Le tableau de commande ne peut être mis sous tension lorsque le montage dans la découpe prévue est complètement achevé. Si des extensions ou des caches ont été prévus pour les découpes, ils doivent être également mis en place avant la mise sous tension.

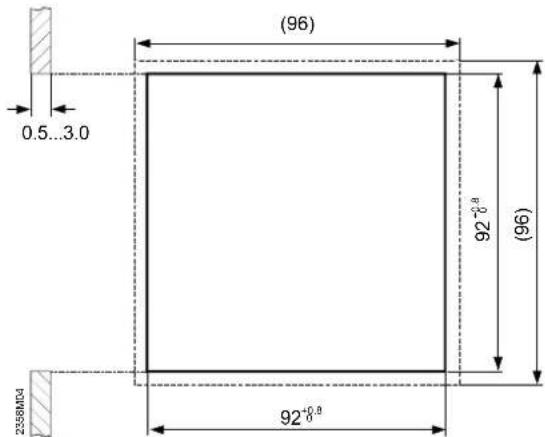

• Les dimensions de la découpe pour le montage sont de 92 mm x 92 mm; épaisseur de la matière 0,5 - 3,0 mm.

• Le tableau de commande peut être fixé par 4 clips prévus à cet effet.

• Le tableau de commande ne peut être mis sous tension lorsque le montage dans la découpe prévue est complètement achevé. Si des extensions ou des caches ont été prévus pour les découpes, ils doivent être également mis en place avant la mise sous tension.

• Le câblage du tableau de commande avec les bornes de raccordement ne comporte pas de collier. Il doit donc être fixé de façon correspondante dans la chaudière.

• Observer également les consignes d'installation locales. Montage Démontage 2358Z27 2358Z28 2358Z29 Secteur Borne Désignation L Phase 230 V~ bleu Fil de protection vert + jaune N Phase neutre bleu Borne Désignation 1 L Phase 230 V~ appareil de base marron

Fil de protection vert + jaune 3 N Phase neutre bleu 4 L1 Phase 230 V~ brûleur noir 5 S3 Entrée défaut brûleur -

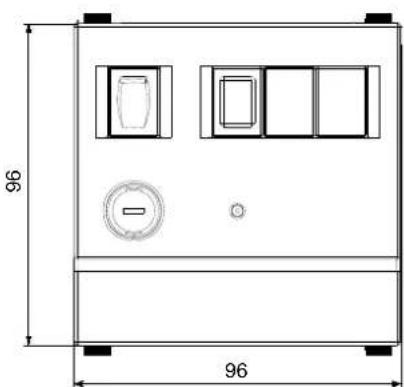

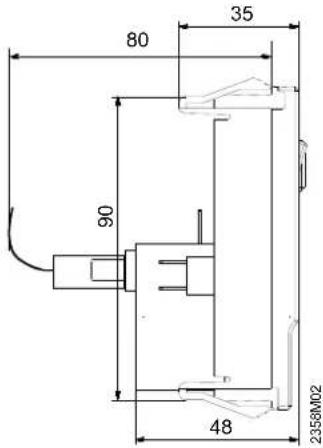

Type de montage Raccordements Connexion avec l'appareil de base33/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

L1 S3 2358A16 Arrivée secteur vers l'appareil de base RVS... Si Fusible 6,3AT S1 Commutateur principal avec lampe fluorescente verte STB Thermostat limiteur de sécurité 110°C H1 Lampe témoin‚ thermostat limiteur de sécurité verrouillé

Encombrements34/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 4 Mise en service La mise en service doit être précédée des opérations suivantes:

• La condition préalable est un montage et une installation électrique corrects et, dans le cas de solutions sans fil, la réalisation correcte de la liaison radio entre tous les accessoires nécessaires.

• Effectuer tous les réglages spécifiques de l'installation, en tenant compte en particulier des indications de la page de commande "Configuration". Le niveau d'accès correspondant doit être sélectionné comme suit : Sur l'appareil d'ambiance, passer dans le mode programmation en appuyant sur la touche OK. Appuyer pendant 3 secondes minimum sur la touche Info et sélectionner le niveau d'accès "Mise en service" à l'aide du bouton rotatif. Appuyer ensuite sur le bouton OK.

• Effectuer un test de fonctionnement comme indiqué ci-après.

• Remettre à zéro la température extérieure moyenne. (Page opérateur „Diagnostic consommateurs “, ligne de programmation "temp. ext. atténuée, 8703)

Pour faciliter la mise en service et la recherche des défauts, le régulateur dispose d'un test d'entrée/sortie qui permet de contrôler les entrées et les sorties du régulateur. Passer pour cela dans la page de commande "Test des entrées/sorties" et parcourir toutes les lignes de réglage. L'état de fonctionnement actuel peut être vérifié dans la page "Etat.

Pour un diagnostic détaillé de l'installation, vérifier les pages de commande "Diagnostic générateur" et "Diagnostic consommateurs.

4.1 Appareils de base

Contrôle des diodes Diode éteinte Absence d'alimentation Diode allumée Prêt à fonctionner Diode clignote Défaut local 2358Z33 LPB

Conditions requises Test de fonctionnement État de fonctionnement Diagnostic LED35/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 5 Utilisation

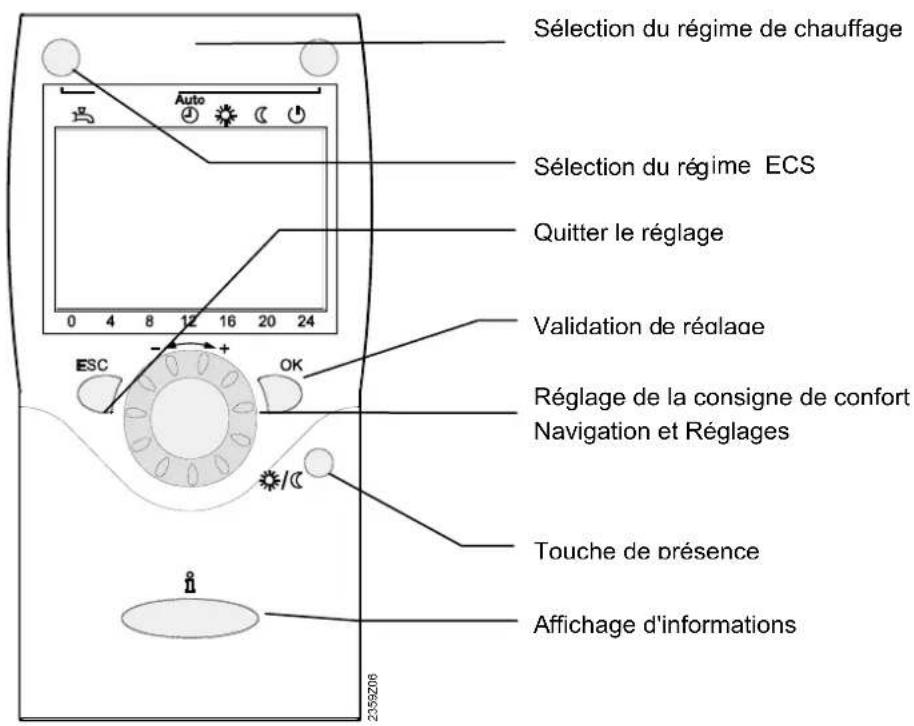

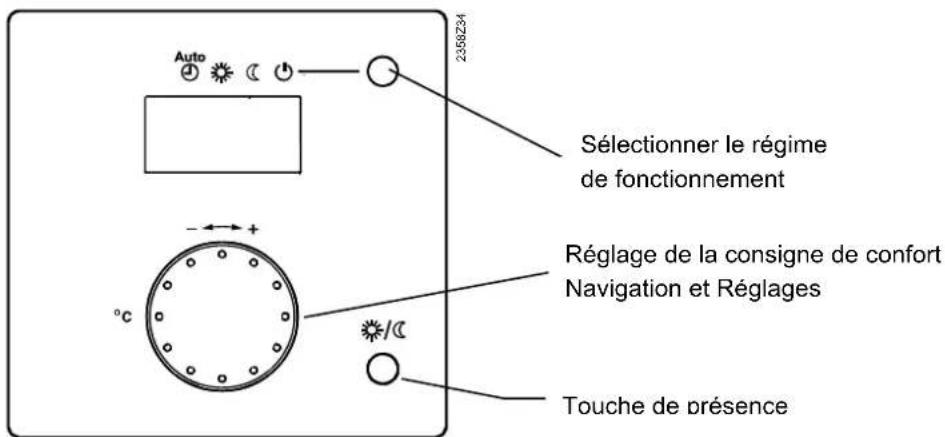

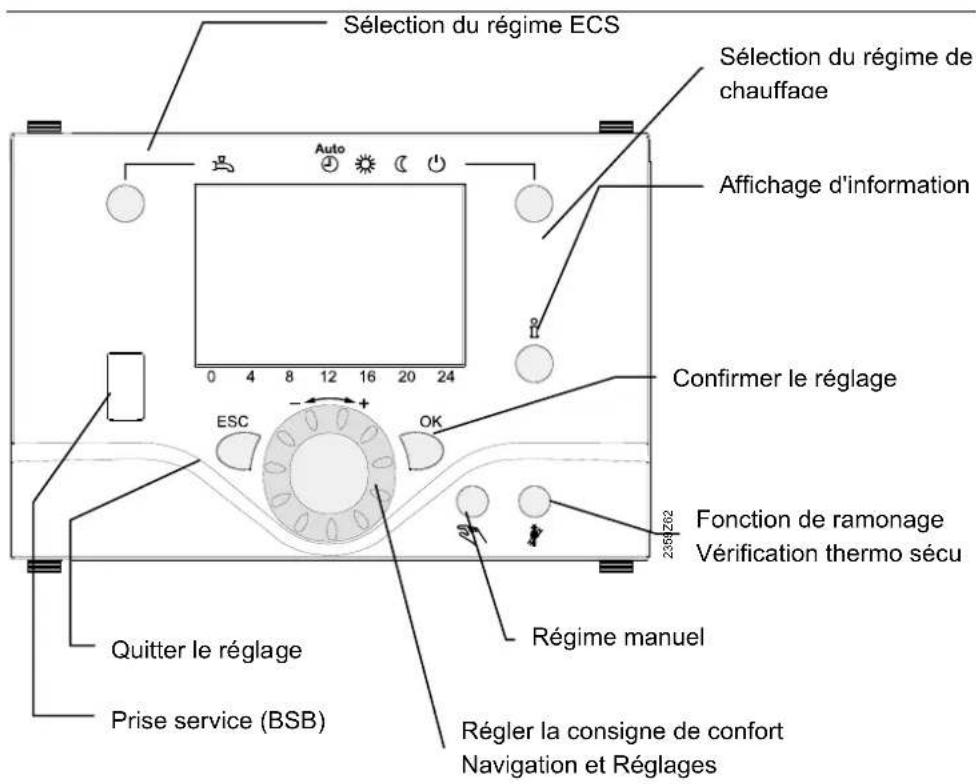

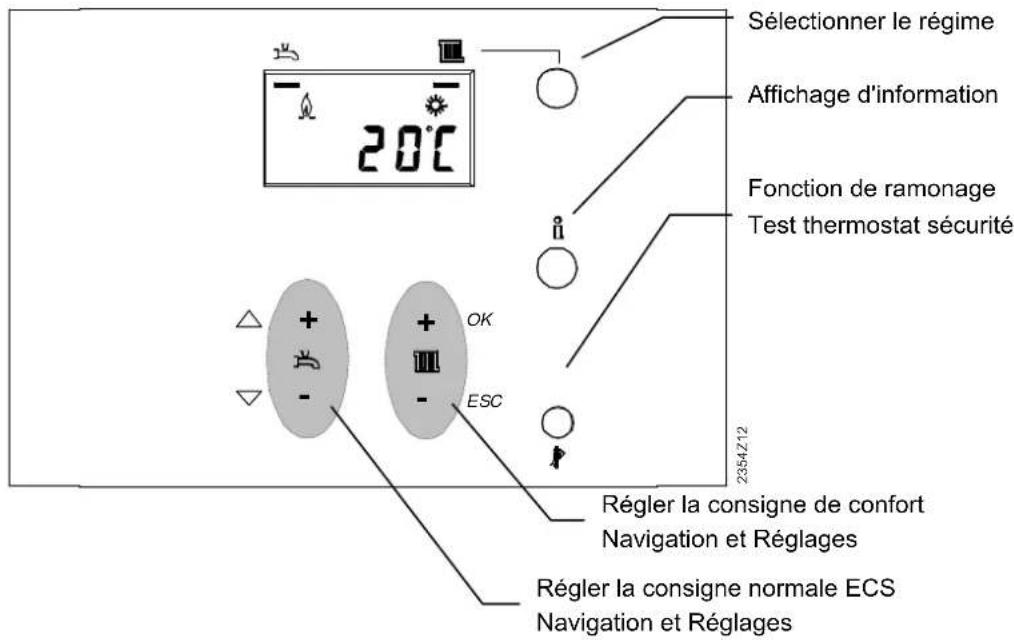

Eléments de commande

ppareil d'ambiance Interface utilisateur Sélection du régime de chauffage Sélection du ré

ffichage d'informations Réglage de la consigne de confort Navigation et Réglages Touche de présence Quitter le réglage Validation d e réglage Sélection du régime ECS Sélection du régime de chauffage

ffichage d'information Quitter le ré

Régler la consigne de confort Navigation et Réglages Confirmer le réglage Fonction de ramonage Vérification thermo sécu Régime manuel Prise service

Chauffage à la consigne confort Niveau Info activé Chauffage à la consigne réduite Programmation activée Chauffer à la consigne hors-gel Chauffage déconnecté provisoirement Fonction ECO active Processus en cours - attendre svp. Fonction vacances activée Changer les piles Référence au circuit de chauffage Brûleur en service (chaudière fioul/gaz uniquement) Maintenance / régime spécial

La touche permet de passer d'un régime à l'autre. La sélection est matérialisée par une barre qui apparaît sous le symbole correspondant. Régime automatique Le régime automatique règle la température ambiante selon le programme horaire. Propriétés du régime automatique :

• Chauffage selon programme horaire Consignes de température selon programme de chauffage "Consigne confort“

• Les fonctions de protection sont actives

• Automatisme de commutation été/hiver et automatisme de limites de chauffe journalières activés (fonctions ECO) Régime permanent

Le régime permanent maintient une température ambiante constante au niveau de fonctionnement choisi. Chauffage à la consigne confort Chauffage à la consigne réduite Propriétés du régime permanent:

• Régime de chauffage sans programme horaire

• Les fonctions de protection sont actives

• Commutation été/hiver (fonctions ECO) et limites de chauffe journalières inactives en cas de fonctionnement permanent avec la consigne de confort

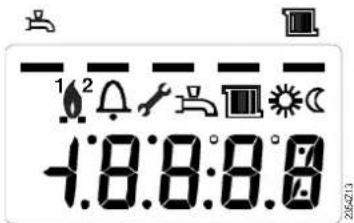

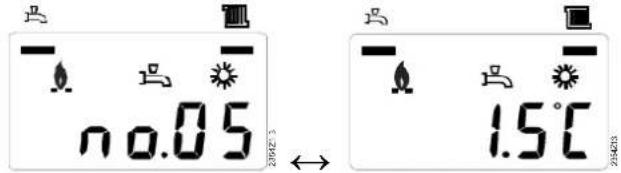

Possibilités d'affichage

ffichage Sélection du régime de chauffage37/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Mode protection Dans le mode protection, le chauffage est déconnecté. L'installation reste néanmoins protégée contre le gel (température de protection hors-gel), à condition que la tension d'alimentation ne soit pas interrompue. Propriétés du mode protection :

• Température pour la protection hors-gel

• Les fonctions de protection sont actives

• Commutation été/hiver (fonctions ECO) et limites de chauffe journalières actives La touche Froid permet de sélectionner le mode de fonctionnement "Refroidissement". La sélection est matérialisée par l'apparition d'une barre sous le symbole correspondant. Mode refroidissement Le mode "Refroidissement" règle la température ambiante en fonction du programme horaire. Propriétés du mode refroidissement : − Mode froid manuel − Mode froid selon programme horaire − Consigne de température selon "Consigne confort refroidissement" − Fonctions de protection actives − Commutation auto été/hiver active − Compensation été La touche permet d'activer ou de déconnecter le régime ECS. La sélection est matérialisée par une barre qui apparaît sous le symbole correspondant. Régime ECS

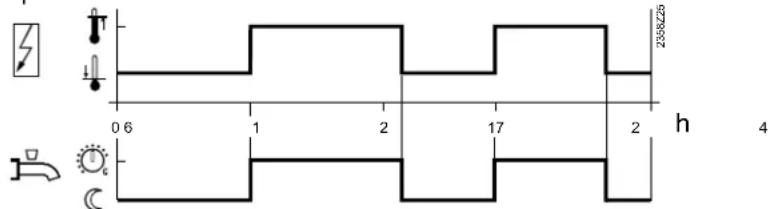

• Marche L'eau chaude sanitaire est produite en fonction du programme horaire sélectionné.

• Arrêt Pas de production d'ECS, la fonction de protection hors-gel est activée. Charge accélérée de l'eau chaude sanitaire La charge accélérée est lancée par une pression prolongée (au moins 3 secondes) sur la touche ECS de l'appareil de service ou de l'appareil d'ambiance. Elle peut également être activée si

• le régime de fonctionnement est ARRET

• une commutation de régime agit via H1 ou de façon centralisée (bus local

• tous les circuits de chauffage sont en régime vacances

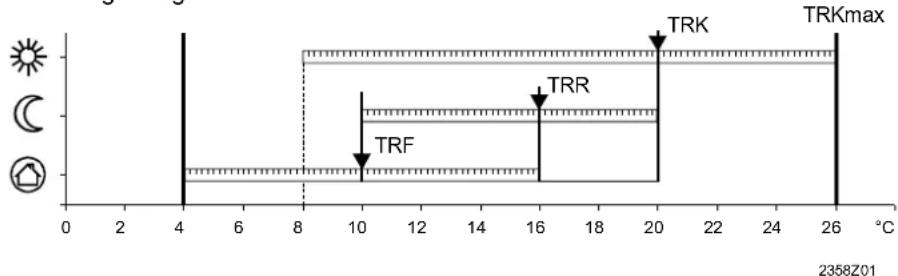

Pour la consigne de confort régler directement une valeur inférieure ou supérieure à l'aide du bouton de réglage. Pour la consigne réduite

• Sélectionnez la page „Circuit de chauffage“ et

• réglez la "Consigne réduite" Sélection du mode Refroidissement Sélection du régime ECS Réglage de la consigne d'ambiance38/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Après chaque correction, attendre 2 heures au moins., pour permettre l'ajustement de la température ambiante.

Si vous n'occupez pas les locaux pendant une courte durée, vous pouvez abaisser la température avec la touche de présence et économiser ainsi de l'énergie. A votre retour, il suffit d'appuyer une nouvelle fois sur la touche de présence pour relancer le chauffage.

Chauffage à la consigne confort Chauffage à la consigne réduite

• La touche de présence n'agit que dans le régime automatique

• La sélection actuelle reste active jusqu'à la commutation suivante en fonction du programme de chauffe

La touche Info permet d'appeler diverses informations.

Selon le type d'appareil, la configuration et l'état de fonctionnement, certaines lignes d'information peuvent ne pas être disponibles. Affichages: Messages d'erreur possibles dans la liste des codes d'erreur, voir p. 129 Messages de maintenance possibles de la liste des code de maintenance, voir page

Messages de fonctionnement spécial p. 130 Autres affichages:

• Température ambiante • Etat ECS

• Température de chaudière • Etat chaudière à combustible solide

• Température extérieure • Etat ballon de stockage

• Température ECS 1 • Tél. Service après-vente

Touche de présence Affichage d'informations

ffichages possibles39/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Exceptions Exceptionnellement, un des symboles suivants apparaît dans l'affichage de base: Messages d'erreur Ce symbole apparaît lorsqu'il y a un défaut dans l'installation. Appuyez sur la touche Info et lisez les autres indications. Text3 Text4 30:Sonde de départ 1

Maintenance ou Régime spécial Ce symbole apparaît dans le cas d'un message de maintenance ou d'un régime spécial. Appuyez sur la touche Info et lisez les autres indications. Text3 Text4 3:période

Se reporter au paragraphe Listes d'affichages page , pour la liste des affichages possibles. La fonction de réinitialisation des compteurs et des paramètres modifiables est disponible sur la dernière ligne de l'afficheur, dans la mesure où le niveau actif (Utilisateur final / Mise en service / Chauffagiste) l'autorise.

Une fois cette fonction activée avec la touche <OK>, le texte "oui" clignote à l'écran.

Confirmer une nouvelle fois avec la touche <OK> pour réinitialiser le paramètre ou compteur correspondant. Si le régime manuel est actif, les sorties relais ne sont plus commandées selon l'état de régulation, mais sont réglées, selon leur fonction, sur un état prédéfini du mode manuel. Le relais de brûleur enclenché en mode manuel peut être déconnecté par le thermostat électronique (TR). Lorsque le régime manuel a été activé, il faut passer dans l'affichage de base. C'est là que s'affiche le symbole de maintenance/régime spécial.

En appuyant sur la touche Info, on passe dans l'affichage d'information "Régime manuel" dans lequel la valeur de consigne peut être réglée. La fonction ramonage est lancée par une brève pression (3 secondes maximum. Elle génère l'état de fonctionnement nécessaire pour la mesure des émissions (fumées). Le Test STB (thermostat limiteur de sécurité) est déclenché par une pression prolongée (plus de 3 secondes) sur la touche Ramonage. La touche doit rester enfoncée pendant toute la durée du test. Si l'on relâche la touche, le test est interrompu. Le test STB est visualisé sur l'affichage.

Fonction de réinitialisation Régime manuel Réglage de consigne en régime manuel Fonction de ramonage Test thermostat sécurité40/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ce test ne peut être effectué que par un spécialiste, étant donné que la chaudière est chauffée au-delà de la limite maximale de température.

Les réglages qui ne peuvent pas être effectués directement avec les éléments de commande sont réalisés par programmation. A cet effet, les différents réglages sont groupés de façon appropriée dans différentes pages et lignes de commande. Ceci est illustré par l'exemple suivant du réglage de l'heure et de la date.

• En appuyant sur la touche ESC, vous revenez à l'étape précédente; dans ce cas, les valeurs réglées ne sont pas adoptées.

• Si aucun réglage n'est effectué pendant 8 minutes, le régulateur retourne automatiquement à l'affichage de base.

• Selon la configuration, l'appareil et le niveau d'accès autorisé des lignes programmation peuvent être occultées. Exploitation Exemple d'affichage Description

AUTO Temp. ambiante Vous vous trouvez dans l'affichage de base. Si l'affichage de base n'est pas réglé, vous revenez en arrière à l'aide de la touche ESC. Appuyez sur la touche OK.

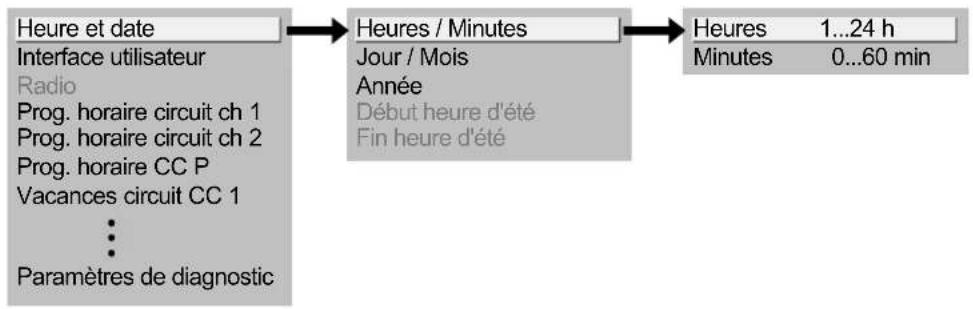

AUTO Interface utilisateurHeure et date Différentes pages de commande apparaissent dans la zone inférieure de l'affichage. Tournez le bouton jusqu'à ce que la page Heure et date soit sélectionnée. Appuyez sur la touche OK pour confirmation.

Heure et date04812162024 AUTO Heures / Minutes Dans la zone inférieure de l'affichage apparaît la première ligne de commande de la page "Heure et date. Tournez le bouton jusqu'à la ligne de commande Heures / minutes. Appuyez sur la touche OK pour confirmation

Heure et date04812162024 AUTO Heures / Minutes Les heures clignotent sur l'affichage. Tournez le bouton jusqu'à ce que la valeur des heures soit réglée correctement. Appuyez sur la touche OK pour confirmation Principe de réglage Exemple „Réglage de l'heure “41/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

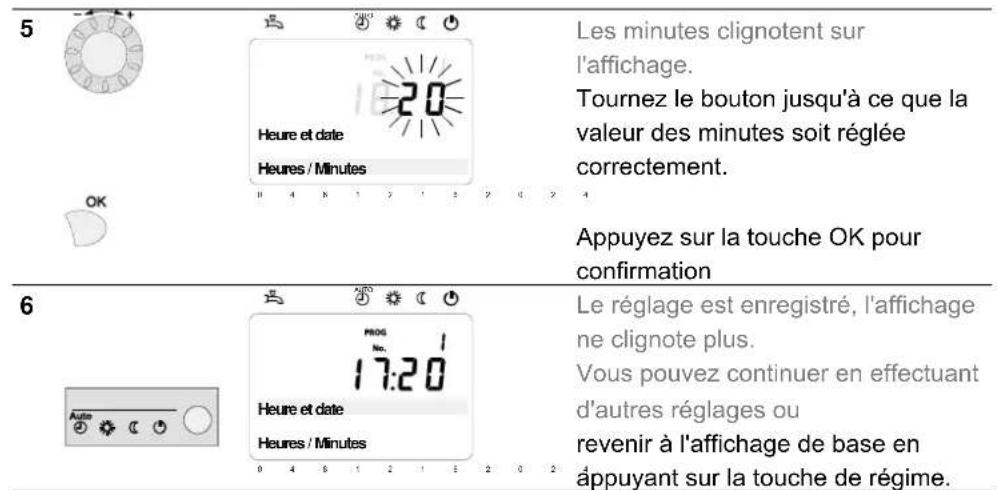

AUTO Heures / Minutes Les minutes clignotent sur l'affichage. Tournez le bouton jusqu'à ce que la valeur des minutes soit réglée correctement. Appuyez sur la touche OK pour confirmation

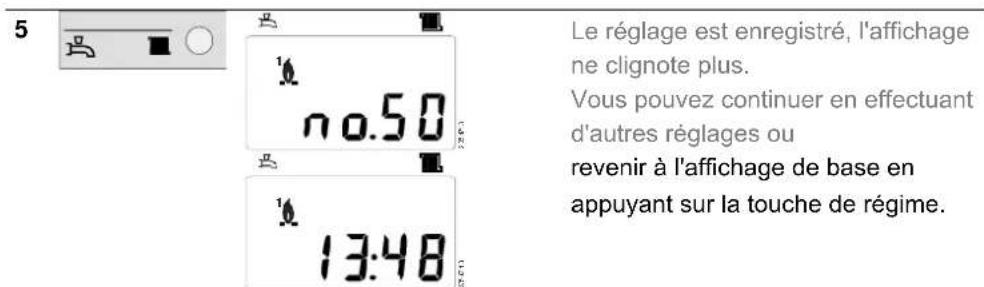

AUTO Heures / Minutes Le réglage est enregistré, l'affichage ne clignote plus. Vous pouvez continuer en effectuant d'autres réglages ou revenir à l'affichage de base en appuyant sur la touche de régime.

Vous vous trouvez à nouveau dans l'affichage de base. Heure et date Interface utilisateur Radio Prog. horaire circuit ch 1 Prog. horaire circuit ch 2 Prog. horaire CC P Vacances circuit CC 1 Paramètres de diagnostic Heures / Minutes Jour / Mois Année Début heure d'été Fin heure d'été Heures 1...24 h Minutes 0...60 min Exemple de structure de menu42/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

5.1.3 Niveaux d'accès

Il existe des niveaux d'accès qui autorisent seulement certains groupes d'utilisateurs à procéder à des réglages. Pour atteindre le niveau d'accès désiré, procédez comme suit

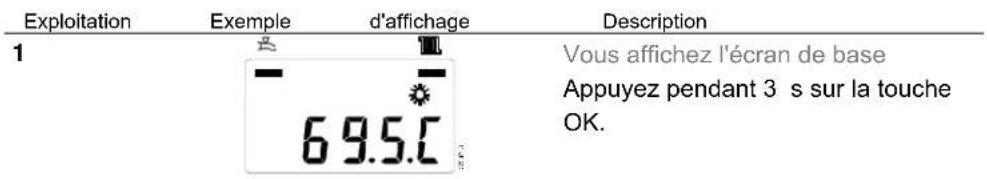

Exploitation Exemple d'affichage Description

AUTO Température ambiante Vous vous trouvez dans l'affichage de base. Si l'affichage de base n'est pas réglé, vous revenez en arrière à l'aide de la touche ESC. Appuyez sur la touche OK.

AUTO Interface utilisateurHeure et date Vous vous trouvez dans le niveau d'accès Utilisateur final. Appuyez pendant 3 secondes sur la touche INFO.

AUTO Mise en serviceUtilisateur final Vous avez à présent un choix de niveaux d'accès. Tournez le bouton jusqu'au niveau d'accès désiré.

Appuyez sur la touche OK.

AUTO Interface utilisateurHeure et date Vous vous trouvez à présent dans le niveau d'accès sélectionné.

Pour parvenir au niveau OEM, il faut entrer le code correspondant.

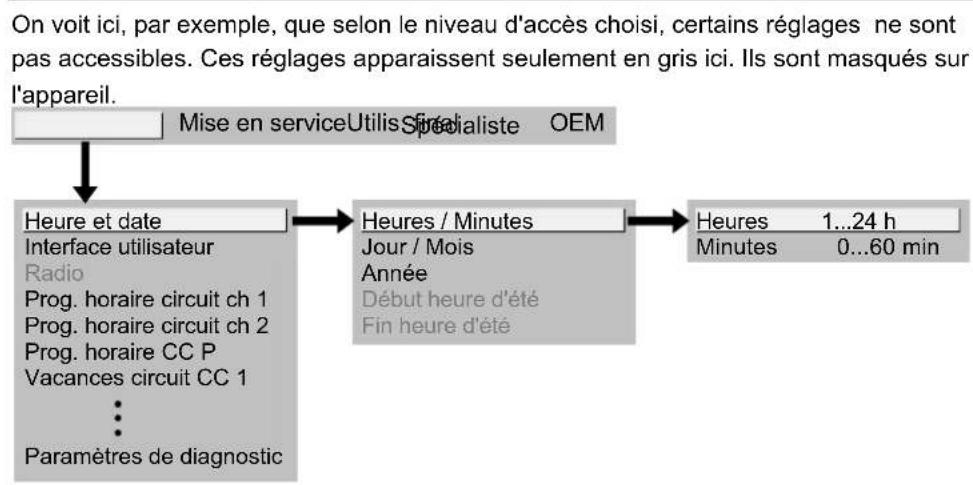

On voit ici, par exemple, que selon le niveau d'accès choisi, certains réglages ne sont pas accessibles. Ces réglages apparaissent seulement en gris ici. Ils sont masqués sur l'appareil. OEM Spécialiste Mise en serviceUtilis. final Heure et date Interface utilisateur Radio Prog. horaire circuit ch 1 Prog. horaire circuit ch 2 Prog. horaire CC P Vacances circuit CC 1 Paramètres de diagnostic Heures / Minutes Jour / Mois Année Début heure d'été Fin heure d'été Heures 1...24 h Minutes 0...60 min

Niveau d'accès "Utilisateur final"43/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Jours 01...31 Mois 01...12 OEMUtilis. final Mise en service Heures / Minutes Jour / Mois Année Début heure d'été Fin heure d'été Heure et date Interface utilisateur Radio Prog. horaire circuit ch 1 Prog. horaire circuit ch 2 Prog. horaire CC P Vacances circuit CC 1 Diagnostic consommateurs Spécialiste

5.1.4 Vue d'ensemble des réglages

Ce tableau indique l'ensemble des réglages disponibles jusqu'au niveau chauffagiste. Selon la version des appareils, certaines lignes de réglage peuvent être toutefois occultées. Légende E = Utilisateur final I = Mise en service F = Spécialiste Ligne = ligne de commande

RVS63.. uniquement Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité Heure et date 1 E Heures / minutes - 00:00 23:59 hh:mm 2 E Jour / mois - 01.01 31.12 tt.MM 3 E Année - 2004 2099 jjjj 5 F Début heure d'été 25.03 01.01 31.12 tt.MM 6 F Fin heure d'été 25.10 01.01 31.12 tt.MM Interface utilisateur 20 E Langue Allemand ¦ ... allemand - 22 F Info Temporaire ¦ Permanent Temporaire - 26 F Verrouillage des commandes Arrêt ¦ Marche Arrêt - 27 F Verrouillage de la programmation Arrêt ¦ Marche Arrêt - 28 I Réglage direct Enregistrement automatique ¦ Enregistrement avec confirmation Enregistrement avec confirmation

I Utilisation comme Appareil d'ambiance 1 ¦ Appareil d'ambiance 2 ¦ Appareil d'ambiance P ¦ Interface utilisateur 1 ¦ Interface utilisateur 2 ¦ Interface utilisateur P ¦ Appareil de service Appareil d'ambiance 1 -

I Affectation appareil d'ambiance 1 Circuit de chauffage 1 ¦ Circuit de chauffage 1 et 2 ¦ Circuit de chauffage 1 et P ¦ Tous les CC Circuit de chauffage 1 - Niveau d'accès "Spécialiste"44/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 44 I Commande CC2 commun avec CC1 ¦ indépendant Commun avec CC1 - 46 I Commande CCP commun avec CC1 ¦ indépendant Commun avec CC1 -

I Action touche de présence Aucune ¦ CC 1 ¦ CC 2 ¦ commun CC 1 -

F Correction sonde d'ambiance 0.0 -3 3 °C 70 F Version logiciel - 0 99.9 - Radio 120 I Liaison non ¦ oui non 121 I Mode test Arrêt ¦ Marche Arrêt 130 I Appareil d'ambiance 1 absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

131 I Appareil d'ambiance 2 absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

132 I Appareil ambiance P absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles 133 I Sonde extérieure absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

134 I Répéteur absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

135 I Interface utilisateur 1 absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles 136 I Interface utilisateur 2 absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles 137 I Interface utilisateur P absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

138 I Appareil de service absent ¦ prêt à fonctionner ¦ pas de réception ¦ changer piles

140 I Effacer tous les appareils non ¦ oui non - Prog horaire circuit chauff 1 500 E Présélection Lun-Dim ¦ Lun-Vend ¦ Sam - Dim ¦ Lun ¦ Mard ¦ Merc ¦ Jeud ¦ Ven ¦ Sam ¦Dim Lun-dim - 501 E 1e phase Marche 6:00 00:00 24:00 hh:mm 502 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 503 E 2e phase Marche 24:00 00:00 24:00 hh:mm 504 E 2e phase Arrêt 24:00 00:00 24:00 hh:mm 505 E 3e phase Marche 24:00 00:00 24:00 hh:mm 506 E 3e phase Arrêt 24:00 00:00 24:00 hh:mm 516 E Valeurs par défaut non ¦ oui non - Prog horaire circuit chauff 245/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 520 E Présélection Lun-Dim ¦ Lun-Vend ¦ Sam - Dim ¦ Lun ¦ Mard ¦ Merc ¦ Jeud ¦ Ven ¦ Sam ¦Dim Lun-dim - 521 E 1e phase Marche 6:00 00:00 24:00 hh:mm 522 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 523 E 2e phase Marche 24:00 00:00 24:00 hh:mm 524 E 2e phase Arrêt 24:00 00:00 24:00 hh:mm 525 E 3e phase Marche 24:00 00:00 24:00 hh:mm 526 E 3e phase Arrêt 24:00 00:00 24:00 hh:mm 536 E Valeurs par défaut non ¦ oui non - Programme horaire 3 / CCP 540 E Présélection Lun-Dim ¦ Lun-Vend ¦ Sam - Dim ¦ Lun ¦ Mard ¦ Merc ¦ Jeud ¦ Ven ¦ Sam ¦Dim Lun-dim - 541 E 1e phase Marche 6:00 00:00 24:00 hh:mm 542 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 543 E 2e phase Marche 24:00 00:00 24:00 hh:mm 544 E 2e phase Arrêt 24:00 00:00 24:00 hh:mm 545 E 3e phase Marche 24:00 00:00 24:00 hh:mm 546 E 3e phase Arrêt 24:00 00:00 24:00 hh:mm 556 E Valeurs par défaut non ¦ oui non - Programme horaire 4 / ECS 560 E Présélection Lun-Dim ¦ Lun-Vend ¦ Sam - Dim ¦ Lun ¦ Mard ¦ Merc ¦ Jeud ¦ Ven ¦ Sam ¦Dim Lun-dim - 561 E 1e phase Marche 6:00 00:00 24:00 hh:mm 562 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 563 E 2e phase Marche 24:00 00:00 24:00 hh:mm 564 E 2e phase Arrêt 24:00 00:00 24:00 hh:mm 565 E 3e phase Marche 24:00 00:00 24:00 hh:mm 566 E 3e phase Arrêt 24:00 00:00 24:00 hh:mm 576 E Valeurs par défaut non ¦ oui non - Programme horaire 5 600 E Présélection Lun-Dim ¦ Lun-Vend ¦ Sam - Dim ¦ Lun ¦ Mard ¦ Merc ¦ Jeud ¦ Ven ¦ Sam ¦Dim Lun-dim - 601 E 1e phase Marche 6:00 00:00 24:00 hh:mm 602 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 603 E 2e phase Marche 24:00 00:00 24:00 hh:mm 604 E 2e phase Arrêt 24:00 00:00 24:00 hh:mm 605 E 3e phase Marche 24:00 00:00 24:00 hh:mm 606 E 3e phase Arrêt 24:00 00:00 24:00 hh:mm 616 E Valeurs par défaut non ¦ oui non - Vacances circuit de chauffage 1 641 E Présélection Période 1 ¦ Période 2 ¦ Période 3¦ Période 4¦ Période 5¦ Période 6¦ Période 7¦ Période 8 période 1 - 642 E Début --.-- 01.01 31.12 tt.MM46/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 643 E Fin --.-- 01.01 31.12 tt.MM 648 E Niveau de fonctionnement Protection hors-gel ¦ Réduit Mise hors-gel - Vacances circuit de chauffage 2 651 E Présélection Période 1 ¦ Période 2 ¦ Période 3¦ Période 4¦ Période 5¦ Période 6¦ Période 7¦ Période 8 période 1 - 652 E Début --.-- 01.01 31.12 tt.MM 653 E Fin --.-- 01.01 31.12 tt.MM 658 E Niveau de fonctionnement Protection hors-gel ¦ Réduit Mise hors-gel - Vacances circuit CC P 661 E Présélection Période 1 ¦ Période 2 ¦ Période 3¦ Période 4¦ Période 5¦ Période 6¦ Période 7¦ Période 8 période 1 - 662 E Début --.-- 01.01 31.12 tt.MM 663 E Fin --.-- 01.01 31.12 tt.MM 668 E Niveau de fonctionnement Protection hors-gel ¦ Réduit Mise hors-gel - Circuit de chauffage 710 E Consigne confort 20.0 BZ 712 BZ 716 °C 712 E Consigne réduite 16 BZ 714 BZ 710 °C 714 E Consigne hors-gel 10.0 4 BZ 712 °C 716 F Consigne confort maximum 35.0 BZ 710 35 °C 720 E Pente de la courbe 1.50 0.10 4.00 - 721 F Translation de la courbe 0.0 -4.5 4.5 °C 726 F Adaptation de la courbe Arrêt ¦ Marche Arrêt - 730 E Commutation été/hiver 18 − − − / 8 30 °C 732 F Limite de chauffe journalière -3 − − − / -10 10 °C 740 I Consigne de départ minimale 8 8 BZ 741 °C 741 I Consigne de départ maximale 80 BZ 740 95 °C 750 F Influence de l'ambiance 20 − − − / 1 100 % 760 F Limitation de la température ambiante 1 − − − / 0.5 4 °C 770 F Réchauffage accéléré 5 − − − / 0 20 °C 780 F Abaissement accéléré Arrêt ¦ jusqu'à la consigne réduite ¦ jusqu'à la consigne hors-gel jusqu'à consigne réduite - 790 F Optimisation max. à l’enclenchement 0 0 360 min. 791 F Optimis. max. à la coupure 0 0 360 min. 800 F Début relèvement consigne réduite − − − − − − / -30 10 °C 801 F Fin relèvement consigne réduite -15 -30 BZ 800 °C 820 F Protection surchauf circuit pompe Arrêt ¦ Marche Marche - 830 F Surélévation temp. chaudière pour circuit vanne 5 0 50 °C 832 F Type de servomoteur Tout ou rien ¦ 3 points 3 points - 833 F Différentiel TOR 2 0 20 °C 834 F Temps de course servomoteur 120 30 873 s47/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 850 I Fonction 'Séchage contrôlé' aucun ¦ Chauffage fonctionnel ¦ Chauffage prêt à l'occup. ¦ Ch fonctionnel/prêt ¦ Chauffage prêt / fonctionnel ¦ Manuel Arrêt - 851 I Consigne "Séchage contrôlé manuel" 25 0 95 °C 861 F Evacuation excédent chaleur Arrêt ¦ Régime chauffage ¦ toujours toujours 870 F Avec ballon de stockage non ¦ oui oui - 872 F Avec prérégulateur /pompe prim. non ¦ oui oui

F Vitesse rot. max. pompe 100 0 100 % 900 F Changement de régime sans¦ Mode protection ¦ Réduit ¦ Confort ¦ Automatique Mode protection Circuit de refroidissement 1

E Régime de fonctionnement Arrêt ¦ Automatique Automatique -

E Libération 24h/24 ¦ Prog. horaires CC ¦ Prog. horaire 5 24h/24 -

I consigne départ à temp ext 25°C 20 8 35 °C

I consigne départ à temp ext 35°C 16 8 35 °C

I temp ext limite pour refroidissement 20 − − − / 8 355 °C

F temps de blocage après chauffage 24 − − − / 8 100 h

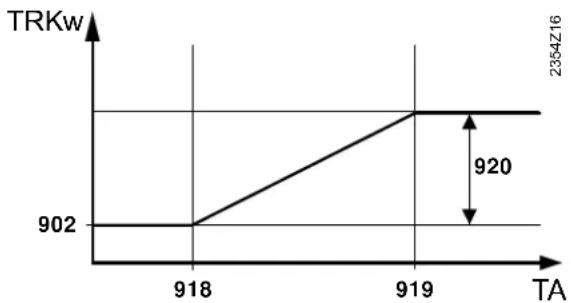

F temp extr pour début compensation été 26 20 35 °C

F temp extr pour fin compensation été 35 20 35 °C

F compensation été max 4 − − − / 1 10 °C

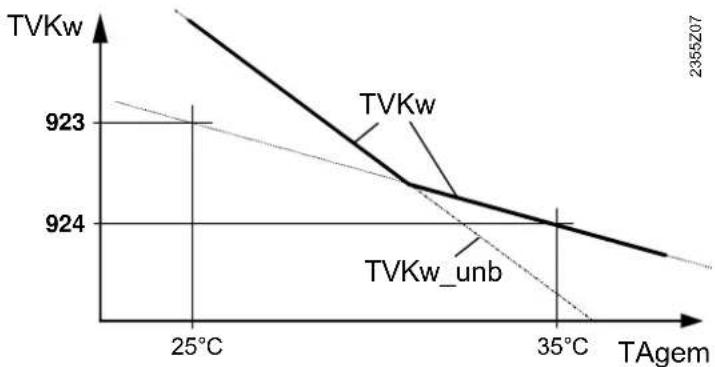

I temp départ min à temp ext 25°C 18 8 35 °C

I temp départ min à temp ext 35°C 18 8 35 °C

F Type servomoteur tout ou rien ¦ 3 points 3 points

F Différentiel TOR 2 0 20 °C

F Temps de course servomoteur 120 30 873 s

F Vanne mélangeuse en régime de chauffage Régule ¦ ouverte Régule

F temps de blocage après détection point de rosée 60 − − − / 10 600 min

F augmentation consigne départ avec hygrostat 3 − − − / 1 10 °C

F Début relève'dép par hum'rel 60 0 100 %

F Avec ballon de stockage non ¦ oui non

F Avec préparat/pompe prim. non ¦ oui non

I Commutation régime Aucune ¦ Arrêt ¦ Automatique Arrêt Circuit de chauffage 248/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 1010 E Consigne confort 20.0 BZ 1012 BZ 1016 °C 1012 E Consigne réduite 16 BZ 1014 BZ 1010 °C 1014 E Consigne hors-gel 10.0 4 BZ 1012 °C 1016 F Consigne confort maximum 35.0 BZ 1010 35 °C 1020 E Pente de la courbe 1.50 0.10 4.00 - 1021 F Translation de la courbe 0.0 -4.5 4.5 °C 1026 F Adaptation de la courbe Arrêt ¦ Marche Arrêt - 1030 E Commutation été/hiver 18 − − − / 8 30 °C 1032 F Limite de chauffe journalière -3 − − − / -10 10 °C 1040 I Consigne de départ minimale 8 8 BZ 1041 °C 1041 I Consigne de départ maximale 80 BZ 1040 95 °C 1050 F Influence de l'ambiance 20 − − − / 1 100 % 1060 F Limitation de la température ambiante 1 − − − / 0.5 4 °C 1070 F Réchauffage accéléré 5 − − − / 0 20 °C 1080 F Abaissement accéléré Arrêt ¦ jusqu'à la consigne réduite ¦ jusqu'à la consigne hors-gel jusqu'à consigne réduite - 1090 F Optimis. max. à l'enclench. 0 0 360 min. 1091 F Optimis. max. à la coupure 0 0 360 min. 1100 F Début relèvement consigne réduite − − − − − − / -30 10 °C 1101 F Fin relèvement consigne réduite -15 -30 BZ 1100 °C 1120 F Protection surchauf circuit pompe Arrêt ¦ Marche Marche - 1130 F Surélévation temp. chaudière pour circuit vanne 5 0 50 °C 1132 F Type de servomoteur Tout ou rien ¦ 3 points ¦ 3 points - 1133 F Différentiel TOR 2 0 20 °C 1134 F Temps de course servomoteur 120 30 873 s 1150 F Fonction 'Séchage contrôlé' aucun ¦ Chauffage fonctionnel ¦ Chauffage prêt à l'occup. ¦ Ch fonctionnel/prêt ¦ Chauffage prêt / fonctionnel ¦ Manuel Arrêt - 1151 F Consigne "Séchage contrôlé manuel" 25 0 95 °C 1161 F Evacuation excédent chaleur Arrêt ¦ Régime chauffage ¦ toujours toujours 1170 F Avec ballon de stockage non ¦ oui oui - 1172 F Avec prérégulateur /pompe prim. non ¦ oui oui

F Vitesse rot. max. pompe 100 0 100 % 1200 F Changement de régime aucun ¦ Mode protection ¦ Réduit ¦ Confort ¦ Automatique Mode protection Circuit de chauffage P 1300 E Régime de fonctionnement Mode protection ¦ Automatique ¦ Réduit ¦ Confort Automatique - 1310 E Consigne confort 20.0 BZ 1012 BZ 1016 °C 1312 E Consigne réduite 16 BZ 1014 BZ 1010 °C 1314 E Consigne hors-gel 10.0 4 BZ 1012 °C49/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 1316 F Consigne confort maximum 35.0 BZ 1010 35 °C 1320 E Pente de la courbe 1.50 0.10 4.00 - 1321 F Translation de la courbe 0.0 -4.5 4.5 °C 1326 F Adaptation de la courbe Arrêt ¦ Marche Arrêt - 1330 E Commutation été/hiver 18 − − − / 8 30 °C 1332 F Limite de chauffe journalière -3 − − − / -10 10 °C 1340 F Consigne de départ minimale 8 8 BZ 1041 °C 1341 F Consigne de départ maximale 80 BZ 1040 95 °C 1350 F Influence d'ambiance 20 − − − / 1 100 % 1360 F Limitation de la température ambiante 1 − − − / 0.5 4 °C 1370 F Réchauffage accéléré 5 − − − / 0 20 °C 1380 F Abaissement accéléré Arrêt ¦ jusqu'à la consigne réduite ¦ jusqu'à la consigne hors-gel jusqu'à consigne réduite - 1390 F Optimis. max. à l'enclench. 0 0 360 min. 1391 F Optimis. max. à la coupure 0 0 360 min. 1400 F Début relèvement consigne réduite − − − − − − / -30 10 °C 1401 F Fin relèvement consigne réduite -15 -30 BZ 1100 °C 1420 F Protection surchauf circuit pompe Arrêt ¦ Marche Marche - 1450 I Fonction 'Séchage contrôlé' aucun ¦ Chauffage fonctionnel ¦ Chauffage prêt à l'occup. ¦ Ch fonctionnel/prêt ¦ Chauffage prêt / fonctionnel ¦ Manuel Arrêt - 1451 I Consigne "Séchage contrôlé manuel" 25 0 95 °C 1455 F Consigne actuelle séchage contrôlé 0 0 95 °C 1456 F Affichage jour séchage contrôlé actuel 0 0 32 °C

F Jours de séchages terminés 0 0 32 1461 F Evacuation excédent chaleur Arrêt ¦ Régime chauffage ¦ toujours toujours 1470 F Avec ballon de stockage non ¦ oui oui - 1172 F Avec prérégulateur /pompe prim. non ¦ oui oui

F Vitesse rot. max. pompe 100 0 100 % 1500 F Changement de régime aucun ¦ Mode protection ¦ Réduit ¦ Confort ¦ Automatique Mode protection Eau chaude sanitaire 1610 E Consigne nominale 55 BZ 1612 Ligne 1614 OEM °C 1612 F Consigne réduite 40 8 Ligne 1610 °C 1620 I Libération 24h/24 ¦ Prog. horaires CC ¦ Prog. horaire 4/ECS Prog. horaires circ.chauf. - 1630 I Priorité charge ECS absolu ¦ glissante ¦ aucune ¦ glissante/vanne, absolue/pompe glissante/vanne, absolue/pompe

1640 F Fonction anti-légionelles Arrêt ¦ Périodique ¦ Jour de semaine fixe Jour de semaine fixe - 1641 F Fonct. légion. périodique 3 1 7 Jours 1642 F Fonct.anti-légion. jour semaine fixe Lundi ¦ Mardi ¦ Mercredi ¦ Jeudi ¦ Vendredi ¦ Samedi ¦ dimanche lundi50/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 1644 F Heure fonct anti-légionelles − − − − − − / 00:00 23:50 hh:mm 1645 F Consigne anti-légionelles 65 55 95 °C 1646 F Durée de maintien fonct. anti-légionelles 30 − − − / 10 360 min. 1647 F Pompe circulation fonc.anti-légionelle Arrêt ¦ Marche Marche - 1660 F Libération pompe circulation prog horaire 3 CCP ¦ Libération ECS ¦ Prog. horaire 4/ECS ¦ Programme horaire 5 Libération ECS - 1661 F Encl. périodique pompe circulation Arrêt ¦ Marche Marche - 1663 F Consigne circulation 45 8 80 °C Pompe Hx 2010 F H1 évacuat. excédent chal. Arrêt ¦ Marche Marche 2012 F H1 avec ballon de stockage non ¦ oui oui - 2014 F H1 prérégulateur/ppe prim. non ¦ oui oui -

F H1 demande froid 2 tubes ¦ 4 tubes 2 tubes 2035 F H2 évacuat. excédent chal. Arrêt ¦ Marche Marche 2037 F H2 avec ballon de stockage non ¦ oui oui - 2039 F H2 prérégulateur/ppe prim. non ¦ oui oui -

F H3 évacuat. excédent chal. Arrêt ¦ Marche Marche

F H3 avec ballon de stockage non ¦ oui oui

F H3 préparat/ppe prim. non ¦ oui oui Piscine 2055 F Consigne chauffage solaire 26 8 80 °C 2056 F Consigne chauffage générateur 22 8 80 °C 2065 F Priorité charge solaire non ¦ oui non 2080 F avec intégration de circuit solaire non ¦ oui oui Prérégulateur/ ppe primaire 2150 I Prérégulateur/ ppe primaire en amont ballon stock. ¦ en aval ballon stock. en aval ballon de stock. - Chaudière 2203 F Libération sous T° ext − − − − − − / -50 50 °C 2205 F En régime éco Arrêt ¦ uniquement ECS ¦ marche Arrêt 2208 F Charge complète ballon de stockage Arrêt ¦ Marche Arrêt 2210 F Consigne minimum 40 Ligne 2211 OEM Consigne régime manuel °C51/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 2212 F Consigne maximum 80 Consigne régime manuel Ligne 2213 OEM °C 2270 F Consigne min. de retour 8 8 95 °C 2330 F Puissance nom. 50 0 1000 kW 2331 F Puissance de l'allure de base 30 0 1000 kW

F Commut auto séq 2x1 cascade 500 − − − / 10 990 h Cascade 3532 F Temporisation du réenclenchement 300 0 1800 s 3533 F Temporisation d'enclenchement 5 0 120 min. 3540 F Commutation auto séq. gén. 500 − − − / 10 990 h 3541 F Commut auto séq exclus. pas de chargement forcé ¦ Premier ¦ Dernier ¦ Premier et dernier sans 3544 F Générateur pilote appareil 1 ¦ appareil 2 ¦ … ¦ appareil 16 Appareil 1 3560 F Consigne min. de retour 8 8 95 °C Panneaux solaires 3810 F Différence de température MARCHE 8 Ligne 3811 40 °C 3811 F Différence de température ARRET 4 0 Ligne 3812 °C 3812 F T° charge mini ballon ECS − − − − − − / 8 95 °C 3815 F T° charge min ballon − − − − − − / 8 95 °C 3818 F Temp charge min piscine − − − − − − / 8 95 °C 3822 F Priorité charge ballon aucune ¦ Ballon d'ECS ¦ ballon de stockage Ballon d'ECS 3825 F Temps charge prio relative − − − − − − / 2 60 min. 3826 F Temps attente prio relative 5 1 40 min. 3827 F Tps attente marche parallèle − − − − − − / 0 40 min. 3828 F Tempo pompe secondaire 60 0 600 s 3830 F Fonct. démarrage collecteur − − − − − − / 5 60 min. 3831 F Durée min marche ppe collect. 20 5 120 s 3834 F Gradient enc périod ppe collec − − − − − − / 1 20 min./°C 3840 F Hors-gel collecteur solaire − − − − − − / -20 5 °C 3850 F Protection du collecteur solaire contre la surchauffe − − − − − − / 30 350 °C 3860 F Evaporation caloporteur − − − − − − / 60 350 °C

F Vitesse rot. max. pompe 100 0 100 % 3880 F Liquide antigel aucune ¦ glycol ¦ Propylène glycol ¦ Ethylène et propylène glycol sans 3881 F Concentration antigel 30 1 100 % 3884 F Débit de pompe 200 10 1500 l/h Chaudière à combustible solide 4102 F Verrouille d'autres producteurs de chaleur Arrêt ¦ Marche Arrêt 4110 F Consigne minimale 40 8 120 °C 4130 F Différence de température MARCHE 8 1 40 °C 4131 F Différence de température ARRET 4 0 40 °C52/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 4133 F Température de comparaison Sonde ballon de stockage ECS 3 ¦ Sonde ballon de stockage ECS B31 ¦ Sonde ballon de stockage ECS B4 ¦ Sonde ballon de stockage ECS B41 ¦ consigne de départ ¦ consigne minimum Consigne minimum Ballon de stockage 4720 F Verrouillage auto chaudière pas de chargement forcé ¦ par B4 ¦ par B4 et B42/B41 par B4 - 4722 F Ecart temp. ballon stockage /CC -5 -20 20 °C

F temp max ballon pour refroidissement 25 − − − / 10 40 °C

F Protection stratification aucun ¦ toujours ¦ avec chaudière à combu solide Arrêt 4750 F Temp max pour chargement ballon ECS 80 8 95 °C 4755 F Temp. refroidissem. adiabatique 60 8 95 °C 4756 F Refroidissement adiabatique ECS/CC Arrêt ¦ Marche Arrêt 4757 F Refroidissem. adiabatique collecteur Arrêt ¦ Eté ¦ toujours Arrêt 4783 F avec intégration de circuit solaire non ¦ oui non 4790 F Diff T° EN dériv retour 10 0 40 °C 4791 F Diff T° HORS dériv retour 5 0 40 °C 4795 F Temp. compar dériv retour B4 ¦ B41 ¦ B42 B42 4796 F Sens action dériv retour Abaissement de température ¦ élévation de température élévation de température 4800 F Consigne charge partielle − − − − − − / 8 95 °C 4810 F charge complète Arrêt ¦ Régime chauffage ¦ toujours 4811 F Température min. de charge complète 8 8 80 °C 4813 F Sonde de charge par B4 ¦ avec B42/B41 avec B42/B41 Ballon ECS 5020 F Surélévation consigne ECS 16 0 30 °C 5021 F Surélévation transfert 8 0 30 °C 5022 F Type de charge ECS par B3 ¦ avec B3 et B31 ¦ par B3, Légion. B3/et B31 avec B3 et B31 5050 F Temp. charge max. 80 8 Ligne 5051 OEM °C 5055 F Temp. refroidissem. adiabatique 80 8 95 °C 5056 F Refroidissem. adiabatique chaudière/CC Arrêt ¦ Marche Arrêt - 5057 F Refroidissem. adiabatique collecteur Arrêt ¦ Eté ¦ toujours Arrêt - 5060 F Régime résistance électrique Remplacement ¦ Eté ¦ toujours Remplacement - 5061 F Libération résistance électr 24h/jour ¦ Libération ECS ¦ Prog. horaire 4 / ECS Libération ECS - 5062 F Régul. résistance élec Thermostat externe ¦ Sonde ECS Sonde ECS -53/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 5085 F Evacuation excédent chaleur Arrêt ¦ Marche Marche - 5090 F Avec ballon de stockage non ¦ oui non 5092 F Avec prérégulateur /pompe prim. non ¦ oui non 5093 F avec intégration de circuit solaire non ¦ oui oui

F Vitesse rot. max. pompe 100 0 100 % Chauffe-eau instant. ECS 5406 F Diff'cons'min avec tmp'ballon 4 0 20 °C 5544 F Temps de course servomoteur 60 7.5 480 s Configuration 5710 I Circuit de chauffage 1 Arrêt ¦ Marche Marche -

I Circuit de refroidissement 1 aucun ¦ 4 tubes ¦ 2 tubes

I Utilisation vanne mélangeuse 1 chauffage ¦ refroidissement ¦ Chauffage et refroidissement Chauffage et refroidissement 5715 I Circuit chauffage 2 Arrêt ¦ Marche Arrêt - 5730 I Sonde ECS B3 Sonde ¦ thermostat Sondes - 5731 I Organe de réglage ECS Q3 aucune ¦ Pompe de charge ¦ Vanne dérivation pompe de charge - 5736 I Séparation ECS Arrêt ¦ Marche Arrêt - 5770 I Type de chaudière 1 allure ¦ 2 allures

5840 I Organe réglage solaire Pompe de charge ¦ Vanne dérivation Pompe de charge 5841 I Echangeur solaire externe commun ¦ Ballon d'ECS ¦ ballon de stockage

commun 5890 I Sortie relais QX1 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe Q21 CC1 ¦ 2e allure pompe Q22 CC2 ¦ 2e allure pompe Q23 PCC ¦ Pompe Q20 PCC ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ pompe chaudière comb. solide Q10 ¦Prgr. horaire 5 K13 ¦ vanne retour ball stockage Y15 ¦Ppe solaire échangeur externe K9 ¦ Organe de réglage circuit solaire ball stockage K8 ¦ Organe de réglage circuit solaire piscine K18 ¦ Ppe de collect. sol. 2 Q16 ¦ Pompe H3 Q19

¦ Relais fumées K17 ¦ Ventilateur démarrage brûleur K30 ¦ Pompe cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ ECS Pomp circ interm Q33 ¦ Demande de chaleur K27 ¦ Demande de froid K28

Déshumidificateur d'air K29

¦ vanne directionnelle refroidissement Y21

Aucune -54/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité

I Sortie relais QX2 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe Q21 CC1 ¦ 2e allure pompe Q22 CC2 ¦ 2e allure pompeQ23 PCC ¦ Pompe Q20 PCC ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ pompe chaudière comb. solide Q10 ¦ Prgr. horaire 5 K13 ¦ vanne retour ball stockage Y15 ¦ Ppe solaire échangeur externe K9 ¦ Organe de réglage circuit solaire ball stockage K8 ¦ Organe de réglage circuit solaire piscine K18 ¦ Ppe de collect. sol. 2 Q16 ¦ Pompe H3 Q19¦ Relais fumées K17 ¦ Ventilateur démarrage brûleur K30 ¦ Pompe cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ interm ECS Q33 ¦ Demande de chaleur K27 ¦ Demande froid K28

Déshumidificateur d'air K29 ¦ vanne directionnelle refroidissement Y21 aucune -

I Sortie relais QX3 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe Q21 CC1 ¦ 2e allure pompe Q22 CC2 ¦ 2e allure pompeQ23 PCC ¦ Pompe Q20 PCC ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ pompe chaudière comb. solide Q10 ¦ Prgr. horaire 5 K13 ¦ vanne retour ball stockage Y15 ¦ Ppe solaire échangeur externe K9 ¦ Organe de réglage circuit solaire ball stockage K8 ¦ Organe de réglage circuit solaire piscine K18 ¦ Ppe de collect. sol. 2 Q16 ¦ Pompe H3 Q19¦ Relais fumées K17 ¦ Ventilateur démarrage brûleur K30 ¦ Pompe cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ interm ECS Q33 ¦ Demande de chaleur K27 ¦ Demande froid K28 ¦ Déshumidificateur d'air K29 ¦ vanne directionnelle refroidissement Y21 aucune

I Sortie relais QX4 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe Q21 CC1 ¦ 2e allure pompe Q22 CC2 ¦ 2e allure pompeQ23 PCC ¦ Pompe Q20 PCC ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ pompe chaudière comb. solide Q10 ¦ Prgr. horaire 5 K13 ¦ vanne retour ball stockage Y15

Ppe solaire échangeur externe K9 ¦ Organe de réglage circuit solaire ball stockage K8 ¦ Organe de réglage circuit solaire piscine K18 ¦ Ppe de collect. sol. 2 Q16 ¦ Pompe H3 Q19¦ Relais fumées K17 ¦ Ventilateur démarrage brûleur K30 ¦ Pompe cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ interm ECS Q33 ¦ Demande de chaleur K27 ¦ Demande froid K28 ¦ Déshumidificateur d'air K29 ¦ vanne directionnelle refroidissement Y21 aucune55/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 5930 I Entrée sonde BX1 ¦ Sonde ECS B31 ¦ Sonde panneau solaire B6 ¦ Sonde de retour B7 ¦ Sonde circulation ECS B39 ¦ sonde ballon de stockage B4 ¦ sonde ballon de stockage B41 ¦ Sonde temp. fumées B8 ¦ Sonde départ de ligne B10 ¦ Sonde de chaudière à combustible solide B22 ¦ Sonde charge ECS B36 ¦ Sonde ballon de stockage B42 ¦ Sonde retour ligne B73 ¦ Sonde retour cascade B70 ¦ Sonde piscine B13 ¦ Sonde panneau solaire B61 ¦ Sonde départ solaire B63 ¦ Sonde retour solaire B64 sans - 5931 I Entrée sonde BX2 sans ¦ sonde ECS B31 ¦ sonde collecteur B6 ¦ sonde retour B7 ¦ sonde circul ECS B39 ¦ sonde stockage ECS B4 ¦ sonde stockage ECS B41 ¦ sonde fumées B8 ¦ sonde départ ligne B10 ¦ sonde chaud comb.solide B22 ¦ sonde charge ECS B36 ¦ sonde ballon stock B42 ¦ sonde retour ligne B73 ¦ sonde retour cascade B70 ¦ Sonde piscine B13 ¦ Sonde collecteur B61 ¦ Sonde dép. circ. solaire B63 ¦ Sonde retour circ. solaire B644 sans -

I Entrée sonde BX3 Sans ¦ sonde ECS B31 ¦ sonde collecteur B6 ¦ sonde retour B7 ¦ sonde circul. ECS B39 ¦ sonde ball. stockage ECS B4 ¦ sonde ball stockage B41 ¦ sonde fumées B8 ¦ sonde départ ligne B10 ¦ sonde chaudière comb.solide B22 ¦ sonde charge ECS B36 ¦ sonde ball stockage ECS B42 ¦ sonde retour ligne B73 ¦ sonde retour cascade B70 ¦ sonde piscine B13 ¦ Sonde collecteur B61 ¦ sonde départ. solaire B63 ¦ sonde retour solaire B64 sans

I Entrée sonde BX4 sans ¦ sonde ECS B31 ¦ sonde collecteur solaire B6 ¦ sonde retour B7 ¦ sonde circulation ECS B39 ¦ sonde ballon stockage B4 ¦ sonde ballon stockage B41 ¦ Sonde temp. fumées B8 ¦ sonde départ de ligne B10 ¦ sonde de chaudière à combustible solide B22 ¦ sonde charge ECS B36 ¦ Sonde ballon stockage B42 ¦ Sonde retour ligne B73 ¦ Sonde retour cascade B70 ¦ Sonde piscine B13 ¦ Sonde collecteur solaire B61 ¦ Sonde départ solaire B63 ¦ Sonde retour solaire B64 sans 5950 I Fonction entrée H1 Commutation régime CC+ECS ¦ Commutation régime CC ¦ Commutation régime CC1 ¦ Commutation régime CC2 ¦ Commutation régime CCP ¦ Blocage chaudière ¦ Message erreur/alarme ¦ Consigne de départ minimum ¦ Evacuat. excédent chaleur ¦ Libération piscine ¦ piscine ¦ Détecteur de point de rosée ¦ augmentation consigne départ avec hygrostat ¦ Demande de refroidissement ¦ Demande chaleur 10V ¦ Demande froid 10V ¦ Mesure de la pression 10V ¦ Humid ambiante relative 10V ¦ Température ambiante 10V Commutation régime CC+ECS

5951 I Sens d'action contact H1 Contact de repos ¦ Contact de travail Contact de travail -

I Valeur fonction contact H1 70 8 130 °C

I Valeur fonction 1 H1 0 -100 500 -

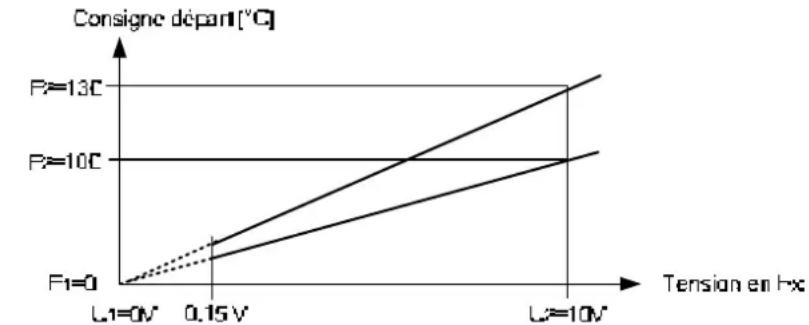

Valeur température 10V H1 100 5 130 °C

I Valeur fonction 2 H1 70 -100 500 -

Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité

I Fonction entrée H3 Commutation régime CC+ECS ¦ Commutation régime CC ¦ Commutation régime CC1 ¦ Commutation régime CC2 ¦ Commutation régime CCP ¦ Blocage chaudière ¦ Message erreur/alarme ¦ Consigne de départ minimum ¦ Evacuat. excédent chaleur ¦ Libération piscine Demande de chaleur 10V ¦ Mesure de la pression 10V Commutation régime CC+ECS

I Sens d'action contact H3 Contact de repos ¦ Contact de travail Contact de travail -

I Valeur température 10V H3 100 5 130 °C

I Fonction entrée EX2 Compteur 2e allure brûleur ¦ Blocage chaudière ¦ Message erreur/alarme ¦ Mess. erreur thermost sécurité ¦ Evacuat. excédent chaleur Compteur 2e allure brûleur -

I Sens d'action entrée EX2 Contact de repos ¦ Contact de travail Contact de travail -

I Sens d'action entrée EX2 Contact de repos ¦ Contact de travail Contact de travail - 6014 I Fonct. groupe av mélang 1 Circuit chauffage 1 ¦ Régulateur temp retour ¦ Préparat./ pompe primaire ¦ Préparat. ECS ¦ Chauffe-eau instant. ECS ¦ Régulateur de retour cascade ¦ circuit refroidissement 1

I Fonct. groupe av mélang 2 Circuit chauffage 2 ¦ Régulateur temp retour ¦ Préparat./ pompe primaire ¦ Préparat. ECS ¦ Chauffe-eau instant. ECS ¦ Régulateur de retour cascade 6020 I fonction module extension 1 aucune ¦ Multifonction ¦ circuit chauffage 2 ¦ Régulateur temp retour ¦ Solaire ECS ¦ Prérégul./ pompe primaire ¦ Préparat. ECS ¦ Chauffe-eau instant. ECS ¦ Régulateur de retour cascade ¦ circuit refroidissement 1

Aucune - 6021 I Fonct module d'extension 2 aucune ¦ Multifonction ¦ circuit chauffage 2 ¦ Régulateur temp retour ¦ Solaire ECS ¦ Prérégul./ pompe primaire ¦ Préparat. ECS ¦ Chauffe-eau instant. ECS ¦ Régulateur de retour cascade ¦ circuit refroidissement 1

aucune - 6030 I Sortie relais QX21 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur solaire Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe CC1 Q21 ¦ 2. allure pompe CC2 Q22 ¦ 2e allure pompe PCC Q23 ¦ Pompe CCP Q20 ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ Ppe chaudière combust. solide Q10 ¦ Programme horaire 5 K13 ¦ Vanne retour ballon Y15 ¦ Pompe solaire échang. ext. K9 ¦ Organe réglage sol. ballon stockage K8 ¦ Organe réglage sol. pisc. K18 ¦ Pompe collecteur solaire 2 Q16 ¦ Pompe H3 Q19

¦ Relais fumée K17 ¦ Ventilateur aide allumage K30 ¦ Pompe de cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ. interm. ECS Q33 ¦ Demande de chaleur K27 ¦ Demande de froid K28

Déshumidificateur d'air K29

¦ vanne directionnelle refroidissement Y21

aucune57/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 6031 I Sortie relais QX22 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur solaire Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe CC1 Q21 ¦ 2. allure pompe CC2 Q22 ¦ 2e allure pompe PCC Q23 ¦ Pompe CCP Q20 ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ Ppe chaudière combust. solide Q10 ¦ Programme horaire 5 K13 ¦ Vanne retour ballon Y15 ¦ Pompe solaire échang. ext. K9 ¦ Organe réglage sol. ballon stockage K8 ¦ Organe réglage sol. pisc. K18 ¦ Pompe collecteur solaire 2 Q16 ¦ Pompe H3 Q19

¦ Relais fumée K17 ¦ Ventilateur aide allumage K30 ¦ Pompe de cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ. interm. ECS Q33 ¦ Demande de chaleur K27 ¦ Demande de froid K28

Déshumidificateur d'air K29

¦ vanne directionnelle refroidissement Y21

aucune 6032 I Sortie relais QX23 aucune ¦ Pompe circulation Q4 ¦ Résist. élec. ECS K6 ¦ Pompe collecteur solaire Q5 ¦ Pompe H1 Q15 ¦ Pompe chaudière Q1 ¦ Pompe de bipasse Q12 ¦ Sortie d'alarme K10 ¦ 2e allure pompe CC1 Q21 ¦ 2. allure pompe CC2 Q22 ¦ 2e allure pompe PCC Q23 ¦ Pompe CCP Q20 ¦ Pompe H2 Q18 ¦ Pompe primaire Q14 ¦ Vanne d'arrêt chaudière Y4 ¦ Ppe chaudière combust. solide Q10 ¦ Programme horaire 5 K13 ¦ Vanne retour ballon Y15 ¦ Pompe solaire échang. ext. K9 ¦ Organe réglage sol. ballon stockage K8 ¦ Organe réglage sol. pisc. K18 ¦ Pompe collecteur solaire 2 Q16 ¦ Pompe H3 Q19

¦ Relais fumée K17 ¦ Ventilateur aide allumage K30 ¦ Pompe de cascade Q25 ¦ Pompe transfert chaleur Q11 ¦ Pompe mélange ECS Q35 ¦ Pompe circ. interm. ECS Q33 ¦ Demande de chaleur K27 ¦ Demande de froid K28

Déshumidificateur d'air K29

¦ vanne directionnelle refroidissement Y21

aucune 6040 I Entrée sonde BX21 sans ¦ Sonde ECS B31 ¦ Sonde collecteur B6 ¦ sonde retour B7 ¦ sonde circul ECS B39 ¦ sonde stockage ECS B4 ¦ sonde stockage ECS B41 ¦ sonde fumées B8 ¦ sonde départ ligne B10 ¦ sonde chaud comb.solide B22 ¦ sonde charge ECS B36 ¦ sonde stockage ECS B42 ¦ sonde retour ligne B73 ¦ sonde retour cascade B70 ¦ Sonde piscine B13 ¦ Sonde collecteur B61 ¦ Sonde départ circ. solaire B63 ¦ Sonde retour circ. solaire B64 sans 6041 I Entrée sonde BX22 sans ¦ sonde ECS B31 ¦ sonde collecteur B6 ¦ sonde retour B7 ¦ sonde circul ECS B39 ¦ sonde stockage ECS B4 ¦ sonde stockage ECS B41 ¦ sonde fumées B8 ¦ sonde départ ligne B10 ¦ sonde chaud comb.solide B22 ¦ sonde charge ECS B36 ¦ sonde stockage ECS B42 ¦ sonde retour ligne B73 ¦ sonde retour cascade B70 ¦ sonde piscine B13 ¦ sonde collecteur B61 ¦ Sonde départ circ. solaire B63 ¦ Sonde retour circ. solaire B64 sans58/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 6046 I Fonction entrée H2 Commutation régime CC+ECS ¦ Commutation régime CC ¦ Commutation régime CC1 ¦ Commutation régime CC2 ¦ Commutation régime CCP ¦ Verrouillage générateur ¦ Signalisation alarme/erreur ¦ Consigne de départ minimum ¦ Evacuat. excédent chaleur¦ Libération piscine ¦ Détecteur de point de rosée

¦ augmentation consigne départ avec hygrostat

¦ Demande de refroidissement

¦ Demande chaleur 10V ¦ Demande froid 10V

¦ Température ambiante 10V

Commutation régime CC+ECS 6047 I Sens d'action contact H2 Contact de repos ¦ Contact de travail Contact de travail -

I Valeur fonction contact H2 70 8 130 °C

I Valeur fonction 1 H2 0 -100 500 -

I Valeur température 10V H2 100 5 130 °C

I Valeur fonction 2 H2 70 -100 500 -

I Fonction sortie UX aucune ¦ Pompe chaudière Q1 ¦ Pompe ECS Q3 ¦ Pompe circ interm ECS Q33 ¦ Pompe CC1 Q2 ¦ Pompe CC2 Q6 ¦ Pompe CCP Q20 ¦ Pompe collecteur solaire Q5 ¦ Pompe solaire échang ext. K9 ¦ Pompe solaire ballon K8 ¦ Pompe solaire piscine K18 ¦ Pompe collecteur solaire 2 Q16 ¦ Consigne chaudière ¦ Consigne puissance ¦ Demande de chaleur pas de chargement forcé

I Logique de signal sortie UX Réglage ¦ inversé Réglage standard

I Valeur température 10V UX 100 5 130 °C 6097 F Type de sonde collecteur CTN ¦ Pt 1000 CTN 6098 F Correction sonde de collecteur solaire 0 -20 20 °C 6099 F Corr sonde collect solaire 2 0 -20 20 °C 6100 F Corr. sonde temp. ext. 0.0 -3.0 3.0 °C 6101 F Type de sonde température des fumées CTN ¦ Pt 1000 CTN 6102 F Correction sonde de température des fumées 0 -20 20 °C 6110 F Constante de temps bâtiment 15 0 50 h 6120 F Hors-gel de l'installation Activé / désactivé Arrêt - 6128 F Demande chaud sous temp ext − − − − − − / -50 50 °C 6129 F Demande chaud sur temp ext − − − − − − / -50 50 °C 6131 F Demande chaleur en régime éco Arrêt ¦ uniquement ECS ¦ marche Arrêt 6135 F Déshumidificateur d'air Arrêt ¦ Marche Arrêt 6136 F Libération déshumidif d'air 24h/24 ¦ prog horaire circuit chauff ¦ Programme horaire

24h/24 6137 F Déshumidificateur air h.rel. Marche 55 0 100 % 6138 F Déshumidificateur air h.rel. SD 5 2 50 %59/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 6200 I Enregistrer sonde non ¦ oui non - 6205 F Réinitialiser paramètres non ¦ oui non - 6212 I N° contrôle générateur 1 - 0 199999 - 6213 I N° contrôle générateur 2 - 0 199999 - 6215 I N° contrôle ballon stockage - 0 199999 - 6217 I N° contrôle circuits de chauffage. - 0 199999 - 6220 F Version du logiciel - 0 99.9 - LPB 6600 I Adresse appareil 1 0 16 - 6601 F Adresse segment 0 0 14 - 6604 F Fonction alimentation bus Arrêt ¦ Automatique Automatique - 6605 F Etat alimentation bus Arrêt ¦ Marche Marche - 6620 F Périmètre action commutations Segment ¦ Système Système - 6621 F Commutation été Locale ¦ Centrale Local - 6623 F Changement de régime Locale ¦ Centrale Centralisée 6624 F Verrouillage manuel de la chaudière Local ¦ Segment Local 6625 F Affectation ECS Circuits chauffage locaux ¦ Tous les CC dans le segment ¦ Tous les CC dans le système Tous les CC dans le système

F Demande de refroidissement Local ¦ Centralisée Local 6631 F Générateur ext en régime éco Arrêt ¦ uniquement ECS ¦ marche Arrêt 6640 I Fonctionnement Horloge Autonome ¦ Esclave sans ajustement ¦ Esclave avec ajustement¦ Maitre Puissance variable - 6650 F Source temp. externe 0 0 239 - Erreur 6710 I Réinitialis. relais alarme non ¦ oui non - 6740 F Temp. départ 1 alarme − − − − − − / 10 240 min. 6741 F Temp. départ 2 alarme − − − − − − / 10 240 min. 6743 F Temp. chaudière alarme − − − − − − / 10 240 min. 6745 F Alarme charge ECS − − − − − − / 1 48 h

F Temp départ froid 1 alarme − − − − − − / 10 240 min 6800 F Historique 1 - F Code d'erreur 1 - 0 255 - 6802 F Historique 2 - F Code d'erreur 2 - 0 255 - 6804 F Historique 3 - F Code d'erreur 3 - 0 255 - 6806 F Historique 4 - F Code d'erreur 4 - 0 255 -60/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 6808 F Historique 5 - F Code d'erreur 5 - 0 255 - 6810 F Historique 6 - F Code d'erreur 6 - 0 255 - 6812 F Historique 7 - F Code d'erreur 7 - 0 255 - 6814 F Historique 8 - F Code d'erreur 8 - 0 255 - 6816 F Historique 9 - F Code d'erreur 9 - 0 255 - 6818 F Historique 10 - F Code d'erreur 10 - 0 255 - Maintenance/régime spécial 7040 F Intervalle heures fnc. brûleur − − − − − − / 10 10000 h 7041 F H.fct brûleur depuis maint. 0 0 10000 h 7042 F Intervalle dém. brûleur − − − − − − / 60 65535 - 7043 F Démar. brûleur dep. mainten. 0 0 65535 - 7044 F Intervalle de maintenance − − − − − − / 1 240 Mois 7045 F Durée depuis maintenance 0 0 240 Mois 7053 F Limite température fumées − − − − − − / 0 350 °C 7054 F Tempo signalisation gaz fumée 0 0 120 min. 7119 F Fonction éco Verrouillé ¦ Libéré Verrouillé - 7120 E Régime éco Arrêt ¦ Marche Arrêt - 7130 E Fonction de ramonage Arrêt ¦ Marche Arrêt - 7139 E Régime écologique Arrêt ¦ Marche Arrêt 7140 E Régime manuel Arrêt ¦ Marche Arrêt - 7150 I Simulation temp. extérieure - -50.0 50 °C 7170 I Tél. Service après-vente - Test des entrées/sorties 7700 I test des relais Aucun Test ¦ Tout est à l'ARRET ¦ 1ère allure du brûleur T2 ¦ 1.+ 2. ème allure du brûleur T2/QX4

¦ Vanne mélangeuse CC ouv. Y5

¦ Vanne mélangeuse CC ferm. Y6

¦ Sortie par relais QX1 ¦ Sortie par relais QX2

¦ Sortie par relais QX3

¦ Sortie par relais QX4

I Temp. départ B12 - 0.0 140 °C 7750 I Temp. ECS B3 - 0.0 140 °C61/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 7760 I Temp. chaudière B2 - 0.0 140 °C 7820 I Température sonde BX1 - -28 350 °C 7821 I Température sonde BX2 - -28 350 °C

I Entrée multifonction H3 0 0 10 Volt

I Etat du contact H3 ouvert ¦ fermé

7870 I Panne de brûleur S3 0V ¦ 230V 0V - 7881 I 1ère allure du brûleur E1 0V ¦ 230V

I Priorité générateurs 1…16

I Etat générateurs 1…16 sans ¦ en dérangement ¦ réglage man. actif ¦ verrouill. chaudière activé ¦ Fct ramonage active ¦ Séparation ECS activée ¦ Limitation T° ext. active ¦ Non libéré ¦ Libéré 8138 I Température départ cascade 0 0 140 °C 8139 I Consigne départ cascade 0 0 140 °C 8140 I Température retour cascade 0 0 140 °C 8141 I Consigne retour cascade 0 0 140 °C 8150 I Commut cascade gén actuel 0 0 990 h Diagnostic générateur62/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 8300 I 1ère allure brûleur T2 Arrêt ¦ Marche

I 2ème allure du brûleur Arrêt ¦ Marche

F vitesse ppe chaudière 0 0 100 % 8310 I Température de chaudière - 0.0 140.0 °C 8311 I Consigne chaudière - 0.0 140.0 °C 8312 I Point commutation chaudière 0 0 140 °C 8314 I T° retour chaudière - 0.0 140.0 °C 8316 I Température des fumées 0 0 350 °C 8315 I Consigne retour chaudière 0 0 140 °C 8316 I Température des fumées 0 0 350 °C 8318 I Température fumées max. 0 0 350 °C 8326 I Modulation brûleur 0 0 100 % 8330 F Heures fonct. 1ère allure 0 0 65535 h 8331 F Compteur démarr. 1e allure - 0 199'999 -

F Heures fonct. 2ème allure 0 0 65535 h

F Compteur dém 2ème allure 0 0 199999 -

F Vitesse ppe solaire éch. ext. 0 0 100 %

F vitesse ppe solaire piscine 0 0 100 % 8510 I Température collecteur 1 - -28.0 350 °C 8511 I Température max collecteur 1 0 -28.0 350 °C 8512 I Température min. collecteur 1 min. 0 -28.0 350 °C 8513 I dT collecteur 1/ECS - -168.0 350 °C 8514 I Affichage différentiel temp collecteur 1/ ballon de stockage - -168.0 350 °C 8515 I dT cap solaire 1/piscine 0 -168.0 350 °C 8519 I Température départ solaire 0 -28.0 350 °C 8520 I Température retour solaire 0 -28.0 350 °C 8526 E Rendemt journalier énerg sol 0 0 999.9 kWh 8527 E Rendemt global énergie solaire 0 0 9999999.9 kWh 8530 F Heures fonc prod. solaire - 00:00 15:00 h 8531 F Heures fonc surchauffe collecteur - 00:00 15:00 h

F Vitesse ppe collect solaire2 0 0 100 % 8547 I Température collecteur 2 0 -28 350 °C 8548 I Température max collecteur 2 -28 -28 350 °C 8549 I Température min. collecteur 2 3500 -28 350 °C 8550 I dT collecteur 2/ECS 0 -168 350 °C 8551 I Affichage différentiel temp collecteur 2/ ballon de stockage 0 -168 350 °C 8552 I dT cap solaire 2/piscine 0 -168 350 °C 8560 T° chaudière à combustible solide 0 0 140 °C 8570 E Tps fct chaudière comb'solide 0 00:00 15:00 h Diagnostic consommateurs 8700 I Température extérieure - -50.0 50.0 °C 8703 I Temp. extérieure atténuée - -50.0 50.0 °C63/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 8704 I Température extérieure mélangée - -50.0 50.0 °C

I Humidité d'ambiance relative - 0 100 %

I Température de rosée 1 - 0 50.0 °C 8730 I Pompe circuit chauffage Q2 Arrêt ¦ Marche

8731 I Vanne mélangeuse CC ouv. Y1 Arrêt ¦ Marche

8732 I Vanne mélangeuse CC fermée Y2 Arrêt ¦ Marche

I Pompe de circuit refroidissement 1 Arrêt ¦ Marche

I V'mélange circuit froid 1 ouv Arrêt ¦ Marche

I V'mélang circ froid 1 fermée Arrêt ¦ Marche

I Vanne dérivation froid 1 Arrêt ¦ Marche

I température départ refroidissement 1 - 0 140 °C

I Consigne température départ refroidissement 1 - 0 140 °C 8760 I Pompe du circuit de chauffage 2 Arrêt ¦ Marche

8761 I Vanne mélange 2 ouverte Arrêt ¦ Marche

8762 I Vanne mélange 2 fermée Arrêt ¦ Marche

F Vitesse ppe circul interm ECS 0 0 100 % 8830 I Température ECS 1 - 0.0 140 °C 8831 I Consigne ECS - 8.0 80 °C 8832 I Température ECS 2 - 0.0 140 °C 8835 I Temp. circulation ECS - 0.0 140 °C 8836 I Température de charge ECS 0 0 140 °C 8850 I Température prérégul ECS 0 0 140 °C64/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ligne de commande Niveaux Fonction Valeur par défaut min. max. Unité 8851 I Consigne prérégulateur ECS 0 0 140 °C 8852 I Temp chauffe eau instant ECS 0 0 140 °C 8853 I Consigne chffe eau instant ECS 0 0 140 °C 8900 I Température piscine 0 0 140 °C 8901 I Consigne piscine 24 8 80 °C 8930 I Température prérégulation - 0.0 140.0 °C 8931 I Consigne prérégulateur - 0.0 140.0 °C 8950 I Température départ ligne - 0.0 140.0 °C 8951 I Consigne départ de ligne - 0.0 140.0 °C 8952 I T° retour de ligne 0 0 140 °C

I Consigne départ ligne froid 0 0 140 °C 8962 I Consigne puissance ligne 0 0 100 % 8980 I Température de ballon stockage 1 - 0.0 140.0 °C 8981 I Consigne ballon stockage 0 0 140 °C 8982 I Température de ballon stockage 2 - 0.0 140.0 °C 8983 I Température de ballon stockage 3 0 0 140 °C 9000 I Consigne de départ H1 - 5.0 130.0 °C 9001 I Consigne de départ H2 - 5.0 130.0 °C

I Sortie relais QX2 Arrêt ¦ Marche

I Sortie relais QX3 Arrêt ¦ Marche

Sortie relais QX4 Arrêt ¦ Marche 9050 I Sortie relais QX21 module 1 Arrêt ¦ Marche

9051 I Sortie relais QX22 module 1 Arrêt ¦ Marche

9052 I Sortie relais QX23 module 1 Arrêt ¦ Marche

9053 I Sortie relais QX21 module 2 Arrêt ¦ Marche

9054 I Sortie relais QX22 module 2 Arrêt ¦ Marche

C'est un exemple d'une façade d'armoire (non fournie).

Chauffage à la consigne confort

Brûleur en fonctionnement Chauffage à la consigne réduite Messages d'erreur Fonctionnement chaudière pour chauffage actif Maintenance / régime spécial Fonctionnement chaudière pour production d'ECS actif

Eléments de commande Possibilités d'affichage Sélectionner le régime

ffichage d'information Fonction de ramonage Test thermostat sécurité Régler la consigne de confort Navigation et Réglages Régler la consigne normale ECS Navigation et Réglages66/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Exemple avec l'ensemble des segments d'affichage.

La touche permet de commuter entre Marche et Arrêt du régime chauffage et régime ECS. La sélection est matérialisée par une barre qui apparaît sous le symbole correspondant

La consigne de confort se règle directement avec les touches +/-. Pour la Consigne réduite

• Sélectionnez la ligne de „Consigne réduite“.

Après chaque correction, attendre 2 heures au moins., pour permettre l'ajustement de la température ambiante. Pour la consigne ECS confort réglez directement une valeur inférieure ou supérieure à l'aide des touches + / - et confirmez avec OK.

La touche Info permet d'appeler diverses informations. La valeur s'afficher en alternance avec la l'info " –No " . 2354Z1 3 2354Z13

- No.1 Température chaudière - No.2 Température extérieure - No.3 Température ECS - No.4 Température de départ 1 - No.5 Température de départ 2 - No.10 Etat CC 1 - No.11 Etat CC 2 - No.12 Etat ECS - No.13 Etat chaudière - No.14 Etat énergie solaire

ffichage Sélectionner le régime de fonctionnement Réglage de la consigne d'ambiance Réglez la consigne ECS normale (confort) Affichage des informations67/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Exceptionnellement, un des symboles suivants apparaît dans l'affichage de base: Messages d'erreur Ce symbole apparaît lorsqu'il y a un défaut dans l'installation. Le n° de l'erreur s'affiche après la lettre "c".

Maintenance ou Régime spécial Ce symbole apparaît dans le cas d'un message de maintenance ou d'un régime spécial. Le n° du messages s'affiche après la lettre "c".

La fonction de ramonage est activée par une brève pression (< 3 sec). Elle génère l'état de fonctionnement nécessaire pour la mesure des émissions (fumées).

Les réglages qui ne peuvent pas être effectués directement avec les éléments de commande sont réalisés par programmation. Vous utilisez à cet effet les différentes touches de réglage comme suit :

• En appuyant sur la touche ESC, vous revenez à l'étape précédente; dans ce cas, les valeurs réglées ne sont pas adoptées.

• Si aucun réglage n'est effectué pendant 8 minutes, le régulateur retourne automatiquement à l'affichage de base.

• Selon la configuration, l'appareil et le niveau d'accès autorisé des lignes programmation peuvent être occultées. Exceptions Fonction de ramonage Principe de réglage68/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ceci est illustré par l'exemple suivant du réglage de l'heure et de la date. Exploitation Exemple d'affichage Description

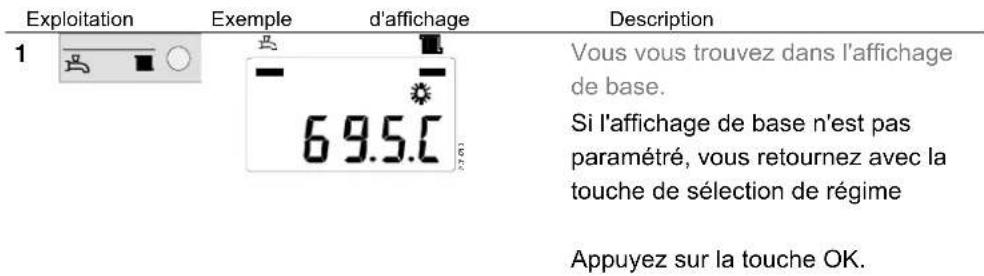

Vous vous trouvez dans l'affichage de base. Si l'affichage de base n'est pas paramétré, vous retournez avec la touche de sélection de régime Appuyez sur la touche OK.

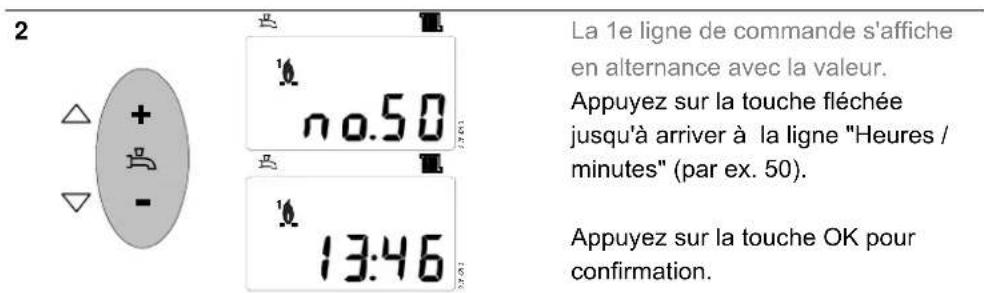

La 1e ligne de commande s'affiche en alternance avec la valeur. Appuyez sur la touche fléchée jusqu'à arriver à la ligne "Heures / minutes" (par ex. 50). Appuyez sur la touche OK pour confirmation.

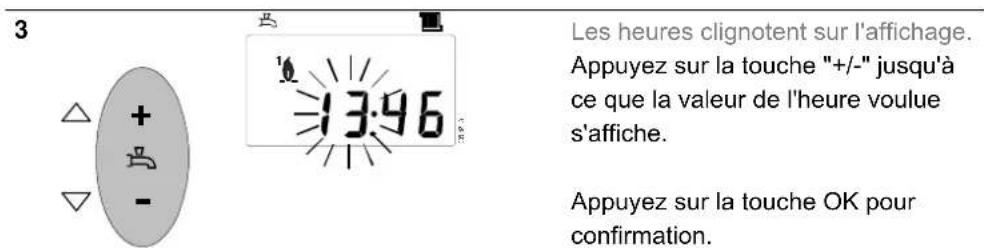

Les heures clignotent sur l'affichage. Appuyez sur la touche "+/-" jusqu'à ce que la valeur de l'heure voulue s'affiche. Appuyez sur la touche OK pour confirmation.

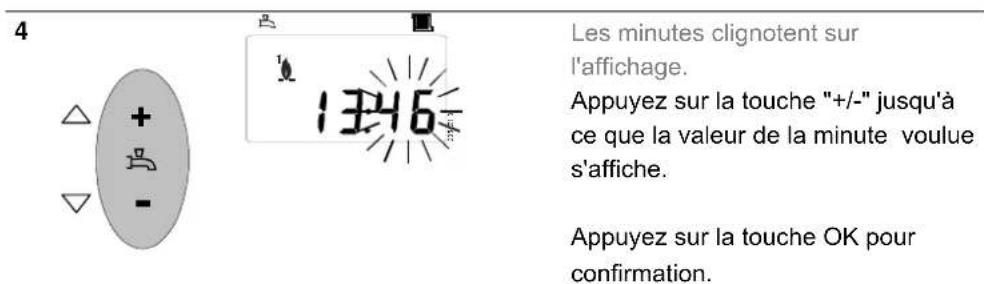

2354Z1 3 Les minutes clignotent sur l'affichage. Appuyez sur la touche "+/-" jusqu'à ce que la valeur de la minute voulue s'affiche. Appuyez sur la touche OK pour confirmation.

Le réglage est enregistré, l'affichage ne clignote plus. Vous pouvez continuer en effectuant d'autres réglages ou revenir à l'affichage de base en appuyant sur la touche de régime.

Vous vous trouvez à nouveau dans l'affichage de base.

5.2.3 Niveaux d'accès

Il existe des niveaux d'accès qui autorisent seulement certains groupes d'utilisateurs à procéder à des réglages. Pour atteindre le niveau d'accès désiré, procédez comme suit

Exploitation Exemple d'affichage Description

Vous affichez l'écran de base Appuyez pendant 3 s sur la touche OK.

Vous êtes maintenant au niveau d'accès "Utilisateur final". Appuyez pendant 3 secondes sur la touche INFO.

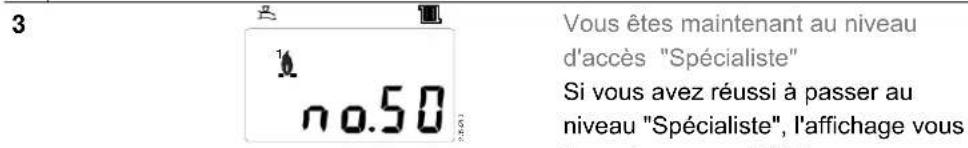

Vous êtes maintenant au niveau d'accès "Spécialiste" Si vous avez réussi à passer au niveau "Spécialiste", l'affichage vous le confirme avec "ON".70/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

5.2.4 Vue d'ensemble des réglages

Ce tableau indique l'ensemble des réglages disponibles jusqu'au niveau spécialiste. E= Utilisateur final F= Spécialiste, Ligne = ligne de programmation Ligne Ligne des appareils à LCD Niveaux d'accès Fonction Valeur par défaut min. max. Unité Heure et date 50 1 E Heures / minutes 01:00 00:00 23:59 hh:mm 51 2 E Jour / mois 1.01 01.01 31.12 dd.mm 52 3 E Année 2004 2004 2099 yyyy 53 4 F Début heure d'été 25.03 01.01 31.12 dd.mm 54 5 F Fin heure d'été 25.10 01.01 31.12 dd.mm 59 6220 F Version du logiciel - 0 99.9 - prog horaire circuit chauff 1 61 500 E Présélection Lun-Su - 62 501 E 1e phase Marche 6:00 00:00 24:00 hh:mm 63 502 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 64 503 E 2e phase Marche --:-- 00:00 24:00 hh:mm 65 504 E 2e phase Arrêt --:-- 00:00 24:00 hh:mm 66 505 E 3e phase Marche --:-- 00:00 24:00 hh:mm 67 506 E 3e phase Arrêt --:-- 00:00 24:00 hh:mm prog horaire circuit chauff 2 71 520 E Présélection Lun-Su 72 521 E 1e phase Marche 6:00 00:00 24:00 hh:mm 73 522 E 1e phase Arrêt 22:00 00:00 24:00 hh:mm 74 523 E 2e phase Marche --:-- 00:00 24:00 hh:mm 75 524 E 2e phase Arrêt --:-- 00:00 24:00 hh:mm 76 525 E 3e phase Marche --:-- 00:00 24:00 hh:mm 77 526 E 3e phase Arrêt --:-- 00:00 24:00 hh:mm Circuit de chauffage 81 712 E Consigne réduite 16 4 35 °C 82 720 E Pente de la courbe 1.5 0.10 4.00 °C 83 721 F Translation de la courbe 0 -4.5 4.5 °C 84 730 E Commutation été/hiver 18 - - - / 8 30 °C 85 741 F Consigne de départ maximale 80 8 95 °C Circuit de chauffage 86 1012 E Consigne réduite 16 4 35 °C 87 1020 E Pente de la courbe 1.5 0.10 4.00 °C 88 1021 F Translation de la courbe 0 -4.5 4.5 °C 89 1030 E Commutation été/hiver 18 - - - / 8 30 °C 90 1041 F Consigne de départ maximale 80 80 95 °C71/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Chauffage à la consigne confort Brûleur en service (chaudière fioul/gaz uniquement) Chauffage à la consigne réduite Messages d'erreur

Exemple avec l'ensemble des segments d'affichage : Exemple : affichage de base: 2354Z09 2354Z09

5.3.1.1 Sélection du régime de chauffage

La touche permet de passer d'un régime à l'autre. La sélection est matérialisée p ar une barre qui apparaît sous le symbole correspondant.

5.3.1.1.1 Régime automatique

Le régime automatique règle la température ambiante selon le programme horaire. Propriétés du régime automatique : − Chauffage selon programme horaire − Consignes de température selon programme de chauffage "Consigne confort" ou "Consigne réduite" − Fonctions de protection actives − Automatisme de commutation été/hiver et automatisme de limites de chauffe journalières activés (fonctions ECO) Eléments de commande Possibilités d'affichage

ffichage Sélectionner le régime de fonctionnement Touche de présence Réglage de la consigne de confort Navigation et Réglages72/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

5.3.1.1.2 Régime permanent ou

Le régime permanent maintient une température ambiante constante au niveau de fonctionnement choisi. Chauffage à la consigne de confort Chauffage à la consigne réduite Propriétés :

• Chauffage sans programme horaire

• Fonctions de protection actives

• Commutation été/hiver (fonctions ECO) et limites de chauffe journalières inactives en cas de fonctionnement permanent avec la consigne de confort

5.3.1.1.3 Mode protection

Dans le mode protection, le chauffage est déconnecté. L'installation reste néanmoins protégée contre le gel (température de protection hors-gel), à condition que la tension d'alimentation ne soit pas interrompue. Propriétés du mode protection :

• Température selon régime hors-gel

• Fonctions de protection actives

• Commutation été/hiver (fonctions ECO) et limites de chauffe journalières actives Pour la consigne de confort régler directement une valeur inférieure ou supérieure à l'aide du bouton de réglage. Pour la Consigne réduite − appuyer sur OK, − sélectionnez la page de commande Circuit chauffage et − régler la "Consigne réduit". Après chaque correction, attendre 2 heures au moins pour permettre l'ajustement de la température ambiante. Si vous n'occupez pas les locaux pendant une courte durée, vous pouvez abaisser la température avec la touche de présence et économiser ainsi de l'énergie. A votre retour, il suffit d'appuyer une nouvelle fois sur la touche de présence pour relancer le chauffage.

Chauffage à la consigne confort Chauffage à la consigne réduite

• La touche de présence n'agit que dans le régime automatique

• La sélection actuelle reste active jusqu'à la commutation suivante en fonction du programme de chauffe Réglage de la consigne d'ambiance Touche de présence73/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Vous accédez au niveau Service par une pression prolongée sur la touche. ru = 1 (réglage d'usine) (unité d'ambiance) L'appareil d'ambiance est adressé comme RG1 ru = 2 L'appareil d'ambiance est adressé comme RG2 ru = 3 Appareil d'ambiance adressé comme RG3

P1 = 1 (réglage d'usine) Enregistrement automatique: Une correction de la consigne avec le bouton est adoptée sans validation particulière (timeout) ou par une pression sur la touche de régime. P1 = 2 Enregistrement avec validation Une correction de la consigne avec le bouton n'est adoptée qu'après une pression sur la touche de régime.

Configuration Réglages Utilisation comme Réglage direct74/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 6 Détail des réglages

Le régulateur possède une horloge annuelle qui contient l'heure, le jour de semaine et la date. Pour que la fonctionnalité soit assurée, il faut régler correctement l'heure et la date sur l'horloge. N° de ligne Ligne de commande 1 Heures / minutes 2 Jour / mois 3 Année 5 Début heure d'été 6 Fin heure d'été Les dates sont réglées pour le passage à l'heure d'été ou à l'heure d'hiver. L'heure passe automatiquement de 02:00 (heure d'hiver) à 03:00 (heure d'été) ou de 03:00 (heure d'été) à 02:00 (heure d'hiver) le premier dimanche qui suit la date correspondante réglée.

6.2 Interface utilisateur

N° de ligne Ligne de commande 20 Langue 22 Info Temporaire Permanent 26 Verrouillage des commandes 27 Verrouillage de la programmation 28 Réglage direct Enregistrement automatique Enregistrement avec confirmation Temporaire: Après action de la touche d'information, l'appareil revient au bout de 8 minutes max. (QAA78.. uniquement 2 minutes) à l'affichage de base prédéfini. La touche de sélection de régime permet également de revenir à l'écran de base. Permanent: Après une pression sur la Touche Info, l'affichage d'information revient à l'affichage de base "nouveau" au bout de 8 minutes max. La valeur d'information sélectionnée la dernière est reprise dans le nouvel affichage de base. Ce réglage n'est pas possible pour le QAA78.. ! Si le verrouillage des commandes Dest activé, les éléments de commande suivants ne sont plus réglables: Régime de circuit de chauffage, régime ECS, consigne de confort d'ambiance (bouton rotatif), touche de présence. La fonction de blocage de la programmation (protection contre les manipulations malencontreuses) permet d'afficher les paramètres; leur modification n'est cependant plus possible.

• Suspension temporaire de la programmation Le blocage de la programmation peut être désactivé de façon temporaire au niveau Changement d'heure été / hiver Exploitation et affichage Info Verrouillage des commandes Verrouillage de la programmation75/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 programmation. Pour cela, il faut enfoncer simultanément les touches OK et ESC pendant 3 secondes minimum. Cette suspension temporaire du blocage de programmation reste en vigueur jusqu'à ce qu'on quitte la programmation.

• Suspension permanente de la programmation Procéder d'abord à la suspension temporaire, puis annuler à la ligne 27 le "Verrouillage programmation". N° de ligne Ligne de commande 40 Utilisation comme Appareil d'ambiance 1 Appareil d'ambiance 2 Appareil ambiance P Interface utilisateur 1 Interface utilisateur 2 Interface utilisateur P Appareil de service Cette ligne de commande permet de régler l'utilisation de l'unité d'exploitation. Selon l'utilisation, d'autres réglages sont alors nécessaires sous "Affectation du circuit de chauffage". En cas d'utilisation de plusieurs interfaces utilisateur, l'action de chaque appareil peut être orientée de façon ciblée.

• Si l'on utilise plusieurs interfaces utilisateur, chaque utilisation ne peut être réalisée qu'une seule fois.

• L'interface utilisateur AVS37.294 est réglée à l'usine comme appareil d'exploitation 1 (ligne 40) ayant une action sur tous les circuits de chauffage (ligne 42) et n'est réglable que sur les lignes de commande 44, 46, 48. Selon utilisation de l'appareil (ligne 40) , les réglages suivants sont possibles pour l'affectation aux circuits de chauffage avec les effets suivants: Ligne de commande

Appareil d'ambiance 1 Circuit de chauffage 1 X Circuits chauffage 1 et 2 X X X Circuits chauffage 1 et P X X X Tous les CC X X X X Appareil d'ambiance 2 X Appareil ambiance P X Interface utilisateur 1 Circuit de chauffage Circuits chauffage 1 et 2 X X Circuits chauffage 1 et P X X Tous les CC X X X Interface utilisateur 2 Interface utilisateur P App. service Appareil d'ambiance 1 L'interface utilisateur contrôle les circuits de chauffage qui sont autorisés à la ligne 42 "Affectation app. d'ambiance 1" et qui ont été activés de façon correspondante dans l'appareil de base.

Appareil d'ambiance 2 L'interface utilisateur ne contrôle que le circuit de chauffage 2.

Utilisation comme76/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Interface utilisateur /appareil de service L'interface utilisateur contrôle les circuits de chauffage qui ont été activés dans l'appareil de base. Avec ce réglage, aucune température ambiante n'est enregistrée ni transmise par l'interface utilisateur.

N° de ligne Ligne de commande 42 Affectation appareil 1 Circuit de chauffage 1 Circuits chauffage 1 et 2 Circuits chauffage 1 et P Tous les CC 44 Commande CC2 Commun avec CC1 indépendant 46 Commande CCP Commun avec CC1 autonome 48 Action touche de présence sans Circuit de chauffage 1 Circuit de chauffage 2 commun

En tant qu'appareil d'ambiance 1 (réglage 40), l'action de l'interface utilisateur correspondante peut être affectée au circuit de chauffage 1 ou aux deux circuits de chauffage. Cette deuxième possibilité est surtout nécessaire dans le cas de 2 circuits de chauffage et d'un seul appareil d'ambiance. Sur la ligne 40, on définit l'effet de la commande (touche de régime ou bouton) de l'appareil d'ambiance 1, de l'interface utilisateur ou sur l'appareil de service pour le circuit de chauffage. Commun avec CC1 La commande pour les circuits de chauffage 1 et 2 est conjointe. Autonome L'action de la commande s'affiche dès que l'on actionne la touche de régime ou le bouton rotatif. En fonction de la ligne de commande 40, il est possible de définir l'action de l'exploitation (touche de régime ou bouton rotatif) sur l'appareil d'ambiance 1, sur l'interface utilisateur ou sur l'appareil de service pour le circuit de chauffage P. Commun avec CC1 La commande pour les circuits de chauffage 1 et 2 est conjointe. Autonome Les changements de régime ou le réglage de la consigne de confort doivent être effectués dans la programmation. L'action de la touche de présence sur l'interface utilisateur peut être affectée aux circuits de chauffage correspondants. Si un seul circuit de chauffage est affecté, la touche de présence agit toujours ce circuit.

Affectation du circuit de chauffage

ction de la touche de présence77/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 54 Correction sonde d'ambiance L'affichage de la température peut être corrigé.

N° de ligne Ligne de commande 70 Version du logiciel L'indication représente la version actuelle de l'appareil d'ambiance.

N° de ligne Ligne de commande 120 Liaison 121 Mode test Description détaillée, cf. Composants sans fil chapitre 3.8. Liaison Lors de la mise en service, les périphériques sans fil (appareil d'ambiance) sont affectés à l'appareil de base. Mode test Le mode test sert à vérifier la communication radio. Il doit être effectué lorsque l'installation est terminée. N° de ligne Ligne de commande 130 Appareil d'ambiance 1 sans prêt pas de récept changer les piles 131 Appareil d'ambiance 2 comme à la ligne 130 132 Appareil ambiance P comme à la ligne 130 133 Sonde extérieure comme à la ligne 130 134 Répéteur comme à la ligne 130 135 Interface utilisateur 1 comme à la ligne 130 136 Interface utilisateur 2 comme à la ligne 130 137 Interface utilisateur P comme à la ligne 130 138 Appareil de service comme à la ligne 130 140 Effacer tous les appareils La liaison radio avec tous les appareils est annulée. Si une communication radio est à nouveau nécessaire, il faut établir une nouvelle liaison.

Sonde d'ambiance Caractéristiques de l'appareil Liaison Liste des appareils sans fil Effacer tous les appareils78/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

6.4 Programmes horaires

On dispose de différents programmes de commande pour les circuits de chauffage et la production d'ECS. Ils sont enclenchés en régime "Automatique" et commandent le changement des niveaux de température (et donc les consignes correspondantes) par l'intermédiaire des heures de commutation réglées. Les heures de commutation sont réglables de manière combinée, c'est-à-dire pour plusieurs jours ensemble ou des jours individuels ou des heures individuelles. La présélection de groupes de jours (par ex. Lun...Ven. et Sam...Dim.) ayant les mêmes heures de commutation permet de raccourcir sensiblement le réglage des programmes de commutation. N° de ligne Ligne de commande

CC1 CC2 3/PCC 4/ECS 5

500 520 540 560 600 Présélection Lun-dim Lun-vend Sam-dim Lun...Dim 501 521 541 561 601 1e phase Marche 502 522 542 562 602 1e phase Arrêt 503 523 543 563 603 2e phase Marche 504 524 544 564 604 2e phase Arrêt 505 525 545 565 605 3e phase Marche 506 526 546 566 606 3e phase Arrêt N° de ligne Ligne de commande 516, 536, 556, 576,

Valeurs par défaut Tous les programmes horaires peuvent être réinitialisés aux réglages usine. Chaque programme horaire dispose de sa propre ligne de commande pour cette réinitialisation. Dans ce cas, les réglages individuels sont perdus !

N° de ligne Ligne de commande

641 651 661 Présélection 642 652 662 Début 643 653 663 Fin 648 658 668 Niveau de fonctionnement Hors-gel Réduit Le programme de vacances permet de commuter les circuits de chauffage en fonction de la date (du calendrier) sur un niveau de fonctionnement choisi.

• Le programme de vacances ne peut être utilisé que dans le régime automatique.

Pour les circuits de chauffage, on dispose de différentes fonctions réglables individuellement pour chaque circuit de chauffage. N° de ligne Ligne de commande 1300 Régime de fonctionnement Mode protection Automatique Réduit Confort

Le régime des circuits de chauffage 1 et 2 est commandé directement via la touche de régime, tandis que le régime du circuit de chauffage P est réglé par programmation (ligne de commande 1300). Le réglage permet de passer d'un régime à l'autre. La fonctionnalité correspond au régime choisi à l'aide de la touche de régime. Cf. chapitre "Eléments de commande". N° de ligne Ligne de commande

710 1010 1310 consigne confort 712 1012 1312 Consigne réduite 714 1014 1314 Consigne hors-gel 716 1016 1316 Consigne confort maximum La température ambiante peut être réglée selon différentes valeurs de consigne. Selon le régime choisi, ces consignes sont activées et assurent des niveaux de température différents dans les pièces. Comme le montre le graphique suivant, il existe une interdépendance entre les plages de consigne réglables. 0 2 4 6 8 10 12 14 16 18 20 22 24 26 °C 2358Z01 TRK TRR TRF TRKmax TRKmax Consigne confort maximum TRK Consigne confort TRR Consigne réduite TRF Consigne hors-gel Le mode protection empêche automatiquement une baisse trop brutale de la température ambiante. La régulation adopte dans ce cas la consigne hors-gel d'ambiance. La température ambiante peut être réglée selon différentes valeurs de consigne. Selon le régime choisi, ces consignes sont activées et assurent des niveaux de température différents dans les pièces. Comme le montre le graphique suivant, il existe une interdépendance entre les plages de consigne réglables.

Régime de fonctionnement Consignes Température ambiante Mise hors-gel Consigne confort maximum80/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande

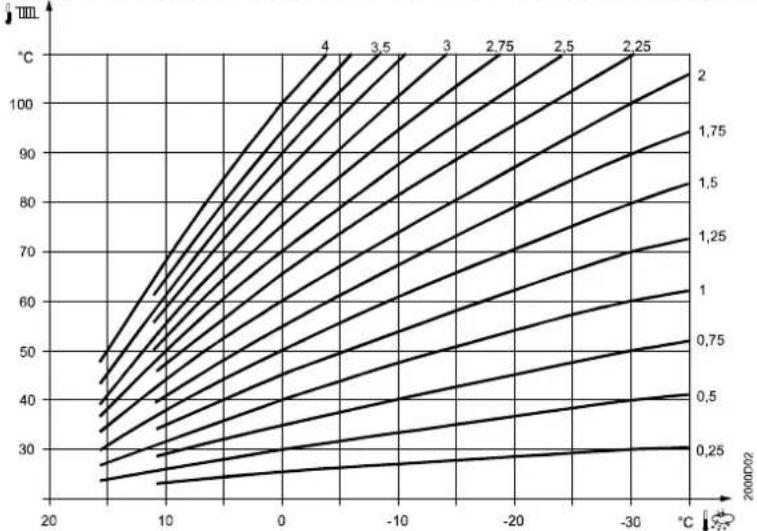

720 1020 1320 Pente de la courbe 721 1021 1321 Translation de la courbe 726 1026 1326 Adaptation de la courbe Sur la base de la caractéristique de chauffe, le régulateur calcule la consigne de température de départ qui est utilisée pour la régulation de la température de départ en tenant compte des conditions atmosphériques. Différents réglages permettent d'adapter la caractéristique de chauffe pour que la puissance calorifique et donc la température ambiante correspondent aux besoins individuels. La pente modifie d'autant plus fortement la température de départ que la température extérieure est basse. C'est-à-dire qu'il faut corriger la pente si la température ambiante présente un écart lorsque la température extérieure est basse et pas lorsqu'elle est élevée. Augmenter le réglage: relève la température de départ principalement en cas de températures extérieures basses températures extérieures. Diminuer le réglage : abaisse la température de départ principalement en cas de températures extérieures froides . La courbe de chauffe est réglée sur à une consigne d'ambiance de 20°C. Si la consigne d'ambiance est modifiée, la courbe s'adapte automatiquement.

La translation modifie la température de départ de façon générale et régulière sur toute la plage de température extérieure. C'est-à-dire qu'il faut corriger la translation lorsque la température ambiante est trop élevée ou trop basse d'une façon générale. L'adaptation permet au régulateur d'adapter automatiquement la courbe de chauffe aux conditions actuelles. Dans ce cas, il est inutile de corriger la pente et la translation. Cette correction peut uniquement être activée ou désactivée. Pour garantir le fonctionnement, il faut tenir compte des points suivants:

• Une sonde d'ambiance doit absolument être raccordée.

• Le paramètre "influence de l'ambiance" doit être réglé entre 1 et 99.

• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas comporter de robinets thermostatiques réglés (ouvrir complètement d'éventuels robinets thermostatiques de la pièce).

Caractéristique de chauffe Pente de la courbe Translation de la courbe

daptation de la courbe81/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande

730 1030 1330 Commutation été/hiver 732 1032 1332 Limite de chauffe journalière La limite de chauffe été/hiver enclenche ou déconnecte le chauffage au cours de l'année en fonction du rapport de température. Cette commutation s'effectue automatiquement dans le régime automatique et évite ainsi à l'utilisateur d'allumer ou d'éteindre le chauffage. En modifiant la valeur entrée, on raccourcit ou allonge les phases annuelles (été/hiver) correspondantes. Si l'on augmente : Commutation anticipée sur le régime d'hiver commutation retardée sur régime d'été Si l'on diminue : Commutation retardée sur régime d'hiver Commutation anticipée sur régime d'été

• Cette fonction est inopérante dans le régime "Température de confort en permanence"

• Le régulateur affiche "ECO".

• La température extérieure est atténuée pour tenir compte de la dynamique du bâtiment. Exemple :

SWHG Limite chauffe été/hiver TAged Température extérieure moyenne T Température t Jours La limite de chauffe journalière enclenche ou déconnecte le chauffage au cours de la journée selon la température extérieure. Cette fonction est principalement utilisée dans les phases de transition (printemps et automne) pour réagir rapidement aux fluctuations de température. Exemple : Ligne de programmation par ex. Consigne confort (TRw) 22°C Limite de chauffe journalière (THG) -3°C Température de commutation (TRw-THG) Chauffage arrêté = 19°C Différentiel (fixe) -1°C Température de commutation Chauffage en marche = 18°C Fonctions ECO Commutation été/hiver Limite de chauffe

ournalière82/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 En modifiant la valeur entrée, on raccourcit ou allonge les phases de chauffage correspondantes. Si l'on augmente : Commutation sur mode chauffage avancée ; commutation sur ECO retardée. Si l'on diminue : Commutation sur mode chauffage retardée ; Commutation sur ECO avancée.

• Cette fonction est inopérante dans le régime "Température de confort en permanence".

• Le régulateur affiche "ECO".

• La température extérieure est atténuée pour tenir compte de la dynamique du bâtiment.

N° de ligne Ligne de commande

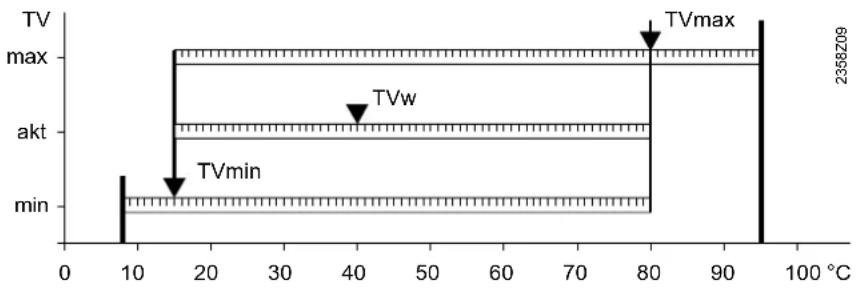

740 1040 1340 Consigne de départ minimum 741 1041 1341 Consigne départ maximum Cette limitation permet de définir une plage pour la consigne de départ. Lorsque la consigne de température de départ désirée du circuit de chauffage atteint le seuil correspondant, cette consigne demeure en permanence à la valeur maximum ou minimum, même si la demande de chaleur continue à augmenter ou à diminuer.

TVw Consigne de température de départ actuelle TVmax Consigne de départ maximum TVmin Consigne de départ minimum N° de ligne Ligne de commande

750 1050 1350 Influence de l'ambiance Types de régulation Lorsqu'on utilise une sonde de température ambiante, on a le choix entre 3 types de régulation différents. Réglage Type de régulation − − − % Simple régulation en fonction des conditions extérieures * 1…99 % Régulation en fonction des conditions extérieures avec influence de l'ambiance * 100 % Simple régulation en fonction de la température ambiante

• Une sonde extérieure doit être raccordée.

Limitations de la consigne de départ Influence de l'ambiance83/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 La température de départ est calculée via la courbe de chauffe en fonction de la température extérieure mélangée. Ce type de régulation implique que la courbe de chauffe soit correctement réglée, car la régulation ne prend pas en compte la température ambiante pour ce réglage. L'écart de la température ambiante par rapport à la valeur de consigne est mesuré et pris en compte pour la régulation de la température. Ceci permet de tenir compte des apports thermiques éventuels et assure une température ambiante plus constante. L'influence de l'écart est réglée en %. Il est possible de régler une valeur d'autant plus élevée que l'installation dans la pièce de référence est bien faite (température ambiante non faussée, emplacement de montage correct etc.).

• Exemple : environ. 60 % pièce de référence correcte environ. 20 % pièce de référence défavorable Pour activer la fonction, tenir compte des points suivants:

• Une sonde d'ambiance doit absolument être raccordée.

• L'„influence de l'ambiance“ doit être réglée entre 1 et 99%. La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas comporter de robinets thermostatiques réglés (ouvrir au maximum d'éventuels robinets thermostatiques). La température de départ est réglée en fonction de la consigne de température ambiante, de la température ambiante actuelle et de son évolution. Une légère augmentation de la température ambiante entraîne par exemple une baisse immédiate de la température de départ. Pour activer la fonction, tenir compte des points suivants :

• Une sonde d'ambiance doit absolument être raccordée.

• Le réglage "influence de l'ambiance" doit être réglé sur 100 %. La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas comporter de robinets thermostatiques réglés (ouvrir au maximum d'éventuels robinets thermostatiques).

N° de ligne Ligne de commande

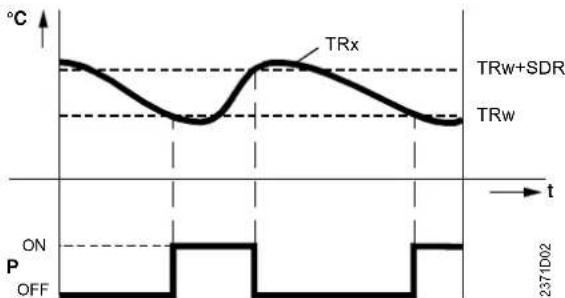

760 1060 1360 Limitation de la température ambiante La fonction de limitation de la température ambiante permet de couper la pompe de circulation si la température ambiante dépasse la consigne actuelle de plus que le différentiel réglé. La pompe de circulation est de nouveau enclenchée dès que la température ambiante repasse sous la consigne d'ambiance actuelle. Si la fonction de limitation de température ambiante est active, aucune demande de chaud n'est transmise à la production. La limitation de la température ambiante ne fonctionne pas dans le cas d'une simple régulation en fonction des conditions extérieures. Simple régulation en fonction des conditions extérieures Régulation en fonction des conditions extérieures avec influence de l'ambiance Régulation en fonction de la température ambiante uniquement Limitation de la température ambiante84/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 OFF

TRx Température ambiante mesurée TRw Consigne de température ambiante SDR Différentiel d'ambiance P Pompe T Temps N° de ligne Ligne de commande

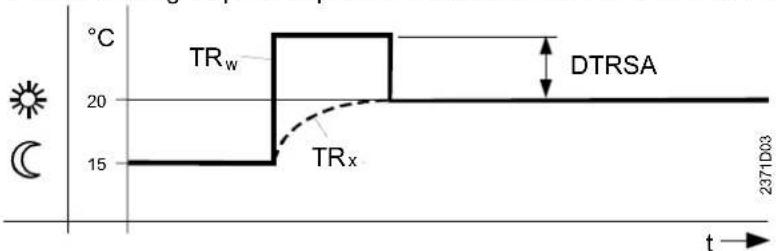

770 1070 1370 Réchauffage accéléré Avec le réchauffage rapide, la nouvelle consigne est atteinte plus rapidement en cas de passage de la consigne réduite à la consigne de confort, ce qui raccourcit la durée de mise en température. Pendant le réchauffage rapide, la consigne d'ambiance est augmentée de la valeur réglée ici. Une augmentation du réglage entraîne une durée de mise en température plus courte, un abaissement du réglage, une durée plus longue.

• Le réchauffage rapide est possible avec ou sans sonde d'ambiance.

TRw Consigne d'ambiance TRx Température ambiante mesurée DTRSA Surélévation de la consigne d'ambiance N° de ligne Ligne de commande

780 1080 1380 Abaissement accéléré Désactivé jusqu'à consigne réduite jusqu'à consigne hors-gel

Pendant l'abaissement accéléré, la pompe du circuit de chauffe est déconnectée et, dans le cas de circuits à vanne mélangeuse, la vanne mélangeuse est fermée.

• Fonction avec sonde d'ambiance: Avec une sonde d'ambiance, la fonction déconnecte le chauffage jusqu'à ce que la température ambiante ait baissé et atteint la consigne réduite ou le niveau hors-gel. Lorsque la température ambiante a baissé jusqu'au niveau réduit ou hors-gel, la pompe du circuit de chauffe est enclenchée et la vanne mélangeuse libérée. Réchauffage accéléré Abaissement accéléré85/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007
• Fonction en l'absence de sonde d'ambiance: L'abaissement accéléré coupe le chauffage pendant une durée déterminée, en fonction de la température extérieure et de la constante de temps du bâtiment. Durée de l'abaissement accéléré pour une différence Consigne confort - Consigne réduite = 2 °C (par ex consigne confort = 20°C et consigne réduite =18°C) Constante de temps du bâtiment: Température extérieure mélangée :

• L'abaissement accéléré est possible avec ou sans sonde d'ambiance.

N° de ligne Ligne de commande

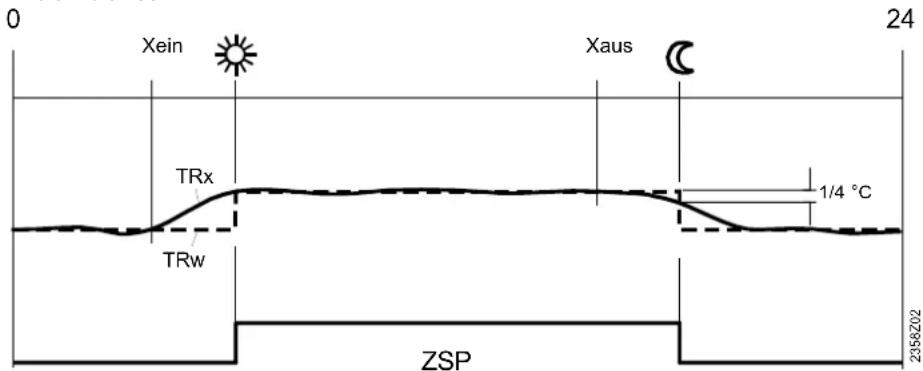

790 1090 1390 Optimisation max. à l’enclenchement 791 1091 1391 Optimisation max. à la coupure La commutation des niveaux de température est optimisée de telle sorte que la consigne confort soit atteinte au moment des heures de commutation. La commutation des niveaux de température est optimisée de telle sorte que la consigne confort -1/4 °C soit atteinte au moment des heures de commutation.

• L'optimisation à l'enclenchement et à la coupure est possible avec ou sans sonde d'ambiance.

Xein Heure d'enclenchement avancée Xaus Heure de coupure avancée ZSP Programme horaire TRx Température ambiante mesurée TRw Consigne de température ambiante

Exemple Optimisation de l'heure d'enclenchement / d'arrêt Optimisation max. à l’enclenchement Optimis. max. à la coupure86/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande

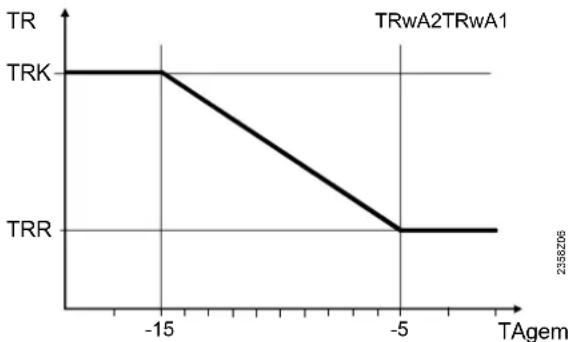

800 1100 1400 Début relèvement consigne réduite 801 1101 1401 Fin relèvement consigne réduite Cette fonction sert principalement dans les installations de chauffage qui ne présentent pas de grandes réserves de puissance (par ex. maisons à faible consommation d'énergie). En cas de températures extérieures basses, la mise en température demanderait alors trop de temps. Le relèvement de la consigne réduite empêche le refroidissement excessif des pièces afin de raccourcir la durée de mise en température lors du passage à la consigne de confort. 2358Z06

TRK TAgem TRwA2TRwA1 TRR TRwA1 Début relèvement consigne réduite TRwA2 Fin relèvement consigne réduite TRK Consigne confort TRR Consigne d'ambiance d'économie TAgem Température extérieure mélangée

N° de ligne Ligne de commande

820 1120 1420 Protection du circuit de chauffage à pompe contre la surchauffe Dans les circuits de chauffage à pompe, la température de départ peut être plus élevée que la température résultante de la courbe de chauffe. Ceci s'explique par de demandes d'autres consommateurs (circuit de chauffage avec vanne mélangeuse, charge d'eau potable, demande calorifique externe) ou d'une température de chaudière min. paramétrée. Du fait de cette température de départ trop élevée, le circuit de chauffage avec pompe serait donc surchauffé. La fonction protection contre la surchauffe pour les circuits de pompe permet d'assurer, par l'enclenchement ou la coupure de la pompe, que l'alimentation en énergie du circuit de chauffage avec pompe correspond à la demande de la courbe de chauffe. N° de ligne Ligne de commande CC1 CC2 830 1130 Surélévation temp. chaudière pour circuit vanne 832 1132 Type de servomoteur Tout ou rien ¦ 3 points ¦ 833 1133 Différentiel TOR 834 1134 temps de course servomoteur

Relèvement de la consigne réduite Protection du circuit de chauffage à pompe contre la surchauffe Régulation par vanne mélangeuse87/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Le réglage du type de servomoteur modifie le comportement de régulation sur le servomoteur de la vanne mélangeuse. Pour le servomoteur tout ou rien, il faut adapter le cas échéant le différentiel tout ou rien. Cela n'est pas nécessaire pour le servomoteur 3 points. Pour le mélange, la température de départ effective de la chaudière doit être plus élevée que la consigne de départ de la vanne mélangeuse. Dans le cas contraire, cette dernière ne peut être atteinte à l'heure voulue. La valeur réglée s'ajoute à la valeur de la demande. Réglage du temps de course du servomoteur de la vanne mélangeuse utilisée.

N° de ligne Ligne de commande

850 1150 1450 Fonction "Séchage contrôlé de dalles" Arrêt Chauffage fonctionnel (Fh) Chauffage "prêt à l'occupation" (Bh) Chauffage fonctionnel et chauffage "prêt à l'occupation Chauffage "prêt à l'occupation" / Chauffage fonctionnel Manuel 851 1151 1451 Consigne séchage contrôlé manuel 1455 Consigne séchage actuelle 1456 Jour séchage actuel 1457 Jours de séchages terminés Cette fonction sert au séchage contrôlé. Elle règle la température de départ sur un profil de température. Le séchage s'effectue par le chauffage par le sol via le circuit de chauffage avec vanne mélangeuse ou avec pompe. Désactivée: La fonction est inopérante. Chauffage fonctionnel (Fh) : La première partie du profil de température s'exécute de façon automatique. Chauffage "prêt à l'occupation" (Bh) La deuxième partie du profil de température s'exécute de façon automatique. Chauffage fonctionnel et chauffage "prêt à l'occupation" La totalité du profil de température (1ère et 2ème partie) s'exécute de façon automatique. Chauffage "prêt à l'occupation" et chauffage fonctionnel La totalité du profil de température (2ème et 1ère partie) s'exécute de façon automatique. Manuel Il n'y a pas d'exécution de profil de température, mais la régulation se fait sur la "Consigne Séchage contrôlé manuel".

• Respecter les normes et consignes du constructeur du bâtiment!

• Un bon fonctionnement de cette fonction n'est possible qu'avec une installation correctement mise en œuvre (hydraulique, électricité, réglages) ! Dans le cas contraire, les sols à sécher peuvent subir des dommages!

• La fonction peut être interrompue de façon anticipée par un réglage sur Arrêt.

• La limitation maximale de la température de départ reste active.

Type de servomoteur Différentiel tout ou rien Surélévation temp. chaudière pour circuit vanne Temps de course servomoteur Séchage contrôlé de dalles pour constructions neuves Fonction "Séchage contrôlé de dalles" RVS43.. uniquement88/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

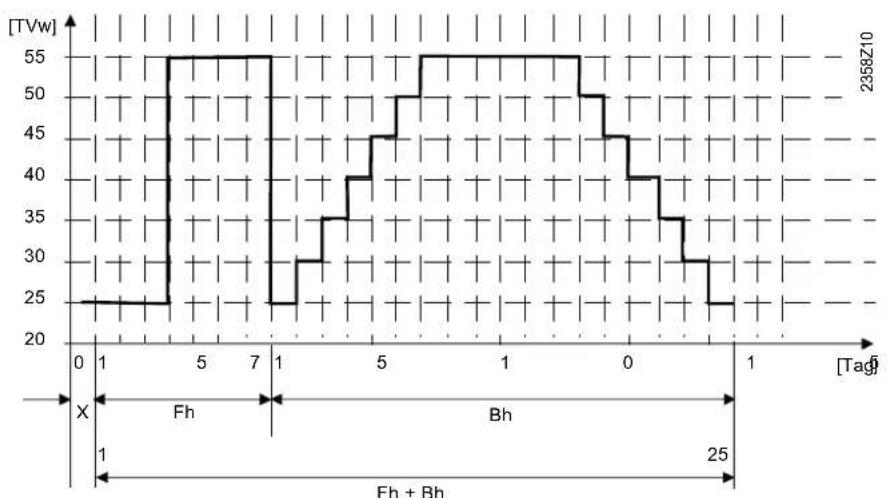

2358Z10 [TVw] X Jour de démarrage Fh Chauffage fonctionnel Bh Chauffage "prêt à l'occupation" La consigne de température de départ de la fonction séchage contrôlé "Manuel" peut être réglée séparément pour chaque circuit chauffage. affiche la consigne de température de départ actuelle de la fonction séchage contrôlé de dalles affiche le jour actuel de la fonction séchage contrôlé de dalles N° de ligne Ligne de commande

861 1161 1461 Evacuation excédent chaleur Désactivée régime chauffage toujours

Les fonctions suivantes peuvent déclencher une évacuation de l'excédent de chaleur:

• Entrées H1, H2, H3 ou EX2

• Refroidissement adiabatique du ballon

• Evacuation de l'excédent de chaleur de la chaudière à combustible solide Si une évacuation de l'excédent de température est activée, le surplus d'énergie peut être évacué par une réduction du chauffage d'ambiance. Ceci peut être réglé séparément pour chaque circuit de chauffage. N° de ligne Ligne de commande

870 1170 1470 avec ballon de stockage 872 1172 1472 avec prérégulateur /pompe prim Si un ballon de stockage est présent, il faut spécifier ici si le circuit de chauffage est alimenté à partir de celui-ci. La température du ballon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte. On peut spécifier si le circuit H1/H2 est alimenté à partir du prérégulateur (préparateur) ou par la pompe de réseau (pompe primaire) (selon l'installation.

Consigne séchage manuelle Consigne séchage actuelle Jour séchage actuel Evacuation excédent chaleur Ballon de stockage/prérégulateu

vec prérégulateur/pompe prim89/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande

882 1182 1482 Vitesse rot. min. pompe 883 1183 1483 Vitesse rot. max. pompe On peut définir la vitesse de rotation minimale de la pompe de circulation chauffage. On peut définir la vitesse de rotation maximale de la pompe de circulation de chauffage. N° de ligne Ligne de commande

900 1200 1500 Commutation de régime pas de chargement forcé ¦ Mode protection ¦ Réduit ¦ Confort ¦ Automatique En cas de commutation externe via les entrées H1/H2/H3 on définit au préalable le régime vers lequel la commutation doit s'effectuer.

6.7 Circuit de refroidissement

Pour exploiter un circuit de refroidissement, il faut que la fonction de refroidissement soit activée (ligne de commande 901) et libérée par l'horloge de programmation (Ligne de commande 907). La séquence de refroidissement est automatiquement mise en route lorsque la température ambiante est supérieure la consigne confort du régime refroidissement (ligne 902). La séquence de refroidissement est déconnectée dès que le circuit de chauffage/de refroidissement 1 signale un besoin de chaleur ou en présence d'un signal de demande de chaleur d'un circuit ECS ou d'un autre circuit de chauffage. N° de ligne Ligne de commande 901 Régime de fonctionnement Arrêt ¦ Automatique Cette ligne permet de régler le régime refroidissement. La sélection effectuée ici est équivalente à l'action sur la touche de froid d'un appareil d'ambiance. Arrêt La fonction de refroidissement est désactivée. Automatique Régime automatique selon le programme de commutation, de la touche de présence ou du programme de vacances en fonction du réglage ligne 907. Si on libère le refroidissement 24h/24 en ligne 907, il est possible d'utiliser la touche de refroidissement comme touche marche/arrêt pour cette fonction. N° de ligne Ligne de commande 902 Consigne confort Consigne d'ambiance en régime de refroidissement. La compensation d'été en ligne 920 permet d'élever la consigne en fonction de la température extérieure. Pompe à vitesse de rotation variable Vitesse rot. min. pompe Vitesse rot. max. pompe Commande à distance Régime de fonctionnement

Consignes RVS63.. uniquement RVS63.. uniquement RVS43.. uniquement90/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 907 Libération 24h/24 ¦ Prog. horaires CC ¦ Prog. horaire 5 Le paramètre "Libération" détermine selon quel programme horaire s'effectue la libération du refroidissement. 24 h/24 Le refroidissement est libéré en permanence (24h/24). Prog'horaire CC La libération du refroidissement se fait selon le programme horaire du circuit chauffage. Programme horaire 5 La libération du refroidissement se fait selon le programme horaire 5. N° de ligne Ligne de commande 908 consigne départ à temp ext 25°C 909 consigne départ à temp ext 35°C Le régulateur calcule la température de départ requise pour une température extérieure mélangée donnée en se basant sur la caractéristique de refroidissement. La caractéristique de refroidissement est définie par deux points de référence (consigne de départ à 25°C et à 35°C) La caractéristique de refroidissement est réglée sur une consigne d'ambiance de 25°C. Si la consigne d'ambiance est modifiée, la courbe s'adapte automatiquement. TVKw

TVKw Consigne de température de départ refroidissement TAgem Température extérieure mélangée N° de ligne Ligne de commande 912 temp ext limite pour refroidissement 913 temps de blocage après chauffage Si la température extérieure mélangée est supérieure à la limite de refroidissement, le refroidissement est libéré. Si la température extérieure mélangée passe d'au-moins 0.5°C en dessous de la limite de refroidissement, le refroidissement est verrouillé. Pour éviter une mise en route rapide du refroidissement après la fin du chauffage la fonction de refroidissement est bloquée durant le temps réglable avec ce paramètre. Le temps de blocage démarre en absence de demande de chauffage du circuit chauffage 1. Libération Caractéristique de refroidissement consigne de départ ECO temp ext limite pour refroidissement temps de blocage après chauffage91/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Si la fonction de refroidissement est activée par la touche de régime, la durée de blocage n'est pas prise en compte.

N° de ligne Ligne de commande 918 temp extr pour début compensation été 919 temp extr pour fin compensation été 920 compensation été max En été la consigne confort de refroidissement (902) est augmentée progressivement en fonction de la température extérieure. Cela permet d'économiser de l'énergie de refroidissement et d'éviter de trop grands écarts entre la température ambiante du local et la température extérieure. La compensation d'été commence à agir à partir de la température extérieure réglée ici. Si la température extérieure continue d'augmenter, la consigne confort est relevée progressivement. A cette température extérieure la compensation d'été atteint son efficacité maximale (920). Si la température extérieure augmente encore, elle n'a plus d'influence sur la consigne confort. Le réglage définit de combien la consigne confort peut être relevée au maximum. TRKw

TRKw Consigne de refroidissement TA Température extérieure

N° de ligne Ligne de commande 923 temp départ min à temp ext 25°C 924 temp départ min à temp ext 35°C La température de départ de refroidissement peut être limitée vers le bas. La ligne de limitation est définie par deux points de référence. La consigne de départ résultante est en plus limitée par le bas et ne peut être inférieure à 5 °C. Détermine la température de départ la plus basse pour une température extérieure mélangée de 25°C / 35°C. Sans température extérieure disponible, le régulateur utilise le paramètre "Consigne de départ min. TA = 35°C".

compensation d'été Début compensation été à TA Fin compensation été à TA compensation été max Limitations de la consigne de départ consigne de départ min92/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 TVKw 35°C TAgem 2355Z07 25°C

TVKw TVKw_unb TVKw Consigne de température de départ de refroidissement (avec limitation minimale) TVKw_unb Consigne de température de départ pour le refroidissement (sans limitation minimale) TAgem Température extérieure mélangée N° de ligne Ligne de commande 928 Influence d'ambiance Lorsqu'on utilise une sonde de température ambiante, on a le choix entre 3 types de régulation différents. Réglage Type de régulation − − − % Simple régulation en fonction des conditions extérieures * 1...99 % Régulation en fonction des conditions extérieures avec influence de l'ambiance

100 % Régulation en fonction de la température ambiante uniquement

• Exige le raccordement d'une sonde extérieure La température de départ est obtenue à partir de la température extérieure mélangée, sur la base de la caractéristique de refroidissement. Ce type de régulation implique que la courbe de refroidissement soit correctement réglée, car la régulation ne prend pas en compte la température ambiante pour ce réglage.

L'écart de la température ambiante par rapport à la valeur de consigne est mesuré et pris en compte pour la régulation de la température. Ainsi, les écarts de la température ambiante sont pris en compte et elle devient plus stable. L'influence de l'écart est réglée en %. Il est possible de régler une valeur d'autant plus élevée que l'installation dans la pièce de référence est bien faite (température ambiante non faussée, emplacement de montage correct etc.).

• Exemple: environ 60 % pièce de référence correcte environ 20 % pièce de référence défavorable Pour activer la fonction, tenir compte des points suivants :

• une sonde d'ambiance doit absolument être raccordée.

• Le réglage "influence de l'ambiance" doit être compris entre 1 et 99.

• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas comporter de robinets thermostatiques réglés (les robinets thermostatiques éventuellement présents dans les pièces doivent être ouverts au maximum). Influence d'ambiance Types de régulation Simple régulation en fonction des conditions extérieures Régulation en fonction des conditions extérieures avec influence de l'ambiance93/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 La température de départ est réglée en fonction de la consigne de température ambiante, de la température ambiante actuelle et de son allure actuelle. Une légère augmentation de la température ambiante entraîne par exemple une baisse immédiate de la température de départ. Pour activer la fonction, tenir compte des points suivants:

• une sonde d'ambiance doit absolument être raccordée.

• Le paramètre "Influence de l'ambiance" doit être réglé sur 100 %.

• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas comporter de robinets thermostatiques réglés (les robinets thermostatiques éventuellement présents dans les pièces doivent être ouverts au maximum).

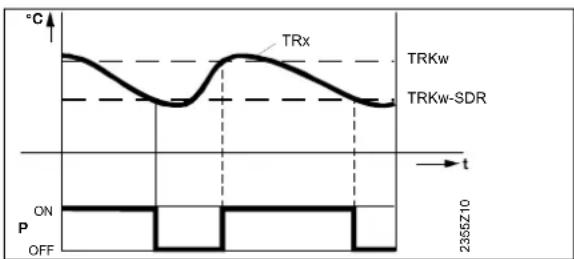

N° de ligne Ligne de commande 932 limitation de la température ambiante La fonction de limitation de la température ambiante permet de couper la pompe du circuit refroidissement si la température ambiante passe en dessous de la consigne mesurée (avec compensation d'été ligne 920) de plus que le différentiel réglé. La pompe du circuit de refroidissement est de nouveau enclenchée dès que la température ambiante repasse au dessus de la consigne d'ambiance actuelle. Lorsque la limitation de température ambiante est active, aucune demande de froid n'est transmise à la production. La fonction est inhibée si :

• aucune sonde extérieure n'est disponible

• "Limit. influence ambiance" = ---

• "influence de l'ambiance" (928) = --- (simple régulation en fonction des conditions extérieures)

TRx Consigne d'ambiance TRKw Consigne d'ambiance refroidissement (avec compensation d'été) SDR Différentiel d'ambiance P Pompe t Temps

N° de ligne Ligne de commande 938 Sous-refroid vanne mélange 939 Type servomoteur Tout ou rien ¦ 3 points 940 Différentiel TOR 941 Temps de course servomoteur 945 position vanne en mode chauffage Régule ¦ ouverte La demande de refroidissement du circuit de refroidissement à la production est réduite de la valeur réglée. Cette réduction doit permettre d'équilibrer l'oscillation de température (comportement tout ou rien) provoquée par le générateur avec le régulateur de mélange. Régulation en fonction de la température ambiante uniquement Limitation de la température ambiante Régulation par vanne mélangeuse Sous-refroid vanne mélange94/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Tout ou rien Le régulateur commande le servomoteur avec une seule sortie relais. Un signal en sortie provoque l'ouverture de la vanne commandée. En absence de signal, la vanne se ferme automatiquement. 3 points Le régulateur commande le servomoteur avec deux sorties relais, affectées respectivement à l'ouverture et à la fermeture de la vanne. Pour le servomoteur tout ou rien, il faut adapter le cas échéant le paramètre "Différentiel tout ou rien". Avec un servomoteur 3 points, le différentiel est sans effet. Pour le servomoteur 3 points utilisé, il est possible d'adapter le temps de course. Avec un servomoteur TOR, le temps de course est inopérant . Définit la position de la vanne mélangeuse 1 (Y1 / Y2) en régime chauffage. Ce paramètre est inopérant dans les installations avec circuits de chauffage et de refroidissement hydrauliquement séparés.

Régule La vanne régule en régime chauffage et refroidissement. Ouverte La vanne régule en mode refroidissement, en mode chauffage elle est ouverte. N° de ligne Ligne de commande 946 Durée de blocage du détecteur de point de rosée 947 augmentation consigne départ avec hygrostat 948 Début relève'dép par hum'rel 950 Diff temp départ point rosée Dès que le détecteur de point de rosée enregistre une condensation, il ferme son contact et coupe le refroidissement . A la réouverture du contact débute la temporisation "Durée de blocage détecteur de point de rosée". C'est seulement à l'issue de cette temporisation que le refroidissement est à nouveau libéré. Le détecteur de point de rosée doit être affecté à l'entrée H.. comme "détecteur de point de rosée". Pour éviter la condensation due à un taux d'hygrométrie trop élevé dans la pièce, on peut réaliser une élévation fixe de la température de départ à l'aide d'un hygrostat. Dès que l'humidité dépasse la valeur réglée sur l'hygrostat, il ferme son contact et active l'élévation de la température de départ réglée ici. L'hygrostat doit être affecté à une entrée H.. en tant que "augmentation consigne départ avec hygrostat". Pour éviter la condensation due à un taux d'hygrométrie trop élevé dans la pièce, on peut réaliser une élévation progressive de la température de départ à l'aide d'une mesure d'humidité 0... 10 V. Si l'humidité d'ambiance relative dépasse la valeur "Début relève'dép par hum'rel", la consigne de départ est relevée progressivement. Le début de l'élévation (ligne 949) et l'élévation maximale (ligne 947) peuvent être réglés. La sonde d'humidité doit être affectée à une entrée H... en tant que "Humid ambiante relative 10V". Type servomoteur Différentiel TOR Temps de course servomoteur position vanne en mode chauffage Surveillance du point de rosée Durée de blocage du détecteur de point de rosée augmentation consigne départ avec hygrostat Début relève'dép par hum'rel95/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 r. F. % (dT TVKw) BZ948 BZ947 100% dT TVKw Elévation de la consigne de départ h.r. humidité relative ligne ligne de commande L'humidité relative de l'air ambiant et la température ambiante correspondante permettent de calculer la température de rosée. Pour qu'aucune condensation ne se forme sur les surfaces, la valeur réglable en ligne 950 détermine la limite minimum de la température de départ au-dessus de la température de rosée. Cette fonction peut être désactivée avec le réglage − − − . la sonde d'humidité doit être affectée à une entrée H.. en tant que "Humid ambiante relative 10V" et une sonde de température ambiante doit être présente (entrée H.. comme "Température ambiante 10V" ou appareil d'ambiance).

BZ 950 TVKw consigne de départ refroidissement TTP Température de rosée TA Température extérieure BZ ligne de commande N° de ligne Ligne de commande 962 Avec ballon de stockage non ¦ oui 963 Avec préparat/pompe prim. non ¦ oui Si un ballon de stockage est présent, il faut spécifier ici si le circuit de refroidissement est alimenté à partir de celui-ci. On peut spécifier si le circuit de refroidissement est alimenté à partir du prérégulateur ou avec la pompe de réseau (selon l'installation). N° de ligne Ligne de commande 969 Commutation régime Aucune ¦ Arrêt ¦ Automatique En cas de commutation externe via les entrées H1/H2/H3 on définit au préalable le régime vers lequel la commutation doit s'effectuer. Diff temp départ point rosée Ballon de stockage/prérégulateur

N° de ligne Ligne de commande 1610 Consigne nominale 1612 Consigne réduite L'eau chaude sanitaire peut être réglée selon différentes valeurs de consigne. Ces consignes sont actives selon le régime choisi et entraînent ainsi des niveaux de température différents dans l'accumulateur ECS. 0 10 20 30 40 50 60 70 80 90 100 °C2358Z11 TWWR TWWN TWWmax

ECSR Consigne réduite ECS ECSN Consigne nominale ECS ECSmax Consigne nominale maximum ECS N° de ligne Ligne de commande 1630 Priorité charge ECS absolue Glissante effective sans glissante/vanne, absolue/pompe

En cas de besoin de puissance simultané des chauffages d'ambiance et de l'eau chaude sanitaire, la fonction priorité d'ECS permet d'assurer que la puissance de la chaudière est fournie en premier lieu à l'ECS pendant une charge d'eau chaude sanitaire. Priorité absolue Le circuit de chauffage avec vanne / avec pompe est bloqué jusqu'à ce que l'eau chaude sanitaire soit à la température voulue. Priorité glissante Si la puissance de chauffe du générateur ne suffit plus, les circuits de chauffage avec vanne et avec pompe sont restreints jusqu'à ce que l'eau chaude soit à la température voulue. Pas de priorité La charge d'eau chaude sanitaire se déroule parallèlement au fonctionnement du chauffage. Lorsque le dimensionnement des chaudières et des circuits de chauffage avec vanne est trop juste, il peut se faire qu'en cas de charge de chauffe importante, la consigne ECS ne soit pas atteinte, car une quantité de chaleur trop grande passe dans le circuit de chauffage. Circuit à vanne mélangeuse, priorité glissante, circuit de chauffage à pompe, priorité absolue Les circuits de chauffage avec pompe sont coupés jusqu'à ce que l'eau chaude soit à la température voulue. Si la puissance de chauffe du générateur ne suffit plus, les Consignes Priorité97/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 circuits de chauffage à vanne mélangeuse sont restreints jusqu'à ce que l'eau chaude soit à la température voulue. N° de ligne Ligne de commande

Fonction anti-légionelles Désactivée périodique Jour de semaine fixe

Fonct. légion. périodique

Fonct.anti-légion. jour semaine fixe lundi… dimanche

Heure fonct anti-légionelles

Durée de maintien fonct. anti-légionelles

• périodique La fonction anti-légionelles se répète selon la périodicité réglée (ligne de commande 1641). Si la consigne anti-légionelles est atteinte par une installation solaire indépendamment de la période réglée, l'intervalle redémarre de zéro.

• Jour de semaine fixe La fonction anti-légionelles peut être activée un jour de semaine donné (ligne de commande. Avec ce réglage, le chauffage à la consigne anti-légionelles se déroule le jour de semaine programmé, indépendamment des températures du ballon de stockage dans la période antérieure. La pompe de circulation d'ECS peut être enclenchée pendant le déroulement de la fonction de protection anti-légionelles. Pendant le déroulement de cette fonction, les points de puisage présentent un risque de brûlures. N° de ligne Ligne de commande

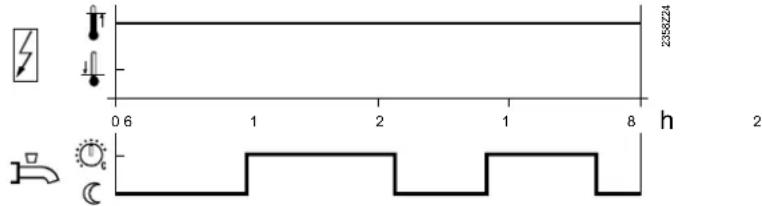

Libération pompe circulation prog horaire 3 CCP Libération ECS prog horaire 4 ECS Programme horaire 5

Encl. périodique pompe circulation

Consigne pompe circulation Si la fonction est activée, la pompe de circulation est enclenchée de façon fixe pendant 10 minutes pendant la période de libération et déconnectée à nouveau pendant 20 minutes. Si l'on installe une sonde dans la conduite de distribution d'ECS, le régulateur surveille la température ainsi mesurée pendant l'exécution de la fonction anti-légionelles. La consigne réglée doit être maintenue sur la sonde pendant la "Durée fonction anti- légio." programmée.

N° de ligne Ligne de commande 2010 H1 évacuat. excédent chal. 2012 H1 avec accumulateur 2014 H1 préparat/ppe prim 2015 H1 demande froid Système à 2 tubes Système à 4 tubes 2037 H2 avec accumulateur 2039 H2 préparat/ppe prim 2040 H2 demande froid Système à 2 tubes Système à 4 tubes 2048 H3 avec ballon de stockage 2050 H3 prérégulateur/ppe prim. Les fonctions suivantes peuvent déclencher une évacuation de l'excédent de chaleur:

• Entrées H1, H2, H3 ou EX2

• Refroidissement adiabatique du ballon

• Evacuation de l'excédent de chaleur de la chaudière à combustible solide Si une évacuation de l'excédent de température est activée, le surplus d'énergie peut être évacué par une réduction du chauffage d'ambiance. Ceci peut être réglé séparément pour chaque circuit de chauffage. Si un ballon de stockage est présent, il faut spécifier ici si le circuit H1/H2/H3 est alimenté à partir de celui-ci . La température du ballon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte. On peut spécifier si le circuit H1/H2/H3 est alimenté à partir du prérégulateur ou par la pompe de réseau (selon l'installation. Système à 2 tubes Le circuit refroidissement avec Hx et les circuits de chauffage demandent du chaud ou du froid sur la même ligne.

Système à 4 tubes Le circuit refroidissement avec Hx et les circuits de chauffage demandent du chaud ou du froid sur des lignes séparées

N° de ligne Ligne de commande 2055 Consigne chauffage solaire 2056 Consigne chauffage générateur Avec un chauffage solaire, la piscine est réchauffée à cette consigne. La fonction de protection contre la surchauffe du collecteur peut réenclencher sa pompe jusqu'à ce que la température max. de la piscine soit atteinte. Avec un chauffage par chaudière, la piscine est chauffée à cette température de consigne.

Pompes H.. Evacuation excédent chaleur

vec préparat./pompe prim Demande de refroidissement Consignes Consigne chauffage solaire Consigne chauffage générateur RVS43.. uniquement RVS43.. uniquement RVS43.. uniquement RVS43.. uniquement99/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 2065 Priorité charge solaire

• non: Le chauffage de la piscine avec des collecteurs solaires ne fonctionne pas avec des priorités. Si la "Priorité charge ballon" (ligne 3822) est également désactivée, la piscine est chauffée en alternance avec les ballons de stockage pour obtenir une augmentation de la température de 5 °C.

• oui: Le chauffage de la piscine avec des collecteurs solaires est prioritaire. C'est également le cas si une Priorité charge ballon (ligne 3822) devrait normalement desservir d'autres échangeurs. Si aucune entré Hx n'est utilisée pour libérer la piscine, la priorité de la piscine correspond au réglage. Pour le chauffage solaire, la piscine est toujours libérée. Si une entré Hx est utilisée pour libérer la piscine, la priorité de la piscine correspond au réglage. Pour le chauffage solaire, il est nécessaire de libérer l'entrée Hx adéquate. Si l'on utilise deux entrées Hx pour libérer la piscine, celle-ci est prioritaire si les deux entrées Hx sont libérées. Si une seule des deux entrées est libérée, la priorité de la piscine correspond au réglage. Si aucune des deux entrées Hx n'est libérée, le chauffage solaire de la piscine est verrouillé.

N° de ligne Ligne de commande 2080 avec intégration de circuit solaire Vous réglez ici si la piscine peut être chauffée avec de l'énergie solaire.

N° de ligne Ligne de commande 2150 Prérégulateur/ ppe primaire en amont ballon stockage en aval ballon stockage

Si l'installation comporte un ballon de stockage, on peut indiquer ici si le prérégulateur ou la pompe de réseau est placée en amont ou en aval du ballon de stockage.

N° de ligne Ligne de commande 2203 Libération sous T° extérieure 2205 En régime éco Arrêt ¦ uniquement ECS ¦ marche 2208 Charge complète du ballon de stockage Arrêt ¦ Marche La chaudière n'est mise en service que si la température atténuée est en dessous de ce seuil. La libération tient compte d'un différentiel fixe de ½ °C. Priorité Hydraulique de l'installation Prérégulateur/ ppe primaire Régime de fonctionnement Libération sous T° extérieur100/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Le régime écologique peut être sélectionné dans le menu "Régime spécial/Service" à la ligne 7139. En régime écologique, la chaudière fonctionne comme ceci : Arrêt: reste verrouillé uniquement ECS: Libération de la chaudière pour charge ECS. Marche : Libérée en permanence Pour obtenir des durées de fonctionnement suffisantes, la chaudière reste en marche tant que le ballon de stockage n'est pas chargé entièrement.

N° de ligne Ligne de commande 2210 Consigne minimale 2212 Consigne maximale La consigne de température de chaudière réglée peut être limitée par une consigne minimum et une consigne maximum. Ces limitations équivalent à une fonction de protection pour la chaudière. Selon le régime de la chaudière, la limitation minimale de la consigne de température de chaudière est en régime normal le seuil inférieur de la consigne de chaudière paramétrée. En régime normal, la limitation maximale de la température de chaudière est la limite supérieure pour la consigne de chaudière réglée et la consigne pour le thermostat limiteur de sécurité électronique (TR). La plage de réglage de la consigne minimum et maximum est limitée par la consigne du régime manuel. Exemple de régime automatique de chaudière: 20 10 0 -10 -20

Légende TK Température de chaudière TKw Consigne de température de chaudière TKmax Limitation maximale de la température de chaudière TKmin Limitation minimale de la température de chaudière SDK Différentiel TAgem Température extérieure mélangée

N° de ligne Ligne de commande 2270 Consigne min. de retour Si la température de retour chaudière est inférieure à la consigne de retour, le maintien de la température de retour est activé. Le maintien de la température de retour permet d'obtenir des influences sur les consommateurs, de commander une pompe de bipasse ou d'utiliser un régulateur du retour. N° de ligne Ligne de commande 2330 Puissance nom. 2331 Puissance de l'allure de base Ces réglages sont nécessaires pour la mise en cascade de chaudières dont les puissances ne sont pas identiques. En régime éco Charge complète ballon tampon Consignes Limit. Min. consigne retour Consigne min. de retour Caractéristiques de puissance101/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 2340 Commut auto séq 2x1 cascade La commutation automatique des chaudières permet de changer périodiquement de chaudière pilote. Après écoulement de la durée paramétrée il y a permutation des chaudières.

Au moment de l'activation de la commutation automatique, c'est toujours la chaudière 1 (T2) qui est la chaudière pilote. Le temps restant jusqu'à la commutation suivante et la chaudière pilote actuelle ne sont pas affichés.

N° de ligne Ligne de commande 3532 Temporisation du réenclenchement 3533 Temporisation d'enclenchement La temporisation de réenclenchement empêche une nouvelle mise en route d'une chaudière qui vient d'être arrêtée. Ce n'est qu'à l'issue de cette temporisation réglée qu'elle est à nouveau libérée. Cela empêche des enclenchements et coupures trop fréquents des générateurs et assure un fonctionnement stable des l'installation. Le réglage correct de la temporisation assure un état de fonctionnement stable de l'installation. Cela empêche des enclenchements et coupures trop fréquents des générateurs. Pour la demande ECS le temps de temporisation est fixe: 1 min. N° de ligne Ligne de commande

Commut auto séq exclus. sans premier Dernier Premier et dernier

Chaudière pilote appareil 1… appareil 16 La commutation auto de la séquence des chaudières permet de gérer la charge des chaudières d'une cascade en définissant l'ordre de la chaudière pilote et des chaudière d'appoint. Ordre fixe Le réglage − - - définit un ordre de commutation fixe. La chaudière pilote peut être définie à la ligne 3544; les autres chaudières sont enclenchées dans l'ordre selon leurs adresses d'appareil LPB.

Cascade 2x1 Régulation Temporisation de réenclenchement Temporisation d'enclenchement Séquence de chaudières Séquence chaudière commutation auto RVS63.. uniquement102/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ordre de permutation selon le rendement horaire A l'issue des heures paramétrées a lieu l'inversion de l'ordre des chaudière de la cascade. C'est la chaudière avec l'adresse immédiatement supérieure qui prend en charge la fonction de chaudière principale.

Chaudières d'appoint

Chaudière pilote t = heures de fonctionnement total de l'ensemble des chaudières principales [h] P = Puissance globale de la cascade [kW] Le réglage de l'exclusion n'est utilisable qu'en association avec la séquence activée à la ligne. L'exclusion de chaudière permet de ne pas utiliser la première et/ou la dernière chaudière lors de la commutation automatique. Sans L'ordre d'enclenchement des chaudières est inversé au bout des heures paramétrées Première La chaudière portant l'adresse la moins élevée (première adresse) reste la chaudière pilote. Pour les autres chaudières, l'ordre d'enclenchement est inversé après l'écoulement des heures paramétrées (ligne 3540). Dernière La chaudière portant l'adresse la plus élevée (dernière adresse) est toujours la dernière de la séquence. Pour les autres chaudières, l'ordre d'enclenchement est inversé après l'écoulement des heures paramétrées (ligne 3540). Première et dernière La chaudière portant l'adresse la moins élevée (première adresse) reste la chaudière pilote. La chaudière portant l'adresse la plus élevée (dernière adresse) est toujours la dernière de la séquence. Les chaudières aux adresses intermédiaires sont commutées après écoulement du nombre d'heures réglées (ligne 3540). Le réglage de la chaudière pilote n'est utilisé qu'en association avec l'ordre fixe de la séquence de chaudières ligne. La chaudière de base définie sera toujours enclenchée en premier et déclenchée en dernier. Les autres chaudières sont commutées dans l'ordre de leurs adresses d'appareil. Exclusion auto séquence chaudières Chaudière pilote103/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 3560 Consigne min. de retour Dès que la température de retour dépasse la consigne de retour réglée, le maintien de la température de retour est activé. Le maintien de la température de retour permet d'influer sur les consommateurs ou d'utiliser un régulateur de retour.

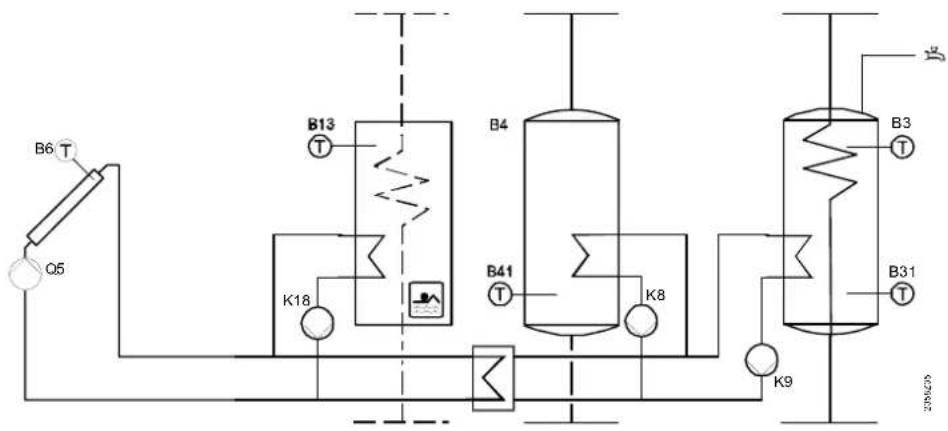

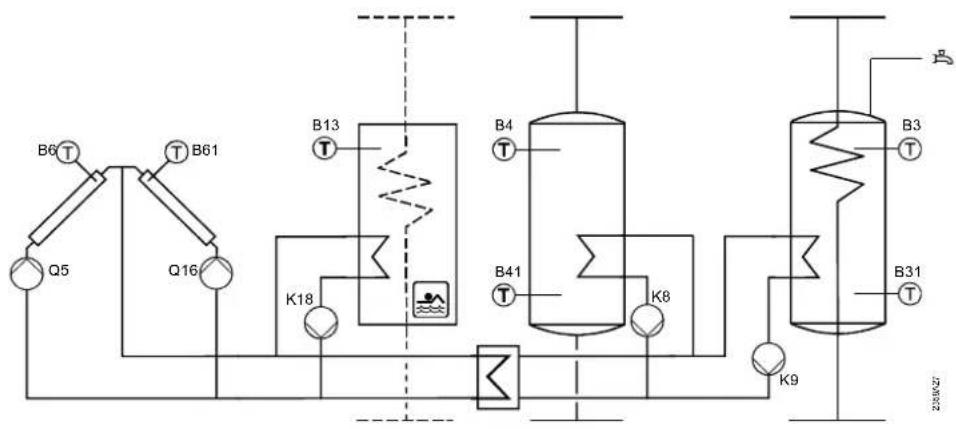

6.14 Circuit solaire

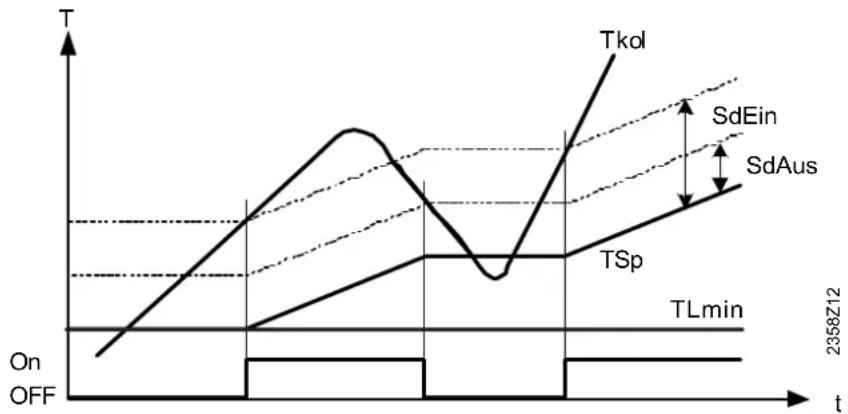

Régulateur de charge (dT) N° de ligne Ligne de commande 3810 Différence de température MARCHE 3811 Différence de température ARRET 3812 T° charge mini ballon ECS 3815 T° charge min ballon 3818 Temp charge min piscine Pour pouvoir charger le ballon ECS via l'échangeur, il faut un écart de température suffisant entre le collecteur et le ballon d'ECS/la piscine et le collecteur doit avoir atteint la température minimale de charge de l'accumulateur/de la piscine.

Tkol Température du collecteur solaire On/Off Pompe de collecteur solaire SdEin Diff temp EN échangeur SdAus Diff temp HORS TSp Température du ballon TLmin T° charge min. ballon ECS/ballon de stockage/piscine

N° de ligne Ligne de commande 3822 Priorité charge ballon sans Ballon d'ECS Ballon de stockage 3825 Temps charge prio relative 3826 Temps attente prio relative 3827 Tps attente marche parallèle 3828 Tempo pompe secondaire La priorité donnée à la piscine (ligne 2065) peut influencer cette priorité de ballon ECS de la charge solaire et, éventuellement, chauffer la piscine avec les ballons ECS. Limit. Min de la température de retour Consigne min. de retour Priorité104/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Si l'installation possède plusieurs échangeurs, il est possible de définir une priorité pour les ballons intégrés, qui détermine ensuite l'ordre de charge. Sans Chaque ballon d'ECS est chargé en alternance afin d'augmenter la température par paliers de 5 °C, jusqu'à ce que chaque consigne soit atteinte à un niveau A, B ou C (cf. plus loin) . C'est seulement lorsque toutes les consignes sont atteintes que celles du niveau supérieur sont chargées. Ballon d'ECS Le ballon d'ECS est prioritaire durant une charge par énergie solaire. Il est chargé en priorité à chaque niveau A, B ou C (cf. plus loin). C'est seulement après que les autres consommateurs sont chargés au même niveau. Dès que toutes les consignes d'un niveau sont atteintes, celles du niveau supérieur sont chargées; le ballon d'ECS étant à nouveau prioritaire. Ballon de stockage Le ballon de stockage est prioritaire durant la charge par énergie solaire. Il est chargé en priorité à chaque niveau A, B ou C (cf. plus loin). C'est seulement après que les autres consommateurs sont chargés au même niveau. Dès que toutes les consignes d'un niveau sont atteintes, celles du niveau suivant sont traitées; le ballon de stockage étant à nouveau prioritaire. Consignes des ballons de stockage : Niveau Ballon ECS Ballon de stockage Piscine (1) A 1610 Consigne confort Consigne ballon de stockage (Indicateur de maximum) 2055 Consigne chauffage solaire B 5050 Temp. charge max. 4750 Temp. charge max. 2055 Consigne chauffage solaire C 5051 temp max ballon stockage 4751 temp max ballon stockage 2070 Température piscine max (1) Si la piscine est prioritaire (ligne 2065), elle est chauffée avant les ballons. Au cas où le ballon de stockage prioritaire ne peut pas être chargé selon le régulation programmée, la priorité est cédée pendant le temps réglé au ballon suivant ou à la piscine (par ex. écart de température trop élevé entre température du collecteur et celle du ballon). Dès que le ballon prioritaire (selon réglage „Priorité charge ballon“) est à nouveau prêt pour être chargé“, le "transfert de priorité" est immédiatement interrompu. Si ce paramètres est désactivé (---), la priorité est par principe attribuée selon les réglages „Priorité charge ballon“. Durant le temps réglé; le transfert de la priorité est temporisé. Cela a provoque des intervention de la priorité relative trop nombreuses. En présence d'une puissance solaire suffisante ainsi que de pompes de charge solaires, un fonctionnement parallèle est possible. Dans ce cas, il est possible de charger en parallèle celui qui est le suivant dans l'ordre de priorité, en plus du ballon d'ECS actuel. Le fonctionnement parallèle peut être temporisé. L'enclenchement peut ainsi se faire par paliers. Le réglage (---) désactive ce fonctionnement en parallèle. Pour purger de l'eau froide éventuellement présente dans le circuit primaire, il est possible de temporiser la pompe secondaire de l'échangeur externe. Priorité charge ballon Temps charge prio relative Temps attente prio relative Temps attente marche parallèle Temporisation pompe secondaire105/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 3831 Temps min enclenchement ppe collecteur 3834 Gradient enc périod ppe collec Cette fonction reste enclenchée pendant au moins le temps de marche minimum paramétré. Dès que la température de la sonde du collecteur augmente, la pompe du collecteur est enclenchée.

N° de ligne Ligne de commande 3840 Protection hors gel du collecteur En cas de risque de gel sur le collecteur, la pompe du collecteur solaire est mise en service pour empêcher le gel du caloporteur.

• Si la température du collecteur solaire descend en dessous de la température de protection hors-gel, la pompe du collecteur est enclenchée : TKol < TKolFrost.

• Dès que la température du collecteur dépasse de 1 K la température de protection hors-gel, la pompe du capteur est à nouveau arrêtée : TKol > TKolFrost + 1. N° de ligne Ligne de commande 3850 Protection du collecteur solaire contre la surchauffe S'il y a un risque de surchauffe sur le collecteur, la charge du ballon se poursuit pour éliminer de cette façon l'excédent de chaleur. La charge est interrompue lorsque la température de sécurité du ballon est atteinte. 2358Z14 Tkol TKolUe TSpMax 1°C 1°C

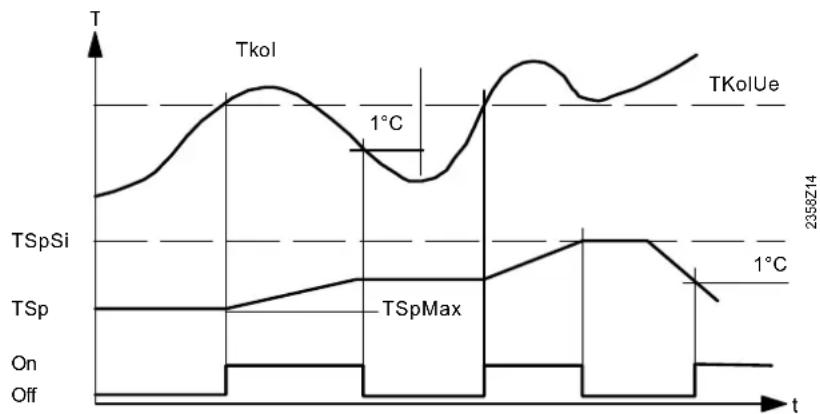

TSpSi Température de sécurité du ballon d'accumulation TSp Température du ballon d'ECS TKolUe Température de protection du collecteur contre la surchauffe TSpmax Température de charge max. Tkol Température du collecteur solaire On/Off Pompe de collecteur solaire T Température t Temps

Fonction de démarrage temps min enclenchement ppe collecteur Gradient enc périod ppe collec Protection hors gel du collecteur Protection du collecteur contre la surchauffe106/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 3860 Evaporation caloporteur En cas de risque d'évaporation du fluide caloporteur en raison de la température élevée du collecteur, la pompe du collecteur est déconnectée, pour éviter la surchauffe. Il s'agit d'une fonction de protection de la pompe.

N° de ligne Ligne de commande 3870 Vitesse rot. min. pompe 3871 Vitesse rot. max. pompe La plage de vitesses pour la commande des pompes solaires est limitée par la vitesse minimale et maximale.

N° de ligne Ligne de commande 3880 Liquide antigel 3881 Concentration antigel 3884 Débit de pompe Les rendements journalier et total de l'énergie solaire (lignes 8526, 8527) se calcule sur ces bases. Etant donné que la proportion de mélange du fluide des collecteurs influence le transfert thermique, il faut déterminer et saisir le type de liquide antigel et sa concentration pour le calcul de du rendement. Il doit être déterminé en l/h selon la pompe installée et sert au calcul du volume obtenu.

6.15 Chaudière à combustible solide

N° de ligne Ligne de commande 4102 Verrouille d'autres producteurs de chaleur Si la chaudière à combustible solide produit suffisamment de chaleur, les autres producteurs de chaleur (chaudière fioul/gaz, par exemple) sont verrouillés. Le verrouillage a lieu dès que le régulateur détecte une élévation de la température de chaudière susceptible de dépasser la température de comparaison. Cette fonction d'anticipation permet aux générateurs concernés de respecter toute temporisation à l'arrêt nécessaire avant l'enclenchement de la pompe de la chaudière à combustible solide. Elle permet aussi de ne maintenir à chaque fois qu'une chaudière en marche lorsque l'évacuation des fumées se fait par une cheminée commune. N° de ligne Ligne de commande 4110 Consigne minimale La pompe de chaudière n'est enclenchée que si la température de chaudière a atteint une valeur plancher en supplément du différentiel requis. Température d'évaporation du fluide Commande de la vitesse de la pompe Vitesse de rotation de la pompe Minimum / -Maximum Mesure de rendement Liquide antigel Débit de pompe Régime de fonctionnement Verrouille d'autres producteurs de chaleur Consignes Consigne minimale RVS63.. uniquement RVS63.. uniquement107/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande

Différence de température MARCHE

Différence de température ARRET

Température de comparaison Sonde ECS B3 Sonde ECS B31 Sonde ballon de stockage B4 Sonde ballon de stockage B41 Consigne de départ Consigne minimum

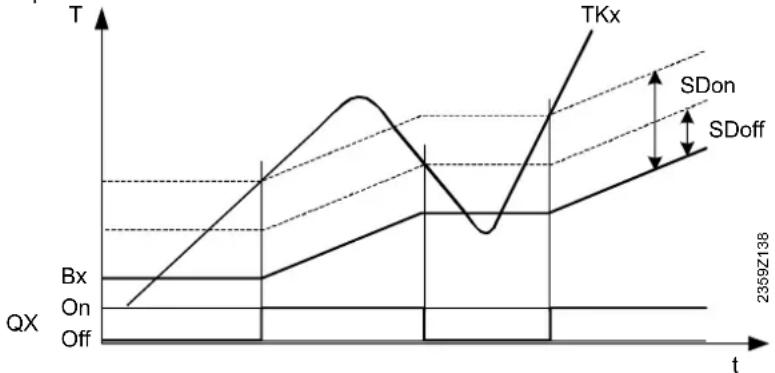

Pour que la pompe de chaudière s'enclenche, il faut que le différentiel entre la température de chaudière et la température de comparaison soit suffisamment important.

TKx Température de chaudière Bx Température mesurée de comparaison ON/OFF pompe de la chaudière SDon Différence de température MARCHE SDoff Différence de température ARRET

6.16 Ballon de stockage

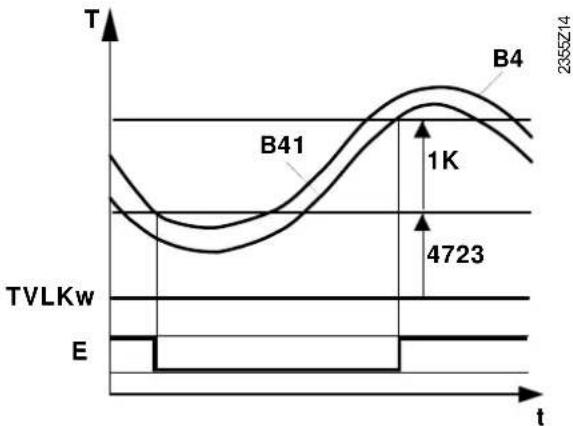

N° de ligne Ligne de commande 4720 Verrou générateur auto Aucun avec B4 avec B4 et B42/B41 4722 Ecart temp. ballon/CC 4723 Ecart temp ballon / circuit refroidissement 4724 Température min de ballon ECS en régime chauffage 4726 temp max ballon pour refroidissement Aucun La fonction est inopérante avec B4

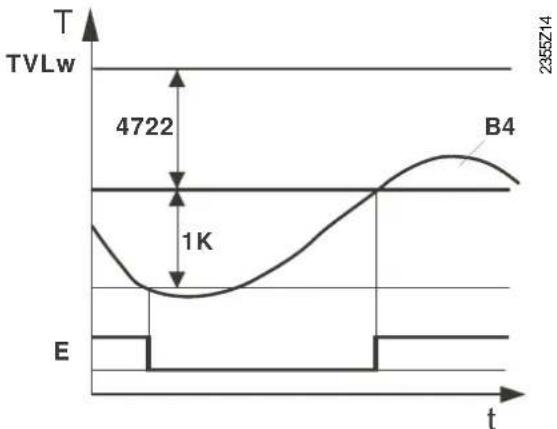

La sonde B4 est utilisée pour la libération et le verrouillage du générateur. avec B4 et B42/B41: La sonde B4 est utilisée pour la libération du générateur. La sonde B42 est utilisée pour le verrouillage du générateur ; en son absence, la sonde B41 est utilisée. Si la différence ΔT entre les températures du ballon de stockage et du circuit de chauffage est suffisamment grande, la chaleur requise par ce dernier est transférée depuis le ballon de stockage. Le générateur de chaleur est verrouillé.

Le paramètre ‚Ecart temp ballon/CC' permet de compenser la surélévation de la vanne mélangeuse suite à la demande de température du circuit de chauffage. Régulation de chaudière/brûleur Régulation du Delta T Verrouillage automatique Verrou générateur auto Ecart temp. ballon/CC108/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

2355Z14 4722 Ecart temp. ballon/CC B4 Sonde de ballon ou de ballon de stockage combinée supérieure TVLw Consigne de température de départ E Blocage chaudière Si la différence de température ΔT entre le ballon de stockage et la demande de température du circuit de refroidissement est suffisamment grande, le froid demandé par le circuit de refroidissement est prélevé sur le ballon de stockage. Le générateur de chaleur est bloqué.

2355Z14 TVLKw Consigne de température de départ en régime de refroidissement K Générateur de froid Si la température effective du ballon de stockage est inférieure à cette valeur, les circuits de chauffage sont déconnectés, si aucune chaudière n'est disponible. Si la température de la sonde supérieure (B4) se situe au-dessus de la température max. du ballon en régime refroidissement, la séquence de refroidissement est bloquée. Les pompes du circuit de refroidissement s'arrêtent et les vannes mélangeuses se ferment. La demande de froid transmise aux producteurs de froid subsiste. Si la température de ballon descend en dessous de la temp. de ballon max. moins 0,5 K, ce blocage est supprimé. N° de ligne Ligne de commande 4739 Protection stratification aucun ¦ toujours ¦ avec chaudière à combu solide La fonction de protection contre la stratification permet un équilibrage hydraulique entre les consommateurs et le générateur sans vannes d'isolement supplémentaires pour le ballon de stockage. Lorsque la fonction est active, le débit d'eau côté consommateur est ajusté de sorte à ne pas pouvoir se mélanger à une eau plus froide provenant du ballon. écart temp ballon / circuit refroidissement Temp ballon d'ECS min. en régime chauffage temp max ballon pour refroidissement Protection stratification109/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 arrêt: La fonction est désactivée. toujours: La fonction est active lorsque le générateur est enclenché. avec chaudière à combu solide: La fonction n'est active que si une chaudière à combustible solide est enclenchée. Cette fonction nécessite le raccordement d'une sonde départ de ligne B10. N° de ligne Ligne de commande 4750 Temp. charge max. Le ballon de stockage est chargé par l'énergie solaire jusqu'à la température maximale réglée pour chargement ballon ECS. La fonction de protection contre la surchauffe du collecteur permet de remettre la pompe du collecteur en marche jusqu'à ce que la température maximale du ballon de stockage soit atteinte. N° de ligne Ligne de commande

Temp. refroidissem. adiabatique

Refroidissement adiabatique ECS/CC

Refroidissem. adiabatique collecteur Arrêt Eté toujours

On dispose de deux fonctions pour le refroidissement adiabatique du ballon de stockage

• L'énergie peut être déchargée vers le chauffage d'ambiance ou le ballon d'ECS. Ceci peut être réglé séparément pour chaque circuit de chauffage (page de commande Circuit de chauffage 1...).

• L'énergie peut être cédée à l'environnement via la surface du collecteur lorsque celui-ci est froid. N° de ligne Ligne de commande 4783 avec intégration de circuit solaire Vous réglez ici, si le ballon de stockage permet une charge avec de l'énergie solaire. N° de ligne Ligne de commande

Diff T° EN dériv retour

Diff T° HORS dériv retour

Sens action dériv retour Abaissement de température élévation de température

Si l'écart de température entre la sonde retour de ligne B73 et la température de comparaison choisie, le retour est dérivé par le partie basse du ballon de stockage. Cette fonction peut être utilisée soit pour l'augmentation de la température de retour

l'abaissement de la température de retour . Réglage de ce paramètre à la ligne

Protection contre la surchauffe Refroidissement adiabatique Refroidissement adiabatique ECS/CC Refroidissem. adiabatique collecteur Hydraulique de l'installation Dérivation du retour 2358A42110/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 La sortie relais correspondante peut également être réglée comme " vanne de dérivation ballon de stockage Y15“ dans la Configuration Sortie relais QX1, 2 ,3, 4 (lignes 5890, 5891, 5892, 5894) et la sonde retour ligne B73 an BX . L'écart de température paramétré détermine le point d'enclenchement /de déclenchement de la dérivation du retour. Sélection de la sonde du ballon de stockage à laquelle est comparée la température de retour. L'écart entre les deux activera la commutation sur la dérivation du retour. Abaissement de température Si la température de retour des consommateurs est plus élevée que la température mesurée par la sonde désignée à la ligne 4795, le retour peut servir à préchauffer la partie basse du ballon de stockage. Ainsi la température de retour continue de baisser ce qui conduit à un rendement plus élevé d'une chaudière à condensation par exemple Elévation de température Si la température de retour des consommateurs est inférieure la température mesurée par la sonde désignée à la ligne 4795, le retour peut être préchauffée par une dérivation dans la partie basse du ballon de stockage. Cela permet de réaliser un préchauffage du retour par exemple. N° de ligne Ligne de commande 4800 Consigne charge partielle Le découplage hydraulique de la partie basse de l'accumulateur a pour effet de réduire la masse d'eau à réchauffer. La partie haute du ballon est ainsi plus rapidement chargée. La partie basse du ballon n'est réchauffée que lorsque la partie haute est chauffée à la consigne. Dès que la température mesurée à la sonde (B4/B42) a atteint la consigne de charge partielle, la vanne d'inversion passe sur "Passage droit" et le reste du ballon est chargé. La commutation suit un différentiel fixe de ¼ °C. Si l'indicateur de maximum est supérieur à la consigne de charge partielle, la charge se fait jusqu'à la valeur de l'indicateur Configuration Fonction supplémentaire QX.. (Ligne 5890… 5894) Vanne de dérivation de retour Y15 dans ballon de stockage Entrée sonde BX.. (Ligne 5930… 5933) Sonde ballon de stockage B4 ou B42

Si le ballon a été utilisé pour une demande de chaleur, il est verrouillé pendant 24 heures pour les demandes de refroidissement . Diff. Temp. MARCHE/

RRET dérivation retour Temp. compar dériv retour Sens action dériv retour Charge partielle Refroidissement111/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

N° de ligne Ligne de commande 5020 Surélévation consigne ECS 5021 Surélévation transfert 5022 Sonde pour charge ECS par B3 avec B3 et B31 par B3, Légion. B3/et B31

La demande d'ECS à la chaudière se compose de la consigne ECS actuelle plus la surélévation de charge réglable. Le transfert permet d'acheminer de l'énergie du ballon de stockage dans le ballon d'ECS. A cet effet, la température actuelle du ballon de stockage doit être supérieure à la température actuelle dans le ballon d'ECS. On peut régler ici ce différentiel. Une charge de ballon avec 2 sondes max. est possible. Il est également possible de combiner une charge partielle à l'aide d'une sonde et une fonction anti-légionelles basée sur 2 sondes (réglage 3). N° de ligne Ligne de commande 5050 Temp. charge max Le ballon d'ECS est chargé par l'énergie solaire à la valeur maximale de charge ECS réglée. La fonction de protection contre la surchauffe du collecteur permet de remettre la pompe du collecteur en marche jusqu'à ce que la température maximale du ballon de stockage soit atteinte. N° de ligne Ligne de commande

temp ECS pour récupération vers CC

Refroidissem. adiabatique chaudière/CC

Refroidissem. adiabatique collecteur Arrêt été toujours

On dispose de deux fonctions pour le refroidissement adiabatique du ballon d'ECS :

• L'énergie peut être déchargée vers le chauffage d'ambiance ou le ballon d'ECS. Ceci peut être réglé séparément pour chaque circuit de chauffage (page de commande Circuit de chauffage 1...).

• L'énergie peut être cédée à l'environnement via la surface du collecteur lorsque celui-ci est froid.

Régulation de charge surélévation consigne ECS Surélévation transfert sonde pour charge ECS Protection contre la surchauffe Refroidissement adiabatique Refroidissem. adiabatique chaudière/CC Refroidissem. adiabatique collecteur112/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 5060 Régime résistance électrique Remplacement Eté toujours 5061 Libération résistance électr 24h Libération ECS Prog horaire 4 ECS 5062 Régul. résistance élec Thermostat externe Sonde ECS

Remplacement La résistance électrique n'est utilisée que lorsque la chaudière signale un défaut ou est déconnectée suite à un verrouillage chaudière. Normalement, la production d'ECS est donc toujours assurée par la chaudière. Eté La résistance électrique est utilisée dès que tous les circuits de chauffage raccordés ont commuté sur le régime d'été. La production d'ECS est à nouveau assurée par la chaudière dès qu'un circuit de chauffage au moins est repassé en régime d'hiver. Mais la résistance électrique est également utilisée lorsque la chaudière signale un défaut ou est déconnecté suite à un verrouillage chaudière. toujours La production d'ECS est assurée pendant toute l'année par la résistance électrique uniquement. Dans cette application, la chaudière n'est donc pas utilisée pour la production d'ECS. 24h La résistance électrique est libérée en permanence, indépendamment des programmes horaires. Exemple :

Libération ECS La résistance électrique est commandée selon la "Libération ECS". Exemple :

Prog horaire 4 ECS Le programme horaire 4/ECS du régulateur local est pris en compte pour la résistance électrique. Exemple :

Résistance électrique Régime résistance électrique Libération résistance électr113/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Thermostat externe La température du ballon est réglée à l'aide d'un thermostat externe sans compensation de la valeur de consigne du régulateur. Sonde ECS La température du ballon est réglée à l'aide d'un thermostat externe, mais avec compensation de la valeur de consigne du régulateur.

Pour que la compensation de la valeur de consigne fonctionne correctement, le thermostat extérieur au régulateur doit être réglé sur la température de ballon maximale. N° de ligne Ligne de commande 5090 Avec ballon de stockage 5092 Avec préparat./pompe prim 5093 avec intégration solaire Si un ballon de stockage est présent, il faut spécifier ici si le ballon d'ECS est alimenté à partir de celui-ci. La température du ballon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte. On peut spécifier si le ballon d'ECS est alimenté à partir du prérégulateur ou avec la pompe de réseau (selon l'installation). On peut spécifier si le ballon d'ECS doit être alimenté par l'énergie solaire.

N° de ligne Ligne de commande 5101 Vitesse rot. min. pompe 5102 Vitesse rot. max. pompe La plage de vitesses pour la commande de la pompe de charge est limitée par la vitesse minimale et maximale autorisée. Pour garantir un fonctionnement correct de la pompe, la vitesse est amenée à son maximum pendant 10 secondes au démarrage de la pompe.

N° de ligne Ligne de commande 5406 Diff'cons'min avec tmp'ballon La consigne ECS est réglée au maximum à la température actuelle du ballon de stockage moins le différentiel de consigne réglable.

N° de ligne Ligne de commande 5544 Temps de course servomoteur Réglage du temps de course du servomoteur de la vanne mélangeuse utilisée.

Régul. résistance élec Hydraulique de l'installation

vec préparat./pompe prim. avec intégration solaire Pompe à vitesse de rotation variable Régulation de l'allure de la pompe de charge Consignes Régulation par vanne mélangeuse temps de course servomoteur RVS63.. uniquement RVS63.. uniquement114/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

N° de ligne Ligne de commande CC1 CC2 5710 5715 Circuit chauffage 1,2 Les circuits de chauffage peuvent être enclenchés ou déconnectés via ce réglage. N° de ligne Ligne de commande

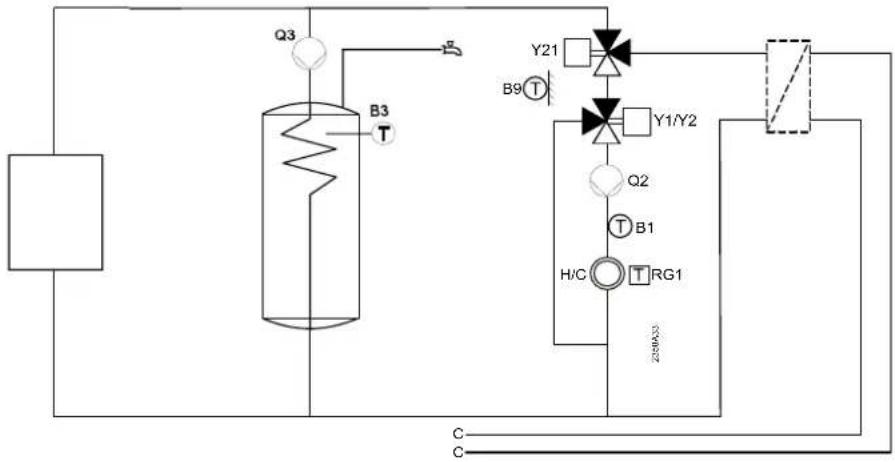

Circuit de refroidissement 1 Arrêt Système à 4 tubes Système à 2 tubes

Utilisation vanne mélangeuse 1 Chauffage Refroidissement Chauffage et refroidissement Arrêt Le circuit de refroidissement est désactivé Système à 4 tubes

Le circuit de refroidissement et le circuit de chauffage obtiennent du chaud ou du froid par des lignes séparées. Système à 2 tubes

Le circuit de refroidissement et le circuit de chauffage obtiennent du chaud ou du froid par une ligne identique. Chauffage Refroidissement Chauffage et refroidissement

Ce réglage est nécessaire lorsque l'on utilise une sortie relais QX.. (configuration) comme vanne directionnelle de refroidissement Y21.

Circuit de refroidissement 1 Utilisation vanne mélangeuse 1 RVS43.. uniquement115/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 5730 Sonde ECS B3 Sondes Thermostat

Sondes Le régulateur calcule les points de commutation avec le différentiel correspondant à partir de la consigne ECS et de la température mesurée du ballon d'ECS. Thermostat La régulation de la température ECS est basée sur l'état de commutation d'un thermostat raccordé à B. Aucun régime "d'économie" n'est possible en cas d'utilisation d'un thermostat d'eau chaude sanitaire. C'est-à-dire que lorsque le régime Economie est activé, la préparation d'ECS est verrouillée par le thermostat.

• Le réglage de la consigne nominale d'ECS doit être égal ou supérieur au réglage de consigne sur le thermostat (thermostat étalonné sur le point de coupure).

• La surélévation de la consigne de départ ECS doit être réglée à 10 °C au minimum (influe sur la durée de la charge).

• La protection hors-gel ECS n'est pas assurée dans ce cas.

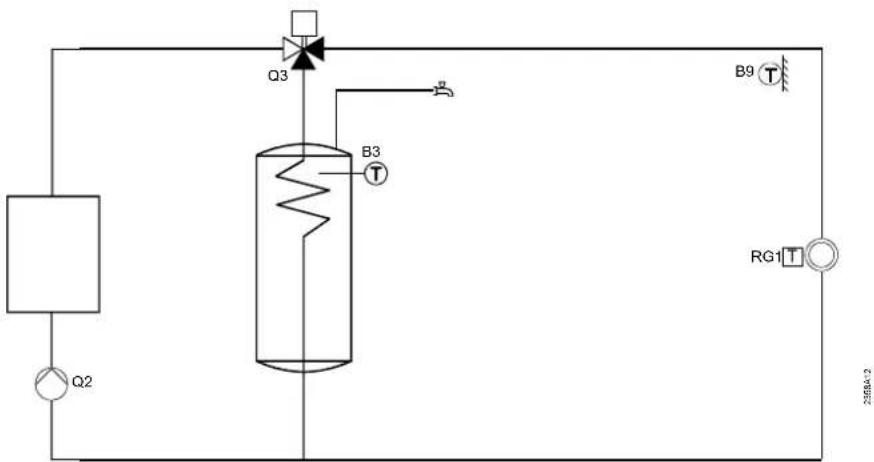

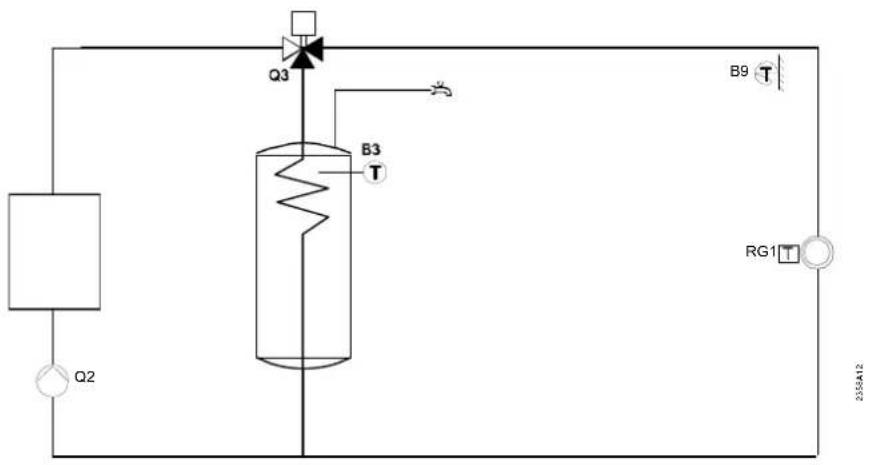

N° de ligne Ligne de commande 5731 Organe de réglage ECS Q3 sans pompe de charge vanne de dérivation

Sans Aucune charge d'ECS via Q3. Pompe de charge La charge ECS est réalisée avec une pompe reliée à la borne de raccordement Q3/Y3. Vanne de dérivation La charge ECS se fait via la vanne de dérivation raccordée à Q3/Y3. La pompe Q2 devient par ce réglage la pompe de chaudière, si aucune pompe de chaudière n'est encore définie pour une sortie relais multifonctionnelle QX. N° de ligne Ligne de commande 5736 Séparation ECS La séparation ECS ne peut être utilisée que si l'on dispose d'une cascade de chaudières.

• Arrêt: la séparation ECS est désactivée. Chaque chaudière disponible peut alimenter le ballon d'ECS.

• Marche : la séparation ECS est enclenchée. La charge d'ECS s'effectue exclusivement à partir de la chaudière configurée à cet effet.

Pour réaliser la séparation ECS, la charge ECS Q3 doit être réglée sur "par vanne de dérivation". N° de ligne Ligne de commande 5770 Type de chaudière 1 allure 2 allures 3 points modulant UX modulant Sans sonde de chaudière Cascade 2x1 Sonde ECS B3

Organe de réglage ECS Q3 Séparation ECS Chaudière116/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 L'allure du brûleur est libérée dès qu'une consigne de chaudière valide est activée. TKw+SDK½

Raccordements : Utilisation Connecteur Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase de la 1e allure du brûleur T2 1e allure du brûleur EN S3 Entrée de défaut brûleur 4 Entrée brûleur heures fonct. 1ère allure.

Si la consigne ne peut être atteinte avec la première allure, la deuxième allure est libérée (intégrale de libération réalisée). La première allure reste alors enclenchée et la régulation de consigne est réalisée par la deuxième allure. La première allure ne peut être arrêtée que si la deuxième allure est verrouillée (intégrale de remise à zéro réalisée). Raccordements : Utilisation Connecteur Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase de la 1e allure du brûleur T2 1e allure du brûleur EN S3 Entrée de défaut brûleur 4 Entrée brûleur heures fonct. 1ère allure EX2 Entrée Brûleur 2e allure, heures de fonctionnement

FX4 (T6) Phase 2e allure du brûleur QX4 (T7) 2e allure du brûleur ARRET QX4 (T8) 2e allure du brûleur EN

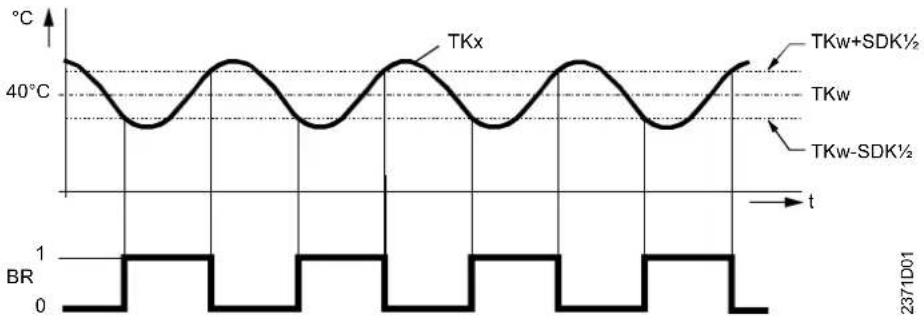

Régulation de la chaudière Le fonctionnement et l'enclenchement/déclenchement de la 1ère allure correspond à celui d'un brûleur à 2 allures. La libération de la modulation se fait de la même façon que la libération d'une 2ème allure de brûleur. 1 allure 2 allures 3 points modulants UX modulant117/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 La coupure voire le blocage de la modulation intervient en même temps que le passage de la 1e allure à la 2e allure du brûleur. La limitation minimale de fonctionnement de la chaudière, le fonctionnement en cascade et la séparation ECS sont traités comme pour un brûleur à deux allures. TKw TKw-1/2 SDK TKw+1/2 SDK TKw+SDK TKx [°C] t [h]

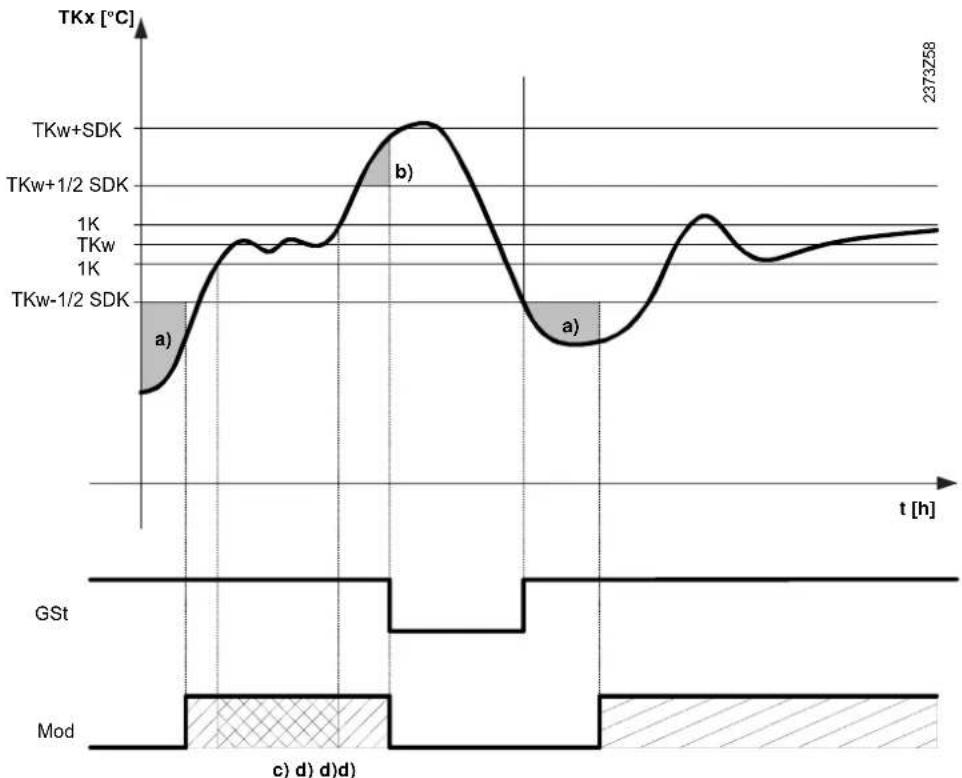

Schéma "Intégrale de libération de la modulation" a) Intégrale de libération de la modulation (=Intégrale de libération 2e allure de brûleur) b) Intégrale de remise à zéro de la modulation (=Intégrale de remise à zéro de la 2e allure de brûleur) c) Zone neutre d) Impulsions d'ouverture / fermeture GSt Allure de base Mod Allure de modulation SDK différentiel chaudière TKw Consigne de température de chaudière

Commande 3 points et UX modulant Le servomoteur est réglé avec un comportement PID. Grâce aux réglages de la bande proportionnelle (Xp), du temps d'intégration (Tn) et de dérivation (Tv), le régulateur peut être adapté au comportement de l'installation. Le temps de course du servomoteur doit être paramétré.

• Zone neutre Une zone neutre existe pour la régulation, qui se situe +/- 1K autour de la consigne de chaudière. Si la température de chaudière est pendant plus de 16 secondes dans cette zone neutre, les impulsions de positionnement ne sont plus émises. Dès que la température de chaudière se situe à nouveau en dehors de la zone neutre, la régulation est à nouveau active. Si la température de chaudière ne reste pas assez longtemps dans la zone neutre, les impulsions continuent à être émises.118/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Raccordements 3 points: Utilisation Connecteu

Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase Libération brûleur modulant T2 Libération brûleur modulant S3 Entrée de défaut brûleur 4 Entrée heures de fonctionnement brûleur QX1 Volet d'air brûleur modulant = FERME U AGP8S.03C/109 FX4 (T6) Phase Volet d'air du brûleur modulant = OUVERT

QX4 (T8) Volet d'air brûleur modulant = OUVERT

Raccordements UX modulant: Utilisation Connecteu

Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase Libération brûleur modulant T2 Libération brûleur modulant S3 Entrée de défaut brûleur 4 Entrée heures de fonctionnement brûleur UX 0…10V – sortie de modulation n AGP4S.02F/109 M Masse La chaudière est libérée dès qu'une consigne de chaudière valide est activée. Raccordements : Utilisation Connecteu

Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase Libération de chaudière T2 Libération de chaudière S3 Entrée de défaut brûleur 4 Entrée brûleur heures fonct. 1ère allure.

La cascade 2x1 est une configuration particulière de l'appareil de base où une chaudière à 2 allures fonctionne comme deux chaudières à une allure Sans sonde de chaudière Cascade 2x1119/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

En raison de l'écart entre la consigne chaudière et la température de la sonde de chaudière B2 (sonde de départ de cascade commun obligatoire), l'enclenchement/la coupure de la chaudière d'appoint (intégrale de libération/de coupure s'effectue selon la régulation d'un brûleur à deux allures. Les mêmes paramètres sont valables. Si une pompe de chaudière est nécessaire, il faut régler QX1, QX2 (lignes 5890, 5891) en conséquence. Une pompe de chaudière commune se raccorde à toute autre sortie multifonctions QX paramétrée pour une pompe de chaudière Q1. Ces sorties commandent toujours la pompe de chaudière pilote.

La configuration de la cascade 2 x 1 (paramètre Type de chaudière) attribue les sorties et fonctions comme suit de façon permanente : Utilisation Connecteur Type de connecteur L1 Phase du brûleur P AGP8S.07A/109 Fil de protection N Phase neutre T1 Phase du brûleur 1 T2 Brûleur 1 enclenché S3 Entrée de défaut brûleur 4 Entrée heures fonctionnement brûleur

EX2 Entrée heures fonctionnement brûleur

FX4 (T6) Phase du brûleur 2 QX4 (T7) Brûleur 2 arrêté QX4 (T8) Brûleur 2 enclenché N° de ligne Ligne de commande 5840 Organe réglage solaire pompe de charge Vanne de dérivation 5841 Echangeur solaire externe commun Ballon ECS Ballon de stockage

A la place d'une pompe de collecteur et des vannes de dérivation pour les ballons de stockage, il est possible de faire fonctionner l'installation solaire avec des pompes de charge. Une vanne de dérivation ne permet que le débit dans un seul échangeur. Seul le fonctionnement en alternance est possible. Solaire thermique Organe réglage solaire120/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Avec des pompes de charge tous les échangeurs sont utilisables en même temps. Un fonctionnement en parallèle ou en alternative est possible. Pour les circuits solaires avec deux ballons de stockage, il faut s'assurer que l'échangeur externe est utilisé et pour le ballon ECS et le ballon de stockage ou exclusivement pour l'un des deux. N° de ligne Ligne de commande

Sorties relais QX1, 2 ,3, 4 aucune Pompe circulation Q4 Résist. élec. ECS K6 Pompe collecteur solaire Q5 Pompe H1 Q15 Pompe chaudière Q1 Pompe de bipasse Q12 Sortie d'alarme K10 2ème allure pompe CC1 Q21 2ème allure pompe CC2 Q22 2ème allure pompe PCC Q23 Pompe CdeC PCC Q20 Pompe H2 Q18 Pompe de réseau Q14 Vanne d'arrêt chaudière Y4 Ppe chaudière comb solide Q10 Programme horaire 5 K13 Vanne retour ballon Y15 Pompe solaire échang ext. K9 Organe réglage sol ballon K8 Organe réglage sol pisc K18 Pompe collecteur solaire 2 Q16 Pompe H3 Q19 Relais fumée K17 Ventilateur aide allumage K30 Pompe de cascade Q25 Pompe transfert chaleur Q11 Pompe mélange ECS Q35 Pompe circ interm ECS Q33 Demande de chaleur K27 Demande de froid K28 Déshumidificateur d'air K29 vanne dériv froid Y21

Selon la sélection, les réglages des sorties de relais affectent des fonctions supplémentaires correspondantes aux schémas de base. Cf. chapitre "Schémas d'application". La sortie multifonctions QX4 ne peut être utilisée que si la ligne 5770 "Type de chaudière" est réglée sur "à 1 allure", "UX modulant" ou "Sans sonde de chaudière". Pompe de circulation-ECS Q4 La pompe raccordée sert de pompe de circulation d'ECS. L'horaire de fonctionnement de la pompe peut être réglé à la page "ECS", ligne "Libération pompe de circulation". Résistance électrique ECS K6 L'eau chaude sanitaire peut être chauffée par la résistance électrique raccordée selon les paramètres réglée à page „Ballon ECS“ ligne „Résistance électrique“. La résistance électrique doit être équipée d'un thermostat de sécurité! Le régime de la résistance électrique sur la ligne de commande 5060 doit être réglé en conséquence. Echangeur solaire externe Sortie relais QX121/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Pompe collecteur solaire Q5 Pour l'intégration d'un panneau solaire il faut une pompe de circulation pour le circuit des panneaux. Pompe H1 Q15 La pompe H1 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H1, l'application peut être utilisée par exemple pour une batterie chaude ou similaire. Pompe chaudière Q1 La pompe raccordée sert à la circulation de l'eau de chaudière. Pompe de bipasse Q12 La pompe raccordée sert de pompe de bipasse de chaudière utilisée pour le maintien min. de retour. Sortie d'alarme K10 Si un défaut survient, ceci est signalé par le relais d'alarme. La fermeture du contact est temporisée de 2 minutes. Lorsque l'erreur est éliminée, c'est-à-dire que le message d'erreur n'est plus présent, le contact s'ouvre immédiatement. Si le défaut ne peut pas être éliminé pour l'instant, il est possible de réinitialiser quand même le relais. Ceci s'effectue dans la page "Défauts". 2e allure pompe Cette fonction permet de commander une pompe de circuit de chauffage à 2 allures, pour pouvoir réduire la puissance de la pompe en cas de niveau de chauffage réduit (par ex. réduction nocturne). On active dans ce cas la 2ème allure de la pompe avec le relais multifonctions QX de la façon suivante :

1e allure Sortie Q2/Q6/Q20 2e allure Sortie Q21/Q22/Q23 Etat de pompe Arrêt Arrêt Arrêt Marche Arrêt Charge partielle Marche Marche pleine charge Pompe PCC Q20 Le circuit de chauffage à pompe "P" est activé.

• Programme horaire Pour le circuit de chauffage P, on dispose uniquement du programme d'horloge 3/PCC. cf. "Programme horaire". Pompe H2 Q18 La pompe H2 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H2, l'application peut être utilisée par exemple pour une batterie chaude ou similaire. Pompe de réseau Q14 La pompe raccordée sert de pompe de réseau et peut être utilisée comme fournisseur de chaleur pour d'autres consommateurs. La pompe de réseau est mise en route dès qu'il y a demande de chaleur d'un consommateur. En absence de demande de chaleur, la pompe s'arrête après écoulement de la temporisation.122/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Vanne d'arrêt chaudière Y4 S'il y a suffisamment de chaleur dans le ballon de stockage, les consommateurs peuvent lui transmettre leur demande calorifique sans qu'il soit nécessaire d'enclencher les producteurs de chaleur. Le verrouillage automatique de chaudière bloque les générateurs et les déconnecte du reste de l'installation hydraulique par une vanne d'inversion Y4. Les consommateurs prélèvent alors l'énergie du ballon, sans circulation parasite via les générateurs. Pompe chaudière combust. solide Q10 Pour l'intégration d'une chaudière à combustible solide, il faut une pompe de circulation dans le circuit de chaudière. Programme horaire 5 K13 Le relais est commandé selon les réglages du programme horaire 5 . Vanne retour ballon Y15 Cette vanne doit être configurée pour l'augmentation /l'abaissement de la température de retour ou la charge partielle du ballon de stockage. Pompe solaire échang ext. K9 Pour l'échangeur externe, il faut régler sur la sortie relais multifonctions (QX) "pompe solaire échang ext. K9". Si l'installation possède un ballon ECS et un ballon de stockage, il faut également paramétrer la ligne 5841 „Echangeur solaire externe“. Organe de réglage sol. ballon de stockage K8 Si plusieurs échangeurs équipent l'installation, le ballon de stockage doit être paramétré pour la sortie relais correspondante et le type d'organe de réglage du circuit solaire doit être défini à la ligne 5840. Organe réglage sol pisc K18 Si plusieurs échangeurs équipent l'installation, la piscine doit être paramétrée pour la sortie relais correspondante et le type d'organe de réglage du circuit solaire doit être défini à la ligne 5840. Pompe collect solaire 2 Q16 Pour l'intégration d'un deuxième panneau solaire, il faut prévoir une pompe de circulation à part pour ce circuit. Pompe H3 Q19 La pompe H3 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H3, l'application peut être utilisée par exemple pour une batterie chaude ou similaire.

Relais fumée K17 Lorsque la température des fumées dépasse la valeur réglée à la ligne "Limite température fumées" (ligne 7053) le relais K17 retombe. Ventilateur aide allumage K30 Ce réglage n'a pas de fonction. Pompe de cascade Q25 Pompe de chaudière commune à toutes les chaudières d'une cascade.123/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Pompe transfert chaleur Q11 Le ballon ECS peut être chargé depuis le ballon de stockage si ce dernier est suffisamment chaud. Ce transfert se fait par l'intermédiaire de la pompe de transfert de chaleur Q11. Pompe mélange ECS Q35 Pompe séparée pour la circulation dans la ballon durant la fonction anti-légionelles active. Pompe circ interm ECS Q33 Pompe de charge pour ballon d'ECS avec échangeur externe. Demande de chaleur K27 Dès qu' une demande de chaleur est présente dans le système, la sortie K27 est activée. Demande de froid K28 Dès qu' une demande de froid est présente dans le circuit de refroidissement 1, la sortie K28 est activée. Pour l'appareil d'adresse 1, une demande de refroidissement du système peut aussi conduire à l'activation de la sortie K28. A cet effet, il faut régler la ligne 6627 "Demande de refroidissement" de la page "Système LPB" sur "Centralisée". Déshumidificateur d'air K29 Une augmentation de l'humidité de l'air ambiant peut enclencher un déshumidificateur d'air externe. Il faut raccorder pour ce faire une sonde d'humidité à l'entrée H... La fonctionnalité du déshumidificateur est indépendante de la fonction refroidissement. Les régimes, programme de congés, touche de présence etc. n'agissent pas sur le fonctionnement du déshumidificateur. vanne dériv froid Y21 Lorsque les circuits de chauffage et de refroidissement son mis en commun, les entrées/sorties se trouvent toujours sur le groupe de vannes mélangeuses de l'appareil de base. Un système 4 tubes nécessite en plus la vanne de dérivation Y21.

Exemple : Réception via système 4 tubes.124/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 5930,5931, 5932, 5933 Entrée sonde BX1, 2, 3, 4 Sans Sonde ECS B31 Sonde panneau solaire B6 Sonde de retour B7 Sonde circulation ECS B39 Sonde ballon de stockage B4 Sonde ballon de stockage B41Sonde temp. fumées B8 Sonde départ de ligne B10 Sonde de chaudière à combustible solide B22 Sonde charge ECS B36 Sonde ballon de stockage B42Sonde retour ligne B73 Sonde retour cascade B70 Sonde piscine B13 Sonde collecteur 2 B61 Sonde départ solaire B63 Sonde retour solaire B64

Selon la sélection, les réglages des entrées de sonde affectent des fonctions supplémentaires correspondantes aux schémas de base. Cf. chapitre "Schémas d'application". Entrée H1 pour RVS43.. Les réglages suivants de l'entrée H1 sont spécifiques au RVS43.. N° de ligne Ligne de commande 5950 Fonction entrée H1 Commutation régime CC+ECSCommutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Détecteur de point de rosée augmentation consigne départ avec hygrostat Demande de refroidissement Demande chaleur 10V Demande froid 10V Mesure de la pression 10V Humid ambiante relative 10V Température ambiante 10V 5951 Sens d'action Entrée H1 Contact de repos Contact de travail 5952 Valeur fonction contact H1 5953 Valeur tension 1 H1 5954 Valeur fonction 1 H1 5955 Valeur tension 2 H1 5956 Valeur fonction 2 H1 Commutation du régime

Circuit de chauffage Les régimes des circuits de chauffage sont commutés sur le mode protection via les bornes de raccordement H.. (par ex. commutateur téléphonique).

• Eau chaude sanitaire Un blocage de la charge d'eau chaude sanitaire s'effectue uniquement dans le réglage 1 CC +ECS. Entrée Sonde BX Entrée H1 pour RVS43.. Fonction entrée H1125/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Verrouillage générateur Le générateur est verrouillé via les bornes de raccordement H.. Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignorées. La protection hors-gel de la chaudière est assurée pendant ce temps. La fonction ramonage peut être activée pendant le verrouillage du générateur. Message erreur/alarme L'entrée H1 provoque un message d'erreur du régulateur. Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes 5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex. voyant ou buzzer). Consigne min. de la température de départ TVHw La consigne minimale de départ réglée est activée via les bornes H1/2 (par exemple avec une fonction de batterie chaude d'un rideau d'air chaud). La consigne doit être réglée en ligne 5952. Evacuat. excédent chaleur La fonction d'évacuation de l'excédent de chaleur permet par exemple à un générateur externe de contraindre les consommateurs (circuit de chauffage, ballon d'ECS, pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage. Le paramètre "Evacuat. excédent chal." permet de spécifier, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

• Action locale Avec le réglage Adresse appareil LPB 0 ou >1 , la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB) Avec le réglage Adresse appareil LPB = 1 , la fonction d'évacuation agit aussi sur les consommateurs des autres appareils du même segment. Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0.

Libération piscine Cette fonction permet de chauffer directement la piscine avec la chaudière et la pompe H.. via un organe externe (commutateur manuel par exemple) La charge directe nécessite toujours une libération sur l'entrée H... Configuration : régler la fonction Entrée H.. sur "Libération piscine " et sélectionner la pompe H.. correspondante sur une sortie QX. Cette fonction permet de chauffer la piscine avec l'énergie solaire via un organe externe (un commutateur manuel par exemple) ou d'activer la priorité de charge solaire par rapport à la charge des ballons. Configuration : régler la fonction Entrée H.. sur "Libération piscine " Pour une description de fonctionnement, cf. ligne 2065 "Priorité charge solaire"126/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Fonction entrée H.. (5950, 6046, 5960) Fonction sortie QX.. Etat H.. Etat de libération du générateur - x x pas de réchauffement direct Piscine "Non" Pompe H.. x pas de réchauffement direct (H.. agit sur le solaire) Piscine Pompe H.. inactive verrouillé Piscine Pompe H.. active libérée - = Libération piscine non réglée x = sans effet Détecteur de point de rosée Le détecteur de point de rosée détecte la formation de condensat. S'il répond, le refroidissement est immédiatement désactivé. Le refroidissement n'est libéré que si le détecteur retombe et qu'un temps de blocage réglable (ligne 946) est expiré. Elévation consigne départ hygrostat Si l'hygrostat répond, la consigne de départ est augmentée systématiquement de la valeur "augmentation consigne départ avec hygrostat" (ligne 947). Dès que l'hygrostat retombe, la consigne de départ reprend sa "valeur normale". Demande de refroidissement La production de froid reçoit une demande de froid par le biais d'un contact. La consigne doit être réglée en ligne 5952. Demande chaleur 10V La chaudière reçoit une demande de chaleur sous forme de signal de tension (0...10V-). La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2). Demande froid 10V La production de froid reçoit une demande de refroidissement sous forme de signal de tension (0...10 V-) La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2). Mesure de la pression 10V Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de pression. La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2). Humid ambiante relative 10V Le signal de tension appliqué à l'entrée Hx est converti de façon linéaire en une humidité ambiante relative qui sera utilisée pour le calcul du point de rosée et les fonctions de protection contre le givre du circuit de refroidissement, ainsi que pour la commande du déshumidificateur d'air. La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).127/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Température ambiante 10V Le signal de tension appliqué à l'entrée Hx est converti de façon linéaire en une température ambiante qui sera utilisée en premier lieu avec l'humidité ambiante relative pour le calcul du point de rosée du circuit de refroidissement. Si aucun appareil d'ambiance avec sonde d'ambiance (BSB) n'est raccordé au circuit de chauffage/refroidissement 1, la température ambiante mesurée sur Hx est aussi utilisée pour le chauffage/refroidissement ambiant 1 (variante de régulation et influence de l'ambiance). La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2). Contact de repos Le contact est normalement fermé et doit être ouvert pour activer la fonction choisie. Contact de travail Le contact est normalement ouvert et doit être fermé pour activer la fonction choisie. La fermeture du contact H.. active la fonction "Consigne de départ minimum" ou "demande de refroidissement" réglée à la ligne 5950 ou 6046. Le générateur est chauffé de manière constante à la valeur entrée ici jusqu'à réouverture du contact H.. ou réception d'une demande de chaleur ou de refroidissement plus importante. Exemple : consigne de départ minimum: 30 20 10 0 -10

TVHw Consigne min. de température de départ TVw Consigne de température de départ La caractéristique linéaire est définie par le biais de deux points fixes. Le réglage s'effectue avec deux paires de paramètres pour Valeur de fonction et Valeur de tension (F1/U1 et F2/U2)

• Exemple pour Demande chaleur 10V et Demande froid 10V U1 Valeur de tension 1 F1 Valeur de fonction 1 U2 Valeur de tension 2 F2 Valeur de fonction 2 Si le signal d'entrée passe de 0,15 V en dessous du seuil la demande de chaleur est invalidée et donc inopérante.* Sens d'action Entrée H.. Valeur fonction contact H.. Valeur de tension 1 Valeur de fonction 1 Valeur de tension 2 Valeur de fonction 2128/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Exemple pour Mesure de la pression 10V U1 Valeur de tension 1 F1 Valeur de fonction 1 U2 Valeur de tension 2 F2 Valeur de fonction 2

• Exemple pour Humid ambiante relative 10V Tension en Hx U2=10VU1=0V

1=0 F2=100 0.15V Humidité relative [%] U2=5V U1 Valeur de tension 1 F1 Valeur de fonction 1 U2 Valeur de tension 2 F2 Valeur de fonction 2 Si la valeur mesurée passe en dessus de 0,15V, elle est invalidée et provoque un message d'erreur.

• Exemple pour Température ambiante 10V Température ambiante [°C] Tension en Hx U2=10VU1=0V

1=0 0.15V F2=100 F2=50 U1 Valeur de tension 1 F1 Valeur de fonction 1 U2 Valeur de tension 2 F2 Valeur de fonction 2 Si la valeur mesurée passe en dessus de 0,15V, elle est invalidée et provoque un message d'erreur.129/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Entrée H1 et H3 pour RVS63.. Les réglages suivants de l'entrée H1 sont spécifiques au RVS43.. N° de ligne Ligne de commande 5950 Fonction entrée H1 Commutation régime CC+ECSCommutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur Message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Demande chaleur 10V Mesure de la pression 10V 5951 Sens d'action Entrée H1 Contact de repos Contact de travail 5952 Consigne départ minimum H1 5954 Valeur température 10V H1 5956 Valeur pression 3,5V H1 5960 Fonction entrée H3 Commutation régime CC+ECS Commutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur Message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Demande chaleur 10V Mesure de la pression 10V 5961 Sens d'action contact H3 Contact de repos Contact de travail 5962 Consigne départ minimum H3 5964 Valeur température 10V H3 5966 Valeur pression 3,5V H3 Commutation du régime

Circuit de chauffage Les régimes des circuits de chauffage sont commutés sur le mode protection via les bornes de raccordement H.. (par ex. commutateur téléphonique).

• Eau chaude sanitaire Un blocage de la charge d'eau chaude sanitaire s'effectue uniquement dans le réglage 1 CC +ECS. Verrouillage générateur Le générateur est verrouillé via les bornes de raccordement H.. Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignorées. La protection hors-gel de la chaudière est assurée pendant ce temps. La fonction ramonage peut être activée pendant le verrouillage du générateur. Message erreur/alarme L'entrée H1 provoque un message d'erreur du régulateur. Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes Entrée H.. pour RVS63.. Fonction entrée H..130/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex. voyant ou buzzer). Consigne min. de la température de départ TVHw La consigne minimale de départ réglée est activée via les bornes H1/2 (par exemple avec une fonction de batterie chaude d'un rideau d'air chaud). Evacuat. excédent chaleur La fonction d'évacuation de l'excédent de chaleur permet par exemple à un générateur externe de contraindre les consommateurs (circuit de chauffage, ballon d'ECS, pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage. Le paramètre "Evacuat. excédent chal." permet de spécifier, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

• Action locale Avec le réglage Adresse appareil LPB 0 ou >1 , la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB) Avec le réglage Adresse appareil LPB = 1 , la fonction d'évacuation agit aussi sur les consommateurs des autres appareils du même segment. Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0. Libération piscine Cette fonction permet de chauffer directement la piscine avec la chaudière et la pompe H.. via un organe externe (commutateur manuel par exemple) La charge directe nécessite toujours une libération sur l'entrée H... Configuration : régler la fonction Entrée H.. sur "Libération piscine " et sélectionner la pompe H.. correspondante sur une sortie QX. Cette fonction permet de chauffer la piscine avec l'énergie solaire via un organe externe (un commutateur manuel par exemple) ou d'activer la priorité de charge solaire par rapport à la charge des ballons. Configuration : régler la fonction Entrée H.. sur "Libération piscine " Pour une description de fonctionnement, cf. ligne 2065 "Priorité charge solaire" Fonction entrée H.. (5950, 6046, 5960) Fonction sortie QX.. Etat H.. Etat de libération du générateur - x x Pas de réchauffement direct Piscine "Non" Pompe H.. x pas de réchauffement direct (H.. agit sur le solaire) Piscine Pompe H.. inactive verrouillé Piscine Pompe H.. active libérée - = Libération piscine non réglée x = sans effet Demande chaleur 10V La chaudière reçoit une demande de chaleur sous forme de signal de tension (0...10V-

La consigne de départ correspondant à 10 V peut être réglée avec le paramètre "Valeur de température 10V H.."131/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Mesure de la pression 10V Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de pression. La valeur de pression pour 0,5 V est fixe et égale à 0 bar. La valeur de pression pour 3,5 V peut être réglée avec le paramètre Valeur de pression 3,5V H.. (ligne 5956). Contact de repos Le contact est normalement fermé et doit être ouvert pour activer la fonction choisie. Contact de travail Le contact est normalement ouvert et doit être fermé pour activer la fonction choisie. La fermeture du contact H.. active la fonction " Consigne de départ minimum" réglée à la ligne 5950, 5960 ou 6046. La chaudière est chauffée de manière constante à la valeur entrée ici jusqu'à réouverture du contact H.. ou réception d'une demande de chaleur plus importante. En présence de plusieurs demandes de chaleur (LPB, contact H.., ECS ou interne au régulateur), la sélection se fait sur la consigne la plus élevée. 30 20 10 0 -10

TVHw Consigne min. de température de départ TVw Consigne de température de départ Sens d'action Entrée H.. Consigne départ minimum H..132/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de température et transmis en tant que consigne de départ. La consigne de départ correspondant à 10 V peut être réglée avec le paramètre "Valeur de température 10V H..". [v]

T = "Valeur maximale de demande de chaleur" S = "Limitation minimale de demande de chaleur" = 5°C Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de pression. La valeur de pression pour 3,5 V peut être réglée avec le paramètre Valeur de pression 3,5V H.. Exemple :

p Valeur de pression (bar) H1 tension sur H.. N° de ligne Ligne de commande 5982 Fonction entrée EX2 Compteur 2e allure brûleur Verrouillage chaudière Message erreur/alarme Mess. erreur thermost sécuritéEvacuat. excédent chaleur 5983 Sens d'action entrée EX2 Contact de repos Contact de travail

Valeur température 10V H.. Valeur pression 3,5 H.. Entrée EX2133/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Compteur 2e allure brûleur Les valeurs de comptage (heures de fonctionnement et enclenchements) de la 2ème allure du brûleur sont acquises à partir du signal présent à l'entrée EX2. Si la fonction n'est pas réglée, le comptage s'effectue sur la base de l'état du relais K5. Verrouillage chaudière Le générateur est verrouillé via les bornes de raccordement EX2. Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignorées. La protection hors-gel de la chaudière est assurée pendant ce temps. La fonction ramonage peut être activée pendant le verrouillage du générateur. Message erreur/alarme L'entrée EX2 provoque un message d'erreur du régulateur. Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes 5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex. voyant ou buzzer). Mess. erreur thermost sécurité L'entrée génère le message d'erreur 110. Evacuat. excédent chaleur La fonction d'évacuation de l'excédent de chaleur permet par exemple à un générateur externe de contraindre les consommateurs (circuit de chauffage, ballon d'ECS, pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage. Le paramètre "Evacuat. excédent chal." permet de spécifier, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

• Action locale Avec le réglage Adresse appareil LPB 0 ou >1 , la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB) Avec le réglage Adresse appareil LPB = 1 , la fonction d'évacuation agit aussi sur les consommateurs des autres appareils du même segment. Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0.

N° de ligne Ligne de commande

Fonct. groupe vanne mélangeuses 1, 2 Circuits de chauffage 1 /2 Régulateur temp retour Prérégulateur/ ppe primaire Prérégulateur ECS Chauffe-eau instant. ECS Régulateur de retour cascade Circuit de refroidissement 1 Circuit chaud/froid 1

Les raccordements suivants sont attribués aux groupes de vannes mélangeuses :

Groupe de vannes mélangeuses 1 Groupe de vannes mélangeuses

Q2, Y1, Y2, B1 Q6, Y5, Y6, B12 Fonction entrée EX2 Appareil de base vannes mélangeuses uniquement RVS63.283134/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Circuits de chauffage 1 / 2 Les réglages correspondants de la page opérateur "Circuit de chauffage1 / 2" s'adaptent à cette application. Régulateur retour Les réglages correspondants de la page opérateur "Chaudière " s'adaptent à cette application. Prérégulateur/ ppe primaire Les réglages correspondants de la page opérateur "prérégulateur/pompe primaire" s'adaptent à cette application. Prérégulateur ECS Les réglages correspondants de la page opérateur "Ballon ECS" s'adaptent à cette application. Chauffe-eau instant. ECS Les réglages correspondants de la page opérateur "Chauffe-eau instant. ECS" s'adaptent à cette application. Régulateur de retour cascade Les réglages correspondants de la page opérateur "Cascade" s'adaptent à cette application. Circuit de refroidissement 1 Les réglages correspondants de la page opérateur "circuit refroidissement 1" s'adaptent à cette application. Circuit chaud/froid 1 Les réglages correspondants de la page opérateur "circuit de chauffage 1 et circuit refroidissement 1"s'adaptent à cette application. 6020,

Fonction module extension 1, 2 aucune Multifonctionnel Circuit de chauffage 2 Régulateur temp retour Solaire ECS Prérégulateur/ ppe primaire Prérégulateur ECS Chauffe-eau instant. ECS Régulateur de retour cascade Circuit de refroidissement 1

Multifonctionnel Les fonctions qui peuvent être attribuées aux entrées/sorties multifonctions sont consultables aux lignes 6030, 6031, 6032 et 6040, 6041. Circuit de chauffage Les réglages correspondants de la page opérateur "Circuit de chauffage 2" s'adaptent à cette application. Régulateur retour Les réglages correspondants de la page opérateur "Chaudière " s'adaptent à cette application. Solaire ECS Les réglages correspondants de la page opérateur "Solaire thermique" s'adaptent à cette application. Prérégulateur/ ppe primaire Les réglages correspondants de la page opérateur "prérégulateur/pompe primaire" s'adaptent à cette application. Prérégulateur ECS Les réglages correspondants de la page opérateur "Ballon ECS" s'adaptent à cette application.

Module d'extension135/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Chauffe-eau instant. ECS Les réglages correspondants de la page opérateur "Chauffe-eau instant. ECS" s'adaptent à cette application. Régulateur de retour cascade Les réglages correspondants de la page opérateur "Cascade" s'adaptent à cette application. Circuit de refroidissement 1 Les réglages correspondants de la page opérateur "circuit refroidissement 1" s'adaptent à cette application. Raccordements : Borne QX21 QX22 QX23 BX21 BX22 H2 Page Fonctions multiples

Régulateur retour Y7 Y8 Q1 B7 * * 140 Production d'ECS par énergie solaire

• * Q5 B6 B31 * 140 Prérégulateur Y19 Y20 Q14 B15 * * 140 Prérégulateur ECS Y31 Y32 Q3 B35 * * 141 Chauffe-eau instant. ECS Y33 Y34 Q34 B38 B39 Contrôle ur de débit

Régulateur de retour cascade Y25 Y26 Q25 B70 B10 * 141 Circuit de refroidissement

• librement sélectionnable dans QX.../ BX...

Librement sélectionnable dans QX.../ BX. N° de ligne Ligne de commande

Sorties relais QX21, QX22, QX23 aucune Pompe circulation Q4 Résist. élec. ECS K6 Pompe collecteur solaire Q5 Pompe H1 Q15 Pompe chaudière Q1 Pompe de bipasse Q12 Sortie d'alarme K10 2ème allure pompe CC1 Q21 2ème allure pompe CC2 Q22 2ème allure pompe PCC Q23 Pompe CdeC PCC Q20 Pompe H2 Q18 Pompe primaire Q14 Vanne d'arrêt chaudière Y4 Ppe chaudière comb solide Q10 Programme horaire 5 K13 Vanne retour ballon Y15 Pompe solaire échang ext. K9 Organe réglage sol ballon K8 Organe réglage sol pisc K18 Module d'extension QX136/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Pompe collecteur solaire 2 Q16 Pompe H3 Q19 Relais fumée K17 Ventilateur aide allumage K30 Pompe de cascade Q25 Pompe transfert chaleur Q11 Pompe mélange ECS Q35 Pompe circ interm ECS Q33 Demande de chaleur K27 Demande de froid K28 Déshumidificateur d'air K29 vanne dériv froid Y21

cf. description de fonctionnement ligne de commande "Sortie relais QX1". pour des QX…/ BX... au choix, on configure les entrées ici N° de ligne Ligne de commande

Entrées de sonde BX21, BX22 sans Sonde ECS B31 Sonde panneau solaire B6 Sonde de retour B7 Sonde circulation ECS B39 Sonde ballon de stockage B4 Sonde ballon de stockage B41 Sonde temp. fumées B8 Sonde départ de ligne B10 Sonde de chaudière à combustible solide B22 Sonde charge ECS B36 Sonde ballon de stockage B42 Sonde retour ligne B73 Sonde retour cascade B70 Sonde piscine B13 Sonde collecteur 2 B61 Sonde départ solaire B63 Sonde retour solaire B64

Cf. description de fonctionnement ligne de commande "Entrée sonde BX1". N° de ligne Ligne de commande 6046 Fonction entrée H2 Commutation régime CC+ECS Commutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur Message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Détecteur de point de rosée augmentation consigne départ avec hygrostat Demande de refroidissement Demande chaleur 10V Demande froid 10V Mesure de la pression 10V Humid ambiante relative 10V Température ambiante 10V 6047 Sens d'action contact H2 Contact de repos Contact de travail 6048 Valeur fonction contact H2 6049 Valeur tension 1 H2 6050 Valeur fonction 1 H2 6051 Valeur tension 2 H2 6052 Valeur fonction 2 H2 Module d'extension

RVS43.. uniquement137/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 6048 Consigne départ minimum H2 6050 Valeur température 10V H2 6052 Valeur pression 3,5V H2 Les réglages pour l'entrée H2 sur le module d'extension correspondent à ceux des entrées H.. sur l'appareil de base. Pour leur description, cf. ligne de commande "Fonction entrée H. ." Voir page 124,129. Cf. description de fonctionne ment ligne de commande "Fonction entrée H1". N° de ligne Ligne de commande 6070 Fonction sortie UX Sans Pompe chaudière Q1 Pompe ECS Q3 Pompe circ interm ECS Q33 Pompe CdeC 1 Q2 Pompe CdeC 2 Q6 Pompe CCP Q2 Pompe collect solaire 5 Q16 Pompe solaire échang ext. K9 Pompe solaire ballon K8 Pompe solaire piscine K18 Pompe collect solaire 2 Q16 Consigne chaudière Consigne puissance Demande de chaleur 6071 Logique de signal sortie UX Réglage standard inversé 6075 Valeur température 10V UX La sortie à modulation de tension est utilisée soit pour des pompes à vitesse variable soit pour une demande de température proportionnelle à la tension. Pompes à vitesse variable : Le signal de sortie en UX correspond à la vitesse prescrite pour la pompe sélectionnée Consigne chaudière: Le signal de sortie en UX correspond à la consigne chaudière Demande de puissance: Le signal de sortie en UX est proportionnel à la puissance nécessaire sur le départ de ligne. Demande de chaleur Le signal de sortie en UX correspond à la consigne départ de ligne. Le signal de tension peut être inverti. Cela permet de commander des pompes à vitesse variable, voire des récepteurs de demandes de chaleur avec une logique de signal inversée. Sur cette ligne de commande on règle la demande de température maximale (correspond à la tension de 10 V)

Sortie UX 10 V- Fonction sortie UX Logique de signal sortie

Valeur température 10V

RVS63.. uniquement138/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 6097 Type de sonde collecteur CTN Pt 1000 6098 Correction sonde de collecteur solaire 6099 Corr sonde collect solaire 2 6101 Type de sonde température des fumées CTN Pt 1000 6102 Correction sonde de température des fumées Réglage du type de sonde utilisée. Le régulateur utilise la courbe de température correspondante. La valeur de mesure peut être corrigée.

N° de ligne Ligne de commande 6110 Constante de temps bâtiment L'influence de la température extérieure sur les variations de la température ambiante est fonction de la masse accumulatrice du bâtiment (du type de construction). Ce réglage permet d'agir sur la vitesse de réaction de la consigne de départ en cas de fluctuations de la température extérieure.

• Exemple : > 20 heures. La température ambiante réagit lentement aux fluctuations de la température extérieure.

Ce réglage peut être utilisé pour la plupart des bâtiments. < 10 heures La température ambiante réagit rapidement aux fluctuations de la température extérieure. N° de ligne Ligne de commande 6120 Hors-gel de l'installation Les pompes s'enclenchent en fonction de la température extérieure effective, même en l'absence de demande de chaleur. Température extérieure Pompe Schéma ...-4°C MARCHE en permanence ON -5...1.5°C Mise en MARCHE pendant 10 mn, toutes les 6 heures environ. enclenchement périodique 1.5°C... arrêté en permanence OFF

Types de sonde/corrections Type de sonde collecteur Correction sonde de collecteur solaire Modèle de bâtiment et d'ambiance Hors-gel de l'installation139/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 6128 Demande chaud sous temp ext 6129 Demande chaud sur temp ext 6131 Demande chaleur en régime éco Arrêt ¦ uniquement ECS ¦ marche La chaudière (K27 à QX.. ou sortie UX) n'est mise en route que si la température extérieure est supérieure/inférieure à ce seuil. Le régime écologique peut être sélectionné dans le menu "Régime spécial/Service" à la ligne. En régime écologique, la chaudière (K27 à QX.. ou sortie UX) fonctionne comme ceci: Arrêt: reste verrouillé Uniquement ECS: est libéré pour charge ECS . Marche libérée en permanence N° de ligne Ligne de commande 6200 Enregistrer sonde A minuit, l'appareil de base enregistre les états aux bornes des sondes. Si une sonde tombe en panne après l'enregistrement, l'appareil de base génère un message d'erreur. Ce réglage permet d'enregistrer immédiatement les sondes. Ceci peut être nécessaire par ex. lorsqu'une sonde est démontée et n'est plus utile. N° de ligne Ligne de commande 6205 Réinitialiser paramètres Tous les paramètres peuvent être remis aux réglages par défaut. sauf en ce qui concerne les pages suivantes : Heure et date, Interface utilisateur, Radio et Tous programmes horaires, ainsi que Consigne régime manuel. N° de ligne Ligne de commande 6212 N° contrôle générateur 1 6213 N° contrôle générateur 2 6215 N° contrôle ballon stockage 6217 Num. contrôle circuit de chauffage Pour identifier le schéma d'installation actuel, l'appareil de base génère un numéro de contrôle. Ce numéro se compose des numéros de parties de schéma alignés les uns à côté des autres. Demandes externes Demande chaleur < ou > temp. extérieure Demande chaleur en régime éco Etat de la sonde Réinitialisation des paramètres Schéma de l'installation140/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Chaque N° de contrôle se compose de 3 groupes de chiffres chacun représentant l'application d'une partie de l'installation. Chaque groupe est représenté par 2 chiffres max. Exception : la 1e colonne . Si dans la première colonne "0" est généré comme premier chiffre, elle est occultée. 1e colonne 2 chiffres 3e colonne 2 chiffres 3e colonne 2 chiffres Solaire Chaudière fioul/gaz Chaudière à combustible solide

Accumulateur tampon ballon d'ECS Circuit de chauffage P Circuit chauffage 2 Circuit chauffage 1 Structure du n° de contrôle Ligne 6212 Ligne 6213 Ligne 6215 Ligne 6217141/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Solaire Chaudière fioul/gaz Un panneau avec sonde B6 et pompe collecteur solaire Q5 deux surfaces avec sondes B6, B61 et pompes de collecteur Q5, Q16 Pompe de charge ballon de stockage K8 Vanne de dérivt solaire vers ballon K8 Pompe de charge solaire piscine K18 vanne dérivation solaire piscine K18 Echangeur solaire ext Pompe solaire K9 ECS - eau chaude sanitaire, P = ballon de stocka

• le ballon ECS est chargé avec la pompe de collecteur Q5.

Chaudière à combustible solide 0 Pas de chaudière à combustible solide 1 Chaudière à combustible solide, pompe de chaudière 2 Chaudière à combustible solide, pompe de chaudière, intégration ballon EVC

N° contrôle générateur 1 N° contrôle générateur 2142/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Ballon de stockage Ballon ECS 0 Aucun ballon de stockage 1 Ballon de stockage 2 Ballon de stockage, avec panneaux solaires 4 Ballon de stockage, vanne d'arrêt chaudière 5 Ballon de stockage, avec panneaux solaires et vanne d'arrêt chaudière 0 Aucune ballon d'ECS 1 Résistance électrique 2 Intégration panneaux solaires 4 par pompe de charge 5 Pompe de charge, intégration panneaux solaires 13 Vanne de dérivation 14 Vanne de dérivation, intégration panneaux solaires 16 prérégulateur, sans échangeur 17 prérégulateur, 1 échangeur 19 Circuit intermédiaire , sans échangeur 20 Circuit intermédiaire, 1 échangeur 22 Pompe de charge / Circuit intermédiaire, sans échangeur 23 Pompe de charge / Circuit intermédiaire, 1 échangeur 25 vanne de dérivation / Circuit intermédiaire, sans échangeur 26 vanne de dérivation / circuit intermédiaire, 1 échangeur 28 prérégulateur / circuit intermédiaire, sans échangeur 29 prérégulateur / circuit intermédiaire, 1 échangeur

Circuit de chauffage P Circuit chauffage 2 Circuit chauffage 1 0 Aucun circuit de chauffage 2 Pompe du circuit de chauffage 00 Aucun circuit de chauffage 02 Pompe du circuit de chauffage 03 Pompe de circuit de chauffage, vanne mélangeuse 0 Aucun circuit de chauffage 1 Circulation via la pompe de chaudière 2 Pompe du circuit de chauffage 3 Pompe de circuit de chauffage, vanne mélangeuse 5..7 chauffage/refroidissement, 2 tubes, distribution commune 8..10 uniquement refroidissement, 2 tubes 12 chauffage/refroidissement, 4 tubes, distribution commune 14..16 chauffage/refroidissement, 4 tubes, distribution commune

chauffage/refroidissement, 2 tubes, distribution séparée

chauffage/refroidissement, 4 tubes, distribution séparée 40..42 uniquement refroidissement, 4 tubes

N° contrôle ballon stockage Num. contrôle circuit de chauffage143/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Exemple Générateur: Panneaux solaires avec sonde et pompe de collecteur Brûleur à 1 allure et pompe de chaudière Ballon : Pompe de charge et intégration panneaux solaires Circuit de chauffage 1: Pompe de circuit de chauffage et vanne mélangeuse 2358A14

N° contrôle Affichage sur l'interface utilisateur: N° contrôle générateur 1 1 0 1 N° contrôle ballon stockage 5 Num. contrôle circuit chauffage 3 N° de ligne Ligne de commande 6220 Version du logiciel L'indication représente la version actuelle de l'appareil de base.

N° de ligne Ligne de commande 6600 Adresse appareil 6601 Adresse segment 6604 Alimentation du bus Arrêt Automatique 6605 Etat alimentation bus Arrêt Marche

L'adresse LPB du régulateur se compose de deux parties à deux chiffres. Exemple :

Numéro de segment Numéro d'appareil L'alimentation du bus est une alimentation directe du système depuis les régulateurs (pas d'alimentation centrale). Le type d'alimentation du bus par les régulateurs est réglable.

• Arrêt: le régulateur n'alimente pas le bus en tension.

• Automatique: L'alimentation électrique du bus par les régulateurs est activée /déconnectée automatiquement, à la demande du bus. L'affichage indique si le régulateur alimente actuellement le bus:

• Arrêt: L'alimentation du bus par les régulateurs est actuellement coupée

• Marche : l'alimentation du bus par les régulateurs est active. Le régulateur fournit actuellement une partie de l'alimentation du bus. Caractéristiques de l'appareil

dresse d'appareil et de segment

limentation du bus Etat d'alimentation du bus144/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 N° de ligne Ligne de commande 6620 Périmètre commutations Segment Système 6621 Commutation été locale Centralisée 6623 Changement de régime 6624 Verrouillage manuel de la chaudière 6625 Affectation ECS Circuits chauffage locaux Tous les circuits de chauffage du segment Tous les CC dans le système 6631 Chaudière externe en régime écologique Arrêt ¦ uniquement ECS ¦ marche Ces réglages ne concernent que l'appareil avec l'adresse 1 On peut définir la portée des fonctions de commutation centrales. Sont concernées les commutations suivantes :

• Commutation de régime via l'entrée H (si ligne 6623 réglée sur „Centralisée“) Commutation été (par réglage de "Centralisée" en ligne de programmation 6621) Les entrées à effectuer

• Segment: La commutation s'applique à tous les régulateurs d'un même segment.

• Système: la commutation s'applique à tous les régulateurs du système (tous segments compris). Le régulateur doit se trouver dans le segment 0 ! L'effet de la commutation "été" est le suivant:

• Réglage sur "local": Action locale; le circuit local est enclenché et déclenché selon les réglages des lignes 730, 1030, 1330.

• Réglage sur "central: Action centrale ; selon le réglage de la ligne "Périmètre des commutations", la commutation s'applique aux circuits de chauffage du segment ou de l'ensemble du système, conformément au réglage de la ligne 730. L'effet de la commutation de régime via l'entrée H est le suivant:

• Réglage sur "local": Action locale; Le circuit de chauffage local est enclenché/déclenché.

• Réglage sur "central: Action centrale ; Selon le paramètre réglé à la ligne "périmètre d'action des commutations", ce sont soit les circuits de chauffage du segment soit ceux du système entier (ligne 730) qui sont enclenchés/coupés. Le périmètre d'action du verrouillage de la chaudière via l'entrée H est le suivant dans ce cas:

• Réglage sur "local": Action locale; Le générateur local est verrouillé.

• Entrée "segment" Action centrale ; Tous les générateur de la cascade sont verrouillés. L'affectation de l'ECS ne doit être définie que si la production d'ECS n'est commandée que par le programme horaire du chauffage (voir lignes 1620 ou. 5061). Réglage :

Circuits chauffage locaux: La production d'ECS s'effectue uniquement pour le circuit de chauffage local

• Tous les CC dans le segment: Fonctions centrales Périmètre des commutations Commutation été Changement de régime Verrouillage manuel de la chaudière

ffectation ECS145/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 La production d'ECS s'effectue pour tous les circuits de chauffage du segment

• Tous les CC dans le système: La production d'ECS s'effectue pour tous les circuits de chauffage du système. Quel que soit le réglage, les régulateurs en mode "vacances" sont également pris en compte pour la production d'ECS .

Le réglage "Demande de froid K28" permet de paramétrer le relais de sortie de la demande de froid sur QX.. Selon le réglage (local/centralisée), la demande émise est celle du circuit de refroidissement dédié ou de tous les circuits de refroidissement du système. La sélection ne s'applique qu'à l'appareil d'adresse=1. Le régime écologique peut être sélectionné dans le menu "Régime spécial/Service" à la ligne. Les chaudières externes raccordées au bus local fonctionnent comme suit en régime éco : Arrêt: reste verrouillé uniquement ECS: est libéré pour charge ECS . Marche Libérée en permanence 6640 Fonctionnement Horloge Autonome Esclave sans réglage à distance Esclave avec ajustement Maître 6650 Source temp. externe

Ce réglage détermine l'action de l'heure système sur l'heure réglée dans le régulateur. Les réglages sont les suivants :

• Autonome : l'heure peut être réglée sur le régulateur. L'heure du régulateur n'est pas synchronisée sur l'heure système.

• Esclave sans ajustement: L'heure ne peut pas être réglée sur le régulateur. L'heure du régulateur est synchronisée automatiquement en permanence sur l'heure système

• Esclave avec ajustement: l'heure peut être réglée sur le régulateur; elle est adoptée simultanément comme heure système par le maître. L'heure du régulateur est toutefois automatiquement et constamment adaptée à l'heure système.

• Maitre: l'heure peut être réglée sur le régulateur. L'heure du régulateur devient l'heure de référence pour le système : l'heure système est synchronisée Dans l'installation avec bus local LPB une seule sonde extérieure suffit. Elle se raccorde à un régulateur quelconque et fournit la température aux régulateurs sans sonde extérieure. L'écran affiche d'abord le numéro de segment, puis l'adresse de l'appareil.

Lorsqu'un défaut survient, un message d'erreur peut être appelé au niveau Info via la touche Info. L'affichage indique la cause de défaut. N° de ligne Ligne de commande 6710 Réinitialis. relais alarme Demande de refroidissement Chaudière externe en régime écologique heure Fonctionnement Horloge Localisation de la sonde de température extérieure

cquittement146/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Lorsqu'un défaut survient, une alarme peut être déclenchée sur le relais QX.. . .Le relais QX.. doit être configuré en conséquence. Il est possible de réinitialiser le relais d'alarme via ce réglage. N° de ligne Ligne de commande 6740 Temp. départ 1 alarme 6741 Temp. départ 2 alarme 6743 Temp. chaudière alarme 6745 Alarme charge ECS 6746 Temp départ froid 1 alarme L'écart entre la valeur de consigne et la valeur actuelle de température fait l'objet d'une surveillance. Un écart persistant au-delà du délai réglé déclenche un message d'erreur.

N° de ligne Ligne de commande 6800…6819 Historique ... L'appareil de base enregistre les 10 derniers défauts survenus dans une mémoire non volatile. Toute nouvelle entrée efface de la mémoire l'entrée la plus ancienne. Un code de défaut et une heure sont enregistrés avec chaque entrée de défaut.

6.21 Maintenance/régime spécial

N° de ligne Ligne de commande 7040 Intervalle heures fnc. brûleur 7041 H.fct brûleur dep. maint. 7042 Intervalle dém. brûleur 7043 Démar. brûleur dep. mainten. 7044 Intervalle de maintenance 7045 Durée depuis maintenance 7053 Limite température fumées 7054 Tempo signalisation gaz fumée 7119 Fonction éco Verrouillé ¦ Libéré 7120 Régime éco Arrêt ¦ Marche Un message de maintenance s'affiche dès que l'intervalle réglé pour les heures de fonctionnement ou les démarrages du brûleur est écoulé. Pour la signalisation, on compte les heures de fonctionnement et les démarrages de la première allure du brûleur (entrée E1). Totalisation et affichage de la valeur actuelle. La valeur peut être remise à 0 à cette ligne. Affiche un message de maintenance et, si configuré, enclenche le relais des fumées K17 . temporise l'affichage du message de maintenance et l'activation du relais fumées (K17).

Verrouillé Le régime éco n'est pas possible. Libéré

larmes de température Historique des défauts Fonctions de maintenance Intervalle heures fnc. brûleur Intervalle dém. brûleur Heures fnc. brûleur, Démar. brûleur dep. mainten. Limite température fumées Tempo signalisation gaz fumée Fonction éco RVS43.. uniquement147/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Le régime éco peut être activé. Désactive ou enclenche le régime éco N° de ligne Ligne de commande 7130 Fonction de ramonage Le brûleur est enclenché. Pour que le brûleur fonctionne le plus longtemps possible, le seul point de coupure actif est la limitation maximale de la température de chaudière. Tous les consommateurs raccordés sont désactivés momentanément pour que la chaudière atteigne au plus vite la valeur minimale de 64°C. Si la consigne de 64 °C est atteinte, tous les circuits de chauffage disponibles sont enclenchés l'un après l'autre avec une charge imposée, afin de dissiper la chaleur produite par la chaudière et de garder le brûleur enclenché. Pendant l'activation de la fonction ramonage, la limitation maximale de la température de chaudière reste active pour des raisons de sécurité. Cette fonction est désactivée en réglant -.- sur cette ligne ou automatiquement au bout d'un temps d'attente de 1 heure. N° de ligne Ligne de commande 7140 Régime manuel Si le régime manuel est actif, les sorties relais ne sont plus commandées selon l'état de régulation, mais sont réglées, selon leur fonction, sur un état prédéfini du mode manuel (cf. tableau). Le relais de brûleur enclenché en mode manuel peut être déconnecté par le thermostat électronique (TR). Désignation Relais Etat Chaudière fioul/gaz Brûleur 1ère allure K4 Marche Brûleur 2ème allure K5 Marche Brûleur modulant Libération K4 Marche Brûleur modulant Ouverture Y17 (K5) Marche Brûleur modulant FERME Y18 Arrêt Pompe de chaudière Q1 Marche Pompe de bipasse Q12 Marche Vanne mélangeuse sur le retour Ouverte/fermée Y7/Y8 Arrêt Chaudière à combustible solide Pompe de chaudière Q10 Marche Solaire thermique Pompe de collecteur solaire Q5 Arrêt Pompe de collecteur solaire 2 Q16 Arrêt Pompe échangeur externe K9 Arrêt Organe de réglage ballon de stockage K8 Arrêt Organe de réglage piscine K18 Arrêt Eau chaude sanitaire pompe de charge Q3 Marche Vanne de dérivation Q3 Arrêt Pompe mélange Q32 Arrêt Pompe circ. intermédiaire Q33 Marche Vanne mélangeuse prérégulateur Ouverte /fermée Y31/Y32 Arrêt Pompe ballon instantané Q34 Marche ballon instantané ouvert/fermé Y33/Y34 Arrêt Pompe de circulation Q4 Marche Résistance électrique K6 Marche Régime éco Fonction ramonage Régime manuel148/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Désignation Relais Etat Ballon de stockage Vanne d'arrêt générateur Y4 Marche Vanne de retour Y15 Arrêt Circuit de chauffage

Pompe du circuit de chauffage

Q20 Marche Vanne mélangeuse du CC: ouverte/fermée Y1/Y2 Y5/Y6 Arrêt Pompe CC 2ème étage Q21 Q22 Q23 Marche Circuit de refroidissement

Pompe de circuit refroidissement Q24 Marche V'mélange circuit froid 1 ouverte/fermée Y23/Y24 Arrêt Vanne de dérivation refroidissement Y21 Arrêt Prérégulateur Pompe de réseau Q14 Marche Vanne mélangeuse prérégulateur Ouverte /fermée Y19/Y20 Arrêt Groupe Hx Pompe H1 Q15 Marche Pompe H2 Q18 Marche Pompe H3 Q19 Marche Fonctions supplémentaires Sortie d'alarme K10 Arrêt Programme horaire 5 K13 Arrêt Demande de chaleur K27 Marche Demande de refroidissement K28 Arrêt Pompe de transfert de chaleur du ballon d'ECS Q11 Arrêt Lorsque le régime manuel a été activé, il faut passer dans l'affichage de base. C'est là que s'affiche le symbole de maintenance/régime spécial.

En appuyant sur la touche Info, on passe dans l'affichage d'information "Régime manuel" dans lequel la valeur de consigne peut être réglée. N° de ligne Ligne de commande 7150 Simulation temp. extérieure Pour faciliter la mise en service et la recherche de défauts, il est possible de simuler une température extérieure dans la plage de -50...+50°C. Pendant la simulation, les températures extérieures actuelle, mélangée et atténuée sont ignorées et remplacées par la température de simulation réglée. Le calcul des trois températures extérieures sur la base de la température extérieure réelle continue à être effectué pendant la simulation et ces températures sont à nouveau disponibles lorsque la simulation est terminée. Cette fonction est désactivée en réglant -.- sur cette ligne ou automatiquement au bout d'un temps d'attente de 5 heures. N° de ligne Ligne de commande 7170 Tél. Service après-vente Réglage du numéro de téléphone qui apparaît dans l'affichage d'information.

6.22 Test des entrées/sorties

N° de ligne Ligne de commande 7700…7999 Réglage de consigne en régime manuel Simulations Tél. Service après- vente149/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Le test des entrées/sorties permet de vérifier le bon fonctionnement des composants raccordés. La sélection d'un réglage à partir du test des relais permet de fermer le relais correspondant et donc de mettre en service le composant raccordé. On peut ainsi vérifier le bon fonctionnement des relais et la bonne exécution du câblage. Important : Lors du test des relais, la limitation par le thermostat limiteur de sécurité électronique TR (température de chaudière) est maintenue. Les autres limitations sont inactives. Les valeurs de sonde sélectionnées sont actualisées dans un délai de 5 secondes maximum. L'affichage ne tient pas compte des corrections des valeurs mesurées.

6.22 Etats de fonctionnement

L'état de fonctionnement actuel de l'installation est visualisé à l'aide d'affichages d'état. N° de ligne Ligne de commande 8000 Etat circuit de chauffage 1 8001 Etat circuit de chauffage 2 8002 Etat circuit de chauffage P 8003 Etat ECS 8005 Etat chaudière 8007 Etat solaire 8008 Etat chaudière à combustible solide 8010 Etat ballon de stockage 8011 Etat piscine Utilisateur final (niveau Info) Mise en service, chauffagiste Réponse thermostat Réponse thermostat 3 Intervention man. active Intervention man. active 4 Séchage contrôlé actif Séchage contrôlé actif 102 Protect. surchauffe active 56 Restriction, prot. chaudière 103 Restriction, priorité ECS 104 Restriction, ballon de stockage 105 Restrict. régime chauffage 106 Tirage forcé, ballon de stockage 107 Tirage forcé, ECS 108 Tirage forcé chaudière 109 Tirage forcé 110 Arrêt retardé activé 17 Tirage forcé 110 Opt. démarr.+ réchauff. acc. 111 Optimis. d'enclenchement 112 Réchauffage accéléré 113 Régime chauffage Confort Régime chauffage Confort 114 Optimisation de coupure 115 Régime chauffage réduit Régime chauffage réduit 116 Protect. hors-gel ambiance 101 Hors-gel départ actif 117 Prot. hors-gel d'install active 23 Protection antigel activée 24 Régime été Régime été 118 Eco jour actif 119 Abaissement réduit 120 Abaissement prot. hors-gel 121 Limit. t° ambiante 122 Arrêt Arrêt 25 Message Etat circuit de chauffage150/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Utilisateur final (niveau Info) Mise en service, chauffagiste Détecteur de point de rosée activé Détecteur de point de rosée activé 133 Intervention man. active Intervention man. active 4 Dérangement Dérangement 2 Hors-gel départ actif 117 Protection antigel activée 24 Durée de blocage après chauffage 135 Verrouillé, générateur 205 Verrouillé, ballon d'accumulation 206 Séquence de refroidissement verrouillée

augmentation consigne départ avec hygrostat

Limite min départ pt rosée 177 Limite min départ temp ext 178 Séquence de refroidissement restreinte 144 Séquence de refroidissement Confort 150 Arrêt retardé activé 17 Séquence de refroidissement Confort 150 Mode protection refroidissement Mode protection refroidissement 149 Prot. hors-gel d'install active 23 Protection antigel activée 24 Limite de refroidissement TA activé Limite de refroidissement TA activé 134 Arrêt 25 Limit. t° ambiante 122 Limite départ atteinte 179 Arrêt 25 Séquence de refroidissement désactivée Séquence de refroidissement désactivée

Utilisateur final (niveau Info) Mise en service, chauffagiste Réponse thermostat Réponse thermostat 3 Intervention man. active Intervention man. active 4 Régime soutirage Régime soutirage 199 Refroidiss. adiabat. par collecteur 77 refroidissement adiabatique via gén/CC 78 Refroidiss. adiabat. actif 53 Prot. de décharge active 79 Limit. durée charge active 80 Charge verrouillée 81 Verrouill. charge actif 82 Forçage, T° max ballon ECS 83 Forçage, T°max de charge 84 Forçage, consigne antilégion. 85 Forçage, consigne Confort 86 Charge forcée active 67 Charge él. cons. antilégion. 87 Charge él.,cons. Confort 88 Charge él.,cons. réduit 89 Charge él., cons. hors-gel 90 Résistance él. libérée 91 Charge par rés. électr. 66 Départ actif 92 Charge accélérée antilégion. 93 Charge accélérée active 94 Charge, consigne antilég. 95 Charge, consigne Confort 96 Charge, consigne réduite 97 Charge activée 69 Protection antigel activée Protection antigel activée 24 Arrêt retardé activé Arrêt retardé activé 17 Charge en veille Charge en veille 201 Chargé, T° max. ballon 70 Chargé, T° max. de charge 71 Chargé, t° antilégionnelles 98 Chargé, t° de confort 99 Charge, t° réduite 100 Chargé 75 Arrêt Arrêt 25 Prêt Prêt 200

Refroidissement Etat ECS151/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Utilisateur final (niveau Info) Mise en service, chauffagiste Réponse STB Réponse STB 1 Test limit. sécurité actif Test limit. sécurité actif 123 Dérangement Dérangement 2 Réponse thermostat Réponse thermostat 3 Intervention man. active Intervention man. active 4 Fct ramonage charge pleine 5 Fct ramonage charge part. 6 Fct ramonage active 7 Verrouillage man. 8 Verrouillé,chaudi comb solide 172 Verrouillage auto 9 Verrouillé, température ext 176 Verrouillé, régime éco 198 verrouillé 10 Limitation minimale 20 Limitation min. charge part. 21 Limitation min. active Limitation min. active 22 Délestage au démarrage de la chaudière 11 Délest. démarr. charge part. 12 Limitation retour 13 Limit. retour charge partielle 14 En fonctionnement 18 Charge ballon de stockage Charge ballon de stockage 59 En fonctionnement pour CC,ECS En fonctionnement pour CC,ECS 170 En fct charge part pour CC,ECS En fct charge part pour CC,ECS 171 Libéré pour CC,ECS Libéré pour CC,ECS 173 En fonctionnement pour ECS En fonctionnement pour ECS 168 En fct charge partiel pour ECS En fct charge partiel pour ECS 169 Libéré pour ECS Libération de la production ECS 174 En fonctionnement pour CC En fonctionnement pour CC 166 En fct charge partiel pour CC En fct charge partiel pour CC 167 Libéré pour CC Libéré pour CC 175 Arrêt retardé activé Arrêt retardé activé 17 libérée libérée 19 Prot. hors-gel d'install active 23 Protection antigel activée 24 Arrêt Arrêt 25 Utilisateur final (niveau Info) Mise en service, chauffagiste Intervention man. active Intervention man. active 4 Dérangement Dérangement 2 Prot. antigel coll. Active Prot. antigel coll. Active 52 Refroidiss. adiabat. actif Refroidiss. adiabat. actif 53 Temp. max. ballon de stock. atteinte Temp. max. ballon de stock. atteinte 54 Protect. évapor. active Protect. évapor. active 55 Protect. surchauffe active Protect. surchauffe active 56 T° max. de charge atteinte T° max. de charge atteinte 57 Charge ECS+ballon+piscine Charge ECS+ballon+piscine 151 Charge ECS+ballon Charge ECS+ballon 152 Charge ECS+piscine Charge ECS+piscine 153 Charge ballon+piscine Charge ballon+piscine 154 Charge ECS Charge ECS 58 Charge ballon de stockage Charge ballon de stockage 59 Charge piscine Charge piscine 60 T° min de char.non atteinte 61 Ecart de temp. insuff. 62 Ensoleillement insuff. Ensoleillement insuff. 63 Utilisateur final (niveau Info) Mise en service, chauffagiste Intervention man. active Intervention man. active 4 Dérangement Dérangement 2 Protect. surchauffe active Protect. surchauffe active 56 Verrouillage man. 8 Verrouillage auto 9 verrouillé 10 Limitation minimale 20 Limitation min. charge part. 21 Limitation min. active Limitation min. active 22 Délestage au démarrage de la chaudière 11 Délest. démarr. charge part. 12 Limitation du retour 13 Limitation du retour, charge partielle 14 Etat chaudière Etat solaire Etat chaudière à combustible solide152/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Utilisateur final (niveau Info) Mise en service, chauffagiste En fonctionnement pour CC En fonctionnement pour CC 166 En fct charge partiel pour CC En fct charge partiel pour CC 167 En fonctionnement pour ECS En fonctionnement pour ECS 168 En fct charge partiel pour ECS En fct charge partiel pour ECS 169 En fonctionnement pour CC,ECS En fonctionnement pour CC,ECS 170 En fct charge part pour CC,ECS En fct charge part pour CC,ECS 171 Arrêt retardé activé Arrêt retardé activé 17 En fonctionnement En fonctionnement 18 Aide à l'allumage activée Aide à l'allumage activée 163 libérée libérée 19 Prot. hors-gel d'install active 23 Mise hors-gel de la chaudière activée 141 Protection antigel activée 24 Arrêt Arrêt 25 Utilisateur final (niveau Info) Mise en service, chauffagiste Prot. hors-gel froid active Prot. hors-gel froid active 202 Durée de blocage après chauffage 135 Charge verrouillée 81 Charge restreinte 124 Charge forcée active 67 charge complète activée 203 Charge activée 69 Chargé, T° max. de charge 72 Chargé, T° de consigne 73 Chargé, température de charge min. 143 Chargé 75 Chaud Chaud 147 Pas de demande Pas de demande 51 Protection antigel activée Protection antigel activée 24 Charge électr. secours 64 Charge él. prot. évaporateur 65 Charge par résistante él., dégivrage 131 Charge électrique, forçage 164 Charge électrique remplacem 165 Charge par rés. électr. 66 Charge verrouillée 81 Restriction, priorité ECS 104 Charge restreinte 124 Charge forcée active 67 Charge partielle active 68 Charge activée Charge activée 69 Refroidiss. adiabat. par collecteur 77 Refroidissement adiabatique par ECS /les CC

Refroidiss. adiabat. actif 53 Chargé, T° max. ballon 70 Chargé, T° max. de charge 71 Chargé, T° max. de charge 72 Chargé, T° de consigne 73 Chargé partiellemt., T° cons. 74 Chargé, température de charge min. 143 Chargé 75 Froid Froid 76 pas de demande de chaleur pas de demande de chaleur 51 Utilisateur final (niveau Info) Mise en service, chauffagiste Intervention man. active Intervention man. active 4 Dérangement Dérangement 2 Restrict. régime chauffage Restrict. régime chauffage 106 Tirage forcé Tirage forcé 110 Régime chauffage générateur 155 Régime de chauffage 137 Chauffé, temp. piscine max Chauffé, temp. piscine max 156 Chauffé, consigne solaire 158 Chauffé, consigne générateur 157 Chauffé 159 Régime chauffage solaire ART 160 Régime chauffage génér ART 161 Chauffage à l'arrêt 162 Froid Froid 76 Etat ballon de stockage Etat piscine153/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

6.23 Diagnostic générateur

Diverses consignes et valeurs réelles, des états de commutation de relais et des états de minuterie peuvent être affichés à des fins de diagnostic. N° de ligne Ligne de commande

6.24 Diagnostics consommateur

Diverses consignes et valeurs réelles, des états de commutation de relais et des états de minuterie peuvent être affichés à des fins de diagnostic. N° de ligne Ligne de commande 8700...9099154/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

6.25 Listes d'affichages

Une priorité est affectée à chaque erreur présente. A partir de la priorité 6, des messages d'erreur sont émis, qui peuvent être exploités par la télésurveillance (OCI). Le relais d'alarme est de plus enclenché.

6.25.1 Code d'erreur

Code d'erreur Description de l'erreur Priorité 0 Pas d'erreur 10 Défaut sonde température extérieure 6 20 Défaut Sonde de température de chaudière 1 9 25 T° de la chaudière à combustible solide (bois) - Défaut de sonde 9 26 Défaut Sonde de température de départ commune 6 28 Défaut sonde fumées/gaz de combustion 6 30 Défaut Sonde de température de départ 1 6 31 température départ refroidissement 1 défaut de sonde 6 32 Défaut Sonde de température de départ 2 6 38 défaut de sonde température de départ prérégulateur 6 40 Défaut Sonde de température de retour 1 6 46 défaut de sonde Température de retour Cascade 6 47 Défaut de sonde de température de retour commune 6 50 Défaut de sonde température ECS 1 9 52 Défaut de sonde température ECS 2 9 54 Défaut de sonde prérégulateur ECS 6 57 Défaut de sonde température circulation ECS 6 60 Défaut Sonde de température ambiante 1 6 65 Défaut Sonde de température ambiante 2 6 68 Défaut Sonde de température ambiante 3 6 70 Défaut de sonde température de ballon de stockage 1 6 71 Défaut de sonde température de ballon de stockage 2 6 72 Défaut de sonde température de ballon de stockage 3 6 73 Défaut Sonde de température du capteur solaire 1 6 74 Défaut Sonde de température du capteur solaire 2 6 81 Court-circuit LPB 6 82 Bus local (LPB), collision d'adresses 3 83 Fil BSB, court-circuit 6 84 BSB, collision adresses 3 85 Défaut de communication radio BSB 6 98 module d'extension 1 Erreur (défaut de synthèse) 6 99 module d'extension 2 Erreur (défaut de synthèse) 6 100 deux maîtres d'horloge (LPBl) 3 102 Maître d'horloge sans réserve de marche (LPB) 3 105 Alarme de maintenance 5 109 Surveillance de la température de chaudière 9 110 Thermostat limiteur de sécurité, mise sous sécurité 9 117 Limite supérieure de pression (dépassée) 6 118 Limite inférieure de pression critique (dépassée) 6 121 Supervision de la température de départ 1 (CC1) 6 122 Supervision de la température de départ 2 (CC2) 6 126 Supervision charge ECS 6 127 Température de protection anti-légionelles non atteinte 6 131 Défaut du brûleur 9 146 Erreur de configuration message de synthèse 3 171 Contact d'alarme 1 (H1) activé 6 172 Contact d'alarme 2 (H2) activé 6 173 Contact alarme 3 (EX2/230V~) activé 6 174 Contact d'alarme 4 (H3) activé 6 176 Limite supérieure de pression 2 (dépassée) 6 177 Limite inférieure de pression critique 2 (dépassée) 6 178 Thermostat de sécurité CC1 3 179 Thermostat de sécurité CC2 3 207 Dérangement circuit refroidissement 6 217 Défaut sonde message de synthèse 6 217 Défaut sonde message de synthèse 6 218 Surveillance pression message de synthèse 6 241 Sonde de départ solaire défaut de sonde 6 242 Sonde de retour solaire défaut de sonde 6 243 Défaut de sonde température piscine 6155/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Code d'erreur Description de l'erreur Priorité 320 Défaut de sonde température de charge ECS 6 321 défaut de sonde température de prélèvement chauffe-eau instantané 6 322 Limite supérieure de pression 3 (dépassée) 6 323 Limite inférieure de pression critique 3 (dépassée) 6 324 BX sondes identiques 3 325 BX/module d'extension sondes identiques 3 326 BX/vanne mélangeuse sondes identiques 3 327 Fonctions identiques des modules d'extension 3 328 Même fonction groupe des vannes mélangeuses 3 329 Module d'extension/groupe des vannes mélangeuses : Même fonction 3 330 Sonde BX1 sans fonction 3 331 Sonde BX2 sans fonction 3 332 Sonde BX3 sans fonction 3 333 Sonde BX4 sans fonction 3 334 Sonde BX5 sans fonction 3 335 Sonde BX21 sans fonction 3 336 Sonde BX22 sans fonction 3 337 Sonde BX1 sans fonction 3 338 Sonde BX12 sans fonction 3 339 Pompe collecteur solaire Q5 absente 3 340 Pompe collecteur solaire Q16 absente 3 341 Sonde collecteur solaire B6 absente 3 342 Sonde collecteur solaire ECSB31 absente 3 343 Pas d'intégration de circuit solaire 3 344 Organe réglage solaire ballon de stockage K8 absent 3 345 Organe réglage solaire piscine K18 absent 3 346 Ppe chaudière comb solide Q10 absente 3 347 sonde de comparaison chaudière à combustible solide absente 3 348 Erreur d'adressages chaudière à combustible solide 3 349 Vanne retour ballon stockage Y15 absent 3 350 Ballon de stockage erreur d'adressage 3 351 Prérégul./ pompe primaire erreur d'adressage 3 352 Echangeur hydraulique erreur d'adressage 3 353 Sonde de départ de cascade B10 absente 3 357 Température de départ circuit refroidissement 1 Surveillance 6 366 Température ambiante Hx défaut de sonde 6 367 Humidité d'ambiance relative Hx défaut de sonde 6

6.25.2 Code de maintenance

Code de maintenance Description maintenance Priorité 1 Dépassement d'heures de fonctionnement du brûleur 6 2 Dépassement du nombre de démarrages du brûleur 6 3 Dépassement de l'intervalle de maintenance 6 5 Pression hydraulique du circuit de chauffage trop basse (limite inférieure de pression 1 dépassée)

18 Pression hydraulique 2 du circuit de chauffage trop basse (limite inférieure de pression 2 dépassée)

10 Changer les piles de la sonde extérieure 6 21 Température max. des fumées dépassée 6 22 Pression hydraulique 3 du circuit de chauffage trop basse (limite inférieure de pression 3 dépassée)

6.25.3 Code de fonctionnement spécial

Code de fonctionnem ent spécial Description 301 régime manuel 302 Vérif thermo sécu 303 Fonct ramonage 309 Simulation T° ext. 310 Fonctionnement énergie alternative 314 Régime éco156/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 7 Schémas d'application Les applications sont représentées sous forme de schémas de base et de fonctions supplémentaires. Les schémas de base sont des applications possibles qui peuvent être réalisées sans sorties multifonctions.

Les schémas de base sont des exemples d'installation réalisables avec des sorties standard et prêts à fonctionner au bout de quelques réglages seulement.

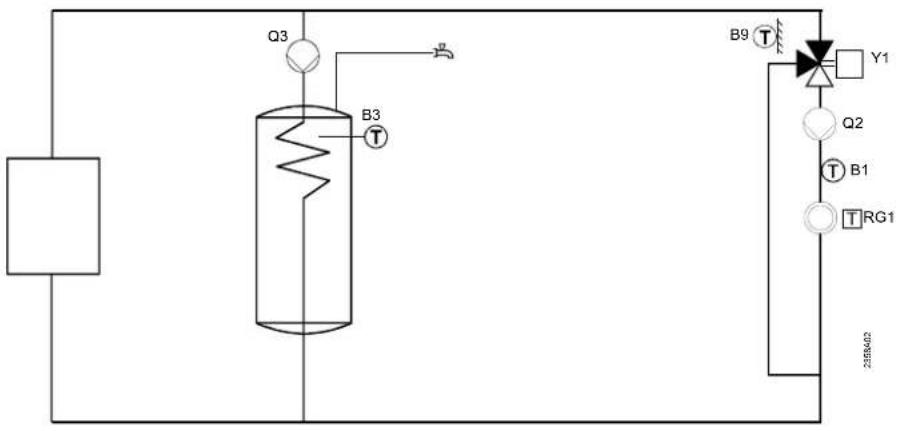

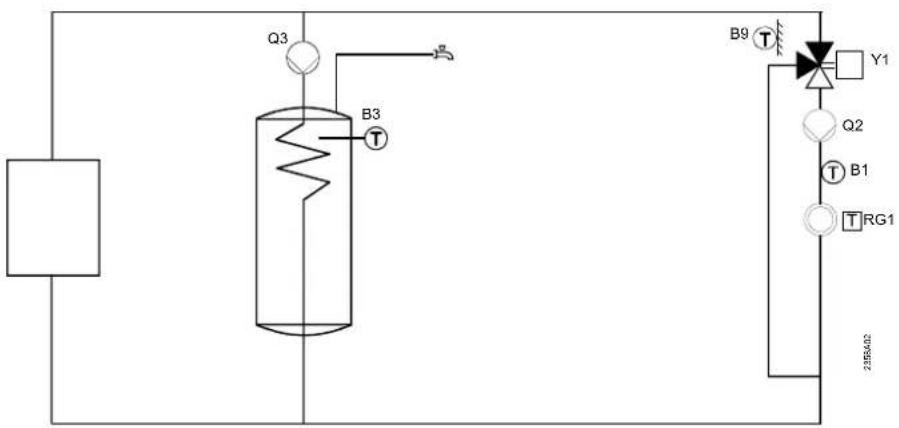

7.1.1 Schéma de base RVS43.143

Schéma standard Eau chaude sanitaire avec vanne de dérivation157/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2358A33

Chauffage/refroidissement par vanne de dérivation158/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

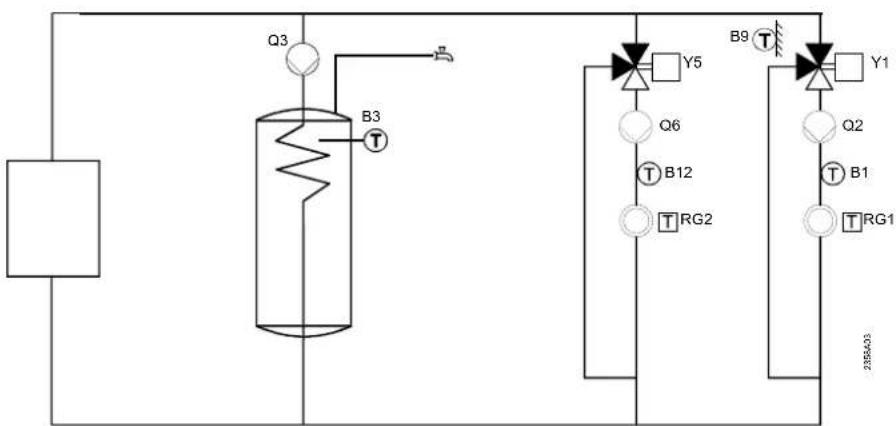

7.1.2 Schéma de base RVS63.243

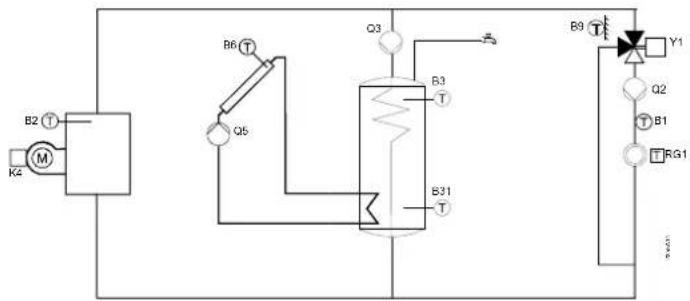

7.1.3 Schéma de base RVS63.283

Schéma standard Eau chaude sanitaire avec vanne de dérivation Schéma standard159/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

7.2 Variantes de chaudières

Les variantes de générateur peuvent être réglées sur la ligne "Type de chaudière" (ligne 5770) de la page "Configuration".

brûleur à 1 allure brûleur à 2 allures Modulant 3 points 0…10 V 2354A05 2354A05 2354A05 RVS43.. RVS63.. RVS63.. RVS63.. Brûleur sans sonde de chaudière 2354A05

7.3 Fonctions supplémentaires générales

Les fonctions supplémentaires peuvent être réglées via la page "Configuration" et complètent les régulateurs correspondant aux schémas de base. Les fonctions supplémentaires applicables et leur nombre dépendent des entrées et sorties multifonctions QX... ou BX... Selon l'application, les fonctions supplémentaires nécessitent des réglages plus ou moins fastidieux dans lignes de programmation.160/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Charge ECS , pompe collecteur solaire, sonde de collecteur solaire Charge du ballon de stockage 2358A06 B31

Charge ECS et piscine par collecteur solaire via vannes de dérivation avec 1 panneau de collecteurs 2358A28 B31

Charge ECS et piscine avec énergie solaire via vannes de dérivation avec 2 panneaux de collecteurs 2358A26 B31

Solaire thermique161/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Charge ECS et piscine par énergie solaire via vannes de charge avec 1 panneau de collecteurs 2358Z35 B31

Charge ECS et piscine par énergie solaire via vannes de charge avec 2 panneaux de collecteurs 2358A27 B31

Pompe de chaudière Pompe de bipasse 2358A07

Sonde de fumées 2358A23

Pompe de circulation ECS Résist ance électrique ECS 2358A04

Ballon d'ECS (ECS)163/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2ème sonde ECS Ballon ECS avec échangeur externe, pompe de charge, pompe de circulation intermédiaire 2358A11

Vanne d'arrêt chaudière ballon d'accumulation 2358A35

Dérivation du retour Charge partielle du ballon 2358A36 B4/B41/B42

Pompe de réseau Q14 Q14 2358A24

Circuit de chauffage / Circuit de refroidissement Transformateur Piscine165/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

Sonde départ de ligne B10 2358A25

Bouteille de mélange Diverses fonctions supplémentaires166/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

7.4 Fonctions supplémentaires avec vannes

mélangeuses ou module d'extension AVS75.390 Les fonctions supplémentaires peuvent être réglées via la page "Configuration" aux lignes 6020 et 6021 et complètent les schémas de base des régulateurs correspondants. 2358A17

circuit de chauffage avec vanne mélangeuse Circuit de refroidissement Régulateur de retour167/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 2358A06 B31

Préparation ECS par panneau solaire Prérégulateur Prérégulateur ECS Chauffe-eau instantané ECS168/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Q25 Y25 B70 2358A32 B10 Régulateur de retour cascade169/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Schéma Fonction T2 Brûleur 1ère allure Libération brûleur modulant T8 Brûleur 2ème allure Volet d'air brûleur modulant = OUVERT Q1 Pompe de chaudière Q2 1ère pompe de chauffage Q3 Pompe de charge ECS/Vanne de dérivation Q4 Pompe de circulation Q5 Pompe de collecteur solaire Q6 2ère pompe de chauffage Q10 Chaudière à combustible solide Q11 Pompe de charge du ballon Q12 Pompe de bipasse Q14 Pompe de réseau Q15/18/19 Pompe H1/2/3 Q16 Pompe de collecteur solaire 2 Q20 Pompe de circulation CCP Q24 Pompe de circuit refroidissement Q25 Pompe cascade Q33 Pompe de circulation intermédiaire ECS Q34 Pompe chauffe-eau instantané Y1 1ère Vanne mélangeuse chauffage Y4 Vanne d'arrêt chaudière Y5 Vanne 2ème CC: ouverture Y6 Vanne 2e CC : fermeture Y7 Maintien de la température de retour Y15 Vanne retour ballon Y19 Prérégulateur Y21 Vanne de dérivation refroidissement Y25 Vanne de maintien de la température de retour ouverte Y26 Vanne de maintien de la température de retour FERMEE Y31 Vanne mélangeuse Prérégulateur ECS ouverte Y32 Vanne mélangeuse Prérégulateur ECS fermée Y33 vanne chauffe-eau instantané ouverte Y34 vanne chauffe-eau instantané fermée K6 Résistance électrique K5 Volet d'air brûleur modulant = FERME K8 Organe réglage circuit solaire ballon de stockage K9 Pompe circ. solaire échangeur ext. K18 Organe réglage circ. solaire piscine

B1 Sonde de départ circuit de chauffage 1 B12 Sonde de départ circuit de chauffage 2 B13 Sonde piscine B2 Sonde de chaudière TK1 B22 Sonde chaudière à combustible solide B3 Sonde ECS en haut B31 2ème Sonde ECS en bas B35 Sonde de départ ECS B36 Sonde de charge ECS B38 Sonde soutirage B4 Sonde temp. ballon stockage B41 Sonde temp. ballon stockage B42 Sonde temp. ballon stockage B15 Sonde de départ prérégulateur B39 Sonde circulation ECS B39 B6 Sonde de panneau solaire B61 Sonde de panneau solaire 2 B7 sonde de retour B70 Sonde retour cascade B73 Sonde de retour ligne B8 Sonde de fumées B9 Sonde extérieure B10 Sonde départ de ligne RG1 Appareil amb. 1 RG2 Appareil amb. 2 FS Contrôleur de débit

Légende très basse tension171/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 8 Caractéristiques techniques

8.1 Appareils de base RVS...

Tension de référence 230 V ~ ( ± 10 %) Fréquence de référence 50/60 Hz Consommation max. RVS43.143: 8,5 VA RVS63.243: 10 VA RVS63.283: 11 VA Fusibles des lignes d'alimentation 10 AT max. Alimentation et sorties fil ou cordon (torsadé ou avec embout) : 1 conducteur : 0.5 mm

3 fils non autorisé Classe de logiciel A Fonctionnement selon EN 60730 1.B (fonctionnement automatique) Entrées numériques H1 et H2 très basse tension de protection pour contacts libres de potentiel acceptant la basse tension : tension pour contact ouvert : 12 V- courant pour contact fermé : 3 mA– Entrée analogique H1, H2 Très basse tension de protection Zone de travail (0...10) V- Résistance interne : > 100 k

Entrée secteur S3, 4 et EX2 230 V~ (± 10%) Résistance interne : > 100 k

Entrée de sonde B9 Entrées de sonde B1, B2, B3, B12, BX1, BX2, BX3, BX4 Entrées de sonde BX1...BX4 CTN1k (QAC34) CTN10k (QAZ36, QAD36) Pt1000 (au choix pour sonde de collecteur et de gaz fumée)

Lignes de sonde admissibles (Cu) pour section de ligne : longueur maximale :

40 60 80 120 m Sorties à relais Plage de courant nominal Courant maximal de commutation Courant total max. (tous les relais) Plage de tension de référence 0,02...2 (2) A~ 15 A pendant ≤1 s 10 A~ (24...230) V~ (pour sorties libres de potentiel) sortie triac QX3 (uniquement selon client) Plage de courant nominal Fonctionnement tout ou rien (ON/OFF) Commande de la vitesse de la pompe Courant maximal de commutation

0,05...2 (2) A~ AC 0.05...1.4 (1.4) A~ 4 A pendant ≤1 s Sortie analogique U1 Tension de sortie Charge admissible Ronflement Précision Point zéro Erreur reste de la plage sortie protégée contre les courts-circuits

out = 0 ... 10.0 V ±2 mA RMS; ±2.7 mA peak ≦ 50 mVpp < ± 80 mV ≦ 130 mV Alimentation Câblage des bornes Données de fonctionnement Entrées Sorties172/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 BSB Longueur de câble max. Appareil de base - périphérique Longueur totale max. de câble Section de ligne minimale Raccordement 2 fils non permutables 200 m 400 m (capacité max. du câble : 60 nF) 0,5 mm

LPB avec alimentation du bus par les régulateurs (par régulateur) avec alimentation centrale du bus Coefficient de charge du bus Câble Cu 1,5 mm

, 2 fils non permutables 250 m 460 m E = 3 Protection du boîtier selon EN 60529 IP 00 Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences de la classe d'isolation II si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique 89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 60730-2-9 Stockage selon CEI721-3-1 classe 1K3 Temp. -20…65°C Transport selon CEI721-3-2 classe 2K3 Temp. -25…70°C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0...50°C (sans condensation) Poids sans emballage RVS43.143: 587 g RVS63.243: 614 g RVS63.283: 648 g

8.2 Module d'extension AVS75.390

Tension de référence 230 V ~ (± 10 %) Fréquence de référence 50/60 Hz Consommation max. 4 VA Fusibles des lignes d'alimentation 10 AT max. (Alimentation et sorties) fil ou cordon (torsadé ou avec embout) : 1 conducteur : 0,5 mm2...2,5 mm

2 conducteurs 0,5 mm2..1,5 mm

Classe de logiciel A Fonctionnement selon EN 60730 1b (fonctionnement automatique Entrées numériques H2 très basse tension de protection pour contacts libres de potentiel acceptant la basse tension : tension pour contact ouvert : 12 V- courant pour contact fermé : 3 mA– Entrée analogique H2 Très basse tension de protection Zone de travail (0...10) V- Résistance interne : > 100 k

Entrée du réseau L 230 V~ (± 10%) Résistance interne : > 100 k

Entrées de sonde BX6, BX7 CTN10k (QAZ36, QAD36)

Lignes de sonde admissibles (Cu) pour section de ligne : longueur maximale :

40 60 80 120 m Interfaces, longueur de câble Degré de protection et Classe d'isolation Normes, sécurité, CEM etc. Conditions climatiques Poids Alimentation Câblage des bornes Données de fonctionnement Entrées173/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Sorties à relais Plage de courant nominal Courant maximal de commutation Courant total max. (tous les relais) Plage de tension de référence 0,02...2 (2) A~ 15 A pendant ≤1 s 6 A~ (24...230) V~ (pour sorties libres de potentiel) BSB Longueur de câble max. Appareil de base - périphérique Longueur totale max. de câble Section de ligne minimale Raccordement 2 fils non permutables 200 m 400 m (capacité max. du câble : 60 nF) 0,5 mm

Protection du boîtier selon EN 60529 IP 00 Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences de la classe d'isolation II si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique 89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 60730-2-9 Stockage selon CEI721-3-1 classe 1K3 Temp. -20…65°C Transport selon CEI721-3-2 classe 2K3 Temp. -25…70°C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0...50°C (sans condensation) Poids sans emballage 293 g

8.3 Interfaces utilisateur et appareils d'ambiance

• AVS37 / QAA7x / QAA55
• Pour appareils sans piles : Alimentation du bus BSB Pour appareils avec piles : Piles 3 piles Type de pile 1,5 V alcaline type AA (LR06) Durée de vie des piles ~18 mois Plage de mesure : 0 p. 50
• °C selon EN12098: plage 15 p. 25
• °C plage 0 p. 15
• °C ou 25 °C Résolution dans les limites de tolérance de 0,8 K dans les limites de tolérance de 1,0 K 1/10 K AVS37 /QAA75 /QAA55 Longueur de câble max. appareil de base-périphérique BSB-W, Raccordement 2 fils non permutables QAA75 /QAA55 = 200 m AVS37 = 3 m QAA78 BSB-RF bande de fréquence 868 MHz Protection du boîtier selon EN 60529 IP20 pour QAA7 / QAA55 IP40 pour AVS37 (appareil monté) Encrassement normal Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences Sorties Interfaces Degré de protection et Classe d'isolation Normes, sécurité, CEM etc. Conditions climatiques Poids Alimentation Mesure de la température ambiante (uniquement pour QAA7x / QAA55 p. 50
• ) Interfaces Degré de protection et classe d'isolation174/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 de la classe d'isolation III si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique Appareils sans fil (radio, RF) 89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 50090-2-2 EN 300 220-1 (25-1000MHz) Pour appareils sans piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20 p. 65
• °C Transport selon CEI721-3-2 classe 2K3 Temp. -25 p. 70
• °C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0 p. 50
• °C (sans condensation) Pour appareils avec piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20 p. 30
• °C Transport selon CEI721-3-2 classe 2K3 Temp. -25 p. 70
• °C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0 °C (sans condensation) Poids sans emballage AVS37.294: 160 g QAA75.61x: 170 g QAA78.610: 312 g QAA55.110: 115 g p. 50

8.4 Bloc d'alimentation AVS16.290

Tension nominale Fréquence nominale Fusible Consommation max. Fusible de la ligne d'alimentation 230 V ~ (±10 %) 50 Hz 6,3 AT (5 x 20 mm) 0,4 VA 10 A max. Pouvoir de coupure Thermostat limiteur de sécurité 16 (12) A, AC 230V (+-10%), 50Hz Protection du boîtier selon EN 60529 Isolation électrique selon EN 60730 Degré d'encrassement selon EN 60730 IP 40 (appareil monté) Correspond aux exigences de la classe d'isolation si montage correct Encrassement normal Conformité CE selon Directive relative à la basse tension Sécurité électrique 73/23/EEC EN 60730-1, EN 60730-2-9 Stockage selon CEI721-3-1 classe 1K3 Temp. -20…65°C Transport selon CEI721-3-2 classe 2K3 Temp. -25…70°C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0...50°C (sans condensation) Poids sans emballage 310 g

Normes, sécurité, CEM etc. Conditions climatiques Poids Alimentation Données de fonctionnement Degré de protection et Isolement électrique Normes, sécurité Conditions climatiques Poids175/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

8.5 Module radio AVS71.390

Alimentation à partir de appareil de base RVS … 5,5V DC Consommation max. Max. 0.11 VA Raccordement aux appareils de base RVS… (Alimentation, communication) Câble plat à 6 pôles préconfectionné, solidaire de l'appareil Longueur 1,5m Emetteur radio BSB-RF bande de fréquence 868 MHz Protection du boîtier selon EN 60529 IP 40 Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences de la classe d'isolation III si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique Appareils sans fil (radio, RF) 89/336/CE - EN 61000-6-1, EN 61000-6-2 - EN 61000-6-3, EN 61000-6-4 73/23/CE - EN 60730, EN 50090-2-2 EN 300 220-1 , -3 (25-1000MHz) EN 301 489-1 , -3 Stockage selon EN 60721-3-1 classe 1K3 temp. -20…65°C Transport selon EN 60721-3-2 classe 2K3 temp. -25…70°C fonctionnement selon EN 60721-3-3 classe 3K5 temp. 0...50°C (sans condensation) Poids sans emballage 54 g

8.6 Sonde extérieure sans fil AVS13.399

• Piles 2 piles Type de pile 1,5 V alcaline type AAA (LR03) Durée de vie des piles ~2 ans Emetteur radio BSB-RF bande de fréquence 868 MHz Protection du boîtier selon EN 60529 IP 20 Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences de la classe d'isolation III si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique Appareils sans fil (radio, RF) 89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 50090-2-2 EN 300 220-1 (25-1000MHz) Pour appareils sans piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20 p. 65
• °C Alimentation Interfaces Degré de protection et isolement électrique Normes, sécurité, CEM etc. Conditions climatiques Poids Alimentation Interfaces Degré de protection et Isolement électrique Normes, sécurité, CEM etc. Conditions climatiques176/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007 Transport selon CEI721-3-2 classe 2K3 Temp. -25 p. 70
• °C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0 p. 50
• °C (sans condensation) Pour appareils avec piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20 p. 30
• °C Transport selon CEI721-3-2 classe 2K3 Temp. -25 p. 70
• °C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0 p. 50
• °C (sans condensation) Sonde extérieure QAC34/101 Plage de mesure -50 °C Longueur de câble 5 m max. Poids sans emballage Emetteur radio 160 g Sonde extérieure QAC34 73 g Câble 70 g p. 50

8.7 Répéteur radio AVS14.390

Tension nominale 230 V~ ±10 % (Côté primaire ~/~ de l'adaptateur) Fréquence nominale 50 Hz ±6 % Consommation max. Max. 0.5 VA Emetteur radio BSB-RF bande de fréquence 868 MHz Protection du boîtier selon EN 60529 IP 20 Isolation électrique selon EN 60730 Les pièces conduisant la très basse tension de protection correspondent aux exigences de la classe d'isolation III si le montage est correct Degré d'encrassement selon EN 60730 Encrassement normal Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la basse tension - sécurité électrique Appareils sans fil (radio, RF) 89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 50090-2-2 EN 300 220-1 (25-1000MHz) Stockage selon CEI721-3-1 classe 1K3 Temp. -20…65°C Transport selon CEI721-3-2 classe 2K3 Temp. -25…70°C Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0...50°C (sans condensation) Poids sans emballage Répéteur radio 112 g Bloc d'alimentation 195 g Mesure de température extérieure Poids Alimentation Interfaces Degré de protection et isolement électrique Normes, sécurité, CEM etc. Conditions climatiques Poids177/180 Siemens Schweiz AG Manuel d’utilisation CE1U2354fr HVAC Products 07.2007

8.8 Caractéristiques de sonde

www.sbt.siemens.com © 2005-2007 Siemens Schweiz AG Sous réserve de modifications
