Type de produit	Lave-linge
Marque	Campomatic
Modèle	WM850ES
Dimensions (L x H x P)	59,5 cm x 85,0 cm x 59,0 cm
Capacité de charge maximale	8,5 kg (coton)
Vitesse d'essorage maximale	Variable selon le programme
Alimentation électrique	230 V, 50 Hz (à vérifier sur la plaquette)
Programmes de lavage	Coton (30-90°C), Synthétique (30-60°C), Délicat (30-40°C), Laine (30-40°C), Lavage rapide (35 min), Quotidien, Rinçages, Vidage et essorage
Technologie	Easy Logic : adaptation automatique de l'eau et du temps selon la charge
Options de lavage	Prélavage, Lavage énergique, Arrêt cuve pleine
Retardateur de départ	Jusqu'à 8 heures (par paliers de 1, 2, 4, 8 h)
Essorage variable	Plusieurs vitesses disponibles, exclusion possible
Contrôle d'équilibrage	Système antidéséquilibrage électronique
Sécurité	Blocage de hublot pendant le cycle, arrêt automatique en cas de déséquilibre
Affichage des phases	LED indiquant prélavage, lavage, rinçage, essorage, fin
Entretien	Nettoyer régulièrement le filtre et le tambour. Utiliser des détergents peu mousseux.
Pression d'eau requise	0,05 MPa - 1 MPa
Branchement électrique	Vérifier la puissance max. sur la plaquette signalétique

FOIRE AUX QUESTIONS - WM850ES Campomatic

Comment utiliser le retardateur de départ sur le Campomatic WM850ES ?

Appuyez sur la touche I pour sélectionner le délai souhaité (1, 2, 4 ou 8 heures). Ensuite, appuyez sur la touche Départ (L) : le voyant clignote pour confirmer l'activation. Le cycle commencera automatiquement après le délai choisi.

Que faire si le tambour ne s'ouvre pas après un cycle ?

Attendez environ 2 minutes après la fin du cycle pour permettre le déblocage de sécurité du hublot. Si le problème persiste, vérifiez que le programme est bien sur STOP et coupez l'alimentation quelques instants.

Comment sélectionner un programme de lavage adapté au linge ?

Tournez le bouton programmateur (P) sur la position correspondant au type de tissu et à la température souhaitée (ex: COTON 60°C pour du coton normalement sale). Consultez le tableau des programmes pour plus de détails.

Puis-je ajouter du linge en cours de cycle ?

Si le cycle a démarré depuis moins de 3 minutes, placez le programmateur sur STOP, attendez 2 minutes pour le déblocage, ouvrez, ajoutez le linge et sélectionnez à nouveau le programme. Au-delà de 3 minutes, il est déconseillé d'ajouter du linge.

Que signifie la fonction 'Arrêt cuve pleine' ?

Cette option empêche l'essorage final : le linge reste dans l'eau de rinçage pour éviter les faux plis. Après activation, le tambour tourne encore 30 minutes à 800 tr/min. Pour vider, vous devez lancer un programme de vidange ou d'essorage.

Comment réduire la consommation d'eau et d'énergie ?

Utilisez la technologie Easy Logic (active sur les programmes coton) qui adapte automatiquement la quantité d'eau et la durée du cycle à la charge de linge. Pour les petites charges, la machine réduit également le nombre de rinçages.

Que faire en cas de déséquilibre de la charge pendant l'essorage ?

Le système électronique détecte automatiquement le déséquilibre. Si la charge est irrégulière, la vitesse d'essorage sera réduite pour éviter les vibrations. En cas de fort déséquilibre, l'essorage est annulé. Répartissez uniformément le linge dans le tambour.

Comment utiliser la fonction prélavage ?

Appuyez sur la touche Prélavage (C) avant de lancer le programme. Cela ajoute un lavage court à 40°C de 10 minutes. Le détergent doit alors être placé dans le compartiment prévu pour le prélavage. Cette fonction est disponible pour les programmes Coton, Synthétique et Quotidien.

Quels détergents sont recommandés ?

Utilisez des détergents en poudre peu mousseux spécialement conçus pour les machines automatiques. Versez-les dans les cuvettes prévues. Pour le prélavage, utilisez le compartiment dédié. Évitez les produits trop mousseux qui pourraient nuire au lavage.

Comment lire les voyants LED en cours de cycle ?

Quatre LED indiquent la phase en cours : Prélavage, Lavage, Rinçage, Essorage. À la fin, la LED Fin s'allume. Le voyant de blocage du hublot s'éteint environ 2 minutes après l'arrêt du cycle.

MODE D'EMPLOI WM850ES Campomatic

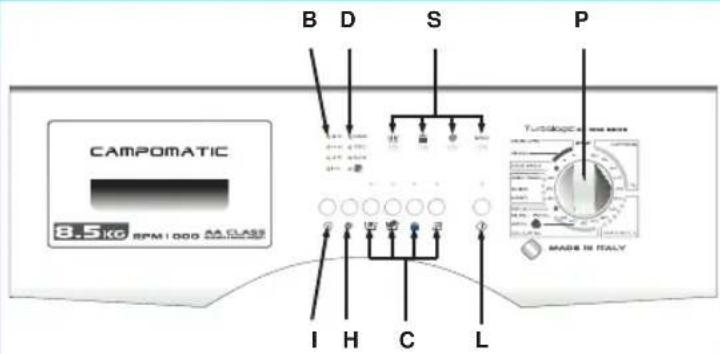

FONCTIONS PRINCIPALES DE LA MACHINE À LAVER

C Boutons fonctions optionnelles
D Led vitesse d'essorage
B Delayed start indicator led
H Touche de sélection essorage
I Touche retardement démarrage
L Touche démarrage
P Bouton des programmes et températures
S Led des programmes

UTILISATION DE LA MACHINE À LAVER

TECHNOLOGIE "EASY LOGIC"

La machine à laver le linge électronique est équipée d'un système spécial, qui reconnaît automatiquement la quantité de linge qui a été introduite, réglant en conséquence le nombre de litres d'eau à utiliser pendant le lavage et réduisant proportionnellement les temps de lavage; cela permet d'obtenir une épargne d'eau, de temps et d'énergie. Si la quantité de vêtements devant être lavés est inférieure à la charge maximum conseillée (voir tableau des caractéristiques techniques), la quantité d'eau utilisée pour le lavage diminuera dans la proportion de 2 litres environ pour chaque kg. de linge en moins. En cas de lavages à demi-charge ou inférieurs, la machine effectuera automatiquement un rinçage de moins par rapport à ceux qui sont prévus. REMARQUE: Cette fonction est active uniquement pour les programmes coton.

CYCLE DE LAVAGE:

(Si on suit cette opération la machine fera le cycle de lavage établit)

1. Ouvrir le couvercle supérieur et le tambour
2. Charger le linge et refermer soigneusement les volets du tambour.

Attention : C'est interdit de surcharger la machine. Il est imprudent de nettoyer des pièces qui absorbent une grand quantité d'eau, par exemple des tapis.

1. Verser d'ans les cuvettes le détergent en poudre (pas trop mousseux) et adoucissant pour les machines automatiques (voir chapitre: "UTILISATION DU DÉTERGENT").
2. Fer mer le volet supérieur.
3. To urner le bouton programmateur (P) e t choisir le programme et la température désirée selon letype de tissu à laver (voir: "TABLEAU PROGRAMME")

Remarque: chaque programme sélectionné active automatiquement la del correspondant à la vitesse maximum d'essorage pour ce programme. Une des dels (S) s'allumera pour indiquer la phase de lavage à laquelle le programme commencera.

1. C hoisir la vitesse d'essorage désirée en appuyant sur le bouton (H) (voir "ESSORAGE VARIABLE").
2. Sélectionner les boutons (C) a vec les fonctions à utiliser (voir "FONCTION OPTIONNELLE").
3. Presser si on veut le bouton (I) (voir: "BOUTON DE RETARDEMENT DÉMARRAGE").
4. Presser le bouton (L) pour commencer le cycle de lavage (voir "BOUTON DE DÉPART").
5. Une fois le lavage terminé, amenez le sélecteur de programmes (P) sur la position STOP.
6. Ouvrir le couvercle supérieur, les volets du tambour et retirer le linge.
7. Avec les mains sèches détacher la prise de la machine du réseau.
8. Fermer le robinet d'alimentation de l'eau.

2

UTILISATION DE LA MACHINE À LAVER

ESSORAGE VARIABLE:

La machine a un vaste choix des essorages qui peuvent être sélectionnés avant de commencer le programme.

Pour changer l'essorage il suffit d'appuyer sur le bouton (H) jusqu'à ce que vous obteniez celui que vous désirez ; le led correspondant s'allumera. Si on veut exclure l'essorage le led allumé doit être celui qui correspond au symbole, ou à l'inscription "exclusion essorage".

N.B. la vitesse max. d'essorage change selon le modèle et celle indiquée sur les LED de la machine. La vitesse d'essorage max. pour chaque programme, est celle qui correspond au led qui s'allumera automatiquement au moment de la sélection du programme choisi.

Contrôle antidéséquilibrage de la charge pendant l'essorage:

Cette machine est équipée d'un système spécial de contrôle électronique pour garantir l'équilibrage correct de la charge. Ce système, avant chaque essorage, fait en sorte que les vêtements soient répartis dans le tambour de la façon la plus uniforme possible. En cas de répartition irrégulière du linge, pour des raisons de sécurité, la vitesse d'essorage final sera réduite et, en cas de déséquilibrage considérable de la charge, l'essorage ne sera pas effectué.

RETARDATEUR DE DÉPART:

La machine qui a un retardateur de départ peut retarder le lavage jusqu'à un maximum de 8 heures. Les heures peuvent être sélectionnées comme il suit: pour chaque pression du bouton (I) le lavage sera retardé de 1,2,4,8, heures. Une pression sur la touche MARCHE (L) et la del sélectionnée clignotera ou la touche (I) (selon le modèle) s'allumera indiquant ainsi que la fonction a été activée. À compter de ce moment, et une fois écoulé le temps d'attente programmé, la machine commencera automatiquement le cycle de lavage.

TOUCHE DÉMARRAGE :

Après avoir effectué toutes les opérations décrites aux points allant de 1 à 8 du paragraphe "CYCLE DE LAVAGE", appuyer sur cette touche et la machine à laver le linge commencera le cycle de lavage. Le voyant lumineux s'allumera après environ 2-3 secondes pour indiquer le blocage du hublot ainsi que le début du programme.

"STOP" SUR LE PROGRAMMEUR:

La fonction de STOP sert pour remettre la machine à laver à zéro. Si pendant un cycle de lavage on veut la changer ou si l'on veut ajouter du linge dans la machine, il est suffit de positionner le bouton du programmeur sur "STOP" ensuite on doit remettre le bouton sur le nouveau programme désiré et appuyer sur le bouton de départ "START".

Attention!! On conseille d'utiliser cette fonction seulement si elle est nécessaire et seulement si le programme est commencé il y a moins de 3 min. Avant de pouvoir ouvrir l'hublot après un reset on doit attendre 2 min. pour le débloquer.

Si on sélectionne une des touches indiquées ci-dessous, le voyant correspondant s'allumera.. Alors que, si on s'aperçoit que la touche a été sélectionnée par erreur ou si l'on change d'avis, pour désélectionner l'option, il faut appuyer à nouveau sur la touche correspondante.

PRELAVAGE:

Si on presse ce bouton on aura un lavage court avec une température max. de 40° pour une durée de 10 min. Cette fonction peut être utilisée seulement pour les programmes "CO TON" et "SYNTHETIQUE"e "QUOTIDIAN".

REMARQUE: Si l'on utilise cette fonction, le détergent doit être versé également dans la cuvette spécialement prévue pour le prélavage.

LAVAGE ÉNERGIQUE:

Appuyer sur cette touche pour que la machine effectue un lavage à la température sélectionnée mais pendant plus de temps.

La touche est active avec les programmes "CO TON" et "SYNTHÉTIQUE".

La machine à laver est construite de façon à ce que le consommation d'eau soit réduite au minimum.

Pour les zones avec de l'eau très douce, ou dans le cas où l'on note qu'il y a des déchets de detergent à la fin du cycle, en appuyant sur ce bouton la machine effectuera un rinçage supplémentaire.

ARRÊT CUVE PLEINE:

Si l'on appuie sur ce bouton à la fin du cycle de lavage, le linge continuera à tourner pendant 30 min. pour réduire la froissure. Avec cette fonction l'essorage de service est de 800 tours.

N.B. L'utilisation des fonctions optionnelles est liée au type de programme choisi. Si la fonction n'est pas prévue sur le programme, il ne sera pas possible d'utiliser le bouton (voir: TABLEAU PROGRAMMES).

CONTRÔLE DES PHASES DU LAVAGE:

L'illustration latérale indique les 4 fonctions principales d'un cycle de lavage PRÉLAVAGE - LAVAGE; RINÇAGE; ESSORAGE; FIN. C h a q u e fonction est mise en évidence pendant le cycle grâce à un led lumineux, de façon à ce que nous pouvons savoir à quel point est le lavage. À la fin de l'essorage le led correspondant reste allumé pendant 2 min., temps nécessaire pour l'ouverture de l'hublot. À ce point le led correspondant à "FIN".

TABLEAU DES PROGRAMMES

MANETTE DES PROGRAMMES	TEMPÉRATU RES DE SERVICE	ÉTIQUETAGE	TYPES DE TISSUS	Compartiments détergent	TOUCHES VALIDÉES
COTON	90^		Tissu blanc de coton très sale, avec des taches de nature organique
COTON	75^		Pour draps, chemises, nappes,serviettes en tissu très résistant très sale
COTON *	60^		Pour chemises, nappes, serviettes en tissu résistant, sale normal
COTON	40^		Tissu blanc et de couleur résistant très sale
COTON	30^		Tissu avec des couleurs délicatesinge légèrement sale
SYNTHÉTIQUE	60^		Tissu synthétique avec des couleurs résistantes, très sale
SYNTHÉTIQUE	40^		Tissu synthétique avec des couleurs résistantes, sale normal
SYNTHÉTIQUE	30^		Tissu synthétique avec des couleurs délicates, peu sale

FONCTION PRÉVUE ○ FONCTION PAS PRÉVUE 1 OPTIONNEL, AVEC LA TOUCHE DE PRÉLAVAGE APPUYÉE

* Programme de référence pour la classification électrique, selon la norme EN60456, à la vitesse maximale d'essorage et avec la touche lavage énergique enfoncée.

MANETTE DES PROGRAMMES	TEMPÉRATU RES DE SERVICE	ÉTIQUETAGE	TYPES DE TISSUS	Comparti-ments détergent	TOUCHES VALIDÉES
					U	∅	∅	∅
DÉLICAT	40°		Tissu en coton délicat, viscose et mixtes, délicat		○	○	○	●
DÉLICAT	30°	[DSGK]	Tissuen coton délicat, viscose et mixtes, délicat		○	○	○	●
LAINE ***	40°		Tissu en laine lavable en machine à laver		○	○	○	○
LAINE	30°		Tissu en laine lavable en machine à laver		○	○	○	○
LAINE	FROID	——	Tissu en laine lavable en machine à laver		○	○	○	○
DÉLICAT
LAVAGE À MAIN	30°		Tissu lavable à main		○	○	○	○
LAVAGE RAPIDE	35°		Ce programme permet de laver le linge peu sale en 35 min. à une température de 40° max.		○	○	○	○
QUOTIDIEN	40°		Tissus en coton délicat, colorés délicats, légèrement sales		●	○	●	●
LAVAGE À FROID	FROID	——	Tissu délicat		○	○	●	●
RINÇAGES	——	——	Pour rincer et rafraîchir le linge		○	○	●	○
VIDAGE ET ESSORAGE	——	——	Vidage et essorage final		○	○	○	●

FONCTION PRÉVUE FONCTION PAS PRÉVUE

OPTIONAL WITH PRE-WASH BUTTON PRESSED

*** Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M0402-M0403-M0404-M0405.

CARACTÉRISTIQUES TECHNIQUES

MODELÈ →		WM850E WM850EB WM850ES
Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.0
	Profondeur cm.:	59.0
Charge maximum conseillée pendant le lavage:		8.5 Kg
		4 Kg
		2 Kg
Essorage: (rpm)		MAX
Pression de l'eau:		min. 0,05 MPa - max. 1 MPa
Puissance max. absorbée / Branchement électrique		voir plaquette des caractéristiques
