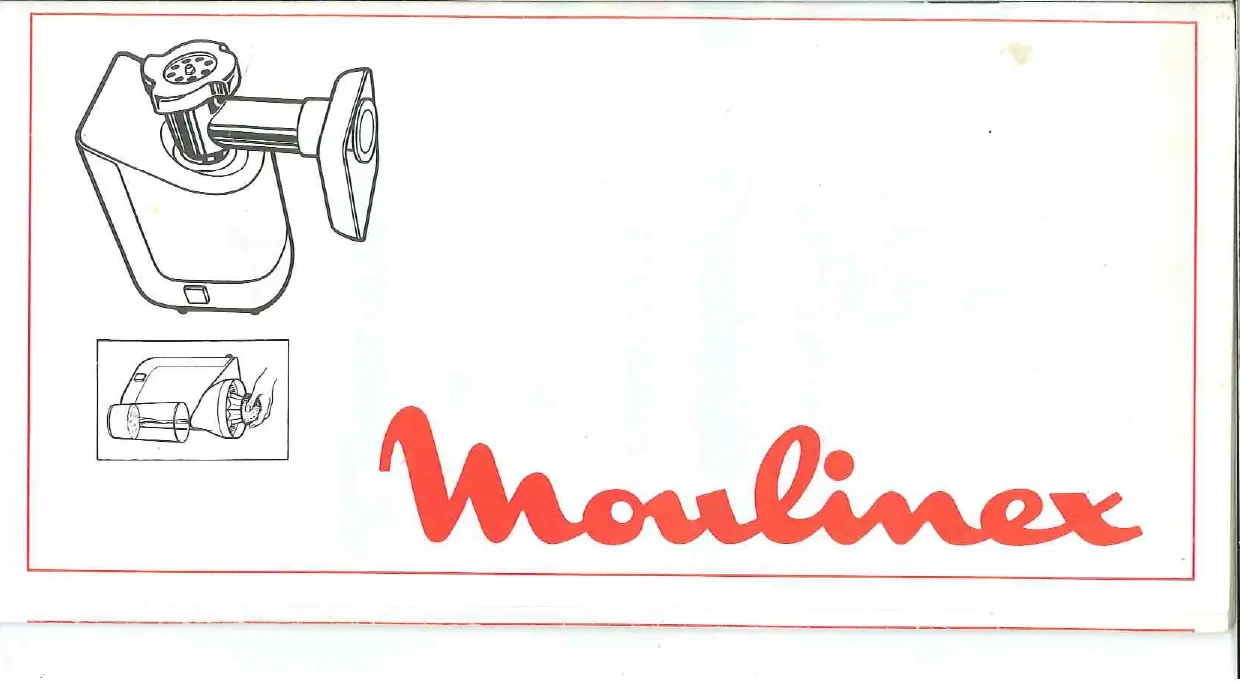

MODE D'EMPLOI CHARLOTTE HV3 MOULINEX
Nous vous remercions d'avoir choisi un appareil de la gamme Moulinex.
Dans le monde entier, Moulinex cherche à vous faire bénéficier de son savoir-faire en restant à l'écoute des besoins des consommateurs.
La Charlotte Moulinex que vous avez choisie s'intègre dans une ligne de produits intelligents, sûrs et performants qui vous facilitent la vie.
Votre Charlotte se caractérise par les avantages suivants :
Facilité de montage — Simplicité d'entretien — Maximum de services — Faible encombrement — Robustesse parfaite
Ensemble, faisons connaissance de votre appareil.
Description
Familiarisez-vous avec les différentes parties et accessoires de votre appareil et assurez-vous par précaution (bien que tous nos appareils soient contrôlés tout au long de leur fabrication), au fur et à mesure que vous le sortez de son emballage, qu'il ne présente aucun indice de détérioration.
Si vous constatiez une anomalie, ne le faites pas fonctionner, faites-le vérifier par un spécialiste agréé Moulinex.
Dépliez le volet de la couverture. Les figures numérotées en rouge illustrent les montages et fonctions décrits dans les pages suivantes.
1) A - Bloc moteur
A1 - Interrupteur
B - Plateau
B1 - Cheminée
B2 - Tête
B3 - Corps du hachoir
C - Vis-spirale transporteuse
D - Couteau à 4 branches
E - Grille
E1 - Grille à petits trous (hachis fin)
E2 - Grille à gros trous (hachis grossier)
F - Écrou
G - Poussoir
H - Moule à croquettes
I - Entonnoir à saucisse
J - Bloc râpeur
J1 - Poussoir
J2 - 3 tambours pour trancher et râper gros ou fin
K - Presse-agrumes
K1 - Toupie filtre
K2 - Cloche entraîneur
K3 - Cuvette
Caractéristiques techniques
Puissance : 150 W. 1 hachoir à viande (2 grilles pour hachis fin et hachis grossier), 1 moule à croquette, 1 entonnoir à saucisses, 1 accessoire à kébé, 1 bloc râpeur (3 râpes) pour tous les légumes, 1 presse-agrumes, 1 cordon de raccordement au secteur.
Conseils de sécurité
Vérifiez que la tension de votre appareil corresponde à celle de votre installation électrique.
Toute erreur de branchement annule la garantie.
Évitez de laisser des enfants sans surveillance se servir de l'appareil.
Si des détériorations sont apparentes ou si le cordon de raccordement est endommagé, ne vous servez pas de votre appareil, adressez-vous à un centre Moulinex (voir liste dans le livre «Moulinex service»).
Avant une première utilisation
Lavez toutes les pièces et accessoires à l'eau chaude savonneuse.
Hachoir
Montage : Prenez la cheminée (B1) du hachoir d'une main, le gros trou vers le haut. Vous garderez cette position pendant tout le montage.
De l'autre main, prenez la vis (C) et laissez-la tomber dans le corps du hachoir (B3) de façon à ce que la grande tige soit dirigée vers le fond et qu'elle traverse le petit trou.
3. Emboîtez le couteau (D) sur la petite tige. La face tranchante (repérée par une croix X et le chiffre 574) doit être tournée vers l'extérieur.
4. Placez la grille (E1) ou (E2) sur le couteau en faisant correspondre les 2 ergots de la grille et les 2 encoches du corps.
5. Vissez l'écrou (F) en le serrant à fond sans le bloquer.
6. Vérifiez le montage : la grande tige ne doit ni avoir de jeu, ni tourner sur elle-même. Dans le cas contraire, vous devez recommencer les opérations 3, 4 et 5.
Face au bloc moteur (A) débranché, présentez la tête (B2) en inclinant la cheminée (B1) vers la droite. Engagez à fond la grande tige dépassant de la tête dans l'axe du bloc moteur, puis ramenez la cheminée vers la gauche jusqu'à la verticale. Bloquez l'écrou (F).
Utilisation :
- Préparez la quantité d'aliments à hacher. Éliminez les os, les cartilages et les nerfs.
- Coupez la viande en lanières de 2 x 2 x 6 cm environ.
- Placez un récipient sous la tête du hachoir.
- Branchez l'appareil. Appuyez sur l'interrupteur (A1).
- Poussez les aliments au fur et à mesure avec le pousoir (G). Jamais avec les doigts.
- En fin d'opération, vous pouvez faire passer quelques petits morceaux de pain pour faire sortir tout le hachis de la grille.
- Pour arrêter l'appareil, appuyez à nouveau sur le bouton (A1).
Cet accessoire permet de réaliser facilement des steaks hachés bien réguliers.
Il se compose de 3 pièces :
— le moule — le fond mobile — le couvercle
Montage et utilisation :
— Placez le fond mobile dans le moule. — Versez dessus la quantité de viande hachée nécessaire. — Pressez la viande avec le couvercle. — Retournez le moule et retirez-le. — Décollerez le fond mobile. — Retournez le couvercle au-dessus de la poêle ou du gril.
Entonnoir à saucisse (I)
Cet accessoire s'adapte sur la tête du hachoir (B2). Il vous permet de réaliser des saucisses de toutes sortes, adaptées à vos goûts personnels.
Montage :
Mettez en place la vis (C) dans le corps du hachoir. Mettez en place l'entonnoir (I) puis l'écrou (F). Vissez très fort.
Nota : Cet accessoire s'utilise sans grille ni couteau.
Placez la tête ainsi montée sur le bloc moteur A.
Utilisation :
Préparez le hachis et assaisonnez-le selon votre goût.
Faites tremper le boyau dans l'eau tiède pour qu'il retrouve son élasticité.
Enfilez le boyau sur l'entonnoir (I) en laissant dépasser environ 5 cm.
Approvisionnez le hachis, mettez en marche (bouton A1) et appuyez avec le poussoir (G) de façon à amener le hachis juste à . Arrêtez l'appareil (bouton A1).
Faites alors un nœud avec les 5 centimètres de boyau qui dépassent. Repoussez le nœud sur l'extrémité de l'entonnoir : cela vous évitera d'emprisonner de l'air dans le boyau.
Remettez en marche et continuez à approvisionner ; le boyau se remplit. Pour éviter que le boyau ne se tende excessivement, ne faites pas de trop grosses saucisses.
Le travail à deux se fera plus facilement : l'un approvisionnant en hachis et l'autre maintenant le boyau qui se remplit.
Quand toute la chair est passée, arrêtez l'appareil, retirez le boyau restant sur l'entonnoir et faites un nœud.
Donnez aux saucisses la longueur que vous désirez en pincant et en tournant le boyau de place en place.
Cet accessoire se compose :
— d'un magasin (J) ;
— d'un pivot (J1) ;
— de trois tambours (J2).
Montage :
— Face au bloc moteur (A) débranché, présentez le magasin (J) en inclinant la cheminée vers la droite. Enfoncez la tige dépassant du magasin dans l'axe du bloc-moteur. Ramenez la cheminée vers la gauche jusqu'à la verticale.
11 — Prenez la râpe et présentez-la dans le magasin en la faisant légèrement tourner pour qu'elle s'engage bien jusqu'au fond de son logement.
— Branchez la prise de courant. L'appareil est prêt à fonctionner.
Utilisation :
- Préparez toute la quantité d'aliments à râper. — Placez un récipient sous le magasin. — Branchez l'appareil. Mettez le moteur en marche (bouton A1). — Placez les aliments dans la cheminée et appuyez avec le poussoir (J1). Jamais avec les doigts. Approvisionnez régulièrement.
Presse-agrumes
Cet accessoire, qui s'adapte sur le bloc moteur (A), se compose :
d'une toupie-filtre (K1), d'une cloche-entraîneur (K2) et d'une cuvette (K3).
Montage :
Posez l'appareil verticalement. Mettez la cuvette (K3) en place sur le bloc moteur (A). Placez la cloche-entraîneur (K2) puis la toupie-filtre (K1). Branchez l'appareil.
Utilisation :
— Disposez un récipient sous le bec verseur de la cuvette.
— Placez les fruits coupés en deux sur la toupie.
— Mettez l'appareil en marche (bouton A1). Appuyez le fruit sur la toupie jusqu'à extraction complète du jus.
Nettoyage
— Débranchez l'appareil. — Lavez toutes les pièces et accessoires à l'eau chaude savonneuse. Rincez et essuyez soigneusement. — Ne lavez jamais le bloc moteur. Essuyez-le simplement avec un chiffon humide.
Entretien
La grille et le couteau du hachoir doivent toujours rester gras. Enduisez-les d'huile.
Si le câble d'alimentation de cet appareil est endommagé, il ne doit être remplacé que par un atelier de réparations reconnu par MOULINEX, car des outils spéciaux sont nécessaires.
Vous pouvez vous procurer un couteau neuf, un jeu de grilles ou de râpes ainsi que les différents accessoires de cet appareil à un centre Moulinex (voir liste dans le livre « Moulinex Services »).
Si votre appareil ne fonctionne pas, que faire ?
Vérifiez tout d'abord le branchement. Vérifiez attentivement le montage de l'accessoire utilisé.
Vous avez soigneusement respecté toutes ces instructions et votre appareil ne fonctionne toujours pas ? Adressez-vous à un centre Moulinex (voir liste dans le livre « Moulinex Service »).
Cette enseigne vous signale l'emplacement de Points Service qui sont à même de vous proposer :
— Le dépannage et la vérification des appareils Moulinex sous et hors garantie.
— La vente de pièces détachées et d'accessoires possédant le label.
— Des conseils d'utilisation et d'entretien.
Les garanties
Votre appareil Moulinex bénéficie d'une garantie totale pièces et main d'œuvre d'UN AN à compter de la date d'achat.
Voir les conditions de garantie détaillées dans le livret « Moulinex Service ».
Le service après-vente
Si vous rencontrez quelques difficultés à l'utilisation de votre appareil, consultez votre livre « Moulinex Service ».
Vous serez assuré d'un service efficace en faisant appel aux professionnels dont les adresses figurent sur ce document.
Les accessoires et les pièces détachées
Vous pouvez vous procurer les pièces détachées ainsi que les accessoires d'origine ou les options auprès du Centre Moulinex indiqué sur le livre « Moulinex Service » ou de votre revendeur habituel.
Le service consommateur
Un conseil quant à l'utilisation de votre appareil Moulinex...? Contactez le Service Consommateur indiqué dans votre livret «Moulinex Service». Des spécialistes sont à votre disposition pour vous aider à profiter au mieux de votre appareil Moulinex.
