Marque	BRANDT
Modèle	BRE-150
Type de produit	Chauffe-eau électrique
Capacité	150 litres
Alimentation électrique	230 V - 50 Hz
Puissance	Non spécifiée dans la notice
Type d'installation	Vertical mural
Protection électrique requise	Disjoncteur différentiel 30 mA
Groupe de sécurité	Obligatoire, conforme NF D 36-401
Pression maximale de service	7 bars
Thermostat	Réglable, butée maxi 65/70 °C
Éléments chauffants	Résistances blindées, stéatite ou thermogainée
Matériau de la cuve	Acier émaillé
Entretien	Vidange tous les 6 mois, manœuvre de la soupape 2 fois par mois
Pièces détachées disponibles	Thermostat, éléments chauffants, joints
Température de consigne	65 à 70 °C (réglage usine)
Garantie	Voir certificat de garantie pour conditions

FOIRE AUX QUESTIONS - BRE-150 BRANDT

Comment installer correctement le chauffe-eau BRE-150 ?

Installez l'appareil à l'abri du gel et des intempéries, près du point d'utilisation. Fixez-le au mur avec 4 boulons M10 et assurez-vous que le support supporte deux fois le poids de la cuve pleine. Respectez les normes DTU 60-1 et NFC 73200/73222.

Quel groupe de sécurité faut-il utiliser ?

Un groupe de sécurité conforme à la norme NF D 36-401 est obligatoire. Il doit être monté sur l'entrée d'eau froide, avec un détendeur si la pression réseau dépasse 5 bars.

Comment raccorder électriquement l'appareil ?

Utilisez un interrupteur omnipolaire avec distance d'ouverture de 3 mm. Protégez le circuit avec des fusibles adaptés à la puissance. La mise à la terre est obligatoire et un disjoncteur différentiel 30 mA est requis.

Que faire avant la première mise en service ?

Remplissez le chauffe-eau d'eau avant de le mettre sous tension. Ouvrez les robinets d'eau chaude pour purger l'air. Vérifiez le serrage des connexions, la mise à la terre et le bon fonctionnement du groupe de sécurité.

Pourquoi y a-t-il de l'eau qui s'écoule par la soupape de sécurité ?

C'est normal dû à la dilatation de l'eau pendant la chauffe. Cela peut représenter jusqu'à 3% de la capacité. Ne jamais obstruer l'orifice d'écoulement.

Le chauffe-eau émet un bruit anormal pendant la chauffe, est-ce normal ?

Oui, un bruit similaire à une bouilloire est normal, surtout selon la qualité de l'eau. Cela ne traduit aucun défaut.

Comment vidanger le chauffe-eau ?

Coupez le courant, fermez l'arrivée d'eau froide, ouvrez un robinet d'eau chaude, puis ouvrez la soupape de vidange. Cette opération est nécessaire pour le détartrage ou en cas de gel.

Quelle est la fréquence d'entretien recommandée ?

Manœuvrez rapidement la soupape de sécurité 2 fois par mois. Videz le groupe de sécurité quelques instants une fois par mois. Un détartrage régulier est conseillé.

Peut-on remplacer soi-même le thermostat ?

Le remplacement doit être effectué par un professionnel avec des pièces d'origine. Les pièces remplaçables sont le thermostat et les éléments chauffants.

Que faire en cas de non-utilisation prolongée ?

Coupez l'alimentation en eau et en électricité. En cas de risque de gel, vidangez complètement l'appareil. Avant une longue absence, évacuez la capacité nominale d'eau pour raisons sanitaires.

MODE D'EMPLOI BRE-150 BRANDT

Avant l'installation, veuillez lire attentivement les instructions de ce livre. Leur non-observation peut vous priver du bénéfice de la garantie.

1. Mise en place du chauffe-eau

Le plus près possible du lieu d'utilisation, à l'abri du gel et des intempéries, et permettant un démontage ais du corps de chauffe (500 mm mini entre le capot électrique et la paroi située en face de ce dernier).

La fixation au mur se fera par 4 boulons M10 préalablement scellés.

Le support et les dispositifs de fixation doivent supporter un poids correspondant à deux fois la capacité en litre de l'appareil. Tous les points de fixation prévus par le fabricant doivent être utilisés.

Le montage du chauffe-eau doit être conforme aux prescriptions du DTU 60-1.

Les chauffe-eau verticaux muraux de 75 à 200 I peuvent etre montes sur trpied quand la paroi n'est pas suffisamment solide pour les supporter, l'appareil devant toute fois etre fixe au mur conformément a la norme NFC 73200 et 73222.

Prévoir un bac de détention avec un écoulement à l'égoût si le chauffe-eau est installé au-dessus de locaux habités (combles par exemple).

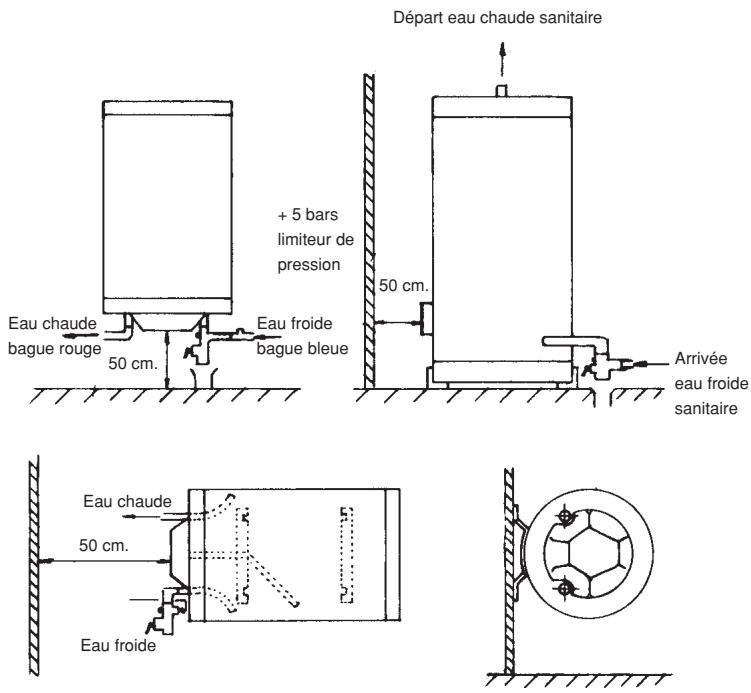

2. Raccordement hydraulique (voir schéma ci-contre)

Note à l'attention de l'installateur : Il faut impérativement installer des manchons dielectriques sur les tubes d'entrée et de sortie d'eau pour protéger l'appareil de tout courant vagabond. Utiliser pour ce faire un ruban de télion.

Un chauffe-eau installé sous pression doit obligatoirement être équipé d'un groupe de sécurité.

Ce groupe non fourni par BRANDT sera obligatoirement conforme à la norme NF D 36-401 et situé le plus près possible de l'appareil.

Pour une pression nominale du réseau supérieure à 5 bars, prévoir le montage d'un détendeur en du groupe.

Le montage du groupe est réalisé directement sur le tube entrée eau froide du chauffe-eau avec un raccord intermédiaire en fonte ou acier ou celui fourni avec le chauffe-eau, l'étanchéité étant assurée sur les fillets. Il se trouvera en position verticale sur tous les modèles.

La vidange du groupe doit être raccordée à un circuit d'évacuation par l'intermédiaire d'un dispositif assurant une garde d'air. Pendant les périodes de chauffe, l'eau contenue dans la cuve va se dilater et la soupape de sécurité en laissera échapper une partie afin que la pression interne de la cuve ne dépasse pas 7 bars.

Ne pas obturer l'orifice d'écoulement de la soupape ; raccorder l'évacuation de la soupape aux eaux usées.

Cet écoulement est normal et peut représenter 3% de la capacité de l'appareil.

Avant de raccorder le chauffe-eau au circuit d'alimentation d'eau froide, laisser couler un certain temps, afin de le nettoyer de tous déchets qui pourraient endommager ou perturber le fonctionnement du groupe de sécurité.

Veiller à ne pas intervenir sur les raccordements eau chaude, eau froide.

Vérifier l'absence de fuites.

Pour les appareils fonctionnant à la pression atmosphérique, utiliser toujours la robinetterie spécifique fournie par le constructeur.

3. Branchement électrique

Effectuer les raccordements en respectant les schémas et prescriptions du fabricant. Veiller tout particulièrement à ne pas neutraliser le thermostat.

Dans tous les cas, respecter les réglementations en vigueur.

L'installation doit être pourvue d'un interrupteur omnipolaire avec une distance d'ouverture de contact de 3mm. Le circuit doit être protégé par des fusibles calibrés selon la puissance du chauffe-eau.

• La mise à la terre est obligatoire. Une borne repère est prévue à cet effet.

La ligne d'alimentation du chauffe-eau doit composer un dispositif de coupure omnipolaire, la distance d'ouverture des contacts doit être d'au moins 3 mm. L'alimentation du chauffe-eau doit être faite suivant les règles de l'art et conformément à la NF C 15 100. Les connexions sont établies suivant les schémas joints à l'appareil et la tension indiquée sur la plaque signalétique.

S'assurer de la présence en amont d'une protection électrique de l'appareil et de l'utilisateur (présence d'un disjoncteur différentiel 30mA).

Vérifier le bon serrage des connexions.

S'assurer que les parties sous tension restent inaccessibles (présence des capots dans leur état d'origine). Les passages de câbles doivent être adaptés aux diamètres de ceux-ci.

4. Mise en service

• Remplir le chauffe-eau en ayant auparavant ouvert les robinets d'eau chaude afin de purger l'air se trouvant dans toutes les tuyauteries.
• Verifier que:
• les bornes de raccordement électriques sont fortement serrées
• les caractéristiques de branchement sont bien conformes à celles du secteur;
• le raccordement à la terre est bien effectué
• le robinet de vidange du groupe de sécurité fonctionne bien;
• le joint de porte de visite est bien étanché, desserrer raisonnablement si nécessaire;
• le thermostat est en butée maxi (65/70 °C), ne pas forcer la butée sous peine d'incident;
• le chauffe-eau fonctionne bien après la première mise en température.

NE JAMAIS METTRE le chauffe-eau sous tension sans eau.

Cet appareil est destiné exclusivement à chauffer de l'eau sanitaire, à l'exclusion de tout autre fluide.

Notre garantie, en cas d'accident, ne s'appliquerait si l'installation est strictement réalisée selon les règles de l'art et les normes en vigueur. Pendant la chauffe et suivant la qualité de l'eau, le chauffe-eau peut émettre un bruit anormal à celui d'une bouilloire, ce bruit est normal et ne traduit aucun défaut de l'appareil. Si un stockage prolongé d'un chauffe-eau à résistance sur stéatite et thermogainée en atmosphère humide (chantier, cave) n'a pas pu être évité, il faut impérativement, avant la mise en service, d'assécher l'intérieur du fourneau.

5. Conseils à l'usager, recommandations d'entretien

• Pour resserrer la porte de visite ou pour régler la température de l'eau:

a) Couper le courant électrique b) Déposer le capot de protection

• Pour vidanger le chauffe-eau (opération nécessaire pour le détartrage ou si ce dernier doit rester sans fonctionner dans un local soumis au gel) :

a) Couper le courant électrique c) Ouvrir un robinet d'eau chaude

b) Fermer l'arrivée d'eau froide d) Ouvrir la soupape de vidange

Sassure périodique du bon fonctionnement de l'organe de sécurité hydraulique, selon les préconisations du fabricant. Toute intervention doit être réalisée, appareil hors tension. - Pour un bon fonctionnement et une bonne protection du chauffe-eau, MANOEUVRER RAPIDEMENT LA SOUPAPE DE SECURITE 2 FOIS PAR MOIS - En cas d'anomalie: absence de chauffe ou dégagement de vapeur à l'ouverture d'un robinet d'eau chaude par exemple, couper le courant et prévenir votre installateur. - En cas d'absence prolongée, couper l'alimentation du chauffe-eau en eau et en électricité.

Veiller à ne pas mettre sous tension l'appareil vide.

6. Remplacement éventuel d'éléments constitutifs

Le remplacement d'un élément chauffant blindé nécessite la vidange du chauffe-eau, dans ce cas le remplacement du joint est nécessaire.

Les pièces pouvant être remplacées sont :

• le thermostat
• les éléments chauffants

Pour toute commande, préciser le type du chauffe-eau, sa capacité, le type d'équipement (mono ou T. C.), pour les résistances "blindées" ou "stéatite" ou "thermogainée" et la date de fabrication du chauffe-eau (voir certificat de garantie).

Note: Toute modification de l'appareil est interdite. Tout remplacement de composants doit être effectué par un professionnel avec des pièces d'origine constructeurs.

En cas d'usure de l'ergot pour verrouillage du capot sur chauffe-eau Vert et Horiz, le capot doit être fixé sur les appareils par vis en utilisant les trous prévus à cet effet.

7. Brûlures et bactéries:

Pour des raisons sanitaires, l'eau chaude doit être stockée à une température élevée. Cette température peut provoquer des brûlures. Veiller à prendre les précautions d'usage nécessaires pour éviter tout accident aux points de distribution. En cas de non-utilisation prolongée de l'appareil, évacuer la capacité nominale d'eau.

8. Fin de vie

Avant démontage de l'appareil, mettre celui-ci hors tension et procéder à sa vidange.

La combustion de certains composants peut dégager des gaz toxiques, ne pas incinerer l'appareil.

Certificat de garantie

92854 Rueil-Malmaison CE

Tel. [phone]

Fax: [phone]

A CONSERVER PAR L'UTILISATEUR DE L'APPAREIL

Le chauffe-eau que vous venez d'acquérir a fait l'objet de notre part des soins et contrôles les plus attentifs, ce qui le garantit contre tout vice de fabrication.

Validité. - Pour bénéficier de cette garantie, nous recommandons au Client de conserver

le présent certificat afin de pouvoir le présenter en cas de réclamation. Le retour de la pièce défectueuse sera aussi exigé. Voir les conditions d'application de la garantie.

---

MODELE DE L'APPAREIL:

N.° DE SERIES:

DATE D'ACHAT:

Bien que cet appareil ne nécessite que peu d'entretien, il est nécessaire que vous

fonctionnement ou de sécurité qui l'empêchent et, en particulier, celui du groupe de

sécurities.

Il est particulièrement recommandé de passer manuellement le groupe de sécurité en

position vidange pendant quelques instants une fois par mois. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la vérification de votre appareil.

échéant, à faire appel à votre installateur pour la vérification de votre appareil.

Cet appareil est conforme à la Directive 93/68 C.E.E.

4) Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 164 et suivants du Code Civil.

"Ph" supérieur ou égal à 7,6. L'utilisation d'un adoucisseur et entrée pas de dérogation à l'article garantie sous-serve qu'il soit entretenu réglement et que son réglage respecte les valeurs portées au D. T. U. 60 I. Addif 4, en particulier Th supérieur ou égal à F, et un

3) RECOMMANDATIONS

• carrosserie sous

---

• présence de la trature aux instruments ou sa
• présence de tarry au niveau des éléments chaudiants et des organes de sécurité. équipements au besoin d'ajusté à modifiée sur place.
• un entretien défectueux
• un entretien défectueux
• implementation avec un
• amélioration avec une tension non appropriée.
• une mise en route défectueuse
• une mise en route défectueuse
