MODE D'EMPLOI THT 60 X THOMSON

™ Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite ™ Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. ™ Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. ™ Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. ™ Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. ™ Ne pas flamber d'aliments sous la hotte de cuisine. ™ ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. ™ L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible. ™ Les réglementations concernant l'évacuation de l'air doivent être respectées. ™ Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit être d'au moins 65 cm. ™ Les détails concernant la méthode et la fréquence du nettoyage sont donnés en page 16 dans la section “Nettoyage et entretien”.

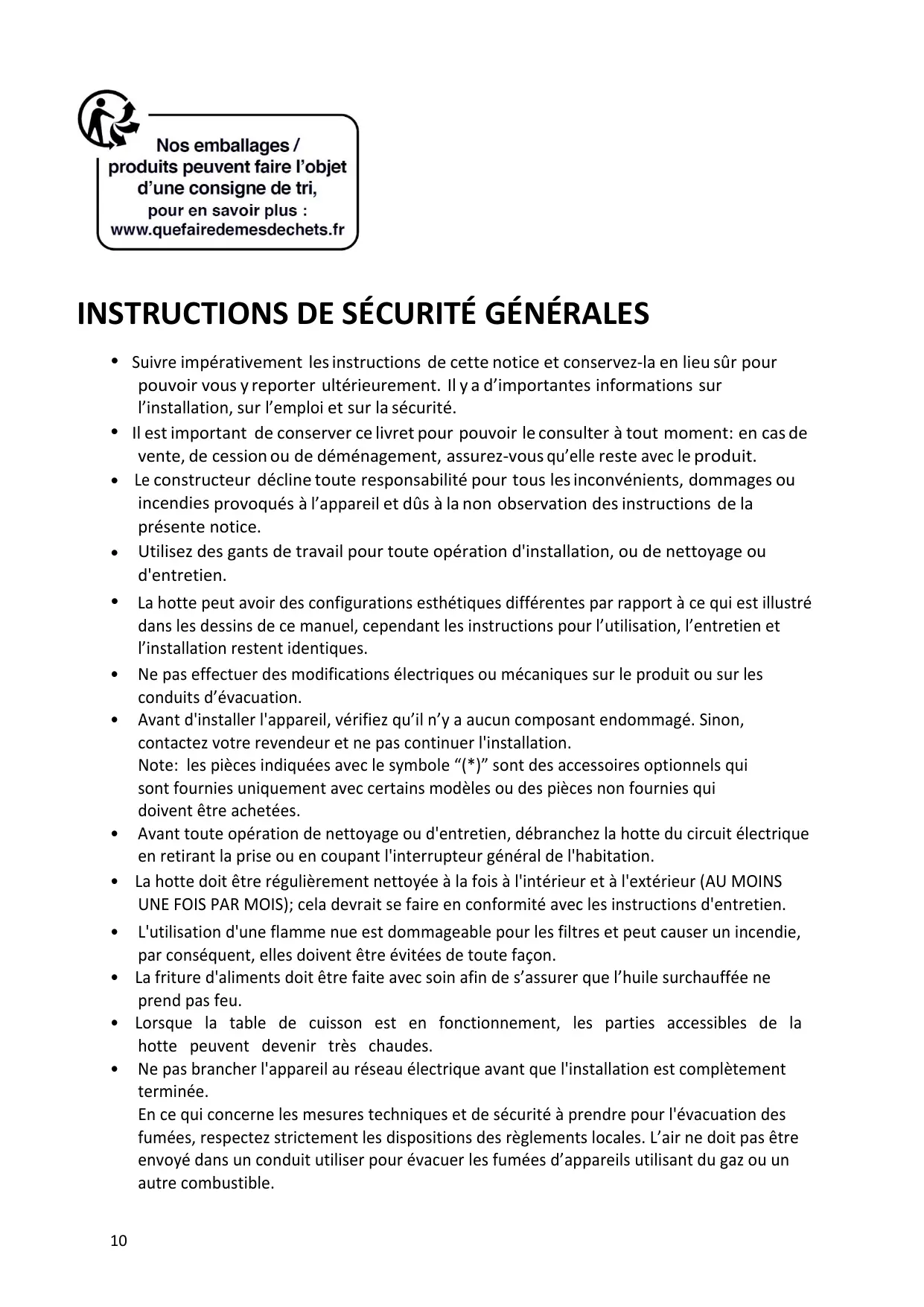

INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES

• Suivre impérativement les instructions de cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter ultérieurement. Il y a d’importantes informations sur l’installation, sur l’emploi et sur la sécurité.
• Il est important de conserver ce livret pour pouvoir le consulter à tout moment: en cas de vente, de cession ou de déménagement, assurez-vous qu’elle reste avec le produit.
• Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice.
• Utilisez des gants de travail pour toute opération d'installation, ou de nettoyage ou d'entretien.
• La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l’utilisation, l’entretien et l’installation restent identiques.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d’évacuation.
• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation. Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien.
• L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elles doivent être évitées de toute façon.
• La friture d'aliments doit être faite avec soin afin de s’assurer que l’huile surchauffée ne prend pas feu.
• Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée. En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales. L’air ne doit pas être envoyé dans un conduit utiliser pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible. Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel. Ne touchez pas les ampoules après avoir utilisé l’appareil, vous risquez de vous brûler.
• N’utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse. N'utilisez jamais la hotte comme plan de travail.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
• N’essayez pas d’examiner les filtres pendant que la hotte est en fonctionnement.La présence de flammes libres peut endommager les filtres et donner lieu à des incendies,il faut donc les éviter à tout prix.

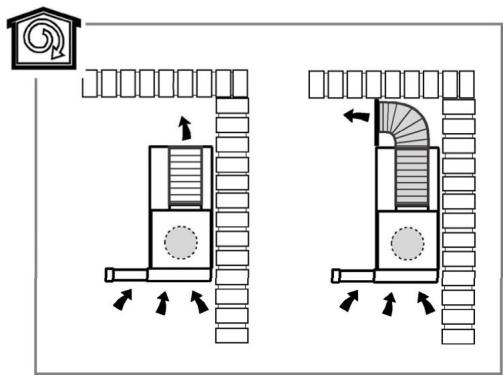

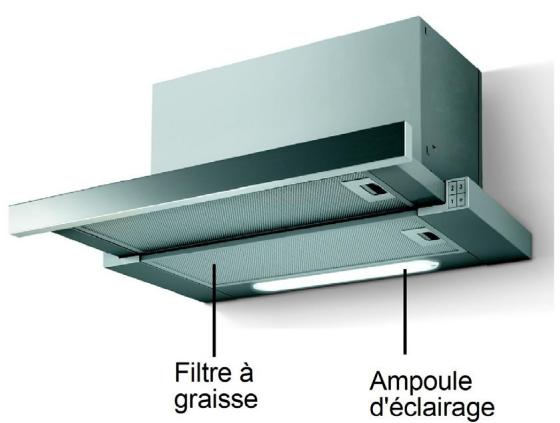

DESCRIPTION La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

AVANT L’INSTALLATION

Avant de commencer l’installation:

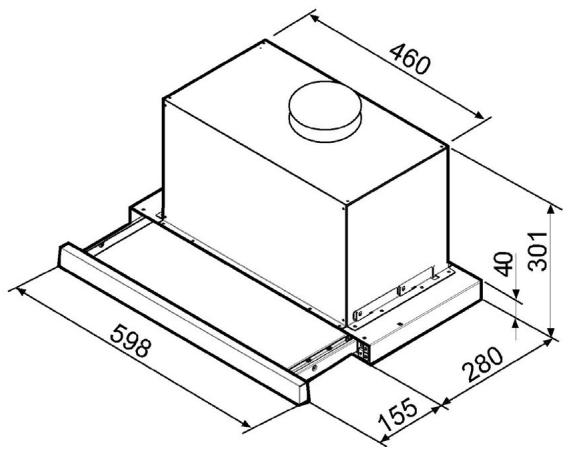

• Assurez-vous que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
• Vérifiez que le produit est en parfait état. S’il est endommagé, ne poursuivez pas l’installation et contactez votre service après-vente. INSTALLATION Appareil excessivement lourd ; la manutention et l’installation de la hotte doivent être effectuées par deux personnes ou plus. La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin

de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte Attention ! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques électriques. En cas de doute, consultez un centre après-vente agréé ou un technicien agréé. Branchement électrique Le raccordement électrique de la hotte au circuit électrique doit être effectué par du personnel technique qualifié et spécialisé. La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique

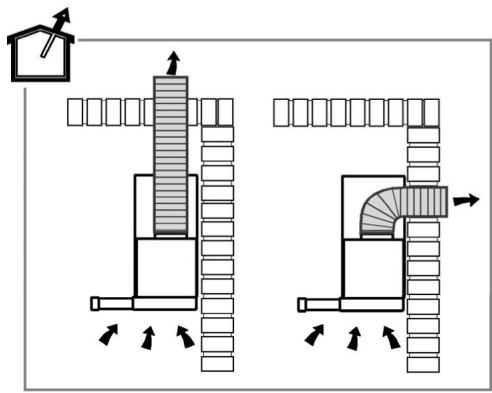

UTILISATION Version évacuation extérieure Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. Attention! Le tuyau d’évacuation n’est pas fourni et doit être acheté à part. Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord. Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). Éviter les variations excessives de section du tuyau. ! Le matériau du tuyau doit être aux norms. Version recyclage Dans le cas où l’évacuation des fumées et vapeurs vers l’extérieur n’est pas possible, la hotte peut être utilisée en mode recyclage. L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce. Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

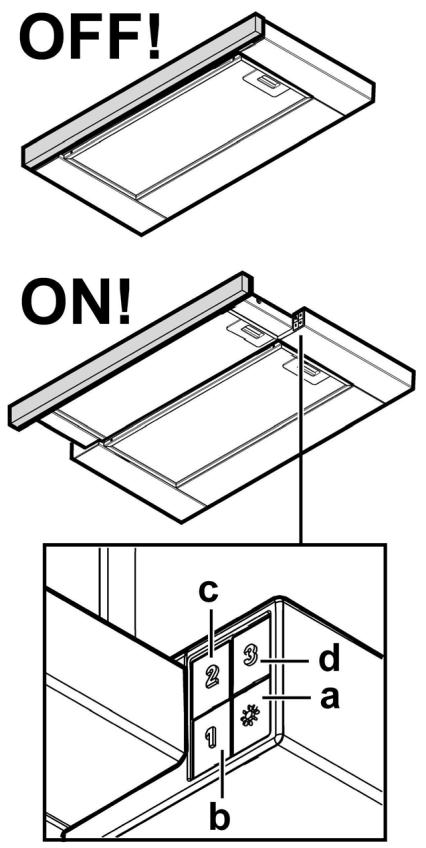

Fonctionnement La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan de cuisson. a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3 Note : le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enfoncé si vous souhaitez sélectionner la vitesse 2 ou 3. Conseils d’économie d’énergie Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit.

NETTOYAGE ET ENTRETIEN

Nettoyage Attention ! Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. L’intérieur et l’extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N’utilisez pas de produit contenant des abrasifs. N’UTILISEZ PAS D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. Nettoyage de la surface extérieure

• Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long terme, veillez à la nettoyer tous les deux mois avec de l’eau chaude et un détergent non abrasif.
• Le moteur et les autres pièces ne doivent pas entrer en contact avec de l’eau.
• Les filtres à charbon ne doivent pas être exposés à la chaleur. Filtre anti-gras Fig. 9-14 Il retient les particules de graisse issues de la cuisson. Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort. Filtre à charbon actif (uniquement pour version recyclage) Fig. 13 Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénéré. Enlever les filtres anti-graisse. Appliquer un filtre au charbon par côté et l’accrocher à la hotte. Remettre les filtres anti-graisse. Remplacement des lampes La hotte est dotée d’un système d’éclairage basé sur la technologie LED. Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10 fois supérieures aux ampoules traditionnelles et permettent une économie de 90% en énergie électrique. Pour accéder aux lampes, débranchez d'abord l'appareil du réseau électrique, puis retirez le couvercle. Attention ! Avant de toucher les lampes, assurez-vous qu’elles soient froides.Pour l'achat des LED à remplacer, il faut contacter le service après-vente (assistance technique).

SPECIFICATIONS Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014. Marque Référence Consommation d’énergie annuelle (AEC hotte) Classe d’efficacité énergétique * Efficacité fluidodynamique (FDE hotte) Classe d’efficacité fluidodynamique * Efficacité lumineuse (LE hotte) Classe d’efficacité lumineuse * Efficacité de filtration des graisses Classe d’efficacité de filtration des graisses * Débit d’air Vitesse minimale Vitesse maximale Émissions acoustiques Vitesse minimale de l’air Vitesse maximale Consommation d’énergie en mode «arrêt» (P O) Consommation d’énergie en mode «veille» (P S) THOMSON THT 60 X 80,1 kWh/an 20,5% 13,0 lux/W 66,0 % 240 m3/h 581 m3/h 45 dB 66 dB N/A N/A

• A (le plus efficace) à G (le moins efficace)

En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à garantir qu’il soit recyclé d’une manière respectueuse de la santé et de l'environnement. Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. Apportez l’appareil à un point de collecte local pour qu’il soit recyclé. Certains centres acceptent les produits gratuitement.

Hotline Darty FRANCE Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24. Hotline New Vandenborre Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée. THOMSON est une marque de Technicolor utilisée sous licence par DARTY Darty Holdings SAS © 14 route d'Aulnay, 93140 Bondy, France - 19/05/2016
