DST61XD - Hotte aspirante THOMSON - Notice d'utilisation et mode d'emploi gratuit

Marque	THOMSON
Modèle	DST61XD
Type de produit	Hotte aspirante
Alimentation électrique	230-240 V ~ 50 Hz monophasé
Nombre de vitesses moteur	3 vitesses
Éclairage	Lampe halogène (remplaçable)
Type d'installation	Murale
Mode d'évacuation	Évacuation extérieure (Ø 150 mm) ou recyclage
Diamètre de sortie d'air	150 mm
Filtre à graisse	Oui, lavable au lave-vaisselle (tous les 2 mois)
Filtre à charbon	Oui, référence AK716AE1 (remplacement tous les 6 mois)
Distance minimale au plan de cuisson	≥ 65 cm
Câble d'alimentation	H05 VVF 3×0,75 mm²
Type de commande	Touches poussoirs
Fonction recyclage	Possible avec filtre à charbon actif
Entretien	Nettoyage régulier des filtres et carrosserie
Sécurité	Mise à la terre obligatoire, débrancher avant entretien
Pièce détachée filtre charbon	Ref. AK716AE1
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - DST61XD THOMSON

Comment installer la hotte en mode évacuation extérieure ?

Pour une installation en version évacuation, retirez d'abord le filtre à charbon actif (car livrée en recyclage). Fixez la hotte au mur à l'aide des étriers fournis, en respectant une distance d'au moins 65 cm du plan de cuisson. Raccordez un conduit d'évacuation de diamètre 150 mm à la sortie d'air de la hotte à l'aide d'un collier métallique. Assurez-vous que le clapet anti-retour tourne librement. Fixez la cheminée décorative et effectuez le raccordement électrique.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés périodiquement (au moins tous les 2 mois). Démontez-les en poussant l'arrêt et en tournant vers l'extérieur. Lavez-les avec un nettoyant ménager, rincez abondamment et séchez. Ils peuvent également être lavés au lave-vaisselle, en position verticale, en évitant le contact avec de la vaisselle sale ou des couverts en argent.

Quand remplacer le filtre à charbon et quelle est sa référence ?

Le filtre à charbon doit être remplacé en fonction de l'utilisation, en moyenne tous les 6 mois. Pour le modèle DST61XD, la référence est AK716AE1. Pour démonter, retirez d'abord le filtre à graisse, puis les arrêts filtres (F) pour accéder au filtre à charbon.

Quelle est la distance de sécurité entre la hotte et la table de cuisson ?

La distance minimale entre la surface de support des casseroles et la partie inférieure de la hotte doit être d'au moins 65 cm. Si les instructions d'installation du plan de cuisson indiquent une distance plus grande, respectez cette valeur.

Comment remplacer l'ampoule d'éclairage ?

Avant toute intervention, débranchez la hotte ou coupez le disjoncteur. Dévissez la bague dans le sens contraire des aiguilles d'une montre et retirez l'ampoule halogène. Remplacez-la par une ampoule de même type. Ne touchez pas l'ampoule à main nue.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant. Assurez-vous qu'une vitesse a bien été sélectionnée. Si la hotte s'est arrêtée en cours de fonctionnement, vérifiez que le dispositif à coupure omnipolaire ne s'est pas enclenché.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est impératif de ne pas utiliser la hotte sans les filtres à graisse. L'accumulation de graisse pourrait occasionner un incendie. Les filtres à graisse doivent toujours être en place pendant le fonctionnement.

Comment passer du mode recyclage au mode évacuation ?

Pour utiliser la hotte en mode évacuation, vous devez retirer le filtre à charbon actif (fourni d'origine). Ensuite, raccordez un conduit d'évacuation de Ø 150 mm à la sortie d'air. Vérifiez que la cheminée décorative supérieure est retournée de façon à ce que les ouies d'évacuation d'air soient en bas.

Comment entretenir la carrosserie de la hotte ?

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses dures. Pour le nettoyage, utilisez exclusivement des nettoyants ménagers dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. Les taches persistantes peuvent être traitées avec une crème non abrasive.

Quels sont les précautions à prendre si la hotte est utilisée avec d'autres appareils ?

En cas de fonctionnement simultané de la hotte et d'appareils utilisant du gaz ou un autre combustible, veillez à aérer convenablement la pièce pour éviter que la hotte n'aspire les gaz de combustion. Ne raccordez pas la hotte à un conduit d'évacuation de fumées de combustion ou à une VMC.

MODE D'EMPLOI DST61XD THOMSON

Vous venez d'acquérir une hotte THOMSON et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

Vous trouvez également dans la gamme des produits THOMSON, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaiselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle hotte THOMSON.

Bien entendu, dans un souci permanent de satisfaire le maximum possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

THOMSON

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

1 / À l'attention de l'utilisateur

• Consignes de sécurité 03
• Respect de l'environnement 04 Description de votre appareil 05

2 / Installation de votre appareil

Utilisation en version évacuation 06 - Utilisation en version recyclage 06 Raccordement électrique 07 Montage de la hotte 08 Montage de la cheminée

Évacuation extérieure 09 Recyclage 10

3 / Utilisation de votre appareil

Description des commandes 11

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres à graisse 12 Changement du filtre charbon 12 - Nettoyage et entretien de la carrosserie 13 Changement de lampe 13 - Entretenir votre appareil 14

6 / Service apres-vente

Interventions 16 - Relations avec les consommateurs 16

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instruire et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.
• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.

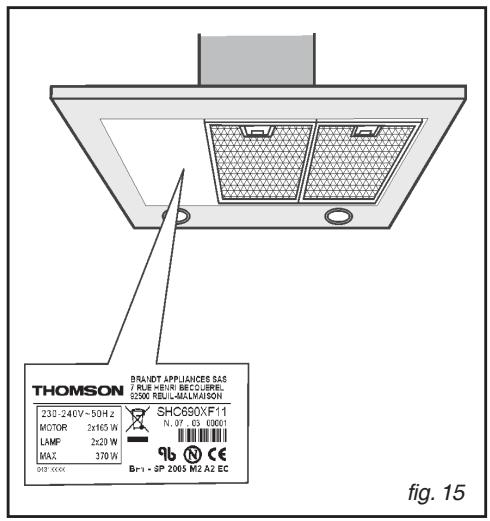

• Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil). -Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres à graisse.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appare eils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre à graisse, retirez le film de protection.

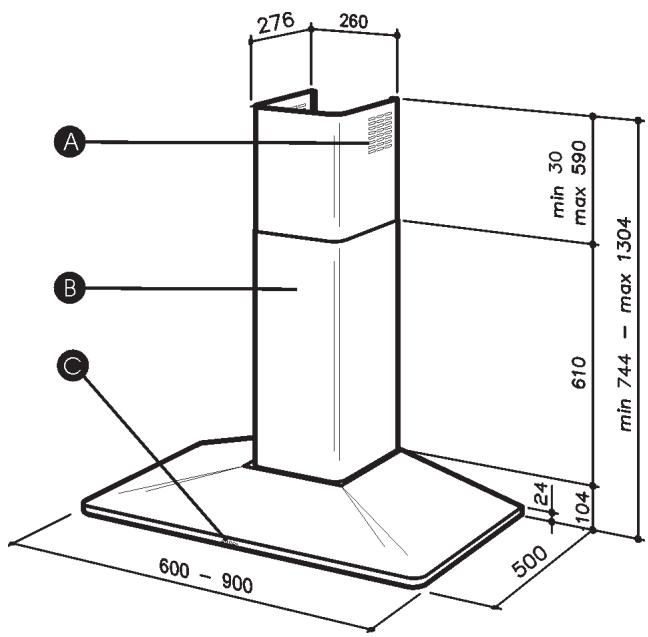

DESCRIPTION DE VOTRE APPAREIL

Fentes

Cheminee

Commandes

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

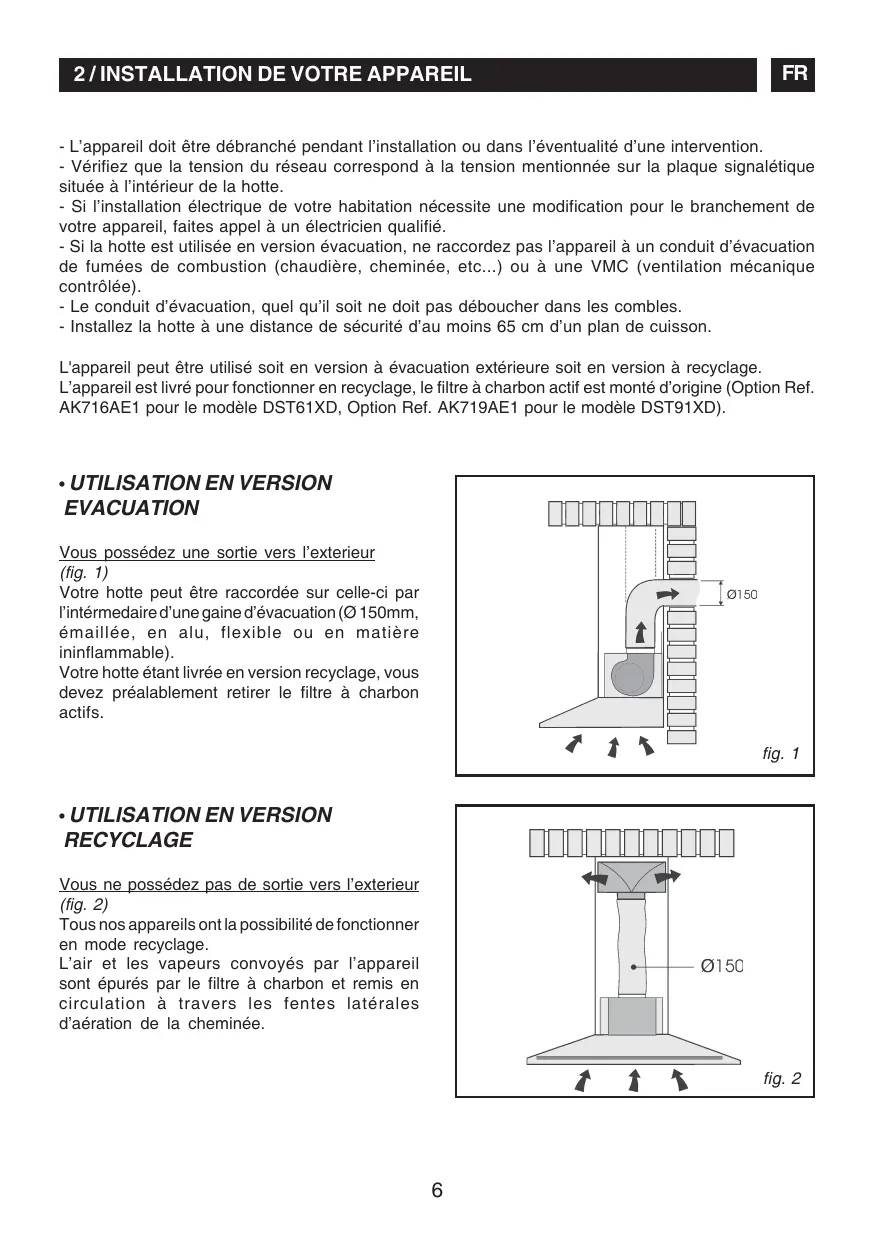

L'appareil peut être utilisé soit en version à évacuation extérieure, soit en version à recyclage. L'appareil est livré pour fonctionner en recyclage, le filtre à charbon actif est monté d'origine (Option Ref. AK716AE1 pour le modèle DST61XD, Option Ref. AK719AE1 pour le modèle DST91XD).

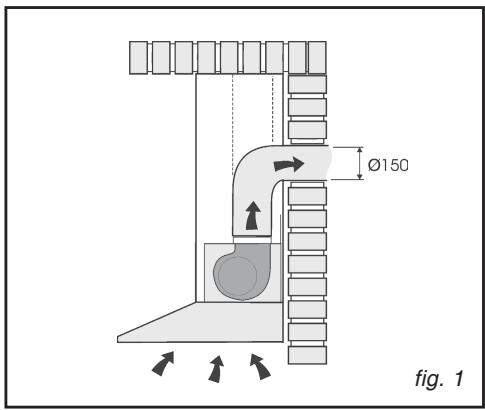

Vous possédez une sortie vers l'extérieur (fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (Ø 150mm, émaillée, en alu, flexible ou en matière ininflammable).

Votre hotte étant livrée en version recyclage, vous nevez préalablement retirer le filtre à charbon actif.

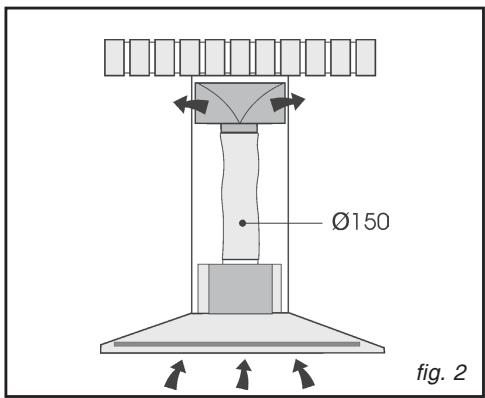

Vous ne possédez pas de sortie vers l'extérieur (fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

L'air et les vapeurs convoyés par l'appareil sont épurés par le filtre à charbon et remis en circulation à travers les fentes latérales d'aération de la cheminée.

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

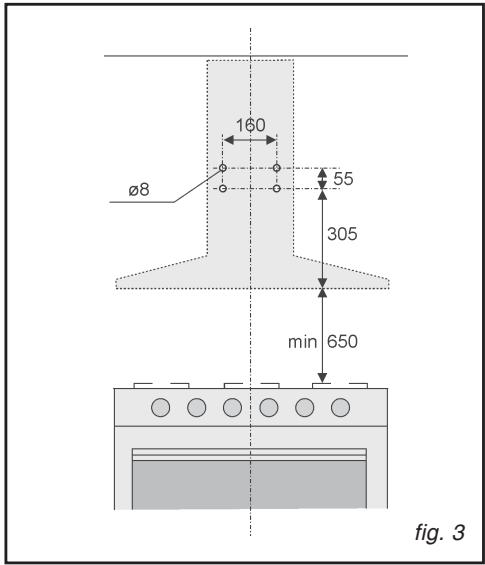

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

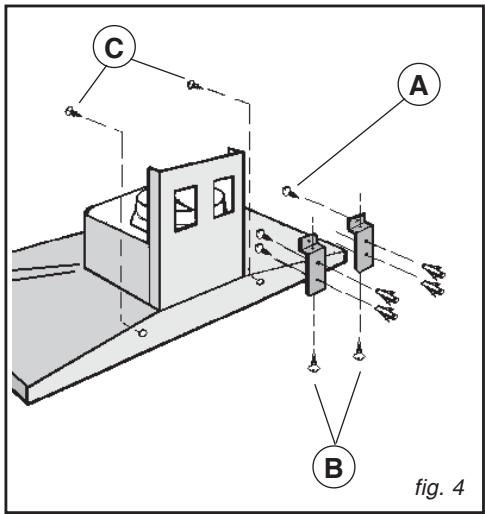

Fixation au mur:

Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 4 premiers trous que vous devrez percer, en respectant les mesures indiquées à la Fig. 3. Percez 4 trous et y placez les 4 chevilles (fournies en équipement). Fixez les étriers au mur au moyen des vis et des chevilles en dotation (Fig. 4). Avant d'accrocher la hotte, assurez-vous que les vis de fixation des étriers A sont dévissés de manière à ce qu'il soit possible d'accrocher la hotte. Ensuite, fixez la hotte au moyen des fentes rectangulaires qui se trouvent à l'arrière de l'appareil. Les fentes d'accrochage étant plus grandes que les étriers, vous pouvez régler la position horizontale de l'appareil en le déplaçant vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. Le réglage de l'appareil en hauteur se fait au moyen des vis des étriers B. Après ce réglage, fixez le tout en serrant les vis A et en introduisant les vis C.

Évacuation extérieure

• Au moyen des chevilles et des vis en dotation, fixez l'étrier supérieur de support de la cheminée au plafond et/ou au mur, de manière à ce qu'il soit aligné avec votre hotte (Fig. 5).
• Raccordez le conduit pour l’évacuation de l’air à la bouche de sortie d’air de la hotte ; utilisez un tuyau couple et bloquez-le sur la bouche de sortie d’air de la hotte à l’aide d’un collier métallique -Fig. 6- (le tuyau et le collier ne sont pas fournis).
• Pour la version évacuation, retournez la cheminée supérieure de façon à ce que les ouies d'évacuation d'air soient dans la partie du bas (Fig. 7).
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
• Fixez la cheminée décorative à l'étrier à l'aide des vis de fixation latérales (Fig.8A).

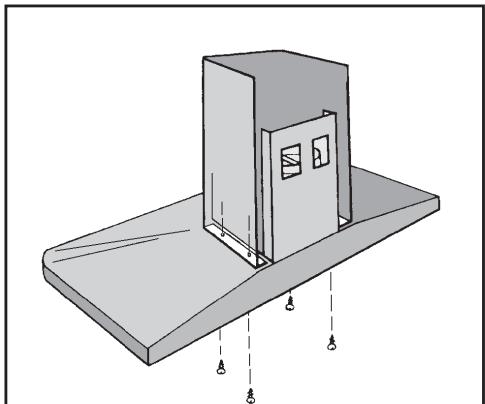

• Fixez la cheminée décorative inférieure à la hotte en utilisant les vis prévues à cet effet, en l'enfilant par la partie intérieure de la hotte (Fig.9A).

Votre hotte étant livrée en version recyclage, vous nevez prealablement retirer le filtre a charbon actif.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air. ATTENTION: avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tournier librement.

fig. 5

fig. 6

fig. 7

fig. 8

fig. 9

Recyclage

• Au moyen des chevilles et des vis en dotation, fixez l'étrier supérieur de support de la cheminée au plafond et/ou au mur, de manière à ce qu'il soit aligné avec votre hotte (Fig. 5).

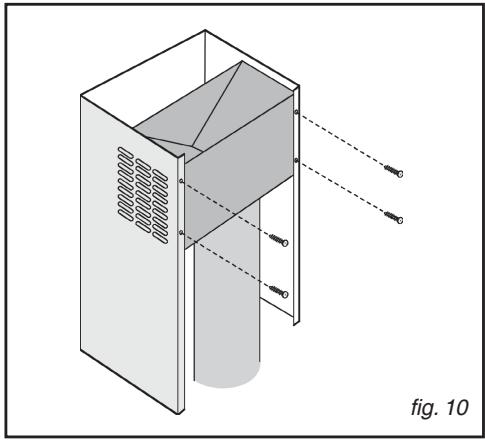

• Fixez le deflecteur (Fig. 10R) à la cheminée décorative supérieure au moyen des vis spéciales.
• Montez la bride (F) sur le déflecteur (Fig. 10).
• Reliez un tuyau couple spécial au déflecteur (Fig. 10T) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis).
• Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
• Approchez la cheminée décorative au haut de la hotte et fixez le tube d'évacuation de l'air à la bride.
• Fixez la cheminée décorative à l'étrier à l'aide des vis de fixation latérales (Fig. 8A).
• Fixez la cheminée décorative inférieure à la hotte en utilisant les vis prévues à cet effet, en l'enfilant par la partie intérieure de la hotte (Fig. 9A).

Description des commandes

Touche A: touche d'éclairage.

Touche B: touche ON/OFF moteur I vitesse.

Touche C: touche moteur II vitesse.

Touche D: touche moteur III vitesse.

E: voyant lumineux de fonctionnement du moteur.

fig. 11

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres à graisse

Il est important de veiller à nettoyer périodiquement les filtres à graisse.

Intervalle de nettoyage du filtre:

Le filtre à graissé doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois).

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher.

Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soit de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

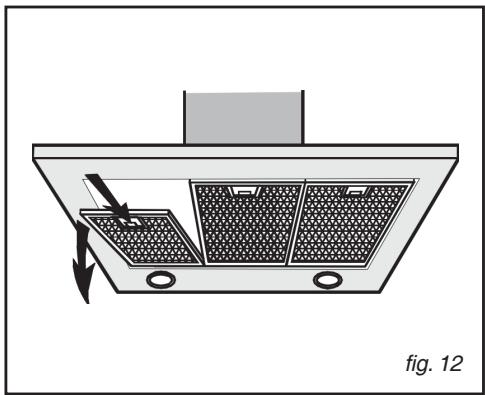

• Démontage du filtre àGRAISSE (fig. 12)

Enlever le filtre àGRAISSSE en poussant l'arrêt et en le faisant tourner vers l'extérieur.

Changement du filtre à charbon

Si l'appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement. Intervalle de remplacement du filtre:

Vous devrez remplacer le filtre à charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

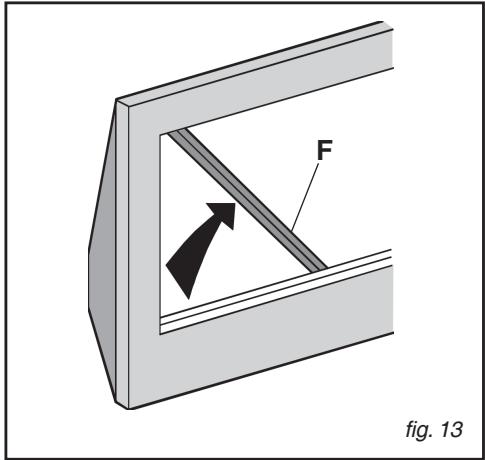

• Démontage du filtre à charbon (fig. 13)

Enlever le filtre à graissé en poussant l'arrêt et en le faisant tourner vers l'extérieur (Fig. 12).

Enlever les arrêts filtres (F) et replacer le filtre à charbon (Fig. 13).

Réf. filtre à charbon:

AK716AE1 pour le modèle DST61XD

AK719AE1 pour le modèle DST91XD

- Nettoyage et entretien de la carrosseire

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

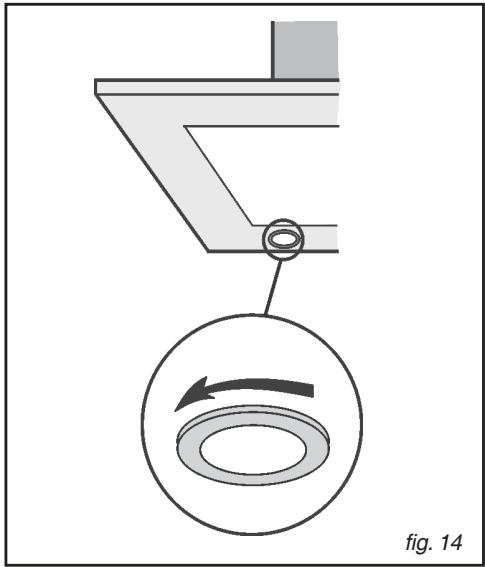

Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d'une montre et otez l'ampoule (Fig.14). Montez une ampoule de même type. ATTENTION: Ne pas toucher l'ampoule à main nue.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre àGRAISSSE	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondament et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaiselle sale ou des couverts en argent).
Filtrea charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la Hotte) et notez la date de changement.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée ou de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig. 15).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque : informations, conseils.
• Consultant facture pour connaître les contacts SAV.
