Type de produit	Récepteur audio-vidéo avec lecteur DVD intégré
Marque	THOMSON
Modèle	DPL930VD-RECEIVER
Puissance de sortie	5.1 canaux (enceintes avant, centrale, arrière et caisson de graves)
Formats audio pris en charge	Dolby Digital, DTS, Dolby Pro Logic II, Dolby 3 Stereo
Formats de disque compatibles	DVD Vidéo, VCD, SVCD, CD Audio, CD-R/RW, DVD±R/RW, MP3, JPEG, DivX
Tuner intégré	FM stéréo
Connectivité sans fil	Enceintes arrière sans fil (5,8 GHz)
Entrées audio	AUX 1, AUX 2
Sorties vidéo	SCART (Péritel), S-Vidéo, Composite (RCA jaune)
Sortie numérique optique	Oui
Alimentation	Secteur (AC)
Piles de télécommande	2 piles AAA (non fournies)
Consommation énergétique	Voir plaque signalétique au dos de l'appareil
Classe laser	Classe 1 (laser invisible, 780 nm, 5 mW max)
Sécurité	Ne pas ouvrir l'appareil, faisceau laser invisible. Confier toute réparation à un technicien qualifié.
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec ou légèrement humide. Ne pas utiliser de solvants.
Nettoyage des disques	Essuyer du centre vers l'extérieur avec un chiffon humide, en lignes droites.
Pièces détachées et réparabilité	Contacter un service après-vente agréé. Indice de réparabilité non communiqué.
Accessoires fournis	Récepteur DVD, 6 enceintes, télécommande, câbles d'enceintes, câble vidéo, fil d'antenne, piles, manuel d'utilisation
Code région DVD	2 (Europe, Moyen-Orient, Afrique du Sud, Japon)
Protection de l'environnement	Ne pas jeter les piles usées avec les ordures ménagères. Les rapporter à un point de collecte.

FOIRE AUX QUESTIONS - DPL930VD-RECEIVER THOMSON

Comment brancher les enceintes arrière sans fil ?

Le caisson de graves fait office d'émetteur sans fil (5,8 GHz). Reliez-le à l'appareil principal via la prise RJ45 et les câbles d'enceintes. Branchez les enceintes arrière au récepteur sans fil, puis allumez le récepteur. Le voyant LED clignote puis devient vert lorsque le signal est capté.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Allumez l'appareil, ouvrez le compartiment à disque, puis appuyez sur le bouton SUBWOOFER pendant 5 secondes jusqu'à ce que l'écran devienne noir. Le menu de sélection de langue apparaît. Attention : les stations radio et réglages surround sont perdus.

Quels types de disques puis-je lire ?

Ce lecteur supporte les DVD Vidéo, VCD, SVCD, CD Audio, CD-R/RW, DVD±R/RW, MP3, JPEG et DivX. Les DVD-ROM, DVD-RAM, CDV, SACD, DVD Audio ne sont pas compatibles. Vérifiez le code région (2).

Comment changer la langue du menu ?

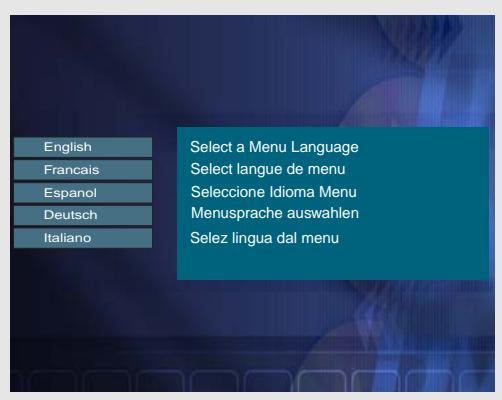

Lors de la première mise en marche, un menu de sélection de langue apparaît. Utilisez les flèches haut/bas pour choisir (Français, Anglais, etc.) et validez avec OK. Pour changer ultérieurement, accédez au menu de configuration.

Comment régler le son surround ?

Utilisez le bouton SURROUND de la télécommande pour basculer entre les modes : Dolby Pro Logic II (Movie, Music), Dolby 3 Stereo, etc. Le mode Dolby Digital est automatiquement activé avec les DVD compatibles.

Comment mémoriser une station radio ?

Sélectionnez la source TUNER, syntonisez la fréquence souhaitée, puis appuyez sur MENU. L'icône PRESET clignote. Entrez le numéro de préréglage (0-9) avec les touches numérotées. La station est mémorisée.

Comment équilibrer les niveaux des enceintes ?

Utilisez le générateur de tonalité d'essai : appuyez sur EQ. LEVEL pour accéder aux réglages de canal, puis choisissez le canal avec les flèches gauche/droite et réglez le niveau avec haut/bas. Le test parcourt chaque enceinte.

Que faire si je n'ai aucun son ?

Vérifiez que l'appareil n'est pas en sourdine (bouton MUTE). Assurez-vous que la source correcte est sélectionnée (DVD/CD, TUNER, AUX...). Contrôlez les connexions des enceintes et les réglages de volume. Si le problème persiste, consultez le guide de dépannage.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux et sec ou légèrement humide. N'utilisez jamais de solvants ou de nettoyants abrasifs. Pour les disques, essuyez du centre vers l'extérieur avec un chiffon humide, en lignes droites.

Comment jeter les piles usagées ?

Ne jetez pas les piles avec les ordures ménagères. Rapportez-les à un point de collecte (magasin, déchèterie) pour recyclage. Respectez l'environnement.

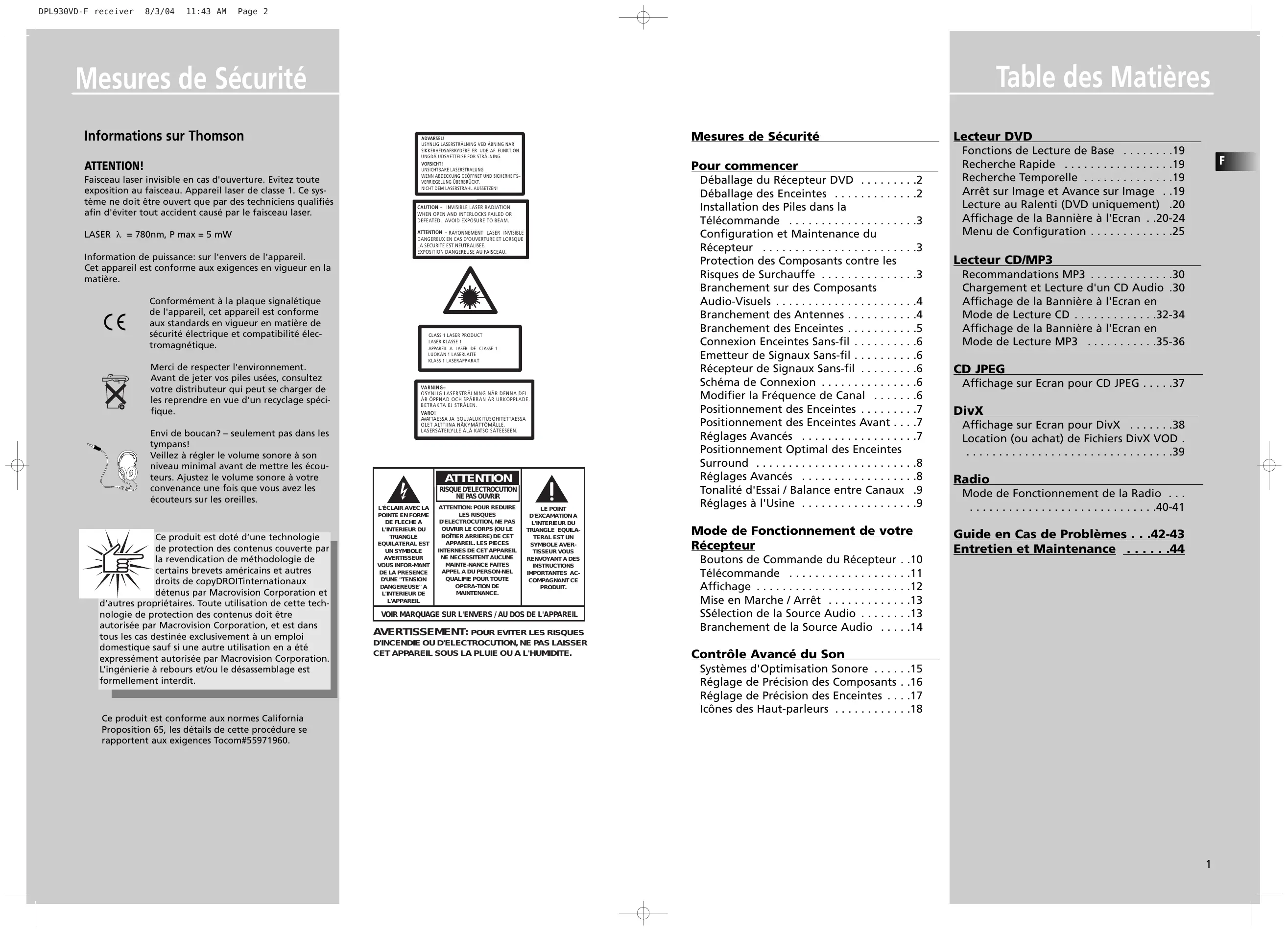

MODE D'EMPLOI DPL930VD-RECEIVER THOMSON

Informations sur Thomson

ATTENTION!

Faisceau laser invisible en cas d'ouverture. Evitez toute exposition au faisceau. Appareil laser de classe 1. Ce système ne doit être ouvert que par des techniciens qualifiés afin d'éviter tout accident causé par le faisceau laser.

LASER = 780nm , P max = 5 mW

Information de puissance: sur l'envers de l'appareil. Cet appareil est conforme aux exigences en vigueur en la matière.

Conformément à la plaque signalétique de l'appareil, cet appareil est conforme aux standards en vigueur en matière de sécurité électrique et compatibilité électromagnétique.

Merci de respecter l'environnement. Avant de jeter vos piles usées, consultez votre distributeur qui peut se charger de les reprendre en vue d'un recyclage spécifique.

Envi de boucan? – seulement pas dans les tympans! Veillez à régler le volume sonore à son niveau minimal avant de mettre les écouteurs. Ajustez le volume sonore à votre convenance une fois que vous avez les écouteurs sur les oreilles.

Ce produit est doté d'une technologie de protection des contenus couverte par la revendication de méthodologie de certains brevets américains et autres droits de copyDROITinternationaux détenus par Macrovision Corporation et

d'autres propriétaires. Toute utilisation de cette technologie de protection des contenus doit être autorisée par Macrovision Corporation, et est dans tous les cas destinée exclusivement à un emploi domestique sauf si une autre utilisation en a été expressément autorisée par Macrovision Corporation. L'ingénierie à rebours et/ou le désassemblage est formellement interdit.

Ce produit est conforme aux normes California Proposition 65, les détails de cette procédure se rapportent aux exigences Tocom#55971960.

ADVARSEL

USYNLIG LASERSTRÅLNING VED ÅBNING NAR SIKKERHEDSAFBRYDERE ER UDE AF FUNKTION. UNGDA UDSAETTELSE FOR STRÅLNING.

VORSICHT!

Déballage du Récepteur DVD .....2

Déballage des Enceintes .....2

Installation des Piles dans la

Télécommande ....3

Configuration et Maintenance du

Récepteur ....3

Protection des Composants contre les

Risques de Surchauffe ....3

Branchement sur des Composants

Audio-Visuels ....4

Branchement des Antennes .....4

Branchement des Enceintes .....5

Connexion Enceintes Sans-fil .....6

Emetteur de Signaux Sans-fil .....6

Récepteur de Signaux Sans-fil .....6

Schéma de Connexion .....6

Modifier la Fréquence de Canal .....6

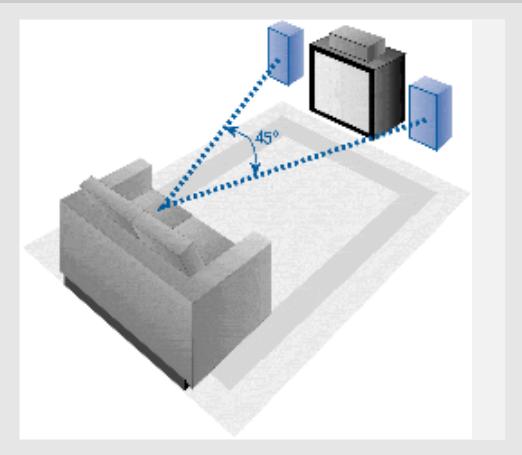

Positionnement des Enceintes .....7

Positionnement des Enceintes Avant . . . .7

Réglages Avancés .....7

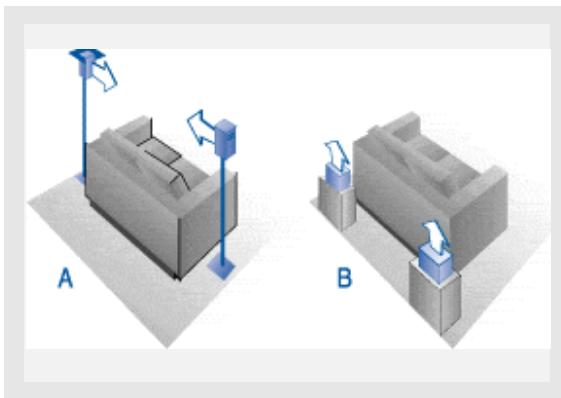

Positionnement Optimal des Enceintes

Surround 8

Réglages Avancés .....8

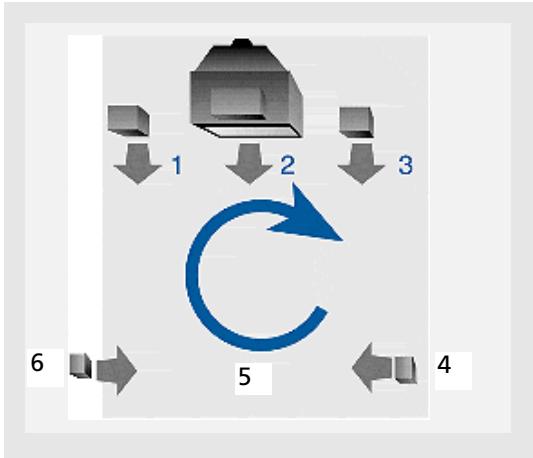

Tonalité d'Essai / Balance entre Canaux .9

Réglages à l'Usine .....9

Mode de Fonctionnement de votre Récepteur

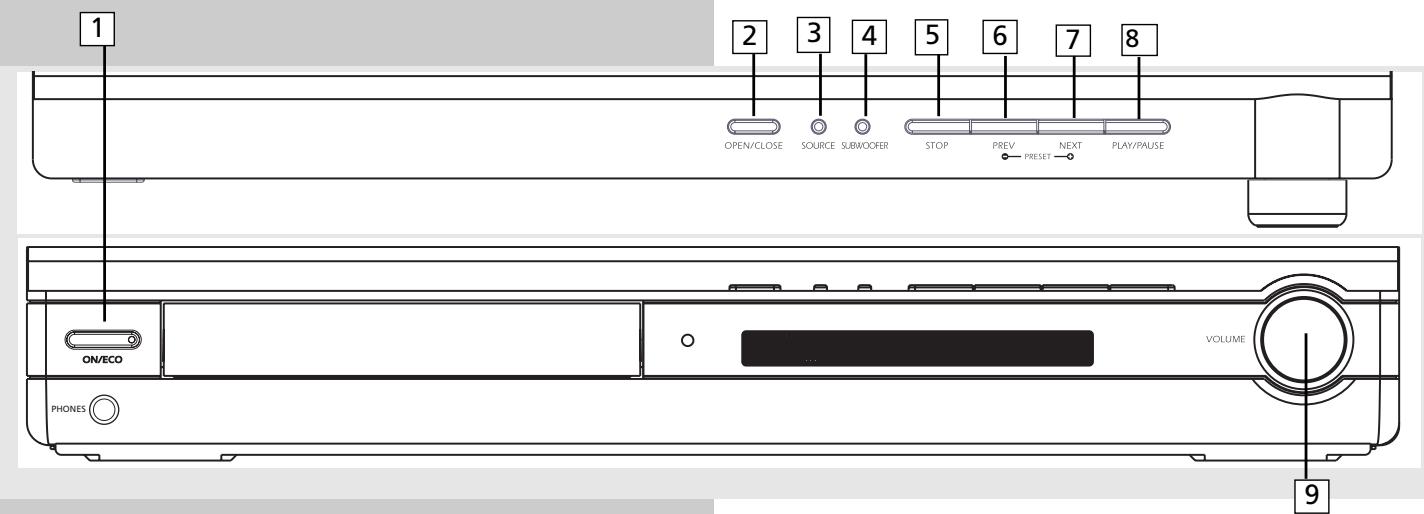

Boutons de Commande du Récepteur ..10

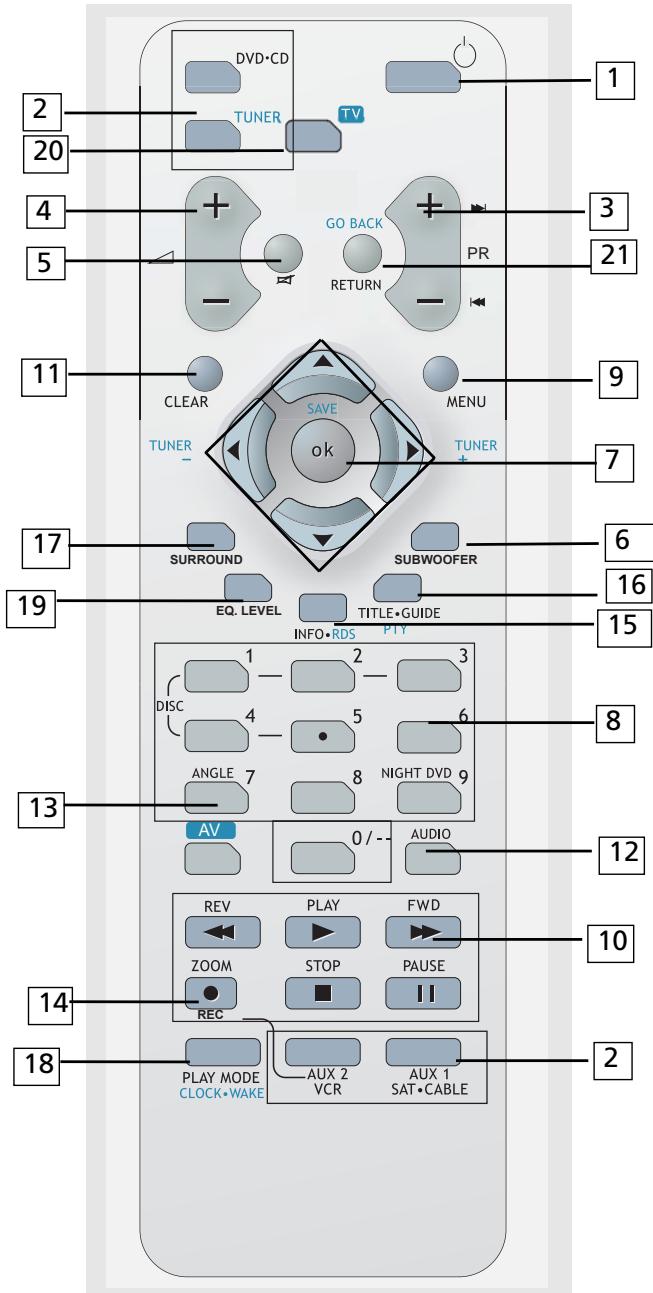

Télécommande .....11

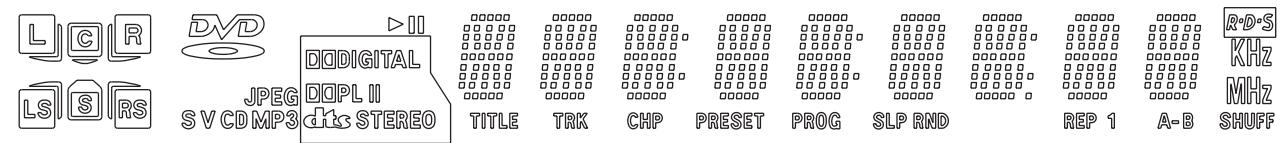

Affichage ....12

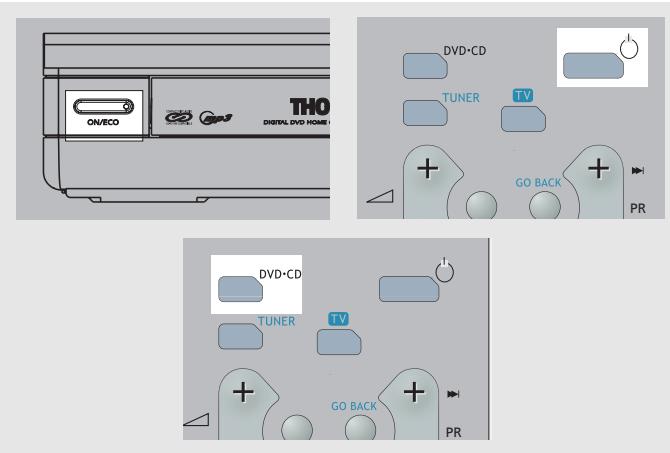

Mise en Marche / Arrêt .....13

SSélection de la Source Audio .....13

Branchement de la Source Audio .....14

Contrôle Avancé du Son

Systèmes d'Optimisation Sonore .....15

Réglage de Précision des Composants ..16

Réglage de Précision des Enceintes ....17

Icônes des Haut-parleurs .....18

Lecteur DVD

Fonctions de Lecture de Base .....19

Recherche Rapide .....19

Recherche Temporelle .....19

Arrêt sur Image et Avance sur Image ..19

Lecture au Ralenti (DVD uniquement) .20

Affichage de la Bannière à l'Ecran . .20-24

Menu de Configuration .....25

Lecteur CD/MP3

Chargement et Lecture d'un CD Audio .30

Affichage de la Bannière à l'Ecran en

Mode de Lecture CD .....32-34

Affichage de la Bannière à l'Ecran en

Mode de Lecture MP3 .....35-36

CD JPEG

Affichage sur Ecran pour CD JPEG .....37

DivX

Affichage sur Ecran pour DivX .....38

Location (ou achat) de Fichiers DivX VOD . 39

Radio

Mode de Fonctionnement de la Radio ... 40-41

Guide en Cas de Problèmes . . .42-43

Entretien et Maintenance .....44

Pour Commencer

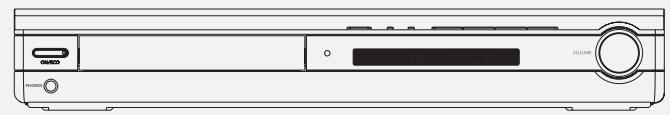

Déballage du Récepteur DVD

Vous devez trouver les éléments suivants:

Un récepteur DVD

Deux piles "AAA"

Un fil d'antenne

Un câble vidéo (fil unique) avec connecteurs RCA jaunes

• Un manuel d'utilisation
• un feuillet de recommandations sécuritaires
• Un Guide de Branchement Rapide

DVD-CD TUNER GO BACK PR TAG RETURN Clear MENU TUNER ok TUNER + SURROUND SUBWOOPER EQ. LEVEL INFO+IOS TITLE-GUIDE FTV DISC 1 2 3 4 5 6 ANGLE 7 8 MGHT DVD 9 AV 0/-- AUDIO REV PLAY FWD ZOOM STOP PAUSE REC 11 PLAY MODE CLOCK-WAKE AUX 2 VCR AUX 1 SAT+CABLE

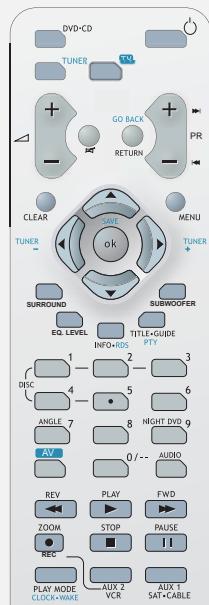

Une Télécommande (RCT311AC1)

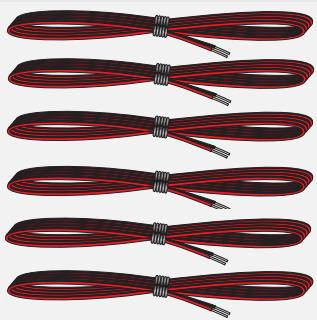

1 X câble rayé vert/gris pour le haut-parleur central

1 X câble rayé rouge/gris pour le haut-parleur avant droit
1 X câble rayé blanc/gris pour le haut-parleur avant gauche
1 X câble rayé violet/gris pour le caisson de graves
1 X câble rayé bleu/gris pour le haut-parleur arrière gauche
1 X câble rayé gris/gris pour le haut-parleur arrière droit

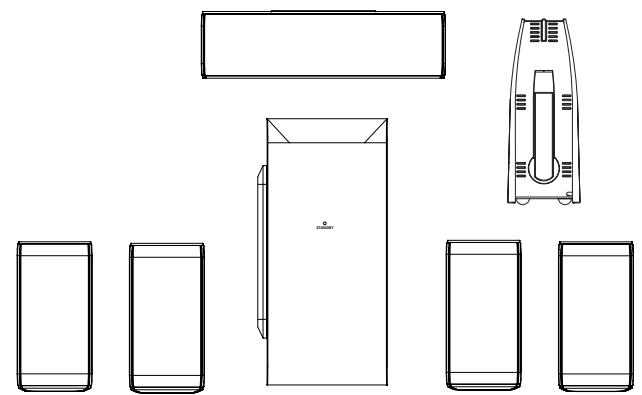

Déballage des Enceintes

- un kit d'enceintes comprenant 1 paire d'enceintes avant gauche et avant droite, 1 enceinte centrale, 1 caisson de graves, 1 récepteur de signaux sans-fil et 1 paire d'enceintes arrière gauche et droite.

DPL930VD

Installation des Piles dans la Télécommande

Insérez deux piles AAA en respectant les signes + et – sur le compartiment de piles. Pour utiliser la télécommande, pointez-la vers votre récepteur.

Configuration et Maintenance du Récepteur

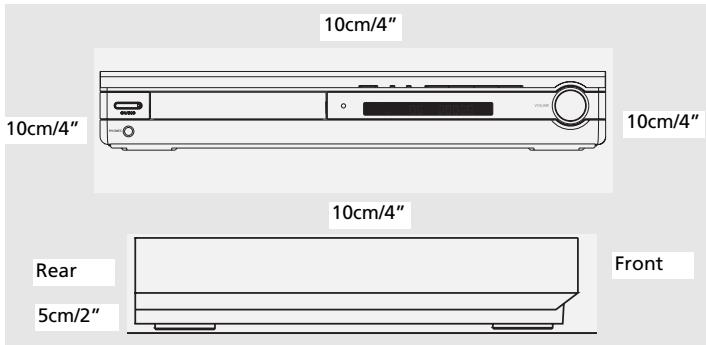

NOTE IMPORTANTE

- Respectez les distances indiquées ci-dessous pour maintenir une bonne ventilation. Si l'espace disponible est insuffisant, l'appareil peut chauffer, ce qui peut causer un mauvais fonctionnement et écourter la durée de vie de l'appareil.

• Ne pas brancher le cordon d'alimentation Courant Alternatif avant d'avoir procédé à tous les branchements.
• Ne pas utiliser votre appareil immédiatement après avoir transporté d'un endroit frais à une pièce chauffée; risque de condensation.
• Ne pas laisser votre appareil sous la pluie ou à l'humidité ni l'exposer à des températures extrêmes.
• Après avoir débranché l'appareil, nettoyez le boîtier extérieur avec un chiffon doux, ou avec une peau de chamois légèrement humide. Ne jamais utiliser de solvants puissants.

Précaution pour le maniement des disques :

• Ne touchez pas la surface enregistrée.
• N'utilisez pas de nettoyants pour disques sous forme de sprays, de solvants ou de liquides antistatiques.
• Si le disque est sale, nettoyez-le avec un tissu humidifié et essuyez depuis le centre vers l'extérieur. Essuyez en lignes droites et non en mouvements circulaires.
• Ne collez pas d'autocollants ou d'étiquettes sur le disque.
• Rangez le disque dans sa pochette après lecture.

Codes Régionaux

Votre lecteur DVD a été conçu pour traiter les informations stockées sur les DVD selon des codes régionaux. Les DVD possédant un code région différent de celui de votre lecteur DVD ne pourront être lus. Le code région applicable à votre lecteur DVD est le 2 (Europe, Moyen-Orient, Afrique du Sud, Japon). 'Toutes' signifie toutes les régions. Lors de l'achat d'un disque DVD, pensez à vérifier si son code région correspond bien à celui de votre lecteur.

Protection des Composants contre les Risques de Surchauffe

• Ne pas bloquer les trous d'aération des différents composants.
  Arrangez les composants de sorte que l'air puisse circuler librement.
• Ne pas empiler les différents composants les uns sur les autres.
• Veillez à assurer une bonne ventilation lorsque vous placez les différents composants sur une étagère.
• Placez le récepteur sur le rayon supérieur de l'étagère de sorte que l'air chaud qui s'échappe du récepteur n'affecte pas les autres composants.

Disques compatibles

Bien que de grandes avancées aient été faites afin d'assurer que le plus grand nombre possible de disques puissent être reconnus par votre lecteur, il est à l'heure actuelle impossible de garantir que certains disque non compatibles avec les standards audio CD, VCD et SVCD puissent être lus. Dans le cas de disques enregistrables et réenregistrables, leur compatibilité dépend du graveur, logiciel de gravure et disque DVD employé.

DVD vidéo - Les disques vidéo numériques - 12 cm et 8 cm, face simple ou double, couche simple ou double. Les DVD sont des disques optiques à haute densité sur lesquels sont enregistrées à l'aide de signaux numériques des images et de l'audio de haute qualité.

DVD-R, DVD-RW, DVD+R, DVD+RW - La plupart des disques DVD-R et DVD+R (à enregistrement unique), DVD-RW et DVD+RW (réenregistrables).

En fonction du graveur DVD et du disque employé. Les enregistrements utilisant des disques DVD-R et DVD+RW doivent être effectués en mode DVD Vidéo.

Les enregistrements utilisant des disques DVD+RW doivent être effectués conformément aux spécifications des disques DVD+RW ayant une capacité de 4,7 Go.

VCD, Video Compact Disc - CD sur lequel vous pouvez enregistrer jusqu'à 74 minutes de vidéo en qualité VHS accompagnée d'images fixes, de pistes audio et d'un menu interactif. SVCD, Super Video Compact Disc - La plupart des SVCD sont conformes aux standards IEC62107. Les SVCD peuvent être employés pour enregistrer jusqu'à 70 minutes de son numérique et d'images conforme aux standards MPEG-2 pour la vidéo et aux standards MPEG-1 pour l'audio.

CD Audio - Les CD audio (8 et 12cm)
CD-R, CD-RW - La plupart des disques CD-R (à enregistrement unique) et CD-RW (réenregistrables). Ce lecteur est capable de lire la plupart des disques CD-R. Les CD-R gravés lors d'une multisession d'enregistrement peuvent également être lus à condition que la session en question se soit achevée avant le début de la lecture du disque (en fonction du logiciel de gravure utilisé). Toutefois, en fonction du graveur CD, de l'ordinateur et du disque employé, il peut arriver que tous les disques ne soient pas lus correctement. Lors de la lecture d'un disque CD-R, il est tout à fait normal que votre appareil nécessite jusqu'à 30 secondes avant de reconnaître le disque inséré et d'en lancer la lecture. Si le disque n'est toujours pas reconnu après 30 secondes, retirez-le puis insérez-le à nouveau.
- Indépendamment de la capacité d'enregistrement effective du CD-R, n'utilisez jamais sa capacité dans son entièreté.
- Il est préférable d'employer des CD-R en lieu et place des CD-RW (CD réenregistrables) étant donné que, dans certains cas, la lecture des CD-RW peut être défectueuse.
- Utilisez toujours un logiciel de gravure CD de bonne qualité.
- Fermez toutes les applications ouvertes de votre ordinateur afin d'assurer le meilleur enregistrement possible du CD-R.

Disques non compatibles

DVD-ROM, DVD RAM, CDV, SACD, DVD Audio (Piste haute résolution). Les données intégrées à un CD Extra, les disques de forme non conventionnelle (par exemple en forme de cœur), les disques avec un code région différent de celui spécifié à l'arrière de votre lecteur.

Pour Commencer

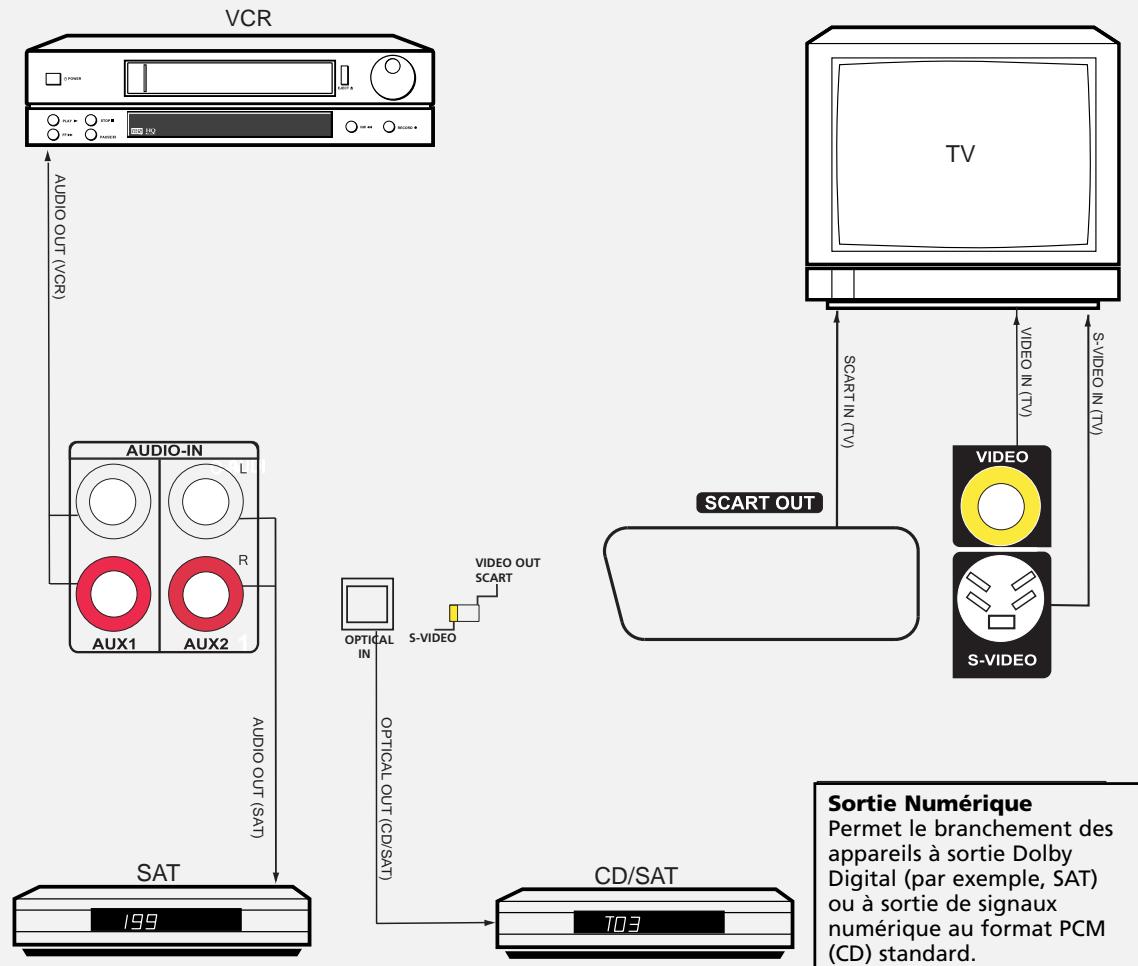

Branchement sur des Composants Audio-Visuels

Nous vous recommandons d'utiliser uniquement l'une des méthodes de branchement indiquées ci-après.

Réglage de la Sortie Vidéo

Pour votre sortie vidéo vous avez la possibilité d'utiliser soit la sortie S-vidéo ou SCART (Péritel – celle-ci étant la sortie par défaut). Essayez ensuite d'éteindre puis de rallumer votre appareil afin de vérifier s'il y a une distorsion de l'image sur le téléviseur.

Lorsque la sortie S-vidéo est sélectionnée, la sortie SCART (Péritel) fournira uniquement le signal vidéo composite. Lorsque la sortie SCART (Péritel) est sélectionnée, la sortie S-vidéo sera désactivée. Le signal vidéo composite est toujours disponible.

Sortie SCART (Sortie Péritel – câble non fourni avec cet appareil)

Le terminal vidéo SCART offre la meilleure qualité pour la réception du signal vidéo. Si votre téléviseur ne possède pas de terminal Péritel, vérifiez s'il existe une autre prise vidéo (Composite, S-vidéo) que vous pourriez employer pour le branchement de votre appareil. Cet appareil ne fournit pas de signal audio depuis la sortie SCART (Péritel).

S-VIDÉO

Pour la partie vidéo du signal, le S-vidéo offre une meilleure connexion que le vidéo composite (terminal de couleur jaune). Lors de la connexion du câble S-Vidéo, un câble vidéo composite (connecteur RCA jaune) doit aussi être utilisé.

Branchement des Antennes

L'antenne FM se connecte au terminal FM situé sur le panneau arrière de votre système.

Elles doivent être branchées afin de garantir une bonne réception.

ASTUCE

- Pour la réception des ondes FM, étendez l'antenne sur toute sa longueur et essayez l'Antenne à différents endroits dans la pièce jusqu'à ce que la réception soit optimale.

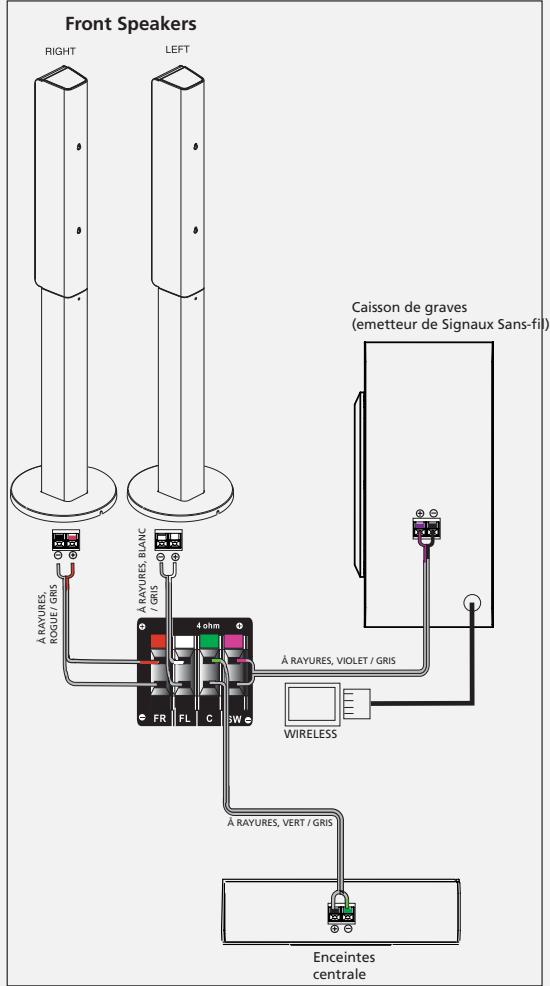

Caisson de graves (emetteur de Signaux Sans-fil) ÉA RAYURES, ROGUE / GRIS ÉA RAYURES, BLANC / GRIS FR FL C SW ÉA RAYURES, VIOLET / GRIS WIRELESS ÉA RAYURES, VERT / GRIS Enceintes avant Enceintes centrale

DPL930VD

Récepteur de Signaux Sans-fil À RAYURES, GRIS / GRIS À RAYURES, BLEU / GRIS Right Left Enceintes arrière

Front Speakers RIGHT LEFT À RAYURES, ROGLIE / GRIS À RAYURES, BLANC / GRIS 4 ohm FR FL C 3W Caisson de graves (emetteur de Signaux Sans-fi) À RAYURES, VIOLET / GRIS WIRELESS À RAYURES, VERT / GRIS Enceintes centrale

DPL2930

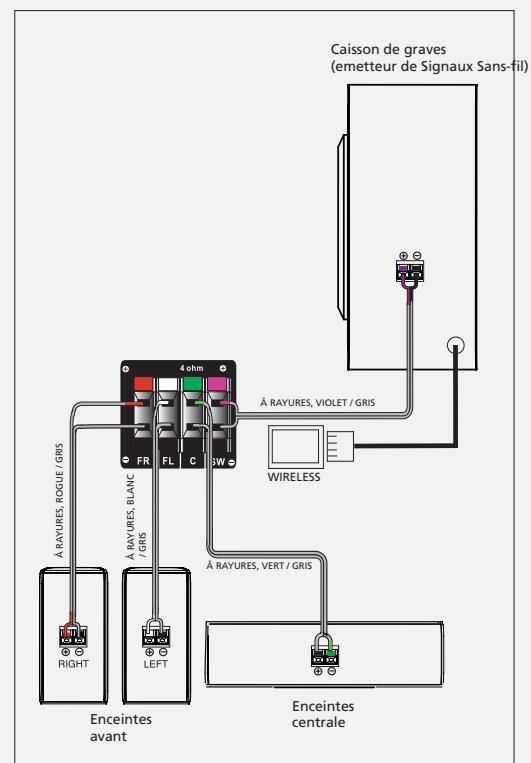

Branchement des Enceintes

Enceintes

Cet appareil est livré équipé de 6 enceintes (2 enceintes avant, 1 enceinte centrale, 2 enceintes arrière et 1 subwoofer). Afin de pouvoir bénéficier des effets surrounc les six enceintes doivent être branchées sur le récepteur.

Polarités des Enceintes

Lorsque vous branchez les enceintes, assurez-vous que les pôles (fil "+" sur le pôle "+" du récepteur) des fils des enceintes et des terminaux correspondent. Si vous inversez les fils, le son est déformé et manque de basse (effet "déphasé").

Ne branchez pas sur une prise terre la ligne de sortie, cela endommagerait le haut-parleur.

Branchement des Antennes et des Enceintes

Abaissez la languette du terminal de l'antenne pour insérer le fil.

Relâchez la languette pour coin- cer le fil dans le terminal.
NOTE: Veillez à ce que les extrémités des fils des Antennes et des Enceintes aux points de branchement soient débarrassées de leur enveloppe isolante.

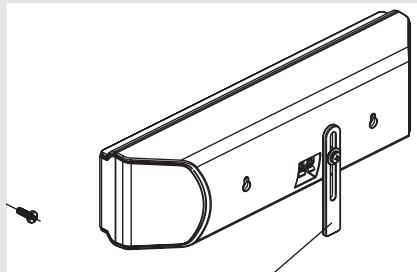

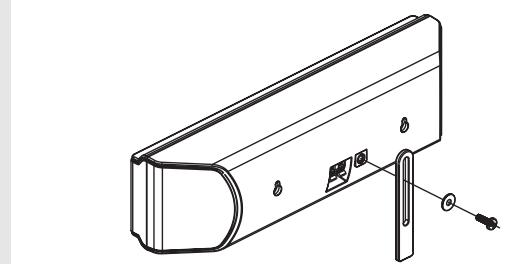

Barre-Support pour Enceinte Centrale (Optionnel)

1. Fixez la barre de support à l'aide de la vis et de la rondelle fournies en suivant l'illustration ci-dessous.

1. Déplacez la barre de soutien du téléviseur vers le haut ou le bas comme indiqué pour régler la hauteur de l'enceinte. Serrez la vis pour verrouiller le support dans cette position.

Faites coulisser vers le haut ou vers le bas pour obtenir la hauteur souhaitée.

Pour Commencer

SIGNAL DIGITAL LIGHT WIRELESS SYSTEM ON OFF POWER

ON 1 2 3

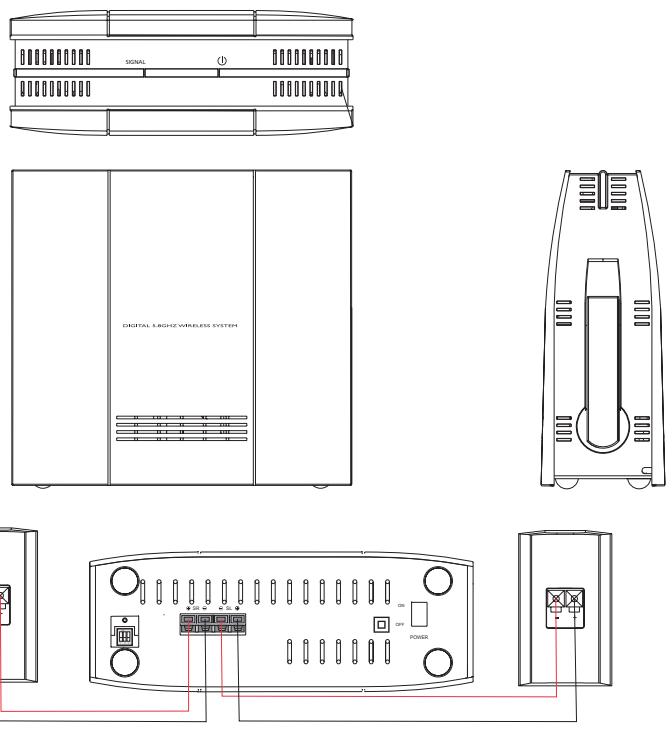

Connexion Enceintes Sans-fil

Emetteur de Signaux Sans-fil

Le Caisson de Graves fourni avec cet appareil agit également comme émetteur de signaux sans-fil. Il convertit le signal audio de l'appareil en fréquence radio de 5.8GHz et la transmet au récepteur. Reliez la prise téléphone (RJ45) située à l'arrière du Caisson de Graves à l'arrière de l'appareil principal ; chaque fois que l'appareil principal sera allumé, le caisson de graves transmettra le signal audio aux enceintes arrière via le récepteur sans-fil.

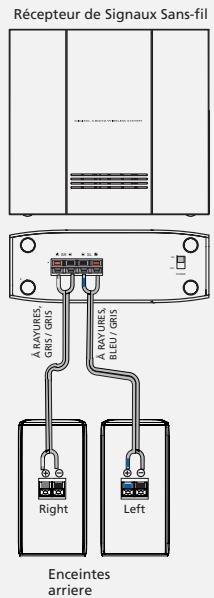

Récepteur de Signaux Sans-fil

Le récepteur de signaux sans-fil captera le meilleur signal audio émit par l'une de ses antennes et le reconvertira à son format d'origine avant de le transmettre aux enceintes arrière.

Schéma de Connexion

1. Reliez le Caisson de Graves (émetteur) à l'appareil principal via la prise téléphone (RJ45) et câbles d'enceintes.
2. Reliez les enceintes arrière au récepteur sans-fil et branchez le cordon d'alimentation sur une prise secteur.
3. Assurez-vous que l'émetteur est en mode STANDBY avant d'appuyer sue le bouton POWER pour allumer le récepteur.
4. Le voyant LED du récepteur se mettra à clignoter lors de la recherche d'un signal ; une fois celui-ci trouvé, il s'allumera en vert.
5. Positionnez l'antenne du récepteur et de l'émetteur afin d'obtenir le meilleur signal possible.

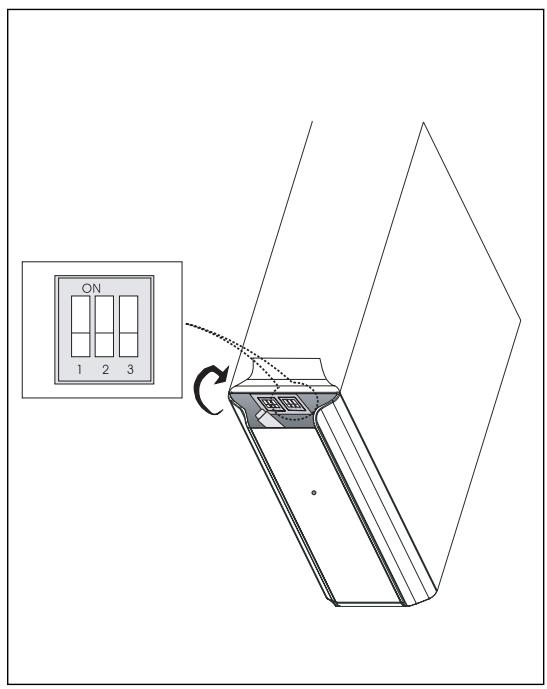

Modifier la Fréquence de Canal

Pour réduire au maximum l'interférence d'autres systèmes fonctionnant sur la fréquence 5.8 GHz (Téléphones cellulaires, LAN sans-fil), vous avez la possibilité de sélectionner un canal de transmission différent. Le sélecteur de canal se situe sur le panneau frontal du Caisson de Graves (émetteur). Vous pouvez modifier le canal de transmission en vous aidant du tableau ci-dessous:

Canal	Position 1	Position 2	Position 3
1	Off	On	On
2	On	On	Off
3	Off	On	Off
4	On	Off	On
5	Off	Off	On
6	On	Off	Off

Note:

1. Après avoir sélectionné un canal de transmission différent, il vous faut éteindre puis rallumer l'appareil principal.
2. Si quelqu'un se déplace entre l'émetteur

et le récepteur, cela peut provoquer des interférences.

1. La portée maximale de la transmission se situe à 10 mètres - les murs et autres obstacles peuvent affecter la portée de la transmission.
2. Nous vous conseillons de placer le récepteur aussi haut que possible.
3. La réception sera amoindrie si vous dirigez la partie arrière ou inférieure latérale du récepteur vers l'émetteur.
4. Si la réception est mauvaise, essayez de déplacer le récepteur.

Pour Commencer

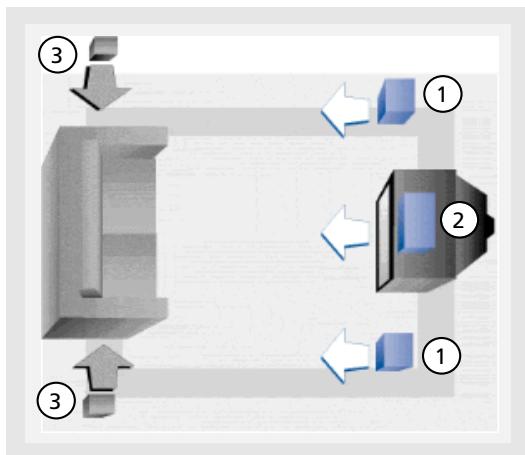

Positionnement des Enceintes

① Gauche, Droite (Enceintes Avant)

Conduisent essentiellement la musique et les effets sonores.

② Center

En mode Surround, l'enceinte centrale conduit la plupart des dialogues ainsi que la musique et autres effets sonores. Elle doit être placée entre les enceintes gauche et droite.

③ Surround (Enceintes Arrière)

Leur positionnement est vital à la création d'un champs sonore parfaitement homogène.

Subwoofer

Un subwoofer est conçu pour reproduire des effets sonores basses fréquences puissants (explosions, grondements d'un vaisseau spatial, etc.), ce qui permet de plonger l'audience dans le feu de l'action de façon spectaculaire.

Ecran de Protection Magnétique

Des enceintes placées à moins de 60cm de votre téléviseur doivent être munies d'un écran de protection magnétique afin d'éviter toute distorsion de l'image. Les enceintes avant et centrale livrées avec le sont équipées d'un écran de protection magnétique pour protéger votre téléviseur.

Il n'est pas conseillé de placer les haut-parleurs arrière et le caisson de graves à proximité de votre téléviseur.

Avec la permission de Dolby Laboratories

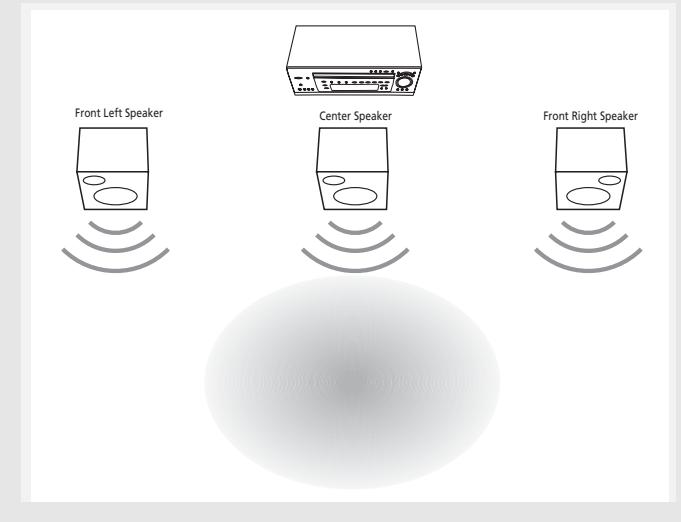

Positionnement des Enceintes Avant

Même si vous ne pouvez pas dupliquer exactement cette configuration idéale pour votre salle de cinéma à domicile, les suggestions suivantes pour le positionnement des enceintes vous permettront d'obtenir des résultats tout à fait satisfaisants.

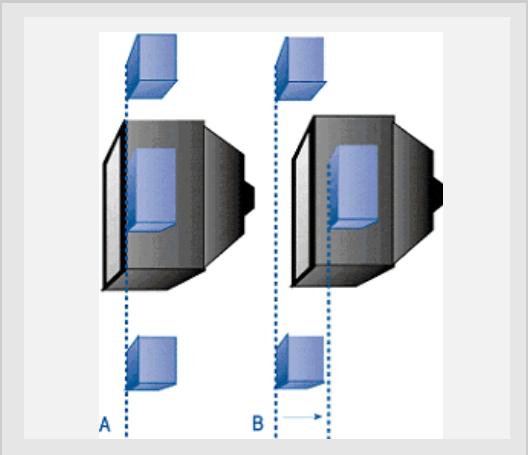

Alignement

Alignez l'enceinte centrale à distance égale (A) ou légèrement à l'arrière (B) des enceintes gauche et droite, mais pas à l'avant de celles-ci.

Avec la permission de Dolby Laboratories

Arrangement Avancé

Angle

Placez les enceintes gauche et droite de sorte qu'elles for-ment un angle de 45 degrés avec votre position de visionnage favorite pour dupliquer la perspective de l'ingénieur du son.

Avec la permission de Dolby Laboratories

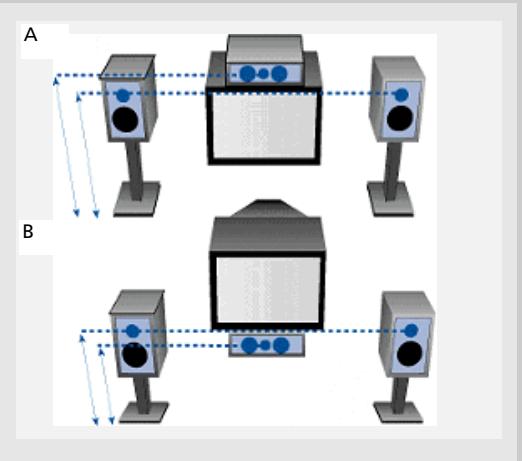

Hauteur

Les conducteurs moyennes et basses fréquences des trois enceintes avant doivent être, dans la mesure du possible, à la même hauteur. Pour ce faire, il s'avère souvent nécessaire de placer l'enceinte centrale directement au dessus (A) ou en dessous (B) de votre téléviseur.

Avec la permission de Dolby Laboratories

Pour Commencer

Positionnement Optimal des Enceintes Surround

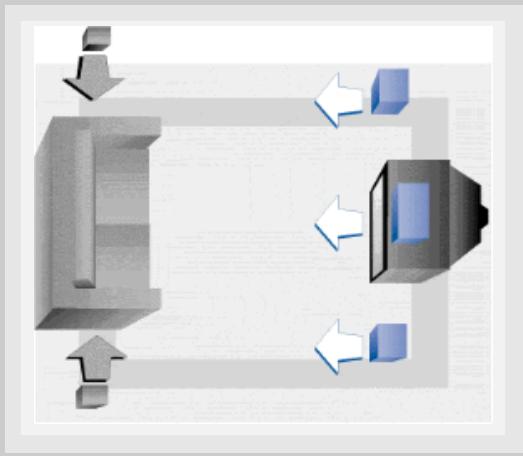

Emplacement

Si possible, placez les enceintes surround de l'un ou l'autre côté du champs d'écoute, et non pas à l'arrière de celui-ci.

Avec la permission de Dolby Laboratories

Hauteur

Si l'espace dont vous disposez le permet, installez les enceintes surround à 60-90cm au-dessus des spectateurs. Ceci permet de minimiser les effets de proximité.

2-3 ft.

Avec la permission de Dolby Laboratories

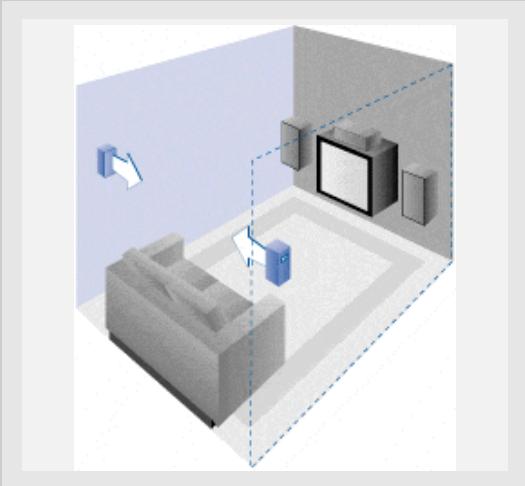

Direction

Positionnez les enceintes surround l'une en face de l'autre et non pas vers le bas en direction des spectateurs. Ceci permet de créer un champs sonore surround plus ouvert et plus spacieux.

Avec la permission de Dolby Laboratories

Arrangement Avancé

Autres possibilités pour le Positionnement des Enceintes Surround

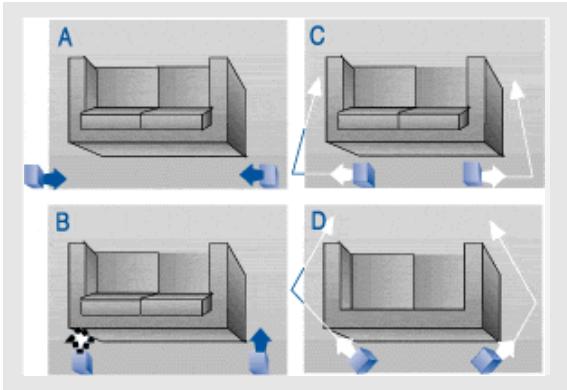

Mur de Derrière

Si le montage sur le mur de derrière est la seule possibilité, positionnez les enceintes surround l'une en face de l'autre (A), vers l'avant de la pièce (B) ou encore en direction des murs latéraux (C, D). Expérimentez en positionnant les enceintes à différents endroits jusqu'à ce que les sons surround semble vous envelopper et non pas provenir de l'arrière de la pièce.

Avec la permission de Dolby Laboratories

Pas de Murs Adjacents

Vous pouvez monter les enceintes surround sur des pieds placés face à face pour vous rapprocher des conditions idéales d'un montage sur murs latéraux (A) ou encore sur les côtés ou à l'arrière du champs de visionnage et orientées vers le haut. Dans le dernier cas de figure, vous pouvez les poser directement sur le sol, ou de préférence, à un demi-mètre du sol par exemple sur des tables basses (B).

Avec la permission de Dolby Laboratories

Tonalité d'Essai / Balance entre Canaux

Balance entre Canaux

Votre récepteur est équipé d'un générateur de signaux d'essai qui permet d'équilibrer les canaux. Tandis que le signal "voyage" d'un canal à l'autre, ajustez les boutons de contrôle de niveau jusqu'à ce que la hauteur du son soit commune aux différents canaux. (pour plus d'informations, merci de vous référer à la section Conduite d'Essais / Configuration).

Veuillez consulter la rubrique "Réglage avancé des haut-parleurs" pour plus de détails.

Avec la permission de Dolby Laboratories

Réglage de Niveau & Niveau du Canal Surround

Même lorsque vous ajustez la hauteur du son du canal surround de sorte qu'il soit identique aux autres canaux sur le signal d'essai, vous remarquerez dans la pratique que le canal surround sur des matériaux programmés a une hauteur du son largement inférieure aux canaux avant. Ne soyez pas tenté de réajuster le niveau surround; les producteurs utilisent le surround essentiellement pour la création d'atmosphères et ambiances subtiles, et très rarement pour la création d'effets spéciaux. Un bon mixage surround n'attire jamais l'attention; si cela été le cas, cela finirait rapidement par déranger.

DOLBY

DIGITAL

DOLBY

SURROUND

PRO LOGIC II

Dolby Digital Fabriqué sous licence de Dolby

Laboratories, "Dolby" "Pro Logic", et le double D sont des marques déposées de Dolby Laboratories.

Copyright 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.

Pour Commencer

Paramètres d'Usine

Lorsque vous allumez votre appareil pour la première fois, il est réglé sur les paramètres par défaut suivants :

Fonction = DVD/CD

Réglage du Volume = 16

Basses & Aigus = 0 dB

Niveau du Canal = 0 dB

Caisson de Graves = FORT

Réinitialisation aux paramètres par défaut

Lorsque l'appareil est allumé et que le compartiment à disque est ouvert, appuyez sur le bouton SUBWOOFER pendant 5 secondes jusqu'à ce que l'écran ne passe au noir et que le menu initial de sélection de la langue s'affiche. Tous les réglages du système ainsi que le mot de passe parental seront réinitialisés aux paramètres par défaut.

Note:

Toutes les stations radio programmées et réglages du son sourround sont perdus lorsque vous rétablissez les réglages de l'usine.

DIGITAL

SURROUND

Fabriqué sous licence de Digital Theater Systems, Inc. Brevet américain No.

5,451,942; 5,956,674; 5,974,380;

5,978,762; 6,226,616; 6,487,535 et autres

brevets internationaux émis et en cours. "DTS" en

"DTS Digital Surround" est une marque déposée de

Mode de Fonctionnement de votre Récepteur

Commandes du récepteur

1. ON / ECO

- Permet d'allumer ou d'éteindre votre appareil.

2. OPEN / CLOSE

- Appuyez sur ce bouton pour ouvrir / fermer la porte du compartiment CD.

3. SOURCE

- Permet de sélectionner la source d'entrée. Par exemple, DVD/CD, VCR, etc.

4. SUBWOOFER

- Appuyez sur ce bouton pour basculer entre les divers modes du caisson de graves.

5. STOP

Permet d'arrêter la lecture du DVD/CD.

6. PRESET - / PREV

• En mode tuner, permet de passer à l'emplacement mémoire précédent.
• En mode CD, permet de revenir au début de la piste ou de passer à la piste précédente ; en mode DVD (uniquement lors de la lecture), permet de revenir au début du chapitre ou de passer au chapitre précédent.

7. PRESET + / NEXT

• En mode tuner, permet de passer à l'emplacement mémoire suivant.
• En mode CD, permet de passer à la piste suivante et en mode DVD permet de passer au chapitre suivant (uniquement lors de la lecture).

8. PLAY/PAUSE

Permet de démarrer et d'interrompre la lecture du DVD/CD.

9. VOLUME

Permet d'ajuster le niveau du volume sonore.

Télécommande

Assurez-vous de bien avoir inséré les piles dans leur compartiment. Vous pouvez vérifier le fonctionnement de la télécommande en appuyant sur n'importe quel bouton.

DVD•CD TUNER TV GO BACK PR RETURN CLEAR SAVE OK MENU TUNER SUBWOOFER SURROUND EQ. LEVEL TITLE•GUIDE INFO•RDS Pty DISC 4 5 6 ANGLE 7 8 NIGHT DVD 9 AV 0 / - AUDIO REV PLAY FWD ZOOM STOP PAUSE REC PLAY MODE AUX 2 AUX 1 CLOCK•WAKE VCR SAT•CABLE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1. ON•OFF

- Permet d'allumer ou d'éteindre le récepteur.

2. Boutons de Sélection de Source

- Permet d'allumer et de sélectionner l'une des sources audio/vidéo. (Les fonctions attribuées aux boutons seront réarrangées si le mode AUX 1 ou AUX 2 est sélectionné ; ces fonctions varient selon le composant utilisé)

3. PR+, PR-

- En mode TUNER, permet de sélectionner une station préréglée. - Permet de passer au chapitre, piste ou image précédent ou suivant, selon que vous vous trouviez en mode DVD, CD, mp3 ou JPEG.

4. VOL+, VOL- (Boutons de Volume)

- Permettent de régler le volume sonore.

5. MUTE

- Permet de couper/rétablir le son de toutes les sorties audio.

6. SUBWOOFER

- Permet de sélectionner le niveau de sortie du caisson de graves (CAISSON DE GRAVES DOUX, CAISSON DE GRAVES EQUILIBRE, CAISSON DE GRAVES FORT, CAISSON DE GRAVES ELEVE).

7. Boutons de Réglage

- En mode TUNER, utilisez les boutons fléchés pour remonter ou descendre d'une fréquence radio. - une pression sur OK donnera accès au mode de réglage des fonctions. - une nouvelle pression sur OK donnera accès aux fonctions rétro-éclairage

Mode de Fonctionnement de votre Récepteur

et mise en veille ; utilisez les boutons GAUCHE et DROIT pour effectuer les changements.
- Une fois qu'apparaît sur l'affichage le paramètre que vous souhaitez modifier (rétro-éclairage, mise en veille etc.), appuyez sur le bouton HAUT ou
BAS pour effectuer les changements.
- En mode DVD/CD/JPEG, utilisez les boutons fléchés pour naviguer dans le menu OSD, appuyez ensuite sur OK pour valider votre choix.

8. Boutons Numérotés

- En mode Tuner, permet de sélectionner une station préréglée.

- En mode DVD/CD, accédez au menu déroulant en appuyant sur INFO, puis utilisez les boutons fléchés pour sélectionner le paramètre que vous souhaitez régler. Utilisez les boutons Numérotés pour entrer directement la valeur de l'option sélectionnée (par ex. numéro de la piste CD)

9. MENU

- En mode Tuner:

- Appuyez sur ce bouton pour mémoriser la fréquence sélectionnée. L'icône "PRESET" s'allumera en clignotant sur l'affichage. Durant le clignotement de ce message, entrez le chiffre de l'emplacement mémoire dans lequel vous souhaitez mémoriser la fréquence. - En mode DVD, appuyez pour accéder au menu de réglage des titres DVD.

10. Boutons de Fonctionnement

- Appuyez sur le bouton DVD/CD de la télécommande pour accéder au mode DVD/CD. En mode DVD/CD, vous pouvez utiliser les boutons de fonctionnement pour lancer la lecture, l'arrêter, l'interrompre etc.

11. CLEAR

- Dans le menu OSD, appuyez sur ce bouton pour retourner au menu principal.

12. AUDIO

- En mode Tuner, utilisez ce bouton pour basculer entre le son ST et MONO et vice-versa. - En mode DVD, appuyez sur ce bouton pour sélectionner un canal audio différent (si disponible).

13. ANGLE (DVD uniquement)

- Appuyez sur ce bouton pour sélectionner un angle d'affichage différent.

14. ZOOM (DVD / JPEG uniquement)

- Appuyez sur ce bouton pour sélectionner un degré de zoom.

15. INFO

- Appuyez sur ce bouton pour afficher les informations sur la lecture.

16. TITLEoGUIDE

- Appuyez sur ce bouton pour accéder aux menu des titres en mode DVD.

17. SURROUND

- Utilisez ce bouton pour modifier les paramètres du son surround.

18. PLAYMODE

- Appuyez sur ce bouton pour basculer entre les divers mode de lecture disponibles. (Répétition du chapitre etc.)

19. EQ. LEVEL

• Utilisez ce bouton pour sélectionner l'un des réglages d'égaliseur, réglage BASS/TRE et réglage du canal.
• En mode réglage de l'égaliseur, utilisez le bouton GAUCHE/DROIT pour modifier les paramètres.
• En mode réglage BASS/TRE, utilisez le bouton HAUT/BAS pour régler le niveau de sortie.
• En mode réglage de canal, utilisez le bouton GAUCHE/DROIT pour sélectionner un canal, puis utilisez le bouton HAUT/BAS pour régler le niveau de sortie.

20. TV

- Appuyez sur ce bouton pour sélectionner le téléviseur.

Fonctions en mode TV (disponibles uniquement lors de l'utilisation d'un TELEVISEUR THOMSON)

3. PR+, PR-

- Appuyez pour changer de chaîne.

7. GAUCHE / DROIT

- Appuyez pour utiliser la fonction zoom (uniquement avec un téléviseur 16:9)

9. MENU

- Appuyez sur ce bouton pour quitter le menu.

15. INFO (Jaune)

- Utilisez ce bouton pour obtenir des informations sur la chaîne.

16. TITLE.GUIDE (Bleu)

- Utilisez ce bouton pour afficher le guide programmé.

21. GO BACK

- Utilisez ce bouton pour revenir à la chaîne précédemment regardée.

Note:

Les touches décrites ci-dessous fonctionnent sous réserve que la fonction correspondante soit disponible sur le téléviseur ou le magneétoscope.

Mode de Fonctionnement de votre Récepteur

Affichage

L C R DVD L S R S V CD MP3 JPEG DODIGITAL DOPL II dks STEREO TITLE TRK CHP PRESET PROG SLP RND REP 1 A-B SHUFF R-D'S KHZ MHz

DVD / VCD / CD / mp3

- Appareil en mode DVD, VCD, CD ou mp3.

DIGITAL

- La sortie audio est en mode Dolby Digital. (Pour DVD uniquement)

PL

- La sortie audio est en mode Dolby PL II Movie, Dolby PL II Music ou Dolby Prologic Emulation.

DTS

- La sortie audio est en mode DTS. (Pour entrée DVD uniquement)

RND

- Le mode de Lecture Aléatoire est activé.

- Mode de lecture utilisé.

- Mode de mise en pause utilisé.

TITLE

- Numéro du titre pour lecture DVD.

TRK

- Numéro de la piste du DVD en cours.

CHP

- Numéro du chapitre pour lecture DVD.

PROG.

- Le mode de Programmation est activé.

STEREO

- Signal tuner stéréo détecté.

KHz / MHz

- Unité de mesure de la fréquence tuner.

- Icônes des haut-parleurs.

SLP

- Le mode de Mise en Veille est activé.

Allumer/éteindre

- Pour allumer le récepteur, appuyez une fois sur le bouton ON/ECO du récepteur pour désactiver le mode de veille. Appuyez ensuite sur l'un des boutons de source ou sur ON/OFF de la télécommande pour allumer l'appareil.

- Une fois le récepteur allumé, appuyez sur le bouton ON/OFF de la télécommande ou sur ON/ECO du récepteur pour retourner au mode de veille.

Lorsque vous allumez votre appareil pour la première fois:

1. Lorsque vous allumez votre appareil pour la première fois, un menu de démarrage s'affichera sur votre écran.

English Francais Espanol Deutsch Italiano Select a Menu Language Select langue de menu Seleccione Idioma Menu Menusprache auswahlen Selez lingua dal menu

1. Utilisez les boutons HAUT/BAS pour sélectionner la langue de votre choix, appuyez ensuite sur OK.

2. La langue que vous aurez ainsi sélectionnée deviendra la langue par défaut du menu.

Note:

Lorsque le menu de réglage apparaît sur l'affichage, le bouton OPEN/CLOSE n'est pas disponible.

Mode de Fonctionnement de votre Récepteur

Sélection de la source audio

Lorsque l'une des sources audio est sélectionnée, l'entrée audio correspondante sera automatiquement activée. Votre récepteur agit tel un interrupteur entre les différentes sources qui y sont connecté.

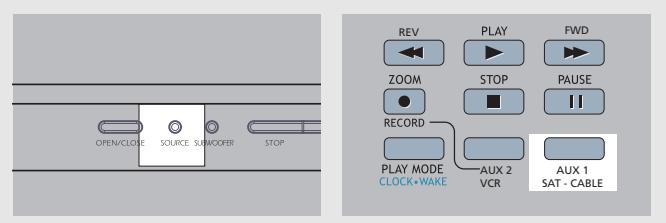

Exemple 1:

Si vous branchez un lecteur MD sur l'entrée AUX 1 du récepteur et appuyez ensuite sur le bouton SOURCE jusqu'à ce que "AUX 1" apparaisse sur l'affichage, vous serez en mesure d'obtenir le signal émis par le lecteur MD.

OPEN/CLOSE SOURCE SURMOFER STOP REV PLAY FWD ZOOM STOP PAUSE RECORD PLAY MODE AUX 2 CLOCK+WAKE VCR SAT - CABLE AUX 1

Branchement de la Source Audio

Vous pouvez relier 2 sources audio à votre amplificateur:

Bouton Source(télécommande)

Connecteur correspondant(panneau arrière du récepteur)

- DVD/CD

intégré

- TUNER

intégré

- AUX 1

AUX 1 IN

- AUX 2

AUX 2 IN

Lorsqu'une source est sélectionnée, le nom de la source sélectionnée apparaît à l'affichage.

Note:

1. Votre récepteur est équipé d'un syntonisateur intégré. Il vous suffit de connecter l'antenne correspondante au dos du récepteur pour recevoir des stations radio

(plus d'informations à la section Syntonisateur).

1. Le récepteur est également équipé d'un lecteur
   DVD/CD. Appuyez sur le bouton SOURCE sur l'unité centrale ou sur le bouton DVD/CD sur la télécommande pour activer la fonction correspondante.
2. D'autres sources (cassettes, etc.) peuvent être connectées sur cet appareil à condition que les connexions soient compatibles.
3. Merci de vous référer à la section "Branchement sur des Composants Audio-Visuels" pour plus d'informations.

Systèmes d'Optimisation Sonore

Ce récepteur est équipé de différents systèmes intégrés d'optimisation sonore.

Dolby Pro Logic II

Le mode Pro Logic II utilise des circuits intégrés pour guider les signaux audio des canaux Gauche, Central, Droit et Surround Gauche et Droit et utilise les cinq enceintes pour la lecture de sources à la fois Stéréo et Dolby Pro Logic, telles que téléviseur ou magnétoscope. Dolby Pro Logic II inclut Dolby Pro Logic II Movie, Dolby Pro Logic II Music et Dolby Pro Logic.

Vous pouvez utiliser ce mode qui s'adapte sur n'importe quelle source de programme stéréo et apprécier l'expérience qu'offre son multi-voie.

Front Left Speaker

Front Right Speaker

Rear Left Speaker

Rear Right Speaker

Dolby 3 Stereo

Le mode 3 Stereo permet de rediriger les signaux Surround vers les enceintes avant gauche et droite lorsque seules les enceintes avant et centrale sont utilisées.

3 Stereo

Contrôle Avancé du Son

Dolby Digital

Le mode Dolby Digital vous permet de bénéficier d'un son surround audionumérique grâce à l'encodage du logiciel sous le format Dolby Digital. Dolby Digital permet d'obtenir une meilleure qualité sonore et une plus grande présence que le Dolby Surround.

Cet appareil est équipé d'un Dolby Digital 5.1 Canaux de sorte que vous puissiez bénéficier d'un son surround audionumérique optimal. Etant différent du Dolby Pro Logic où seuls quatre canaux (Avant Gauche, Avant Droit, Central et Arrière) sont utilisés, ce nouveau système assure une séparation stéréo des enceintes arrière (Arrière Droite, Arrière Gauche). Ces 5 canaux associés à un canal subwoofer pour les basses fréquences (canal 0.1) constitue une entrée à 5.1 Canaux (ou 6 Canaux) en Dolby Digital pour un son des plus sophistiqués.

DTS (Digital Theater Systems) est un système numérique d'ambiance qui délivre 6 canaux audio à 20 bits de qualité supérieure,. Il offre 5 canaux à gamme étendue plus un canal spécial pour effets basse fréquence (LFE), destiné aux haut-parleurs d'extrême grave, d'où sa dénomination à 5.1 canaux. On peut l'appliquer avec des configurations 5.1 de haut-parleurs.

DTS est disponible sous les modes DVD et CD.
