Type de produit	Récepteur audio/vidéo (ampli-tuner home cinéma)
Marque	THOMSON
Modèle	DPL2000
Dimensions (L x H x P)	430 x 150 x 390 mm
Alimentation	230 V ~ 50 Hz
Puissance de sortie	5 canaux : 2 x 100 W (avant), 100 W (central), 2 x 100 W (arrière) sous 6 Ω
Format audio pris en charge	Dolby Digital, DTS, Dolby Pro Logic, PCM
Entrées numériques	2 optiques, 1 coaxiale
Entrées analogiques	SAT, DVD, CD, magnétophone
Tuner radio	FM (87,5 - 108 MHz), MW (522 - 1611 kHz), LW (153 - 279 kHz)
Présélections radio	30 stations
Fonctions RDS	Affichage du nom de station, texte radio, heure, recherche par type de programme
Télécommande	Universelle, programmable, piles 2 x LR06 (AA)
Fonctionnalités supplémentaires	Détection intelligente des entrées, mode nuit (compression dynamique), minuterie d'endormissement, réglage du retard des enceintes, réglage des enceintes (grande/petite)
Entretien	Nettoyer le boîtier avec un chiffon doux légèrement humide ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau ni à des températures élevées ; ne pas ouvrir l'appareil (risque laser) ; débrancher avant nettoyage
Accessoires fournis	Télécommande, notice d'utilisation

FOIRE AUX QUESTIONS - DPL2000 THOMSON

Comment brancher les haut-parleurs sur le DPL2000 ?

Utilisez les bornes noires pour le pôle négatif (-) et les bornes rouges pour le pôle positif (+). Respectez les impédances : enceintes avant 6 Ω, centrale 6 Ω, arrière 6 Ω.

Comment activer la détection intelligente des entrées ?

Assurez-vous que tous les câbles optiques/coaxiaux sont branchés. La fonction SDET est activée par défaut. Pour la désactiver, maintenez TEST/SET UP enfoncé, tournez le bouton MULTI JOG jusqu'à SDET ON puis tournez pour passer à SDET OFF.

Comment régler le retard des haut-parleurs arrière ?

Appuyez plusieurs fois sur DELAY pour afficher L.R, CCH ou SUR puis utilisez MULTI JOG pour ajuster la distance de 0 à 12 m pour les canaux avant/central et de 0 à 4,5 m pour le surround.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (2 x LR06) et leur orientation. Si le problème persiste, programmez la télécommande avec un code à 3 chiffres correspondant à votre appareil (liste en fin de notice). Maintenez RDS mix enfoncé, saisissez le code, relâchez.

Comment mémoriser une station de radio ?

Syntonisez la station, appuyez sur MEMORY, puis sur un préréglage (1-9 pour les stations 1-9, ou d'abord 1-3 puis un autre chiffre pour les stations 10-30). La mémorisation est automatique.

Comment utiliser le mode nuit ?

Le mode nuit réduit la dynamique sonore. Pour l'activer, appuyez sur NIGHT (ou via le menu) et choisissez SOFT ou SOFTER selon l'atténuation souhaitée.

Comment brancher un lecteur DVD ?

Connectez le DVD à l'entrée optique ou coaxiale. Si vous utilisez un câble optique, sélectionnez OPTICAL sur l'entrée DVD. Pour un câble coaxial, sélectionnez COAXIAL. Le récepteur bascule automatiquement en mode Dolby Digital ou DTS si la source le permet.

Comment régler la balance des canaux ?

En mode ambiance, utilisez les boutons de sélection de canal et le bouton MULTI JOG pour ajuster le niveau de chaque enceinte. Vous pouvez aussi régler le niveau des basses (subwoofer) via le menu.

Que signifie l'affichage 'SDET ON' ?

SDET signifie Smart Detection. Lorsqu'il est activé, l'appareil détecte automatiquement le type d'entrée (numérique ou analogique) et optimise les réglages. Vous pouvez le désactiver si vos branchements sont différents.

Comment activer le mode veille automatique (SLEEP) ?

Appuyez sur SLEEP jusqu'à ce que SLEEP 0 s'affiche. Tournez MULTI JOG pour sélectionner 30, 60, 90 ou 120 minutes. L'appareil s'éteindra automatiquement après ce délai.

MODE D'EMPLOI DPL2000 THOMSON

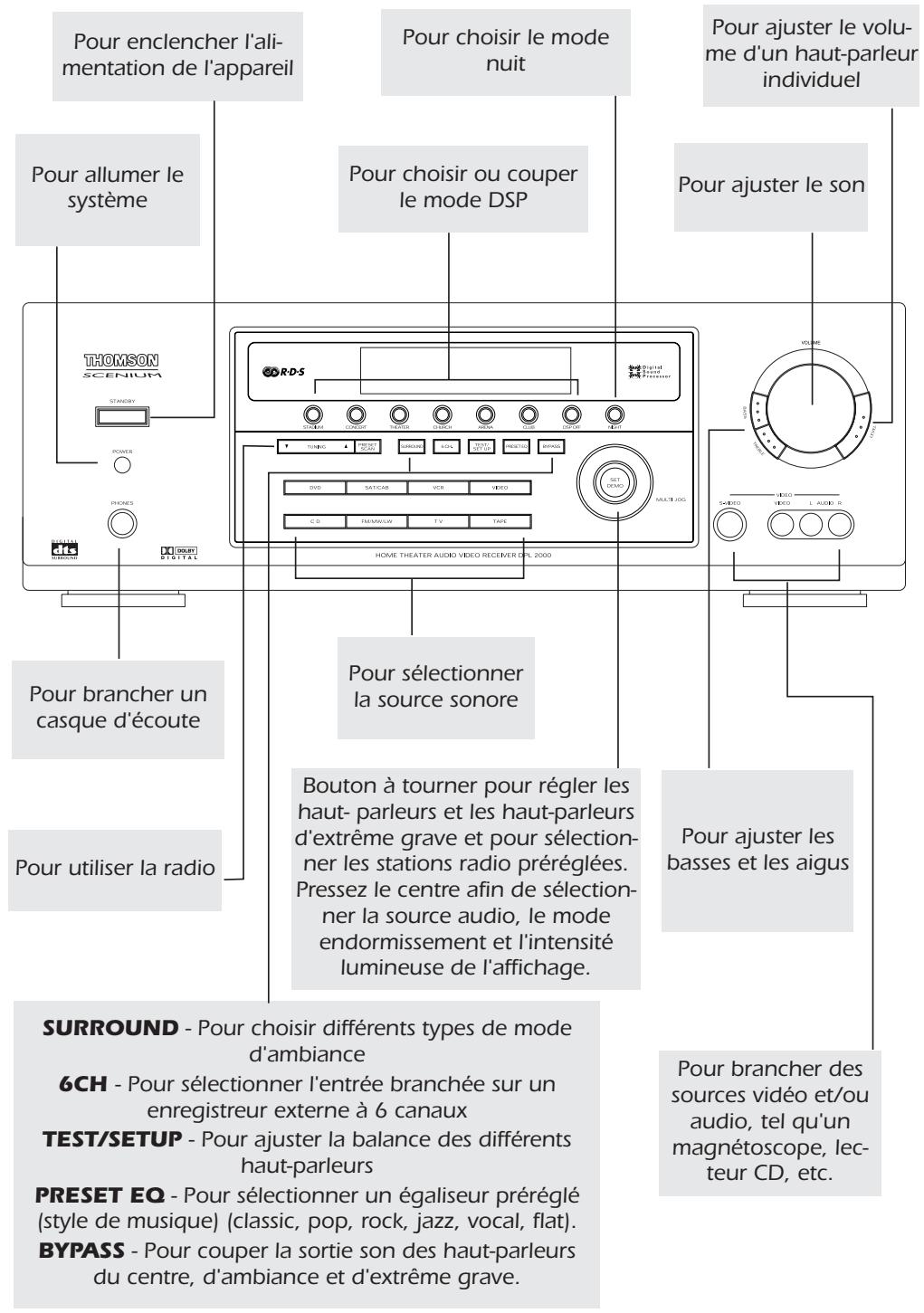

Récepteur audio/vidéo 2

Les branchements 3

Effets spéciaux sonores 5

La télécommande 9

L'amplificateur 10

La radio 18

Informations complémentaires...21

Spécifications techniques 24

Réglage de la télécommande. 25 à 28

(Voir également les codes de la télécommande à la fin de la page en langue tchèque)

Conseils UTILES

N'utilisez pas immédiatement votre poste après l'avoir transféré d'un endroit froid vers un endroit chaud : risque de condensation.

N'exposez pas votre poste à l'eau et à des températures excessivement élevées.

N'utilisez pas immédiatement votre système après l'avoir transporté d'un endroit froid vers un endroit chaud, car une condensation peut provoquer un dysfonctionnement du système.

Ne placez pas le système à proximité de zones humides, telles que les salles de bains et les bords de piscine. Évitez d'entreposer le système dans des endroits humides ou à proximité de zones surchauffées.

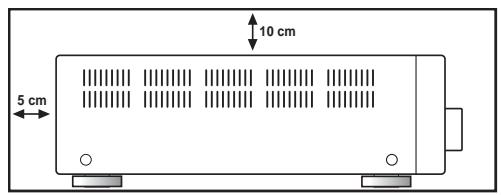

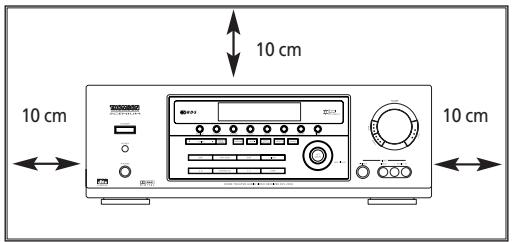

Installation

Pour une bonne ventilation, on indique les espaces de dégagement :

Entretien

Après avoir débranché votre poste, nettoyez le boîtier avec un chiffon doux, ou avec une peau de chamois légèrement humide. N'utilisez jamais de puissants solvants.

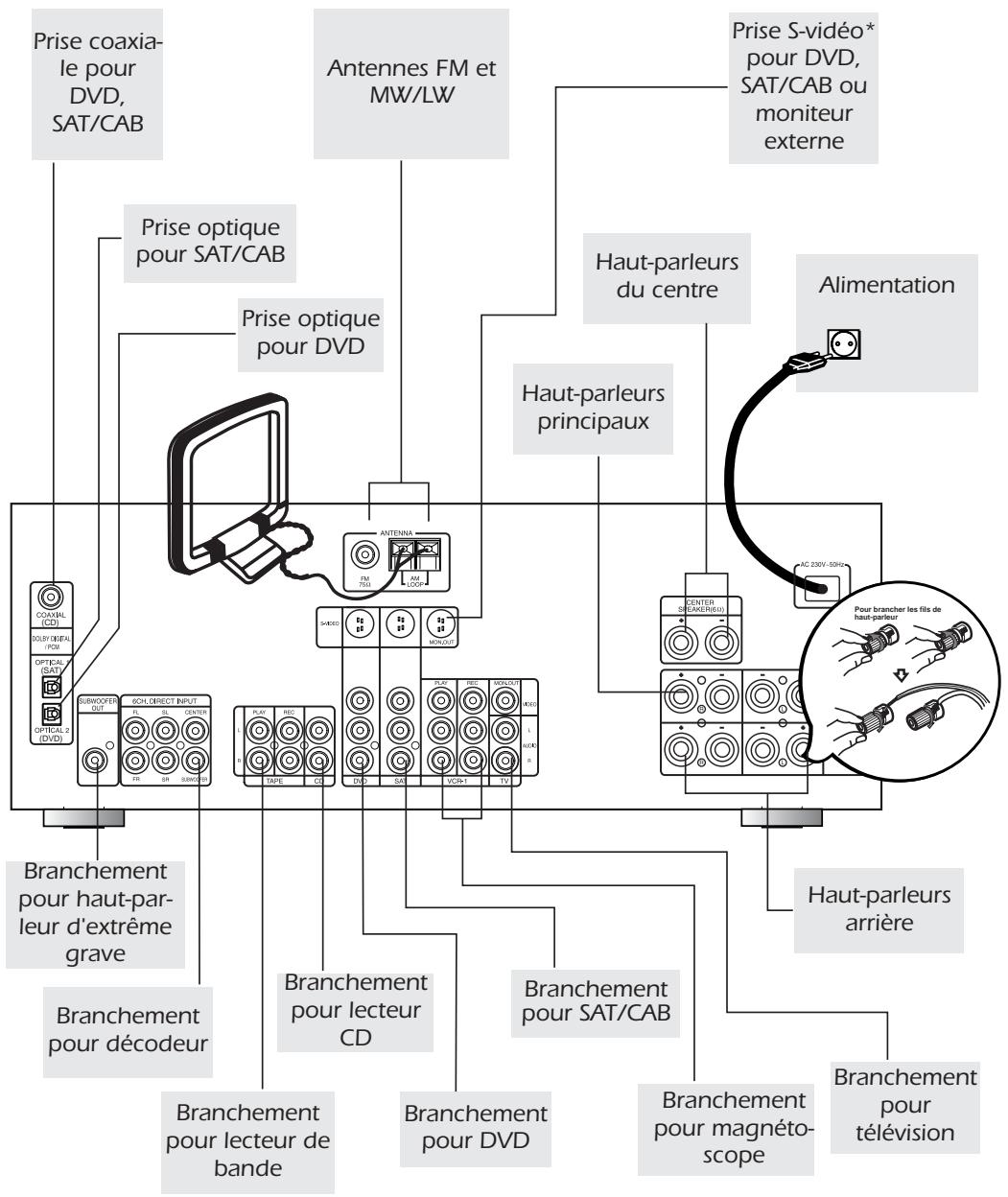

Les branchements

* Les signaux vidéo de transmission S-Video sont séparés en signaux de luminance et de couleur au lieu des signaux vidéo "composites" classiques, offrant une lecture vidéo de qualité supérieure. Branchement des haut-parleurs : Bornes noires pour "-" Bornes rouges pour "+"

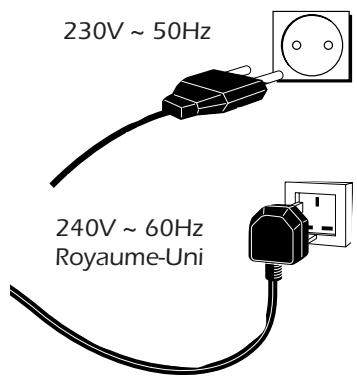

Branchement de l'alimentation

Avant de brancher l'appareil sur la prise de courant, assurez-vous que vous avez branché tous les autres composants électroniques et les haut-parleurs.

IMPORTANT : En cas d'absence prolongée, nous vous recommandons de mettre l'interrupteur sur OFF pour couper l'appareil.

Détection intelligente

Lorsque tous les câbles optiques/coaxiaux provenant de vos composants numériques (par exemple SAT, DVD) sont branchés, cette fonction permet de détecter automatiquement les signaux d'entrée et définir pour vous les réglages optimaux. Les tableaux ci-dessous indiquent les modifications des réglages tels que vous les voyez sur l'affichage, avec des entrées numériques et analogiques :

SOURCE A L'ENTREE	Entrée numérique (telle que vue sur l'affichage)	Entrée analogue (telle que vue sur l'affichage)
SAT	Optique 1 (SAT/OPT1)	Analogue SAT (SAT/ANL)
DVD	Optique 2 (DVD/OPT2)	Analogue DVD (DVD/ANL)
CD	Coaxial (CD/COAX)	Analogue CD (DVD/ANL)

Indication: vous pouvez encore attribuer les réglages même si vous avez des branchements différents

Vous pouvez également modifier les réglages par défaut si vos branchements sont différents de ceux recommandés, en coupant la fonction de détection intelligente.

1. Pressez et maintenez enfoncée la touche TEST/ SET UP jusqu'à ce que L/R SML ou L/R LRG apparaisent sur l'affichage.
2. Pressez à plusieurs reprises la touche TEST/ SET UP jusqu'à ce que SDET ON apparaisse sur l'affichage.
3. Tournez le bouton MULTI JOG pour couper la détection intelligente (SDET OFF).

Vous pouvez fixer vos réglages favoris en pressant SET/DEMO et en tournant MULTI JOG afin de sélectionner entre les entrées optiques/coaxiales/analogiques. Votre sélection sera mémorisée automatiquement.

Effets d'ambiance

• Ce récepteur intégré est capable de décoder les effets sonores d'ambiance d'une haute technologie de type numérique, tels que le son Dolby Digital. Il s'agit d'un système

tête numérique de sons d'ambiance qui offre une sortie audio à multi-canaux complètement indépendants - 5 canaux à gamme étendue (3 canaux frontaux et 2 canaux d'ambiance) plus 1 canal spécifique uniquement pour les basses, destiné aux haut-parleurs d'extrème grave. D'où, l'origine du terme 5.1 (ou 6) canaux au total.

Dolby Digital est optimal pour DVD et SAT/CAB.

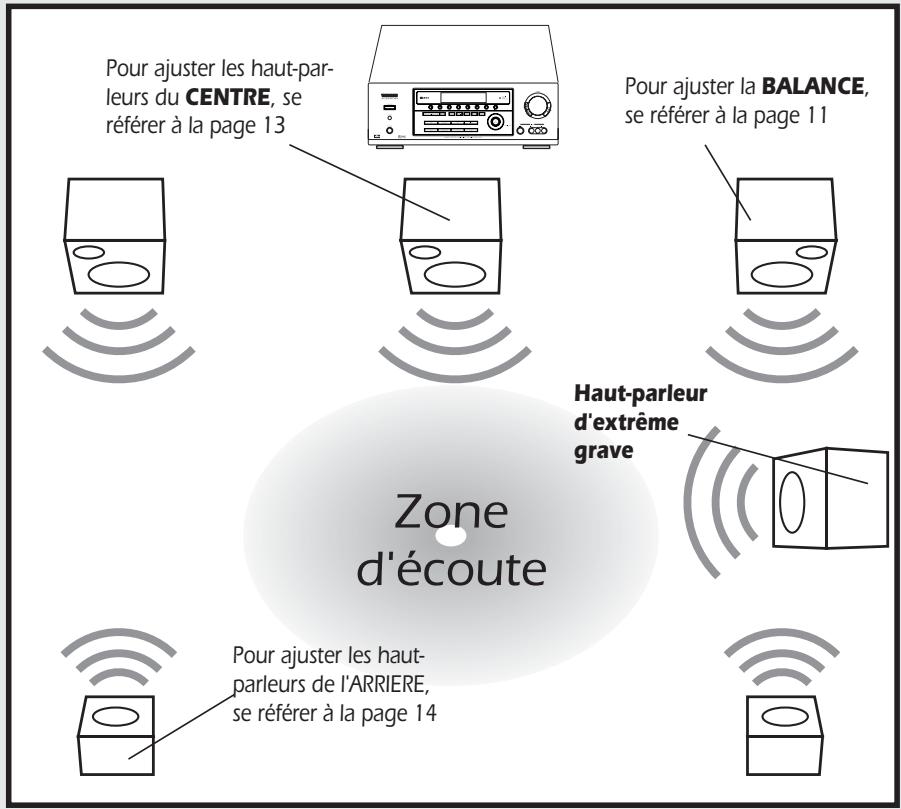

La configuration idéale est la suivante :

Effets d'ambiance

• DTS (Digital Theater Systems) est un système numérique d'ambiance qui délivre 6 canaux audio à 20 bits de qualité supérieure. Il offre 5 canaux à gamme étendue plus un canal spécial pour effets basse fréquence (LFE), destiné aux haut-parleurs d'extrème grave, d'où sa dénomination à 5.1 canaux. On peut l'appliquer avec des configurations 5.1 de haut-parleurs.

DTS est disponible en DVD, SAT/CAB et CD.

La configuration idéale est la suivante :

Effets d'ambiance

• Le décodeur intégré Dolby Pro Logic recrée dans votre pièce les effets sonores produits habituellement dans un cinéma.

Le signal sonore de la source doit être codé selon le procédé Dolby Pro Logic.

La partie audio du programme source doit être codée en Dolby Surround.

• Le canal central produit le dialogue et le son provenant de l'image,
• Les canaux latéraux reproduisent les effets spéciaux, la musique en stéréo.
• Les canaux arrière reproduisent d'autres effets, l'effet de réverbération ou d'ambiance.

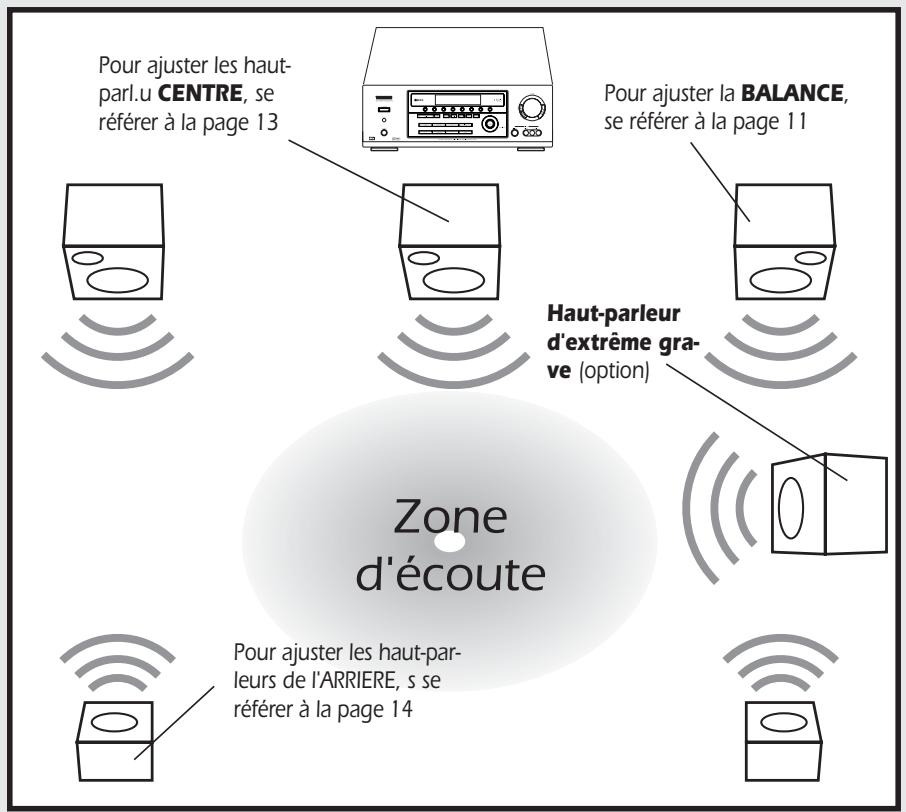

La configuration idéale est la suivante :

• Utilisez cette configuration uniquement si vous ne possédez pas de haut-parleurs arrêté et si le signal est codé en Dolby Surround. Le mode 3 Stéréo rédirigera le signal d'ambiance vers les haut-parleurs frontaux gauche et droit.

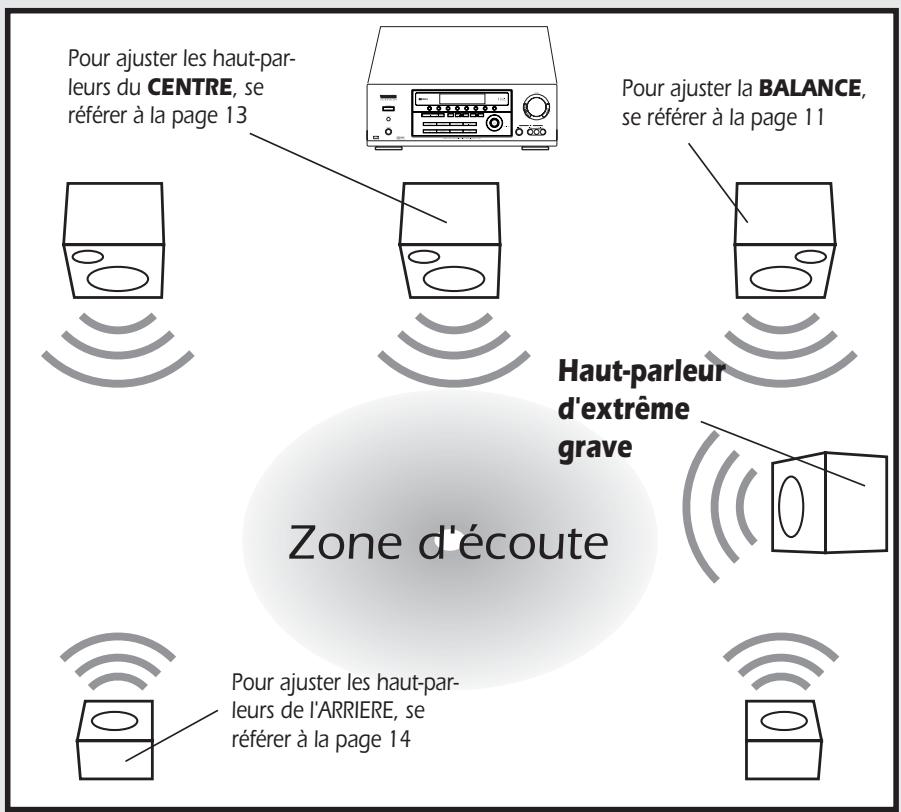

Zone d'écoute

DSP permet d'obtenir des effets sonores numériques qui ressemblent au son dans un environnement réel tel qu'un stade, une salle de concert, un théâtre, une église, une arène et un club.

Zone d'écoute

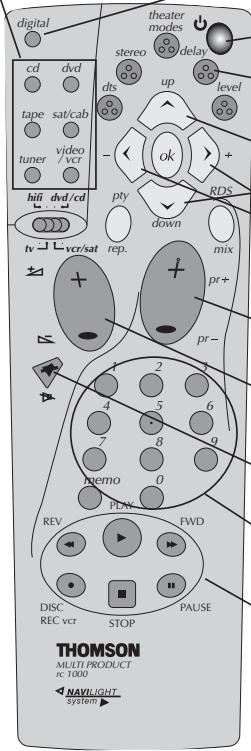

Pour désirer la source sonore

Pour sélectionner l'entrée de signal numérique

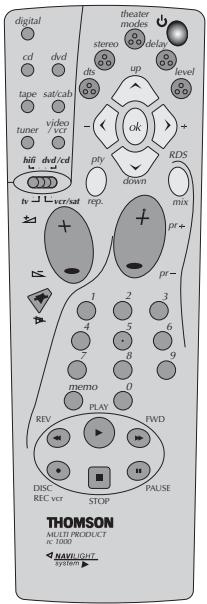

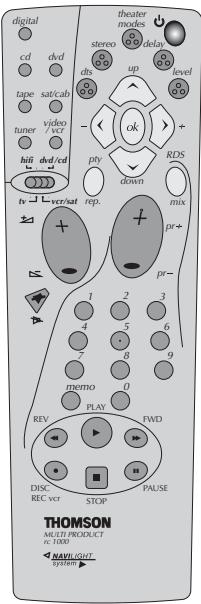

Pour allumer ou éteindre en mode veille

Pour sélectionner le retard du haut-parleur arrière ou du centre

Pour sélectionner la fréquence requise

Pour ajuster les paramètres des différents types de source sonore

Pour rechercher les stations mémorisées

Pour ajuster le son

Pour couper le son

Pour accéder directement à une station mémorisée

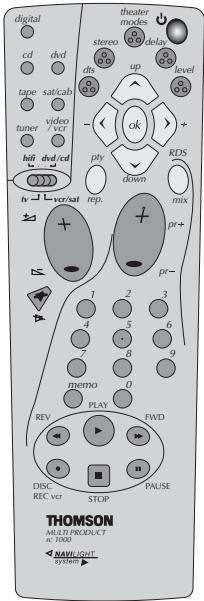

Pour commander à distance un lecteur CD, DVD, magnétoscope

Important : Le sélecteur doit se trouver sur la position HIFI.

Pour insérer les piles

Presse la partie indiquée et poussez dans le sens de la flèche pour ouvrir le cache

Insérez 2 piles LRO6 (AA)

Presse pour fermer le cache

Veuillez respecter l'environnement!

Avant de jeter toute pile, consultez votre distributeur qui pourrait être en mesure de les reprendre en vue d'un recyclage spécifique.

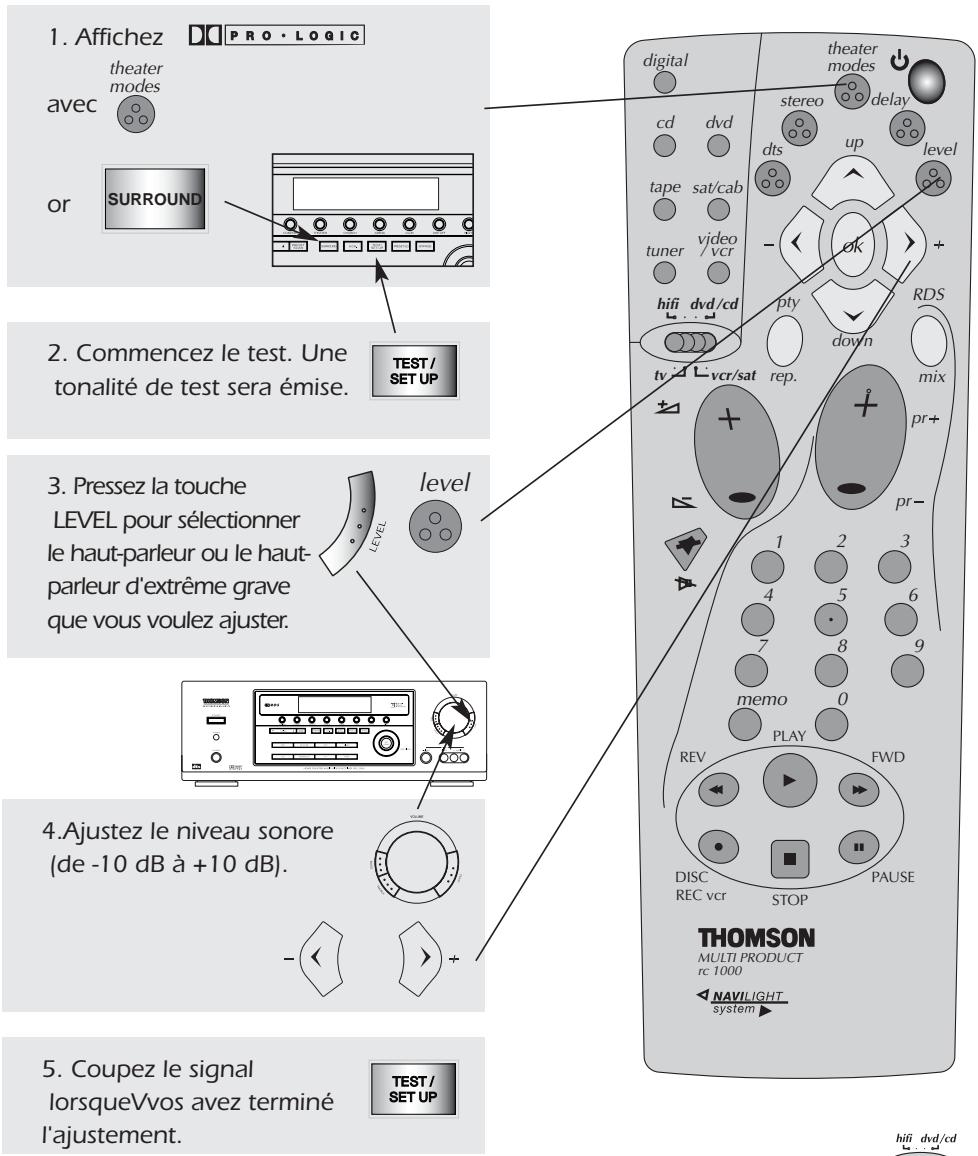

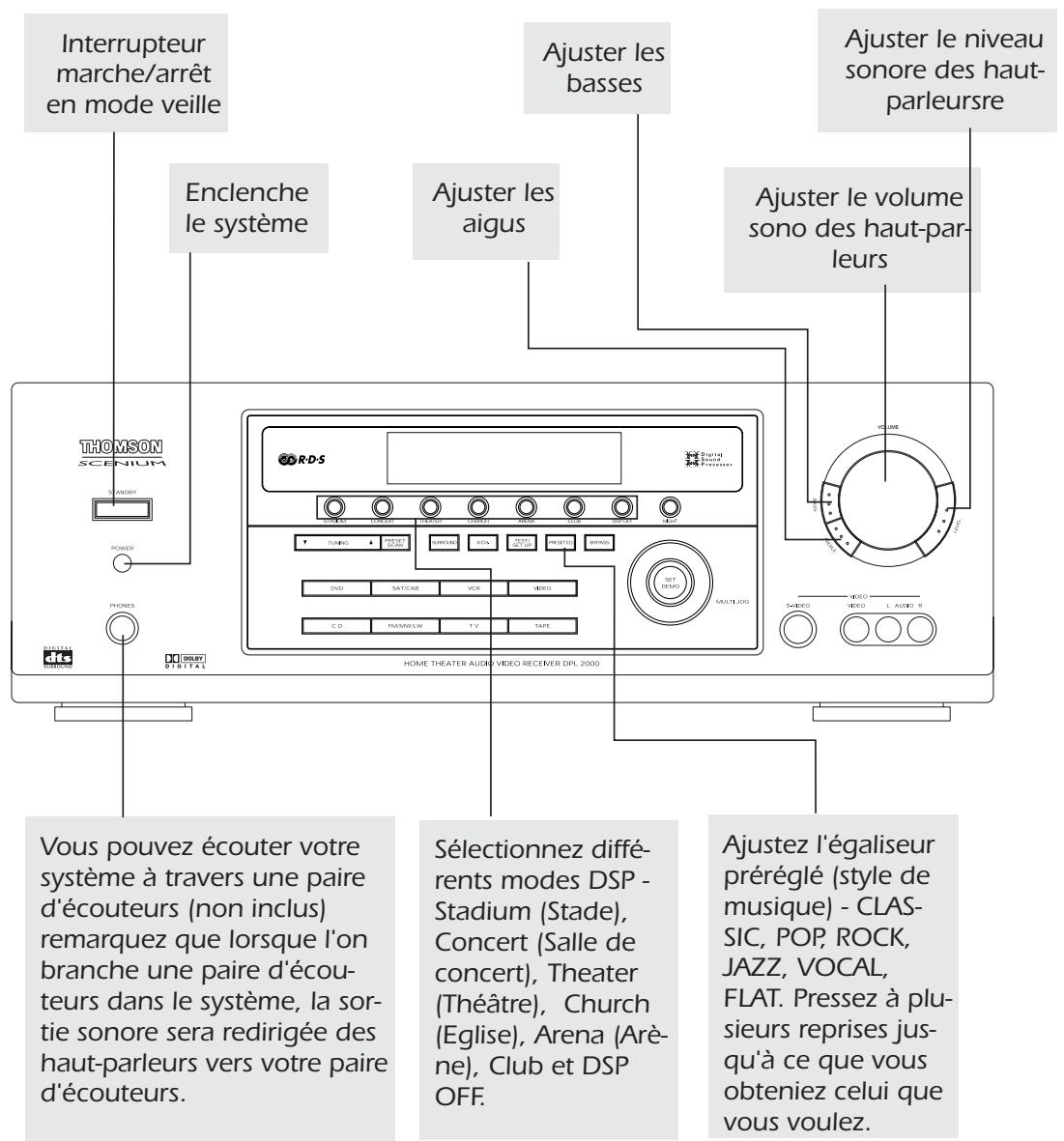

Ajustement du son dans le mode ambiance

Important: Le sélecteur doit être sur

• Vous avez besoin de la configuration optimale avec 5 canaux. Pour régler la balance des canaux, suivez la procédure indiquée. Si vous ne l'avez pas besoin, ne prenez pas en compte les ajustements de canaux sans haut-parleur.
• Vous pouvez modifier ces réglages à tout moment souhaité.

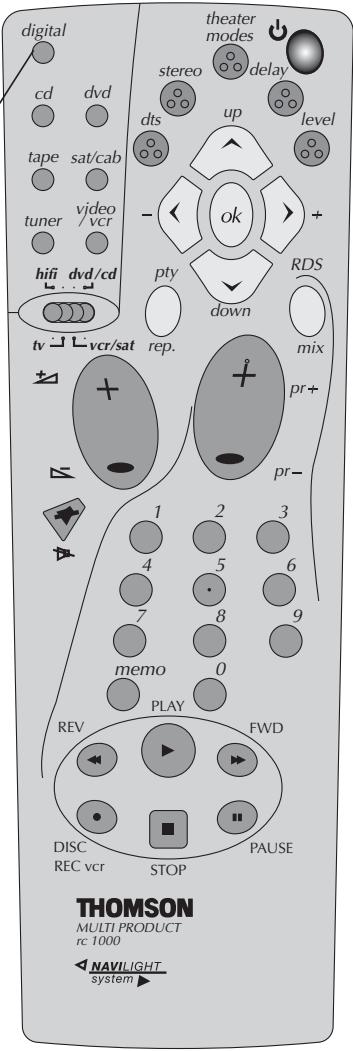

Ajustement de digital surround

1. Branchez toute source Dolby Digital ou DTS (comme un DVD) à l'appareil, en utilisant un câble optique, analogique ou coaxial.
2. Lancez la lecture de la source (un DVD dans cet exemple).
3. Sélectionnez CORXIRL pour brancher un cable coaxial (remarque : SDET doit être coupé, voir page 4). Sélectionnez OPTICAL pour un branchement de cable optique et ANALOG pour un cable analogique.
4. Pour les sources Dolby Digital marquées du symbole (cette fois-ci comme un DVD), l'appareil passera automatiquement en mode d'ambiance Dolby Digital. L'affichage indiquera AUTO DET. Pour des sources d'ambiance dts marquées du symbole, l'appareil passera automatiquement en mode d'ambiance dts.

Important: Le sélecteur doit être sur

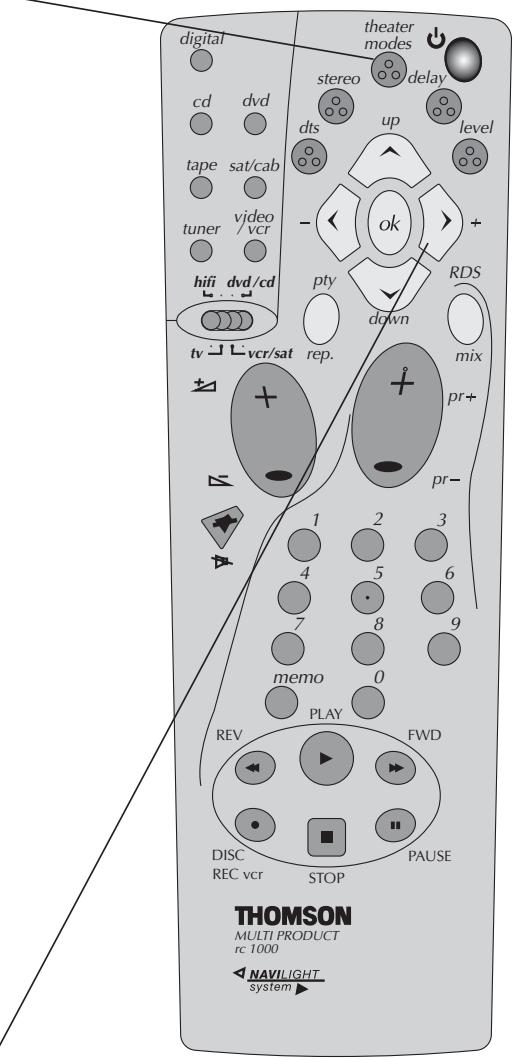

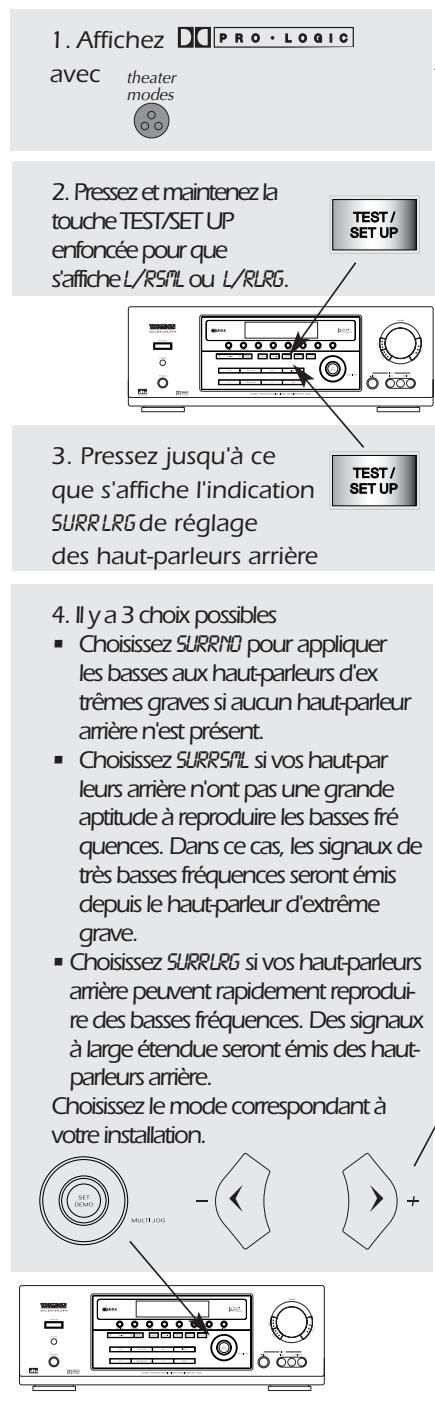

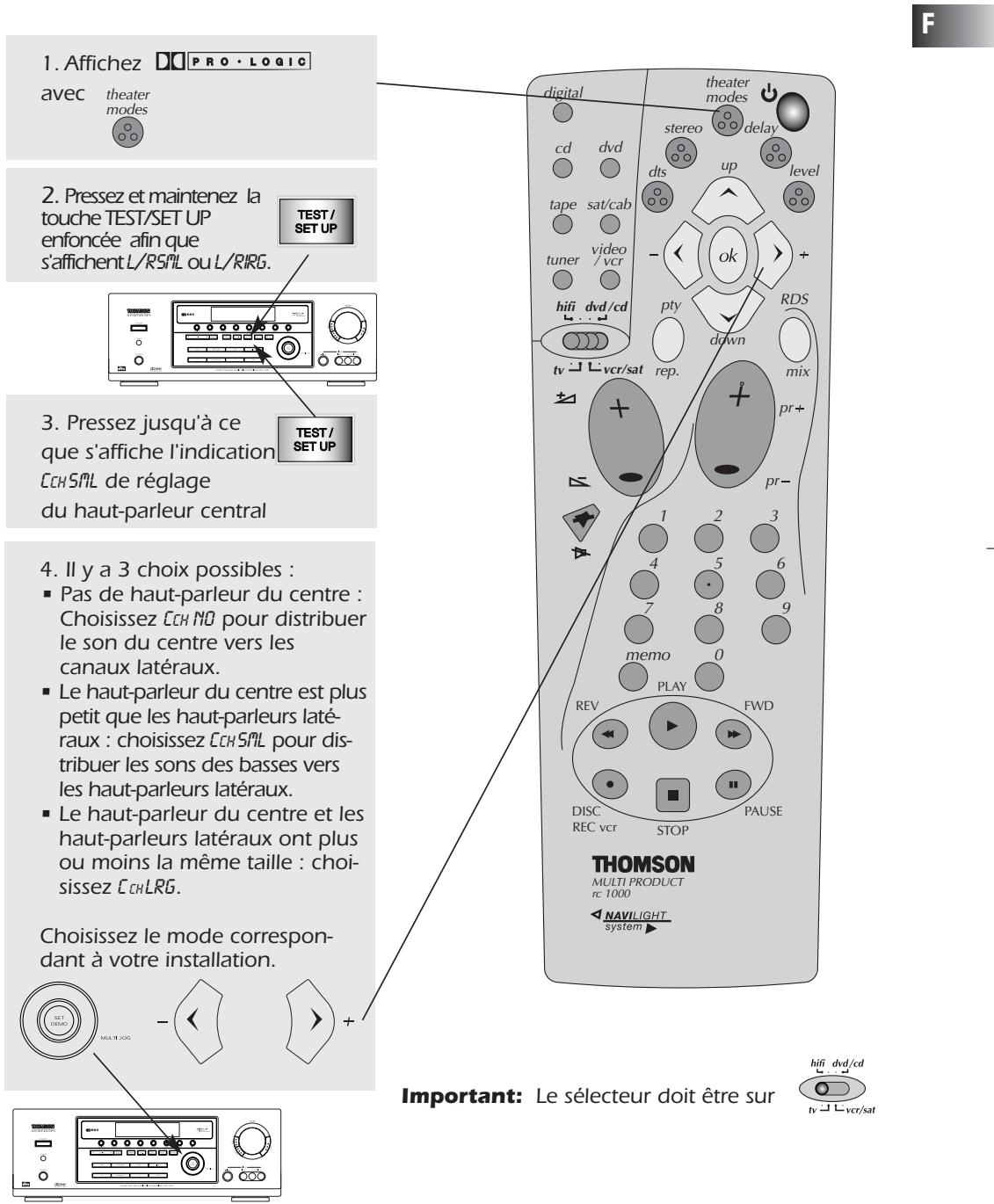

Ajustement de la configuration des haut-parleurs arrière

Important : Le sélecteur doit être sur

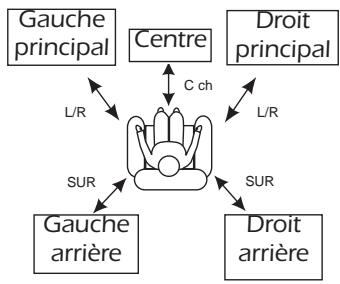

Ajustement du retard des haut-parleurs

L'effet d'ambiance s'obtient en retardant le son provenant des haut-parleurs arrière. On peut ajuster ce retard.

1. Affichez

avec

theater

modes

1. Pressez à plusieurs reprises afin d'afficher L. R4.5m, CCH4.5m ou SUR3.0m SUR3.0m

delay

1. Choisissez le retard que vous voulez (0,9m à 12,0m pour CH et L/R, 0 à 4,5m pour le canal SUR).

Important : la sélection doit être sur

• Si la distance séparant votre point d'écoute du haut-parleur du centre/ambiance est égale à celle qui vous sépare du haut-parleur frontal, réglez 0 m. À mesure que la distance du haut-parleur du centre/d'ambiance devient plus courte, augmentez la distance réglée.

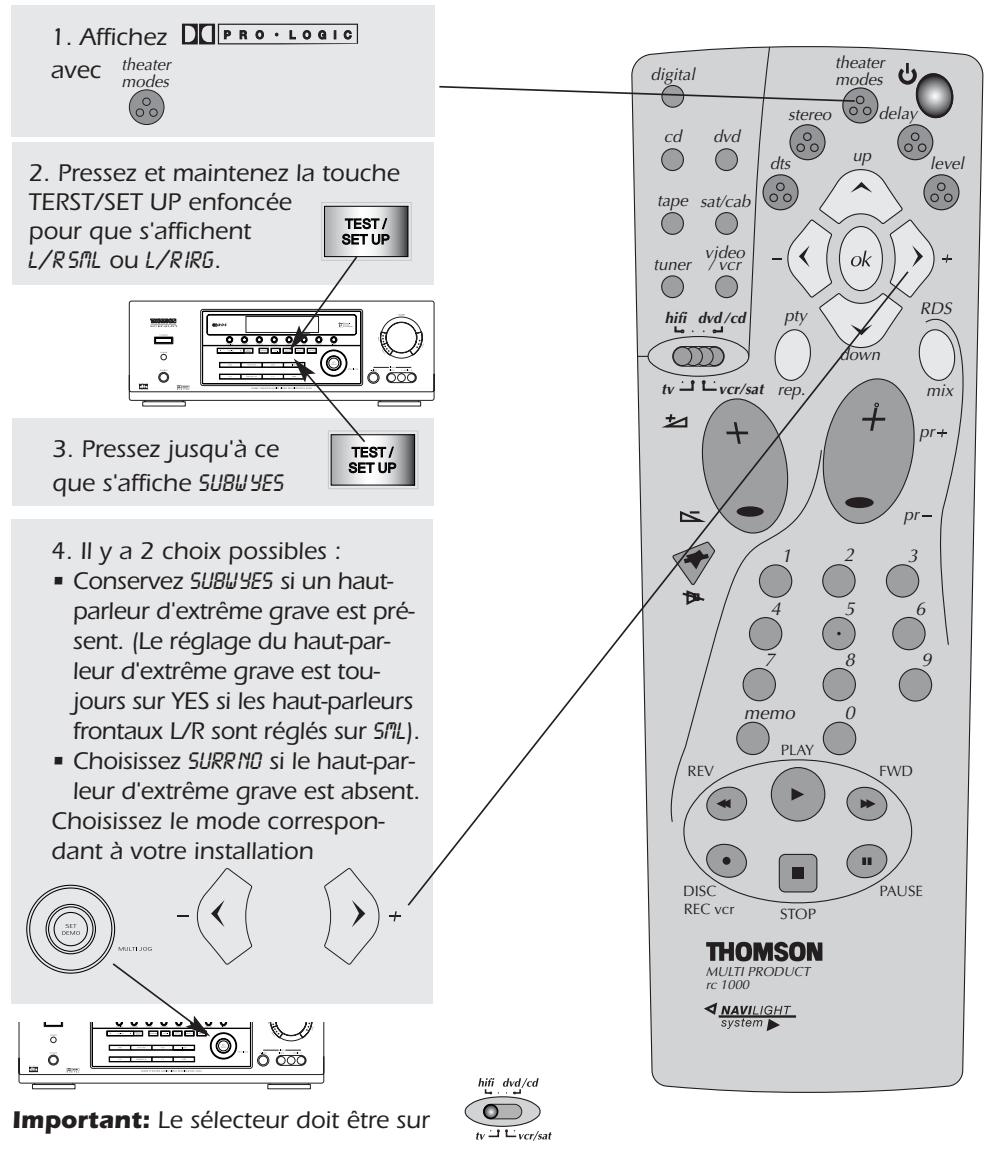

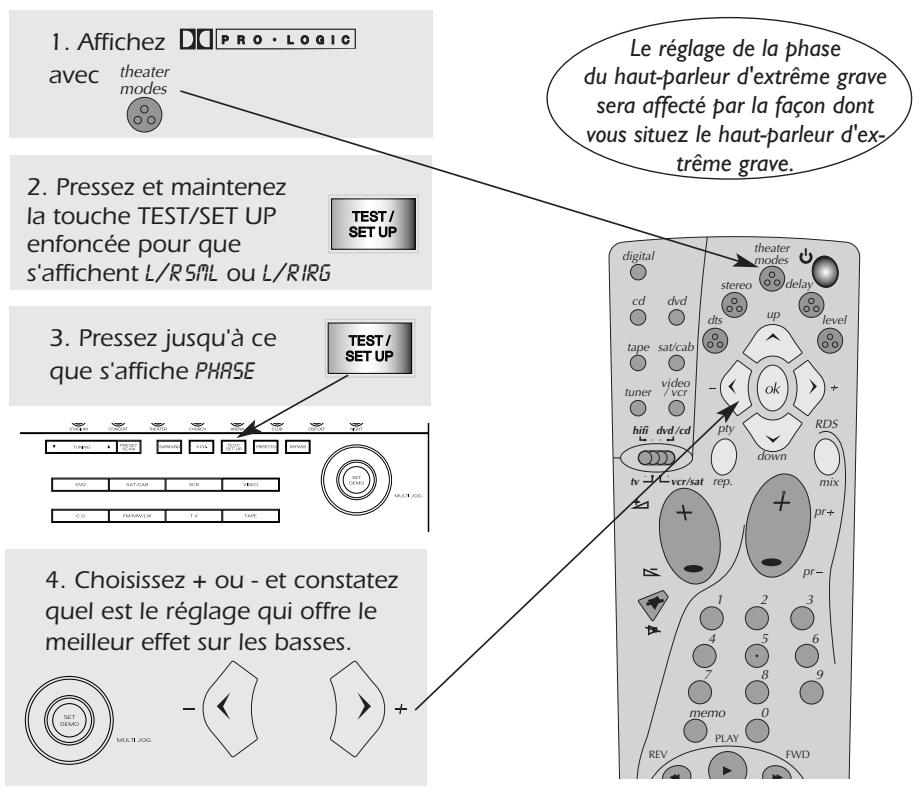

Ajustement de la configuration du haut-parleur d'extrême grave

• L'installation des haut-parleurs pour les effets sonores d'ambiance est à présent terminée. Vous pouvez toujours voir l'état actuel des haut-parleurs sur l'affichage. L'icône des haut-parleurs indique le nombre de haut-parleurs et l'identification des haut-parleurs actifs, de même que la flèche à l'intérieur de l'icône des haut-parleurs indique l'identification du canal présent.

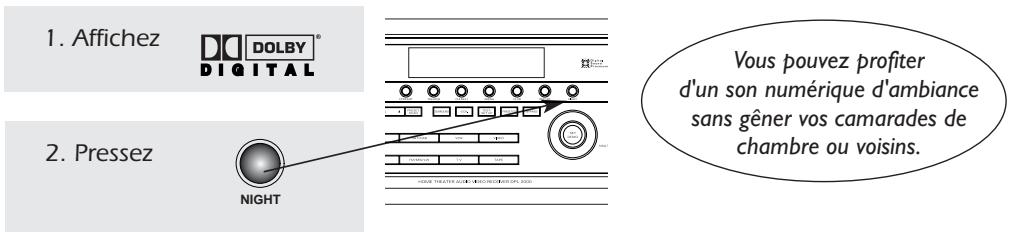

Ajustement de la compression de la plage dynamique (mode nuit)

• Le mode nuit réduit la différence de volume entre les voix normales et les sons tels que les explosions. Il existe 2 modes (SOFT, SOFTER) que peuvent choisir en termes de l'étendue de la compression.

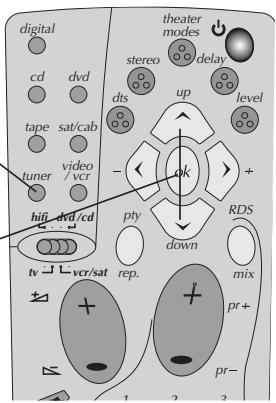

Recherche de station

Choisissez votre bande de fréquences

FM/MW/LW

(1)

Pressez momentanément pour rechercher l'accord. Touche enfoncée pendant secondes pour lancer la recherche automatique.

TUNING

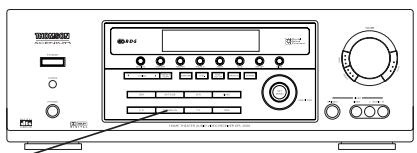

Son FM stéréophonique

ST indique la réception d'une station en son stéréophonique.

1. En cas de réception médiocre, pressez

FM/MW/LW

pour sélectionner un son FMmono

tuner

Mémorisation des stations

La mémoire peut contenir 30 stations au total, indépendamment de la bande de fréquences.

1. Pressez sur SCAN pour lancer la recherche automatique.
2. MEMORY et les chiffres clignoteront sur l'affichage.

FM: de 87,5 à 108 MHz - MW: de 522 à 1611 kHz - LW: de 153 à 279 kHz

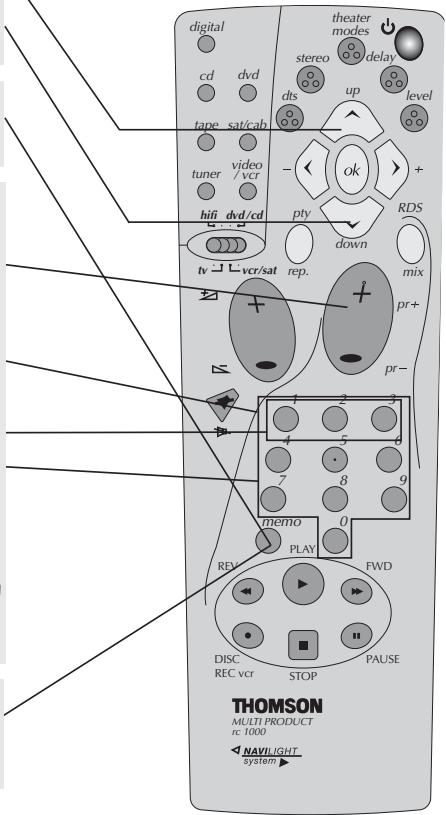

Mémorisation manuelle de la station

1. Recherchez une station ou lancez une recherche automatique en pressant la touche pendant quelques secondes
2. Ouvrez la mémoire

1. Recherchez un chiffre OU pressez DIRECTEMENT

Pour les stations 1 à 19, pressez l'un de ces boutons. Pour les stations de 10 à 30, pressez d'abord un des boutons 1 à 3, puis un de ces boutons.

NB : La mémorisation s'effectue automatiquement pour cette procédure, vous n'avez pas besoin de presser le bouton MEMO (comme indiqué au point 4)

1. Fermez la mémoire MEMO

Vous pouvez directement mémoriser la station de votre choix.

Stockage dans la mémoire

1. Choisissez la station souhaitée OU pressez DIRECTEMENT

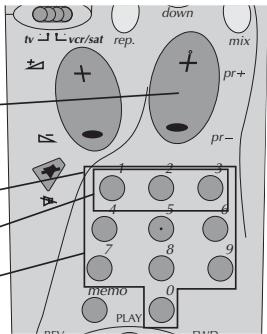

Pour les stations

1 à 9, pressez l'un de ces boutons

Pour les stations 10 à 30, pressez d'abord l'un des boutons 1 à 3, puis l'un de ces boutons.

• En mémorisant une nouvelle station dans la mémoire, vous effacerez celle mémorisée précédemment sous le même numéro de programme.

RDS (radio data system) uniquement pour la FM

RDS (Radio Data System) : émis sur la FM. Le symbole est affiché lorsque ces données sont reçues.

L'information suivante (UNIQUEMENT SUR LA FM ET LORSQUE LE SYMBOLE RDS EST AFFICHE) peuvent etre disponibles sur certaines stations.

Choisissez le type d'informations que vous aimeriez voir en utilisant RDS mix*

• Le nom de la station est automatiquement affiché lorsque l'information est disponible.

Fréquence de la station Affichée lorsque l'information est disponible

Nom de la station NO NAME

Type de programme NONE

Horloge TIME SCH ou NO TIME

Texte de la radio, qui se déroulera sur l'affichage TEXT SCH ou NO TEXT

Affichage de l'heure

Pour afficher TIME (L'HEURE), pressez RDS mix

L'heure sera affichée après quelques secondes.

NO TIME sera affiché si cette information n'est pas disponible.

Recherche par type de programme

Affichez le type souhaité en utilisant PTY REP

puis lancez la recherche immédiatement en pressant brièvement

La recherche s'arrête lorsqu'une station émettant dans ce mode aura été trouvée.

NO PTY sera affiché si ce type de programme n'est pas diffusé.

• Vous pouvez rechercher des stations en utilisant l'un des types suivants : N = néant, NEWS = informations, AFFAIRS = nouvelles et documentaires, INFO = météo, Médical, SPORT, EDUCAT = éducation, DRAMA = feuilleton et piece de théâtre, CULTURE = religion, SCIENCE = science et technologie, VARIORED = divers, POP M = musique pop, ROCK M = musique rock, MOR M = musique grand public, LIGHT M = musique classique, OTHER M = non classé.

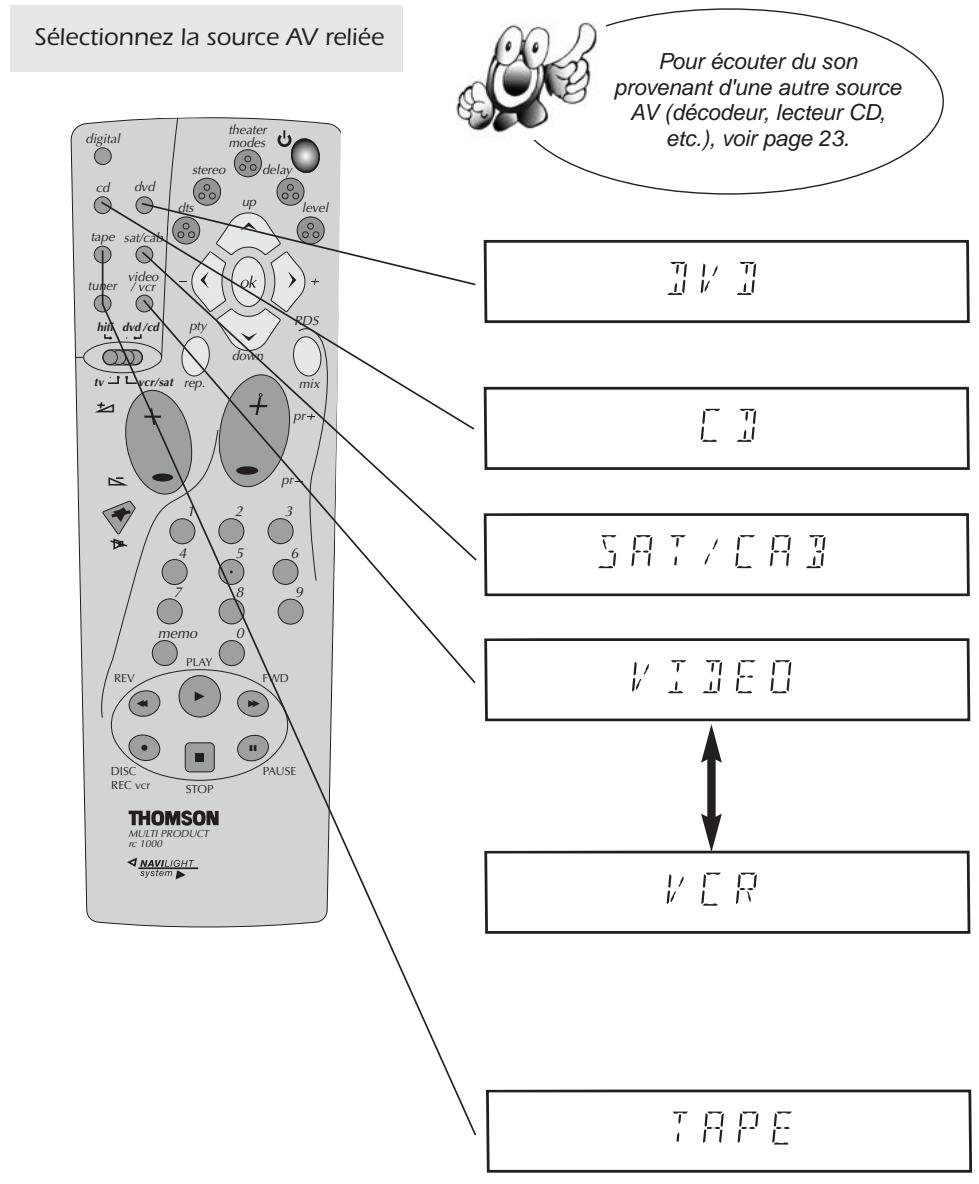

Écoute d'une source audio visuelle

NB : Vous pouvez enregistrer le son de la source écoutée si vous branchez un magnétophone sur les prises CINCH TAPE REC.

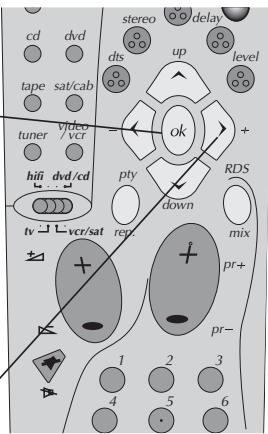

Commande de l'intensité lumineuse de l'affichage

Presse jusqu'à ce que D'INNERO soit indiqué sur l'affichage.

Choisissez DIMNERO, DIMNER1, DIMNER2, DIMNER3 en fonction de l'éclairage voulu de l'affichage.

MULTI JOG

(1)

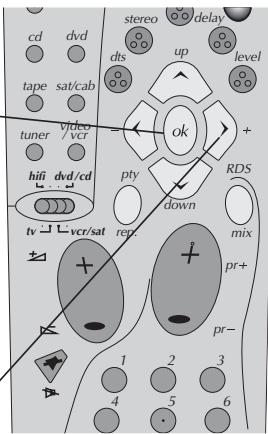

Écoute avec arrêt automatique (fonction d'endorsement)

Presse jusqu'à ce que SLEEP O soit indiqué sur l'affichage.

(Remarque : L'appareil doit être enclenché)

② Ajustez la durée d'écoute à 30, 60, 90 ou 120 minutes.

MULTI JOG

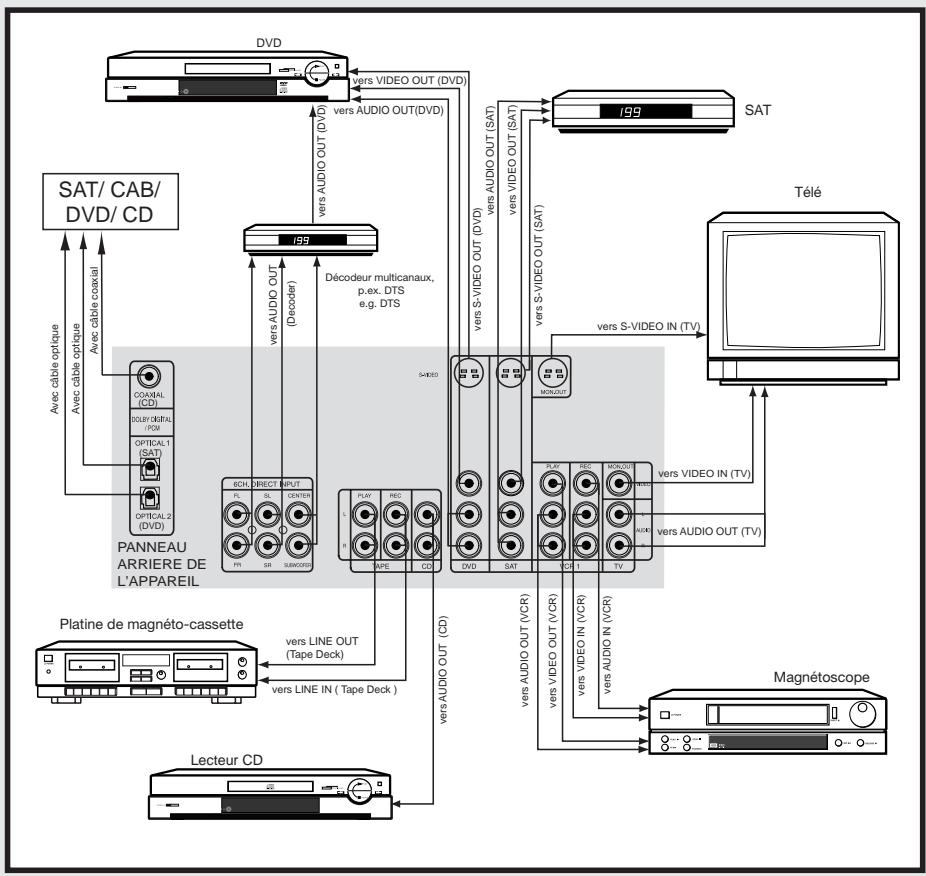

Branchement sur diverses sources audiovisuelles

• Vous pouvez utiliser d'autres sources audiovisuelles ; le schéma suivant vous donne un exemple des branchements possibles.
• Si vous n'obtenez pas le résultat nécessaire, réferez-vous au mode d'emploi de votre appareil AV sélectionné, ou bien coupez toute source non utilisée.

Specifications techniques

Alimentation

Télécommande

Dimensions

Puissance de sortie

230V-50Hz

: Infrarouge/piles : 2 x 1,5 V (LR06-AA)

L: 430 x H: 150 mm x P: 390 mm

Haut-parleurs latéraux = 2× 100W / 6

Haut-parleur du centre = 100W / 6

Haut-parleurs arrière : 2 x 100 W/6 Ω

Attention! Le matériel ne doit être ouvert que par du personnel qualifié afin d'éviter tout accident provoqué par le faisceau laser.

Plaque signalétique : Vous la trouvez à l'arrière de l'appareil

En conformité avec la plaque signalétique de l'appareil, cet appareil satisfait aux normes actuelles en

ce qui concerne la sécurité électrique et la compatibilité électromagnétique.

Les descriptions et caractéristiques indiquées dans ce mode d'emploi ne sont données qu'à titre de référence générale et non pas à titre de garantie. Pour vous offrir un produit d'une qualité incomparable, nous pouvons être amenés à effectuer des changements ou modifications sans préavis.

Fabriqué sous licence des DOLBY Laboratories.

"DOLBY", "Pro Logic" et le symbole double D "DOLBY" sont des marques déposées des DOLBY Laboratories. Copyright 1992-1997 Dolby Laboratories Inc. Tous droits réservés.

Fabriqué sous licence de Digital Theater Systems, Inc.

Brevet US N° 5 541 942 et d'autres brevets mondiaux délivrés et pendants. "DTS", "DTS Digital Surround", sont des marques déposées de Digital Theater Systems, Inc. Copyright 1996 Digital Theater Systems, Inc. Tous droits réservés.

Fonctions télévision

Mettez le commutateur sur la position TV pour commander la télévision.

Toutes les fonctions représentées sur cette page ne seront pas nécessairement disponibles selon les dispositifs et leur date de mise sur le marché.

Accès au menu avec les fonctions de réglage

Pour changer de chaîne

Ajustement du volume

Mise en sourdine

Accès direct aux chaînes et saisie des valeurs numériques

Veille/marche

Pour quitter un menu

Rappel des réglages du son et de l'image (touche rouge)

Rappel d'une liste de programme (bouton vert)

Affichage du nom de la chaîne, de l'heure, du son, du type (bouton jaune) et du zoom pour les modèles ayant cette fonction;

Rappel du guide électronique de programmes NEXT VIEW (pour les modèles qui ont cette fonction) ou les titres de télétexte (Fasttext) (bouton bleu)

Rappel de la fonction Télétexte/Toptext/Fasttext (touche violette)

Sélection vers le haut/bas dans les menus

Confirmation d'une action ou validation d'une action du menu/arrêt de l'image

Sélection gauche/droite dans les menus

Fonctions magnétoscope/sat

Mettez le commutateur sur la position vcr/sat pour commander le magnétoscope THOMSON ou un récepteur SAT.

Toutes les fonctions représentées sur cette page ne seront pas nécessairement disponibles selon les dispositifs et leur date de mise sur le marché.

Pour changer de chaîne

Uniquement pour le magnétoscope

Sélection de l'entrée AV

sat/cab

video /vcr

Accès direct aux chaînes et saisie des valeurs numériques

Lecture de la cassette

Veille/marche

Pour quitter un menupty

Uniquement pour DVD

Uniquement pour magnétoscope

Accès au menu

Accès aux fonctions cassette

Fonction SHOW VIEW

Fonction VPS-PDC

L'information est affichée sur l'écran et réglage des menus

Sélection vers le haut/bas dans les menus

Confirmation

Sélection gauche/droite dans les menus

Accès au menu avec les fonctions de réglage

Fonctions dvd-cd

Mettez le commutateur onDVD/CD pour commander l'appareil CD ou DVD Thomson

Toutes les fonctions représentées sur cette page ne seront pas nécessairement disponibles selon les dispositifs et leur date de mise sur le marché.

Pour changer de chaîne

Accès direct aux chaînes et saisie des valeurs numériques

Lecture du disque

Veille/marche

Retour

Uniquement pour DVD

Uniquement pour DVD

Audio

Sous-titrage

Info

Guide

Angle

Sélection vers le haut/bas dans les menus

Confirmation

Sélection gauche/droite dans les menus

Accès au menu avec les fonctions de réglage

Programmation universelle de la télécommande

Vous pouvez programmer votre télécommande afin de commander d'autres appareils. Avant de réaliser les ajustements suivants, consultez les dernières pages de cette brochure pour trouver le code à 3 chiffres qui correspond à la marque de votre appareil et inscrivez-le dans le tableau ci-dessous.

Amplificateur	hiūdcd tv J L vcr/sat
Fonction télévision	hiūdcd tv J L vcr/sat
RéCEPTeur SAT/magnétoscope	hiūdcd tv J L vcr/sat
DVD or CD unit	hiūdcd tv J L vcr/sat

1. Mettez le commutateur sur la position qui correspond au dispositif que vous pouvez commander.

RDS

1. Maintenez la touche enfoncée et saisissez le code à 3 chiffres.
2. Relâchez la touche RDS mix.

• Essayez de commander l'appareil en le coupant et en l'allumant avec
• Si ce code ne fonctionne pas, répétez la procédure à partir de l'étape 2 avec un autre code à 3 chiffres.
• Certains appareils ne peuvent être commandés en utilisant cette télécommande.
• Testez les fonctions que vous pouvez commander en utilisant cette télécommande.
• Toutes les fonctions ne seront pas nécessairement disponibles selon l'appareil et sa date de mise sur le marché.
• Si vous avez programmé votre télécommande avec des appareils autres que des appar
