Marque	HP
Modèle	INTEGRITY RX2600 SERVERS
Type de produit	Serveur
Dimensions (approx.)	8,9 cm (H) x 44,5 cm (L) x 65,5 cm (P) (format rack 2U)
Poids (approx.)	20 kg (selon configuration)
Alimentation	Bloc d'alimentation double en option, 100-240 V CA, 50/60 Hz
Processeurs	Intel Itanium 2 (mono ou double socket)
Mémoire	Jusqu'à 24 Go de DDR SDRAM PC2100 (12 slots DIMM)
Stockage	Disques durs SCSI hot-swap, jusqu'à 4 baies
Fonctions principales	Gestion à distance via BMC, support multi-OS (HP-UX, Linux, Windows), interface EFI, hot-swap disques
Entretien et nettoyage	Nettoyage des ventilateurs et des filtres ; mise hors tension et débranchement avant toute intervention interne
Sécurité	Précautions ESD ; débrancher le cordon d'alimentation avant d'ajouter ou retirer des modules mémoire
Pièces détachées et réparabilité	Modules DIMM, disques durs, blocs d'alimentation, ventilateurs, carte de supervision (en option)
Informations générales	Serveur de la gamme HP Integrity, conçu pour applications critiques ; documentation complémentaire sur CD fourni

FOIRE AUX QUESTIONS - INTEGRITY RX2600 SERVERS HP

Comment installer la mémoire sur le serveur HP Integrity RX2600 ?

La mémoire doit être installée par paires (DIMM) dans un ordre spécifique. Reportez-vous au tableau d'ordre d'installation dans la notice. Assurez-vous que le cordon d'alimentation est débranché et que le voyant d'alimentation est éteint avant d'installer ou retirer des modules.

Quels systèmes d'exploitation sont supportés ?

Le serveur supporte HP-UX, Linux (via le CD HP Enablement Kit) et Windows (préinstallé sur certaines configurations). Pour plus de détails, consultez la documentation ou le site www.hp.com/go/bizsupport.

Comment accéder à l'interface EFI ?

L'interface EFI (Extensible Firmware Interface) est accessible au démarrage. Appuyez sur la touche appropriée à l'invite. Elle permet de configurer le système, de définir un mot de passe et de gérer les périphériques de démarrage.

Puis-je remplacer un disque dur à chaud ?

Oui, les disques durs des systèmes rx2600 et zx6000 sont permutables à chaud (hot-swap). Toutefois, si vous remplacez le disque d'amorçage ou contenant le système d'exploitation, vous devez d'abord arrêter le système.

Que faire si le serveur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise secteur fonctionnelle. Assurez-vous que le bouton d'alimentation du panneau avant est enfoncé. Si un mot de passe EFI a été défini, vous devez le saisir. Consultez la section de résolution des problèmes dans le manuel.

Comment mettre à jour le firmware ou les pilotes ?

Téléchargez les derniers pilotes et mises à jour du firmware depuis www.hp.com/go/bizsupport. Entrez le nom du produit (rx2600 ou zx6000) dans la zone de recherche, sélectionnez le driver souhaité et suivez les instructions d'installation.

Quelles sont les précautions de sécurité à prendre avant d'ouvrir le serveur ?

Avant toute intervention interne, mettez le système hors tension et débranchez le cordon d'alimentation de la prise secteur. Portez un bracelet antistatique ou touchez une surface métallique mise à la terre. Les capots doivent être en place pendant le fonctionnement pour éviter la surchauffe.

Comment configurer le serveur pour la première fois ?

Mettez le système sous tension : allumez l'écran, appuyez sur le bouton d'alimentation. Si le système d'exploitation est préinstallé, le processus d'initialisation démarre. Sinon, installez le système via le CD/DVD fourni. Utilisez les outils EFI et BMC pour la configuration.

Où trouver des pièces de rechange ?

Les pièces détachées (modules DIMM, disques durs, blocs d'alimentation, ventilateurs) sont disponibles auprès de HP ou de revendeurs agréés. Consultez le site www.hp.com ou contactez le support technique HP au 01 43 62 34 34 (France).

Quelle est la durée de vie estimée du serveur ?

La durée de vie dépend de l'utilisation et de l'environnement. HP conçoit ses serveurs pour une utilisation en continu. Un entretien régulier (nettoyage, mise à jour firmware) peut prolonger sa durée de vie au-delà de 5 à 7 ans.

MODE D'EMPLOI INTEGRITY RX2600 SERVERS HP

À propos de ce document

Ce document a été rédigé à l'intention des informaticiens. Il contient les rubriques suivantes :

Raccordement du système, page 1
■ Configuration du système, page 2
Dépose et réinstallation des capots, page 3
■ Emplacement des composants internes, page 4
Installation des composants, page 5
■ Documentation complémentaire, page 6

Raccordement du système

Les connecteurs à l'arrière de l'ordinateur sont repérés par des étiquettes. Raccordez tous les cables et cordons avant de brancher le cordon d'alimentation sur une prise secteur. Les connecteurs possèdent un sens de branchement unique.

REMARQUE : les systèmes dont la carte video prend en charge plusieurs écrans sont écipés de plusieurs connecteurs de moniteur. Les systèmes écipés d'une carte de supervision ont un connecteur VGA.

Configuration du système

1. Mettez le système sous tension.

a. Allumez l'écran.
b. Appuyez sur le bouton d'alimentation du panneau avant.
c. Le cas échéant, entrez votre mot de passer. Le mot de passer est requis s'il a été précédemment défin dans l'interface EFI (Extensible Firmware Interface).

1. Initialisez le logiciel.

Si le système d'exploitation est préinstallé, le processus d'initialisation démarre à la première mise sous tension du système. Ce processus :

Affiche le contrat de licence.
Pose des questions relatives au système.

Si le système d'exploitation n'est pas préinstallé, installez-le maintainant.

HP-UX: Suivez les instructions imprimées sur l'enveloppe du CD HP-UX.
Linux: Utilisez le CD HP Enablement Kit for Linux et suivez les instructions de la brochure qui l'accompagne.
Windows: Windows est préinstallé sur la station de travail zx6000. Utilisez le DVD HP Smart Setup pour commencer la configuration logicielle du serveur d'intégrité rx2600.

1. Pour configurer le système, servez-vous des outils suivants. Pour connaître la marche à suivre, reportez-vous au Manuel d'utilisation et de maintenance du système hp rx2600/zx6000.

□ Interface EFI (Extensible Firmware Interface)
Contrôleur BMC (Baseboard Management Controller)
- Proceseur de supervision, en option sur le zx6000

1. Pour télécharger et installer le logiciel et les drivers de périphériques, consultez le site www.hp.com/go/bizsupport :

2. Sélectionnez download drivers/software (telecharger drivers/logiciel).
   Entrez le nom de produit dans la zone de recherche (rx2600 ou zx6000).
   Sélectionnez le résultat de recherche ajustat.

3. Choisissez le driver que vous désirez télécharger. Pour savoir comment télécharger, décompresser et installer le driver, cliquez sur l'icone i.

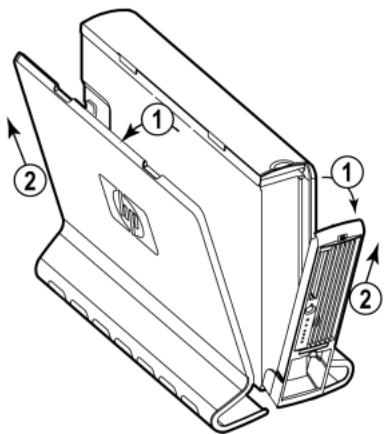

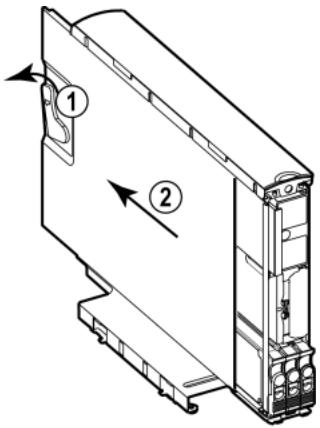

Dépose et réinstallation des capots

REMARQUE : les systèmes installés en rack n'ont pas de capot lésral.

ATTENTION : les panneaux d'accès sont indispensablees pour un refroidissement ajustat des composants internes des systèmes tour rx2600 et zx6000. Si le système fonctionne sans capot, il risque de rapidement surchauffer.

AVERTISSEMENT : pour la plupart des procédures d'installation d'équipements matériels, vous doivent mettre le système hors tension et débrancher le cordon d'alimentation de la prise secteur.

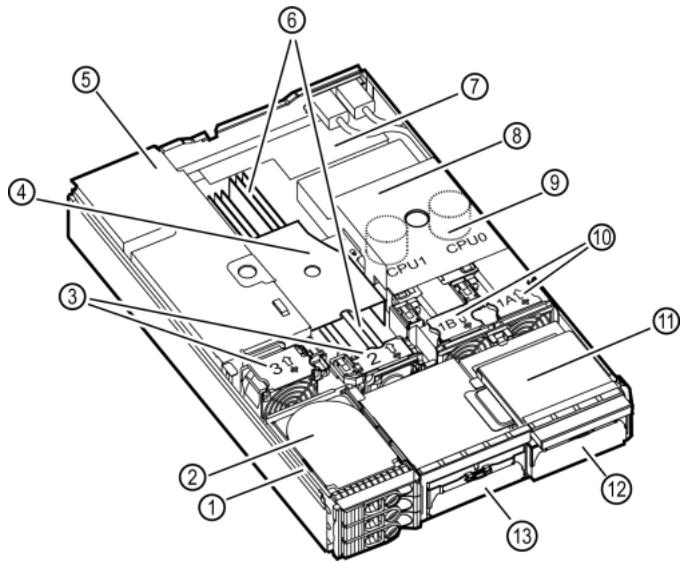

Emplacement des composants internes

1 blocage des disques durs
2 disques durs
3 ventilateurs (2, 3)
4 capot de ventilation des modules mémoire
5 compartment PCI/AGP
6 modules DIMM
7 cartede supervision (en option)
8 capot de ventilation
9 processeur(s) (CPU1 optionnel)
10 ventilateurs 1A, 1B
11 unité optique
12 bloc d'alimentation 2 (en option)
13 bloc d'alimentation 1

Installation des composants

Pour connaître la marche à suivre, reportez-vous au Manuel d'utilisation et de maintenance du système hp rx2600/zx6000.

REMARQUE : lorsque vous avez replacé un composant, remettez tous les capots en place et reisserrez convenablement toutes les vis afin de préserver la conformité FCC/EMI (interférences electromagnétiques).

Mémoire

L'ordre dans lequel vous installez les modules mémoire est essentiel. Reportez-vous au tableau ci-dessous.

Pour acceder aux connecteurs des modules mémoire, vous devez enlever le déflecteur de ventilation.

REMARQUE : les modules DIMM doivent être installés par paires (zx6000) ou doubles paires correspondantes (rx2600).

ATTENTION: si vous ne débranchez pas le cordon d'alimentation lors du retrait ou de l'installation de modules de mémoire, vous pourriez les endommager. Avant d'ajouter ou de retirer des modules DIMM, vérifie donc que le cordon d'alimentation est débranché et que levoyant d'alimentation est étant.

Ordre d'installation	Mémoire Cellule mémoire 0	Mémoire Cellule mémoire 1	Ordre d'installation
1er	DIMM 0B	DIMM 1B	2ème
5ème	DIMM 4B	DIMM 5B	6ème
3ème	DIMM 2B	DIMM 3B	4ème Arrière
1er	DIMM 0A	DIMM 1A	2ème
5ème	DIMM 4A	DIMM 5A	6ème
3ème	DIMM 2A	DIMM 3A	4ème

Disques durs

Les disques durs des systèmes rx2600 et zx6000 sont permutable sous tension, vous ne devez donc pasmettre le système hors tension pour les retireer et les replacer. Si vous replacez le disque dur d'amorcage ou un disque dur contenant le système d'exploitation, vous devez commencer par arreter le système.

Suivez les instructions fournies avec les nouveaux disques durs.

Cartes graphiques et accessoires

Les cartes graphiques et accessoires se trouvent dans le compartment PCI/AGP. Pour enlever ou installer des cartes graphiques et accessoires, vous doivent commencer par enlever le compartment PCI/AGP du système. Pour acceder au connecteur AGP, vous devrez également enlever le dispositif de blocage des cartes AGP utilisé lors du transport.

Documentation complémentaire

Les documents suivants se trouvent sur le CD Documentation and Utility fourni avec le système :

■ Manuel de mise en route - comment installer et configurer le système ; résolution des problèmes de base ;/textes de garantie.
■ Manuel d'utilisation et de maintenance – installation et remplacement de pieces ; informations avances sur la résolution des problèmes et la configuration.
Sécurité et ergonomie du poste de travail - comment utiliser le système en toute sécurité pour éviter les lésions et la gène.
OS Recovery Instructions (Instructions de restauration du système) – comment rétablier la configuration d'origine du système (sur le CD/DVD fourni avec le système).

Pour une documentation ou des informations d'assistance supplémentaires, consultez le site www.hp.com/go/bizsupport et entrez le nom de produit de votre système (rx2600 ou zx6000) dans la zone de recherche.

Pour une assistance technique :

En France, appelez HP au 01 43 62 34 34, de 9 heures à 18 heures, du lundi au vendredi, sauf jours fériés.
Visitez le site www.hp.com/country/fr/fre/contact_us.html pour contacter HP dans votre pays.
