VACB25 - Plaque de cuisson Vulcan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson au gaz professionnelle
Marque	Vulcan
Modèle	VACB25
Nombre de brûleurs	4
Alimentation	Gaz naturel ou propane (convertible)
Consommation gaz naturel	68 000 BTU/h (19,9 kW)
Consommation GPL	64 000 BTU/h (18,8 kW)
Dimensions (L x P x H)	Environ 76 x 61 x 91 cm
Poids	Environ 45 kg
Matériau	Acier inoxydable
Type de grilles	Fonte résistante, réversibles (plat/incliné)
Ramassemiettes	Amovible pour collecter les écoulements et débris
Système d'allumage	Veilleuse permanente avec réglage de flamme
Régulateur de pression	Inclus, réglé à 25 cm CE (gaz naturel) ou 28 cm CE (propane)
Pression d'alimentation recommandée	18-23 cm CE (gaz naturel), 28-30 cm CE (propane)
Ventilation	Requis sous hotte de ventilation appropriée
Nettoyage	Grilles lavables ; surfaces inox nettoyables avec eau savonneuse
Entretien	Lubrification des soupapes par un technicien ; vérification de la hotte au moins 2 fois par an
Sécurité	Arrêt d'urgence du gaz ; veilleuse de sécurité ; ne pas obstruer la ventilation
Installation	Doit être installé par un professionnel ; nécessite mise à niveau
Utilisation	Commerciale uniquement

FOIRE AUX QUESTIONS - VACB25 Vulcan

Comment allumer la veilleuse du gaz ?

Assurez-vous que toutes les soupapes sont sur OFF. Ouvrez le robinet d'arrêt principal du gaz. Allumez chaque veilleuse à l'aide d'une source d'ignition externe (longueur d'au moins 7 po) en passant par le trou d'accès. Réglez la vis d'obturation pour obtenir une légère pointe jaune.

Que faire si les flammes des brûleurs sont jaunes ?

Ouvrez les obturateurs des brûleurs jusqu'à ce que les flammes redeviennent bleues et touchent le brûleur. Une flamme jaune indique un manque d'air.

Comment nettoyer les grilles en fonte ?

Laissez refroidir les grilles, puis frottez-les avec une brosse métallique. Vous pouvez les faire tremper dans un détergent commercial toute la nuit, rincer à l'eau chaude et huiler pour éviter la rouille.

Quelle pression de gaz est nécessaire pour le modèle VACB25 ?

La pression d'alimentation recommandée est de 18 à 23 cm CE pour le gaz naturel et de 28 à 30 cm CE pour le propane. Le régulateur est préréglé à 25 cm CE (naturel) ou 28 cm CE (propane).

Puis-je utiliser du gaz propane avec ce modèle ?

Oui, le modèle VACB25 est convertible pour le gaz propane. Vérifiez la plaque signalétique pour confirmer le type de gaz et ajustez les obturateurs (généralement ouverts à 80-100 % pour le propane).

Comment régler la flamme des brûleurs ?

Utilisez un tournevis à tête plate pour tourner la vis de réglage de la veilleuse : dans le sens des aiguilles pour diminuer la flamme, dans le sens inverse pour l'augmenter. La flamme doit être bleue et toucher le brûleur avec une légère pointe jaune pour le propane.

Pourquoi la chaleur est-elle inégale d'un côté à l'autre ?

Vérifiez que l'appareil est de niveau (avant/arrière et gauche/droite). Une mauvaise installation ou des soupapes mal réglées peuvent causer une répartition inégale. Ajustez les pieds réglables et vérifiez les obturateurs.

Comment entretenir la hotte de ventilation ?

La hotte doit être examinée et nettoyée au moins deux fois par an. Assurez-vous qu'elle n'est pas obstruée et que le système d'évacuation fonctionne correctement.

Que faire en cas de panne de courant ?

N'essayez pas de faire fonctionner l'appareil en cas de panne de courant. Coupez l'alimentation en gaz et attendez le retour du courant avant de réutiliser l'appareil.

Où trouver des pièces détachées pour le VACB25 ?

Consultez le site www.vulcanequipment.com ou contactez le service à la clientèle Vulcan au [phone]. Pour toute réparation, faites appel à un technicien qualifié.

MODE D'EMPLOI VACB25 Vulcan

N'utilisez pas de bois d'une taille ou en quan- tite plus grande que celles recommandées ou nœces- saires. Ceia provoquera une accumulation de chaleur qui peut potentiellement endommager et faire gauchir les composants du griel barbecue.

AVS

avoir d'abord place les grillies.

AVIS Ne mettez pas de bois dans le bac sans y

AVIS

1. Gardez près de vous une bouteille d'eau a pistol pour éténide les fammes qui s'embresent à la sur- face du bois. Pour une performance nominale, vous deviez laisser le bois brûler en braises. Si des fammes s'élevant, pulveriesz de réau avec la bouéville tout juste assez pour n'éténide que les flammes visibles.

2. Si les rubinets des brûleurs sont règles a plein re- gîme, vous devrez remettre du bois éviron a toutes les 3 heures. Ceia peut varier selon diffie- rentes applications. Le bois doit étre remplacé seu- lement apres s'été desinlette et qu'il soit passe au travers des grillies des bacs à bois.

3. Assurerz-vous que les faces a bois sont pousses jusqu'au fond avant d'alumer les brûleurs du grit a barreaux. Après avoir ajoute du bois, le grit devra chauffer pendant a peu près 30 minutes avant le commencement de la fumaison.

^1 arriere.

1. Placez un morceau de bois dans chacun des bacs a bois. Centrez-le sur le bac a bois (du devant vers

2. Il est conduille d'utiliser des morceaux de bois d'une longueur de 12 pro et d'un diamètre de 4 pro (305 x 100 mm) ayant un poids de 1% Ib (0,7 kg) chacun. Vous pouvez utiliser des blocs de bois en sections ne dépassant pas 4 x 4 pro (100 x 100 mm) et d'une longueur totale de 14 pro (356 mm). Des bois divers sont conseillés. (Pour obtenir de meilleurs résultats, il est recommande de faire tempérer le bois pendant 24 heures).

AV BOIS

COMMENT SE SERVIR DE LA BOITE DE FMAGE

tenez ce grii a barreaux.

posants sont chauds. Sovyz prudent lorsque vous utilisez, nietoyez ou entre-

A AVERITISSEMENT Le grill et ses com-

A AVERTISSEMENT Soyez prudent lorsque vous débarrassez des de- bris calcines dans les bacs a bois. As- suresz-vous qu'ils soient totalement re- froidis. Ne les jeterz pas dans des contre- nants qui ne sont pas approuvues pour resister aux flammes.

1. Nettoyez les bacs a bois et les ramasse-miettes.

backs.

1. A tous les jours, lorsque l'appareil s'est refroidi, vi-

NETTOYAGE DE LA BOÎTE DE FUMAGE AU BOIS

1. Remettez les brûleurs, les radiants et les grillés de surface du avril à leur place.

2. Fixez le guri en place a laide de quatre boulons a tete hexasgonaie de % - 11 x % 4 po et de 4 rondelles de % 4o. Les boulons devraient passer a travers les dessus de la boite de fumage et se visser dans les points d'ancrage des pieds du guri. S'il y a lieu, fixez les deux moultes du bati ensemblé avec 4 boulons de % 4 - 20 x % 4o, 4 rondelles et 4 crous frinens.

la boite.

1. Posez le grit sur le dessus de la boite de fumage de sorte que les points d'ancarge fillets des pieds du grit vienent s'aligner sur les trous supérieurs de

de réflexion de la chaleur.

1. Retirez les pieds, le ramasse-miettes et les plaques

2. Retirez tous les radiants et les grillies supérieures.

BOIS

INSTALLATION DE LA BOÎTE DE FUMAGE AU

tenez ce grii a barreaux.

Iorsque vous utilisez, nettoyez ou entre-

posants sont chauds. Soyez prudent

A AVERTISSEMENT Le grill et ses com-

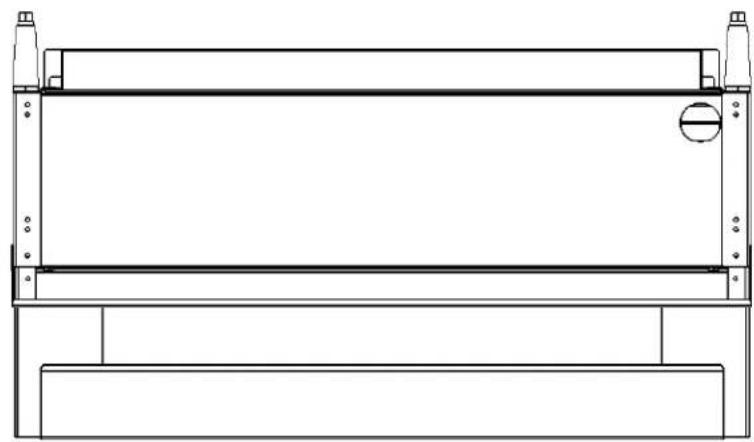

BÔTE ACCESSOIRE POUR FUMAGE AU BOIS

VUE ARRIBE

vous employer, nettoyez ou entretenez ce grill.

A AVERTISSEMENT Le grill et ses pieces sont chauds. Faites attention lorsque

INSTALLATION DES ACÇESOIRS DES LA PAROL CONTRÉ LES ECLABOUSSURES

de le faire fonctionner, de le nettoyer ou de l'entretenir.

A AVER ISSSEMEN! Le giri et ses pieces sont chauds. Faites attention au moment

INSTALLATION DES ACCESSORIES

Chaleur inégale, cotes brûles	A. Les soupapes des brûleurs sont mal règlesB. La pression du gaz varieC. Le brûleur est mal régile
Trop de chaleur sur le dessus	A. Les soupapes des brûleurs sont règles trop hautB. La ventilation est défectuéeC. La pression du gaz est surestiméeD. Le brûleur est mal régile
Chaleur inégale d'un cote a lautre	A. Les soupapes des brûleurs sont mal règlesB. L'appareil n'est pas de niveau d'un côte a l'autreC. Le brûleur est mal régile
Chaleur inégale d'un cote a vers l'arrière	A. L'appareil n'est pas de niveau de l'avant vers l'arrièreB. La ventilation est défectuéeC. Le brûleur est mal régileD. Le plateau déflecteur et le ramasse-mètres sont mal en-tertenus ou mal installés
Chaleur inégale de l'avant vers l'arrière	A. L'appareil n'est pas de niveau de l'avant vers l'arrièreB. La ventilation est défectuéeC. Le brûleur est mal régileD. Le plateau déflecteur et le ramasse-mètres sont mal en-tertenus ou mal installés
Panne de la veilleuse d'allumage	A. La veilleuse d'allumage est régile trop bas. Réglez la veilleuse d'allumage pour permette la circulation de plus de gaz.B. L'orifice de la veilleuse d'allumage est obstrutéC. La pression du gaz est basse.
Flammes des brûleurs jaunes	A. Ourez les obturateurs des brûleurs jusqu'à ce què les flammes redivement blues et touchent le brûleurflammes redivement blues et touchent le brûleur
Flammes trop élevées	A. Férmez les obturateurs des brûleurs jusqu'à ce què les flammes touchent le brûleur et ne soient plus jaunes.
Variation de la pression du gaz	A. Verifiéz si la prise d'air du régulateur est bouche

DEPAANNAGE

Communiquez avec votre service à la clientele local pour toute réparation ou tout réglage nécessaire sur cet équipement. Pour une liste des bureaux des services et des pieces, consultez www.VECancenquipment.com. Lorsque vous appelez pour obtenir du service, veuillez fournir l'information suivante, disponible sur la plaque d'identification de l'appa-reil : le numéro du modèle et le numéro de serie.

SERVICE

Toutes les soupapes devraient estre lubrifiées par un technician qualitative avec une huile resistant aux températures élevées des le premier signe de commencement.

LUBRIFICATION

moins deux fois par annee.

La hotte a évacuation (système de ventilation) devrait éfre examinee et nettoye au

SYSTEME DE VENTILATION

de le faire fonctionner, de le nettoyer ou de l'entretenir.

A AVERITISSEMENT Le grill et ses pieces sont chauds. Fails attention au moment

ENTRETEEN

AIDS Ne jamais couvrir les trous du bac deflecteur avec du papier d'aluminium ou laisser des débirs blouquer ces trous. Cela causerait une accumulation de chaleur qui pourrait potentiellement endomma- ger et detormer certains des composants du gritl barbecue.

AVS

AIVS Ne couvrez jamais la surface du grill avec une casserole ou d'autres objets pour essayer de « brûler » ou de nettoyer les debirs de l'élément. Cela provoquera une aug- mentation de la chaleur qui peut endomager ou déformer les composants du grill.

AVS

(Fig. 16).

Les plateaux detlectures et les ramesse-miètles doivent étre vi- des et nettovesRequirement lorsqu'ils sont forwards. Assurez- vous que les crochets arrière du plateau detlecteur sont passes par-dessus le bord du ramesse- miettes quand ils sont assemblés

s'acumuler. (Fig. 15).

Chaque jour, une fois qu'elles sont refroidles, enlevez les grillés et toyer tous les endroits ou la garisse et les aiments peuvent

Les surfaces en acier inoxydable peuvent etre nettoyées à laide d'un linque humide et d'une solu- tion d'eauf et d'un savon doux.

Les guilles peuvent temper dans un puissant detersif commercial toute la nuit. Au matin, rincez-les avec de l'reau chaude pour enlever tout residu du detersif. Rincez a fond est mettez de l'huile de cuis- son afin de prevenir la roulle.

Gattez les grillés supérieures du-rant la cuisson au grill avec une brousse métallique afin de les garder propres. Empechez les debirs de s'accur humier sur les grillés. (Fiq. 14).

A AVERITISSEMENT Le grill et ses pieces sont chauds. Faites attention lorsque vous employez, nettoyez ou entertenez ce grill.

NETTOYAGE

1. Pour allumer un brûleur, metez sa soupape en position « ON » (MAX) une fois que toutes les vie-

2. Tout en regardant par le trou, re- glez la vis de l'obturation de la veil- bout jaune.

3. Repetez les étapes 3 et 4 jusqu'à ce que toutes les veilleuses soient allumes.

1. Allumez chaque veilleuse a laide d'une source d'ignition externe. Passer la source d'ignition par le trou d'accès au pîlete a 'levant du girdi et allumez la veilleuse (Fig. 12). L'extémite de la source d'ignition doit avoir au moins 7 po de long de façon a atteindre le pîlete a l'inte-reur du trou.

2. Mettez la valieve principale de gaz et les valeurs de tous les brûleurs sur « OFF ». Attendez 5 minutes.

3. Ouvrez le robinet d'arret principal du gaz.

ALUMAGE DE LA VELLEUSE DU GAZ

avant de utiliser.

Préchauffez le géril pendant 30 minutes. Frottez les grillles avec de l'huile de cuisson

PRECHAUFAGE DU GRIU

rez-vous que toutes les soupapes individuelles des brûleurs sont termées. Pour former completion : mettez le robinet d'alimentation en gaz sur « OFF ». Assu-

LEUSES

POUR FERMER COMPLETLEMENT LES FLAMMES DES BRULEURS ET DES VELI-
