MODE D'EMPLOI DPH36652UC BOSCH
IMPORTANT : Conserver ces instructions pour l'organisme de contrôle des installations électriques.
L'INSTALLATEUR doit laisser ce manuel d'instructions de l'appareil au propriétaire.
LE PROPRIÉTAIRE doit conserver ces instructions pour toute consultation ultérieure.
Information relative à la sécurité : Couper le courant au niveau de la boîte à fusible et verrouiller cette dernière avant de raccorder cet appareil.
Spécifications : 120 V AC, 60 Hz. Circuit électrique de 15 ou 20 A.

A. Utilisercetappareiluniquementpourl'usageprévu par le fabriquant. Si vous avez des questions, contacter le fabriquant.
B. Avant d'entretenirou denettoyer l'appareil, couper le courant au niveau de la boîte à fusible et verrouillercette dernière pour éviter qu'on remette le courant accidentellement. Lorsque la boîte à fusible ne peut être verrouillée, appliquer un message d'avertissement bien visible sur cette dernière.
C. L'installation et le montage électrique doivent être effectués pardupersonnel qualifié en accord avec les standards et les réglementations locales, y compris les normes anti-incendie.
D. Pour prévenir des problèmes de tirage, il est nécessaire d'apporter suffisamment d'air pour assurer la combustion et l'élimination des gaz par la cheminée. Suivre les lignes de conduite et les standards des sécurité des fabricants de chauffage, comme ceux publiés par la National Fire protection Association (NFPA), l'American Society for Heating, les Refrigeration and Air Conditioning Engineers (ASHRAE) et les réglementations locales.
E. Lorsque vous coupez ou forez dans un mur ou un plafond, ne pas endommager le circuit électrique ou d'autres installations cachées.
F. Les conduits d'évacuation doivent toujours avoir une sortie extérieure.
ATTENTION
PRÉVU SEULEMENT POUR UNE ASPIRATION GÉNÉRALE. NE PAS UTILISER POUR ASPIRER DES MATIÈRES OU DES VAPEURS DANGEREUSES OU EXPLOSIVES.
ATTENTION
Pour limiter le risque d'incendie et pour évacuer efficacement l'air, s'assurer que le système de conduitsévacuevers l'extérieur et qu'il nepousse pas l'air dans des espaces intramuraux, plafonds, greniers, des trous ou bien dans le garage.
AVERTISSEMENT
POUR DIMINUER LE RISQUE D'INCENDIE, UTILISER SEULEMENT DES TUBES D'EVACUATION EN METAL.
Installer cette hotte en accord avec ses spécifications.
AVERTISSEMENT
Pour diminuer le risque d'incendie ou de choc électrique, ne pas utiliser cette hotte avec des instruments de contrôle de la vitesse extérieurs.
MODE OPÉRATOIRE
a) Toujours laisser les grilles de sécurité et les filtres à leur place. Sans la présence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.
Le fabricant décline toute responsabilité si les informations détaillées dans ce manuel pour l'installation, l'entretienet l'utilisation adéquatedu produit ne sont pas observées. Le fabriquant décline en outre toutes responsabilité pour d'éventuelles blessures dues à des négligences; en outre, la garantie de l'appareil sera annulée suite à des conditions d'entretien inappropriées.
Lire Toutes les Instructions Avant d'Utiliser l'Appareil. LIRE ET CONSERVER CES INSTRUCTIONS
Spécifications électriques IMPORTANT
Suivre toutes les réglementations nationales et les décrets locaux.
Il est de la responsabilité du client : De contacter un électricien qualifié.
De s'assurer que l'installation électrique fonctionne et est conforme aux réglementations de la National Electric Code, ANSI/NFPA 70 – dernière révision*, ou aux CSA Standards C22.1-94, au Canadien Electric Code, Partie 1 et C22.2 n° 0-M91 – dernière révision** et à toutes les réglementations nationales et décrets locaux.
Si la réglementation le permet et si une mise à la terre séparée est utilisée, il est recommandé qu'un électricien qualifié détermine si le raccord est correct. Ne pas raccorder la terre à un tuyau du gaz.
Si vous n'êtes pas sûr que la hotte soit raccordée à la terre, vérifier avec un électricien qualifié. Ne pas placer de fusible sur le circuit de terre.
IMPORTANT
Conserver ces instructions de montage pour l'organisme de contrôle des installations électriques
La hotte doit être raccordée uniquement avec du fil électrique en cuivre.
La hotte doit être raccordée directement à la boîte des fusibles (ou interrupteur de circuit) par un conduit métallique.
La dimension des fils électriques utilisés doit être conforme aux réglementations de la National Electric Code, ANSI/NFPA 70 – dernière révision*, ou aux CSA Standards C22.1-94, au Canadien Electric Code, Partie 1 et C22.2 n° 0-M91 – dernière révision** et à toutes les réglementations nationales et décrets locaux.
Utiliser le matériel électrique recommandé dans la liste de l'AUL – ou du CSA.
Des copies de cette liste de recommandation peut être obtenue auprès de:
Éléments compris avec votre hotte
- Corps de la hotte avec ventilateur, filtres à graisses et lampes déjà installés
- Manuel d'Utilisation et d'Entretien/d'Installation
- Raccord
- Kit de fixation comprenant :
4 Bagues d'appui
6 Attaches pour mur
2 Crochets avec vis de réglage
6 vis 5x35
4 vis pour raccord
Accessoires en option
- Conduits
- Kit de recyclage d'air sans tubes
Éléments non compris avec votre hotte
- Toile isolante
- Un conduit de 1/2"
- Écrous métalliques
- Conduits rectangulaires et circulaires
- Soupape de tirage ronde
- Attache électrique
Outils nécessaires
Tournevis fin et visseuse Philips
Crayon et mètre
Petits ciseaux en métal (dans certains cas)
Foreuse électrique
Scie
Tenailles
Niveau
Burin
Lampe de poche
Dénudeur de fil électrique
Lunettes de sécurité
Gants
Escabeau
INSTALLATION DE LA HOTTE
- Pour une aspiration optimale, utiliser un conduit d'évacuation le plus droit possible en évitant les coudes.

ATTENTION : Mettre l'évacuation uniquement à l'extérieur du bâtiment.
- Une personne suffit pour l'installation.
- En moyenne, 2 heures sont nécessaires pour effectuer une installation complète (sans considérer d'éventuels travaux aux murs ou aux meubles de cuisine, l'installation de tuyaux, conduits et connexions électriques).
Etapes d'installation :
Il y a 12 étapes pour les 2 types d'installation, fixation murale ou encastrement dans un meuble.
- La hotte est fixée à l'aide de vis et d'attaches adaptées à la plupart des supports, consulter un ouvrier qualifié et vérifier si elles sont compatibles avec la qualité de vos murs et meubles.
- Ne pas utiliser de conduit flexible.
- En situation de CLIMAT FROID, l'installation doit prévoir un clapet de sortie supplémentaire pour minimiser les courants d'air froids et un raccord thermique non métallique pour diminuer l'entrée d'air froid vers l'intérieur. Le clapet doit se trouver du côté froid du raccord thermique. Le raccord doit être le plus proche possible de l'endroit où le tuyau entre dans la partie chauffée du bâtiment.
- Les hottes encastrées nécessitent une installation à 5 fils.
- Conditionneurs d'air : Certaines réglementations locales peuvent nécessiter l'utilisation d'un conditionneur d'air quand on utilise un système de ventilation surdimensionné pour le CFM du mouvement de l'air. Le CFM varie et est spécifique d'un local à l'autre. Consulter un professionnel HVAC pour évaluer le système le plus adapté à votre cas.
• Installation classique
La hauteur d'installation de votre hotte par rapport à la partie supérieure de votre cuisinière doit être de 76 à 91 cm (24" à 30 »). Cette hotte n'est pas recommandée pour l'utilisation sur des grills internes.
1. Choisir le type d'évacuation
Cette hotte est conçue pour être utilisée avec une évacuation verticale comme indiqué ci-dessous.
Note: voir aussi Fig. 1-3-5 pour la préparation du meuble.
Si vous le souhaitez, la hotte peut être convertie pour évacuation horizontale comme indiqué ci-dessous.
Note: voir aussi Fig. 2-3-5 pour préparation du meuble et du mur arrière.
• CONDUITS
Se munir d'un conduit circulaire de diamètre 8", pour l'installation sur le fond de l'armoire voir Fig.2 et 3.
Installer un tube de 1/2" depuis la boîte à fusibles suffisamment long pour atteindre la hotte une fois installée.
La fourniture électrique doit être de 120 V AC, 60 Hz. 15 or 20 A.
Différentes possibilités de pose des conduits


Évacuation horizontale Évacuation ver
* Accessoires en option - Kit de recyclage d'air sans tubes
| Pièces de conduit | Dim-ens-ions | Longueur équivalente | Quantité utilisée | Longueur équivalente totale | Pièces de conduit | Dim-ens-ions | Longueur équivalente | Quantité utilisée | Longueur équivalente totale | ||
Droit rond | 6 po | 1.2 pi | ![]() | 1 po x 10 poCentre inversé,coude gauche | N/A | 15 pi | |||||
| 7 po | 0.95 pi | ||||||||||
| 8 po | 0.7 pi | ||||||||||
| 10 po | 0.6 pi | ||||||||||
| 3-1/4 po x 10 po Droit | 1 pi | 3-1/4 po x 10 po ![]() | 3-1/4 po x 10 po Centre inversé,coude gauche | N/A | 25 pi | ||||||
| 3-1/4 po x 14 po Droit | 0.7 pi | ||||||||||
| Coude rond 90° | 6 po | 12 pi | 3-1/4 po x 10 po ![]() | 3-1/4 po x 10 po Coude inversé droit | N/A | 25 pi | |||||
| 7 po | 8 pi | ||||||||||
| 8 po | 6 pi | ||||||||||
| Coude rond 45° | 6 po | 5 pi | 3-1/4 po x 10 po ![]() | 3-1/4 po x 10 po Coude inversé gauche | N/A | 15 pi | |||||
| 7 po | 4 pi | ||||||||||
| 8 po | 3 pi | ||||||||||
| Coude 90° à 3 1⁄4 x 10 po | N/A | 5 pi | Capuchon mural rond modèle n°WC8 modèle n° WC10 | 6" | 2 pi | ||||||
| 7" | |||||||||||
| 8" | |||||||||||
| 10" | |||||||||||
| 3 1⁄4 x 10 po coude 45° | N/A | 15 pi | Capuchon de toit rond ![]() | 6" | 2 pi | ||||||
| 7" | |||||||||||
| 8" | |||||||||||
| 3 1⁄4 x 10 po coude plat | N/A | 20 pi | 2 pi long flexible 3 1⁄4 x 10 po modèle n° RD 1 | 20 pi | |||||||
| Rond à 3 1⁄4 x 10 po | 6 po | 1 pi | ![]() | 3 1⁄4 x 10 po à rond | 1 pi | ||||||
| 7 po | 1 pi | ||||||||||
| 3 1⁄4 x 10 po à rond | 6 po | 5 pi | Capuchon mural ![]() | 3 1⁄4 x 10 po | 2 pi | ||||||
| 7 po | 3 pi | ||||||||||
| Rond à 3 1⁄4 x 10 po coude 90° | 6 po | 10pi | ![]() | Registre de tirage arrière en ligne 7 po | 5 pi | ||||||
| 7 po | 8 pi | ||||||||||
| 3 1⁄4 x 10 po à rond coude 90° | 6 po | 10pi | ![]() | Prise de toit 3 1⁄4 x 10 po et persienne | 5 pi | ||||||
| 7 po | 5 pi | ||||||||||
| TOTAL (2 colonnes)= | |||||||||||
TABLEAU 2. RECOMMANDATIONS POUR L'INSTALLATION DES CONDUITS.
Pour des raisons de sécurité, l'évacuation doit s'effectuer directement vers l'extérieur (pas dans un grenier, sous la maison, dans le garage ou dans tout autre endroit dans le bâtiment). Utiliser les conduits les plus droits et les plus courts possible.
Les courbures de conduits (coudes et raccords) réduisent le flux d'évacuation d'air.
La superposition de coudes et les profils en « S » diminuent fortement les performances de l'appareil et ne sont pas recommandés.
Un court morceau de tuyau placé directement à la sortie de la hotte donne les meilleurs résultats.
Le raccord entre le conduit et le corps de la hotte et les autres raccords doivent être le plus droits possibles.
Utiliser par ordre de préférence:
Premièrement un conduit circulaire de 10"
Deuxièmement un conduit circulaire de 8"
Troisièmement un conduit rectangulaire de 3 ¼» x 14"
Quatrièmement un conduit circulaire de 7"
Cinquièmement un conduit rectangulaire de 3 ¼» x 10"
Sixièmement un conduit circulaire de 6"
Les tubes circulaires flexibles ne doivent être utilisés que si aucun autre système de conduits n'est possible. Limiter
l'utilisation à de courts tronçons et être attentif à ne pas écraser le flexible lors des courbures.
- Après avoir choisi le type d'évacuation :
- Préparer le conduit et les découpes nécessaires, voir Fig.1-2-3.



- Direction d'évacuation :
La hotte est livrée pour une évacuation verticale.

AVERTISSEMENT!
Avant d'installer la hotte, enlever la plaquette qui ferme l'évacuation d'air se trouvant sur la partie supérieure si vous préférez une évacuation verticale OU la plaquette se trouvant à l'arrière si vous souhaitez une évacuation horizontale. (voir Figure 5).
AVIS
Une fois que la plaquette qui ferme l'évacuation a été ôtée, elle ne peut plus se remettre en place (voir Figure 5).
Pour changer pour une évacuation horizontale, suivre les indications suivantes (voir Figure 4):
a. Enlever la plaquette sur la partie arrière de la hotte (voir Figure 5).

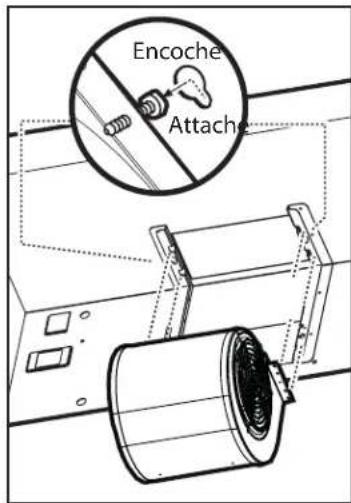

b. Enlever et conserver les 4 vis (2 par côté) qui fixent le ventilateur sur le haut de la hotte et l'enlever de ses encoches.

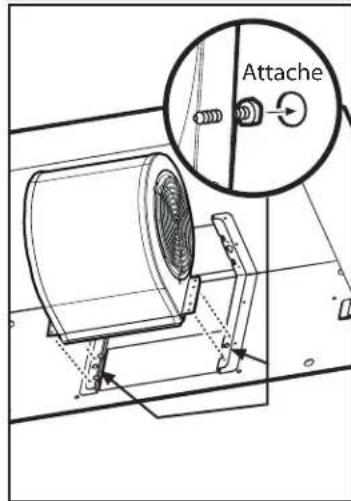

c. Tourner le ventilateur de 90° et vérifier que les attaches sur son côté rentrent dans les fentes prévues.
d. Fixer le ventilateur sur le côté arrière à l'aide des 4 vis (voir étape b).
- Attacher le raccord de 8" :
Le raccord fourni avec la hotte se monte au-dessus ou à l'arrière de la hotte.
Note : Pour l'installation encastrée avec évacuation verticale UNIQUEMENT : Ne pas installer le raccord avant de fixer la hotte au meuble.
a. Positionner le raccord au-dessus de la sortie d'évacuation de la hotte et l'accrocher à l'aide des 4 vis fournies (Figure 5).
b. Mettre de la toile isolante entre le raccord et la hotte.


Figure 4
Plaquette
évacuation
verticale

Plaquette évacuation horizontale

Note : Si vous choisissez la formule encastrée, passer au point suivant.
- Après avoir déterminé la hauteur d'installation de la hotte, tracer une ligne horizontale à une distance de la cuisinière de 19 cm (7 ½ «) au-dessus de la hauteur choisie, voir Figure 6a.
- Déterminer la ligne centrale de la cuisinière. La prolonger en une ligne verticale jusqu'à atteindre la ligne horizontale tracée au point 4 ; tracer également 2 lignes verticales de part et d'autre de cette ligne centrale à une distance de 32 cm (12-5/8") pour déterminer l'emplacement des crochets de fixations fournis avec la hotte.
- Fixer 2 attaches sur le mur pour y accrocher la hotte à travers les 2 fentes prévues à cet effet (2 attaches de murs+2 crochets+2 vis 5x35).
- Amener le conduit de 8" suffisamment long pour atteindre le raccord lorsque la hotte sera installée plus 3,8 cm (1 ½") pour connecter le corps de cheminée. Fixer le conduit au raccord à l'aide de vis et le sceller avec de la toile.
- Enlever 1 ou 2 plaquettes et installer le tube de 12 à la boîte de connexion.
- Accrocher la hotte et ajuster sa position à l'aide des vis se trouvant dans les encoches.
- Fixer la hotte en 4 autres points, 2 au-dessus et 2 en dessous (utiliser 4 attaches de mur+ 4 bagues+4 vis 5x35).
11.Evacuation verticale.
Installation encastrée
Note : Si vous choisissez la formule de fixation au mur, voir ci-dessus.
Note : distances dans le tableau 3.

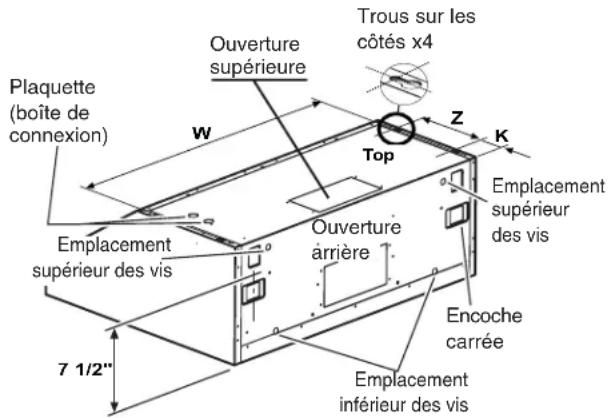

- Déterminer la ligne centrale du fond de l'armoire. Tracer une ligne en prolongeant cette ligne centrale de l'arrière jusque la face avant du meuble.
- Tracer 2 lignes, une à une distance K du mur et une autre à un distance Z de la ligne précédente. Tracer 4 points, 2 le long de chaque ligne à une distance d'un demi W de la ligne centrale pour déterminer l'emplacement des vis.
- Fixer 4 vis sur le fond de l'armoire, ne pas visser complètement mais laisser un espace de plus ou moins 1,2 cm (1/2") entre le fond de l'armoire et la tête des vis.
- Amener le conduit de 8" suffisamment long pour atteindre le raccord lorsque la hotte sera installée plus 3,8 cm (1 ½") pour connecter le corps de cheminée.
- Enlever 1 ou 2 plaquettes et installer le tube de 12 à la boîte de connexion.
- Accrocher la hotte à travers les encoches prévues sur sa partie supérieure. Fixer les 4 vis.
| LARG. DE LA HOTTE | DIM. "W" | DIM. "K" | DIM. "Z" |
| 30" 29 - 1/8" | 2 - 1/2" | 7 - 1/16" | |
| 36" 35 - 1/16" | 2 - 1/2" | 7 - 1/16" | |
| Table 3 |

Figure 6a

Figure 6b
Note: Si cela est possible, fixer la hotte au mur en 4 autres points (2 sur le dessus et 2 sur le dessous).
- De l'intérieur du meuble, fixer le raccord sur le trou d'évacuation supérieur (évacuation verticale - voir aussi Attacher le raccord de 8", page précédente).
Pour les 2 types d'installations:
11.Raccorder la HOTTE :

AVERTISSEMENT
Danger de choc électrique
Couper le circuit électrique à la boîte à fusible avant de raccorder cet appareil.
Circuit de 120 VAC, 15 ou 20 CAmp indispensable.
INSTRUCTIONS POUR LE RACCORDEMENT À LA TERRE
CET APPAREIL EST FOURNI AVEC UNE BOITE DE DÉRIVATION À 3 FILS, UN DE CEUX-CI (JAUNE ET VERT) SERT À LA MISE À LA TERRE. POUR VOUS PROTÉGER D'UN CHOC ÉLECTRIQUE, LE FIL JAUNE ET VERT DOIT ÊTRE RACCORDÉ A LA MISE EN TERRE DE VOTRE INSTALLATION ÉLECTRIQUE, ET IL NE DOIT ÊTRE COUPÉ OU ENLEVÉ SOUS AUCUN PRÉTEXTE. Tout manquement à ces instructions peut conduire à un choc électrique ou la mort.

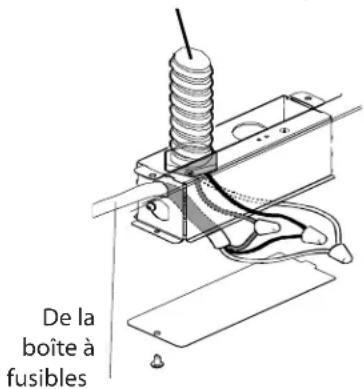

- Enlever le couvercle de la boîte de connexion comme indiqué en Figure 7.
- Si ce n'est encore fait, installer un tube de1/2"dans la boîte de dérivation.
- Faire passer les fils noir, blanc et vert (#14AWG), en respectant les normes du code national de l'électricité ou les normes de CSA, ainsi que les codes et les ordonnances en vigueur dans votre région, dans un tube de 1/2" de l'alimentation vers la boîte de dérivation.
- Raccorder respectivement les fils noir, blanc et vert de l'alimentation aux fils noir, blanc et vert/jaune de la boîte de dérivation.
• Fermer la boîte de dérivation.
Étapes finales d'installation
- Replacer les filtres à graisse comme indiqué dans ce manuel d'utilisation et d'entretien. Remettre le courant dans la boîte à fusibles. Vérifier que la hotte fonctionne.
Tube de courant électrique

Figure 7
Droit rond
