Intitulé	Valeur / Description
Type de produit	Projecteur multimédia LCD
Résolution native	XGA (1024 x 768)
Luminosité	3000 lumens (mode normal)
Contraste	3000:1
Durée de vie de la lampe	4000 heures (mode normal), 6000 heures (mode éco)
Poids	2,5 kg
Dimensions approximatives	297 x 234 x 77 mm
Connectivité	HDMI, VGA, USB, RCA, audio
Fonctions principales	Projection 2D/3D, correction de trapèze, mode éco
Alimentation électrique	100-240 V, 50/60 Hz
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe, filtre à air, télécommande disponibles en pièces de rechange
Sécurité	Certifications CE, RoHS, protection contre la surchauffe
Informations générales	Idéal pour les présentations professionnelles et l'enseignement, compatible avec divers appareils

FOIRE AUX QUESTIONS - EB-93H EPSON

Pourquoi mon projecteur EPSON EB-93H ne s'allume-t-il pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et bien connecté.

L'image projetée est floue, que dois-je faire ?

Ajustez la mise au point en utilisant la molette de mise au point sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment changer la lampe du projecteur EPSON EB-93H ?

Éteignez le projecteur et débranchez-le. Attendez que la lampe refroidisse, puis retirez le couvercle de la lampe et dévissez la lampe usée. Installez la nouvelle lampe et remettez le couvercle en place.

Pourquoi le son ne fonctionne-t-il pas avec le projecteur ?

Vérifiez que le volume est réglé correctement sur le projecteur et la source audio. Assurez-vous également que les câbles audio sont correctement connectés.

Comment connecter mon ordinateur au projecteur EPSON EB-93H ?

Utilisez un câble HDMI ou VGA pour connecter votre ordinateur au projecteur. Sélectionnez la source d'entrée correspondante sur le projecteur à l'aide de la télécommande.

Le projecteur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également essayer de réinitialiser le projecteur.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le filtre à air, nettoyez-le délicatement avec un aspirateur ou de l'eau, puis remettez-le en place une fois sec.

Mon projecteur ne détecte pas la source HDMI, que faire ?

Assurez-vous que le câble HDMI est correctement connecté aux deux appareils. Essayez de débrancher et de rebrancher le câble ou de tester un autre câble HDMI.

Comment régler la température des couleurs sur le projecteur ?

Accédez au menu des paramètres d'image du projecteur et ajustez la température des couleurs selon vos préférences.

MODE D'EMPLOI EB-93H EPSON

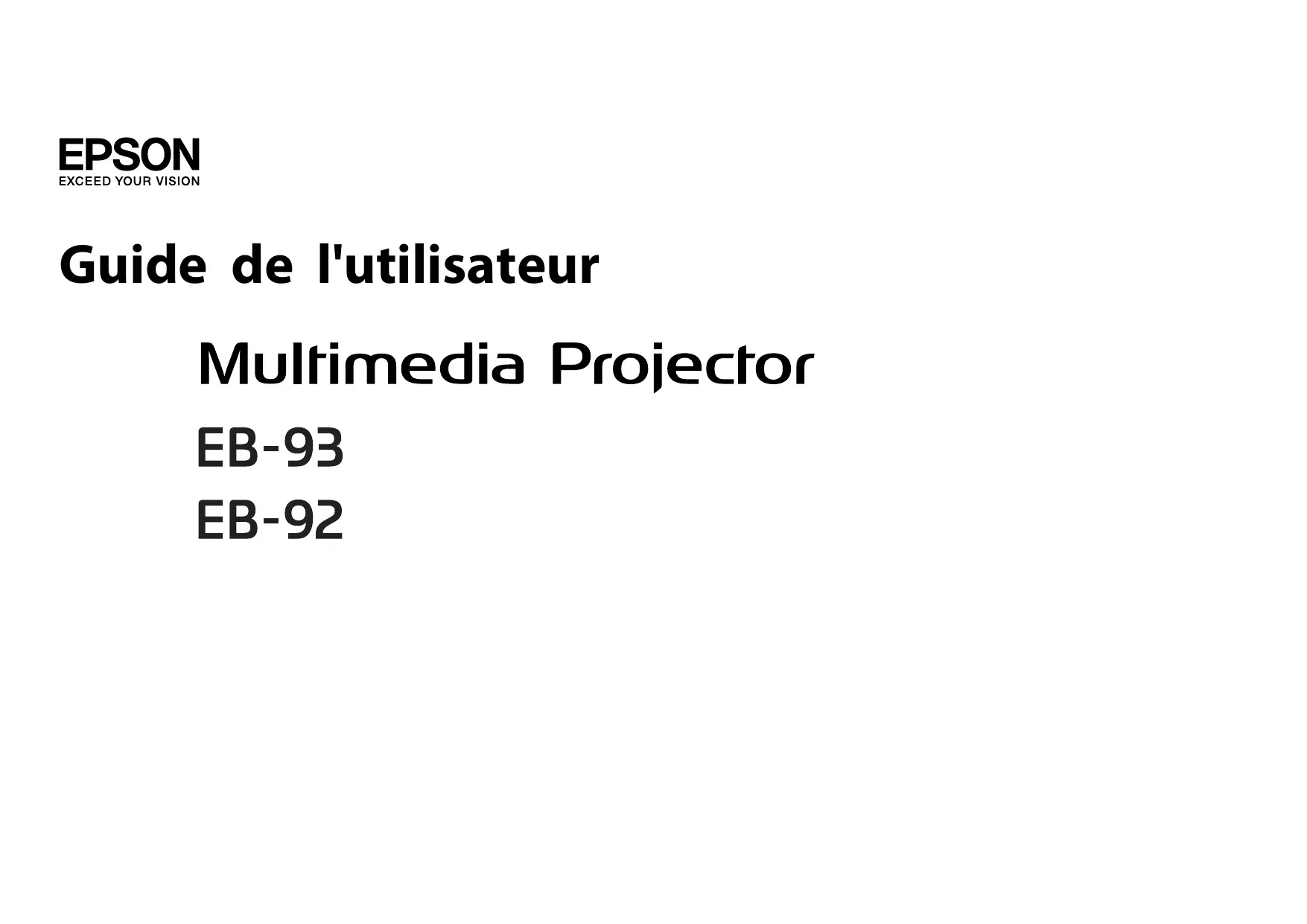

Guide de l'utilisateur

Multimedia Projector

EB-93

EB-92

Symboles Utilisés Dans ce Guide

- Indications de sécurité

La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l'appareil en toute sécurité. Veillez à comprendre et à respecter ces symboles afin d'éviter de vous blesser ou de provoquer des dégâts.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation incorrecte.
Attention	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d’une manipulation incorrecte.

- Indications d'informations générales

Attention	Procédures pouvant entraîner des dommages matériels ou corporels si elles ne sont pas exécutées avec un soin suffisant.
	Informations supplémentaires qu’il peut être utile de connaître sur un sujet.
	Renvoie à une page contenant des informations détaillées sur un sujet.
	Indique qu’une explication du ou des mots soulignés figurant devant ce symbole figure dans le glossaire. Reportez-vous à la section « Glossaire » des « Annexe ». 📞 "Glossaire" p.122
[Nom]	Indique le nom des boutons de la télécommande ou du panneau de commande.Exemple : bouton [Esc]
Nom du menu	Indique les éléments du menu Configuration.Exemple :Choisissez Luminosité dans Image.Image - Luminosité

Symboles Utilisés Dans ce Guide ...... 2

Introduction

Caractéristiques du Projecteur 7

Liste des fonctions par modèle 7

Configuration, projection et stockage rapides et simples .... 7

Écriture aisée sur un tableau blanc ou noir grâce à la fonction de motif ..... 7

Connexion à l'aide d'un câble USB et projection (USB Display) ..... 7

Détection des mouvements du projecteur et correction automatique de la distorsion de l'image 8

Fonctions utiles pour la projection d'images 8

Connexion à un réseau et projection d'images à partir de l'écran de l'ordinateur (EB-93 uniquement) 8

Connexion facile à un ordinateur avec Quick Wireless (EB-93 uniquement) ..... 8

Utilisation optimale de la télécommande 8

Agrandissez et projetez vos fichiers à l'aide de la Caméra document ..... 8

Fonctions de sécurité améliorées 8

Noms et Fonctions des Différentes Parties du Projecteur ..... 10

Avant/Dessus 10

Arrière 11

Dessous 12

Panneau de commande 13

Télécommande 14

Remplacement des piles de la télécommande ..... 16

Portée de la télécommande 17

Préparation du projecteur

Installation du projecteur 19

Méthodes d'installation 19

Méthodes d'installation 20

Taille de l'écran et distance de projection approximative ..... 20

Connexion des équipements 21

Connexion d'un ordinateur 21

Connexion de sources d'images 22

Connexion de périphériques USB 24

Connexion d'un équipement externe 25

Connexion d'un câble LAN (EB-93 uniquement) 26

Utilisation standard

Projection d'images 28

De l'installation à la projection 28

Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source) 29

Passage à l'image cible à l'aide de la télécommande 30

Projection avec USB Display 30

Configuration système requise 30

Première connexion 31

Désinstallation 32

Réglage des images projetées 34

Correction la distorsion trapézoïdale 34

Correction automatique (V-Keystone auto.) 34

Correction manuelle (H/V-Keystone manuelle) 34

Correction manuelle (Quick Corner) 35

Réglage de la taille de l'image 37

Réglage de la position de l'image 37

Réglage de l'inclinaison horizontale 37

Correction de la mise au point 38

Réglage du volume 38

Sélection de la qualité de projection (sélection du Mode couleurs) ..... 38

Réglage de l'Iris auto 39

Modification du rapport L/H de l'image projetée 40

Méthodes de modification 40

Modification du rapport L/H 40

Fonctions Utiles

Fonctions de projection 43

Projection sans ordinateur (Diaporama) 43

Caractéristiques des fichiers pouvant être projetés à l'aide d'un Diaporama . . . . 43

Exemples de diaporama 43

Méthodes d'utilisation d'un diaporama 43

Projection de l'image sélectionnée 45

Projection des fichiers image d'un dossier en séquence (Diaporama) ..... 46

Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama 47

Arrêt momentané de l'image et du son (Pause A/V) 48

Arrêt sur image (Freeze) 48

Fonction Pointeur (Pointeur) 49

Agrandissement d'une partie de l'image (E-Zoom) 50

Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil) 51

Enregistrement d'un logo d'utilisateur 52

Enregistrement du motif utilisateur 54

Fonctions de Sécurité .... 56

Gestion des utilisateurs (Mot de passe protégé) 56

Types de la fonction Mot de passe protégé 56

Réglage de la fonction Mot de passe protégé 56

Saisie du mot de passe 57

Verrouillage des touches de fonctionnement (Blocage fonctionne.) ..... 58

Systèmes de sécurité 59

Installation du câble antivol 59

Surveillance et contrôle 60

À propos de EasyMP Monitor (EB-93 uniquement) ..... 60

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) (EB-93 uniquement) 60

Configuration du projecteur 60

Affichage du Écran Contrôle Web 61

Affichage de l'écran Web Remote 61

Utilisation de la fonction Notif. courrier pour signaler des anomalies de fonctionnement (EB-93 uniquement) 63

Erreur de lecteur du courrier de notification 63

Gestion à l'aide de SNMP (EB-93 uniquement) 63

Commandes ESC/VP21 64

Liste des commandes 64

Câblage 64

À propos de PJLink (EB-93 uniquement) 65

À propos de Crestron RoomView® (EB-93 uniquement) 66

Utilisation d'un projecteur à partir d'un ordinateur .... 66

Menu Configuration

Utilisation du menu Configuration 71

Liste des Fonctions 72

Tableau du menu Configuration 72

Menu Réseau (EB-93 uniquement) 73

Menu Image 73

Menu Signal 74

Menu Réglage 76

Menu Avancé 78

Menu Réseau (EB-93 uniquement) 79

Remarques sur l'utilisation du menu Réseau 80

Fonctions du clavier virtuel 81

Menu Base 81

Menu LAN câblé 82

Menu Courrier 83

Menu Autres 84

Menu Réinit. 85

Menu Information (Affichage uniquement) 85

Menu Réinit. 86

Dépannage

Utilisation de l'aide 88

Dépannage 90

Signification des témoins 90

Si les témoins ne fournissent aucune indication utile 93

Problèmes relatifs aux images 94

Aucune image n'est visible. 94

Les images animées ne s'affichent pas (seule la partie animée de l'image devient noire) 95

La projection s'arrête automatiquement. 95

Le message « Non Supporté. » est affiché. 95

Le message « Pas de Signal. » est affiché. 96

Les images sont floues, troubles ou déformées ..... 96

Les images subissent des interférences ou une distorsion. 97

L'image est tronquée (trop grande) ou trop petite, ou son aspect n'est pas correct. 98

Les couleurs de l'image ne sont pas correctes. 98

Les images sont sombres 99

Problèmes au démarrage de la projection 99

Le projecteur ne s'allume pas 99

Autres problèmes 100

Aucun son n'est émis, ou le son est très faible ..... 100

La télécommande ne fonctionne pas .... 101

Je veux modifier la langue des messages et des menus. 101

Vous ne recevez pas de courrier, même si une erreur est rencontrée sur le projecteur .... 102

À propos de Event ID (EB-93 uniquement) 103

Maintenance

Nettoyage 105

Nettoyage de l'Extérieur du Projecteur 105

Nettoyage de l'objectif 105

Nettoyage du filtre à air 105

Remplacement des Consommables 107

Remplacement de la lampe 107

Périodicité de remplacement de la lampe 107

Procédure de remplacement de la lampe 108

Réinitialisation de la Durée de lampe 110

Remplacement du filtre à air 111

Périodicité de remplacement du filtre à air 111

Procédure de remplacement du filtre à air 111

Annexe

Accessoires en Option et Consommables 114

Accessoires en option 114

Consommables 114

Taille de l'écran et Distance de projection 115

Distance de projection 115

Moniteurs pris en charge 116

Résolutions prises en charge 116

Signaux d'ordinateur (RVB analogique) 116

Vidéo component 116

Vidéo composite 116

Signal d'entrée depuis le port HDMI 116

Caractéristiques 118

Caractéristiques Générales du Projecteur 118

Apparence 121

Glossaire 122

Remarques Générales 124

À propos des symboles .... 124

Avis général : 124

Index 142

Introduction

Ce chapitre présente les caractéristiques du projecteur et le nom de ses pièces.

Liste des fonctions par modèle

Les fonctions disponibles varient en fonction du modèle utilisé. Pour connaître la liste des fonctions disponibles pour chaque modèle, reportez-vous au tableau ci-dessous.

Fonction	EB-93	EB-92
USB Display*1	✓	✓
Connexion HDMI*2	✓	✓
V-Keystone auto.	✓	✓
Quick Wireless Connection*3	✓	-
Connexion réseau avec fil	✓	-
Réglage réseau	✓	-
Diaporama	✓	✓

*1 L'USB Display requiert un câble USB disponible dans le commerce.
*2 La connexion HDMI requiert un câble HDMI disponible dans le commerce.
*3 Quick Wireless Connection nécessite une clé Quick Wireless Connection USB Key.

Configuration, projection et stockage rapides et simples

• Mettez le projecteur sous et hors tension simplement en le branchant ou le débranchant.
• Projetez sur des écrans larges à courte distance.
• Réglez en hauteur en toute simplicité à l'aide d'un levier.
• L'absence de délai de refroidissement permet de le déplacer très simplement.

Écriture aisée sur un tableau blanc ou noir grâce à la fonction de motif

Vous pouvez projeter des lignes de règles et des motifs de grille. Ceci est pratique lorsque vous tracez des schémas sur un tableau blanc ou noir.

Réglage - Motif p.76

Connexion à l'aide d'un câble USB et projection (USB Display)

En connectant simplement un câble USB disponible dans le commerce, vous pouvez projeter des images à partir de l'écran de l'ordinateur sans câble pour ordinateur.

"Projection avec USB Display" p.30

Détection des mouvements du projecteur et correction automatique de la distorsion de l'image

Ce projecteur corrige automatiquement les problèmes de distorsion trapézoïdale rencontrés lorsque vous placez ou déplacez le projecteur.

"Correction automatique (V-Keystone auto.)" p.34

Fonctions utiles pour la projection d'images

Connexion à un réseau et projection d'images à partir de l'écran de l'ordinateur (EB-93 uniquement)

Vous pouvez connecter le projecteur à un ordinateur relié au réseau et projeter l'écran de l'ordinateur à l'aide du logiciel EasyMP Network Projection fourni.

Guide d'utilisation EasyMP Network Projection

Connexion facile à un ordinateur avec Quick Wireless (EB-93 uniquement)

En reliant la clé Quick Wireless Connection USB Key en option à un ordinateur, vous pouvez projeter l'écran de l'ordinateur. (sous Windows uniquement)

Utilisation optimale de la télécommande

Vous pouvez utiliser la télécommande pour effectuer des opérations telles que l'agrandissement d'une partie de l'image. Vous pouvez également l'utiliser comme pointeur pendant les présentations ou souris de l'ordinateur.

"Fonction Pointeur (Pointeur)" p.49
"Agrandissement d'une partie de l'image (E-Zoom)" p.50
"Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.51

Agrandissez et projetez vos fichiers à l'aide de la Caméra document

Vous pouvez projeter des documents papier et des objets à l'aide de la caméra pour documents. La mise au point de l'image est automatiquement ajustée à l'aide de la fonction de mise au point automatique. Vous pouvez également agrandir les images à l'aide du zoom numérique.

"Accessoires en option" p.114

Fonctions de sécurité améliorées

- Protection par mot de passe afin de gérer les utilisateurs et de limiter leur accès à l'appareil

En définissant un mot de passe, vous pouvez restreindre le nombre de personnes qui peuvent utiliser le projecteur.

"Gestion des utilisateurs (Mot de passe protégé)" p.56

- La fonction Blocage fonctionne. limite les possibilités d'utilisation des boutons du panneau de commande.

Vous pouvez l'utiliser pour interdire aux utilisateurs de modifier les réglages du projecteur sans votre autorisation lors d'une manifestation, dans une école, etc.

"Verrouillage des touches de fonctionnement (Blocage fonctionne.)" p.58

- Équipé de divers systèmes antivol

Ce projecteur est équipé des systèmes antivol suivants.

• Fente pour système de sécurité
- Point d'installation pour câble de sécurité

"Systèmes de sécurité" p.59

Sauf mention contraire, toutes les fonctions décrites dans ce guide sont accompagnées d'illustrations de EB-93.

Avant/Dessus

Nom		Fonction
1	Grille de sortie d'air	Grille de ventilation permettant de refroidir l'intérieur du projecteur. AttentionPendant la projection, n'approchez pas votre visage ou vos mains de la grille de sortie d'air et ne placez pas d'objets pouvant être déformés ou endommagés par la chaleur.
2	Récepteur à distance	Reçoit les signaux de la télécommande.

Nom		Fonction
3	Bouton du volet de pause A/V	Faites glisser le bouton pour ouvrir et fermer le volet de pause A/V.
4	Levier du réglage du pied	Appuyez sur le levier du pied pour déplier ou replier le pied avant. "Réglage de la position de l'image" p.37
5	Pied avant réglable	En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image. "Réglage de la position de l'image" p.37
6	Volet de pause A/V	Se ferme quand vous n'utilisez pas le projecteur, de manière à protéger l'objectif. En le fermant pendant la projection, vous pouvez masquer l'image et couper le son. "Arrêt momentané de l'image et du son (Pause A/V)" p.48
7	Bague de mise au point	Permet de régler la mise au point de l'image. "Correction de la mise au point" p.38
8	Grille d'entrée d'air (filtre à air)	L'air utilisé pour refroidir l'intérieur du projecteur entre par cette ouverture. "Nettoyage du filtre à air" p.105
9	Bouton d'ouverture/fermeture du capot du filtre à air	Permet d'ouvrir et de fermer le capot du filtre à air. "Remplacement du filtre à air" p.111
10	Bague de zoom	Permet de régler la taille de l'image. "Réglage de la taille de l'image" p.37
11	Panneau de Configuration	Actionne le projecteur. "Panneau de commande" p.13
12	Couvercle de la lampe	Ouvrez-le pour remplacer la lampe du projecteur. "Remplacement de la lampe" p.107
13	Témoins	Indique l'état du projecteur. "Signification des témoins" p.90

Arrière

18 17 16 15 14 13 1 2 Video S-Video Computer1 Computer2 TypeB TypeA LAN Audio1 Audio2 CRESTRON Monitor Out RS-232C 3 4 5 6 7 8 9 10 11 12

Nom		Fonction
1	Port HDMI	Reçoit les signaux vidéo d'équipements vidéo compatibles HDMI et d'ordinateurs. Ce projecteur est compatible HDCP". "Connexion des équipements" p.21
2	Prise d'alimentation	Permet de brancher le cordon d'alimentation au projecteur."De l'installation à la projection" p.28
3	Port S-Video	Pour les signaux S-Verdeo provenant de sources vidéo.
4	Port Video	Reçoit en entrée les signaux vidéo composites provenant de sources vidéo.
5	Port Audio-L/R	Entrée audio du matériel connecté au port S-Video ou Video.
6	Port Audio1	Entrées audio du matériel connecté au port Computer1.
7	Port Monitor Out	Sorties des signaux RVB analogiques du port Computer1 vers un moniteur externe. Vous ne pouvez pas émettre en sortie des signaux reçus d'autres ports ou des signaux de vidéo component.
8	Port Audio Out	Sorties audio de l'image en cours de projection vers un haut-parleur externe.

Nom		Fonction
9	Port Audio2	Entrées audio du matériel connecté au port Computer2.
10	Port RS-232C	Pour contrôler le projecteur depuis un ordinateur, connectez-les ensemble à l'aide d'un câble RS-232C. Ce port est destiné à des fins de contrôle et ne doit normalement pas être utilisé."Commandes ESC/VP21" p.64
11	Fente pour système de sécurité	La fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington."Systèmes de sécurité" p.59
12	Haut-parleur	Lit le son.
13	Récepteur à distance	Reçoit les signaux de la télécommande.
14	Port LAN (EB-93 uniquement)	Permet de brancher un câble LAN en vue de la connexion à un réseau.
15	Port USB(TypeA)	Permet de connecter un périphérique mémoire USB ou un appareil photo numérique et de projeter des images Diaporama."Projection sans ordinateur (Diaporama)"p.43Permet de connecter la Caméra document en option.
16	Port USB(TypeB)	Permet de connecter le projecteur à un ordinateur à l'aide d'un câble USB disponible dans le commerce et de projeter les images de l'ordinateur."Projection avec USB Display" p.30Permet de connecter le projecteur à un ordinateur à l'aide du câble USB disponible dans le commerce afin d'utiliser la fonction Souris Sans Fil."Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.51
17	Port Computer2	Fournit en entrée des signaux image provenant d'un ordinateur et des signaux vidéo Composantes provenant d'autres sources vidéo.
18	Port Computer1

Dessous

Nom		Fonction
1	Points d'installation de la fixation de plafond (trois points)	Pour suspendre le projecteur au plafond, installez la Fixation de plafond en option ici. "Installation du projecteur" p.19 "Accessoires en option" p.114
2	Pied arrière	En cas d'installation sur une surface (un bureau par exemple), tournez ce pied pour le déplier et repliez-le pour ajuster l'inclinaison horizontale. "Réglage de l'inclinaison horizontale" p.37

Nom		Fonction
3	Pied avant réglable	En cas d'installation sur une surface (un bureau par exemple), dépliez le pied pour régler la position de l'image. "Réglage de la position de l'image" p.37
4	Point d'installation pour câble de sécurité	Faites passer un câble de sécurité, disponible dans le commerce, et verrouillez-le. "Systèmes de sécurité" p.59

Panneau de commande

Nom		Fonction
1	Bouton [⏻]	Permet d'allumer ou d'éteindre le projecteur. clockwise "De l'installation à la projection" p.28
2	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image. clockwise "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29
3	Bouton [Enter]	Si un menu Configuration ou l'écran d'aide est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant.Si vous appuyez sur le bouton lors de la projection des signaux RVB analogiques depuis le port Computer1 ou Computer2, vous pouvez optimiser automatiquement Alignement, Sync. et Position.

Nom		Fonction
4	Boutons [ˈʌŋ] [ˌʌŋ]	Permet de corriger une distorsion verticale."Connection verticale de la distorsion trapézoïdale" p.35Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affiché, il sélectionne des éléments de menu ou des valeurs de réglage."Utilisation du menu Configuration" p.71"Utilisation de l'aide" p.88
5	Bouton [ˈʌŋ] [ˌʌŋ]	Réduit le volume.Augmente le volume."Réglage du volume" p.38
6	Bouton [Help]	Affiche et masque l'écran d'aide, qui indique comment résoudre d'éventuels problèmes."Utilisation de l'aide" p.88
7	Bouton [Esc]	Arrête la fonction en cours.Si vous appuyez sur ce bouton alors que menu Configuration est affiché, vous revenez au niveau de menu précédent."Utilisation du menu Configuration" p.71
8	Boutons [ˈʌŋ] [ˌʌŋ]	Permet de corriger une distorsion horizontale."Connection horizontale de la distorsion trapézoïdale" p.35Si vous appuyez sur l'un de ces boutons alors que le menu Configuration ou l'écran d'aide est affiché, il sélectionne des éléments de menu ou des valeurs de réglage."Utilisation du menu Configuration" p.71"Utilisation de l'aide" p.88
9	Bouton [Menu]	Permet d'afficher et de fermer le menu Configuration."Utilisation du menu Configuration" p.71

Télécommande

Source Search Computer Video USB LAN A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 6 Num Up 8 7 9 ? Page E-Zoom Volume 0 Down Menu Esc Enter EPSON Projector

Nom		Fonction
1	Bouton [⏻]	Permet d'allumer ou d'éteindre le projecteur. clockwise "De l'installation à la projection" p.28
2	Bouton [Computer]	Chaque fois que vous appuyez sur ce bouton, l'entrée bascule entre les images du port Computer1 et du port Computer2.
3	Bouton [Video]	Chaque fois que vous appuyez sur ce bouton, l'image passe par les ports S-Video, Video et HDMI.
4	Pavé numérique	Saisissez le mot de passe. clockwise "Réglage de la fonction Mot de passe protégé" p.56Utilisez ce bouton pour saisir des nombres dans les paramètres Réseau du menu Configuration.
5	Bouton [A/V Mute]	Active ou désactive l'audio et la vidéo. clockwise "Arrêt momentané de l'image et du son (Pause A/V)" p.48
6	Bouton [Freeze]	Active ou désactive le gel de l'image. clockwise "Arrêt sur image (Freeze)" p.48
7	Bouton [Auto]	Si vous appuyez sur le bouton lors de la projection des signaux RVB analogiques depuis le port Computer1 ou Computer2, vous pouvez optimiser automatiquement Alignement, Sync. et Position.
8	Bouton [Aspect]	Chaque pression sur le bouton entraîne un changement du rapport L/H. clockwise "Modification du rapport L/H de l'image projetée" p.40
9	Boutons [Page][Up] [Down]	Change les pages de fichiers, PowerPoint par exemple, en cas d'utilisation des méthodes de projection suivantes.Avec la fonction Souris Sans Fil"Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)"p.51Avec USB Display"Projection avec USB Display"p.30Lors de la connexion à un réseau (EB-93 uniquement)Lors de la projection d'images à l'aide du Diaporama, une pression sur ces boutons affiche l'écran précédent/suivant.
10	Boutons [E-Zoom][⊕][⊖]	Agrandit ou réduit l'image sans modifier la taille de la projection."Agrandissement d'une partie de l'image (E-Zoom)"p.50
11	Bouton [Menu]	Permet d'afficher et de fermer le menu Configuration."Utilisation du menu Configuration"p.71
12	Boutons [◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀< img src="images/font">	Lorsque le menu Configuration ou l'écran d'aide est affiché, appuyez sur ces boutons pour sélectionner des éléments de menu ou une valeur de réglage."Utilisation du menu Configuration"p.71Lors de la projection d'un Diaporama, une pression sur ces boutons affiche l'image précédente/suivante, fait tourner l'image, etc."Méthodes d'utilisation d'un diaporama"p.43Avec la fonction Souris Sans Fil, le pointeur de souris se déplace dans la direction dans laquelle le bouton a été poussé."Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)"p.51

Nom		Fonction

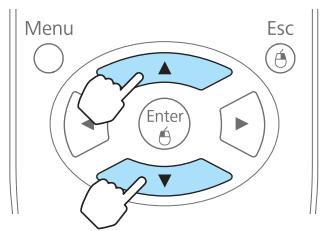

13	Bouton [Enter]	• Si un menu Configuration ou l'écran d'aide est affiché, ce bouton valide la sélection actuelle et accède au niveau suivant. ◎ "Utilisation du menu Configuration" p.71 • Fait office de bouton gauche de la souris en cas d'utilisation de la fonction Souris Sans Fil. ◎ "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.51
14	Bouton [Esc]	• Arrête la fonction en cours. • Si vous appuyez sur ce bouton alors que le menu Configuration est affiché, vous revenez au niveau précédent. ◎ "Utilisation du menu Configuration" p.71 • Fait office de bouton droit de la souris en cas d'utilisation de la fonction Souris Sans Fil. ◎ "Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.51
15	Boutons [Volume] [◀][◀]	[◀] Réduit le volume. [◀] Augmente le volume. ◎ "Réglage du volume" p.38
16	Bouton [Pointer]	Affiche le pointeur à l'écran. ◎ "Fonction Pointeur (Pointeur)" p.49
17	Bouton [Help]	Affiche et masque l'écran d'aide, qui indique comment résoudre d'éventuels problèmes. ◎ "Utilisation de l'aide" p.88
18	Bouton [Color Mode]	Chaque pression sur le bouton entraîne un changement du mode couleurs. ◎ "Sélection de la qualité de projection (sélection du Mode couleurs)" p.38
19	Bouton [Num]	Maintenez ce bouton enfoncé et appuyez sur les touches du pavé numérique pour entrer des mots de passe ou des nombres. ◎ "Réglage de la fonction Mot de passe protégé" p.56
20	Bouton [User]	Sélectionnez un élément fréquemment utilisé parmi les six éléments disponibles du menu Configuration et attribuez-le à ce bouton. Une pression sur le bouton [User] permet d'accéder à la fenêtre de sélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton."Menu Réglage" p.76Le réglage attribué par défaut estConsommation électr.
21	Bouton [USB]	Chaque pression sur le bouton entraîne le défilement des images suivantes:USB DisplayImages du périphérique connecté au port USB(TypeA)
22	Bouton [LAN]	Passe à l'image projetée avec EasyMP Network Projection. Lors d'une projection avec la Quick Wireless Connection USB Key en option, ce bouton permet de passer à cette image. (EB-93 uniquement)
23	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image."Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)"p.29
24	Émetteur de signaux lumineux	Envoie les signaux de la télécommande.

Remplacement des piles de la télécommande

Si la télécommande semble mettre longtemps à réagir ou cesse de fonctionner au bout d'un moment, c'est probablement que ses piles sont arrivées à épuisement. Dans ce cas, vous devez remplacer les piles. Utilisez deux piles alcalines ou manganèse AA. N'utilisez que des piles AA manganèse ou alcalines.

Attention

Lisez attentivement le manuel suivant avant de manipuler les piles.

Consignes de sécurité

1 Retirez le couvercle du compartiment à piles.

Poussez sur la languette du couvercle du compartiment à piles, puis relevez celui-ci.

Veillez à installer les nouvelles piles à l'endroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier.

3 Replacez le couvercle du compartiment à piles.

Appuyez sur le couvercle jusqu'à ce qu'il fasse entendre un déclic.

Portée de la télécommande

Préparation du projecteur

Ce chapitre décrit comment installer le projecteur et connecter les sources de projection.

Méthodes d'installation

Le projecteur prend en charge les quatre méthodes de projection suivantes. Installez le projecteur en fonction des conditions de l'emplacement désiré.

- Projection depuis le devant de l'écran (vers l'Avant)

- Rétroprojection avec un écran translucide (projection vers l'arrière)

- Suspension du projecteur au plafond et projection depuis le devant de l'écran (projection Avant/Plafond)

- Suspension du projecteur au plafond et rétroprojection derrière un écran translucide (projection Arrière/Plafond)

• Dans le cadre de l'installation de la fixation de plafond (suspension du projecteur au plafond), une procédure d'installation spécifique est requise. Une installation incorrecte risque d'entraîner des blessures ou des détériorations en cas de chute du projecteur.
• En cas d'utilisation d'adhésifs sur les Points d'installation de la fixation de plafond (pour éviter que les vis ne se desserrent), de lubrifiants, d'huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entraîner des blessures pour les personnes se trouvant sous la fixation et endommager le projecteur.

Lors de l'installation ou du réglage de la fixation de plafond, n'utilisez pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc.

Attention

• Ne posez pas le projecteur sur le côté pour l'utiliser. Ceci peut entraîner des dysfonctionnements.
• Ne recouvrez pas la grille d'entrée ou de sortie d'air du projecteur.

L'obstruction de l'une des grilles peut provoquer une élévation de la température interne et provoquer un incendie.

- Pour suspendre le projecteur au plafond, installez la Fixation de plafond en option.

"Accessoires en option" p.114
- Vous pouvez modifier le réglage dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la télécommande pendant environ cinq secondes.

Avant↔Avant/Plafond

Choisissez Arrière ou Arrière/Plafond dans le menu Configuration.

Avancé - Projection p.78

Méthodes d'installation

Installez les projecteurs comme suit.

• Installez le projecteur de sorte qu'il soit parallèle à l'écran.
  Une distorsion trapézoïdale se produit sur l'image projetée si le projecteur est installé perpendiculairement à l'écran.
• Placez le projecteur sur une surface plane.
  Si le projecteur est incliné, l'image projetée l'est également.

• Consultez la section suivante si vous ne pouvez pas installer le projecteur de façon parallèle à l'écran.
  "Correction la distorsion trapézoïdale" p.34
• Consultez la section suivante si vous ne pouvez pas installer le projecteur sur une surface plane.
  "Réglage de l'inclinaison horizontale" p.37

Taille de l'écran et distance de projection approximative

La taille de la projection est déterminée par la distance entre le projecteur et l'écran. Consultez les illustrations à droite pour choisir la meilleure position en fonction de la taille de l'écran. Les illustrations indiquent la distance

approximative la plus courte au zoom maximum. Pour plus d'informations sur la distance de projection, consultez la section suivante.

"Taille de l'écran et Distance de projection" p.115

L'image peut être réduite si vous corrigez la distorsion trapézoïdale.

Format d'écran 4:3

Les illustrations contenues dans cette section sont celles du modèle EB-93.

Le nom du port, l'emplacement et l'orientation du connecteur peuvent varier en fonction de la source connectée.

Connexion d'un ordinateur

Pour projeter des images à partir d'un ordinateur, connectez l'ordinateur selon l'une des méthodes suivantes.

1 Avec le câble pour ordinateur fourni

Reliez le port de sortie de l'ordinateur au port Computer1 ou Computer2.

② Avec un câble USB disponible dans le commerce

Connectez le port USB de l'ordinateur au port USB(TypeB) du projecteur.

3 Avec un câble HDMI disponible dans le commerce

Connectez le port HDMI de l'ordinateur au port HDMI du projecteur.

③ ① ② Video S-Video L-Audio-R Computer1 Computer2 Audio1 Audio2 TypeB TypeA LAN CRESTRON Monitor Out Audio Out RS-232C

1

- Vous pouvez utiliser un câble USB disponible dans le commerce pour connecter le projecteur à un ordinateur afin de projeter des images de l'ordinateur. Cette fonction est baptisée USB Display.

"Projection avec USB Display" p.30

- Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de l'ordinateur au port Audio1 ou Audio2 du projecteur à l'aide d'un câble audio disponible dans le commerce.

Connexion de sources d'images

Pour projeter des images à partir d'un lecteur de DVD, d'un système VHS, etc. , connectez la source souhaitée selon l'une des méthodes suivantes.

1 Avec un câble vidéo ou S-vidéo disponible dans le commerce

Connectez le port de sortie vidéo ou S-vidéo de la source d'image au port d'entrée Video ou S-Video du projecteur.

② Avec un câble vidéo en composantes en option

"Accessoires en option" p.114

Reliez le port de sortie vidéo en composantes de la source d'image au port Computer1 ou Computer2.

3 Avec un câble HDMI disponible dans le commerce

Connectez le port HDMI de la source d'image au port HDMI du projecteur à l'aide d'un câble HDMI disponible dans le commerce.

③ ① ② Video S-Video Computer1 Computer2 Audio1 Audio2 TypeB TypeA LAN CRESTRON Monitor Out Audio Out RS-232C

1

2

3

Attention

• Si la source d'entrée est sous tension lorsque vous la connectez au projecteur, elle peut entraîner un dysfonctionnement.
• Si l'orientation ou la forme de la fiche est différente, ne tentez de forcer dessus. Le périphérique peut être endommagé ou ne pas fonctionner correctement.

• Si la forme du port de la source que vous souhaitez connecter est inhabituelle, utilisez le câble fourni avec le périphérique ou un câble en option pour le connecter au projecteur.
• Si vous employez un câble audio 2RCA(L/R)/mini-pin stéréo que vous vous êtes procuré dans le commerce, assurez-vous qu'il est de type « Sans résistance ».
• Vous pouvez obtenir une sortie audio du haut-parleur du projecteur en connectant le port de sortie audio de la source d'image au port Audio-L/R du projecteur à l'aide d'un câble audio disponible dans le commerce.

Connexion de périphériques USB

Vous pouvez connecter des périphériques comme une mémoire USB, la Caméra document en option et des disques durs et des appareils photo numériques compatibles USB.

À l'aide du câble USB fourni avec le périphérique USB, connectez le périphérique USB au port USB(TypeA) sur le projecteur.

Lorsque le périphérique USB est connecté, vous pouvez projeter des fichiers d'image sur la mémoire ou l'appareil photo numérique USB à l'aide d'un Diaporama.

"Exemples de diaporama" p.43

Si la Caméra document est connectée durant la projection des images à partir d'un autre port, appuyez sur le bouton [USB] de la télécommande ou sur le bouton [Source Search] du panneau de commande pour basculer vers les images de la Caméra document.

"Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29

Attention

• Si vous utilisez un concentrateur USB, la connexion risque de ne pas fonctionner correctement. Les appareils tels que les appareils photo numériques et les périphériques USB doivent être connectés directement au projecteur.
• Lorsque vous connectez un disque dur compatible USB, veillez à brancher l'adaptateur secteur fourni avec le disque dur.
• Connectez un appareil photo numérique ou un disque dur au projecteur en utilisant un câble USB fourni avec l'appareil photo ou un câble prévu pour votre périphérique.
• Utilisez un câble USB de moins de 3 m de long. Si le câble fait plus de 3 m, la fonction Diaporama risque de ne pas fonctionner correctement.

Retrait de périphériques USB

Une fois la projection terminée, retirez les périphériques USB du projecteur. Pour des périphériques tels que des appareils photo numériques ou des disques durs, mettez le périphérique hors tension, puis retirez-le du projecteur.

Connexion d'un équipement externe

Vous pouvez obtenir des images et du son en sortir en connectant un moniteur externe ou des haut-parleurs. Vous pouvez également émettre les sons provenant d'un microphone. Pour ce faire, il suffit de brancher un micro.

1 Lorsque les images sont émises vers un moniteur externe

Connectez le moniteur externe au port Monitor Out du projecteur à l'aide du câble fourni avec le moniteur externe.

② Lorsque le son est émis vers un haut-parleur externe

Connectez le haut-parleur externe au port Audio Out du projecteur à l'aide d'un câble audio disponible dans le commerce.

Video S-Video Computer1 L-Audio-R Computer2 Audio1 Audio2 TypeB TypeA LAN CRESTRON Monitor Out Audio Out RS-232C ① ②

1

2

- Si vous réglez Mode attente sur Comm. activée, vous pouvez émettre des images vers un moniteur externe même si le projecteur est en mode attente.

Avancé - Mode attente p.78

• Seuls les signaux RVB analogiques du port Computer1 peuvent être émis en sortie vers un moniteur externe. Vous ne pouvez pas émettre en sortie des signaux reçus d'autres ports ou des signaux de vidéo component.
• Les mires de réglage pour des fonctions telles que Keystone, le menu Configuration et les écrans d'aide ne sont pas envoyés au moniteur externe.
• Lorsque la prise du câble audio est insérée dans le port Audio Out, le son n'est plus émis par le haut-parleur intégré du projecteur ; il passe à la sortie externe.

Connexion d'un câble LAN (EB-93 uniquement)

Reliez un port LAN aux concentrateurs ou un autre périphérique au port LAN du projecteur avec un câble LAN 100BASE-TX ou 10BASE-T disponible dans le commerce.

Video S-Video L-Audio-R Computer1 Computer2 Audio1 Audio2 Monitor Out Audio Out RS-232C TypeB TypeA LAN CRESTRON LAN

Pour éviter toute défaillance, employez un câble LAN blindé de catégorie 5.

Utilisation standard

Ce chapitre décrit comment projeter et régler des images.

De l'installation à la projection

Cette section décrit comment connecter le projecteur à un ordinateur à l'aide du câble pour ordinateur et projeter des images.

1 Connectez le projecteur à une prise électrique à l'aide du câble d'alimentation.
2 Connectez le projecteur à l'ordinateur à l'aide du câble pour ordinateur.
3 Allumez le projecteur.
4 Ouvrez le volet de pause A/V.

5 Mettez votre ordinateur sous tension.
6 Passez à la sortie d'écran de l'ordinateur.

Si vous utilisez un ordinateur portable, vous devez passer à la sortie d'écran à partir de l'ordinateur.

Maintenez la touche Fn (touche de fonction) enfoncée, puis appuyez sur la touche ☐/☐.

La méthode de basculement varie en fonction de l'ordinateur utilisé. Reportez-vous à la documentation fournie avec l'ordinateur.

Si l'image n'est pas projetée, vous pouvez changer l'image projetée selon l'une des méthodes suivantes.

• Appuyez sur le bouton [Source Search] de la télécommande ou du panneau de commande.
  "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29
• Appuyez sur le bouton du port cible de la télécommande.
  "Passage à l'image cible à l'aide de la télécommande" p.30

Une fois l'image projetée, réglez-la si nécessaire.

"Correction la distorsion trapézoïdale" p.34
"Correction de la mise au point" p.38

Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)

Appuyez sur le bouton [Source Search] pour projeter des images à partir du port qui reçoit une image.

Etant donné que seules les images des ports recevant une image sont projetées, vous pouvez projeter rapidement l'image souhaitée.

Utilisation de la télécommande

Utilisation du panneau de commande

Menu Source Search Enter

* EB-93 uniquement.

Lorsque plusieurs sources d'images sont connectées, appuyez sur le bouton [Source Search] autant de fois que nécessaire pour projeter l'image désirée.

Lorsque votre équipement vidéo est connecté, lancez la lecture avant d'entamer la recherche de source.

L'écran suivant apparaît en l'absence de signaux d'image en entrée.

Exemple : EB-93

[Recherche de source] Etat du signal Ordinateur1 Off Ordinateur2 Off S-Veréo Off Vidéo Off HDMI Off USB Display Off USB Off LAN Off • Entrez un signal image. • La source est sélectionnable à l'aide de . [◆] :Sélection [Enter] :Entrée [Esc] :Quitter

Passage à l'image cible à l'aide de la télécommande

Vous pouvez accéder directement à la source désirée en appuyant sur les boutons suivants de la télécommande.

Télécommande

Source Search Computer Video USB LAN 1 2 3 4

① Chaque pression sur le bouton entraîne le défilement des images suivantes :

② Chaque pression sur le bouton entraîne le défilement des images suivantes :

• Port S-Video
• Port Video
• Port HDMI

③ Chaque pression sur le bouton entraîne le défilement des images suivantes :

• USB Display
• Images du périphérique connecté au port USB(TypeA)

4 Passe à l'image projetée avec EasyMP Network Projection. Lors d'une projection avec la Quick Wireless Connection USB Key en option, ce bouton permet de passer à cette image. (EB-93 uniquement)

Projection avec USB Display

Vous pouvez utiliser un câble USB disponible dans le commerce pour connecter le projecteur à un ordinateur afin de projeter des images de l'ordinateur.

Pour démarrer USB Display, réglez USB Type B sur USB Display dans le menu Configuration.

Avancé - USB Type B p.78

Configuration système requise

Sous Windows

Système d'exploitation	Windows 2000 Service Pack 4Systèmes d'exploitation 32 bits suivants : Windows XPWindows XP Service Pack 2 ou supérieurWindows VistaWindows Vista Service Pack 1 ou supérieurWindows 7Systèmes d'exploitation 64 bits suivants : Windows 7
Processeur	Mobile Pentium III 1,2 GHz ou versions supérieuresRecommandé : Pentium M 1,6 GHz ou versions supérieures
Quantité de mémoire	256 Mo ou supérieurRecommandé : 512 Mo ou plus
Espace disque dur	20 Mo ou supérieur
Affichage	Résolution supérieure à 640x480 et inférieure à 1600x1200. Couleurs d'affichage en 16 bits ou mode supérieur

Sous Mac OS

Système d'exploitation	Mac OS X 10.5.1 ou version ultérieureMac OS X 10.6.x
Processeur	Power PC G4 1 GHz ou supérieurRecommandé : Intel Core Duo 1,83 GHz ou supérieur
Quantité de mémoire	512 Mo ou supérieur
Espace disque dur	20 Mo ou supérieur
Affichage	Résolution supérieure à 640x480 et inférieure à 1680x1200.Couleurs d'affichage en 16 bits ou mode supérieur

Première connexion

Lors de la première connexion du projecteur et de l'ordinateur à l'aide du câble USB, le pilote doit être installé. La procédure est différente sous Windows et Mac OS.

• Vous ne devrez pas installer le pilote à la connexion suivante.
• Lorsque des images proviennent de plusieurs sources, remplacez la source d'entrée par USB Display.

Sous Windows

1 Connectez le port USB de l'ordinateur au port USB(TypeB) du projecteur à l'aide d'un câble USB disponible dans le commerce.

Sous Windows 2000

Double-cliquez sur Ordinateur, EPSON PJ_UD, puis sur EMP_UDSE.EXE.

Sous Windows XP

L'installation du pilote démarre automatiquement.

Sous Windows Vista/Windows 7

Lorsque la boîte de dialogue apparaît, cliquez sur Exécuter EMP_UDSE.exe.

2 Lorsque la fenêtre Contrat de licence s'affiche, cliquez sur Accepter.

3 Les images de l'ordinateur sont projetées.

Un certain délai peut s'écouler avant que la projection ne débute. Tant que ce n'est pas le cas, ne touchez pas à l'équipement, ne débranchez pas le câble USB et n'éteignez pas le projecteur.

4 Débranchez le câble USB lorsque vous avez terminé.

Lorsque vous débranchez le câble USB, il n'est pas nécessaire d'employer la fonctionnalité Retirer le matériel en toute sécurité.

• Si l'installation ne s'est pas déroulée automatiquement, double-cliquez sur Poste de travail - EPSON_PJ_UD - EMP_UDSE.EXE sur votre ordinateur.
• Si, pour une raison ou pour une autre, aucune image n'est projetée, cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx sur votre ordinateur.
• Si vous utilisez un ordinateur tournant sous Windows 2000 en mode utilisateur, un message d'erreur Windows s'affiche et il peut s'avérer impossible d'utiliser le logiciel. Dans ce cas, effectuez une mise à jour vers une version plus récente de Windows, redémarrez le système puis retentez la connexion. Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans le document suivant.

Liste des contacts pour projecteurs Epson

Sous Mac OS

1 Connectez le port USB de l'ordinateur au port USB(TypeB) du projecteur à l'aide d'un câble USB disponible dans le commerce. Le dossier d'installation de USB Display s'affiche dans le Finder.
2 Double-cliquez sur l'icône Programme d'installation USB Display.
3 Suivez les instructions d'installation qui s'affichent.
4 Lorsque la fenêtre Contrat de licence s'affiche, cliquez sur Accepter.

Entrez le mot de passe administrateur et lancez l'installation.

Une fois l'installation terminée, l'icône USB Display s'affiche dans le Dock et la barre de menus.

5 Les images de l'ordinateur sont projetées.

Un certain délai peut s'écouler avant que la projection ne débute. Tant que ce n'est pas le cas, ne touchez pas à l'équipement, ne débranchez pas le câble USB et n'éteignez pas le projecteur.

6 Une fois la projection terminée, sélectionnez Déconnecter dans le menu de l'icône USB Display de la barre d'outils ou dans le Dock, puis débranchez le câble USB.

• Si le dossier d'installation de USB Display ne s'affiche pas automatiquement dans le Finder, double-cliquez sur EPSON PJ_UD - Programme d'installation USB Display sur votre ordinateur.
• Si aucune image n'est projetée pour quelque raison que ce soit, cliquez sur l'icône USB Display du Dock.
• Si l'icône USB Display n'apparaît pas dans le Dock, double-cliquez sur USB Display à partir du dossier Applications.
• Si vous sélectionnez Quitter dans le menu de l'icône USB Display du Dock, USB Display ne démarre pas automatiquement lorsque vous branchez le câble USB.

Désinstallation

Sous Windows 2000

1 Cliquez sur Démarrer, sélectionnez Paramètres, puis cliquez sur Panneau de configuration.
2 Double-cliquez sur Ajout/Suppression de programmes.
3 Cliquez sur Modifier ou supprimer des programmes.
4 Sélectionnez Epson USB Display, puis cliquez sur Modifier/Supprimer.

Sous Windows XP

1 Cliquez sur Démarrer, puis sur Panneau de configuration.
2 Double-cliquez sur Ajouter ou supprimer des programmes.
3 Sélectionnez Epson USB Display, puis cliquez sur Supprimer.

Sous Windows Vista/Windows 7

1 Cliquez sur Démarrer, puis sur Panneau de configuration.
2 Cliquez sur Désinstaller un programme sous Programmes.
3 Sélectionnez Epson USB Display, puis cliquez sur Désinstaller.

Sous Mac OS

1 Ouvrez le dossier Applications, double-cliquez sur USB Display, puis sur Outil.
2 Exécutez Programme de désinstallation USB Display.

Correction la distorsion trapézoïdale

Vous pouvez corriger la distorsion trapézoïdale selon l'une des méthodes suivantes.

• Correction automatique (V-Keystone auto.) Corrige automatiquement la distorsion trapézoïdale verticale.
• Correction manuelle (H/V-Keystone manuelle) Corrige manuellement la distorsion horizontale et verticale de manière indépendante.

- Correction manuelle (Quick Corner) Corrige manuellement les quatre coins de manière indépendante.

L'image peut être réduite si vous corrigez la distorsion trapézoïdale.

Correction automatique (V-Keystone auto.)

Lorsque le projecteur détecte un mouvement, par exemple s'il est installé, déplacé ou incliné, il corrige automatiquement la distorsion trapézoïdale verticale. Cette fonction est appelée V-Keystone auto.

Lorsque le projecteur reste immobile pendant environ deux secondes après avoir détecté un mouvement, il affiche un écran de réglage et corrige automatiquement l'image projetée.

Les conditions suivantes sont requises pour corriger l'image projetée à l'aide de la fonction V-Keystone auto.

Angle de correction : environ 30° vers le haut et le bas

• La correction V-Keystone auto. fonctionne uniquement lorsque Projection est réglé sur Avant dans le menu Configuration.
  Avancé - Projection p.78
• Si vous ne souhaitez pas utiliser la fonction V-Keystone auto., réglez V-Keystone auto. sur Off.
  Réglage - Keystone - H/V-Keystone - V-Keystone auto. p.76

Correction manuelle (H/V-Keystone manuelle)

Corrige manuellement la distorsion horizontale et verticale de manière indépendante. La correction H/V-Keystone est idéale pour un réglage fin de la distorsion trapézoïdale.

Les conditions suivantes sont requises pour corriger l'image projetée à l'aide de la fonction Keystone H/V auto.

Angle de correction : environ 30° vers la droite et la gauche / environ 30° vers le haut et le bas

Connection verticale de la distorsion trapézoïdale

Appuyez sur les boutons [◇] [◇] du panneau de commande.
Connection horizontale de la distorsion trapézoïdale

Appuyez sur les boutons [☐] [☐] du panneau de commande.

Vous pouvez définir la fonction H/V-Keystone manuelle dans le menu Configuration.

Réglage - Keystone - H/V-Keystone p.76

Correction manuelle (Quick Corner)

Cette fonction vous permet de corriger manuellement les quatre coins de l'image projetée, séparément.

1 Appuyez sur le bouton Menu pendant la projection.

"Utilisation du menu Configuration" p.71

Utilisation de la télécommande

Utilisation du panneau de commande

2 Sélectionnez Keystone dans Réglage.

Image Signal Réglage Avancé Réseau Information Réinit. Keystone H/V-Keystone Blocage fonctionne. Forme de pointeur Consommation électr. Volume Récepteur à distance Bouton utilisateur Motif Réinit. Verrouill.compl. Pointeur 1 ECO 0 Avant/Arrière Consommation...

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu: Quitt.

3 Choisissez Quick Corner, puis appuyez sur le bouton [Enter].

[Keystone] Retour H/V-Keystone Quick Corner ↓

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu : Quitt.

[Quick Corner] Sélectionnez la zone.

[◆ / ◆] : Sélection
[Enter] :Entrée
[Esc] : Retour (appuyez pendant
deux secondes pour
réinitialiser/activer)

4 À l'aide des boutons [◀▶], [◀▶], [◀▶] et [◀▶] de la télécommande ou des boutons [◀▶], [◀▶], [◀▶] et [◀▶] du panneau de commande, sélectionnez le coin à corriger, puis appuyez sur le bouton [Enter].

[Quick Corner] Sélectionnez la zone.

5 À l'aide des boutons [◀▶], [◀▶], [◀▶] et [◀▶] de la télécommande ou des boutons [◀▶], [◀▶], [◀▶] et [◀▶] du panneau de commande, corrigez la position du coin.

Lorsque vous appuyez sur le bouton « [Enter] », l'écran de l'étape 4 s'affiche.

Si le message "Plus de déplacement." apparaît, vous ne pouvez plus régler la forme dans la direction indiquée par le triangle gris.

[Quick Corner] Plus de déplacement.

6 Si nécessaire, répétez les étapes 4 et 5 pour régler les autres coins.

7 Quand vous avez terminé, appuyez sur le bouton [Esc] pour quitter le menu de correction.

Etant donné que Keystone a été réglé sur Quick Corner, l'écran de sélection du coin de l'étape 3 est affiché lorsque vous appuyez sur les boutons [✉], [✉], [✉] et [✉] du panneau de commande.

Réglez Keystone sur H/V-Keystone pour exécuter une correction horizontale et verticale à l'aide des boutons [∅], [∅], [∅] et [∅] du panneau de commande.

Réglage - Keystone - H/V-Keystone p.76

Si vous maintenez la touche [Esc] enfoncée pendant environ deux secondes lors de la correction à l'aide de la fonction Quick Corner, l'écran suivant s'affiche.

[Keystone] Réinit. Quick Corner Activer H/V-Keystone [Esc] / [Enter] : Retour [◆] : Sélection [Menu]: Quitter

Réinit. Quick Corner : réinitialise les corrections apportées à l'aide de Quick Corner.

Activer H/V-Keystone : active la méthode de correction H/V-Keystone.

"Menu Réglage" p.76

Réglage de la taille de l'image

Tournez la bague de zoom pour régler la taille de l'image projetée.

Réglage de la position de l'image

Appuyez sur le levier du pied pour déplier ou replier le pied avant. Vous pouvez régler la position de l'image en inclinant le projecteur jusqu'à 16 degrés.

Plus l'angle d'inclinaison est important et plus la mise au point est difficile. Installez le projecteur de sorte que l'angle d'inclinaison possible soit faible.

Réglage de l'inclinaison horizontale

Dépliez et repliez le pied arrière pour régler l'inclinaison horizontale du projecteur.

1 Dépliez le pied arrière.
② Repliez le pied arrière.

Correction de la mise au point

Vous pouvez corriger la mise à l'aide de la bague de mise au point.

Réglage du volume

Vous pouvez régler le volume selon l'une des méthodes suivantes.

- Appuyez sur le bouton [Volume] du panneau de commande ou de la télécommande pour régler le volume.

[◀] Réduit le volume.
[◀] Augmente le volume.

Utilisation de la télécommande
Utilisation du panneau de commande

Up 7 Page E-Zoom 0 Down + 8 Pointer 9 ? Volume - Menu - LSC

• Réglez le volume dans le menu Configuration.
  Réglage - Volume p.76

Attention

Ne lancez pas une projection avec un volume élevé.

Un volume excessif soudain peut entraîner des problèmes auditifs. Réduisez toujours le volume avant l'extinction pour pouvoir l'augmenter progressivement lors de la mise en marche suivante.

Sélection de la qualité de projection (sélection du Mode couleurs)

Vous pouvez obtenir aisément une qualité d'image optimale en choisissant le réglage correspondant le mieux à l'environnement dans lequel la projection est effectuée. La luminosité de l'image varie en fonction du mode sélectionné.

Mode	Application
Dynamique	Ce mode est idéal en cas d’utilisation dans un local éclairé. C’est le mode le plus clair. Il reproduit parfaitement les tons sombres.
Présentation	Ce mode est idéal pour effectuer une présentation en couleur dans un local éclairé.
Théâtre	Idéal pour la projection d’un film dans un local sombre. Donne aux images une teinte naturelle.
Photo*1	Idéal pour la projection d’images fixes, comme des photos, dans un local éclairé. Les images sont vives et leur contraste accentué.
Sports*2	Idéal pour regarder une émission de télévision dans un local éclairé. Les images sont vives et très réalistes.
sRGB	Idéal pour les images conformes à la norme en matière de couleurs sRGB▶.
Tableau noir	Même si vous projetez sur un tableau noir (ou vert), ce réglage donne aux images une teinte naturelle, comme si elles étaient projetées sur un écran.
Tableau blanc	Idéal pour effectuer une présentation sur un tableau blanc.

*1 Cette sélection est disponible uniquement si le signal d'entrée est RGB ou si la source est USB Display, USB ou LAN

*2 Cette sélection est disponible uniquement si le signal d'entrée est Vidéo component ou si la source est Vidéo.

À chaque pression sur le bouton [Color Mode], le Mode couleurs change et le nom du Mode couleurs s'affiche à l'écran.

Télécommande

A/V Mute Freeze User 1 2 3 Auto Aspect Color Mode 4 5 Up 6 7 8 Page E-Zoom Pointer Help ? 0 volume

Vous pouvez régler le Mode couleurs dans le menu Configuration.

Image - Mode couleurs p.73

Réglage de l'Iris auto

En réglant automatiquement la luminance par rapport à la luminosité de l'image affichée, il vous permet de profiter d'images riches et profondes.

Appuyez sur le bouton Menu.

"Utilisation du menu Configuration" p.71

Utilisation de la télécommande

Utilisation du panneau de commande

Menu Enter Esc

2 Sélectionnez Iris auto dans Image.

Image Signal Réglage Avancé Réseau Information Réinit. Mode couleurs Photo Luminosité 0 Contraste 0 Intensité couleur 0 Nuance 0 Netteté 0 Temp. couleur abs. K Réglage couleur Iris auto Off Réinit.

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu: Quitt.

3 Sélectionnez On.

Le réglage est conservé pour chaque Mode couleurs.

4 Appuyez sur le bouton [Menu] pour terminer le réglage.

La fonction Iris auto peut être réglée uniquement lorsque le Mode couleurs est Dynamique ou Théâtre.

Modification du rapport L/H de l'image projetée

Vous pouvez modifier le Rapport L/H ^▶ de l'image projetée pour l'adapter au type, au ratio hauteur/largeur et à la résolution des signaux d'entrée.

Les rapports L/H disponibles varient en fonction du signal d'image en cours de projection.

Méthodes de modification

À chaque pression sur le bouton [Aspect], le rapport L/H change et son nom s'affiche à l'écran.

Télécommande

1 2 3 Auto 4 Aspect 5 Color Mode 6 Num Up 7 Page E-Zoom 0 Pointer 9 Help Volume

Vous pouvez régler le rapport L/H dans le menu Configuration.

Signal - Aspect p.74

Modification du rapport L/H

Projection d'images à partir de l'équipement vidéo

À chaque pression sur le bouton [Aspect] de la télécommande, le rapport L/H change dans cet ordre : 4:3 et 16:9.

Avec un signal en entrée de 720p/1080i et un rapport L/H réglé sur 4:3, un zoom 4:3 est appliqué (les bords droit et gauche de l'image sont coupés).

Exemple : signal d'entrée de 720p (résolution : 1280 x 720, rapport L/H : 16:9)

1 4:3
② 16:9

Projection d'images à partir du port Signal d'entrée depuis le port HDMI

À chaque pression sur le bouton Aspect de la télécommande, le rapport L/H change dans cet ordre : Automatique, 4:3 et 16:9.

Exemple : signal d'entrée de 1080p (résolution : 1920 x 1080, rapport L/H : 16:9)

Projection des images à partir d'un ordinateur

À chaque pression sur le bouton [Aspect] de la télécommande, le rapport L/H change dans cet ordre : Normal, 4:3 et 16:9.

Voici des exemples de projection pour chaque rapport L/H.

Rapport L/H	Signal entrée
	XGA 1024 X 768 (4:3)	WXGA 1280 X 800 (16:10)
Normal
4:3
16:9

Si des parties de l'image sont manquantes, choisissez Large ou Normal dans la section Résolution du menu Configuration, selon le format de l'écran de l'ordinateur.

Signal - Résolution p.74

Fonctions Utiles

Ce chapitre fournit des conseils utiles pour la réalisation de présentations et présente les fonctions de sécurité.

Projection sans ordinateur (Diaporama)

En connectant un périphérique de stockage USB, une mémoire USB ou un disque dur USB par exemple, à l'ordinateur, vous pouvez projeter les fichiers stockés sur le périphérique sans recourir à un ordinateur. Cette fonction est baptisée Diaporama.

• Vous ne pourrez peut-être pas utiliser des périphériques de stockage USB contenant des fonctions de sécurité.
• Vous pouvez corriger la distorsion trapézoïdale pendant la projection d'un Diaporama, même si vous appuyez sur les boutons [✉],
  [∅], [∅] et [∅] du panneau de commande.

Caractéristiques des fichiers pouvant être projetés à l'aide d'un Diaporama

Type	Type de fichier (extension)	Remarques
Image	.jpg	Les images suivantes ne peuvent pas être projetées: - Formats en mode de couleur CMJN- Formats progressifs- Images d'une résolution supérieure à 8192x8192En raison des caractéristiques des fichiers JPEG, les images peuvent ne pas être projetées correctement si le taux de compression est trop élevé.
	.bmp	Impossible de projeter des images avec une résolution supérieure à 1280x800.
	.gif	Impossible de projeter des images avec une résolution supérieure à 1280x800.Impossible de projeter des GIF animés.
	.png	Impossible de projeter des images avec une résolution supérieure à 1280x800.

• Lorsque vous connectez un disque dur compatible USB, veillez à brancher l'adaptateur secteur fourni avec le disque dur.
• Le projecteur ne prend pas en charge certains systèmes de fichiers. Utilisez donc un support qui a été formaté en Windows.
• Formatez le support en FAT16/32.

Exemples de diaporama

Projection d'images stockées dans une mémoire USB

"Projection de l'image sélectionnée" p.45
"Projection des fichiers image d'un dossier en séquence (Diaporama)" p.46

Méthodes d'utilisation d'un diaporama

Les étapes décrites ci-dessous sont basées sur l'utilisation de la télécommande. Vous pouvez toutefois exécuter des opérations identiques à l'aide du panneau de commande.

Démarrage du diaporama

1 Basculez la source sur USB.

"Passage à l'image cible à l'aide de la télécommande" p.30

2 Connectez le périphérique de stockage USB ou l'appareil photo numérique au projecteur.

"Connexion de périphériques USB" p.24

Le Diaporama démarre et l'écran de la liste de fichiers s'affiche.

• Les fichiers JPEG sont représentés par des vignettes (le contenu du fichier est affiché en miniature).
• Les autres fichiers ou dossiers sont affichés sous la forme d'icônes, comme indiqué dans le tableau suivant.

Icône	Fichier	Icône	Fichier
	Fichiers JPEG*		Fichiers BMP
	Fichiers GIF		Fichiers PNG

* Lorsqu'un fichier ne peut pas être représenté par une vignette, il est représenté par une icône.

• Vous pouvez également insérer une carte mémoire dans un lecteur de carte USB puis connecter le lecteur au projecteur. Certains lecteurs de cartes USB disponibles dans le commerce peuvent toutefois ne pas être compatibles avec le projecteur.
• Si l'écran suivant (fenêtre Sélectionner un lecteur) s'affiche, appuyez sur les boutons [◀▶], [◀▼], [◀◀] et [◀▶] pour sélectionner le lecteur que vous souhaitez utiliser, puis appuyez sur le bouton [Enter].

Slideshow MM1 MM2 MM3 MM4 + - Switch + - Other

• Pour afficher la fenêtre Sélectionner un lecteur, positionnez le curseur sur Sélectionner un lecteur en haut de la fenêtre de la liste de fichiers, puis appuyez sur le bouton [Enter].

Projection d'images

1 Utilisez les boutons [◀▶], [◀▼], [◀◀] et [◀▶] pour sélectionner le fichier ou le dossier que vous souhaitez projeter.

Slideshow Haut page Page précédente Sél. lecteur 123 Folder01 Folder2 Folder3 Beach1 Beach2 Beach3 Beach5 Beach6 Beach7 Beach8 Beach9 Beach11 E000004 E000005 E000006 Option Page suivante Diaporama Sélection Enter Voir Image OK Sous-menu

Si aucun des fichiers et dossiers ne s'affiche dans la fenêtre en cours, appuyez sur le bouton [Down] de la télécommande ou placez le curseur sur le bouton Page suivante au bas de la fenêtre et appuyez sur le bouton [Enter].

Pour revenir à la fenêtre précédente, appuyez sur le bouton [Up] de la télécommande ou placez le curseur sur le bouton Page précédente en haut de la fenêtre et appuyez sur le bouton [Enter].

2 Appuyez sur le bouton [Enter].

L'image sélectionnée est affichée.

Lorsqu'un dossier est sélectionné, les fichiers qu'il contient sont affichés. Pour revenir à la fenêtre précédente, placez le curseur sur le bouton Haut page et appuyez sur le bouton [Enter].

Rotation des images

Vous pouvez faire pivoter les images par incréments de 90°. La fonction de rotation est également disponible pendant un Diaporama.

1 Lisez les images ou exécutez le Diaporama.

2 Pendant la projection, appuyez sur le bouton [◀] ou [◀◀].

Arrêt du diaporama

Pour fermer le Diaporama, déconnectez le périphérique USB du port USB du projecteur. Dans le cas d'appareils photo numériques, disques durs, etc., mettez le périphérique hors tension puis retirez-le.

Projection de l'image sélectionnée

Attention

Ne débranchez pas le périphérique de stockage USB s'il est en cours d'utilisation. Le Diaporama risquerait de ne pas fonctionner correctement.

1 Démarrez le Diaporama.

L'écran de la liste de fichiers s'affiche.

"Démarrage du diaporama" p.44

2 Appuyez sur les boutons [◀▶], [◀▶], [◀] et [▶] pour sélectionner le fichier image que vous souhaitez projeter.

Slideshow Haut page Page précédente Sél lecteur 123 Folder01 Folder2 Folder3 Beach1 Beach2 Beach3 Beach5 Beach6 Beach7 Beach8 Beach9 Beach11 E000004 JPOG E000005 E000006 Option Page suivante Diaporama Sélection Enter Voir Image Sous-menu

3 Appuyez sur le bouton [Enter]. L'image est affichée.

Appuyez sur les boutons [◀][▶] pour passer au fichier image suivant ou précédent.

4 Appuyez sur le bouton [Esc] pour revenir à l'écran de la liste de fichiers.

Projection des fichiers image d'un dossier en séquence (Diaporama)

Vous pouvez projeter les fichiers image d'un dossier dans l'ordre, l'un après l'autre. Cette fonction est baptisée Diaporama. Procédez comme suit pour exécuter le Diaporama :

Pour changer automatiquement les fichiers lors de l'exécution du Diaporama, réglez la Fréq. défilement dans Option du Diaporama sur toute valeur différente de Non. Le réglage par défaut est de 3 secondes.

"Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama" p.47

1 Démarrez le Diaporama.

L'écran de la liste de fichiers s'affiche.

"Démarrage du diaporama" p.44

2 Utilisez les boutons [◀◀] [◀◀] [◀◀] [◀◀] pour placer le curseur sur le dossier du diaporama à exécuter et appuyez sur le bouton [Enter].

3 Sélectionnez Diaporama en bas à droite de l'écran de la liste de fichiers, puis appuyez sur le bouton [Enter].

Le Diaporama démarre et les fichiers image du dossier sont automatiquement projetés dans l'ordre, l'un après l'autre.

Lorsque le dernier fichier a été projeté, la liste des fichiers est à nouveau affichée automatiquement. Si vous réglez Lecture continue sur On dans la fenêtre Option, la projection se fait en boucle.

"Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama" p.47

Vous pouvez, pendant la projection d'un Diaporama, passer à la fenêtre suivante, revenir à la précédente ou arrêter la lecture.

Si Fréq. défilement de l'écran Option est réglé sur Non, les fichiers ne changent pas automatiquement lorsque vous sélectionnez Voir Diaporama. Appuyez sur le bouton [▶], le bouton [Enter] ou le bouton [Down] de la télécommande pour passer au fichier suivant.

Vous pouvez utiliser les fonctions suivantes lors de la projection d'un fichier d'image avec le Diaporama.

- Freeze

"Arrêt sur image (Freeze)" p.48

- Pause A/V

"Arrêt momentané de l'image et du son (Pause A/V)" p.48

- E-Zoom

"Agrandissement d'une partie de l'image (E-Zoom)" p.50

Paramètres d'affichage des fichiers image et paramètres de fonctionnement du Diaporama

Vous pouvez définir l'ordre d'affichage des fichiers ainsi que les paramètres de fonctionnement du Diaporama dans l'écran Option.

1 Appuyez sur les boutons [◀◀] [◀◀] [◀◀] pour placer le curseur sur le dossier dans lequel vous souhaitez définir les conditions d'affichage et appuyez sur le bouton [Esc]. Sélectionnez Option dans le sous-menu qui s'affiche, puis appuyez sur le bouton [Enter].

2 Quand l'écran Option suivant s'affiche, réglez chacun des éléments. Activez les réglages en plaçant le curseur sur l'élément voulu et en appuyant sur le bouton [Enter].

Le tableau suivant indique les détails de chaque élément.

Option Paramètre d'affichage Ordre d'affichage Ordre des noms Ordre des dates Ordre de classement Croissant Décroissant Configuration du diaporama Lecture continue On Off Fréq. défilement 5Sec. Effet Off effacer Dissoudre Aléatoire OK Annuler

Ordre d'affichage	Vous pouvez choisir d'afficher les fichiers classés par Ordre des noms ou par Ordre des dates.
Ordre de classement	Vous pouvez choisir de trier les fichiers par ordre Croissant ou Décroissant.
Lecture continue	Vous pouvez définir si le Diaporama doit être répété.
Fréq. défile-ment	Vous pouvez définir la durée pendant laquelle un fichier est affiché lors de l'exécution de la fonction Diaporama. Vous pouvez définir un temps entre 0 seconde (Non) et 60 secondes. Si vous sélectionnez Non, la lecture automatique est désactivée.
Effet	Vous pouvez définir les effets à l'écran lors du changement de diapositive.

3 Lorsque vos réglages sont terminés, utilisez les boutons [◀▶], [◀▶], [◀▶] et [◀▶] pour placer le curseur sur OK et appuyez sur [Enter].

Les réglages sont appliqués.

Si vous ne désirez pas appliquer les réglages, placez le curseur sur le bouton Annuler, puis appuyez sur le bouton [Enter].

Arrêt momentané de l'image et du son (Pause A/V)

Cette fonction vous permet d'attirer l'attention du public sur votre commentaire, mais aussi de masquer certaines opérations telles que le changement de fichiers dans le cas d'une présentation à partir d'un ordinateur.

Chaque pression sur le bouton [A/V Mute], ainsi que chaque ouverture/fermeture de cache de l'objectif, active ou désactive la fonction Pause A/V.

Télécommande

A/V Mute 1 Freeze User 2 3 Aspect Color Mode 5 6 Num + Pointer Help 7 8 9 ? Page E-Zoom Volume

Projecteur

• Si vous utilisez cette fonction pendant la projection d'images animées, les images et le son sont toujours lus par la source, et il est impossible de revenir à l'endroit où vous aviez activé la fonction Pause A/V.
• Le son émis par le micro est toujours activé lorsque la fonction Pause A/V est activée.
• Vous pouvez sélectionner l'écran affiché lorsque le bouton [A/V Mute] est appuyé dans le menu Configuration.
  Avancé - Affichage - Pause A/V p.78
• Lorsque le volet de pause A/V est fermé pendant environ 30 minutes, le Minut cache objectif est activé et l'appareil est automatiquement mis hors tension. Si vous ne souhaitez pas activer Minut cache objectif, réglez Minut cache objectif sur Off.
  Avancé - Fonctionnement - Minut cache objectif p.78
• La lampe reste allumée durant la Pause A/V, ce qui augmente la durée d'utilisation cumulée de la lampe.

Arrêt sur image (Freeze)

Lorsque Freeze est activé pour les images animées, l'image gelée est toujours projetée sur l'écran, ce qui vous permet de projeter une séquence animée image par image comme s'il s'agissait d'une séquence de photos. Vous pouvez en outre effectuer des opérations telles qu'un changement de fichiers, lors d'une projection à partir d'un ordinateur, sans projeter d'images si vous activez Freeze au préalable.

Chaque pression sur le bouton [Freeze] active ou désactive la fonction Freeze.

Télécommande

A/V Mute 1 Auto 4 Up 7 Page Freeze 2 Aspart Color Mode 6 Pointer 9 Volume User 3 Num Help ?

• La lecture audio n'est pas interrompue.
• Dans le cas d'images animées, les images sont toujours lues alors que l'écran est arrêté, et il est impossible de reprendre la projection à l'endroit où l'écran a été arrêté.
• Si vous appuyez sur le bouton [Freeze] alors que le menu Configuration ou l'écran d'aide est affiché, le menu ou l'écran d'aide affiché est fermé.
• La fonction Freeze peut fonctionner en combinaison avec la fonction E-Zoom.

Fonction Pointeur (Pointeur)

Cette fonction vous permet de déplacer un pointeur sur l'image projetée, de manière à attirer l'attention sur un élément.

1 Affichez le pointeur.

À chaque fois que vous appuyez sur le bouton [Pointer], le pointeur s'affiche ou disparaît.

Télécommande

Auto 4 Aspect 5 Color Mode 6 Num Up 7 ⊕ 8 Pointer 9 Help ? Page E-Zoom 0 Volume Down

2 Déplacez le pointeur (↗).

Télécommande

Menu Esc

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [◀▶], [◀▼], [◀] et [◀] adjacents, vous pouvez déplacer le pointeur en diagonale.

Vous pouvez sélectionner la forme du pointeur dans le menu Configuration.

Réglage - Forme de pointeur p.76

Agrandissement d'une partie de l'image (E-Zoom)

Cette fonction vous permet d'agrandir une image, par exemple un graphique ou un tableau, de manière à mieux en voir les détails.

1 Démarrez la fonction E-Zoom.

Appuyez sur le bouton [⊕] pour fermer la croix ( ).

Télécommande

1 Auto 4 Up Down 2 Aspect 5 8 E-Zoom 0 3 Color Mode 6 Pointer 9 Num Help Volume

2 Déplacez la croix (✗) sur la partie de l'image à agrandir.

Télécommande

Menu Esc

Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [◀▶], [◀▼], [◀] et [◀▶] adjacents, vous pouvez déplacer le pointeur en diagonale.

3 Effectuez l'agrandissement.

Télécommande

1 2 3 Auto Aspect Color Mode 4 5 6 Num Up + 8 Pointer Help 9 ? E-Zoom 0 Volume

Bouton [⊕] : Chaque pression sur le bouton provoque l'agrandissement de la zone. Vous pouvez effectuer un agrandissement rapide en maintenant le bouton enfoncé.

Bouton [⊖] : Réduit les images qui ont été agrandies.

Bouton [Esc] : Annule le zoom électronique.

• Le taux d'agrandissement est affiché à l'écran. La zone sélectionnée peut être agrandie de 1 à 4 fois, en 25 incréments.
• Pendant la projection agrandie, appuyez sur les boutons [◀▶], [◀▼], [◀] et [◀] pour faire défiler l'image.

Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)

Vous pouvez contrôler le pointeur de la souris de l'ordinateur depuis la télécommande du projecteur. Cette fonction est baptisée Souris Sans Fil.

Les systèmes d'exploitation suivants sont compatibles avec la fonction Souris Sans Fil.

	Windows	Mac OS
Système d'exploitation	Windows 98	Mac OS X 10.3.x
	Windows 98 SE	Mac OS X 10.4.x
	Windows Me	Mac OS X 10.5.x
	Windows 2000	Mac OS X 10.6.x
	Windows XP
	Windows Vista
	Windows 7

* Il peut s'avérer impossible d'utiliser la fonction Souris Sans Fil avec certaines versions des systèmes d'exploitation.

Procédez comme suit pour activer la fonction Souris Sans Fil.

1 Connectez le projecteur à un ordinateur à l'aide de l'un des câbles suivants.

• Un câble d'ordinateur ou un câble HDMI disponible dans le commerce
• Un câble USB disponible dans le commerce
  "Connexion d'un ordinateur" p.21

2 Basculez la source sur l'un des paramètres suivants.

• Ordinateur1
• Ordinateur2
  • HDMI

"Passage à l'image cible à l'aide de la télécommande" p.30

3 Réglez USB Type B sur Souris Sans Fil.

Avancé - Souris Sans Fil p.78

Une fois le réglage effectué, le pointeur de la souris peut être contrôlé comme suit.

Déplacement du pointeur de la souris

Déplace le pointeur de la souris.

Clics de souris

Bouton [Enter] : Clic gauche. Appuyez deux fois rapidement pour double-cliquer.

Bouton [Esc] : Clic droit.

Glisser-déplacer

Menu Esc

Tout en maintenant le bouton [Enter] enfoncé, appuyez sur le boutons [▲],

Relâchez le bouton [Enter] quand vous vous trouvez à l'endroit désiré.

Page Haut/Bas

4 5 6 Num Up 7 + 8 Pointer 9 Help ? Page E-Zoom Volume 0 Down

Bouton [Up] : Passe à la page précédente.

Bouton [Down] : Passe à la page suivante.

• Lorsque vous appuyez sur le pointeur en même temps que sur les boutons [▲], [▼], [◀] et [▶] adjacents, vous pouvez déplacer le pointeur en diagonale.
• Si les boutons de la souris sont inversés sur l'ordinateur, le fonctionnement des boutons de la télécommande sera lui aussi inversé.

• La fonction Souris Sans Fil ne peut pas être utilisée en même temps que les fonctionnalités suivantes :

• Lorsque le menu Configuration est affiché.

• Lorsqu'un menu d'aide est affiché.
• Lorsque E-Zoom est utilisé
• Pendant la capture d'un logo d'utilisateur
• Lorsque la fonction pointeur est en cours d'utilisation
• Pendant le réglage du volume audio
• Lorsque la fonction USB Display est utilisée.
• Pendant l'affichage de la mire
• Lorsque le Mode couleurs est en cours de réglage
• Lorsque le nom du Mode couleurs est en cours d'affichage
• Lorsque le nom de la source est affiché
• Lorsque la source d'entrée est en cours de modification
• Lorsque Message Broadcasting est affiché (EB-93 uniquement)
• Lorsque les motifs sont affichés

Enregistrement d'un logo d'utilisateur

Vous pouvez enregistrer l'image actuellement projetée sous la forme d'un logo d'utilisateur.

Lorsqu'un logo d'utilisateur a été enregistré, il n'est plus possible de rétablir le logo défini en usine.

1 Projetez l'image à enregistrer comme logo d'utilisateur, puis appuyez sur le bouton Menu.

"Utilisation du menu Configuration" p.71

Utilisation de la télécommande

Utilisation du panneau de commande

2 Sélectionnez Logo d'utilisateur dans Avancé.

Image Signal Réglage Avancé Réseau Information Réinit. Affichage Logo d'utilisateur Projection Avant Fonctionnement Mode attente Comm. désactivée USB Type B USB Display Langue Français Réinit.

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu : Quitt.

- Lorsque la fonction Protec. logo utilis. de la section Mot de passe protégé est réglée sur On, un message vous informe qu'il est impossible de modifier le logo d'utilisateur. Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off.

"Gestion des utilisateurs (Mot de passe protégé)" p.56
- Si vous lancez la fonction Logo d'utilisateur alors qu'une fonction telle que Keystone, E-Zoom, Aspect ou Régler zoom est activée, la fonction actuelle est annulée.

3 Quand le message "Accepter cette image comme logo utilisateur ?" s'affiche, choisissez Oui.

Lorsque vous appuyez sur le bouton [Enter] de la télécommande ou du panneau de commande, le format d'écran peut changer en fonction du signal afin qu'il s'adapte à la résolution du signal d'image.

4 Déplacez cette zone pour choisir la partie de l'image à employer comme logo d'utilisateur.

Vous pouvez effectuer les mêmes opérations à l'aide du panneau de commande du projecteur.

Télécommande

Menu Esc

Vous pouvez enregistrer une zone de 400x300 points.

5 Si vous appuyez sur le bouton [Enter] et que le message "Sélectionner cette image ?" s'affiche, sélectionnez Oui.

6 Sélectionnez le facteur de zoom dans l'écran de réglage du zoom.

[Logo d'utilisateur] Réglez le facteur de zoom. Facteur de zoom: 100% 200% 300%

[Esc] : Retour [◆] : Sélec. [Enter] : Valid. Menu: Quitt.

7 Quand le message "Sauvegarder l'image comme logo utilisateur ?" s'affiche, choisissez Oui.

L'image est enregistrée. Lorsque l'image est enregistrée, le message "Terminé." s'affiche.

• Lorsqu'un logo d'utilisateur est enregistré, il remplace le logo d'utilisateur précédent.
• La sauvegarde prend quelques instants. N'utilisez pas le projecteur ou l'un des appareils connectés pendant l'enregistrement, faute de quoi vous pourriez provoquer des défaillances.

Enregistrement du motif utilisateur

Vous pouvez enregistrer l'image actuellement projetée sous la forme d'un motif utilisateur.

Lorsqu'un motif utilisateur est enregistré, il remplace le motif utilisateur précédent.

1 Projetez l'image à utiliser comme motif utilisateur, puis appuyez sur le bouton Menu.

"Utilisation du menu Configuration" p.71

Utilisation de la télécommande

Menu Enter Esc

Utilisation du panneau de commande

2 Sélectionnez Motif dans Réglage.

Image Signal Réglage Avancé Réseau Information Réinit. Keystone Blocage fonctionne. Forme de pointeur Consommation électr. Volume Récepteur à distance Bouton utilisateur Motif Réinit. H/V-Keystone Verrouill.compl. Pointeur 1 ECO 0 Avant/Arrière Consommation...

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu : Quitt.

3 Sélectionnez Motif Utilisateur.

Image Signal Réglage Avancé Information Réinit. [Motif] Retour Affichage du Motif Type de motif Motif 1 Motif Utilisateur Mire

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu: Quitt.

Si vous lancez la fonction Motif Utilisateur alors qu'une fonction telle que Keystone, E-Zoom, Aspect ou Zoom est activée, la fonction en cours d'exécution est annulée.

4 Lorsque le message « "Voulez-vous utiliser l'image projetée actuellement en tant que Motif Utilisateur ?" » s'affiche, sélectionnez Oui.
5 Si vous appuyez sur le bouton [Enter], le message "Enregistrer image comme Motif Utilisateur ?" s'affiche. Sélectionnez Oui.

L'image est enregistrée. Une fois l'image enregistrée, le message "Le paramétrage du Motif Utilisateur est terminé." s'affiche.

• Lorsqu'un motif utilisateur a été enregistré, il n'est plus possible de rétablir le motif défini en usine.
• La sauvegarde d'un motif utilisateur prend quelques instants. N'utilisez pas le projecteur ou l'un des appareils connectés pendant l'enregistrement, faute de quoi vous pourriez provoquer des défaillances.

Ce projecteur possède les fonctions de sécurité améliorées suivantes :

• Mot de passe protégé
  Vous pouvez restreindre le nombre de personnes pouvant utiliser le projecteur.
• Blocage fonctionne.
  Vous pouvez interdire aux personnes non autorisées de modifier les réglages du projecteur.

"Verrouillage des touches de fonctionnement (Blocage fonctionne.)" p.58

- Systèmes de Sécurité

Ce projecteur est équipé du dispositif de sécurité antivol suivant.

"Systèmes de sécurité" p.59

Gestion des utilisateurs (Mot de passe protégé)

Lorsque Mot de passe protégé est activé, les personnes qui ignorent le mot de passe ne peuvent pas utiliser le projecteur pour projeter des images, même s'il est allumé. En outre, le logo de l'utilisateur qui s'affiche quand vous allumez le projecteur ne peut pas être modifié. Ce principe fait office de protection antivol, puisque le projecteur ne peut pas être utilisé s'il est volé. Au moment de l'achat, la fonction Mot de passe protégé n'est pas activée.

Types de la fonction Mot de passe protégé

La fonction Mot de passe protégé comprend les trois modes suivants, qui peuvent être activés en fonction de la manière dont le projecteur est utilisé.

- Protec. démarrage

Lorsque le mode Protec. démarrage est activé (On), vous devez entrer un mot de passe prédéfini lorsque le projecteur a été connecté et allumé (c'est également le cas pour Aliment. Directe). Si le mot de passe entré n'est pas correct, la projection ne démarre pas.

- Protec. logo utilis.

Ce mode interdit aux utilisateurs non autorisés de modifier le logo d'utilisateur enregistré, défini par le propriétaire du projecteur. Si le mode Protec. logo utilis. est On, les modifications de réglages suivantes pour le Logo d'utilisateur sont interdites :

• Capture d'un logo d'utilisateur
- Réglage de la fonction Afficher le fond, Ecran démarrage ou Pause A/V dans Affichage

Avancé - Affichage p.78

- Réseau protégé (EB-93 uniquement)

Si le mode Réseau protégé est activé (On), il est impossible de modifier les réglages de la section Réseau.

"Menu Réseau (EB-93 uniquement)" p.79

Réglage de la fonction Mot de passe protégé

Procédez comme suit pour régler la fonction Mot de passe protégé :

1 Pendant la projection, maintenez le bouton [Freeze] enfoncé pendant environ cinq secondes.

Le menu Mot de passe protégé s'affiche.

Télécommande

A/V Mute 1 Auto 4 Up 7 Page Freeze 2 Aspart 2 Color Mode 6 Pointer 9 Volume User 3 Num Help ?

- Si la fonction Mot de passe protégé est déjà activée, vous êtes invité à entrer le mot de passe.

Si le mot de passe entré est correct, le menu Mot de passe protégé s'affiche.

"Saisie du mot de passe" p.57

- Lorsque le mot de passe est défini, apposez l'autocollant de mot de passe protégé fourni sur le projecteur, à un endroit bien visible, de manière à découvrir toute tentative de vol.

2 Sélectionnez le type de protection par mot de passe que vous souhaitez définir, puis appuyez sur le bouton [Enter].

[Mot de passe protégé] Protec. démarrage Off Protec. logo utilis. Off Réseau protégé Off Mot de passe

]: Sélection [Enter] : Entrée

3 Choisissez On, puis appuyez sur le bouton [Enter].

Appuyez sur le bouton [Esc], l'écran affiché à l'étape 2 s'affiche de nouveau.

4 Définissez le mot de passe.

(1) Choisissez Mot de passe puis appuyez sur le bouton [Enter].

(2) Lorsque le message "Changer le mot de passe ?" s'affiche, choisissez Oui puis appuyez sur le bouton [Enter]. Le mot de passe par défaut est réglé sur « 0000 ». Remplacez-le par le mot de passe de votre choix. Si vous choisissez Non, l'écran affiché à l'étape 2 s'affiche à nouveau.

(3) Tout en maintenant le bouton [Num] enfoncé, entrez un nombre à quatre chiffres à l'aide du pavé numérique. Le numéro s'affiche sous la forme « * * * * ». Lorsque vous entrez le quatrième chiffre, l'écran de confirmation s'affiche.

Télécommande

A/V Mute 1 2 3 Auto 4 Aspect 5 Color Mode 6 Up 7 E-Zoom 0 Page 9 Pointer Num He

(4) Entrez de nouveau le mot de passe.

Le message "Mot de passe accepté." s'affiche.

Si vous entrez un mot de passe incorrect, un message vous invite à l'entrer de nouveau.

Saisie du mot de passe

Lorsque l'écran de saisie du mot de passe s'affiche, utilisez le pavé numérique de la télécommande pour entrer le mot de passe.

Tout en maintenant le bouton [Num] enfoncé, entrez le mot de passe en appuyant sur les touches du pavé numérique.

[Mot de passe] Saisissez le mot de passe. Consultez le "Guide d'utilisateur".

[0-9] :Entrée

La fonction Mot de passe protégé est désactivée temporairement lorsque vous entrez le mot de passe approprié.

Attention

• Si vous entrez un mot de passe incorrect trois fois de suite, le message "Le projecteur est verrouillé." s'affiche pendant environ cinq minutes, puis le projecteur passe en mode attente. Dans une telle situation, débranchez le cordon d'alimentation de la prise secteur puis rebranchez-le et rallumez le projecteur. Le projecteur affiche de nouveau l'écran de saisie du mot de passe, de manière à vous permettre d'entrer le mot de passe correct.
• Si vous avez oublié le mot de passe, notez le numéro « Code de requête : xxxxx » qui s'affiche à l'écran, puis contactez le bureau le plus proche, dont vous trouverez l'adresse dans le Liste des contacts pour projecteurs Epson.
  Liste des contacts pour projecteurs Epson
• Si vous répétez l'opération ci-dessus et entrez un mot de passe incorrect trente fois de suite, le message suivant s'affiche et le projecteur n'accepte plus de saisie de mot de passe : ""Le projecteur est verrouillé. Contactez Epson comme indiqué dans la documentation."
  Liste des contacts pour projecteurs Epson

Verrouillage des touches de fonctionnement (Blocage fonctionne.)

Utilisez l'une des fonctions suivantes pour verrouiller les boutons du panneau de commande.

• Verrouill.compl.
  Tous les boutons du panneau de commande sont verrouillés. Il est impossible d'effectuer la moindre action depuis le panneau de commande, y compris allumer ou éteindre l'appareil.
• Verrouill. fonc.
  Tous les boutons du panneau de commande sont verrouillés, à l'exception du bouton [∅].

Cette fonction est utile, par exemple lors de manifestations pendant lesquelles la projection est effectuée avec toutes les touches inopérantes, ou dans des endroits tels que des écoles, afin de limiter le nombre de touches utilisables. Le projecteur peut toujours être utilisé à l'aide de la télécommande.

1 Appuyez sur le bouton [Menu] pendant la projection.

"Utilisation du menu Configuration" p.71

Utilisation de la télécommande

Menu Enter Esc

Utilisation du panneau de commande

2 Sélectionnez Blocage fonctionne. dans Réglage.

Image Signal Réglage Avancé Réseau Information Réinit. Keystone Blocage fonctionne. Forme de pointeur Consommation électr. Volume Récepteur à distance Bouton utilisateur Motif Réinit. H/V-Keystone Verrouill.compl. Pointeur 1 ECO 0 Avant/Arrière Consommation...

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu : Quitt.

3 Sélectionnez Verrouill.compl. ou Verrouill. fonc. selon votre choix.

[Blocage fonctionne.] Retour Verrouill.compl. Verrouill. fonc. Off

[Esc] : Retour [◆] : Sélec. [Enter] : Valid. Menu: Quitt.

4 Choisissez Oui lorsque le message de confirmation s'affiche.

Les boutons du panneau de commande sont bloqués conformément au réglage choisi.

Vous pouvez annuler le blocage du panneau de commande des deux manières suivantes :

• Sélectionnez Off dans Blocage fonctionne.
  Réglage - Blocage fonctionne. p.76
• Maintenez le bouton [Enter] du panneau de commande enfoncé pendant sept secondes. Un message s'affiche et le blocage est annulé.

Systèmes de sécurité

Ce projecteur est équipé des systèmes antivol suivants.

• Fente pour système de sécurité
La fente pour système de sécurité est compatible avec le système Microsaver Security System fabriqué par Kensington.
Consultez la section suivante pour plus d'informations sur le système Microsaver Security System.

http://www.kensington.com/

- Point d'installation pour câble de sécurité

Un câble antivol, disponible dans le commerce, peut être glissé dans le point d'installation de manière à fixer le projecteur à un meuble ou une colonne.

Installation du câble antivol

Insérez un câble antivol dans le trou d'installation.

Consultez la documentation du câble antivol pour savoir comment le verrouiller.

À propos de EasyMP Monitor (EB-93 uniquement)

EasyMP Monitor permet d'effectuer des opérations comme le contrôle de l'état de plusieurs projecteurs Epson reliés au réseau via un ordinateur et le contrôle des projecteurs depuis l'ordinateur.

Vous pouvez télécharger EasyMP sur le site Web suivant.

http://www.epson.com

Voici une brève description des fonctions de contrôle et de surveillance que EasyMP Monitor permet d'exécuter.

• Enregistrement des projecteurs pour le contrôle et la surveillance
  Les projecteurs du réseau peuvent être recherchés automatiquement. Vous pouvez ensuite sélectionner les projecteurs à enregistrer et les projecteurs à supprimer.
  Vous pouvez enregistrer les projecteurs cibles en entrant leur adresse IP.

- Les projecteurs enregistrés peuvent également être affectés à des groupes de manière à surveiller et contrôler des groupes.

- Surveillance de l'état des projecteurs enregistrés

Vous pouvez vérifier l'état d'alimentation (ON/OFF) des projecteurs et les problèmes ou avertissements qui nécessitent votre attention à l'aide des icônes.

Vous pouvez sélectionner des groupes de projecteurs ou un seul projecteur, puis contrôler la durée de fonctionnement cumulée de la lampe ou les données de type sources d'entrée, problèmes et avertissements relatifs aux projecteurs.

- Contrôle des projecteurs enregistrés

Vous pouvez sélectionner les projecteurs dans des groupes ou en tant que projecteur seul, puis exécuter des opérations comme les mettre sous/hors tension et modifier leurs sources d'entrée.

Vous pouvez utiliser les fonctions Contrôle Web pour modifier les paramètres du menu Configuration du projecteur.

Si certaines actions de contrôle sont exécutées régulièrement à des heures précises ou des jours précis, vous pouvez utiliser Paramètres minuterie pour enregistrer les paramètres de la minuterie.

• Paramètres Notif. courrier
  Vous pouvez définir les adresses électroniques auxquelles les notifications sont envoyées si un état nécessite votre attention comme un problème concernant un projecteur enregistré.
• Envoi de messages aux projecteurs enregistrés
  Vous pouvez utiliser le plug-in Message Broadcasting pour EasyMP Monitor pour envoyer des fichiers JPEG aux projecteurs enregistrés. Téléchargez le plug-in Message Broadcasting sur le site Web dont l'adresse est fournie au début de ce chapitre.

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) (EB-93 uniquement)

À l'aide du navigateur Web d'un ordinateur connecté au projecteur via un réseau, vous pouvez effectuer les réglages et contrôler le projecteur. Cette fonction vous permet d'effectuer des opérations de configuration et de contrôle à distance. En outre, comme vous pouvez utiliser le clavier de l'ordinateur, la saisie des caractères requis pour la configuration est plus facile qu'à l'aide de la télécommande.

Utilisez un navigateur Web tel que Microsoft Internet Explorer 6.0 ou une version ultérieure. Sur un Mac OS, utilisez Safari ou Firefox.

Si vous réglez Mode attente sur Comm. activée, vous pouvez utiliser un navigateur Web pour régler et contrôler même si le projecteur est en mode attente (s'il est éteint).

Avancé - Mode attente p.78

Configuration du projecteur

Le navigateur Web vous permet de configurer les paramètres habituellement définis dans le menu Configuration du projecteur. Les réglages se retrouvent

dans le menu Configuration. Certains éléments, toutefois, ne peuvent être définis que dans un navigateur Web.

Éléments du menu Configuration qui ne peuvent pas être réglés via un navigateur Web

• Menu Réglage - Keystone - Quick Corner
• Menu Réglage - Forme de pointeur
• Menu Réglage - Motif
• Menu Réglage - Bouton utilisateur
• Menu Avancé - Logo d'utilisateur
• Menu Avancé - Langue
• Menu Avancé - Fonctionnement - Mode haute alt.
• Menu Avancé - Fonctionnement - Minut cache objectif
• Menu Réinit. - Tout réinitialiser et Réinitial. durée lampe
  Les réglages des éléments de chaque menu sont identiques au menu Configuration du projecteur.
  "Menu Configuration" p.70

Éléments qui ne peuvent être définis qu'avec un navigateur Web

- Nom de communauté SNMP

- Mot de passe du moniteur

Affichage du Écran Contrôle Web

Pour afficher l'écran Contrôle Web, procédez comme suit.

Définissez les réglages réseau sur l'ordinateur et le projecteur et réglez-les en mode de connexion réseau.

Si le navigateur Web que vous utilisez est configuré de manière à se connecter via un serveur proxy, il est impossible d'afficher l'écran Contrôle Web. Pour afficher Contrôle Web, vous devez configurer de sortie qu'un serveur proxy ne soit pas utilisé pour la connexion.

1 Démarrez le navigateur Web sur l'ordinateur.
2 Entrez l'adresse IP du projecteur dans la barre d'adresse du navigateur Web, puis appuyez sur la touche Enter du clavier de l'ordinateur.

L'écran Contrôle Web s'affiche.

Si MotPss ContrôleWeb est défini dans le menu Réseau du menu Configuration du projecteur, l'écran de saisie du mot de passe s'affiche.

Affichage de l'écran Web Remote

La fonction Web Remote permet d'exécuter des opérations de contrôle à distance avec un navigateur Web.

1 Affichez l'écran Contrôle Web.
2 Cliquez sur Web Remote.

EPSON Contrôle Projecteur Web Remote >>> ? Signal > Image Mode couleurs Présentation Valider Luminosité - + Contraste - +

3 L'écran Web Remote s'affiche.

Web Remote - Micro... Power Search Source Operation ↑ ↓ 10 7 8 9 6

Nom		Fonction
1	Bouton [💡]	Permet d'allumer ou d'éteindre le projecteur.💡 "De l'installation à la projection" p.28
2	Bouton [Computer]	Chaque fois que vous appuyez sur ce bouton, l'entrée bascule entre les images du port Computer1 et du port Computer2.
3	Bouton [Video]	Chaque fois que vous appuyez sur ce bouton, l'image passe par les ports Video, S-Video et HDMI.
4	Bouton [Freeze]	Active ou désactive le gel de l'image.💡 "Arrêt sur image (Freeze)" p.48
5	Bouton [A/V Mute]	Active ou désactive l'audio et la vidéo.💡 "Arrêt momentané de l'image et du son (Pause A/V)" p.48

Nom		Fonction
6	Boutons [Page] [Up] [Down]	Change les pages de fichiers, PowerPoint par exemple, en cas d'utilisation des méthodes de projection suivantes.Avec la fonction Souris Sans Fil"Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)"p.51Avec USB Display"Projection avec USB Display"p.30Avec une connexion au réseauLors de la projection d'images à l'aide du Diaporama, une pression sur ces boutons affiche l'écran précédent/suivant.
7	Bouton [Source Search]	Permet de passer à la source d'entrée suivante qui envoie une image."Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)"p.29
8	Bouton [LAN]	Passe à l'image projetée avec EasyMP Network Projection. Lors d'une projection avec la Quick Wireless Connection USB Key en option, ce bouton permet de passer à cette image."Passage à l'image cible à l'aide de la télécommande"p.30
9	Bouton [USB]	Chaque pression sur le bouton entraîne le défilement des images suivantes:USB DisplayImages du périphérique connecté au port USB(TypeA)"Passage à l'image cible à l'aide de la télécommande"p.30
10	Boutons [Volume][◀][◀◀]	[◀] Réduit le volume.[◀◀] Augmente le volume."Réglage du volume"p.38

Utilisation de la fonction Notif. courrier pour signaler des anomalies de fonctionnement (EB-93 uniquement)

Lorsque vous réglez Notif. courrier, des messages notifications sont envoyés à des adresses électroniques prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur. Ainsi, l'opérateur est informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci.

Réseau - Courrier - Notif. courrier p.83

• Vous pouvez enregistrer jusqu'à trois destinations de notification (adresses), et les notifications peuvent être envoyées aux trois destinations à la fois.
• Si un problème grave apparaît sur un projecteur et que celui-ci cesse brusquement de fonctionner, il peut être impossible au projecteur d'envoyer une notification signalant ce problème à l'opérateur.
• Si vous réglez Mode attente sur Comm. activée, vous pouvez contrôler le projecteur même s'il est en mode attente (s'il est éteint).
  Avancé - Mode attente p.78

Erreur de lecteur du courrier de notification

Lorsque la fonction Notif. courrier est réglée sur On et qu'un problème ou un avertissement est rencontré sur le projecteur, l'e-mail suivant est envoyé.

Objet : EPSON Projector

Ligne 1 : Nom du projecteur sur lequel le problème s'est produit.

Ligne 2 : Adresse IP définie pour le projecteur qui a rencontré le problème.

Troisième ligne et suivantes : Détails du problème.

Les détails du problème sont indiqués ligne par ligne. Le contenu du message principal est répertorié ci-après.

• Internal error
• Fan related error
• Sensor error
• Lamp timer failure
• Lamp out
• Internal temperature error
  • High-speed cooling in progress
• Lamp replacement notification
• No-signal
  Aucun signal n'est reçu par le projecteur. Vérifiez l'état de la connexion ou vérifiez si la source de signal est bien allumée.
• Auto Iris Error
• Power Err. (Ballast)
  Consultez la section suivante pour résoudre les problèmes ou les avertissements.
  "Signification des témoins" p.90

Gestion à l'aide de SNMP (EB-93 uniquement)

Réglez SNMP sur On dans le menu Configuration pour que les messages de notification soient envoyés à l'ordinateur spécifié lorsqu'un problème ou un avertissement est rencontré sur un projecteur. Ainsi, l'opérateur est informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci.

Réseau - Autres - SNMP p.84

• SNMP doit être géré par un administrateur réseau ou une personne connaissant bien le réseau.
• Pour surveiller le projecteur à l'aide de SNMP, vous devez installer le programme de gestion SNMP sur votre ordinateur.
• Il est possible d'enregistrer jusqu'à deux adresses IP de destination.

Commandes ESC/VP21

Vous pouvez contrôler le projecteur depuis un périphérique externe à l'aide de ESC/VP21.

Liste des commandes

Lorsqu'il reçoit une commande de mise sous tension, le projecteur s'allume et passe en mode de préchauffage. Une fois sous tension, le projecteur renvoie un symbole deux-points « : » (3Ah).

Sur réception d'une commande, le projecteur l'exécute, renvoie l'invite deux-points « : », puis accepte la commande suivante.

Si le traitement des commandes se termine par une erreur, le projecteur émet un message d'erreur, puis le code « : » réapparaît.

Le contenu principal est répertorié ci-après.

Élément			Commande
Mise sous/hors tension	On		PWR ON
	Off		PWR OFF
Sélection du signal	Ordinateur1	Automatique	SOURCE 1F
		RGB	SOURCE 11
		Composantes	SOURCE 14
	Ordinateur2	Automatique	SOURCE 2F
		RGB	SOURCE 21

Élément			Commande
		Composantes	SOURCE 24
	HDMI		SOURCE 30
	Vidéo		SOURCE 41
	S-Viséo		SOURCE 42
	USB Display		SOURCE 51
	USB		SOURCE 52
	LAN		SOURCE 53
Pause A/V On/Off	On		MUTE ON
	Off		MUTE OFF

Ajout d'un code de CR (0Dh) à la fin de chaque commande puis transmission.

Pour plus d'informations, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.

Liste des contacts pour projecteurs Epson

Câblage

Connexion série

- Forme du connecteur : D-Sub 9 broches (mâle)

- Nom du port d'entrée du projecteur : RS-232C

RS-232C IOIOI

GND 5

RD 2

TD 3

(Câble série PC)

5 GND

3 TD

2 RD

Nom du signal	Fonction
GND	Terre fil de signal
TD	Transmission données
RD	Réception données

Protocole de communications

• Réglage du débit en bauds par défaut : 9600 ppp
• Longueur des données : 8 bits
• Parité : aucune
• Bit d'arrêt : 1 bit
• Contrôle de flux : aucun

À propos de PJLink (EB-93 uniquement)

La norme PJLink Class1 a été définie par la JBMIA (Japan Business Machine and Information System Industries Association) en tant que protocole standard de contrôle des projecteurs compatibles réseau, dans le cadre de ses efforts de normalisation des protocoles de contrôle de projecteurs.

Le projecteur est conforme à la norme PJLink Class1 définie par la JBMIA.

Il est conforme à toutes les commandes définies par la norme PJLink Class1, à l'exception des commandes suivantes, et un accord a été confirmé par la vérification d'adaptation à la norme PJLink.

URL :http://pjlink.jbmia.or.jp/english/

- Commandes non compatibles

Fonction		Commande PJLink
Réglages de sour-dine	Activation de la pause de l'image	AVMT 11
	Activation de la sourdine audio	AVMT 21

- Noms des entrées définis par PJLink et sources correspondantes du projecteur

Source	Commande PJLink
Ordinateur1	INPT 11
Ordinateur2	INPT 12
Vidéo	INPT 21
S-Vidéo	INPT 22
HDMI	INPT 32
USB	INPT 41
LAN	INPT 52
USB Display	INPT 53

• Nom du fabricant affiché pour la « demande d'information sur le nom du fabricant »
  EPSON

- Nom du modèle affiché pour la « demande d'information sur le nom du produit »

EB-93/C2010X/PowerLite 93

À propos de Crestron RoomView® (EB-93 uniquement)

Crestron RoomView® est un système de contrôle intégré fourni par Crestron®. Il permet de surveiller et de contrôler plusieurs périphériques reliés au réseau.

Le projecteur prend en charge le protocole de contrôle et peut donc être utilisé dans un système intégrant Crestron RoomView®.

Visitez le site Web de Crestron® pour en savoir plus sur Crestron RoomView®. (uniquement en anglais.)

http://www.crestron.com

Voici un aperçu de Crestron RoomView®.

• Fonctionnement à distance à l'aide d'un navigateur Web
  Vous pouvez utiliser un projecteur à partir d'un ordinateur comme vous utiliseriez une télécommande.

- Surveillance et contrôle par logiciel

Vous pouvez utiliser Crestron RoomView® Express ou Crestron RoomView® Server Edition de Creston® pour surveiller les périphériques du système, communiquer avec l'assistance technique et envoyer des messages d'urgence. Pour plus d'informations, consultez le site Web suivant.

http://www.crestron.com/getroomview

Ce manuel présente les procédures d'utilisation de votre ordinateur avec un navigateur Web.

• Vous ne pouvez entrer que des caractères alphanumériques et des symboles à un octet.
• Vous ne pouvez pas utiliser les fonctions suivantes avec Crestron RoomView®.

"Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) (EB-93 uniquement)" p.60

- Le contrôle est possible si vous réglez Mode attente sur Comm. activée, même si le projecteur est en mode attente (s'il est éteint).

Avancé - Mode attente p.78

Utilisation d'un projecteur à partir d'un ordinateur

Affichage de la fenêtre d'utilisation

Vérifiez les points suivants avant d'exécuter la moindre opération.

• Vérifiez que l'ordinateur et le projecteur sont reliés au réseau.
• Réglez RoomView sur On dans le menu Réseau.

Réseau - Autres - RoomView p.84

2 Entrez l'adresse IP du projecteur dans le champ d'adresse du navigateur Web, puis appuyez sur la touche Enter du clavier de l'ordinateur.

La fenêtre d'utilisation s'affiche.

Utilisation de la fenêtre d'utilisation

EPSON Tools Info Contact IT Help Power Vol- A/V Mute Vol+ (a) Sources List Computer1 Edit Hide Reset Computer2 Edit Hide Reset BNC Edit Hide Reset Video2 Edit Hide Reset S-Video Edit Hide Reset (b) Menu Esc OK Auto Search (c) Freeze Contrast Brightness Color (d) Expansion Options

1 Vous pouvez exécuter les opérations suivantes en cliquant sur les boutons.

Bouton	Fonction
Power	Permet d'allumer ou d'éteindre le projecteur.
Vol-/Vol+	Permet de régler le volume.

Bouton	Fonction
A/V Mute	Active ou désactive l'audio et la vidéo. "Arrêt momentané de l'image et du son (Pause A/V)" p.48

② Basculez sur l'image de la source d'entrée sélectionnée. Pour afficher les sources d'entrée présentes dans Source List, cliquez sur (a) ou (b) pour faire défiler la liste. Vous pouvez modifier le nom de la source comme vous le souhaitez.
3 Vous pouvez exécuter les opérations suivantes en cliquant sur les boutons. Pour afficher les boutons non visibles dans Source List, cliquez sur (c) ou (d) pour faire défiler vers la gauche ou la droite.

Bouton	Fonction
Freeze	Active ou désactive le gel de l'image.☎ "Arrêt sur image (Freeze)" p.48
Contrast	Permet de régler la différence entre les zones claires et les zones sombres des images.
Brightness	Permet de régler la luminosité de l'image.
Color	Permet de régler l'intensité des couleurs des images.
Sharpness	Permet de régler la netteté de l'image.
Zoom	Cliquez sur le bouton [⊕] pour agrandir l'image sans modifier la taille de la projection. Cliquez sur le bouton [⊖] pour réduire une image agrandie avec le bouton [⊕]. Cliquez sur les boutons [▲], [▼], [◀] ou [▶] pour modifier la position d'une image agrandie.☎ "Agrandissement d'une partie de l'image (E-Zoom)" p.50

Les boutons [▲], [▼], [◀] ou [▶] exécutent la même opération que les boutons [◀] [◀] [◀] [▶] de la télécommande. Vous pouvez exécuter les opérations suivantes en cliquant sur les autres boutons.

Bouton	Fonction
OK	Exécute la même opération que bouton [Enter] de la télécommande.☎ "Télécommande" p.14
Menu	Permet d'afficher et de fermer le menu Configuration.
Auto	Si vous appuyez sur le bouton lors de la projection des signaux RVB analogiques depuis le port Computer1 ou Computer2, vous pouvez optimiser automatiquement l'image en ajustant les valeurs Alignement, Sync. et Position.
Search	Bascule l'image du port d'entrée qui reçoit les signaux vidéo en entrée.☎ "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29
Esc	Exécute la même opération que bouton [Esc] de la télécommande.☎ "Télécommande" p.14

5 Vous pouvez exécuter les opérations suivantes en cliquant sur les onglets.

Onglet	Fonction
Contact IT Help	Affiche la fenêtre du support technique. Permet de communiquer avec l'administrateur à l'aide de Crestron RoomView® Express.
Info	Affiche des informations sur le projecteur actuellement connecté.
Tools	Modifie les paramètres du projecteur actuellement connecté. Voir la section suivante.

Utilisation de la fenêtre d'outil

La fenêtre suivante apparaît si vous cliquez sur l'onglet Tools dans la fenêtre d'utilisation. Vous pouvez utiliser cette fenêtre pour modifier les paramètres du projecteur actuellement connecté.

Permet de configurer les contrôleurs centraux Crestron®.

② Projector

Vous pouvez configurer les éléments suivants.

Élément	Fonction
Projector Name	Entrez un nom pour différentier le projecteur actuellement connecté des autres projecteurs sur le réseau. (Le nom peut contenir jusqu'à 15 caractères alphanumériques à un octet.)
Location	Entrez un nom d'emplacement d'installation pour le projecteur actuellement connecté sur le réseau. (Le nom peut contenir jusqu'à 32 caractères alphanumériques et symboles à un octet.)
Assigned To	Entrez le nom de l'utilisateur du projecteur. (Le nom peut contenir jusqu'à 32 caractères alphanumériques et symboles à un octet.)
DHCP	Sélectionnez la case Enabled pour utiliser le protocole DHCP. Vous ne pouvez pas entrer d'adresse IP si le protocole DHCP est activé.
IP Address	Entrez l'adresse IP pour assigner le projecteur actuellement connecté.
Subnet Mask	Entrez un masque de sous-réseau pour le projecteur actuellement connecté.
Default Gateway	Entrez l'adresse de passerelle par défaut pour le projecteur actuellement connecté.
Send	Cliquez sur ce bouton pour valider les modifications apportées à Projector.

③ Admin Password

Sélectionnez la case Enabled pour demander un mot de passe pour ouvrir la fenêtre Tools.

Vous pouvez configurer les éléments suivants.

Élément	Fonction
New Password	Entrez le nouveau mot de passe lors de la modification du mot de passe d'ouverture de la fenêtre Tools. (Le nom peut contenir jusqu'à 26 caractères alphanumériques à un octet.)
Confirm	Entrez le même mot de passe que celui saisi dans New Password. Si les mots de passe sont différents, une erreur apparaît.

Élément	Fonction
Send	Cliquez sur ce bouton pour valider les modifications apportées à Admin Password.

4 User Password

Sélectionnez la case Enabled pour demander un mot de passe pour ouvrir la fenêtre d'utilisation sur l'ordinateur.

Vous pouvez configurer les éléments suivants.

Élément	Fonction
New Password	Entrez le nouveau mot de passe lors de la modification du mot de passe d'ouverture de la fenêtre d'utilisation. (Le nom peut contenir jusqu'à 26 caractères alphanumériques à un octet.)
Confirm	Entrez le même mot de passe que celui saisi dans New Password. Si les mots de passe sont différents, une erreur apparaît.
Send	Cliquez sur ce bouton pour valider les modifications apportées à User Password.

Menu Configuration

Ce chapitre explique comment utiliser le menu Configuration et ses fonctions.

Cette section explique comment utiliser le menu Configuration.

Les étapes décrites sont basées sur l'utilisation de la télécommande. Vous pouvez toutefois exécuter des opérations identiques à l'aide du panneau de commande. Les boutons que vous pouvez utiliser et leurs fonctions sont indiqués sous le menu.

1 Affichez l'écran du menu Configuration.

Menu Enter Esc

Image Signal Réglage Avancé Réseau Information Réinit. Mode couleurs Photo Luminosité 0 Contraste 0 Intensité couleur 0 Nuance 0 Netteté 0 Temp. couleur abs. K Réglage couleur Iris auto Off Réinit. [Esc] /[Enter] :Retour [◆] :Sélection [Menu]:Quitter

2 Sélectionnez un élément principal de menu.

Menu Esc ① Enter ② Enter Esc

Image Signal Réglage Avancé Réseau Information Réinit. Keystone H/V-Keystone Blocage fonctionne. Verrouill.compl. Forme de pointeur Pointeur 1 Consommation électr. ECO Volume 0 Récepteur à distance Avant/Arrière Bouton utilisateur Consommation... Motif Réinit.

3 Sélectionnez un élément secondaire de menu.

Image Signal Réglage Avancé Réseau Information Réinit. Keystone H/V-Keystone Blocage fonctionne. Verrouill.compl. Forme de pointeur Pointeur 1 Consommation électr. ECO Volume 0 Récepteur à distance Avant/Arrière Bouton utilisateur Consommation... Motif Réinit.

Menu Enter Esc

[Esc] : Retour [◆] : Sélec. [Enter] : Entrée Menu: Quitt.

4 Modifiez les réglages.

[Consommation électr.] Retour Normal ECO

5 Appuyez sur le bouton [Menu] pour terminer le réglage.

Tableau du menu Configuration

Les éléments que vous pouvez régler varient en fonction du modèle utilisé et du signal et de la source d'image en cours de projection.

Nom du menu principal	Nom du sous-menu	Valeur de l'élément ou du paramètre
Menu Image p.73	Mode couleurs	Dynamique, Présentation, Théâtre, Photo, sRGB, Tableau noir et Tableau blanc
	Luminosité	-24 à 24
	Contraste	-24 à 24
	Intensité couleur	-32 à 32
	Nuance	-32 à 32
	Netteté	-5 à 5
	Temp. couleur abs.	5000K à 10000K
	Réglage couleur	R : -16 à 16G : -16 à 16B : -16 à 16
	Iris auto	On et Off
Menu Signal p.74	Ajustement Auto	On et Off
	Résolution	Automatique, Large et Normal
	Alignement	-
	Sync.	-
	Position	Haut, Bas, Gauche et Droite
	Progressif	Off, Vidéo et Film/Auto
	Réduction bruit	Off, NR1 et NR2
	Interv. vidéo HDMI	Automatique, Normal et Étendu
	Signal entrée	Automatique, RGB et Composantes

*1 Le nombre de langues prises en charge varie en fonction de la région où le projecteur est utilisé.

Nom du menu principal	Nom du sous-menu	Valeur de l'élément ou du paramètre
	Signal Vidéo	Automatique, NTSC, NTSC4.43, PAL, M-PAL, N-PAL, PAL60 et SECAM
	Aspect	Normal, 4:3, 16:9, Complet, Zoom et Native
	Overscan	Automatique, Off, 4% et 8%
Menu Réglage p.76	Keystone	H/V-Keystone et Quick Corner
	Blocage fonctionne.	Verrou.complet, Verrouill. fonc et Off
	Forme de pointeur	Pointeur 1, 2 et 3
	Consommation électr.	Normal et ECO
	Volume	0 - 20
	Récepteur à distance	Avant/Arrière, Avant, Arrière et Off
	Bouton utilisateur	Consommation électr., Information, Progressif, Mire, Résolution et Affichage du Motif
	Motif	Affichage du Motif, Type de motif, Motif Utilisateur et Mire
Menu Avancé p.78	Affichage	Message, Afficher le fond, Ecran démarrage et Pause A/V
	Logo d'utilisateur	-
	Projection	Avant, Avant/Plafond, Arrière et Arrière/Plafond
	Fonctionnement	Aliment. Directe, Mode veille, Temps Mode veille, Minut cache objectif et Mode haute alt.
	Mode attente	Comm. activée et Comm. désactivée
	USB Type B	USB Display et Souris Sans Fil
	Langue	15 ou 35 langues*1
Menu Information menu p.85	Durée de lampe	-
	Source	-
	Signal entrée	-
	Résolution	-
	Signal Vidéo	-
	Taux rafraîchi.	-
	Info sync	-
	Etat	-
	Numéro de série	-
	Event ID (EB-93 uni- quement)	-
Menu Réinit. p.86	Tout réinitialiser	-
	Réinitial. durée lampe	-

Menu Réseau (EB-93 uniquement)

Nom du menu principal	Nom du sous-menu	Valeur de l'élément ou du paramètre
Menu Base p.81	Nom du projecteur	-
	Mot passe PJLink	-
	MotPss ContrôleWeb	-
	Mot-clé projecteur	On et Off
Menu LAN câblé p.82	Paramètres IP	DHCP, Adresse IP, Masque ss-rés et Adresse passerelle

Nom du menu principal	Nom du sous-menu	Valeur de l'élément ou du paramètre
	Affichage adr. IP	On et Off
Menu Courrier p.83	Notif. courrier	On et Off
	Serveur SMTP	-
	Numéro de port	-
	Réglage d'adresse 1/Ré-glage d'adresse 2/Réglage d'adresse 3	-
Menu Autres p.84	SNMP	On et Off
	Adres. IP trappe 1 et Adres. IP trappe 2	-
	AMX Device Discovery	On et Off
	RoomView	On et Off

Menu Image

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d'image.

"Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29

Image Signal Réglage Avancé Réseau Information Réinit. Mode couleurs Photo Luminosité 0 Contraste 0 Intensité couleur 0 Nuance 0 Netteté 0 Temp. couleur abs. K Réglage couleur Iris auto Off Réinit.

[Esc] /[Enter] :Retour [◆] :Sélection Menu:Quitter

Sous-menu	Fonction
Mode couleurs	Permet de sélectionner la qualité d'image optimale pour votre environnement. "Sélection de la qualité de projection (sélection du Mode couleurs)" p.38
Luminosité	Permet d'ajuster la luminosité de l'image.
Contraste	Permet de régler la différence entre les zones claires et sombres des images.
Intensité couleur	Permet de régler l'intensité des couleurs des images.
Nuance	L'ajustement est possible uniquement si des signaux NTSC sont reçus en cas d'utilisation de signaux vidéo composites ou S- Vidéo. Permet d'ajuster la teinte de l'image.
Netteté	Permet d'ajuster la netteté de l'image.

Sous-menu	Fonction
Temp. couleur abs.	(Cet élément ne peut pas être sélectionné si Mode couleurs est réglé sur sRGB.)Permet d'ajuster la teinte globale des images. Permet d'ajuster la teinte selon 10 niveaux allant de 5000 K à 10 000 K. L'image prend une teinte bleue lorsqu'une valeur élevée est sélectionnée et une teinte rouge si la valeur est basse.
Réglage couleur	(Cet élément ne peut pas être sélectionné si Mode couleurs est réglé sur sRGB.)Vous pouvez régler l'intensité des couleurs Rouge, Vert et Bleu séparément.
Iris auto	(Cet élément ne peut être défini que si Mode couleurs est réglé sur Dynamique ou Théâtre)Réglez sur On pour régler l'iris afin d'obtenir la luminosité optimale des images projetées.Le réglage est conservé pour chaque Mode couleurs."Réglage de l'Iris auto" p.39
Réinit.	Rétablit les valeurs par défaut du menu Image. Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu."Menu Réinit." p.86

Menu Signal

Les éléments que vous pouvez régler varient en fonction du signal et de la source d'image en cours de projection. Les détails des réglages sont mémorisés pour chaque signal d'image.

Vous ne pouvez pas régler le menu Signal lorsque la source est USB Display, USB ou LAN.

"Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29

Image Signal Retour Ajustement Auto Off Résolution Automatique Alignement 0 Sync. 0 Position Signal entrée Automatique Aspect 4:3 Réinit.

[Esc] /[Enter]:Retour [◆]:Sélection Menu:Quitter

Sous-menu	Fonction
Ajustement Auto	Réglez sur On pour obtenir automatiquement le meilleur réglage de Alignement, Sync. et Position en cas de changement du signal d'entrée.
Résolution	Réglez sur Automatique pour régler automatiquement la résolution du signal d'entrée. Si les images ne sont pas projetées correctement avec le réglage Automatique, lorsqu'une partie de l'image est manquante par exemple, utilisez le réglage Large pour un écran large ou sur Normal pour des écrans 4:3 ou 5:4 en fonction de l'ordinateur connecté.
Alignement	Permet d'ajuster les images provenant d'un ordinateur si elles comportent des bandes verticales.
Sync.	Permet d'ajuster les images provenant d'un ordinateur si elles scintillent, sont floues ou comportent des interférences.
Position	Si une partie de l'image est manquante, cette fonction permet de déplacer la position d'affichage vers le haut, le bas, la gauche ou la droite, de manière à projeter l'image entière.

Sous-menu	Fonction
Progressif	(Ce réglage ne peut être défini que lorsqu'une vidéo en composantes ou une vidéo RGB avec un signal entrelacé (480i/576i/1080i) est reçu. Ce réglage ne peut pas être défini lorsqu'un signal RVB numérique est reçu.)Entrelacé ➔ (i) le signal est converti en signal Progressif ➔ (p).(conversion IP)Off: Idéal pour afficher des images comportant une grande quantité de mouvement.Vidéo: Idéal pour les images vidéos générales.Film/Auto: Ce réglage est idéal pour projeter des films vidéo, des images d'infographie et des animations.
Réduction bruit	(Ceci ne peut pas être défini lorsqu'un signal RGB numérique est reçu ou lorsqu'un signal entrelacé est affichée alors que Progressif est réglé sur Off.)Il permet de lisser les images comportant des interférences. Il existe deux modes, dont vous pouvez sélectionner celui que vous préférez. Il est conseillé de définir ce réglage sur Off si vous affichez des sources d'image comportant très peu d'interférences, par exemple un DVD.
Interv. vidéo HDMI	Lorsque le port d'entrée HDMI du projecteur est connecté à un lecteur de DVD, la plage vidéo du projecteur est réglée selon les paramètres de plage vidéo du lecteur.
Signal entrée	Vous pouvez sélectionner un signal d'entrée à partir du port d'entrée Computer.Si vous choisissez Automatique, le signal d'entrée est réglé automatiquement en fonction de l'équipement connecté.Si les couleurs ne s'affichent pas correctement en mode Automatique, sélectionnez le signal approprié en fonction de l'équipement connecté.
Signal VidéoAspect	Vous pouvez sélectionner un signal d'entrée à partir d'un port Video. Si vous choisissez Automatique, les signaux vidéo sont reconnus automatiquement. Si des interférences apparaissent sur l'image ou si un problème survient, par exemple l'absence de toute image projetée en mode Automatique, sélectionnez le signal approprié en fonction de l'équipement connecté.Permet de définir lerapport L/H▶des images projetées.● "Modification du rapport L/H de l'image projetée "p.40
Overscan	Change le rapport L/H de l'image de sortie (la portée de l'image projetée). Vous pouvez définir le recadrage surOff, 4% ou 8%.Lorsque la source est HDMI, l'optionAutomatiquaeest disponible. LorsqueAutomatiquaeest sélectionné, il passe automatiquement àOffou 8% en fonction du signal d'entrée.
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menuSignal, à l'exception deSignal entrée.Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu.● "Menu Réinit."p.86

Menu Réglage

Image Signal Réglage Avancé Réseau Information Réinit. Keystone H/V-Keystone Blocage fonctionne. Verrouill.compl. Forme de pointeur Pointeur 1 Consommation électr. ECO Volume 0 Récepteur à distance Avant/Arrière Bouton utilisateur Consommation... Motif Réinit. [Esc] /[Enter] :Retour [◆] :Sélection [Menu]:Quitter

n Pointeur (Pointeur)" p.49
on permet de choisir l'un des deux niveaux de le la lampe.

Sous-menu	Fonction
Keystone	Permet de corriger la distorsion trapézoïdale.Lorsque H/V-Keystone est sélectionné :Correction manuelleRéglez V-Keystone et H-Keystone pour corriger la distorsion trapézoïdale horizontale et verticale.Correction automatiqueRéglez V-Keystone auto. sur On.(Cet élément ne peut pas être sélectionné si Projection est réglé sur Avant/Plafond, Arrière ou Arrière/Plafond.)"Correction automatique (V-Keystone auto.)" p.34Lorsque Quick Corner est sélectionné : Sélectionnez et corrigez les quatre coins de l'image projetée."Correction manuelle (Quick Corner)" p.35
Blocage fonctionne.	Lorsque cette fonction est activée, elle limite l’utilisation du panneau de commande du projecteur.● "Verrouillage des touches de fonctionnement (Blocage fonctionne.)" p.58
Forme de pointeur	Cette fonction permet de sélectionner la forme du pointeur.Pointeur 1 : Pointeur 2 : Pointeur 3 : ● "Fonction Pointeur (Pointeur)" p.49
Consommation électr.	Cette fonction permet de choisir l’un des deux niveaux de luminosité de la lampe.Choisissez ECO si les images projetées sont trop lumineuses, par exemple en cas de projection dans un local sombre ou sur un petit écran. Si vous choisissez ECO, la consommation électrique et la durée de vie utile de la lampe sont modifiées comme suit, et le bruit du ventilateur pendant la projection est réduit.Consommation électrique : réduction d’environ 20 % ; durée de vie de la lampe : augmentation par 1.2 environ
Volume	Permet de régler le volume. Les valeurs de réglage sont mémorisées pour chaque source.
Récepteur à distance	Cette fonction limite la réception du signal de commande provenant de la télécommande.S’il est réglé sur Off, vous ne pouvez effectuer aucune opération à partir de la télécommande. Si vous souhaitez effectuer des opérations à partir de la télécommande, maintenez le bouton [Menu] de la télécommande ou du panneau de commande enfoncé pendant au moins 15 secondes pour rétablir la valeur par défaut.

CO si les images projetées sont trop lumineuses, par as de projection dans un local sombre ou sur un petit us choisissez ECO, la consommation électrique et la utile de la lampe sont modifiées comme suit, et le tilateur pendant la projection est réduit.
ion électrique : réduction d'environ 20 % ; durée de pe : augmentation par 1.2 environ
- régler le volume. Les valeurs de réglage sont pour chaque source.
on limite la réception du signal de commande le la télécommande.
sur Off, vous ne pouvez effectuer aucune opération à télécommande. Si vous souhaitez effectuer des [partir de la télécommande, maintenez le [nu] de la télécommande ou du panneau de enfoncé pendant au moins 15 secondes pour rétablir défaut.

Sous-menu	Fonction
Bouton utilisateur	Vous pouvez sélectionner et attribuer un élément du menu Configuration au bouton [User] de la télécommande. Une pression sur le bouton [User] permet d'accéder à la fenêtre de sélection/réglage concernée. Vous pouvez ainsi effectuer des réglages par pression sur un bouton. Vous pouvez attribuer l'un des éléments suivants au bouton [User].Consommation électr., Information, Progressif, Mire, Résolution et Affichage du Motif
Motif	Affichage du Motif: Permet d'afficher un motif.Type de motif: Vous avez le choix entre les motifs 1 à 4 ou Motif Utilisateur. Les motifs 1 à 4 permettent d'afficher des lignes de projection comme des règles ou une grille.Motif 1: Motif 2: Motif 3: Motif 4: Motif Utilisateur: Permet de capturer un motif utilisateur."Enregistrement du motif utilisateur" p.54Mire: Lors de la configuration du projecteur, une mire est affichée de manière à permettre l'ajustement de la projection sans connecter d'autres équipements. Lorsque la mire est affichée à l'écran, vous pouvez régler le zoom, la focalisation et la distorsion trapézoïdale. Pour annuler l'affichage de la mire, appuyez sur le bouton [Esc] de la télécommande ou du panneau de commande.AttentionSi une mire est affichée de manière prolongée, une image résiduelle peut être visible sur les images projetées.

Attention

Sous-menu	Fonction
Réinit.	Rétablit les valeurs par défaut de toutes les fonctions du menu Réglage, à l'exception du Bouton utilisateur.Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu." "Menu Réinit." p.86

Menu Avancé

Image Signal Réglage Avancé Réseau Information Réinit. Affichage Logo d'utilisateur Projection Avant Fonctionnement Mode attente Comm. désactivée USB Type B USB Display Langue Français Réinit.

[Esc] /[Enter] :Retour [◆] :Sélection Menu:Quitter

Sous-menu	Fonction
Affichage	Permet d’effectuer des réglages relatifs à l’affichage du projecteur.Message: Réglés sur Off, les éléments suivants ne s'affichent pas.Le nom des éléments lorsque Source, Mode couleurs ou Rapport L/H sont modifiés, ; un message en l’absence de signal d'image reçu ; des avertissements tels que Avert. haute temp.Afficher le fond*1: Vous pouvez décider que l’appareil affichera un écran Noir, un écran Bleu ou un Logo si aucun signal d'image n’est disponible.Ecran démarrage*1: Réglez sur On pour afficher le Logo d'utilisateur au démarrage de la projection.Pause A/V1*: Permet de choisir l’écran affiché lorsque le bouton [A/V Mute] de la télécommande est appuyé en mode Noir, Bleu ou Logo.
Logo d'utilisateur*1	Permet de modifier le logo d'utilisateur qui est affiché par les fonctions Afficher le fond, Pause A/V, etc.● "Enregistrement d'un logo d'utilisateur" p.52
Projection	Sélectionnez l'une des méthodes de projection suivantes en fonction de l'installation du projecteur.Avant, Avant/Plafond, Arrière et Arrière/PlafondVous pouvez modifier le réglage dans l'ordre suivant, en appuyant sur le bouton [A/V Mute] de la télécommande pendant environ cinq secondes.Avant↔Avant/PlafondArrière↔Arrière/Plafond● "Méthodes d'installation" p.19
Fonctionnement	Aliment. Directe : Réglez sur On pour mettre le projecteur sous tension simplement en le branchant.Lorsque le câble d'alimentation est branché, notez que le projecteur s'allume automatiquement dans une situation telle que la fin d'une panne de courant.Mode veille : Si cette fonction est activée (On), elle arrête automatiquement la projection si aucun signal d'image n'est reçu et si aucune activité n'est effectuée.Temps Mode veille : Lorsque le Mode veille est réglé sur On, vous pouvez définir le délai après lequel le projecteur s'éteint automatiquement selon une plage d'une à 30 minutes.Minut cache objectif : Lorsque cette fonction est réglée sur On, l'alimentation se coupe automatiquement 30 minutes après la fermeture du volet de pause A/V.Il est défini sur On par défaut.Mode haute alt. : Réglez cette fonction sur On si vous utilisez l'appareil à une altitude supérieure à 1500 m.
Mode attente	Si vous réglez Comm. activée, vous pouvez effectuer les opérations suivantes même si le projecteur même est en mode attente.Surveillance et contrôle du projecteur via le réseau. (EB-93 uniquement)"Surveillance et contrôle" p.60Sorties des signaux RVB analogiques du port Computer1 vers un moniteur externe.
USB Type B	Réglez sur USB Display lorsque le projecteur et un ordinateur sont connectés par un câble USB et que les images de l'ordinateur sont projetées."Projection avec USB Display" p.30Sélectionnez Souris Sans Fil pour commander le pointeur de la souris à partir de la télécommande."Utilisation de la télécommande pour contrôler le pointeur de la souris (Souris Sans Fil)" p.51
Langue	Définit la langue des messages et des menus.

Sous-menu	Fonction
Réinit.	Vous pouvez rétablir les valeurs de Affichage^*1 et de Fonctionnement^*3 du menu Avancé.Consultez la section suivante pour rétablir les valeurs par défaut de tous les éléments de menu." "Menu Réinit." p.86

*1 Si la fonction Protec. logo utilis. est réglée sur On dans Mot de passe protégé, il est impossible de modifier les réglages relatifs au logo d'utilisateur. Vous pouvez apporter des modifications après avoir réglé Protec. logo utilis. sur Off.

"Gestion des utilisateurs (Mot de passe protégé)" p.56

*2 Le micro reste silencieux si Protec. démarrage sous Mot de passe protégé est réglé sur On.
*3 Sauf pour Mode haute alt.

Menu Réseau (EB-93 uniquement)

Si la fonction Réseau protégé est réglée sur On dans la section Mot de passe protégé, un message s'affiche et il est impossible de modifier les réglages. Réglez Réseau protégé sur Off, puis configurez le réseau.

"Réglage de la fonction Mot de passe protégé" p.56

Image Signal Réglage Avancé Réseau Information Réinit. Infos réseau-LAN câblé Vers Configuration réseau Retour

[Esc] /[Enter] :Retour [◆] :Sélection Menu:Quitter

Sous-menu	Fonction
Infos réseau-LAN câblé	Affiche les informations relatives à l'état du réseau.Nom du projecteurDHCPAdresse IPMasque ss-résAdresse passerelleAdresse MAC
Vers Configuration réseau	Les menus suivants permettent de définir les réglages du réseau :Base, LAN câblé, Courrier, Autres, Réinit. et Terminé

Liste des contacts pour projecteurs Epson

À l'aide du navigateur Web d'un ordinateur connecté au projecteur via un réseau, vous pouvez configurer les fonctions et contrôler le projecteur. Cette fonction est appelée Contrôle Web. Vous pouvez utiliser un clavier pour entrer du texte et définir des réglages de Contrôle Web, comme les paramètres de sécurité.

"Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) (EB-93 uniquement)" p.60

Remarques sur l'utilisation du menu Réseau

La sélection dans le menu supérieur et les sous-menus, ainsi que la modification de l'élément sélectionné s'effectuent de la même manière que dans le menu Configuration.

Quand vous avez terminé, veillez à accéder au menu Terminé et à y sélectionner Oui, Non ou Annul. Lorsque vous choisissez Oui ou Non, vous revenez au menu Configuration.

Enregistrer les paramètres réseau. Terminé [Installation terminée] Sauvegarder la configuration réseau? Oui Non Annul. [Esc] :Retour [◀] :Sélection [Enter] :Exécuter [◆ ] :Sélection [Enter] :Entrée

Oui : Sauvegarde les réglages et ferme le menu Réseau.

Non : Ne sauvegarde pas les réglages et ferme le menu Réseau.

Annul. : Continue d'afficher le menu Réseau.

Fonctions du clavier virtuel

Le menu Réseau contient des fonctions qui nécessitent la saisie de caractères alphanumériques durant l'installation. Dans ce cas, le clavier virtuel suivant s'affiche. À l'aide des boutons [◀], [◀], [◀] et [◀] de la télécommande ou [◀], [◀], [◀] et [◀] du panneau de commande, placez le curseur sur la touche désirée, puis appuyez sur le bouton [Enter] pour saisir des caractères alphanumériques. Pour saisir des chiffres, maintenez le bouton [Num] de la télécommande enfoncé, puis appuyez sur les touches numériques. Après la saisie, appuyez sur la touche Finish du clavier pour confirmer. Appuyez sur Cancel pour annuler la saisie.

[Mot passe PJLink] A B C D E F G 1 2 3 + - . H I J K L M N 4 5 6 % & , O P Q R S T U 7 8 9 ! # $ V W X Y Z CAPS O SYM1 ? @ _ Backsp Del ← → AllDel Finish Cancel

[Esc] : Retour [◀◀▶] : Sélection [Enter] : Valider

• À chaque fois que vous sélectionnez la touche CAPS et que vous appuyez sur le bouton [Enter], vous alternez entre majuscules et minuscules.
• À chaque fois que vous sélectionnez la touche SYM1/2 et que vous appuyez sur le bouton [Enter], les touches de symboles situées à l'intérieur du cadre changent.

Menu Base

Base LAN câblé Courrier Autres Réinit. Terminé Nom du projecteur Mot passe PJLink MotPss ContrôleWeb Mot-clé projecteur Off Retour

Sous-menu	Fonction
Nom du projecteur	Affiche le nom du projecteur, utilisé pour identifier ce dernier en cas de connexion à un réseau. Vous pouvez entrer 16 caractères alphanumériques à un octet.
Mot passe PJLink	Définissez un mot de passe à utiliser pour accéder au projecteur à l'aide de logiciels PJLink compatibles. Vous pouvez entrer 32 caractères alphanumériques à un octet.
MotPss ContrôleWeb	Définissez le mot de passe à utiliser pour définir des paramètres et contrôler le projecteur via la fonction Contrôle Web. Vous pouvez saisir 8 caractères alphanumériques à un octet. Le Contrôle Web est une fonction qui permet d'installer et de contrôler le projecteur à l'aide du navigateur Web d'un ordinateur connecté via un réseau. "Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) (EB-93 uniquement)" p.60
Mot-clé projec- teur	Lorsque cette fonction est réglée surOn, vous devez entrer le mot-clé pour connecter le projecteur à un ordinateur via un réseau. Cette fonction permet ainsi d’éviter l'interruption de la présentation en cas de connexions d'autres ordinateurs. Cette fonction est normalement réglée surOn.Guide d'utilisation EasyMP Network Projection

Menu LAN câblé

Base LAN câblé Paramètres IP Affichage adr. IP Off Retour Courrier Autres Réinit. Terminé

Sous-menu	Fonction
Paramètres IP	Permet d’effectuer des réglages relatifs aux adresses suivantes. DHCP : Réglez sur On pour configurer le réseau à l’aide de DHCP. Si On est sélectionné, vous ne pouvez pas ajouter d’autres adresses. Adresse IP : vous pouvez entrer l’adresse IP attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255) Masque ss-rés : Vous pouvez entrer le masque de sous réseau du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse. Toutefois, les masques de sous-réseau suivants ne peuvent pas être utilisés :0.0.0.0, 255.255.255.255Adresse passerelle : Vous pouvez entrer l’adresse IP attribuée à la passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l’adresse. Toutefois, les adresses de passerelle suivantes ne peuvent pas être utilisées :0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre entre 0 et 255)
Affichage adr. IP	Pour éviter que l’adresse IP soit affichée dans la section Information réseau du menu Réseau et dans l’écran d’attente LAN, réglez cette fonction sur Off.

Menu Courrier

Lorsque ce paramètre est réglé, vous recevez une notification par e-mail lorsqu'un problème ou un avertissement est rencontré sur le projecteur.

"Utilisation de la fonction Notif. courrier pour signaler des anomalies de fonctionnement (EB-93 uniquement)" p.63

Base LAN câblé Courier Autres Réinit. Terminé Notif. courrier Off Serveur SMTP 0. 0. 0. 0 Numéro de port 0 Réglage d'adresse 1 Réglage d'adresse 2 Réglage d'adresse 3 Retour

Sous-menu	Fonction
Notif. courrier	Réglez sur On pour envoyer un e-mail aux adresses prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur.
Serveur SMTP	Vous pouvez entrer l'adresse IP ➤ du serveur SMTP du projecteur.Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées :127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre de 0 à 255)
Numéro de port	Vous pouvez entrer le numéro de port du serveur SMTP. La valeur par défaut est fixée à 25. Vous pouvez entrer des nombres entre 1 et 65535.
Réglage d'adresse 1/Réglage d'adresse 2/Réglage d'adresse 3	Vous pouvez entrer l'adresse électronique et le texte du message de notification que vous recevrez en cas d'anomalie ou d'avertissement. Vous pouvez enregistrer jusqu'à trois destinations. Pour les adresses électroniques, vous pouvez entrer jusqu'à 32 caractères alphanumériques d'un octet. Vous pouvez sélectionner les anomalies ou les avertissements qui donneront lieu à la création d'un courrier de notification. Lorsque le problème ou l'avertissement sélectionné se produit sur le projecteur, un courrier est envoyé à l'adresse de destination indiquée afin de le signaler. Vous pouvez sélectionner plusieurs éléments dans la liste affichée.

Menu Autres

Base LAN câblé Courier Autres Réinit. Terminé SNMP Off Adres. IP trappe 1 0. 0. 0. 0 Adres. IP trappe 2 0. 0. 0. 0 AMX Device Discovery Off RoomView Off Retour

Sous-menu	Fonction
SNMP	Réglez surOnpour contrôler le projecteur via SNMP. Pour surveiller le projecteur, vous devez installer le programme de gestion SNMP sur votre ordinateur. Les paramètres SNMP doivent être gérés par un expert en réseaux.La valeur par défaut estOff.
Adres. IP trappe 1/Adres. IP trappe 2	Vous pouvez enregistrer deux adresses IP comme destination des notifications d'interruption SNMP. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adresses IP suivantes ne peuvent pas être utilisées : 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un nombre de 0 à 255)
AMX Device Discovery	Lorsque le projecteur est connecté à un réseau, réglez ce paramètre surOnpour permettre sa détection parAMX Device Discovery. Réglez-le surOffsi vous n'êtes pas connecté à un environnement contrôlé par un contrôleur AMX ou AMX Device Discovery.
RoomView(EB-93 uniquement)	Réglez surOnuniquement pour surveiller et contrôler le projecteur sur le réseau à l'aide de Crestron RoomView®. Sinon réglez surOff."À propos de Crestron RoomView® (EB-93 uniquement)"p.66SiOnest sélectionné, les fonctions suivantes ne sont pas disponibles.Contrôle WebMessage Broadcasting (plug-in de EasyMP Monitor)

Menu Réinit.

Réinitialise tous les réglages réseau.

Base LAN câblé Courrier Autres Réinit. Terminé Réinitialisez les paramètres réseau.

[◆] : Sélection [Enter] : Entrée

Sous-menu	Fonction
Réinitialisez les paramètres réseau.	Pour réinitialiser tous les réglages réseau, sélectionnez Oui.

Menu Information (Affichage uniquement)

Permet de vérifier l'état des signaux d'image projetées et celui du projecteur. Les éléments pouvant être affichés varient en fonction de la source en cours de projection. Selon le modèle utilisé, certaines sources d'entrée ne sont pas prises en charge.

"Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29

Image Signal Réglage Avancé Réseau Information Réinit. Durée de lampe Normal 0 H ECO 0 H Source Ordinateur1 Signal entrée ---- Résolution 0 x 0 Taux rafraîchi. 0,00 Hz Info sync SGNN 00000 Etat Numéro de série Event ID

[◆] : Sélection Menu: Quitter

* La durée d'utilisation cumulée est affichée sous la forme «0H» pour les 10 premières heures. Si la durée est supérieure à 10 heures, elle est affichée sous la forme «10H», «11H», et ainsi de suite.

Sous-menu	Fonction
Durée de lampe	Vous pouvez afficher la durée de fonctionnement cumulée de la lampe*.Lorsque le délai d'avertissement défini pour la lampe est atteint, les caractères sont affichés en jaune.
Source	Vous pouvez afficher le nom de la source pour l'équipement connecté en cours de projection.
Signal entrée	Vous pouvez afficher le contenu du paramètre Signal entrée défini dans le menu Signal en fonction de la source.
Résolution	Permet d'afficher la résolution.
Signal Vidéo	Vous pouvez afficher les réglages de Signal Vidéo définis dans le menu Signal.
Taux rafraîchi.	Permet d'afficher la fréquence de rafraîchissement▶.
Info sync	Permet d'afficher des informations sur le signal d'image. Ces informations peuvent s'avérer nécessaires pour des activités de service.
Etat	Affiche les informations concernant les erreurs survenues avec le projecteur. Ces informations peuvent s'avérer nécessaires pour des activités de service.
Numéro de série	Affiche le numéro de série du projecteur.
Event ID (EB-93 uniquement)	Permet d'afficher le journal d'erreur de l'application. 🔺 "À propos de Event ID (EB-93 uniquement)" p.103

Menu Réinit.

Image Signal Réglage Avancé Réseau Information Réinit. Tout réinitialiser Réinitial. durée lampe [Esc] /[Enter] :Retour [◆] :Sélection [Menu]:Quitter

Sous-menu	Fonction
Tout réinitialiser	Vous pouvez rétablir les réglages par défaut de tous les éléments du menu Configuration.Les valeurs par défaut des éléments suivants ne peuvent pas être rétablies :Signal entrée,Logo d'utilisateur,tous les éléments des menusRéseau,Durée de lampe,Langue,Mot de passeet Bouton utilisateur.
Réinitial.durée lampe	Efface la durée d'utilisation de la lampe. Remettez cette valeur à zéro lorsque vous remplacez la lampe.

Dépannage

Ce chapitre explique comment identifier et résoudre les problèmes.

Si un problème survient sur le projecteur, vous pouvez accéder à l'écran Aide afin d'obtenir de l'assistance. Pour cela, appuyez sur le bouton Help. Vous pouvez résoudre les problèmes en répondant aux questions.

1 Appuyez sur le bouton Help. L'écran d'aide s'affiche.

Utilisation de la télécommande

Auto 4 Aspect 5 Color Mode 6 Num Up 7 8 Pointer 9 Help Page E-Zoom Volume 0 Down -

Utilisation du panneau de commande

2 Sélectionnez un élément de menu.

[Aide]

L'image est petite.

L'image est projetée sous forme de trapèze.

La tonalité des couleurs est inhabituelle.

Aucun signal audio ou signal audio trop faible.

:Sélection

[Enter] :Entrée

Utilisation de la télécommande

Utilisation du panneau de commande

3 Confirmez la sélection.

Utilisation de la télécommande

Menu Enter Esc

Utilisation du panneau de commande

Menu Esc Enter e h

Questions et solutions sont affichées comme illustré dans l'écran ci-dessous.

Appuyez sur le bouton Help pour quitter l'aide.

L'image est petite.

? Le zoom est-il réglé sur le taux minimal ? · Modifiez la taille de l'image à l'aide de la bague de zoom.
? Le projecteur est-il trop proche de l'écran ? Éloignez le projecteur de l'écran.

[Esc] :Retour

Help : Quitter

Consultez la section suivante si la fonction d'aide ne vous permet pas de résoudre votre problème.

"Dépannage" p.90

Si vous rencontrez un problème sur le projecteur, examinez tout d'abord ses témoins et reportez-vous à la section « Signification des témoins » ci-dessous.

Consultez la section suivante si les témoins n'indiquent pas clairement le problème.

"Si les témoins ne fournissent aucune indication utile" p.93

Signification des témoins

Le projecteur comporte trois témoins qui indiquent son état de fonctionnement.

1 Témoin d'alimentation

Indique l'état de fonctionnement.

Mode attente
Lorsque vous appuyez sur le bouton [⏻] dans ce mode, la projection débute.
Préparation de la surveillance réseau ou refroidissement en cours.
Tous les boutons sont désactivés tant que le témoin clignote.
Préchauffage
Le préchauffage dure environ 30 secondes. Au terme du préchauffage, le témoin cesse de clignoter.
Le bouton [⏻] est désactivé pendant le préchauffage.
Projection

② Témoin de lampe

Indique l'état de la lampe de projection.

③ Témoin de température

Indique l'état de la température interne.

Le tableau suivant explique la signification des témoins et la façon de résoudre les problèmes qu'ils indiquent.

Si tous les témoins sont éteints, vérifiez si le cordon d'alimentation est bien branché et si l'alimentation électrique est normale.

Parfois, lorsque le cordon d'alimentation est débranché, le témoin ⏻ reste allumé pendant un court moment ; cette situation est normale.

■ : Allumé ⚡️ : Clignotant □ : Éteint □ : Varie en fonction de l'état du projecteur

État	Cause	Solution ou état
	Erreur interne	Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.→Liste des contacts pour projecteurs Epson
	Erreur ventilateur Erreur de capteur	Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.→Liste des contacts pour projecteurs Epson
	Erreur haute temp. (surchauffe)	La lampe s'éteint automatiquement et la projection s'arrête. Patientez environ cinq minutes. Après ce délai, le projecteur passe en mode attente. Vérifiez les deux points suivants:Assurez-vous que le filtre à air et la grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur.Si le filtre à air est bouché, nettoyez-le ou remplacez-le."Nettoyage du filtre à air" p.105, "Remplacement du filtre à air" p.111Si l'erreur persiste après vérification des points ci-dessus, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.→Liste des contacts pour projecteurs Epson
		En cas d'utilisation à une altitude d'au moins 1500 m, réglez le Mode haute alt. sur On.→"Menu Avancé" p.78
	Erreur lampe Défaillance lampe	Vérifiez les deux points suivants:Retirez la lampe et vérifiez si elle n'est pas endommagée."Remplacement de la lampe" p.107Nettoyez le filtre à air."Nettoyage du filtre à air" p.105Si la lampe n'est pas endommagée: Réinstallez la lampe et allumez l'appareil.Si l'erreur persiste: Remplacez la lampe et allumez l'appareil.Si l'erreur persiste: Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.→Liste des contacts pour projecteurs Epson
		Si la lampe est endommagée: Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson. (Il est impossible de projeter des images tant que la lampe n'est pas remplacée.)→Liste des contacts pour projecteurs Epson
		En cas d'utilisation à une altitude d'au moins 1500 m, réglez le Mode haute alt. sur On.→"Menu Avancé" p.78
	Err diaphragme autoErr. alim	Cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.→Liste des contacts pour projecteurs Epson
	Avert. haute temp.	(Cette situation n'est pas anormale. Toutefois, si la température redevient à nouveau trop élevée, la projection s'arrête automatiquement.)Assurez-vous que le filtre à air et la grille de sortie d'air sont bien dégagés et que le projecteur n'est pas placé contre un mur.Si le filtre à air est bouché, nettoyez-le ou remplacez-le.→"Nettoyage du filtre à air" p.105, "Remplacement du filtre à air" p.111
	Remplacer lampe	Remplacez la lampe.→"Remplacement de la lampe" p.107Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Remplacez la lampe dès que possible.

- Consultez la section suivante si le projecteur ne fonctionne pas correctement alors que les témoins n'indiquent rien d'anormal.

"Si les témoins ne fournissent aucune indication utile" p.93

- Si l'état des indicateurs n'est pas répertorié dans ce tableau, cessez d'utiliser le projecteur, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.

Liste des contacts pour projecteurs Epson

Si les témoins ne fournissent aucune indication utile

Si l'un des problèmes suivants se produit et que les témoins ne fournissent aucune indication utile, reportez-vous à la page correspondant à chaque problème.

Problèmes relatifs aux images

Aucune image n'est visible.La projection ne démarre pas, la zone de projection est entièrement noire ou la zone de projection est entièrement bleue.	p.94
Les images animées ne sont pas affichées.Les images animées projetées depuis un ordinateur sont noires ; aucune image n'est projetée.	p.95
La projection s'arrête automatiquement.	p.95
Le message « Non Supporté. » est affiché	p.95
Le message « Pas de Signal. » est affiché	p.96
Les images subissent des interférences ou une distorsion.	p.97
L'image est tronquée (trop grande) ou trop petite, ou son rapport L/H n'est pas correct.Seule une partie de l'image est affichée, les rapports de largeur et de hauteur de l'image ne sont pas corrects.	p.98
Les couleurs de l'image ne sont pas correctes.L'image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc ou les images sont ternes.	p.98
Les images sont sombres	p.99

Problèmes au démarrage de la projection

• Le projecteur ne s'allume pas

p.99

Autres problèmes

Aucun son n'est émis, ou le son est très faible	p.100
La télécommande ne fonctionne pas	p.101
Je veux modifier la langue des messages et des menus.	p.101
Vous ne recevez pas de courrier, même si une erreur est rencontrée sur le projecteur	p.102

Problèmes relatifs aux images

Aucune image n'est visible.

Vérification	Solution
Avez-vous appuyé sur le bouton [⏻] ?	Appuyez sur le bouton [⏻] pour allumer l'appareil.
Les témoins sont-ils éteints ?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique n'est pas distribuée.Branchez le cordon d'alimentation correctement."De l'installation à la projection" p.28Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Le mode Pause A/V est-il activé ?	Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V."Arrêt momentané de l'image et du son (Pause A/V)" p.48
Est-ce que le volet de pause A/V est fermé ?	Ouvrez le volet de pause A/V."Avant/Dessus" p.10
Les paramètres du menu Configuration sont-ils corrects ?	Rétablissez les valeurs par défaut de tous les réglages.Réinit. - Tout réinitialiser p.86Avec USB Display, réglez USB Type B sur USB Display.Avancé - USB Type B p.78
L'image est-elle projetée entièrement noire ?(Uniquement en cas de projection d'images provenant d'un ordinateur)	Certaines images en entrée, comme les écrans de veille, peuvent être entièrement noires.
Les réglages du format de signal d'image sont-ils corrects ?(Uniquement en cas de projection d'images provenant d'une source vidéo)	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté.Signal - Signal Vidéo p.74
Le câble USB est-il connecté correctement ?(Uniquement en cas de projection avec USB Display)	Vérifiez si le câble USB est connecté correctement. Reconnectez-le s'il est débranché ou s'il ne l'est pas correctement.
Windows Media Center est-il affiché en plein écran ?(Uniquement en cas de projection avec USB Display ou via une connexion réseau)Une application utilisant la fonction Windows DirectX est-elle affichée ? (Uniquement en cas de projection avec USB Display ou via une connexion réseau)	Lorsque Windows Media Center est affiché en plein écran, vous ne pouvez pas projeter avec USB Display ou via une connexion réseau. Réduisez la taille de l'écran.Les applications qui utilisent la fonction Windows DirectX peuvent ne pas afficher correctement les images.

Les images animées ne s'affichent pas (seule la partie animée de l'image devient noire)

Vérification	Solution
Le signal d'image provenant de l'ordinateur est-il envoyé à l'écran LCD et au moniteur ? (Uniquement en cas de projection d'images provenant d'un ordinateur portable ou d'un ordinateur avec écran LCD intégré)	Réglez le signal d'image à partir de l'ordinateur pour activer uniquement la sortie externe. Consultez la documentation de votre ordinateur ou contactez le fabricant de l'ordinateur.

La projection s'arrête automatiquement.

Vérification	Solution
Le Mode veille est-il réglé sur On ?	Appuyez sur le bouton [⏻] pour allumer l'appareil. Si vous ne voulez pas utiliser le Mode veille, réglez-le sur Off. Avancé - Fonctionnement - Mode veille p.78

Le message « Non Supporté. » est affiché.

Vérification	Solution
Les réglages du format de signal d'image sont-ils corrects ? (Uniquement en cas de projection d'images provenant d'une source vidéo)	Modifiez les réglages de manière appropriée pour le signal de l'équipement connecté. Signal - Signal Vidéo p.74
La résolution et le taux de rafraîchissement du signal d'image correspondent-ils au mode actuel ? (Uniquement en cas de projection d'images provenant d'un ordinateur)	Reportez-vous à la documentation de l'ordinateur pour savoir comment modifier résolution et le taux de rafraîchissement du signal d'image envoyé depuis l'ordinateur. "Moniteurs pris en charge" p.116

Le message « Pas de Signal. » est affiché.

Vérification	Solution
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement.⇨ "De l'installation à la projection" p.28
Avez-vous sélectionné le port approprié ?	Changez d'image en appuyant sur le bouton [Source Search] de la télécommande ou du panneau de configuration.⇨ "Détection automatique des signaux d'entrée et modification de l'image projetée (Recherche de source)" p.29
L'ordinateur ou la source vidéo est-il allumé ?	Allumez l'équipement.
Les signaux d'image sont-ils envoyés au projecteur ?(Uniquement en cas de projection d'images provenant d'un ordinateur portable ou d'un ordinateur avec écran LCD intégré)	Si les signaux d'image ne sont envoyés qu'au moniteur LCD de l'ordinateur ou au moniteur auxiliaire, vous devez modifier la sortie afin de l'envoyer également vers une destination externe. Sur certains modèles d'ordinateur, lorsque les signaux d'image sont envoyés à l'extérieur, ils ne s'affichent plus sur le moniteur LCD ou le moniteur auxiliaire.Si la connexion est établie alors que le projecteur ou l'ordinateur est déjà allumé, il se peut que la touche Fn (touche de fonction) qui permet d'envoyer le signal vidéo de l'ordinateur vers une sortie externe ne fonctionne pas. Éteignez l'ordinateur et le projecteur puis rallumez-les.⇨ "De l'installation à la projection" p.28⇨ Documentation de l'ordinateur

Les images sont floues, troubles ou déformées

Vérification	Solution
La fonction V-Keystone auto. est-elle réglée sur Off ?	Un réglage sur On active la correction V-Keystone auto. Réglage - Keystone - V-Keystone auto. p.76Si vous utilisez le projecteur avec ce réglage désactivé, réglez l'image projetée manuellement. "Correction manuelle (H/V-Keystone manuelle)" p.34
La mise au point est-elle réglée correctement ?	Tournez la bague de mise au point afin de régler la mise au point. "Correction de la mise au point" p.38
Le projecteur se trouve-t-il à une distance correcte ?	La projection est-elle effectuée à une distance en dehors de la plage de distances recommandée? Installez l'appareil en respectant cette distance. "Taille de l'écran et Distance de projection" p.115
La valeur de correction trapézoïdale n'est-elle pas trop élevée ?	Réduisez l'angle de projection afin de diminuer la quantité de correction trapézoïdale. "Réglage de la position de l'image " p.37
De la condensation s’est-elle formée sur l’objectif ?	Si le projecteur est transféré rapidement d’un local froid vers un local chaud, ou si la température ambiante change brusquement, de la condensation peut se former sur l’objectif, ce qui risque de produire des images floues. Installez le projecteur dans le local une heure avant de l’utiliser. Si de la condensation se forme sur l’objectif, éteignez le projecteur et attendez qu’elle disparaisse.

Les images subissent des interférences ou une distorsion.

Vérification	Solution
Les réglages du format de signal d’image sont-ils corrects ? (Uniquement en cas de projection d’images provenant d’une source vidéo)	Modifiez les réglages de manière appropriée pour le signal de l’équipement connecté. Signal - Signal Vidéo p.74
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. "Connexion des équipements" p.21
Un câble d’extension est-il utilisé ?	Si un câble d’extension est employé, il se peut que des interférences électriques influent sur le signal. Utilisez les câbles fournis avec le projecteur, afin de vérifier si le problème n’est pas dû aux câbles que vous employez.
Avez-vous sélectionné la résolution correcte ? (Uniquement en cas de projection d’images provenant d’un ordinateur)	Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. "Moniteurs pris en charge" p.116Documentation de l’ordinateur
Les paramètres Sync.► et Alignement► sont-ils réglés correctement ? (Uniquement en cas de projection d’images provenant d’un ordinateur)	Appuyez sur le bouton [Auto] de la télécommande ou le bouton [Enter] du panneau de configuration pour exécuter l’ajustement automatique. Si les images ne sont pas correctes après l’ajustement automatique, vous pouvez l’effectuer manuellement à l’aide du menu Configuration. Signal - Alignement, Sync. p.74
La fonction Transférer la fenêtre des couches est-elle sélectionnée ? (Uniquement en cas de projection avec USB Display)	Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis désélectionnez la case à cocher Transférer la fenêtre des couches.

L'image est tronquée (trop grande) ou trop petite, ou son aspect n'est pas correct.

Vérification	Solution
Une image d’ordinateur en format large est-elle projetée ? (Uniquement en cas de projection d’images provenant d’un ordinateur)	Modifiez les réglages de manière appropriée pour le signal de l’équipement connecté. Signal - Résolution p.74
L’image est-elle toujours agrandie par la fonction E-Zoom ?	Appuyez sur le bouton [Esc] de la télécommande pour annuler la fonction E-Zoom. "Agrandissement d’une partie de l’image (E-Zoom)" p.50
La position de l’image a-t-elle été réglée correctement ?	(Uniquement lors de la projection de signaux RVB analogiques en entrée depuis le port Computer1 ou Computer2.) Appuyez sur le bouton [Auto] de la télécommande ou le bouton [Enter] du panneau de configuration pour ajuster l’emplacement. Vous pouvez ajuster l’emplacement depuis le menu Configuration. Signal - Position p.74
L’ordinateur est-il configuré pour un affichage sur deux écrans ? (Uniquement en cas de projection d’images provenant d’un ordinateur)	Si l'affichage sur deux écrans a été activé dans les Propriétés d'affichage du Panneau de configuration de l’ordinateur, seule la moitié de l’image affichée sur l’écran de l’ordinateur est projetée. Pour afficher l’image entière, désactivez l’affichage sur deux écrans. Documentation du pilote de la carte graphique de l’ordinateur
Avez-vous sélectionné la résolution correcte ? (Uniquement en cas de projection d’images provenant d’un ordinateur)	Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. "Moniteurs pris en charge" p.116 Documentation de l’ordinateur

Les couleurs de l'image ne sont pas correctes.

Vérification	Solution
Les réglages du signal en entrée correspondent-ils aux signaux provenant de l'appareil connecté ?	Modifiez les réglages suivants de manière appropriée pour le signal de l'équipement connecté.Lorsque l'image provient d'un périphérique connecté au port Computer1 ou Computer2.Signal - Signal entréep.74Lorsque l'image provient d'un périphérique connecté au port Video ou S-Video.Signal - Signal Vidéop.74
La luminosité de l'image a-t-elle été réglée correctement ?	Ajustez le réglage Luminosité du menu Configuration.Image - Luminosité p.73
Les câbles sont-ils connectés correctement ?	Vérifiez que tous les câbles requis pour la projection sont branchés correctement. "Connexion des équipements" p.21
Le contraste est-il réglé correctement ?	Ajustez le réglage Contraste du menu Configuration. Image - Contraste p.73
Le réglage couleur est-il défini correctement ?	Ajustez le réglage Réglage couleur du menu Configuration. Image - Réglage couleur p.73
L'intensité et la teinte des couleurs ont-elles été ajustées correctement ? (Uniquement en cas de projection d'images provenant d'une source vidéo)	Ajustez les réglages Intensité couleur et Nuance du menu Configuration. Image - Intensité couleur, Nuance p.73

Les images sont sombres

Vérification	Solution
La luminosité de l'image est-elle définie correctement ?	Ajustez les réglagesLuminosité etConsommation électr. du menu Configuration. Image - Luminosité p.73Réglage - Consommation électr. p.76
Lecontraste▶ est-il réglé correctement ?	Ajustez le réglageContrastedu menu Configuration. Image - Contrastep.73
Est-il temps de remplacer la lampe ?	Lorsqu'il est presque temps de remplacer la lampe, les images deviennent plus sombres et la qualité des couleurs se dégrade. Dans ce cas, installez une lampe neuve."Remplacement de la lampe" p.107

Problèmes au démarrage de la projection

Le projecteur ne s'allume pas

Vérification	Solution
Avez-vous appuyé sur le bouton [⏻] ?	Appuyez sur le bouton [⏻] pour allumer l'appareil.
Les témoins sont-ils éteints ?	Le cordon d'alimentation n'est pas branché correctement, ou l'alimentation électrique n'est pas distribuée. Débranchez le cordon d'alimentation puis rebranchez-le. "De l'installation à la projection" p.28 Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Les témoins s'allument-ils et s'éteignent-ils lorsque vous touchez le cordon d'alimentation ?	Cette situation est probablement due à un faux contact dans le cordon d'alimentation ou à un cordon défectueux. Réinsérez le cordon d'alimentation. Si cela ne résout pas le problème, arrêtez d'utiliser le projecteur, débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.Liste des contacts pour projecteurs Epson
La fonctionBlocage fonctionne.est-elle réglée sur Verrouill.compl. ?	Appuyez sur le bouton [⏻] de la télécommande. Si vous ne voulez pas utiliser la fonctionBlocage fonctionne., réglez-la sur Off.Réglage - Blocage fonctionne. p.76
Les réglages appropriés ont-ils été sélectionnés pour le récepteur distant ?	Consultez la sectionRécepteur à distancedu menu Configuration.Réglage - Récepteur à distancep.76

Autres problèmes

Aucun son n'est émis, ou le son est très faible

Vérification	Solution
Vérifiez que le câble audio/vidéo est bien branché au projecteur et à la source audio.	Débranchez le câble du port Audio, puis rebranchez-le.
Le volume est-il réglé au niveau minimum ?	Ajustez le volume de manière à entendre le son.Réglage - Volume p.76"Réglage du volume" p.38
Le mode Pause A/V est-il activé ?	Appuyez sur le bouton [A/V Mute] de la télécommande afin d'annuler le mode Pause A/V."Arrêt momentané de l'image et du son (Pause A/V)" p.48
Le câble audio est-il de type « Sans résistance » ?	Si vous employez un câble audio que vous vous êtes procuré dans le commerce, assurez-vous qu'il est de type « Sans résistance ».
La connexion est-elle assurée à l'aide d'un câble HDMI ?	Si aucun son n'est émis lors de la connexion à l'aide d'un câble HDMI, réglez l'équipement connecté sur la sortie PCM.
La fonction Sortie audio à partir du projecteur est-elle sélectionnée ? (Uniquement en cas de projection avec USB Display)	Cliquez sur Tous les programmes - EPSON Projector - Epson USB Display - Paramètres Epson USB Display Vx.xx, puis sélectionnez Sortie audio à partir du projecteur.

La télécommande ne fonctionne pas

Vérification	Solution
L’émetteur de la télécommande est-il bien orienté vers le récepteur du projecteur pendant l'utilisation ?	Orientez la télécommande vers le capteur des signaux de la télécommande. "Portée de la télécommande" p.17
La télécommande n’est-elle pas trop éloignée du projecteur ?	La portée de la télécommande est d’environ 6 m. "Portée de la télécommande" p.17
La lumière directe du soleil ou une lumière forte de lampes fluorescentes parvient-elle au capteur des signaux de la télécommande ?	Installez le projecteur à un endroit où le capteur des signaux de la télécommande ne reçoit pas de lumière trop forte. Vous pouvez également régler le récepteur sur Off dans la section Récepteur à distance du menu Configuration. Réglage - Récepteur à distance p.76
Les réglages appropriés ont-ils été sélectionnés pour le Récepteur à distance ?	Consultez la section Récepteur à distance du menu Configuration. Réglage - Récepteur à distance p.76
Les piles sont-elles déchargées ou ont-elles été installées correctement ?	Vérifiez si les piles ont été insérées correctement, ou remplacez-les si nécessaire. "Remplacement des piles de la télécommande" p.16

Je veux modifier la langue des messages et des menus.

Vérification	Solution
Modifiez le réglage Langue.	Ajustez le réglage Langue du menu Configuration. Avancé - Langue p.78

Vous ne recevez pas de courrier, même si une erreur est rencontrée sur le projecteur

Vérification	Solution
Le Mode attente est-il défini sur Comm. activée ?	Pour utiliser la fonction Notif. courrier lorsque le projecteur est en attente, activez Comm. activée dans la section Mode attente du menu Configuration. Avancé - Mode attente p.78
Une erreur fatale est-elle survenue, provoquant l'arrêt soudain du projecteur ?	Si le projecteur s'arrête soudainement, il est impossible d'envoyer des messages.Si cet état anormal persiste, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.Liste des contacts pour projecteurs Epson
Le projecteur reçoit-il une alimentation électrique ?	Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
La fonction Notif. courrier est-elle configurée correctement dans le menu Configuration ?	Un message d'erreur est envoyé conformément aux réglages Courrier du menu Configuration. Vérifiez si ces réglages sont corrects."Menu Courrier" p.83

Vérifiez les chiffres, puis appuyez les contre-mesures suivantes. Si vous ne parvenez pas à résoudre le problème, contactez votre administrateur réseau, contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.

Liste des contacts pour projecteurs Epson

Event ID	Cause	Solution
04320435	Impossible de démarrer EasyMP Network Projection.	Redémarrez le projecteur.
0434048204840485	Les communications réseau sont instables.	Vérifiez l'état de la communication réseau, puis reconnectez après quelques instants.
0433	Impossible de lire des images transférées.	Redémarrez EasyMP Network Projection.
0481	La communication a été déconnectée de l'ordinateur.
048304FE	EasyMP Network Projection a été fermé de manière inattendue.	Vérifiez l'état de la communication réseau, puis redémarrez le projecteur.
047904FF	Une erreur système s'est produite dans le projecteur.	Redémarrez le projecteur.
0894	La communication a été déconnectée car le projecteur était connecté à un point d'accès non autorisé.	Contactez votre administrateur réseau pour plus d'informations.
0898	Échec d'acquisition DHCP.	Vérifiez que le serveur DHCP fonctionne correctement. Si vous n'utilisez pas DHCP, désactivez le paramètre DHCP.LAN câblé - Paramètres IP p.82
0899	Autres erreurs de communication	Si le redémarrage du projecteur ou de EasyMP Network Projection ne résout pas le problème, contactez votre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la Liste des contacts pour projecteurs Epson.Liste des contacts pour projecteurs Epson

Maintenance

Ce chapitre contient des procédures de maintenance qui vous aideront à conserver votre projecteur en excellent état de fonctionnement pendant très longtemps.

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projetées commence à se dégrader.

Attention

Eteignez le projecteur avant de le nettoyer.

Nettoyage de l'Extérieur du Projecteur

Nettoyez l'extérieur du projecteur en l'essuyant sans forcer à l'aide d'un chiffon doux.

Si le projecteur est particulièrement sale, humidifiez votre chiffon à l'aide d'une solution d'eau contenant une petite quantité d'un détergent neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur.

Attention

N'utilisez pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces substances pourraient modifier la qualité de la coque du projecteur ou provoquer sa décoloration.

Nettoyage de l'objectif

Utilisez un chiffon optique, disponible dans le commerce, pour essuyer délicatement l'objectif.

Avertissement

N'utilisez pas de vaporisateur contenant un gaz inflammable pour retirer les saletés ou la poussière qui adhèrent à l'objectif. Le projecteur peut prendre feu en cas de température interne élevée de la lampe.

Attention

Faites attention de ne pas frotter l'objectif avec un matériau abrasif, et protégez-le des chocs, car il s'agit d'une pièce fragile.

Nettoyage du filtre à air

Nettoyez le filtre à air et la grille d'entrée d'air si le message suivant s'affiche :

"Le projecteur chauffe. Vérifiez que l'ouverture de la ventilation n'est pas obstruée, nettoyez ou remplacez le filtre."

Attention

- L'accumulation de poussière sur le filtre à air peut provoquer une élévation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Nettoyez immédiatement le filtre à air si le message s'affiche.

- Ne rincez pas le filtre à air à l'eau. et n'employez ni détergents ni solvants.

• Si un message s'affiche fréquemment, même après un nettoyage, il est temps de remplacer le filtre à air. Utilisez un filtre neuf.
  "Remplacement du filtre à air" p.111
• Il est conseillé de nettoyer ces pièces au moins tous les trois mois. Augmentez la fréquence de nettoyage si vous employez le projecteur dans un environnement particulièrement poussièreux.

Cette section explique comment remplacer la lampe et le filtre à air.

Remplacement de la lampe

Périodicité de remplacement de la lampe

Il est temps de remplacer la lampe quand :

• Le message suivant s'affiche.

"Il est temps de remplacer la lampe. Pour vos achats, veuillez contacter votre revendeur de projecteurs Epson ou consulter le site www.epson.com."

Le message s'affiche pendant 30 secondes.

- Le témoin de la lampe clignote en couleur orange.

- L'image projetée commence à devenir sombre ou à perdre de sa qualité.

Attention

- Le message de remplacement de lampe est programmé pour s'afficher après les périodes d'utilisation suivantes, afin de conserver aux images leur luminosité initiale et toute leur qualité :

Lorsque Consommation électr. est réglée sur Normal : Environ 5000 heures Lorsque Consommation électr. est réglée sur ECO : Environ 6000 heures

Réglage - Consommation électr. p.76

• Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Lorsque le message indiquant que la lampe doit être remplacée s'affiche, remplacez sans tarder votre lampe par une lampe neuve, même si elle fonctionne encore.
• N'éteignez pas le projecteur pour le remettre sous tension immédiatement après plusieurs fois de suite. Le fait d'allumer et d'éteindre fréquemment le projecteur peut raccourcir la durée de service de la lampe.
• Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produise moins de luminosité ou cesse complètement de fonctionner avant même que ce message ne s'affiche. Il est donc conseillé de toujours conserver une lampe de rechange à portée de main afin de pouvoir remédier à cette éventualité.

Procédure de remplacement de la lampe

Le remplacement de la lampe peut se faire même si le projecteur est fixé au plafond.

Avertissement

• Dans le cadre du remplacement d'une lampe qui a cessé de briller, il est possible que la lampe soit cassée. Si vous devez remplacer la lampe d'un projecteur qui a été installé au plafond, vous devez toujours partir du principe que la lampe usagée est peut-être cassée et vous tenir sur le côté du couvercle de la lampe, et non dessous. Retirez doucement le couvercle de la lampe.
• Ne démontez pas la lampe et n'y apportez pas de modifications. Si vous installez et utilisez une lampe modifiée ou désassemblée dans le projecteur, vous risquez de provoquer un incendie, une électrocution ou un autre incident.

Attention

Attendez que la lampe ait suffisamment refroidi avant d'ouvrir le couvercle de la lampe. Si la lampe est toujours chaude, vous risquez de vous brûler ou de vous blesser. Le refroidissement suffisant de la lampe nécessite environ une heure à compter de la mise hors tension.

1 Après avoir éteint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.
2 Attendez que la lampe ait suffisamment refroidi, puis retirez le couvercle de la lampe situé sur la partie supérieure du projecteur. Desserrez la vis de fixation du couvercle de la lampe à l'aide du tournevis fourni avec la nouvelle lampe ou d'un tournevis cruciforme. Faites ensuite coulisser le couvercle de la lampe vers l'avant puis soulevez-le pour le retirer.

3 Desserrez les deux vis de fixation de la lampe.

4 Retirez l'ancienne lampe en tirant sur la poignée.

Si la lampe est cassée, remplacez-la ou demandez l'assistance de votre revendeur.

Liste des contacts pour projecteurs Epson

5 Installez la nouvelle lampe.

Installez la nouvelle lampe le long du rail de guidage, dans le bon sens de manière à ce qu'elle s'insère correctement, appuyez fermement, puis serrez les deux vis une fois la lampe en place.

6 Replacez le couvercle de la lampe.

• Veillez à installer la lampe correctement. L'ouverture du couvercle de la lampe entraîne son extinction automatique, par mesure de précaution. En outre, elle ne se rallumera pas tant qu'elle et son capot n'auront pas été réinstallés correctement.
• Ce produit est équipé d'une lampe contenant du mercure (Hg). Veuillez consulter les réglementations locales relatives à la mise au rebut ou au recyclage. Ne jetez pas la lampe avec des déchets ménagers.

Réinitialisation de la Durée de lampe

Le projecteur mémorise le nombre total d'heures d'utilisation de la lampe. Lorsqu'il est temps de remplacer la lampe, un indicateur et un message vous avertissent. Après avoir remplacé la lampe, veillez à remettre ce compteur à zéro à l'aide de la fonction Durée de lampe du menu Configuration.

"Menu Réinit." p.86

N'utilisez Durée de lampe qu'après le remplacement de la lampe, faute de quoi la période de remplacement de la lampe ne sera pas indiquée correctement.

Remplacement du filtre à air

Périodicité de remplacement du filtre à air

Il est temps de remplacer le filtre à air quand :

• Le filtre à air est déchiré.
• Le message s'affiche alors que le filtre à air a été nettoyé.

Procédure de remplacement du filtre à air

Le remplacement du filtre à air peut se faire même si le projecteur est fixé au plafond.

1 Après avoir éteint le projecteur, attendez que la sonnerie de confirmation se fasse entendre deux fois, puis débranchez le cordon d'alimentation.
2 Ouvrez le couvercle du filtre à air. Faites coulisser le bouton d'ouverture/fermeture du capot du filtre à air, puis ouvrez ce capot.

3 Retirez le filtre à air.

Saisissez la partie surélevée au centre du Filtre à air, puis tirez-le vers vous.

4 Installez le nouveau filtre à air.

Appuyez dessus jusqu'à ce qu'il fasse entendre un déclic.

5 Fermez le couvercle du filtre à air.

Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des filtres à air usagés.

Composition du cadre : Polypropylène

Composition du filtre : Polypropylène

Annexe

Les accessoires et consommables disponibles en option sont les suivants. Veuillez faire l'acquisition de ces produits lorsqu'ils sont nécessaires. La liste suivante présente les accessoires et consommables en option disponibles en : octobre 2010. Les détails des accessoires peuvent faire l'objet de modifications sans préavis, et leur disponibilité peut varier selon le pays d'achat.

Accessoires en option

Unité interactive ELPIU01À utiliser lors de l'utilisation de l'écran de l'ordinateur sur la surface de projection.

Caméra document ELPDC06/ELPDC11S'utilise pour la projection d'images comme des livres, des transparents ou des diapos.

Écran portatif 50" ELPSC06Écran compact et facile à transporter. (Rapport L/H 4:3)

Écran portatif 60" ELPSC27Écran portatif 80" ELPSC28Écran 100" ELPSC29Écrans portatifs de type rouleau. (rapport L/H 4:3)

Écran portatif 70" ELPSC23Écran portatif 80" ELPSC24Écran portatif 90" ELPSC25Écrans portatifs de type rouleau. (rapport L/H 16:10)

Écran portatif 53" ELPSC30Écran portatif 64" ELPSC31Écrans magnétiques portatifs. (rapport L/H 4:3)

Câble pour ordinateur ELPKC02(1,8 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Identique au câble pour ordinateur fourni avec le projecteur.

Câble pour ordinateur ELPKC09(3 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Câble pour ordinateur ELPKC10(20 m ; pour mini D-Sub 15 broches/mini D-Sub 15 broches)Utilisez l’un de ces câbles de rallonge si le câble pour ordinateur fourni avec le projecteur est trop court.

Câble Composantes Vidéo ELPKC19(3 m ; mini D-sub 15 broches/RCA mâle × 3)Permet la connexion à une source Vidéo component▶.

Quick Wireless Connection USB Key ELPAP08 (EB-93 uniquement)Permet d’établir une connexion rapide et directe entre le projecteur et un ordinateur sous Windows.

Tube plafond (450 mm)* ELPFP13Tube plafond (700 mm)* ELPFP14S’utilise pour installer le projecteur à un plafond élevé.

Fixation de plafond* ELPMB23S’utilise pour installer le projecteur au plafond.

* Une expertise spéciale est requise pour suspendre le projecteur à un plafond. Contactez votre revendeur local ou l'adresse la plus proche indiquée dans la Liste des contacts pour projecteurs Epson.
Liste des contacts pour projecteurs Epson

Consommables

Lampe ELPLP60Pour remplacer une lampe usagée.

Filtre à air ELPAF29Pour remplacer un filtre à air usagé.

Distance de projection

① ② ③

① ② ③

1 Distance de projection
② Distance entre le centre de l'objectif et la base de l'écran (ou le haut de l'écran, si le projecteur est suspendu)
3 Centre de l'objectif

Unité : cm

Format d'écran 4:3		1	2
		Minimum (Large) à Maximum (Télé)
30"	61x46	89 - 107	-5
40"	81x61	119 - 143	-7
50"	100x76	150 - 180	-8

Format d’écran 4:3		1	2
		Minimum (Large) à Maximum (Télé)
60"	120x91	180 - 217	-10
80"	160x120	241 - 290	-14
100"	200x150	302 - 363	-17
150"	300x230	454 - 546	-25
200"	410x300	607 - 729	-34
250"	500x380	759 - 912	-42
300"	610x460	912 - 1095	-51

Unité : cm

Format d'écran 16:9		1	2
		Minimum (Large) à Maximum (Télé)
30"	66x37	97 - 117	+1
40"	89x50	130 - 156	+1
50"	110x62	163 - 196	+1
60"	130x75	196 - 236	+1
80"	180x100	263 - 316	+2
100"	220x120	329 - 396	+2
150"	330x190	495 - 595	+3
200"	440x250	661 - 794	+5
250"	550x310	827 - 994	+6
275"	620x350	910 - 1093	+6

Résolutions prises en charge

Signaux d'ordinateur (RVB analogique)

Signal	Taux rafraîchi. (Hz)	Résolution (points)
VGA	60/72/75/85	640x480
SVGA	56/60/72/75/85	800x600
XGA	60/70/75/85	1024x768
WXGA	60	1280x768
	60	1360x768
	60/75/85	1280x800
WXGA+	60/75/85	1440x900
SXGA	70/75/85	1152x864
	60/75/85	1280x1024
	60/75/85	1280x960
SXGA+	60/75	1400x1050
UXGA	60	1600x1200
MAC13"	67	640x480
MAC16"	75	832x624
MAC19"	75	1024x768
	59	1024x768
MAC21"	75	1152x870

Même en cas d'entrée de signaux autres que ceux qui précèdent, il est probable que l'image pourra être projetée. Toutefois, il se peut que toutes les fonctions ne soient pas prises en charge.

Vidéo component

Signal	Taux rafraîchi. (Hz)	Résolution (points)
SDTV (480i)	60	720x480
SDTV (576i)	50	720x576
SDTV (480p)	60	720x480
SDTV (576p)	50	720x576
HDTV (720p)	50/60	1280x720
HDTV (1080i)	50/60	1920x1080

Vidéo composite

Signal	Taux rafraîchi. (Hz)	Résolution (points)
TV (NTSC)	60	720x480
TV (SECAM)	50	720x576
TV (PAL)	50/60	720x576

Signal d'entrée depuis le port HDMI

Signal	Taux rafraîchi. (Hz)	Résolution (points)
VGA	60	640x480
SVGA	60	800x600
XGA	60	1024x768
WXGA	60	1280x800
SXGA	60	1280x960
	60	1280x1024
SXGA+	60	1400x1050
UXGA	60	1600x1200
SDTV (480i/480p)	60	720x480
SDTV (576i/576p)	50	720x576
HDTV (720p)	50/60	1280x720
HDTV (1080i)	50/60	1920x1080
HDTV (1080p)	24/30/50/60	1920x1080

Caractéristiques Générales du Projecteur

Nom du produit		EB-93	EB-92
Dimensions		345 (L) x 93 (H) x 263 (P) mm
Taille de l'écran LCD		0,55"
Méthode d'affichage		Matrice active TFT au polysilicium
Résolution		786 432 pixelsXGA (1024 (L) x 768 (H) points) x 3
Réglage de la mise au point		Manuel
Réglage du zoom		Manuel (1 à 1,2)
Lampe		Lampe UHE, 200 W N° de modèle : ELPLP60
Sortie audio max.		16 W
Haut-parleur		1
Alimentation électrique		100 à 240 V CA ±10 %, 50/60 Hz 3.2 à 1.4 A
Consomma-tion électri-que	Zone 100 à 120 V	En fonctionnement : 312 WConsommation en attente (Comm. activée) : 4.1 WConsommation en attente (Comm. désactivée) : 0.31 W	En fonctionnement : 312 WConsommation en attente (Comm. activée) : -Consommation en attente (Comm. désactivée) : 0.31 W
	Zone 220 à 240 V	En fonctionnement : 299 WConsommation en attente (Comm. activée) : 4.6 WConsommation en attente (Comm. désactivée) : 0.40 W	En fonctionnement : 299 WConsommation en attente (Comm. activée) : -Consommation en attente (Comm. désactivée) : 0.40 W
Altitude de fonctionnement		Altitude de 0 à 2286 m
Température de fonctionnement		5 à +35°C (sans condensation)
Température de stockage		-10 à +60°C (sans condensation)
Poids		Environ 3.1 kg

Connecteurs	Port Computer1	1	Mini D-Sub 15 broches (femelle)
	Port Computer2	1	Mini D-Sub 15 broches (femelle)
	Port Video	1	Jack broche RCA

Port S-Video	1	Mini DIN 4 broches
Port Audio1	1	Mini jack stéréo
Port Audio2	1	Mini jack stéréo
Port Audio-L/R	1	Jack broche RCA x 2 (G, D)
Port Audio Out	1	Mini jack stéréo
Port Monitor Out	1	Mini D-Sub 15 broches (femelle)
Port HDMI	1	HDMI (audio uniquement pris en charge par PCM)
Port USB(TypeA) *1	1	Connecteur USB (Type A)
Port USB(TypeB) *1	1	Connecteur USB (Type B)
Port LAN*2	1	RJ-45
Port RS-232C	1	Mini D-Sub 9 broches (mâle)

*1 Compatible USB 2.0. Toutefois, les ports USB ne sont pas nécessairement compatibles avec tous les appareils prenant en charge des connexions USB.
*2 EB-93 uniquement.

Angle d'inclinaison

30° 30°

Si vous inclinez le projecteur de plus de 30°, il risque de tomber et d'être endommagé ou de provoquer un accident.

345 95 100.5 6.4 55.8 ① ②

1 Centre de l'objectif
2 Distance entre le centre de l'objectif et le trou de montage pour bride de suspension

3-M4×9 206 114 12 263 127 81 242

Unités : mm

Cette section décrit brièvement les termes difficiles qui ne sont pas expliqués dans le texte de ce guide. Pour plus d'informations, consultez d'autres ouvrages de référence disponibles dans le commerce.

Adres. IP trappe	Il s'agit de l'adresse IP ➞ de l'ordinateur de destination utilisé pour la notification d'erreurs dans SNMP.
Adresse IP	Numéro qui identifie un ordinateur connecté à un réseau.
Adresse passerelle	Serveur (routeur) utilisé pour la communication sur un réseau (sous-réseau) divisé en masques de sous-réseau ➞.
Alignement	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur qui s'accorde sur la fréquence de ces signaux (nombre de crêtes par seconde du signal) est appelée « alignement ». Si cet alignement n'est pas bien effectué, de larges bandes verticales apparaîtront sur les images projetées.
AMX Device Discovery	AMX Device Discovery est une technologie mise au point par AMX et destinée aux systèmes de contrôle AMX, afin de permettre une utilisation aisée des équipements cibles.Epson a mis en œuvre cette technologie de protocole et a prévu un paramètre destiné à activer la fonction de protocole (ON).Pour plus d'informations, consultez le site web d'AMX.URL http://www.amx.com/
Contraste	La luminosité relative des zones claires et des zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images. C'est ce réglage que l'on appelle ajustement du contraste.
DHCP	Abréviation de Dynamic Host Configuration Protocol. Ce protocole attribue automatiquement une adresse IP ➞ aux appareils connectés à un réseau.
Entrelacé	Transmet les informations nécessaires à la création d'un écran en envoyant chaque autre ligne, en commençant par le haut de l'image et en parcourant vers le bas. Les images sont susceptibles de clignoter car un cadre s'affiche sur chaque autre ligne.
HDCP	HDCP est l'abréviation de High-bandwidth Digital Content Protection. Cette technologie est utilisée pour éviter les copies illégales et protéger les droits d'auteur en chiffrant les signaux numériques envoyés sur les ports DVI et HDMI. Comme le port HDMI de ce projecteur prend en charge le protocole HDCP, la projection d'images numériques protégées par la technologie HDCP est possible. Toutefois, le projecteur risque de ne pas être en mesure de projeter des images protégées avec des versions mises à jour ou révisées du chiffrement HDCP.
HDTV	Abréviation de High-Definition Television, télévision haute définition. Cette abréviation fait référence aux systèmes à haute définition qui satisfont les critères suivants :Résolution verticale de 720p ou 1080i, ou supérieure ( p = , i = é )Rapport L/H ➞ de l'écran 16:9
Masque ss-rés	Valeur numérique qui définit le nombre de bits utilisés pour l'adresse réseau d'un réseau divisé (sous-réseau) à partir de l'adresse IP.
Progressif	Projette des informations afin de créer un écran à la fois, en affichant l'image d'un cadre. Même si le nombre de lignes est identique, le papillotement des images diminue car la quantité d'informations a doublé par rapport à un système entrelacé.
Rapport L/HSDTV	Rapport entre la largeur de l'image et sa hauteur. Les écrans avec un rapport horizontal/vertical 16:9, comme les écrans HDTV, sont des écrans larges. Les écrans SDTV et les écrans d'ordinateur généraux ont un rapport L/H 4:3.Abréviation de Standard Definition Television, télévision à définition standard. Cette abréviation fait référence aux systèmes de télévision qui ne satisfont pas aux critères de la télévision haute définition HDTV.
SNMP	Abréviation de Simple Network Management Protocol. Il s'agit du protocole de surveillance et de contrôle d'appareils tels que les routeurs et les ordinateurs connecté à un réseau TCP/IP.
sRGB	Norme internationale de définition des couleurs formulée de sorte que les couleurs provenant des équipements vidéo puissent être facilement traitées par les systèmes d'exploitation des ordinateurs et de l'Internet. Si la source de signal raccordée possède un mode sRGB, réglez à la fois le projecteur et la source de signal en mode sRGB.
SVGA	Taille d'écran standard avec une résolution de 800 x 600 points (horizontal x vertical).
S-Veréo	Méthode qui sépare le signal vidéo en composante de luminosité (Y) et en composante de couleur (C).
SXGA	Taille d'écran standard avec une résolution de 1280 x 1024 points (horizontal x vertical).
Sync.	Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur alignant les phases (positions relatives des crêtes et des creux) de ces signaux est appelée « synchronisation ». Si les signaux sont mal synchronisés, l'image peut devenir tremblante, brouillée ou déformée horizontalement.
VGA	Taille d'écran standard avec une résolution de 640 x 480 points (horizontal x vertical).
Vidéo component	Méthode visant à séparer le signal vidéo en une composante de luminosité (Y), une composante secondaire de bleu (Cb ou Pb) et une composante secondaire de rouge (Cr ou Pr).
Vidéo composite	Méthode visant à combiner le signal vidéo en composante de luminosité et une composante de couleur pour la transmission via un câble unique.
XGA	Taille d'écran standard avec une résolution de 1024 x 768 points (horizontal x vertical).

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des présentes informations. De même, aucune responsabilité n'est acceptée pour les dommages résultant de l'utilisation des informations contenues dans le présent document.

Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou altérations non autorisées de ce produit ou, (sauf aux États-Unis) au non-respect des conditions d'utilisation données par Seiko Epson Corporation.

Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine Epson ou approuvées EPSON par Seiko Epson Corporation.

Le contenu de ce guide peut être modifié ou mis à jour sans avertissement préalable.

Les illustrations figurant dans ce guide peuvent différer du projecteur.

À propos des symboles

Système d'exploitation Microsoft® Windows® 98 Système d'exploitation Microsoft® Windows® Me Système d'exploitation Microsoft® Windows® 2000 Système d'exploitation Microsoft® Windows® XP Professional Système d'exploitation Microsoft® Windows® XP Home Edition Système d'exploitation Microsoft® Windows Vista® Système d'exploitation Microsoft® Windows® 7

Dans le présent guide, les systèmes d'exploitation ci-dessus sont désignés par « Windows 98 », « Windows Me », « Windows 2000 », « Windows XP », « Windows Vista » et « Windows 7 ». Le terme collectif « Windows »

peut en outre être utilisé pour désigner Windows 98, Windows Me, Windows 2000, Windows XP, Windows Vista et Windows 7, et plusieurs versions de Windows peuvent être désignées par Windows 98/Me/2000/XP/Vista par exemple, sans la mention Windows.

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Dans le présent guide, les système d'exploitation ci-dessus sont désignés par « Mac OS X 10.3.9 », « Mac OS X 10.4.x », « Mac OS X 10.5.x » et « Mac OS X 10.6.x ». Le terme collectif « Mac OS » est en outre utilisé pour les désigner.

Avis général :

IBM, DOS/V, et XGA sont des marques commerciales ou des marques déposées d'International Business Machines Corp.

Macintosh, Mac, Mac OS et iMac sont des marques commerciales de Apple Inc.

Microsoft, Windows, Windows NT, Windows Vista, PowerPoint et le logo Windows sont des marques commerciales ou déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

WPA ^TM et WPA2 ^TM sont des marques déposées de Wi-Fi Alliance.

HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. HDMI™ HIGH DEFINITION MULTIMEDIA INTERFACE

La marque commerciale PJLink fait l'objet d'une demande d'enregistrement ou est déjà déposée au Japon, aux États-Unis et dans d'autres pays et régions.

Les autres noms de produits cités dans le présent manuel sont donnés à titre d'information uniquement et lesdits produits peuvent constituer des marques de leur propriétaire respectif. Epson décline tout droit quant à ces produits.

Adresse électronique 84

Adresse IP 83

Adresse passerelle 83

Affichage 78

Afficher le fond 78

Ajustement Auto 75

Alignment 75

Alimentation directe 79

Arrière 19,78

Aspect 40,76

Autocollant Mot de passe protégé ..... 57

Avant 19,78

B

Bague de mise au point 10

Bague de zoom 10

Blocage du fonctionnement .... 58, 77

Bouton utilisateur 77

Bouton Volume 13

C

Caméra document 114

Caractéristiques 118

Clavier virtuel 81

Configuration du projecteur 60

Consommables 114

Consommation électrique 77

Continu 47

Contraste 74

Contrôle Web 61

Couvercle de la lampe 10

Crestron RoomView 66

Croix 50

D

Dépannage 90

Diaporama 43,46

Distance 115

Durée de lampe 85

Dynamique 39

E

EasyMP Monitor 60

Écran arrière 19

Ecran démarrage 78

ESC/VP21 64

E-Zoom 50

F

Fonction d'aide 88

Fonction Souris Sans Fil 51

Fonctionnement 79

Forme de pointeur 77

Freeze 48

Fréquence de défilement 47

G

Grille de sortie d'air 10

I

Info sync 86

Informations réseau 80

Intensité couleur 74

Iris auto 39,74

K

Keystone 76

Keystone H/V auto 76

L

Langue 79

Lecture du courrier 63

Levier du réglage du pied 10

Liste des moniteurs pris en charge ..... 116

Logo d'utilisateur 52

Luminosité 74

M

Masque ss-rés 83

Menu Avancé 78

Menu Base 81

Menu de configuration 71

Menu Image 73

Menu Information 85

Menu LAN câblé 82

Menu Notification par courrier 83

Menu Réglage 76

Menu Réinitialisation 85, 86

Menu Réseau 79

Menu Signal 74

Minuterie du cache de l'objectif 79

Mode attente 79

Mode couleurs 38,74

Mode haute altitude 79

Mode veille 79

Moniteurs 116

Mot passe PJLink 81

Mot-clé projecteur 82

Motif 77

Motif Utilisateur 54

MotPss ContrôleWeb 81

N

Navigateur Web 60

Netteté 74

Nettoyage 105

Nettoyage de l'extérieur du projecteur 105

Nettoyage du filtre à air et de la grille d'entrée d'air 105

Nom du projecteur 81

Noms et Fonctions des Différentes Parties du Projecteur .... 10

Notification par courrier 63,83

Nuance 74

Numéro de port 83

o

Ordre d'affichage 47

P

Panneau de commande 13

Paramètres d'affichage 47

Pause A/V 48

Périodicité de remplacement de la lampe 107

Périodicité de remplacement du filtre à air 111

Photo 39

Pied arrière 12

Pied avant réglable 10

PJLink 65

Plafond 19,78

Plage vidéo HDMI 75

Pointeur 49

Pointeur de la souris 51

Points d'installation de la fixation de plafond 12

Port de l'ordinateur 11

Port HDMI 11

Port S-Veridéo 11

Port USB(TypeA) 11

Port USB(TypeB) 11

Port Vidéo 11

Position 75

Présentation 39,43

Prise d'alimentation 11

Procédure de remplacement de la lampe 108

Procédure de remplacement du filtre à air 111

Progressif 75

Projection 78

Protection au démarrage 56

Protection du logo d'utilisateur 56

Protection par mot de passe 56

Q

Quick Corner 76

R

Récepteur à distance 10, 11

Recherche de source 29

Réduction bruit 75

Réglage couleur 74

Réinitialisation de la durée d'utilisation de la lampe 86,110

Remplacement des piles 16

Résolution 85

RoomView 66

Rotation des images 45

S

Sélectionner un lecteur 44

Serveur SMTP 83

Signal entrée 75,85

Signal Vidéo 75,86

SNMP 63

Source 85

Source Search 13

Sports 39

sRGB 39

Surchauffe 91

Sync. 75

T

Tableau blanc 39

Tableau noir 39

Taille de l'écran 115

Taux rafraîchi 86

Télécommande 14

Témoin d'alimentation 90

Témoin de lampe 90

Témoin de température 90

Témoins 90

Température de fonctionnement .... 118

Température de stockage 118

Température des couleurs absolues ..... 74

Théâtre 39

Tout Réinitialiser 86

U

USB Type B 79

V

Verrouillage complet 58

Vers Configuration réseau 80

Volume 77

W

Web Remote 61
