PQL-20M - Imprimante EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser monochrome
Résolution d'impression	600 x 600 dpi
Vitesse d'impression	20 pages par minute
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	360 x 360 x 240 mm
Poids	8,5 kg
Compatibilités	Windows, Mac OS
Type de connexion	USB 2.0, parallèle
Capacité du bac d'alimentation	250 feuilles
Fonctions principales	Impression monochrome, impression recto verso manuelle
Entretien et nettoyage	Nettoyage régulier du tambour et des rouleaux, remplacement de la cartouche toner
Pièces détachées et réparabilité	Cartouches de toner, tambours, pièces de maintenance disponibles
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales	Garantie de 1 an, support technique disponible

FOIRE AUX QUESTIONS - PQL-20M EPSON

Comment installer l'imprimante EPSON PQL-20M ?

Pour installer l'imprimante EPSON PQL-20M, branchez l'imprimante à une prise électrique et connectez-la à votre ordinateur via le câble approprié. Ensuite, installez les pilotes d'impression fournis sur le CD ou téléchargez-les depuis le site officiel d'Epson.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à l'imprimante et à la prise électrique. Assurez-vous également que la prise fonctionne en y branchant un autre appareil.

Comment résoudre les problèmes d'impression floue ?

Vérifiez le niveau d'encre et remplacez les cartouches si nécessaire. Assurez-vous également que le papier est correctement chargé et que les têtes d'impression ne sont pas obstruées.

L'imprimante ne se connecte pas au réseau, que faire ?

Assurez-vous que l'imprimante est connectée au même réseau que votre ordinateur. Vérifiez les paramètres de réseau sur l'imprimante et redémarrez-la si nécessaire.

Comment nettoyer les têtes d'impression ?

Accédez au menu de l'imprimante et sélectionnez l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran pour effectuer le nettoyage.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un redémarrage de l'imprimante ou une vérification des connexions peut résoudre le problème.

Comment changer le papier dans l'imprimante ?

Ouvrez le compartiment à papier, retirez le papier usé et chargez du papier neuf en veillant à respecter les guides de dimension. Refermez le compartiment pour terminer.

L'impression est trop lente, que faire ?

Vérifiez les paramètres d'impression sur votre ordinateur et assurez-vous que le mode d'impression n'est pas réglé sur 'brouillon'. Vous pouvez également essayer de redémarrer l'imprimante.

Comment mettre à jour le pilote de l'imprimante ?

Visitez le site officiel d'Epson, recherchez votre modèle PQL-20M et téléchargez la dernière version du pilote. Suivez les instructions d'installation fournies.

MODE D'EMPLOI PQL-20M EPSON

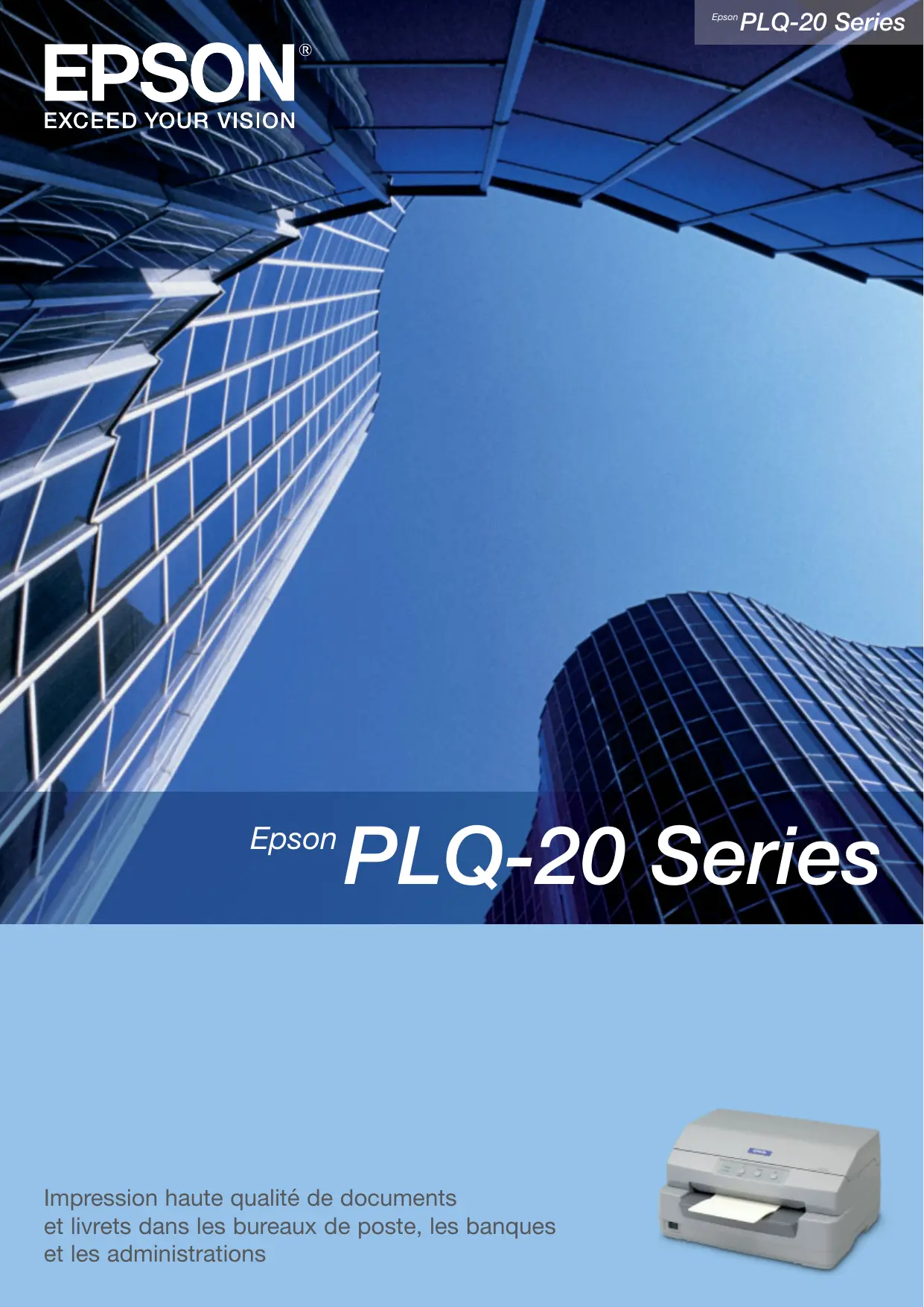

L'Epson PLQ-20 réalise ses travaux d'impression avec rapidité et polyvalence, étant dédiée aux secteurs de la banque, de la poste et de l'administration publique. Conçue pour durer, elleTRAte avecaisance les gros volumes d'impression sur passaeport, visa, billet et autres supports spéciaux. Elle est particulièrement compacte et offre différentes possibités de connexion, ce qui lui permet de s'adapter aux différents environnementainformatiques et aux contraintes d'espace.

Que vous ayez à imprimer des livrets, des passayeports, des billets ou des cartes grises, vous nevez disposer d'une imprimante à la fois rapipe et fiable. L'Epson PLQ-20 offre tout ce dont vous avez besoin pour répondre à vos exigences professionnelles. Elle intègre une multitude d'options standard et optionnelles et est également disponible avec un lecteur/enregistreur de bandes magnétiques (Epson PLQ-20M/PLQ-20DM).

Kit de gain de place en option pour un encombrement minimum

Connectivite evolutive garantissant une integration aiee

Bac papier pour le rangement des documents (integre au kit de gain de place)

Impression plus rapide

Avec une vitesse d'impression maximale de 480 cps (10 cpp), l'Epson PLQ-20 est rapide et performante. Elle travaille à des cadences très élevées et accepte des supports ayant jusqu'à 2,6 mm d'épaissur. En outre, les fonctions très pratiques d'alignement automatique de la feuille et d'ajustement automatique de la tête d'impression permettent les livrets avec une grande efficacité.

Performances et fiabilité

Cette imprimante à impact est concise pour durer, avec un volume moyen entre deux pannes de 7 millions de lignes, un temps moyen de bon fonctionnement entre deux pannes de 10 000 heures sous tension et une durée de vie de la tête d'impression de 640 millions de frappes par aiguille. Le ruban lui-même est prévu pourtraiter 16 millions de caractères (mode brouillon).

Intégration aisé

L'Epson PLQ-20 s'intégrera de manière transparente à votre environnement informatique avec ses paramètres d'émulation ESCP/P2, IBM et Wincor 4915, et son mode Olivetti PR2E par défaut. Elle est dotée d'interfaces parallelese, série et USB, et peut en option être reliée à un réseau filaire ou sans fil via l'interface USB. Les modèles PLQ-20D et PLQ-20DM sont équipés de deux interfaces série et d'un port USB, pour la prise en charge de deux utilisateurs. De plus, la présence de l'émulation IBM 4722 FP simplifie encore d'avantage l'intégration. Quel que soit votre environnement informatique, Epson s'engage à personnaliser l'Epson PLQ-20 en fonction de vos besoin particuliers.

Remplacement aise du ruban sans intervention d'un technicien

Ruban haute capacité

Peu embarrente

L'Epson PLQ-20 est peu encourbrante. Elle trouvera sa place même dans les bureaux les moins spacieux. Et avec le kit de gain de place disponible en option, vous pouvez la faire tener dans un espace encore plus exigu. Ce kit inclut un bac papier supérieur pour un stockage optimal des formulaires et des livrets. En outre, un guide-papier situé à l'arrière incline le papier après l'impression, ce qui fait gagner de la place derrière l'imprimante. La PLQ-20D peut aisément être partagée par deux opérateurs, ce qui permet de gagner de la place.

Simplicité d'utilisation

Cette imprimante à impact permet de réaliser très simplement des impressions de grande qualité avec une grande rapidité. Grace à la conception intuitive de l'imprimante, le ruban se change facilement, sans qu'il faille faire appel à un technicien.

\section*{Caracteristiques principales}

• Imprimante à impact 24 aiguilles pour documents/livrets d'une épaisseur maximale de 2,6 mm

• Grande vitesse d'impression allant jusqu'à 480 cps (10 cpp)

• Fonctions d'alignement automatique de la feuille et d'ajustement automatique de la tete d'impression

• Facile à intégrer à votre environnement informatique grâce aux émulations Olivetti PR2, Epson ESC/P2, Wincor 4915, IBM PPDS et IBM 4722 FP
  Ruban longue durée : 16 millions de caractères
• En option, kit de gain de place incluant un bac papier supérieur et un guidepapier arrête
• Grande souplesse de connexion grâce aux interfaces parallele, série, double série et USB (selon le modele)
• Interfaces réseau filaire et sans fil en option
• Epson PLQ-20M et PLQ20-DM avec lecteur/enregistreur de bandes magnétiques (MSRW)
• Outil de gestion à distance des mises à jour
• Outil de mise à jour des configurations
• Outil de récapération des informations de l'imprimante

Modèle d'imprimante	Epson PLQ-20 (version standard)
	Epson PLQ-20M (version MSRW)
	Epson PLQ-20D (version 2x série)
	Epson PLQ-20DM (version MSRW 2x série)
Procédé d'impression	Imprimante matérielle à impact
Nombre d'aiguilles	24 aiguilles
Colonnes	94 caractères/ligne (10 cpp)
Résolution	Résolution max. de 240 x 360 dpi
Sens d'impression	Bidirectionnel avec recherche logique
Vitesse d'impression	• LQ (ESC/P2): 144 caractères/seconde (12 cpp)
	• LQ (ESC/P2): 120 caractères/seconde (10 cpp)
	• Brouillon (ESC/P2): 432 caractères/seconde (12 cpp)
	• Brouillon (ESC/P2): 360 caractères/seconde (10 cpp)
	• Brouillon à grande vitesse (ESC/P2): 576 caractères/seconde (12 cpp)
	• Brouillon à grande vitesse (ESC/P2): 480 caractères/seconde (10 cpp)
	• LQ (PR2): 144 caractères/seconde (12 cpp)
	• LQ (PR2): 120 caractères/seconde (10 cpp)
	• NLQ (PR2): 180 caractères/seconde (12 cpp)
	• NLQ (PR2): 180 caractères/seconde (10 cpp)
	• Brouillon (PR2): 360 caractères/seconde (12 cpp)
	• Brouillon (PR2): 360 caractères/seconde (10 cpp)
	• Brouillon à grande vitesse (PR2): 432 caractères/seconde (12 cpp)
	• Brouillon à grande vitesse (PR2): 480 caractères/seconde (10 cpp) (La vitesse d'impression dépend du système d'exploitation et des applications logicielles utilisées.)
Gestion papier	Livret
	Epaisseur: 2,6 mm (selon la qualité du papier)
	Poids: 95-116 g/m2, zone d'impression: 241 x 220 mm
	Feuille simple multi-copie: 6 copies max.
	Epaisseur: 0,12-0,53 mm (selon la qualité du papier),
	Poids: 34-50 g/m2, zone d'impression: 245 x 297 mm
	Feuille simple unique
	Epaisseur: 0,065-0,19 mm (selon la qualité du papier),
	Poids: 52-157 g/m2, zone d'impression: 245 x 297 mm
Alimentation papier	Ajustement automatique de la tête d'impression
	Alignement automatique des feuilles
	Reconnaisance automatique des bords
Jeux et tables de caractères	14 jeunes de caractères internationaux, un légal
	Codes barres: 2 parmi 5 industriels, Codabar (NW-7), POSTNET, Code 128, Code 39, UPC-A, 2 parmi 5 entrelacés, EAN-8, EAN-13
Interfaces	Version PLQ-20 avec 1 interface USB, 1 interface paralleled et 1 interface série Version PLQ-20D avec 1 interface USB et 2 interfaces série
Emulations	Olivetti PR2E, Epson ESC/P2, Wincor 4915, IBM PPDS, IBM 4722 FP
Outils logiciels	Outil de gestion à distance des mises à jour, ouil de mise à jour des configurations, ouil de récapétation des informations de l'imprimante
Tampon d'entrée	64 Ko: PLQ-20, PLQ-20M / 128 Ko: PLQ-20D, PLQ-20DM
Niveau sonore	< 53 dB(A) sans MSRW, < 55 dB(A) avec MSRW
Plage de tensions	220-240 V
Consommation électrique	60 W (impression), 7,5 W en veille, 0 W en mode hors tension
	Conformité Energy Star
Fiabilité	Tête d'impression: 640 millions de points par aiguille, volume moyen de bon fonctionnement: 7 millions de lignes, temps moyen de bon fonctionnement: 10 000 heures
Dimensions	Standard: 384 x 280 x 203 mm (1 x p x h)
Poids	7,7 kg
Consommables	Ruban noir, capacité: 16 millions de caractères (mode brouillon), packs de 3: C13S015339
MSRW	Codes: décimal code binaire (BCD), 4 bits de données, 1 bit de contrôle de parité VRC Formats: IBM3604, DIN/ISO, ISO7811, IBM4746, ANSI, HT-2751-CIZ, ISO8484
Options	• Serveur d'impression externe sans fil EpsteinNet 802.11b/g et 10/100 Base Tx • Serveur d'impression externe EpsteinNet 10/100 Base Tx USB • Serveur d'impression sans fil EpsteinNet 802.11b (prénd en charge les fonctions d'impression sans fil) • Kit de gain de place (2 éléments)
Garantie	Standard: 12 mois sur site En option: 36 mois sur site

Version PLQ-20D avec 1 interface USB et 2 interfaces série

Version PLQ-20 avec 1 interface USB, 1 interface parallele et 1 interface série

www.epson.fr

Epson® est une marque déposée de SEIKO EPSON® Corporation. Tous les autres names of produits et de sociétés utilisés dans ce document le sont à des fins d'intégration uniquement et peuvent être des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Sous réserve d'erreurs et d'omissions, toutes les caractéristiques sont sujétées à modification sans préavis.
