SU-32FW - Support d'écran SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran mural
Marque	Sony
Modèle	SU-32FW
Compatibilité	Moniteurs à écran plat FWD-32LX1 / 32LX1E
Matériau principal	Acier
Fixation murale	Oui, avec vis et fixations de sécurité
Nombre de crochets de montage	4
Vis fournies	+PSW 5 × 16 (2 pièces)
Numéro de pièce vis	7-682-973-49
Fixations de sécurité fournies	Oui, référence 4-099-720-02
Installation requise	Deux personnes
Poids maximal supporté	Environ 15 kg (estimation pour moniteur 32 pouces)
Dimensions approximatives (L × H × P)	450 × 300 × 50 mm
Entretien	Nettoyer avec un chiffon doux sec ; pas de produits abrasifs
Consignes de sécurité	Fixer solidement au mur ; utiliser les fixations de sécurité pour éviter le basculement
Réparabilité	Pièces détachées disponibles auprès du fabricant ; vis de rechange possibles

FOIRE AUX QUESTIONS - SU-32FW SONY

Quels moniteurs sont compatibles avec le support SU-32FW ?

Le support SU-32FW est conçu exclusivement pour les moniteurs Sony FWD-32LX1 et FWD-32LX1E.

Combien de personnes sont nécessaires pour installer ce support ?

L'installation requiert deux personnes pour manipuler le moniteur en toute sécurité.

Faut-il percer le mur pour fixer le support ?

Oui, le support se fixe au mur à l'aide de vis appropriées (non fournies). Le manuel recommande de faire passer un câble de sécurité par les fixations de sécurité et de le fixer au mur.

Comment fixer le moniteur sur le support ?

Placez les quatre crochets à l'arrière du moniteur dans les orifices de la console principale, puis faites glisser le moniteur vers le bas. Ensuite, fixez-le avec les deux vis +PSW5×16 fournies.

Les vis sont-elles fournies avec le support ?

Oui, deux vis +PSW5×16 (réf. 7-682-973-49) sont incluses pour fixer le moniteur au support.

Comment empêcher le moniteur de basculer ?

Utilisez les fixations de sécurité (réf. 4-099-720-02) fournies : faites passer un câble par les orifices en haut de la console et fixez-le solidement au mur. Contactez votre revendeur Sony pour plus de conseils.

Puis-je monter ce support sur un mur en placoplâtre ?

Le manuel ne précise pas le type de mur, mais pour une sécurité optimale, utilisez des chevilles adaptées au placoplâtre. Pour les murs fragiles, consultez un professionnel.

Quelle est la capacité de poids maximum du support ?

Le manuel n'indique pas de limite explicite, mais pour un moniteur 32 pouces typique (< 15 kg), le support est suffisant. Ne dépassez pas le poids du moniteur compatible.

Comment nettoyer le support SU-32FW ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits abrasifs ou solvants qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour ce support ?

Les vis et fixations de sécurité peuvent être commandées via le service après-vente Sony en utilisant les numéros de pièce : vis 7-682-973-49, fixations 4-099-720-02.

MODE D'EMPLOI SU-32FW SONY

Instructions de montage

Montageanleitung

Le SU-32FW est un support de téléviseur conçu exclusivement pour les moniteurs à écran plat FWD-32LX1/32LX1E.

Suivez les instructions pour assembler le support de téléviseur et y installer votre moniteur.

Installation du moniteur à écran plat

Avant l'installation, retirez la protection des câbles sur l'écran et raccordez tous les câbles à l'écran plat.

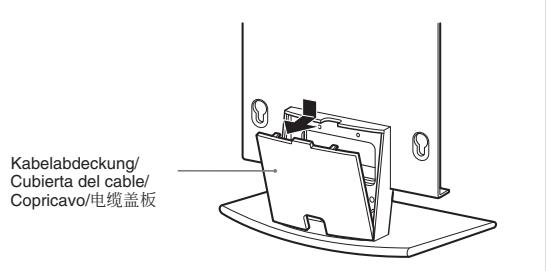

1. Retirez la protection des câbles. A

Avertissement

Pour retirer la protection des câbles, poussez sur l'ergot situé en haut au centre de celle-ci et tirez la protection des câbles vers vous.

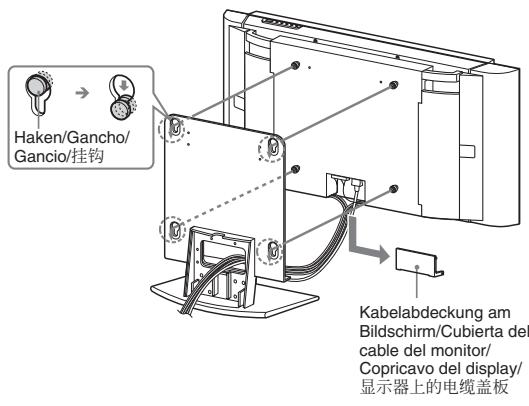

2 Placez les quatre crochets à l’arête du moniteur dans les orifices correspondants sur la console principale du support de télévision, puis faites glisser le moniteur directement vers le bas. B

Avertissement

• L'installation requiert l'intervention de deux personnes.
• L'installation est obligatoire et ne constitue pas une vieillesse personnelle.
• Avant de fixer le moniteur au support, vérifie que tous les crochets sont correctement fixés dans les orifices correspondants.
• Rassemblez les câbles et faites-les passer par l'orifice du support.

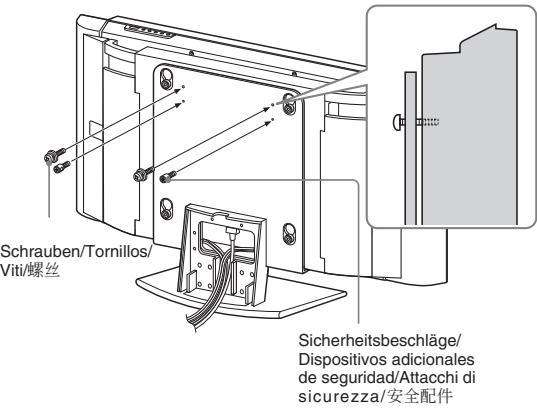

Fixez le moniteur au support.

Utilisez deux vis +PSW5× 16 (fournies).

Montez les fixations de sécurité.

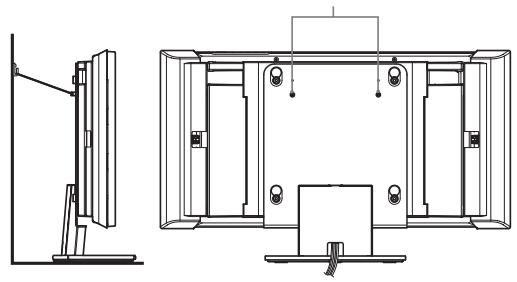

Fixez le support à un mur. Faites passer un cable (ou similaire) par les

orifices des fixations de sécurité situées sur la partie supérieure de la console principale et fixez le cable à un mur. E

Avertissement

Pour plus de renseignements sur la façon d’empêcher le moniteur de basculer, contactez votre revendeur Sony.

Numéro de pièce

ネジ/Screws/Vis(+PSW 5×16)	7-682-973-49
軽倒防止金具/Securityattachments/Fixations de sécurité	4-099-720-02

Sicherheitsbeschlüge/Dispositivos adicionales de seguridad/ Attacchi di sicurezza/

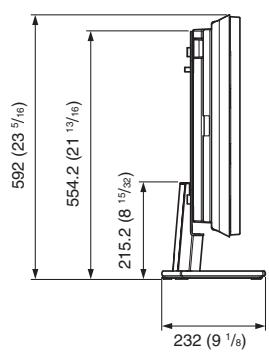

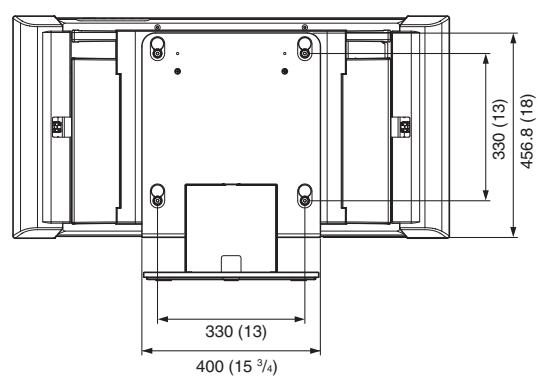

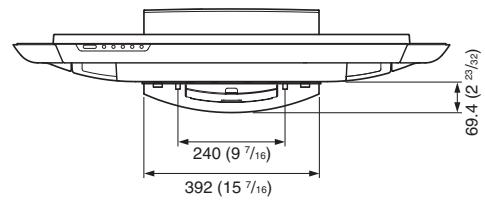

Einheit: mm/Unidad: mm (pulgadas)/Unità: mm/mm
