MODE D'EMPLOI SDV7220/12 PHILIPS

Enregistrez votre produit et obtenez de l'assistance sur le site

www.philips.com/welcome

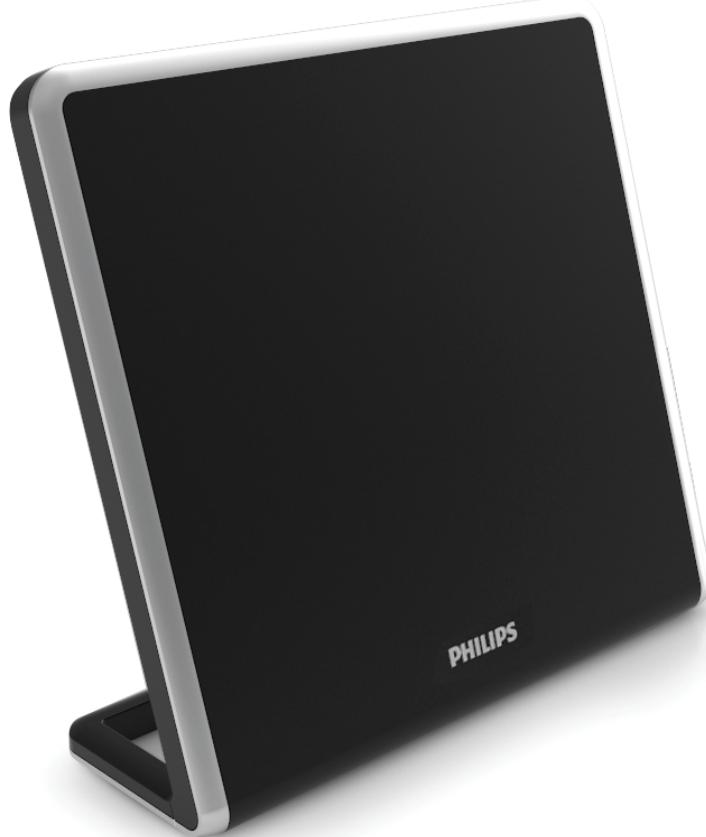

SDV7220/12

4 Configuration de votre SDV7220/12 55

Installation sur une table 55

Assemblage de l'antenne et du support 55

Fixation au mur 56

Configuration d'un tuner numérique avec cette antenne 56

5 Foire aux questions 56

6 Garantie et réparation 57

7 Glossaire 58

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

• L'appareil ne doit pas être exposé aux fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit être placé sur l'appareil.
  • Pour couper complètement l'alimentation, débranchez la prise secteur de l'appareil.
• Si la fiche d'alimentation secteur est utilisée comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
• Aucune flamme nue, par exemple une bougie allumée, ne doit être placée sur l'appareil.

Recyclage

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européenne 2002/96/CE :

Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. La mise au rebut

correcte de l'ancien produit permet de préserver l'environnement et la santé.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

© 2011 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

2 Votre

SDV7220/12

Félicitations pour votre achat et bienvenue dans le monde de Philips !

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.

Aperçu

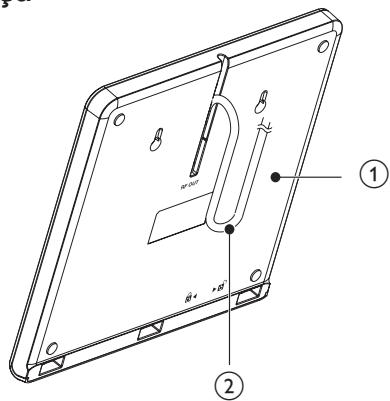

1	Antenne UHF
2	Câble coaxial de 1,8 m (connexion à l'amplificateur)
3	Support d'antenne

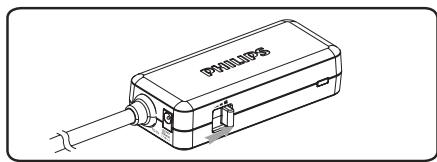

4	Amplificateur
5	Câble coaxial de 1,2 m (connexion au téléviseur)
6	Voyant d'alimentation
7	Bouton de contrôle du gain (3 positions)
8	Plaque de fixation murale
9	2 vis pour la fixation murale
10	Adaptateur secteur 100-240 V CA / 6 V CC (fourni)

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, lisez le manuel d'utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu'il reçoive le signal de l'antenne et non du câble.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour de meilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

- Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

1 Connectez une extrémité du câble coaxial de l'antenne UHF à l'amplificateur.
2 Connectez une extrémité du câble coaxial de l'amplificateur au récepteur du téléviseur.

3 Branchez la fiche CC sur l'amplificateur et l'alimentation sur une prise 100-240 V CA.

4 Configuration de votre SDV7220/12

Installation sur une table

1 L'antenne peut être utilisée avec ou sans le support inclus comme indiqué ci-dessous.

2 Glissez le bouton de commande du gain de l'amplificateur sur la position maximale.

- Il est possible de glisser le bouton de commande du gain sur la position minimale ou d'éteindre l'amplificateur pour une meilleure réception.

Assemblage de l'antenne et du support

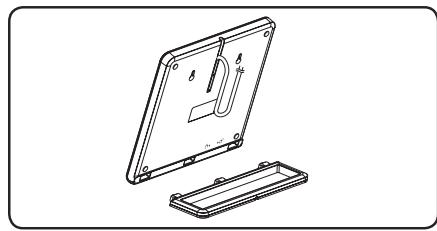

1 Enlevez le support de la tablette de l'antenne.

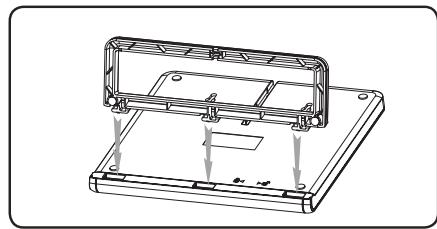

2 Insérez le support dans les encoches de l'antenne.

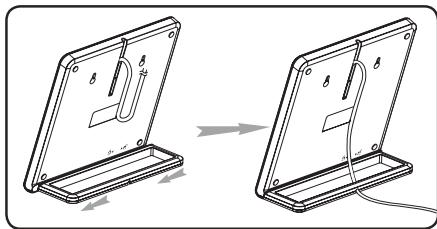

3 Faites glisser le support pour le fixer à l'antenne.

- Pour retirer le support, effectuez la procédure d'assemblage dans l'ordre inverse.

Fixation au mur

1 Fixez deux vis à bois dans le mur à 80 mm (3,149") l'une de l'autre.

80 mm (3.149")

2 Insérez le crochet en plastique dans les deux encoches au dos du boîtier, puis poussez-le vers le haut pour le fixer.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟x ㉟y ㉟z

3 Attachez le crochet en plastique aux vis à bois sur le mur.

① 80 mm (3.149°)

4 Glissez le bouton de commande du gain de l'amplificateur sur la position maximale.

- Il est possible de glisser le bouton de commande du gain sur la position minimale ou d'éteindre l'amplificateur pour une meilleure réception.

Configuration d'un tuner numérique avec cette antenne

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner:
• Branchez directement l'antenne sur le téléviseur: Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

5 Foire aux questions

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur la bande passante UHF.

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur la bande passante UHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping ?

Oui, vous trouverez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre câble/adaptateur sur l'antenne, puis sur la source d'alimentation.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur. Pour une réception optimale :

• éloignez l'antenne de toute surface métallique pour éviter les interférences ;
• essayez de la placer en position horizontale ou verticale ;
• essayez de la connecter au téléviseur avec ou sans l'amplificateur comme indiqué ci-dessous.

② TV ANT.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette ?

Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoins. Dans certains cas, vous devez diminuer la puissance de l'amplificateur pour recevoir une image plus nette.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique. (voir 'Configuration d'un tuner numérique avec cette antenne' à la page 56)

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l'adresse : [e-mail]

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à créer un gain, c'est-à-dire à rendre les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

Connecteur femelle

Un connecteur femelle est un connecteur branché sur un fil, un câble ou du matériel. Il possède un ou plusieurs trous contenant des terminaux électriques, et est construit de façon à ce qu'une fiche avec des conducteurs apparents (connecteur mâle) puisse être insérée aisément afin d'assurer une connexion physique et électrique fiable.

Connecteur mâle

Un connecteur mâle est un connecteur branché sur un fil, un câble, ou du matériel. Il possède un ou plusieurs terminaux électriques apparents et non blindés, et est construit de façon à pouvoir être inséré aisément dans une prise (connecteur femelle) afin d'assurer une connexion physique et électrique fiable.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (téléviseur de définition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).
