15HF8442 - Téléviseur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	LCD
Taille de l'écran	Non précisé
Résolution	Non précisé
Technologie d'affichage	Non précisé
Format d'image	16:9
Connectivité	HDMI, Péritel
Son	Stéréo intégré
Télécommande	Incluse
Consommation électrique	Non précisé
Poids	Non précisé
Dimensions (L x H x P)	Non précisé
Couleur	Argent
Fonctionnalités supplémentaires	Non précisé
Type d'alimentation	Secteur
Garantie	Non précisé

FOIRE AUX QUESTIONS - 15HF8442 PHILIPS

Comment puis-je allumer le téléviseur PHILIPS 15HF8442 ?

Pour allumer le téléviseur, appuyez sur le bouton d'alimentation situé sur le téléviseur ou utilisez la télécommande en appuyant sur le bouton 'Power'.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est bien branché sur une prise électrique fonctionnelle. Assurez-vous également que la télécommande fonctionne et remplacez les piles si nécessaire.

Comment régler le volume du téléviseur ?

Utilisez les boutons de volume sur la télécommande pour augmenter ou diminuer le son. Vous pouvez également régler le volume via le menu des paramètres sonores.

Comment connecter un appareil externe (comme un lecteur DVD) au téléviseur ?

Connectez votre appareil externe à l'aide des ports HDMI, AV ou USB disponibles à l'arrière ou sur le côté du téléviseur. Sélectionnez ensuite la source appropriée à l'aide de la télécommande.

Pourquoi l'image est-elle floue ou de mauvaise qualité ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien branchés. Essayez également de changer la source ou de régler la qualité d'image dans les paramètres.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialisation' ou 'Réinitialiser aux paramètres d'usine', puis suivez les instructions à l'écran.

Que faire si le téléviseur affiche un message d'erreur ?

Vérifiez le code d'erreur affiché dans le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

Comment mettre à jour le logiciel du téléviseur ?

Accédez au menu des paramètres, puis à 'Mise à jour du logiciel'. Suivez les instructions pour vérifier et installer les mises à jour disponibles.

Le téléviseur ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement branchée et orientée. Lancez une recherche de chaînes dans le menu des paramètres pour détecter les chaînes disponibles.

Comment activer le mode veille ?

Appuyez sur le bouton 'Veille' sur la télécommande pour activer le mode veille. Le téléviseur se mettra en veille après quelques minutes d'inactivité.

MODE D'EMPLOI 15HF8442 PHILIPS

Entretien de l'écran

L'écran ne doit pas être touché, poussé, frotté ou frappé avec quoi que ce soit de dur. Il pourrait en effet être rayé, abîmé ou endommagé de manière permanente. Ne le frottez pas avec un chiffon enduit de produit chimique. Ne touchez pas la surface avec les mains nues ou avec un tissu graisseux (certains produits cosmétiques peuvent endommager l'écran). Débranchez la TV avant de nettoyer l'écran. Lorsque la surface devient poussièreuse, essuyez-la doucement avec un coton absorbant ou un autre matériau doux, ainsi une peau de chamois. N'utilisez pas d'acétone, de toluène ou d'alcool, susceptibles d'endommager chimiquement l'écran.

N'utilisez aucun produit nettoyant liquide ou en aérosol. Essuyez traces de salive et gouttes d'eau dès que possible. Un contact prolongé avec l'écran est la cause de déformations et de décolorations.

Avertissement relatif aux images fixes sur l'écran TV (Plasma 42")

L'une des caractéristiques des écrans d'affichage au plasma est que l'affichage prolongé de la même image peut provoquer une image rémanente, affichée en permanence à l'écran. L'utilisation normale de la TV devrait impliquer l'affichage d'images en mouvement constant voire d'images constamment changeantes et emplissant l'écran.

Avertissement concernant le mode d'affichage VGA/DVI.

Ce produit fonctionnant en mode VGA/DVI, certaines diagonales peuvent s'afficher en cas d'interférences environnementales. Les performances du signal informatique affiché en mode VGA/DVI ne devraient pas s'en voir affectées.

Environnemental

• Votre téléviseur contient des matériaux susceptibles d'être recyclés et réutilisés par des sociétés spécialisées. Veuillez vous renseigner sur les réglementations locales relatives à la mise au rebut de votre ancien téléviseur. Prêtez une attention toute particulière à la mise au rebut des batteries ou piles.
• Votre téléviseur consomme de l'énergie en mode Stand-by (Veille). La consommation d'énergie contribue à la pollution de l'air et de l'eau. Nous vous conseillons de couper votre téléviseur la nuit au lieu de le laisser en mode Stand-by.

Préparation

Instructions de montage au mur /Présentoir

Selon le type de TV que vous avez acquis, un support de montage au mur ou un présentoir peuvent être fournis. Pour monter le présentoir ou le support mural, reportez-vous aux instructions fournies. Assurez-vous que le support mural est correctement fixé afin de respecter les impératifs de sécurité.

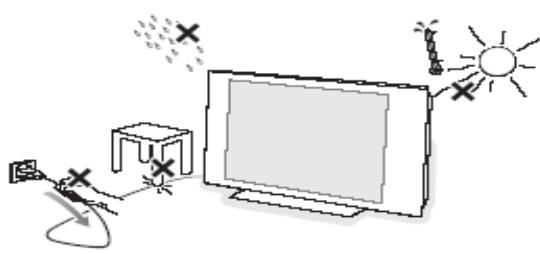

Assurez-vous que l'air circule librement via les fentes d'aération.

Afin d'éviter toute situation de risque, il est interdit de disposer ou d'approcher des sources de flamme nue, ainsi des bougies. Évitez toute exposition à la chaleur, à la lumière solaire directe voire à la pluie ou à l'eau. L'appareil ne doit pas être exposé à l'humidité – gouttes ou éclaboussures – et aucun objet contenant un liquide, ainsi un vase, ne doit être posé dessus. Insérez la fiche antenne fermement dans la prise antenne au fond de la TV.

Branchement au secteur

Insérez la fiche de secteur dans la prise murale et mettez en marche. Veuillez vous rapporter à l'étiquette à l'arrière du téléviseur pour la tension nominale correcte.

Installation de la télécommande

• Retirez le cache à l'arrière de la télécommande.
• Insérez les piles de taille et de type corrects dans le compartiment en vous assurant qu'elles sont dans le bon sens.
• Il est possible de fixer les piles en serrant la vis appropriée dans l'orifice du cache du compartiment.

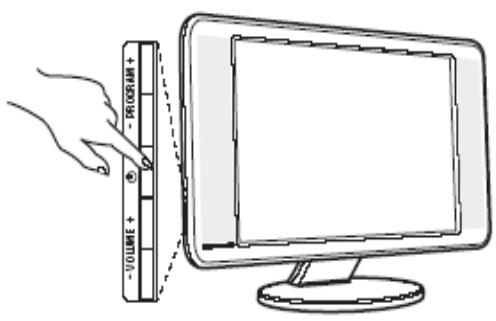

Mettez la TV en marche :

Appuyez sur le bouton ⏻ de marche de la TV. Un indicateur à l'avant de la TV s'allume et l'écran devient actif. Si la TV est en mode Stand-by (témoin rouge), appuyez sur les touches - TV+ ou sur la touche ⏻ de la télécommande.

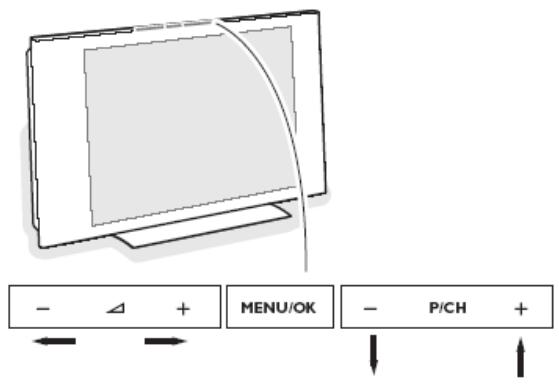

Utilisation des Menus

Accès au menu Set-up

Lorsque l'appareil est en mode Sécurité Haute, le menu Setup est accessible uniquement avec une Télécommande de configuration institutionnelle (RG4172BK ou RC2573).

Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télécommande de configuration institutionnelle soit avec une télécommande invité (ainsi la RC2886) disposant d'un code d'accès autorisé.

L'élément de menu actif est sélectionnable à l'aide des touches de curseur haut et bas.

Les sous-menus sont accessibles à partir des éléments de menu présentant le symbole « > », en appuyant sur la touche de curseur droite.

Setup

LangageCommunicationNo. De ProgrammesInstallationConfigurationMenu Installation Horloge

• Pour sortir d'un menu appuyez sur le bouton « Menu »
• Sélectionnez « OUI » pour activer un réglage et « NON » pour le désactiver.
• Les touches haut/bas TV, haut/bas INFO, haut/bas PAY-TV et haut/bas RADIO sont actives en mode Menu et la TV réagit comme en mode TV.

Éléments du menu Setup

Setup

LangageCommunicationNo. De ProgrammesInstallationConfigurationMenu Installation Horloge

• Langage : sélectionnez la langue du menu d'installation. Les options sont « ENGLISH », « DEUTSCH », « FRANÇAIS » et « ITALIANO ».
• Communication : le menu Communication permet l'activation des applications interactives. Pour en savoir plus, veuillez consulter les notes des applications respectives. Pour les applications autonomes, sélectionnez « OFF ».
• No. de Programmes : ce sous-menu permet de régler les numéros des programmes de Télévision, PAY-TV, Radio et Info. Le nombre global maximum de programmes est de 125.
• Installation : le sous-menu Installation permet de régler les paramètres des programmes.
• Configuration : Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.
• Menu Installation Horloge : Cet élément de menu permet d'accéder au menu d'installation de l'horloge.

Installation

Le sous-menu Installation permet de régler les paramètres des programmes. Lorsque ce menu est ouvert, toutes les protections sont désactivées.

Installation

Num. ProgramEntreeSystemeFrequencyNomMemoriserRegl. Fin.MuteLangage TeletextProtection

• Num Program : le type de programme peut être sélectionné avec les boutons de curseur gauche/droite. Ces boutons font alterner les différents types disponibles : « TV », « INFO », « PAYTV » et « RADIO ».
  Si le numéro de programme d'un certain type est 0, le type correspondant n'est pas affiché. Afin d'afficher un numéro de programme des types mentionnés auparavant, saisissez toujours deux chiffres. Par exemple : « 01 » pour TV1 ou le chiffre « 1 » et le curseur haut/bas.
• Entrée : l'élément de menu « Entrée » sélectionne la source d'entrée voulue affectée au programme. Les valeurs possibles sont Tuner, AV1, AV2, AV2YC, RADIO, VGA et DVI. Certaines sources d'entrée peuvent ne pas être disponibles pour certains appareils (voir tableau joint).

Modèle / Entrée	AV1	AV2	AV2YC	AV3	AV3YC	VGA	DVI
15HF8442	Scart1	Video in	S-video in	-	-	VGA	-
20HF7462	Scart1	Video in	S-video in	-	-	-	-
23/26HF9472	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	DVI
30HF9442	Scart1	Scart2 CVBS	Scart2 YC	Video in	S-video in	VGA	-
42HF9442	Scart1	Scart2 CVBS	Scart2 YC	-	-	VGA	-

Remarque : la SmartCard XPress Box est normalement connectée à Scart1 pour son utilisation.

• Système : WEST EU (PAL/SECAM-BG), EAST EU (PAL/SECAM-DK), UK (PAL-I), FRANCE (SECAM-L/L') et AUTO.
• Frequency : les chiffres de fréquence sont saisis en MHz. Le curseur droite lance une recherche automatique. Pour une saisie de fréquence, les chiffres en attente de saisie sont affichés comme des tirets « - ». Saisissez « 0 » pour les fréquences inférieures à 100 MHz.
• Nom : cet élément de menu permet d'attribuer un nom à chaque programme.

En appuyant sur les boutons gauche/droite, il est possible de saisir ou de quitter le champ Nom. Les pressions successives sur le curseur haut/bas permettent d'insérer des caractères alphanumériques.

o En appuyant sur M (bouton Menu), vous quittez l'élément de menu Nom.

• Mémoriser : les informations relatives au programme actif sont mémorisées après avoir appuyé sur le bouton gauche/droite. Appuyez sur Menu pour quitter sans mémoriser.
• Régl. Fin : le réglage fin est activé par les boutons « contrôle gauche/droite ».
• Mute : cet élément active/désactive les images et le son pour ce canal spécifique.

○ AUCUN : image et son normalement actifs
o VIDÉO : image désactivée pour ce canal (par ex. canal radio)
○ AUDIO : son désactivé pour ce canal (par ex. canal d'information)

- Langage Teletext : ce menu permet à l'utilisateur de sélectionner les caractères du Télétexte utilisés pour le canal sélectionné. Le curseur gauche/droite permet de sélectionner une lettre correspondant aux différents blocs de langages.

○ « WEST EU » : Option Pan Européen (Latin) / Ouest
○ « EAST EU » : Option Pan Européen (Latin) / Est
○ «GREEK»: Grec
○ « CYRILLIC » : Cyrillique

- Protection : cette fonction indique si le programme sélectionné est protégé ou non. Il est possible de faire alterner la protection entre « OUI » et « NON » avec les touches de curseur gauche/droite.

Configuration

Le menu Configuration permet de régler divers paramètres et fonctionnalités de la TV.

Configuration

Mode Debut / OSDImage / SonSecuriteControle

• Mode Début / OSD : ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).
• Image / Son : ce sous-menu permet de sélectionner les paramètres d'image et de son de la TV.
• Sécurité : ce sous-menu permet de configurer les paramètres de Sécurité de la TV.
• Contrôle : ce sous-menu permet de configurer les paramètres de Contrôle de la TV.

Mode Début / OSD

Ce sous-menu permet de sélectionner le mode de la TV après la mise en marche ainsi que celui de l'Affichage à l'écran (OSD).

Mode Debut / OSD

Message D'Accueil Activer Canal Activer Volume Fmt Image Init Mise Sous Tension Indication Volume Affichage De Canal Delai Second Chiffre

- Message d'Accueil : appuyez sur les touches de curseur gauche/droite pour afficher le menu de saisie de Message d'Accueil :

■ Message d'Accueil
Ligne 1
Ligne 2
Effacer

Vous pouvez définir les caractères du message avec les touches de curseur haut/bas.

- Activer Canal : l'élément définit le programme du téléviseur à la mise en marche.

• Activer Volume : l'élément définit le volume du téléviseur à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.
• Fmt Image Init : l'élément définit le format d'image du téléviseur à la mise en marche. Les réglages s'effectuent avec les boutons de curseur gauche/droite.
• Mise Sous Tension : la fonction de menu Mise Sous Tension définit le comportement du téléviseur dès la mise sous tension. Les états valides sont « FORCÉ », « DERNIER ÉTAT » et « STANDBY ».
  Pour « FORCÉ », le téléviseur peut être mis hors tension uniquement avec l'interrupteur de mise en marche, ou avec une télécommande de configuration voire grâce à la fonction ESP (l'Energy Saving Programmability – Capacité de programmation d'économie d'énergie – commande la durée de visionnage continu maximum permise par le système de contrôle).
  Pour « DERNIER ÉTAT », le téléviseur s'allume en respectant l'état précédent, Marche ou Stand-by.
  Pour « STANDBY », le téléviseur s'allume toujours en Stand-by.
• Indication Volume : pour afficher l'indication de volume pendant le réglage du volume, sélectionnez « OUI ». Sélectionnez « NON » pour occulter l'indication de volume.
• Affichage De Canal : les valeurs d'Affichage de canal peuvent être : Numéro, Nom, Tout, Aucun.
• Délai Second Chiffre : c'est le délai affecté pour saisir le second chiffre du programme TV à partir du canal 10.

Paramètres d'image et de son

Ce sous-menu permet de sélectionner les paramètres d'image et de son de la TV.

Image / Son

Lumiere

Couleur

Contraste

Definition

Teint

Active Control

Aigus

Graves

Balance

AVL

• Lumière : modification de la brillance de l'image.
• Couleur : modification de l'intensité de la couleur.
• Contraste : modification de la différence entre les tons clairs et sombres.
• Définition : modification de la définition de l'image.
• Teint : réglage de l'image pour obtenir des tons chair naturels.
• Active Control : Active Control optimise la qualité de l'image selon la qualité de réception (cette option de menu est disponible uniquement pour certains modèles LCD TV).
• Aigus / Graves : réglage du niveau des effets d'aigus et de graves de la sortie son de la TV.
  • Balance : balance du son des haut-parleurs gauche et droit.
• AVL (Automatic Volume Leveller – Nivellement automatique du volume) : limite les élévations du niveau sonore, spécialement lors des changements de canal ou pour les encarts publicitaires.

Parametrès de sécurité

Ce sous-menu permet de configurer les paramètres de Sécurité de la TV.

Securite

SecuriteClavier VerrouilleCoupure Video Out

• Sécurité : la fonction de menu « SÉCURITÉ » permet à l'utilisateur de sélectionner l'un des états « HAUTE » ou « STANDARD ». La valeur par défaut est « STANDARD ».
  ○ Lorsque l'appareil est en mode de sécurité Haute, le menu Set-up est accessible uniquement avec une Télécommande de configuration institutionnelle.
  ○ Lorsque l'appareil est en mode Sécurité Standard, le menu Set-up est accessible soit avec une Télécommande de configuration institutionnelle, soit avec une télécommande invité disposant d'un code d'accès autorisé.
• Clavier Verrouillé : la fonction de menu Clavier Verrouillé désactive le clavier local du téléviseur pour les commandes de volume et de canal.
• Coupure Video Out : cette option permet à l'utilisateur de couper les sorties Vidéo de la TV, pour éviter des copies de contenu vidéo sans autorisation.

Paramètres de contrôle

Ce sous-menu permet de configurer les paramètres de Contrôle de la TV.

Controle

ESP

Coupure Audio / Video

Syntonisation Par Etape

Peritel Automatique

Toujours RVB

Volume Min

Volume Max

Sortie Vol Audio

• ESP : le mode ESP (Energy Saving Programmability – Capacité de programmation d'économie d'énergie) commande la durée de visionnage continu maximum permise par le système de contrôle. La fonction de menu ESP est affichée « ESP » et ses valeurs valides s'échelonnent entre 00 et 99 (en heures). Une valeur de 00 signifie OFF.
• Coupure Audio/Video : la fonction de menu Coupure Audio / Video définit si la vidéo doit être occultée et si le son doit être coupé dans l'éventualité où le canal actif ne reçoit aucun signal.
• Syntonisation par étape : pour OUI, les canaux TV (1 à 9) sont activés immédiatement si un chiffre est pressé sur la télécommande. Pour NON, le changement de canal s'effectue uniquement lorsque le tiret s'affiche.
• Peritel Automatique : active/désactive la commutation automatique à une source Peritel externe.
• Toujours RVB : cet élément permet d'activer/désactiver le mode RVB sur les connecteurs AV.
• Volume Min : cet élément définit la limite de volume minimum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.
• Volume Max : cet élément définit la limite de volume maximum pour le téléviseur. Utilisez le curseur gauche/droite pour effectuer les réglages.
• Sortie Vol Audio : règle le volume de la sortie audio externe (par ex. le haut-parleur salle de bains). Ce réglage de volume est indépendant de celui du volume principal des haut-parleurs. (cette option de menu est disponible uniquement pour certains modèles LCD TV).

Installation Horloge

Cet élément de menu permet d'accéder au menu d'installation de l'horloge.

Menu Installation Horloge

Afficheur Arret Afficheur Marche Reglage Heure Telecharg. Heure Txt Telecharg. Programme Reglage du Decalage Volume Vibreur

• Afficheur Arrêt : cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le téléviseur est en mode Stand-by.
• Afficheur Marche : cet élément de menu permet de régler l'intensité de l'affichage de l'horloge lorsque le téléviseur est en mode Marche.
• Réglage Heure : cet élément de menu permet de régler l'heure de l'horloge.
• Telecharg. Heure Txt : cet élément de menu permet d'activer/désactiver la fonction de téléchargement automatique de l'heure via le Télétexte.
• Telecharg. Programme : cet élément de menu permet de sélectionner le canal duquel télécharger l'heure correcte via le Télétexte.
• Réglage du Décalage : cet élément de menu permet de régler le décalage pour ajuster l'heure reçue via le canal de Télétexte afin d'afficher l'heure locale réelle.
• Volume Vibreur : cet élément de menu permet de régler le volume du vibreur d'alerte. Utilisez le curseur gauche/droite pour effectuer les réglages.

Touches de la télécommande

Alarm On (pour les TV avec affichage d'horloge)

Active l'alarme de réveil. Après la saisie d'une durée valide (0:00 à 23:59), l'icône d'alarme de réveil devient visible sur l'affichage de l'horloge.

+ Pay TV -

Alterne entre les canaux de Pay TV (Télévision payante).

Alarm Off (pour les TV avec affichage d'horloge)

Désactive l'alarme de réveil. L'icône d'alarme de réveil de l'affichage d'horloge disparaît.

Menu

Appelle / quitte un menu.

+ Vol -

Règle le volume.

Coupure

Interrompt / restaure le son.

Touches numériques 0/9

Sélectionnent les canaux TV. Pour un canal à deux chiffres, saisissez le second chiffre avant l'affichage du tiret.

Teletext

Standby

Arrête la TV.

+ Info -

Alterne entre les canaux de Info.

+ Radio -

Sélectionnent les paramètres d'image et de son prédéfinis.

Sleep

Active la temporisation.

Chaque pression incrémente le décompte de la minuterie de 15 minutes.

+ TV - Sélection de canal

Alterne entre les canaux de TV.

PHILIPS

TV

16:9 Formats

Teletext

Le télétexte est un système d'information émis par certaines chaînes et susceptible d'être consulté comme un journal. Il offre également un accès aux sous-titres pour les spectateurs présentant une déficience auditive ou qui ne sont pas familiers avec la langue du programme (réseaux câblés, chaînes par satellite, etc.).

ALARM ON OFF PAY TV INFO RADIO SMART SMART SLEEP MENU OK < > + - TV 1 2 3 4 5 6 7 8 9 TEXT 0 PHILIPS TV

Appuyez sur :

Pour activer/désactiver le Télétexte.

En mode Télétexte, appuyez sur :

Atteindre le numéro de page (3 chiffres)

Page précédente/suivante

Page précédente/suivante

Accès direct aux numéros de page en couleur indiqués en bas de l'écran.

Formats 16:9

Les images reçues peuvent être émises au format 16:9 (écran élargi) ou 4:3 (écran conventionnel). Les images 16:9 présentent parfois des bandeaux noirs en haut et en bas de l'écran (format letterbox – boîte à lettre). Cette fonction vous permet d'optimiser l'affichage des images à l'écran.

Utilisation des différents formats

Utilisez le bouton Formats 16:9 de la télécommande pour sélectionner les différents modes : Auto Format (Format automatique), 4:3, Zoom 14:9, Zoom 16:9, Subtitle zoom (Zoom sous-titres), Super wide (Super large) et Wide screen (Grand écran).

4:3

L'image est reproduite au format 4:3 et une bande noire s'affiche de chaque côté.

Zoom 14:9

L'image est élargie au format 14:9 et une bande fine demeure de chaque côté.

L'image est élargie au format 16:9. Ce mode est recommandé pour afficher des images présentant des bandes noires en bas et en haut (format letterbox).

Ce mode est recommandé pour afficher des images 4:3 utilisant toute la surface de l'écran en laissant les sous-titres visibles.

Super Wide

Ce mode est recommandé pour afficher des images 4:3 utilisant toute la surface de l'écran en élargissant les côtés de l'image.

Widescreen

Ce mode restaure les proportions correctes des images transmises en 16:9 en utilisant tout l'écran.

Fullscreen

Ce mode affiche les images en plein écran.

Auto Format

Cette TV est équipée d'une commutation automatique sélectionnant le format d'écran correct, dans la mesure où les signaux spécifiques sont transmis avec les programmes.

Contrôle de piles épuisées

Appuyez sur la touche

environ 5 secondes. Le texte suivant s'affiche :

SERVICE

1 REMOTE BATTERY OK

Si le mot « FAIBLE » s'affiche au lieu de « OK », les piles sont presque épuisées et doivent être remplacées.

Touches sur la TV

Si votre télécommande est cassée ou perdue, il demeure possible de modifier les paramètres de base avec les touches au sommet et sur le côté de votre TV.

- ▲ + MENU/OK - P/CH +

- VOLUME + - PROGRAM + ®

Appuyez sur :

• La touche – Vol + pour régler le volume ;
• La touche – P/CH+ pour sélectionner les canaux TV ou la source.

Appuyez sur MENU/OK pour accéder au menu principal sans la télécommande (disponible uniquement pour certaines TV). Utilisez :

• Les touches - Vol + et - P/CH+ pour sélectionner les éléments de menu selon les directions indiquées ;
  • La touche MENU/OK pour quitter le menu.

Branchement du téléviseur

Cette section présente les informations de connectivité disponible pour les différents téléviseurs LCD. Reportez-vous à la taille d'écran relative à votre TV.

15" LCD TVs

Connecteurs des TV LCD 15"

1. Prises antenne TV et Radio
2. Prise EXT1
3. Entrée VGA pour connexion à un ordinateur
4. Connecteurs ES latéraux – Casque, Entrée audio, Entrée vidéo, S-Video et Entrée audio PC
5. Jack CC d'alimentation 12V
6. Jack Données 2 (RJ45) – pour les connexions interactives
7. Jack Données 1 (RJ12) – pour les connexions interactives

20" LCD TVs

Connecteurs des TV LCD 20"

1. Prises antenne TV et Radio
2. Prise EXT1
3. Connecteurs ES latéraux – Casque, Entrée audio, Entrée vidéo et S-Video
4. Jack Données 2 (RJ45) – pour les connexions interactives
5. Jack Données 1 (RJ12) – pour les connexions interactives

23" & 26" LCD TVs

Connecteurs des TV LCD 23" et 26"

1. Prises antenne TV et Radio
2. Prises EXT1 et EXT2
3. Sortie audio pour connexion à un amplificateur
4. Entrée VGA, DVI et audio pour connexion à un ordinateur
5. Haut-parleur externe salle de bains
6. Jack Données 2 (RJ45) – pour les connexions interactives
7. Jack Données 1 (RJ12) – pour les connexions interactives

Connecteurs des TV LCD 30"

1. Connecteurs ES latéraux – Casque, Entrée audio, Entrée vidéo et S-Video
2. Jack Données 1 (RJ12) – pour les connexions interactives
3. Jack Données 2 (RJ45) – pour les connexions interactives
4. Jack CC d'alimentation 12V
5. Entrée VGA et audio pour connexion à un ordinateur
6. Sortie audio pour connexion à un amplificateur
7. Prises EXT1 et EXT2
8. Prise antenne TV

42" TVs

Connecteurs des TV 42"

1. Jack Données 1 (RJ12) – pour les connexions interactives
2. Jack Données 2 (RJ45) – pour les connexions interactives
3. Jack CC d'alimentation 12V
4. Entrée VGA et audio pour connexion à un ordinateur
5. Sortie audio pour connexion à un amplificateur
6. Prises EXT1 et EXT2
7. Prise antenne TV
